Пружна муфта

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 59374

Опубліковано: 10.05.2011

Автори: Стрілець Володимир Миколайович, Федорук Віктор Анатолійович, Малащенко Володимир Олександрович, Стрілець Олег Романович

Завантажити PDF файл.

Формула / Реферат

Пружна муфта, що містить дві подібні півмуфти з отворами для посадки на вали і прямобічними кулачками на зовнішніх циліндричних поверхнях, яка відрізняється тим, що на внутрішніх торцевих поверхнях півмуфт між отворами для посадки на вали і кулачками виконані кільцеві канавки півкруглого профілю так, що при збиранні муфти утворена тороподібна порожнина, в яку встановлено пустотіле, розрізане по боковій поверхні вздовж кільцевої осі, перпендикулярної до поперечного перерізу, тороподібне кільце, яке контактує з поверхнями згаданої тороподібної порожнини.

Текст

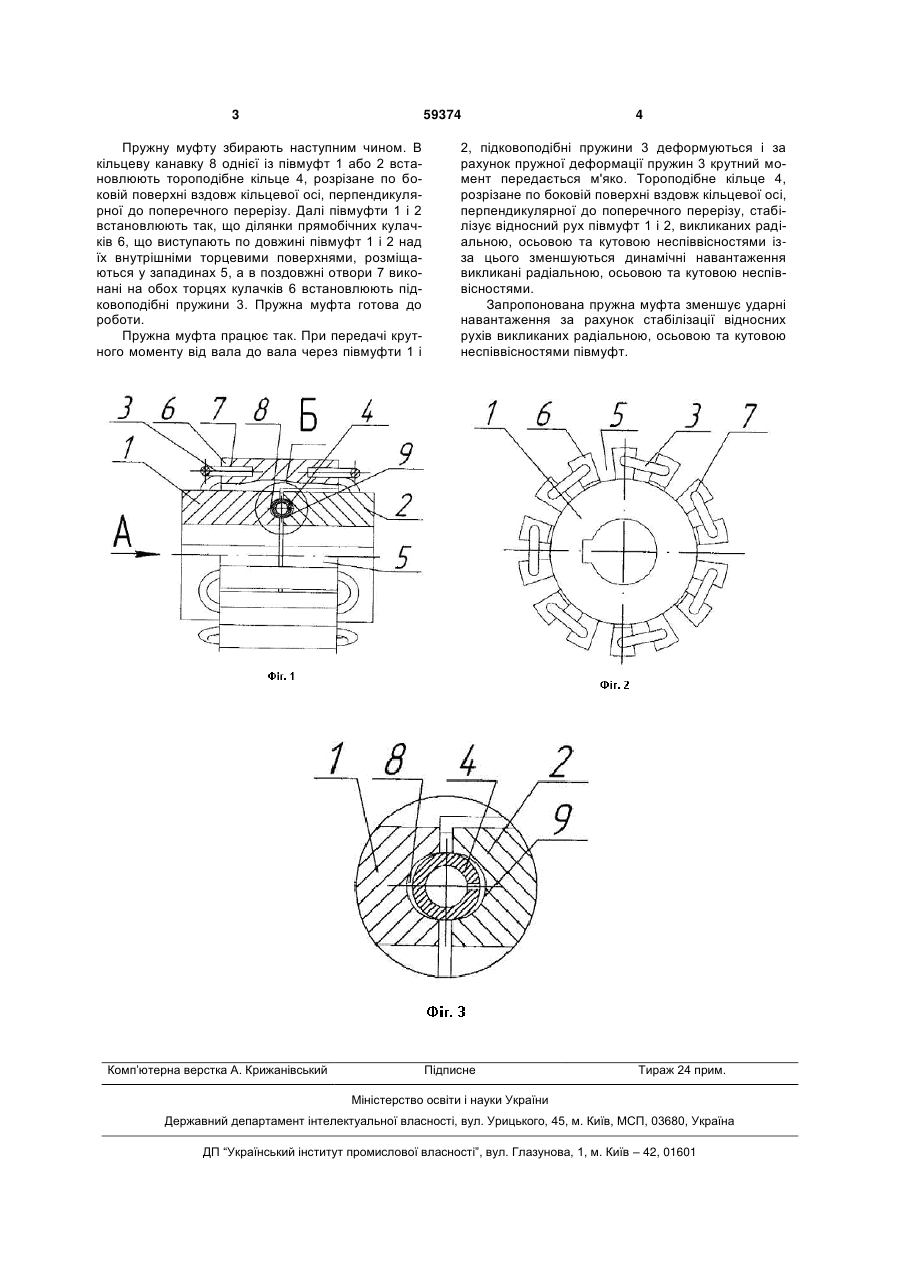

Пружна муфта, що містить дві подібні півмуфти з отворами для посадки на вали і прямобічними 3 59374 Пружну муфту збирають наступним чином. В кільцеву канавку 8 однієї із півмуфт 1 або 2 встановлюють тороподібне кільце 4, розрізане по боковій поверхні вздовж кільцевої осі, перпендикулярної до поперечного перерізу. Далі півмуфти 1 і 2 встановлюють так, що ділянки прямобічних кулачків 6, що виступають по довжині півмуфт 1 і 2 над їх внутрішніми торцевими поверхнями, розміщаються у западинах 5, а в поздовжні отвори 7 виконані на обох торцях кулачків 6 встановлюють підковоподібні пружини 3. Пружна муфта готова до роботи. Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і Комп’ютерна верстка А. Крижанівський 4 2, підковоподібні пружини 3 деформуються і за рахунок пружної деформації пружин 3 крутний момент передається м'яко. Тороподібне кільце 4, розрізане по боковій поверхні вздовж кільцевої осі, перпендикулярної до поперечного перерізу, стабілізує відносний рух півмуфт 1 і 2, викликаних радіальною, осьовою та кутовою неспіввісностями ізза цього зменшуються динамічні навантаження викликані радіальною, осьовою та кутовою неспіввісностями. Запропонована пружна муфта зменшує ударні навантаження за рахунок стабілізації відносних рухів викликаних радіальною, осьовою та кутовою неспіввісностями півмуфт. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Elastic clutch

Автори англійською

Strilets Oleh Romanovych, Malaschenko Volodymyr Oleksandrovych, Strilets Volodymyr Mykolaiovych, Fedoruk Viktor Anatoliiovych

Назва патенту російською

Упругая муфта

Автори російською

Стрилец Олег Романович, Малащенко Владимир Александрович, Стрилец Владимир Николаевич, Федорук Виктор Анатольевич

МПК / Мітки

МПК: F16D 3/12

Мітки: муфта, пружна
