Пристрій і спосіб для упаковування тонкостінних корпусів контейнерів, і група навантажувального обладнання тонкостінних корпусів контейнерів

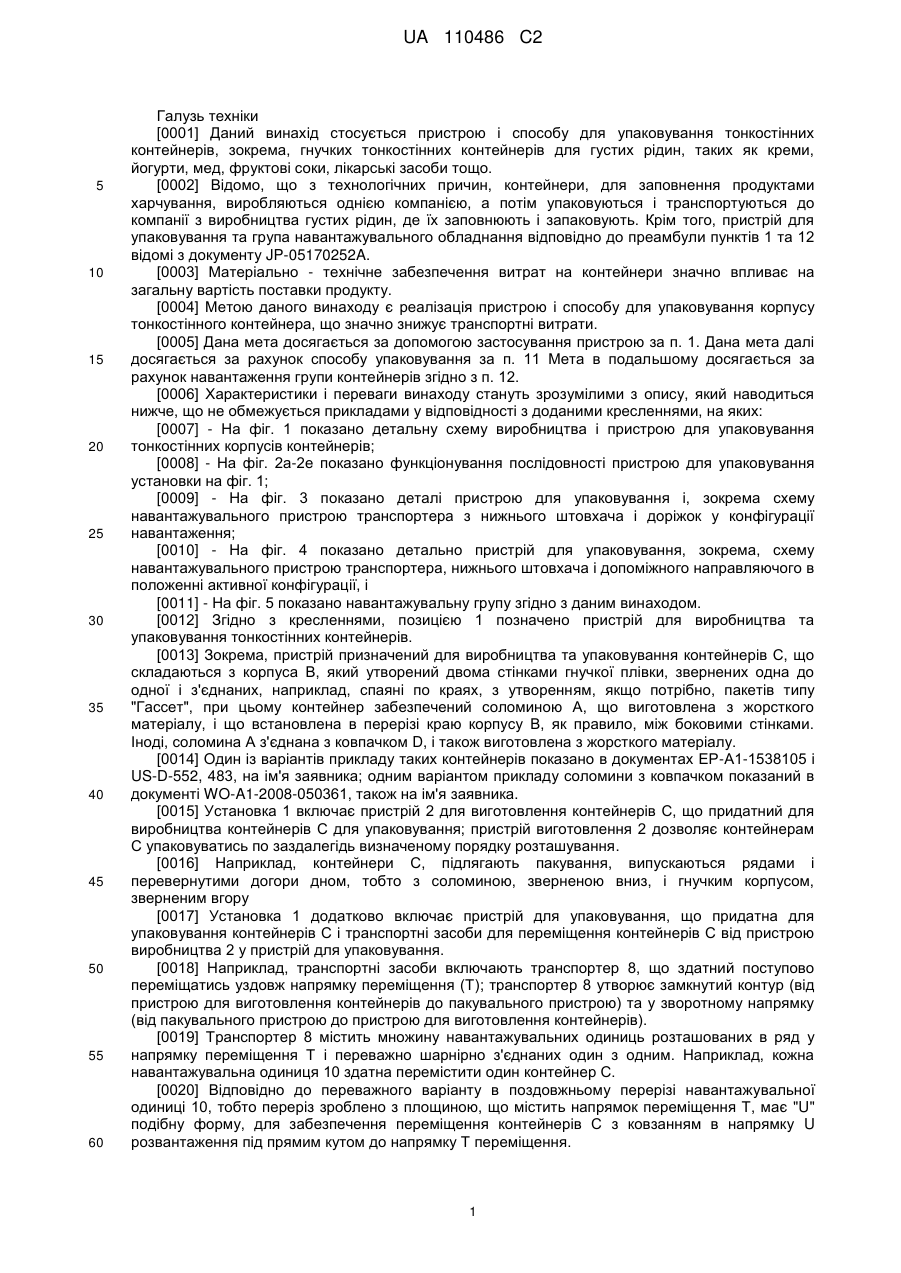

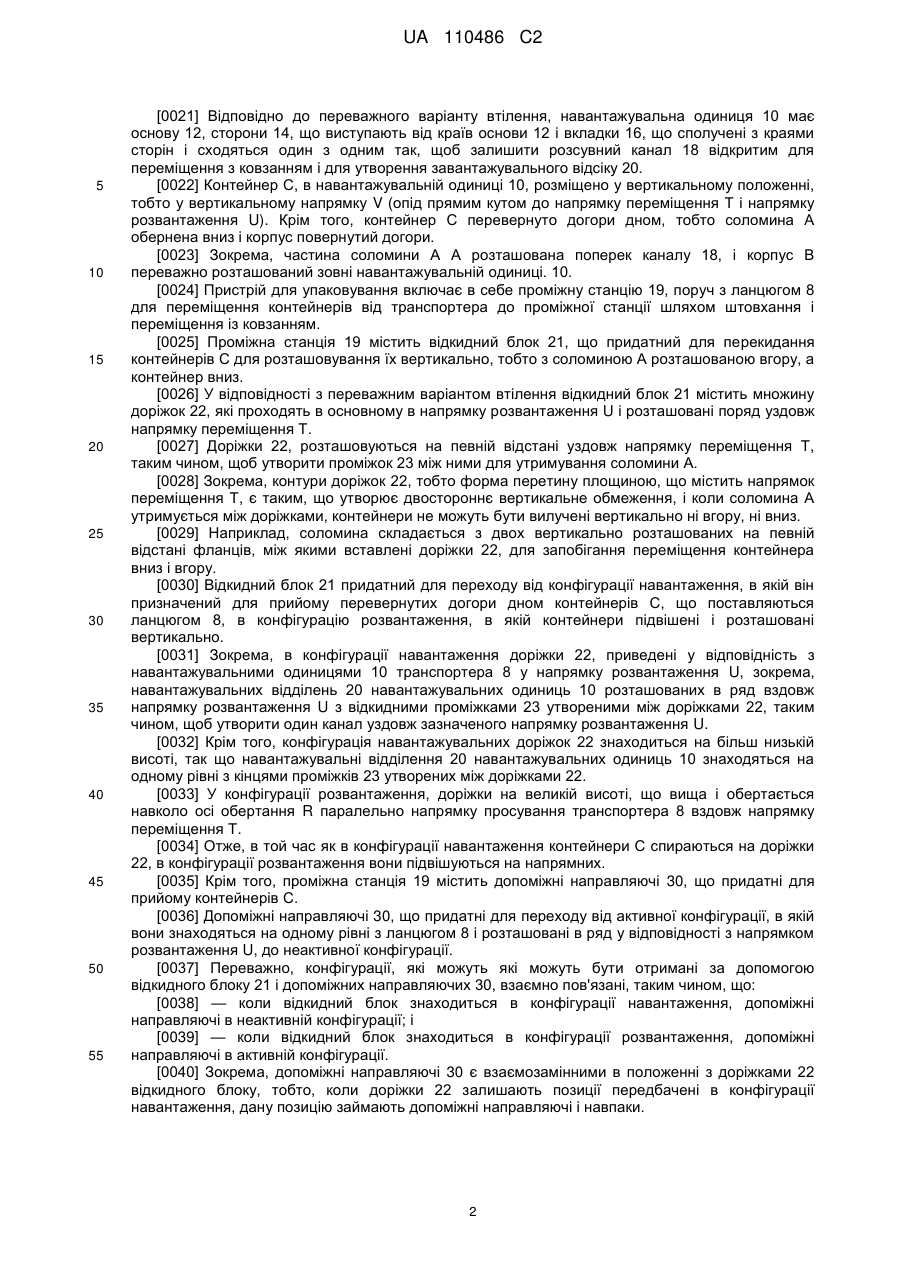

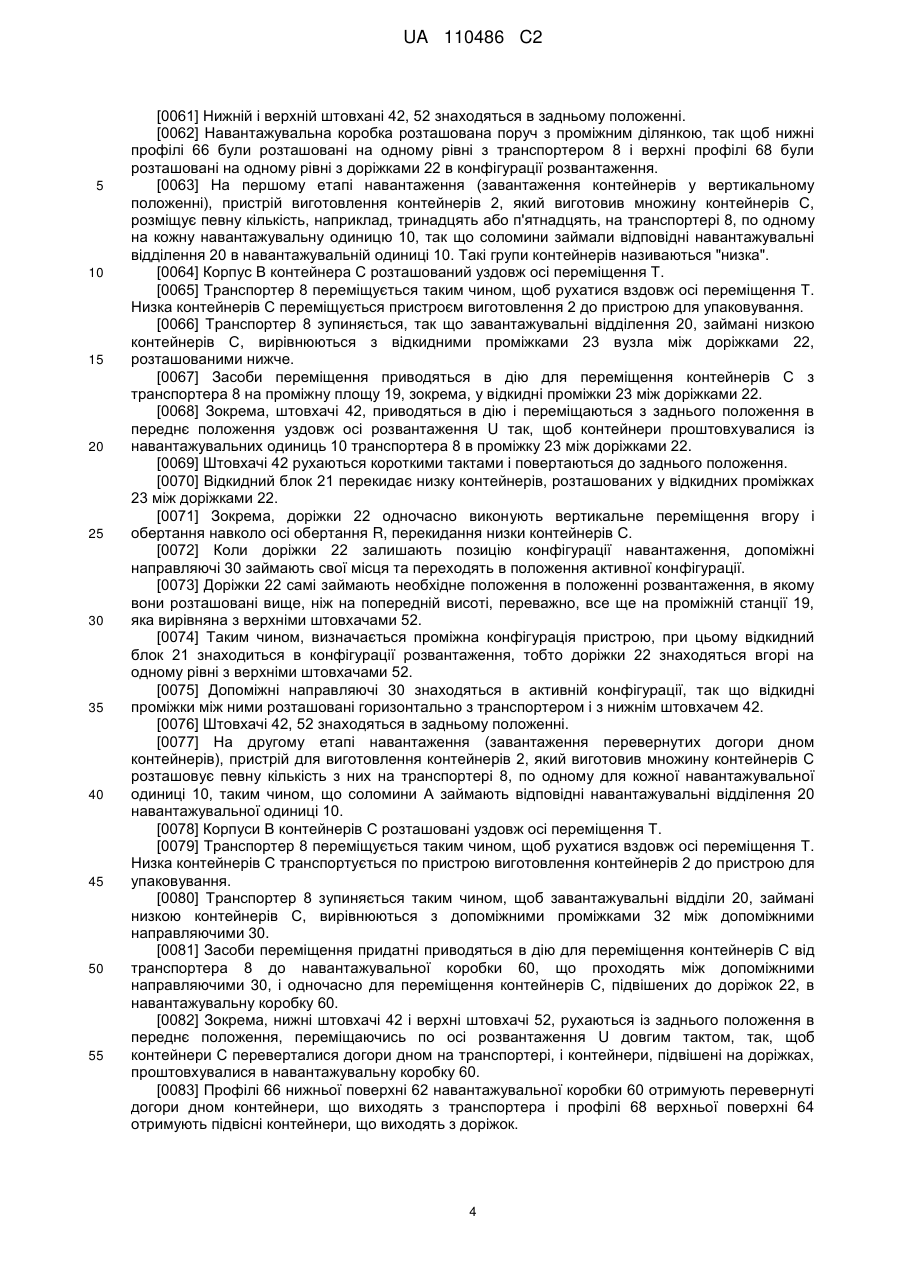

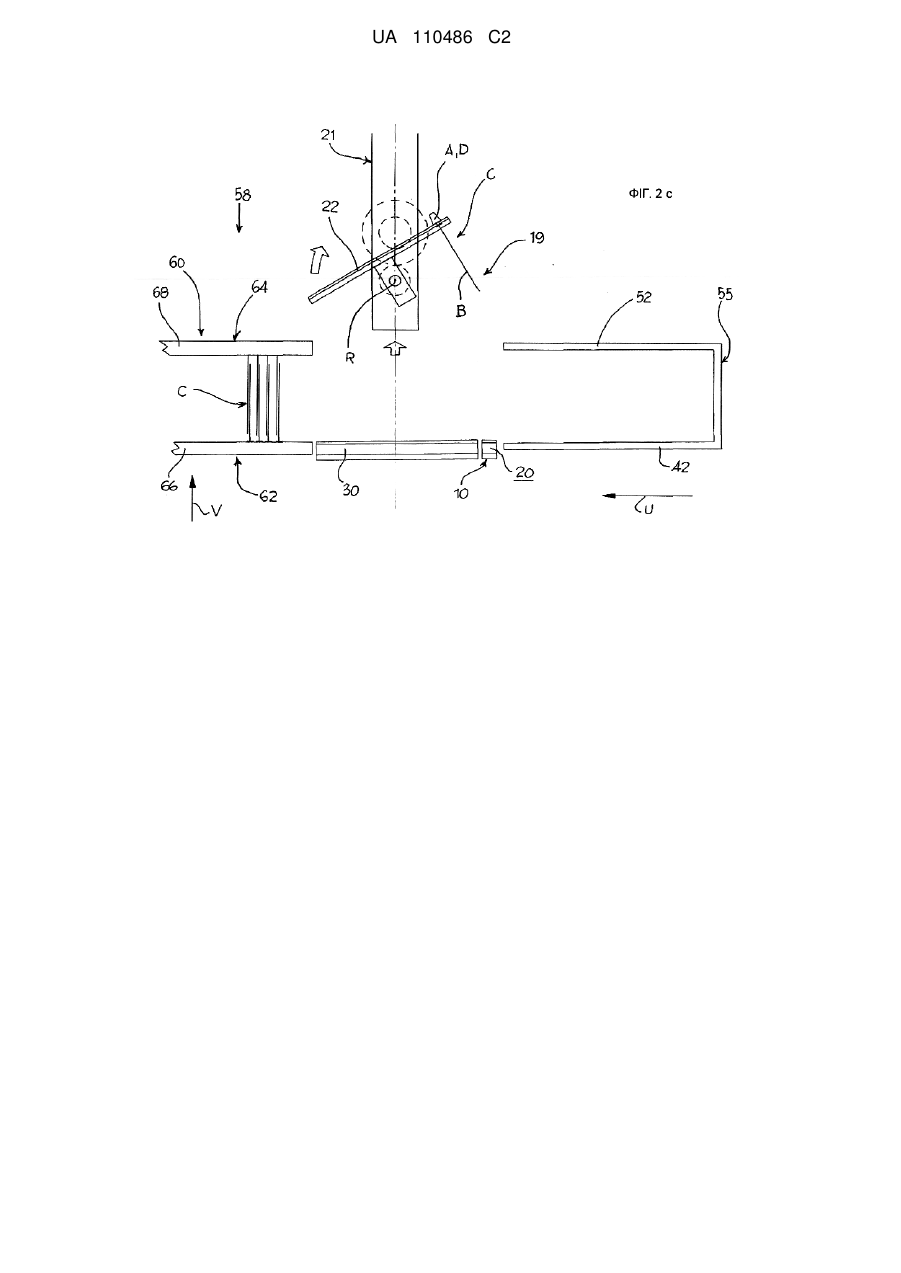

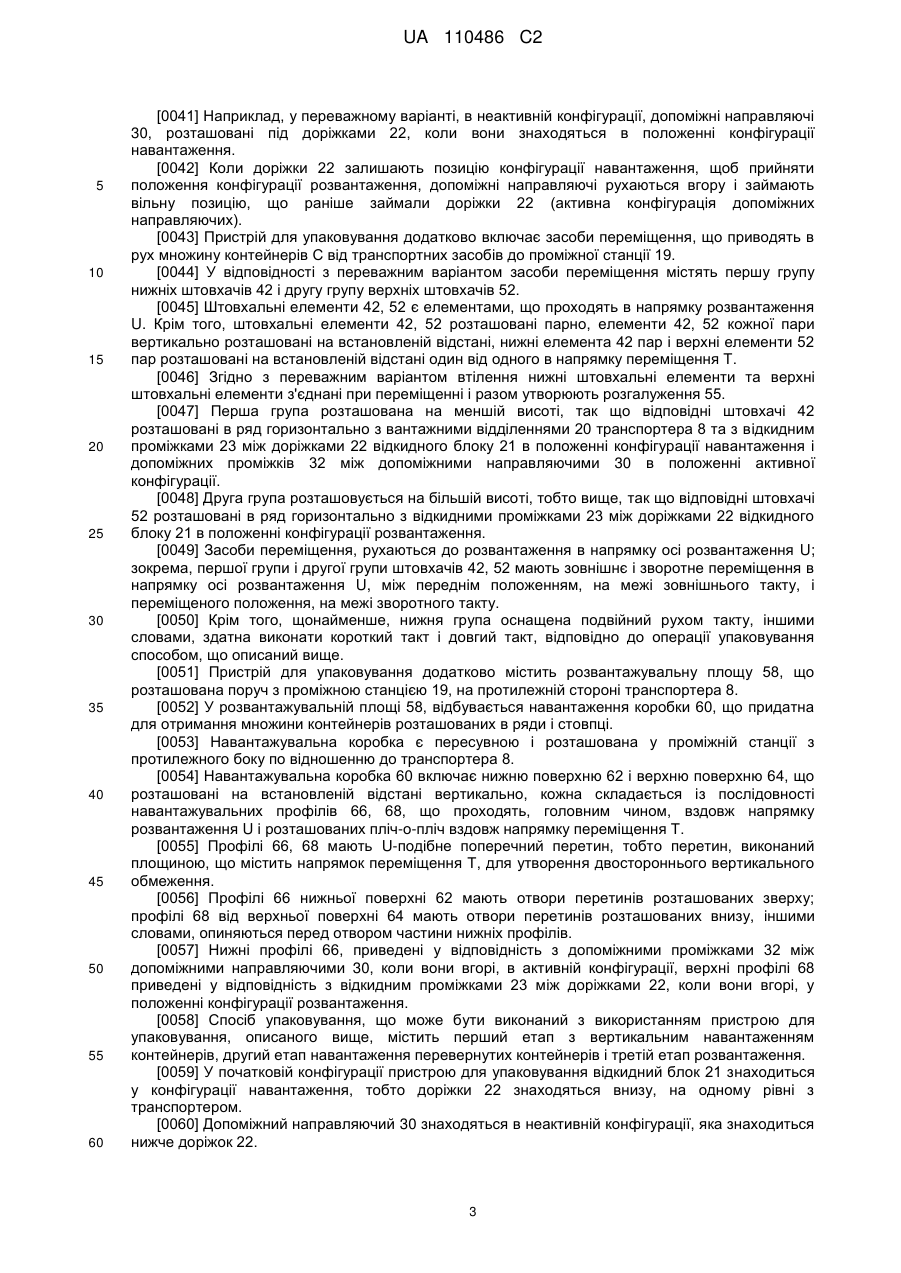

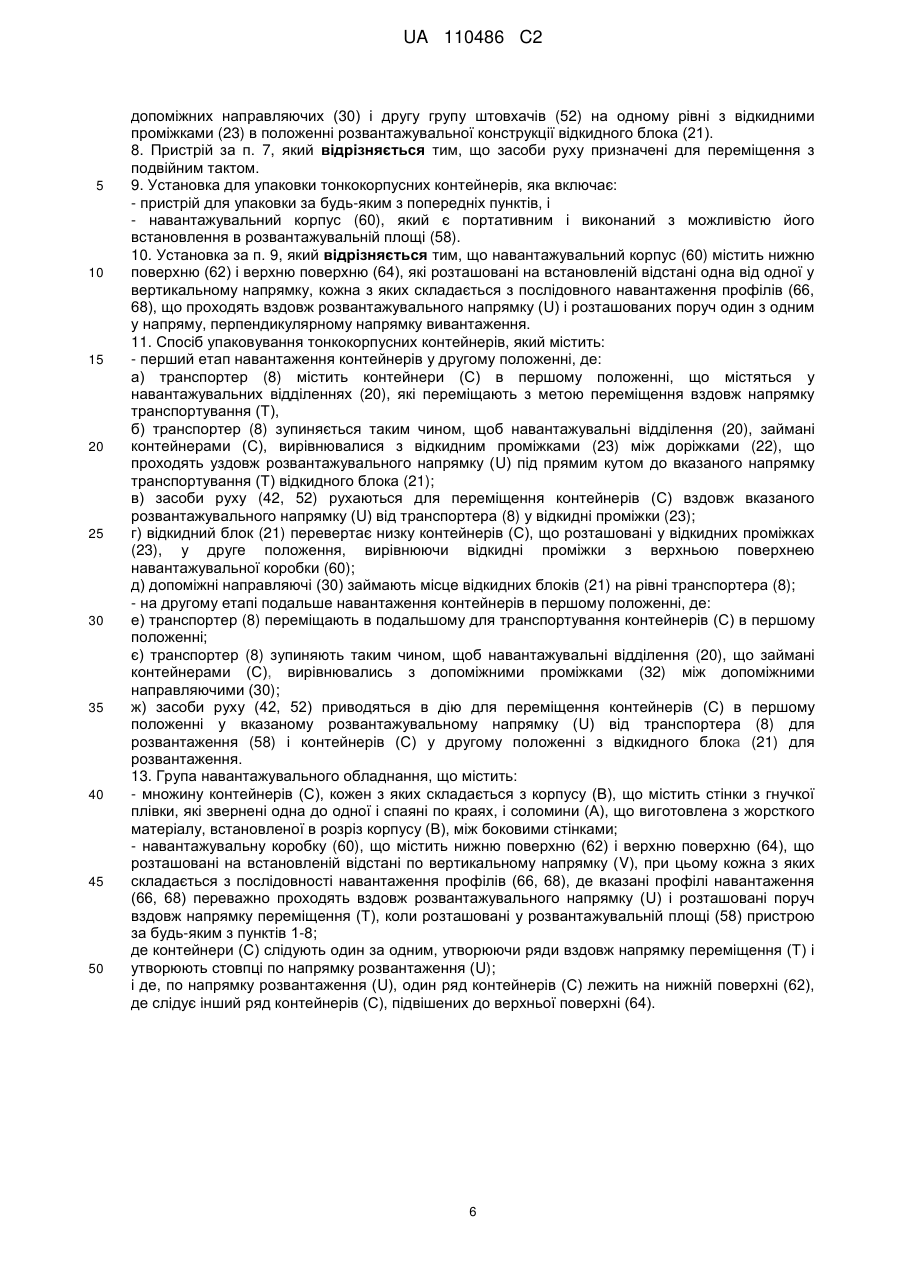

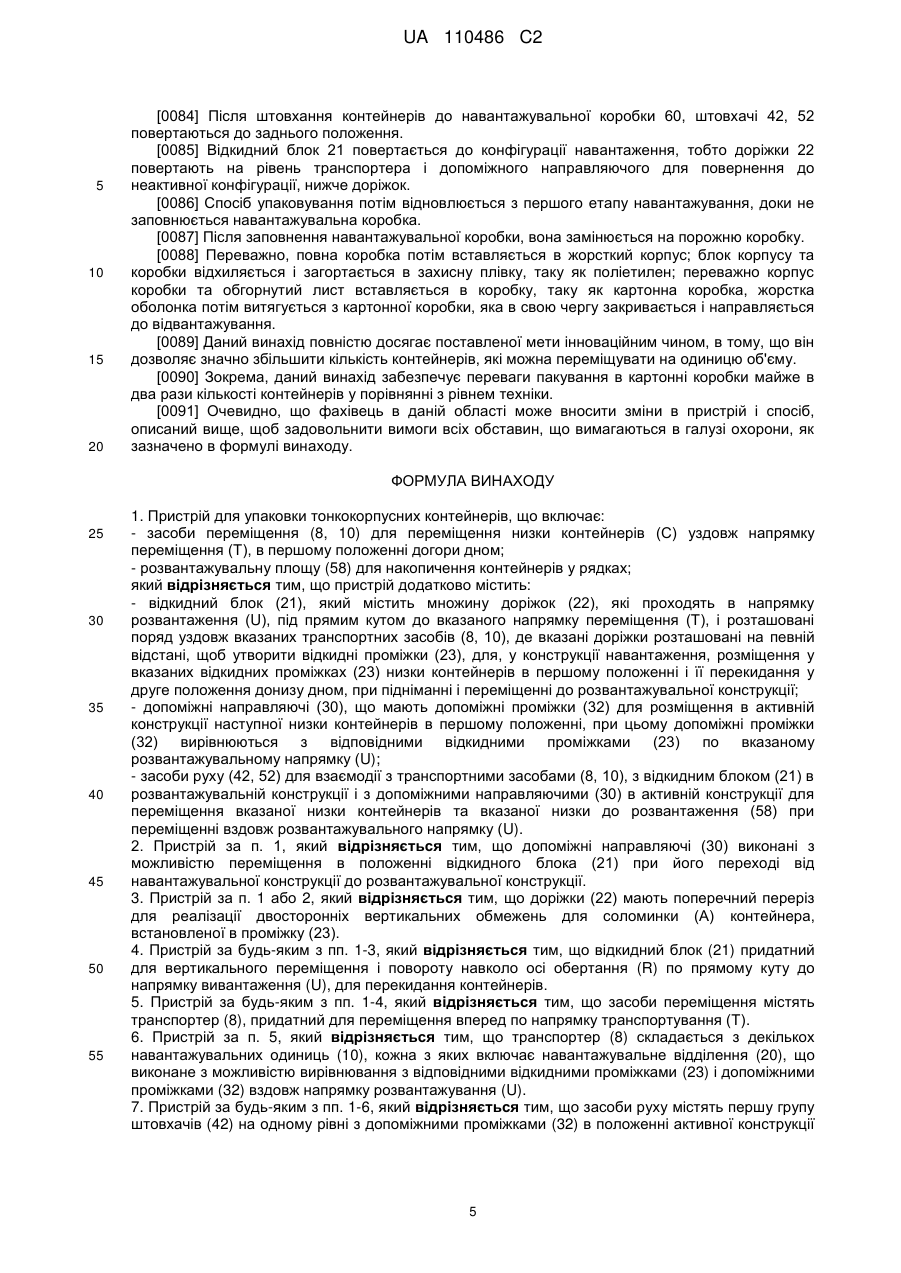

Реферат: Пристрій для упаковування тонкостінних корпусів контейнерів включає засоби переміщення, відкидний блок (21), допоміжні направляючі (30), розвантажувальну площу (58) і засоби переміщення, що придатні для взаємодії з відкидним блоком (21) в конфігурації розвантажування, і допоміжні направляючі в активній конфігурації, для переміщення контейнерів до розвантажувальної площі (58). UA 110486 C2 (12) UA 110486 C2 UA 110486 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки [0001] Даний винахід стосується пристрою і способу для упаковування тонкостінних контейнерів, зокрема, гнучких тонкостінних контейнерів для густих рідин, таких як креми, йогурти, мед, фруктові соки, лікарські засоби тощо. [0002] Відомо, що з технологічних причин, контейнери, для заповнення продуктами харчування, виробляються однією компанією, а потім упаковуються і транспортуються до компанії з виробництва густих рідин, де їх заповнюють і запаковують. Крім того, пристрій для упаковування та група навантажувального обладнання відповідно до преамбули пунктів 1 та 12 відомі з документу JP-05170252A. [0003] Матеріально - технічне забезпечення витрат на контейнери значно впливає на загальну вартість поставки продукту. [0004] Метою даного винаходу є реалізація пристрою і способу для упаковування корпусу тонкостінного контейнера, що значно знижує транспортні витрати. [0005] Дана мета досягається за допомогою застосування пристрою за п. 1. Дана мета далі досягається за рахунок способу упаковування за п. 11 Мета в подальшому досягається за рахунок навантаження групи контейнерів згідно з п. 12. [0006] Характеристики і переваги винаходу стануть зрозумілими з опису, який наводиться нижче, що не обмежується прикладами у відповідності з доданими кресленнями, на яких: [0007] - На фіг. 1 показано детальну схему виробництва і пристрою для упаковування тонкостінних корпусів контейнерів; [0008] - На фіг. 2а-2е показано функціонування послідовності пристрою для упаковування установки на фіг. 1; [0009] - На фіг. 3 показано деталі пристрою для упаковування і, зокрема схему навантажувального пристрою транспортера з нижнього штовхача і доріжок у конфігурації навантаження; [0010] - На фіг. 4 показано детально пристрій для упаковування, зокрема, схему навантажувального пристрою транспортера, нижнього штовхача і допоміжного направляючого в положенні активної конфігурації, і [0011] - На фіг. 5 показано навантажувальну групу згідно з даним винаходом. [0012] Згідно з кресленнями, позицією 1 позначено пристрій для виробництва та упаковування тонкостінних контейнерів. [0013] Зокрема, пристрій призначений для виробництва та упаковування контейнерів С, що складаються з корпуса В, який утворений двома стінками гнучкої плівки, звернених одна до одної і з'єднаних, наприклад, спаяні по краях, з утворенням, якщо потрібно, пакетів типу "Гассет", при цьому контейнер забезпечений соломиною А, що виготовлена з жорсткого матеріалу, і що встановлена в перерізі краю корпусу В, як правило, між боковими стінками. Іноді, соломина А з'єднана з ковпачком D, і також виготовлена з жорсткого матеріалу. [0014] Один із варіантів прикладу таких контейнерів показано в документах ЕР-А1-1538105 і US-D-552, 483, на ім'я заявника; одним варіантом прикладу соломини з ковпачком показаний в документі WO-A1-2008-050361, також на ім'я заявника. [0015] Установка 1 включає пристрій 2 для виготовлення контейнерів С, що придатний для виробництва контейнерів С для упаковування; пристрій виготовлення 2 дозволяє контейнерам С упаковуватись по заздалегідь визначеному порядку розташування. [0016] Наприклад, контейнери С, підлягають пакування, випускаються рядами і перевернутими догори дном, тобто з соломиною, зверненою вниз, і гнучким корпусом, зверненим вгору [0017] Установка 1 додатково включає пристрій для упаковування, що придатна для упаковування контейнерів С і транспортні засоби для переміщення контейнерів С від пристрою виробництва 2 у пристрій для упаковування. [0018] Наприклад, транспортні засоби включають транспортер 8, що здатний поступово переміщатись уздовж напрямку переміщення (Т); транспортер 8 утворює замкнутий контур (від пристрою для виготовлення контейнерів до пакувального пристрою) та у зворотному напрямку (від пакувального пристрою до пристрою для виготовлення контейнерів). [0019] Транспортер 8 містить множину навантажувальних одиниць розташованих в ряд у напрямку переміщення Т і переважно шарнірно з'єднаних один з одним. Наприклад, кожна навантажувальна одиниця 10 здатна перемістити один контейнер С. [0020] Відповідно до переважного варіанту в поздовжньому перерізі навантажувальної одиниці 10, тобто переріз зроблено з площиною, що містить напрямок переміщення Т, має "U" подібну форму, для забезпечення переміщення контейнерів С з ковзанням в напрямку U розвантаження під прямим кутом до напрямку Т переміщення. 1 UA 110486 C2 5 10 15 20 25 30 35 40 45 50 55 [0021] Відповідно до переважного варіанту втілення, навантажувальна одиниця 10 має основу 12, сторони 14, що виступають від країв основи 12 і вкладки 16, що сполучені з краями сторін і сходяться один з одним так, щоб залишити розсувний канал 18 відкритим для переміщення з ковзанням і для утворення завантажувального відсіку 20. [0022] Контейнер С, в навантажувальній одиниці 10, розміщено у вертикальному положенні, тобто у вертикальному напрямку V (опід прямим кутом до напрямку переміщення Т і напрямку розвантаження U). Крім того, контейнер С перевернуто догори дном, тобто соломина А обернена вниз і корпус повернутий догори. [0023] Зокрема, частина соломини А А розташована поперек каналу 18, і корпус В переважно розташований зовні навантажувальній одиниці. 10. [0024] Пристрій для упаковування включає в себе проміжну станцію 19, поруч з ланцюгом 8 для переміщення контейнерів від транспортера до проміжної станції шляхом штовхання і переміщення із ковзанням. [0025] Проміжна станція 19 містить відкидний блок 21, що придатний для перекидання контейнерів С для розташовування їх вертикально, тобто з соломиною А розташованою вгору, а контейнер вниз. [0026] У відповідності з переважним варіантом втілення відкидний блок 21 містить множину доріжок 22, які проходять в основному в напрямку розвантаження U і розташовані поряд уздовж напрямку переміщення Т. [0027] Доріжки 22, розташовуються на певній відстані уздовж напрямку переміщення Т, таким чином, щоб утворити проміжок 23 між ними для утримування соломини А. [0028] Зокрема, контури доріжок 22, тобто форма перетину площиною, що містить напрямок переміщення Т, є таким, що утворює двостороннє вертикальне обмеження, і коли соломина А утримується між доріжками, контейнери не можуть бути вилучені вертикально ні вгору, ні вниз. [0029] Наприклад, соломина складається з двох вертикально розташованих на певній відстані фланців, між якими вставлені доріжки 22, для запобігання переміщення контейнера вниз і вгору. [0030] Відкидний блок 21 придатний для переходу від конфігурації навантаження, в якій він призначений для прийому перевернутих догори дном контейнерів С, що поставляються ланцюгом 8, в конфігурацію розвантаження, в якій контейнери підвішені і розташовані вертикально. [0031] Зокрема, в конфігурації навантаження доріжки 22, приведені у відповідність з навантажувальними одиницями 10 транспортера 8 у напрямку розвантаження U, зокрема, навантажувальних відділень 20 навантажувальних одиниць 10 розташованих в ряд вздовж напрямку розвантаження U з відкидними проміжками 23 утвореними між доріжками 22, таким чином, щоб утворити один канал уздовж зазначеного напрямку розвантаження U. [0032] Крім того, конфігурація навантажувальних доріжок 22 знаходиться на більш низькій висоті, так що навантажувальні відділення 20 навантажувальних одиниць 10 знаходяться на одному рівні з кінцями проміжків 23 утворених між доріжками 22. [0033] У конфігурації розвантаження, доріжки на великій висоті, що вища і обертається навколо осі обертання R паралельно напрямку просування транспортера 8 вздовж напрямку переміщення Т. [0034] Отже, в той час як в конфігурації навантаження контейнери С спираються на доріжки 22, в конфігурації розвантаження вони підвішуються на напрямних. [0035] Крім того, проміжна станція 19 містить допоміжні направляючі 30, що придатні для прийому контейнерів С. [0036] Допоміжні направляючі 30, що придатні для переходу від активної конфігурації, в якій вони знаходяться на одному рівні з ланцюгом 8 і розташовані в ряд у відповідності з напрямком розвантаження U, до неактивної конфігурації. [0037] Переважно, конфігурації, які можуть які можуть бути отримані за допомогою відкидного блоку 21 і допоміжних направляючих 30, взаємно пов'язані, таким чином, що: [0038] — коли відкидний блок знаходиться в конфігурації навантаження, допоміжні направляючі в неактивній конфігурації; і [0039] — коли відкидний блок знаходиться в конфігурації розвантаження, допоміжні направляючі в активній конфігурації. [0040] Зокрема, допоміжні направляючі 30 є взаємозамінними в положенні з доріжками 22 відкидного блоку, тобто, коли доріжки 22 залишають позиції передбачені в конфігурації навантаження, дану позицію займають допоміжні направляючі і навпаки. 2 UA 110486 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0041] Наприклад, у переважному варіанті, в неактивній конфігурації, допоміжні направляючі 30, розташовані під доріжками 22, коли вони знаходяться в положенні конфігурації навантаження. [0042] Коли доріжки 22 залишають позицію конфігурації навантаження, щоб прийняти положення конфігурації розвантаження, допоміжні направляючі рухаються вгору і займають вільну позицію, що раніше займали доріжки 22 (активна конфігурація допоміжних направляючих). [0043] Пристрій для упаковування додатково включає засоби переміщення, що приводять в рух множину контейнерів С від транспортних засобів до проміжної станції 19. [0044] У відповідності з переважним варіантом засоби переміщення містять першу групу нижніх штовхачів 42 і другу групу верхніх штовхачів 52. [0045] Штовхальні елементи 42, 52 є елементами, що проходять в напрямку розвантаження U. Крім того, штовхальні елементи 42, 52 розташовані парно, елементи 42, 52 кожної пари вертикально розташовані на встановленій відстані, нижні елемента 42 пар і верхні елементи 52 пар розташовані на встановленій відстані один від одного в напрямку переміщення Т. [0046] Згідно з переважним варіантом втілення нижні штовхальні елементи та верхні штовхальні елементи з'єднані при переміщенні і разом утворюють розгалуження 55. [0047] Перша група розташована на меншій висоті, так що відповідні штовхачі 42 розташовані в ряд горизонтально з вантажними відділеннями 20 транспортера 8 та з відкидним проміжками 23 між доріжками 22 відкидного блоку 21 в положенні конфігурації навантаження і допоміжних проміжків 32 між допоміжними направляючими 30 в положенні активної конфігурації. [0048] Друга група розташовується на більшій висоті, тобто вище, так що відповідні штовхачі 52 розташовані в ряд горизонтально з відкидними проміжками 23 між доріжками 22 відкидного блоку 21 в положенні конфігурації розвантаження. [0049] Засоби переміщення, рухаються до розвантаження в напрямку осі розвантаження U; зокрема, першої групи і другої групи штовхачів 42, 52 мають зовнішнє і зворотне переміщення в напрямку осі розвантаження U, між переднім положенням, на межі зовнішнього такту, і переміщеного положення, на межі зворотного такту. [0050] Крім того, щонайменше, нижня група оснащена подвійний рухом такту, іншими словами, здатна виконати короткий такт і довгий такт, відповідно до операції упаковування способом, що описаний вище. [0051] Пристрій для упаковування додатково містить розвантажувальну площу 58, що розташована поруч з проміжною станцією 19, на протилежній стороні транспортера 8. [0052] У розвантажувальній площі 58, відбувається навантаження коробки 60, що придатна для отримання множини контейнерів розташованих в ряди і стовпці. [0053] Навантажувальна коробка є пересувною і розташована у проміжній станції з протилежного боку по відношенню до транспортера 8. [0054] Навантажувальна коробка 60 включає нижню поверхню 62 і верхню поверхню 64, що розташовані на встановленій відстані вертикально, кожна складається із послідовності навантажувальних профілів 66, 68, що проходять, головним чином, вздовж напрямку розвантаження U і розташованих пліч-о-пліч вздовж напрямку переміщення Т. [0055] Профілі 66, 68 мають U-подібне поперечний перетин, тобто перетин, виконаний площиною, що містить напрямок переміщення Т, для утворення двостороннього вертикального обмеження. [0056] Профілі 66 нижньої поверхні 62 мають отвори перетинів розташованих зверху; профілі 68 від верхньої поверхні 64 мають отвори перетинів розташованих внизу, іншими словами, опиняються перед отвором частини нижніх профілів. [0057] Нижні профілі 66, приведені у відповідність з допоміжними проміжками 32 між допоміжними направляючими 30, коли вони вгорі, в активній конфігурації, верхні профілі 68 приведені у відповідність з відкидним проміжками 23 між доріжками 22, коли вони вгорі, у положенні конфігурації розвантаження. [0058] Спосіб упаковування, що може бути виконаний з використанням пристрою для упаковування, описаного вище, містить перший етап з вертикальним навантаженням контейнерів, другий етап навантаження перевернутих контейнерів і третій етап розвантаження. [0059] У початковій конфігурації пристрою для упаковування відкидний блок 21 знаходиться у конфігурації навантаження, тобто доріжки 22 знаходяться внизу, на одному рівні з транспортером. [0060] Допоміжний направляючий 30 знаходяться в неактивній конфігурації, яка знаходиться нижче доріжок 22. 3 UA 110486 C2 5 10 15 20 25 30 35 40 45 50 55 [0061] Нижній і верхній штовхані 42, 52 знаходяться в задньому положенні. [0062] Навантажувальна коробка розташована поруч з проміжним ділянкою, так щоб нижні профілі 66 були розташовані на одному рівні з транспортером 8 і верхні профілі 68 були розташовані на одному рівні з доріжками 22 в конфігурації розвантаження. [0063] На першому етапі навантаження (завантаження контейнерів у вертикальному положенні), пристрій виготовлення контейнерів 2, який виготовив множину контейнерів С, розміщує певну кількість, наприклад, тринадцять або п'ятнадцять, на транспортері 8, по одному на кожну навантажувальну одиницю 10, так що соломини займали відповідні навантажувальні відділення 20 в навантажувальній одиниці 10. Такі групи контейнерів називаються "низка". [0064] Корпус В контейнера С розташований уздовж осі переміщення Т. [0065] Транспортер 8 переміщується таким чином, щоб рухатися вздовж осі переміщення Т. Низка контейнерів С переміщується пристроєм виготовлення 2 до пристрою для упаковування. [0066] Транспортер 8 зупиняється, так що завантажувальні відділення 20, займані низкою контейнерів С, вирівнюються з відкидними проміжками 23 вузла між доріжками 22, розташованими нижче. [0067] Засоби переміщення приводяться в дію для переміщення контейнерів С з транспортера 8 на проміжну площу 19, зокрема, у відкидні проміжки 23 між доріжками 22. [0068] Зокрема, штовхачі 42, приводяться в дію і переміщаються з заднього положення в переднє положення уздовж осі розвантаження U так, щоб контейнери проштовхувалися із навантажувальних одиниць 10 транспортера 8 в проміжку 23 між доріжками 22. [0069] Штовхачі 42 рухаються короткими тактами і повертаються до заднього положення. [0070] Відкидний блок 21 перекидає низку контейнерів, розташованих у відкидних проміжках 23 між доріжками 22. [0071] Зокрема, доріжки 22 одночасно виконують вертикальне переміщення вгору і обертання навколо осі обертання R, перекидання низки контейнерів С. [0072] Коли доріжки 22 залишають позицію конфігурації навантаження, допоміжні направляючі 30 займають свої місця та переходять в положення активної конфігурації. [0073] Доріжки 22 самі займають необхідне положення в положенні розвантаження, в якому вони розташовані вище, ніж на попередній висоті, переважно, все ще на проміжній станції 19, яка вирівняна з верхніми штовхачами 52. [0074] Таким чином, визначається проміжна конфігурація пристрою, при цьому відкидний блок 21 знаходиться в конфігурації розвантаження, тобто доріжки 22 знаходяться вгорі на одному рівні з верхніми штовхачами 52. [0075] Допоміжні направляючі 30 знаходяться в активній конфігурації, так що відкидні проміжки між ними розташовані горизонтально з транспортером і з нижнім штовхачем 42. [0076] Штовхачі 42, 52 знаходяться в задньому положенні. [0077] На другому етапі навантаження (завантаження перевернутих догори дном контейнерів), пристрій для виготовлення контейнерів 2, який виготовив множину контейнерів С розташовує певну кількість з них на транспортері 8, по одному для кожної навантажувальної одиниці 10, таким чином, що соломини А займають відповідні навантажувальні відділення 20 навантажувальної одиниці 10. [0078] Корпуси В контейнерів С розташовані уздовж осі переміщення Т. [0079] Транспортер 8 переміщується таким чином, щоб рухатися вздовж осі переміщення Т. Низка контейнерів С транспортується по пристрою виготовлення контейнерів 2 до пристрою для упаковування. [0080] Транспортер 8 зупиняється таким чином, щоб завантажувальні відділи 20, займані низкою контейнерів С, вирівнюються з допоміжними проміжками 32 між допоміжними направляючими 30. [0081] Засоби переміщення придатні приводяться в дію для переміщення контейнерів С від транспортера 8 до навантажувальної коробки 60, що проходять між допоміжними направляючими 30, і одночасно для переміщення контейнерів С, підвішених до доріжок 22, в навантажувальну коробку 60. [0082] Зокрема, нижні штовхачі 42 і верхні штовхачі 52, рухаються із заднього положення в переднє положення, переміщаючись по осі розвантаження U довгим тактом, так, щоб контейнери С переверталися догори дном на транспортері, і контейнери, підвішені на доріжках, проштовхувалися в навантажувальну коробку 60. [0083] Профілі 66 нижньої поверхні 62 навантажувальної коробки 60 отримують перевернуті догори дном контейнери, що виходять з транспортера і профілі 68 верхньої поверхні 64 отримують підвісні контейнери, що виходять з доріжок. 4 UA 110486 C2 5 10 15 20 [0084] Після штовхання контейнерів до навантажувальної коробки 60, штовхачі 42, 52 повертаються до заднього положення. [0085] Відкидний блок 21 повертається до конфігурації навантаження, тобто доріжки 22 повертають на рівень транспортера і допоміжного направляючого для повернення до неактивної конфігурації, нижче доріжок. [0086] Спосіб упаковування потім відновлюється з першого етапу навантажування, доки не заповнюється навантажувальна коробка. [0087] Після заповнення навантажувальної коробки, вона замінюється на порожню коробку. [0088] Переважно, повна коробка потім вставляється в жорсткий корпус; блок корпусу та коробки відхиляється і загортається в захисну плівку, таку як поліетилен; переважно корпус коробки та обгорнутий лист вставляється в коробку, таку як картонна коробка, жорстка оболонка потім витягується з картонної коробки, яка в свою чергу закривається і направляється до відвантажування. [0089] Даний винахід повністю досягає поставленої мети інноваційним чином, в тому, що він дозволяє значно збільшити кількість контейнерів, які можна переміщувати на одиницю об'єму. [0090] Зокрема, даний винахід забезпечує переваги пакування в картонні коробки майже в два рази кількості контейнерів у порівнянні з рівнем техніки. [0091] Очевидно, що фахівець в даній області може вносити зміни в пристрій і спосіб, описаний вище, щоб задовольнити вимоги всіх обставин, що вимагаються в галузі охорони, як зазначено в формулі винаходу. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 1. Пристрій для упаковки тонкокорпусних контейнерів, що включає: - засоби переміщення (8, 10) для переміщення низки контейнерів (С) уздовж напрямку переміщення (Т), в першому положенні догори дном; - розвантажувальну площу (58) для накопичення контейнерів у рядках; який відрізняється тим, що пристрій додатково містить: - відкидний блок (21), який містить множину доріжок (22), які проходять в напрямку розвантаження (U), під прямим кутом до вказаного напрямку переміщення (Т), і розташовані поряд уздовж вказаних транспортних засобів (8, 10), де вказані доріжки розташовані на певній відстані, щоб утворити відкидні проміжки (23), для, у конструкції навантаження, розміщення у вказаних відкидних проміжках (23) низки контейнерів в першому положенні і її перекидання у друге положення донизу дном, при підніманні і переміщенні до розвантажувальної конструкції; - допоміжні направляючі (30), що мають допоміжні проміжки (32) для розміщення в активній конструкції наступної низки контейнерів в першому положенні, при цьому допоміжні проміжки (32) вирівнюються з відповідними відкидними проміжками (23) по вказаному розвантажувальному напрямку (U); - засоби руху (42, 52) для взаємодії з транспортними засобами (8, 10), з відкидним блоком (21) в розвантажувальній конструкції і з допоміжними направляючими (30) в активній конструкції для переміщення вказаної низки контейнерів та вказаної низки до розвантаження (58) при переміщенні вздовж розвантажувального напрямку (U). 2. Пристрій за п. 1, який відрізняється тим, що допоміжні направляючі (30) виконані з можливістю переміщення в положенні відкидного блока (21) при його переході від навантажувальної конструкції до розвантажувальної конструкції. 3. Пристрій за п. 1 або 2, який відрізняється тим, що доріжки (22) мають поперечний переріз для реалізації двосторонніх вертикальних обмежень для соломинки (А) контейнера, встановленої в проміжку (23). 4. Пристрій за будь-яким з пп. 1-3, який відрізняється тим, що відкидний блок (21) придатний для вертикального переміщення і повороту навколо осі обертання (R) по прямому куту до напрямку вивантаження (U), для перекидання контейнерів. 5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що засоби переміщення містять транспортер (8), придатний для переміщення вперед по напрямку транспортування (Т). 6. Пристрій за п. 5, який відрізняється тим, що транспортер (8) складається з декількох навантажувальних одиниць (10), кожна з яких включає навантажувальне відділення (20), що виконане з можливістю вирівнювання з відповідними відкидними проміжками (23) і допоміжними проміжками (32) вздовж напрямку розвантажування (U). 7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що засоби руху містять першу групу штовхачів (42) на одному рівні з допоміжними проміжками (32) в положенні активної конструкції 5 UA 110486 C2 5 10 15 20 25 30 35 40 45 50 допоміжних направляючих (30) і другу групу штовхачів (52) на одному рівні з відкидними проміжками (23) в положенні розвантажувальної конструкції відкидного блока (21). 8. Пристрій за п. 7, який відрізняється тим, що засоби руху призначені для переміщення з подвійним тактом. 9. Установка для упаковки тонкокорпусних контейнерів, яка включає: - пристрій для упаковки за будь-яким з попередніх пунктів, і - навантажувальний корпус (60), який є портативним і виконаний з можливістю його встановлення в розвантажувальній площі (58). 10. Установка за п. 9, який відрізняється тим, що навантажувальний корпус (60) містить нижню поверхню (62) і верхню поверхню (64), які розташовані на встановленій відстані одна від одної у вертикальному напрямку, кожна з яких складається з послідовного навантаження профілів (66, 68), що проходять вздовж розвантажувального напрямку (U) і розташованих поруч один з одним у напряму, перпендикулярному напрямку вивантаження. 11. Спосіб упаковування тонкокорпусних контейнерів, який містить: - перший етап навантаження контейнерів у другому положенні, де: а) транспортер (8) містить контейнери (С) в першому положенні, що містяться у навантажувальних відділеннях (20), які переміщають з метою переміщення вздовж напрямку транспортування (Т), б) транспортер (8) зупиняється таким чином, щоб навантажувальні відділення (20), займані контейнерами (С), вирівнювалися з відкидним проміжками (23) між доріжками (22), що проходять уздовж розвантажувального напрямку (U) під прямим кутом до вказаного напрямку транспортування (Т) відкидного блока (21); в) засоби руху (42, 52) рухаються для переміщення контейнерів (С) вздовж вказаного розвантажувального напрямку (U) від транспортера (8) у відкидні проміжки (23); г) відкидний блок (21) перевертає низку контейнерів (С), що розташовані у відкидних проміжках (23), у друге положення, вирівнюючи відкидні проміжки з верхньою поверхнею навантажувальної коробки (60); д) допоміжні направляючі (30) займають місце відкидних блоків (21) на рівні транспортера (8); - на другому етапі подальше навантаження контейнерів в першому положенні, де: е) транспортер (8) переміщають в подальшому для транспортування контейнерів (С) в першому положенні; є) транспортер (8) зупиняють таким чином, щоб навантажувальні відділення (20), що займані контейнерами (С), вирівнювались з допоміжними проміжками (32) між допоміжними направляючими (30); ж) засоби руху (42, 52) приводяться в дію для переміщення контейнерів (С) в першому положенні у вказаному розвантажувальному напрямку (U) від транспортера (8) для розвантаження (58) і контейнерів (С) у другому положенні з відкидного блока (21) для розвантаження. 13. Група навантажувального обладнання, що містить: - множину контейнерів (С), кожен з яких складається з корпусу (В), що містить стінки з гнучкої плівки, які звернені одна до одної і спаяні по краях, і соломини (А), що виготовлена з жорсткого матеріалу, встановленої в розріз корпусу (В), між боковими стінками; - навантажувальну коробку (60), що містить нижню поверхню (62) і верхню поверхню (64), що розташовані на встановленій відстані по вертикальному напрямку (V), при цьому кожна з яких складається з послідовності навантаження профілів (66, 68), де вказані профілі навантаження (66, 68) переважно проходять вздовж розвантажувального напрямку (U) і розташовані поруч вздовж напрямку переміщення (Т), коли розташовані у розвантажувальній площі (58) пристрою за будь-яким з пунктів 1-8; де контейнери (С) слідують один за одним, утворюючи ряди вздовж напрямку переміщення (Т) і утворюють стовпці по напрямку розвантаження (U); і де, по напрямку розвантаження (U), один ряд контейнерів (С) лежить на нижній поверхні (62), де слідує інший ряд контейнерів (С), підвішених до верхньої поверхні (64). 6 UA 110486 C2 7 UA 110486 C2 8 UA 110486 C2 9 UA 110486 C2 10 UA 110486 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
