Комплекти рупорного хвилеводу, способи їх створення та антенні системи
Номер патенту: 112208
Опубліковано: 10.08.2016
Автори: Джіецінг Янг, Зіран Жао, Венгуо Ліу, Жіціанг Чен, Бін Санг, Юаньцзинг Лі, Ксілей Луо, Ванлонг Ву, Лей Женг
Формула / Реферат
1. Антенна система, яка містить:
антенну решітку, яка включає:
діелектричну підкладку прямокутної форми,
множину випромінювальних патчів, розташованих з інтервалами по довжині діелектричної підкладки й утворених на верхній поверхні діелектричної підкладки,
множину з'єднувальних патчів, розташованих відповідно до множини випромінювальних патчів, кожен з яких є утвореним на верхній поверхні діелектричної підкладки й простягається від сторони діелектричної підкладки до позиції, віддаленої від відповідного випромінювального патча на певну відстань, та

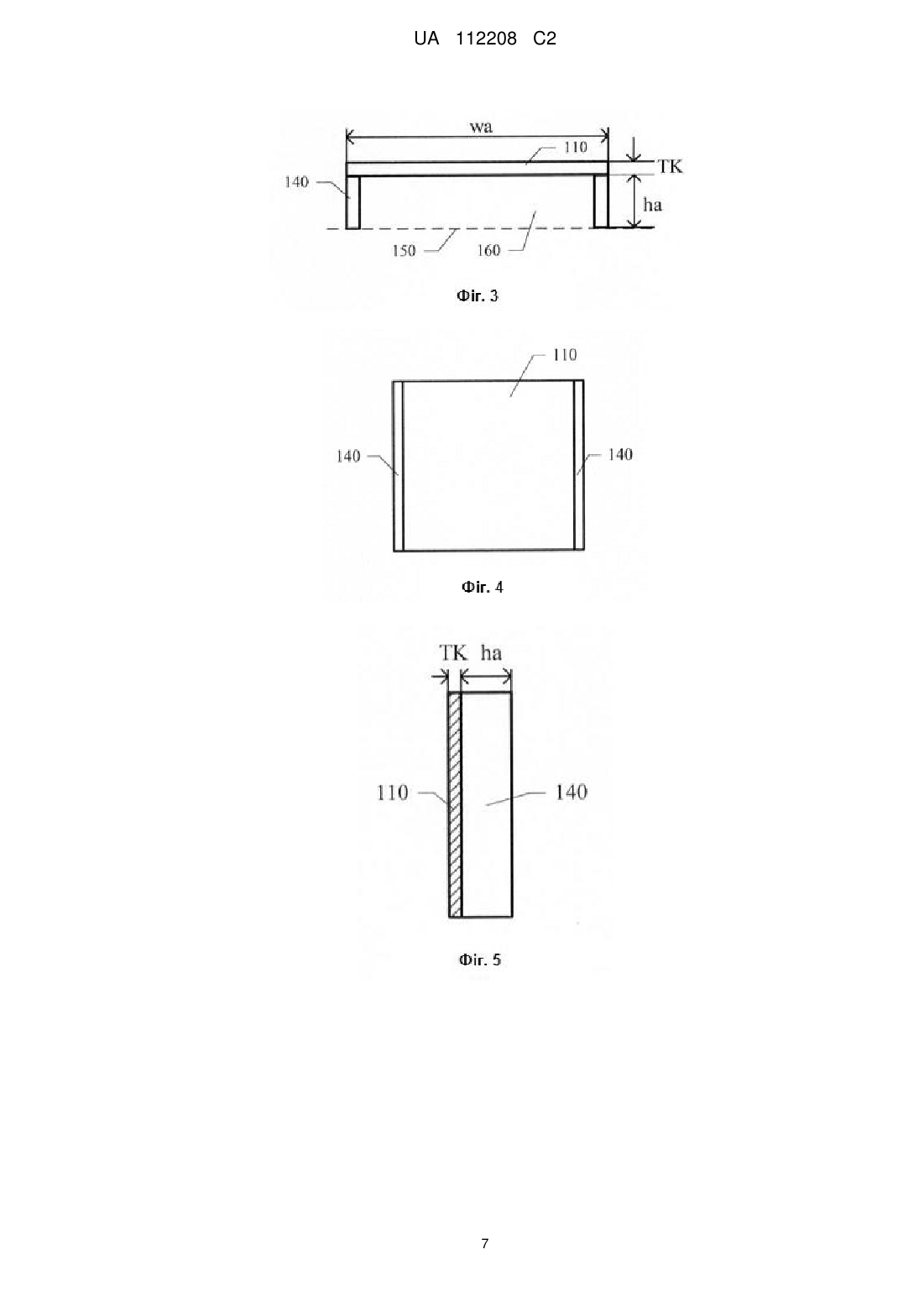

металеву опору, яка розташована на нижній поверхні діелектричної підкладки й простягається від краю нижньої поверхні діелектричної підкладки донизу до землі, шар повітря, що має задану товщину, утворений між діелектричною підкладкою і землею, та
комплект рупорного хвилеводу, який включає:

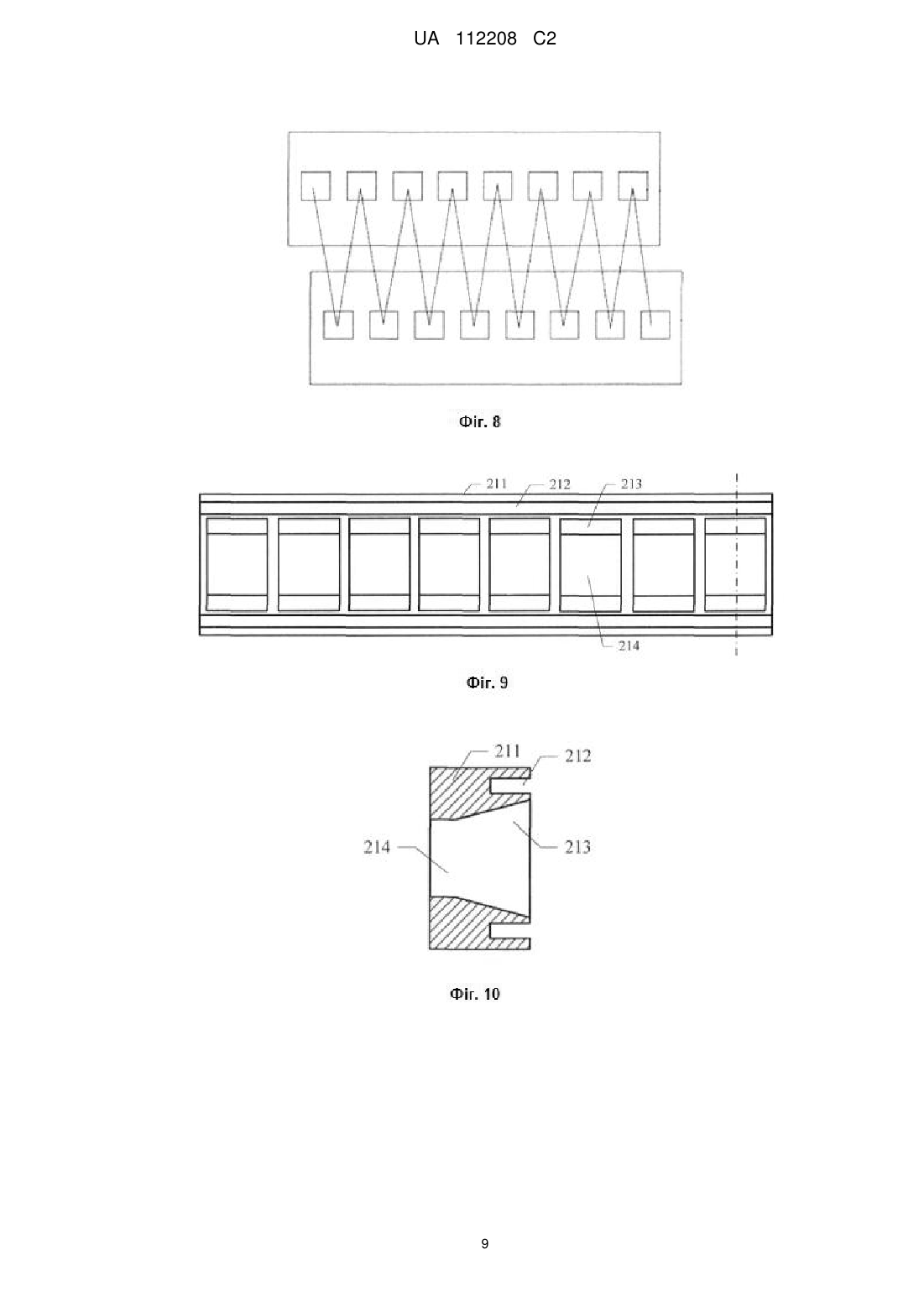

прямокутну металеву пластину, оброблену таким чином, щоб вона мала переріз, який складається з множини прямокутних отворів, розташованих в напрямку уздовж прямокутної металевої пластини, причому нижня частина кожного отвору є утвореною як прямокутний хвилевід, а верхня частина кожного отвору є утвореною як рупор, та
два пази, які простягаються у напрямку, уздовж якого розташована множина отворів, і які мають задану глибину, причому один паз утворений з однієї сторони отворів на верхній поверхні прямокутної металевої пластини, а інший паз утворений з іншої сторони отворів на верхній поверхні прямокутної металевої пластини,
причому відповідні прямокутні хвилеводи комплекту рупорного хвилеводу мають однаковий розмір з випромінювальними патчами, і кожен з прямокутних хвилеводів з'єднаний з відповідним випромінювальним патчем.
2. Антенна система за п. 1, яка відрізняється тим, що шар повітря має товщину у межах від 0,5 мм до 3,0 мм.
3. Антенна система за п. 1, яка відрізняється тим, що металева опора є мідною пластиною, розташованою на обох сторонах діелектричної підкладки.
4. Антенна система за п. 3, яка відрізняється тим, що мідна пластина має ширину у межах від 0,4 мм до 0,6 мм.
5. Антенна система за п.1, яка відрізняється тим, що у пазі утворено множину нарізних отворів для з'єднання комплекту рупорного хвилеводу з антенною системою.
6. Антенна система за п. 1, яка відрізняється тим, що паз має ширину у межах від 3,0 мм до 5,0 мм і глибину у межах від 8,0 мм до 12,0 мм.
Текст
Реферат: Забезпечується комплект рупора хвилеводу, спосіб створення комплекту рупора хвилеводу та антенна система. Комплект включає прямокутну металеву пластину, яку обробляють таким чином, щоб вона мала розріз, який складається з певної кількості прямокутних отворів, розташованих уздовж прямокутної металевої пластини, нижня частина кожного отвору є UA 112208 C2 (12) UA 112208 C2 утвореною як прямокутний хвилевід, а верхня частина кожного отвору є утвореною як рупор; та паз, який простягається у напрямку, уздовж якого розташовується певна кількість отворів, і має задану глибину, є утвореним з двох сторін отворів на верхній поверхні прямокутної металевої пластини. Згідно з варіантами втілення, існує можливість підтримання належних властивостей антени стосовно діапазону частот та спрямованості при посиленні ізоляції між передавальною антеною та приймальною антеною у системі. UA 112208 C2 5 10 15 20 25 30 35 40 45 50 55 60 Дана заявка в цілому стосується мікросмужкових антен, зокрема антенної системи. У технології голографічного формування зображень у міліметровому діапазоні хвиль повна інформація у формі даних може бути одержана лише через виконання частотного сканування у певній смузі частот з метою розрахунку тривимірного зображення об'єкта. У скануючій системі приймально-передавальна антена розташовується на крайньому верхньому кінці й відповідає за передачу сигналу на об'єкт та приймання сигналів, які відбиваються від об'єкта. Вимоги до приймально-передавальної антени, яка є інтегрованою з системою, є такими: 1) об'єм має бути малим для сприяння інтеграції; 2) спрямованість має бути сильною, з головною пелюсткою, спрямованою на об'єкт; 3) смуга частот є настільки широкою, щоб задовольняти вимогам системи до смуги частот. В інтеграції системи існує низка вимог до приймально-передавальної антени. З врахуванням мініатюризації, спрямованості та інтеграції з системою мікросмужкова антена є оптимальним вибором. Однак нормальна мікросмужкова антена зазвичай має вузьку смугу. Якщо за критерій взяти коефіцієнт стоячої хвилі за напругою
ДивитисяДодаткова інформація
Автори російськоюZiran Zhao, Zhigiang Chen, Yuanjing Li, Wanlong Wu, Jieging Yang, Wenguo Liu, Xilei Luo, Bin Sang, Lei Zheng
МПК / Мітки
МПК: H01Q 13/02, H01Q 9/04, H01Q 21/06
Мітки: рупорного, системі, антенні, створення, комплекті, способи, хвилеводу
