Система, що генерує аерозоль, зі змінним мундштуком-ковпачком

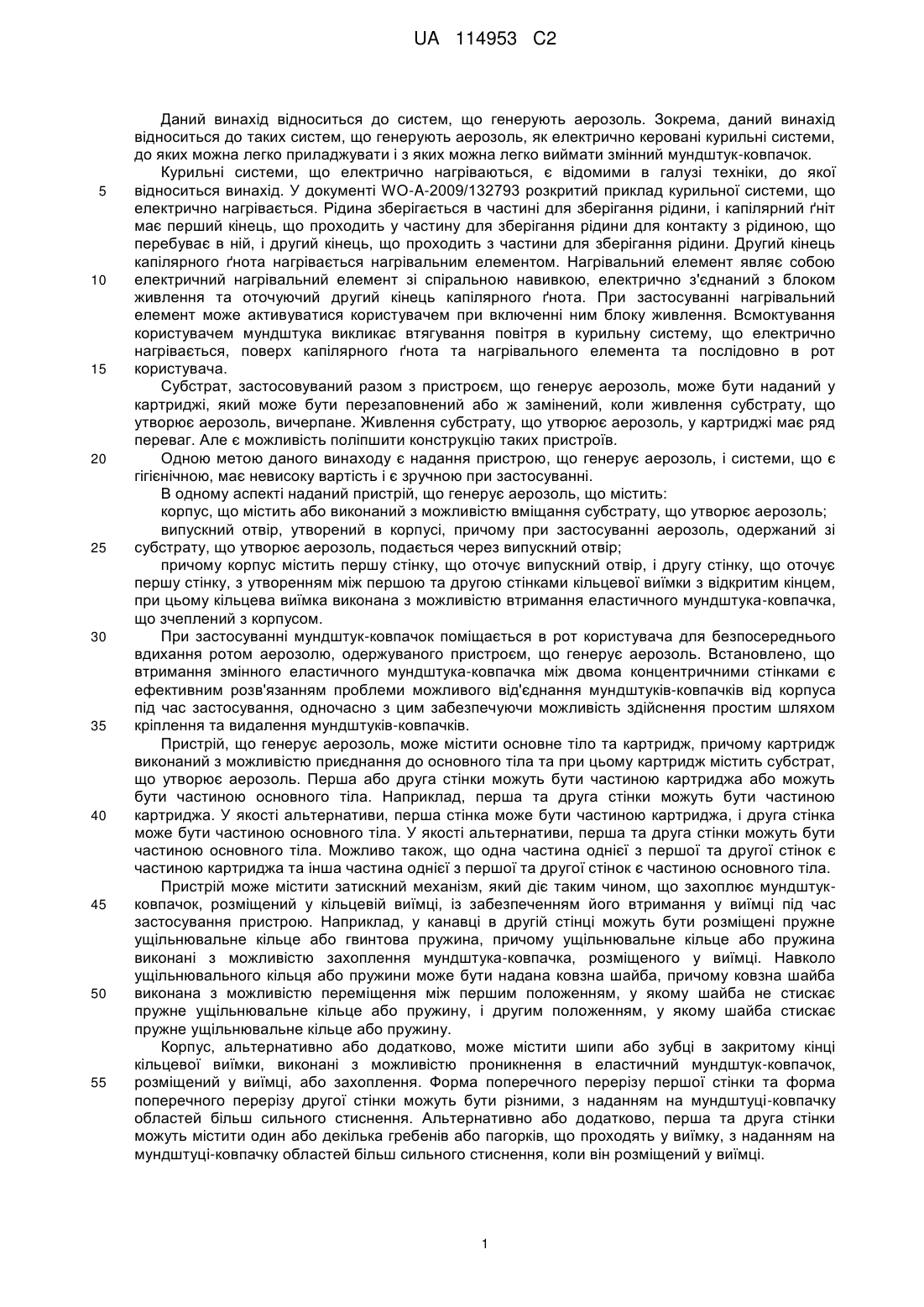

Реферат: Наданий пристрій, що генерує аерозоль, що містить: корпус, що містить або виконаний з можливістю вміщання субстрату, що утворює аерозоль; випускний отвір, утворений в корпусі, при цьому при застосуванні аерозоль, одержаний зі субстрату, що утворює аерозоль, подається через випускний отвір; причому корпус містить першу стінку, що оточує випускний отвір, і другу стінку, що оточує першу стінку, з утворенням між першою та другою стінками кільцевої виїмки з відкритим кінцем, при цьому кільцева виїмка виконана з можливістю втримання еластичного мундштука-ковпачка, що зчеплений з корпусом. При застосуванні мундштук-ковпачок поміщається в рот користувача для безпосереднього вдихання ротом аерозолю, одержуваного пристроєм, що генерує аерозоль. Також наданий знімний мундштук-ковпачок для електрично керованого курильного пристрою, що містить еластичну трубчату частину, що утворює центральний отвір, та фільтрувальну частину, що закриває отвір фільтрувальної частини. UA 114953 C2 (12) UA 114953 C2 UA 114953 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід відноситься до систем, що генерують аерозоль. Зокрема, даний винахід відноситься до таких систем, що генерують аерозоль, як електрично керовані курильні системи, до яких можна легко приладжувати і з яких можна легко виймати змінний мундштук-ковпачок. Курильні системи, що електрично нагріваються, є відомими в галузі техніки, до якої відноситься винахід. У документі WO-A-2009/132793 розкритий приклад курильної системи, що електрично нагрівається. Рідина зберігається в частині для зберігання рідини, і капілярний ґніт має перший кінець, що проходить у частину для зберігання рідини для контакту з рідиною, що перебуває в ній, і другий кінець, що проходить з частини для зберігання рідини. Другий кінець капілярного ґнота нагрівається нагрівальним елементом. Нагрівальний елемент являє собою електричний нагрівальний елемент зі спіральною навивкою, електрично з'єднаний з блоком живлення та оточуючий другий кінець капілярного ґнота. При застосуванні нагрівальний елемент може активуватися користувачем при включенні ним блоку живлення. Всмоктування користувачем мундштука викликає втягування повітря в курильну систему, що електрично нагрівається, поверх капілярного ґнота та нагрівального елемента та послідовно в рот користувача. Субстрат, застосовуваний разом з пристроєм, що генерує аерозоль, може бути наданий у картриджі, який може бути перезаповнений або ж замінений, коли живлення субстрату, що утворює аерозоль, вичерпане. Живлення субстрату, що утворює аерозоль, у картриджі має ряд переваг. Але є можливість поліпшити конструкцію таких пристроїв. Одною метою даного винаходу є надання пристрою, що генерує аерозоль, і системи, що є гігієнічною, має невисоку вартість і є зручною при застосуванні. В одному аспекті наданий пристрій, що генерує аерозоль, що містить: корпус, що містить або виконаний з можливістю вміщання субстрату, що утворює аерозоль; випускний отвір, утворений в корпусі, причому при застосуванні аерозоль, одержаний зі субстрату, що утворює аерозоль, подається через випускний отвір; причому корпус містить першу стінку, що оточує випускний отвір, і другу стінку, що оточує першу стінку, з утворенням між першою та другою стінками кільцевої виїмки з відкритим кінцем, при цьому кільцева виїмка виконана з можливістю втримання еластичного мундштука-ковпачка, що зчеплений з корпусом. При застосуванні мундштук-ковпачок поміщається в рот користувача для безпосереднього вдихання ротом аерозолю, одержуваного пристроєм, що генерує аерозоль. Встановлено, що втримання змінного еластичного мундштука-ковпачка між двома концентричними стінками є ефективним розв'язанням проблеми можливого від'єднання мундштуків-ковпачків від корпуса під час застосування, одночасно з цим забезпечуючи можливість здійснення простим шляхом кріплення та видалення мундштуків-ковпачків. Пристрій, що генерує аерозоль, може містити основне тіло та картридж, причому картридж виконаний з можливістю приєднання до основного тіла та при цьому картридж містить субстрат, що утворює аерозоль. Перша або друга стінки можуть бути частиною картриджа або можуть бути частиною основного тіла. Наприклад, перша та друга стінки можуть бути частиною картриджа. У якості альтернативи, перша стінка може бути частиною картриджа, і друга стінка може бути частиною основного тіла. У якості альтернативи, перша та друга стінки можуть бути частиною основного тіла. Можливо також, що одна частина однієї з першоїта другої стінок є частиною картриджа та інша частина однієї з першої та другої стінок є частиною основного тіла. Пристрій може містити затискний механізм, який діє таким чином, що захоплює мундштукковпачок, розміщений у кільцевій виїмці, із забезпеченням його втримання у виїмці під час застосування пристрою. Наприклад, у канавці в другій стінці можуть бути розміщені пружне ущільнювальне кільце або гвинтова пружина, причому ущільнювальне кільце або пружина виконані з можливістю захоплення мундштука-ковпачка, розміщеного у виїмці. Навколо ущільнювального кільця або пружини може бути надана ковзна шайба, причому ковзна шайба виконана з можливістю переміщення між першим положенням, у якому шайба не стискає пружне ущільнювальне кільце або пружину, і другим положенням, у якому шайба стискає пружне ущільнювальне кільце або пружину. Корпус, альтернативно або додатково, може містити шипи або зубці в закритому кінці кільцевої виїмки, виконані з можливістю проникнення в еластичний мундштук-ковпачок, розміщений у виїмці, або захоплення. Форма поперечного перерізу першої стінки та форма поперечного перерізу другої стінки можуть бути різними, з наданням на мундштуці-ковпачку областей більш сильного стиснення. Альтернативно або додатково, перша та друга стінки можуть містити один або декілька гребенів або пагорків, що проходять у виїмку, з наданням на мундштуці-ковпачку областей більш сильного стиснення, коли він розміщений у виїмці. 1 UA 114953 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перша стінка або друга стінка, або як перша стінка, так і друга стінка можуть бути утворені з декількох окремих ділянок і можуть бути безперервними або переривчастими. Термін "кільцевий" призначений для позначення форми не саме круглого кільця, а замкненого контуру будь-якого поперечного перерізу. Однак, перша та друга стінки можуть мати круглий переріз для визначення круглої кільцевої виїмки. Термін "еластичний мундштук-ковпачок", застосовуваний у даному документі, позначає мундштук-ковпачок, який є гнучким і може легко деформуватися без розлому або розтріскування. Зокрема, еластичний мундштук-ковпачок переважно є легко стисливим, але пружним. Корпус може містити будь-який підходящий матеріал або комбінацію матеріалів. Приклади підходящих матеріалів включають метали, сплави, пластмаси або композиційні матеріали, що містять один або декілька з цих матеріалів, або термопласти, підходящі для застосування в харчовій або фармацевтичній промисловості, наприклад, поліпропілен, поліетеретеркетон (PEEK) і поліетилен. Переважно матеріал є легким і некрихким. Переважно корпус пристрою може бути подовженим. Переважно пристрій, що генерує аерозоль, є портативним. Пристрій, що генерує аерозоль, може являти собою курильний пристрій і може мати розмір, порівнянний з розміром звичайної сигари або сигарети. Курильний пристрій може мати загальну довжину в межах від приблизно 30 мм до приблизно 150 мм. Курильний пристрій може мати зовнішній діаметр у межах від приблизно 5 мм до приблизно 30 мм. В іншому аспекті наданий витрачуваний картридж для системи, що генерує аерозоль, яка містить: корпус, що містить субстрат, що утворює аерозоль; випускний отвір, утворений в корпусі, причому при застосуванні аерозоль, одержаний зі субстрату, що утворює аерозоль, подається через випускний отвір; причому корпус містить першу стінку, що оточує випускний отвір, і другу стінку, що оточує першу стінку, з утворенням між першою та другою стінками кільцевої виїмки з відкритим кінцем, при цьому кільцева виїмка виконана з можливістю втримання еластичного мундштука-ковпачка, що зчеплений з корпусом. У ще одному аспекті наданий комплект для системи, що генерує аерозоль, яка містить: пристрій, що генерує аерозоль, і еластичний мундштук-ковпачок, причому пристрій містить: корпус, що містить або виконаний з можливістю вміщання субстрату, що утворює аерозоль; випускний отвір, утворений в корпусі, причому при застосуванні аерозоль, одержаний зі субстрату, що утворює аерозоль, подається через випускний отвір; причому корпус містить першу стінку, що оточує випускний отвір, і другу стінку, що оточує першу стінку, з утворенням між першою та другою стінками кільцевої виїмки з відкритим кінцем, при цьому кільцева виїмка виконана з можливістю втримання еластичного мундштука-ковпачка, що зчеплений з корпусом; причому еластичний мундштук-ковпачок містить трубчату частину, виконану з можливістю вставки в кільцеву виїмку та виконану із забезпеченням можливості пропущення при застосуванні аерозолю, що подається через випускний отвір, через мундштук-ковпачок і в рот користувача. Мундштук-ковпачок може бути виконаний з можливістю введення з ковзанням в кільцеву виїмку для втримання трубчатої частини в кільцевій виїмці. Кільцева виїмка може мати такі розміри, що трубчата частина мундштука-ковпачка стиснута в радіальному напрямку між першою стінкою та другою стінкою при зчепленні мундштука-ковпачка з виїмкою. Мундштук-ковпачок або корпус, або як мундштук-ковпачок, так і корпус можуть бути профільовані для полегшення введення мундштука-ковпачка в кільцеву виїмку. Наприклад, друга стінка може розширюватися, так що на відкритому кінці кільцевої виїмки її поперечний переріз більше. Аналогічним чином, мундштук-ковпачок може бути конусним на кінці для введення, де кінець для введення - це той кінець мундштука-ковпачка, який першим входить в кільцеву виїмку в процесі здійснення зчеплення мундштука-ковпачка з корпусом. Мундштук-ковпачок може містити фільтрувальну частину, з'єднану із трубчатою частиною, причому фільтрувальна частина закриває отвір трубчатої частини. Фільтрувальна частина може мати низьку ефективність фільтрації. Фільтрувальна частина може бути застосована для надання опору втягуванню, необхідного для системи, що генерує аерозоль. Мундштук-ковпачок може бути застосований для одного сеансу користувача або сеансу паління та потім викинутий. Для повторного застосування системи може бути наданий новий мундштук-ковпачок. Цим зменшується небезпека скупчування небажаних залишків і патогенних мікроорганізмів або факторів на частині мундштука-ковпачка, і зменшуються навантаження 2 UA 114953 C2 5 10 15 20 25 30 35 40 45 50 55 60 щодо очищення для користувача. У якості альтернативи, може проводитися очищення мундштука-ковпачка після кожного застосування, і потім він застосовується повторно. Знімний мундштук-ковпачок через свій зовнішній вигляд і викликуване відчуття може імітувати фільтр звичайної сигарети. Наприклад, знімний мундштук-ковпачок може бути утворений з ацетату целюлози, гуми або пластмаси, такої як поліетилен або поліпропілен або суміш того та іншого, і може бути покритий шаром паперу. Пристрій, що генерує аерозоль, може являти собою курильний пристрій. Пристрій може містити таку кількість субстрату, що утворює аерозоль, достатню для декількох сеансів паління. У цьому випадку комплект може містити декілька мундштуків-ковпачків. Зокрема, пристрій може містити таку кількість субстрату, що утворює аерозоль, достатню для попередньо заданої кількості сеансів паління середньої тривалості, і комплект може містити таку попередньо задану кількість мундштуків-ковпачків, так що для кожного сеансу паління можуть бути застосовані різні мундштуки-ковпачки. Курильний пристрій може містити основне тіло та картридж, причому картридж є таким, що приєднується до основного тіла та при цьому картридж містить субстрат, що утворює аерозоль. У ще одному аспекті наданий комплект для системи, що генерує аерозоль, що містить: витрачуваний картридж для системи, що генерує аерозоль, причому картридж містить субстрат, що утворює аерозоль; і декілька еластичних мундштуків-ковпачків. Система, що генерує аерозоль, може являти собою курильну систему. Картридж може містити таку кількість субстрату, що утворює аерозоль, достатню для попередньо заданих декількох сеансів паління середньої тривалості, і комплект може містити таку задану кількість мундштуків-ковпачків, так що для кожного сеансу паління можуть бути застосовані різні мундштуки-ковпачки. Витрачуваний картридж може містити: корпус, що містить субстрат, що утворює аерозоль; і випускний отвір, утворений в корпусі, причому при застосуванні аерозоль, одержаний зі субстрату, що утворює аерозоль, подається через випускний отвір; причому корпус містить першу стінку, що оточує випускний отвір, і другу стінку, що оточує першу стінку, з утворенням між першою та другою стінками кільцевої виїмки з відкритим кінцем, при цьому кільцева виїмка виконана з можливістю втримання еластичного мундштука-ковпачка, що зчеплений з корпусом. Еластичні мундштуки-ковпачки можуть містити трубчату частину, виконану з можливістю вставки в кільцеву виїмку та виконану із забезпеченням можливості пропущення при застосуванні аерозолю, що подається через випускний отвір, через мундштук-ковпачок і в рот користувача. Для всіх аспектів винаходу субстрат, що утворює аерозоль, може являти собою рідкий субстрат, що утворює аерозоль. Субстрат, що утворює аерозоль, може містити нікотин. Субстрат, що утворює аерозоль, може бути завантажений на носій або опору шляхом адсорбції, шляхом нанесення покриття, шляхом просочення або іншим способом. Субстрат, що утворює аерозоль, може являти собою твердий субстрат. У деяких варіантах здійснення пристрій або картридж містять капілярний ґніт, пов'язаний з живленням субстрату, що утворює аерозоль. Можна також попередньо наповнити капілярний ґніт рідиною, що утворює живлення субстрату, що утворює аерозоль. Переважно капілярний ґніт розташований для входження в контакт з рідиною, що перебуває в частині для зберігання рідини пристрою або картриджа. У цьому випадку при застосуванні рідина за рахунок капілярної дії в капілярному ґноті переноситься з частини для зберігання рідини у напрямку щонайменше одного електричного нагрівального елемента. В одному варіанті здійснення капілярний ґніт має перший кінець і другий кінець, причому перший кінець проходить у частину для зберігання рідини для контакту з рідиною, що перебуває в ній, та у другому кінці розташований щонайменше один електричний нагрівальний елемент з можливістю нагрівання рідини. Коли нагрівальний елемент активується, рідина в другому кінці капілярного ґнота випаровується під дією нагрівального елемента з утворенням перенасиченої пари. Перенасичена пара змішується з потоком повітря та переміщається в ньому. Під час проходження потоку пара конденсується з утворенням аерозолю, і аерозоль переміщається у напрямку рота користувача через випускний отвір і мундштук-ковпачок. Нагрівальний елемент у комбінації з капілярним ґнотом може надавати швидку реакцію, тому що таке розміщення може передбачати нагрівальному елементу більшу площу поверхні рідини. Керування нагрівальним елементом згідно з винаходом, з цієї причини, може залежати від структури розміщення капілярного ґнота. 3 UA 114953 C2 5 10 15 20 25 30 35 40 45 50 55 60 Рідкий субстрат може бути включений шляхом поглинання в поруватий матеріал носія, який може бути виготовлений з будь-яких підходящої поглинаючої заглушки або тіла. Наприклад, будь-яка поглинаюча заглушка або тіло може являти собою пінометалічний або пластмасовий матеріал, поліпропілен, терилен, нейлонові волокна або кераміку. Рідкий субстрат може втримуватися в поруватому матеріалі носія перед застосуванням пристрою, що електрично нагрівається та генерує аерозоль, або, у якості альтернативи, матеріал рідкого субстрату може бути вивільнений у поруватий матеріал носія під час застосування або безпосередньо перед застосуванням. Наприклад, рідкий субстрат може бути наданий у вигляді капсули. Оболонка капсули переважно розплавляється при нагріванні та вивільняє рідкий субстрат у поруватий матеріал носія. Капсула необов'язково може містити тверду речовину в комбінації з рідиною. Якщо субстрат, що утворює аерозоль, являє собою рідкий субстрат, рідина повинна мати підходящі фізичні властивості. Вони включають, наприклад, властивості температури кипіння, тиску пари та поверхневого натягу, що роблять їх підходящими для застосування в пристрої, що генерує аерозоль. Керування щонайменше одним електричним нагрівальним елементом може залежати від фізичних властивостей рідкого субстрату. Рідина може містити матеріал, одержаний з тютюну, що містить леткі ароматизувальні сполуки тютюну, які вивільняються з рідини при нагріванні. Альтернативно або додатково, рідина може містити нетютюновий матеріал. Рідина може містити воду, розчинники, етанол, екстракти з рослин і натуральні або штучні ароматизувальні речовини. Переважно рідина додатково містить речовину для утворення аерозолю. Прикладами підходящих речовин для утворення аерозолю є гліцерин і пропіленгліколь. Рідина переважно містить суміш речовин для утворення аерозолю, наприклад, гліцерину, пропіленгліколю; водної фракції, нікотину та ароматизувальних речовин. Перевага надання частини для зберігання рідини полягає в можливості підтримки більш високого рівня гігієни. Застосування капілярного ґнота, що проходить між рідиною та електричним нагрівальним елементом, дозволяє виконати конструкцію пристрою відносно простою. Рідина має такі фізичні властивості, включаючи в'язкість і поверхневий натяг, які забезпечують можливість транспортування рідини через капілярний ґніт за рахунок капілярної дії. Капілярне тіло може містити будь-який підходящий матеріал або комбінацію матеріалів, які придатні для транспортування рідкого субстрату, що утворює аерозоль, у напрямку випарника. Капілярне тілопереважно містить поруватий матеріал, але це не є обов'язковим. Капілярне тіло може бути утворено у вигляді ґнота. Капілярний ґніт може мати волокнисту або губчату структуру. Капілярний ґніт переважно містить пучок капілярів. Наприклад, капілярний ґніт може містити декілька волокон або ниток, або інші тонкі трубки. Волокна або нитки можуть бути, як правило, вирівняні в поздовжньому напрямку системи, що генерує аерозоль. У якості альтернативи, капілярний ґніт може містити губкоподібний або піноподібний матеріал, який утворений у формі стрижня. Капіляр у формі стрижня може проходити уздовж поздовжнього напрямку пристрою, що генерує аерозоль. Структура ґнота утворює декілька невеликих отворів або трубок, через які може проходити рідина до електричного нагрівального елемента за рахунок капілярної дії. Капілярний ґніт може містити будь-який підходящий матеріал або комбінацію матеріалів. Прикладами підходящих матеріалів є матеріали на основі кераміки або графіту у вигляді волокон або спечених порошків. Капілярний ґніт може мати будь-які підходящі капілярність і пористість для того, щоб застосовувати його з рідинами з різними фізичними властивостями, такими як щільність, в'язкість, поверхневий натяг і тиск пари. Капілярні властивості ґнота в комбінації з властивостями рідини забезпечують завжди вологий стан ґнота в зоні нагрівання. Переважно картридж містить електрично керований елемент, що генерує аерозоль, і електричні контакти для з'єднання елемента, що генерує аерозоль, з блоком живлення, що міститься в пристрої. Електрично керований елемент, що генерує аерозоль, переважно являє собою електричний нагрівач. Електричний нагрівач може містити один нагрівальний елемент. У якості альтернативи, електричний нагрівач може містити більше одного нагрівального елемента, наприклад, два, або три, або чотири, або п'ять, або шість або більше нагрівальних елементів. Нагрівальний елемент або нагрівальні елементи можуть бути розташовані відповідним чином для забезпечення найбільш ефективного нагрівання субстрату, що утворює аерозоль. В переважному варіанті здійснення щонайменше один нагрівальний елемент являє собою котушку електрично резистивного дроту. Крок витків котушки перебуває переважно в межах приблизно 0,5-1,5 мм і найбільш переважно рівний приблизно 1,5 мм. Крок витків котушки означає відстань між суміжними витками котушки. Переважно, щоб котушка мала менше шести витків і переважно вона має менше п'яти витків. 4 UA 114953 C2 5 10 15 20 25 30 35 40 45 50 55 Щонайменше один електричний нагрівальний елемент переважно містить електрично резистивний матеріал. Підходящі електрично резистивні матеріали включають, але без обмеження: напівпровідники, такі як легована кераміка, електрично "провідну" кераміку (таку як, наприклад, дисиліцид молібдену), вуглець, графіт, метали, сплави металів і композиційні матеріали, виготовлені з керамічного матеріалу та металевого матеріалу. Такі композиційні матеріали можуть містити леговану або нелеговану кераміку. Приклади підходящої легованої кераміки включають леговані карбіди кремнію. Приклади підходящих металів включають титан, цирконій, тантал і метали з групи платини. Приклади підходящих сплавів металів включають нержавіючу сталь, константан, нікель-, кобальт-, хром-, алюміній-, титан-, цирконій-, гафній-, ніобій-, молібден-, тантал-, вольфрам-, олово-, галій-, марганець- і залізовмісні сплави, а також суперсплави на основі нікелю, заліза, кобальту, нержавіючої сталі, Timetal®, сплави на основі заліза та алюмінію та сплави на основі заліза, марганцю та алюмінію. Timetal® є зареєстрованим товарним знаком фірми Titanium Metals Corporation, 1999 Broadway Suite 4300, Denver Colorado. У композиційних матеріалах електрично резистивний матеріал може бути необов'язково вбудований в, інкапсульований або покритий ізоляційним матеріалом або навпаки, залежно від кінетики передачі енергії та необхідних зовнішніх фізико-хімічних властивостей. Нагрівальний елемент може містити металеву травлену фольгу, ізольовану між двома шарами інертного матеріалу. У цьому випадку інертний матеріал може містити Kapton®, повністю поліімід або фольгу зі слюди. Kapton® є зареєстрованим товарним знаком фірми E.I. du Pont de Nemours and Company, 1007 Market Street, Wilmington, Delaware 19898, United States of America. У переважному варіанті здійснення щонайменше один нагрівальний елемент являє собою котушку електрично резистивного дроту, і електрично резистивний дріт переважно має діаметр 0,10-0,15 мм і переважно приблизно 0,125 мм. Електрично резистивний дріт переважно утворений з нержавіючої сталі 904 або 301. У якості альтернативи, щонайменше один електричний нагрівальний елемент може бути містити інфрачервоний нагрівальний елемент, фотонне джерело або індукційний нагрівальний елемент. Нагрівальний елемент може мати будь-яку підходящу форму виконання. Наприклад, нагрівальний елемент може бути виконаний у вигляді нагрівального леза. У якості альтернативи, нагрівальний елемент може бути виконаний у вигляді чохла або субстрату, що мають різні електропровідні частини, або у вигляді електрично резистивної металевої трубки. Якщо субстрат, що утворює аерозоль, являє собою рідину, надану усередині тари, то тара може містити нагрівальний елемент одноразового використання. У якості альтернативи, підходящими можуть бути також одна або декілька нагрівальних голок або стрижнів, які проходять через центр субстрату, що утворює аерозоль. У якості альтернативи, нагрівальний елемент може являти собою дисковий (кінцевий) нагрівальний елемент або комбінацію дискового нагрівального елемента з нагрівальними голками або стрижнями. У якості альтернативи, нагрівальний елемент може містити гнучкий тонкий лист матеріалу, розташований з можливістю оточення або часткового оточення субстрату, що утворює аерозоль. Інші альтернативні варіанти виконання включають нагрівальний дріт або нитку, наприклад, хромонікелеву (Ni-Cr), платиновий, вольфрамовий дріт або дріт зі сплаву, або нагрівальну пластину. Необов'язково нагрівальний елемент може бути внесений в або нанесений на твердий матеріал носія. Нагрівальний елемент може нагрівати субстрат, що утворює аерозоль, за рахунок провідності. Нагрівальний елемент може щонайменше частково входити в контакт зі субстратом або носієм, на який нанесений субстрат. У якості альтернативи, тепло від нагрівального елемента може бути проведено до субстрату за допомогою теплопровідного елемента. У якості альтернативи, нагрівальний елемент може переносити під час застосування тепло поступаючому навколишньому повітрю, що втягується через пристрій, що електрично нагрівається та генерує аерозоль, який, у свою чергу, шляхом конвекції нагріває субстрат, що утворює аерозоль. Навколишнє повітря може нагріватися до його проходження через субстрат, що утворює аерозоль. У якості альтернативи, якщо субстрат, що утворює аерозоль, являє собою рідкий субстрат, навколишнє повітря спочатку може втягуватися через субстрат, а потім нагріватися. Переважно пристрій містить електричну схему для керування роботою пристрою. Електрична схема може містити мікроконтролер. Мікроконтролер може містити пропорційноінтегрально-диференціальний (ПІД) регулятор для керування живленням, що подаєтеся до нагрівального елемента. Електрична схема може бути включена в картридж та може являти собою функціональний елемент у вставній частині картриджа. 5 UA 114953 C2 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій може містити датчик потоку для виявлення швидкості потоку газу через пристрій. Цим датчиком може бути будь-який датчик, який може виявляти потік повітря, такий як датчик, який буде вказувати на вчинене користувачем вдихання. Датчик може являти собою електромеханічний пристрій. У якості альтернативи, датчик може являти собою будь-який з: механічного пристрою, оптичного пристрою, оптомеханічного пристрою, датчика на основі мікроелектромеханічних систем (MEMS) і акустичного датчика. Датчик може являти собою датчик теплопровідного потоку, датчик тиску, анемометр І повинен бути здатний не тільки виявляти потік повітря, але і вимірювати потік повітря. Таким чином, датчик повинен бути здатний подавати аналоговий електричний сигнал або цифрову інформацію, які характеризують амплітуду потоку повітря. Датчик потоку може бути встановлений в основному тілі пристрою або в картриджі. Пристрій, що генерує аерозоль, може містити камеру для утворення аерозолю, у якій з перенасиченої пари утворюється аерозоль, переміщуваний далі в рот користувача. Впускний отвір для повітря та камера переважно розташовані таким чином, що утворюють шлях проходження потоку повітря від впускного отвору для повітря до випускного отвору через камеру для утворення аерозолю, щоб аерозоль переміщався до випускного отвору для повітря та потрапляв у рот користувача. У системі, що містить картридж, що містить субстрат, який утворює аерозоль, камера для утворення аерозолю переважно перебуває в картриджі. У додатковому аспекті наданий змінний мундштук-ковпачок для електрично керованого курильного виробу, що містить еластичну трубчату частину, що утворює центральний отвір, та фільтрувальну частину, що закриває отвір фільтрувальної частини. Трубчата частина може бути утворена з ацетату целюлози. Фільтрувальна частина теж може бути утворена з ацетату целюлози. Трубчата частина та фільтрувальна частина можуть бути утворені з матеріалів, здатних до біорозкладання. Мундштук-ковпачок може імітувати фільтр звичайної сигарети через свій зовнішній вигляд і викликуване відчуття, наприклад, через гладкість та м'якість. Повинно бути зрозуміло, що ознаки, описані по відношенню до одного аспекту винаходу, можуть бути застосовні і до іншого аспекту винаходу. Зокрема, повинно бути зрозуміло, що ознаки, описані по відношенню до одного аспекту, рівною мірою можуть бути застосовані до іншого аспекту, і що багато з ознак, описаних по відношенню до картриджа згідно з одним аспектом, рівною мірою можуть бути присутніми в основному тілі пристрою згідно з іншим аспектом. Винахід буде додатково описаний винятково для прикладу з посиланням на прикладені графічні матеріали, на яких: на фіг. 1 представлений схематичний поперечний переріз системи, що генерує аерозоль, згідно з варіантом здійснення винаходу; на фіг. 2 показана система згідно з фіг. 1 у розібраному стані; на фіг. 3 представлений вид у перспективі системи типу, зображеного на фіг. 1, з вийнятим мундштуком-ковпачком; і на фіг. 4 представлений вид у перспективі системи згідно з фіг. 3 з вставленим мундштукомковпачком. На фіг. 1 представлений схематичний поперечний переріз системи, що генерує аерозоль, згідно з варіантом здійснення винаходу. Система містить основне тіло 100, картридж 200 і мундштук-ковпачок 300. На фіг. 2 показана система згідно з фіг. 1 у розібраному стані, при цьому три компоненти основне тіло 100, картридж 200 і мундштук-ковпачок 300 - показані відділеними друг від друга. Система, показана на фіг. 1 і 2, являє собою систему типу, описаного в документі WO2009/132793. Основне тіло 100 системи має електричне джерело живлення у вигляді батареї та електричну схему у вигляді апаратного засобу. Картридж 200 має субстрат, що утворює аерозоль, розташований усередині частини 210 для зберігання рідини, і нагрівач (не показаний), який при застосуванні викликає випаровування субстрату, що утворює аерозоль, з утворенням аерозолю. Капілярний ґніт 215 проходить від місця усередині частини 210 для зберігання рідини до місця усередині камери 225 для утворення аерозолю. Нагрівач являє собою резистивний нагрівальний елемент, такий як котушковий нагрівач, що перебуває в контакті з капілярним ґнотом. Живлення до електричного нагрівача подається від батареї, розташованої усередині основного тіла 100. У зібраному стані картриджа 200 і основного тіла 100 між ними встановлений електричний контакт, як показано на фіг. 1. Впускний отвір або впускні отвори для повітря (не показані), які можуть бути утворені або в основному тілі 100 або в картриджі 200, або ж між основним тілом і картриджем, забезпечують 6 UA 114953 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливість потраплянні в пристрій повітря та пропущення звідти через камеру 225 для утворення аерозолю до випускного отвору 220. При застосуванні повітря втягується через впускний отвір для повітря та проходить до випускного отвору для повітря під дією усмоктування або вдихання користувачем за допомогою мундштука-ковпачка 300. Навколишнє повітря надходить у впускний отвір для повітря або впускні отвори для повітря та проходить повз нагрівальний елемент і капілярний ґніт, де він захоплює за собою субстрат, що утворює аерозоль, який випарувався. Субстрат, що утворює аерозоль, який випарувався, потім прохолоджується з утворенням аерозолю до його виходу через випускний отвір 220. В основному тілі або в картриджі надана система виявлення затяжки (не показана), яка виявляє, коли користувач робить затяжку мундштуком-ковпачком. Тоді від батареї до нагрівального елемента подається енергія, що викликає нагрівання кінця ґнота, оточеного нагрівальним елементом. Рідкий субстрат, що утворює аерозоль, у цьому кінці ґнота випаровується під дією нагрівального елемента, що приводить до утворення перенасиченої пари. У цей ж час випарена рідина заміняється іншою рідиною, що втягується через ґніт за рахунок капілярної дії. Перенасичена пара, яка утворюється, змішується з потоком повітря та переноситься в ньому. Як описано вище, пара конденсується в камері для утворення аерозолю, у результаті чого утворюється вдихуваний аерозоль, який пропускається через випускний отвір 220 і потрапляє в рот користувача. У цьому варіанті здійснення мундштук-ковпачок 300 зчіплюється з картриджем 200. Мундштук-ковпачок 300 утворений з ацетату целюлози, покритого зовнішнім шаром паперу. Мундштук-ковпачок містить трубчату частину 310 і фільтрувальну частину 320. Трубчата частина мундштука-ковпачка ковзає поверх зовнішньої сторони першої стінки 230 картриджа, але з внутрішньої сторони від другої стінки 235 картриджа. Перша та друга стінки картриджа утворюють кільцеву виїмку 240, у якій утримується частина трубчатої частини мундштукаковпачка, як показано на фіг. 1. У цьому варіанті здійснення і мундштук-ковпачок, і картридж, і основне тіло мають круглий поперечний переріз, що краще видно з фіг. 3 і 4. На фіг. 3 показаний пристрій типу, показаного на фіг. 1 і фіг. 2, з мундштуком-ковпачком 300, відділеним від основного тіла 100 і картриджа 200. На фіг. 4 показана система з мундштуком-ковпачком 300, зчепленим з виїмкою 240 у картриджі 200. Система з конфігурацією згідно з фіг. 4 готова до застосування. Для забезпечення втримання мундштука-ковпачка у виїмці 240 під час застосування виїмка 240 має такі розміри, що трубчата частина 310 мундштука-ковпачка 300 у ній стискується. Трубчата частина мундштука-ковпачка утворена з матеріалу, який є легко стисливим, але пружним. Відкритий кінець виїмки 240 може розширюватися для забезпечення простоти введення мундштука-ковпачка 300 у виїмку 240. Для легкого введення мундштука-ковпачка у виїмку, до того ж, може бути виконаний конусним кінець, що вводиться, мундштука-ковпачка 300. Для легкого введення мундштука-ковпачка перша стінка 230 теж може бути виконана конусною, але це призводить до збільшення стискання фільтра мундштука, коли він повністю вставлений у виїмку. В одній упаковці може бути надано декілька мундштуків-ковпачків 300, можливо разом з картриджем 200. Мундштуки-ковпачки можуть бути впаковані таким чином, що при відкриванні упаковки відкриті кінці трубчастих частин 310 звернені в напрямку назовні від упаковки. Потім користувачеві потрібно всього лише ввести пристрій (тобто картридж 200 у зборі з основним тілом) в вибраний мундштук-ковпачок, викликавши тим самим вставку мундштука-ковпачка у виїмку за відсутності необхідності виймання мундштука-ковпачка з упаковки та вставки в неї вручну. По закінченню сеансу паління застосований мундштук-ковпачок може бути витягнутий з виїмки та викинутий або очищений. Мундштуки-ковпачки, при необхідності, можуть надавати дуже слабку фільтрацію аерозолю. У якості альтернативи, фільтрувальна частина 320 може бути виконана товстіше або утворена іншим способом, з надаванням, при бажанні, значної фільтрації аерозолю. Перша та друга стінки в цьому варіанті здійснення утворені з поліпропілену та відформовані литтям під тиском. Однак, можливе застосування будь-якого підходящого матеріалу та способу виготовлення. Для більш надійного втримання мундштука-ковпачка 300 у виїмці 240 можуть бути надані додаткові елементи. Наприклад, усередині виїмки можуть бути надано декілька відформованих шипів або зубців, кожний з яких діє з можливістю захоплення мундштукаковпачка. У якості альтернативи, на першій або другій стінках може бути надано один або декілька гребенів або горбин. Гребені або горбини можуть бути утворені з еластичного матеріалу. Для забезпечення можливості захоплення мундштука-ковпачка вручну після введення його у виїмку може бути наданий затискний пристрій. Наприклад, у канавці в другій стінці можуть бути 7 UA 114953 C2 5 10 15 20 25 30 35 розміщені пружне ущільнювальне кільце або гвинтова пружина, причому ущільнювальне кільце або пружина виконані з можливістю захоплення мундштука-ковпачка, розміщеного у виїмці. Навколо ущільнювального кільця або пружини може бути надана ковзна шайба, причому ковзна шайба виконана з можливістю переміщення між першим положенням, у якому шайба не стискає пружне ущільнювальне кільце або пружину, і другим положенням, у якому шайба стискає пружне ущільнювальне кільце або пружину. Мундштук-ковпачок і пристрій, що генерує аерозоль, згідно з винаходом, мають декілька переваг, зокрема стосовно електрично керованої курильної системи. Для кожного сеансу паління може бути застосований новий мундштук. Це поліпшує гігієну та полегшує спільне застосування користувачами курильної системи. Мундштук-ковпачок може бути виготовлений таким чином, що він має такі ж розміри, зовнішній вигляд і викликає таке ж відчуття, як звичайна сигарета, що є переважним для користувачів. Мундштуки-ковпачки можуть бути виготовлені із застосуванням тих же матеріалів, процесів і технології, які використовуються для виготовлення фільтрів звичайних сигарет, вартість виготовлення яких на даний момент невелика, а обсяги їхнього виробництва більші. Застосування тих же матеріалів, що і для фільтрів звичайних сигарет, має і ту перевагу, що ці фільтри пройшли ретельну перевірку для ринку звичайних сигарет і, як відомо, придатні для застосування у якості мундштука-ковпачка. Повинно бути зрозуміло, що може існувати безліч модифікацій варіанта здійснення, описаного з посиланням на фіг. 1-4. Наприклад, значення відносної довжини першої та другої стінок можуть бути різними, і довжина мундштука-ковпачка може змінюватися для того, щоб вона відповідала тому, що переважно або естетично прийнятно для користувача. Крім того, мундштук-ковпачок і засіб його втримання в кільцевій виїмці можуть бути застосовані з системою, що генерує аерозоль, різної конструкції. Наприклад, пристрій, що генерує аерозоль, може бути виконаний з можливістю втримання картриджа повністю усередині основного корпуса. У цьому випадку друга стінка та можливо також перша стінка будуть частиною основного корпуса. У якості альтернативи, картридж може містити першу стінку, і основний корпус містить другу стінку. Картридж навіть може містити тільки частину або першої або другої стінок, або як частину першої стінки, так і частину другої стінки. Пристрій, що генерує аерозоль, не може містити окремі картридж і основний корпус. Замість цього, основний корпус може містити субстрат, що утворює аерозоль. У цьому випадку пристрій може бути перезаповнюваним субстратом або може бути викинутий, коли субстрат витрачений. Наведені у якості прикладу варіанти здійснення, описані вище, представлені для пояснення, а не обмеження. Через вищеописані наведені у якості прикладу варіанти здійснення, інші варіанти здійснення, що відповідають вищевказаним наведеним у якості прикладу варіантам здійснення, будуть зрозумілі фахівцеві в даній галузі техніки. ФОРМУЛА ВИНАХОДУ 40 45 50 55 60 1. Комплект для системи, що генерує аерозоль, що містить: пристрій, що генерує аерозоль, і еластичний, легкостисливий, але пружний мундштук-ковпачок, причому пристрій містить: корпус, що містить або виконаний з можливістю вміщання субстрату, що утворює аерозоль; випускний отвір, утворений в корпусі, який відрізняється тим, що при застосуванні аерозоль, одержаний зі субстрату, що утворює аерозоль, подається через випускний отвір; причому корпус містить першу стінку, що оточує випускний отвір, і другу стінку, що оточує першу стінку, з утворенням між першою та другою стінками кільцевої виїмки з відкритим кінцем, при цьому кільцева виїмка виконана з можливістю втримання еластичного мундштука-ковпачка, що зчеплений з корпусом; при цьому еластичний мундштук-ковпачок містить трубчату частину, виконану з можливістю вставки в кільцеву виїмку та виконану із забезпеченням можливості пропущення при застосуванні аерозолю, що подається через випускний отвір, через мундштук-ковпачок і в рот користувача; і при цьому пристрій, що генерує аерозоль, являє собою курильний пристрій і містить кількість субстрату, що утворює аерозоль, достатню для декількох сеансів паління, і при цьому комплект містить декілька мундштуків-ковпачків. 2. Комплект за п. 1, який відрізняється тим, що трубчата частина мундштука-ковпачка виконана з можливістю введення з ковзанням у кільцеву виїмку. 3. Комплект за п. 1 або п. 2, який відрізняється тим, що кільцева виїмка має такі розміри, що трубчата частина мундштука-ковпачка стиснута в радіальному напрямку між першою стінкою та другою стінкою при зчепленні мундштука-ковпачка з виїмкою. 8 UA 114953 C2 5 10 15 20 25 30 35 40 45 4. Комплект за будь-яким з пп. 1, 2 або 3, який відрізняється тим, що мундштук-ковпачок містить фільтрувальну частину, з'єднану з трубчатою частиною, причому фільтрувальна частина закриває отвір трубчатої частини. 5. Комплект за будь-яким з пп. 1-4, який відрізняється тим, що знімний мундштук-ковпачок утворений з ацетату целюлози та покритий шаром паперу. 6. Комплект для системи, що генерує аерозоль, що містить: витрачуваний картридж для системи, що генерує аерозоль, причому картридж містить субстрат, що утворює аерозоль; і декілька еластичних, легко стисливих, але пружних мундштуків-ковпачків, причому кожний з мундштуків-ковпачків містить трубчату частину та фільтрувальну частину, з'єднану з трубчатою частиною, причому фільтрувальна частина закриває отвір трубчатої частини. 7. Комплект за п. 6, який відрізняється тим, що система, що генерує аерозоль, являє собою курильну систему. 8. Комплект для системи, що генерує аерозоль, що містить: пристрій, що генерує аерозоль, і еластичний, легкостисливий, але пружний мундштук-ковпачок, причому пристрій містить: корпус, що містить або виконаний з можливістю вміщання субстрату, що утворює аерозоль; випускний отвір, утворений в корпусі, який відрізняється тим, що при застосуванні аерозоль, одержаний зі субстрату, що утворює аерозоль, подається через випускний отвір; при цьому корпус містить першу стінку, що оточує випускний отвір, і другу стінку, що оточує першу стінку, з утворенням між першою та другою стінками кільцевої виїмки з відкритим кінцем, причому кільцева виїмка виконана з можливістю втримання еластичного мундштука-ковпачка, що зчеплений з корпусом; при цьому еластичний мундштук-ковпачок містить трубчату частину, виконану з можливістю вставки в кільцеву виїмку та виконану із забезпеченням можливості пропущення при застосуванні аерозолю, що подається через випускний отвір, через мундштук-ковпачок і в рот користувача; і при цьому мундштук-ковпачок містить фільтрувальну частину, з'єднану з трубчатою частиною, при цьому фільтрувальна частина закриває отвір трубчатої частини. 9. Комплект для системи, що генерує аерозоль, що містить: пристрій, що генерує аерозоль, і еластичний, легкостисливий, але пружний мундштук-ковпачок, причому пристрій містить: корпус, що містить або виконаний з можливістю вміщання субстрату, що утворює аерозоль; випускний отвір, утворений в корпусі, який відрізняється тим, що при застосуванні аерозоль, одержаний зі субстрату, що утворює аерозоль, подається через випускний отвір; при цьому корпус містить першу стінку, що оточує випускний отвір, і другу стінку, що оточує першу стінку, з утворенням між першою та другою стінками кільцевої виїмки з відкритим кінцем, причому кільцева виїмка виконана з можливістю втримання еластичного мундштука-ковпачка, що зчеплений з корпусом; при цьому еластичний мундштук-ковпачок містить трубчату частину, виконану з можливістю вставки в кільцеву виїмку та виконану із забезпеченням можливості пропускання при застосуванні аерозолю, що подається через випускний отвір, через мундштук-ковпачок і в рот користувача; і при цьому знімний мундштук-ковпачок утворений з ацетату целюлози та покритий шаром паперу. 9 UA 114953 C2 10 UA 114953 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
