Теплозахисний панельний пристрій

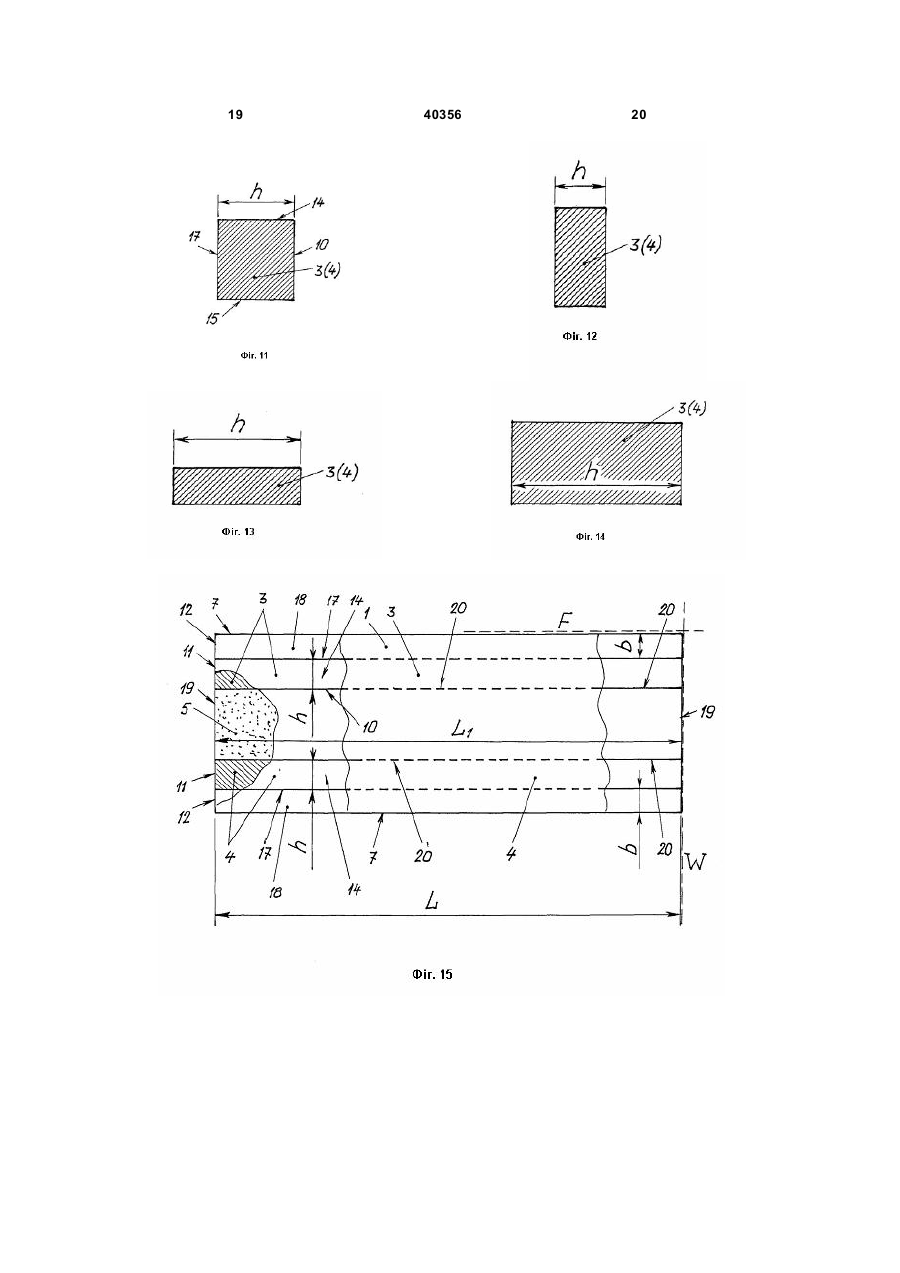

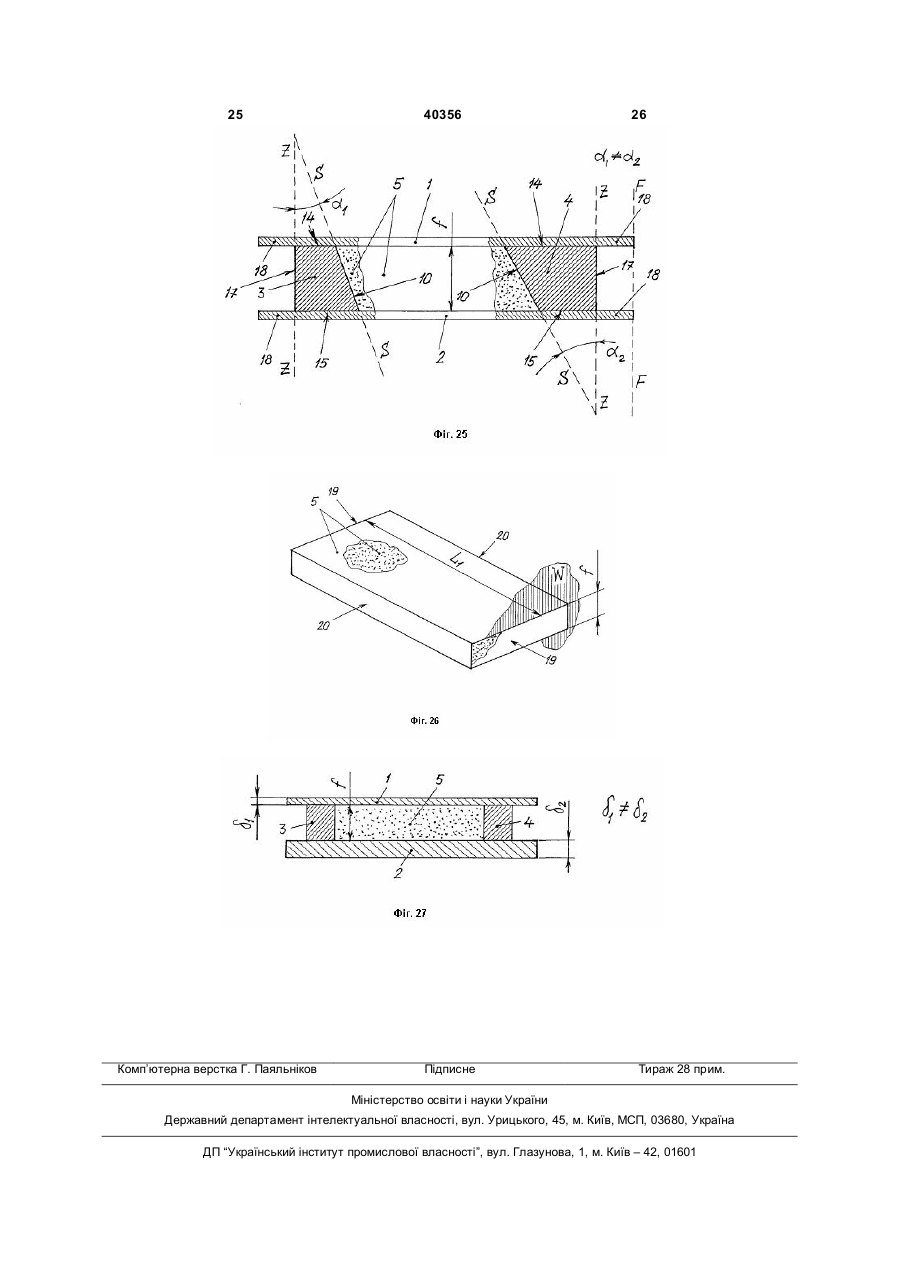

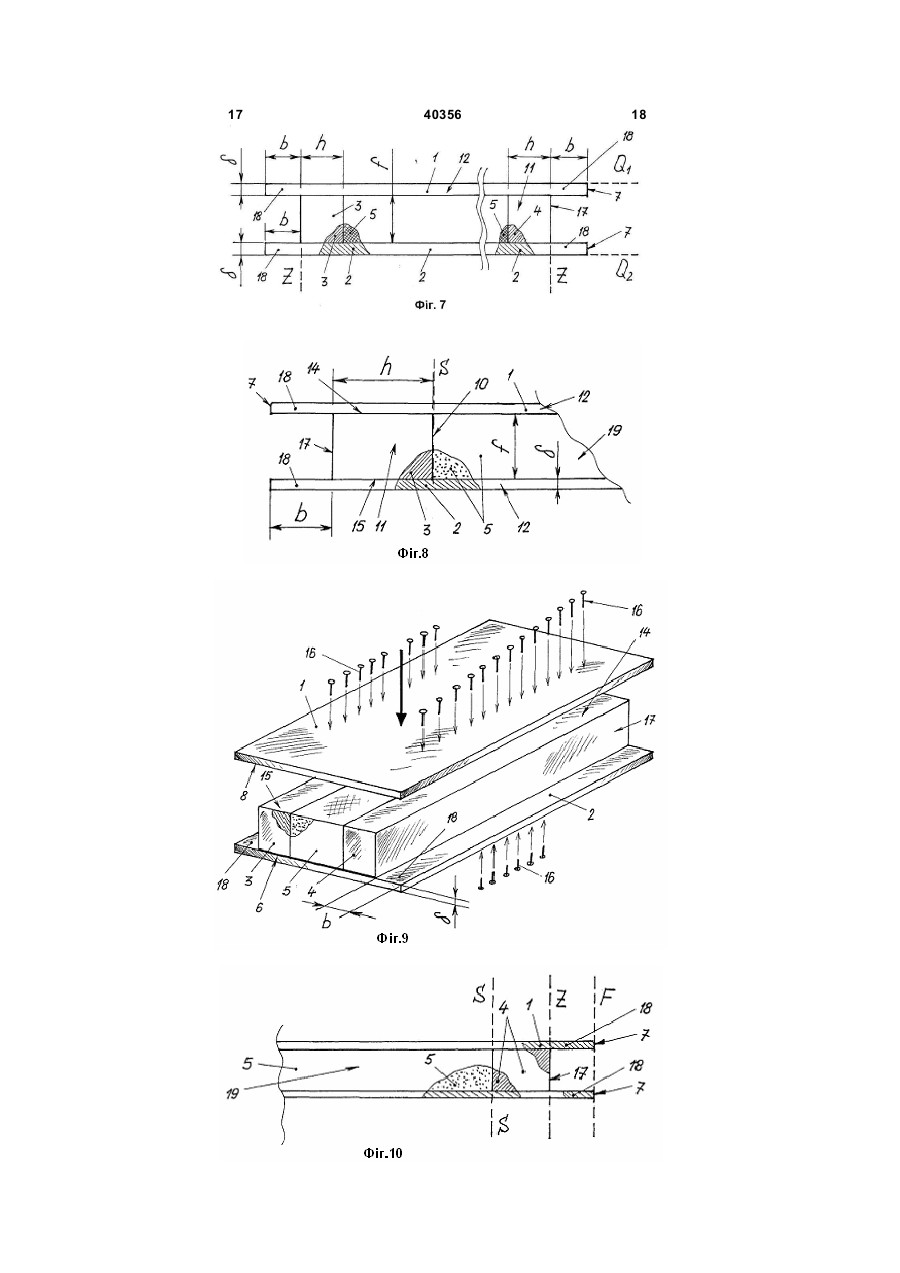

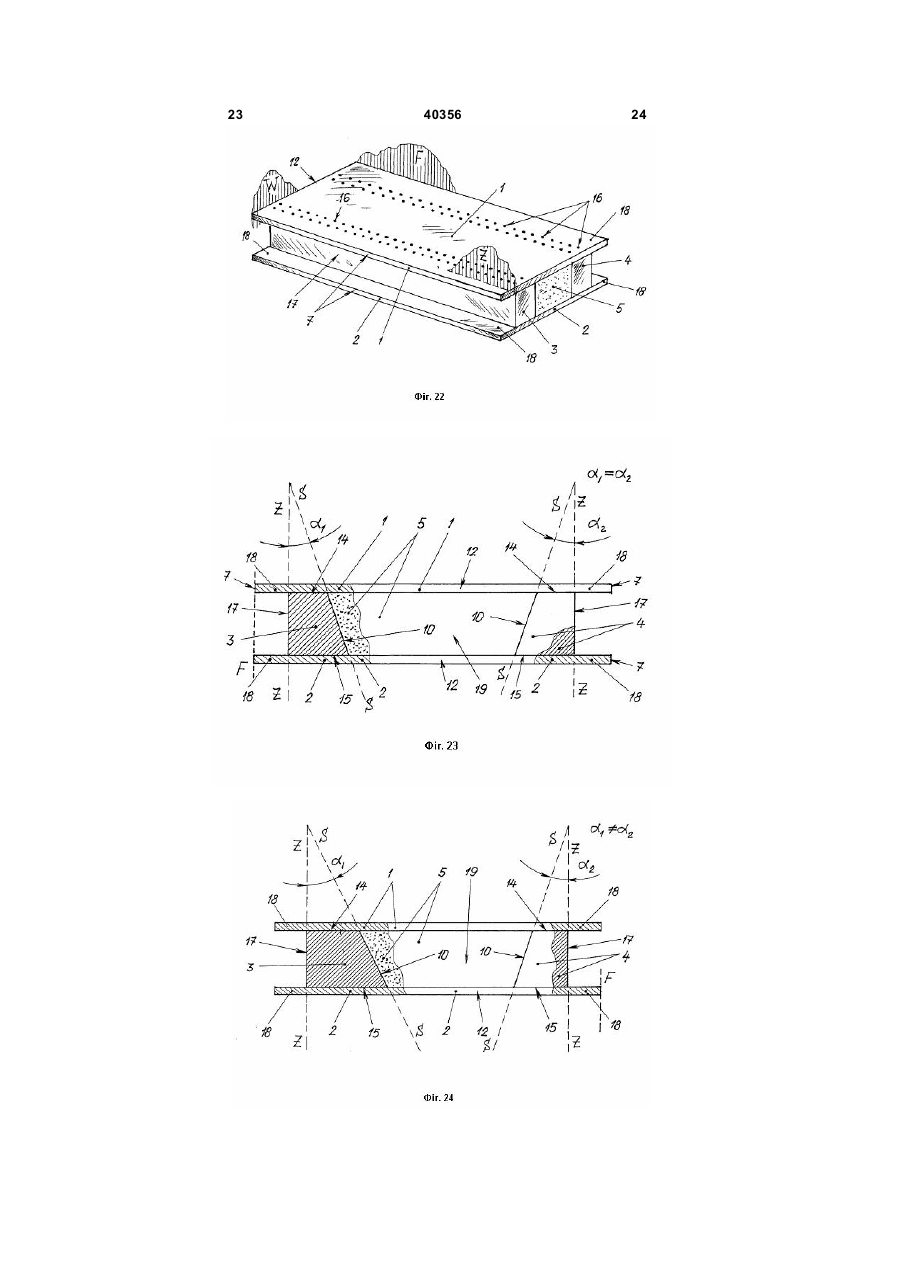

1. Теплозахисний панельний пристрій, що містить дві зовнішні панелі, два елементи жорсткості та утеплювач, що з'єднані між собою за допомогою клейової сполуки, при цьому зовнішні панелі розташовані паралельно між собою відносно своїх площин, елементи жорсткості розташовані паралельно між собою в районі торців зовнішніх панелей, утеплювач розташований в порожнині, що утворена внутрішніми поверхнями зовнішніх панелей і внутрішніми гранями елементів жорсткості, причому зовнішні панелі виконано з фанери типу ФСФ чи OSB товщиною від 4 мм до 15 мм, елементи жорсткості виконано з дерева, утеплювач виконано з пенопласту чи аналогічного за властивостями теплоізоляційного матеріалу, зазор між внутрішніми поверхнями зовнішніх панелей виконано постійним та не менше їх товщини, торцеві частини елементів жорсткості виконано розташованими в площині, що проходить по торцевому зрізу зовнішніх панелей і перпендикулярно поздовжній осі кожного з елементів жорсткості, елементи жорсткості виконано краще однаковими у поперечному перерізі по всій своїй довжині та з паралельним розташуванням граней, що контактують з внутрішньою поверхнею зовнішніх панелей, при цьому елементи жорсткості виконано чотиригранними, а клейова сполука нанесена на внутрішні поверхні зовнішніх панелей, з якими контактують відповідні грані елементів жорсткості та утеплювач, який відрізняється тим, що він додатково містить елементи кріплення, розташовані в смузі торцевої частини зовнішньої панелі над гранню елемента жорсткості, яка примикає до внутрішньої поверхні зазначеної зовнішньої панелі, 2 (19) 1 3 40356 4 4. Теплозахисний панельний пристрій за п. 1, який зовнішніх панелей, або під різними кутами у той чи відрізняється тим, що елементи кріплення розінший бік відносно геометричного центра торцевої ташовані з кроком між собою та відстанню між частини утеплювача. рядами не менше 5-10 мм. Корисна модель відноситься до галузі будівництва, зокрема, до будівельних панелей типу «сендвич», призначених для теплоізоляції стель, стін або підлог, а саме, до теплозахисних панельних пристроїв, призначених для систем обігріву стель, стін або підлог. Відомий панельний пристрій для систем обігріву стель, стін або підлог, що містить каркас з тонколистового оцинкованого профілю товщиною 0,5мм, перегородки із деревини, листову зовнішню і внутрішню обшивку із водостійкої фанери товщиною 10-15мм та заповнювач у вигляді базальтових прошивочних матів, при цьому каркас встановлений по периметру панелі, заповнювач розміщений у внутрішній порожнині панельного пристрою, що створена зовнішньою та внутрішньою обшивками та перегородками, причому каркас з'єднаний із листовою зовнішньою і внутрішньою обшивками за допомогою оцинкованих саморізів [1]. До недоліків відомого панельного пристрою для систем обігріву стель, стін або підлог відноситься те, що не забезпечується надійне та міцне з'єднання зовнішніх панелей з силовими елементами, щільність прилягання наповнювача до внутрішніх граней зазначених силових елементів. Відомий панельний пристрій для систем обігріву стель, стін або підлог, що містить дерев'яний каркас, утеплювач та зовнішню і внутрішню обшивки, при цьому зазначений дерев'яний каркас містить стійки, прогони, обв'язочні балки, розкіси та додаткові елементи, утеплювач розміщений у внутрішній порожнині каркасу між зовнішньою та внутрішньою обшивками і зовнішніми стійками [2]. До недоліків відомого панельного пристрою для систем обігріву стель, стін або підлог відноситься те, що не забезпечується надійне та міцне з'єднання зовнішніх панелей з силовими елементами, щільність прилягання наповнювача до внутрішніх граней зазначених силових елементів. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, яке обрано за найближчий аналог (прототип), є теплозахисний панельний пристрій, що містить дві зовнішні панелі, два елемента жорсткості та утеплювач, що з'єднані між собою за допомогою клейової сполуки, при цьому зовнішні панелі розташовані паралельно між собою відносно своїх площин, елементи жорсткості розташовані паралельно між собою в районі торців зовнішніх панелей, утеплювач розташований в порожнині, що створена внутрішніми поверхнями зовнішніх панелей і внутрішніми гранями елементів жорсткості, причому зовнішні панелі виконано з фанери типу ФСФ чи OSB товщиною від 4мм до 15мм, елементи жорсткості виконано з дерева, утеплювач виконано з пенопласту чи аналогічного за властивостями теплоізоляційного матеріалу, зазор між внутрішніми поверхнями зовнішніх пане лей виконано постійним та не менше їх товщини, торцеві частини елементів жорсткості виконано розташованими в площині, що проходить по торцевому зрізу зовнішніх панелей і перпендикулярно поздовжньої осі кожного з елементів жорсткості, елементи жорсткості виконано кращо однаковими у поперечному перерізі по всій своїй довжині та з паралельним розташуванням граней, що контактують з внутрішньою поверхнею зовнішніх панелей, при цьому елементи жорсткості виконано чотиригранними, а клейова сполука нанесена на внутрішні поверхні зовнішніх панелей, з якими контактують відповідні грані елементів жорсткості та утеплювач [3]. До недоліків відомого панельного пристрою для систем обігріву стель, стін або підлог, який обраний за найближчий аналог (прототип), відноситься те, що не забезпечується надійне та міцне з'єднання зовнішніх панелей з силовими елементами, щільність прилягання наповнювача до внутрішніх граней зазначених силових елементів. В основу корисної моделі покладено задачу шляхом застосування елементів кріплення для з'єднання зовнішніх панелей з силовими елементами забезпечити надійне та міцне з'єднання зазначених зовнішніх панелей з силовими елементами панельного пристрою для систем обігріву стель, стін або підлог. Суть корисної моделі в теплозахисному панельному пристрої, що містить дві зовнішні панелі, два елемента жорсткості та утеплювач, що з'єднані між собою за допомогою клейової сполуки, при цьому зовнішні панелі розташовані паралельно між собою відносно своїх площин, елементи жорсткості розташовані паралельно між собою в районі торців зовнішніх панелей, утеплювач розташований в порожнині, що створена внутрішніми поверхнями зовнішніх панелей і внутрішніми гранями елементів жорсткості, причому зовнішні панелі виконано з фанери типу ФСФ чи OSB товщиною від 4мм до 15мм, елементи жорсткості виконано з дерева, утеплювач виконано з пенопласту чи аналогічного за властивостями теплоізоляційного матеріалу, зазор між внутрішніми поверхнями зовнішніх панелей виконано постійним та не менше їх товщини, торцеві частини елементів жорсткості виконано розташованими в площині, що проходить по торцевому зрізу зовнішніх панелей і перпендикулярно поздовжньої осі кожного з елементів жорсткості, елементи жорсткості виконано кращо однаковими у поперечному перерізі по всій своїй довжині та з паралельним розташуванням граней, що контактують з внутрішньою поверхнею зовнішніх панелей, при цьому елементи жорсткості виконано чотиригранними, а клейова сполука нанесена на внутрішні поверхні зовнішніх панелей, з якими контактують відповідні грані елементів жорсткості та утеплювач, полягає в тому, що він додатково містить елементи кріплення, розташовані в смузі 5 40356 6 різними, габарити елементів жорсткості у попеторцевої частини зовнішньої панелі над гранью речному перерізі виконано або із співвідношенелемента жорсткості, яка примикає до внутріням 1:1 щодо протилежних граней, або з різними шньої поверхні зазначеної зовнішньої панелі, за величиною протилежними гранями, грані елеторцеві частини зовнішніх панелей, уздовж яких мента жорсткості, що контактують із внутрішньою розташовані елементи жорсткості, виконано виповерхнею зовнішніх панелей, виконано шириступаючими за площину зовнішньої грані зазнаною не менше 20...25мм, виступаючі за зовнішню ченого елемента жорсткості на величину не менгрань елемента жорсткості торцеві частини зовше товщини зовнішньої панелі. Суть корисної нішніх панелей виконано однаковими за шириною моделі полягає і в тому, що зовнішні панелі викота геометричними формами в плані, торці вистунано або однаковими за товщиною, або різними, паючих частин зовнішніх панелей розташовані в габарити елементів жорсткості у поперечному одній площині, що паралельна площині зовнішперерізі виконано або із співвідношенням 1:1 щоньої грані елемента жорсткості, причому вільні до протилежних граней, або з різними за величиторцеві частини утеплювача розташовані в плоною протилежними гранями, грані елемента жорщині, що проходить по торцях елементів жорстсткості, що контактують із внутрішньою кості, елементи жорсткості виконано або без проповерхнею зовнішніх панелей, виконано ширисочення їх спеціальними речовинами, що ною не менше 20...25мм, виступаючі за зовнішню забезпечують вологостійкість деревини, або з грань елемента жорсткості торцеві частини зовпросоченням зазначеними речовинами, грань нішніх панелей виконано однаковими за шириною елемента жорсткості, яка контактує з утеплювата геометричними формами в плані, торці вистучем, розташована або паралельно грані, що є паючих частин зовнішніх панелей розташовані в зовнішньою, або в площині, що розташована під одній площині, що паралельна площині зовнішкутом до площини зазначеної зовнішньої грані, ньої грані елемента жорсткості. Суть корисної грань елемента жорсткості, яка контактує з утепмоделі полягає також і в тому, що вільні торцеві лювачем, виконана або плоскою, або будь-якої частини утеплювача розташовані в площині, що іншої форми, а елементи кріплення розташовані проходить по торцях елементів жорсткості, елев один або більше рядів, при виконанні елементів менти жорсткості виконано або без просочення їх жорсткості в поперечному перерізі з різними за спеціальними речовинами, що забезпечують вовеличиною протилежними гранями, найменша за логостійкість деревини, або з просоченням завеличиною грань зазначеного елемента жорсткозначеними речовинами, грань елемента жорсткості виконана величиною не менше товщини зовсті, яка контактує з утеплювачем, розташована нішньої панелі, при закріпленні елементів жорстабо паралельно грані, що є зовнішнью, або в кості між зовнішніми панелями, площини площині, що розташована під кутом до площини нахилених граней зазначених елементів жорсткозазначеної зовнішньої грані, грань елемента жорсті розташовані або під однаковим кутом до одністкості, яка контактує з утеплювачем, виконана єї з зовнішніх панелей, або під різними кутами у або плоскою, або будь-якої іншої форми, а елетой чи інший бік відносно геометричного центру менти кріплення розташовані в один або більше торцевої частини утеплювача, а елементи кріпрядів. Новим в корисній моделі є те, що при вилення розташовані з шагом між собою та видаконанні елементів жорсткості в поперечному пеленням між рядами не менше 5...10мм. рерізі з різними за величиною протилежними граТаким чином, теплозахисний панельний принями, найменша за величиною грань зазначеного стрій, що заявляється, відповідають критерію елемента жорсткості виконана величиною не корисної моделі «новизна». менше товщини зовнішньої панелі, при закріпСуть технічного рішення пояснюється за доленні елементів жорсткості між зовнішніми панепомогою ілюстрацій, де на Фіг.1 показана конслями, площини нахилених граней зазначених труктивно-компонувальна схема теплозахисного елементів жорсткості розташовані або під однапанельного пристрою, що заявляється, на Фіг.2-3 ковим кутом до однієї з зовнішніх панелей, або показані схеми конструктивного виконання теплопід різними кутами у той чи інший бік відносно захисного панельного пристрою, що заявляється геометричного центру торцевої частини утеплю(на виді з верхньої/нижньої торцевої частини), на вача, а елементи кріплення розташовані з шагом Фіг.4 показана схема конструктивного виконання між собою та видаленням між рядами не менше теплозахисного панельного пристрою, що заяв5...10мм. ляється (на виді збоку), на Фіг.5 показана схема Порівняльний аналіз технічного рішення із розкладання теплозахисного панельного припрототипом дозволяє зробити висновок, що тепстрою, що заявляється, на конструктивні елеменлозахисний панельний пристрій, який заявляєтьти, на Фіг.6-7 показані схеми конструктивного ся, відрізняється тим, що він додатково містить виконання теплозахисного панельного пристрою, елементи кріплення, розташовані в смузі торцещо заявляється, на Фіг.8 показаний варіант консвої частини зовнішньої панелі над гранню елеметруктивного виконання елемента жорсткості (у нта жорсткості, яка примикає до внутрішньої попоперечному перетині), на Фіг.9 показана схема верхні зазначеної зовнішньої панелі, торцеві збирання теплозахисного панельного пристрою, частини зовнішніх панелей, уздовж яких розтащо заявляється, з конструктивних елементів, шовані елементи жорсткості, виконано виступаювключаючи встановлення елементів кріплення, чими за площину зовнішньої грані зазначеного на Фіг.10 показана схема розташування площин F елемента жорсткості на величину не менше тові Z відносно торців зовнішніх панелей та зовнішщини зовнішньої панелі, при цьому зовнішні паньої грані елемента жорсткості, на Фіг.11-14 поканелі виконано або однаковими за товщиною, або 7 40356 8 позиції 1 і 2), з якими контактують відповідні грані зані схеми конструктивного виконання елемента (позиції 14 і 15) елементів жорсткості (відповідно, жорсткості (у поперечному перетині), на Фіг.15 позиції 3 і 4) та утеплювач 5 (див. схему на Фіг.2). показана схема розташування елементів жорстТеплозахисний панельний пристрій додатково кості відносно торців зовнішніх панелей, на Фіг.16 містить елементи кріплення 16, розташовані в показана схема розташування площини S відноссмузі торцевої частини зовнішньої панелі (відпоно площини Z щодо протилежних зовнішньої та відно, позиція 1 і 2) над гранню (відповідно, 14 і внутрішньої граней елемента жорсткості, на 15) елемента жорсткості (позиції 3 і 4), яка приФіг.17-21 показані варіанти конструктивного викомикає до внутрішньої поверхні (відповідно, позинання внутрішньої грані елемента жорсткості, на ції 8 і 9) зазначеної зовнішньої панелі (відповідно, Фіг.22 показаний зовнішній вигляд теплозахиснопозиція 1 і 2) (див. Фіг.1-3 та Фіг.9). Торцеві часго панельного пристрою, що заявляється, з N тини 7 зовнішніх панелей (позиція 1 і 2), уздовж рядами встановлених елементів кріплення, на яких розташовані елементи жорсткості (позиції 3 і Фіг.23-25 показані варіанти розташування пло4), виконано виступаючими за площину Z зовнішщин S відносно однієї із зовнішніх панелей тепньої грані 17 зазначеного елемента жорсткості лозахисного панельного пристрою, що заявля(відповідно, позиції 3 і 4) на величину b не менше ється, на Фіг.26 показана схема конструктивного товщини 8 зовнішньої панелі (позиція 1 і 2) (див. виконання утеплювача, на Фіг.27 показаний варісхеми на Фіг.1-5, Фіг.7, Фіг.9-10). Габарити елеант конструктивного виконання теплозахисного ментів жорсткості (позиції 3 і 4) у поперечному панельного пристрою, що заявляється, із зовнішперерізі виконано або із співвідношенням 1:1 щоніми панелями, одна з яких є більшою за товщидо протилежних граней (відповідно, граней 14 і ною, ніж інша. 15 та граней 10 і 17) (див. схему на Фіг.8 та Теплозахисний панельний пристрій, як варіФіг.11), або з різними за величиною протилежниант конструктивного виконання, містить (див. ми гранями (відповідно, гранями 14 і 15 та гранясхеми на Фіг.1-3 та Фіг.22) дві зовнішні панелі ми 10 і 17) (див. схему на Фіг.12-14). Зазначені (відповідно, позиції 1 і 2), два елемента жорсткограні (позиції 14 і 15) елемента жорсткості (позисті (відповідно, позиції 3 і 4) та утеплювач 5, що ції 3 і 4), що контактують із внутрішньою поверхз'єднані між собою за допомогою клейової сполунею (відповідно, позиції 8 та 9) зовнішніх панелей ки 6 (див. схему на Фіг.2). Зовнішні панелі (відпо(відповідно, позиції 1 і 2), виконано шириною h не відно, позиції 1 і 2) розташовані паралельно між менше 20...25мм (див. Фіг.2-3, 5-8). Виступаючі за собою відносно своїх площин Q1 і Q2 (див. схеми зовнішню грань 17 елемента жорсткості (або пона Фіг.2-3). Елементи жорсткості (відповідно, позиція 3, або позиція 4) торцеві частини 18 зовнішзиції 3 і 4) розташовані паралельно між собою в ніх панелей (позиції 1 і 2) виконано однаковими районі торців 7 зовнішніх панелей (відповідно, за шириною b та геометричними формами в плапозиції 1 і 2) (див. Фіг.1-3, Фіг.5-7 та Фіг.15). Утепні (див. схему на Фіг.1-3, Фіг.6-7, Фіг.10 та Фіг.15). лювач 5 розташований в порожнині, що створена Торці 7 виступаючих частин 18 зовнішніх панелей внутрішніми поверхнями 8 та 9, відповідно, зов(позиції 1 і 2) розташовані в одній площині F, що нішніх панелей 1 і 2, і внутрішніми гранями 10 паралельна площині Z зовнішньої грані 17 елеелементів жорсткості (відповідно, позиції 3 і 4) мента жорсткості (позиції 3 і 4) (див. Фіг.10). (див. схему на Фіг.5). Технологічно зовнішні паКонструктивно вільні торцеві частини 19 утеплюнелі (позиції 1 і 2) виконано з фанери типу ФСФ вача 5 розташовані в площині W, що проходить чи OSB товщиною 6 від 4мм до 15мм (див. схему по торцях 11 елементів жорсткості (позиції 3 і 4) на Фіг.2-6). Елементи жорсткості (відповідно, по(див. схему на Фіг.4). Елементи жорсткості (позизиції 3 і 4) технологічно виконано з дерева. Утепції 3 і 4) технологічно виконано або без просолювач 5 технологічно виконано з пенопласту чи чення їх спеціальними речовинами, що забезпеаналогічного за властивостями теплоізоляційного чують вологостійкість деревини, або з матеріалу. Конструктивно зазор f між внутрішніми просоченням зазначеними речовинами. Грань 10 поверхнями 8 та 9 зовнішніх панелей (відповідно, елемента жорсткості (позиція 3 або 4), яка контапозиції 1 і 2) виконано постійним та не менше їх ктує з утеплювачем 5, розташована або паралетовщини 5 (див. схеми на Фіг.2-4 та Фіг.6-7). Торльно грані 17, що є зовнішнью (див. схеми на цеві частини 11 елементів жорсткості (відповідно, Фіг.1-3, 5-14), або в площині S, що розташована позиції 3 і 4) виконано розташованими в площині W, що проходить по торцевому зрізу 12 зовнішніх під кутом a до площини Z зазначеної зовнішньої панелей (позиції 1 і 2)і перпендикулярно поздовграні 17 (див. схему на Фіг.16). Грань 10 елеменжньої осі 13 кожного з елементів жорсткості (відта жорсткості (позиція 3 або 4), яка контактує з повідно, позиції 3 і 4) (див. схему на Фіг.4). Елебічною поверхнею 20 (див. Фіг.26) утеплювача 5, менти жорсткості (позиції 3 і 4) виконано краще виконана або плоскою (див. схеми на Фіг.1-3, однаковими у поперечному перерізі (див. Фіг.5-7) Фіг.5-14), або будь-якої іншої форми (див. схеми по всій своїй довжині L та з паралельним розтана Фіг.17-21). Елементи кріплення 16 розташовані шуванням граней (відповідно, позиції 14 і 15), що в один (див. схему на Фіг.1-3 та Фіг.9), або більше контактують з внутрішньою поверхнею (відповідрядів (див. схему на Фіг.22). При виконанні елено, позиції 8 і 9) зовнішніх панелей (відповідно, ментів жорсткості (позиція 3 або 4) в поперечнопозиції 1 і 2) (див. схему на Фіг.1-8). Елементи му перерізі з різними за величиною протилежнижорсткості (відповідно, позиції 3 і 4) виконано ми гранями (відповідно, гранями 14 і 15 та краще чотиригранними (див. Фіг.1-8), а клейова гранями 10 і 17), найменша за величиною грань сполука 6 нанесена на внутрішні поверхні (відпозазначеного елемента жорсткості (позиція 3 або відно, позиції 8 і 9) зовнішніх панелей (відповідно, 4) виконана величиною не менше товщини d зов 9 40356 10 не менше товщини б зовнішньої панелі (позиції 1 нішньої панелі (позиція 1 і 2). При закріпленні і 3). Грань (позиція 10) елемента жорсткості (поелементів жорсткості (позиція 3 і 4) між зовнішнізиції 3 і 4), яка контактує з наповнювачем 5, розми панелями (позиція 1 і 2), площини нахилених ташовують або паралельно грані 17, що є зовніграней 10 зазначених елементів жорсткості (пошнью при зібраній конструкції теплозахисного зиція 3 і 4) розташовані або під однаковим кутом панельного пристрою, який заявляється (див. a до однієї з зовнішніх панелей (позиція 1 або 2) Фіг.1-15), або в площині S, що розташована під (a 1=a 2) (див. схему на Фіг.23), або під різними кутом a до площини Z зазначеної зовнішньої гракутами а (a 1¹a 2) у той чи інший бік відносно геоні 17 елемента жорсткості (позиції 3 і 4) (див. схеметричного центру торцевої частини 19 утеплюми на Фіг.16 та на Фіг.23-25). вача 5 (див. схеми на Фіг.24-25). Технологічно При цьому площини нахилених граней 10 різелементи кріплення 16 розташовані з шагом між них елементів жорсткості (позиції 3 і 4) виконують собою та видаленням між рядами не менше розташованими або під однаковим кутом a до 5...10мм (див. Фіг.22). Технологічно зовнішні паоднієї з зовнішніх панелей (позиція 1 або 2) нелі (позиція 1 або 2) виконано або однаковими (a 1=a 2) (див. схему на Фіг.23), або під різними за товщиною d (див. схему на Фіг.1-3 та Фіг.4-10, кутами а (a 1¹a 2) у той чи інший бік відносно геоде d 1=d 2, відповідно до позицій 1 і 2), або різними метричного центру торцевої частини 19 утеплю(див. схему на Фіг.27, де d 1¹d 2, відповідно до повача 5 (див. схеми на Фіг.24-25). зицій 1 і 2). Технологічно елементи жорсткості (позиції 3 і Теплозахисний панельний пристрій викорис4) виконують або без просочення спеціальними товується таким чином. речовинами, що забезпечують вологостійкість, Попередньо виготовляють конструктивні або з просоченням зазначеними речовинами. елементи зазначеного теплозахисного панельноТехнологічно зовнішні панелі (позиції 1 і 2) го пристрою, а саме, зовнішні панелі 1 і 2, елемевиконують з фанери типу ФСФ чи OSB товщиною нти жорсткості 3 і 4 та утеплювач 5. Додатково б від 4мм до 15мм. При цьому одну із зовнішніх підготовляють елементи кріплення 16, наприпанелей комплекту (в комплект входять дві панеклад, металеві цвяхи, шурупи, саморізи тощо. лі - панель 1 та панель 2, див. схеми на Фіг.1-3, Також додатково підготовляють клейову сполуку на Фіг.22, на Фіг.5 та на Фіг.9) виготовляють за 6. товщиною d, що дорівнює товщині d іншої панелі Конструктивно елементи жорсткості (позиції 3 (див. схему на Фіг.2-3, де d 1=d 2, відповідно до і 4) готовлять з дерева, при цьому конструктивно елементи жорсткості (позиції 3 і 4) виконують позицій 1 і 2), або за товщиною d більшою чи мекраще чотиригранними. Елементи жорсткості ншою відносно товщини іншої зовнішньої панелі (позиції 5 і 6) виконують краще однаковими у по(див. схему на Фіг.27, де d 1¹d 2, відповідно до поперечному перерізі по всій своїй довжині L (з одзицій 1 і 2). Зовнішні панелі (позиції 1 і 2) виконунаковою довжиною L комплекту елементів жорстють переважно прямокутної форми - квадратникості - позиції 3 і 4) та з паралельним ми або з різними за довжиною сторонами (полиці розташуванням граней 14 і 15, що будуть контак18 - аналогічно). тувати із внутрішньою поверхнею (відповідно, Утеплювач 5 (див. Фіг.9 та Фіг.26) виконують позиції 8 і 9) зовнішніх панелей (позиції 1 і 2) з пінопласту чи аналогічного за властивостями (див. Фіг.5-6). Конструктивно габарити елементів теплоізоляційного матеріалу. Утеплювач 5 викожорсткості (позиції 3 і 4) у поперечному перерізі нують з паралельними гранями, що будуть контавиконано або із співвідношенням 1:1 щодо проктувати з внутрішніми поверхнями (позиції 8 і 9) тилежних граней, відповідно, позиції 10 і 17, або зовнішніх панелей, відповідно, позиції 1 і 2, з папозиції 14 і 15 (див. Фіг.8 та Фіг.11), або з різними ралельними торцевими частинами 19 та з бічниза величиною протилежними гранями, відповідно, ми поверхнями такого профілю, якого профілю (позиції 10 і 17, або позиції 14 і 15) (див. схеми на буде виконана внутрішня грань 10 елемента жорФіг.1-3, 5-7, 12-14 та на Фіг.27). Грані 14 і 15 елесткості (позиції 3 і 4) (див. Фіг.1-2, Фіг.26). Бічні ментів жорсткості (позиції 3 і 4), що будуть контаграні 20 утеплювача 5 виконують довжиною L1, ктувати із внутрішньою поверхнею (відповідно, що дорівнює довжині L комплекту елементів жорпозиції 8 і 9) зовнішніх панелей (відповідно, позисткості - позиції 3 і 4 (див. схему на Фіг.1, Фіг.9, ції 1 і 2), виконують шириною h не менше Фіг.15 та на Фіг.26). 20...25мм (див. Фіг.2-3, 5-8, 10-12). Грань (позиція Після виготовлення конструктивних елемен10) елементів жорсткості (позиції 3 і 4), яка буде тів (позиції 1-2, позиції 3-4, позиция 5) теплозахиконтактувати з наповнювачем 5 (у внутрішній сного панельного пристрою, що заявляється, та порожнині, що створена внутрішніми поверхнями підготовці елементів кріплення 16 і клейової спо(позиції 8 і 9) зовнішніх панелей, відповідно, полуки 6, здійснюють заходи щодо збирання зазназиції 1 і 2 (див. Фіг.5 та Фіг.9) і внутрішніми гранячених конструктивних елементів в єдину конструми 10 елементів жорсткості (позиції 3 і 4), викокцію, що буде являти собою теплозахисний нують або плоскою (див. Фіг.1-14, Фіг.23-25 та панельний пристрій (для наступного використанФіг.27), або будь-якої іншої форми (див. Фіг.17ня при будівництві житлових приміщень). 21). При конструктивному виконанні елементів Як варіант технологічного процессу збирання жорсткості (позиції 3 і 4) в поперечному перерізі з конструктивних елементів (позиції 1-2, позиції 3різними за величиною протилежними гранями 4, позиция 5) теплозахисного панельного при(відповідно, грані 14 і 15 та грані 10 і 17), найстрою в єдину конструкцію, що буде після зборки меншу за величиною грань зазначеного елеменявляти собою панельний пристрій для систем та жорсткості (позиції 3 і 4) виконують шириною 11 40356 12 При виконанні зазначених заходів зовнішні обігріву стель, стін або підлог, попередньо на панелі (позиції 1 і 2) будуть розташовані паралезовнішніх панелях (на панелі 1 та на панелі 2) льно між собою відносно своїх площин, відповідвідміряють від торців 7 відступ шириною b, який но, площини Q1 і площини Q2 (див. схему на Фіг.2 вибирається попередніми розрахунками (полиця та Фіг.7), при цьому конструктивно зазор f між 18 - див. Фіг.2-3) (між якими на внутрішній повервнутрішніми поверхнями (позиції 8 і 9) зовнішніх хні 8 чи 9, у відповідності до панелей 1 чи 2, пепанелей (відповідно, позиції 1 і 2) буде постійним редбачають подальше нанесення клейової сполуки 6). та не менше товщини 5 (f³d) зовнішніх панелей Далі на визначену між виступами (полицями (позиції 1 і 2) (див. схему на Фіг.3 та Фіг.6-7). Уте18) поверхню панелей 1 чи 2 наносять шар клеплювач 5 таким чином буде конструктивно і техйової сполуки 6 (при цьому зазначені поверхні 8 нологічно розташованим в порожнині, що створечи 9 відповідних зовнішніх панелей 1 чи 2 будуть на внутрішніми поверхнями (позиції 8 і 9) внутрішніми після зборки теплозахисного панезовнішніх панелей, відповідно, позиції 1 і 2 (див. льного пристрою, який заявляється). Фіг.1-3, Фіг.6-7 та Фіг.9) і внутрішніми гранями 10 Після цього на зовнішню панель (наприклад, елементів жорсткості (позиції 3 і 4) (див. схему на панель 2 - згідно зі схемою на Фіг.1 та Фіг.9), на Фіг.9 та Фіг.1-3). якій відмічений відступ шириною b (полиця 18), Закінчують процес зборки теплозахисного укладають елементи жорсткості 3 і 4, при цьому панельного пристрою (який заявляється) тим, що зазначені силові елементи 3 і 4 укладають так, за допомогою елементів кріплення 16 здійснюють щоб їх зовнішні грані 17 збігалися за напрямком додаткове укріплення зовнішніх панелей 1 і 2 до торцевої частини 7 зазначеної панелі 2 і були елементів жорсткості 3 і 4, при цьому елементи паралельні зазначеним торцям 7. Конструктивно кріплення 16, розташовують/встановлюють в елементи жорсткості (позиції 3 і 4) розташовують смузі верхньої частини зовнішньої панелі (позиції паралельно між собою в районі торців 7 зазначе1 і 2) над гранню (позиція 14 і 15) кожного елеменої зовнішньої панелі (позиція 2) (див. Фіг.15). нта жорсткості (позиції 3 і 4), яка примикає до Технологічно елементи жорсткості (позиції 3 і 4) внутрішньої поверхні (позиції 8 і 9) зазначеної укладають так, щоб торцеві частини 11 елементів зовнішньої панелі (позиції 1 і 2) (див. Фіг.1-2 та жорсткості (позиції 3 і 4) були розташованими в Фіг.9). площині W, що проходить по торцевому зрізу 12 У зібраної конструкції (а саме, в теплозахисзовнішніх панелей (позиції 1 і 2) (див. Фіг.4). ному панельному пристрої - див. Фіг.1) торцеві Далі змазують клейовою сполукою 6 або грачастини 7 обох зовнішніх панелей, а саме, панелі ні 10 елементів жорсткості 3 і 4 (грані 10 є внут1 та панелі 2, уздовж яких розташовані елементи рішніми щодо кожного із зазначених елементів жорсткості (позиції 3 і 4), будуть виступати за жорсткості 3 і 4), або зовнішні грані 20 утеплюваплощину Z зовнішньої грані 17 зазначеного елеча 5. мента жорсткості (позиції 3 і 4) на величину b Після цього між елементами жорсткості (по(полиця 18) не менше товщини d зовнішньої пазиції 3 і 4) укладають утеплювач 5, при цьому нелі (позиції 1 і 2) (див. Фіг.1-7, Фіг.9-10 та Фіг.27). утеплювач 5 укладають із щільним приляганням Виступаючі за зовнішню грань 17 елемента своїх площин 20, відповідно, до внутрішньої пожорсткості (позиції 3 і 4) торцеві частини 18 зовверхні 9 зовнішньої панелі (позиції 2) (згідно зі нішніх панелей 1 і 2 повинні бути однаковими за схемою на Фіг.1 та Фіг.5 і Фіг.9) та до внутрішніх величиною b та геометричними формами в плані граней 10 елементів жорсткості 3 і 4 (див. Фіг.5 та (див. Фіг.1-2) та розташованими в одній площині Фіг.9). F, що паралельна площині Z зовнішньої грані 17 Після цього беруть другу (з комплекту) зовніелемента жорсткості (позиції 3 і 4) (див. Фіг.1-3, шню панель (наприклад, панель 1, згідно зі схеФіг.6-7, Фіг.10 та Фіг.15). Вільні торцеві частини мою на Фіг.1 та Фіг.9, на внутрішню поверхню 8 19 утеплювача 5 повинні бути розташованими в якої попередньо була нанесена клейова сполука площині W, що проходить по торцях 12 зовнішніх 6) і накладають її на попередньо укладені на папанелей 1 і 2 та по торцях 11 елементів жорстконель 2 (а саме, на поверхню 9, згідно зі схемою сті (позиції 3 і 4) (див. Фіг.4 та Фіг.9). на Фіг.1-3 та Фіг.9) елементи жорсткості 3 і 4 та Підготовлені таким чином теплозахисні панеутеплювач 5, при цьому зазначену панель 1 льні пристрої, конструкція яких заявляється, при укладають стороною (позиція 8), на яку нанесена будівництві житлових приміщень стикуються між клейова сполука 6. собою за спеціальною технологією, утворюючи При складанні зазначених конструктивних при цьому теплоізолюючий шар для конструктивелементів (позиції 1-2, позиції 3-4, позиция 5) них елементів житлового приміщення. теплозахисного панельного пристрою у конструкПідвищення ефективності застосування тепцію типу «сендвич», здійснюють заходи щодо лозахисного панельного пристрою, що заявлящільного прилягання (наприклад, під тиском) одється, у порівнянні з прототипом, досягається за нієї зовнішньої панелі, наприклад, панелі 1 до рахунок того, що шляхом застосування елементів граней 14 елементів жорсткості 3 і 4 та до одної із кріплення підвищується якість і ефективність крісторін утеплювача 5, а другої панелі, відповідно, плення зовнішніх панелей до силових елементів, панелі 2 (див. схему на Фіг.2-3 та Фіг.6 і Фіг.27) до що особливо важливе при виготовленні длінноміграней 15 зазначених елементів жорсткості 3 і 4 рних панелей і при їх роботі на вигин (що можлита до другої із сторін утеплювача 5 та витримки ве при монтажу). Підвищення ефективності запід тиском протягом часу, що забезпечує тужастосування теплозахисного панельного віння клейової сполуки 6. пристрою, що заявляється, у порівнянні з прото 13 40356 14 2. Госстрой России. «Проектирование и типом, досягається і за рахунок того, що при вистроительство энергоэфективных одноквартиркористанні силових елементів, у яких внутрішня ных жилых домов с деревянным каркасом». СП грань розташована паралельно чи під кутом до 31-105-2002. Издание официальное. М., ФГУП зовнішньої грані, забезпечується щільне приляЦПП, 2002 - аналог. гання бічних стінок наповнювача до внутрішніх 3. «Балки та стояки дерев'яні. Технічні умограней силових елементів. ви». ТУ УВ2.6-20.3-25040391-001-2006. ЗатверДжерела інформації джені Мінбудом України №29 від 20.04.2006 1. Волга С.В., Молодих В.Л. «Система зовніпрототип. шніх стін із панелей «сендвич» зі схованим каркасом». «Будівництво України», Київ, №6, 2002 аналог. 15 40356 16 17 40356 18 19 40356 20 21 40356 22 23 40356 24 25 Комп’ютерна верстка Г. Паяльніков 40356 Підписне 26 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
