Картонна коробка з дахоподібним верхом (варіанти), спосіб герметизації її верхнього ребра (варіанти) та пристрій для його реалізації.

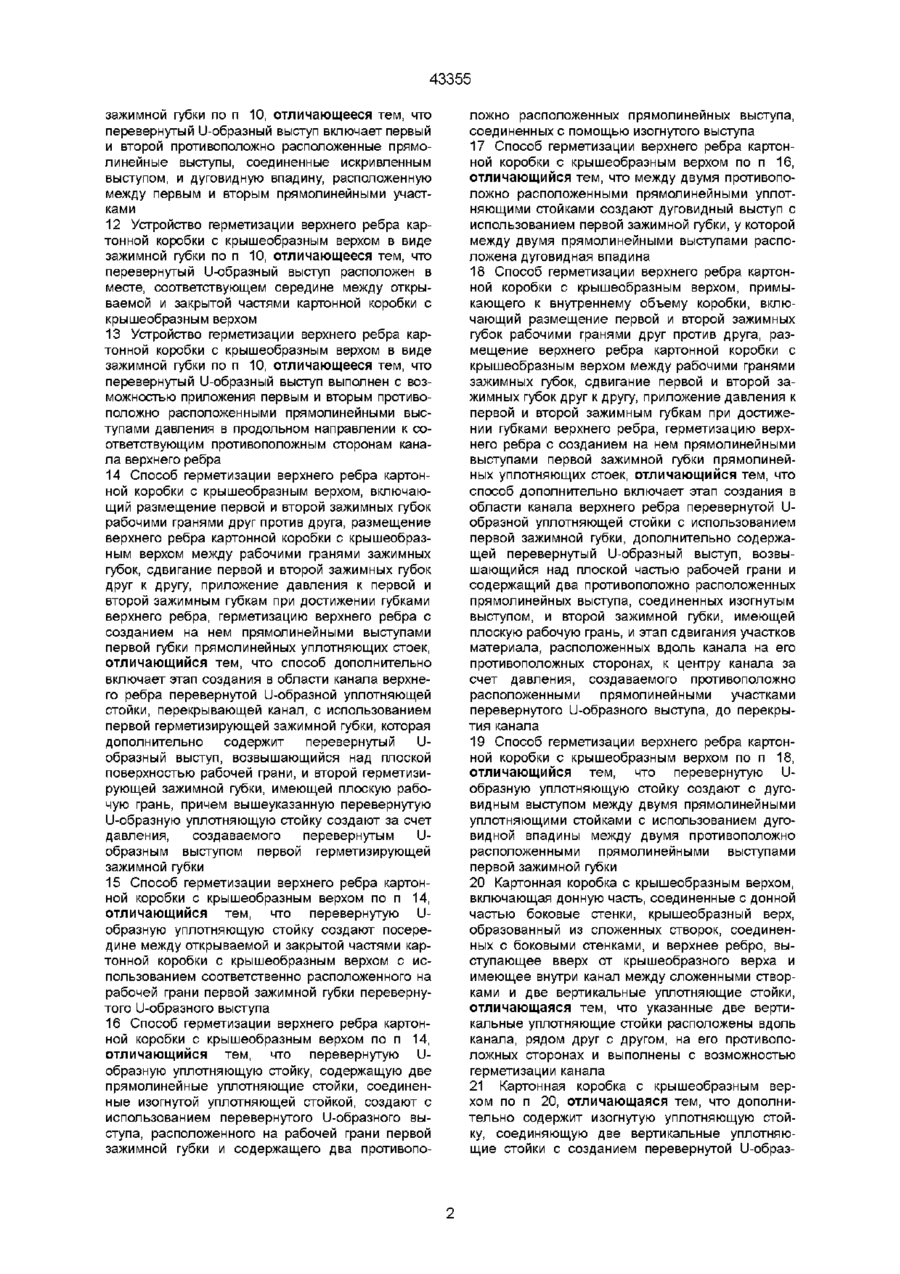

1 Картонная коробка с крышеобразным верхом, включающая донную часть, соединенные с донной частью боковые стенки, крышеобразный верх, образованный из сложенных створок, соединенных с боковыми стенками, и верхнее ребро, выступающее вверх от крышеобразного верха и имеющее внутри канал между сложенными створками, отличающаяся тем, что коробка дополнительно содержит перевернутую U-образную уплотняющую стойку, герметизирующую канал верхнего ребра 2 Картонная коробка с крышеобразным верхом по п 1, отличающаяся тем, что перевернутая Uобразная уплотняющая стойка содержит два противоположных прямолинейных участка, соединенных изогнутым участком, причем два противоположных прямолинейных участка расположены вдоль канала верхнего ребра на его противоположных сторонах 3 Картонная коробка с крышеобразным верхом по п 1, отличающаяся тем, что крышеобразный верх имеет открываемую часть и закрытую часть, соединенные верхним ребром, а перевернутая Uобразная уплотняющая стойка расположена на верхнем ребре посредине между открываемой частью и закрытой частью 4 Картонная коробка с крышеобразным верхом по п 1, отличающаяся тем, что верхнее ребро дополнительно содержит прямолинейную уплотняющую стойку 5 Картонная коробка с крышеобразным верхом по п 1, отличающаяся тем, что крышеобразный верх содержит первую, вторую, третью и четвертую створки крыши с линиями сгиба створок крыши, выполненные с возможностью образования крышеобразного верха путем сгибания по линиям сгиба, верхнее ребро содержит первую, вторую, Tanya третью и четвертую створки ребра с линиями сгиба створок ребра, образующие верхнее ребро и соединенные по линиям сгиба створок ребра с соответствующими створками крыши, причем верхнее ребро внутри между двумя сложенными противоположными створками ребра содержит канал, идущий от внутреннего объема коробки 6 Картонная коробка с крышеобразным верхом по п 5, отличающаяся тем, что перевернутая Uобразная уплотняющая стойка содержит два противоположно расположенных прямолинейных участка, соединенных изогнутым участком, причем два противоположных прямолинейных участка размещены на противоположных сторонах канала 7 Картонная коробка с крышеобразным верхом по п 6, отличающаяся тем, что крышеобразный верх имеет открываемую часть и расположенную напротив нее закрытую часть, соединенные верхним ребром, причем открываемая часть содержит по крайней мере одну линию сгиба, определяющую указанную открываемую часть, а перевернутая U-образная уплотняющая стойка расположена на верхнем ребре посередине между открываемой и закрытой частями 8 Картонная коробка с крышеобразным верхом по п 7, отличающаяся тем, что она дополнительно содержит первую и вторую прямолинейные уплотняющие стойки, расположенные на верхнем ребре у закрытой и открываемой частей крышеобразного верха соответственно 9 Картонная коробка с крышеобразным верхом по п 6, отличающаяся тем, что она дополнительно содержит прямолинейную уплотняющую стойку, расположенную на верхнем ребре 10 Устройство герметизации верхнего ребра картонной коробки с крышеобразным верхом в виде зажимной губки, содержащей рабочую грань с плоской поверхностью и прямолинейными выступами, возвышающимися над плоской поверхностью, и выполненной с возможностью приложения давления к поверхности верхнего ребра, отличающееся тем, что дополнительно содержит перевернутый Uобразный выступ, возвышающийся над плоской частью рабочей грани и выполненный с возможностью создания перевернутой U-образной уплотняющей стойки, герметизирующей канал верхнего ребра при приложении к верхнему ребру давления 11 Устройство герметизации верхнего ребра картонной коробки с крышеобразным верхом в виде О ю ю ГО ГО 43355 зажимной губки по п 10, отличающееся тем, что перевернутый U-образный выступ включает первый и второй противоположно расположенные прямолинейные выступы, соединенные искривленным выступом, и дуговидную впадину, расположенную между первым и вторым прямолинейными участками 12 Устройство герметизации верхнего ребра картонной коробки с крышеобразным верхом в виде зажимной губки по п 10, отличающееся тем, что перевернутый U-образный выступ расположен в месте, соответствующем середине между открываемой и закрытой частями картонной коробки с крышеобразным верхом 13 Устройство герметизации верхнего ребра картонной коробки с крышеобразным верхом в виде зажимной губки по п 10, отличающееся тем, что перевернутый U-образный выступ выполнен с возможностью приложения первым и вторым противоположно расположенными прямолинейными выступами давления в продольном направлении к соответствующим противоположным сторонам канала верхнего ребра 14 Способ герметизации верхнего ребра картонной коробки с крышеобразным верхом, включающий размещение первой и второй зажимных губок рабочими гранями друг против друга, размещение верхнего ребра картонной коробки с крышеобразным верхом между рабочими гранями зажимных губок, сдвигание первой и второй зажимных губок друг к другу, приложение давления к первой и второй зажимным губкам при достижении губками верхнего ребра, герметизацию верхнего ребра с созданием на нем прямолинейными выступами первой губки прямолинейных уплотняющих стоек, отличающийся тем, что способ дополнительно включает этап создания в области канала верхнего ребра перевернутой U-образной уплотняющей стойки, перекрывающей канал, с использованием первой герметизирующей зажимной губки, которая дополнительно содержит перевернутый Uобразный выступ, возвышающийся над плоской поверхностью рабочей грани, и второй герметизирующей зажимной губки, имеющей плоскую рабочую грань, причем вышеуказанную перевернутую U-образную уплотняющую стойку создают за счет давления, создаваемого перевернутым Uобразным выступом первой герметизирующей зажимной губки 15 Способ герметизации верхнего ребра картонной коробки с крышеобразным верхом по п 14, отличающийся тем, что перевернутую Uобразную уплотняющую стойку создают посередине между открываемой и закрытой частями картонной коробки с крышеобразным верхом с использованием соответственно расположенного на рабочей грани первой зажимной губки перевернутого U-образного выступа 16 Способ герметизации верхнего ребра картонной коробки с крышеобразным верхом по п 14, отличающийся тем, что перевернутую Uобразную уплотняющую стойку, содержащую две прямолинейные уплотняющие стойки, соединенные изогнутой уплотняющей стойкой, создают с использованием перевернутого U-образного выступа, расположенного на рабочей грани первой зажимной губки и содержащего два противопо ложно расположенных прямолинейных выступа, соединенных с помощью изогнутого выступа 17 Способ герметизации верхнего ребра картонной коробки с крышеобразным верхом по п 16, отличающийся тем, что между двумя противоположно расположенными прямолинейными уплотняющими стойками создают дуговидный выступ с использованием первой зажимной губки, у которой между двумя прямолинейными выступами расположена дуговидная впадина 18 Способ герметизации верхнего ребра картонной коробки с крышеобразным верхом, примыкающего к внутреннему объему коробки, включающий размещение первой и второй зажимных губок рабочими гранями друг против друга, размещение верхнего ребра картонной коробки с крышеобразным верхом между рабочими гранями зажимных губок, сдвигание первой и второй зажимных губок друг к другу, приложение давления к первой и второй зажимным губкам при достижении губками верхнего ребра, герметизацию верхнего ребра с созданием на нем прямолинейными выступами первой зажимной губки прямолинейных уплотняющих стоек, отличающийся тем, что способ дополнительно включает этап создания в области канала верхнего ребра перевернутой Uобразной уплотняющей стойки с использованием первой зажимной губки, дополнительно содержащей перевернутый U-образный выступ, возвышающийся над плоской частью рабочей грани и содержащий два противоположно расположенных прямолинейных выступа, соединенных изогнутым выступом, и второй зажимной губки, имеющей плоскую рабочую грань, и этап сдвигания участков материала, расположенных вдоль канала на его противоположных сторонах, к центру канала за счет давления, создаваемого противоположно расположенными прямолинейными участками перевернутого U-образного выступа, до перекрытия канала 19 Способ герметизации верхнего ребра картонной коробки с крышеобразным верхом по п 18, отличающийся тем, что перевернутую Uобразную уплотняющую стойку создают с дуговидным выступом между двумя прямолинейными уплотняющими стойками с использованием дуговидной впадины между двумя противоположно расположенными прямолинейными выступами первой зажимной губки 20 Картонная коробка с крышеобразным верхом, включающая донную часть, соединенные с донной частью боковые стенки, крышеобразный верх, образованный из сложенных створок, соединенных с боковыми стенками, и верхнее ребро, выступающее вверх от крышеобразного верха и имеющее внутри канал между сложенными створками и две вертикальные уплотняющие стойки, отличающаяся тем, что указанные две вертикальные уплотняющие стойки расположены вдоль канала, рядом друг с другом, на его противоположных сторонах и выполнены с возможностью герметизации канала 21 Картонная коробка с крышеобразным верхом по п 20, отличающаяся тем, что дополнительно содержит изогнутую уплотняющую стойку, соединяющую две вертикальные уплотняющие стойки с созданием перевернутой U-образ 43355 ной уплотняющей стоики 22 Способ герметизации верхнего ребра картонной коробки с крышеобразным верхом, примыкающего к внутреннему объему коробки, включающий размещение первой и второй зажимных губок рабочими гранями друг против друга, размещение верхнего ребра картонной коробки с крышеобразным верхом между рабочими гранями зажимных губок, сдвигание первой и второй зажимных губок друг к другу, приложение давления к первой и второй зажимным губкам при достижении губками поверхностей верхнего ребра, герметизацию верхнего ребра с созданием на нем двумя прямолинейными выступами первой зажимной губки двух прямолинейных уплотняющих стоек, отличающийся тем, что способ дополнительно включает этап сдвигания участков материала, расположенных вдоль канала верхнего ребра на его противоположных сторонах, к центральной части канала за счет давления, создаваемого прямолинейными выступами первой зажимной губки, до перекрытия канала, с использованием первой зажимной губки, два прямолинейных выступа которой расположены рядом друг с другом и выполнены с возможностью создания давления на противоположные стороны канала, и второй зажимной губки, имеющей плоскую рабочую грань 23 Способ герметизации верхнего ребра картон Данное изобретение относится к картонной коробке с крышеобразным верхом, которая служит герметичной емкостью для хранения как пищевых, таки непищевых продуктов, а также к устройству для ее герметизации и способу такой герметизации Картонные коробки с крышеобразным верхом известны в течение большей части двадцатого века Изготовление картонных коробок с крышеобразным верхом обычно начинается с изготовления прямоугольных заготовок из слоистого бумажного картона или аналогичного материала Один из слоев материала является защитным в том смысле, что он не пропускает жидкость, бактерии, запахи и т д Картонные заготовки снабжены большим числом линий надреза для облегчения складывания и превращения заготовки в картонную коробку После заполнения коробки содержимым ее верхние створки складываются в известную крышеобразную конфигурацию с образованием в ее верхней части ребра, которое герметизируется с помощью нагрева и/или приложения давления к противоположным его сторонам с помощью зажимных губок На этом процесс упаковки завершается При складывании верхних створок коробки и образовании крышеобразной конфигурации с верхним ребром, в среднем сечении верхнего ребра образуется канал Этот канал тянется от внутреннего объема картонной коробки наружу и соприкасается с полостью, в которой находится продукт Для исключения вытекания жидкости через ной коробки с крышеобразным верхом, примыкающего к внутреннему объему коробки по п 22, отличающийся тем, что дополнительно создают дуговидный выступ между двумя прямолинейными уплотняющими стойками с использованием первой зажимной губки, в которой между двумя противоположно расположенными прямолинейными выступами расположена дуговидная впадина 24 Картонная коробка с крышеобразным верхом по п 20, отличающаяся тем, что донная часть коробки включает крышеобразный низ, который образуют сложенные нижние створки, соединенные с боковыми стенками, и нижнее ребро, выступающее вниз от крышеобразного низа и имеющее внутри канал нижнего ребра между сложенными нижними створками и вторую пару вертикальных уплотняющих стоек, причем вертикальные уплотняющие стойки второй пары также расположены рядом друг с другом, вдоль канала нижнего ребра на его противоположных сторонах и выполнены с возможностью герметизации канала 25 Картонная коробка с крышеобразными верхом по п 24, отличающаяся тем, что первая и вторая пара вертикальных уплотняющих стоек на верхнем и нижнем ребрах соединены соответствующими изогнутыми уплотняющими стойками с образованием U-образных уплотняющих стоек соответственно на верхнем и нижнем ребрах этот канал его герметизируют с помощью зажимных губок путем формирования в месте канала дополнительного уплотнения за счет того, что, например, одна из зажимных губок имеет выступающую часть, а другая - соответствующую ей впадину, которые и формируют уплотнение Наиболее близкими к заявляемому изобретению являются картонная коробка, способ и устройство ее герметизации, описанные в патенте США № 5242701, опубл 07 09 1993 г Картонная коробка с крышеобразным верхом в соответствии с этим патентом включает донную часть, соединенные с донной частью боковые стенки, крышеобразный верх, образованный из сложенных створок, соединенных с боковыми стенками, и верхнее ребро, выступающее вверх от крышеобразного верха и имеющее внутри канал между сложенными створками Герметизация верхнего ребра осуществляется как вдоль всей его длины, так и дополнительно, повышенным давлением в специально выделенных местах с созданием на нем уплотняющих элементов, которые имеют форму вертикальных и горизонтальных уплотняющих стоек, а также круглых, или иной формы уплотнительных пятачков в области канала В качестве устройства, осуществляющего герметизацию верхнего ребра, используются две зажимные губки, каждая из которых содержит рабочую грань в виде базовой плоской поверхности и расположенных на ней выступов (у одной из зажимных губок) и впадин (у другой), которые при сдавливании верхнего ребра обеспечивают приложение различного давления к разным участкам ее поверхности 43355 Способ герметизации верхнего ребра картонной коробки включает размещение первой и второй зажимных губок рабочими гранями друг против друга, размещение верхнего ребра картонной коробки с крышеобразным верхом между рабочими гранями зажимных губок, сдвигание первой и второй зажимных губок друг к другу, приложение давления к первой и второй зажимным губкам при достижении губками поверхности верхнего ребра, герметизацию верхнего ребра с созданием на нем выступами первой зажимной губки и соответствующими им впадинами второй зажимной губки уплотняющих элементов Недостатком этих технических решений является то, что при создании уплотняющего элемента защитный материал, которым покрыта коробка изнутри, разрушается в области уплотнения, и, особенно в области канала, создается возможность контакта содержимого коробки с картоном Если содержимое представляет собой, жидкость, например, молоко или апельсиновый сок, то она начинает просачиваться через картонную основу верхнего ребра Такое просачивание может нарушить герметизацию верхнего ребра во время хранения продукта на складе и, более того, может приводить к накоплению продукта вдоль верхнего ребра, что может вызвать его порчу, а кроме того, производит неприятное впечатление на потребителя при открывании коробки В основу данного изобретения поставлена задача усовершенствования описанных технических решений с тем, чтобы путем внесения как в картонную коробку с крышеобразным верхом, так и в зажимную губку новых элементов, изменения формы элементов и связей между ними, а также путем внесения новых операций в способ герметизации картонной коробки с крышеобразным верхом повысить качество герметизации верхнего ребра картонной коробки и тем самым увеличить срок хранения содержимого коробки, а также улучшить эстетические качества упаковки Поставленная задача в отношении картонной коробки с крышеобразным верхом решается двумя альтернативными вариантами Первый вариант состоит в том, что в картонной коробке с крышеобразным верхом, включающей донную часть, соединенные с донной частью боковые стенки, крышеобразный верх, образованный из сложенных створок, соединенных с боковыми стенками, и верхнее ребро, выступающее вверх от крышеобразного верха и имеющее внутри канал между сложенными створками, на верхнем ребре предусмотрена перевернутая U-образная уплотняющая стойка, герметизирующая канал верхнего ребра Перевернутая U-образная уплотняющая стойка, во-первых, исключает просачивание жидкости наружу через канал, т к ей препятствует изогнутая часть уплотнения, а, во-вторых, исключает возможность контакта жидкости из области канала с картоном вне перевернутой U-образной уплотняющей стойки, т к ей в этом препятствует вся стойка Что касается возможности контакта с картоном жидкости вне области стойки, например непосредственно из внутренней полости коробки, за счет частично разрушенного защитного материала с наружной стороны U-образной уплот няющей стойки, то такая возможность может быть исключена за счет того, что стойка может быть изготовлена без контакта с внутренней полостью коробки, т е окружена со всех сторон, кроме, может быть канала, герметичным телом верхнего ребра Таким образом, повышается качество герметизации верхнего ребра, за счет чего может быть увеличен срок хранения содержимого коробки Отсутствие жидкости в картоне верхнего ребра, в свою очередь, улучшает эстетические свойства коробки, т к при открывании коробки потребитель не контактирует с намокшим картоном Данный вариант изобретения предполагает дальнейшее усовершенствование картонной коробки с крышеобразным верхом, заключающееся втом, что перевернутая U-образная уплотняющая стойка выполнена в виде двух противоположных прямолинейных участков, соединенных изогнутым участком, причем два противоположных прямолинейных участка расположены вдоль канала верхнего ребра на его противоположных сторонах Такие форма и положение U-образной уплотняющей стойки позволяет добиться дополнительной герметизации канала за счет того, что в процессе образования прямолинейных участков часть материала створок, образующих канал, выдавливается в сторону канала, чем достигается его дополнительное перекрытие и, таким образом дополнительное повышение качества упаковки Дальнейшее усовершенствование устройства по указанному первому варианту в соответствии с изобретением заключается в том, что крышеобразный верх картонной коробки дополнительно характеризуется наличием открываемой части и закрытой части, соединенных верхним ребром, а перевернутая U-образная уплотняющая стойка расположена на верхнем ребре посередине между открываемой частью и закрытой частью Это уточняет местоположение перевернутой U-образной уплотняющей стойки по отношению к наружным, «осязаемым» элементам картонной коробки в условиях физической недоступности канала верхнего ребра и обеспечивает надежную герметизацию последнего Следующее усовершенствование первого варианта устройства в соответствии с данным изобретением состоит в том, что верхнее ребро картонной коробки с крышеобразным верхом дополнительно содержит прямолинейную уплотняющую стойку, что позволяет в еще большей степени повысить качество герметизации верхнего ребра Одной из конкретных форм выполнения устройства в соответствии с указанным выше первым вариантом изобретения, в котором поставленная изобретением задача решается с помощью перевернутой U-образной уплотняющей стойки, герметизирующей канал верхнего ребра, является картонная коробка с крышеобразным верхом, который содержит первую, вторую, третью и четвертую створки крыши с линиями сгиба створок крыши, образующие крышеобразный верх путем сгибания по линиям сгиба, верхнее ребро содержит первую, вторую, третью и четвертую створки ребра с линиями сгиба створок ребра, образующие верхнее ребро и соединенные по линиям сгиба створок ребра с соответствующими створками кры 43355 ши, причем верхнее ребро содержит внутри между двумя сложенными противоположными створками ребра канал, идущий от внутреннего объема коробки Именно такая форма устройства является наиболее распространенной, причем именно эта форма в отсутствие перевернутой U-образной уплотняющей стойки в наибольшей степени обладает перечисленными выше недостатками, и именно наличие перевернутой U-образной уплотняющей стойки устраняет эти недостатки Устройство в конкретной форме его выполнения, указанной выше, предполагает усовершенствование, аналогичное указанному выше для более общего случая, а именно, состоящее втом, что перевернутая U-образная уплотняющая стойка содержит два противоположно расположенных прямолинейных участка, соединенных изогнутым участком, причем два противоположных прямолинейных участка размещены на противоположных сторонах канала Технический результат также аналогичен тому, который достигается подобным усовершенствованием в более общем случае, описанном выше Это же устройство в конкретной форме его выполнения, указанной выше, также предполагает дальнейшие альтернативные усовершенствования, одно из которых состоит в том, что крышеобразный верх имеет открываемую часть и расположенную напротив нее закрытую часть, соединенные верхним ребром, причем открываемая часть содержит по крайней мере одну линию сгиба, определяющую указанную открываемую часть, а перевернутая U-образная уплотняющая стойка расположена на верхнем ребре посередине между открываемой и закрытой частями Технический результат, как и для более общего случая, состоит в том, что положение находящегося внутри канала определяется положением внешних частей верхнего ребра, что обеспечивает надежность герметизации канала Кроме того, наличие линии сгиба, определяющей открываемую часть, обеспечивает, с одной стороны, удобство потребителю, поскольку открываемая часть открывается легче, чем закрытая, а, с другой стороны, в случае наличия ручных операций в процессе упаковки коробки, обеспечивает правильную ориентацию коробки перед герметизацией, что особенно важно в случае несимметричных открываемой и закрытой частей Дальнейшее его усовершенствование касается введения первой и второй прямолинейных уплотняющих стоек, расположенных на верхнем ребре у закрытой и открываемой частей крышеобразного верха соответственно Технический результат, как и ранее, состоит в повышении качества герметизации верхнего ребра Указанное альтернативное усовершенствование картонной коробки с крышеобразным верхом и перевернутой U-образной уплотняющей стойкой, содержащей два противоположно расположенных прямолинейных участка, соединенных изогнутым участком, причем два противоположных прямолинейных участка размещены на противоположных сторонах канала, состоит в том, что коробка дополнительно содержит прямолинейную уплотняющую стойку, расположенную на верхнем ребре, что так же, как и ранее, повышает качество герметизации верхнего ребра Второй вариант решения поставленной задачи заключается в следующем в картонной коробке с крышеобразным верхом, включающей донную часть, соединенные с донной частью боковые стенки, крышеобразный верх, образованный из сложенных створок, соединенных с боковыми стенками, и верхнее ребро, выступающее вверх от крышеобразного верха и имеющее внутри канал между сложенными створками и две вертикальные уплотняющие стойки, введено следующее усовершенствование указанные две вертикальные уплотняющие стойки расположены вдоль канала, рядом друг с другом, на его противоположных сторонах и выполнены с возможностью герметизации канала В отличие от обычно расположенных вертикальных уплотняющих стоек, улучшающих герметизацию верхнего ребра, в данном варианте изобретения изменено расположение этих стоек с тем, чтобы при их образовании участки материала на противоположных сторонах канала двигались друг к другу, вдавливались друг в друга и тем самым герметизировали канал Это уже само по себе существенно улучшает качество герметизации канала В еще большей степени качество герметизации канала повышается за счет дальнейшего усовершенствования этого варианта устройства, состоящего в том, что картонная коробка дополнительно содержит изогнутую уплотняющую стойку, соединяющую две вертикальные уплотняющие стойки с созданием перевернутой U-образной уплотняющей стойки за счет того, что изогнутая уплотняющая стойка наглухо перекрывает канал Поставленная настоящим изобретением задача относительно устройства для герметизации канала верхнего ребра картонной коробки с крышеобразным верхом решается тем, что в устройство герметизации в виде зажимной губки, содержащей рабочую грань с плоской поверхностью и прямолинейными выступами, возвышающимися над плоской поверхностью, и выполненной с возможностью приложения давления к поверхности верхнего ребра, дополнительно вводится новый элемент - перевернутый U-образный выступ, возвышающийся над плоской частью рабочей грани и выполненный с возможностью создания перевернутой U-образной уплотняющей стойки, герметизирующей канал верхнего ребра при приложении к верхнему ребру давления, что, как указывалось выше повышает качество герметизации верхнего ребра Указанное устройство для герметизации верхнего ребра картонной коробки с крышеобразным верхом предполагает дальнейшее усовершенствование, которое заключается втом, что перевернутый U-образный выступ включает первый и второй противоположно расположенные прямолинейные выступы, соединенные искривленным выступом, и дуговидную впадину, расположенную между первым и вторым прямолинейными участками Дуговидная впадина позволяет требуемым образом распределить давление, прилагаемое к верхнему ребру картонной коробки с тем, чтобы в наибольшей степени повысить качество герметизации канала при одновременном 43355 минимальном разрушении защитного материала в области канала В конкретной форме выполнения устройства герметизации верхнего ребра картонной коробки с крышеобразным верхом перевернутый U-образный выступ расположен в месте, соответствующем середине между открываемой и закрытой частями картонной коробки с крышеобразным верхом Это обеспечивает четкую ориентацию U-образной уплотняющей стойки относительно канала для соответствующего варианта его расположения и за счет этого надежную его герметизацию Устройство герметизации верхнего ребра картонной коробки с крышеобразным верхом предполагает альтернативное усовершенствование, а именно перевернутый U-образный выступ выполнен с возможностью приложения первым и вторым противоположно расположенными прямолинейными выступами давления в продольном направлении к соответствующим противоположным сторонам канала верхнего ребра Это обеспечивает сдвигание материала на противоположных сторонах канала до надежного его перекрытия сдвинутым материалом Поставленная настоящим изобретением задача усовершенствования способа герметизации верхнего ребра картонной коробки с крышеобразным верхом решается двумя альтернативными вариантами В первом варианте способа герметизации верхнего ребра картонной коробки с крышеобразным верхом, включающего размещение первой и второй зажимных губок рабочими гранями друг против друга, размещение верхнего ребра картонной коробки с крышеобразным верхом между рабочими гранями зажимных губок, сдвигание первой и второй зажимных губок друг к другу, приложение давления к первой и второй зажимным губкам при достижении губками верхнего ребра, герметизацию верхнего ребра с созданием на нем прямолинейными выступами первой зажимной губки прямолинейных уплотняющих стоек, производятся следующие усовершенствования первая зажимная губка дополнительно содержит перевернутый U-образный выступ, возвышающийся над плоской поверхностью рабочей грани, вторая зажимная губка имеет плоскую рабочую грань, и дополнительно создают в области канала верхнего ребра перевернутую U-образную уплотняющую стойку, перекрывающую канал, за счет давления, создаваемого перевернутым U-образным выступом Это позволяет надежно перекрыть канал верхнего ребра, в основном, за счет изогнутого участка U-образной уплотняющей стойки В конкретной форме выполнения первого варианта способа герметизации верхнего ребра картонной коробки с крышеобразным верхом перевернутый U-образный выступ на рабочей грани первой зажимной губки расположен таким образом, что перевернутая U-образная уплотняющая стойка образуется посередине между открываемой и закрытой частями картонной коробки с крышеобразным верхом, что обеспечивает надежную герметизацию канала для конкретной формы выполнения коробки В другой конкретной форме выполнения первого варианта способа герметизации верхнего ребра картонной коробки с крышеобразным верхом перевернутый U-образный выступ содержит два противоположно расположенных прямолинейных выступа, с помощью искривленного выступа Поскольку противоположные стороны канала всегда прямолинейны за счет сгибания материала створок, прямолинейные выступы, параллельные сторонам канала, обеспечивают одинаковое изменение материала внутренних створок по всей их длине, что обеспечивает отсутствие неожиданных неравномерных изменений материала створок, а, значит, надежную герметизацию верхнего ребра Последняя конкретная форма выполнения способа герметизации верхнего ребра картонной коробки с крышеобразным верхом предполагает дальнейшее усовершенствование, а именно между двумя противоположно расположенными прямолинейными выступами помещают дуговидную впадину, что позволяет плавно увеличивать давление от центра впадины к выступам, добиваясь улучшенной герметизации при минимальном разрушении материала створок Второй вариант решения поставленной задачи относительно способа заключается в том, что в способ герметизации верхнего ребра картонной коробки с крышеобразным верхом, примыкающего к внутреннему объему коробки, включающий размещение первой и второй зажимных губок рабочими гранями друг против друга, размещение верхнего ребра картонной коробки с крышеобразным верхом между рабочими гранями зажимных губок, сдвигание первой и второй зажимных губок друг к другу, приложение давления к первой и второй зажимным губкам при достижении губками верхнего ребра, герметизацию верхнего ребра с созданием на нем прямолинейными выступами первой зажимной губки прямолинейных уплотняющих стоек, вносятся такие усовершенствования первая зажимная губка, дополнительно содержит перевернутый U-образный выступ, возвышающийся над плоской частью рабочей грани и содержащий два противоположно расположенных прямолинейных выступа, соединенных изогнутым выступом, вторая зажимная губка имеет плоскую рабочую грань, и дополнительно сдвигают участки материала, расположенные вдоль канала на его противоположных сторонах, к центру канала, за счет давления, создаваемого противоположно расположенными прямолинейными участками перевернутого U-образного выступа, до перекрытия канала Это повышает качество герметизации верхнего ребра за счет улучшенной герметизации канала сдвигаемым материалом Второй вариант способа предполагает дальнейшее усовершенствование, состоящее в конкретной форме выполнения пространства между двумя противоположно расположенными прямолинейными выступами, а именно выполнение его в форме дуговидной впадины, что повышает качество герметизации за счет плавного распределения давления вдоль этой дуговидной впадины, а, значит, пониженной степени разрушения материала створок Поставленная в данном изобретении задача усовершенствования устройства может быть решена не только для картонной коробки с крышеоб 43355 разным верхом, но и для картонной коробки с крышеобразными верхом и низом, а именно тем, что в картонной коробке с крышеобразными верхом и низом, включающей боковые стенки, крышеобразный верх, образованный из сложенных верхних створок, соединенных с боковыми стенками, верхнее ребро, выступающее вверх от крышеобразного верха и имеющее внутри канал верхнего ребра между сложенными верхними створками, и первую пару вертикальных уплотняющих стоек, крышеобразный низ, образованный из сложенных нижних створок, соединенных с боковыми стенками, нижнее ребро, выступающее вниз от крышеобразного низа и имеющее внутри канал нижнего ребра между сложенными нижними створками, и вторую пару вертикальных уплотняющих стоек, изменено расположение вертикальных уплотняющих стоек каждой пары, а именно они расположены рядом друг с другом, вдоль соответствующих каналов на их противоположных сторонах Это позволяет существенно повысить степень и качество герметизации обоих каналов за счет сдвигания материала створок, образующих каналы, навстречу друг к другу до вдавливания друг в друга и, таким образом, до полного перекрытия каналов Последнее техническое решение предполагает усовершенствование, аналогичное уже описанному выше, но для специфической формы коробки с крышеобразными верхом и низом, а именно, первая и вторая пара вертикальных уплотняющих стоек на верхнем и нижнем ребрах соединяются соответствующими изогнутыми уплотняющими стойками с образованием U-образных уплотняющих стоек соответственно на верхнем и нижнем ребрах, что обеспечивает дальнейшее перекрытие каналов изогнутыми участками Uобразных уплотняющих стоек Технические решения в соответствии с настоящим изобретением в одном из предпочтительных вариантов выполнения представлены на прилагаемых чертежах, а именно - на фиг 1 - аксонометрическая проекция картонной коробки с крышеобразным верхом, - на фиг 2 - вид спереди верхней части коробки с крышеобразным верхом в соответствии с изобретением с перевернутой U-образной и вертикальными уплотняющими стойками, - на фиг 3 - вид сверху на коробку, изображенную на фиг 2, в горизонтальном разрезе по верхнему ребру, - на фиг 4 - вид сбоку коробки, изображенной на фиг 2, - на фиг 5 - аксонометрическая проекция зажимной губки в соответствии с изобретением, - на фиг 6 - вид снизу зажимной губки, изображенной на фиг 5, - на фиг 7 - вид спереди зажимной губки, изображенной на фиг 5, - на фиг, 8, 9 - аксонометрические проекции верхней части картонной коробки и зажимных губок, иллюстрирующие две стадии способа герметизации коробки с крышеобразным верхом (фиг 8 соответствует губкам в разведенном положении, фиг 9 - губкам в сомкнутом состоянии, сжимающим верхнее ребро), - на фиг 10 - аксонометрическая проекция, иллюстрирующая конечную стадию способа герметизации в соответствии с изобретением, для угла наблюдения, повернутого относительно проекции на фиг 8 и 9 примерно на 120°, - на фиг 11 - аксонометрическая проекция картонной коробки с крышеобразными верхом и низом в соответствии с изобретением На фиг 1 представлена картонная коробка с крышеобразным верхом перед процессом герметизации Коробка включает боковые стенки 1, донную часть 2, крышеобразный верх 3, образованный из соединенных с боковыми стенками 1 двух сложенных створок 4, образующих наружную часть крышеобразного верха 3, и двух сложенных створок 5, образующих внутреннюю часть крышеобразного верха 3, а также верхнее ребро 6, образованное двумя парами противоположных створок 7 и 8 верхнего ребра 6 (см фиг 2 и 3), причем противоположные створки 8 верхнего ребра 6 соединены со створками 4, образующими наружную частькрышеобразного верха 3, и образуют наружную часть верхнего ребра 6, а створки 7 верхнего ребра 6 соединены со створками 5, образующими внутреннюю часть крышеобразного верха 3, и при их складывании образуют внутреннюю часть верхнего ребра 6 с образованием канала 9 между сгибами створок 7, который на фиг 2 показан пунктирной линией Нижняя часть канала 9, примыкающая к внутреннему объему картонной коробки, может соприкасается с ее содержимым, и поэтому канал 9 необходимо герметизировать Наклонные линии сгиба 10, расположенные на открываемой части крышеобразного верха 3, облегчают раскрытие створок 5 крышеобразного верха и створок 7 верхнего ребра 6 Створки 5 открываемой части в процессе использования содержимого коробки могут быть возвращены в свое первоначальное закрытое положение Напротив открываемой части расположена закрытая часть крышеобразного верха 3 На фиг 2 представлен вид спереди на крышеобразный верх 3 картонной коробки с вертикальными 11 и перевернутой U-образной 12 уплотняющими стойками на верхнем ребре 6 Перевернутая U-образная уплотняющая стойка 12 включает два противоположных прямолинейных участка 13, которые соединены с помощью изогнутого участка 14 Прямолинейные участки 13 расположены вдоль уже закрытого с их помощью канала 9 на противоположных его сторонах, тогда как изогнутый участок 14 пересекает канал 9 в его верхней части На фиг 4 представлен вид сбоку верхней части картонной коробки после герметизации Форма верхнего ребра 6 на виде сбоку объясняется тем, что створки 8, образующие наружную часть верхнего ребра 6, выше створок 7, образующих внутреннюю часть верхнего ребра 6, и при герметизации верхние части створок 8 склеиваются Устройство функционирует следующим образом Смежные поверхности створок 7 и 8, образующих верхнее ребро, герметично прилегают друг другу и находятся в состоянии взаимного сцепления, препятствуя вытеканию содержимого коробки Кроме того, дополнительную герметизацию обеспечивают вертикальные уплотняющие 43355 стойки 11, причем, как видно из фиг 2, для облегчения открывания коробки на открываемой части крышеобразного верха 3, которая определяется линиями сгиба 10, расположена только одна вертикальная уплотняющая стойка 11, в то время как на закрытой части - две Канал 9 перекрывается, во-первых, изогнутым участком перевернутой Uобразной уплотняющей стойки 12, а, во-вторых, за счет сдвигания материала внутренних створок 7 верхнего ребра 6 при образовании прямолинейных участков 13 перевернутой U-образной уплотняющей стойки 12, расположенных вдоль канала 9 на противоположных его сторонах Хотя материал коробки и может быть разрушен в области верхнего ребра 6, однако просачивания содержимого не происходит, поскольку прямолинейные участки 13 не примыкают к внутреннему объему картонной коробки, где находится ее содержимое Таким образом, поврежденные в результате образования уплотняющей стойки участки материала верхнего ребра 6 не контактируют с содержимым картонной коробки Кроме того, поскольку противоположные части канала 9 смыкаются друг с другом, герметизируя его, поврежденные участки материала, подвергнутого воздействию в изогнутой части 14 перевернутой U-образной уплотняющей стойки 12, также не соприкасаются с содержимым картонной коробки Даже в таком маловероятном случае, когда канал 9 оказывается неэффективно герметизированным при смещении материала на противоположных его сторонах навстречу друг к другу, изогнутый участок 14 действует как обычная горизонтальная уплотняющая стойка и сохраняет целостность герметизации канала На фиг 5-7 представлена зажимная губка, которая предназначена для герметизации верхнего ребра 6 картонной коробки с крышеобразным верхом Зажимная губка представляет собой пластину 15, рабочая грань которой выполнена в виде плоской поверхности с возвышающимися над ней прямолинейными выступами 16 и перевернутым U-образным выступом 17 Перевернутый U-образный выступ 17 включает два противоположно расположенных прямолинейных участка 18, которые соединяются с помощью изогнутого участка 19 В области между двумя прямолинейными участками 18 расположена изогнутая ложбинка 20 Радиус изогнутой ложбинки 20 и размеры перевернутого U-образного выступа 17 определяются размером канала 9 (фиг 2), подлежащего герметизации, и структурой слоистого картона Кроме того, в зажимной губке имеются два отверстия 21 и направляющий канал 22, которые используются для установки губки в упаковочный автомат Устройство работает следующим образом Зажимная губка в упаковочном автомате подводится к верхнему ребру 6 (фиг 2-4) картонной коробки с крышеобразным верхом до соприкосновения с верхним ребром 6, причем взаимное расположение картонной коробки и зажимной губки заранее строго определено Затем зажимная губка прижимается к верхнему ребру, подпираемому с противоположной стороны плоской поверхностью, с заранее определенной силой, в результате чего в ребро вдавливаются выступы и создаются уплотняющие стойки В частности, пе ревернутый U-образный выступ 17 создает перевернутую U-образную уплотняющую стойку 12 (фиг 2) Фиг 8 иллюстрирует первую стадию способа герметизации картонной коробки с крышеобразным верхом в соответствии с изобретением, а именно, верхнее ребро 6 картонной коробки представлено расположенным между разведенными зажимными губками, причем, рабочая грань одной из зажимных губок представляет собой сплошную плоскую поверхность, а рабочая грань другой плоскую поверхность с прямолинейными выступами и перевернутым U-образным выступом На фиг 9 показано взаимное расположение картонной коробки и зажимных губок после окончания операции сдвигания зажимных губок в направлении друг к другу до достижения ими поверхностей верхнего ребра Далее к зажимным губкам прикладывается давление, и происходит сдавливание створок ребра до достижения ими состояния склеивания друг с другом и образование вертикальных уплотняющих стоек 12 и перевернутой U-образной уплотняющей стойки 13, при этом при правильном взаимном расположении верхнего ребра 6 и зажимных губок, что достигается за счет использования упаковочного автомата, перевернутая U-образная уплотняющая стойка 13 образуется так, что ее прямолинейные участки расположены на противоположных сторонах канала 9, изогнутый участок пересекает канал, а за счет сдвига неповрежденных участков материала на противоположных сторонах канала 9 навстречу друг к другу, канал герметизируется по всей длине Фиг 10 иллюстрирует окончание последней стадии способа в соответствии с изобретением, а именно, когда зажимные губки разведены из положения, показанного на фиг 9 На коробке имеются перевернутая U-образная уплотняющая стойка 12 на канале 9, который уже подвергся операции герметизации, и вертикальные уплотняющие стойки 11 На фиг 11 представлена картонная коробка, содержащая крышеобразный верх 3, верхнее ребро 6, крышеобразный низ 23 и нижнее ребро 24 На верхнем ребре 6 выполнены перевернутая Uобразная уплотняющая стойка 12, а также несколько дополнительных вертикальных уплотняющих стоек 11 Аналогичным образом на нижнем ребре 24 выполнена перевернутая U-образная уплотняющая стойка 25, которая герметизирует канал нижнего ребра Нижнее ребро также может содержать вертикальные уплотняющие стойки (не показаны) Как верхняя 12, так и нижняя 25 перевернутые U-образные уплотняющие стойки каналов могут создаваться в соответствии с вышеописанным способом, использующим зажимные губки, которые также описаны выше В отличие от крышеобразного верха 3 крышеобразный низ 23 не содержит линий сгиба, определяющих открывающуюся сторону Это связано с тем, что крышеобразный низ 23 и нижнее ребро обычно, хотя и не обязательно, после заполнения коробки преобразуются в плоское состояние для того, чтобы коробку можно было размещать на плоской поверхности Представленные примеры не ограничивают возможные варианты выполнения изобретения, в 43355 которых могут быть проведены любые изменения без отступления от сути и духа данного изобретения в пределах объема правопритязании, изложенных в формуле изобретения. Таким образом, созданы новые картонная коробка с крышеобразным верхом, устройство герметизации ее верхнего ребра и способ такой герметизации, повышающие качество герметизации верхнего ребра картонной коробки и позволяющие за счет этого увеличить срок хранения содержимого коробки, а также улучшить эстетические качества упаковки. Фиг. 1 9 14 11 Фиг. 2 43355 Фиг. 3 Фиг. 4 Фиг. 5 10 43355 Фиг. 7 Фиг. 8 43355 18 Фиг. 9 11 9 Фиг. 10 12 12 43355 Фиг. 11 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03 13
