Замок важільного типу

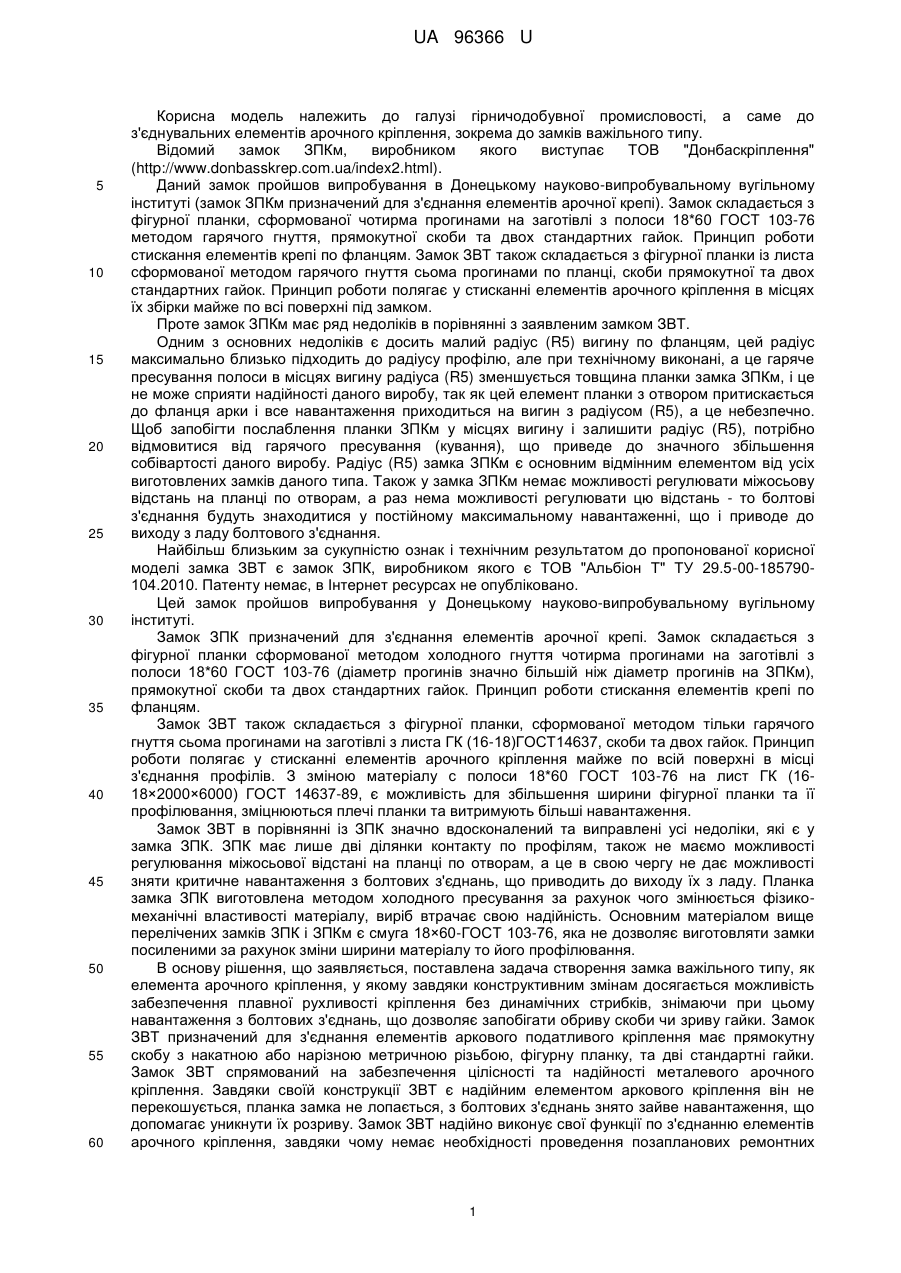

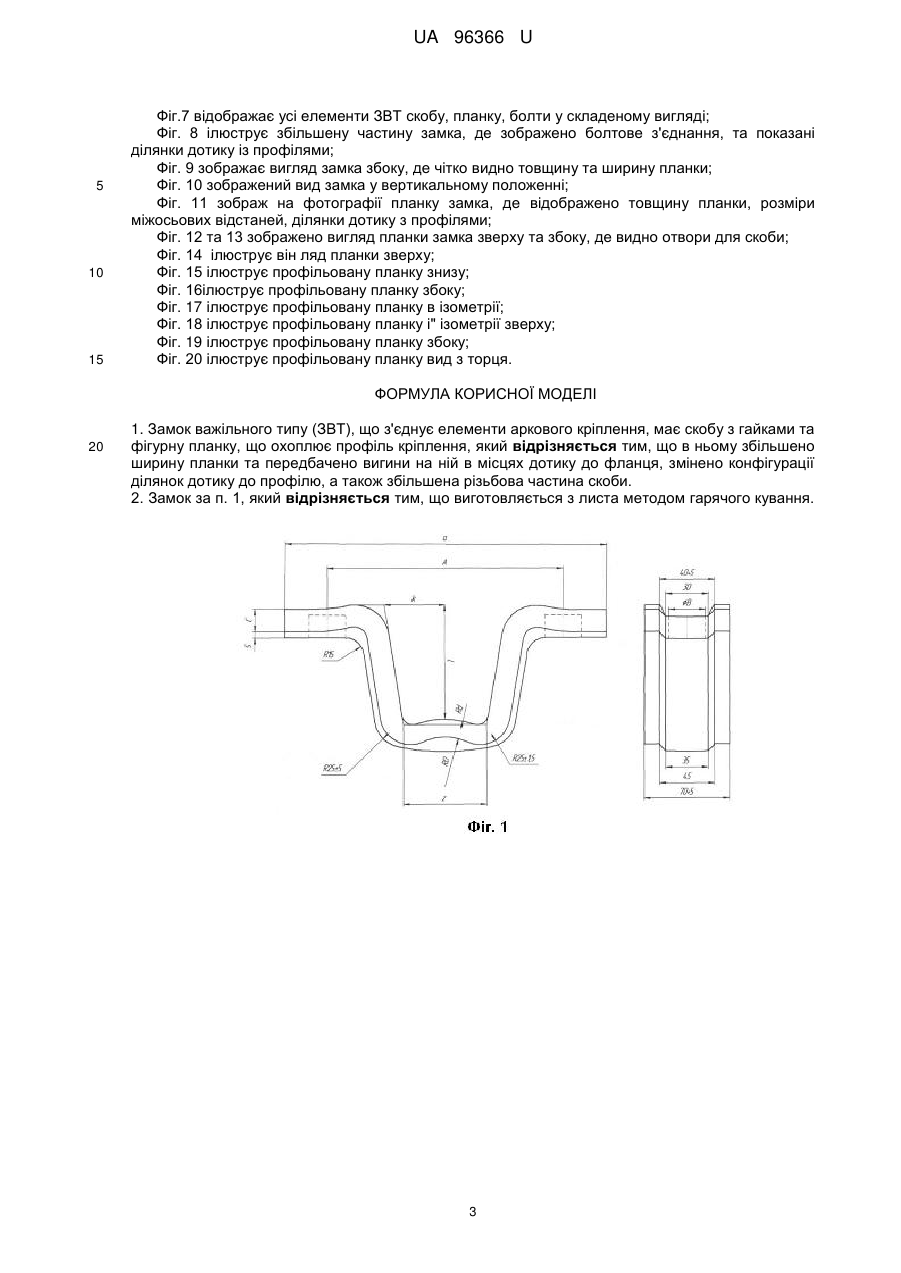

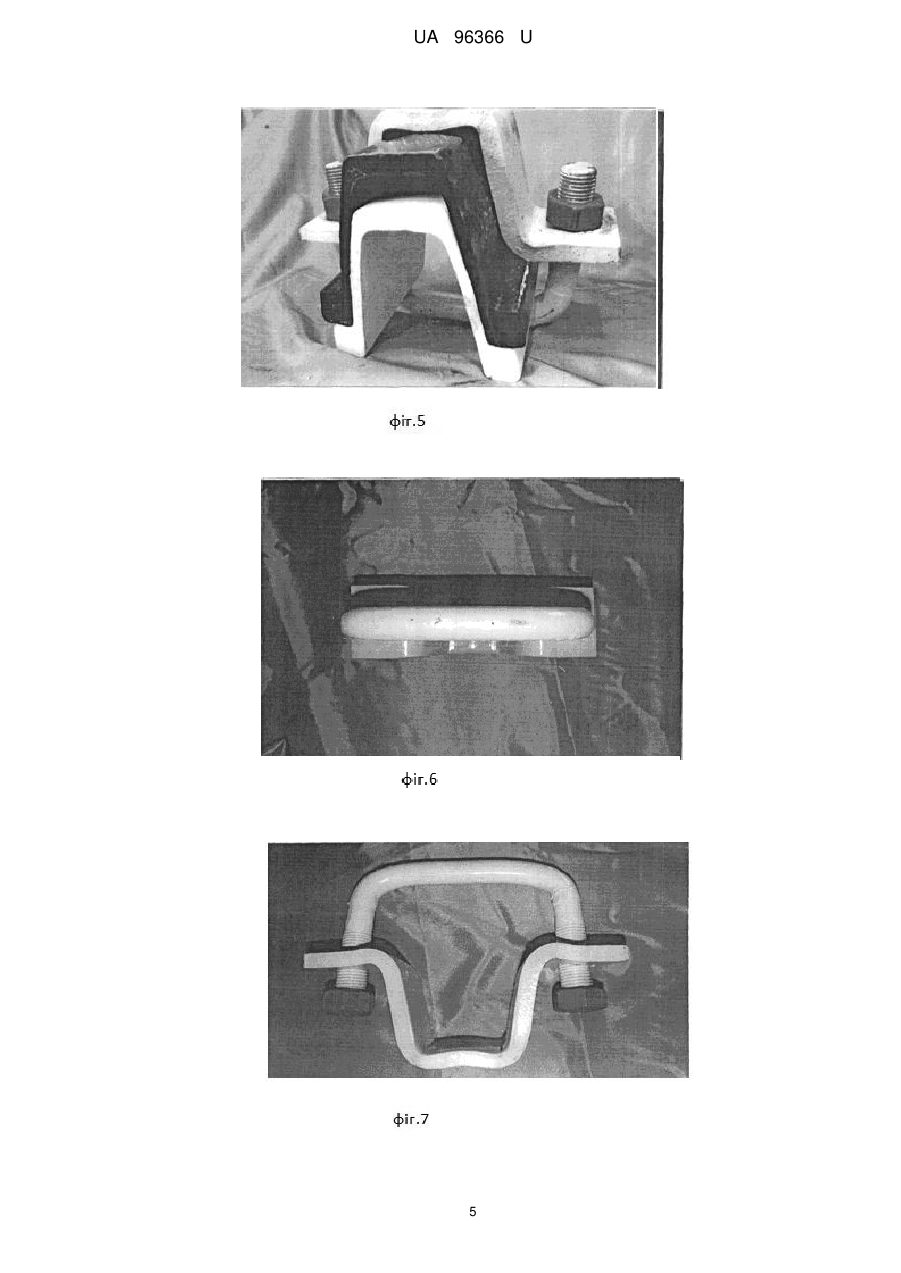

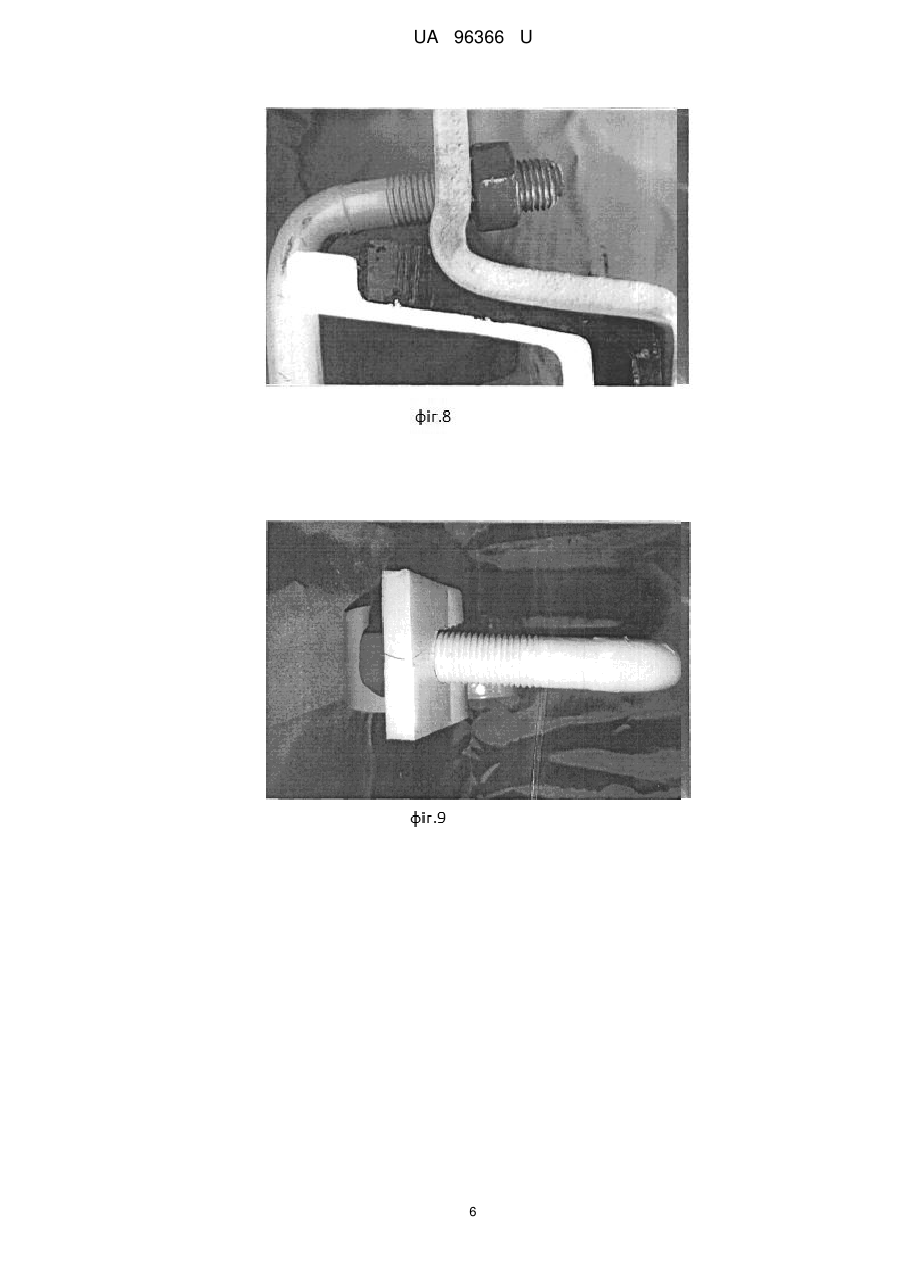

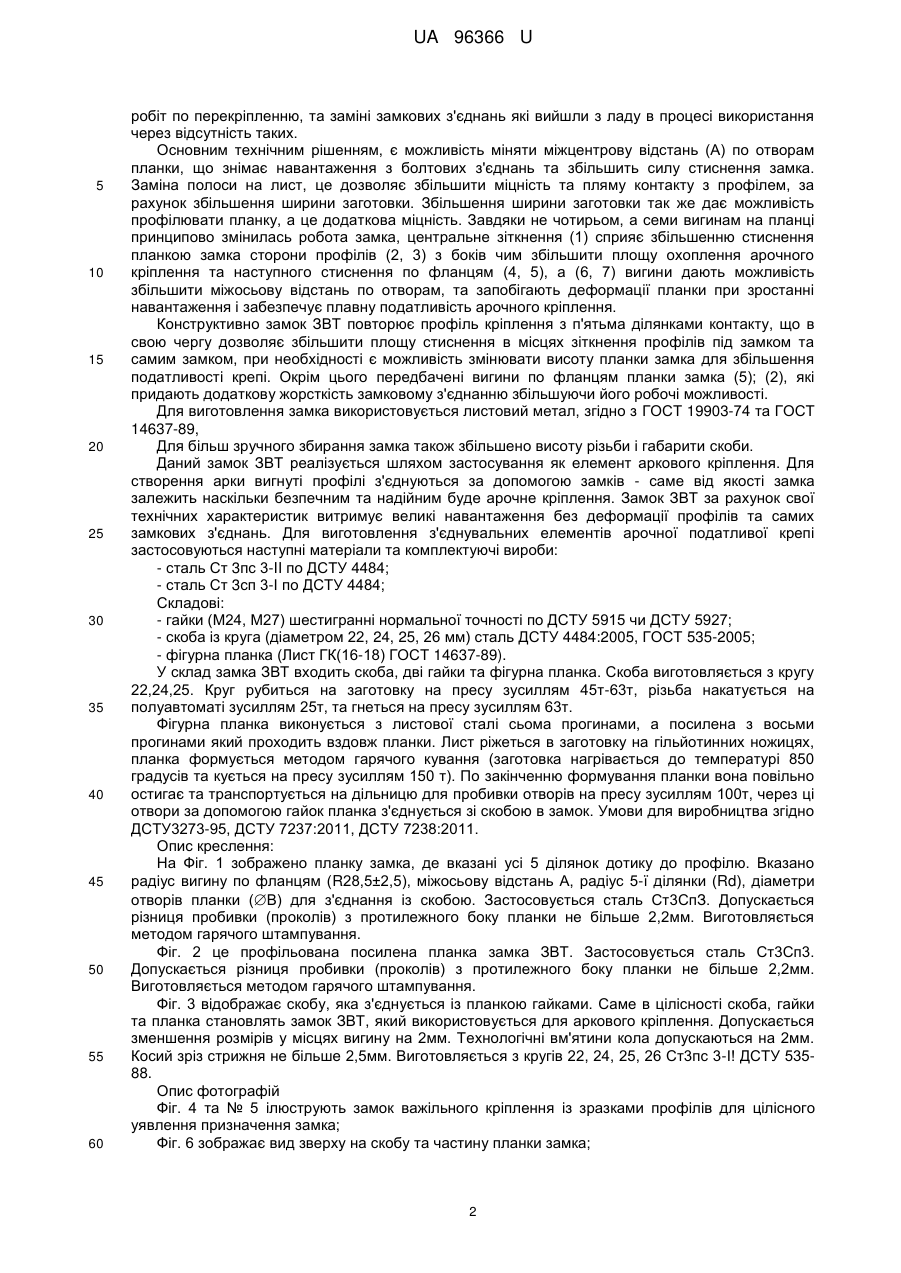

Реферат: UA 96366 U UA 96366 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі гірничодобувної промисловості, а саме до з'єднувальних елементів арочного кріплення, зокрема до замків важільного типу. Відомий замок ЗПКм, виробником якого виступає ТОВ "Донбаскріплення" (http://www.donbasskrep.com.ua/index2.html). Даний замок пройшов випробування в Донецькому науково-випробувальному вугільному інституті (замок ЗПКм призначений для з'єднання елементів арочної крепі). Замок складається з фігурної планки, сформованої чотирма прогинами на заготівлі з полоси 18*60 ГОСТ 103-76 методом гарячого гнуття, прямокутної скоби та двох стандартних гайок. Принцип роботи стискання елементів крепі по фланцям. Замок ЗВТ також складається з фігурної планки із листа сформованої методом гарячого гнуття сьома прогинами по планці, скоби прямокутної та двох стандартних гайок. Принцип роботи полягає у стисканні елементів арочного кріплення в місцях їх збірки майже по всі поверхні під замком. Проте замок ЗПКм має ряд недоліків в порівнянні з заявленим замком ЗВТ. Одним з основних недоліків є досить малий радіус (R5) вигину по фланцям, цей радіус максимально близько підходить до радіусу профілю, але при технічному виконані, а це гаряче пресування полоси в місцях вигину радіуса (R5) зменшується товщина планки замка ЗПКм, і це не може сприяти надійності даного виробу, так як цей елемент планки з отвором притискається до фланця арки і все навантаження приходиться на вигин з радіусом (R5), а це небезпечно. Щоб запобігти послаблення планки ЗПКм у місцях вигину і залишити радіус (R5), потрібно відмовитися від гарячого пресування (кування), що приведе до значного збільшення собівартості даного виробу. Радіус (R5) замка ЗПКм є основним відмінним елементом від усіх виготовлених замків даного типа. Також у замка ЗПКм немає можливості регулювати міжосьову відстань на планці по отворам, а раз нема можливості регулювати цю відстань - то болтові з'єднання будуть знаходитися у постійному максимальному навантаженні, що і приводе до виходу з ладу болтового з'єднання. Найбільш близьким за сукупністю ознак і технічним результатом до пропонованої корисної моделі замка ЗВТ є замок ЗПК, виробником якого є ТОВ "Альбіон Т" ТУ 29.5-00-185790104.2010. Патенту немає, в Інтернет ресурсах не опубліковано. Цей замок пройшов випробування у Донецькому науково-випробувальному вугільному інституті. Замок ЗПК призначений для з'єднання елементів арочної крепі. Замок складається з фігурної планки сформованої методом холодного гнуття чотирма прогинами на заготівлі з полоси 18*60 ГОСТ 103-76 (діаметр прогинів значно більшій ніж діаметр прогинів на ЗПКм), прямокутної скоби та двох стандартних гайок. Принцип роботи стискання елементів крепі по фланцям. Замок ЗВТ також складається з фігурної планки, сформованої методом тільки гарячого гнуття сьома прогинами на заготівлі з листа ГК (16-18)ГОСТ14637, скоби та двох гайок. Принцип роботи полягає у стисканні елементів арочного кріплення майже по всій поверхні в місці з'єднання профілів. З зміною матеріалу с полоси 18*60 ГОСТ 103-76 на лист ГК (1618×2000×6000) ГОСТ 14637-89, є можливість для збільшення ширини фігурної планки та її профілювання, зміцнюються плечі планки та витримують більші навантаження. Замок ЗВТ в порівнянні із ЗПК значно вдосконалений та виправлені усі недоліки, які є у замка ЗПК. ЗПК має лише дві ділянки контакту по профілям, також не маємо можливості регулювання міжосьової відстані на планці по отворам, а це в свою чергу не дає можливості зняти критичне навантаження з болтових з'єднань, що приводить до виходу їх з ладу. Планка замка ЗПК виготовлена методом холодного пресування за рахунок чого змінюється фізикомеханічні властивості матеріалу, виріб втрачає свою надійність. Основним матеріалом вище перелічених замків ЗПК і ЗПКм є смуга 18×60-ГОСТ 103-76, яка не дозволяє виготовляти замки посиленими за рахунок зміни ширини матеріалу то його профілювання. В основу рішення, що заявляється, поставлена задача створення замка важільного типу, як елемента арочного кріплення, у якому завдяки конструктивним змінам досягається можливість забезпечення плавної рухливості кріплення без динамічних стрибків, знімаючи при цьому навантаження з болтових з'єднань, що дозволяє запобігати обриву скоби чи зриву гайки. Замок ЗВТ призначений для з'єднання елементів аркового податливого кріплення має прямокутну скобу з накатною або нарізною метричною різьбою, фігурну планку, та дві стандартні гайки. Замок ЗВТ спрямований на забезпечення цілісності та надійності металевого арочного кріплення. Завдяки своїй конструкції ЗВТ є надійним елементом аркового кріплення він не перекошується, планка замка не лопається, з болтових з'єднань знято зайве навантаження, що допомагає уникнути їх розриву. Замок ЗВТ надійно виконує свої функції по з'єднанню елементів арочного кріплення, завдяки чому немає необхідності проведення позапланових ремонтних 1 UA 96366 U 5 10 15 20 25 30 35 40 45 50 55 60 робіт по перекріпленню, та заміні замкових з'єднань які вийшли з ладу в процесі використання через відсутність таких. Основним технічним рішенням, є можливість міняти міжцентрову відстань (А) по отворам планки, що знімає навантаження з болтових з'єднань та збільшить силу стиснення замка. Заміна полоси на лист, це дозволяє збільшити міцність та пляму контакту з профілем, за рахунок збільшення ширини заготовки. Збільшення ширини заготовки так же дає можливість профілювати планку, а це додаткова міцність. Завдяки не чотирьом, а семи вигинам на планці принципово змінилась робота замка, центральне зіткнення (1) сприяє збільшенню стиснення планкою замка сторони профілів (2, 3) з боків чим збільшити площу охоплення арочного кріплення та наступного стиснення по фланцям (4, 5), а (6, 7) вигини дають можливість збільшити міжосьову відстань по отворам, та запобігають деформації планки при зростанні навантаження і забезпечує плавну податливість арочного кріплення. Конструктивно замок ЗВТ повторює профіль кріплення з п'ятьма ділянками контакту, що в свою чергу дозволяє збільшити площу стиснення в місцях зіткнення профілів під замком та самим замком, при необхідності є можливість змінювати висоту планки замка для збільшення податливості крепі. Окрім цього передбачені вигини по фланцям планки замка (5); (2), які придають додаткову жорсткість замковому з'єднанню збільшуючи його робочі можливості. Для виготовлення замка використовується листовий метал, згідно з ГОСТ 19903-74 та ГОСТ 14637-89, Для більш зручного збирання замка також збільшено висоту різьби і габарити скоби. Даний замок ЗВТ реалізується шляхом застосування як елемент аркового кріплення. Для створення арки вигнуті профілі з'єднуються за допомогою замків - саме від якості замка залежить наскільки безпечним та надійним буде арочне кріплення. Замок ЗВТ за рахунок свої технічних характеристик витримує великі навантаження без деформації профілів та самих замкових з'єднань. Для виготовлення з'єднувальних елементів арочної податливої крепі застосовуються наступні матеріали та комплектуючі вироби: - сталь Ст 3пс 3-II по ДСТУ 4484; - сталь Ст 3сп 3-І по ДСТУ 4484; Складові: - гайки (М24, М27) шестигранні нормальної точності по ДСТУ 5915 чи ДСТУ 5927; - скоба із круга (діаметром 22, 24, 25, 26 мм) сталь ДСТУ 4484:2005, ГОСТ 535-2005; - фігурна планка (Лист ГК(16-18) ГОСТ 14637-89). У склад замка ЗВТ входить скоба, дві гайки та фігурна планка. Скоба виготовляється з кругу 22,24,25. Круг рубиться на заготовку на пресу зусиллям 45т-63т, різьба накатується на полуавтоматі зусиллям 25т, та гнеться на пресу зусиллям 63т. Фігурна планка виконується з листової сталі сьома прогинами, а посилена з восьми прогинами який проходить вздовж планки. Лист ріжеться в заготовку на гільйотинних ножицях, планка формується методом гарячого кування (заготовка нагрівається до температурі 850 градусів та кується на пресу зусиллям 150 т). По закінченню формування планки вона повільно остигає та транспортується на дільницю для пробивки отворів на пресу зусиллям 100т, через ці отвори за допомогою гайок планка з'єднується зі скобою в замок. Умови для виробництва згідно ДСТУ3273-95, ДСТУ 7237:2011, ДСТУ 7238:2011. Опис креслення: На Фіг. 1 зображено планку замка, де вказані усі 5 ділянок дотику до профілю. Вказано радіус вигину по фланцям (R28,5±2,5), міжосьову відстань А, радіус 5-ї ділянки (Rd), діаметри отворів планки (В) для з'єднання із скобою. Застосовується сталь Ст3СпЗ. Допускається різниця пробивки (проколів) з протилежного боку планки не більше 2,2мм. Виготовляється методом гарячого штампування. Фіг. 2 це профільована посилена планка замка ЗВТ. Застосовується сталь Ст3Сп3. Допускається різниця пробивки (проколів) з протилежного боку планки не більше 2,2мм. Виготовляється методом гарячого штампування. Фіг. 3 відображає скобу, яка з'єднується із планкою гайками. Саме в цілісності скоба, гайки та планка становлять замок ЗВТ, який використовується для аркового кріплення. Допускається зменшення розмірів у місцях вигину на 2мм. Технологічні вм'ятини кола допускаються на 2мм. Косий зріз стрижня не більше 2,5мм. Виготовляється з кругів 22, 24, 25, 26 Ст3пс 3-І! ДСТУ 53588. Опис фотографій Фіг. 4 та № 5 ілюструють замок важільного кріплення із зразками профілів для цілісного уявлення призначення замка; Фіг. 6 зображає вид зверху на скобу та частину планки замка; 2 UA 96366 U 5 10 15 Фіг.7 відображає усі елементи ЗВТ скобу, планку, болти у складеному вигляді; Фіг. 8 ілюструє збільшену частину замка, де зображено болтове з'єднання, та показані ділянки дотику із профілями; Фіг. 9 зображає вигляд замка збоку, де чітко видно товщину та ширину планки; Фіг. 10 зображений вид замка у вертикальному положенні; Фіг. 11 зображ на фотографії планку замка, де відображено товщину планки, розміри міжосьових відстаней, ділянки дотику з профілями; Фіг. 12 та 13 зображено вигляд планки замка зверху та збоку, де видно отвори для скоби; Фіг. 14 ілюструє він ляд планки зверху; Фіг. 15 ілюструє профільовану планку знизу; Фіг. 16ілюструє профільовану планку збоку; Фіг. 17 ілюструє профільовану планку в ізометрії; Фіг. 18 ілюструє профільовану планку і" ізометрії зверху; Фіг. 19 ілюструє профільовану планку збоку; Фіг. 20 ілюструє профільовану планку вид з торця. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 1. Замок важільного типу (ЗВТ), що з'єднує елементи аркового кріплення, має скобу з гайками та фігурну планку, що охоплює профіль кріплення, який відрізняється тим, що в ньому збільшено ширину планки та передбачено вигини на ній в місцях дотику до фланця, змінено конфігурації ділянок дотику до профілю, а також збільшена різьбова частина скоби. 2. Замок за п. 1, який відрізняється тим, що виготовляється з листа методом гарячого кування. 3 UA 96366 U 4 UA 96366 U 5 UA 96366 U 6 UA 96366 U 7 UA 96366 U 8 UA 96366 U 9 UA 96366 U 10 UA 96366 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
