Замок піддатливості кріплення із спецпрофілю
Номер патенту: 26368
Опубліковано: 10.09.2007
Автори: Халимендик Юрій Михайлович, Вишнєвецький Віктор Вікторович
Формула / Реферат
1. Замок піддатливості кріплення із спецпрофілю, що містить скобу, гайки та планку, виконану з боковими полицями та отворами під скобу, яка охоплює зовнішній елемент кріплення від днища до його фланців, який відрізняється тим, що планка виконана із округленими сполученнями між днищем та боковими площинами, а також між боковими площинами та боковими полицями і встановлена з можливістю точкової взаємодії із зовнішнім елементом кріплення.
2. 3амок за п. 1, який відрізняється тим, що бокові полиці планки виконані у вигляді зігнутих півсферичних оболонок з можливістю взаємодії кромки бокової полиці із зовнішнім елементом кріплення.
Текст

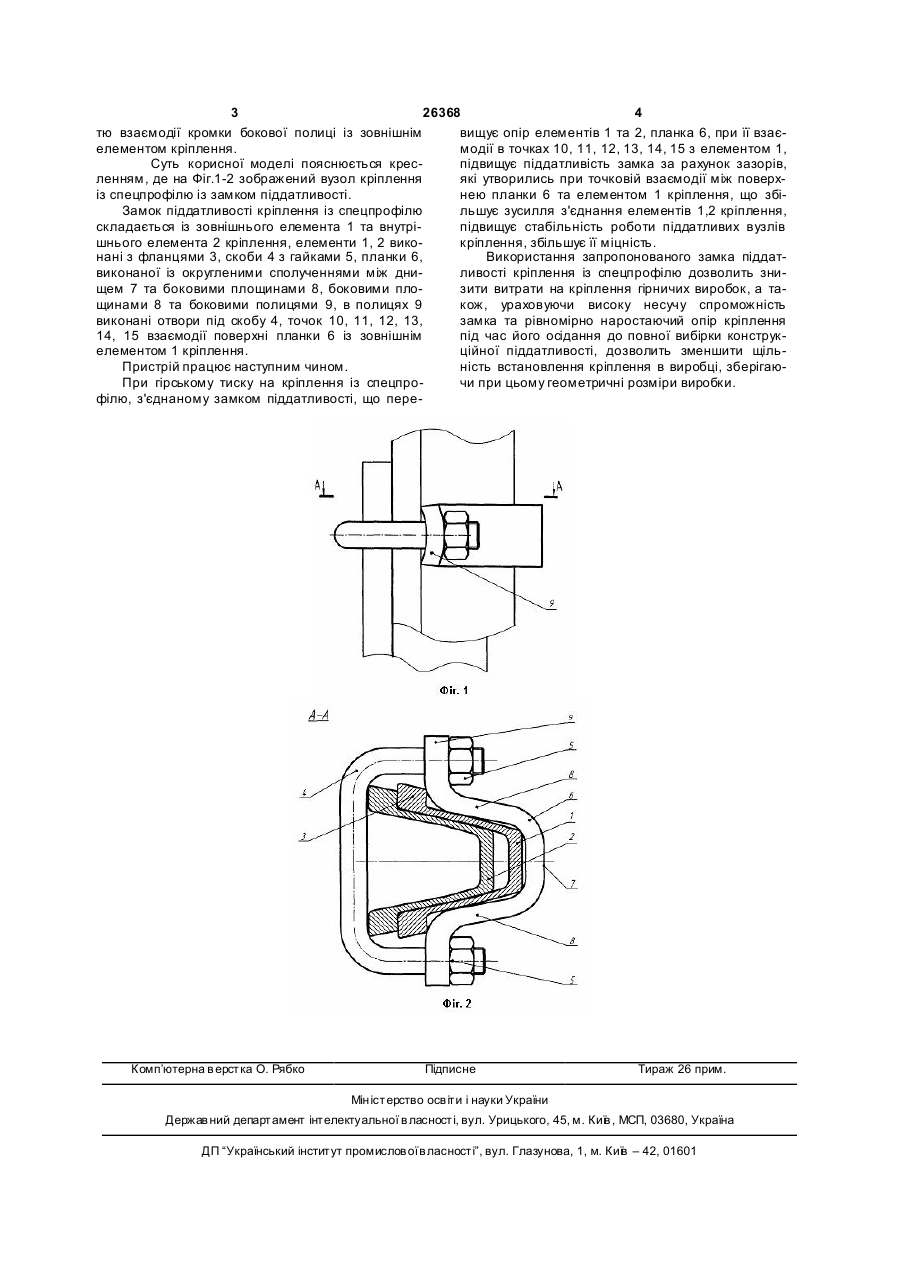

1. Замок піддатливості кріплення із спецпрофілю, що містить скобу, гайки та планку, виконану з боковими полицями та отворами під скобу, яка охоплює зовнішній елемент кріплення від днища 3 26368 4 тю взаємодії кромки бокової полиці із зовнішнім вищує опір елементів 1 та 2, планка 6, при її взаєелементом кріплення. модії в точках 10, 11, 12, 13, 14, 15 з елементом 1, Суть корисної моделі пояснюється креспідвищує піддатливість замка за рахунок зазорів, ленням, де на Фіг.1-2 зображений вузол кріплення які утворились при точковій взаємодії між поверхіз спецпрофілю із замком піддатливості. нею планки 6 та елементом 1 кріплення, що збіЗамок піддатливості кріплення із спецпрофілю льшує зусилля з'єднання елементів 1,2 кріплення, складається із зовнішнього елемента 1 та внутріпідвищує стабільність роботи піддатливих вузлів шнього елемента 2 кріплення, елементи 1, 2 викокріплення, збільшує її міцність. нані з фланцями 3, скоби 4 з гайками 5, планки 6, Використання запропонованого замка піддатвиконаної із округленими сполученнями між дниливості кріплення із спецпрофілю дозволить знищем 7 та боковими площинами 8, боковими плозити витрати на кріплення гірничих виробок, а тащинами 8 та боковими полицями 9, в полицях 9 кож, ураховуючи високу несучу спроможність виконані отвори під скобу 4, точок 10, 11, 12, 13, замка та рівномірно наростаючий опір кріплення 14, 15 взаємодії поверхні планки 6 із зовнішнім під час його осідання до повної вибірки конструкелементом 1 кріплення. ційної піддатливості, дозволить зменшити щільПристрій працює наступним чином. ність встановлення кріплення в виробці, зберігаюПри гірському тиску на кріплення із спецпрочи при цьому геометричні розміри виробки. філю, з'єднаному замком піддатливості, що пере Комп’ютерна в ерстка О. Рябко Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюYielding support joint of special section
Автори англійськоюVyshnevetskyi Viktor Viktorovych, Khalimendyk Yurii Mykhailovych
Назва патенту російськоюЗамок податливости крепи из спецпрофиля
Автори російськоюВишневецкий Виктор Викторович, Халимендик Юрий Михайлович
МПК / Мітки
МПК: E21D 11/22, E21D 11/14
Мітки: кріплення, піддатливості, спецпрофілю, замок
