Гідравлічний привідний пристрій

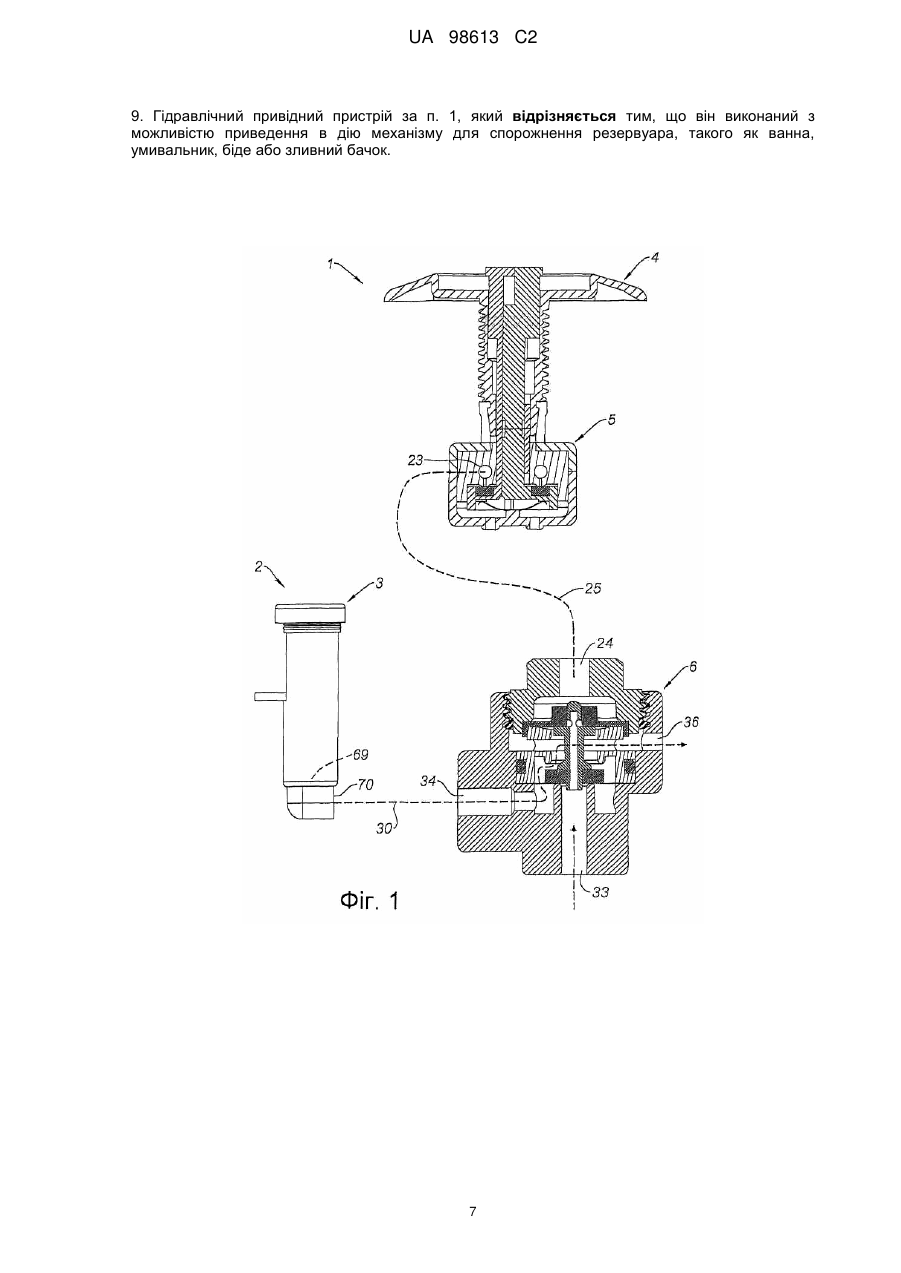

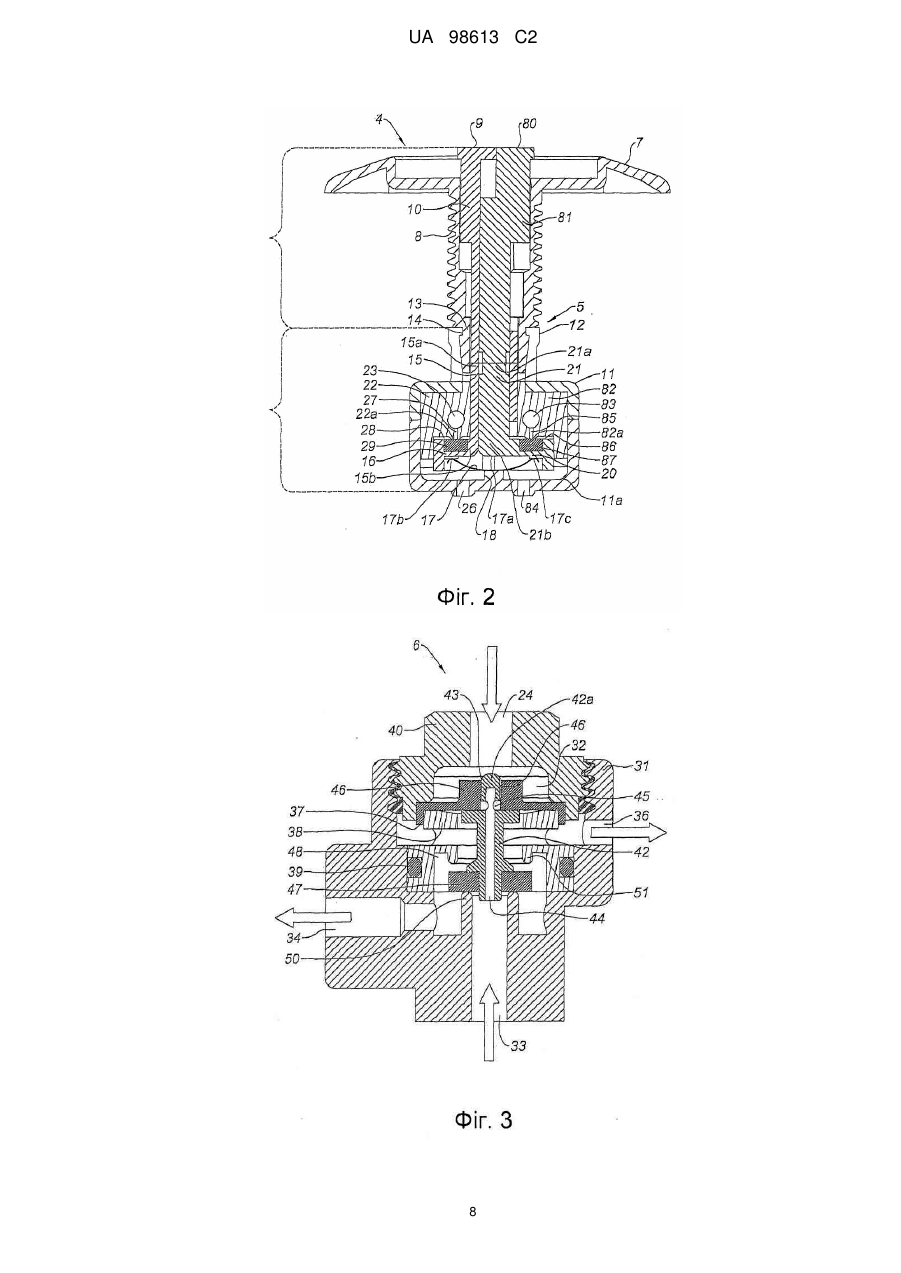

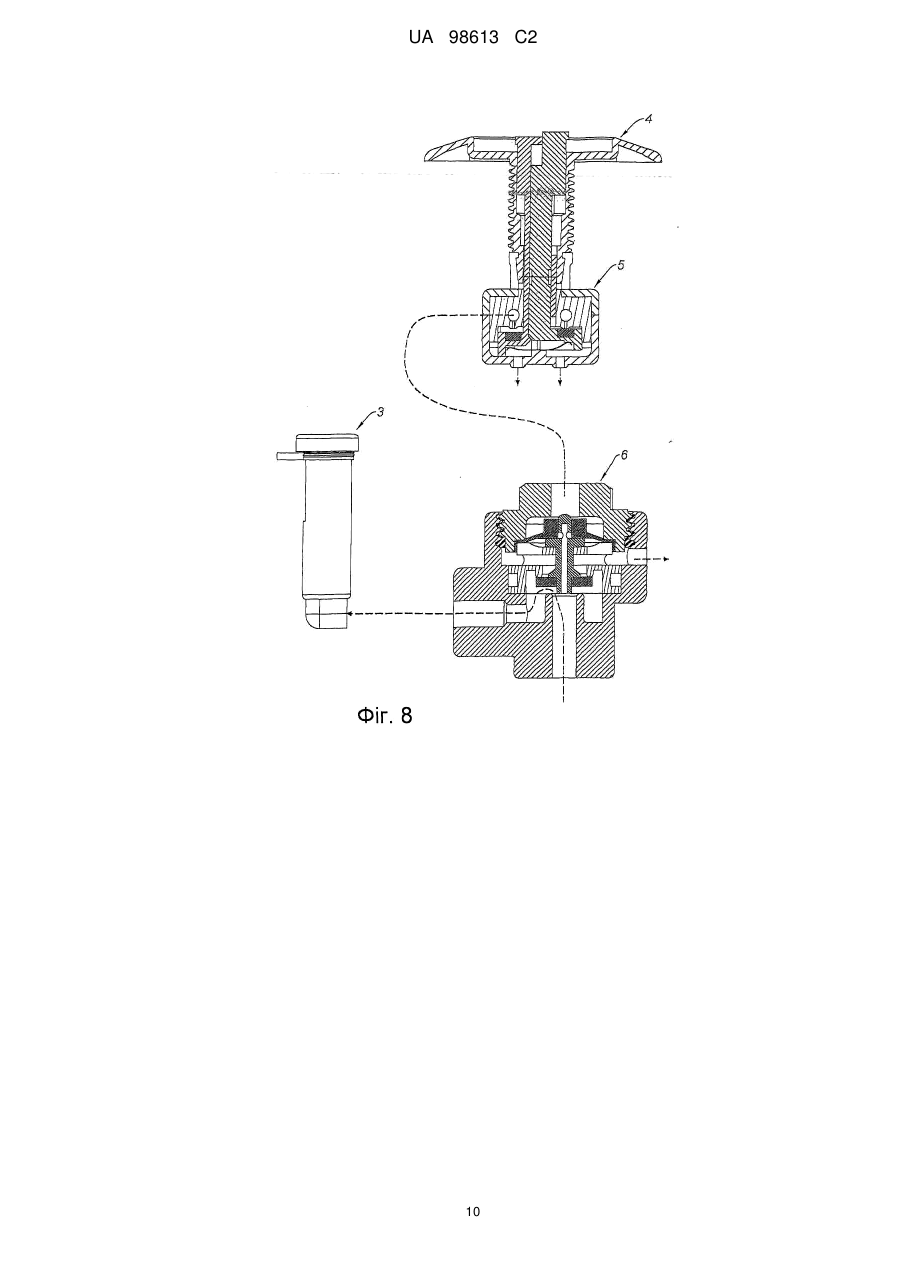

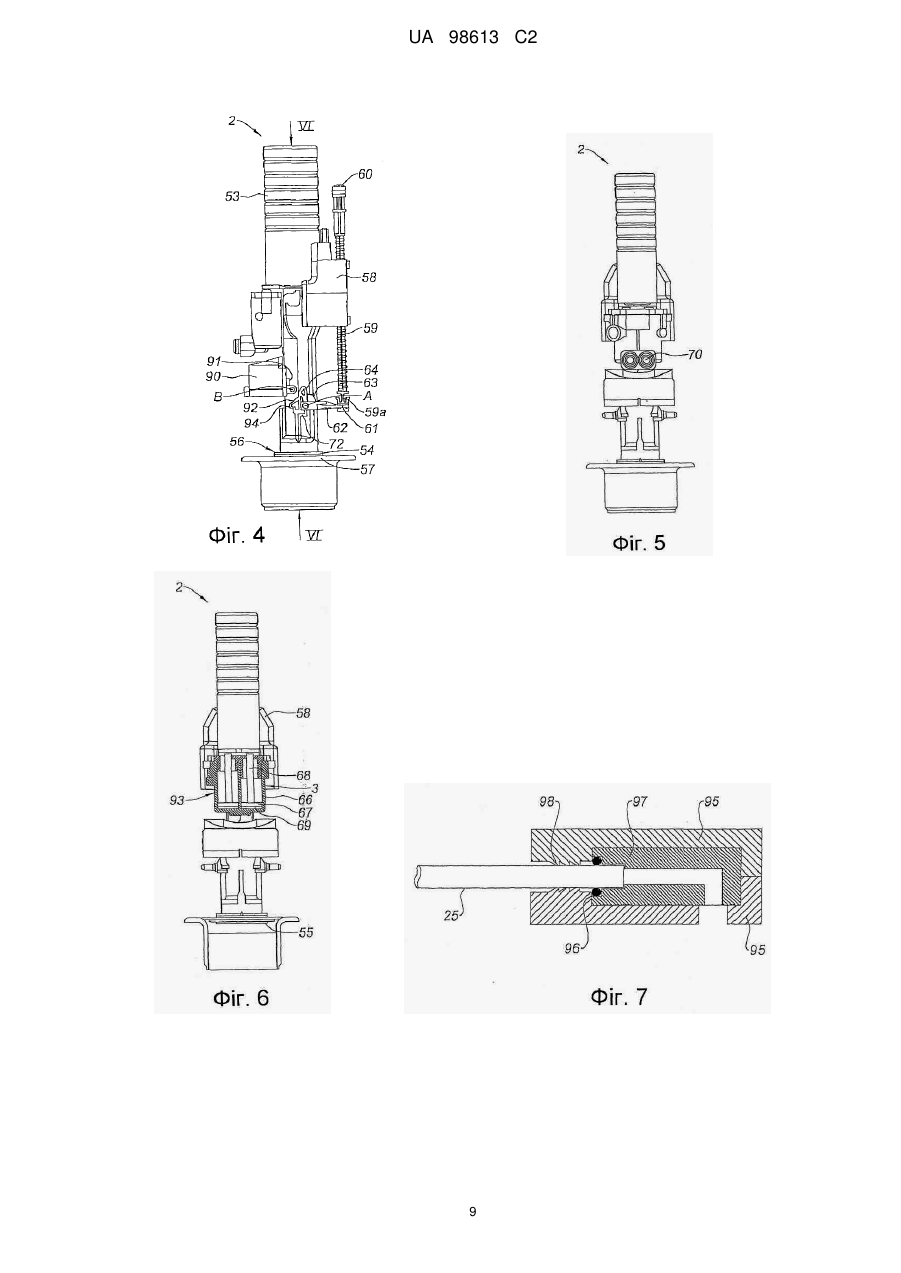

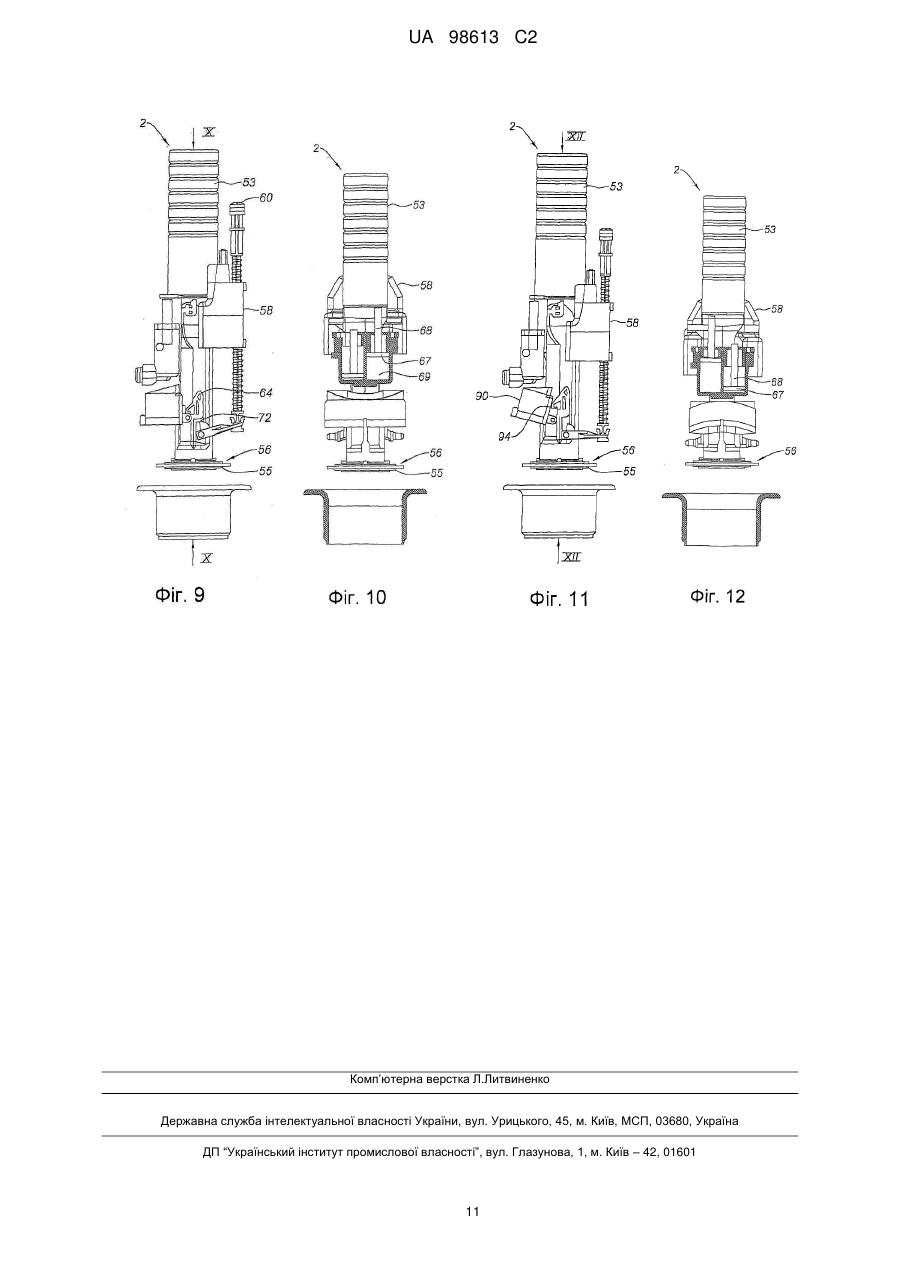

Реферат: Гідравлічний привідний пристрій (1) для приведення в дію водоспускного механізму (2) включає привідний блок (4) з щонайменше одним плунжером (9, 80), контрольний блок (5), щонайменше один триходовий гідравлічний клапан (6) та щонайменше один гідроциліндр односторонньої дії (3). Триходовий гідравлічний клапан (6) здатен живитися водопостачальною системою і керуватися за допомогою гідравлічної рідини контрольним блоком (5). Гідроциліндр односторонньої дії (3) виконаний з можливістю живлення за допомогою триходового гідравлічного клапана (6) і забезпечення вмикання водоспускного механізму (2) підніманням затворного клапана. Кожен плунжер (9, 80) здатен взаємодіяти з одним триходовим гідравлічним клапаном (6), який здатен взаємодіяти з одним гідроциліндром (3) односторонньої дії. UA 98613 C2 (12) UA 98613 C2 UA 98613 C2 5 10 15 20 25 30 35 40 45 50 55 60 Об'єктом цього винаходу є гідравлічний привідний пристрій. Гідравлічні привідні пристрої використовуються для приведення в дію зливних механізмів. Винахід добре пристосований, хоча не обмежується, контролем сантехнічного зливного механізму. Відомі привідні пристрої для приведення в дію зливних механізмів. Головним чином використовують штокові або кабельні, або пневматичні трансмісійні системи. Штокові трансмісійні системи мають недолік, який полягає у тяжкості регулювання. Кабельні трансмісійні системи мають недолік, який полягає у тому, що вони вимагають дотримання допусків, які важко витримувати. Пневматичні трансмісійні системи мають недолік, який полягає у їх громіздкості для використання. Усі ці системи, більше того, вимагають високого тиску на пускову кнопку(и) для ініціювання спорожнення. Документ US 2 838 765 описує пристрій для видалення води і повторного заповнення нею, який має механічний привід, яким маніпулюють вручну і який діє безпосередньо на гідравлічний клапан згаданого пристрою. Цей пристрій подібним чином має недолік, який полягає у необхідності прикладання високого тиску до керувальної кнопки або кнопки і має непривабливий зовнішній вигляд. Задачею цього винаходу є надання гідравлічного привідного пристрою, який не має принаймні деяких з вищезгаданих недоліків, і який дозволяє обмежити тиск, який повинен прикладати користувач до плунжера(ів) для ініціювання спорожнення. Об'єктом винаходу є гідравлічний привідний пристрій для приведення в дію водоспускного механізму, при цьому згаданий гідравлічний привідний пристрій має привідний блок з принаймні одним плунжером, який відрізняється тим, що він має: - контрольний блок, який може об'єднуватися з привідним блоком, - принаймні один триходовий гідравлічний клапан, який живиться водопостачальною системою і керується за допомогою гідравлічної рідини контрольним блоком, і - принаймні один гідроциліндр односторонньої дії, який живиться за допомогою триходового гідравлічного клапана і забезпечує вмикання згаданого водоспускного механізму.шляхом піднімання затворного клапана, при цьому кожен плунжер взаємодіє з одним триходовим гідравлічним клапаном, який сам по собі взаємодіє з одним гідроциліндром односторонньої дії. Переважно, згаданий гідравлічний клапан має вхідний канал, виконаний для з'єднання із згаданою системою водопостачання, і вихідний канал, виконаний для з'єднання з камерою згаданого гідроциліндра, та випускний канал, при цьому згаданий гідравлічний клапан має затвор, що може рухатися між першим положенням, у якому він дозволяє протікання води від згаданого вихідного каналу до згаданого випускного каналу, та другим положенням, у якому він дозволяє протікання води від згаданого вхідного каналу до згаданого вихідного каналу, причому згаданий гідроциліндр здатен забезпечувати піднімання згаданого затворного клапана або заглушки, коли згаданий затвор знаходиться у згаданому другому положенні. Переважно, згаданий вхідний канал живить привідний канал згаданого гідравлічного клапана за допомогою контрольного засобу, при цьому згаданий привідний канал виконаний для з'єднання з привідною трубою згаданого гідравлічного привідного пристрою, причому плунжер здатен рухатися між вихідним положенням, у якому вода, яка міститься у згаданій привідній трубі, може здійснювати на згаданий затвор тиск, достатній для утримування згаданого затвора у першому положенні, та робочим положенням, у якому принаймні частина води, яка міститься у згаданій привідній трубі, виводиться із згаданої привідної труби для надання можливості переміщення згаданого затвора у друге положення. Переважно, згаданий привідний пристрій має привідній шток, згаданий плунжер, який має виступ, утримуваний на одному кінці привідного штока, при цьому згаданий привідний шток пружно штовхається до вихідного положення, яке відповідає вихідному положенню згаданого плунжера, при цьому згаданий привідний шток об'єднаний під час поступального руху з робочим затвором, який встановлений для запобігання витіканню води з проходу, який випускає воду у згадану привідну трубу, коли згаданий привідний шток знаходиться у вихідному положенні, і для надання можливості видалення води із згаданого проходу, коли згаданий привідний шток знаходиться у згаданому робочому положенні. Переважно, згаданий привідний канал виводить воду у першу порожнину тіла згаданого гідравлічного клапана, при цьому пружна мембрана розташована у порожнині для відокремлення привідного каналу від вхідного, вихідного і випускного каналів, причому один кінець згаданого контрольного засобу поміщений в отвір згаданої мембрани. Згідно з одним варіантом виконання винаходу, згаданий затвор об'єднаний з контрольним засобом, при цьому затвор здатен входити у другу порожнину тіла клапана, у яку вхідний, вихідний і випускний канали випускають воду, при цьому затвор у першому положенні 1 UA 98613 C2 5 10 15 20 25 30 35 40 45 50 55 60 утримується на першому краї для перешкоджання протіканню води між вхідним каналом і згаданою другою порожниною, а в другому положенні утримується на другому краї для перешкоджання протіканню води між згаданою другою порожниною і випускним каналом. Згідно з одним варіантом виконання винаходу, згаданий гідравлічний привідний пристрій використовується для приведення в дію сантехнічного зливного механізму. Переважно, згаданий зливний механізм є подвійним зливним механізмом, при цьому згаданий гідравлічний привідний пристрій має другий триходовий гідравлічний клапан, який живиться згаданою системою водопостачання і керується згаданим контрольним блоком, причому привідний блок має два плунжери, кожен з яких приводить в дію один з гідравлічних клапанів, при цьому згаданий гідравлічний привідний пристрій має другий гідроциліндр односторонньої дії, який живиться за допомогою другого клапана і забезпечує вмикання згаданого водоспускного механізму шляхом піднімання згаданого затворного клапана, при цьому згаданий другий гідроциліндр має поршень з ходом, відмінним від ходу поршня згаданого гідроциліндра у такий спосіб, що затворний клапан піднімається на різну висоту, коли він піднімається згаданим другим гідроциліндром, і коли він піднімається згаданим гідроциліндром. Згідно з одним варіантом виконання винаходу, згаданий гідравлічний привідний пристрій використовується для приведення в дію механізму для спорожнення резервуару, такого як ванна, умивальна раковина, біде або туалетний бачок. Винахід буде краще зрозумілим, а інші задачі, деталі, характеристики і переваги останнього стануть більш очевидними завдяки наступному детальному ілюстративному опису одного варіанта виконання винаходу, представленого у вигляді виключно ілюстративного і необмежувального прикладу з посиланням на додані схематичні креслення. На цих кресленнях: на Фігурі 1 зображений спрощений схематичний вигляд гідравлічного привідного пристрою згідно з одним варіантом виконання винаходу; на Фігурі 2 зображений спрощений схематичний вигляд поздовжнього перерізу привідного блока і контрольного блока гідравлічного привідного пристрою з Фігури 1; на Фігурі 3 зображений спрощений схематичний вигляд поздовжнього перерізу клапана гідравлічного привідного пристрою з Фіг 1; на Фігурі 4 зображений спрощений схематичний вигляд спереду зливного механізму, який приводиться в дію гідравлічним привідним пристроєм з Фіг 1; на Фігурі 5 зображений спрощений схематичний вигляд збоку зливного механізму з Фігури 4; на Фігурі 6 зображений спрощений схематичний вигляд зливного механізму з Фігури 4 у перерізі вздовж лінії VI-VI; на Фігурі 7 зображений спрощений схематичний вигляд у поздовжньому перерізі трубного з'єднання гідравлічного привідного пристрою; на Фігурі 8 зображений спрощений вигляд, подібний до вигляду з Фігури 1, плунжера гідравлічного привідного пристрою, який перебуває в робочому положенні; на Фігурі 9 зображений вигляд, подібний до вигляду з Фігури 4, який показує зливний механізм, коли він приводиться в дію плунжером; на Фігурі 10 зображений вигляд зливного механізму з Фігури 9 у перерізі вздовж лінії Х-Х; на Фігурі 11 зображений вигляд, який подібний до вигляду з Фігури 4, який показує зливний механізм, коли він приводиться в дію другим плунжером гідравлічного привідного пристрою; і на Фігурі 12 зображений вигляд зливного механізму з Фігури 11 у перерізі вздовж лінії ХІІ-ХІІ. Посилаючись на Фігуру 1, показано, що гідравлічний привідний пристрій 1 дозволяє приводити в дію зливний механізм 2. На Фігурі 1 показано тільки гідроциліндр 3 односторонньої дії зливного механізму 2. Привідний пристрій 1 має привідний блок 4, контрольний блок 5 і клапан 6. Посилаючись на Фігуру 2, привідний блок 4 і контрольний блок 5 тепер будуть описуватися більш детально. Привідний блок 4 має розетку 7, яка встановлена в отворі кришки або зливного бачка (не зображений), і яка нагвинчується різьбовим виступом 8 на гайку (не зображена) зливного механізму. Така розетка відома з рівня техніки. Привідний блок 4 має плунжер 9, який має осьову ділянку 10, яка може ковзати у різьбовому виступі 8. Згідно з одним варіантом виконання, який не зображений, плунжер 9 може приводитися в дію натискною кнопкою, пружною мембраною або іншою деталлю кришки. Контрольний блок 5 має коробку 11, яка має манжету 12, яка, наприклад, має по суті циліндричну форму. Манжета 12 має кільцевий буртик 13, який виступає радіально всередину. Буртик 13 може взаємодіяти з кільцевою канавкою 14 для фіксації різьбового виступу 8. Розетка 7, таким чином, вставляється в манжету 12 шляхом пружної деформації, а потім фіксується. 2 UA 98613 C2 5 10 15 20 25 30 35 40 45 50 55 В коробці 11 поміщається привідний шток 15. Привідний шток 15 має один кінець 15а, який упирається у нижню сторону ділянки 10. Протилежний кінець 15b привідного штока 15 має коліно 16, яке простягається до периферії коробки 11. Лист 17, який формує пружину, розташований між нижньою поверхнею 11а коробки 11 і коліном 16 для штовхання штока 15, таким чином ділянки 10, до вихідного положення, у якому плунжер 9 виступає з розетки 7. Лист 17 виготовлений, наприклад, із сталі або пластику. Центральна частина 17а листа 17 утримується, у зображеному варіанті виконання, на виступі 18 нижньої поверхні 11а коробки 11. Один кінець 17b листа 17 утримується на коліні 16. Протилежний кінець 17с листа 17 утримується на коліні 20 привідного штока 21, робота якого буде описуватися детально нижче. Контрольний блок 5 має сідлову опору 22, яка має сідло 22а. Сідлова опора 22 має прохід 23. Прохід 23 з'єднаний з привідним каналом 24 (Фігура 1) клапана 6 привідною трубою 25, яка позначена пунктирними лініями на Фігурі 1. Прохід 23 здатен сполучатися з випускним отвором 26 нижньої поверхні 11а коробки 11 за допомогою канавки 27, що випускає воду в сідло 22а. Випускний отвір 26 випускає воду, наприклад, у зливний бачок (не зображений). Коліно 16 має порожнину 28, розташовану справа від канавки 27, у якій поміщено затвор 29. У вихідному положенні лист 17 утримує коліно 16 у верхньому положенні. У цьому положенні затвор 29 упирається в канавку 27 і блокує сполучення між проходом 23 і випускним отвором 26. Посилаючись на Фігуру 3, клапан 6 буде тепер описуватися більш детально. Клапан 6 має тіло 31. Привідний канал 24 випускає воду у порожнину 32 тіла 31. Клапан 6 має вхідний канал 33, який з'єднується з засобами водопостачання (не зображені). Клапан 6 має вихідний канал 34, який з'єднується з камерою 69 (Фігура 1) гідроциліндра 3 за допомогою труби 30, яка зображена пунктирними лініями на Фігурі 1. Клапан 6 має випускний канал 36, який випускає воду, наприклад, у зливний бачок. Пружна мембрана 37 розташована у порожнині 32 для відокремлення привідного каналу 24 від вхідного каналу 33, вихідного каналу 34 та випускного каналу 36. Мембрана 37 спирається на спускне кільце 38 і встановлена у тілі 31 клапана. О-подібна кільцева герметизація 39 робить можливим створювати ущільнення між тілом клапана 31 та спускним кільцем 38. Заглушка 40, нагвинчена на тіло 31 клапана, робить можливим утримувати мембрану 37 в контакті із спускним кільцем 38. Контрольний засіб 42 загалом циліндричної форми розташований між привідним каналом 24 та вхідним каналом 33, при цьому один кінець 42а контрольного засобу 42 розміщений в центральному отворі 43 мембрани 37. У контрольному засобі 42 виконано поздовжній отвір 44, який не випускає воду з кінця 42а. Перпендикулярно до отвору 44 виконано отвір 45. Дві канавки 46, наприклад з трикутним поперечним перерізом, випускають воду в отвір 45. Прохід між канавками 46 і мембраною 37, таким чином, калібрується для значного зменшення витрати потоку між вхідним каналом 33 і привідним каналом 24. Клапан 6 має затвор 47, який об'єднаний з контрольним засобом 42. Затвор 47 може рухатися в порожнину 48 тіла 31 клапана між першим положенням, зображеним на Фігурах 1 і 3, та другим положенням, зображеним на Фігурі 8. Вхідний канал 33, вихідний канал 34 і випускний канал 36 випускають воду в порожнину 48. В першому положенні затвор 47 спирається на край 50 вхідного каналу 33 і запобігає протіканню води між вхідним каналом 33 і порожниною 48. У цьому положенні затвор 47 відокремлений від краю 51 спускного кільця 38, і вода може протікати між вихідним каналом 34 і випускним каналом 36. У другому положенні, затвор 47 спирається на край 51 і запобігає протіканню води між порожниною 48 і випускним каналом 36. У цьому положенні·затвор 47 відокремлений від краю 50, і вода може протікати між вхідним каналом 33 і вихідним каналом 34. Посилаючись на Фігури 4-6, зливний механізм 2 тепер буде представлений більш детально. Зливний механізм 2 має проточну трубу 53, яка встановлена входженням в корпус (не зображений). Проточна труба 53, на своєму нижньому кінці, має головку 54, яка має плоске периферійне ущільнення, яке формує затворний клапан 56, який працює з ковпаком 57. Коли затворний клапан 56 відокремлений від ковпака 57, то вода, яка міститься у зливному бачці, потрапляє в туалетний бачок (не зображений). Зливний механізм 2 має поплавок 58, який встановлений на мікрометричному гвинті 59 для точного регулювання висоти, яка регулює кількість випущеної води. Гвинт 59 має верхню головку 60, а його нижній кінець 59а оснащений кульовим шарніром 61 важеля 62, кінець якого, протилежний до кульового шарніра 61, шарнірно закріплений навколо фіксованої осі А відносно 3 UA 98613 C2 5 10 15 20 25 30 35 40 45 50 55 корпуса. Важіль 62 має вухо 63, що взаємодіє з кулачком 64, який встановлений на проточній трубі 53 у спосіб, що буде детально описуватися нижче. Гідроциліндр 3 має тіло 66 і поршень 67, який прикріплений до штока 68. Тіло 66 утворює разом з поршнем 67 камеру 69. Камера 69 має живильний отвір 70, який з'єднаний з вихідним каналом 34 клапана 6 трубою 30. Шток 68 з'єднаний з проточною трубою 53. Поршень 67 приводиться в дію пружиною (не зображена) в напрямі, що зменшує об'єм камери 69, тобто, в напрямі до дна, зображеного на фігурах. Посилаючись на Фігуру 7, з'єднання труб 25 і 30 буде тепер описуватися більш детально. Труби 25 і 30 є пневматичними гнучкими трубами. Засоби, які дозволяють механічне утримування і ущільнення труб 25 і 30, поміщені в контрольний блок 5, клапан 6 і відповідно гідроциліндр 3. Механічна опора забезпечується двома затискачами 95, які затискають відповідно труби 25, 30. Затискачі 95 мають канавки 98 для утримування відповідно труб 25, 30 на місці. Водопровідна частина 97 розташована в затискачах 95. О-подібна кільцева герметизація 96 забезпечує щільність між відповідно трубою 25, 30 і частиною 97. Тепер буде описуватися приведення в дію зливного механізму 2 привідним пристроєм 1. У вихідному положенні (Фігури 1 - 6) плунжер 9 знаходиться у верхньому положенні, тобто, він виступає з розетки 7. У цьому положенні затвор 29 утримується в канавці 27 листом 17 і перешкоджає протіканню води між проходом 23 і випускним отвором 26. Зазор становить, наприклад, приблизно 0,6 мм. Для забезпечення щільності при випробувальному тиску приблизно 16 бар, лист 17, наприклад, прикладає до затвора 29 за допомогою коліна 16 тиск, що еквівалентний 200 - 300 г. У цьому положенні вода, що міститься в привідній трубі 25, яка живиться за допомогою контрольного засобу 42, прикладає тиск до верхньої частини мембрани 37. Це створює ефект утримування затвора 47 за допомогою контрольного засобу 42 у першому положенні. Камера 69 по суті порожня, а поршень 67 пружно утримується у нижньому положенні. Починаючи з цього положення, коли користувач штовхає плунжер 9 для переміщення його у робоче положення, у якому він знаходиться по суті у площині розетки 7 (Фігура 8), це спричиняє піднімання затвора 29 з канавки 27, коли лист 17 стискається. Затвор 29 піднімається з канавки, наприклад, приблизно на 1 - 1,5 мм. У цьому положенні, вода, що міститься у привідній трубі 25, випускається крізь випускний отвір 26, а тиск, прикладений до верхньої частини мембрани 37, знижується. Затвор 47 і контрольний засіб 42 переміщаються вгору тиском у вхідному каналі у друге положення затвора 47 (Фігура 8). У цьому положенні камера 69 гідроциліндра 3 заповнюється за допомогою вихідного каналу 34, який живиться вхідним каналом 33. Поршень 67 і шток 68 ковзають в тілі 66 гідроциліндра, який спричиняє рух проточної труби 53 вгору; це спричиняє відкривання клапана 56. Клапан 56 відокремлений, наприклад, від сідла ковпака 57 по висоті на приблизно 20 мм. У той же час, кулачок 64 ковзає по вусі 63 важеля 62, доки вухо 63 переміщається у вихідне положення під плече 72,що утворене цим кулачком 64 (Фігури 9 і 10). Відхилення важеля 62 забезпечується поплавком 58, що штовхає гвинт 59 догори. Коли користувач вивільняє плунжер 9, то затвор 29, на який діє лист 17, рухається до моменту упирання в сідло 22а. У цьому положенні затвор 29 упирається в канавку 27 і перешкоджає протіканню води між проходом 23 і випускним отвором 26. Тиск води, яка міститься у привідній трубі 25, зростає, що призводить до деформації мембрани 37. Затвор 47 переміщається у перше положення. У цьому положенні затвор 47 перешкоджає протіканню води між вхідним каналом 33 і вихідним каналом 34, проте дозволяє протікання води між вихідним каналом 34 і випускним каналом 36. Це дозволяє воді, яка міститься в камері 69 гідроциліндра 3, протікати у зливний бачок. Цей потік припиняється, коли камера 69 порожня, що відповідає нижньому положенню поршня 67. Поплавок 58 блокує проточну трубу 53 і вивільняє її послідовно при пониженні рівня води в бачку. Поплавок 58 при опусканні змушує важіль 62 повертатися. Вухо 63 потім рухається від плеча 72 і проточна труба 53 вільно спорожнюється, припиняючи зливання. Таким чином, для вмикання зливного механізму 2 користувач повинен просто прикласти силу, що дозволяє затвору 29 рухатися. У цьому випадку, тиск у водопостачальній системі робить можливим піднімати проточну трубу 53. Іншими словами, коли користувач прикладає відносно слабке зусилля до плунжера 9, то тиск у водопостачальній системі використовується для створення більшої сили, яка дозволяє вмикання зливного механізму 2. Тиск у водопостачальній системі, таким чином, робить можливим допомагати приведенню в дію зливного механізму. Привідний пристрій 1, таким чином, робить можливим зменшувати зусилля і хід плунжера 9 і спрощувати передачу зусилля до зливного механізму 2. З'єднання плунжера 9 4 UA 98613 C2 5 10 15 20 25 30 35 40 45 50 із зливним механізмом 2 є дуже зручним і може бути дуже довгим, що полегшує встановлення привідного пристрою 1. Хід плунжера 9 становить, наприклад, приблизно 1,5 мм. Завдяки тому факту, що хід є коротким, діаметр плунжера 9 більше не потрібно підганяти під отвір кришки бачка, який типово має діаметр, що дорівнює 40 мм. Таким чином, можна утримувати розетку плоскою по дуже великому діаметру, таким чином надаючи набагато більше простору для штифтів. Це надає широкий вибір при реалізації конструкції розетка-плунжер. Наприклад, конструкція розеткаплунжер може охоплюватися герметичним, гнучким корпусом, який має рельєф, який визначає положення плунжера на верхній частині. Інша можливість полягає у використанні забарвленої еластичної клавіатури типу електронної контрольної клавіатури. Зливний механізм 2, зображений на Фігурах 1 - 12, є так званим подвійним зливним механізмом, тобто, він дозволяє випускання двох різних об'ємів води на вибір користувача. Плунжер 9 є так званим плунжером для слабкого зливу. Привідний блок 4 має другий так званий плунжер 80 для сильного зливу, який має осьовий виступ 81, що може ковзати у різьбовий виступ 8. Привідний шток 21 має один кінець 21а, який спирається на нижній край виступу 81. Протилежний кінець 21b привідного штока має коліно 20, що простягається до периферії коробки 11. Контрольний блок 5 має другу сідлову опору 82, яка має сідло 82а. Сідлова опора 82 має прохід 83. Прохід 83 з'єднаний з привідним каналом другого клапана (не зображений) привідною трубою (не зображена). Прохід 83 здатен сполучатися з випускним отвором 84 нижньої поверхні 11а коробки 11 за допомогою канавки 85, що випускає воду в сідло 82а. Випускний отвір 84 випускає воду, наприклад, у зливний резервуар. Коліно 20 має порожнину 86, розташовану справа від канавки 85, у якій поміщений клапан 87. У вихідному положенні, лист 17 утримує коліно 20 в сідлі 82а. У цьому положенні, клапан 87 утримується в канавці 85 і блокує сполучення між проходом 83 і випускним отвором 84. Клапан, з'єднаний з плунжером 80 для сильного зливу, подібний до клапана 6. Зливний механізм 2 має поплавок 90 для сильного зливу, який може повертатися навколо стаціонарної вісі В відносно корпуса, який закріплений на одній стороні, по суті діаметрально протилежній поплавку 58 для слабкого зливу, на проточній трубі 53. Поплавок 90 розташований нижче поплавка 58. Поплавок 90 має заглушку 91, яка взаємодіє з кулачком 92, який знаходиться на проточній трубі 53. Заглушка 63 розташована нижче заглушки 91. Зливний механізм 2 має другий гідроциліндр 93, який подібний до гідроциліндра 3. Хід поршня для сильного зливу більший за хід поршня 68 для слабкого зливу так, що поршень для сильного зливу може переміщати клапан 56 на більшу висоту. Приведення в дію зливного механізму 2 шляхом штовхання плунжера 80 подібне до приведення в дію зливного механізму 2 шляхом штовхання плунжера 9. У цьому випадку, вухо 91 переходить у вихідне положення під плечем 94 кулачка 92 так, що поплавок 90 для сильного зливу блокує проточну трубу 53. Проточна труба 53 переміщається у вище положення спорожнення, що відповідає сильному зливу. Клапан 56 розташований, наприклад, окремо від сідла ковпачка 57 на висоті приблизно 26 мм. Як і перед цим, проточна труба 53 вивільняється тільки, коли рівень води в бачку вивільняє поплавок 90, який, при повороті, переміщає вухо 91 від кулачка 92. Потім проточна труба 53 раптом падає у заблоковане положення, при цьому кількість води, яку випустили, відповідає сильному зливу. Можливі інші варіанти. Наприклад, привідний пристрій 1 може використовуватися для ініціювання спорожнення єдиного або подвійного бачка, ванни, умивальної раковини, біде або для іншого сантехнічного застосування, яке вимагає водоспускного механізму, який може вмикатися. Хоча винахід описаний відносно одного конкретного варіанта виконання, досить очевидно, що він ніяким чином не обмежується ним і має усі технічні еквіваленти описаних засобів, а також їх комбінації, якщо вони потрапляють в об'єм правового захисту винаходу. ФОРМУЛА ВИНАХОДУ 55 60 1. Гідравлічний привідний пристрій (1) для приведення в дію водоспускного механізму (2), при цьому згаданий гідравлічний привідний пристрій має привідний блок (4) з принаймні одним плунжером, який відрізняється тим, що він має: - контрольний блок (5), який здатен об'єднуватися з привідним блоком, - принаймні один триходовий гідравлічний клапан (6), який здатен живитися водопостачальною системою і керуватися за допомогою гідравлічної рідини контрольним блоком (5), і 5 UA 98613 C2 5 10 15 20 25 30 35 40 45 50 55 60 - принаймні один гідроциліндр односторонньої дії, виконаний із здатністю живлення за допомогою триходового гідравлічного клапана (6) і забезпечення вмикання згаданого водоспускного механізму підніманням затворного клапана, при цьому кожен плунжер (9, 80) здатен взаємодіяти з одним триходовим гідравлічним клапаном (6), який сам по собі здатен взаємодіяти з одним гідроциліндром (3) односторонньої дії. 2. Гідравлічний привідний пристрій за п. 1, який відрізняється тим, що згаданий гідравлічний клапан (6) має вхідний канал (33), який виконаний для з'єднання із згаданою водопостачальною системою, вихідний канал (34), виконаний для з'єднання з камерою (69) згаданого гідроциліндра, і випускний канал (36), при цьому згаданий гідравлічний клапан має затвор (47), який виконаний з можливістю переміщення між першим положенням, у якому він дозволяє протікання води від згаданого вихідного каналу (34) до згаданого випускного каналу (36), та другим положенням, у якому він дозволяє протікання води від згаданого вхідного каналу (33) до згаданого вихідного каналу (34), при цьому згаданий гідроциліндр здатен забезпечувати піднімання згаданого затворного клапана або заглушки, коли згаданий затвор знаходиться у згаданому другому положенні. 3. Гідравлічний привідний пристрій за п. 2, який відрізняється тим, що згаданий вхідний канал (33) виконаний з можливістю живлення привідного каналу (24) згаданого гідравлічного клапана (6) за допомогою контрольного засобу (42), при цьому згаданий привідний канал виконаний для з'єднання з привідною трубою (25) згаданого гідравлічного привідного пристрою, причому згаданий плунжер (9, 15) здатен рухатися між вихідним положенням, у якому вода, яка міститься у згаданій привідній трубі, може здійснювати на згаданий затвор (47) тиск, що достатній для утримування затвора у першому положенні, та робочим положенням, у якому принаймні частина води, яка міститься у згаданій привідній трубі (25), здатна виходити з неї для надання можливості переміщення згаданого затвора (47) у друге положення. 4. Гідравлічний привідний пристрій за п. 3, який відрізняється тим, що він має привідний шток (15), згаданий плунжер, який має ділянку (10), яка спирається на один кінець (15а) привідного штока, при цьому згаданий привідний шток виконаний з можливістю пружного проштовхування до вихідного положення, яке відповідає вихідному положенню згаданого плунжера, при цьому згаданий привідний шток об'єднаний при поступальному русі з робочим затвором (29), який встановлений для перешкоджання витіканню води з проходу (23), який виконаний з можливістю випускання її у згадану привідну трубу, коли згаданий привідний шток знаходиться у вихідному положенні, і дозволяє випускати воду із згаданого проходу, коли згаданийпривідний шток знаходиться у згаданому робочому положенні. 5. Гідравлічний привідний пристрій за п. 3, який відрізняється тим, що згаданий привідний канал (24) виконаний з можливістю випускання води у першу порожнину (32) тіла (31) згаданого гідравлічного клапана, пружну мембрану (37), яка розташована в порожнині (32) для відокремлення привідного каналу (24) від вхідного каналу (33), вихідного каналу (34) і випускного каналу (36), при цьому один кінець згаданого контрольного засобу (42) поміщений в отворі (43) згаданої мембрани (37). 6. Гідравлічний привідний пристрій за п. 5, який відрізняється тим, що згаданий затвор (47) об'єднаний з контрольним засобом (42) і виконаний з можливістю переміщення у другу порожнину (48) тіла клапана, у яку впускають воду, вхідний канал (33), вихідний канал (34) і випускний канал (36), при цьому затвор (47) у першому положенні спирається на перший край (50) для перешкоджання протіканню води між вхідним каналом (33) і згаданою другою порожниною (48), а у другому положенні - спирається на другий край (51) для перешкоджання протіканню води між згаданою другою порожниною (48) і випускним каналом (36). 7. Гідравлічний привідний пристрій за п. 1, який відрізняється тим, що він виконаний з можливістю приведення в дію сантехнічного зливного механізму (2). 8. Гідравлічний привідний пристрій за п. 7, який відрізняється тим, що згаданий зливний механізм є подвійним зливним механізмом, при цьому згаданий гідравлічний привідний пристрій має другий триходовий гідравлічний клапан, який виконаний з можливістю живлення згаданою водопостачальною системою і керування згаданим контрольним блоком, при цьому привідний блок має два плунжери, кожен з яких виконаний з можливістю приведення в дію одного з гідравлічних клапанів, причому згаданий гідравлічний привідний пристрій має другий гідроциліндр односторонньої дії, який виконаний з можливістю живлення за допомогою згаданого другого клапана і забезпечення вмикання згаданого водоспускного механізму шляхом піднімання згаданого затворного клапана, при цьому згаданий другий гідроциліндр має поршень з ходом, відмінним від ходу поршня згаданого гідроциліндра, у такий спосіб, що затворний клапан здатен підніматися на різну висоту, при підніманні його згаданим другим гідроциліндром і підніманні його згаданим гідроциліндром. 6 UA 98613 C2 9. Гідравлічний привідний пристрій за п. 1, який відрізняється тим, що він виконаний з можливістю приведення в дію механізму для спорожнення резервуара, такого як ванна, умивальник, біде або зливний бачок. 7 UA 98613 C2 8 UA 98613 C2 9 UA 98613 C2 10 UA 98613 C2 Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
