Кавоварка і трубчастий клапан

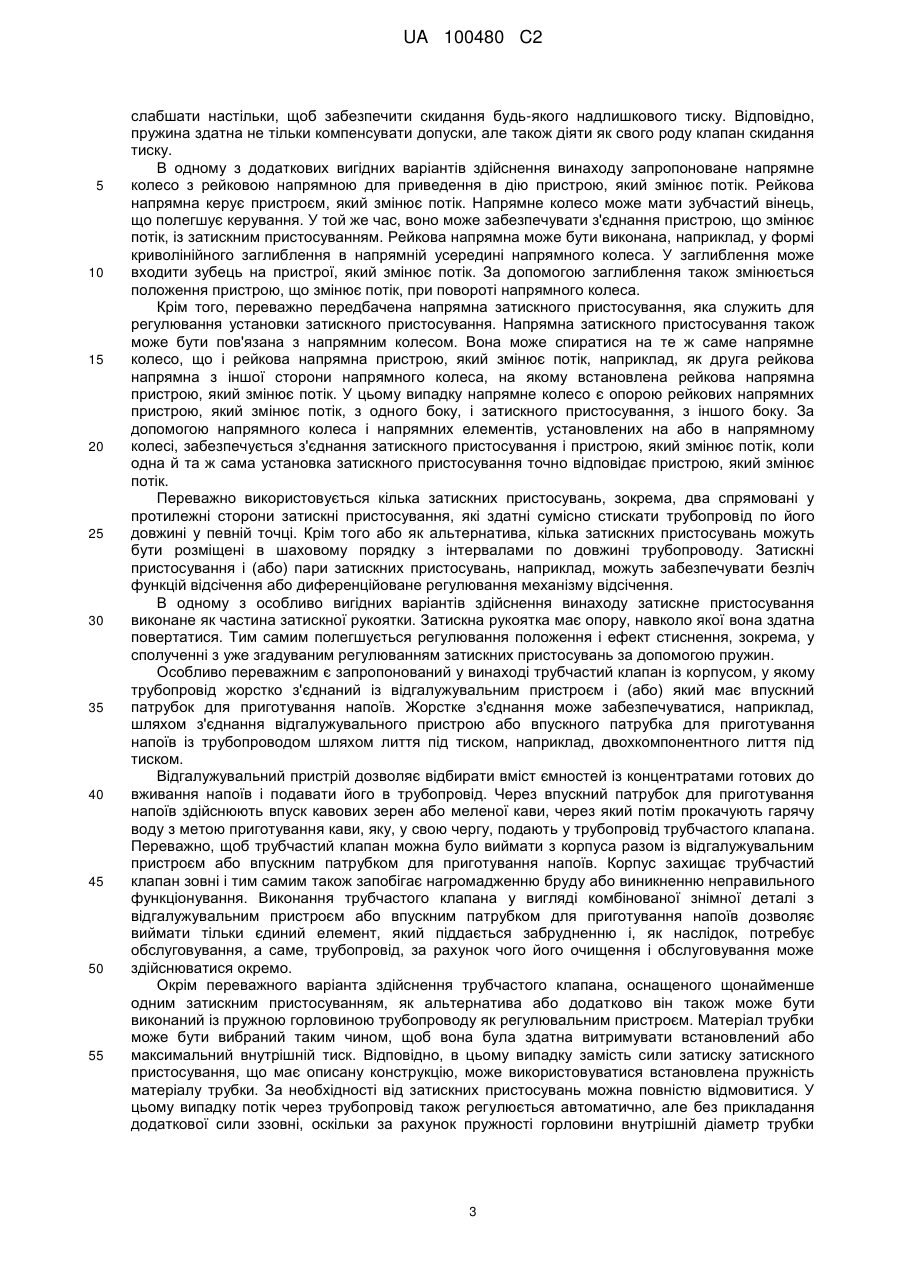

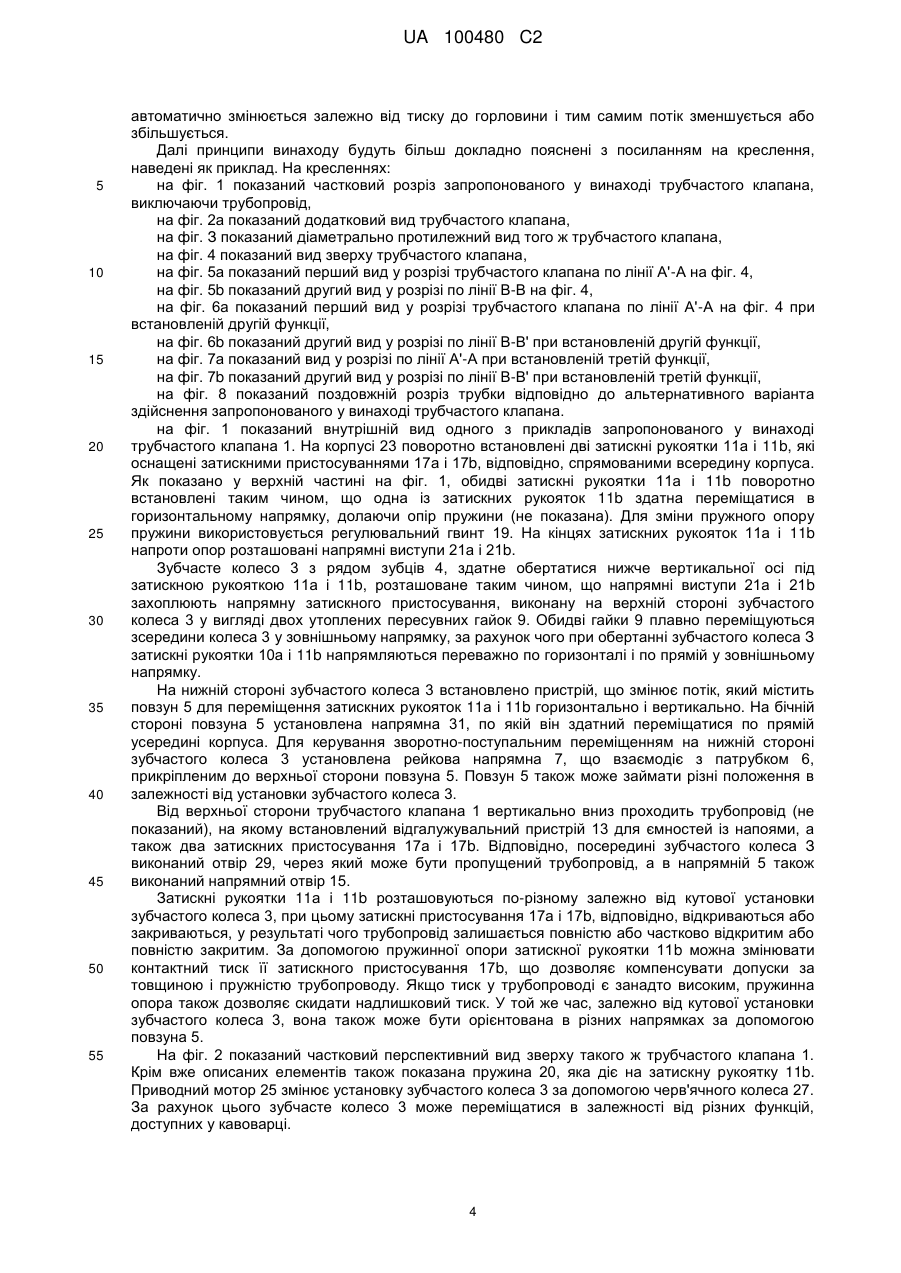

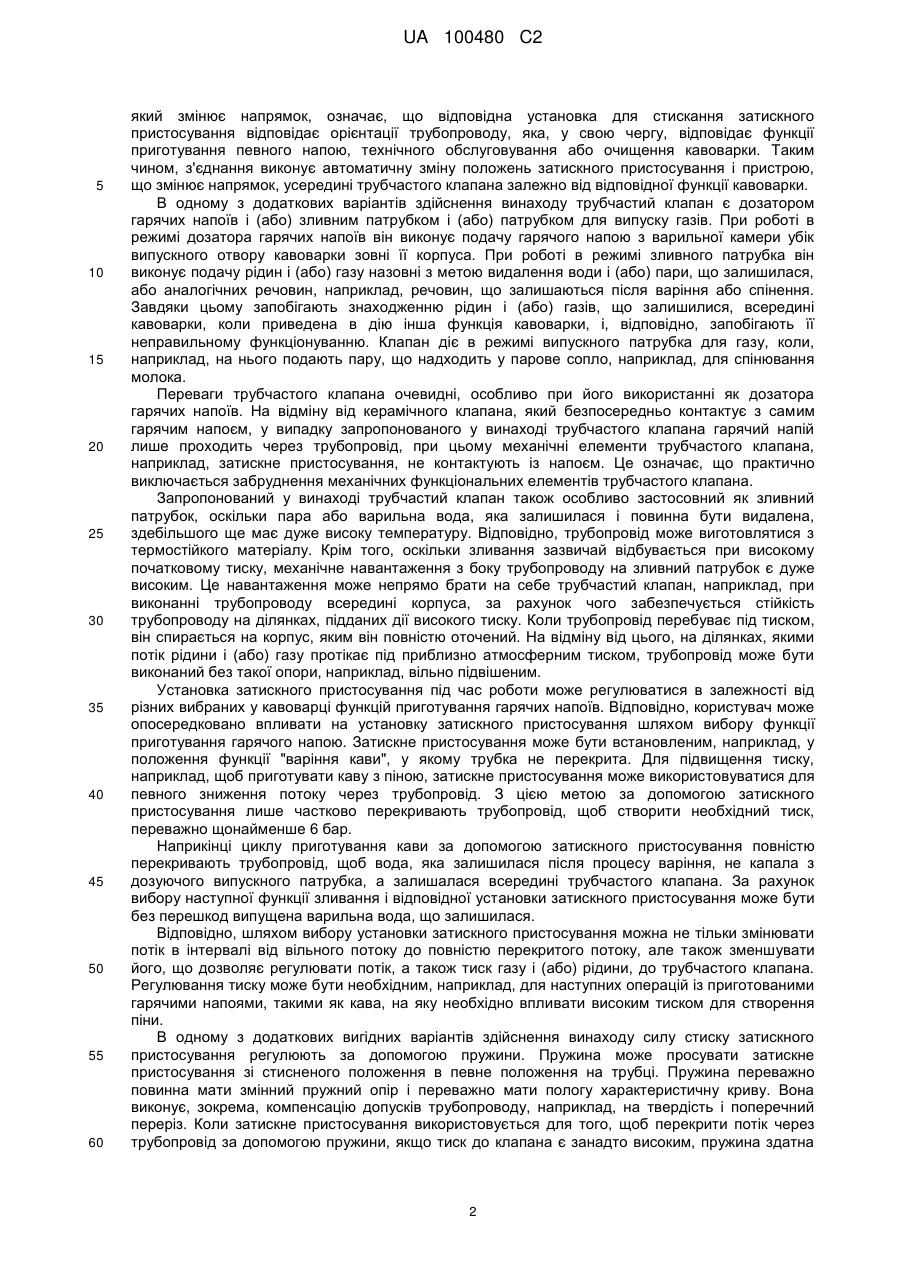

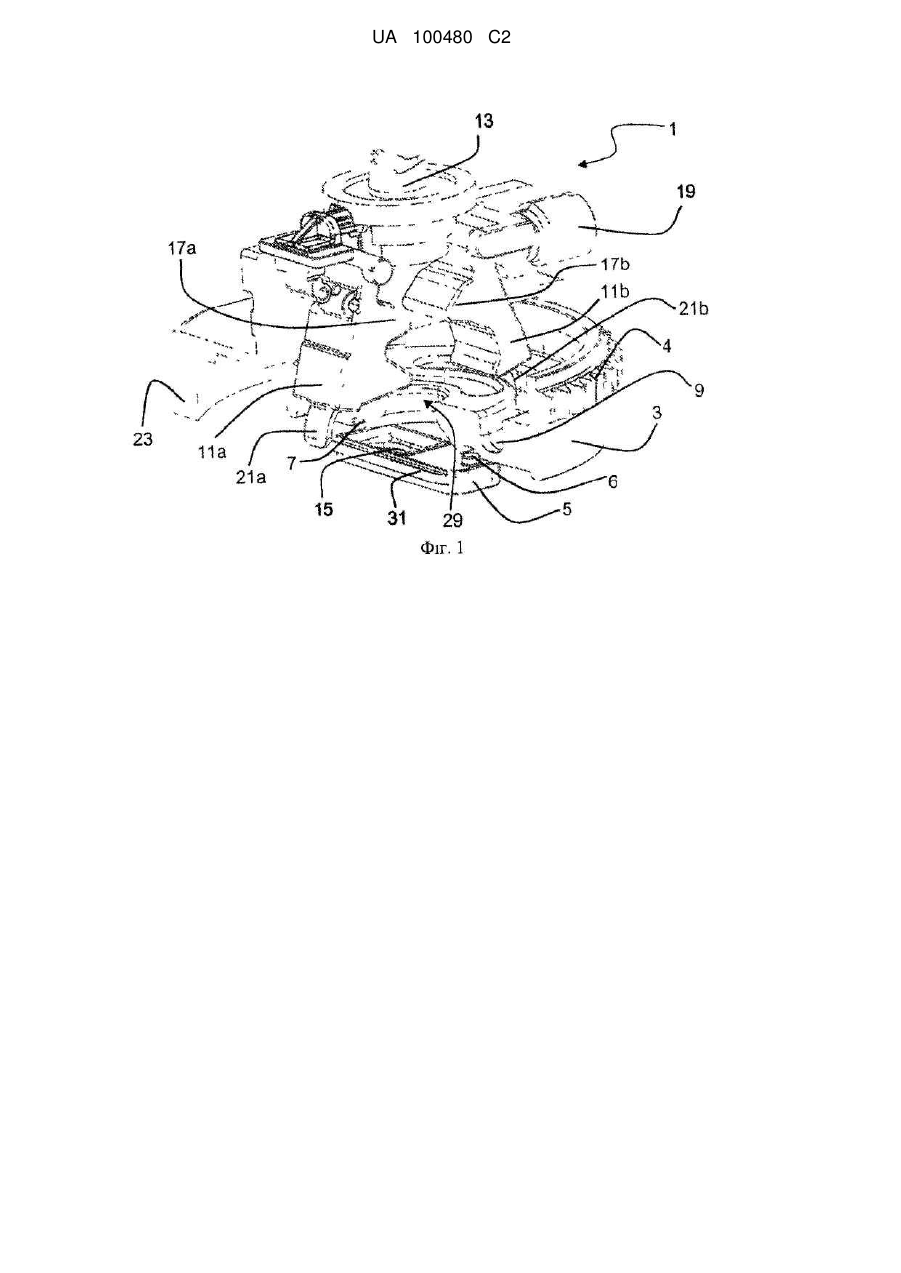

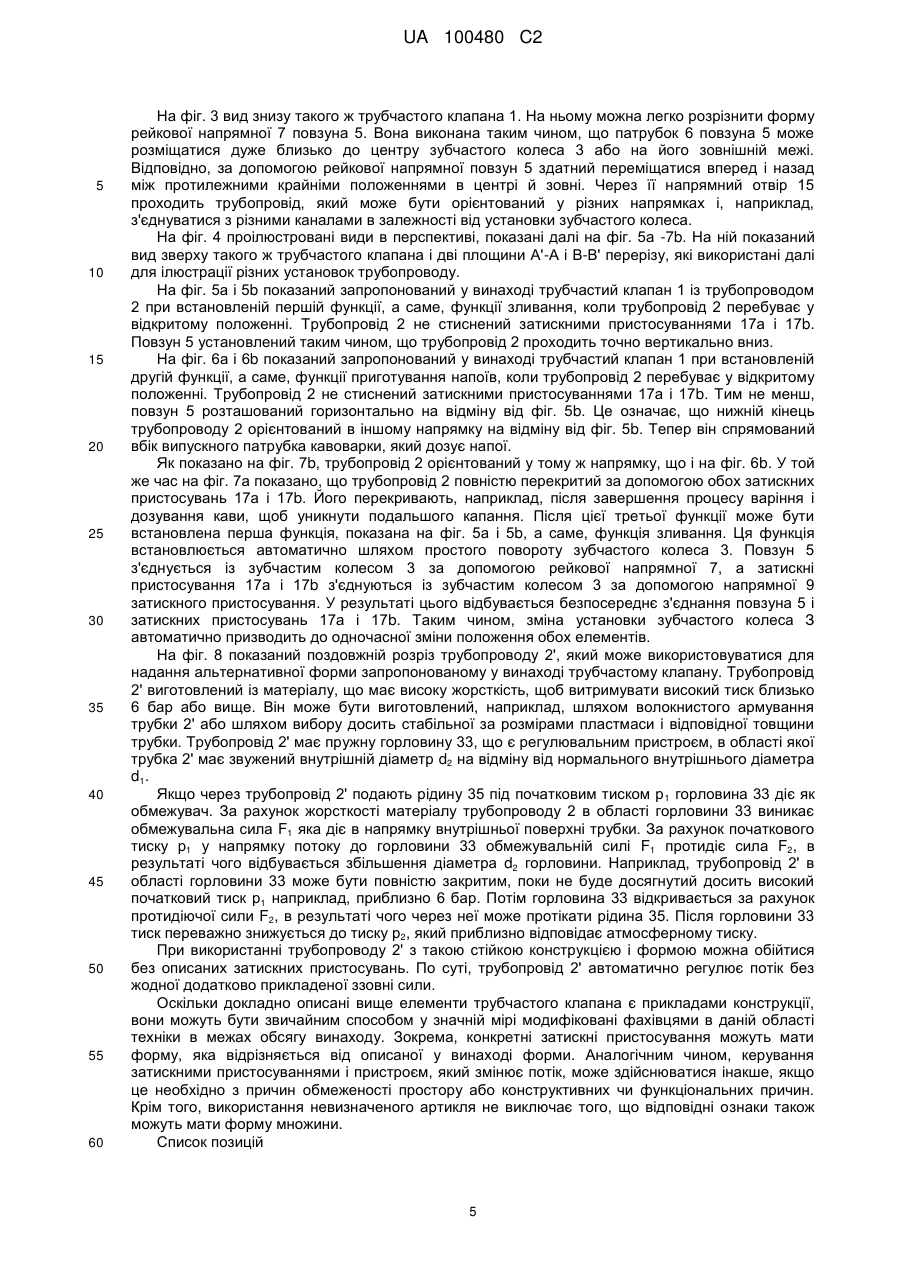

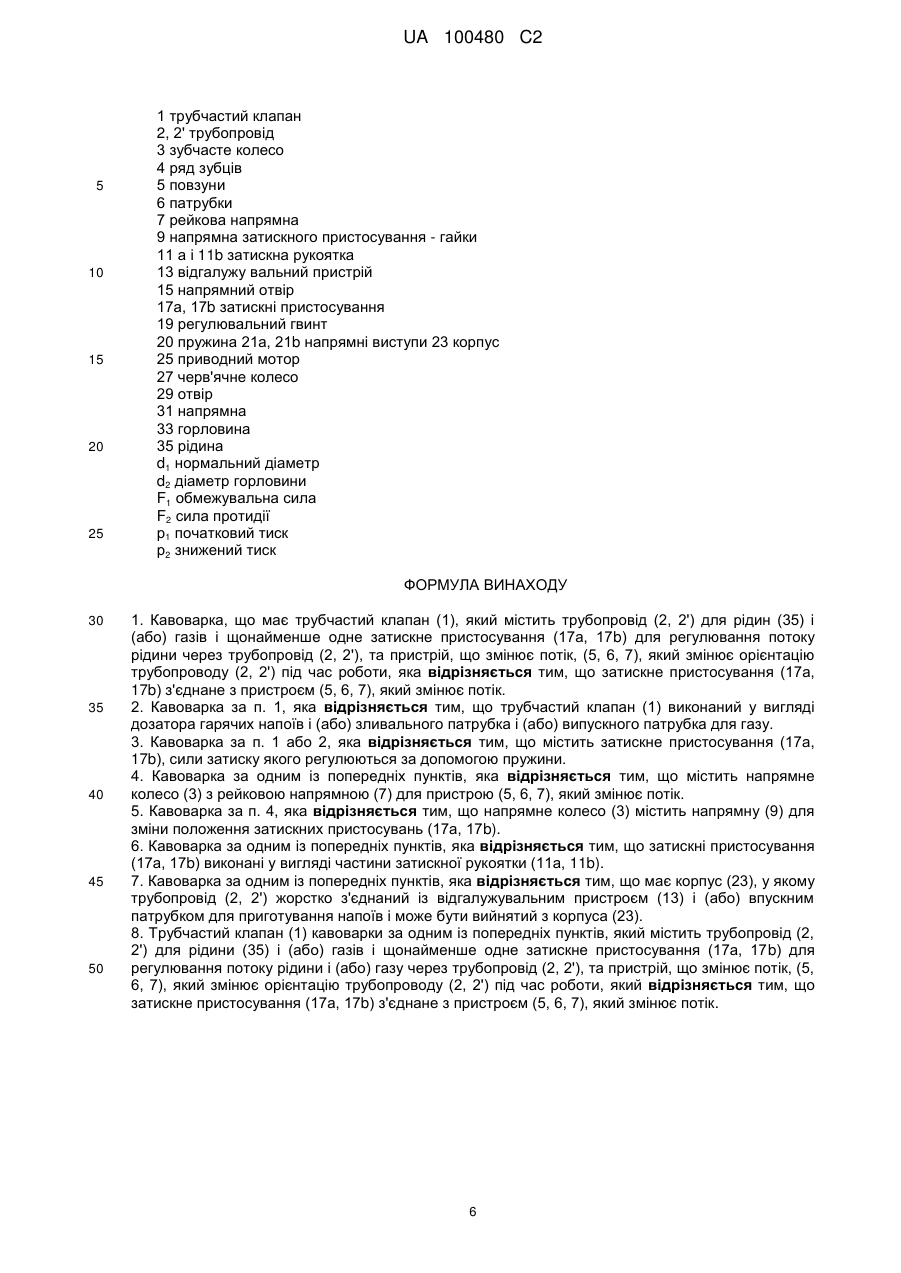

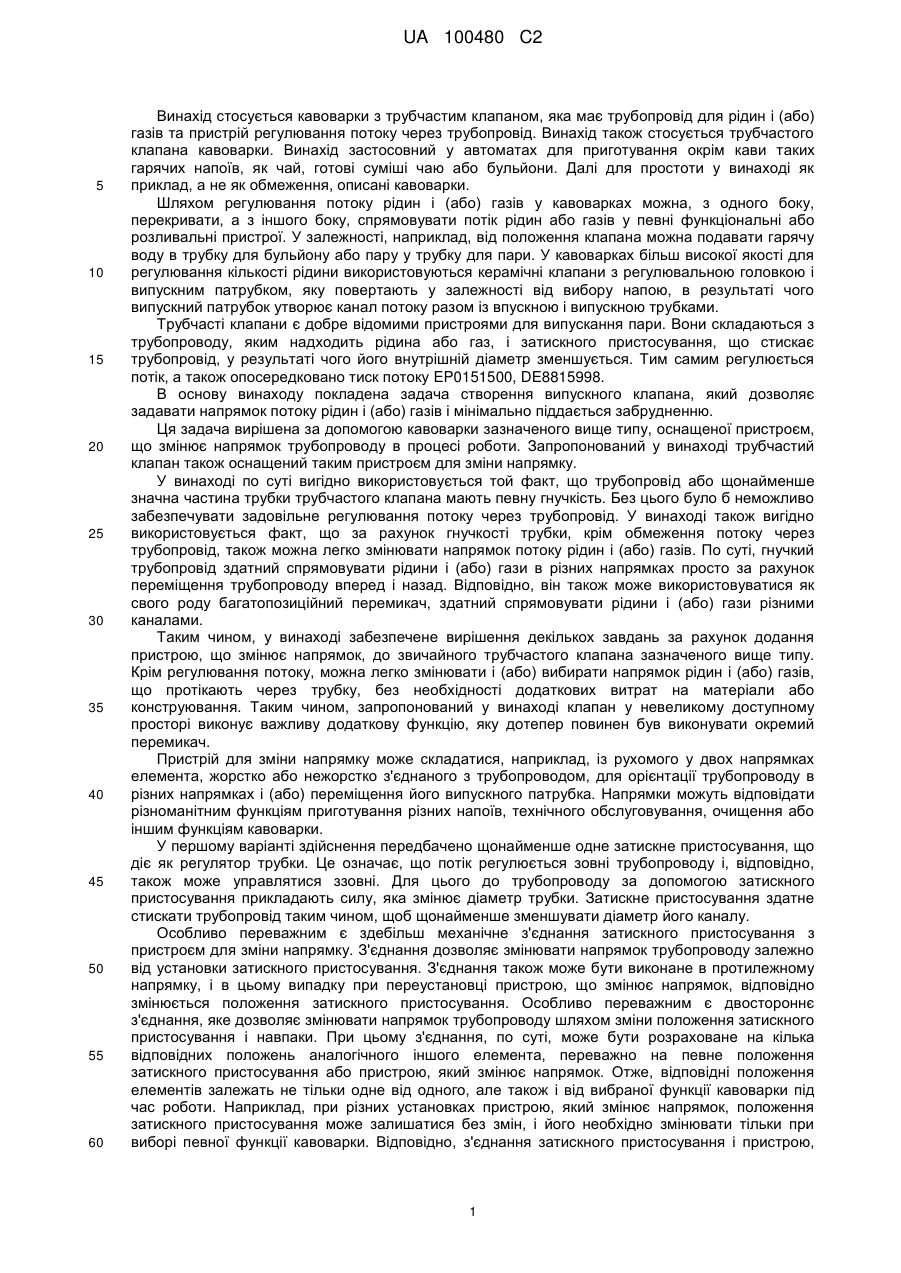

Реферат: У заявці описана кавоварка, що має трубчастий клапан (1), який містить трубопровід для рідин і (або) газів та пристрій регулювання потоку через трубопровід. Також описаний відповідним чином сконструйований трубчастий клапан (1). Трубчастий клапан (1) також містить пристрій (5, 6, 7), що змінює потік, який змінює напрямок трубопроводу під час роботи. UA 100480 C2 (12) UA 100480 C2 UA 100480 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується кавоварки з трубчастим клапаном, яка має трубопровід для рідин і (або) газів та пристрій регулювання потоку через трубопровід. Винахід також стосується трубчастого клапана кавоварки. Винахід застосовний у автоматах для приготування окрім кави таких гарячих напоїв, як чай, готові суміші чаю або бульйони. Далі для простоти у винаході як приклад, а не як обмеження, описані кавоварки. Шляхом регулювання потоку рідин і (або) газів у кавоварках можна, з одного боку, перекривати, а з іншого боку, спрямовувати потік рідин або газів у певні функціональні або розливальні пристрої. У залежності, наприклад, від положення клапана можна подавати гарячу воду в трубку для бульйону або пару у трубку для пари. У кавоварках більш високої якості для регулювання кількості рідини використовуються керамічні клапани з регулювальною головкою і випускним патрубком, яку повертають у залежності від вибору напою, в результаті чого випускний патрубок утворює канал потоку разом із впускною і випускною трубками. Трубчасті клапани є добре відомими пристроями для випускання пари. Вони складаються з трубопроводу, яким надходить рідина або газ, і затискного пристосування, що стискає трубопровід, у результаті чого його внутрішній діаметр зменшується. Тим самим регулюється потік, а також опосередковано тиск потоку EP0151500, DE8815998. В основу винаходу покладена задача створення випускного клапана, який дозволяє задавати напрямок потоку рідин і (або) газів і мінімально піддається забрудненню. Ця задача вирішена за допомогою кавоварки зазначеного вище типу, оснащеної пристроєм, що змінює напрямок трубопроводу в процесі роботи. Запропонований у винаході трубчастий клапан також оснащений таким пристроєм для зміни напрямку. У винаході по суті вигідно використовується той факт, що трубопровід або щонайменше значна частина трубки трубчастого клапана мають певну гнучкість. Без цього було б неможливо забезпечувати задовільне регулювання потоку через трубопровід. У винаході також вигідно використовується факт, що за рахунок гнучкості трубки, крім обмеження потоку через трубопровід, також можна легко змінювати напрямок потоку рідин і (або) газів. По суті, гнучкий трубопровід здатний спрямовувати рідини і (або) гази в різних напрямках просто за рахунок переміщення трубопроводу вперед і назад. Відповідно, він також може використовуватися як свого роду багатопозиційний перемикач, здатний спрямовувати рідини і (або) гази різними каналами. Таким чином, у винаході забезпечене вирішення декількох завдань за рахунок додання пристрою, що змінює напрямок, до звичайного трубчастого клапана зазначеного вище типу. Крім регулювання потоку, можна легко змінювати і (або) вибирати напрямок рідин і (або) газів, що протікають через трубку, без необхідності додаткових витрат на матеріали або конструювання. Таким чином, запропонований у винаході клапан у невеликому доступному просторі виконує важливу додаткову функцію, яку дотепер повинен був виконувати окремий перемикач. Пристрій для зміни напрямку може складатися, наприклад, із рухомого у двох напрямках елемента, жорстко або нежорстко з'єднаного з трубопроводом, для орієнтації трубопроводу в різних напрямках і (або) переміщення його випускного патрубка. Напрямки можуть відповідати різноманітним функціям приготування різних напоїв, технічного обслуговування, очищення або іншим функціям кавоварки. У першому варіанті здійснення передбачено щонайменше одне затискне пристосування, що діє як регулятор трубки. Це означає, що потік регулюється зовні трубопроводу і, відповідно, також може управлятися ззовні. Для цього до трубопроводу за допомогою затискного пристосування прикладають силу, яка змінює діаметр трубки. Затискне пристосування здатне стискати трубопровід таким чином, щоб щонайменше зменшувати діаметр його каналу. Особливо переважним є здебільш механічне з'єднання затискного пристосування з пристроєм для зміни напрямку. З'єднання дозволяє змінювати напрямок трубопроводу залежно від установки затискного пристосування. З'єднання також може бути виконане в протилежному напрямку, і в цьому випадку при переустановці пристрою, що змінює напрямок, відповідно змінюється положення затискного пристосування. Особливо переважним є двостороннє з'єднання, яке дозволяє змінювати напрямок трубопроводу шляхом зміни положення затискного пристосування і навпаки. При цьому з'єднання, по суті, може бути розраховане на кілька відповідних положень аналогічного іншого елемента, переважно на певне положення затискного пристосування або пристрою, який змінює напрямок. Отже, відповідні положення елементів залежать не тільки одне від одного, але також і від вибраної функції кавоварки під час роботи. Наприклад, при різних установках пристрою, який змінює напрямок, положення затискного пристосування може залишатися без змін, і його необхідно змінювати тільки при виборі певної функції кавоварки. Відповідно, з'єднання затискного пристосування і пристрою, 1 UA 100480 C2 5 10 15 20 25 30 35 40 45 50 55 60 який змінює напрямок, означає, що відповідна установка для стискання затискного пристосування відповідає орієнтації трубопроводу, яка, у свою чергу, відповідає функції приготування певного напою, технічного обслуговування або очищення кавоварки. Таким чином, з'єднання виконує автоматичну зміну положень затискного пристосування і пристрою, що змінює напрямок, усередині трубчастого клапана залежно від відповідної функції кавоварки. В одному з додаткових варіантів здійснення винаходу трубчастий клапан є дозатором гарячих напоїв і (або) зливним патрубком і (або) патрубком для випуску газів. При роботі в режимі дозатора гарячих напоїв він виконує подачу гарячого напою з варильної камери убік випускного отвору кавоварки зовні її корпуса. При роботі в режимі зливного патрубка він виконує подачу рідин і (або) газу назовні з метою видалення води і (або) пари, що залишилася, або аналогічних речовин, наприклад, речовин, що залишаються після варіння або спінення. Завдяки цьому запобігають знаходженню рідин і (або) газів, що залишилися, всередині кавоварки, коли приведена в дію інша функція кавоварки, і, відповідно, запобігають її неправильному функціонуванню. Клапан діє в режимі випускного патрубка для газу, коли, наприклад, на нього подають пару, що надходить у парове сопло, наприклад, для спінювання молока. Переваги трубчастого клапана очевидні, особливо при його використанні як дозатора гарячих напоїв. На відміну від керамічного клапана, який безпосередньо контактує з самим гарячим напоєм, у випадку запропонованого у винаході трубчастого клапана гарячий напій лише проходить через трубопровід, при цьому механічні елементи трубчастого клапана, наприклад, затискне пристосування, не контактують із напоєм. Це означає, що практично виключається забруднення механічних функціональних елементів трубчастого клапана. Запропонований у винаході трубчастий клапан також особливо застосовний як зливний патрубок, оскільки пара або варильна вода, яка залишилася і повинна бути видалена, здебільшого ще має дуже високу температуру. Відповідно, трубопровід може виготовлятися з термостійкого матеріалу. Крім того, оскільки зливання зазвичай відбувається при високому початковому тиску, механічне навантаження з боку трубопроводу на зливний патрубок є дуже високим. Це навантаження може непрямо брати на себе трубчастий клапан, наприклад, при виконанні трубопроводу всередині корпуса, за рахунок чого забезпечується стійкість трубопроводу на ділянках, підданих дії високого тиску. Коли трубопровід перебуває під тиском, він спирається на корпус, яким він повністю оточений. На відміну від цього, на ділянках, якими потік рідини і (або) газу протікає під приблизно атмосферним тиском, трубопровід може бути виконаний без такої опори, наприклад, вільно підвішеним. Установка затискного пристосування під час роботи може регулюватися в залежності від різних вибраних у кавоварці функцій приготування гарячих напоїв. Відповідно, користувач може опосередковано впливати на установку затискного пристосування шляхом вибору функції приготування гарячого напою. Затискне пристосування може бути встановленим, наприклад, у положення функції "варіння кави", у якому трубка не перекрита. Для підвищення тиску, наприклад, щоб приготувати каву з піною, затискне пристосування може використовуватися для певного зниження потоку через трубопровід. З цією метою за допомогою затискного пристосування лише частково перекривають трубопровід, щоб створити необхідний тиск, переважно щонайменше 6 бар. Наприкінці циклу приготування кави за допомогою затискного пристосування повністю перекривають трубопровід, щоб вода, яка залишилася після процесу варіння, не капала з дозуючого випускного патрубка, а залишалася всередині трубчастого клапана. За рахунок вибору наступної функції зливання і відповідної установки затискного пристосування може бути без перешкод випущена варильна вода, що залишилася. Відповідно, шляхом вибору установки затискного пристосування можна не тільки змінювати потік в інтервалі від вільного потоку до повністю перекритого потоку, але також зменшувати його, що дозволяє регулювати потік, а також тиск газу і (або) рідини, до трубчастого клапана. Регулювання тиску може бути необхідним, наприклад, для наступних операцій із приготованими гарячими напоями, такими як кава, на яку необхідно впливати високим тиском для створення піни. В одному з додаткових вигідних варіантів здійснення винаходу силу стиску затискного пристосування регулюють за допомогою пружини. Пружина може просувати затискне пристосування зі стисненого положення в певне положення на трубці. Пружина переважно повинна мати змінний пружний опір і переважно мати пологу характеристичну криву. Вона виконує, зокрема, компенсацію допусків трубопроводу, наприклад, на твердість і поперечний переріз. Коли затискне пристосування використовується для того, щоб перекрити потік через трубопровід за допомогою пружини, якщо тиск до клапана є занадто високим, пружина здатна 2 UA 100480 C2 5 10 15 20 25 30 35 40 45 50 55 слабшати настільки, щоб забезпечити скидання будь-якого надлишкового тиску. Відповідно, пружина здатна не тільки компенсувати допуски, але також діяти як свого роду клапан скидання тиску. В одному з додаткових вигідних варіантів здійснення винаходу запропоноване напрямне колесо з рейковою напрямною для приведення в дію пристрою, який змінює потік. Рейкова напрямна керує пристроєм, який змінює потік. Напрямне колесо може мати зубчастий вінець, що полегшує керування. У той же час, воно може забезпечувати з'єднання пристрою, що змінює потік, із затискним пристосуванням. Рейкова напрямна може бути виконана, наприклад, у формі криволінійного заглиблення в напрямній усередині напрямного колеса. У заглиблення може входити зубець на пристрої, який змінює потік. За допомогою заглиблення також змінюється положення пристрою, що змінює потік, при повороті напрямного колеса. Крім того, переважно передбачена напрямна затискного пристосування, яка служить для регулювання установки затискного пристосування. Напрямна затискного пристосування також може бути пов'язана з напрямним колесом. Вона може спиратися на те ж саме напрямне колесо, що і рейкова напрямна пристрою, який змінює потік, наприклад, як друга рейкова напрямна з іншої сторони напрямного колеса, на якому встановлена рейкова напрямна пристрою, який змінює потік. У цьому випадку напрямне колесо є опорою рейкових напрямних пристрою, який змінює потік, з одного боку, і затискного пристосування, з іншого боку. За допомогою напрямного колеса і напрямних елементів, установлених на або в напрямному колесі, забезпечується з'єднання затискного пристосування і пристрою, який змінює потік, коли одна й та ж сама установка затискного пристосування точно відповідає пристрою, який змінює потік. Переважно використовується кілька затискних пристосувань, зокрема, два спрямовані у протилежні сторони затискні пристосування, які здатні сумісно стискати трубопровід по його довжині у певній точці. Крім того або як альтернатива, кілька затискних пристосувань можуть бути розміщені в шаховому порядку з інтервалами по довжині трубопроводу. Затискні пристосування і (або) пари затискних пристосувань, наприклад, можуть забезпечувати безліч функцій відсічення або диференційоване регулювання механізму відсічення. В одному з особливо вигідних варіантів здійснення винаходу затискне пристосування виконане як частина затискної рукоятки. Затискна рукоятка має опору, навколо якої вона здатна повертатися. Тим самим полегшується регулювання положення і ефект стиснення, зокрема, у сполученні з уже згадуваним регулюванням затискних пристосувань за допомогою пружин. Особливо переважним є запропонований у винаході трубчастий клапан із корпусом, у якому трубопровід жорстко з'єднаний із відгалужувальним пристроєм і (або) який має впускний патрубок для приготування напоїв. Жорстке з'єднання може забезпечуватися, наприклад, шляхом з'єднання відгалужувального пристрою або впускного патрубка для приготування напоїв із трубопроводом шляхом лиття під тиском, наприклад, двохкомпонентного лиття під тиском. Відгалужувальний пристрій дозволяє відбирати вміст ємностей із концентратами готових до вживання напоїв і подавати його в трубопровід. Через впускний патрубок для приготування напоїв здійснюють впуск кавових зерен або меленої кави, через який потім прокачують гарячу воду з метою приготування кави, яку, у свою чергу, подають у трубопровід трубчастого клапана. Переважно, щоб трубчастий клапан можна було виймати з корпуса разом із відгалужувальним пристроєм або впускним патрубком для приготування напоїв. Корпус захищає трубчастий клапан зовні і тим самим також запобігає нагромадженню бруду або виникненню неправильного функціонування. Виконання трубчастого клапана у вигляді комбінованої знімної деталі з відгалужувальним пристроєм або впускним патрубком для приготування напоїв дозволяє виймати тільки єдиний елемент, який піддається забрудненню і, як наслідок, потребує обслуговування, а саме, трубопровід, за рахунок чого його очищення і обслуговування може здійснюватися окремо. Окрім переважного варіанта здійснення трубчастого клапана, оснащеного щонайменше одним затискним пристосуванням, як альтернатива або додатково він також може бути виконаний із пружною горловиною трубопроводу як регулювальним пристроєм. Матеріал трубки може бути вибраний таким чином, щоб вона була здатна витримувати встановлений або максимальний внутрішній тиск. Відповідно, в цьому випадку замість сили затиску затискного пристосування, що має описану конструкцію, може використовуватися встановлена пружність матеріалу трубки. За необхідності від затискних пристосувань можна повністю відмовитися. У цьому випадку потік через трубопровід також регулюється автоматично, але без прикладання додаткової сили ззовні, оскільки за рахунок пружності горловини внутрішній діаметр трубки 3 UA 100480 C2 5 10 15 20 25 30 35 40 45 50 55 автоматично змінюється залежно від тиску до горловини і тим самим потік зменшується або збільшується. Далі принципи винаходу будуть більш докладно пояснені з посиланням на креслення, наведені як приклад. На кресленнях: на фіг. 1 показаний частковий розріз запропонованого у винаході трубчастого клапана, виключаючи трубопровід, на фіг. 2а показаний додатковий вид трубчастого клапана, на фіг. З показаний діаметрально протилежний вид того ж трубчастого клапана, на фіг. 4 показаний вид зверху трубчастого клапана, на фіг. 5а показаний перший вид у розрізі трубчастого клапана по лінії А'-А на фіг. 4, на фіг. 5b показаний другий вид у розрізі по лінії В-В на фіг. 4, на фіг. 6а показаний перший вид у розрізі трубчастого клапана по лінії А'-А на фіг. 4 при встановленій другій функції, на фіг. 6b показаний другий вид у розрізі по лінії В-В' при встановленій другій функції, на фіг. 7а показаний вид у розрізі по лінії А'-А при встановленій третій функції, на фіг. 7b показаний другий вид у розрізі по лінії В-В' при встановленій третій функції, на фіг. 8 показаний поздовжній розріз трубки відповідно до альтернативного варіанта здійснення запропонованого у винаході трубчастого клапана. на фіг. 1 показаний внутрішній вид одного з прикладів запропонованого у винаході трубчастого клапана 1. На корпусі 23 поворотно встановлені дві затискні рукоятки 11а і 11b, які оснащені затискними пристосуваннями 17а і 17b, відповідно, спрямованими всередину корпуса. Як показано у верхній частині на фіг. 1, обидві затискні рукоятки 11а і 11b поворотно встановлені таким чином, що одна із затискних рукояток 11b здатна переміщатися в горизонтальному напрямку, долаючи опір пружини (не показана). Для зміни пружного опору пружини використовується регулювальний гвинт 19. На кінцях затискних рукояток 11а і 11b напроти опор розташовані напрямні виступи 21а і 21b. Зубчасте колесо 3 з рядом зубців 4, здатне обертатися нижче вертикальної осі під затискною рукояткою 11а і 11b, розташоване таким чином, що напрямні виступи 21а і 21b захоплюють напрямну затискного пристосування, виконану на верхній стороні зубчастого колеса 3 у вигляді двох утоплених пересувних гайок 9. Обидві гайки 9 плавно переміщуються зсередини колеса 3 у зовнішньому напрямку, за рахунок чого при обертанні зубчастого колеса З затискні рукоятки 10а і 11b напрямляються переважно по горизонталі і по прямій у зовнішньому напрямку. На нижній стороні зубчастого колеса 3 встановлено пристрій, що змінює потік, який містить повзун 5 для переміщення затискних рукояток 11а і 11b горизонтально і вертикально. На бічній стороні повзуна 5 установлена напрямна 31, по якій він здатний переміщатися по прямій усередині корпуса. Для керування зворотно-поступальним переміщенням на нижній стороні зубчастого колеса 3 установлена рейкова напрямна 7, що взаємодіє з патрубком 6, прикріпленим до верхньої сторони повзуна 5. Повзун 5 також може займати різні положення в залежності від установки зубчастого колеса 3. Від верхньої сторони трубчастого клапана 1 вертикально вниз проходить трубопровід (не показаний), на якому встановлений відгалужувальний пристрій 13 для ємностей із напоями, а також два затискних пристосування 17а і 17b. Відповідно, посередині зубчастого колеса З виконаний отвір 29, через який може бути пропущений трубопровід, а в напрямній 5 також виконаний напрямний отвір 15. Затискні рукоятки 11а і 11b розташовуються по-різному залежно від кутової установки зубчастого колеса 3, при цьому затискні пристосування 17а і 17b, відповідно, відкриваються або закриваються, у результаті чого трубопровід залишається повністю або частково відкритим або повністю закритим. За допомогою пружинної опори затискної рукоятки 11b можна змінювати контактний тиск її затискного пристосування 17b, що дозволяє компенсувати допуски за товщиною і пружністю трубопроводу. Якщо тиск у трубопроводі є занадто високим, пружинна опора також дозволяє скидати надлишковий тиск. У той же час, залежно від кутової установки зубчастого колеса 3, вона також може бути орієнтована в різних напрямках за допомогою повзуна 5. На фіг. 2 показаний частковий перспективний вид зверху такого ж трубчастого клапана 1. Крім вже описаних елементів також показана пружина 20, яка діє на затискну рукоятку 11b. Приводний мотор 25 змінює установку зубчастого колеса 3 за допомогою черв'ячного колеса 27. За рахунок цього зубчасте колесо 3 може переміщатися в залежності від різних функцій, доступних у кавоварці. 4 UA 100480 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 3 вид знизу такого ж трубчастого клапана 1. На ньому можна легко розрізнити форму рейкової напрямної 7 повзуна 5. Вона виконана таким чином, що патрубок 6 повзуна 5 може розміщатися дуже близько до центру зубчастого колеса 3 або на його зовнішній межі. Відповідно, за допомогою рейкової напрямної повзун 5 здатний переміщатися вперед і назад між протилежними крайніми положеннями в центрі й зовні. Через її напрямний отвір 15 проходить трубопровід, який може бути орієнтований у різних напрямках і, наприклад, з'єднуватися з різними каналами в залежності від установки зубчастого колеса. На фіг. 4 проілюстровані види в перспективі, показані далі на фіг. 5а -7b. На ній показаний вид зверху такого ж трубчастого клапана і дві площини А'-А і В-В' перерізу, які використані далі для ілюстрації різних установок трубопроводу. На фіг. 5а і 5b показаний запропонований у винаході трубчастий клапан 1 із трубопроводом 2 при встановленій першій функції, а саме, функції зливання, коли трубопровід 2 перебуває у відкритому положенні. Трубопровід 2 не стиснений затискними пристосуваннями 17а і 17b. Повзун 5 установлений таким чином, що трубопровід 2 проходить точно вертикально вниз. На фіг. 6а і 6b показаний запропонований у винаході трубчастий клапан 1 при встановленій другій функції, а саме, функції приготування напоїв, коли трубопровід 2 перебуває у відкритому положенні. Трубопровід 2 не стиснений затискними пристосуваннями 17а і 17b. Тим не менш, повзун 5 розташований горизонтально на відміну від фіг. 5b. Це означає, що нижній кінець трубопроводу 2 орієнтований в іншому напрямку на відміну від фіг. 5b. Тепер він спрямований вбік випускного патрубка кавоварки, який дозує напої. Як показано на фіг. 7b, трубопровід 2 орієнтований у тому ж напрямку, що і на фіг. 6b. У той же час на фіг. 7а показано, що трубопровід 2 повністю перекритий за допомогою обох затискних пристосувань 17а і 17b. Його перекривають, наприклад, після завершення процесу варіння і дозування кави, щоб уникнути подальшого капання. Після цієї третьої функції може бути встановлена перша функція, показана на фіг. 5а і 5b, а саме, функція зливання. Ця функція встановлюється автоматично шляхом простого повороту зубчастого колеса 3. Повзун 5 з'єднується із зубчастим колесом 3 за допомогою рейкової напрямної 7, а затискні пристосування 17а і 17b з'єднуються із зубчастим колесом 3 за допомогою напрямної 9 затискного пристосування. У результаті цього відбувається безпосереднє з'єднання повзуна 5 і затискних пристосувань 17а і 17b. Таким чином, зміна установки зубчастого колеса З автоматично призводить до одночасної зміни положення обох елементів. На фіг. 8 показаний поздовжній розріз трубопроводу 2', який може використовуватися для надання альтернативної форми запропонованому у винаході трубчастому клапану. Трубопровід 2' виготовлений із матеріалу, що має високу жорсткість, щоб витримувати високий тиск близько 6 бар або вище. Він може бути виготовлений, наприклад, шляхом волокнистого армування трубки 2' або шляхом вибору досить стабільної за розмірами пластмаси і відповідної товщини трубки. Трубопровід 2' має пружну горловину 33, що є регулювальним пристроєм, в області якої трубка 2' має звужений внутрішній діаметр d2 на відміну від нормального внутрішнього діаметра d1. Якщо через трубопровід 2' подають рідину 35 під початковим тиском р 1 горловина 33 діє як обмежувач. За рахунок жорсткості матеріалу трубопроводу 2 в області горловини 33 виникає обмежувальна сила F1 яка діє в напрямку внутрішньої поверхні трубки. За рахунок початкового тиску р1 у напрямку потоку до горловини 33 обмежувальній силі F1 протидіє сила F2, в результаті чого відбувається збільшення діаметра d2 горловини. Наприклад, трубопровід 2' в області горловини 33 може бути повністю закритим, поки не буде досягнутий досить високий початковий тиск р1 наприклад, приблизно 6 бар. Потім горловина 33 відкривається за рахунок протидіючої сили F2, в результаті чого через неї може протікати рідина 35. Після горловини 33 тиск переважно знижується до тиску р2, який приблизно відповідає атмосферному тиску. При використанні трубопроводу 2' з такою стійкою конструкцією і формою можна обійтися без описаних затискних пристосувань. По суті, трубопровід 2' автоматично регулює потік без жодної додатково прикладеної ззовні сили. Оскільки докладно описані вище елементи трубчастого клапана є прикладами конструкції, вони можуть бути звичайним способом у значній мірі модифіковані фахівцями в даній області техніки в межах обсягу винаходу. Зокрема, конкретні затискні пристосування можуть мати форму, яка відрізняється від описаної у винаході форми. Аналогічним чином, керування затискними пристосуваннями і пристроєм, який змінює потік, може здійснюватися інакше, якщо це необхідно з причин обмеженості простору або конструктивних чи функціональних причин. Крім того, використання невизначеного артикля не виключає того, що відповідні ознаки також можуть мати форму множини. Список позицій 5 UA 100480 C2 5 10 15 20 25 1 трубчастий клапан 2, 2' трубопровід 3 зубчасте колесо 4 ряд зубців 5 повзуни 6 патрубки 7 рейкова напрямна 9 напрямна затискного пристосування - гайки 11 а і 11b затискна рукоятка 13 відгалужу вальний пристрій 15 напрямний отвір 17а, 17b затискні пристосування 19 регулювальний гвинт 20 пружина 21а, 21b напрямні виступи 23 корпус 25 приводний мотор 27 черв'ячне колесо 29 отвір 31 напрямна 33 горловина 35 рідина d1 нормальний діаметр d2 діаметр горловини F1 обмежувальна сила F2 сила протидії р1 початковий тиск р2 знижений тиск ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 1. Кавоварка, що має трубчастий клапан (1), який містить трубопровід (2, 2') для рідин (35) і (або) газів і щонайменше одне затискне пристосування (17а, 17b) для регулювання потоку рідини через трубопровід (2, 2'), та пристрій, що змінює потік, (5, 6, 7), який змінює орієнтацію трубопроводу (2, 2') під час роботи, яка відрізняється тим, що затискне пристосування (17а, 17b) з'єднане з пристроєм (5, 6, 7), який змінює потік. 2. Кавоварка за п. 1, яка відрізняється тим, що трубчастий клапан (1) виконаний у вигляді дозатора гарячих напоїв і (або) зливального патрубка і (або) випускного патрубка для газу. 3. Кавоварка за п. 1 або 2, яка відрізняється тим, що містить затискне пристосування (17а, 17b), сили затиску якого регулюються за допомогою пружини. 4. Кавоварка за одним із попередніх пунктів, яка відрізняється тим, що містить напрямне колесо (3) з рейковою напрямною (7) для пристрою (5, 6, 7), який змінює потік. 5. Кавоварка за п. 4, яка відрізняється тим, що напрямне колесо (3) містить напрямну (9) для зміни положення затискних пристосувань (17а, 17b). 6. Кавоварка за одним із попередніх пунктів, яка відрізняється тим, що затискні пристосування (17а, 17b) виконані у вигляді частини затискної рукоятки (11а, 11b). 7. Кавоварка за одним із попередніх пунктів, яка відрізняється тим, що має корпус (23), у якому трубопровід (2, 2') жорстко з'єднаний із відгалужувальним пристроєм (13) і (або) впускним патрубком для приготування напоїв і може бути вийнятий з корпуса (23). 8. Трубчастий клапан (1) кавоварки за одним із попередніх пунктів, який містить трубопровід (2, 2') для рідини (35) і (або) газів і щонайменше одне затискне пристосування (17а, 17b) для регулювання потоку рідини і (або) газу через трубопровід (2, 2'), та пристрій, що змінює потік, (5, 6, 7), який змінює орієнтацію трубопроводу (2, 2') під час роботи, який відрізняється тим, що затискне пристосування (17а, 17b) з'єднане з пристроєм (5, 6, 7), який змінює потік. 6 UA 100480 C2 7 UA 100480 C2 8 UA 100480 C2 9 UA 100480 C2 10 UA 100480 C2 11 UA 100480 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
