Нагнітальний клапан
Номер патенту: 43843
Опубліковано: 10.09.2009
Автори: Король Сергій Олександрович, Єлістратов Вячеслав Олександрович, Грігор`єв Олександр Львович
Формула / Реферат
Нагнітальний клапан паливного насоса високого тиску дизеля, який складається з сідла клапана, клапана, пружини клапана, упора клапана, який відрізняється тим, що забезпечений розподільником та зворотним клапаном, виконаними у вигляді клапана подвійної дії, котрий містить сідло розподільника нижнє, розподільник, пружину розподільника, сідло зворотного клапана та розподільника верхнє, зворотний клапан, пружину зворотного клапана, упор зворотного клапана, які знаходяться в штуцері, котрий вкручений у корпус паливного насоса високого тиску та закритий зверху кришкою.
Текст

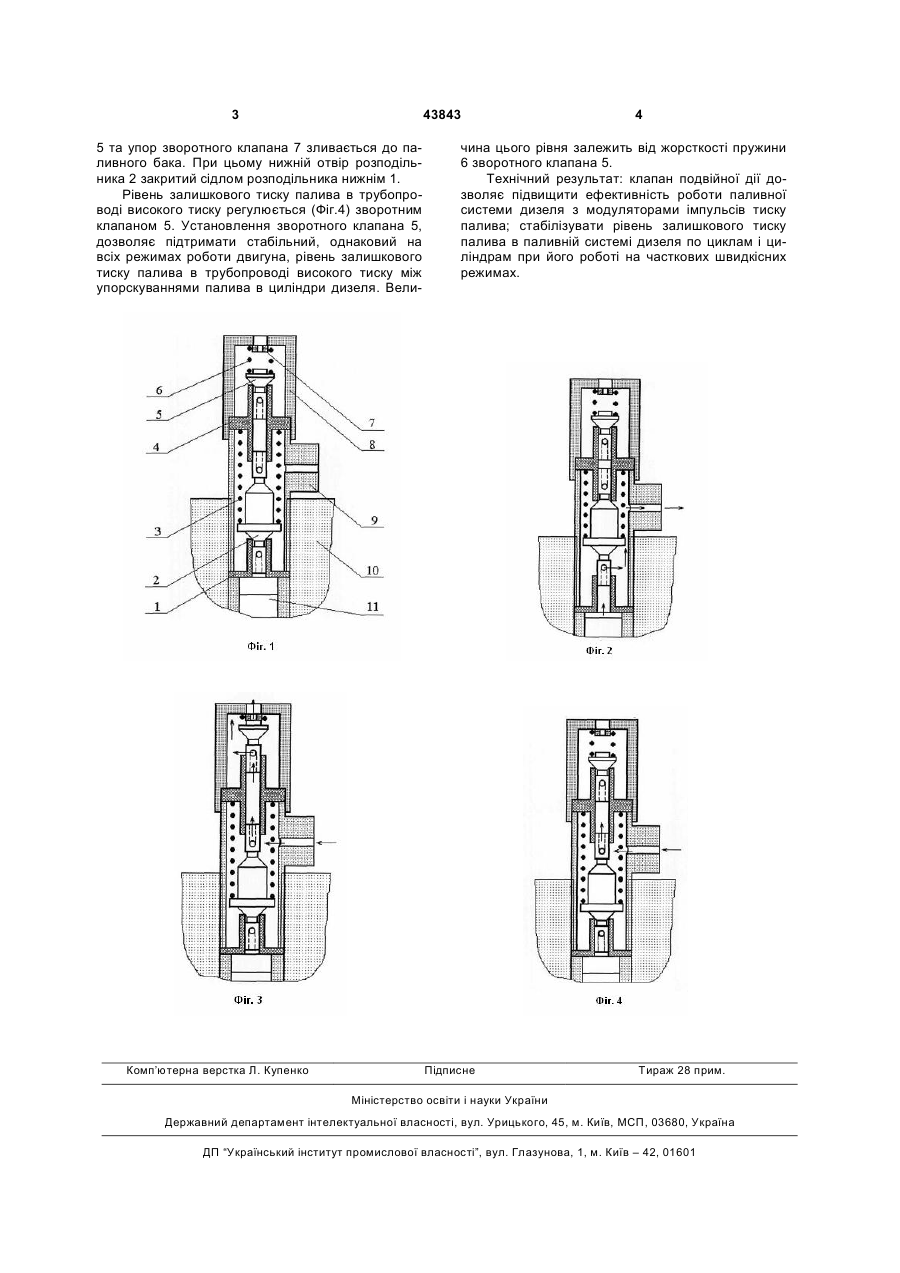

Нагнітальний клапан паливного насоса високого тиску дизеля, який складається з сідла клапа 3 43843 5 та упор зворотного клапана 7 зливається до паливного бака. При цьому нижній отвір розподільника 2 закритий сідлом розподільника нижнім 1. Рівень залишкового тиску палива в трубопроводі високого тиску регулюється (Фіг.4) зворотним клапаном 5. Установлення зворотного клапана 5, дозволяє підтримати стабільний, однаковий на всіх режимах роботи двигуна, рівень залишкового тиску палива в трубопроводі високого тиску між упорскуваннями палива в циліндри дизеля. Вели Комп’ютерна верстка Л. Купенко 4 чина цього рівня залежить від жорсткості пружини 6 зворотного клапана 5. Технічний результат: клапан подвійної дії дозволяє підвищити ефективність роботи паливної системи дизеля з модуляторами імпульсів тиску палива; стабілізувати рівень залишкового тиску палива в паливній системі дизеля по циклам і циліндрам при його роботі на часткових швидкісних режимах. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInjection valve
Автори англійськоюHryhoriev Oleksandr Lvovych, Korol Serhii Oleksandrovych, Yelistratov Viacheslav Oleksandrovych
Назва патенту російськоюНагнетательный клапан
Автори російськоюГригорьев Александр Львович, Король Сергей Александрович, Елистратов Вячеслав Александрович
МПК / Мітки
МПК: F02M 39/00
Мітки: клапан, нагнітальний
