Медіафасад

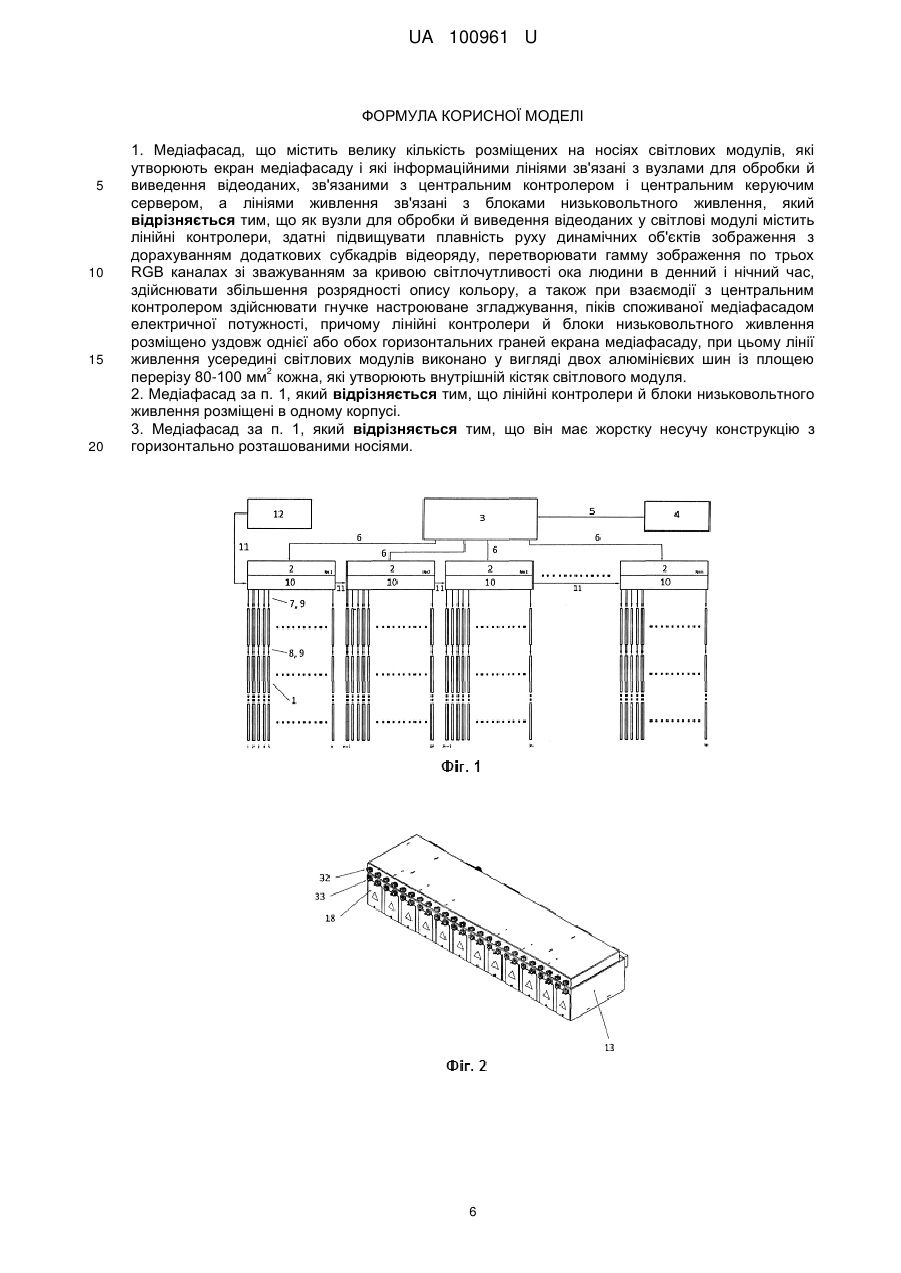

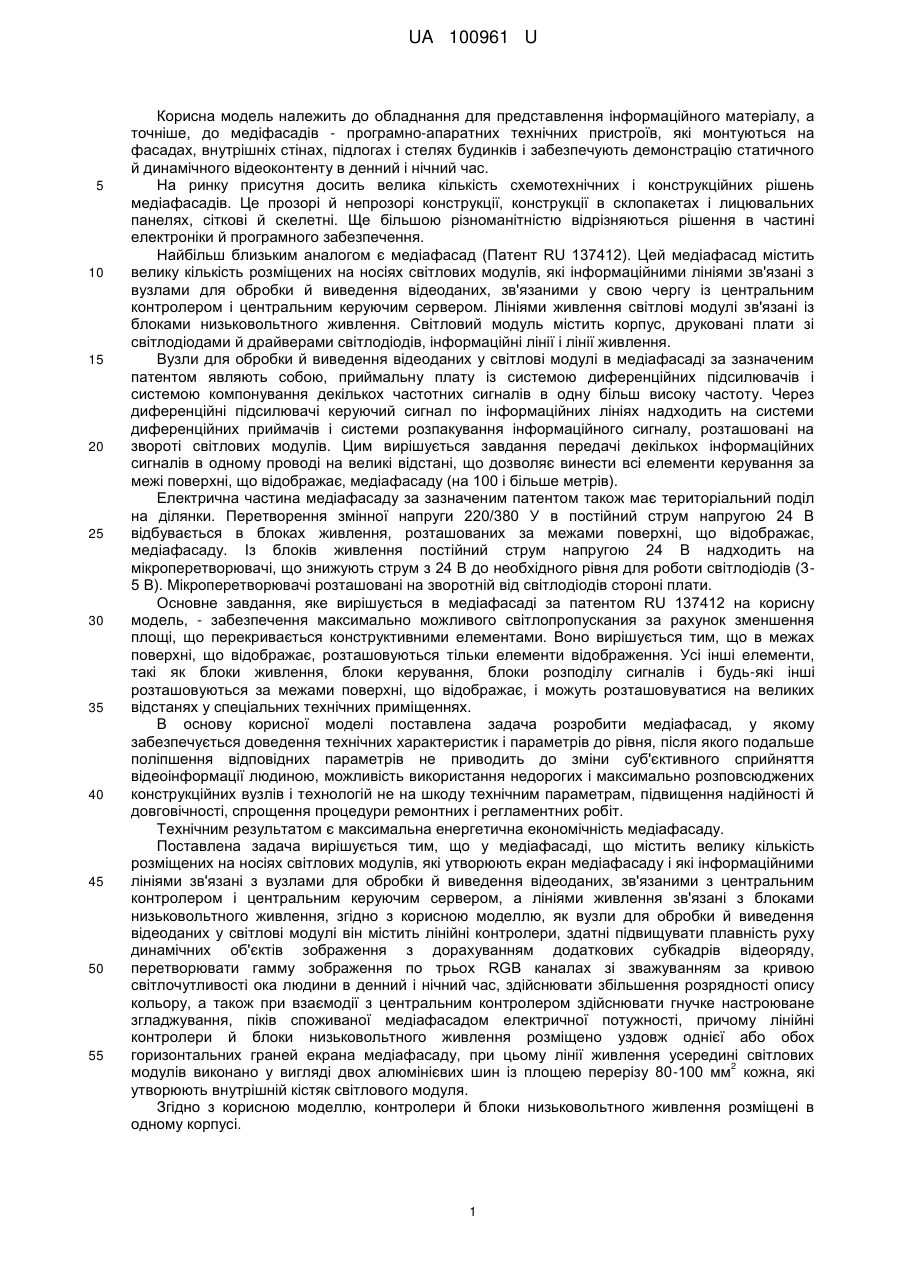

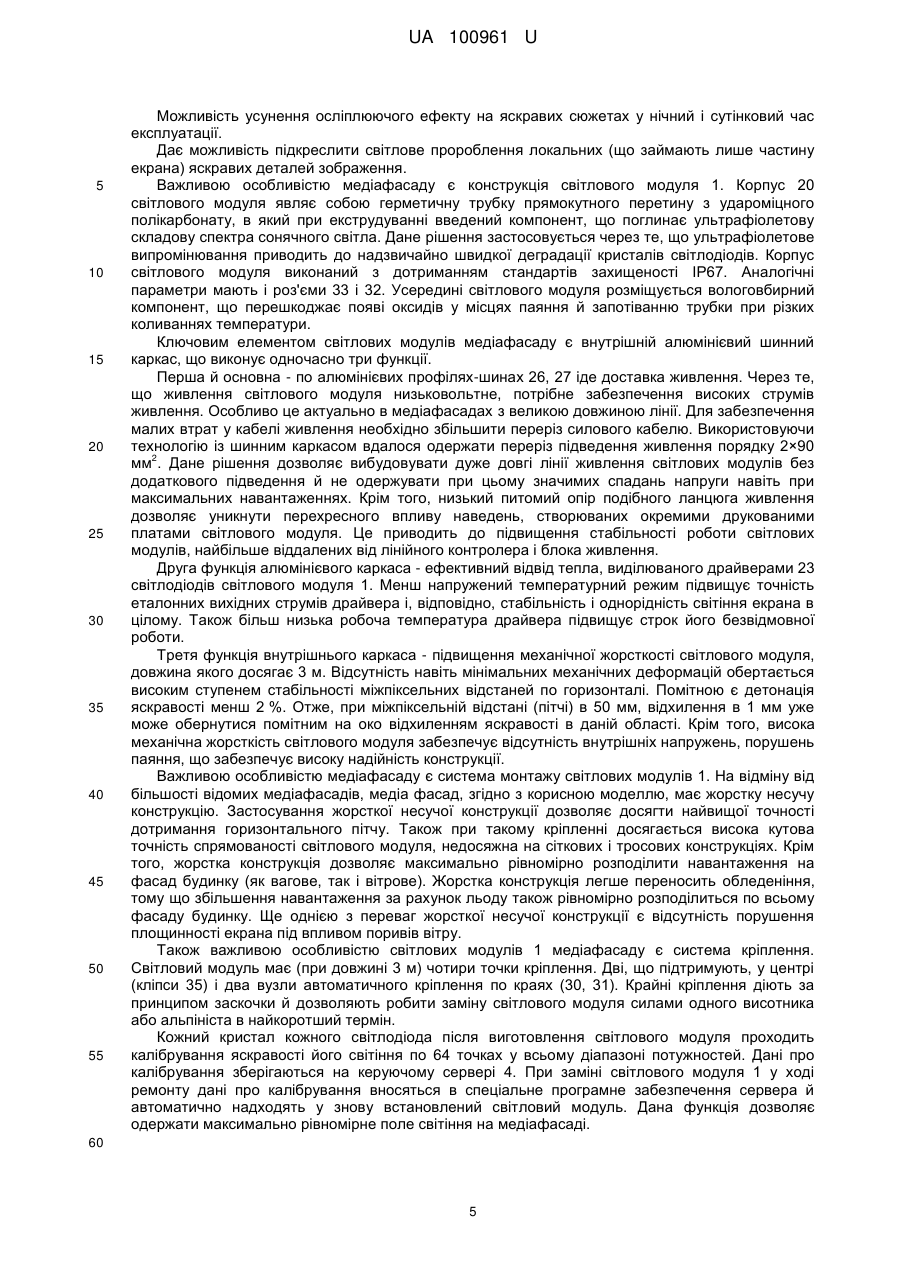

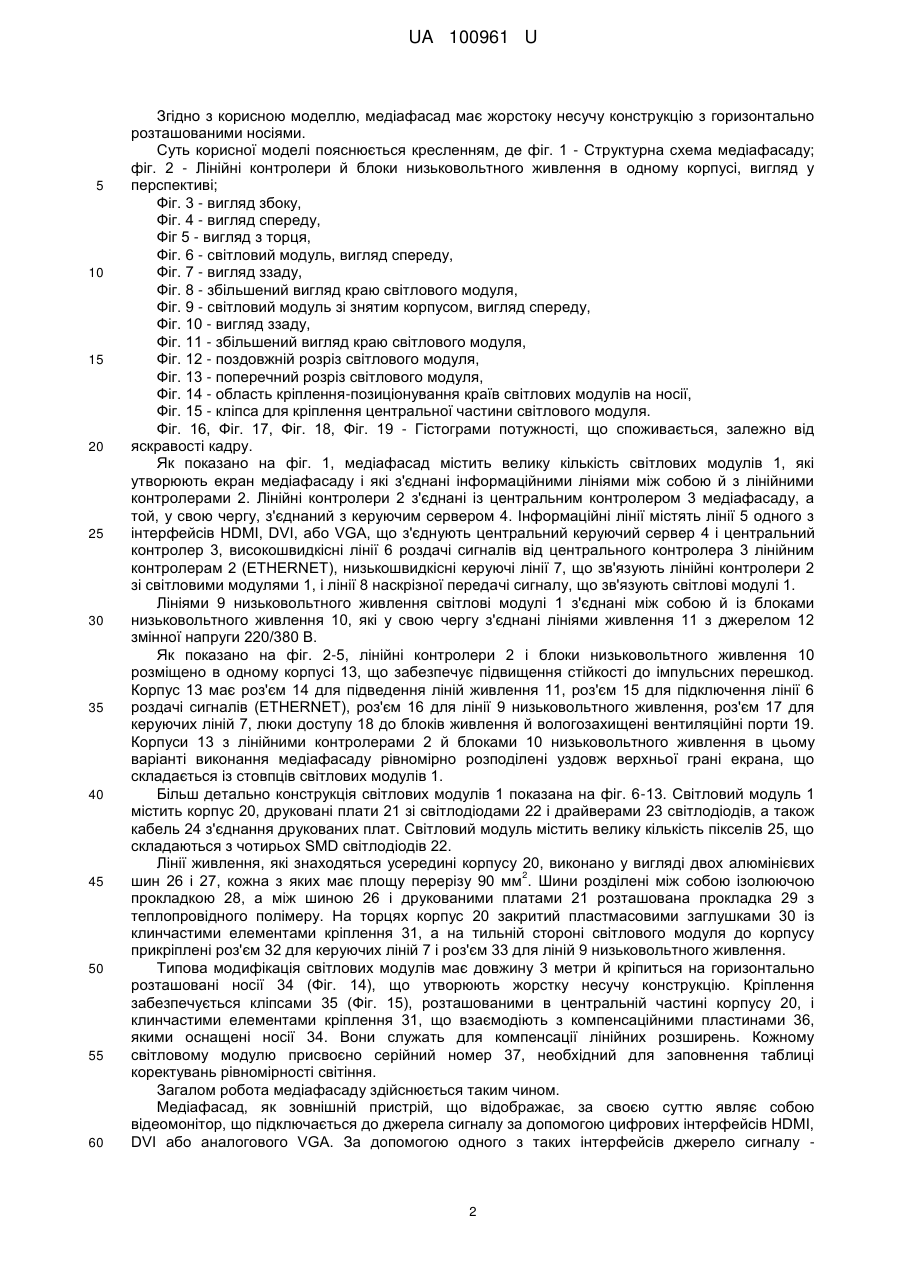

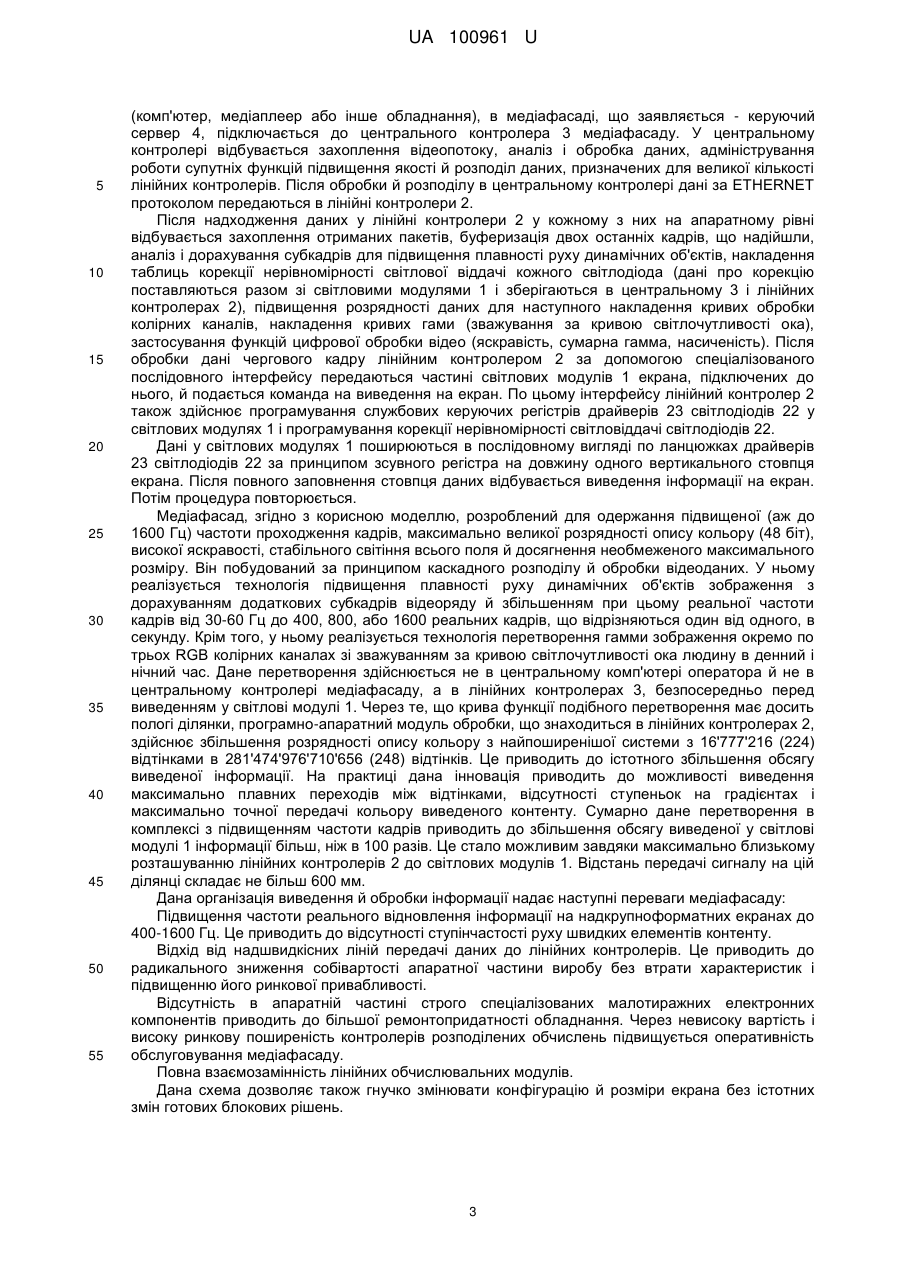

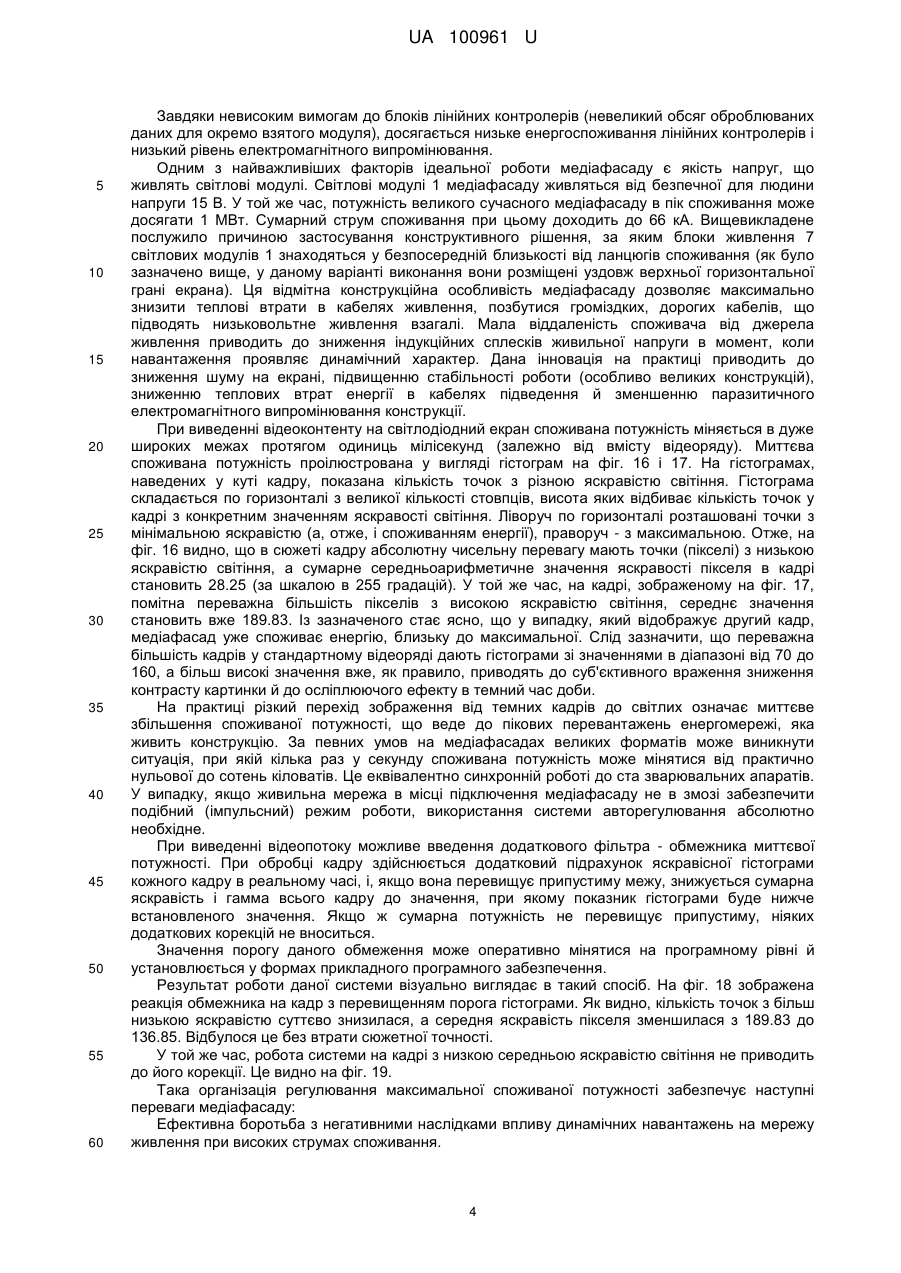

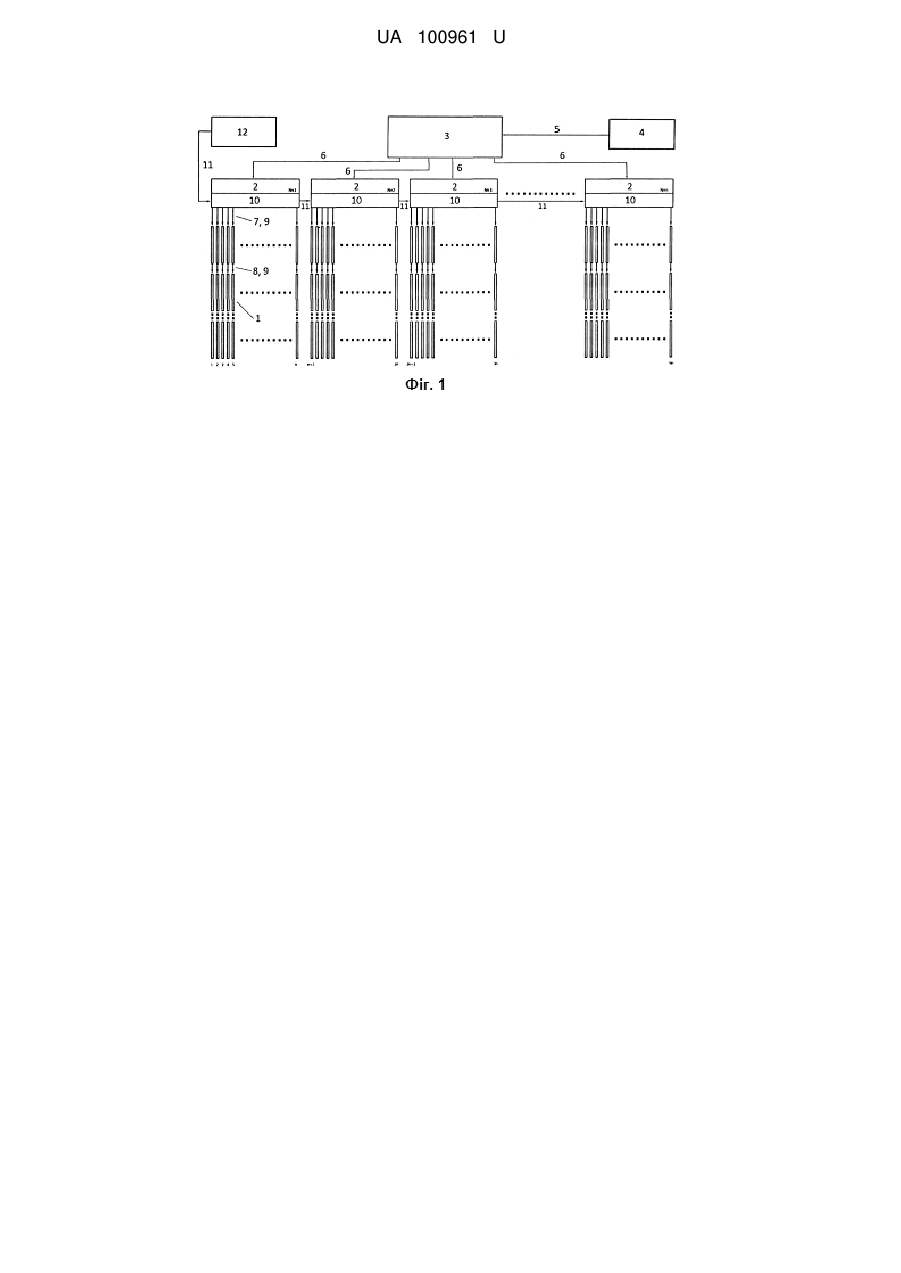

Реферат: Медіафасад містить велику кількість розміщених на носіях світлових модулів, які утворюють екран медіафасаду і які інформаційними лініями зв'язані з вузлами для обробки й виведення відеоданих, зв'язаними з центральним контролером і центральним керуючим сервером, а лініями живлення зв'язані з блоками низьковольтного живлення. Як вузли для обробки й виведення відеоданих у світлові модулі містить лінійні контролери, здатні підвищувати плавність руху динамічних об'єктів зображення з дорахуванням додаткових субкадрів відеоряду, перетворювати гамму зображення по трьох RGB каналах зі зважуванням за кривою світлочутливості ока людини в денний і нічний час, здійснювати збільшення розрядності опису кольору, а також при взаємодії з центральним контролером здійснювати гнучке настроюване згладжування, піків споживаної медіафасадом електричної потужності, причому лінійні контролери й блоки низьковольтного живлення розміщено уздовж однієї або обох горизонтальних граней екрана медіафасаду, при цьому лінії живлення усередині світлових 2 модулів виконано у вигляді двох алюмінієвих шин із площею перерізу 80-100 мм кожна, які утворюють внутрішній кістяк світлового модуля. UA 100961 U (12) UA 100961 U UA 100961 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до обладнання для представлення інформаційного матеріалу, а точніше, до медіфасадів - програмно-апаратних технічних пристроїв, які монтуються на фасадах, внутрішніх стінах, підлогах і стелях будинків і забезпечують демонстрацію статичного й динамічного відеоконтенту в денний і нічний час. На ринку присутня досить велика кількість схемотехнічних і конструкційних рішень медіафасадів. Це прозорі й непрозорі конструкції, конструкції в склопакетах і лицювальних панелях, сіткові й скелетні. Ще більшою різноманітністю відрізняються рішення в частині електроніки й програмного забезпечення. Найбільш близьким аналогом є медіафасад (Патент RU 137412). Цей медіафасад містить велику кількість розміщених на носіях світлових модулів, які інформаційними лініями зв'язані з вузлами для обробки й виведення відеоданих, зв'язаними у свою чергу із центральним контролером і центральним керуючим сервером. Лініями живлення світлові модулі зв'язані із блоками низьковольтного живлення. Світловий модуль містить корпус, друковані плати зі світлодіодами й драйверами світлодіодів, інформаційні лінії і лінії живлення. Вузли для обробки й виведення відеоданих у світлові модулі в медіафасаді за зазначеним патентом являють собою, приймальну плату із системою диференційних підсилювачів і системою компонування декількох частотних сигналів в одну більш високу частоту. Через диференційні підсилювачі керуючий сигнал по інформаційних лініях надходить на системи диференційних приймачів і системи розпакування інформаційного сигналу, розташовані на звороті світлових модулів. Цим вирішується завдання передачі декількох інформаційних сигналів в одному проводі на великі відстані, що дозволяє винести всі елементи керування за межі поверхні, що відображає, медіафасаду (на 100 і більше метрів). Електрична частина медіафасаду за зазначеним патентом також має територіальний поділ на ділянки. Перетворення змінної напруги 220/380 У в постійний струм напругою 24 В відбувається в блоках живлення, розташованих за межами поверхні, що відображає, медіафасаду. Із блоків живлення постійний струм напругою 24 В надходить на мікроперетворювачі, що знижують струм з 24 В до необхідного рівня для роботи світлодіодів (35 В). Мікроперетворювачі розташовані на зворотній від світлодіодів стороні плати. Основне завдання, яке вирішується в медіафасаді за патентом RU 137412 на корисну модель, - забезпечення максимально можливого світлопропускания за рахунок зменшення площі, що перекривається конструктивними елементами. Воно вирішується тим, що в межах поверхні, що відображає, розташовуються тільки елементи відображення. Усі інші елементи, такі як блоки живлення, блоки керування, блоки розподілу сигналів і будь-які інші розташовуються за межами поверхні, що відображає, і можуть розташовуватися на великих відстанях у спеціальних технічних приміщеннях. В основу корисної моделі поставлена задача розробити медіафасад, у якому забезпечується доведення технічних характеристик і параметрів до рівня, після якого подальше поліпшення відповідних параметрів не приводить до зміни суб'єктивного сприйняття відеоінформації людиною, можливість використання недорогих і максимально розповсюджених конструкційних вузлів і технологій не на шкоду технічним параметрам, підвищення надійності й довговічності, спрощення процедури ремонтних і регламентних робіт. Технічним результатом є максимальна енергетична економічність медіафасаду. Поставлена задача вирішується тим, що у медіафасаді, що містить велику кількість розміщених на носіях світлових модулів, які утворюють екран медіафасаду і які інформаційними лініями зв'язані з вузлами для обробки й виведення відеоданих, зв'язаними з центральним контролером і центральним керуючим сервером, а лініями живлення зв'язані з блоками низьковольтного живлення, згідно з корисною моделлю, як вузли для обробки й виведення відеоданих у світлові модулі він містить лінійні контролери, здатні підвищувати плавність руху динамічних об'єктів зображення з дорахуванням додаткових субкадрів відеоряду, перетворювати гамму зображення по трьох RGB каналах зі зважуванням за кривою світлочутливості ока людини в денний і нічний час, здійснювати збільшення розрядності опису кольору, а також при взаємодії з центральним контролером здійснювати гнучке настроюване згладжування, піків споживаної медіафасадом електричної потужності, причому лінійні контролери й блоки низьковольтного живлення розміщено уздовж однієї або обох горизонтальних граней екрана медіафасаду, при цьому лінії живлення усередині світлових 2 модулів виконано у вигляді двох алюмінієвих шин із площею перерізу 80-100 мм кожна, які утворюють внутрішній кістяк світлового модуля. Згідно з корисною моделлю, контролери й блоки низьковольтного живлення розміщені в одному корпусі. 1 UA 100961 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з корисною моделлю, медіафасад має жорстоку несучу конструкцію з горизонтально розташованими носіями. Суть корисної моделі пояснюється кресленням, де фіг. 1 - Структурна схема медіафасаду; фіг. 2 - Лінійні контролери й блоки низьковольтного живлення в одному корпусі, вигляд у перспективі; Фіг. 3 - вигляд збоку, Фіг. 4 - вигляд спереду, Фіг 5 - вигляд з торця, Фіг. 6 - світловий модуль, вигляд спереду, Фіг. 7 - вигляд ззаду, Фіг. 8 - збільшений вигляд краю світлового модуля, Фіг. 9 - світловий модуль зі знятим корпусом, вигляд спереду, Фіг. 10 - вигляд ззаду, Фіг. 11 - збільшений вигляд краю світлового модуля, Фіг. 12 - поздовжній розріз світлового модуля, Фіг. 13 - поперечний розріз світлового модуля, Фіг. 14 - область кріплення-позиціонування країв світлових модулів на носії, Фіг. 15 - кліпса для кріплення центральної частини світлового модуля. Фіг. 16, Фіг. 17, Фіг. 18, Фіг. 19 - Гістограми потужності, що споживається, залежно від яскравості кадру. Як показано на фіг. 1, медіафасад містить велику кількість світлових модулів 1, які утворюють екран медіафасаду і які з'єднані інформаційними лініями між собою й з лінійними контролерами 2. Лінійні контролери 2 з'єднані із центральним контролером 3 медіафасаду, а той, у свою чергу, з'єднаний з керуючим сервером 4. Інформаційні лінії містять лінії 5 одного з інтерфейсів HDMI, DVI, або VGA, що з'єднують центральний керуючий сервер 4 і центральний контролер 3, високошвидкісні лінії 6 роздачі сигналів від центрального контролера 3 лінійним контролерам 2 (ETHERNET), низькошвидкісні керуючі лінії 7, що зв'язують лінійні контролери 2 зі світловими модулями 1, і лінії 8 наскрізної передачі сигналу, що зв'язують світлові модулі 1. Лініями 9 низьковольтного живлення світлові модулі 1 з'єднані між собою й із блоками низьковольтного живлення 10, які у свою чергу з'єднані лініями живлення 11 з джерелом 12 змінної напруги 220/380 В. Як показано на фіг. 2-5, лінійні контролери 2 і блоки низьковольтного живлення 10 розміщено в одному корпусі 13, що забезпечує підвищення стійкості до імпульсних перешкод. Корпус 13 має роз'єм 14 для підведення ліній живлення 11, роз'єм 15 для підключення лінії 6 роздачі сигналів (ETHERNET), роз'єм 16 для лінії 9 низьковольтного живлення, роз'єм 17 для керуючих ліній 7, люки доступу 18 до блоків живлення й вологозахищені вентиляційні порти 19. Корпуси 13 з лінійними контролерами 2 й блоками 10 низьковольтного живлення в цьому варіанті виконання медіафасаду рівномірно розподілені уздовж верхньої грані екрана, що складається із стовпців світлових модулів 1. Більш детально конструкція світлових модулів 1 показана на фіг. 6-13. Світловий модуль 1 містить корпус 20, друковані плати 21 зі світлодіодами 22 і драйверами 23 світлодіодів, а також кабель 24 з'єднання друкованих плат. Світловий модуль містить велику кількість пікселів 25, що складаються з чотирьох SMD світлодіодів 22. Лінії живлення, які знаходяться усередині корпусу 20, виконано у вигляді двох алюмінієвих 2 шин 26 і 27, кожна з яких має площу перерізу 90 мм . Шини розділені між собою ізолюючою прокладкою 28, а між шиною 26 і друкованими платами 21 розташована прокладка 29 з теплопровідного полімеру. На торцях корпус 20 закритий пластмасовими заглушками 30 із клинчастими елементами кріплення 31, а на тильній стороні світлового модуля до корпусу прикріплені роз'єм 32 для керуючих ліній 7 і роз'єм 33 для ліній 9 низьковольтного живлення. Типова модифікація світлових модулів має довжину 3 метри й кріпиться на горизонтально розташовані носії 34 (Фіг. 14), що утворюють жорстку несучу конструкцію. Кріплення забезпечується кліпсами 35 (Фіг. 15), розташованими в центральній частині корпусу 20, і клинчастими елементами кріплення 31, що взаємодіють з компенсаційними пластинами 36, якими оснащені носії 34. Вони служать для компенсації лінійних розширень. Кожному світловому модулю присвоєно серійний номер 37, необхідний для заповнення таблиці коректувань рівномірності світіння. Загалом робота медіафасаду здійснюється таким чином. Медіафасад, як зовнішній пристрій, що відображає, за своєю суттю являє собою відеомонітор, що підключається до джерела сигналу за допомогою цифрових інтерфейсів HDMI, DVI або аналогового VGA. За допомогою одного з таких інтерфейсів джерело сигналу 2 UA 100961 U 5 10 15 20 25 30 35 40 45 50 55 (комп'ютер, медіаплеер або інше обладнання), в медіафасаді, що заявляється - керуючий сервер 4, підключається до центрального контролера 3 медіафасаду. У центральному контролері відбувається захоплення відеопотоку, аналіз і обробка даних, адміністрування роботи супутніх функцій підвищення якості й розподіл даних, призначених для великої кількості лінійних контролерів. Після обробки й розподілу в центральному контролері дані за ETHERNET протоколом передаються в лінійні контролери 2. Після надходження даних у лінійні контролери 2 у кожному з них на апаратному рівні відбувається захоплення отриманих пакетів, буферизація двох останніх кадрів, що надійшли, аналіз і дорахування субкадрів для підвищення плавності руху динамічних об'єктів, накладення таблиць корекції нерівномірності світлової віддачі кожного світлодіода (дані про корекцію поставляються разом зі світловими модулями 1 і зберігаються в центральному 3 і лінійних контролерах 2), підвищення розрядності даних для наступного накладення кривих обробки колірних каналів, накладення кривих гами (зважування за кривою світлочутливості ока), застосування функцій цифрової обробки відео (яскравість, сумарна гамма, насиченість). Після обробки дані чергового кадру лінійним контролером 2 за допомогою спеціалізованого послідовного інтерфейсу передаються частині світлових модулів 1 екрана, підключених до нього, й подається команда на виведення на екран. По цьому інтерфейсу лінійний контролер 2 також здійснює програмування службових керуючих регістрів драйверів 23 світлодіодів 22 у світлових модулях 1 і програмування корекції нерівномірності світловіддачі світлодіодів 22. Дані у світлових модулях 1 поширюються в послідовному вигляді по ланцюжках драйверів 23 світлодіодів 22 за принципом зсувного регістра на довжину одного вертикального стовпця екрана. Після повного заповнення стовпця даних відбувається виведення інформації на екран. Потім процедура повторюється. Медіафасад, згідно з корисною моделлю, розроблений для одержання підвищеної (аж до 1600 Гц) частоти проходження кадрів, максимально великої розрядності опису кольору (48 біт), високої яскравості, стабільного світіння всього поля й досягнення необмеженого максимального розміру. Він побудований за принципом каскадного розподілу й обробки відеоданих. У ньому реалізується технологія підвищення плавності руху динамічних об'єктів зображення з дорахуванням додаткових субкадрів відеоряду й збільшенням при цьому реальної частоти кадрів від 30-60 Гц до 400, 800, або 1600 реальних кадрів, що відрізняються один від одного, в секунду. Крім того, у ньому реалізується технологія перетворення гамми зображення окремо по трьох RGB колірних каналах зі зважуванням за кривою світлочутливості ока людину в денний і нічний час. Дане перетворення здійснюється не в центральному комп'ютері оператора й не в центральному контролері медіафасаду, а в лінійних контролерах 3, безпосередньо перед виведенням у світлові модулі 1. Через те, що крива функції подібного перетворення має досить пологі ділянки, програмно-апаратний модуль обробки, що знаходиться в лінійних контролерах 2, здійснює збільшення розрядності опису кольору з найпоширенішої системи з 16'777'216 (224) відтінками в 281'474'976'710'656 (248) відтінків. Це приводить до істотного збільшення обсягу виведеної інформації. На практиці дана інновація приводить до можливості виведення максимально плавних переходів між відтінками, відсутності ступеньок на градієнтах і максимально точної передачі кольору виведеного контенту. Сумарно дане перетворення в комплексі з підвищенням частоти кадрів приводить до збільшення обсягу виведеної у світлові модулі 1 інформації більш, ніж в 100 разів. Це стало можливим завдяки максимально близькому розташуванню лінійних контролерів 2 до світлових модулів 1. Відстань передачі сигналу на цій ділянці складає не більш 600 мм. Дана організація виведення й обробки інформації надає наступні переваги медіафасаду: Підвищення частоти реального відновлення інформації на надкрупноформатних екранах до 400-1600 Гц. Це приводить до відсутності ступінчастості руху швидких елементів контенту. Відхід від надшвидкісних ліній передачі даних до лінійних контролерів. Це приводить до радикального зниження собівартості апаратної частини виробу без втрати характеристик і підвищенню його ринкової привабливості. Відсутність в апаратній частині строго спеціалізованих малотиражних електронних компонентів приводить до більшої ремонтопридатності обладнання. Через невисоку вартість і високу ринкову поширеність контролерів розподілених обчислень підвищується оперативність обслуговування медіафасаду. Повна взаємозамінність лінійних обчислювальних модулів. Дана схема дозволяє також гнучко змінювати конфігурацію й розміри екрана без істотних змін готових блокових рішень. 3 UA 100961 U 5 10 15 20 25 30 35 40 45 50 55 60 Завдяки невисоким вимогам до блоків лінійних контролерів (невеликий обсяг оброблюваних даних для окремо взятого модуля), досягається низьке енергоспоживання лінійних контролерів і низький рівень електромагнітного випромінювання. Одним з найважливіших факторів ідеальної роботи медіафасаду є якість напруг, що живлять світлові модулі. Світлові модулі 1 медіафасаду живляться від безпечної для людини напруги 15 В. У той же час, потужність великого сучасного медіафасаду в пік споживання може досягати 1 МВт. Сумарний струм споживання при цьому доходить до 66 кА. Вищевикладене послужило причиною застосування конструктивного рішення, за яким блоки живлення 7 світлових модулів 1 знаходяться у безпосередній близькості від ланцюгів споживання (як було зазначено вище, у даному варіанті виконання вони розміщені уздовж верхньої горизонтальної грані екрана). Ця відмітна конструкційна особливість медіафасаду дозволяє максимально знизити теплові втрати в кабелях живлення, позбутися громіздких, дорогих кабелів, що підводять низьковольтне живлення взагалі. Мала віддаленість споживача від джерела живлення приводить до зниження індукційних сплесків живильної напруги в момент, коли навантаження проявляє динамічний характер. Дана інновація на практиці приводить до зниження шуму на екрані, підвищенню стабільності роботи (особливо великих конструкцій), зниженню теплових втрат енергії в кабелях підведення й зменшенню паразитичного електромагнітного випромінювання конструкції. При виведенні відеоконтенту на світлодіодний екран споживана потужність міняється в дуже широких межах протягом одиниць мілісекунд (залежно від вмісту відеоряду). Миттєва споживана потужність проілюстрована у вигляді гістограм на фіг. 16 і 17. На гістограмах, наведених у куті кадру, показана кількість точок з різною яскравістю світіння. Гістограма складається по горизонталі з великої кількості стовпців, висота яких відбиває кількість точок у кадрі з конкретним значенням яскравості світіння. Ліворуч по горизонталі розташовані точки з мінімальною яскравістю (а, отже, і споживанням енергії), праворуч - з максимальною. Отже, на фіг. 16 видно, що в сюжеті кадру абсолютну чисельну перевагу мають точки (пікселі) з низькою яскравістю світіння, а сумарне середньоарифметичне значення яскравості пікселя в кадрі становить 28.25 (за шкалою в 255 градацій). У той же час, на кадрі, зображеному на фіг. 17, помітна переважна більшість пікселів з високою яскравістю світіння, середнє значення становить вже 189.83. Із зазначеного стає ясно, що у випадку, який відображує другий кадр, медіафасад уже споживає енергію, близьку до максимальної. Слід зазначити, що переважна більшість кадрів у стандартному відеоряді дають гістограми зі значеннями в діапазоні від 70 до 160, а більш високі значення вже, як правило, приводять до суб'єктивного враження зниження контрасту картинки й до осліплюючого ефекту в темний час доби. На практиці різкий перехід зображення від темних кадрів до світлих означає миттєве збільшення споживаної потужності, що веде до пікових перевантажень енергомережі, яка живить конструкцію. За певних умов на медіафасадах великих форматів може виникнути ситуація, при якій кілька раз у секунду споживана потужність може мінятися від практично нульової до сотень кіловатів. Це еквівалентно синхронній роботі до ста зварювальних апаратів. У випадку, якщо живильна мережа в місці підключення медіафасаду не в змозі забезпечити подібний (імпульсний) режим роботи, використання системи авторегулювання абсолютно необхідне. При виведеннi відеопотоку можливе введення додаткового фільтра - обмежника миттєвої потужності. При обробці кадру здійснюється додатковий підрахунок яскравісної гістограми кожного кадру в реальному часі, і, якщо вона перевищує припустиму межу, знижується сумарна яскравість і гамма всього кадру до значення, при якому показник гістограми буде нижче встановленого значення. Якщо ж сумарна потужність не перевищує припустиму, ніяких додаткових корекцій не вноситься. Значення порогу даного обмеження може оперативно мінятися на програмному рівні й установлюється у формах прикладного програмного забезпечення. Результат роботи даної системи візуально виглядає в такий спосіб. На фіг. 18 зображена реакція обмежника на кадр з перевищенням порога гістограми. Як видно, кількість точок з більш низькою яскравістю суттєво знизилася, а середня яскравість пікселя зменшилася з 189.83 до 136.85. Відбулося це без втрати сюжетної точності. У той же час, робота системи на кадрі з низкою середньою яскравістю світіння не приводить до його корекції. Це видно на фіг. 19. Така організація регулювання максимальної споживаної потужності забезпечує наступні переваги медіафасаду: Ефективна боротьба з негативними наслідками впливу динамічних навантажень на мережу живлення при високих струмах споживання. 4 UA 100961 U 5 10 15 20 25 30 35 40 45 50 55 Можливість усунення осліплюючого ефекту на яскравих сюжетах у нічний і сутінковий час експлуатації. Дає можливість підкреслити світлове пророблення локальних (що займають лише частину екрана) яскравих деталей зображення. Важливою особливістю медіафасаду є конструкція світлового модуля 1. Корпус 20 світлового модуля являє собою герметичну трубку прямокутного перетину з удароміцного полікарбонату, в який при екструдуванні введений компонент, що поглинає ультрафіолетову складову спектра сонячного світла. Дане рішення застосовується через те, що ультрафіолетове випромінювання приводить до надзвичайно швидкої деградації кристалів світлодіодів. Корпус світлового модуля виконаний з дотриманням стандартів захищеності ІР67. Аналогічні параметри мають і роз'єми 33 і 32. Усередині світлового модуля розміщується вологовбирний компонент, що перешкоджає появі оксидів у місцях паяння й запотіванню трубки при різких коливаннях температури. Ключовим елементом світлових модулів медіафасаду є внутрішній алюмінієвий шинний каркас, що виконує одночасно три функції. Перша й основна - по алюмінієвих профілях-шинах 26, 27 іде доставка живлення. Через те, що живлення світлового модуля низьковольтне, потрібне забезпечення високих струмів живлення. Особливо це актуально в медіафасадах з великою довжиною лінії. Для забезпечення малих втрат у кабелі живлення необхідно збільшити переріз силового кабелю. Використовуючи технологію із шинним каркасом вдалося одержати переріз підведення живлення порядку 2×90 2 мм . Дане рішення дозволяє вибудовувати дуже довгі лінії живлення світлових модулів без додаткового підведення й не одержувати при цьому значимих спадань напруги навіть при максимальних навантаженнях. Крім того, низький питомий опір подібного ланцюга живлення дозволяє уникнути перехресного впливу наведень, створюваних окремими друкованими платами світлового модуля. Це приводить до підвищення стабільності роботи світлових модулів, найбільше віддалених від лінійного контролера і блока живлення. Друга функція алюмінієвого каркаса - ефективний відвід тепла, виділюваного драйверами 23 світлодіодів світлового модуля 1. Менш напружений температурний режим підвищує точність еталонних вихідних струмів драйвера і, відповідно, стабільність і однорідність світіння екрана в цілому. Також більш низька робоча температура драйвера підвищує строк його безвідмовної роботи. Третя функція внутрішнього каркаса - підвищення механічної жорсткості світлового модуля, довжина якого досягає 3 м. Відсутність навіть мінімальних механічних деформацій обертається високим ступенем стабільності міжпіксельних відстаней по горизонталі. Помітною є детонація яскравості менш 2 %. Отже, при міжпіксельній відстані (пітчі) в 50 мм, відхилення в 1 мм уже може обернутися помітним на око відхиленням яскравості в даній області. Крім того, висока механічна жорсткість світлового модуля забезпечує відсутність внутрішніх напружень, порушень паяння, що забезпечує високу надійність конструкції. Важливою особливістю медіафасаду є система монтажу світлових модулів 1. На відміну від більшості відомих медіафасадів, медіа фасад, згідно з корисною моделлю, має жорстку несучу конструкцію. Застосування жорсткої несучої конструкції дозволяє досягти найвищої точності дотримання горизонтального пітчу. Також при такому кріпленні досягається висока кутова точність спрямованості світлового модуля, недосяжна на сіткових і тросових конструкціях. Крім того, жорстка конструкція дозволяє максимально рівномірно розподілити навантаження на фасад будинку (як вагове, так і вітрове). Жорстка конструкція легше переносить обледеніння, тому що збільшення навантаження за рахунок льоду також рівномірно розподілиться по всьому фасаду будинку. Ще однією з переваг жорсткої несучої конструкції є відсутність порушення площинності екрана під впливом поривів вітру. Також важливою особливістю світлових модулів 1 медіафасаду є система кріплення. Світловий модуль має (при довжині 3 м) чотири точки кріплення. Дві, що підтримують, у центрі (кліпси 35) і два вузли автоматичного кріплення по краях (30, 31). Крайні кріплення діють за принципом заскочки й дозволяють робити заміну світлового модуля силами одного висотника або альпініста в найкоротший термін. Кожний кристал кожного світлодіода після виготовлення світлового модуля проходить калібрування яскравості його світіння по 64 точках у всьому діапазоні потужностей. Дані про калібрування зберігаються на керуючому сервері 4. При заміні світлового модуля 1 у ході ремонту дані про калібрування вносяться в спеціальне програмне забезпечення сервера й автоматично надходять у знову встановлений світловий модуль. Дана функція дозволяє одержати максимально рівномірне поле світіння на медіафасаді. 60 5 UA 100961 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Медіафасад, що містить велику кількість розміщених на носіях світлових модулів, які утворюють екран медіафасаду і які інформаційними лініями зв'язані з вузлами для обробки й виведення відеоданих, зв'язаними з центральним контролером і центральним керуючим сервером, а лініями живлення зв'язані з блоками низьковольтного живлення, який відрізняється тим, що як вузли для обробки й виведення відеоданих у світлові модулі містить лінійні контролери, здатні підвищувати плавність руху динамічних об'єктів зображення з дорахуванням додаткових субкадрів відеоряду, перетворювати гамму зображення по трьох RGB каналах зі зважуванням за кривою світлочутливості ока людини в денний і нічний час, здійснювати збільшення розрядності опису кольору, а також при взаємодії з центральним контролером здійснювати гнучке настроюване згладжування, піків споживаної медіафасадом електричної потужності, причому лінійні контролери й блоки низьковольтного живлення розміщено уздовж однієї або обох горизонтальних граней екрана медіафасаду, при цьому лінії живлення усередині світлових модулів виконано у вигляді двох алюмінієвих шин із площею 2 перерізу 80-100 мм кожна, які утворюють внутрішній кістяк світлового модуля. 2. Медіафасад за п. 1, який відрізняється тим, що лінійні контролери й блоки низьковольтного живлення розміщені в одному корпусі. 3. Медіафасад за п. 1, який відрізняється тим, що він має жорстку несучу конструкцію з горизонтально розташованими носіями. 6 UA 100961 U 7 UA 100961 U 8 UA 100961 U 9 UA 100961 U 10 UA 100961 U 11 UA 100961 U Комп’ютерна верстка М. Шамоніна Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
