Світлотехнічний пристрій для динамічного освітлювання

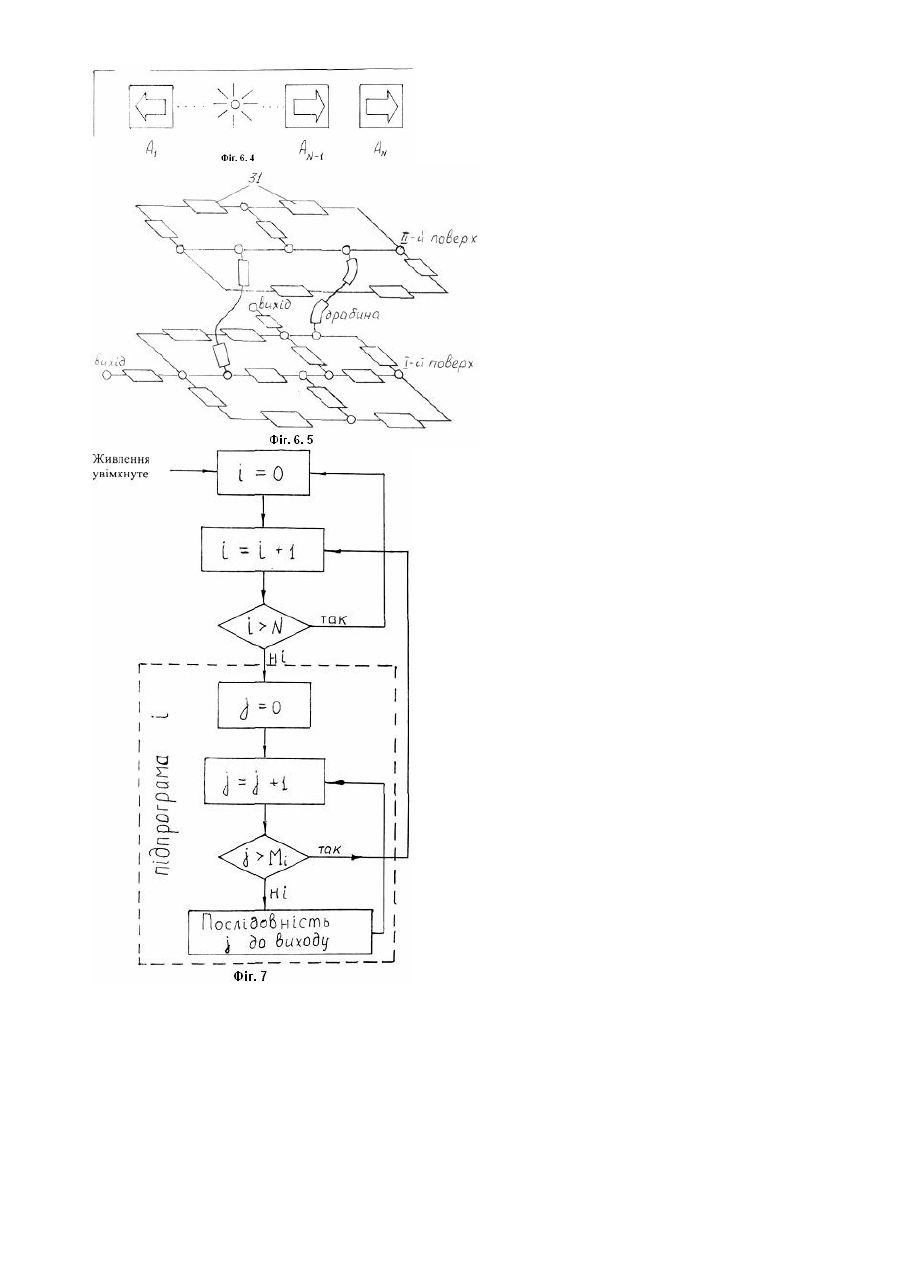

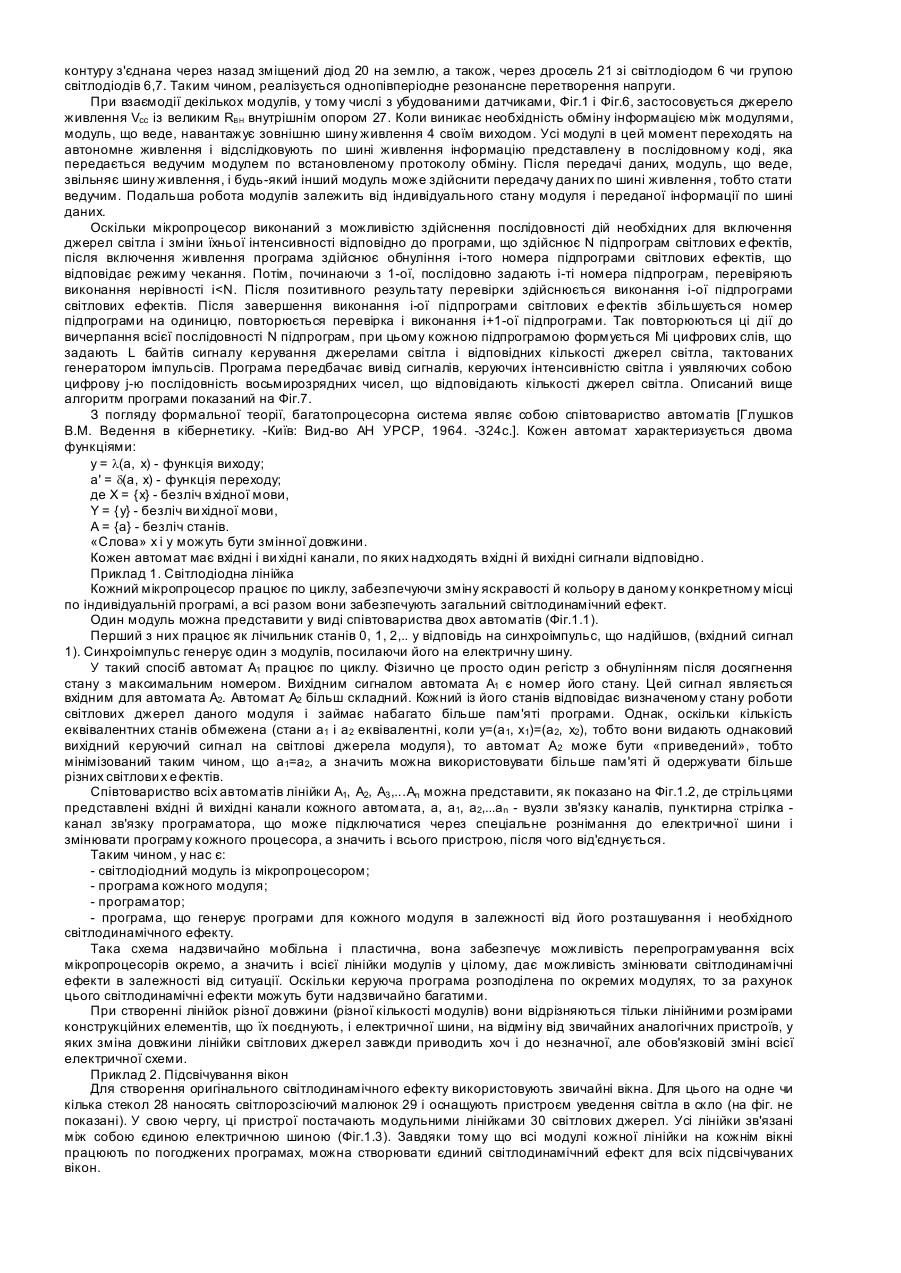

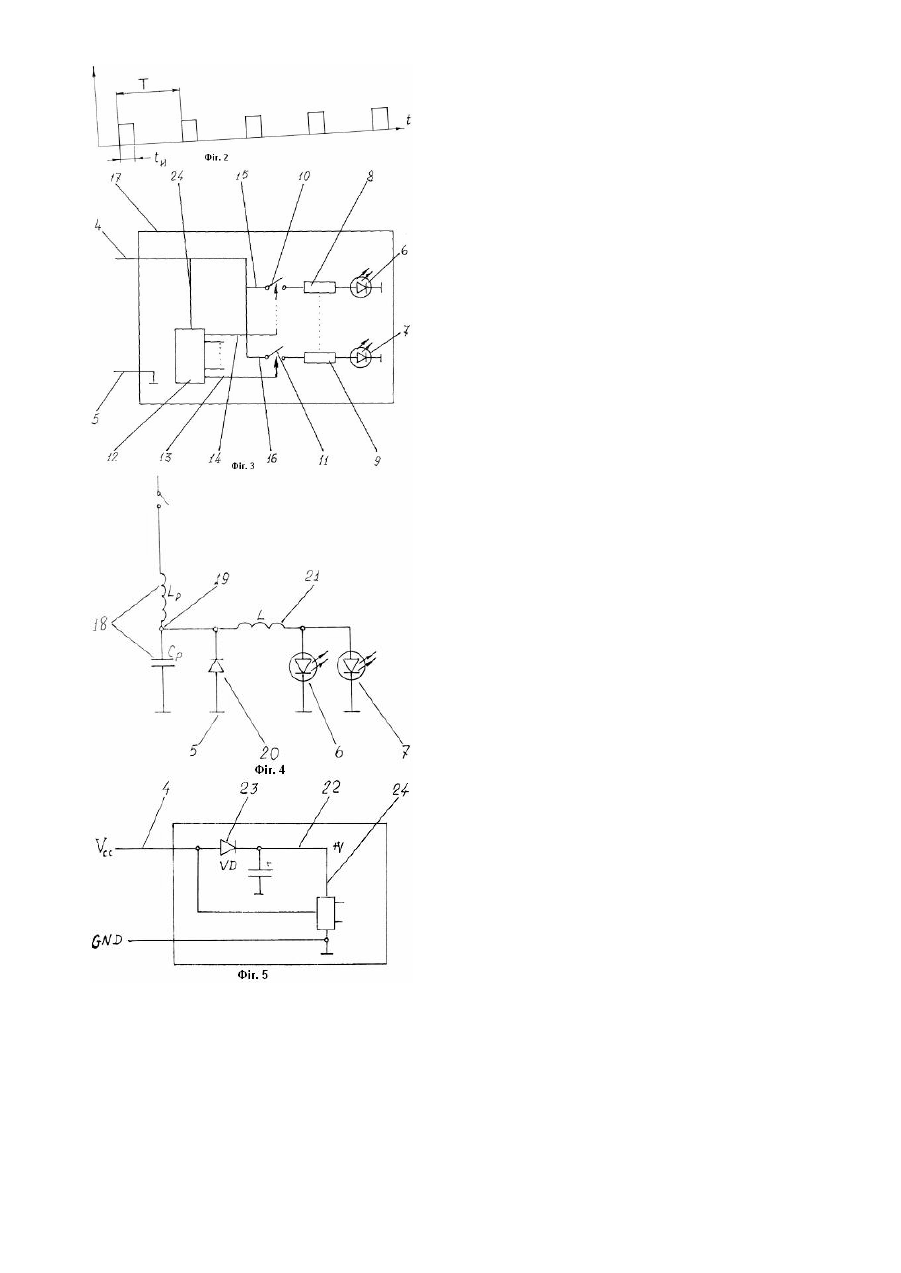

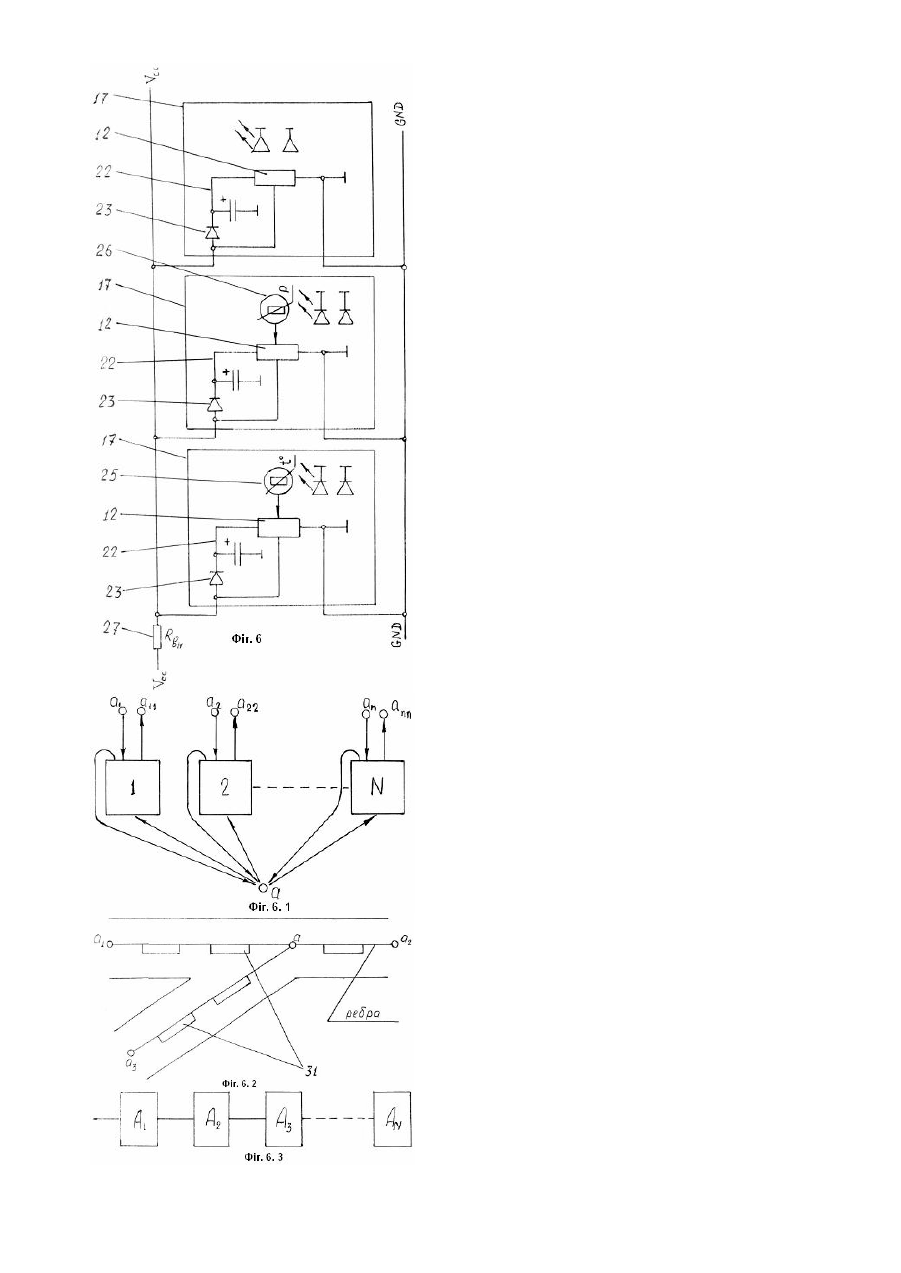

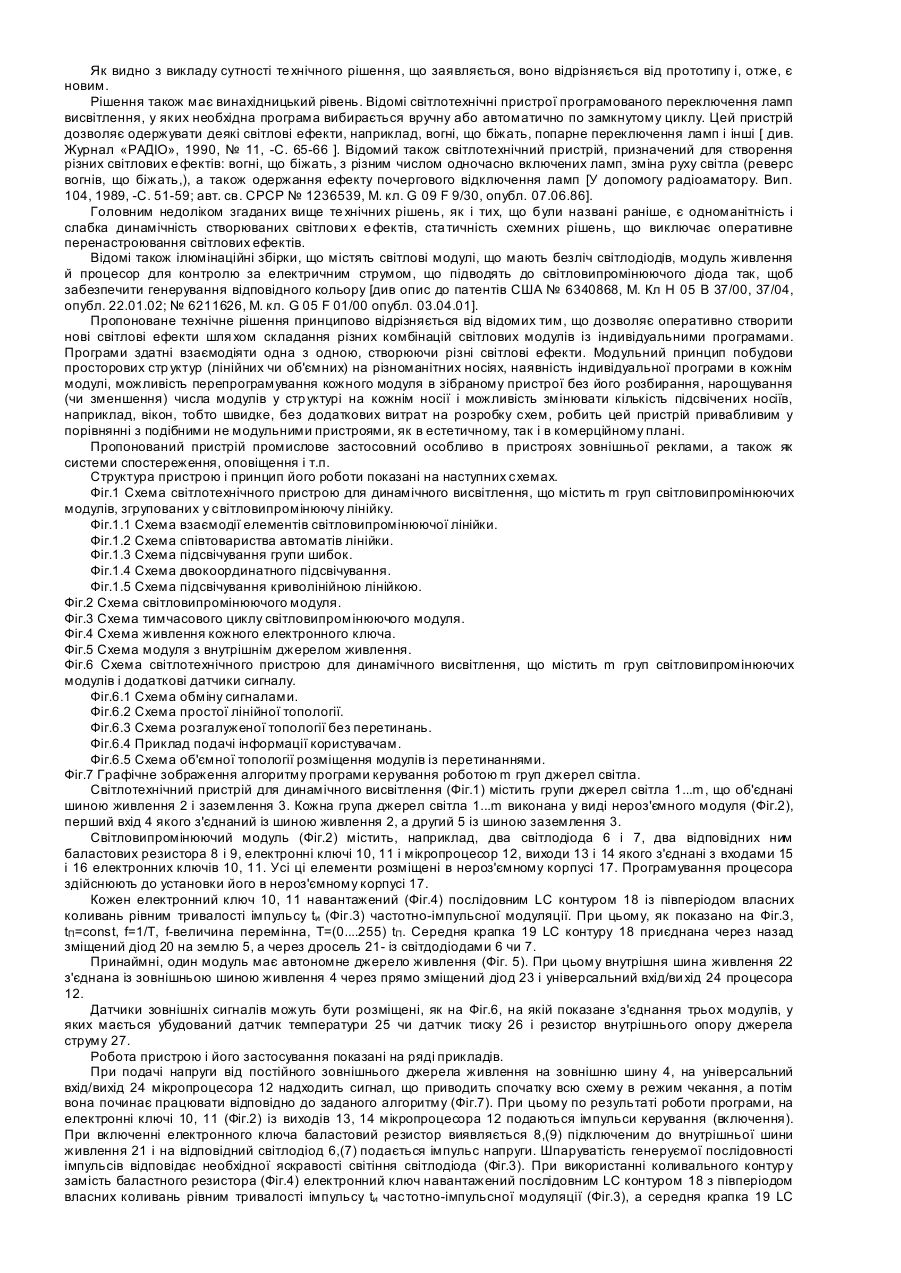

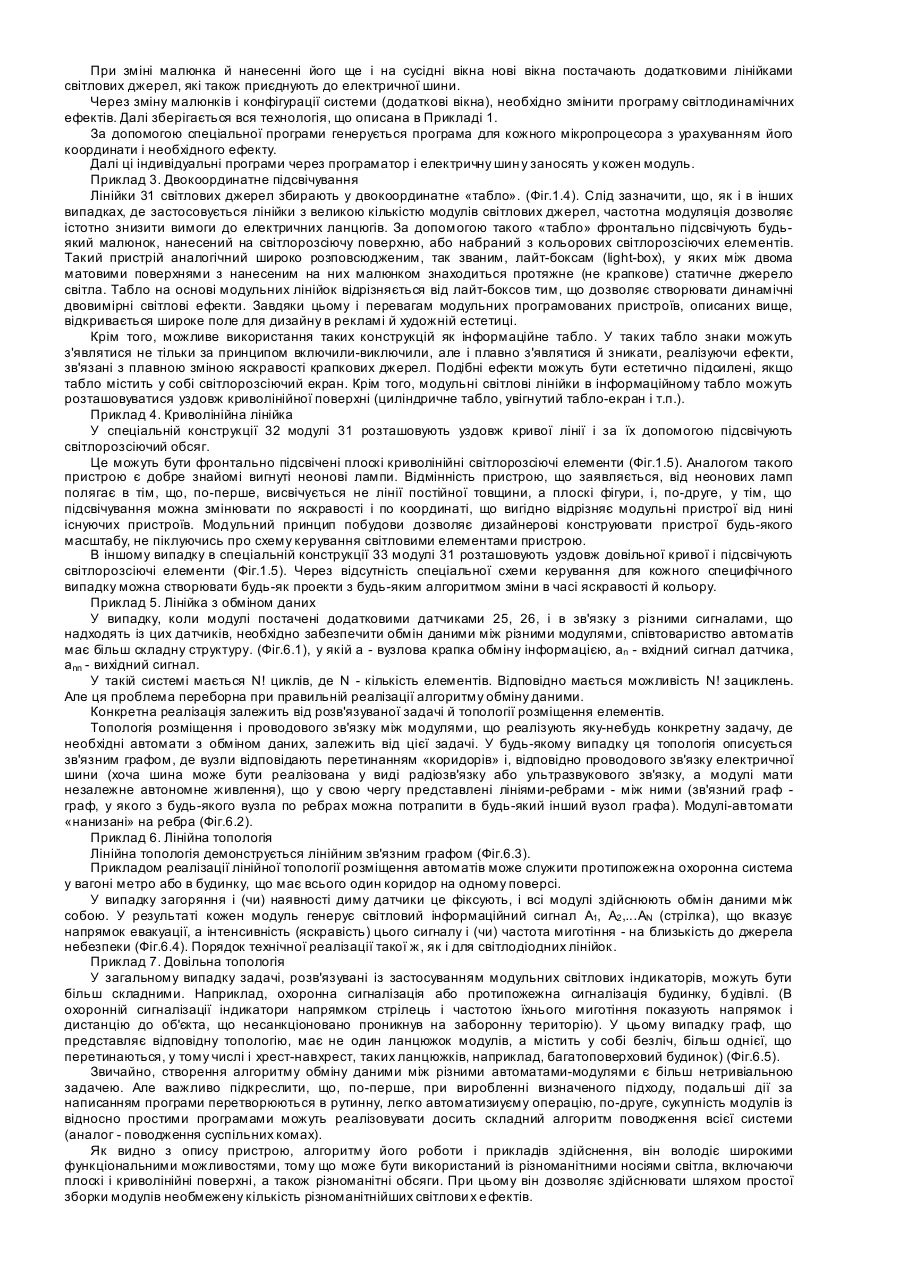

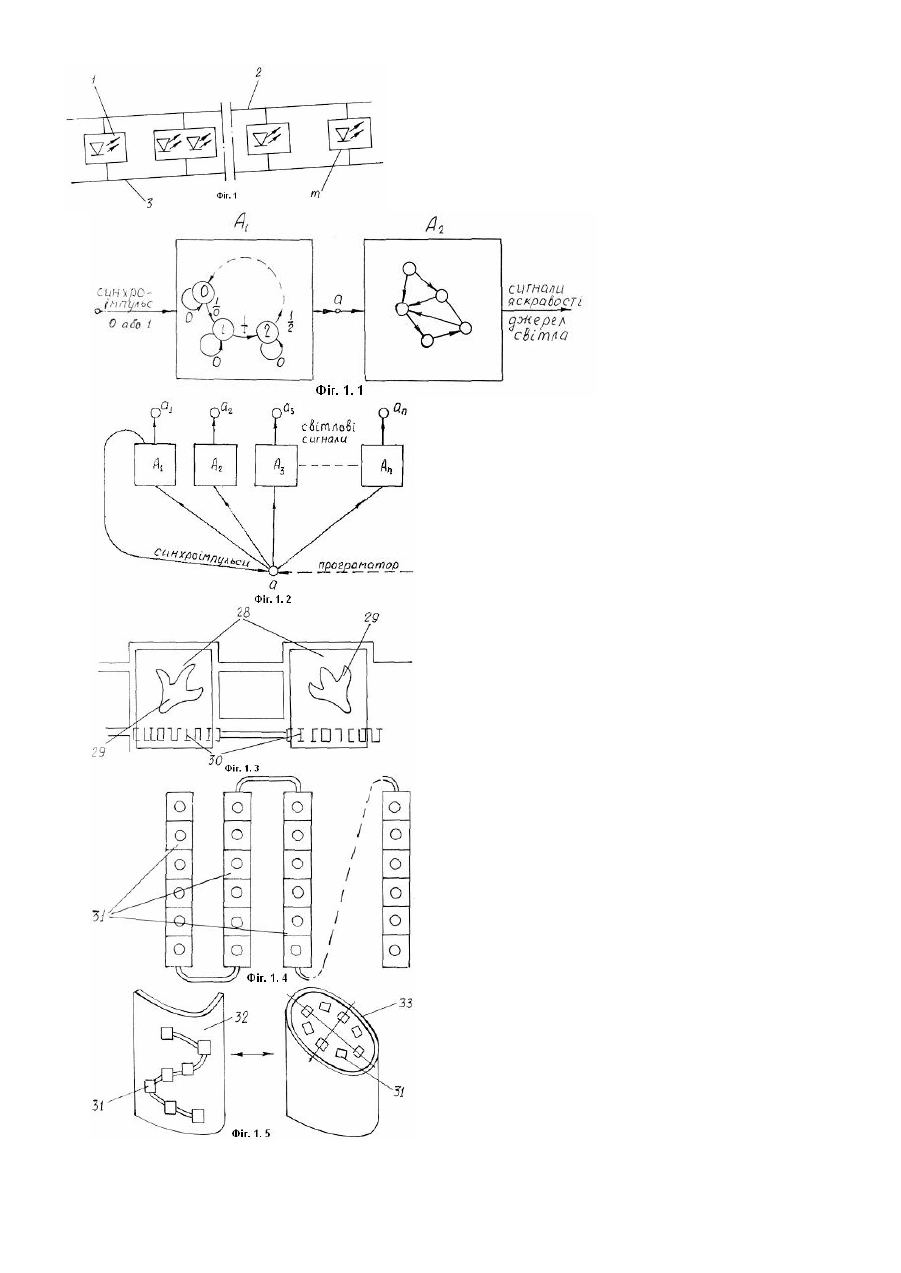

Винахід відноситься до спеціальних галузей електротехніки, а саме до пристроїв для джерел світла зі схемами керування і може бути використаний з різними рекламними й демонстраційними засобами з особливими ефектами, що забезпечують створення візуально бачимих об'ємних кольорових зображень з незвичайним світловим ефектом, який створює особливий декоративний ефект у вигляді барвистих декоративно-художніх і рекламних зображень, що динамічно змінюються і відтворені в обсягах та на площинах. Відомі світлотехнічні пристрої, наприклад, перемикачі світлодіодних або лампових гірлянд, що містять групи джерел світла, які утворюють гірлянди різного кольору, генератор імпульсів, який переключає гірлянди, виконаний за звичайною схемою, що включає транзистори, триністори й інвертори, що дозволяють здійснити плавне включення й вимикання гірлянд аж до здійснення ефекту «хвилі, що біжить,» [див. журнал РАДІО, № 11, 1983, -С. 52-54 ]. Однак, світловий ефект залишається одноманітним навіть при наявності, так званої хвилі, що біжить. Схеми включення й керування джерелами світла статичні, не допускають перебудови на новий світловий ефект, працюють по алгоритму одного постійного запам'ятовуючого пристрою. Відомий також тиристорний перемикаючий пристрій для ламп ілюмінації, що містить генератор імпульсів, формувач коротких імпульсів, лічильник, програмувальний постійний запам'ятовуючий пристрій, багатоканальний блок узгоджуючих пристроїв, чотири групи тиристорів і блок ключів [див. опис до авт. св. СРСР № 1775878, Μ. кл. Η 05 В 39/04, опубл. 15.11.92], при цьому вхід формувача коротких імпульсів з'єднаний із джерелом живлення, його вихід з'єднаний з інформаційним входом блоку ключів, постійний запам'ятовуючий пристрій має додаткові групи виходів, з'єднаних із двійковими керуючими входами блоку ключів, відповідний вихід якого з'єднаний із входом каналу блоку пристроїв, які погоджують, що дозволяє спростити пристрій при числі ламп ілюмінації перевищуючому 16, підвищити надійність і знизити рівень перешкод. Крім того, дане технічне рішення розширює функціональні можливості пристрою у виді одержання нових світлових е фектів шляхом триступінчастої зміни рівня яскравості кожної лампи по будь-якій програмі. Як і в попередньому випадку, характер світлового ефекту визначається алгоритмом постійного запам'ятовуючого пристрою, що приводить до одноманітності світлових ефектів. Використання тиристорних елементів для комутації струм у, що живіть джерела світла, створює радіоперешкоди і перешкоди по мережі. Крім того, пристрій практично не допускає можливості перенастроювання на нові світлові ефекти, що обмежує можливість використання пристрою для створення специфічних ефектів. Найбільш близьким до рішення, що заявляється, по призначенню, технічній сутності і результату, що досягається, при використанні є світлотехнічний пристрій для динамічного висвітлення, що містить групи джерел світла, програмований перемикач з тактовим керуючим входом, генератор тактових імпульсів і схему керування [ див. опис до патенту РФ № 2006191, Μ. кл. Η 05 В 39/04, опубл. 15.01.94], у якому мається також передавач ультразвукових коливань із генератором ультразвукових коливань, приймач ультразвукових коливань і схему обробки ультразвукових коливань. Зоровість ефекту в даному випадку може бути підвищена за рахунок уведення зв'язку між світловими ефектами і ритмом звукової частоти. Однак, при відсутності звукової частоти зоровість світлового ефекту знижується. Оскільки кількість ритмів, що використовують на практиці, не нескінченна, тому і кількість одержуваних динамічних ефектів за допомогою пропонованого пристрою виявляється обмеженою. Отже, обмежені й функціональні можливості пристрою. Як і в попередньому випадку, пристрій практично не допускає можливості перенастроювання на нові світлові ефекти. Тому метою пропонованого технічного рішення є збільшення різноманітності світлових ефектів, підвищення зоровості за рахунок збільшення динамізму світлових е фектів і розширення функціональних можливостей світлотехнічного пристрою. В основу винаходу поставлена задача удосконалення світлотехнічного пристрою для динамічного висвітлення, у якому, внаслідок виконання кожної групи джерел світла у виді світловипромінюючого модуля, що включає один чи кілька світлодіодів, відповідні їм електронні ключі, що живлять світлодіоди через баластові резистори, процесор, що містить програми керування у часі яскравістю і кольором світлодіодів методом частотноімпульсної модуляції, керування електронними ключами й взаємодії процесорів, включаючи синхронізацію їхньої роботи, при цьому входи модулів об'єднані електричною шиною, а виходи заземлені, забезпечується, з одного боку, автономність кожного модуля, а, з іншого боку, здатність взаємодії модулів один з одним, і за рахунок цього досягається можливість створення пристрою без зовнішнього керування з необмеженою кількістю модулів, можливість програмування і зміни програми роботи кожного модуля, а виходить, створення і зміни загальної програми роботи і взаємодії модулів. Поставлена задача вирішується тим, що у відомому світлотехнічному пристрої для динамічного висвітлення, що містить групи джерел світла і джерело живлення, відповідно до винаходу, кожна група джерел світла виконана у виді світловипромінюючого модуля, що включає один чи кілька світлодіодів, відповідні їм електронні ключі, що живлять світлодіоди через баластові резистори, процесор, що містить програми керування в часі яскравістю і кольором світлодіодів методом частотно-імпульсної модуляції, керування електронними ключами і взаємодії процесорів, включаючи синхронізацію їхньої роботи, входи модулів об'єднані електричною шиною, виходи заземлені, при цьому модулі утворять просторові структури. Відповідно до винаходу, він з'єднаний з зовнішнім джерелом живлення. Відповідно до винаходу, принаймні, один модуль містить незалежне джерело живлення. Відповідно до винаходу, модуль містить датчик сигналу, наприклад, температури, тиску, переміщення й ін. Відповідно до винаходу, процесор виконаний з можливістю здійснення послідовності дій необхідних для включення джерел світла і зміни їхньої інтенсивності відповідно до програми, що здійснює N підпрограм світлових ефектів, у якій після включення живлення здійснюють обнуління перемінної і-того номера підпрограми світлових ефектів, що відповідає режиму чекання, потім, починаючи з 1-ої, послідовно задають і-ті номера підпрограм, перевіряють виконання нерівності і
