Пристрій для деблокування відкидних бічних стінок ящиків або контейнерів

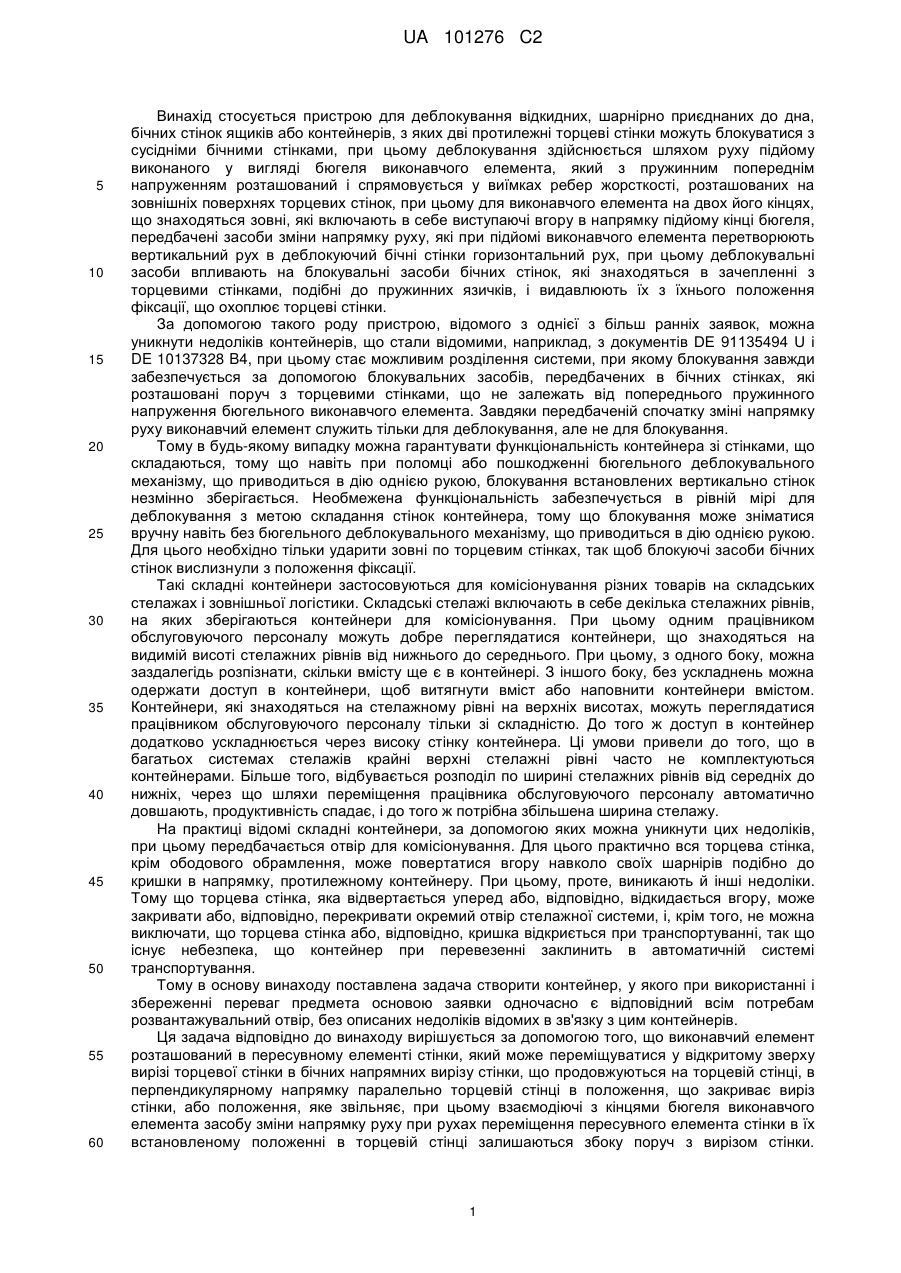

Реферат: Винахід стосується пристрою для деблокування відкидних, шарнірно приєднаних до дна (6) бічних стінок (2-5) ящиків або контейнерів (1), з яких дві протилежні торцеві стінки (4, 5) можуть блокуватися з сусідніми бічними стінками (2, 3), при цьому деблокування здійснюється шляхом руху підняття виконаного у вигляді бюгеля виконавчого елемента (13), який взаємодіє з засобом (16, 17) зміни напрямку руху, при цьому деблокувальні засоби (19) впливають на блокувальні засоби (10) бічних стінок (4, 5), які знаходяться в зачепленні з бічними стінками (2, 3), подібні до пружинних язичків, і видавлюють їх з їхнього положення фіксації, що охоплює торцеві стінки (2, 3). Виконавчий елемент (13) відповідно до винаходу розташований в пересувному елементі (26) стінки, який може переміщуватися у відкритому зверху вирізі торцевої стінки (4, 5) в бічних напрямних (25а, 25b) вирізу стінки, що продовжуються на торцевій стінці (4, 5), в перпендикулярному напрямку паралельно торцевій стінці (4, 5) в положення, що закриває виріз стінки або звільняє його, при цьому взаємодіючі з кінцями бюгеля виконавчого елемента (13) засоби (17, 18, 19) зміни напрямку руху при рухах переміщення пересувного елемента (26) стінки в їх встановленому положенні в торцевій стінці (4,5) залишаються збоку поруч з вирізом стінки. UA 101276 C2 (12) UA 101276 C2 UA 101276 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою для деблокування відкидних, шарнірно приєднаних до дна, бічних стінок ящиків або контейнерів, з яких дві протилежні торцеві стінки можуть блокуватися з сусідніми бічними стінками, при цьому деблокування здійснюється шляхом руху підйому виконаного у вигляді бюгеля виконавчого елемента, який з пружинним попереднім напруженням розташований і спрямовується у виїмках ребер жорсткості, розташованих на зовнішніх поверхнях торцевих стінок, при цьому для виконавчого елемента на двох його кінцях, що знаходяться зовні, які включають в себе виступаючі вгору в напрямку підйому кінці бюгеля, передбачені засоби зміни напрямку руху, які при підйомі виконавчого елемента перетворюють вертикальний рух в деблокуючий бічні стінки горизонтальний рух, при цьому деблокувальні засоби впливають на блокувальні засоби бічних стінок, які знаходяться в зачепленні з торцевими стінками, подібні до пружинних язичків, і видавлюють їх з їхнього положення фіксації, що охоплює торцеві стінки. За допомогою такого роду пристрою, відомого з однієї з більш ранніх заявок, можна уникнути недоліків контейнерів, що стали відомими, наприклад, з документів DE 91135494 U і DE 10137328 B4, при цьому стає можливим розділення системи, при якому блокування завжди забезпечується за допомогою блокувальних засобів, передбачених в бічних стінках, які розташовані поруч з торцевими стінками, що не залежать від попереднього пружинного напруження бюгельного виконавчого елемента. Завдяки передбаченій спочатку зміні напрямку руху виконавчий елемент служить тільки для деблокування, але не для блокування. Тому в будь-якому випадку можна гарантувати функціональність контейнера зі стінками, що складаються, тому що навіть при поломці або пошкодженні бюгельного деблокувального механізму, що приводиться в дію однією рукою, блокування встановлених вертикально стінок незмінно зберігається. Необмежена функціональність забезпечується в рівній мірі для деблокування з метою складання стінок контейнера, тому що блокування може зніматися вручну навіть без бюгельного деблокувального механізму, що приводиться в дію однією рукою. Для цього необхідно тільки ударити зовні по торцевим стінках, так щоб блокуючі засоби бічних стінок вислизнули з положення фіксації. Такі складні контейнери застосовуються для комісіонування різних товарів на складських стелажах і зовнішньої логістики. Складські стелажі включають в себе декілька стелажних рівнів, на яких зберігаються контейнери для комісіонування. При цьому одним працівником обслуговуючого персоналу можуть добре переглядатися контейнери, що знаходяться на видимій висоті стелажних рівнів від нижнього до середнього. При цьому, з одного боку, можна заздалегідь розпізнати, скільки вмісту ще є в контейнері. З іншого боку, без ускладнень можна одержати доступ в контейнери, щоб витягнути вміст або наповнити контейнери вмістом. Контейнери, які знаходяться на стелажному рівні на верхніх висотах, можуть переглядатися працівником обслуговуючого персоналу тільки зі складністю. До того ж доступ в контейнер додатково ускладнюється через високу стінку контейнера. Ці умови привели до того, що в багатьох системах стелажів крайні верхні стелажні рівні часто не комплектуються контейнерами. Більше того, відбувається розподіл по ширині стелажних рівнів від середніх до нижніх, через що шляхи переміщення працівника обслуговуючого персоналу автоматично довшають, продуктивність спадає, і до того ж потрібна збільшена ширина стелажу. На практиці відомі складні контейнери, за допомогою яких можна уникнути цих недоліків, при цьому передбачається отвір для комісіонування. Для цього практично вся торцева стінка, крім ободового обрамлення, може повертатися вгору навколо своїх шарнірів подібно до кришки в напрямку, протилежному контейнеру. При цьому, проте, виникають й інші недоліки. Тому що торцева стінка, яка відвертається уперед або, відповідно, відкидається вгору, може закривати або, відповідно, перекривати окремий отвір стелажної системи, і, крім того, не можна виключати, що торцева стінка або, відповідно, кришка відкриється при транспортуванні, так що існує небезпека, що контейнер при перевезенні заклинить в автоматичній системі транспортування. Тому в основу винаходу поставлена задача створити контейнер, у якого при використанні і збереженні переваг предмета основою заявки одночасно є відповідний всім потребам розвантажувальний отвір, без описаних недоліків відомих в зв'язку з цим контейнерів. Ця задача відповідно до винаходу вирішується за допомогою того, що виконавчий елемент розташований в пересувному елементі стінки, який може переміщуватися у відкритому зверху вирізі торцевої стінки в бічних напрямних вирізу стінки, що продовжуються на торцевій стінці, в перпендикулярному напрямку паралельно торцевій стінці в положення, що закриває виріз стінки, або положення, яке звільняє, при цьому взаємодіючі з кінцями бюгеля виконавчого елемента засобу зміни напрямку руху при рухах переміщення пересувного елемента стінки в їх встановленому положенні в торцевій стінці залишаються збоку поруч з вирізом стінки. 1 UA 101276 C2 5 10 15 20 25 30 35 40 45 50 55 Пересувний елемент стінки може, таким чином, приймати щонайменше два різних положення, а саме, заповнюючи виріз стінки у верхньому кінцевому положенні і перекриваючи при цьому торцеву стінку або, відповідно, контейнер. З іншого боку, нижнє кінцеве положення, в якому виріз стінки і разом з тим безперешкодний доступ до внутрішньої частини контейнера відкритий, так що навіть для контейнера, встановленого на один з верхніх стелажних рівнів, забезпечується можливість вільного перегляду і легкого доступу до вмісту. Якщо пересувний елемент стінки знаходиться в нижньому кінцевому положенні, тобто з вільним доступом до внутрішньої частини контейнера, відповідно до винаходу в будь-якому випадку запобігається небажане складання контейнера. Тому що виконавчий елемент не має контакту з деблокувальним елементом, що залишається поруч з вирізом стінки в торцевій стінці, завдяки чому необмежено виконується функція захисного замка. Якщо, навпаки, контейнер для транспортування в порожньому стані повинен бути складений, пересувний елемент стінки повинен бути тільки переміщений у верхнє кінцеве положення, яке заповнює виріз стінки. Оскільки в ході руху переміщення вгору виконавчий елемент, що приводиться в дію однією рукою, кінцями свого бюгеля автоматично потрапляє в зіткнення з елементами, які знаходяться на торцевій стінці де блокувальними елементами, так що їх блокування або, відповідно, положення фіксації з торцевими стінками шляхом одного тільки відтягання вгору виконавчого елемента знімається, і в результаті всі стінки контейнера можуть складатися всередину навколо своїх шарнірів. За одним з переважних варіантів здійснення винаходу кожний кінець бюгеля виконаний з натискним засобом, що проходить похило у вертикальному напрямку, при цьому натискні засоби входять в зачеплення в комплементарні, напрямні, які проходять похило, з U-подібним профілем на розташованих зліва і праворуч в торцевій стінці деблокувальних елементах. При ручному приведенні в дію виконавчого елемента, після того як пересувний елемент стінки виявиться у верхньому кінцевому положенні, одночасно з цим рухом підйому натискний засіб кінців бюгеля автоматично ковзає в U-подібному профілі вгору або, відповідно, ці частини переміщуються один відносно одного, завдяки чому деблокувальний елемент рухається горизонтально назовні паралельно подовжнім стінкам, що перекривають торцеві стінки в окремій області подібно до фартуха. Завдяки похилим поверхням натискного засобу, що зміщаються одна відносно одної і напрямної з U-подібним профілем на деблокувальному елементі, причому цей вхід в зачеплення відповідає шпоново-пазовому з'єднанню, відбувається зміна напрямку руху з вертикального руху виконавчого елемента на горизонтальний, спрямований на бічну стінку руху деблокувального елемента, так що в результаті блокування між торцевими стінками і подовжніми стінками знімається. Для цього відповідно до однієї з пропозицій винаходу деблокувальні елементи, починаючи від їх напрямної з U-подібним профілем, приймаючої натискні засобу, забезпечені горизонтально прилеглим до них деблокувальним засобом, або язичком, який впливає на відповідні виконані в кутових областях межуючих подовжніх стінок виступаючі до торцевих стінок і пружинні язички, що знаходяться в зачепленні з ними. Для деблокування торцевих стінок пружинні язички при вертикальному підйомі виконавчого елемента і зміні напрямку руху деблокувальних елементів, що починається при цьому, віджимаються назовні деблокувальними засобами або, відповідно, язичками. Деблоковані таким чином торцеві стінки можуть потім за допомогою своїх з’єднаних з дном ящика або, відповідно, контейнера шарнірів відкидатися всередину на поверхню дна, і після цього на них можуть відкидатися подовжні стінки. За іншим варіантом здійснення винаходу горизонтальний деблокувальний засіб на своїй верхній і своїй нижній поверхні забезпечений пружинним важелем, при цьому пружинні важелі в горизонтальному і у вертикальному напрямку спираються на ребра жорсткості всередині торцевої стінки. Відформовані в перехідній області між U-подібною напрямною деблокувального елемента і деблокувальним засобом пружинні важелі при відпусканні дугового виконавчого елемента під дією поворотних зусиль, виникаючих при попередньому вертикальному приведенні в дію виконавчого елемента в результаті деформації пружинних важелів, викликають автоматичне повернення деблокувального елемента з деблокувальним засобом у вихідне положення, що існувало до деблокування. Одна з переважних пропозицій винаходу передбачає, що пересувний елемент стінок забезпечений відформованим на його нижньому кінці гнучким захоплювальним карманом, який виконаний зі спрямованою всередину контейнера виступаючою частиною, розташованою в положенні, що закриває виріз стінки, на горизонтальній торцевій кромці вирізу стінки. Доки по одному з варіантів здійснення винаходу виконана з клиноподібним звуженням знизу вгору 2 UA 101276 C2 5 10 15 20 25 30 35 40 45 50 55 60 виступаюча частина своєю нижньою, широкою поверхнею клина прилягає до торцевої кромки, забезпечується положення, що закриває виріз стінки. Якщо потім працівник обслуговуючого персоналу потягне за захоплювальний карман, переважно виконаний в пересувному елементі стінки за допомогою зовнішніх вертикальних прорізів із зазором, виступаюча частина відсунеться від горизонтальної торцевої кромки, так що пересувний елемент стінки зможе переміщуватися паралельно торцевої стінці в бажане положення. Винахід передбачає розташоване над захоплювальним карманом, приблизно в середині між вертикальними прорізами, ребро, яке задає максимальну свободу руху захоплювального кармана при тяговому навантаженні. При цьому захоплювальний карман не може натягуватися дуже сильно, тому що ребро, яке своєю верхньою кінцевою кромкою тоді прилягає до пересувного елемента стінки, блокує подальше відтягання захоплювального кармана. Якщо переважним чином для виступаючої частини в переміщеному вниз кінцевому положенні пересувного елемента стінки в торцевій стінці передбачене гніздо, в якому розміщується виступаюча частина, то не тільки запобігається постійне знаходження виступаючої частини під тиском, тобто постійне видавлювання її уперед, але і пересувний елемент стінки також не може здійснити небажане переміщення в інше положення, наприклад, коли контейнер утримується вгору дном, або в результаті струшувань при транспортуванні по автоматичних конвеєрних лініях. За однією з пропозицій винаходу на висоті поверхні виступаючої частини, прилеглій до торцевої кромки вирізу стінки, з внутрішньої сторони пересувного елемента стінки ортогонально вертикальним прорізам передбачені підвищення, які проходять лінійно. Ці підвищення перешкоджають тому, щоб пересувний елемент стінки, відсунутий при відтягуванні захоплювального кармана від горизонтальної торцевої кромки вирізу стінки, вільно рухаючись, ковзав вниз. Для переміщення долається невелике підвищення, що утворює деякий мінімальний опір. Інший варіант здійснення винаходу передбачає, що пересувний елемент стінки по всій своїй висоті забезпечений відкритими всередину напрямними каналами, які знаходяться на відстані один від одного, в продовження яких на зовнішній стороні торцевої стінки виконані вертикальні ребра, що дістають до її нижнього кінця і що входять в зачеплення в напрямні канали. Завдяки цьому підтримуються обмежуючі виріз стінки бічні напрямні і запобігається перекошування, які, наприклад, можуть викликатися струшуваннями при автоматичному транспортуванні по конвеєрних лініях. Один з переважних варіантів здійснення винаходу передбачає, що бічні напрямні торцевої стінки на верхньому кінці вирізу стінки виконані кожна із повернутими один до одного подібними полицям, нішами для перенесення, що мають знизу відкриті порожнини, в які в піднятому кінцевому положенні пересувного елемента стінки занурюються вертикально відформовані в його верхніх кінцевих областях виступи пересувної стінки. При транспортуванні навантажених контейнерів, які для цього захоплюються за ручки в пересувних елементах торцевих стінок, при цьому може досягатися оптимізована передача і розподіл зусиль, а також статика. За одним з варіантів здійснення винаходу бічна напрямна на окремій ділянці під вирізом стінки виконана з уступом. У цей уступ, що утворює подібний до карману вільний простір, може однією стороною вставлятися попередньо змонтований з виконавчим елементом пересувний елемент стінки і потім в протилежному напрямку вводитися також в протилежну бічну напрямну. Пропонується, щоб бічні напрямні і пересувний елемент стінки були забезпечені отворами під пломби, які в піднятому кінцевому положенні пересувного елемента стінки для встановлення пломби розташовуються вирівняними. Це пломбування забезпечує можливість захисту від розкрадання. За іншою пропозицією винаходу пересувний елемент стінки забезпечений хрестоподібними шліцьовими виїмками, що служать для розміщення монтажних головок виконавчого елемента. Відмінні таким чином розміри ширини отвору дозволяють вставляти гакоподібні монтажні головки, але перешкоджають тому, щоб вони автоматично могли виходити з виїмок. Якщо контейнер складений і повинен потім встановлюватися роботом автоматично, хрестоподібні шліцьові виїмки можуть одночасно забезпечувати для робота можливість впливу з метою підйому вгору торцевої стінки. Інші ознаки і подробиці винаходу містяться в пунктах формули винаходу і подальшому описі зображеного на кресленні прикладу здійснення винаходу. Показано: фіг. 1: запропонований винаходом контейнер з піднятими вгору і заблокованими бічними стінками на загальному вигляді в перспективі, в напрямку погляду від торцевої стінки, при 3 UA 101276 C2 5 10 15 20 25 30 35 40 45 50 55 60 цьому на обох торцевих стінках розташований пересувний елемент стінки, який забезпечений виконавчим елементом, що приводиться в дію однією рукою бюгельного деблокувального механізму; фіг. 2: як подробиця зображення фіг. 1 на вигляді спереду в перспективі торцева стінка контейнера, з головного кінця в подовжньому перерізі; фіг. 3: торцева стінка, показана на фіг. 2, з переміщеним вниз пересувним елементом стінки, що відкриває розвантажувальний отвір контейнера; фіг. 4: на вигляді в перспективі торцевої стінки комплектний контейнер з вільним розвантажувальним отвором в передній торцевій стінці і переміщеним в нижнє кінцеве положення пересувним елементом стінки; фіг. 5: на вигляді спереду як подробиця зображення пересувний елемент стінки без комплектації виконавчим елементом що приводиться в дію однією рукою бюгельного деблокувального механізму, в напрямку погляду із зовнішньої сторони; фіг. 6: укомплектований пересувний елемент стінки, який приводиться в дію однією рукою бюгельним деблокувальним механізмом, на вигляді в перспективі в напрямку погляду з внутрішньої сторони; фіг. 7: частковий вигляд в перспективі контейнера, при цьому торцева стінка в області бічної напрямної пересувного елемента стінки зображена в подовжньому перерізі; і фіг. 8: як подробиця зображення торцева стінка з пересувним елементом стінки у верхньому кінцевому положенні, в напрямку погляду з внутрішньої сторони. На фіг. 1 зображений контейнер 1, що складається з чотирьох бічних стінок 2-5. Як обидві подовжні стінки 2, 3, так і обидві торцеві стінки 4, 5 розташовані з можливістю відкидання всередину на дно 6 контейнера. На нижньому кінці торцевих стінок 4, 5 для цього відформовані шарніри 7 або, відповідно, шарнірний елемент (порівняй в зв'язку з цим фіг. 8), за допомогою яких торцеві стінки 4, 5 можуть вставлятися в дно 6 контейнера, забезпечене відповідними гніздами під шарніри. Подовжні стінки 2, 3 на своєму нижньому краю також забезпечені відповідними шарнірами 7, які служать для вставляння комплементарних напівшарнірів дна 6 контейнера. При цьому шарніри подовжніх стінок 2, 3 розташовані вище, ніж шарніри 7 торцевих стінок 4, 5, щоб подовжні стінки 2, 3 могли відкидатися вгору на відкинуті раніше на дно 6 контейнера торцеві стінки 4, 5. Кутові області подовжніх стінок 2, 3 виконані кожна з подібними фартуху відігнутими кромками або, відповідно, фланцями 8, декілька що перекривають кінцеві ділянки торцевих стінок 4, 5. В піднятому вгору положенні торцеві стінки 4, 5 зсередини контейнера прилягають до фланців 8, при цьому вони позиціонуються (порівн. також фіг. 4) виконаними на фланцях 8 повернутими всередину фіксуючими виїмками 23, які охоплюють протилежні, виконані у вигляді ребер засоби у відповідь фіксації торцевих стінок 4, 5. У перехідній області між подовжніми стінками 2, 3 і фланцями 8 виконані виступаючі до торцевих стінок 4, 5 пружинні язички 10 (порівн. фіг. 4), які виконані в фланцях 8 або, відповідно, подовжніх стінках 2, 3. При відкиданні у вертикальне положення або, відповідно, вгору торцевих стінок 4, 5 ці стінки автоматично блокуються відскакуючими в результаті назад пружинними язичками 10 з подовжніми стінками 2, 3 або, відповідно, фланцями 8. Торцеві стінки 4, 5 виконані з вирізами 24 стінки (порівн. фіг. 3, 4 і 8), які починаються від верхньої сторони контейнера, що розповсюджуються по частині довжини вниз. У бічних напрямних 25a, 25b, що обмежують виріз 24 стінки і торцевих стінок, які продовжуються до нижнього кінця 4, 5, розташований пересувний елемент 26 стінки, який може переміщуватися паралельно торцевій стінці 4, 5 в положення (фіг. 3, 4), що закриває виріз 24 стінки або відкриває доступ до внутрішньої частини контейнера подібно розвантажувальному отвору. Для цього на зовнішніх поверхнях пересувних елементів 26 стінки, забезпечених горизонтально виступаючими ребрами 11 жорсткості і вертикально виступаючими ребрами 12 жорсткості, розташований відповідно виконавчий елемент 13, який виконаний у вигляді бюгельного захоплювального елемента. Цей розповсюджуваний по суті по довжині вирізу 24 стінки між бічними напрямними 25a, 25b виконавчий елемент 13 має видатні вертикально вгору кінці 15 бюгеля (порівн. фіг. 5 і 6), які розташовуються у вільних просторах між ребрами 11 жорсткості і при вході в зачеплення в бічні напрямні 25a, 25b утримуються ними, а також спрямовуються в них в напрямку 14 стрілки, тобто в напрямку підйому або руху. На двох своїх кінцях 15 бюгеля виконавчий елемент 13 виконаний з натискним засобом 16, який проходить у вертикальному напрямку похило. Натискні засоби 16, в свою чергу, входять в зачеплення відповідно з комплементарними напрямними 17, які проходять похило, з Uподібним профілем на деблокувальному елементі 18, який розташований справа і зліва поруч з вирізом 24 стінки в торцевих стінках 4, 5. Деблокувальні елементи 18, починаючи від їх U 4 UA 101276 C2 5 10 15 20 25 30 35 40 45 50 55 60 подібних напрямних 17, що приймають натискні засоби 16, забезпечені прилеглим до них в горизонтальному напрямку деблокувальним засобом 19. Деблокувальні засоби 19 прямують у виїмках вертикальних ребер 12 жорсткості торцевих стінок 4, 5 в горизонтальному напрямку і при процесі деблокування, який ще буде описаний нижче більш детально, впливають на пружинні язички 10, що виступають до торцевих стінок 4,5. Виконавчий елемент 13, який спрямовується і, який втримується вздовж нижнього краю звичайної ручки 20 пересувного елемента 26 стінки, має попереднє пружинне напруження, для чого зліва і справа на виконавчому елементі 13 передбачені пружинні фланці 21, спрямовані один до одного. Ці пружинні фланці 21 спираються своїми вільними кінцями на горизонтальне ребро жорсткості 11 пересувного елемента 26 стінки або, відповідно, зачеплені в ньому зсередини. Зображений як подробиця зображення на фіг. 5 і 6 пересувний елемент 26 стінки забезпечений захоплювальним карманом 28, гнучко виконаним за допомогою просічок у вигляді вертикальних прорізів 27, який на своїй внутрішній стороні (фіг. 6) виконаний з виступаючою частиною 29, яка клиноподібно звужується знизу вгору. Ця виступаюча частина в закриваючому виріз 24 стінки піднятому кінцевому положенні пересувного елемента 26 стінки своєю нижньою стороною 30 клина прилягає до горизонтальної торцевої кромки 31 вирізу 24 стінки. Шляхом підхоплення або, відповідно, входу в зачеплення в захоплювальний карман 28 цей карман може бути потягнутий уперед, і виступаюча частина 29 при цьому відтягнута від торцевої кромки 31, так що пересувний елемент 26 стінки після цього може переміщуватися в своє відкриваюче виріз 24 стінки нижнє кінцеве положення. З зовнішньої сторони пересувного елемента 26 стінки проходить передбачене в середині між вертикальними прорізами 27, що починається від верхньої кромки захоплювального кармана 28 ребро 44 з довжиною, яка приблизно дорівнює довжині вертикального прорізу, вгору. Це ребро дозволяє одержати упор, що обмежує гнучкість захоплювального кармана 28, і обмежує його рух уперед. Таким чином, захоплювальний карман не може відтягуватися дуже сильно. Для підтримування бічних напрямних 25a, 25b при рухах переміщення на пересувному елементі 26 стінки передбачені відкриті всередину пазові напрямні канали 32, протягом яких із зовнішньої сторони торцевих стінок 4, 5 виконані вертикальні ребра 33, що дістають до їх нижніх кінців, які входять в зачеплення в напрямні канали 32. Для виступаючої частини 29 в нижньому кінцевому положенні пересувного елемента 26 стінки в торцевій стінці передбачене гніздо 34. Тому виступаюча частина 29 або, відповідно, захоплювальний карман 28 не знаходиться постійно під тиском, завдяки чому можна уникнути виявів втоми матеріалу. Крім того, гніздо 34 перешкоджає тому, щоб при контейнері 1, який утримується дном вгору, пересувний елемент 26 стінки, що знаходиться в нижньому кінцевому положенні автоматично падав у верхнє кінцеве положення. До того ж завдяки цьому можна уникнути того, щоб пересувний елемент 26 стінки на автоматичних конвеєрних лініях, які застосовуються звичайно на автоматичних складах дрібних деталей, в результаті струшувань зміщувався вгору або перекошувався. Крім того, перекошуванню протидіють напрямні канали 32 з вхідними в них в зачеплення вертикальними ребрами 33. Пересувний елемент 26 стінки в своїх верхніх кутових областях забезпечений вертикально відформованими, виконаними у вигляді штифтів виступами 35 пересувної стінки, які в піднятому кінцевому положенні пересувного елемента 26 стінки занурюються в порожнині або, відповідно, отвори бічних напрямних 25a, 25b торцевої стінки 4, 5 поруч з вирізом 24 стінки (порівн. фіг. 2). Для цього торцеві стінки 4, 5 на обох вертикальних сторонах вирізу 24 стінки забезпечені кожна подібними фартуху, повернутими один до одного, які дещо заходять у виріз 24 стінки, нішами 36 для перенесення (порівн. також фіг. 8), які одночасно також являють собою складову частину бічних напрямних 25a, 25b. Ніша 36 для перенесення сприяє розподілу силового потоку при маніпулюванні контейнером 1 під навантаженням пересувного елемента 26 стінки в торцеву стінку 4, 5, яке при цьому стабілізується. Сприймаються не тільки зусилля розтягнення, виникаючі при перенесенні контейнера, але і тиск, що виникає на верхньому краю контейнера при укладанні декількох контейнерів в штабель один на одного або, відповідно, один над одним. Пересувний елемент 26 стінки забезпечений, крім того, що знаходяться паралельно на відстані один від одного хрестоподібними шліцьовими виїмками 37, в які можуть вводитися гакоподібні монтажні головки 38 дугового виконавчого елемента 13 для його попереднього монтажу на пересувному елементі 26 стінки (порівн. фіг. 6). Виконавчий елемент 13, вставлений монтажними головками 38 в хрестоподібні шліцьові виїмки 37, випасти не може. Пересувний елемент 26 стінки забезпечений, крім того, отворами 39 під пломби, для яких в бічних напрямних 25a, 25b торцевої стінки 4, 5 для встановлення пломб 40 (порівн. фіг. 7) в 5 UA 101276 C2 5 10 15 20 25 30 35 40 45 50 55 піднятому кінцевому положенні пересувного елемента 26 стінки передбачені відповідні отвори 41 під пломби (порівн. фіг. 4). При декількох наповнених контейнерах, що стоять один над одним на одному стелажному рівні, пломбування забезпечує захист від розкрадання. Тому що сторонні особи не можуть без ускладнень перемістити пересувний елемент 26 стінки у відкрите, нижнє кінцеве положення з вільним доступом до внутрішньої частини контейнера. Більше того, це вимагало б попереднього видалення пломби 40, не здійсненного без залучення уваги. Для вбудовування пересувного елемента 26 стінки в торцеву стінку 4, 5 одна з бічних напрямних 25a, 25b виконана з уступом 42, як видно на фіг. 7 по бічній напрямній 25a. Цей уступ 42 утворює в бічній напрямній 25a подібний карману вільний простір, в який може однією стороною вставлятися пересувний елемент 26 стінки своїм повернутим до бічної напрямної 25a напрямним профілем. Після цього пересувний елемент 26 стінки може бути зафіксований за допомогою руху в протилежному напрямку іншим своїм напрямним профілем в іншій бічній напрямній 26b, при цьому пересувний елемент 26 стінки обома сторонами розміщується в бічні напрямні 25a, 25b. Уступ 42 розповсюджується тільки по обмеженій довжині бічної напрямної 25a, чим забезпечується утримування пересувного елемента 26 стінки в обох кінцевих положеннях або ж в проміжних положеннях без зазору в бічних напрямних 25a, 25b. Крім того, при рухах зміщення пересувного елемента 26 стінки розміщені в напрямні канали 32 пересувного елемента 26 стінки вертикальні ребра 33 торцевої стінки 4, 5 зменшують допуски і сприяють запобіганню перекошуванню. У кінцевому положенні пересувних елементів 26 стінки, яке закриває вирізи 24 стінки контейнера 1, клиноподібна виступаюча частина 29 прилягає до горизонтальної торцевої кромки 31 торцевих стінок 4, 5. Для звільнення вирізу 24 стінки захоплювальний карман 28 відтягується уперед доти, доки виступаюча частина 29 не відсунеться від торцевої кромки 31. Щоб пересувний елемент 26 стінки не ковзав відразу ж в нижнє кінцеве положення, з обох сторін захоплювального кармана 28 передбачені підвищення 43 (порівн. фіг. 6), які поширюються по висоті нижньої сторони 30 клина ортогонально до вертикальних прорізів 27, подібні ребрам, тільки дещо виступаючі. Ці підвищення утворюють мінімальний опір, перешкоджаючий автоматичному прослизанню. Цей опір може долатися з витратою невеликого зусилля, так що пересувний елемент 26 стінки потім вручну може контрольовано переміщуватися в нижнє кінцеве положення або, відповідно, в проміжне положення. При цьому натискні засоби 16 кінців 15 бюгеля виконавчого елемента 13 висковзують з U-подібних напрямних 17 деблокувального засобу або, відповідно, деблокувального язичка 19 інших частин засобу, що залишаються в торцевій стінці для зміни напрямку руху. Для повторного закривання вирізу 24 стінки необхідно тільки потягнути вгору пересувний елемент 26 стінки, і як тільки виступаюча частина 29 подолає горизонтальну торцеву кромку 31 вирізу 24 стінки, причому одночасно кінці 15 бюгеля виконавчого елемента 13 своїми натискними засобами 16, які проходять похило, знов увійдуть в напрямну 17 з U-подібним профілем у засобу зміни напрямку руху, виступаюча частина 29 автоматично прийме своє фіксуюче положення, яке виступає за торцеву кромку 31 і пересувний елемент 26 стінки. Якщо, навпаки, необхідно скласти стінки контейнера, що передбачає деблокування фіксуючого з'єднання з подовжніми стінками 2, 3 з метою складання всередину на дно 6 контейнера торцевих стінок 4, 5, в закритому кінцевому положенні пересувних елементів 26 стінки виконавчий елемент 13 підіймається вручну (в напрямку 14 стрілки, показаному на фіг. 1, вгору). Тоді розміщений в напрямну 17 з U-подібним профілем натискний засіб 16 ковзає вгору, при цьому одночасно деблокувальний елемент 18 переспрямовується деблокувальним засобом 19 горизонтально в напрямку пружинних язичків 10. У результаті пружинні язички 10 відтискаються назовні, і торцеві стінки 4, 5 деблокуються. З відпусканням виконавчого елемента 13 цей елемент автоматично відтискається вниз у вихідне положення поворотним зусиллям попередньо напружених пружинних фланців 21. При цьому одночасно за допомогою відформованих над або під деблокувальним елементом 18 пружинних важелів 22, що спираються на вертикальні ребра 12 жорсткості, при взаємодії з пружинними фланцями 21 виконавчого елемента 13 відбувається автоматичне повернення у вихідне положення деблокувальних засобів 19, так що торцеві стінки при повторному відкиданні вгору або встановленні у вертикальне положення автоматично защіплюються, утворюючи фіксуюче з'єднання з пружинними язичками 10. 6 UA 101276 C2 5 10 15 20 25 30 35 40 45 Специфікація позицій 1 Контейнер/ящик 2 Подовжня стінка 3 Подовжня стінка 4 Торцева стінка 5 Торцева стінка 6 Дно контейнера 7 Шарнір 8 Фланець (відігнута кромка) 9 10 Блокувальний засіб у вигляді пружинного язичка/пружинний язичок 11 Горизонтальне ребро жорсткості 12 Вертикальне ребро жорсткості 13 Виконавчий елемент 14 Напрямок підйому 15 Кінець виконавчого елемента/бюгеля 16 Натискний засіб (частина засобу зміни напрямку руху) 17 Напрямна з U-подібним профілем (інша частина засобу зміни напрямку руху) 18 Деблокувальний елемент 19 Деблокувальний засіб/язичок 20 Ручка 21 Пружинний фланець 22 Пружинний важіль 23 Фіксуюча виїмка 24 Виріз стінки 25a, 25b Бічна напрямна 26 Пересувний елемент стінки 27 Вертикальний проріз 28 Захоплювальний карман 29 Виступаюча частина 30 Нижня сторона клина 31 Торцева кромка 32 Напрямний канал 33 Вертикальне ребро 34 Гніздо 35 Виступ пересувної стінки 36 Ніша для перенесення 37 Хрестоподібні шліцьові виїмки 38 Монтажні головки 39 Отвір під пломбу (пересувного елемента стінки) 40 Пломба 41 Отвір під пломбу (торцевої стінки) 42 Уступ 43 Підвищення 44 Ребро ФОРМУЛА ВИНАХОДУ 50 55 60 1. Пристрій для деблокування відкидних, шарнірно приєднаних до дна (6), бічних стінок (2-5) ящиків або контейнерів (1), з яких дві протилежні торцеві стінки (4, 5) виконані з можливістю блокування з сусідніми бічними стінками (2, 3), при цьому деблокування здійснюється шляхом руху підняття виконаного у вигляді бюгеля виконавчого елемента (13), який з пружинним попереднім напруженням розташований на зовнішніх поверхнях торцевих стінок (4, 5) і спрямовується по них, при цьому для виконавчого елемента (13) у двох його зовнішніх кінцях, що включають в себе виступаючі вгору в напрямку (14) підняття кінці (15) бюгеля, передбачені засоби (16, 17) зміни напрямку руху, які перетворюють вертикальний при піднятті виконавчого елемента (13) рух в горизонтальний рух, деблокувальні бічні стінки, при цьому деблокувальні засоби (19) впливають на виконані подібно пружинним язичкам блокувальні засоби (10) бічних стінок (4, 5), що знаходяться в зачепленні з торцевими стінками (2, 3), і видавлюють їх з їхнього положення фіксації, що охоплює торцеві стінки (2, 3), який відрізняється тим, що виконавчий 7 UA 101276 C2 5 10 15 20 25 30 35 40 45 50 55 елемент (13) розташований в пересувному елементі (26) стінки, виконаному з можливістю переміщення у відкритому зверху вирізі (24) торцевої стінки (4, 5) в бічних напрямних (25а, 25b) вирізу (24) стінки, що продовжуються на торцевій стінці (4, 5), в перпендикулярному напрямку паралельно торцевій стінці (4, 5) в положення, що закриває виріз (24) стінки або звільняє його, при цьому взаємодіючі з кінцями (15) бюгеля виконавчого елемента (13) засобу (17, 18, 19) зміни напрямку руху при рухах переміщення пересувного елемента (26) стінки в їх встановленому положенні в торцевій стінці (4, 5) залишаються збоку поруч з вирізом (24) стінки. 2. Пристрій за п. 1, який відрізняється тим, що кожний кінець (15) бюгеля виконаний з натискним засобом (16), що проходить похило у вертикальному напрямку, при цьому натискні засоби входять в зачеплення в комплементарні напрямні (17) з U-подібним профілем, що проходять похило на розташованих зліва і справа поруч з вирізом (24) стінки деблокувальних елементах (18). 3. Пристрій за п. 2, який відрізняється тим, що деблокувальні елементи (18), починаючи від їх напрямної (17) з U-подібним профілем, що приймає натискні засоби (16), забезпечені горизонтально прилеглим до них деблокувальним засобом (19), який впливає на відповідні пружинні язички (10), що виконані в кутових областях межуючих подовжніх стінок (2, 3) і знаходяться в зачепленні з торцевими стінками (4, 5). 4. Пристрій за п. 3, який відрізняється тим, що горизонтальний деблокувальний засіб (19) на своїй верхній і своїй нижній поверхні забезпечений пружинним важелем (22), при цьому пружинні важелі (22) спираються на ребра (11, 12) жорсткості всередині торцевої стінки (4, 5). 5. Пристрій за одним з пп. 1-4, який відрізняється тим, що пересувний елемент (26) стінки має відформований на його нижньому кінці гнучкий захоплювальний карман (28), який виконаний зі спрямованою всередину контейнера виступаючою частиною (29), розташованою в положенні, що закриває виріз (24) стінки, на горизонтальній торцевій кромці (31) вирізу (24) стінки. 6. Пристрій за п. 5, який відрізняється тим, що виступаюча частина (29) виконана такою, що проходить з клиноподібним звуженням знизу вгору. 7. Пристрій за п. 5 або 6, який відрізняється тим, що захоплювальний карман (28) розташований в пересувному елементі (26) стінки над вертикальними прорізами (27) із зазором. 8. Пристрій за одним з пп. 5-7, який відрізняється тим, що над захоплювальним карманом (28) приблизно всередині між вертикальними прорізами (27) розташоване ребро (44), яке задає максимальну свободу руху захоплювального кармана (28) при прикладанні тягового навантаження. 9. Пристрій за одним з пп. 5-8, який відрізняється тим, що для виступаючої частини (29) в кінцевому, переміщеному вниз, положенні пересувного елемента (26) стінки в торцевій стінці (4, 5) передбачене гніздо (34). 10. Пристрій за одним з пп. 5-9, який відрізняється тим, що на висоті поверхні виступаючої частини (29), яка прилягає до торцевої кромки (31) вирізу (24) стінки, з внутрішньої сторони пересувного елемента (26) стінки ортогонально вертикальним прорізам (27) передбачені підвищення (43), які проходять лінійно. 11. Пристрій за одним з пп. 1-10, який відрізняється тим, що пересувний елемент (26) стінки має по всій своїй висоті відкриті всередину напрямні канали (32), що знаходяться на відстані один від одного, в продовженні яких на зовнішній стороні торцевої стінки (4, 5) виконані вертикальні ребра (33), що дістають до її нижнього кінця і входять в зачеплення в напрямні канали (32). 12. Пристрій за одним з пп. 1-11, який відрізняється тим, що бічні напрямні (25а, 25b) торцевої стінки (4, 5) на верхньому кінці вирізу (24) стінки виконані із повернутими одна до іншої, подібними полиці, нішами (36) для перенесення, що мають знизу відкриті порожнини, в які в піднятому кінцевому положенні пересувного елемента (26) стінки заглиблюються відформовані в його верхніх кінцевих областях вертикальні виступи (35) пересувної стінки. 13. Пристрій за одним з пп. 1-12, який відрізняється тим, що бічна напрямна (25 а) на окремій ділянці під вирізом (24) стінки виконана з уступом (42). 14. Пристрій за одним з пп. 1-13, який відрізняється тим, що бічні напрямні (25а, 25b) і пересувний елемент (26) стінки забезпечені отворами (39, 41) під пломбу, які в піднятому кінцевому положенні пересувного елемента (26) стінки для встановлення пломби (40) розташовані вирівняно. 15. Пристрій за одним з пп. 1-14, який відрізняється хрестоподібними шліцьовими виїмками (37) пересувного елемента (26) стінки, що служать для розміщення монтажних головок (38) виконавчого елемента (13). 8 UA 101276 C2 9 UA 101276 C2 10 UA 101276 C2 11 UA 101276 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
