Пристрій деблокування відкидних бічних стінок ящиків або контейнерів

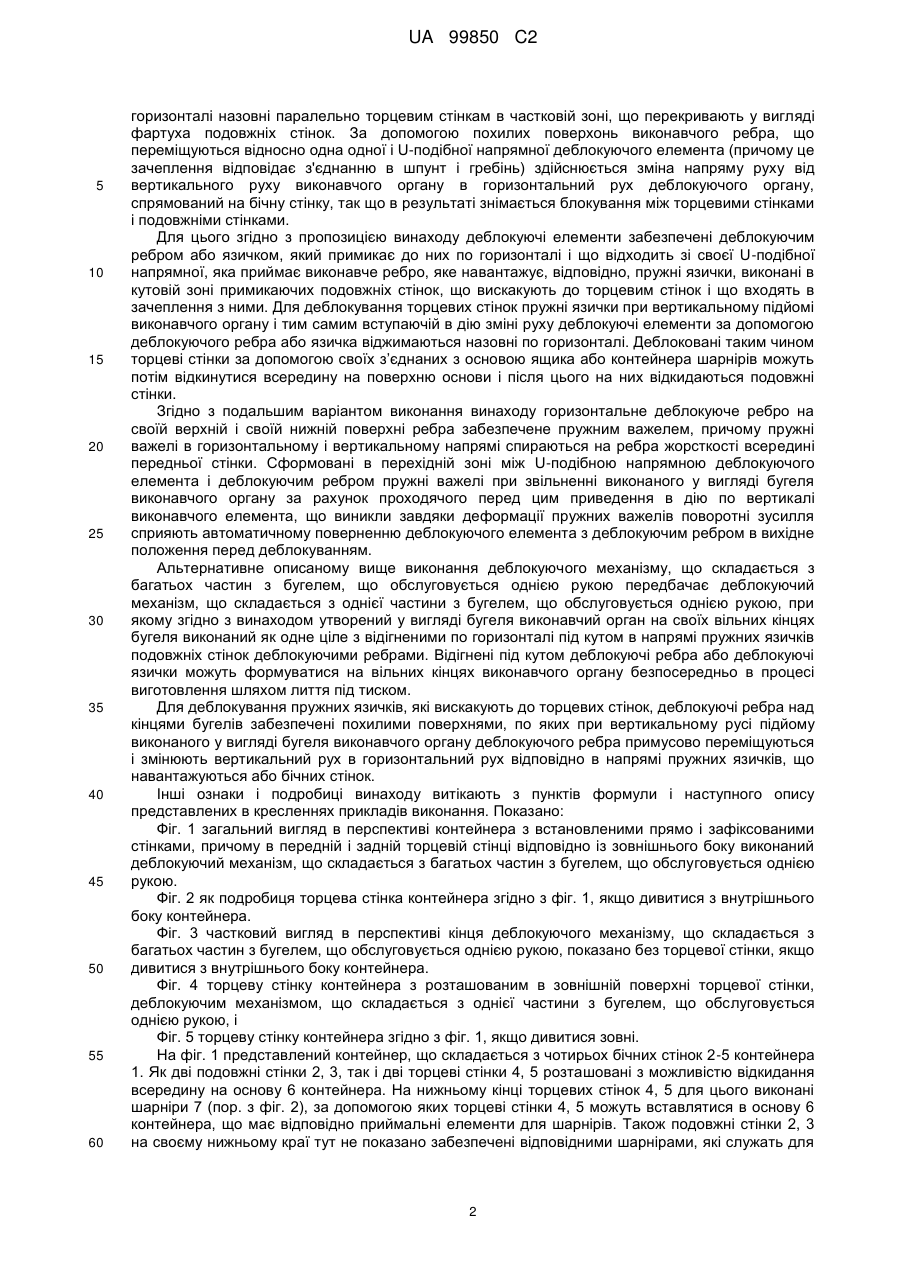

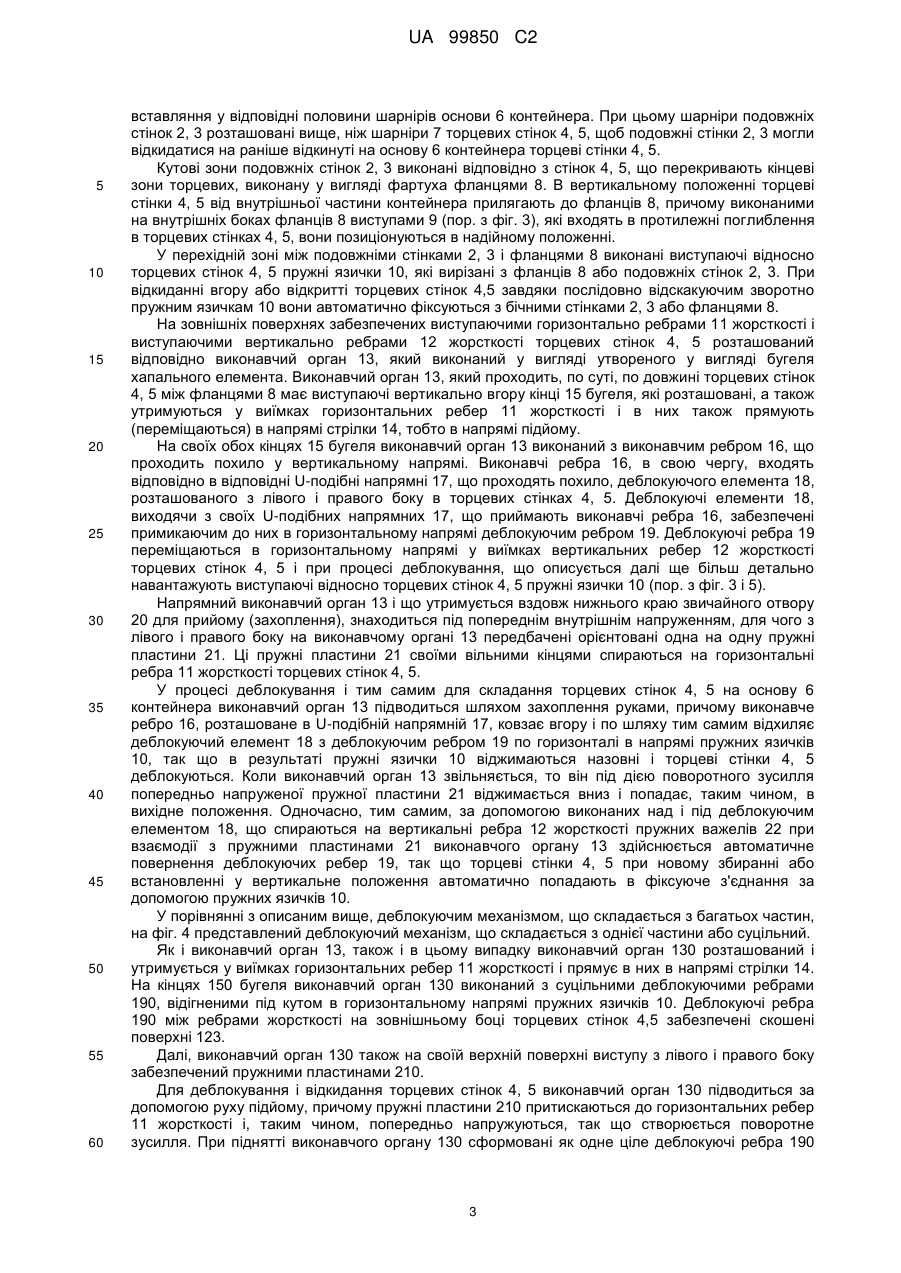

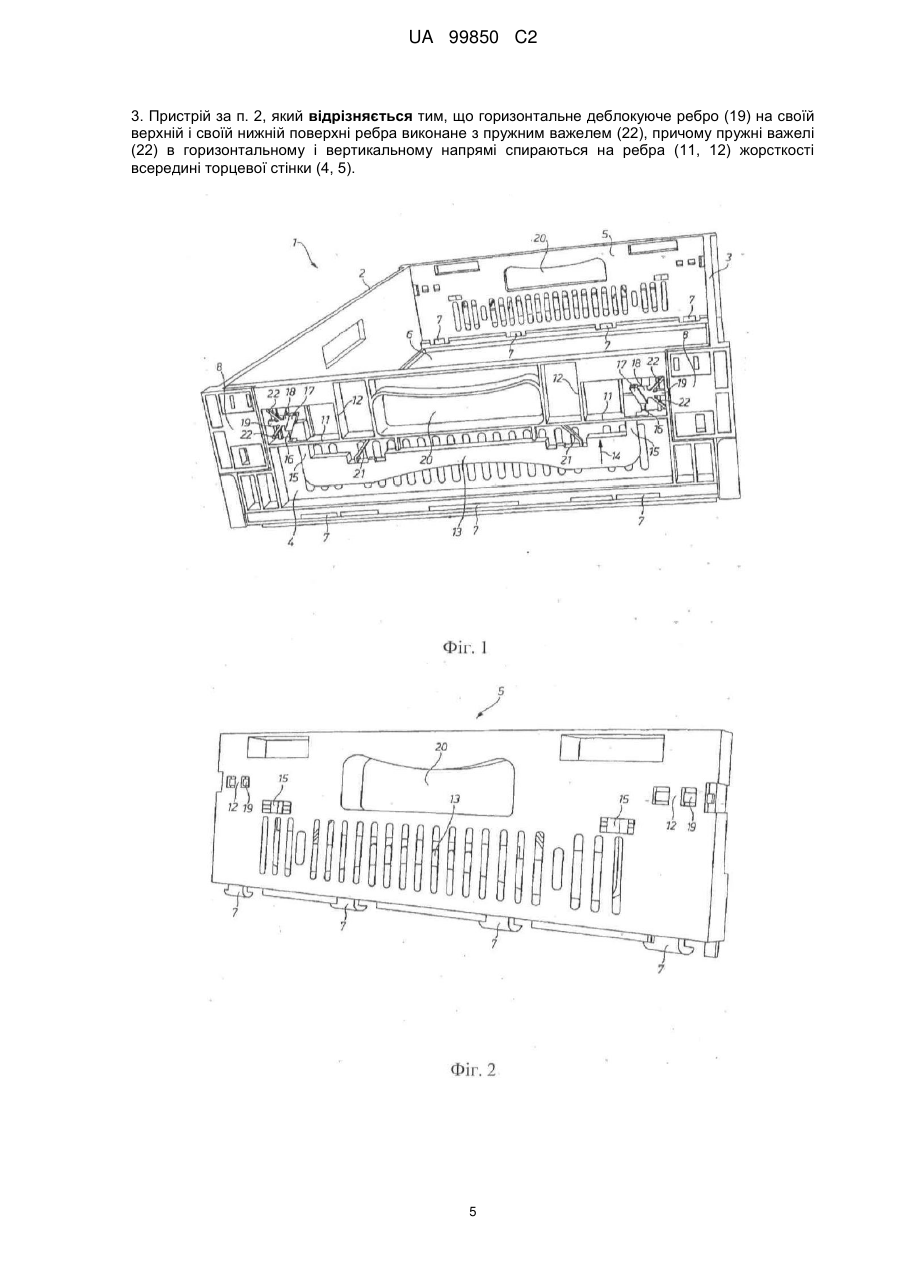

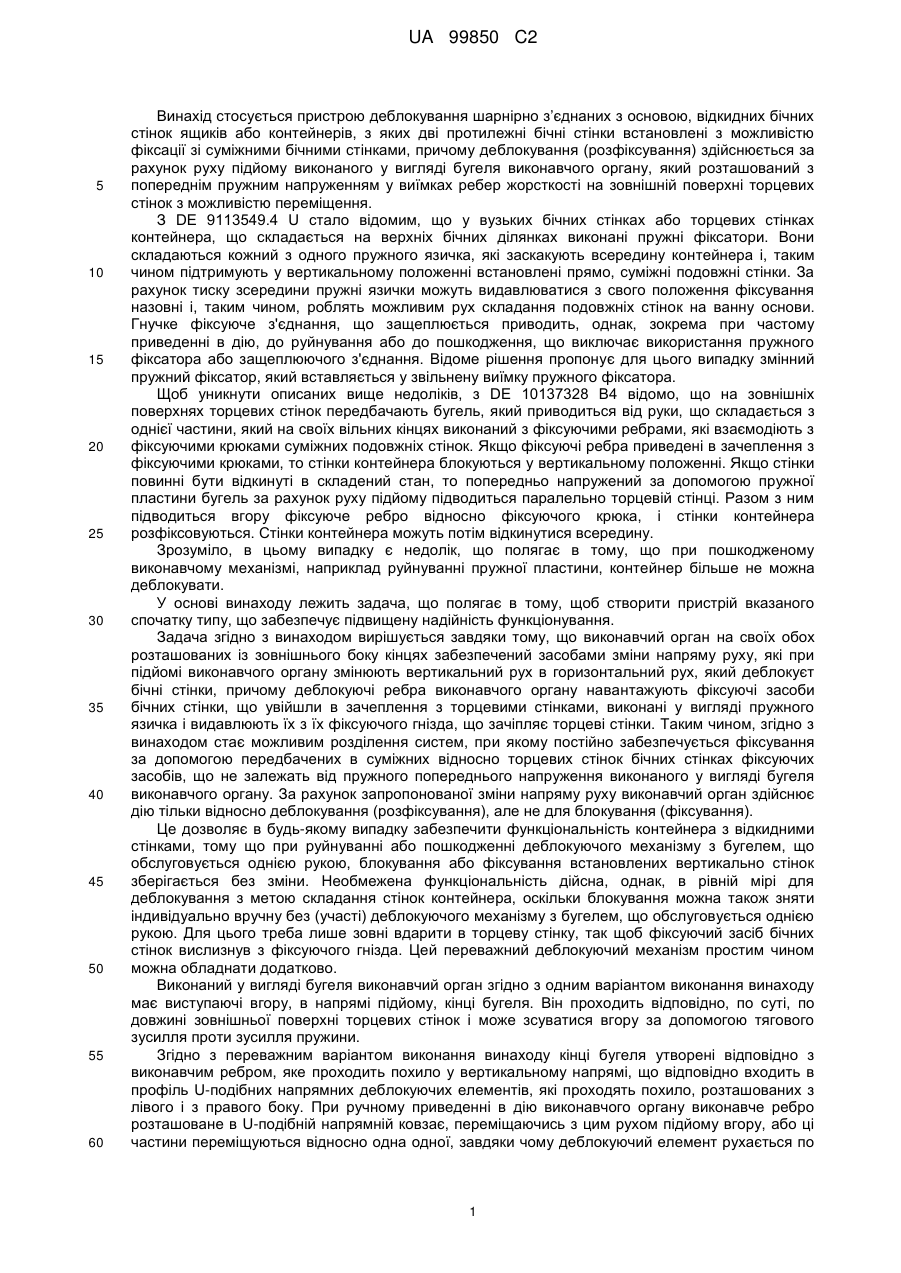

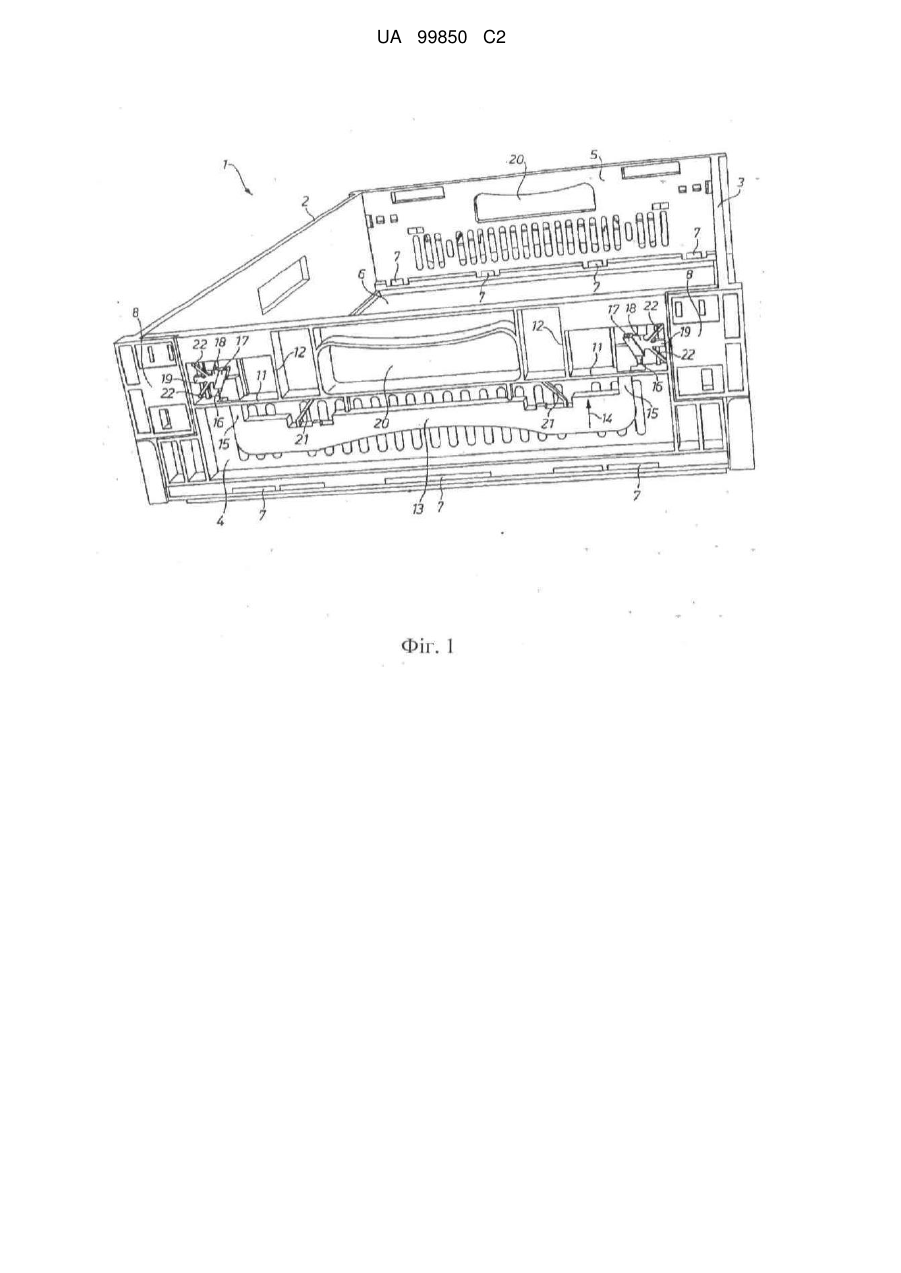

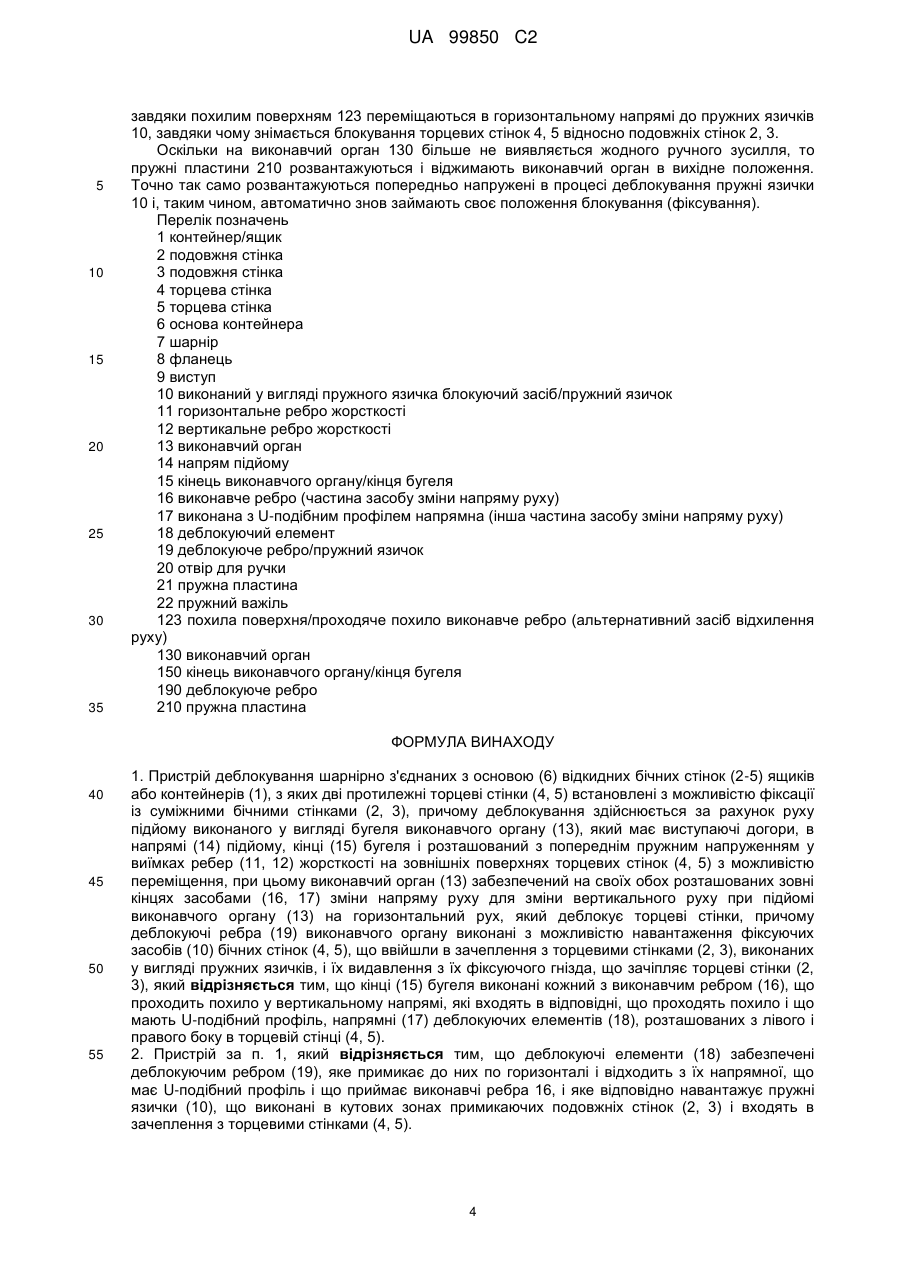

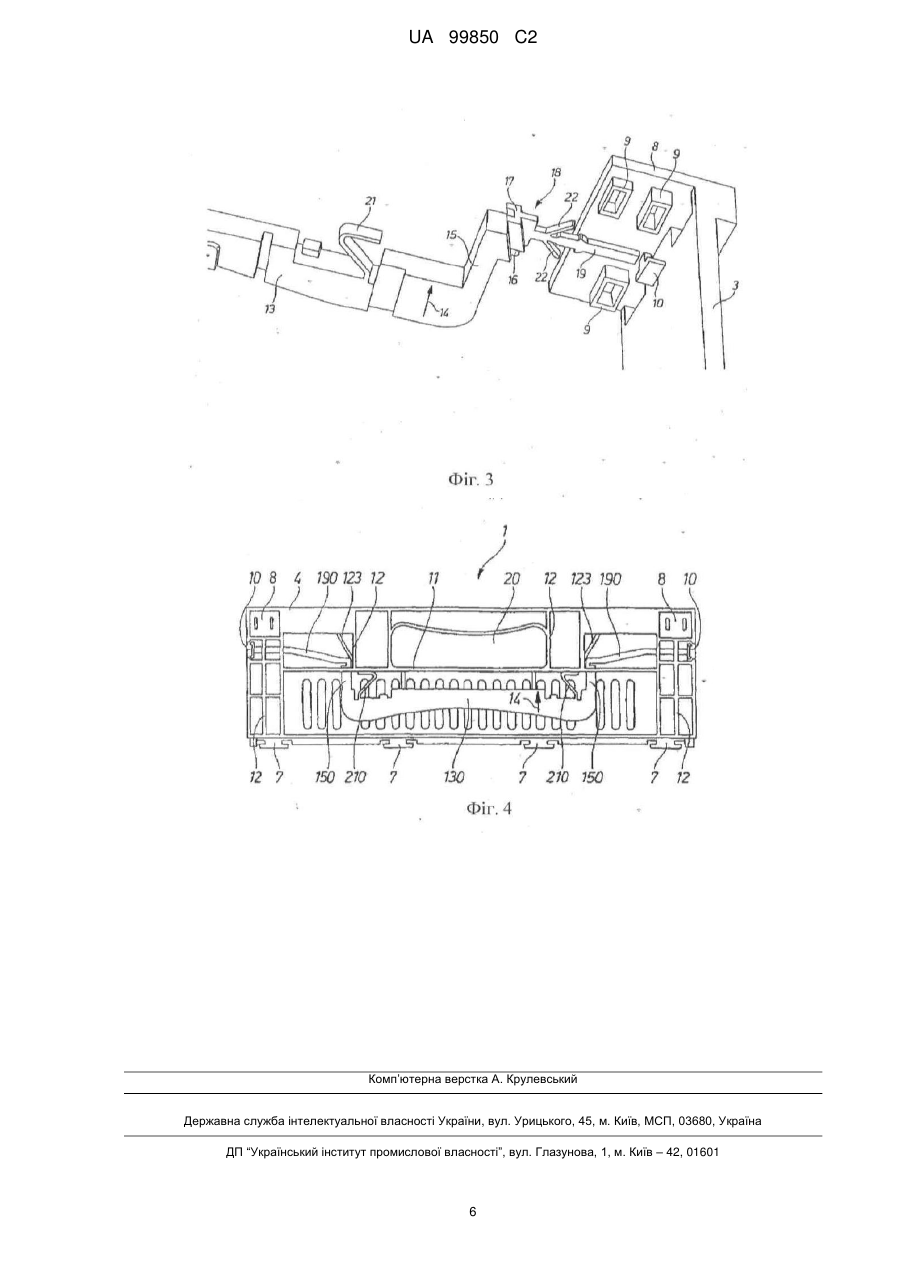

Реферат: Пристрій деблокування шарнірно з'єднаних з основою (6) відкидних бічних стінок (2-5) ящиків або контейнерів (1), з яких дві протилежні торцеві стінки (4, 5) встановлені з можливістю фіксації із суміжними бічними стінками (2, 3), причому деблокування здійснюється за допомогою руху підйому виконаного у вигляді бугеля виконавчого органу (13), який розташований з пружним попереднім напруженням у виїмках ребер (11, 12) жорсткості на зовнішніх поверхнях торцевих стінок. Виконавчий орган (13, 130) на своїх обох розташованих зовні кінцях виконаний з засобами (16, 17) зміни напряму руху, які при підйомі виконавчого органу (13) змінюють вертикальний рух на горизонтальний рух, деблокуючи бічні стінки, причому деблокуючі ребра (19) виконавчого органу навантажують фіксуючі засоби (10) бічних стінок (4, 5), що ввійшли в зачеплення з торцевими стінками (2, 3), виконані у вигляді пружного язичка, і видавлюють їх з їх фіксуючого гнізда, що зачіпляє торцеві стінки (2, 3). UA 99850 C2 (12) UA 99850 C2 UA 99850 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою деблокування шарнірно з’єднаних з основою, відкидних бічних стінок ящиків або контейнерів, з яких дві протилежні бічні стінки встановлені з можливістю фіксації зі суміжними бічними стінками, причому деблокування (розфіксування) здійснюється за рахунок руху підйому виконаного у вигляді бугеля виконавчого органу, який розташований з попереднім пружним напруженням у виїмках ребер жорсткості на зовнішній поверхні торцевих стінок з можливістю переміщення. З DE 9113549.4 U стало відомим, що у вузьких бічних стінках або торцевих стінках контейнера, що складається на верхніх бічних ділянках виконані пружні фіксатори. Вони складаються кожний з одного пружного язичка, які заскакують всередину контейнера і, таким чином підтримують у вертикальному положенні встановлені прямо, суміжні подовжні стінки. За рахунок тиску зсередини пружні язички можуть видавлюватися з свого положення фіксування назовні і, таким чином, роблять можливим рух складання подовжніх стінок на ванну основи. Гнучке фіксуюче з'єднання, що защеплюється приводить, однак, зокрема при частому приведенні в дію, до руйнування або до пошкодження, що виключає використання пружного фіксатора або защеплюючого з'єднання. Відоме рішення пропонує для цього випадку змінний пружний фіксатор, який вставляється у звільнену виїмку пружного фіксатора. Щоб уникнути описаних вище недоліків, з DE 10137328 B4 відомо, що на зовнішніх поверхнях торцевих стінок передбачають бугель, який приводиться від руки, що складається з однієї частини, який на своїх вільних кінцях виконаний з фіксуючими ребрами, які взаємодіють з фіксуючими крюками суміжних подовжніх стінок. Якщо фіксуючі ребра приведені в зачеплення з фіксуючими крюками, то стінки контейнера блокуються у вертикальному положенні. Якщо стінки повинні бути відкинуті в складений стан, то попередньо напружений за допомогою пружної пластини бугель за рахунок руху підйому підводиться паралельно торцевій стінці. Разом з ним підводиться вгору фіксуюче ребро відносно фіксуючого крюка, і стінки контейнера розфіксовуються. Стінки контейнера можуть потім відкинутися всередину. Зрозуміло, в цьому випадку є недолік, що полягає в тому, що при пошкодженому виконавчому механізмі, наприклад руйнуванні пружної пластини, контейнер більше не можна деблокувати. У основі винаходу лежить задача, що полягає в тому, щоб створити пристрій вказаного спочатку типу, що забезпечує підвищену надійність функціонування. Задача згідно з винаходом вирішується завдяки тому, що виконавчий орган на своїх обох розташованих із зовнішнього боку кінцях забезпечений засобами зміни напряму руху, які при підйомі виконавчого органу змінюють вертикальний рух в горизонтальний рух, який деблокуєт бічні стінки, причому деблокуючі ребра виконавчого органу навантажують фіксуючі засоби бічних стінки, що увійшли в зачеплення з торцевими стінками, виконані у вигляді пружного язичка і видавлюють їх з їх фіксуючого гнізда, що зачіпляє торцеві стінки. Таким чином, згідно з винаходом стає можливим розділення систем, при якому постійно забезпечується фіксування за допомогою передбачених в суміжних відносно торцевих стінок бічних стінках фіксуючих засобів, що не залежать від пружного попереднього напруження виконаного у вигляді бугеля виконавчого органу. За рахунок запропонованої зміни напряму руху виконавчий орган здійснює дію тільки відносно деблокування (розфіксування), але не для блокування (фіксування). Це дозволяє в будь-якому випадку забезпечити функціональність контейнера з відкидними стінками, тому що при руйнуванні або пошкодженні деблокуючого механізму з бугелем, що обслуговується однією рукою, блокування або фіксування встановлених вертикально стінок зберігається без зміни. Необмежена функціональність дійсна, однак, в рівній мірі для деблокування з метою складання стінок контейнера, оскільки блокування можна також зняти індивідуально вручну без (участі) деблокуючого механізму з бугелем, що обслуговується однією рукою. Для цього треба лише зовні вдарити в торцеву стінку, так щоб фіксуючий засіб бічних стінок вислизнув з фіксуючого гнізда. Цей переважний деблокуючий механізм простим чином можна обладнати додатково. Виконаний у вигляді бугеля виконавчий орган згідно з одним варіантом виконання винаходу має виступаючі вгору, в напрямі підйому, кінці бугеля. Він проходить відповідно, по суті, по довжині зовнішньої поверхні торцевих стінок і може зсуватися вгору за допомогою тягового зусилля проти зусилля пружини. Згідно з переважним варіантом виконання винаходу кінці бугеля утворені відповідно з виконавчим ребром, яке проходить похило у вертикальному напрямі, що відповідно входить в профіль U-подібних напрямних деблокуючих елементів, які проходять похило, розташованих з лівого і з правого боку. При ручному приведенні в дію виконавчого органу виконавче ребро розташоване в U-подібній напрямній ковзає, переміщаючись з цим рухом підйому вгору, або ці частини переміщуються відносно одна одної, завдяки чому деблокуючий елемент рухається по 1 UA 99850 C2 5 10 15 20 25 30 35 40 45 50 55 60 горизонталі назовні паралельно торцевим стінкам в частковій зоні, що перекривають у вигляді фартуха подовжніх стінок. За допомогою похилих поверхонь виконавчого ребра, що переміщуються відносно одна одної і U-подібної напрямної деблокуючого елемента (причому це зачеплення відповідає з'єднанню в шпунт і гребінь) здійснюється зміна напряму руху від вертикального руху виконавчого органу в горизонтальний рух деблокуючого органу, спрямований на бічну стінку, так що в результаті знімається блокування між торцевими стінками і подовжніми стінками. Для цього згідно з пропозицією винаходу деблокуючі елементи забезпечені деблокуючим ребром або язичком, який примикає до них по горизонталі і що відходить зі своєї U-подібної напрямної, яка приймає виконавче ребро, яке навантажує, відповідно, пружні язички, виконані в кутовій зоні примикаючих подовжніх стінок, що вискакують до торцевим стінок і що входять в зачеплення з ними. Для деблокування торцевих стінок пружні язички при вертикальному підйомі виконавчого органу і тим самим вступаючій в дію зміні руху деблокуючі елементи за допомогою деблокуючого ребра або язичка віджимаються назовні по горизонталі. Деблоковані таким чином торцеві стінки за допомогою своїх з’єднаних з основою ящика або контейнера шарнірів можуть потім відкинутися всередину на поверхню основи і після цього на них відкидаються подовжні стінки. Згідно з подальшим варіантом виконання винаходу горизонтальне деблокуюче ребро на своїй верхній і своїй нижній поверхні ребра забезпечене пружним важелем, причому пружні важелі в горизонтальному і вертикальному напрямі спираються на ребра жорсткості всередині передньої стінки. Сформовані в перехідній зоні між U-подібною напрямною деблокуючого елемента і деблокуючим ребром пружні важелі при звільненні виконаного у вигляді бугеля виконавчого органу за рахунок проходячого перед цим приведення в дію по вертикалі виконавчого елемента, що виникли завдяки деформації пружних важелів поворотні зусилля сприяють автоматичному поверненню деблокуючого елемента з деблокуючим ребром в вихідне положення перед деблокуванням. Альтернативне описаному вище виконання деблокуючого механізму, що складається з багатьох частин з бугелем, що обслуговується однією рукою передбачає деблокуючий механізм, що складається з однієї частини з бугелем, що обслуговується однією рукою, при якому згідно з винаходом утворений у вигляді бугеля виконавчий орган на своїх вільних кінцях бугеля виконаний як одне ціле з відігненими по горизонталі під кутом в напрямі пружних язичків подовжніх стінок деблокуючими ребрами. Відігнені під кутом деблокуючі ребра або деблокуючі язички можуть формуватися на вільних кінцях виконавчого органу безпосередньо в процесі виготовлення шляхом лиття під тиском. Для деблокування пружних язичків, які вискакують до торцевих стінок, деблокуючі ребра над кінцями бугелів забезпечені похилими поверхнями, по яких при вертикальному русі підйому виконаного у вигляді бугеля виконавчого органу деблокуючого ребра примусово переміщуються і змінюють вертикальний рух в горизонтальний рух відповідно в напрямі пружних язичків, що навантажуються або бічних стінок. Інші ознаки і подробиці винаходу витікають з пунктів формули і наступного опису представлених в кресленнях прикладів виконання. Показано: Фіг. 1 загальний вигляд в перспективі контейнера з встановленими прямо і зафіксованими стінками, причому в передній і задній торцевій стінці відповідно із зовнішнього боку виконаний деблокуючий механізм, що складається з багатьох частин з бугелем, що обслуговується однією рукою. Фіг. 2 як подробиця торцева стінка контейнера згідно з фіг. 1, якщо дивитися з внутрішнього боку контейнера. Фіг. 3 частковий вигляд в перспективі кінця деблокуючого механізму, що складається з багатьох частин з бугелем, що обслуговується однією рукою, показано без торцевої стінки, якщо дивитися з внутрішнього боку контейнера. Фіг. 4 торцеву стінку контейнера з розташованим в зовнішній поверхні торцевої стінки, деблокуючим механізмом, що складається з однієї частини з бугелем, що обслуговується однією рукою, і Фіг. 5 торцеву стінку контейнера згідно з фіг. 1, якщо дивитися зовні. На фіг. 1 представлений контейнер, що складається з чотирьох бічних стінок 2-5 контейнера 1. Як дві подовжні стінки 2, 3, так і дві торцеві стінки 4, 5 розташовані з можливістю відкидання всередину на основу 6 контейнера. На нижньому кінці торцевих стінок 4, 5 для цього виконані шарніри 7 (пор. з фіг. 2), за допомогою яких торцеві стінки 4, 5 можуть вставлятися в основу 6 контейнера, що має відповідно приймальні елементи для шарнірів. Також подовжні стінки 2, 3 на своєму нижньому краї тут не показано забезпечені відповідними шарнірами, які служать для 2 UA 99850 C2 5 10 15 20 25 30 35 40 45 50 55 60 вставляння у відповідні половини шарнірів основи 6 контейнера. При цьому шарніри подовжніх стінок 2, 3 розташовані вище, ніж шарніри 7 торцевих стінок 4, 5, щоб подовжні стінки 2, 3 могли відкидатися на раніше відкинуті на основу 6 контейнера торцеві стінки 4, 5. Кутові зони подовжніх стінок 2, 3 виконані відповідно з стінок 4, 5, що перекривають кінцеві зони торцевих, виконану у вигляді фартуха фланцями 8. В вертикальному положенні торцеві стінки 4, 5 від внутрішньої частини контейнера прилягають до фланців 8, причому виконаними на внутрішніх боках фланців 8 виступами 9 (пор. з фіг. 3), які входять в протилежні поглиблення в торцевих стінках 4, 5, вони позиціонуються в надійному положенні. У перехідній зоні між подовжніми стінками 2, 3 і фланцями 8 виконані виступаючі відносно торцевих стінок 4, 5 пружні язички 10, які вирізані з фланців 8 або подовжніх стінок 2, 3. При відкиданні вгору або відкритті торцевих стінок 4,5 завдяки послідовно відскакуючим зворотно пружним язичкам 10 вони автоматично фіксуються з бічними стінками 2, 3 або фланцями 8. На зовнішніх поверхнях забезпечених виступаючими горизонтально ребрами 11 жорсткості і виступаючими вертикально ребрами 12 жорсткості торцевих стінок 4, 5 розташований відповідно виконавчий орган 13, який виконаний у вигляді утвореного у вигляді бугеля хапального елемента. Виконавчий орган 13, який проходить, по суті, по довжині торцевих стінок 4, 5 між фланцями 8 має виступаючі вертикально вгору кінці 15 бугеля, які розташовані, а також утримуються у виїмках горизонтальних ребер 11 жорсткості і в них також прямують (переміщаються) в напрямі стрілки 14, тобто в напрямі підйому. На своїх обох кінцях 15 бугеля виконавчий орган 13 виконаний з виконавчим ребром 16, що проходить похило у вертикальному напрямі. Виконавчі ребра 16, в свою чергу, входять відповідно в відповідні U-подібні напрямні 17, що проходять похило, деблокуючого елемента 18, розташованого з лівого і правого боку в торцевих стінках 4, 5. Деблокуючі елементи 18, виходячи з своїх U-подібних напрямних 17, що приймають виконавчі ребра 16, забезпечені примикаючим до них в горизонтальному напрямі деблокуючим ребром 19. Деблокуючі ребра 19 переміщаються в горизонтальному напрямі у виїмках вертикальних ребер 12 жорсткості торцевих стінок 4, 5 і при процесі деблокування, що описується далі ще більш детально навантажують виступаючі відносно торцевих стінок 4, 5 пружні язички 10 (пор. з фіг. 3 і 5). Напрямний виконавчий орган 13 і що утримується вздовж нижнього краю звичайного отвору 20 для прийому (захоплення), знаходиться під попереднім внутрішнім напруженням, для чого з лівого і правого боку на виконавчому органі 13 передбачені орієнтовані одна на одну пружні пластини 21. Ці пружні пластини 21 своїми вільними кінцями спираються на горизонтальні ребра 11 жорсткості торцевих стінок 4, 5. У процесі деблокування і тим самим для складання торцевих стінок 4, 5 на основу 6 контейнера виконавчий орган 13 підводиться шляхом захоплення руками, причому виконавче ребро 16, розташоване в U-подібній напрямній 17, ковзає вгору і по шляху тим самим відхиляє деблокуючий елемент 18 з деблокуючим ребром 19 по горизонталі в напрямі пружних язичків 10, так що в результаті пружні язички 10 віджимаються назовні і торцеві стінки 4, 5 деблокуються. Коли виконавчий орган 13 звільняється, то він під дією поворотного зусилля попередньо напруженої пружної пластини 21 віджимається вниз і попадає, таким чином, в вихідне положення. Одночасно, тим самим, за допомогою виконаних над і під деблокуючим елементом 18, що спираються на вертикальні ребра 12 жорсткості пружних важелів 22 при взаємодії з пружними пластинами 21 виконавчого органу 13 здійснюється автоматичне повернення деблокуючих ребер 19, так що торцеві стінки 4, 5 при новому збиранні або встановленні у вертикальне положення автоматично попадають в фіксуюче з'єднання за допомогою пружних язичків 10. У порівнянні з описаним вище, деблокуючим механізмом, що складається з багатьох частин, на фіг. 4 представлений деблокуючий механізм, що складається з однієї частини або суцільний. Як і виконавчий орган 13, також і в цьому випадку виконавчий орган 130 розташований і утримується у виїмках горизонтальних ребер 11 жорсткості і прямує в них в напрямі стрілки 14. На кінцях 150 бугеля виконавчий орган 130 виконаний з суцільними деблокуючими ребрами 190, відігненими під кутом в горизонтальному напрямі пружних язичків 10. Деблокуючі ребра 190 між ребрами жорсткості на зовнішньому боці торцевих стінок 4,5 забезпечені скошені поверхні 123. Далі, виконавчий орган 130 також на своїй верхній поверхні виступу з лівого і правого боку забезпечений пружними пластинами 210. Для деблокування і відкидання торцевих стінок 4, 5 виконавчий орган 130 підводиться за допомогою руху підйому, причому пружні пластини 210 притискаються до горизонтальних ребер 11 жорсткості і, таким чином, попередньо напружуються, так що створюється поворотне зусилля. При піднятті виконавчого органу 130 сформовані як одне ціле деблокуючі ребра 190 3 UA 99850 C2 5 10 15 20 25 30 35 завдяки похилим поверхням 123 переміщаються в горизонтальному напрямі до пружних язичків 10, завдяки чому знімається блокування торцевих стінок 4, 5 відносно подовжніх стінок 2, 3. Оскільки на виконавчий орган 130 більше не виявляється жодного ручного зусилля, то пружні пластини 210 розвантажуються і віджимають виконавчий орган в вихідне положення. Точно так само розвантажуються попередньо напружені в процесі деблокування пружні язички 10 і, таким чином, автоматично знов займають своє положення блокування (фіксування). Перелік позначень 1 контейнер/ящик 2 подовжня стінка 3 подовжня стінка 4 торцева стінка 5 торцева стінка 6 основа контейнера 7 шарнір 8 фланець 9 виступ 10 виконаний у вигляді пружного язичка блокуючий засіб/пружний язичок 11 горизонтальне ребро жорсткості 12 вертикальне ребро жорсткості 13 виконавчий орган 14 напрям підйому 15 кінець виконавчого органу/кінця бугеля 16 виконавче ребро (частина засобу зміни напряму руху) 17 виконана з U-подібним профілем напрямна (інша частина засобу зміни напряму руху) 18 деблокуючий елемент 19 деблокуюче ребро/пружний язичок 20 отвір для ручки 21 пружна пластина 22 пружний важіль 123 похила поверхня/проходяче похило виконавче ребро (альтернативний засіб відхилення руху) 130 виконавчий орган 150 кінець виконавчого органу/кінця бугеля 190 деблокуюче ребро 210 пружна пластина ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Пристрій деблокування шарнірно з'єднаних з основою (6) відкидних бічних стінок (2-5) ящиків або контейнерів (1), з яких дві протилежні торцеві стінки (4, 5) встановлені з можливістю фіксації із суміжними бічними стінками (2, 3), причому деблокування здійснюється за рахунок руху підйому виконаного у вигляді бугеля виконавчого органу (13), який має виступаючі догори, в напрямі (14) підйому, кінці (15) бугеля і розташований з попереднім пружним напруженням у виїмках ребер (11, 12) жорсткості на зовнішніх поверхнях торцевих стінок (4, 5) з можливістю переміщення, при цьому виконавчий орган (13) забезпечений на своїх обох розташованих зовні кінцях засобами (16, 17) зміни напряму руху для зміни вертикального руху при підйомі виконавчого органу (13) на горизонтальний рух, який деблокує торцеві стінки, причому деблокуючі ребра (19) виконавчого органу виконані з можливістю навантаження фіксуючих засобів (10) бічних стінок (4, 5), що ввійшли в зачеплення з торцевими стінками (2, 3), виконаних у вигляді пружних язичків, і їх видавлення з їх фіксуючого гнізда, що зачіпляє торцеві стінки (2, 3), який відрізняється тим, що кінці (15) бугеля виконані кожний з виконавчим ребром (16), що проходить похило у вертикальному напрямі, які входять в відповідні, що проходять похило і що мають U-подібний профіль, напрямні (17) деблокуючих елементів (18), розташованих з лівого і правого боку в торцевій стінці (4, 5). 2. Пристрій за п. 1, який відрізняється тим, що деблокуючі елементи (18) забезпечені деблокуючим ребром (19), яке примикає до них по горизонталі і відходить з їх напрямної, що має U-подібний профіль і що приймає виконавчі ребра 16, і яке відповідно навантажує пружні язички (10), що виконані в кутових зонах примикаючих подовжніх стінок (2, 3) і входять в зачеплення з торцевими стінками (4, 5). 4 UA 99850 C2 3. Пристрій за п. 2, який відрізняється тим, що горизонтальне деблокуюче ребро (19) на своїй верхній і своїй нижній поверхні ребра виконане з пружним важелем (22), причому пружні важелі (22) в горизонтальному і вертикальному напрямі спираються на ребра (11, 12) жорсткості всередині торцевої стінки (4, 5). 5 UA 99850 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
