Складана упаковка для харчового продукту, поділеного на порції, та спосіб виготовлення такої упаковки
Формула / Реферат
1. Складана упаковка для харчового продукту, поділеного на порції, яка у зібраному вигляді містить: бокову смужку (400, 410, 420, 430, 700, 710, 800, 1100, 1200) з двома поздовжніми пружками (401-402, 431-432, 704-705, 711-712, 1101-1102, 1201-1202), які з'єднані двома торцевими пружками (403-404, 433-434, 702-703, 713-714, 1104-1105, 1204-1205) та з, принаймні, одним вигином та/або згином (411, 424, 706-707) для утворення об'єму для зберігання харчового продукту (Р), обкладинку (500, 600, 900, 1000, 1300) з нижньою частиною (501, 601, 901, 1001, 1301) та верхньою частиною (502, 602, 902, 1002, 1302), кожна з яких кріпиться до окремого поздовжнього пружка, та боковою частиною (503, 603, 903, 1003, 1303), що кріпиться до торцевих пружків смужки таким чином, щоб оточувати харчовий продукт в об'ємі для зберігання, при цьому обкладинка кріпиться таким чином, щоб її легко можна було відокремити, до торцевих пружків, до всього першого поздовжнього пружка та принаймні до частини другого поздовжнього пружка.
2. Упаковка за п. 1, яка відрізняється тим, що бокова смужка має лінію згину (405, 701), розташовану таким чином, щоб утворювати принаймні дві некомпланарні частини для кріплення, що простягаються вздовж торцевих пружків та першого поздовжнього пружка.
3. Упаковка за одним з пп. 1 або 2, яка відрізняється тим, що смужка має принаймні один надріз (412) на одному поздовжньому пружку до лінії згину, який в зібраному стані поділяє дві плоскі сполучні.
4. Упаковка за будь-яким з пп. 1-3, яка відрізняється тим, що смужка містить сполучну частину (421), обмежену двома складками (422, 423) зі згином (424), що поділяє вказану сполучну частину на дві взаємопов'язані частини, склеєні одна з іншою для утворення вушка для тримання.
5. Упаковка за будь-яким з пп. 1-4, яка відрізняється тим, що смужка має дві лінії згину (10), що проходять між двома поздовжніми пружками.
6. Упаковка за будь-яким з пп. 1-5, яка відрізняється тим, що містить матеріал, вибраний з групи, яка включає такі термоплавкі матеріали, як поліолефіни, поліаміди та складені поліефіри, ламінатний комплекс, що містить принаймні один аркуш паперу або картону та принаймні один лист термоплавкого матеріалу та комбінацію цих матеріалів.
7. Упаковка за будь-яким з пп. 1-5, яка відрізняється тим, що містить матеріал, вкритий принаймні частково клейкою речовиною.
8. Упаковка за п. 7, яка відрізняється тим, що зазначений матеріал вибраний з групи, яка містить папір, картон, алюміній та пластиковий лист, а клейка речовина вибирається з термоплавкої гуми та теплоізоляційного лакового покриття.
9. Упаковка за будь-яким з попередніх пунктів, яка відрізняється тим, що обкладинка містить принаймні один язичок (7а) .
10. Упаковка за будь-яким з попередніх пунктів, яка відрізняється тим, що обкладинка має жорсткість, меншу або еквівалентну жорсткості смужки.
11. Упаковка за будь-яким з пп. 1-10, яка відрізняється тим, що виготовлена з плоскої заготовки з гнучкого матеріалу, яка потім складена таким чином, щоб отримати упаковку, причому заготовка складається з двох окремих частин, призначених для скріплення одна з одною, з яких перша частина (400, 410, 420, 430, 700, 710, 800, 1100, 1200) утворює смужку, а друга частина (500, 600, 900, 1000, 1300) утворює обкладинку.
12. Упаковка за будь-яким з пп. 3-11, яка відрізняється тим, що містить лінію згину (405, 701), яка проходить по всій боковій смужці таким чином, що, на додачу, утворюються принаймні дві плоскі сполучні частини вздовж принаймні частини другого поздовжнього пружка.
13. Спосіб виготовлення упаковки для поділеного на порції харчового продукту за будь-яким з пп. 1-12, який містить наступні етапи:
- складання упаковки для формування простору для зберігання харчового продукту;
- закріплення обкладинки, з можливістю відокремлення, на торцеві пружки, повністю на перший повздовжній пружок та принаймні частину другого поздовжнього пружка.
14. Спосіб виготовлення упаковки для поділеного на порції харчового продукту за попереднім пунктом, який відрізняється тим, що етап закріплення обкладинки на смужку виконують шляхом закріплення сполучних частин, виставлених приблизно паралельно нижній частині (501, 601, 901, 1001, 1301) та направлених назовні відносно до простору для зберігання харчового продукту.
15. Спосіб виготовлення упаковки для поділеного на порції харчового продукту за одним з пп. 13 або 14, який відрізняється тим, що містить наступні етапи:
А1) згинання смужки (400, 410, 420, 430, 700, 710, 800, 1100, 1200) таким чином, щоб вона мала принаймні один вигин та/або згин (411, 424, 706-707) для формування простору для зберігання харчового продукту та розміщення першого поздовжнього пружка (401, 431, 704, 711, 1101, 1201) смужки на зовнішній межі нижньої частини (501, 601, 901, 1001, 1301) обкладинки (500, 600, 900, 1000, 1300);
Б1) закріплення, з можливістю відривання, за допомогою приклеювання або зварювання, першого повздовжнього пружка (401, 431, 704, 711, 1101, 1201) смужки на нижню частину (501, 601, 901, 1001, 1301) обкладинки(500, 600, 900, 1000, 1300);
В1) часткове накладення обкладинки (500, 600, 900, 1000, 1300) та закріплення, з можливістю відривання, за допомогою приклеювання або зварювання двох торцевих пружків (403-404, 433-434, 702-703, 713-714, 1104-1105, 1204-1205) смужки на бокову частину (503, 603, 903, 1003, 1303) обкладинки таким чином, щоб закрити простір для зберігання збоку;
Г1) розміщення харчового продукту (Р) на нижній частині (501, 601, 901, 1001, 1301) обкладинки в об'ємі для зберігання;
Д1) накладення верхньої частини обкладинки (502, 602, 902, 1002, 1302), на другий поздовжній пружок (402, 432, 705, 712, 1102, 1202) смужки та закріплення її з можливістю відривання за допомогою приклеювання або зварювання на принаймні частину другого поздовжнього пружка по одній лінії з торцевими пружками.
Текст

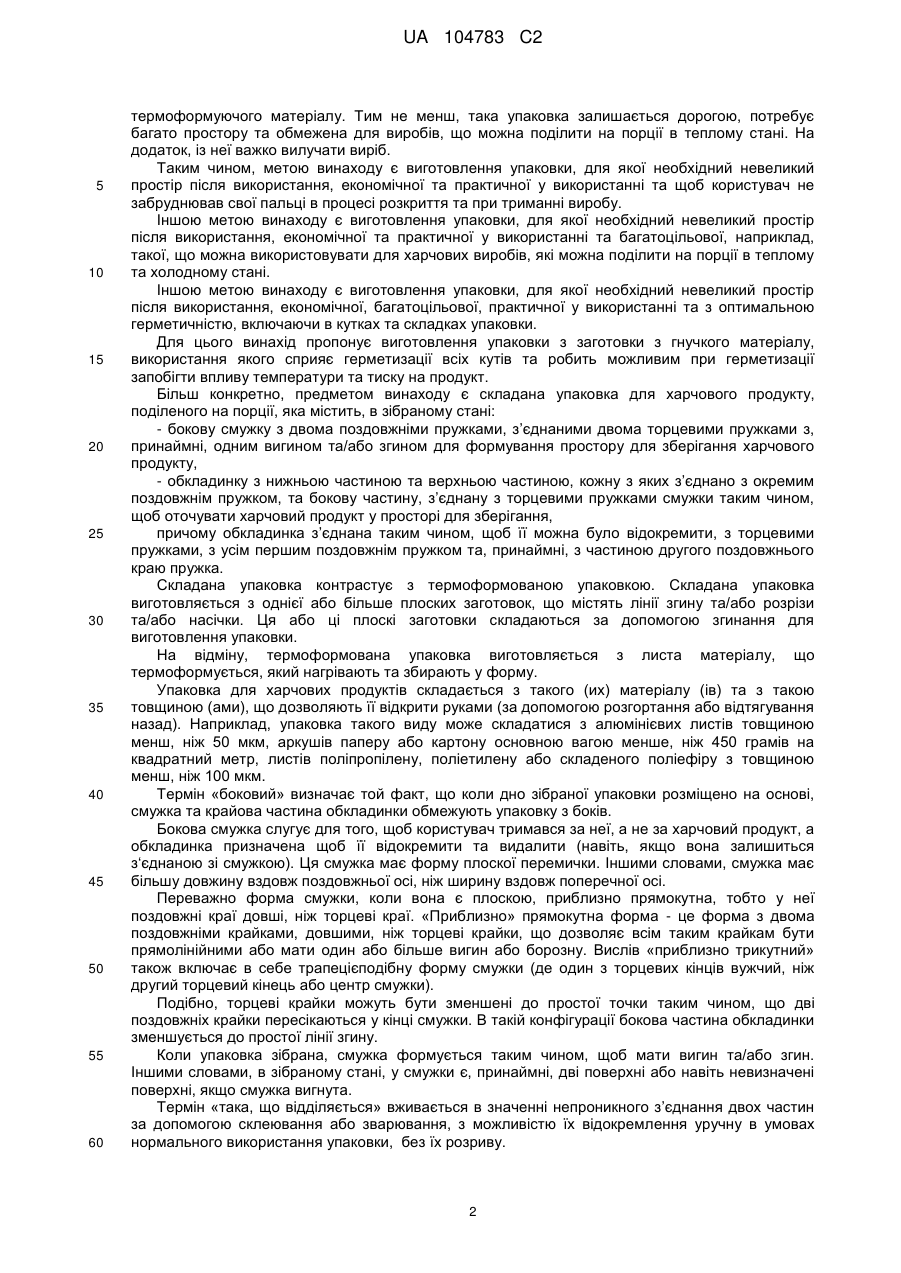

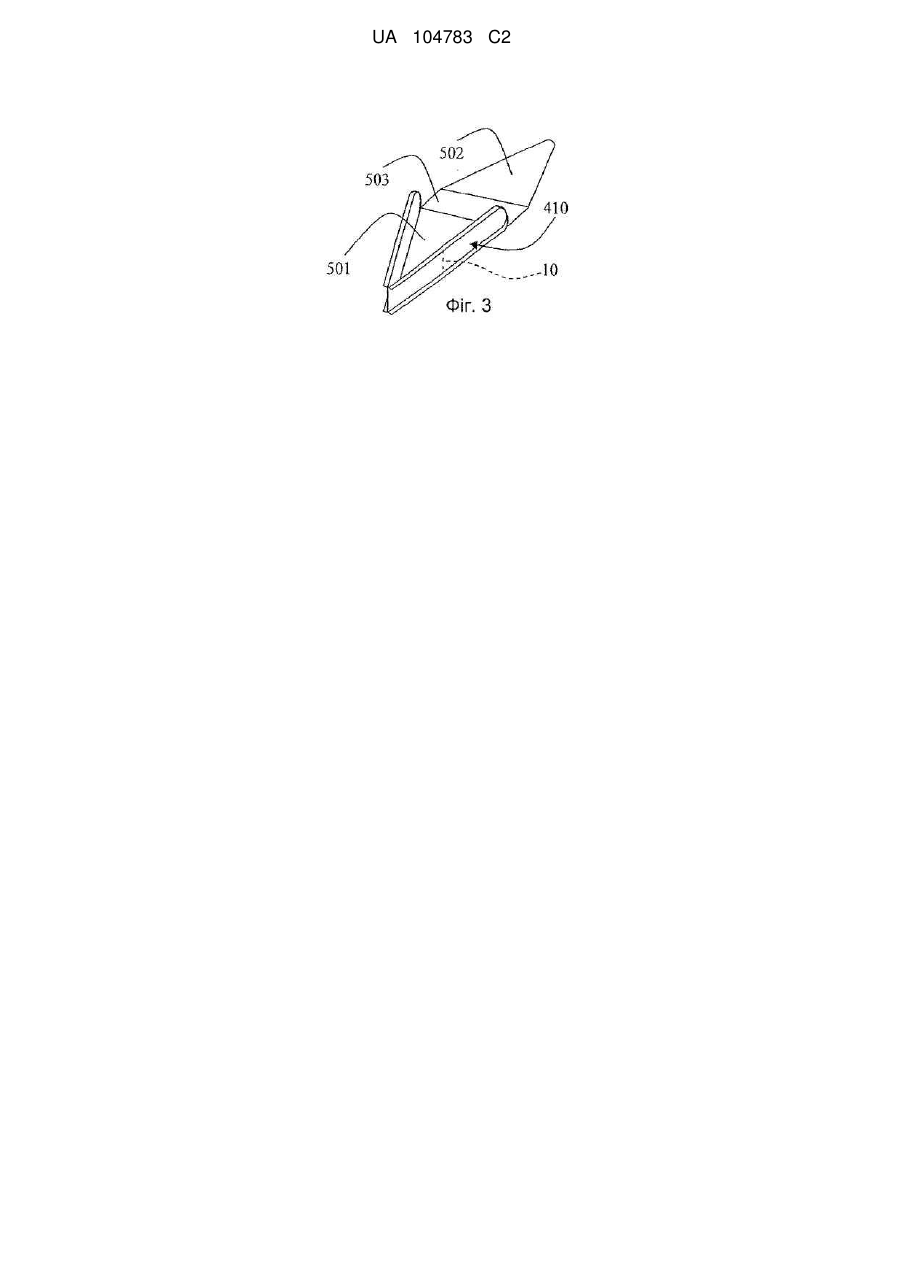

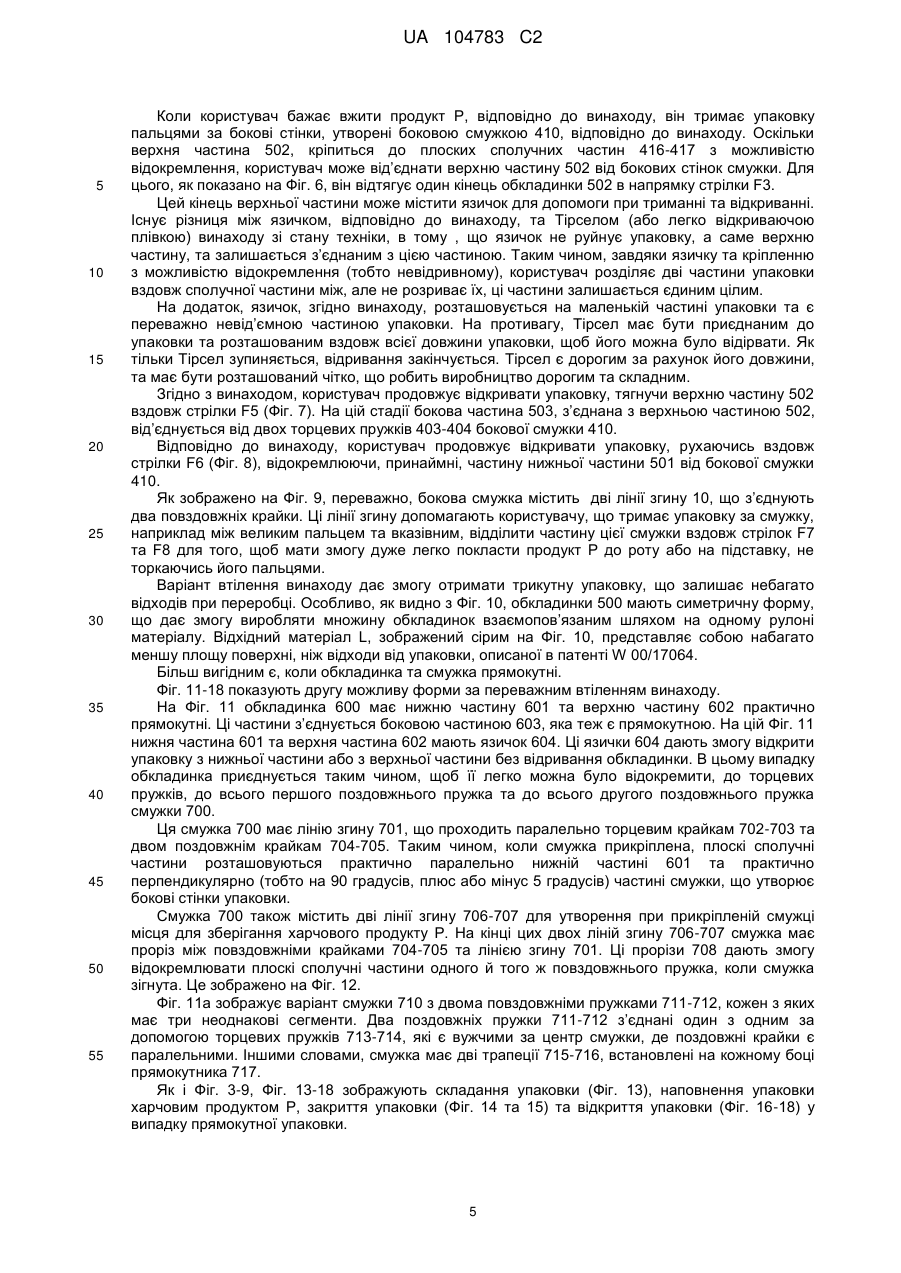

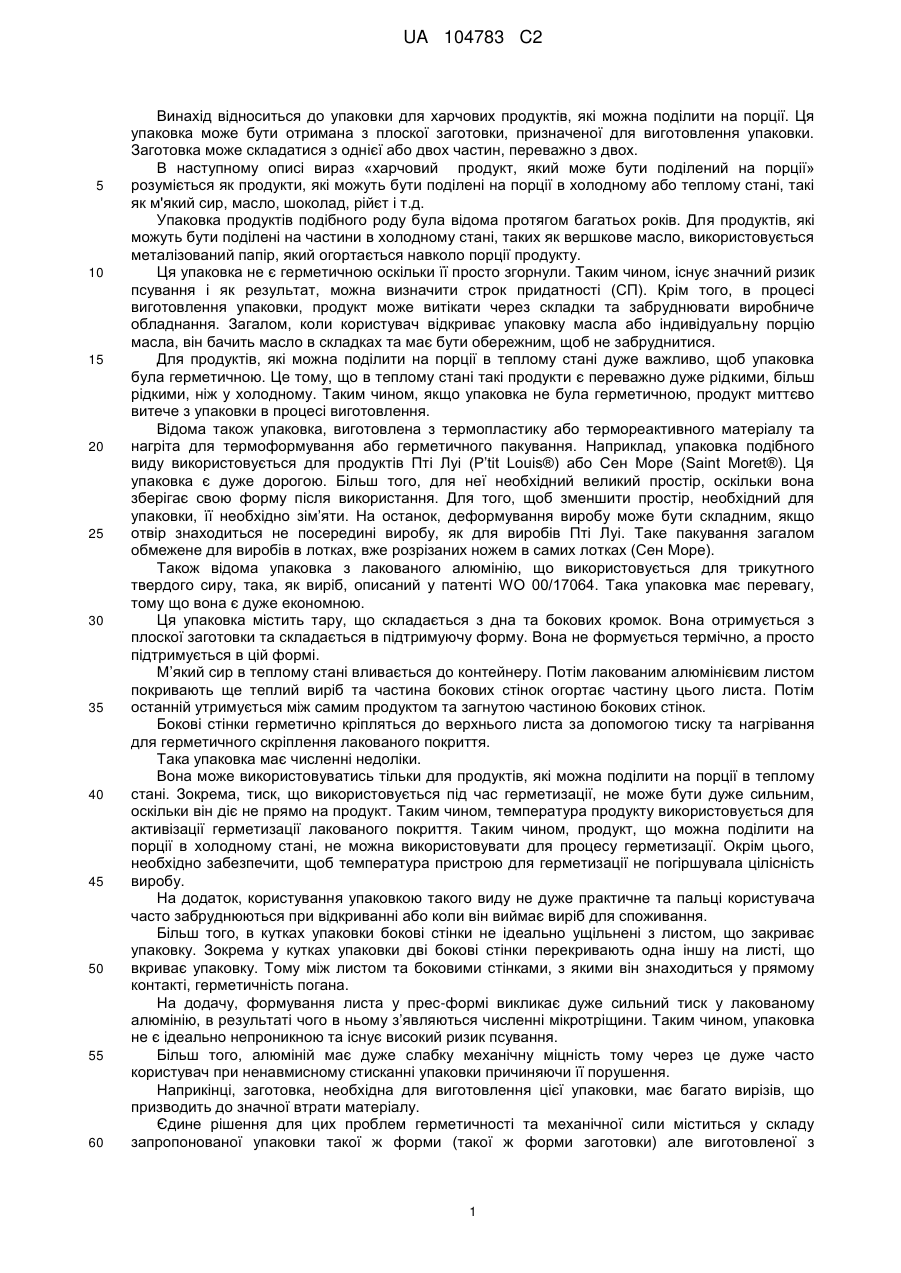

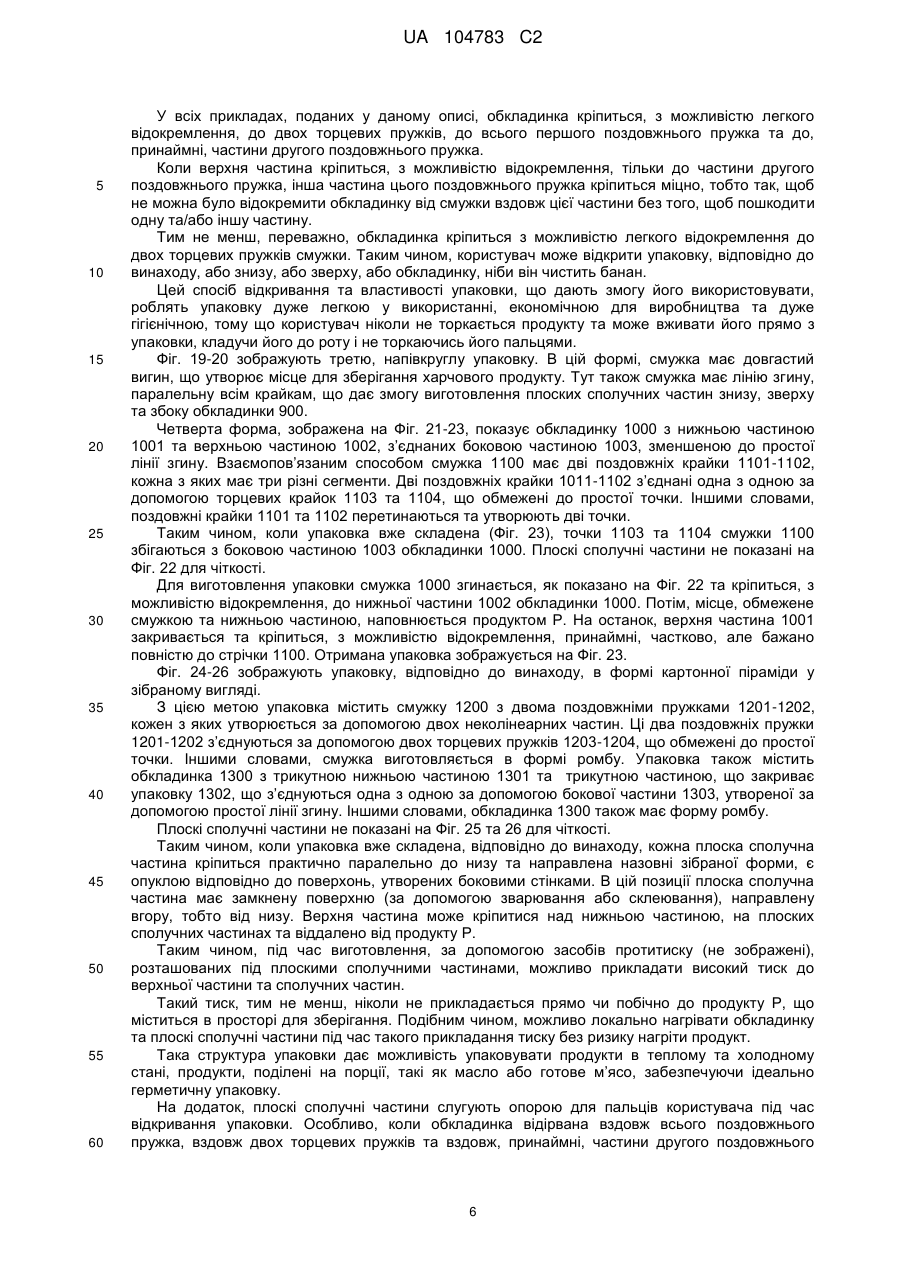

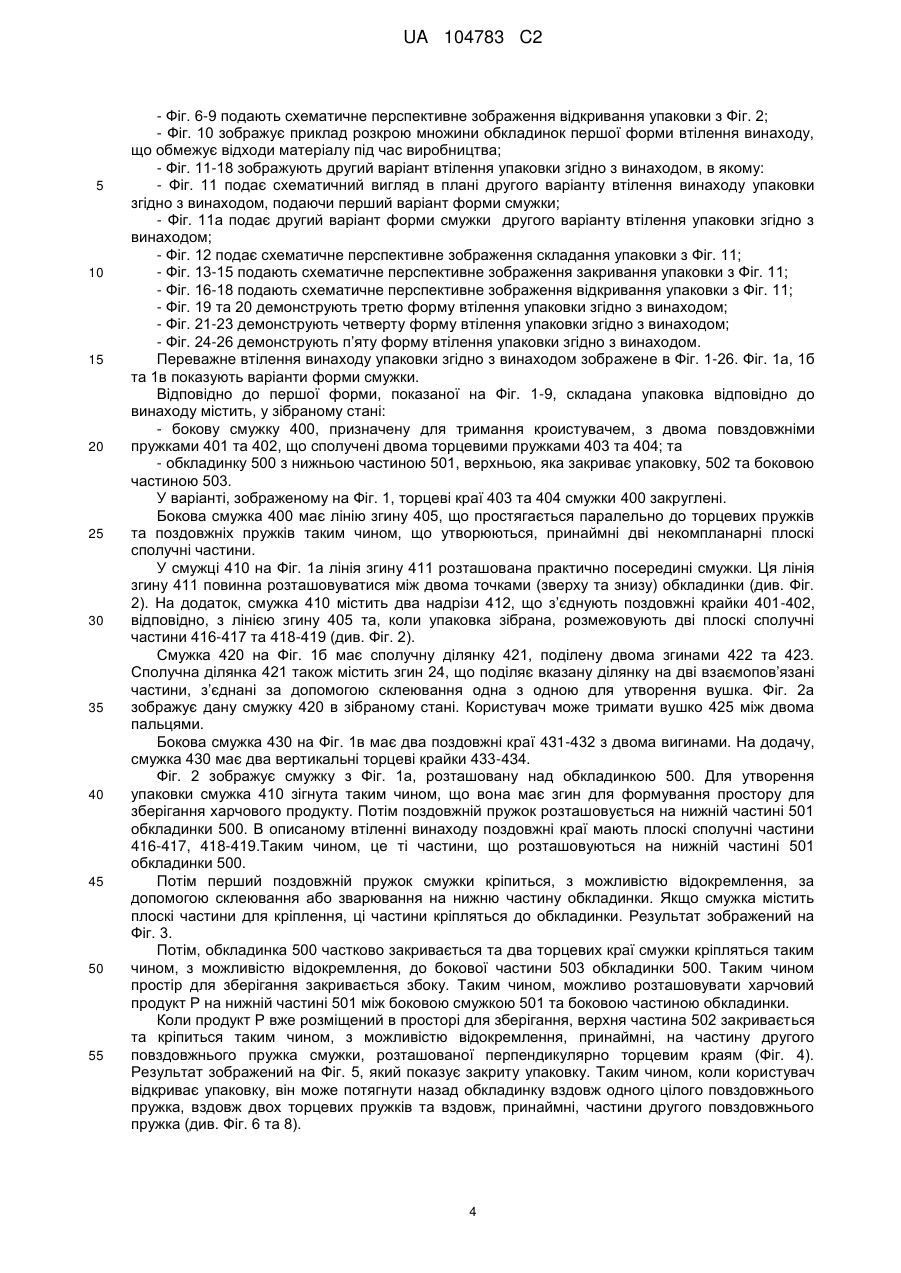

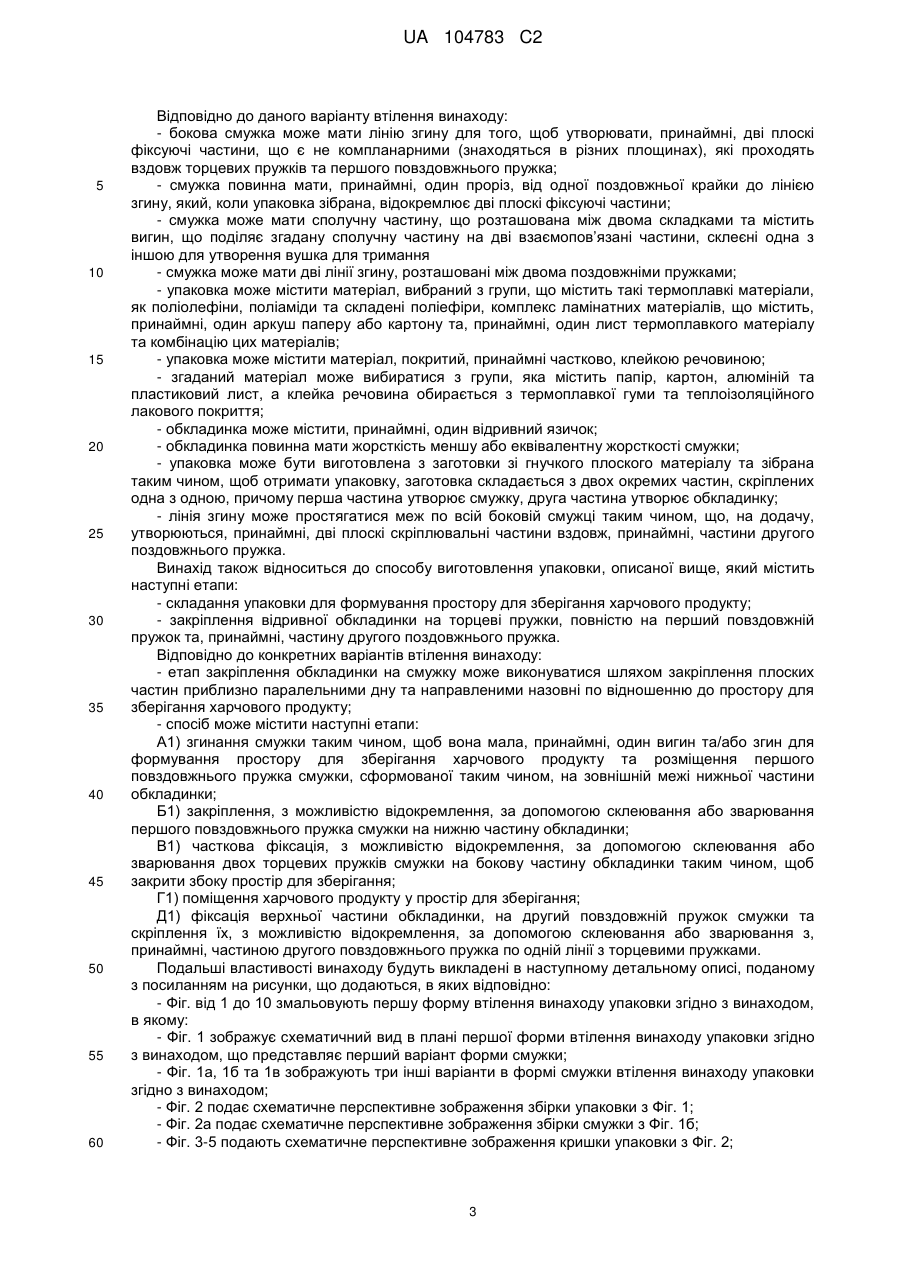

Реферат: Метою винаходу є надання упаковки, яка займає невеликий простір після використання, є економічною та практичною у використанні та яка дозволяє користувачеві не забруднював свої пальці в процесі розкриття та при триманні виробу. Для цього винахід пропонує виготовлення упаковки з заготовки з гнучкого матеріалу, використання якого забезпечує герметизацію всіх кутів та дозволяє запобігти впливу температури та тиску на виріб при запакуванні. Більш конкретно, предметом винаходу є упаковка, що містить в зібраному стані: бокову смужку (410) з двома поздовжніми пружками, які з'єднані двома торцевими пружками, та з принаймні одним вигином та/або згином для формування простору, у якому вміщується харчовий продукт, оболонку з нижньою частиною (501) та верхньою частиною (502), кожна з яких з'єднана з окремим поздовжнім пружком, та боковою частиною (503), з'єднаною з торцевими пружками смужки таким чином, щоб оточувати харчовий продукт у просторі для його зберігання, при цьому обкладинка з'єднана, з можливістю зняти відокремлення, з торцевими пружками, з усім першим поздовжнім пружком та принаймні з частиною другого поздовжнього пружка. UA 104783 C2 (12) UA 104783 C2 UA 104783 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до упаковки для харчових продуктів, які можна поділити на порції. Ця упаковка може бути отримана з плоскої заготовки, призначеної для виготовлення упаковки. Заготовка може складатися з однієї або двох частин, переважно з двох. В наступному описі вираз «харчовий продукт, який може бути поділений на порції» розуміється як продукти, які можуть бути поділені на порції в холодному або теплому стані, такі як м'який сир, масло, шоколад, рійєт і т.д. Упаковка продуктів подібного роду була відома протягом багатьох років. Для продуктів, які можуть бути поділені на частини в холодному стані, таких як вершкове масло, використовується металізований папір, який огортається навколо порції продукту. Ця упаковка не є герметичною оскільки її просто згорнули. Таким чином, існує значний ризик псування і як результат, можна визначити строк придатності (СП). Крім того, в процесі виготовлення упаковки, продукт може витікати через складки та забруднювати виробниче обладнання. Загалом, коли користувач відкриває упаковку масла або індивідуальну порцію масла, він бачить масло в складках та має бути обережним, щоб не забруднитися. Для продуктів, які можна поділити на порції в теплому стані дуже важливо, щоб упаковка була герметичною. Це тому, що в теплому стані такі продукти є переважно дуже рідкими, більш рідкими, ніж у холодному. Таким чином, якщо упаковка не була герметичною, продукт миттєво витече з упаковки в процесі виготовлення. Відома також упаковка, виготовлена з термопластику або термореактивного матеріалу та нагріта для термоформування або герметичного пакування. Наприклад, упаковка подібного виду використовується для продуктів Пті Луі (P’tit Louis®) або Сен Море (Saint Moret®). Ця упаковка є дуже дорогою. Більш того, для неї необхідний великий простір, оскільки вона зберігає свою форму після використання. Для того, щоб зменшити простір, необхідний для упаковки, її необхідно зім’яти. На останок, деформування виробу може бути складним, якщо отвір знаходиться не посередині виробу, як для виробів Пті Луі. Таке пакування загалом обмежене для виробів в лотках, вже розрізаних ножем в самих лотках (Сен Море). Також відома упаковка з лакованого алюмінію, що використовується для трикутного твердого сиру, така, як виріб, описаний у патенті WO 00/17064. Така упаковка має перевагу, тому що вона є дуже економною. Ця упаковка містить тару, що складається з дна та бокових кромок. Вона отримується з плоскої заготовки та складається в підтримуючу форму. Вона не формується термічно, а просто підтримується в цій формі. М’який сир в теплому стані вливається до контейнеру. Потім лакованим алюмінієвим листом покривають ще теплий виріб та частина бокових стінок огортає частину цього листа. Потім останній утримується між самим продуктом та загнутою частиною бокових стінок. Бокові стінки герметично кріпляться до верхнього листа за допомогою тиску та нагрівання для герметичного скріплення лакованого покриття. Така упаковка має численні недоліки. Вона може використовуватись тільки для продуктів, які можна поділити на порції в теплому стані. Зокрема, тиск, що використовується під час герметизації, не може бути дуже сильним, оскільки він діє не прямо на продукт. Таким чином, температура продукту використовується для активізації герметизації лакованого покриття. Таким чином, продукт, що можна поділити на порції в холодному стані, не можна використовувати для процесу герметизації. Окрім цього, необхідно забезпечити, щоб температура пристрою для герметизації не погіршувала цілісність виробу. На додаток, користування упаковкою такого виду не дуже практичне та пальці користувача часто забруднюються при відкриванні або коли він виймає виріб для споживання. Більш того, в кутках упаковки бокові стінки не ідеально ущільнені з листом, що закриває упаковку. Зокрема у кутках упаковки дві бокові стінки перекривають одна іншу на листі, що вкриває упаковку. Тому між листом та боковими стінками, з якими він знаходиться у прямому контакті, герметичність погана. На додачу, формування листа у прес-формі викликає дуже сильний тиск у лакованому алюмінію, в результаті чого в ньому з’являються численні мікротріщини. Таким чином, упаковка не є ідеально непроникною та існує високий ризик псування. Більш того, алюміній має дуже слабку механічну міцність тому через це дуже часто користувач при ненавмисному стисканні упаковки причиняючи її порушення. Наприкінці, заготовка, необхідна для виготовлення цієї упаковки, має багато вирізів, що призводить до значної втрати матеріалу. Єдине рішення для цих проблем герметичності та механічної сили міститься у складу запропонованої упаковки такої ж форми (такої ж форми заготовки) але виготовленої з 1 UA 104783 C2 5 10 15 20 25 30 35 40 45 50 55 60 термоформуючого матеріалу. Тим не менш, така упаковка залишається дорогою, потребує багато простору та обмежена для виробів, що можна поділити на порції в теплому стані. На додаток, із неї важко вилучати виріб. Таким чином, метою винаходу є виготовлення упаковки, для якої необхідний невеликий простір після використання, економічної та практичної у використанні та щоб користувач не забруднював свої пальці в процесі розкриття та при триманні виробу. Іншою метою винаходу є виготовлення упаковки, для якої необхідний невеликий простір після використання, економічної та практичної у використанні та багатоцільової, наприклад, такої, що можна використовувати для харчових виробів, які можна поділити на порції в теплому та холодному стані. Іншою метою винаходу є виготовлення упаковки, для якої необхідний невеликий простір після використання, економічної, багатоцільової, практичної у використанні та з оптимальною герметичністю, включаючи в кутках та складках упаковки. Для цього винахід пропонує виготовлення упаковки з заготовки з гнучкого матеріалу, використання якого сприяє герметизації всіх кутів та робить можливим при герметизації запобігти впливу температури та тиску на продукт. Більш конкретно, предметом винаходу є складана упаковка для харчового продукту, поділеного на порції, яка містить, в зібраному стані: - бокову смужку з двома поздовжніми пружками, з’єднаними двома торцевими пружками з, принаймні, одним вигином та/або згином для формування простору для зберігання харчового продукту, - обкладинку з нижньою частиною та верхньою частиною, кожну з яких з’єднано з окремим поздовжнім пружком, та бокову частину, з’єднану з торцевими пружками смужки таким чином, щоб оточувати харчовий продукт у просторі для зберігання, причому обкладинка з’єднана таким чином, щоб її можна було відокремити, з торцевими пружками, з усім першим поздовжнім пружком та, принаймні, з частиною другого поздовжнього краю пружка. Складана упаковка контрастує з термоформованою упаковкою. Складана упаковка виготовляється з однієї або більше плоских заготовок, що містять лінії згину та/або розрізи та/або насічки. Ця або ці плоскі заготовки складаються за допомогою згинання для виготовлення упаковки. На відміну, термоформована упаковка виготовляється з листа матеріалу, що термоформується, який нагрівають та збирають у форму. Упаковка для харчових продуктів складається з такого (их) матеріалу (ів) та з такою товщиною (ами), що дозволяють її відкрити руками (за допомогою розгортання або відтягування назад). Наприклад, упаковка такого виду може складатися з алюмінієвих листів товщиною менш, ніж 50 мкм, аркушів паперу або картону основною вагою менше, ніж 450 грамів на квадратний метр, листів поліпропілену, поліетилену або складеного поліефіру з товщиною менш, ніж 100 мкм. Термін «боковий» визначає той факт, що коли дно зібраної упаковки розміщено на основі, смужка та крайова частина обкладинки обмежують упаковку з боків. Бокова смужка слугує для того, щоб користувач тримався за неї, а не за харчовий продукт, а обкладинка призначена щоб її відокремити та видалити (навіть, якщо вона залишиться з‘єднаною зі смужкою). Ця смужка має форму плоскої перемички. Іншими словами, смужка має більшу довжину вздовж поздовжньої осі, ніж ширину вздовж поперечної осі. Переважно форма смужки, коли вона є плоскою, приблизно прямокутна, тобто у неї поздовжні краї довші, ніж торцеві краї. «Приблизно» прямокутна форма - це форма з двома поздовжніми крайками, довшими, ніж торцеві крайки, що дозволяє всім таким крайкам бути прямолінійними або мати один або більше вигин або борозну. Вислів «приблизно трикутний» також включає в себе трапецієподібну форму смужки (де один з торцевих кінців вужчий, ніж другий торцевий кінець або центр смужки). Подібно, торцеві крайки можуть бути зменшені до простої точки таким чином, що дві поздовжніх крайки пересікаються у кінці смужки. В такій конфігурації бокова частина обкладинки зменшується до простої лінії згину. Коли упаковка зібрана, смужка формується таким чином, щоб мати вигин та/або згин. Іншими словами, в зібраному стані, у смужки є, принаймні, дві поверхні або навіть невизначені поверхні, якщо смужка вигнута. Термін «така, що відділяється» вживається в значенні непроникного з’єднання двох частин за допомогою склеювання або зварювання, з можливістю їх відокремлення уручну в умовах нормального використання упаковки, без їх розриву. 2 UA 104783 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до даного варіанту втілення винаходу: - бокова смужка може мати лінію згину для того, щоб утворювати, принаймні, дві плоскі фіксуючі частини, що є не компланарними (знаходяться в різних площинах), які проходять вздовж торцевих пружків та першого повздовжнього пружка; - смужка повинна мати, принаймні, один проріз, від одної поздовжньої крайки до лінією згину, який, коли упаковка зібрана, відокремлює дві плоскі фіксуючі частини; - смужка може мати сполучну частину, що розташована між двома складками та містить вигин, що поділяє згадану сполучну частину на дві взаємопов’язані частини, склеєні одна з іншою для утворення вушка для тримання - смужка може мати дві лінії згину, розташовані між двома поздовжніми пружками; - упаковка може містити матеріал, вибраний з групи, що містить такі термоплавкі матеріали, як поліолефіни, поліаміди та складені поліефіри, комплекс ламінатних матеріалів, що містить, принаймні, один аркуш паперу або картону та, принаймні, один лист термоплавкого матеріалу та комбінацію цих матеріалів; - упаковка може містити матеріал, покритий, принаймні частково, клейкою речовиною; - згаданий матеріал може вибиратися з групи, яка містить папір, картон, алюміній та пластиковий лист, а клейка речовина обирається з термоплавкої гуми та теплоізоляційного лакового покриття; - обкладинка може містити, принаймні, один відривний язичок; - обкладинка повинна мати жорсткість меншу або еквівалентну жорсткості смужки; - упаковка може бути виготовлена з заготовки зі гнучкого плоского матеріалу та зібрана таким чином, щоб отримати упаковку, заготовка складається з двох окремих частин, скріплених одна з одною, причому перша частина утворює смужку, друга частина утворює обкладинку; - лінія згину може простягатися меж по всій боковій смужці таким чином, що, на додачу, утворюються, принаймні, дві плоскі скріплювальні частини вздовж, принаймні, частини другого поздовжнього пружка. Винахід також відноситься до способу виготовлення упаковки, описаної вище, який містить наступні етапи: - складання упаковки для формування простору для зберігання харчового продукту; - закріплення відривної обкладинки на торцеві пружки, повністю на перший повздовжній пружок та, принаймні, частину другого поздовжнього пружка. Відповідно до конкретних варіантів втілення винаходу: - етап закріплення обкладинки на смужку може виконуватися шляхом закріплення плоских частин приблизно паралельними дну та направленими назовні по відношенню до простору для зберігання харчового продукту; - спосіб може містити наступні етапи: А1) згинання смужки таким чином, щоб вона мала, принаймні, один вигин та/або згин для формування простору для зберігання харчового продукту та розміщення першого повздовжнього пружка смужки, сформованої таким чином, на зовнішній межі нижньої частини обкладинки; Б1) закріплення, з можливістю відокремлення, за допомогою склеювання або зварювання першого повздовжнього пружка смужки на нижню частину обкладинки; В1) часткова фіксація, з можливістю відокремлення, за допомогою склеювання або зварювання двох торцевих пружків смужки на бокову частину обкладинки таким чином, щоб закрити збоку простір для зберігання; Г1) поміщення харчового продукту у простір для зберігання; Д1) фіксація верхньої частини обкладинки, на другий повздовжній пружок смужки та скріплення їх, з можливістю відокремлення, за допомогою склеювання або зварювання з, принаймні, частиною другого повздовжнього пружка по одній лінії з торцевими пружками. Подальші властивості винаходу будуть викладені в наступному детальному описі, поданому з посиланням на рисунки, що додаються, в яких відповідно: - Фіг. від 1 до 10 змальовують першу форму втілення винаходу упаковки згідно з винаходом, в якому: - Фіг. 1 зображує схематичний вид в плані першої форми втілення винаходу упаковки згідно з винаходом, що представляє перший варіант форми смужки; - Фіг. 1а, 1б та 1в зображують три інші варіанти в формі смужки втілення винаходу упаковки згідно з винаходом; - Фіг. 2 подає схематичне перспективне зображення збірки упаковки з Фіг. 1; - Фіг. 2а подає схематичне перспективне зображення збірки смужки з Фіг. 1б; - Фіг. 3-5 подають схематичне перспективне зображення кришки упаковки з Фіг. 2; 3 UA 104783 C2 5 10 15 20 25 30 35 40 45 50 55 - Фіг. 6-9 подають схематичне перспективне зображення відкривання упаковки з Фіг. 2; - Фіг. 10 зображує приклад розкрою множини обкладинок першої форми втілення винаходу, що обмежує відходи матеріалу під час виробництва; - Фіг. 11-18 зображують другий варіант втілення упаковки згідно з винаходом, в якому: - Фіг. 11 подає схематичний вигляд в плані другого варіанту втілення винаходу упаковки згідно з винаходом, подаючи перший варіант форми смужки; - Фіг. 11а подає другий варіант форми смужки другого варіанту втілення упаковки згідно з винаходом; - Фіг. 12 подає схематичне перспективне зображення складання упаковки з Фіг. 11; - Фіг. 13-15 подають схематичне перспективне зображення закривання упаковки з Фіг. 11; - Фіг. 16-18 подають схематичне перспективне зображення відкривання упаковки з Фіг. 11; - Фіг. 19 та 20 демонструють третю форму втілення упаковки згідно з винаходом; - Фіг. 21-23 демонструють четверту форму втілення упаковки згідно з винаходом; - Фіг. 24-26 демонструють п’яту форму втілення упаковки згідно з винаходом. Переважне втілення винаходу упаковки згідно з винаходом зображене в Фіг. 1-26. Фіг. 1а, 1б та 1в показують варіанти форми смужки. Відповідно до першої форми, показаної на Фіг. 1-9, складана упаковка відповідно до винаходу містить, у зібраному стані: - бокову смужку 400, призначену для тримання кроистувачем, з двома повздовжніми пружками 401 та 402, що сполучені двома торцевими пружками 403 та 404; та - обкладинку 500 з нижньою частиною 501, верхньою, яка закриває упаковку, 502 та боковою частиною 503. У варіанті, зображеному на Фіг. 1, торцеві краї 403 та 404 смужки 400 закруглені. Бокова смужка 400 має лінію згину 405, що простягається паралельно до торцевих пружків та поздовжніх пружків таким чином, що утворюються, принаймні дві некомпланарні плоскі сполучні частини. У смужці 410 на Фіг. 1а лінія згину 411 розташована практично посередині смужки. Ця лінія згину 411 повинна розташовуватися між двома точками (зверху та знизу) обкладинки (див. Фіг. 2). На додаток, смужка 410 містить два надрізи 412, що з’єднують поздовжні крайки 401-402, відповідно, з лінією згину 405 та, коли упаковка зібрана, розмежовують дві плоскі сполучні частини 416-417 та 418-419 (див. Фіг. 2). Смужка 420 на Фіг. 1б має сполучну ділянку 421, поділену двома згинами 422 та 423. Сполучна ділянка 421 також містить згин 24, що поділяє вказану ділянку на дві взаємопов’язані частини, з’єднані за допомогою склеювання одна з одною для утворення вушка. Фіг. 2а зображує дану смужку 420 в зібраному стані. Користувач може тримати вушко 425 між двома пальцями. Бокова смужка 430 на Фіг. 1в має два поздовжні краї 431-432 з двома вигинами. На додачу, смужка 430 має два вертикальні торцеві крайки 433-434. Фіг. 2 зображує смужку з Фіг. 1а, розташовану над обкладинкою 500. Для утворення упаковки смужка 410 зігнута таким чином, що вона має згин для формування простору для зберігання харчового продукту. Потім поздовжній пружок розташовується на нижній частині 501 обкладинки 500. В описаному втіленні винаходу поздовжні краї мають плоскі сполучні частини 416-417, 418-419.Таким чином, це ті частини, що розташовуються на нижній частині 501 обкладинки 500. Потім перший поздовжній пружок смужки кріпиться, з можливістю відокремлення, за допомогою склеювання або зварювання на нижню частину обкладинки. Якщо смужка містить плоскі частини для кріплення, ці частини кріпляться до обкладинки. Результат зображений на Фіг. 3. Потім, обкладинка 500 частково закривається та два торцевих краї смужки кріпляться таким чином, з можливістю відокремлення, до бокової частини 503 обкладинки 500. Таким чином простір для зберігання закривається збоку. Таким чином, можливо розташовувати харчовий продукт Р на нижній частині 501 між боковою смужкою 501 та боковою частиною обкладинки. Коли продукт Р вже розміщений в просторі для зберігання, верхня частина 502 закривається та кріпиться таким чином, з можливістю відокремлення, принаймні, на частину другого повздовжнього пружка смужки, розташованої перпендикулярно торцевим краям (Фіг. 4). Результат зображений на Фіг. 5, який показує закриту упаковку. Таким чином, коли користувач відкриває упаковку, він може потягнути назад обкладинку вздовж одного цілого повздовжнього пружка, вздовж двох торцевих пружків та вздовж, принаймні, частини другого повздовжнього пружка (див. Фіг. 6 та 8). 4 UA 104783 C2 5 10 15 20 25 30 35 40 45 50 55 Коли користувач бажає вжити продукт Р, відповідно до винаходу, він тримає упаковку пальцями за бокові стінки, утворені боковою смужкою 410, відповідно до винаходу. Оскільки верхня частина 502, кріпиться до плоских сполучних частин 416-417 з можливістю відокремлення, користувач може від’єднати верхню частину 502 від бокових стінок смужки. Для цього, як показано на Фіг. 6, він відтягує один кінець обкладинки 502 в напрямку стрілки F3. Цей кінець верхньої частини може містити язичок для допомоги при триманні та відкриванні. Існує різниця між язичком, відповідно до винаходу, та Тірселом (або легко відкриваючою плівкою) винаходу зі стану техніки, в тому , що язичок не руйнує упаковку, а саме верхню частину, та залишається з’єднаним з цією частиною. Таким чином, завдяки язичку та кріпленню з можливістю відокремлення (тобто невідривному), користувач розділяє дві частини упаковки вздовж сполучної частини між, але не розриває їх, ці частини залишається єдиним цілим. На додаток, язичок, згідно винаходу, розташовується на маленькій частині упаковки та є переважно невід’ємною частиною упаковки. На противагу, Тірсел має бути приєднаним до упаковки та розташованим вздовж всієї довжини упаковки, щоб його можна було відірвати. Як тільки Тірсел зупиняється, відривання закінчується. Тірсел є дорогим за рахунок його довжини, та має бути розташований чітко, що робить виробництво дорогим та складним. Згідно з винаходом, користувач продовжує відкривати упаковку, тягнучи верхню частину 502 вздовж стрілки F5 (Фіг. 7). На цій стадії бокова частина 503, з’єднана з верхньою частиною 502, від’єднується від двох торцевих пружків 403-404 бокової смужки 410. Відповідно до винаходу, користувач продовжує відкривати упаковку, рухаючись вздовж стрілки F6 (Фіг. 8), відокремлюючи, принаймні, частину нижньої частини 501 від бокової смужки 410. Як зображено на Фіг. 9, переважно, бокова смужка містить дві лінії згину 10, що з’єднують два повздовжніх крайки. Ці лінії згину допомагають користувачу, що тримає упаковку за смужку, наприклад між великим пальцем та вказівним, відділити частину цієї смужки вздовж стрілок F7 та F8 для того, щоб мати змогу дуже легко покласти продукт Р до роту або на підставку, не торкаючись його пальцями. Варіант втілення винаходу дає змогу отримати трикутну упаковку, що залишає небагато відходів при переробці. Особливо, як видно з Фіг. 10, обкладинки 500 мають симетричну форму, що дає змогу виробляти множину обкладинок взаємопов’язаним шляхом на одному рулоні матеріалу. Відхідний матеріал L, зображений сірим на Фіг. 10, представляє собою набагато меншу площу поверхні, ніж відходи від упаковки, описаної в патенті W 00/17064. Більш вигідним є, коли обкладинка та смужка прямокутні. Фіг. 11-18 показують другу можливу форми за переважним втіленням винаходу. На Фіг. 11 обкладинка 600 має нижню частину 601 та верхню частину 602 практично прямокутні. Ці частини з’єднується боковою частиною 603, яка теж є прямокутною. На цій Фіг. 11 нижня частина 601 та верхня частина 602 мають язичок 604. Ці язички 604 дають змогу відкрити упаковку з нижньої частини або з верхньої частини без відривання обкладинки. В цьому випадку обкладинка приєднується таким чином, щоб її легко можна було відокремити, до торцевих пружків, до всього першого поздовжнього пружка та до всього другого поздовжнього пружка смужки 700. Ця смужка 700 має лінію згину 701, що проходить паралельно торцевим крайкам 702-703 та двом поздовжнім крайкам 704-705. Таким чином, коли смужка прикріплена, плоскі сполучні частини розташовуються практично паралельно нижній частині 601 та практично перпендикулярно (тобто на 90 градусів, плюс або мінус 5 градусів) частині смужки, що утворює бокові стінки упаковки. Смужка 700 також містить дві лінії згину 706-707 для утворення при прикріпленій смужці місця для зберігання харчового продукту Р. На кінці цих двох ліній згину 706-707 смужка має проріз між повздовжніми крайками 704-705 та лінією згину 701. Ці прорізи 708 дають змогу відокремлювати плоскі сполучні частини одного й того ж повздовжнього пружка, коли смужка зігнута. Це зображено на Фіг. 12. Фіг. 11а зображує варіант смужки 710 з двома повздовжніми пружками 711-712, кожен з яких має три неоднакові сегменти. Два поздовжніх пружки 711-712 з’єднані один з одним за допомогою торцевих пружків 713-714, які є вужчими за центр смужки, де поздовжні крайки є паралельними. Іншими словами, смужка має дві трапеції 715-716, встановлені на кожному боці прямокутника 717. Як і Фіг. 3-9, Фіг. 13-18 зображують складання упаковки (Фіг. 13), наповнення упаковки харчовим продуктом Р, закриття упаковки (Фіг. 14 та 15) та відкриття упаковки (Фіг. 16-18) у випадку прямокутної упаковки. 5 UA 104783 C2 5 10 15 20 25 30 35 40 45 50 55 60 У всіх прикладах, поданих у даному описі, обкладинка кріпиться, з можливістю легкого відокремлення, до двох торцевих пружків, до всього першого поздовжнього пружка та до, принаймні, частини другого поздовжнього пружка. Коли верхня частина кріпиться, з можливістю відокремлення, тільки до частини другого поздовжнього пружка, інша частина цього поздовжнього пружка кріпиться міцно, тобто так, щоб не можна було відокремити обкладинку від смужки вздовж цієї частини без того, щоб пошкодити одну та/або іншу частину. Тим не менш, переважно, обкладинка кріпиться з можливістю легкого відокремлення до двох торцевих пружків смужки. Таким чином, користувач може відкрити упаковку, відповідно до винаходу, або знизу, або зверху, або обкладинку, ніби він чистить банан. Цей спосіб відкривання та властивості упаковки, що дають змогу його використовувати, роблять упаковку дуже легкою у використанні, економічною для виробництва та дуже гігієнічною, тому що користувач ніколи не торкається продукту та може вживати його прямо з упаковки, кладучи його до роту і не торкаючись його пальцями. Фіг. 19-20 зображують третю, напівкруглу упаковку. В цій формі, смужка має довгастий вигин, що утворює місце для зберігання харчового продукту. Тут також смужка має лінію згину, паралельну всім крайкам, що дає змогу виготовлення плоских сполучних частин знизу, зверху та збоку обкладинки 900. Четверта форма, зображена на Фіг. 21-23, показує обкладинку 1000 з нижньою частиною 1001 та верхньою частиною 1002, з’єднаних боковою частиною 1003, зменшеною до простої лінії згину. Взаємопов’язаним способом смужка 1100 має дві поздовжніх крайки 1101-1102, кожна з яких має три різні сегменти. Дві поздовжніх крайки 1011-1102 з’єднані одна з одною за допомогою торцевих крайок 1103 та 1104, що обмежені до простої точки. Іншими словами, поздовжні крайки 1101 та 1102 перетинаються та утворюють дві точки. Таким чином, коли упаковка вже складена (Фіг. 23), точки 1103 та 1104 смужки 1100 збігаються з боковою частиною 1003 обкладинки 1000. Плоскі сполучні частини не показані на Фіг. 22 для чіткості. Для виготовлення упаковки смужка 1000 згинається, як показано на Фіг. 22 та кріпиться, з можливістю відокремлення, до нижньої частини 1002 обкладинки 1000. Потім, місце, обмежене смужкою та нижньою частиною, наповнюється продуктом Р. На останок, верхня частина 1001 закривається та кріпиться, з можливістю відокремлення, принаймні, частково, але бажано повністю до стрічки 1100. Отримана упаковка зображується на Фіг. 23. Фіг. 24-26 зображують упаковку, відповідно до винаходу, в формі картонної піраміди у зібраному вигляді. З цією метою упаковка містить смужку 1200 з двома поздовжніми пружками 1201-1202, кожен з яких утворюється за допомогою двох неколінеарних частин. Ці два поздовжніх пружки 1201-1202 з’єднуються за допомогою двох торцевих пружків 1203-1204, що обмежені до простої точки. Іншими словами, смужка виготовляється в формі ромбу. Упаковка також містить обкладинка 1300 з трикутною нижньою частиною 1301 та трикутною частиною, що закриває упаковку 1302, що з’єднуються одна з одною за допомогою бокової частини 1303, утвореної за допомогою простої лінії згину. Іншими словами, обкладинка 1300 також має форму ромбу. Плоскі сполучні частини не показані на Фіг. 25 та 26 для чіткості. Таким чином, коли упаковка вже складена, відповідно до винаходу, кожна плоска сполучна частина кріпиться практично паралельно до низу та направлена назовні зібраної форми, є опуклою відповідно до поверхонь, утворених боковими стінками. В цій позиції плоска сполучна частина має замкнену поверхню (за допомогою зварювання або склеювання), направлену вгору, тобто від низу. Верхня частина може кріпитися над нижньою частиною, на плоских сполучних частинах та віддалено від продукту Р. Таким чином, під час виготовлення, за допомогою засобів протитиску (не зображені), розташованих під плоскими сполучними частинами, можливо прикладати високий тиск до верхньої частини та сполучних частин. Такий тиск, тим не менш, ніколи не прикладається прямо чи побічно до продукту Р, що міститься в просторі для зберігання. Подібним чином, можливо локально нагрівати обкладинку та плоскі сполучні частини під час такого прикладання тиску без ризику нагріти продукт. Така структура упаковки дає можливість упаковувати продукти в теплому та холодному стані, продукти, поділені на порції, такі як масло або готове м’ясо, забезпечуючи ідеально герметичну упаковку. На додаток, плоскі сполучні частини слугують опорою для пальців користувача під час відкривання упаковки. Особливо, коли обкладинка відірвана вздовж всього поздовжнього пружка, вздовж двох торцевих пружків та вздовж, принаймні, частини другого поздовжнього 6 UA 104783 C2 5 пружка, упаковка може ковзати в руках користувача. Використання плоских сполучних частин на одному поздовжньому пружку або, бажано, на двох поздовжніх пружках запобігає ковзанню упаковки у відкритому стані. Переважно, обкладинка має міцність меншу, ніж смужка. Таким чином, при відкритті упаковки користувачем, смужка є більш стійкою до механічних пошкоджень, ніж обкладинка. Це запобігає будь-якому розчавленню упаковки в сумці користувача. Це також робить виготовлення менш дорогим та гарантує збереження форми смужки в процесі відкриття. Таким чином, після відкриття користувач може тримати між пальцями смужку, яка містить харчовий продукт. 10 ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Складана упаковка для харчового продукту, поділеного на порції, яка у зібраному вигляді містить: бокову смужку (400, 410, 420, 430, 700, 710, 800, 1100, 1200) з двома поздовжніми пружками (401-402, 431-432, 704-705, 711-712, 1101-1102, 1201-1202), які з'єднані двома торцевими пружками (403-404, 433-434, 702-703, 713-714, 1104-1105, 1204-1205) та з принаймні одним вигином та/або згином (411, 424, 706-707) для утворення об'єму для зберігання харчового продукту (Р), обкладинку (500, 600, 900, 1000, 1300) з нижньою частиною (501, 601, 901, 1001, 1301) та верхньою частиною (502, 602, 902, 1002, 1302), кожна з яких кріпиться до окремого поздовжнього пружка, та боковою частиною (503, 603, 903, 1003, 1303), що кріпиться до торцевих пружків смужки таким чином, щоб оточувати харчовий продукт в об'ємі для зберігання, при цьому обкладинка кріпиться таким чином, щоб її легко можна було відокремити, до торцевих пружків, до всього першого поздовжнього пружка та принаймні до частини другого поздовжнього пружка. 2. Упаковка за п. 1, яка відрізняється тим, що бокова смужка має лінію згину (405, 701), розташовану таким чином, щоб утворювати принаймні дві некомпланарні частини для кріплення, що простягаються вздовж торцевих пружків та першого поздовжнього пружка. 3. Упаковка за одним з пп. 1 або 2, яка відрізняється тим, що смужка має принаймні один надріз (412) на одному поздовжньому пружку до лінії згину, який в зібраному стані поділяє дві плоскі сполучні. 4. Упаковка за будь-яким з пп. 1-3, яка відрізняється тим, що смужка містить сполучну частину (421), обмежену двома складками (422, 423) зі згином (424), що поділяє вказану сполучну частину на дві взаємопов'язані частини, склеєні одна з іншою для утворення вушка для тримання. 5. Упаковка за будь-яким з пп. 1-4, яка відрізняється тим, що смужка має дві лінії згину (10), що проходять між двома поздовжніми пружками. 6. Упаковка за будь-яким з пп. 1-5, яка відрізняється тим, що містить матеріал, вибраний з групи, яка включає такі термоплавкі матеріали, як поліолефіни, поліаміди та складені поліефіри, ламінатний комплекс, що містить принаймні один аркуш паперу або картону та принаймні один лист термоплавкого матеріалу та комбінацію цих матеріалів. 7. Упаковка за будь-яким з пп. 1-5, яка відрізняється тим, що містить матеріал, вкритий принаймні частково клейкою речовиною. 8. Упаковка за п. 7, яка відрізняється тим, що зазначений матеріал вибраний з групи, яка містить папір, картон, алюміній та пластиковий лист, а клейка речовина вибирається з термоплавкої гуми та теплоізоляційного лакового покриття. 9. Упаковка за будь-яким з попередніх пунктів, яка відрізняється тим, що обкладинка містить принаймні один язичок (7а). 10. Упаковка за будь-яким з попередніх пунктів, яка відрізняється тим, що обкладинка має жорсткість, меншу або еквівалентну жорсткості смужки. 11. Упаковка за будь-яким з пп. 1-10, яка відрізняється тим, що виготовлена з плоскої заготовки з гнучкого матеріалу, яка потім складена таким чином, щоб отримати упаковку, причому заготовка складається з двох окремих частин, призначених для скріплення одна з одною, з яких перша частина (400, 410, 420, 430, 700, 710, 800, 1100, 1200) утворює смужку, а друга частина (500, 600, 900, 1000, 1300) утворює обкладинку. 12. Упаковка за будь-яким з пп. 3-11, яка відрізняється тим, що містить лінію згину (405, 701), яка проходить по всій боковій смужці таким чином, що, на додачу, утворюються принаймні дві плоскі сполучні частини вздовж принаймні частини другого поздовжнього пружка. 13. Спосіб виготовлення упаковки для поділеного на порції харчового продукту за будь-яким з пп. 1-12, який містить наступні етапи: - складання упаковки для формування простору для зберігання харчового продукту; 7 UA 104783 C2 5 10 15 20 25 - закріплення обкладинки, з можливістю відокремлення, на торцеві пружки, повністю на перший повздовжній пружок та принаймні частину другого поздовжнього пружка. 14. Спосіб виготовлення упаковки для поділеного на порції харчового продукту за попереднім пунктом, який відрізняється тим, що етап закріплення обкладинки на смужку виконують шляхом закріплення сполучних частин, виставлених приблизно паралельно нижній частині (501, 601, 901, 1001, 1301) та направлених назовні відносно до простору для зберігання харчового продукту. 15. Спосіб виготовлення упаковки для поділеного на порції харчового продукту за одним з пп. 13 або 14, який відрізняється тим, що містить наступні етапи: А1) згинання смужки (400, 410, 420, 430, 700, 710, 800, 1100, 1200) таким чином, щоб вона мала принаймні один вигин та/або згин (411, 424, 706-707) для формування простору для зберігання харчового продукту та розміщення першого поздовжнього пружка (401, 431, 704, 711, 1101, 1201) смужки на зовнішній межі нижньої частини (501, 601, 901, 1001, 1301) обкладинки (500, 600, 900, 1000, 1300); Б1) закріплення, з можливістю відривання, за допомогою приклеювання або зварювання, першого повздовжнього пружка (401, 431, 704, 711, 1101, 1201) смужки на нижню частину (501, 601, 901, 1001, 1301) обкладинки (500, 600, 900, 1000, 1300); В1) часткове накладення обкладинки (500, 600, 900, 1000, 1300) та закріплення, з можливістю відривання, за допомогою приклеювання або зварювання двох торцевих пружків (403-404, 433434, 702-703, 713-714, 1104-1105, 1204-1205) смужки на бокову частину (503, 603, 903, 1003, 1303) обкладинки таким чином, щоб закрити простір для зберігання збоку; Г1) розміщення харчового продукту (Р) на нижній частині (501, 601, 901, 1001, 1301) обкладинки в об'ємі для зберігання; Д1) накладення верхньої частини обкладинки (502, 602, 902, 1002, 1302) на другий поздовжній пружок (402, 432, 705, 712, 1102, 1202) смужки та закріплення її з можливістю відривання за допомогою приклеювання або зварювання на принаймні частину другого поздовжнього пружка по одній лінії з торцевими пружками. 8 UA 104783 C2 9 UA 104783 C2 10 UA 104783 C2 11 UA 104783 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
ДивитисяДодаткова інформація
Автори англійськоюBonnin, Yves, Ravelet, Sebastien
Автори російськоюБоннен Ив, Равле Себастьен
МПК / Мітки
МПК: B65D 85/76, B65D 25/10
