Контейнер для транспортування і зберігання, забезпечений запірним пристроєм

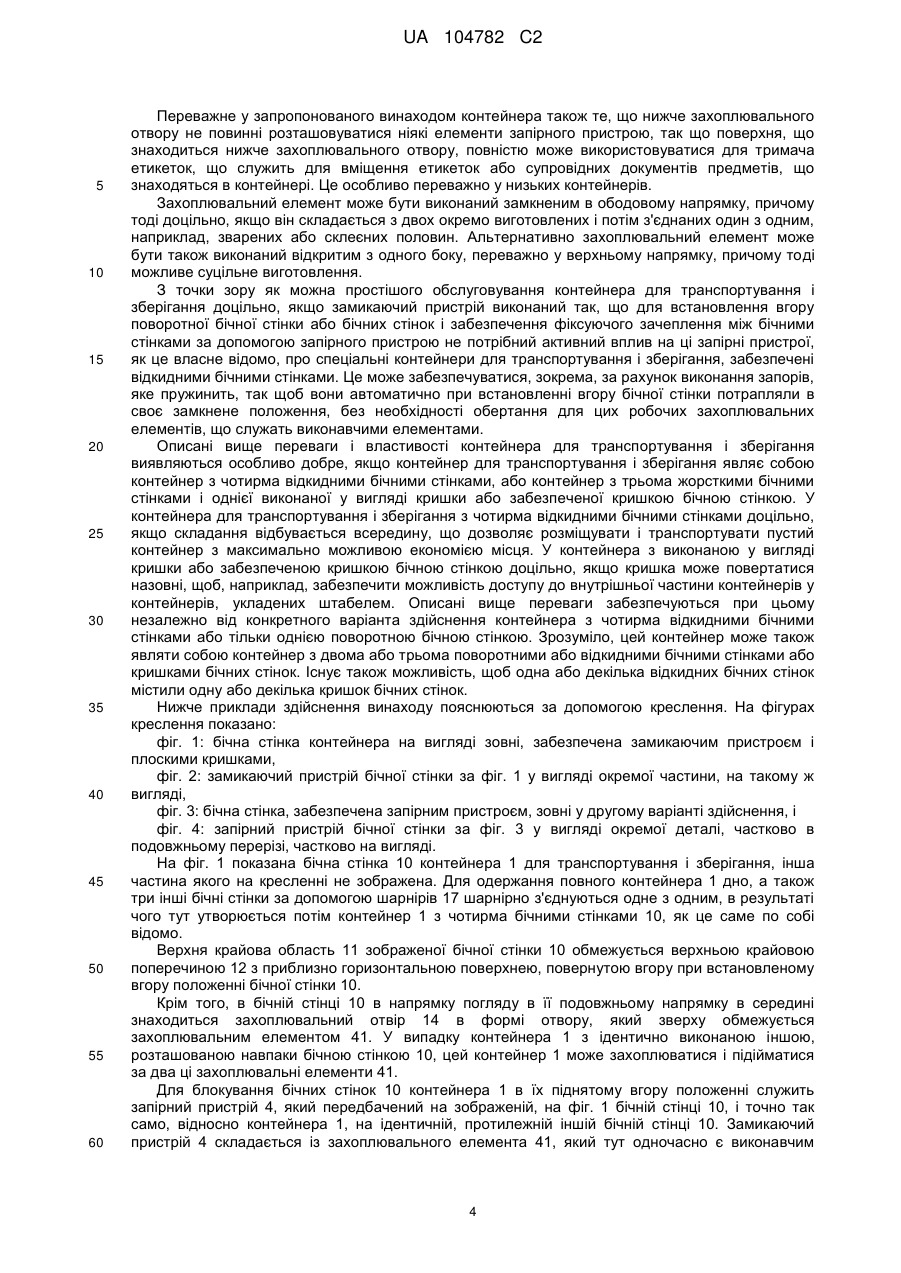

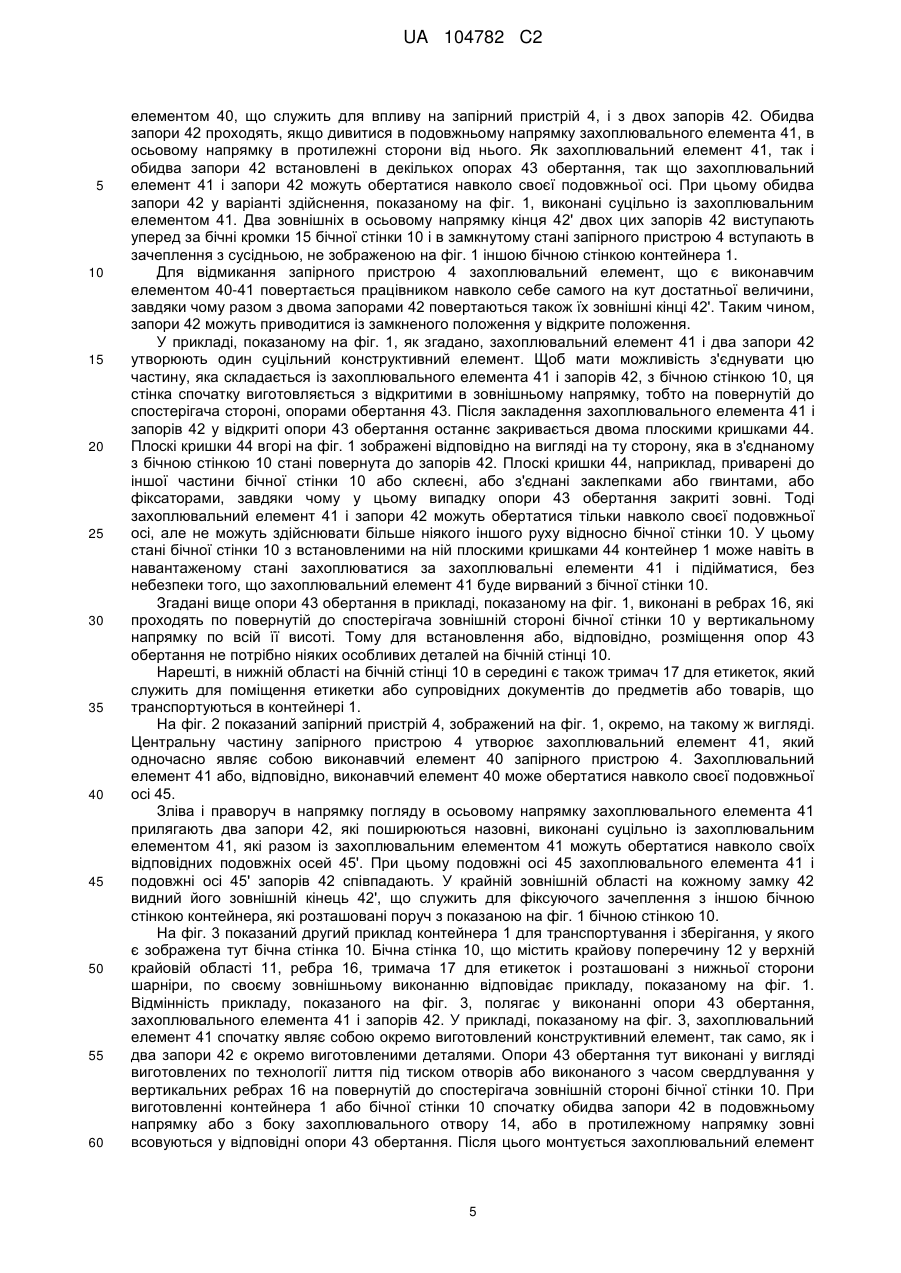

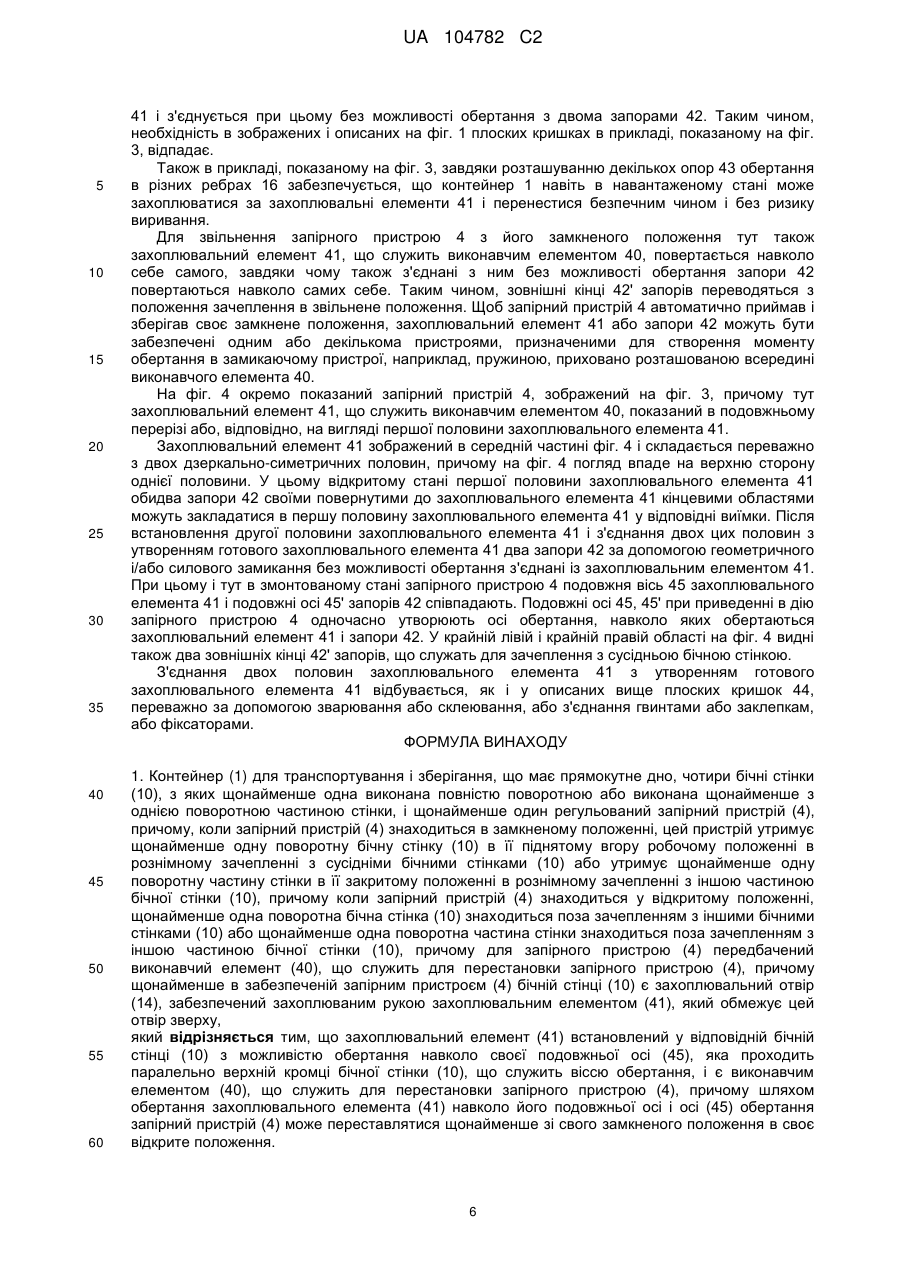

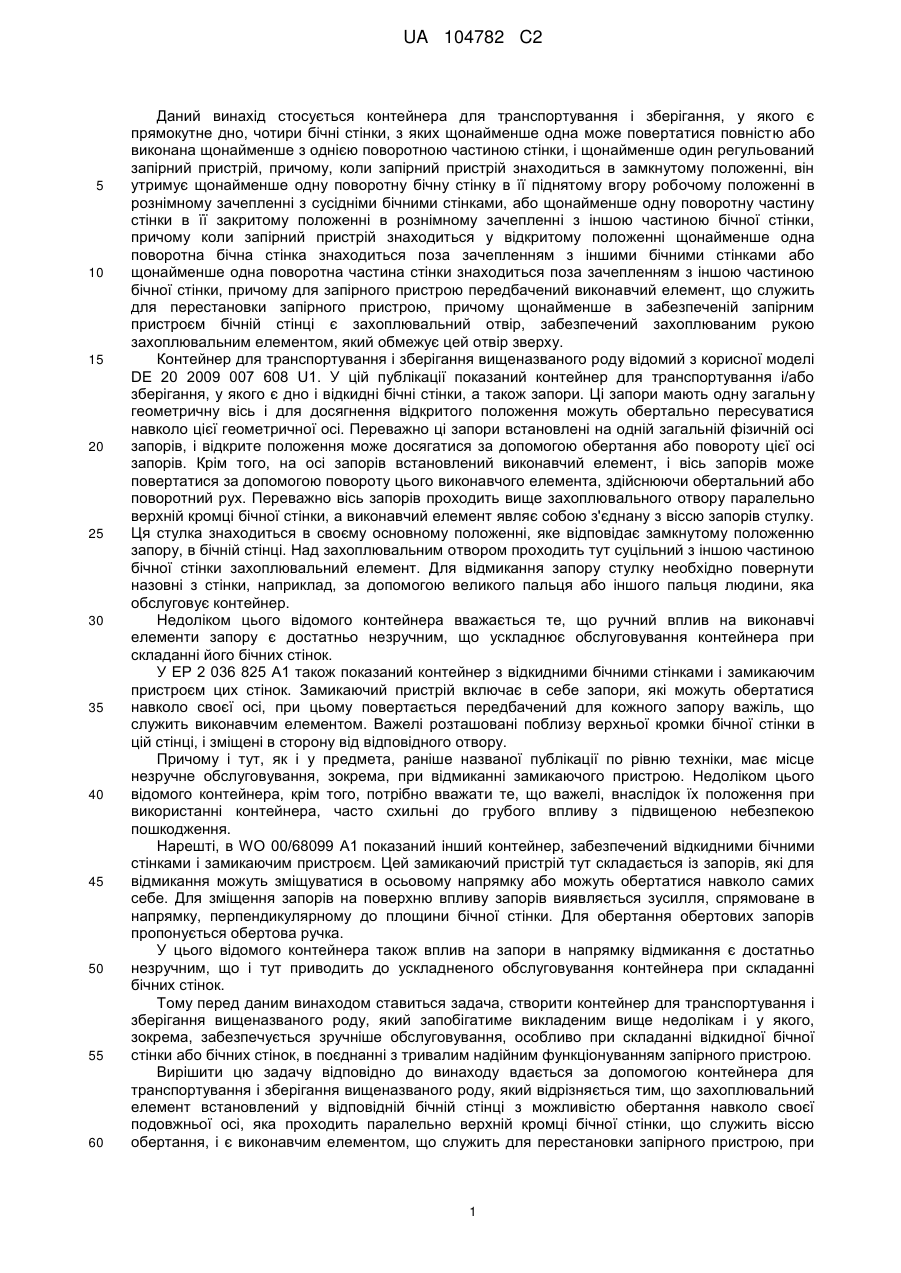

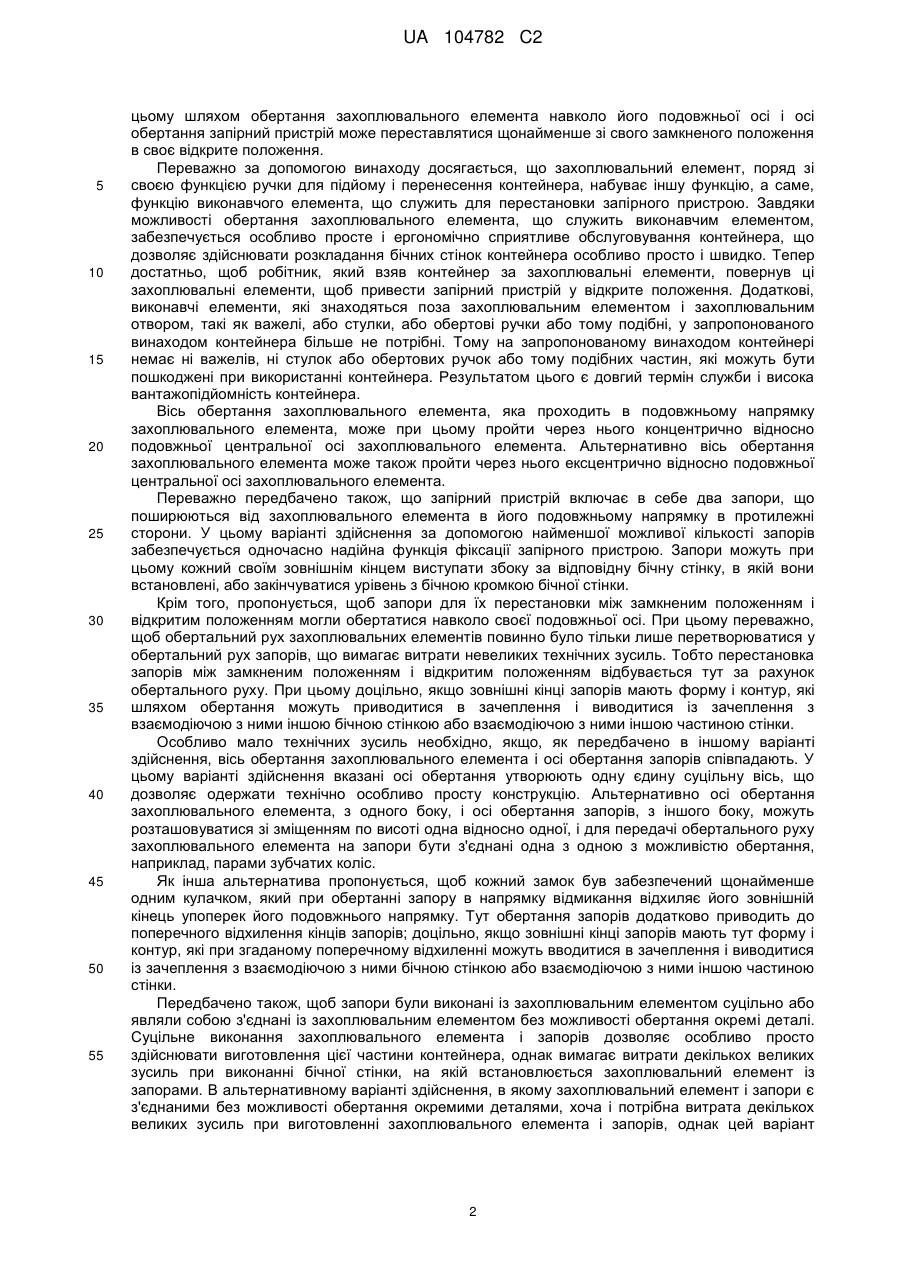

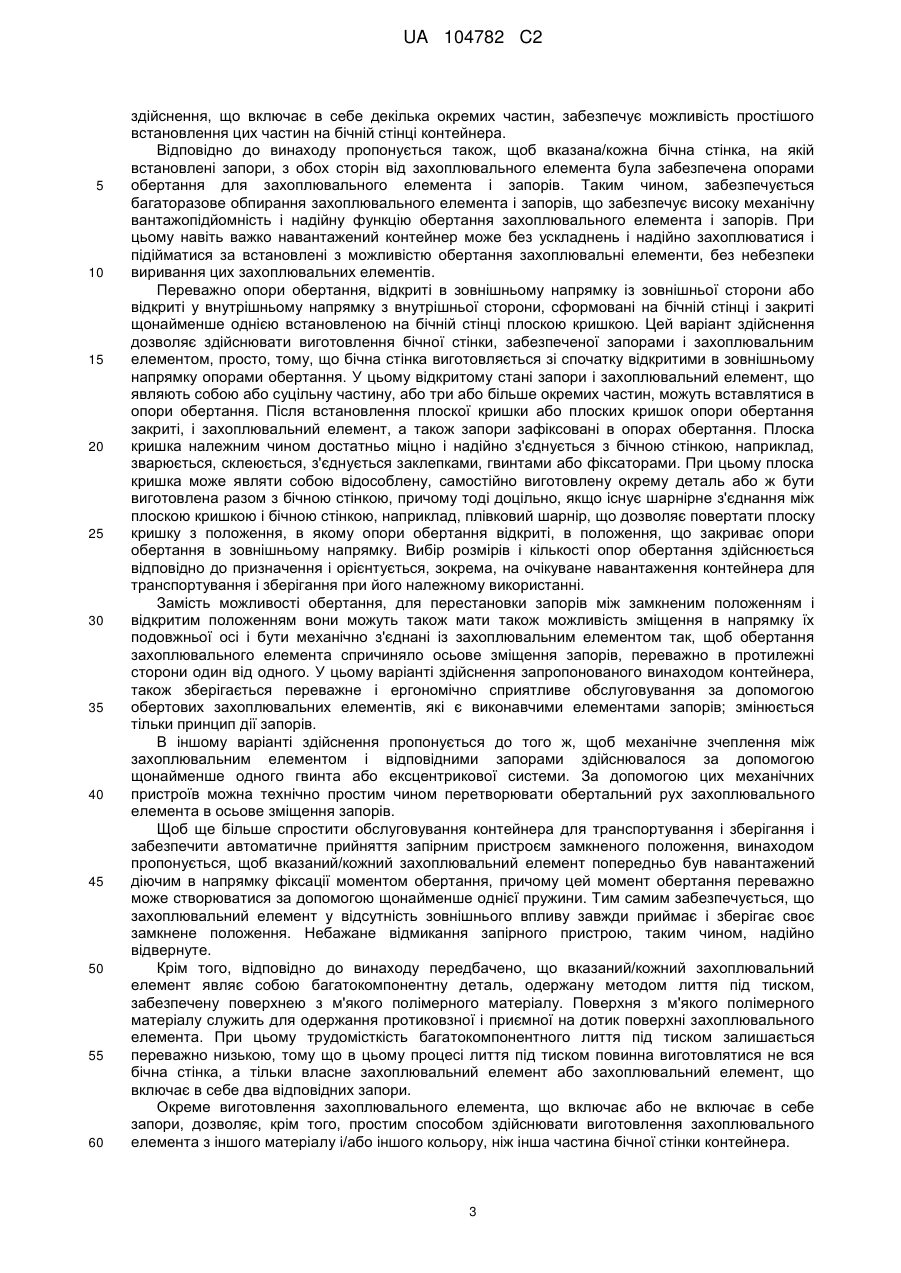

Реферат: Винахід належить до контейнерів для транспортування і зберігання, що має чотири бічні стінки (10), з яких щонайменше одна може повертатися повністю або виконана щонайменше з однією поворотною частиною стінки, і щонайменше один регульований запірний пристрій (4), причому коли запірний пристрій (4) знаходиться у відкритому положенні, щонайменше одна поворотна бічна стінка (10) знаходиться поза зачепленням з іншими бічними стінками (10), або щонайменше одна поворотна частина стінки знаходиться поза зачепленням з іншою частиною бічної стінки (10), при цьому щонайменше в забезпеченій запірним пристроєм (4) бічній стінці (10) є захоплювальний отвір (14), який забезпечений захоплюваним рукою захоплювальним елементом (41), що обмежує цей отвір зверху. Відповідно до винаходу захоплювальний елемент (41) встановлений у відповідній бічній стінці (10) з можливістю обертання навколо своєї подовжньої осі (45), що проходить паралельно верхній кромці бічної стінки (10), і являє собою при цьому виконавчий елемент (40), що служить для перестановки запірного пристрою (4), причому шляхом обертання захоплювального елемента (41) запірний пристрій (4) може переставлятися щонайменше з свого замкненого положення в своє відкрите положення. UA 104782 C2 (12) UA 104782 C2 UA 104782 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується контейнера для транспортування і зберігання, у якого є прямокутне дно, чотири бічні стінки, з яких щонайменше одна може повертатися повністю або виконана щонайменше з однією поворотною частиною стінки, і щонайменше один регульований запірний пристрій, причому, коли запірний пристрій знаходиться в замкнутому положенні, він утримує щонайменше одну поворотну бічну стінку в її піднятому вгору робочому положенні в рознімному зачепленні з сусідніми бічними стінками, або щонайменше одну поворотну частину стінки в її закритому положенні в рознімному зачепленні з іншою частиною бічної стінки, причому коли запірний пристрій знаходиться у відкритому положенні щонайменше одна поворотна бічна стінка знаходиться поза зачепленням з іншими бічними стінками або щонайменше одна поворотна частина стінки знаходиться поза зачепленням з іншою частиною бічної стінки, причому для запірного пристрою передбачений виконавчий елемент, що служить для перестановки запірного пристрою, причому щонайменше в забезпеченій запірним пристроєм бічній стінці є захоплювальний отвір, забезпечений захоплюваним рукою захоплювальним елементом, який обмежує цей отвір зверху. Контейнер для транспортування і зберігання вищеназваного роду відомий з корисної моделі DE 20 2009 007 608 U1. У цій публікації показаний контейнер для транспортування і/або зберігання, у якого є дно і відкидні бічні стінки, а також запори. Ці запори мають одну загальну геометричну вісь і для досягнення відкритого положення можуть обертально пересуватися навколо цієї геометричної осі. Переважно ці запори встановлені на одній загальній фізичній осі запорів, і відкрите положення може досягатися за допомогою обертання або повороту цієї осі запорів. Крім того, на осі запорів встановлений виконавчий елемент, і вісь запорів може повертатися за допомогою повороту цього виконавчого елемента, здійснюючи обертальний або поворотний рух. Переважно вісь запорів проходить вище захоплювального отвору паралельно верхній кромці бічної стінки, а виконавчий елемент являє собою з'єднану з віссю запорів стулку. Ця стулка знаходиться в своєму основному положенні, яке відповідає замкнутому положенню запору, в бічній стінці. Над захоплювальним отвором проходить тут суцільний з іншою частиною бічної стінки захоплювальний елемент. Для відмикання запору стулку необхідно повернути назовні з стінки, наприклад, за допомогою великого пальця або іншого пальця людини, яка обслуговує контейнер. Недоліком цього відомого контейнера вважається те, що ручний вплив на виконавчі елементи запору є достатньо незручним, що ускладнює обслуговування контейнера при складанні його бічних стінок. У EP 2 036 825 A1 також показаний контейнер з відкидними бічними стінками і замикаючим пристроєм цих стінок. Замикаючий пристрій включає в себе запори, які можуть обертатися навколо своєї осі, при цьому повертається передбачений для кожного запору важіль, що служить виконавчим елементом. Важелі розташовані поблизу верхньої кромки бічної стінки в цій стінці, і зміщені в сторону від відповідного отвору. Причому і тут, як і у предмета, раніше названої публікації по рівню техніки, має місце незручне обслуговування, зокрема, при відмиканні замикаючого пристрою. Недоліком цього відомого контейнера, крім того, потрібно вважати те, що важелі, внаслідок їх положення при використанні контейнера, часто схильні до грубого впливу з підвищеною небезпекою пошкодження. Нарешті, в WO 00/68099 A1 показаний інший контейнер, забезпечений відкидними бічними стінками і замикаючим пристроєм. Цей замикаючий пристрій тут складається із запорів, які для відмикання можуть зміщуватися в осьовому напрямку або можуть обертатися навколо самих себе. Для зміщення запорів на поверхню впливу запорів виявляється зусилля, спрямоване в напрямку, перпендикулярному до площини бічної стінки. Для обертання обертових запорів пропонується обертова ручка. У цього відомого контейнера також вплив на запори в напрямку відмикання є достатньо незручним, що і тут приводить до ускладненого обслуговування контейнера при складанні бічних стінок. Тому перед даним винаходом ставиться задача, створити контейнер для транспортування і зберігання вищеназваного роду, який запобігатиме викладеним вище недолікам і у якого, зокрема, забезпечується зручніше обслуговування, особливо при складанні відкидної бічної стінки або бічних стінок, в поєднанні з тривалим надійним функціонуванням запірного пристрою. Вирішити цю задачу відповідно до винаходу вдається за допомогою контейнера для транспортування і зберігання вищеназваного роду, який відрізняється тим, що захоплювальний елемент встановлений у відповідній бічній стінці з можливістю обертання навколо своєї подовжньої осі, яка проходить паралельно верхній кромці бічної стінки, що служить віссю обертання, і є виконавчим елементом, що служить для перестановки запірного пристрою, при 1 UA 104782 C2 5 10 15 20 25 30 35 40 45 50 55 цьому шляхом обертання захоплювального елемента навколо його подовжньої осі і осі обертання запірний пристрій може переставлятися щонайменше зі свого замкненого положення в своє відкрите положення. Переважно за допомогою винаходу досягається, що захоплювальний елемент, поряд зі своєю функцією ручки для підйому і перенесення контейнера, набуває іншу функцію, а саме, функцію виконавчого елемента, що служить для перестановки запірного пристрою. Завдяки можливості обертання захоплювального елемента, що служить виконавчим елементом, забезпечується особливо просте і ергономічно сприятливе обслуговування контейнера, що дозволяє здійснювати розкладання бічних стінок контейнера особливо просто і швидко. Тепер достатньо, щоб робітник, який взяв контейнер за захоплювальні елементи, повернув ці захоплювальні елементи, щоб привести запірний пристрій у відкрите положення. Додаткові, виконавчі елементи, які знаходяться поза захоплювальним елементом і захоплювальним отвором, такі як важелі, або стулки, або обертові ручки або тому подібні, у запропонованого винаходом контейнера більше не потрібні. Тому на запропонованому винаходом контейнері немає ні важелів, ні стулок або обертових ручок або тому подібних частин, які можуть бути пошкоджені при використанні контейнера. Результатом цього є довгий термін служби і висока вантажопідйомність контейнера. Вісь обертання захоплювального елемента, яка проходить в подовжньому напрямку захоплювального елемента, може при цьому пройти через нього концентрично відносно подовжньої центральної осі захоплювального елемента. Альтернативно вісь обертання захоплювального елемента може також пройти через нього ексцентрично відносно подовжньої центральної осі захоплювального елемента. Переважно передбачено також, що запірний пристрій включає в себе два запори, що поширюються від захоплювального елемента в його подовжньому напрямку в протилежні сторони. У цьому варіанті здійснення за допомогою найменшої можливої кількості запорів забезпечується одночасно надійна функція фіксації запірного пристрою. Запори можуть при цьому кожний своїм зовнішнім кінцем виступати збоку за відповідну бічну стінку, в якій вони встановлені, або закінчуватися урівень з бічною кромкою бічної стінки. Крім того, пропонується, щоб запори для їх перестановки між замкненим положенням і відкритим положенням могли обертатися навколо своєї подовжньої осі. При цьому переважно, щоб обертальний рух захоплювальних елементів повинно було тільки лише перетворюватися у обертальний рух запорів, що вимагає витрати невеликих технічних зусиль. Тобто перестановка запорів між замкненим положенням і відкритим положенням відбувається тут за рахунок обертального руху. При цьому доцільно, якщо зовнішні кінці запорів мають форму і контур, які шляхом обертання можуть приводитися в зачеплення і виводитися із зачеплення з взаємодіючою з ними іншою бічною стінкою або взаємодіючою з ними іншою частиною стінки. Особливо мало технічних зусиль необхідно, якщо, як передбачено в іншому варіанті здійснення, вісь обертання захоплювального елемента і осі обертання запорів співпадають. У цьому варіанті здійснення вказані осі обертання утворюють одну єдину суцільну вісь, що дозволяє одержати технічно особливо просту конструкцію. Альтернативно осі обертання захоплювального елемента, з одного боку, і осі обертання запорів, з іншого боку, можуть розташовуватися зі зміщенням по висоті одна відносно одної, і для передачі обертального руху захоплювального елемента на запори бути з'єднані одна з одною з можливістю обертання, наприклад, парами зубчатих коліс. Як інша альтернатива пропонується, щоб кожний замок був забезпечений щонайменше одним кулачком, який при обертанні запору в напрямку відмикання відхиляє його зовнішній кінець упоперек його подовжнього напрямку. Тут обертання запорів додатково приводить до поперечного відхилення кінців запорів; доцільно, якщо зовнішні кінці запорів мають тут форму і контур, які при згаданому поперечному відхиленні можуть вводитися в зачеплення і виводитися із зачеплення з взаємодіючою з ними бічною стінкою або взаємодіючою з ними іншою частиною стінки. Передбачено також, щоб запори були виконані із захоплювальним елементом суцільно або являли собою з'єднані із захоплювальним елементом без можливості обертання окремі деталі. Суцільне виконання захоплювального елемента і запорів дозволяє особливо просто здійснювати виготовлення цієї частини контейнера, однак вимагає витрати декількох великих зусиль при виконанні бічної стінки, на якій встановлюється захоплювальний елемент із запорами. В альтернативному варіанті здійснення, в якому захоплювальний елемент і запори є з'єднаними без можливості обертання окремими деталями, хоча і потрібна витрата декількох великих зусиль при виготовленні захоплювального елемента і запорів, однак цей варіант 2 UA 104782 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснення, що включає в себе декілька окремих частин, забезпечує можливість простішого встановлення цих частин на бічній стінці контейнера. Відповідно до винаходу пропонується також, щоб вказана/кожна бічна стінка, на якій встановлені запори, з обох сторін від захоплювального елемента була забезпечена опорами обертання для захоплювального елемента і запорів. Таким чином, забезпечується багаторазове обпирання захоплювального елемента і запорів, що забезпечує високу механічну вантажопідйомність і надійну функцію обертання захоплювального елемента і запорів. При цьому навіть важко навантажений контейнер може без ускладнень і надійно захоплюватися і підійматися за встановлені з можливістю обертання захоплювальні елементи, без небезпеки виривання цих захоплювальних елементів. Переважно опори обертання, відкриті в зовнішньому напрямку із зовнішньої сторони або відкриті у внутрішньому напрямку з внутрішньої сторони, сформовані на бічній стінці і закриті щонайменше однією встановленою на бічній стінці плоскою кришкою. Цей варіант здійснення дозволяє здійснювати виготовлення бічної стінки, забезпеченої запорами і захоплювальним елементом, просто, тому, що бічна стінка виготовляється зі спочатку відкритими в зовнішньому напрямку опорами обертання. У цьому відкритому стані запори і захоплювальний елемент, що являють собою або суцільну частину, або три або більше окремих частин, можуть вставлятися в опори обертання. Після встановлення плоскої кришки або плоских кришок опори обертання закриті, і захоплювальний елемент, а також запори зафіксовані в опорах обертання. Плоска кришка належним чином достатньо міцно і надійно з'єднується з бічною стінкою, наприклад, зварюється, склеюється, з'єднується заклепками, гвинтами або фіксаторами. При цьому плоска кришка може являти собою відособлену, самостійно виготовлену окрему деталь або ж бути виготовлена разом з бічною стінкою, причому тоді доцільно, якщо існує шарнірне з'єднання між плоскою кришкою і бічною стінкою, наприклад, плівковий шарнір, що дозволяє повертати плоску кришку з положення, в якому опори обертання відкриті, в положення, що закриває опори обертання в зовнішньому напрямку. Вибір розмірів і кількості опор обертання здійснюється відповідно до призначення і орієнтується, зокрема, на очікуване навантаження контейнера для транспортування і зберігання при його належному використанні. Замість можливості обертання, для перестановки запорів між замкненим положенням і відкритим положенням вони можуть також мати також можливість зміщення в напрямку їх подовжньої осі і бути механічно з'єднані із захоплювальним елементом так, щоб обертання захоплювального елемента спричиняло осьове зміщення запорів, переважно в протилежні сторони один від одного. У цьому варіанті здійснення запропонованого винаходом контейнера, також зберігається переважне і ергономічно сприятливе обслуговування за допомогою обертових захоплювальних елементів, які є виконавчими елементами запорів; змінюється тільки принцип дії запорів. В іншому варіанті здійснення пропонується до того ж, щоб механічне зчеплення між захоплювальним елементом і відповідними запорами здійснювалося за допомогою щонайменше одного гвинта або ексцентрикової системи. За допомогою цих механічних пристроїв можна технічно простим чином перетворювати обертальний рух захоплювального елемента в осьове зміщення запорів. Щоб ще більше спростити обслуговування контейнера для транспортування і зберігання і забезпечити автоматичне прийняття запірним пристроєм замкненого положення, винаходом пропонується, щоб вказаний/кожний захоплювальний елемент попередньо був навантажений діючим в напрямку фіксації моментом обертання, причому цей момент обертання переважно може створюватися за допомогою щонайменше однієї пружини. Тим самим забезпечується, що захоплювальний елемент у відсутність зовнішнього впливу завжди приймає і зберігає своє замкнене положення. Небажане відмикання запірного пристрою, таким чином, надійно відвернуте. Крім того, відповідно до винаходу передбачено, що вказаний/кожний захоплювальний елемент являє собою багатокомпонентну деталь, одержану методом лиття під тиском, забезпечену поверхнею з м'якого полімерного матеріалу. Поверхня з м'якого полімерного матеріалу служить для одержання протиковзної і приємної на дотик поверхні захоплювального елемента. При цьому трудомісткість багатокомпонентного лиття під тиском залишається переважно низькою, тому що в цьому процесі лиття під тиском повинна виготовлятися не вся бічна стінка, а тільки власне захоплювальний елемент або захоплювальний елемент, що включає в себе два відповідних запори. Окреме виготовлення захоплювального елемента, що включає або не включає в себе запори, дозволяє, крім того, простим способом здійснювати виготовлення захоплювального елемента з іншого матеріалу і/або іншого кольору, ніж інша частина бічної стінки контейнера. 3 UA 104782 C2 5 10 15 20 25 30 35 40 45 50 55 60 Переважне у запропонованого винаходом контейнера також те, що нижче захоплювального отвору не повинні розташовуватися ніякі елементи запірного пристрою, так що поверхня, що знаходиться нижче захоплювального отвору, повністю може використовуватися для тримача етикеток, що служить для вміщення етикеток або супровідних документів предметів, що знаходяться в контейнері. Це особливо переважно у низьких контейнерів. Захоплювальний елемент може бути виконаний замкненим в ободовому напрямку, причому тоді доцільно, якщо він складається з двох окремо виготовлених і потім з'єднаних один з одним, наприклад, зварених або склеєних половин. Альтернативно захоплювальний елемент може бути також виконаний відкритим з одного боку, переважно у верхньому напрямку, причому тоді можливе суцільне виготовлення. З точки зору як можна простішого обслуговування контейнера для транспортування і зберігання доцільно, якщо замикаючий пристрій виконаний так, що для встановлення вгору поворотної бічної стінки або бічних стінок і забезпечення фіксуючого зачеплення між бічними стінками за допомогою запірного пристрою не потрібний активний вплив на ці запірні пристрої, як це власне відомо, про спеціальні контейнери для транспортування і зберігання, забезпечені відкидними бічними стінками. Це може забезпечуватися, зокрема, за рахунок виконання запорів, яке пружинить, так щоб вони автоматично при встановленні вгору бічної стінки потрапляли в своє замкнене положення, без необхідності обертання для цих робочих захоплювальних елементів, що служать виконавчими елементами. Описані вище переваги і властивості контейнера для транспортування і зберігання виявляються особливо добре, якщо контейнер для транспортування і зберігання являє собою контейнер з чотирма відкидними бічними стінками, або контейнер з трьома жорсткими бічними стінками і однієї виконаної у вигляді кришки або забезпеченої кришкою бічною стінкою. У контейнера для транспортування і зберігання з чотирма відкидними бічними стінками доцільно, якщо складання відбувається всередину, що дозволяє розміщувати і транспортувати пустий контейнер з максимально можливою економією місця. У контейнера з виконаною у вигляді кришки або забезпеченою кришкою бічною стінкою доцільно, якщо кришка може повертатися назовні, щоб, наприклад, забезпечити можливість доступу до внутрішньої частини контейнерів у контейнерів, укладених штабелем. Описані вище переваги забезпечуються при цьому незалежно від конкретного варіанта здійснення контейнера з чотирма відкидними бічними стінками або тільки однією поворотною бічною стінкою. Зрозуміло, цей контейнер може також являти собою контейнер з двома або трьома поворотними або відкидними бічними стінками або кришками бічних стінок. Існує також можливість, щоб одна або декілька відкидних бічних стінок містили одну або декілька кришок бічних стінок. Нижче приклади здійснення винаходу пояснюються за допомогою креслення. На фігурах креслення показано: фіг. 1: бічна стінка контейнера на вигляді зовні, забезпечена замикаючим пристроєм і плоскими кришками, фіг. 2: замикаючий пристрій бічної стінки за фіг. 1 у вигляді окремої частини, на такому ж вигляді, фіг. 3: бічна стінка, забезпечена запірним пристроєм, зовні у другому варіанті здійснення, і фіг. 4: запірний пристрій бічної стінки за фіг. 3 у вигляді окремої деталі, частково в подовжньому перерізі, частково на вигляді. На фіг. 1 показана бічна стінка 10 контейнера 1 для транспортування і зберігання, інша частина якого на кресленні не зображена. Для одержання повного контейнера 1 дно, а також три інші бічні стінки за допомогою шарнірів 17 шарнірно з'єднуються одне з одним, в результаті чого тут утворюється потім контейнер 1 з чотирма бічними стінками 10, як це саме по собі відомо. Верхня крайова область 11 зображеної бічної стінки 10 обмежується верхньою крайовою поперечиною 12 з приблизно горизонтальною поверхнею, повернутою вгору при встановленому вгору положенні бічної стінки 10. Крім того, в бічній стінці 10 в напрямку погляду в її подовжньому напрямку в середині знаходиться захоплювальний отвір 14 в формі отвору, який зверху обмежується захоплювальним елементом 41. У випадку контейнера 1 з ідентично виконаною іншою, розташованою навпаки бічною стінкою 10, цей контейнер 1 може захоплюватися і підійматися за два ці захоплювальні елементи 41. Для блокування бічних стінок 10 контейнера 1 в їх піднятому вгору положенні служить запірний пристрій 4, який передбачений на зображеній, на фіг. 1 бічній стінці 10, і точно так само, відносно контейнера 1, на ідентичній, протилежній іншій бічній стінці 10. Замикаючий пристрій 4 складається із захоплювального елемента 41, який тут одночасно є виконавчим 4 UA 104782 C2 5 10 15 20 25 30 35 40 45 50 55 60 елементом 40, що служить для впливу на запірний пристрій 4, і з двох запорів 42. Обидва запори 42 проходять, якщо дивитися в подовжньому напрямку захоплювального елемента 41, в осьовому напрямку в протилежні сторони від нього. Як захоплювальний елемент 41, так і обидва запори 42 встановлені в декількох опорах 43 обертання, так що захоплювальний елемент 41 і запори 42 можуть обертатися навколо своєї подовжньої осі. При цьому обидва запори 42 у варіанті здійснення, показаному на фіг. 1, виконані суцільно із захоплювальним елементом 41. Два зовнішніх в осьовому напрямку кінця 42' двох цих запорів 42 виступають уперед за бічні кромки 15 бічної стінки 10 і в замкнутому стані запірного пристрою 4 вступають в зачеплення з сусідньою, не зображеною на фіг. 1 іншою бічною стінкою контейнера 1. Для відмикання запірного пристрою 4 захоплювальний елемент, що є виконавчим елементом 40-41 повертається працівником навколо себе самого на кут достатньої величини, завдяки чому разом з двома запорами 42 повертаються також їх зовнішні кінці 42'. Таким чином, запори 42 можуть приводитися із замкненого положення у відкрите положення. У прикладі, показаному на фіг. 1, як згадано, захоплювальний елемент 41 і два запори 42 утворюють один суцільний конструктивний елемент. Щоб мати можливість з'єднувати цю частину, яка складається із захоплювального елемента 41 і запорів 42, з бічною стінкою 10, ця стінка спочатку виготовляється з відкритими в зовнішньому напрямку, тобто на повернутій до спостерігача стороні, опорами обертання 43. Після закладення захоплювального елемента 41 і запорів 42 у відкриті опори 43 обертання останнє закривається двома плоскими кришками 44. Плоскі кришки 44 вгорі на фіг. 1 зображені відповідно на вигляді на ту сторону, яка в з'єднаному з бічною стінкою 10 стані повернута до запорів 42. Плоскі кришки 44, наприклад, приварені до іншої частини бічної стінки 10 або склеєні, або з'єднані заклепками або гвинтами, або фіксаторами, завдяки чому у цьому випадку опори 43 обертання закриті зовні. Тоді захоплювальний елемент 41 і запори 42 можуть обертатися тільки навколо своєї подовжньої осі, але не можуть здійснювати більше ніякого іншого руху відносно бічної стінки 10. У цьому стані бічної стінки 10 з встановленими на ній плоскими кришками 44 контейнер 1 може навіть в навантаженому стані захоплюватися за захоплювальні елементи 41 і підійматися, без небезпеки того, що захоплювальний елемент 41 буде вирваний з бічної стінки 10. Згадані вище опори 43 обертання в прикладі, показаному на фіг. 1, виконані в ребрах 16, які проходять по повернутій до спостерігача зовнішній стороні бічної стінки 10 у вертикальному напрямку по всій її висоті. Тому для встановлення або, відповідно, розміщення опор 43 обертання не потрібно ніяких особливих деталей на бічній стінці 10. Нарешті, в нижній області на бічній стінці 10 в середині є також тримач 17 для етикеток, який служить для поміщення етикетки або супровідних документів до предметів або товарів, що транспортуються в контейнері 1. На фіг. 2 показаний запірний пристрій 4, зображений на фіг. 1, окремо, на такому ж вигляді. Центральну частину запірного пристрою 4 утворює захоплювальний елемент 41, який одночасно являє собою виконавчий елемент 40 запірного пристрою 4. Захоплювальний елемент 41 або, відповідно, виконавчий елемент 40 може обертатися навколо своєї подовжньої осі 45. Зліва і праворуч в напрямку погляду в осьовому напрямку захоплювального елемента 41 прилягають два запори 42, які поширюються назовні, виконані суцільно із захоплювальним елементом 41, які разом із захоплювальним елементом 41 можуть обертатися навколо своїх відповідних подовжніх осей 45'. При цьому подовжні осі 45 захоплювального елемента 41 і подовжні осі 45' запорів 42 співпадають. У крайній зовнішній області на кожному замку 42 видний його зовнішній кінець 42', що служить для фіксуючого зачеплення з іншою бічною стінкою контейнера, які розташовані поруч з показаною на фіг. 1 бічною стінкою 10. На фіг. 3 показаний другий приклад контейнера 1 для транспортування і зберігання, у якого є зображена тут бічна стінка 10. Бічна стінка 10, що містить крайову поперечину 12 у верхній крайовій області 11, ребра 16, тримача 17 для етикеток і розташовані з нижньої сторони шарніри, по своєму зовнішньому виконанню відповідає прикладу, показаному на фіг. 1. Відмінність прикладу, показаного на фіг. 3, полягає у виконанні опори 43 обертання, захоплювального елемента 41 і запорів 42. У прикладі, показаному на фіг. 3, захоплювальний елемент 41 спочатку являє собою окремо виготовлений конструктивний елемент, так само, як і два запори 42 є окремо виготовленими деталями. Опори 43 обертання тут виконані у вигляді виготовлених по технології лиття під тиском отворів або виконаного з часом свердлування у вертикальних ребрах 16 на повернутій до спостерігача зовнішній стороні бічної стінки 10. При виготовленні контейнера 1 або бічної стінки 10 спочатку обидва запори 42 в подовжньому напрямку або з боку захоплювального отвору 14, або в протилежному напрямку зовні всовуються у відповідні опори 43 обертання. Після цього монтується захоплювальний елемент 5 UA 104782 C2 5 10 15 20 25 30 35 40 45 50 55 60 41 і з'єднується при цьому без можливості обертання з двома запорами 42. Таким чином, необхідність в зображених і описаних на фіг. 1 плоских кришках в прикладі, показаному на фіг. 3, відпадає. Також в прикладі, показаному на фіг. 3, завдяки розташуванню декількох опор 43 обертання в різних ребрах 16 забезпечується, що контейнер 1 навіть в навантаженому стані може захоплюватися за захоплювальні елементи 41 і перенестися безпечним чином і без ризику виривання. Для звільнення запірного пристрою 4 з його замкненого положення тут також захоплювальний елемент 41, що служить виконавчим елементом 40, повертається навколо себе самого, завдяки чому також з'єднані з ним без можливості обертання запори 42 повертаються навколо самих себе. Таким чином, зовнішні кінці 42' запорів переводяться з положення зачеплення в звільнене положення. Щоб запірний пристрій 4 автоматично приймав і зберігав своє замкнене положення, захоплювальний елемент 41 або запори 42 можуть бути забезпечені одним або декількома пристроями, призначеними для створення моменту обертання в замикаючому пристрої, наприклад, пружиною, приховано розташованою всередині виконавчого елемента 40. На фіг. 4 окремо показаний запірний пристрій 4, зображений на фіг. 3, причому тут захоплювальний елемент 41, що служить виконавчим елементом 40, показаний в подовжньому перерізі або, відповідно, на вигляді першої половини захоплювального елемента 41. Захоплювальний елемент 41 зображений в середній частині фіг. 4 і складається переважно з двох дзеркально-симетричних половин, причому на фіг. 4 погляд впаде на верхню сторону однієї половини. У цьому відкритому стані першої половини захоплювального елемента 41 обидва запори 42 своїми повернутими до захоплювального елемента 41 кінцевими областями можуть закладатися в першу половину захоплювального елемента 41 у відповідні виїмки. Після встановлення другої половини захоплювального елемента 41 і з'єднання двох цих половин з утворенням готового захоплювального елемента 41 два запори 42 за допомогою геометричного і/або силового замикання без можливості обертання з'єднані із захоплювальним елементом 41. При цьому і тут в змонтованому стані запірного пристрою 4 подовжня вісь 45 захоплювального елемента 41 і подовжні осі 45' запорів 42 співпадають. Подовжні осі 45, 45' при приведенні в дію запірного пристрою 4 одночасно утворюють осі обертання, навколо яких обертаються захоплювальний елемент 41 і запори 42. У крайній лівій і крайній правій області на фіг. 4 видні також два зовнішніх кінці 42' запорів, що служать для зачеплення з сусідньою бічною стінкою. З'єднання двох половин захоплювального елемента 41 з утворенням готового захоплювального елемента 41 відбувається, як і у описаних вище плоских кришок 44, переважно за допомогою зварювання або склеювання, або з'єднання гвинтами або заклепкам, або фіксаторами. ФОРМУЛА ВИНАХОДУ 1. Контейнер (1) для транспортування і зберігання, що має прямокутне дно, чотири бічні стінки (10), з яких щонайменше одна виконана повністю поворотною або виконана щонайменше з однією поворотною частиною стінки, і щонайменше один регульований запірний пристрій (4), причому, коли запірний пристрій (4) знаходиться в замкненому положенні, цей пристрій утримує щонайменше одну поворотну бічну стінку (10) в її піднятому вгору робочому положенні в рознімному зачепленні з сусідніми бічними стінками (10) або утримує щонайменше одну поворотну частину стінки в її закритому положенні в рознімному зачепленні з іншою частиною бічної стінки (10), причому коли запірний пристрій (4) знаходиться у відкритому положенні, щонайменше одна поворотна бічна стінка (10) знаходиться поза зачепленням з іншими бічними стінками (10) або щонайменше одна поворотна частина стінки знаходиться поза зачепленням з іншою частиною бічної стінки (10), причому для запірного пристрою (4) передбачений виконавчий елемент (40), що служить для перестановки запірного пристрою (4), причому щонайменше в забезпеченій запірним пристроєм (4) бічній стінці (10) є захоплювальний отвір (14), забезпечений захоплюваним рукою захоплювальним елементом (41), який обмежує цей отвір зверху, який відрізняється тим, що захоплювальний елемент (41) встановлений у відповідній бічній стінці (10) з можливістю обертання навколо своєї подовжньої осі (45), яка проходить паралельно верхній кромці бічної стінки (10), що служить віссю обертання, і є виконавчим елементом (40), що служить для перестановки запірного пристрою (4), причому шляхом обертання захоплювального елемента (41) навколо його подовжньої осі і осі (45) обертання запірний пристрій (4) може переставлятися щонайменше зі свого замкненого положення в своє відкрите положення. 6 UA 104782 C2 5 10 15 20 25 30 35 40 2. Контейнер для транспортування і зберігання за п. 1, який відрізняється тим, що запірний пристрій (4) містить два запори (42), що проходять в протилежні сторони від захоплювального елемента (41) в його подовжньому напрямку (45). 3. Контейнер для транспортування і зберігання за п. 2, який відрізняється тим, що запори (42) для їх перестановки між замкненим положенням і відкритим положенням можуть повертатися навколо своєї подовжньої осі (45'), що є віссю обертання. 4. Контейнер для транспортування і зберігання за п. 3, який відрізняється тим, що вісь (45) обертання захоплювального елемента (41) і осі (45') обертання запорів (42) співпадають. 5. Контейнер для транспортування і зберігання за п. 3 або 4, який відрізняється тим, що кожний запор (42) забезпечений щонайменше одним кулачком, який при повороті запору (42) в напрямку відмикання відхиляє його зовнішній кінець (42') упоперек його подовжнього напрямку. 6. Контейнер для транспортування і зберігання за одним з пп. 3-5, який відрізняється тим, що запори (42) виконані суцільно із захоплювальним елементом (41) або являють собою окремі деталі, з'єднані із захоплювальним елементом (41) без можливості обертання. 7. Контейнер для транспортування і зберігання за одним з пп. 3-6, який відрізняється тим, що вказана або кожна бічна стінка (10), на якій встановлені запори (42), з обох сторін від захоплювального елемента (41) забезпечені опорами (43) обертання для захоплювального елемента (41) і запорів (42). 8. Контейнер для транспортування і зберігання за п. 7, який відрізняється тим, що опори (43) обертання, відкриті в зовнішньому напрямку із зовнішньої сторони або відкриті у внутрішньому напрямку з внутрішньої сторони, сформовані на бічній стінці (10) і закриті щонайменше однією плоскою кришкою (44), встановленою на бічній стінці (10). 9. Контейнер для транспортування і зберігання за п. 2, який відрізняється тим, що запори (42) для їх перестановки між замкненим положенням і відкритим положенням мають можливість зміщення в напрямку їх подовжньої осі (45') і механічно з'єднані із захоплювальним елементом (41) так, що поворот захоплювального елемента (41) спричиняє осьове зміщення запорів (42), переважно в протилежні сторони один від одного. 10. Контейнер для транспортування і зберігання за п. 9, який відрізняється тим, що механічне зчеплення між захоплювальним елементом (41) і відповідними запорами (42) здійснюється за допомогою щонайменше однієї гвинтової або ексцентрикової системи. 11. Контейнер для транспортування і зберігання за одним з пп. 1-10, який відрізняється тим, що вказаний або кожний захоплювальний елемент (41) попередньо навантажені діючим в напрямку замикання моментом обертання, причому цей момент обертання може утворюватися переважно за допомогою щонайменше однієї пружини. 12. Контейнер для транспортування і зберігання за одним з пп. 1-11, який відрізняється тим, що вказаний або кожний захоплювальний елемент (41) являють собою багатокомпонентну деталь, одержану методом лиття під тиском, забезпечену поверхнею з м'якого полімерного матеріалу. 13. Контейнер для транспортування і зберігання за одним з пп. 1-12, який відрізняється тим, що контейнер (1) являє собою контейнер, що має чотири відкидні бічні стінки (10) і два запірні пристрої (4) на двох протилежних бічних стінках (10), або контейнер (1), що має три жорсткі бічні стінки і одну виконану у вигляді кришки поворотну бічну стінку (10). 7 UA 104782 C2 8 UA 104782 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
