Кришка для скороварки

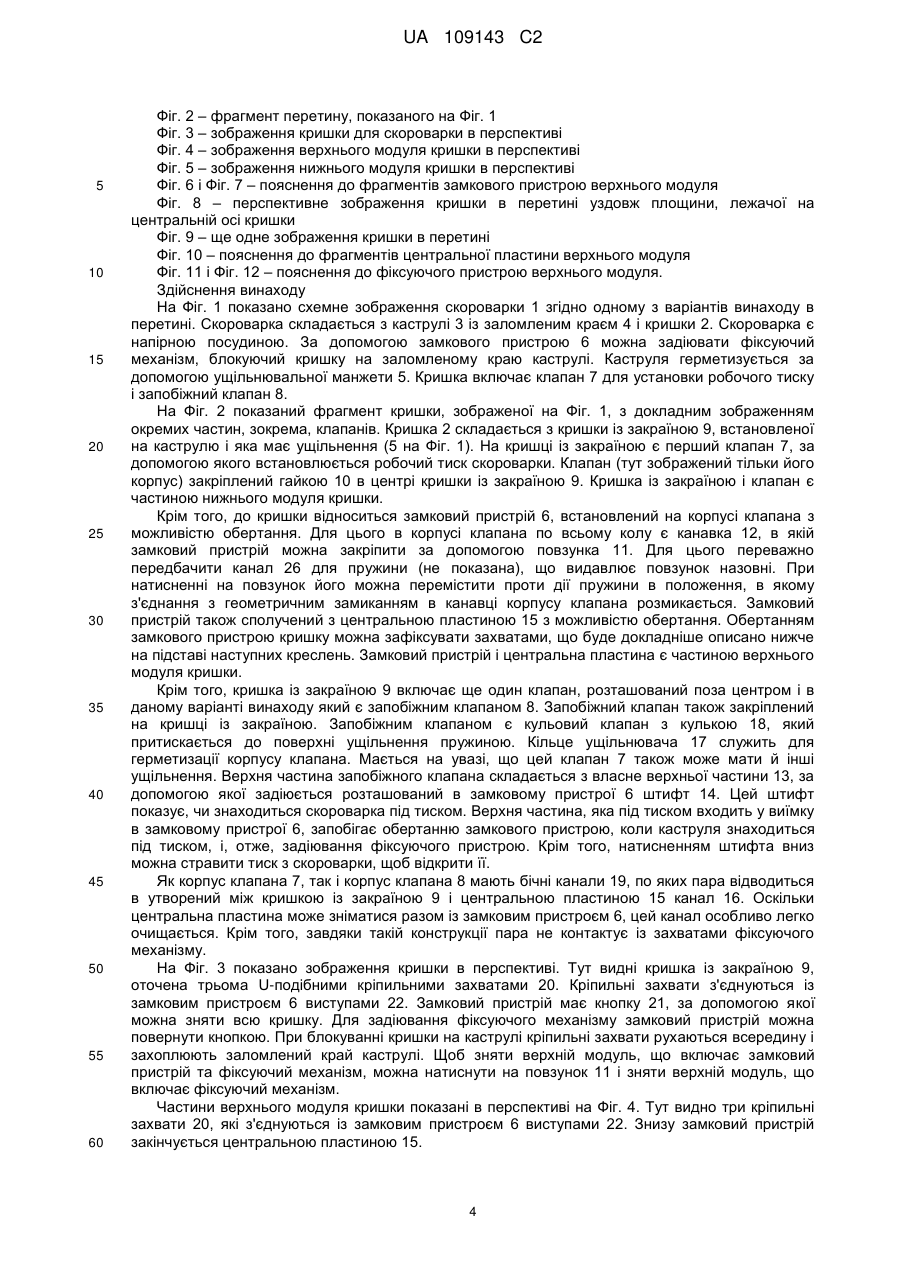

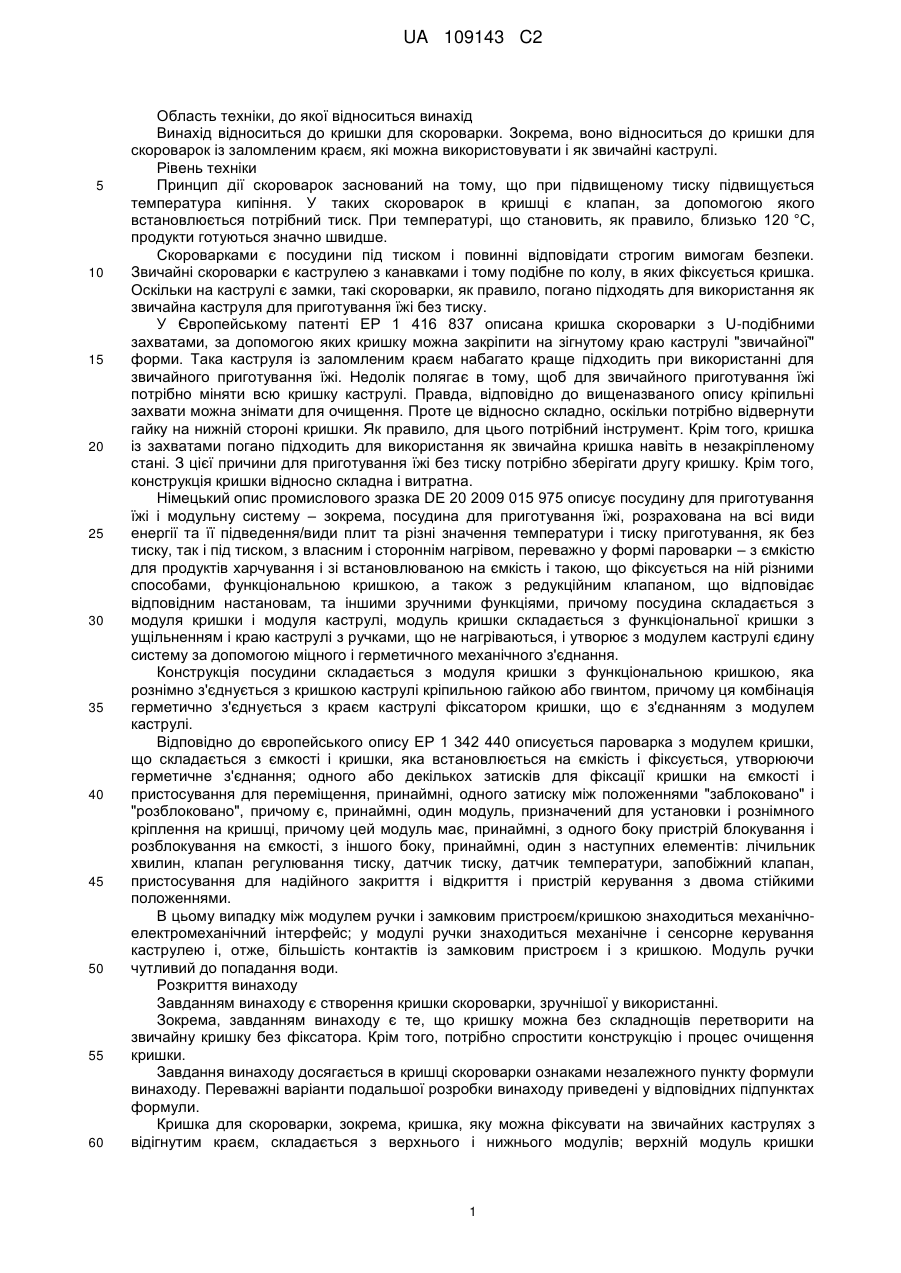

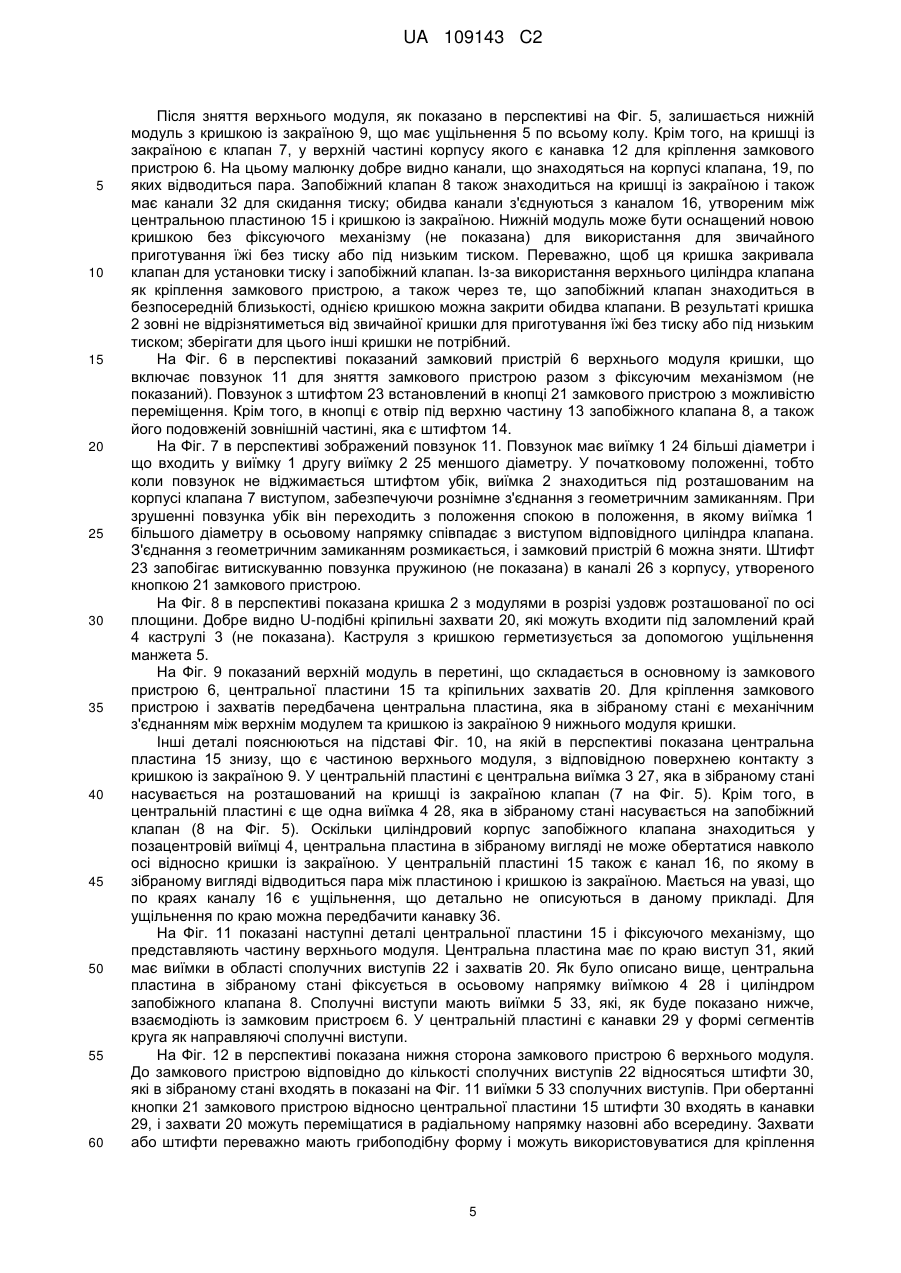

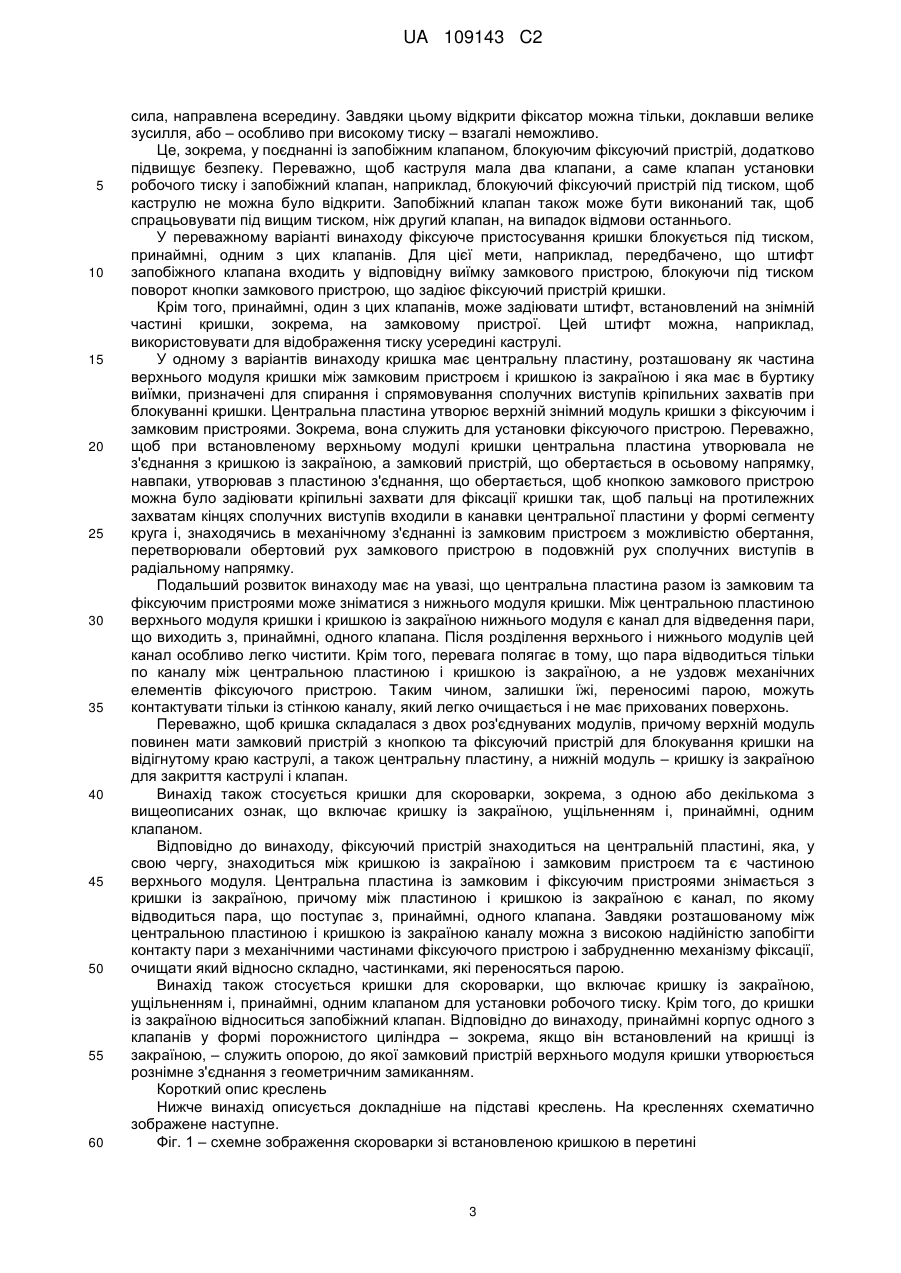

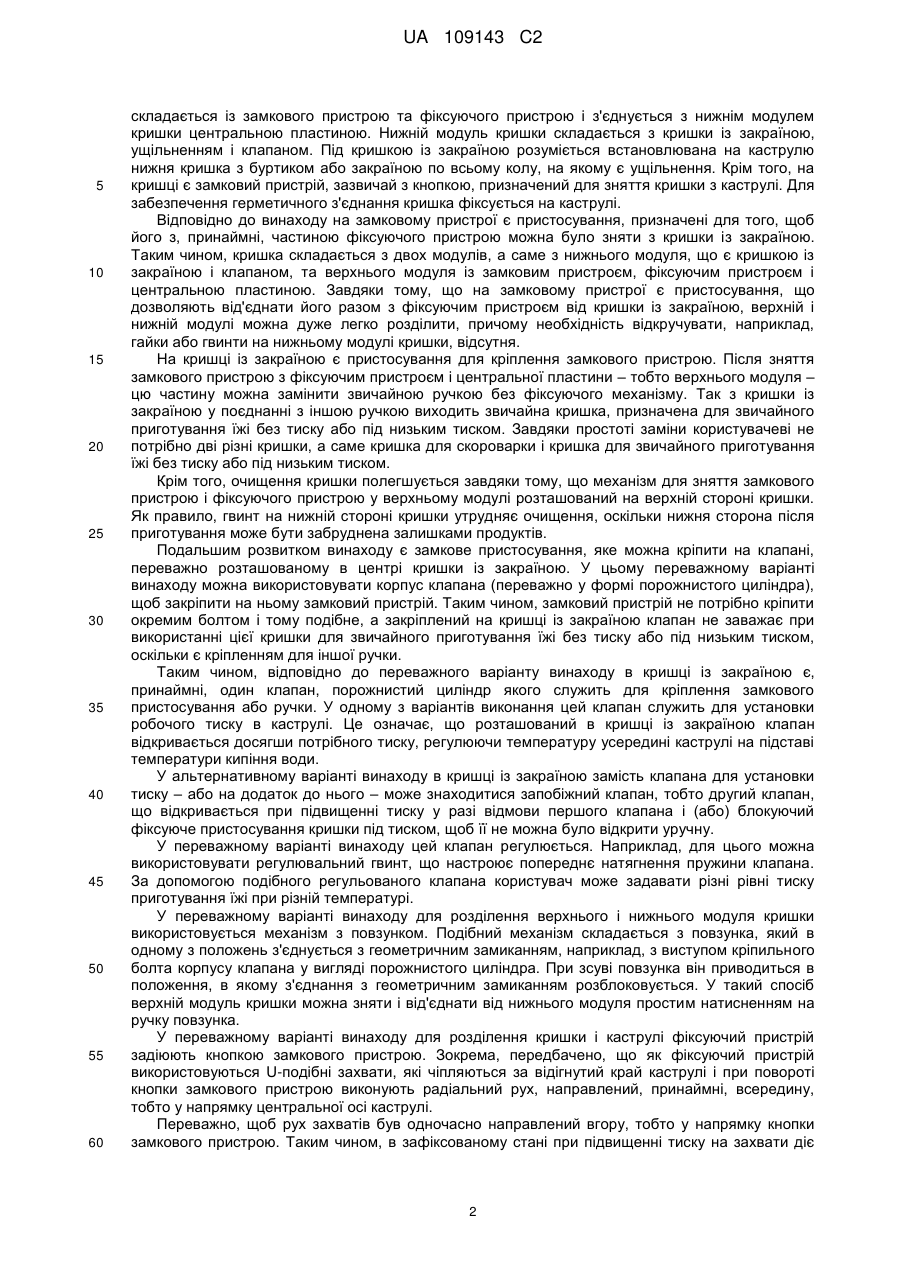

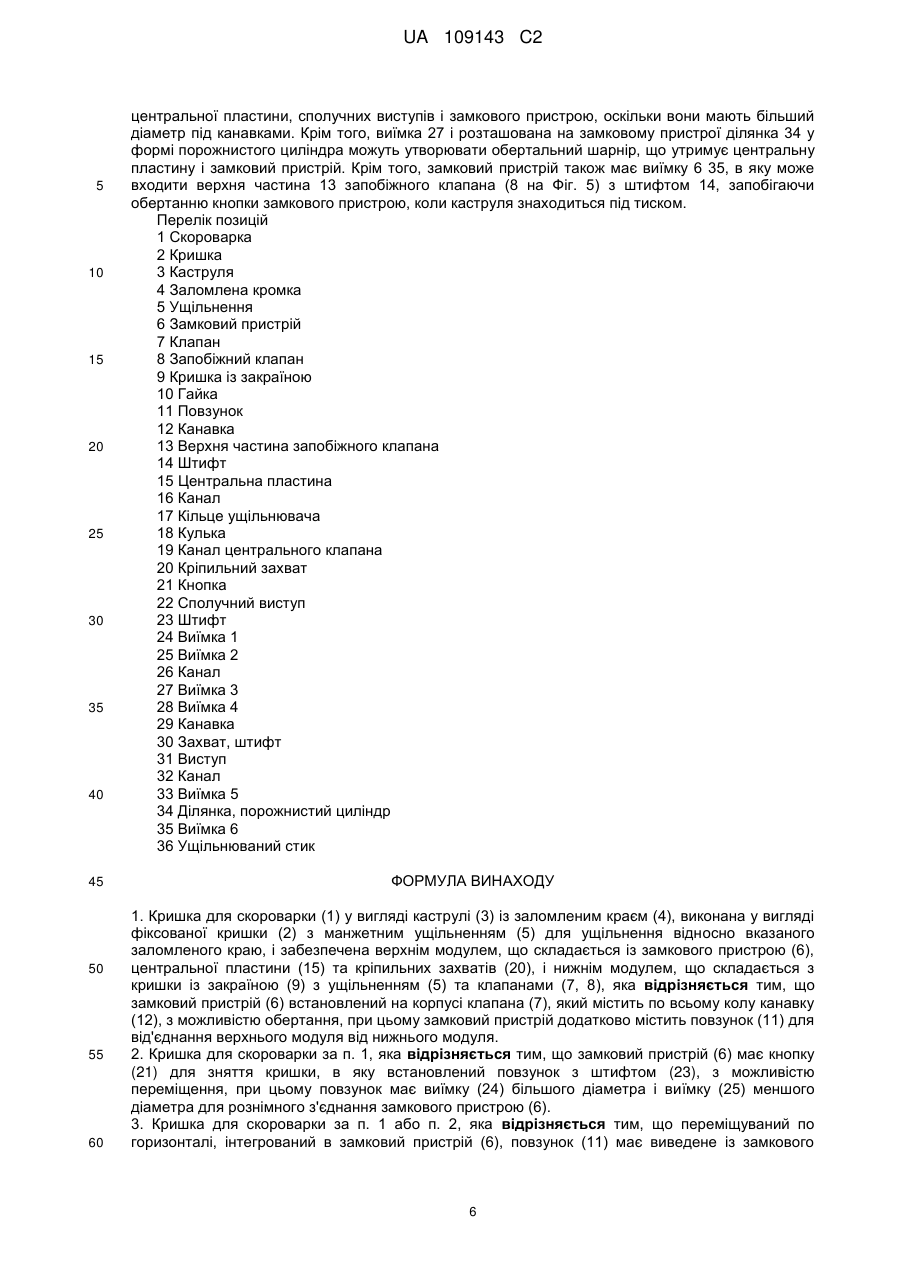

Реферат: Винахід стосується кришки для скороварки, зокрема стосується кришки для скороварки із заломленим краєм, яку можна використовувати і як звичайну каструлю. Кришка для скороварки (1) у вигляді каструлі (3) із заломленим краєм (4) виконана у вигляді фіксованої кришки (2) з манжетним ущільненням (5), для ущільнення відносно вказаного заломленого краю, і забезпечена верхнім модулем, що складається із замкового пристрою (6), центральної пластини (15) та кріпильних захватів (20), і нижнім модулем, що складається з кришки із закраїною (9) з ущільненням (5) та клапанами (7, 8). Замковий пристрій (6) встановлений на корпусі клапана 7, який містить по всьому колу канавку 12, з можливістю обертання. Замковий пристрій додатково містить повзунок 11 для від'єднання верхнього модуля від нижнього модуля. Винахід забезпечує спрощення конструкції, спрощення процесу очищення кришки та зручність у використанні. UA 109143 C2 (12) UA 109143 C2 UA 109143 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки, до якої відноситься винахід Винахід відноситься до кришки для скороварки. Зокрема, воно відноситься до кришки для скороварок із заломленим краєм, які можна використовувати і як звичайні каструлі. Рівень техніки Принцип дії скороварок заснований на тому, що при підвищеному тиску підвищується температура кипіння. У таких скороварок в кришці є клапан, за допомогою якого встановлюється потрібний тиск. При температурі, що становить, як правило, близько 120 °C, продукти готуються значно швидше. Скороварками є посудини під тиском і повинні відповідати строгим вимогам безпеки. Звичайні скороварки є каструлею з канавками і тому подібне по колу, в яких фіксується кришка. Оскільки на каструлі є замки, такі скороварки, як правило, погано підходять для використання як звичайна каструля для приготування їжі без тиску. У Європейському патенті EP 1 416 837 описана кришка скороварки з U-подібними захватами, за допомогою яких кришку можна закріпити на зігнутому краю каструлі "звичайної" форми. Така каструля із заломленим краєм набагато краще підходить при використанні для звичайного приготування їжі. Недолік полягає в тому, щоб для звичайного приготування їжі потрібно міняти всю кришку каструлі. Правда, відповідно до вищеназваного опису кріпильні захвати можна знімати для очищення. Проте це відносно складно, оскільки потрібно відвернути гайку на нижній стороні кришки. Як правило, для цього потрібний інструмент. Крім того, кришка із захватами погано підходить для використання як звичайна кришка навіть в незакріпленому стані. З цієї причини для приготування їжі без тиску потрібно зберігати другу кришку. Крім того, конструкція кришки відносно складна і витратна. Німецький опис промислового зразка DE 20 2009 015 975 описує посудину для приготування їжі і модульну систему – зокрема, посудина для приготування їжі, розрахована на всі види енергії та її підведення/види плит та різні значення температури і тиску приготування, як без тиску, так і під тиском, з власним і стороннім нагрівом, переважно у формі пароварки – з ємкістю для продуктів харчування і зі встановлюваною на ємкість і такою, що фіксується на ній різними способами, функціональною кришкою, а також з редукційним клапаном, що відповідає відповідним настановам, та іншими зручними функціями, причому посудина складається з модуля кришки і модуля каструлі, модуль кришки складається з функціональної кришки з ущільненням і краю каструлі з ручками, що не нагріваються, і утворює з модулем каструлі єдину систему за допомогою міцного і герметичного механічного з'єднання. Конструкція посудини складається з модуля кришки з функціональною кришкою, яка рознімно з'єднується з кришкою каструлі кріпильною гайкою або гвинтом, причому ця комбінація герметично з'єднується з краєм каструлі фіксатором кришки, що є з'єднанням з модулем каструлі. Відповідно до європейського опису EP 1 342 440 описується пароварка з модулем кришки, що складається з ємкості і кришки, яка встановлюється на ємкість і фіксується, утворюючи герметичне з'єднання; одного або декількох затисків для фіксації кришки на ємкості і пристосування для переміщення, принаймні, одного затиску між положеннями "заблоковано" і "розблоковано", причому є, принаймні, один модуль, призначений для установки і рознімного кріплення на кришці, причому цей модуль має, принаймні, з одного боку пристрій блокування і розблокування на ємкості, з іншого боку, принаймні, один з наступних елементів: лічильник хвилин, клапан регулювання тиску, датчик тиску, датчик температури, запобіжний клапан, пристосування для надійного закриття і відкриття і пристрій керування з двома стійкими положеннями. В цьому випадку між модулем ручки і замковим пристроєм/кришкою знаходиться механічноелектромеханічний інтерфейс; у модулі ручки знаходиться механічне і сенсорне керування каструлею і, отже, більшість контактів із замковим пристроєм і з кришкою. Модуль ручки чутливий до попадання води. Розкриття винаходу Завданням винаходу є створення кришки скороварки, зручнішої у використанні. Зокрема, завданням винаходу є те, що кришку можна без складнощів перетворити на звичайну кришку без фіксатора. Крім того, потрібно спростити конструкцію і процес очищення кришки. Завдання винаходу досягається в кришці скороварки ознаками незалежного пункту формули винаходу. Переважні варіанти подальшої розробки винаходу приведені у відповідних підпунктах формули. Кришка для скороварки, зокрема, кришка, яку можна фіксувати на звичайних каструлях з відігнутим краєм, складається з верхнього і нижнього модулів; верхній модуль кришки 1 UA 109143 C2 5 10 15 20 25 30 35 40 45 50 55 60 складається із замкового пристрою та фіксуючого пристрою і з'єднується з нижнім модулем кришки центральною пластиною. Нижній модуль кришки складається з кришки із закраїною, ущільненням і клапаном. Під кришкою із закраїною розуміється встановлювана на каструлю нижня кришка з буртиком або закраїною по всьому колу, на якому є ущільнення. Крім того, на кришці є замковий пристрій, зазвичай з кнопкою, призначений для зняття кришки з каструлі. Для забезпечення герметичного з'єднання кришка фіксується на каструлі. Відповідно до винаходу на замковому пристрої є пристосування, призначені для того, щоб його з, принаймні, частиною фіксуючого пристрою можна було зняти з кришки із закраїною. Таким чином, кришка складається з двох модулів, а саме з нижнього модуля, що є кришкою із закраїною і клапаном, та верхнього модуля із замковим пристроєм, фіксуючим пристроєм і центральною пластиною. Завдяки тому, що на замковому пристрої є пристосування, що дозволяють від'єднати його разом з фіксуючим пристроєм від кришки із закраїною, верхній і нижній модулі можна дуже легко розділити, причому необхідність відкручувати, наприклад, гайки або гвинти на нижньому модулі кришки, відсутня. На кришці із закраїною є пристосування для кріплення замкового пристрою. Після зняття замкового пристрою з фіксуючим пристроєм і центральної пластини – тобто верхнього модуля – цю частину можна замінити звичайною ручкою без фіксуючого механізму. Так з кришки із закраїною у поєднанні з іншою ручкою виходить звичайна кришка, призначена для звичайного приготування їжі без тиску або під низьким тиском. Завдяки простоті заміни користувачеві не потрібно дві різні кришки, а саме кришка для скороварки і кришка для звичайного приготування їжі без тиску або під низьким тиском. Крім того, очищення кришки полегшується завдяки тому, що механізм для зняття замкового пристрою і фіксуючого пристрою у верхньому модулі розташований на верхній стороні кришки. Як правило, гвинт на нижній стороні кришки утрудняє очищення, оскільки нижня сторона після приготування може бути забруднена залишками продуктів. Подальшим розвитком винаходу є замкове пристосування, яке можна кріпити на клапані, переважно розташованому в центрі кришки із закраїною. У цьому переважному варіанті винаходу можна використовувати корпус клапана (переважно у формі порожнистого циліндра), щоб закріпити на ньому замковий пристрій. Таким чином, замковий пристрій не потрібно кріпити окремим болтом і тому подібне, а закріплений на кришці із закраїною клапан не заважає при використанні цієї кришки для звичайного приготування їжі без тиску або під низьким тиском, оскільки є кріпленням для іншої ручки. Таким чином, відповідно до переважного варіанту винаходу в кришці із закраїною є, принаймні, один клапан, порожнистий циліндр якого служить для кріплення замкового пристосування або ручки. У одному з варіантів виконання цей клапан служить для установки робочого тиску в каструлі. Це означає, що розташований в кришці із закраїною клапан відкривається досягши потрібного тиску, регулюючи температуру усередині каструлі на підставі температури кипіння води. У альтернативному варіанті винаходу в кришці із закраїною замість клапана для установки тиску – або на додаток до нього – може знаходитися запобіжний клапан, тобто другий клапан, що відкривається при підвищенні тиску у разі відмови першого клапана і (або) блокуючий фіксуюче пристосування кришки під тиском, щоб її не можна було відкрити уручну. У переважному варіанті винаходу цей клапан регулюється. Наприклад, для цього можна використовувати регулювальний гвинт, що настроює попереднє натягнення пружини клапана. За допомогою подібного регульованого клапана користувач може задавати різні рівні тиску приготування їжі при різній температурі. У переважному варіанті винаходу для розділення верхнього і нижнього модуля кришки використовується механізм з повзунком. Подібний механізм складається з повзунка, який в одному з положень з'єднується з геометричним замиканням, наприклад, з виступом кріпильного болта корпусу клапана у вигляді порожнистого циліндра. При зсуві повзунка він приводиться в положення, в якому з'єднання з геометричним замиканням розблоковується. У такий спосіб верхній модуль кришки можна зняти і від'єднати від нижнього модуля простим натисненням на ручку повзунка. У переважному варіанті винаходу для розділення кришки і каструлі фіксуючий пристрій задіюють кнопкою замкового пристрою. Зокрема, передбачено, що як фіксуючий пристрій використовуються U-подібні захвати, які чіпляються за відігнутий край каструлі і при повороті кнопки замкового пристрою виконують радіальний рух, направлений, принаймні, всередину, тобто у напрямку центральної осі каструлі. Переважно, щоб рух захватів був одночасно направлений вгору, тобто у напрямку кнопки замкового пристрою. Таким чином, в зафіксованому стані при підвищенні тиску на захвати діє 2 UA 109143 C2 5 10 15 20 25 30 35 40 45 50 55 60 сила, направлена всередину. Завдяки цьому відкрити фіксатор можна тільки, доклавши велике зусилля, або – особливо при високому тиску – взагалі неможливо. Це, зокрема, у поєднанні із запобіжним клапаном, блокуючим фіксуючий пристрій, додатково підвищує безпеку. Переважно, щоб каструля мала два клапани, а саме клапан установки робочого тиску і запобіжний клапан, наприклад, блокуючий фіксуючий пристрій під тиском, щоб каструлю не можна було відкрити. Запобіжний клапан також може бути виконаний так, щоб спрацьовувати під вищим тиском, ніж другий клапан, на випадок відмови останнього. У переважному варіанті винаходу фіксуюче пристосування кришки блокується під тиском, принаймні, одним з цих клапанів. Для цієї мети, наприклад, передбачено, що штифт запобіжного клапана входить у відповідну виїмку замкового пристрою, блокуючи під тиском поворот кнопки замкового пристрою, що задіює фіксуючий пристрій кришки. Крім того, принаймні, один з цих клапанів, може задіювати штифт, встановлений на знімній частині кришки, зокрема, на замковому пристрої. Цей штифт можна, наприклад, використовувати для відображення тиску усередині каструлі. У одному з варіантів винаходу кришка має центральну пластину, розташовану як частина верхнього модуля кришки між замковим пристроєм і кришкою із закраїною і яка має в буртику виїмки, призначені для спирання і спрямовування сполучних виступів кріпильних захватів при блокуванні кришки. Центральна пластина утворює верхній знімний модуль кришки з фіксуючим і замковим пристроями. Зокрема, вона служить для установки фіксуючого пристрою. Переважно, щоб при встановленому верхньому модулі кришки центральна пластина утворювала не з'єднання з кришкою із закраїною, а замковий пристрій, що обертається в осьовому напрямку, навпаки, утворював з пластиною з'єднання, що обертається, щоб кнопкою замкового пристрою можна було задіювати кріпильні захвати для фіксації кришки так, щоб пальці на протилежних захватам кінцях сполучних виступів входили в канавки центральної пластини у формі сегменту круга і, знаходячись в механічному з'єднанні із замковим пристроєм з можливістю обертання, перетворювали обертовий рух замкового пристрою в подовжній рух сполучних виступів в радіальному напрямку. Подальший розвиток винаходу має на увазі, що центральна пластина разом із замковим та фіксуючим пристроями може зніматися з нижнього модуля кришки. Між центральною пластиною верхнього модуля кришки і кришкою із закраїною нижнього модуля є канал для відведення пари, що виходить з, принаймні, одного клапана. Після розділення верхнього і нижнього модулів цей канал особливо легко чистити. Крім того, перевага полягає в тому, що пара відводиться тільки по каналу між центральною пластиною і кришкою із закраїною, а не уздовж механічних елементів фіксуючого пристрою. Таким чином, залишки їжі, переносимі парою, можуть контактувати тільки із стінкою каналу, який легко очищається і не має прихованих поверхонь. Переважно, щоб кришка складалася з двох роз'єднуваних модулів, причому верхній модуль повинен мати замковий пристрій з кнопкою та фіксуючий пристрій для блокування кришки на відігнутому краю каструлі, а також центральну пластину, а нижній модуль – кришку із закраїною для закриття каструлі і клапан. Винахід також стосується кришки для скороварки, зокрема, з одною або декількома з вищеописаних ознак, що включає кришку із закраїною, ущільненням і, принаймні, одним клапаном. Відповідно до винаходу, фіксуючий пристрій знаходиться на центральній пластині, яка, у свою чергу, знаходиться між кришкою із закраїною і замковим пристроєм та є частиною верхнього модуля. Центральна пластина із замковим і фіксуючим пристроями знімається з кришки із закраїною, причому між пластиною і кришкою із закраїною є канал, по якому відводиться пара, що поступає з, принаймні, одного клапана. Завдяки розташованому між центральною пластиною і кришкою із закраїною каналу можна з високою надійністю запобігти контакту пари з механічними частинами фіксуючого пристрою і забрудненню механізму фіксації, очищати який відносно складно, частинками, які переносяться парою. Винахід також стосується кришки для скороварки, що включає кришку із закраїною, ущільненням і, принаймні, одним клапаном для установки робочого тиску. Крім того, до кришки із закраїною відноситься запобіжний клапан. Відповідно до винаходу, принаймні корпус одного з клапанів у формі порожнистого циліндра – зокрема, якщо він встановлений на кришці із закраїною, – служить опорою, до якої замковий пристрій верхнього модуля кришки утворюється рознімне з'єднання з геометричним замиканням. Короткий опис креслень Нижче винахід описується докладніше на підставі креслень. На кресленнях схематично зображене наступне. Фіг. 1 – схемне зображення скороварки зі встановленою кришкою в перетині 3 UA 109143 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 2 – фрагмент перетину, показаного на Фіг. 1 Фіг. 3 – зображення кришки для скороварки в перспективі Фіг. 4 – зображення верхнього модуля кришки в перспективі Фіг. 5 – зображення нижнього модуля кришки в перспективі Фіг. 6 і Фіг. 7 – пояснення до фрагментів замкового пристрою верхнього модуля Фіг. 8 – перспективне зображення кришки в перетині уздовж площини, лежачої на центральній осі кришки Фіг. 9 – ще одне зображення кришки в перетині Фіг. 10 – пояснення до фрагментів центральної пластини верхнього модуля Фіг. 11 і Фіг. 12 – пояснення до фіксуючого пристрою верхнього модуля. Здійснення винаходу На Фіг. 1 показано схемне зображення скороварки 1 згідно одному з варіантів винаходу в перетині. Скороварка складається з каструлі 3 із заломленим краєм 4 і кришки 2. Скороварка є напірною посудиною. За допомогою замкового пристрою 6 можна задіювати фіксуючий механізм, блокуючий кришку на заломленому краю каструлі. Каструля герметизується за допомогою ущільнювальної манжети 5. Кришка включає клапан 7 для установки робочого тиску і запобіжний клапан 8. На Фіг. 2 показаний фрагмент кришки, зображеної на Фіг. 1, з докладним зображенням окремих частин, зокрема, клапанів. Кришка 2 складається з кришки із закраїною 9, встановленої на каструлю і яка має ущільнення (5 на Фіг. 1). На кришці із закраїною є перший клапан 7, за допомогою якого встановлюється робочий тиск скороварки. Клапан (тут зображений тільки його корпус) закріплений гайкою 10 в центрі кришки із закраїною 9. Кришка із закраїною і клапан є частиною нижнього модуля кришки. Крім того, до кришки відноситься замковий пристрій 6, встановлений на корпусі клапана з можливістю обертання. Для цього в корпусі клапана по всьому колу є канавка 12, в якій замковий пристрій можна закріпити за допомогою повзунка 11. Для цього переважно передбачити канал 26 для пружини (не показана), що видавлює повзунок назовні. При натисненні на повзунок його можна перемістити проти дії пружини в положення, в якому з'єднання з геометричним замиканням в канавці корпусу клапана розмикається. Замковий пристрій також сполучений з центральною пластиною 15 з можливістю обертання. Обертанням замкового пристрою кришку можна зафіксувати захватами, що буде докладніше описано нижче на підставі наступних креслень. Замковий пристрій і центральна пластина є частиною верхнього модуля кришки. Крім того, кришка із закраїною 9 включає ще один клапан, розташований поза центром і в даному варіанті винаходу який є запобіжним клапаном 8. Запобіжний клапан також закріплений на кришці із закраїною. Запобіжним клапаном є кульовий клапан з кулькою 18, який притискається до поверхні ущільнення пружиною. Кільце ущільнювача 17 служить для герметизації корпусу клапана. Мається на увазі, що цей клапан 7 також може мати й інші ущільнення. Верхня частина запобіжного клапана складається з власне верхньої частини 13, за допомогою якої задіюється розташований в замковому пристрої 6 штифт 14. Цей штифт показує, чи знаходиться скороварка під тиском. Верхня частина, яка під тиском входить у виїмку в замковому пристрої 6, запобігає обертанню замкового пристрою, коли каструля знаходиться під тиском, і, отже, задіювання фіксуючого пристрою. Крім того, натисненням штифта вниз можна стравити тиск з скороварки, щоб відкрити її. Як корпус клапана 7, так і корпус клапана 8 мають бічні канали 19, по яких пара відводиться в утворений між кришкою із закраїною 9 і центральною пластиною 15 канал 16. Оскільки центральна пластина може зніматися разом із замковим пристроєм 6, цей канал особливо легко очищається. Крім того, завдяки такій конструкції пара не контактує із захватами фіксуючого механізму. На Фіг. 3 показано зображення кришки в перспективі. Тут видні кришка із закраїною 9, оточена трьома U-подібними кріпильними захватами 20. Кріпильні захвати з'єднуються із замковим пристроєм 6 виступами 22. Замковий пристрій має кнопку 21, за допомогою якої можна зняти всю кришку. Для задіювання фіксуючого механізму замковий пристрій можна повернути кнопкою. При блокуванні кришки на каструлі кріпильні захвати рухаються всередину і захоплюють заломлений край каструлі. Щоб зняти верхній модуль, що включає замковий пристрій та фіксуючий механізм, можна натиснути на повзунок 11 і зняти верхній модуль, що включає фіксуючий механізм. Частини верхнього модуля кришки показані в перспективі на Фіг. 4. Тут видно три кріпильні захвати 20, які з'єднуються із замковим пристроєм 6 виступами 22. Знизу замковий пристрій закінчується центральною пластиною 15. 4 UA 109143 C2 5 10 15 20 25 30 35 40 45 50 55 60 Після зняття верхнього модуля, як показано в перспективі на Фіг. 5, залишається нижній модуль з кришкою із закраїною 9, що має ущільнення 5 по всьому колу. Крім того, на кришці із закраїною є клапан 7, у верхній частині корпусу якого є канавка 12 для кріплення замкового пристрою 6. На цьому малюнку добре видно канали, що знаходяться на корпусі клапана, 19, по яких відводиться пара. Запобіжний клапан 8 також знаходиться на кришці із закраїною і також має канали 32 для скидання тиску; обидва канали з'єднуються з каналом 16, утвореним між центральною пластиною 15 і кришкою із закраїною. Нижній модуль може бути оснащений новою кришкою без фіксуючого механізму (не показана) для використання для звичайного приготування їжі без тиску або під низьким тиском. Переважно, щоб ця кришка закривала клапан для установки тиску і запобіжний клапан. Із-за використання верхнього циліндра клапана як кріплення замкового пристрою, а також через те, що запобіжний клапан знаходиться в безпосередній близькості, однією кришкою можна закрити обидва клапани. В результаті кришка 2 зовні не відрізнятиметься від звичайної кришки для приготування їжі без тиску або під низьким тиском; зберігати для цього інші кришки не потрібний. На Фіг. 6 в перспективі показаний замковий пристрій 6 верхнього модуля кришки, що включає повзунок 11 для зняття замкового пристрою разом з фіксуючим механізмом (не показаний). Повзунок з штифтом 23 встановлений в кнопці 21 замкового пристрою з можливістю переміщення. Крім того, в кнопці є отвір під верхню частину 13 запобіжного клапана 8, а також його подовженій зовнішній частині, яка є штифтом 14. На Фіг. 7 в перспективі зображений повзунок 11. Повзунок має виїмку 1 24 більші діаметри і що входить у виїмку 1 другу виїмку 2 25 меншого діаметру. У початковому положенні, тобто коли повзунок не віджимається штифтом убік, виїмка 2 знаходиться під розташованим на корпусі клапана 7 виступом, забезпечуючи рознімне з'єднання з геометричним замиканням. При зрушенні повзунка убік він переходить з положення спокою в положення, в якому виїмка 1 більшого діаметру в осьовому напрямку співпадає з виступом відповідного циліндра клапана. З'єднання з геометричним замиканням розмикається, і замковий пристрій 6 можна зняти. Штифт 23 запобігає витискуванню повзунка пружиною (не показана) в каналі 26 з корпусу, утвореного кнопкою 21 замкового пристрою. На Фіг. 8 в перспективі показана кришка 2 з модулями в розрізі уздовж розташованої по осі площини. Добре видно U-подібні кріпильні захвати 20, які можуть входити під заломлений край 4 каструлі 3 (не показана). Каструля з кришкою герметизується за допомогою ущільнення манжета 5. На Фіг. 9 показаний верхній модуль в перетині, що складається в основному із замкового пристрою 6, центральної пластини 15 та кріпильних захватів 20. Для кріплення замкового пристрою і захватів передбачена центральна пластина, яка в зібраному стані є механічним з'єднанням між верхнім модулем та кришкою із закраїною 9 нижнього модуля кришки. Інші деталі пояснюються на підставі Фіг. 10, на якій в перспективі показана центральна пластина 15 знизу, що є частиною верхнього модуля, з відповідною поверхнею контакту з кришкою із закраїною 9. У центральній пластині є центральна виїмка 3 27, яка в зібраному стані насувається на розташований на кришці із закраїною клапан (7 на Фіг. 5). Крім того, в центральній пластині є ще одна виїмка 4 28, яка в зібраному стані насувається на запобіжний клапан (8 на Фіг. 5). Оскільки циліндровий корпус запобіжного клапана знаходиться у позацентровій виїмці 4, центральна пластина в зібраному вигляді не може обертатися навколо осі відносно кришки із закраїною. У центральній пластині 15 також є канал 16, по якому в зібраному вигляді відводиться пара між пластиною і кришкою із закраїною. Мається на увазі, що по краях каналу 16 є ущільнення, що детально не описуються в даному прикладі. Для ущільнення по краю можна передбачити канавку 36. На Фіг. 11 показані наступні деталі центральної пластини 15 і фіксуючого механізму, що представляють частину верхнього модуля. Центральна пластина має по краю виступ 31, який має виїмки в області сполучних виступів 22 і захватів 20. Як було описано вище, центральна пластина в зібраному стані фіксується в осьовому напрямку виїмкою 4 28 і циліндром запобіжного клапана 8. Сполучні виступи мають виїмки 5 33, які, як буде показано нижче, взаємодіють із замковим пристроєм 6. У центральній пластині є канавки 29 у формі сегментів круга як направляючі сполучні виступи. На Фіг. 12 в перспективі показана нижня сторона замкового пристрою 6 верхнього модуля. До замкового пристрою відповідно до кількості сполучних виступів 22 відносяться штифти 30, які в зібраному стані входять в показані на Фіг. 11 виїмки 5 33 сполучних виступів. При обертанні кнопки 21 замкового пристрою відносно центральної пластини 15 штифти 30 входять в канавки 29, і захвати 20 можуть переміщатися в радіальному напрямку назовні або всередину. Захвати або штифти переважно мають грибоподібну форму і можуть використовуватися для кріплення 5 UA 109143 C2 5 10 15 20 25 30 35 40 45 50 55 60 центральної пластини, сполучних виступів і замкового пристрою, оскільки вони мають більший діаметр під канавками. Крім того, виїмка 27 і розташована на замковому пристрої ділянка 34 у формі порожнистого циліндра можуть утворювати обертальний шарнір, що утримує центральну пластину і замковий пристрій. Крім того, замковий пристрій також має виїмку 6 35, в яку може входити верхня частина 13 запобіжного клапана (8 на Фіг. 5) з штифтом 14, запобігаючи обертанню кнопки замкового пристрою, коли каструля знаходиться під тиском. Перелік позицій 1 Скороварка 2 Кришка 3 Каструля 4 Заломлена кромка 5 Ущільнення 6 Замковий пристрій 7 Клапан 8 Запобіжний клапан 9 Кришка із закраїною 10 Гайка 11 Повзунок 12 Канавка 13 Верхня частина запобіжного клапана 14 Штифт 15 Центральна пластина 16 Канал 17 Кільце ущільнювача 18 Кулька 19 Канал центрального клапана 20 Кріпильний захват 21 Кнопка 22 Сполучний виступ 23 Штифт 24 Виїмка 1 25 Виїмка 2 26 Канал 27 Виїмка 3 28 Виїмка 4 29 Канавка 30 Захват, штифт 31 Виступ 32 Канал 33 Виїмка 5 34 Ділянка, порожнистий циліндр 35 Виїмка 6 36 Ущільнюваний стик ФОРМУЛА ВИНАХОДУ 1. Кришка для скороварки (1) у вигляді каструлі (3) із заломленим краєм (4), виконана у вигляді фіксованої кришки (2) з манжетним ущільненням (5) для ущільнення відносно вказаного заломленого краю, і забезпечена верхнім модулем, що складається із замкового пристрою (6), центральної пластини (15) та кріпильних захватів (20), і нижнім модулем, що складається з кришки із закраїною (9) з ущільненням (5) та клапанами (7, 8), яка відрізняється тим, що замковий пристрій (6) встановлений на корпусі клапана (7), який містить по всьому колу канавку (12), з можливістю обертання, при цьому замковий пристрій додатково містить повзунок (11) для від'єднання верхнього модуля від нижнього модуля. 2. Кришка для скороварки за п. 1, яка відрізняється тим, що замковий пристрій (6) має кнопку (21) для зняття кришки, в яку встановлений повзунок з штифтом (23), з можливістю переміщення, при цьому повзунок має виїмку (24) більшого діаметра і виїмку (25) меншого діаметра для рознімного з'єднання замкового пристрою (6). 3. Кришка для скороварки за п. 1 або п. 2, яка відрізняється тим, що переміщуваний по горизонталі, інтегрований в замковий пристрій (6), повзунок (11) має виведене із замкового 6 UA 109143 C2 5 10 15 20 пристрою пристосування для від'єднання його разом з фіксуючим пристроєм від кришки із закраїною. 4. Кришка для скороварки за п. 1, яка відрізняється тим, що центральна пластина (15) розміщена по осі верхнього модуля, у напрямку до кришки із закраїною (9), та містить канавки (29) у формі сегментів круга центральної пластини, як направляючі сполучні виступи сполучних виступів (22) і захватів (20) верхнього модуля, при цьому на стороні центральної пластини, оберненій від кришки із закраїною, розташовано в центрі з можливістю обертання (34) замковий пристрій (6), який містить виїмку (35) для входження верхньої частини (13) запобіжного клапана (8) з штифтом (14) для запобігання обертанню кнопки замкового пристрою, коли каструля знаходиться під тиском. 5. Кришка для скороварки за п. 1, яка відрізняється тим, що кришка із закраїною (9), що є частиною нижнього модуля, має клапан установки тиску (7) і редукційний або запобіжний клапан (8) із зверненими до центральної пластини (15) вихідними отворами (16) у формі каналів для здійснення робочого тиску та скидання надмірного тиску. 6. Кришка для скороварки за п. 1 або п. 5, яка відрізняється тим, що зафіксована циліндровим штуцером клапана (8) центральна пластина (15) має виїмки або отвори (27, 28) для установки або введення штуцерів клапанів (7, 8) та їх вихідних отворів (19, 32), причому кришка каналу виконана зверненою до кришки із закраїною дном замкового пристрою (6), який виконаний з можливістю обертання. 7. Кришка для скороварки за п. 1, яка відрізняється тим, що центральний штуцер клапана (7) має форму порожнистого циліндра, обернений від кришки із закраїною (9), кінець якого - у вигляді кріпильної канавки (12) - є частиною замкового пристрою між верхнім і нижнім модулем з використанням повзунка (11) замкового пристрою (6), та є опорою для клапанів установки робочого тиску або скидання надмірного тиску. 25 7 UA 109143 C2 8 UA 109143 C2 9 UA 109143 C2 10 UA 109143 C2 11 UA 109143 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
