Композиція розплаву для виготовлення штучних склоподібних волокон
Номер патенту: 109611
Опубліковано: 10.09.2015
Автори: Розендаль Фольдшак Матільде, Сольванг Метте, Гроуе-Расмуссен Свенн
Формула / Реферат
1. Композиція розплаву для виготовлення штучних склоподібних волокон, яка включає в себе наступні оксиди, по масі композиції, мас. %:
SiO2 - 39-43,
Аl2О3 - 20-23,
ТіО2 - аж до 1,5,
Fe2O3 - 5-9, переважно 5-8,
СаО - 8-18,
MgO - 5-7,
Na2O - до 10, переважно 2-7,
K2О - до 10, переважно 3-7,
Р2О5 - до 2,
МnО - до 2,
R2O - до 10,
причому частка Fe(2+) становить більше 80 %, зважаючи на загальне Fe, і переважно становить щонайменше 90 %, більш переважно щонайменше 95 % і найбільш переважно щонайменше 97 %, зважаючи на загальне Fe.
2. Композиція розплаву за п. 1, в якій показник виміряного значення вмісту Fe(0) в розплаві, виміряний з використанням магнітного аналізатора, становить менше 900 ч/млн, переважно менше 800 ч/млн, більш переважно менше 600 ч/млн, більш переважно менше 500 ч/млн і найбільш переважно менше 350 ч/млн.
3. Штучні склоподібні волокна, виготовленні з композиції, що включає в себе наступні оксиди, по масі композиції, мас. %:
SiO2 - 39-43,
Аl2О3 - 20-23,
ТіО2 - до 1,5,
Fe2O3 - 5-9, переважно 5-8,
СаО - 8-18,
MgO - 5-7,
Na2O - до 10, переважно 2-7,
K2О - до 10, переважно 3-7,
Р2О5 - до 2,
MnO - до 2,
R2O - до 10,
причому частка Fe(2+) становить більше 80 %, зважаючи на загальне Fe, і переважно становить більше 90 %, більш переважно більше 95 % і найбільш переважно більше 97 %.
4. Штучні склоподібні волокна за п. 3, в яких коефіцієнт діелектричних втрат ε" волокон становить менше 0,02, переважно менше 0,01.
5. Штучні склоподібні волокна за п. 3 або п. 4, в яких показник виміряного значення вмісту Fe(0) в штучних склоподібних волокнах, виміряний з використанням магнітного аналізатора, становить менше 900 ч/млн, переважно менше 800 ч/млн, більш переважно менше 600 ч/млн, більш переважно менше 500 ч/млн і найбільш переважно менше 350 ч/млн.
6. Штучні склоподібні волокна за будь-яким з пп. 3-5, в яких співвідношення K2О і Na2O, розраховане по масі оксидів, становить від 1:2 до 4:1, переважно від 1:1 до 3:1.
7. Штучні склоподібні волокна за будь-яким з пп. 3-6, де волокна сформовані за способом з обертовою чашею.
8. Спосіб формування штучних склоподібних волокон, який включає перетворення композиції розплаву за п. 1 або п. 2 у волокна за допомогою способу з обертовою чашею для формування волокон і збирання сформованих волокон.
9. Спосіб формування композиції розплаву за п. 1 або п. 2, який включає нагрівання і плавлення мінерального матеріалу в печі для одержання мінерального розплаву і, при необхідності, регулювання ступеня окиснення розплаву так, щоб частка Fe(2+), зважаючи на загальне Fe, становила більше 80 %, переважно більше 90 %, більш переважно більше 95 % і найбільш переважно більше 97 %.
10. Спосіб за п. 9, в якому ступінь окиснення розплаву регулюють шляхом впливу на розплав електричного потенціалу, переважно, з використанням графітових електродів.
11. Спосіб за п. 9, в якому піч являє собою піч із зануреною дугою, переважно, з використанням графітових електродів.
12. Спосіб за п. 9, в якому стадія нагрівання і плавлення мінерального матеріалу в печі включає:
- суспендування порошкоподібного вуглецевого палива в попередньо нагрітому повітрі для спалювання і спалювання суспендованого вуглецевого палива для формування полум'я,
- суспендування мінерального матеріалу у вигляді частинок, який був попередньо нагрітий в полум'ї переважно щонайменше до 500 °C, більш переважно щонайменше до 700 °C, і плавлення мінерального матеріалу в циркуляційній камері згоряння і, таким чином, формування композиції розплаву.
13. Продукт зі штучного склоподібного волокна, який включає в себе штучні склоподібні волокна за будь-яким з пп. 3-7 і зв'язуюче.
14. Продукт зі штучного склоподібного волокна за п. 13, причому продукт включає в себе менше 4 % вкраплень.
Текст

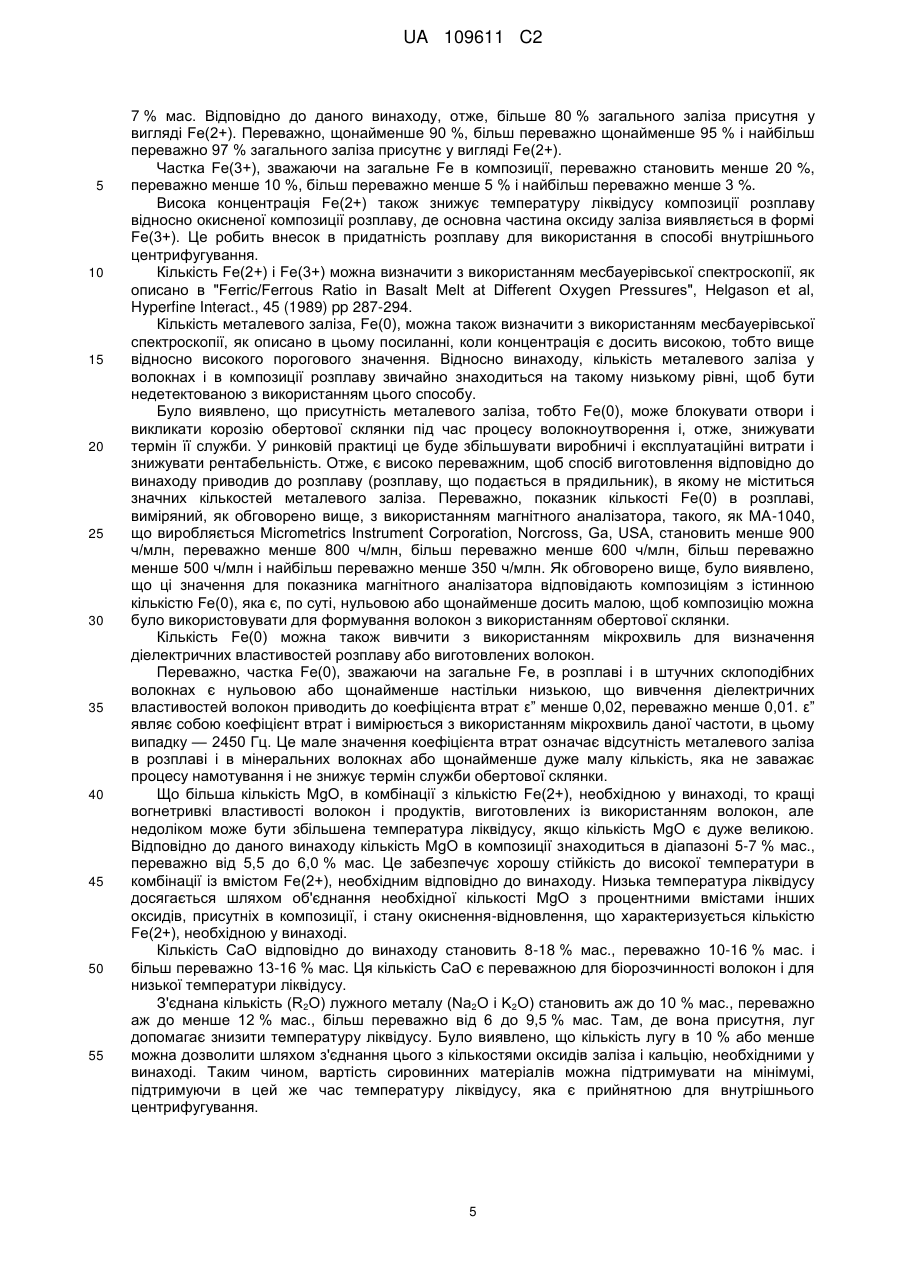

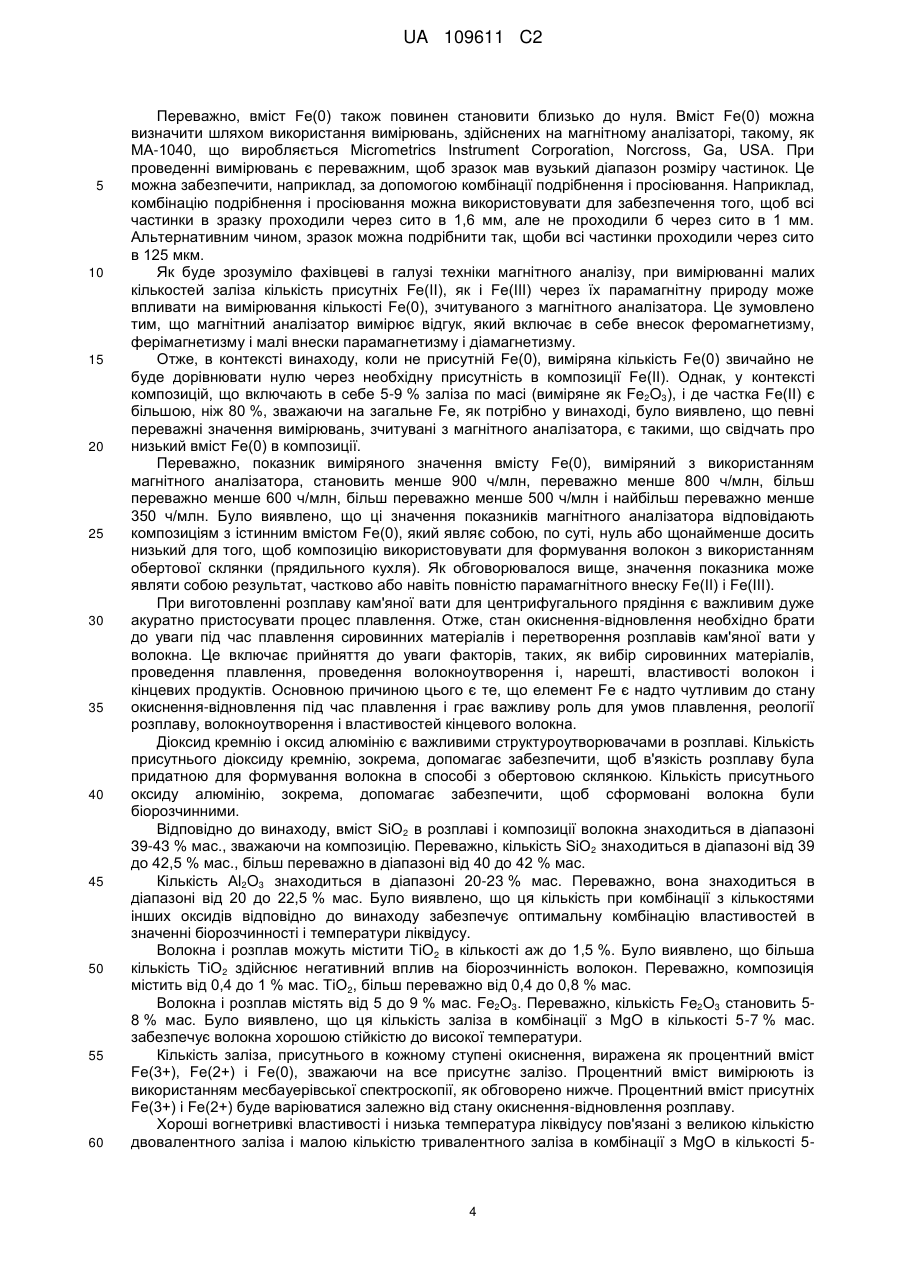

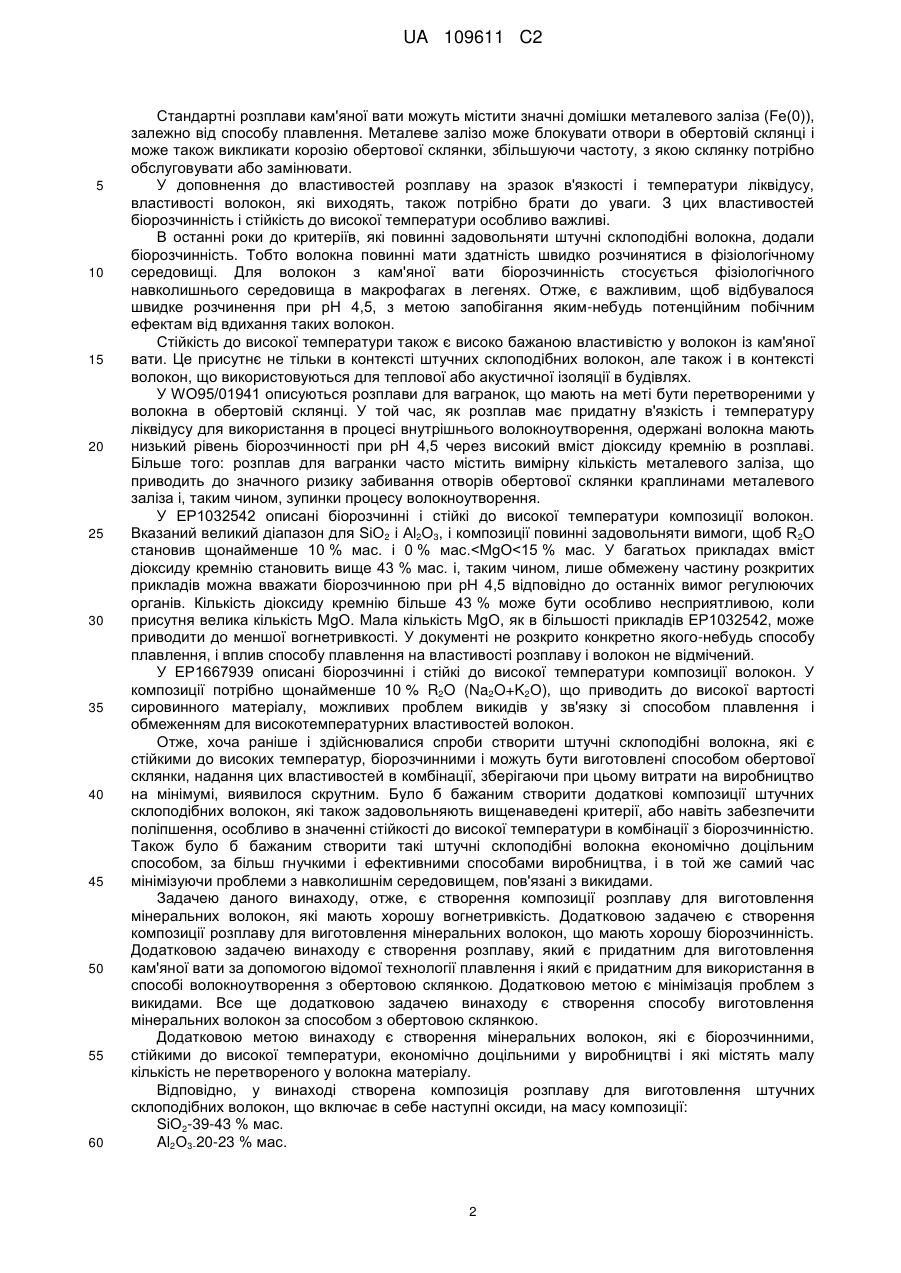

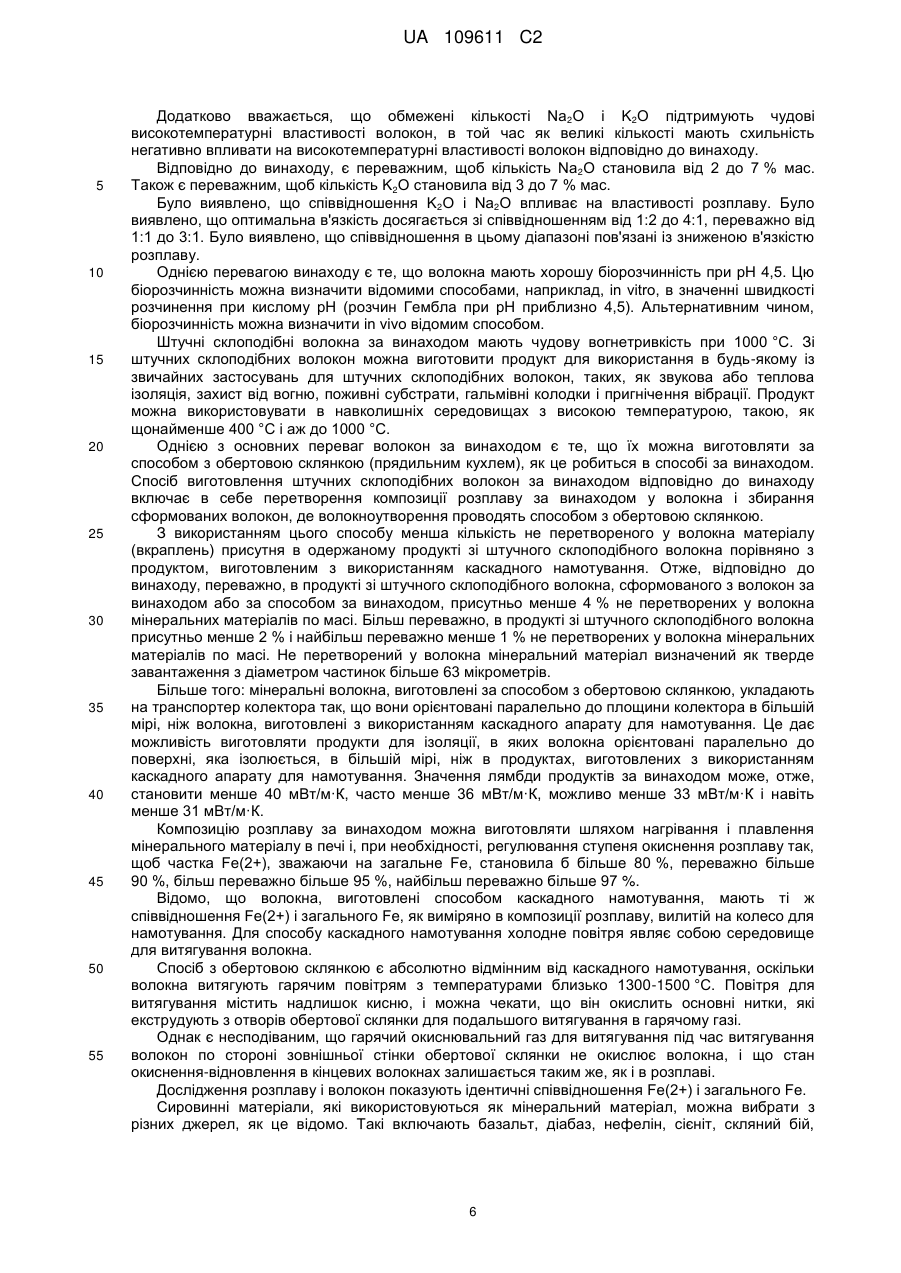

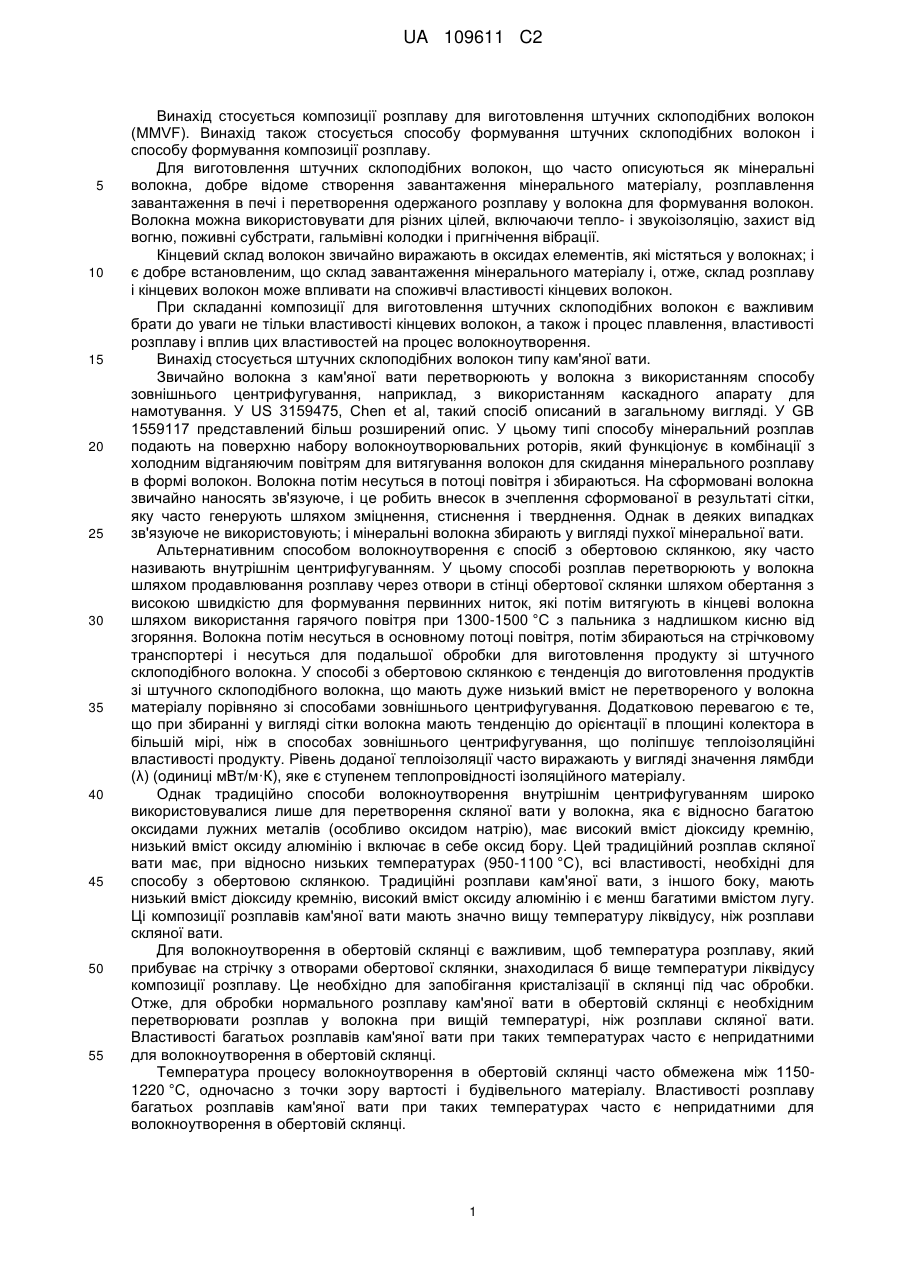

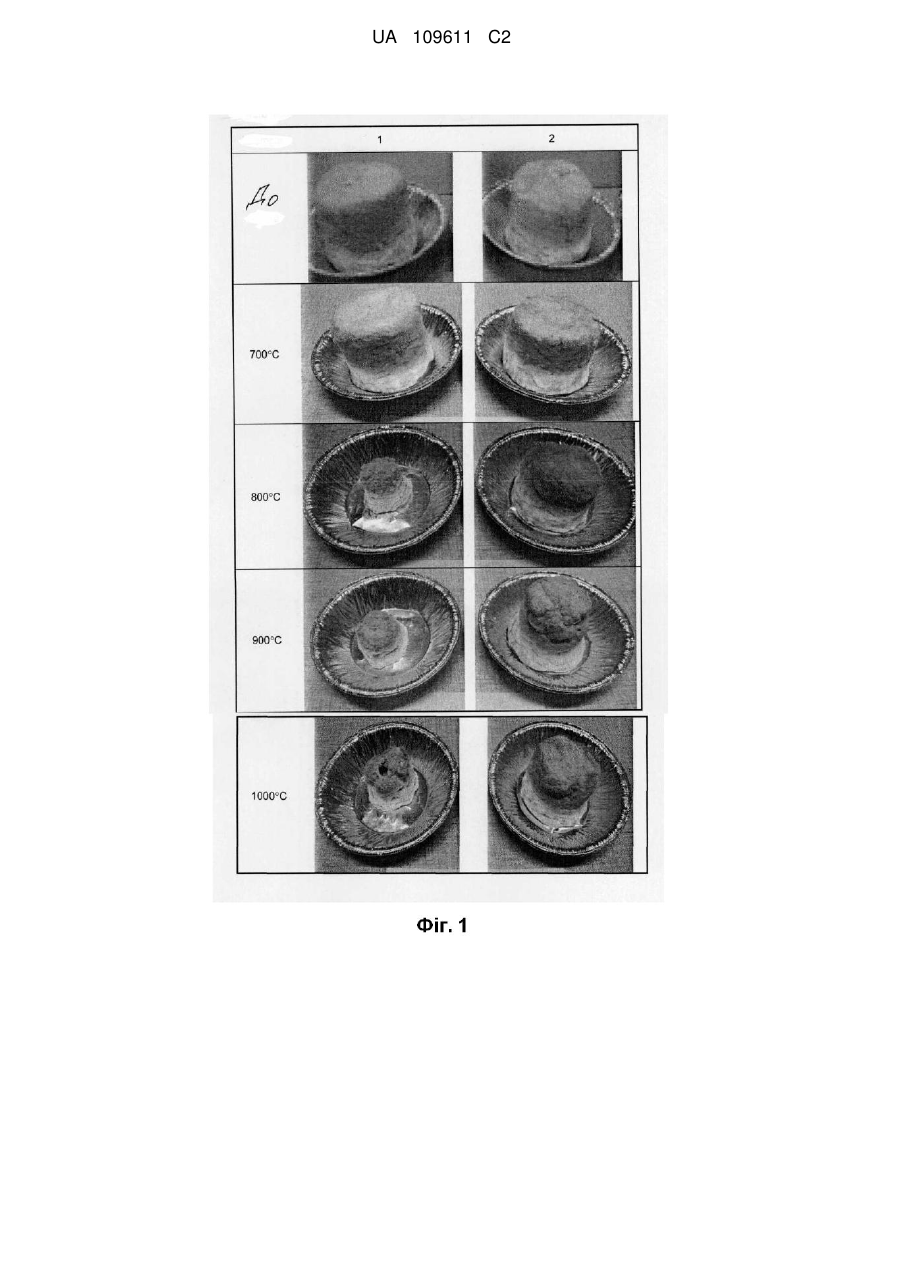

Реферат: Винахід стосується композиції розплаву для виготовлення штучних склоподібних волокон, яка включає в себе наступні оксиди, по масі композиції, мас. %: SiO2 - 39-43, Аl2О3 - 20-23, ТіО2 - до 1,5, Fe2O3 - 5-9, переважно 5-8, СаО - 8-18, MgO - 5-7, Na2O - до 10, переважно 2-7, K2О - до 10, переважно 3-7, Р2О5 - до 2, МnО - до 2, R2O - до 10, де частка Fe(2+) становить більше 80 мас. %, зважаючи на загальне Fe, і переважно становить щонайменше 90 %, більш переважно щонайменше 95 % і найбільш переважно щонайменше 97 %, зважаючи на загальне Fe. UA 109611 C2 (12) UA 109611 C2 UA 109611 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується композиції розплаву для виготовлення штучних склоподібних волокон (MMVF). Винахід також стосується способу формування штучних склоподібних волокон і способу формування композиції розплаву. Для виготовлення штучних склоподібних волокон, що часто описуються як мінеральні волокна, добре відоме створення завантаження мінерального матеріалу, розплавлення завантаження в печі і перетворення одержаного розплаву у волокна для формування волокон. Волокна можна використовувати для різних цілей, включаючи тепло- і звукоізоляцію, захист від вогню, поживні субстрати, гальмівні колодки і пригнічення вібрації. Кінцевий склад волокон звичайно виражають в оксидах елементів, які містяться у волокнах; і є добре встановленим, що склад завантаження мінерального матеріалу і, отже, склад розплаву і кінцевих волокон може впливати на споживчі властивості кінцевих волокон. При складанні композиції для виготовлення штучних склоподібних волокон є важливим брати до уваги не тільки властивості кінцевих волокон, а також і процес плавлення, властивості розплаву і вплив цих властивостей на процес волокноутворення. Винахід стосується штучних склоподібних волокон типу кам'яної вати. Звичайно волокна з кам'яної вати перетворюють у волокна з використанням способу зовнішнього центрифугування, наприклад, з використанням каскадного апарату для намотування. У US 3159475, Chen et al, такий спосіб описаний в загальному вигляді. У GB 1559117 представлений більш розширений опис. У цьому типі способу мінеральний розплав подають на поверхню набору волокноутворювальних роторів, який функціонує в комбінації з холодним відганяючим повітрям для витягування волокон для скидання мінерального розплаву в формі волокон. Волокна потім несуться в потоці повітря і збираються. На сформовані волокна звичайно наносять зв'язуюче, і це робить внесок в зчеплення сформованої в результаті сітки, яку часто генерують шляхом зміцнення, стиснення і тверднення. Однак в деяких випадках зв'язуюче не використовують; і мінеральні волокна збирають у вигляді пухкої мінеральної вати. Альтернативним способом волокноутворення є спосіб з обертовою склянкою, яку часто називають внутрішнім центрифугуванням. У цьому способі розплав перетворюють у волокна шляхом продавлювання розплаву через отвори в стінці обертової склянки шляхом обертання з високою швидкістю для формування первинних ниток, які потім витягують в кінцеві волокна шляхом використання гарячого повітря при 1300-1500 °C з пальника з надлишком кисню від згоряння. Волокна потім несуться в основному потоці повітря, потім збираються на стрічковому транспортері і несуться для подальшої обробки для виготовлення продукту зі штучного склоподібного волокна. У способі з обертовою склянкою є тенденція до виготовлення продуктів зі штучного склоподібного волокна, що мають дуже низький вміст не перетвореного у волокна матеріалу порівняно зі способами зовнішнього центрифугування. Додатковою перевагою є те, що при збиранні у вигляді сітки волокна мають тенденцію до орієнтації в площині колектора в більшій мірі, ніж в способах зовнішнього центрифугування, що поліпшує теплоізоляційні властивості продукту. Рівень доданої теплоізоляції часто виражають у вигляді значення лямбди (λ) (одиниці мВт/м·К), яке є ступенем теплопровідності ізоляційного матеріалу. Однак традиційно способи волокноутворення внутрішнім центрифугуванням широко використовувалися лише для перетворення скляної вати у волокна, яка є відносно багатою оксидами лужних металів (особливо оксидом натрію), має високий вміст діоксиду кремнію, низький вміст оксиду алюмінію і включає в себе оксид бору. Цей традиційний розплав скляної вати має, при відносно низьких температурах (950-1100 °C), всі властивості, необхідні для способу з обертовою склянкою. Традиційні розплави кам'яної вати, з іншого боку, мають низький вміст діоксиду кремнію, високий вміст оксиду алюмінію і є менш багатими вмістом лугу. Ці композиції розплавів кам'яної вати мають значно вищу температуру ліквідусу, ніж розплави скляної вати. Для волокноутворення в обертовій склянці є важливим, щоб температура розплаву, який прибуває на стрічку з отворами обертової склянки, знаходилася б вище температури ліквідусу композиції розплаву. Це необхідно для запобігання кристалізації в склянці під час обробки. Отже, для обробки нормального розплаву кам'яної вати в обертовій склянці є необхідним перетворювати розплав у волокна при вищій температурі, ніж розплави скляної вати. Властивості багатьох розплавів кам'яної вати при таких температурах часто є непридатними для волокноутворення в обертовій склянці. Температура процесу волокноутворення в обертовій склянці часто обмежена між 11501220 °C, одночасно з точки зору вартості і будівельного матеріалу. Властивості розплаву багатьох розплавів кам'яної вати при таких температурах часто є непридатними для волокноутворення в обертовій склянці. 1 UA 109611 C2 5 10 15 20 25 30 35 40 45 50 55 60 Стандартні розплави кам'яної вати можуть містити значні домішки металевого заліза (Fe(0)), залежно від способу плавлення. Металеве залізо може блокувати отвори в обертовій склянці і може також викликати корозію обертової склянки, збільшуючи частоту, з якою склянку потрібно обслуговувати або замінювати. У доповнення до властивостей розплаву на зразок в'язкості і температури ліквідусу, властивості волокон, які виходять, також потрібно брати до уваги. З цих властивостей біорозчинність і стійкість до високої температури особливо важливі. В останні роки до критеріїв, які повинні задовольняти штучні склоподібні волокна, додали біорозчинність. Тобто волокна повинні мати здатність швидко розчинятися в фізіологічному середовищі. Для волокон з кам'яної вати біорозчинність стосується фізіологічного навколишнього середовища в макрофагах в легенях. Отже, є важливим, щоб відбувалося швидке розчинення при рН 4,5, з метою запобігання яким-небудь потенційним побічним ефектам від вдихання таких волокон. Стійкість до високої температури також є високо бажаною властивістю у волокон із кам'яної вати. Це присутнє не тільки в контексті штучних склоподібних волокон, але також і в контексті волокон, що використовуються для теплової або акустичної ізоляції в будівлях. У WO95/01941 описуються розплави для вагранок, що мають на меті бути перетвореними у волокна в обертовій склянці. У той час, як розплав має придатну в'язкість і температуру ліквідусу для використання в процесі внутрішнього волокноутворення, одержані волокна мають низький рівень біорозчинності при рН 4,5 через високий вміст діоксиду кремнію в розплаві. Більше того: розплав для вагранки часто містить вимірну кількість металевого заліза, що приводить до значного ризику забивання отворів обертової склянки краплинами металевого заліза і, таким чином, зупинки процесу волокноутворення. У ЕР1032542 описані біорозчинні і стійкі до високої температури композиції волокон. Вказаний великий діапазон для SiO2 і Al2O3, і композиції повинні задовольняти вимоги, щоб R 2O становив щонайменше 10 % мас. і 0 % мас.
ДивитисяДодаткова інформація
Назва патенту англійськоюMelt composition for the production of man-made vitreous fibres
Автори англійськоюSolvang, Mette, Grove-Rasmussen, Svend, Rosendahl Foldschack, Mathilde
Автори російськоюСольванг Мэттэ, Гроуе-Расмуссен Свэнн, Розэндаль Фольдшак Матильдэ
МПК / Мітки
МПК: C03B 5/02, C03B 37/04, C03C 13/06, C03C 3/087
Мітки: склоподібних, розплаву, штучних, виготовлення, волокон, композиція
Код посилання
<a href="https://ua.patents.su/14-109611-kompoziciya-rozplavu-dlya-vigotovlennya-shtuchnikh-sklopodibnikh-volokon.html" target="_blank" rel="follow" title="База патентів України">Композиція розплаву для виготовлення штучних склоподібних волокон</a>
