Панель

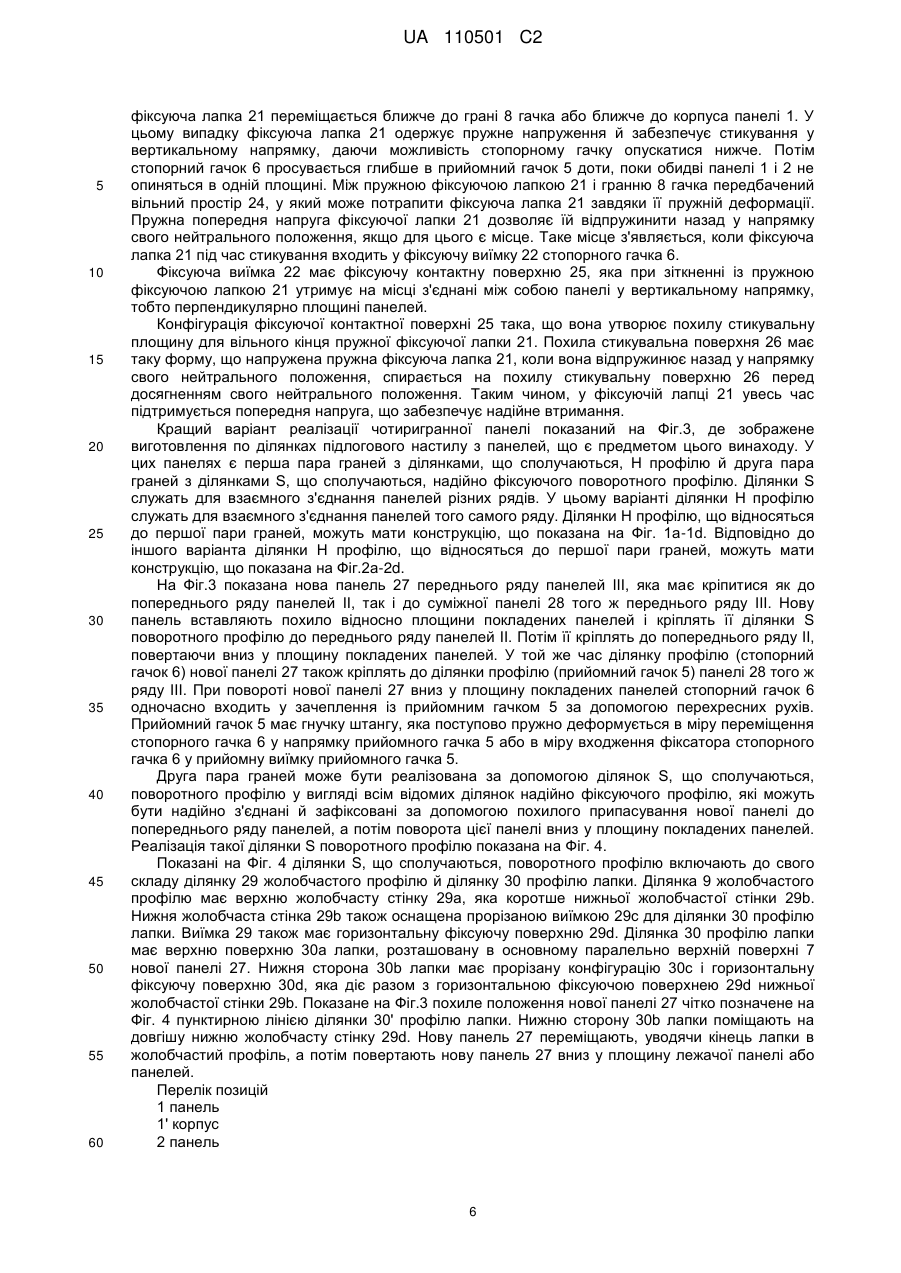

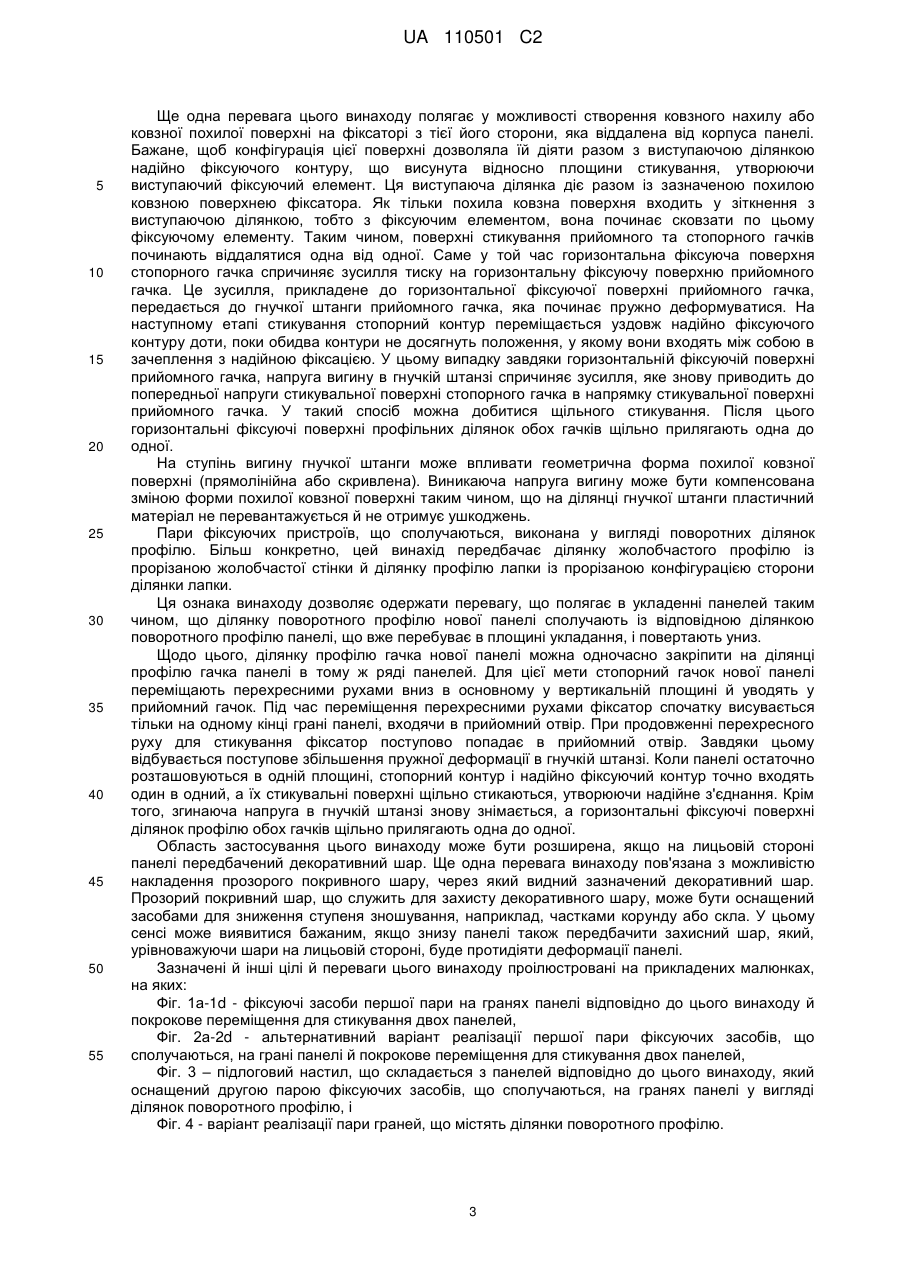

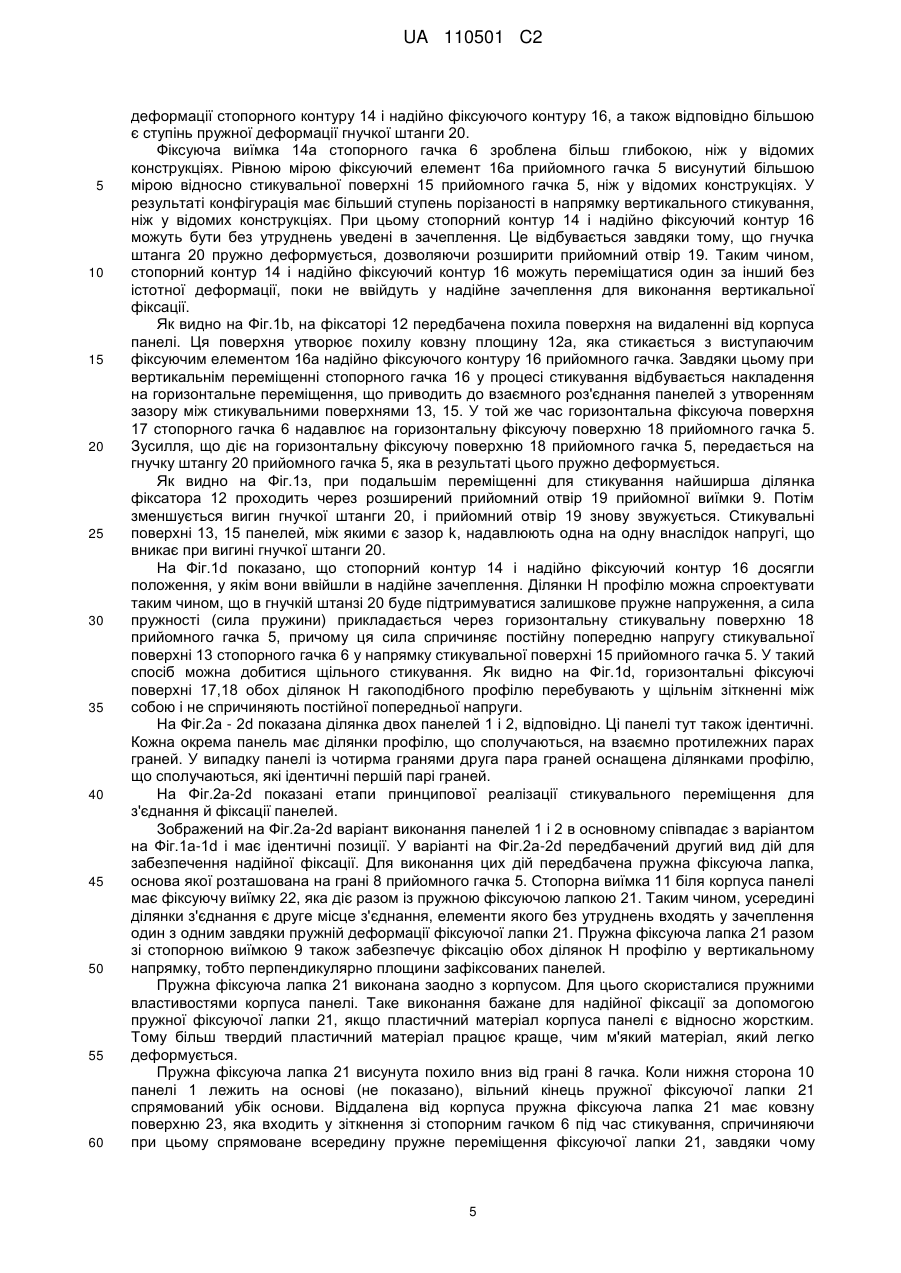

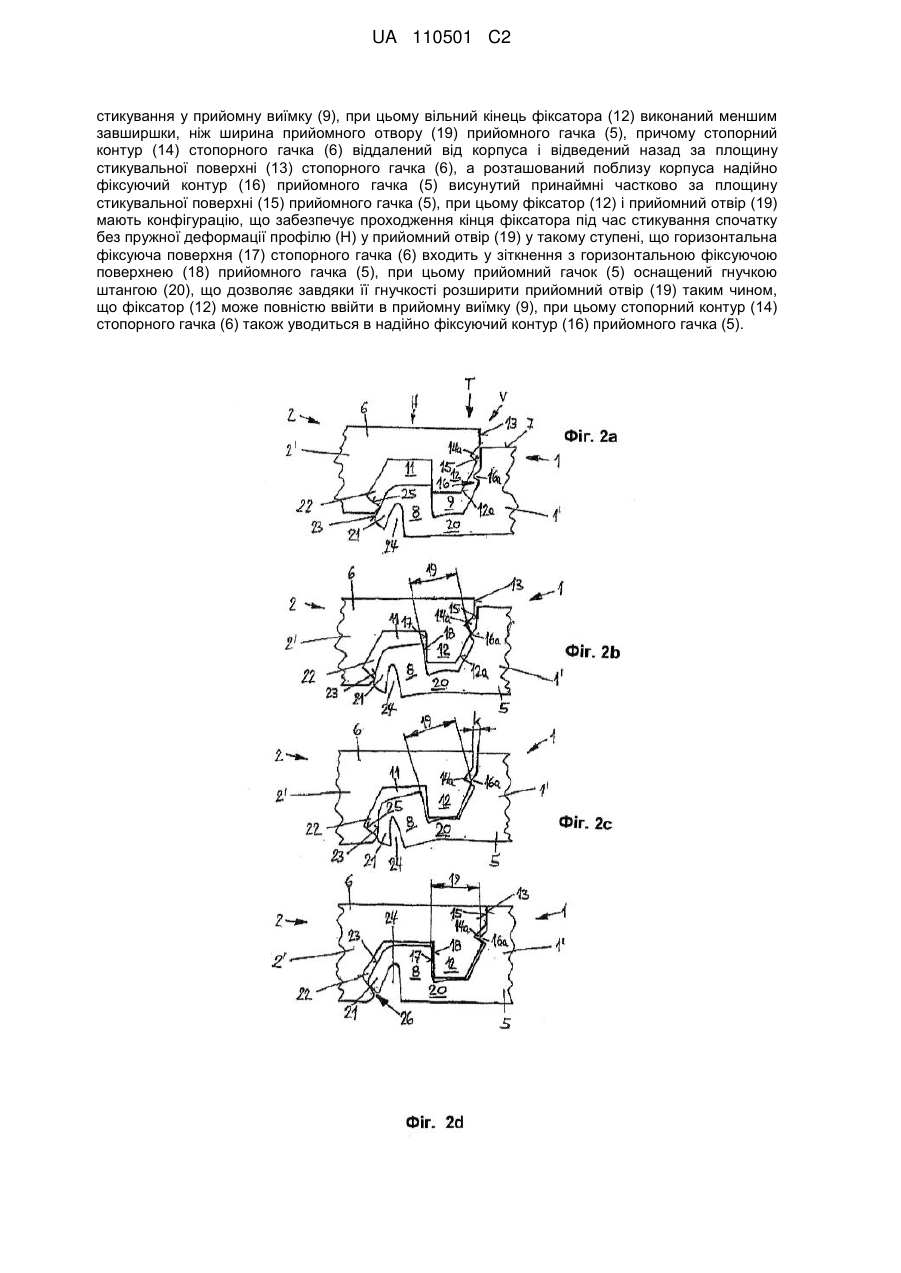

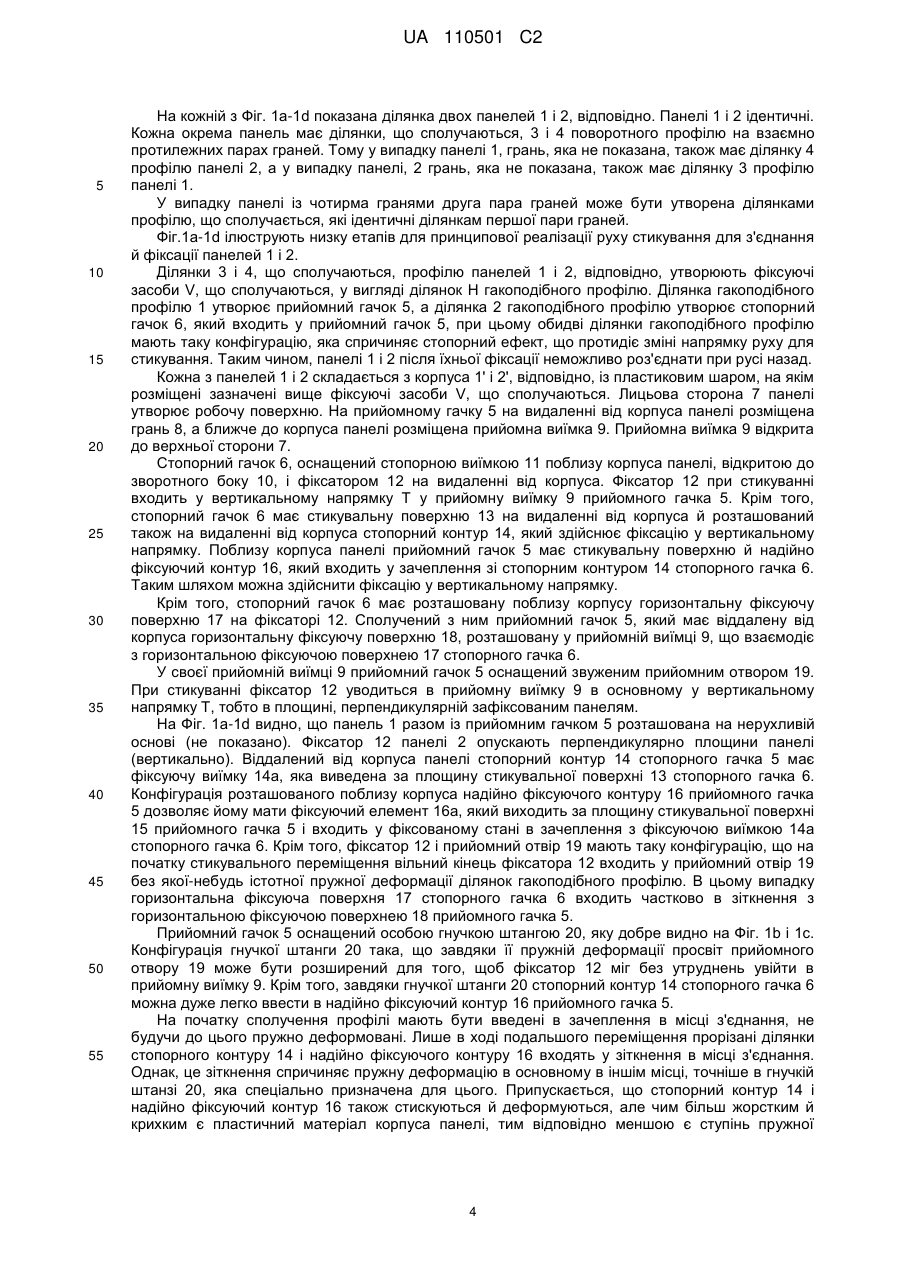

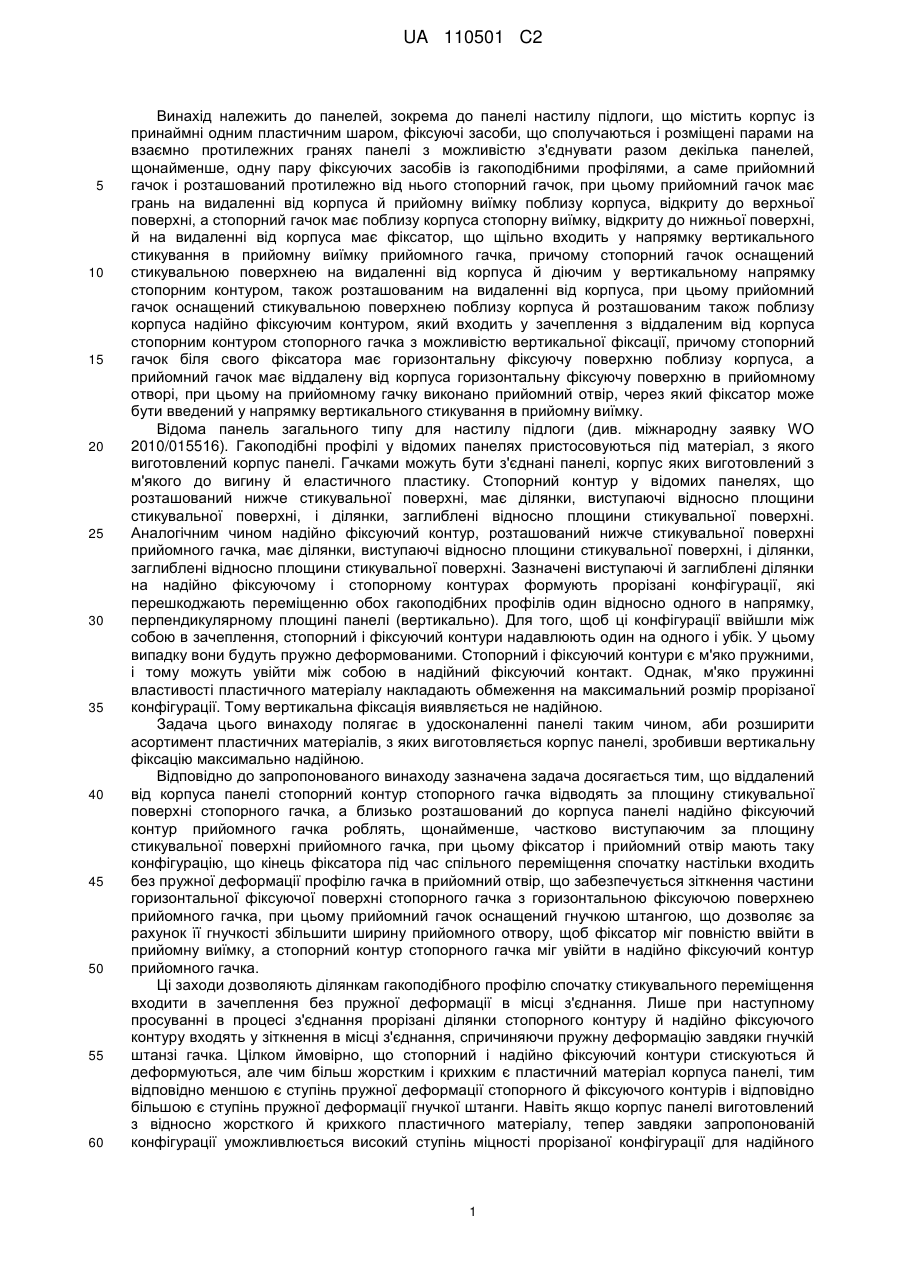

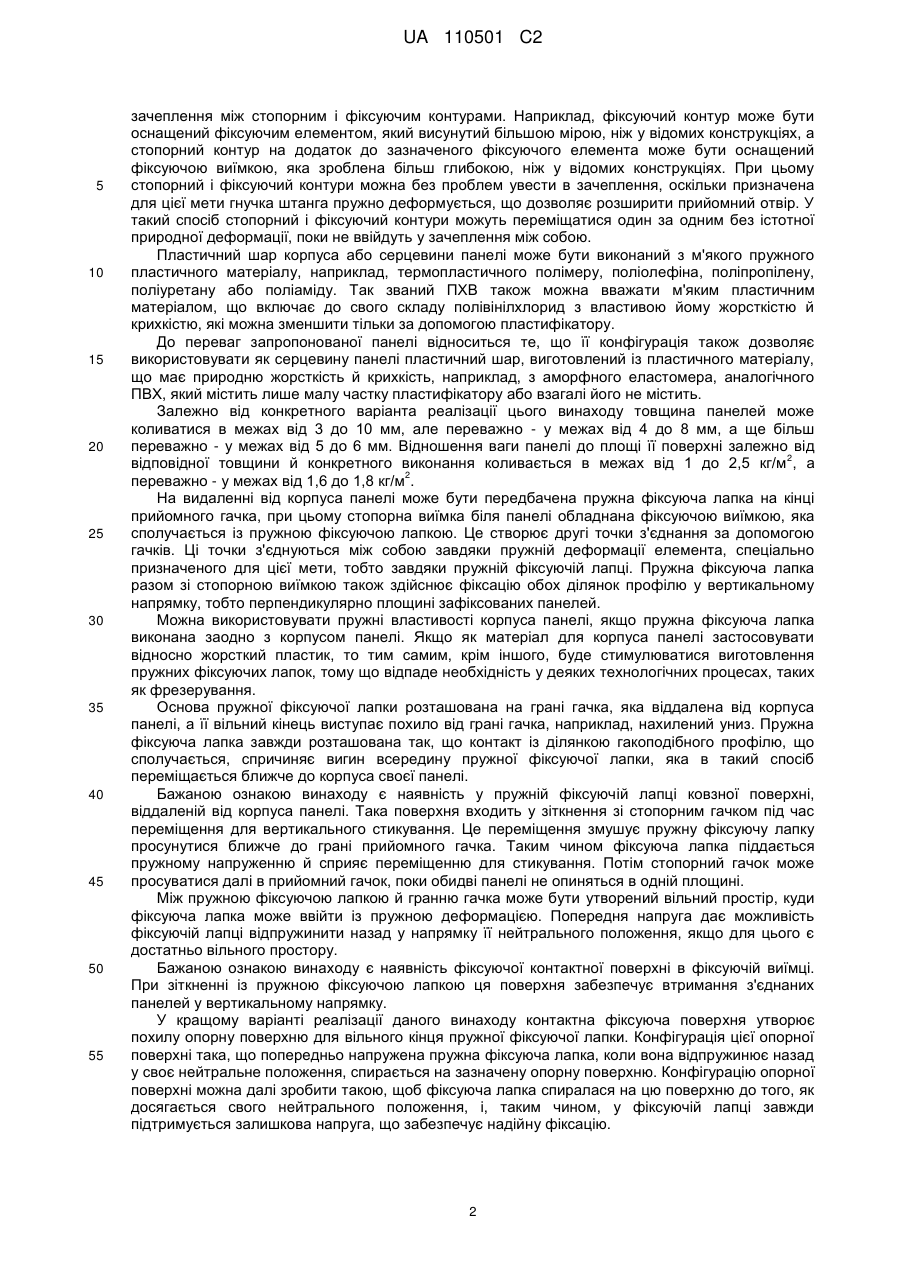

Реферат: Панель (1, 2, 27, 28), що містить корпус (1', 2') з принаймні одним пластичним шаром, фіксуючі засоби, що сполучаються (V), у вигляді пар на взаємно протилежних гранях панелі, щонайменше одну пару фіксуючих засобів з гакоподібними профілями (Н), а саме прийомний гачок (5) і розташований протилежно від нього стопорний гачок (6), причому прийомний гачок (5) має віддалену від корпуса грань (8) і прийомну виїмку (9) поблизу корпуса, відкриту до верхньої сторони (7), а стопорний гачок (6) має стопорну виїмку (11) поблизу корпуса, відкриту до нижньої сторони, і фіксатор (12), що розташований на віддаленні від корпуса і входить при вертикальному стикуванні в прийомну виїмку (9) прийомного гачка (5), при цьому стопорний гачок (6) має стикувальну поверхню (13) на віддаленні від корпуса й вертикально діючий стопорний контур (14), розташований також на віддаленні від корпуса, а прийомний гачок (5) має стикувальну поверхню (15) поблизу корпуса й надійно фіксуючий контур (16), що також розташований поблизу корпуса і входить у надійне зачеплення з віддаленим від корпуса стопорним контуром (14) стопорного гачка (6) з можливістю вертикальної фіксації, причому стопорний гачок (6) має у своєму фіксаторі (12) горизонтальну фіксуючу поверхню (17) поблизу корпуса, а віддалений від корпуса прийомний гачок (15) має горизонтальну фіксуючу поверхню (18) у прийомній виїмці (9), при цьому в прийомному гачку (5) виконано звужений прийомний отвір (19), через який фіксатор (12) може бути введений у напрямку (Т) вертикального UA 110501 C2 (12) UA 110501 C2 стикування у прийомну виїмку (9), при цьому вільний кінець фіксатора (12) виконаний меншим завширшки, ніж ширина прийомного отвору (19) прийомного гачка (5), причому стопорний контур (14) стопорного гачка (6) віддалений від корпуса і відведений назад за площину стикувальної поверхні (13) стопорного гачка (6), а розташований поблизу корпуса надійно фіксуючий контур (16) прийомного гачка (5) висунутий принаймні частково за площину стикувальної поверхні (15) прийомного гачка (5), при цьому фіксатор (12) і прийомний отвір (19) мають конфігурацію, що забезпечує проходження кінця фіксатора під час стикування спочатку без пружної деформації профілю (Н) у прийомний отвір (19) у такому ступені, що горизонтальна фіксуюча поверхня (17) стопорного гачка (6) входить у зіткнення з горизонтальною фіксуючою поверхнею (18) прийомного гачка (5), при цьому прийомний гачок (5) оснащений гнучкою штангою (20), що дозволяє завдяки її гнучкості розширити прийомний отвір (19) таким чином, що фіксатор (12) може повністю ввійти в прийомну виїмку (9), при цьому стопорний контур (14) стопорного гачка (6) також уводиться в надійно фіксуючий контур (16) прийомного гачка (5). UA 110501 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до панелей, зокрема до панелі настилу підлоги, що містить корпус із принаймні одним пластичним шаром, фіксуючі засоби, що сполучаються і розміщені парами на взаємно протилежних гранях панелі з можливістю з'єднувати разом декілька панелей, щонайменше, одну пару фіксуючих засобів із гакоподібними профілями, а саме прийомний гачок і розташований протилежно від нього стопорний гачок, при цьому прийомний гачок має грань на видаленні від корпуса й прийомну виїмку поблизу корпуса, відкриту до верхньої поверхні, а стопорний гачок має поблизу корпуса стопорну виїмку, відкриту до нижньої поверхні, й на видаленні від корпуса має фіксатор, що щільно входить у напрямку вертикального стикування в прийомну виїмку прийомного гачка, причому стопорний гачок оснащений стикувальною поверхнею на видаленні від корпуса й діючим у вертикальному напрямку стопорним контуром, також розташованим на видаленні від корпуса, при цьому прийомний гачок оснащений стикувальною поверхнею поблизу корпуса й розташованим також поблизу корпуса надійно фіксуючим контуром, який входить у зачеплення з віддаленим від корпуса стопорним контуром стопорного гачка з можливістю вертикальної фіксації, причому стопорний гачок біля свого фіксатора має горизонтальну фіксуючу поверхню поблизу корпуса, а прийомний гачок має віддалену від корпуса горизонтальну фіксуючу поверхню в прийомному отворі, при цьому на прийомному гачку виконано прийомний отвір, через який фіксатор може бути введений у напрямку вертикального стикування в прийомну виїмку. Відома панель загального типу для настилу підлоги (див. міжнародну заявку WO 2010/015516). Гакоподібні профілі у відомих панелях пристосовуються під матеріал, з якого виготовлений корпус панелі. Гачками можуть бути з'єднані панелі, корпус яких виготовлений з м'якого до вигину й еластичного пластику. Стопорний контур у відомих панелях, що розташований нижче стикувальної поверхні, має ділянки, виступаючі відносно площини стикувальної поверхні, і ділянки, заглиблені відносно площини стикувальної поверхні. Аналогічним чином надійно фіксуючий контур, розташований нижче стикувальної поверхні прийомного гачка, має ділянки, виступаючі відносно площини стикувальної поверхні, і ділянки, заглиблені відносно площини стикувальної поверхні. Зазначені виступаючі й заглиблені ділянки на надійно фіксуючому і стопорному контурах формують прорізані конфігурації, які перешкоджають переміщенню обох гакоподібних профілів один відносно одного в напрямку, перпендикулярному площині панелі (вертикально). Для того, щоб ці конфігурації ввійшли між собою в зачеплення, стопорний і фіксуючий контури надавлюють один на одного і убік. У цьому випадку вони будуть пружно деформованими. Стопорний і фіксуючий контури є м'яко пружними, і тому можуть увійти між собою в надійний фіксуючий контакт. Однак, м'яко пружинні властивості пластичного матеріалу накладають обмеження на максимальний розмір прорізаної конфігурації. Тому вертикальна фіксація виявляється не надійною. Задача цього винаходу полягає в удосконаленні панелі таким чином, аби розширити асортимент пластичних матеріалів, з яких виготовляється корпус панелі, зробивши вертикальну фіксацію максимально надійною. Відповідно до запропонованого винаходу зазначена задача досягається тим, що віддалений від корпуса панелі стопорний контур стопорного гачка відводять за площину стикувальної поверхні стопорного гачка, а близько розташований до корпуса панелі надійно фіксуючий контур прийомного гачка роблять, щонайменше, частково виступаючим за площину стикувальної поверхні прийомного гачка, при цьому фіксатор і прийомний отвір мають таку конфігурацію, що кінець фіксатора під час спільного переміщення спочатку настільки входить без пружної деформації профілю гачка в прийомний отвір, що забезпечується зіткнення частини горизонтальної фіксуючої поверхні стопорного гачка з горизонтальною фіксуючою поверхнею прийомного гачка, при цьому прийомний гачок оснащений гнучкою штангою, що дозволяє за рахунок її гнучкості збільшити ширину прийомного отвору, щоб фіксатор міг повністю ввійти в прийомну виїмку, а стопорний контур стопорного гачка міг увійти в надійно фіксуючий контур прийомного гачка. Ці заходи дозволяють ділянкам гакоподібного профілю спочатку стикувального переміщення входити в зачеплення без пружної деформації в місці з'єднання. Лише при наступному просуванні в процесі з'єднання прорізані ділянки стопорного контуру й надійно фіксуючого контуру входять у зіткнення в місці з'єднання, спричиняючи пружну деформацію завдяки гнучкій штанзі гачка. Цілком ймовірно, що стопорний і надійно фіксуючий контури стискуються й деформуються, але чим більш жорстким і крихким є пластичний матеріал корпуса панелі, тим відповідно меншою є ступінь пружної деформації стопорного й фіксуючого контурів і відповідно більшою є ступінь пружної деформації гнучкої штанги. Навіть якщо корпус панелі виготовлений з відносно жорсткого й крихкого пластичного матеріалу, тепер завдяки запропонованій конфігурації уможливлюється високий ступінь міцності прорізаної конфігурації для надійного 1 UA 110501 C2 5 10 15 20 25 30 35 40 45 50 55 зачеплення між стопорним і фіксуючим контурами. Наприклад, фіксуючий контур може бути оснащений фіксуючим елементом, який висунутий більшою мірою, ніж у відомих конструкціях, а стопорний контур на додаток до зазначеного фіксуючого елемента може бути оснащений фіксуючою виїмкою, яка зроблена більш глибокою, ніж у відомих конструкціях. При цьому стопорний і фіксуючий контури можна без проблем увести в зачеплення, оскільки призначена для цієї мети гнучка штанга пружно деформується, що дозволяє розширити прийомний отвір. У такий спосіб стопорний і фіксуючий контури можуть переміщатися один за одним без істотної природної деформації, поки не ввійдуть у зачеплення між собою. Пластичний шар корпуса або серцевини панелі може бути виконаний з м'якого пружного пластичного матеріалу, наприклад, термопластичного полімеру, поліолефіна, поліпропілену, поліуретану або поліаміду. Так званий ПХВ також можна вважати м'яким пластичним матеріалом, що включає до свого складу полівінілхлорид з властивою йому жорсткістю й крихкістю, які можна зменшити тільки за допомогою пластифікатору. До переваг запропонованої панелі відноситься те, що її конфігурація також дозволяє використовувати як серцевину панелі пластичний шар, виготовлений із пластичного матеріалу, що має природню жорсткість й крихкість, наприклад, з аморфного еластомера, аналогічного ПВХ, який містить лише малу частку пластифікатору або взагалі його не містить. Залежно від конкретного варіанта реалізації цього винаходу товщина панелей може коливатися в межах від 3 до 10 мм, але переважно - у межах від 4 до 8 мм, а ще більш переважно - у межах від 5 до 6 мм. Відношення ваги панелі до площі її поверхні залежно від 2 відповідної товщини й конкретного виконання коливається в межах від 1 до 2,5 кг/м , а 2 переважно - у межах від 1,6 до 1,8 кг/м . На видаленні від корпуса панелі може бути передбачена пружна фіксуюча лапка на кінці прийомного гачка, при цьому стопорна виїмка біля панелі обладнана фіксуючою виїмкою, яка сполучається із пружною фіксуючою лапкою. Це створює другі точки з'єднання за допомогою гачків. Ці точки з'єднуються між собою завдяки пружній деформації елемента, спеціально призначеного для цієї мети, тобто завдяки пружній фіксуючій лапці. Пружна фіксуюча лапка разом зі стопорною виїмкою також здійснює фіксацію обох ділянок профілю у вертикальному напрямку, тобто перпендикулярно площині зафіксованих панелей. Можна використовувати пружні властивості корпуса панелі, якщо пружна фіксуюча лапка виконана заодно з корпусом панелі. Якщо як матеріал для корпуса панелі застосовувати відносно жорсткий пластик, то тим самим, крім іншого, буде стимулюватися виготовлення пружних фіксуючих лапок, тому що відпаде необхідність у деяких технологічних процесах, таких як фрезерування. Основа пружної фіксуючої лапки розташована на грані гачка, яка віддалена від корпуса панелі, а її вільний кінець виступає похило від грані гачка, наприклад, нахилений униз. Пружна фіксуюча лапка завжди розташована так, що контакт із ділянкою гакоподібного профілю, що сполучається, спричиняє вигин всередину пружної фіксуючої лапки, яка в такий спосіб переміщається ближче до корпуса своєї панелі. Бажаною ознакою винаходу є наявність у пружній фіксуючій лапці ковзної поверхні, віддаленій від корпуса панелі. Така поверхня входить у зіткнення зі стопорним гачком під час переміщення для вертикального стикування. Це переміщення змушує пружну фіксуючу лапку просунутися ближче до грані прийомного гачка. Таким чином фіксуюча лапка піддається пружному напруженню й сприяє переміщенню для стикування. Потім стопорний гачок може просуватися далі в прийомний гачок, поки обидві панелі не опиняться в одній площині. Між пружною фіксуючою лапкою й гранню гачка може бути утворений вільний простір, куди фіксуюча лапка може ввійти із пружною деформацією. Попередня напруга дає можливість фіксуючій лапці відпружинити назад у напрямку її нейтрального положення, якщо для цього є достатньо вільного простору. Бажаною ознакою винаходу є наявність фіксуючої контактної поверхні в фіксуючій виїмці. При зіткненні із пружною фіксуючою лапкою ця поверхня забезпечує втримання з'єднаних панелей у вертикальному напрямку. У кращому варіанті реалізації даного винаходу контактна фіксуюча поверхня утворює похилу опорну поверхню для вільного кінця пружної фіксуючої лапки. Конфігурація цієї опорної поверхні така, що попередньо напружена пружна фіксуюча лапка, коли вона відпружинює назад у своє нейтральне положення, спирається на зазначену опорну поверхню. Конфігурацію опорної поверхні можна далі зробити такою, щоб фіксуюча лапка спиралася на цю поверхню до того, як досягається свого нейтрального положення, і, таким чином, у фіксуючій лапці завжди підтримується залишкова напруга, що забезпечує надійну фіксацію. 2 UA 110501 C2 5 10 15 20 25 30 35 40 45 50 55 Ще одна перевага цього винаходу полягає у можливості створення ковзного нахилу або ковзної похилої поверхні на фіксаторі з тієї його сторони, яка віддалена від корпуса панелі. Бажане, щоб конфігурація цієї поверхні дозволяла їй діяти разом з виступаючою ділянкою надійно фіксуючого контуру, що висунута відносно площини стикування, утворюючи виступаючий фіксуючий елемент. Ця виступаюча ділянка діє разом із зазначеною похилою ковзною поверхнею фіксатора. Як тільки похила ковзна поверхня входить у зіткнення з виступаючою ділянкою, тобто з фіксуючим елементом, вона починає сковзати по цьому фіксуючому елементу. Таким чином, поверхні стикування прийомного та стопорного гачків починають віддалятися одна від одної. Саме у той час горизонтальна фіксуюча поверхня стопорного гачка спричиняє зусилля тиску на горизонтальну фіксуючу поверхню прийомного гачка. Це зусилля, прикладене до горизонтальної фіксуючої поверхні прийомного гачка, передається до гнучкої штанги прийомного гачка, яка починає пружно деформуватися. На наступному етапі стикування стопорний контур переміщається уздовж надійно фіксуючого контуру доти, поки обидва контури не досягнуть положення, у якому вони входять між собою в зачеплення з надійною фіксацією. У цьому випадку завдяки горизонтальній фіксуючій поверхні прийомного гачка, напруга вигину в гнучкій штанзі спричиняє зусилля, яке знову приводить до попередньої напруги стикувальної поверхні стопорного гачка в напрямку стикувальної поверхні прийомного гачка. У такий спосіб можна добитися щільного стикування. Після цього горизонтальні фіксуючі поверхні профільних ділянок обох гачків щільно прилягають одна до одної. На ступінь вигину гнучкої штанги може впливати геометрична форма похилої ковзної поверхні (прямолінійна або скривлена). Виникаюча напруга вигину може бути компенсована зміною форми похилої ковзної поверхні таким чином, що на ділянці гнучкої штанги пластичний матеріал не перевантажується й не отримує ушкоджень. Пари фіксуючих пристроїв, що сполучаються, виконана у вигляді поворотних ділянок профілю. Більш конкретно, цей винахід передбачає ділянку жолобчастого профілю із прорізаною жолобчастої стінки й ділянку профілю лапки із прорізаною конфігурацією сторони ділянки лапки. Ця ознака винаходу дозволяє одержати перевагу, що полягає в укладенні панелей таким чином, що ділянку поворотного профілю нової панелі сполучають із відповідною ділянкою поворотного профілю панелі, що вже перебуває в площині укладання, і повертають униз. Щодо цього, ділянку профілю гачка нової панелі можна одночасно закріпити на ділянці профілю гачка панелі в тому ж ряді панелей. Для цієї мети стопорний гачок нової панелі переміщають перехресними рухами вниз в основному у вертикальній площині й уводять у прийомний гачок. Під час переміщення перехресними рухами фіксатор спочатку висувається тільки на одному кінці грані панелі, входячи в прийомний отвір. При продовженні перехресного руху для стикування фіксатор поступово попадає в прийомний отвір. Завдяки цьому відбувається поступове збільшення пружної деформації в гнучкій штанзі. Коли панелі остаточно розташовуються в одній площині, стопорний контур і надійно фіксуючий контур точно входять один в одний, а їх стикувальні поверхні щільно стикаються, утворюючи надійне з'єднання. Крім того, згинаюча напруга в гнучкій штанзі знову знімається, а горизонтальні фіксуючі поверхні ділянок профілю обох гачків щільно прилягають одна до одної. Область застосування цього винаходу може бути розширена, якщо на лицьовій стороні панелі передбачений декоративний шар. Ще одна перевага винаходу пов'язана з можливістю накладення прозорого покривного шару, через який видний зазначений декоративний шар. Прозорий покривний шар, що служить для захисту декоративного шару, може бути оснащений засобами для зниження ступеня зношування, наприклад, частками корунду або скла. У цьому сенсі може виявитися бажаним, якщо знизу панелі також передбачити захисний шар, який, урівноважуючи шари на лицьовій стороні, буде протидіяти деформації панелі. Зазначені й інші цілі й переваги цього винаходу проілюстровані на прикладених малюнках, на яких: Фіг. 1a-1d - фіксуючі засоби першої пари на гранях панелі відповідно до цього винаходу й покрокове переміщення для стикування двох панелей, Фіг. 2a-2d - альтернативний варіант реалізації першої пари фіксуючих засобів, що сполучаються, на грані панелі й покрокове переміщення для стикування двох панелей, Фіг. 3 – підлоговий настил, що складається з панелей відповідно до цього винаходу, який оснащений другою парою фіксуючих засобів, що сполучаються, на гранях панелі у вигляді ділянок поворотного профілю, і Фіг. 4 - варіант реалізації пари граней, що містять ділянки поворотного профілю. 3 UA 110501 C2 5 10 15 20 25 30 35 40 45 50 55 На кожній з Фіг. 1a-1d показана ділянка двох панелей 1 і 2, відповідно. Панелі 1 і 2 ідентичні. Кожна окрема панель має ділянки, що сполучаються, 3 і 4 поворотного профілю на взаємно протилежних парах граней. Тому у випадку панелі 1, грань, яка не показана, також має ділянку 4 профілю панелі 2, а у випадку панелі, 2 грань, яка не показана, також має ділянку 3 профілю панелі 1. У випадку панелі із чотирма гранями друга пара граней може бути утворена ділянками профілю, що сполучається, які ідентичні ділянкампершої пари граней. Фіг.1a-1d ілюструють низку етапів для принципової реалізації руху стикування для з'єднання й фіксації панелей 1 і 2. Ділянки 3 і 4, що сполучаються, профілю панелей 1 і 2, відповідно, утворюють фіксуючі засоби V, що сполучаються, у вигляді ділянок Н гакоподібного профілю. Ділянка гакоподібного профілю 1 утворює прийомний гачок 5, а ділянка 2 гакоподібного профілю утворює стопорний гачок 6, який входить у прийомний гачок 5, при цьому обидві ділянки гакоподібного профілю мають таку конфігурацію, яка спричиняє стопорний ефект, що протидіє зміні напрямку руху для стикування. Таким чином, панелі 1 і 2 після їхньої фіксації неможливо роз'єднати при русі назад. Кожна з панелей 1 і 2 складається з корпуса 1' і 2', відповідно, із пластиковим шаром, на якім розміщені зазначені вище фіксуючі засоби V, що сполучаються. Лицьова сторона 7 панелі утворює робочу поверхню. На прийомному гачку 5 на видаленні від корпуса панелі розміщена грань 8, а ближче до корпуса панелі розміщена прийомна виїмка 9. Прийомна виїмка 9 відкрита до верхньої сторони 7. Стопорний гачок 6, оснащений стопорною виїмкою 11 поблизу корпуса панелі, відкритою до зворотного боку 10, і фіксатором 12 на видаленні від корпуса. Фіксатор 12 при стикуванні входить у вертикальному напрямку Т у прийомну виїмку 9 прийомного гачка 5. Крім того, стопорний гачок 6 має стикувальну поверхню 13 на видаленні від корпуса й розташований також на видаленні від корпуса стопорний контур 14, який здійснює фіксацію у вертикальному напрямку. Поблизу корпуса панелі прийомний гачок 5 має стикувальну поверхню й надійно фіксуючий контур 16, який входить у зачеплення зі стопорним контуром 14 стопорного гачка 6. Таким шляхом можна здійснити фіксацію у вертикальному напрямку. Крім того, стопорний гачок 6 має розташовану поблизу корпусу горизонтальну фіксуючу поверхню 17 на фіксаторі 12. Сполучений з ним прийомний гачок 5, який має віддалену від корпуса горизонтальну фіксуючу поверхню 18, розташовану у прийомній виїмці 9, що взаємодіє з горизонтальною фіксуючою поверхнею 17 стопорного гачка 6. У своєї прийомній виїмці 9 прийомний гачок 5 оснащений звуженим прийомним отвором 19. При стикуванні фіксатор 12 уводиться в прийомну виїмку 9 в основному у вертикальному напрямку Т, тобто в площині, перпендикулярній зафіксованим панелям. На Фіг. 1a-1d видно, що панель 1 разом із прийомним гачком 5 розташована на нерухливій основі (не показано). Фіксатор 12 панелі 2 опускають перпендикулярно площини панелі (вертикально). Віддалений від корпуса панелі стопорний контур 14 стопорного гачка 5 має фіксуючу виїмку 14a, яка виведена за площину стикувальної поверхні 13 стопорного гачка 6. Конфігурація розташованого поблизу корпуса надійно фіксуючого контуру 16 прийомного гачка 5 дозволяє йому мати фіксуючий елемент 16a, який виходить за площину стикувальної поверхні 15 прийомного гачка 5 і входить у фіксованому стані в зачеплення з фіксуючою виїмкою 14a стопорного гачка 6. Крім того, фіксатор 12 і прийомний отвір 19 мають таку конфігурацію, що на початку стикувального переміщення вільний кінець фіксатора 12 входить у прийомний отвір 19 без якої-небудь істотної пружної деформації ділянок гакоподібного профілю. В цьому випадку горизонтальна фіксуюча поверхня 17 стопорного гачка 6 входить частково в зіткнення з горизонтальною фіксуючою поверхнею 18 прийомного гачка 5. Прийомний гачок 5 оснащений особою гнучкою штангою 20, яку добре видно на Фіг. 1b і 1c. Конфігурація гнучкої штанги 20 така, що завдяки її пружній деформації просвіт прийомного отвору 19 може бути розширений для того, щоб фіксатор 12 міг без утруднень увійти в прийомну виїмку 9. Крім того, завдяки гнучкої штанги 20 стопорний контур 14 стопорного гачка 6 можна дуже легко ввести в надійно фіксуючий контур 16 прийомного гачка 5. На початку сполучення профілі мають бути введені в зачеплення в місці з'єднання, не будучи до цього пружно деформовані. Лише в ході подальшого переміщення прорізані ділянки стопорного контуру 14 і надійно фіксуючого контуру 16 входять у зіткнення в місці з'єднання. Однак, це зіткнення спричиняє пружну деформацію в основному в іншім місці, точніше в гнучкій штанзі 20, яка спеціально призначена для цього. Припускається, що стопорний контур 14 і надійно фіксуючий контур 16 також стискуються й деформуються, але чим більш жорстким й крихким є пластичний матеріал корпуса панелі, тим відповідно меншою є ступінь пружної 4 UA 110501 C2 5 10 15 20 25 30 35 40 45 50 55 60 деформації стопорного контуру 14 і надійно фіксуючого контуру 16, а також відповідно більшою є ступінь пружної деформації гнучкої штанги 20. Фіксуюча виїмка 14a стопорного гачка 6 зроблена більш глибокою, ніж у відомих конструкціях. Рівною мірою фіксуючий елемент 16a прийомного гачка 5 висунутий більшою мірою відносно стикувальної поверхні 15 прийомного гачка 5, ніж у відомих конструкціях. У результаті конфігурація має більший ступень порізаності в напрямку вертикального стикування, ніж у відомих конструкціях. При цьому стопорний контур 14 і надійно фіксуючий контур 16 можуть бути без утруднень уведені в зачеплення. Це відбувається завдяки тому, що гнучка штанга 20 пружно деформується, дозволяючи розширити прийомний отвір 19. Таким чином, стопорний контур 14 і надійно фіксуючий контур 16 можуть переміщатися один за інший без істотної деформації, поки не ввійдуть у надійне зачеплення для виконання вертикальної фіксації. Як видно на Фіг.1b, на фіксаторі 12 передбачена похила поверхня на видаленні від корпуса панелі. Ця поверхня утворює похилу ковзну площину 12a, яка стикається з виступаючим фіксуючим елементом 16a надійно фіксуючого контуру 16 прийомного гачка. Завдяки цьому при вертикальнім переміщенні стопорного гачка 16 у процесі стикування відбувається накладення на горизонтальне переміщення, що приводить до взаємного роз'єднання панелей з утворенням зазору між стикувальними поверхнями 13, 15. У той же час горизонтальна фіксуюча поверхня 17 стопорного гачка 6 надавлює на горизонтальну фіксуючу поверхню 18 прийомного гачка 5. Зусилля, що діє на горизонтальну фіксуючу поверхню 18 прийомного гачка 5, передається на гнучку штангу 20 прийомного гачка 5, яка в результаті цього пружно деформується. Як видно на Фіг.1з, при подальшім переміщенні для стикування найширша ділянка фіксатора 12 проходить через розширений прийомний отвір 19 прийомної виїмки 9. Потім зменшується вигин гнучкої штанги 20, і прийомний отвір 19 знову звужується. Стикувальні поверхні 13, 15 панелей, між якими є зазор k, надавлюють одна на одну внаслідок напругі, що вникає при вигині гнучкої штанги 20. На Фіг.1d показано, що стопорний контур 14 і надійно фіксуючий контур 16 досягли положення, у якім вони ввійшли в надійне зачеплення. Ділянки Н профілю можна спроектувати таким чином, що в гнучкій штанзі 20 буде підтримуватися залишкове пружне напруження, а сила пружності (сила пружини) прикладається через горизонтальну стикувальну поверхню 18 прийомного гачка 5, причому ця сила спричиняє постійну попередню напругу стикувальної поверхні 13 стопорного гачка 6 у напрямку стикувальної поверхні 15 прийомного гачка 5. У такий спосіб можна добитися щільного стикування. Як видно на Фіг.1d, горизонтальні фіксуючі поверхні 17,18 обох ділянок Н гакоподібного профілю перебувають у щільнім зіткненні між собою і не спричиняють постійної попередньої напруги. На Фіг.2а - 2d показана ділянка двох панелей 1 і 2, відповідно. Ці панелі тут також ідентичні. Кожна окрема панель має ділянки профілю, що сполучаються, на взаємно протилежних парах граней. У випадку панелі із чотирма гранями друга пара граней оснащена ділянками профілю, що сполучаються, які ідентичні першій парі граней. На Фіг.2a-2d показані етапи принципової реалізації стикувального переміщення для з'єднання й фіксації панелей. Зображений на Фіг.2a-2d варіант виконання панелей 1 і 2 в основному співпадає з варіантом на Фіг.1a-1d і має ідентичні позиції. У варіанті на Фіг.2a-2d передбачений другий вид дій для забезпечення надійної фіксації. Для виконання цих дій передбачена пружна фіксуюча лапка, основа якої розташована на грані 8 прийомного гачка 5. Стопорна виїмка 11 біля корпуса панелі має фіксуючу виїмку 22, яка діє разом із пружною фіксуючою лапкою 21. Таким чином, усередині ділянки з'єднання є друге місце з'єднання, елементи якого без утруднень входять у зачеплення один з одним завдяки пружній деформації фіксуючої лапки 21. Пружна фіксуюча лапка 21 разом зі стопорною виїмкою 9 також забезпечує фіксацію обох ділянок Н профілю у вертикальному напрямку, тобто перпендикулярно площини зафіксованих панелей. Пружна фіксуюча лапка 21 виконана заодно з корпусом. Для цього скористалися пружними властивостями корпуса панелі. Таке виконання бажане для надійної фіксації за допомогою пружної фіксуючої лапки 21, якщо пластичний матеріал корпуса панелі є відносно жорстким. Тому більш твердий пластичний матеріал працює краще, чим м'який матеріал, який легко деформується. Пружна фіксуюча лапка 21 висунута похило вниз від грані 8 гачка. Коли нижня сторона 10 панелі 1 лежить на основі (не показано), вільний кінець пружної фіксуючої лапки 21 спрямований убік основи. Віддалена від корпуса пружна фіксуюча лапка 21 має ковзну поверхню 23, яка входить у зіткнення зі стопорним гачком 6 під час стикування, спричиняючи при цьому спрямоване всередину пружне переміщення фіксуючої лапки 21, завдяки чому 5 UA 110501 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіксуюча лапка 21 переміщається ближче до грані 8 гачка або ближче до корпуса панелі 1. У цьому випадку фіксуюча лапка 21 одержує пружне напруження й забезпечує стикування у вертикальному напрямку, даючи можливість стопорному гачку опускатися нижче. Потім стопорний гачок 6 просувається глибше в прийомний гачок 5 доти, поки обидві панелі 1 і 2 не опиняться в одній площині. Між пружною фіксуючою лапкою 21 і гранню 8 гачка передбачений вільний простір 24, у який може потрапити фіксуюча лапка 21 завдяки її пружній деформації. Пружна попередня напруга фіксуючої лапки 21 дозволяє їй відпружинити назад у напрямку свого нейтрального положення, якщо для цього є місце. Таке місце з'являється, коли фіксуюча лапка 21 під час стикування входить у фіксуючу виїмку 22 стопорного гачка 6. Фіксуюча виїмка 22 має фіксуючу контактну поверхню 25, яка при зіткненні із пружною фіксуючою лапкою 21 утримує на місці з'єднані між собою панелі у вертикальному напрямку, тобто перпендикулярно площині панелей. Конфігурація фіксуючої контактної поверхні 25 така, що вона утворює похилу стикувальну площину для вільного кінця пружної фіксуючої лапки 21. Похила стикувальна поверхня 26 має таку форму, що напружена пружна фіксуюча лапка 21, коли вона відпружинює назад у напрямку свого нейтрального положення, спирається на похилу стикувальну поверхню 26 перед досягненням свого нейтрального положення. Таким чином, у фіксуючій лапці 21 увесь час підтримується попередня напруга, що забезпечує надійне втримання. Кращий варіант реалізації чотиригранної панелі показаний на Фіг.3, де зображене виготовлення по ділянках підлогового настилу з панелей, що є предметом цього винаходу. У цих панелях є перша пара граней з ділянками, що сполучаються, Н профілю й друга пара граней з ділянками S, що сполучаються, надійно фіксуючого поворотного профілю. Ділянки S служать для взаємного з'єднання панелей різних рядів. У цьому варіанті ділянки Н профілю служать для взаємного з'єднання панелей того самого ряду. Ділянки Н профілю, що відносяться до першої пари граней, можуть мати конструкцію, що показана на Фіг. 1a-1d. Відповідно до іншого варіанта ділянки Н профілю, що відносяться до першої пари граней, можуть мати конструкцію, що показана на Фіг.2a-2d. На Фіг.3 показана нова панель 27 переднього ряду панелей ІІІ, яка має кріпитися як до попереднього ряду панелей ІІ, так і до суміжної панелі 28 того ж переднього ряду ІІІ. Нову панель вставляють похило відносно площини покладених панелей і кріплять її ділянки S поворотного профілю до переднього ряду панелей ІІ. Потім її кріплять до попереднього ряду ІІ, повертаючи вниз у площину покладених панелей. У той же час ділянку профілю (стопорний гачок 6) нової панелі 27 також кріплять до ділянки профілю (прийомний гачок 5) панелі 28 того ж ряду ІІІ. При повороті нової панелі 27 вниз у площину покладених панелей стопорний гачок 6 одночасно входить у зачеплення із прийомним гачком 5 за допомогою перехресних рухів. Прийомний гачок 5 має гнучку штангу, яка поступово пружно деформується в міру переміщення стопорного гачка 6 у напрямку прийомного гачка 5 або в міру входження фіксатора стопорного гачка 6 у прийомну виїмку прийомного гачка 5. Друга пара граней може бути реалізована за допомогою ділянок S, що сполучаються, поворотного профілю у вигляді всім відомих ділянок надійно фіксуючого профілю, які можуть бути надійно з'єднані й зафіксовані за допомогою похилого припасування нової панелі до попереднього ряду панелей, а потім поворота цієї панелі вниз у площину покладених панелей. Реалізація такої ділянки S поворотного профілю показана на Фіг. 4. Показані на Фіг. 4 ділянки S, що сполучаються, поворотного профілю включають до свого складу ділянку 29 жолобчастого профілю й ділянку 30 профілю лапки. Ділянка 9 жолобчастого профілю має верхню жолобчасту стінку 29а, яка коротше нижньої жолобчастої стінки 29b. Нижня жолобчаста стінка 29b також оснащена прорізаною виїмкою 29c для ділянки 30 профілю лапки. Виїмка 29 також має горизонтальну фіксуючу поверхню 29d. Ділянка 30 профілю лапки має верхню поверхню 30а лапки, розташовану в основному паралельно верхній поверхні 7 нової панелі 27. Нижня сторона 30b лапки має прорізану конфігурацію 30c і горизонтальну фіксуючу поверхню 30d, яка діє разом з горизонтальною фіксуючою поверхнею 29d нижньої жолобчастої стінки 29b. Показане на Фіг.3 похиле положення нової панелі 27 чітко позначене на Фіг. 4 пунктирною лінією ділянки 30' профілю лапки. Нижню сторону 30b лапки поміщають на довгішу нижню жолобчасту стінку 29d. Нову панель 27 переміщають, уводячи кінець лапки в жолобчастий профіль, а потім повертають нову панель 27 вниз у площину лежачої панелі або панелей. Перелік позицій 1 панель 1' корпус 2 панель 6 UA 110501 C2 5 10 15 20 25 30 35 40 45 2' корпус 3 ділянка профілю 4 ділянка профілю 5 прийомний гачок 6 стопорний гачок 7 верхня сторона 8 грань гачка 9 прийомна виїмка 10 нижня сторона 11 стопорна виїмка 12 фіксатор 12a похила ковзна поверхня 13 стикувальна поверхня (стопорний гачок) 14 стопорний контур 14a фіксуюча виїмка 15 стикувальна поверхня (прийомний гачок) 16 надійно фіксуючий контур 16a фіксуючий елемент 17 горизонтальна фіксуюча поверхня (стопорний гачок) 18 горизонтальна фіксуюча поверхня (прийомний гачок) 19 прийомний отвір 20 гнучка штанга 21 пружна фіксуюча лапка 22 фіксуюча виїмка 23 ковзна поверхня 24 вільний простір 25 фіксуюча контактна поверхня 26 похила опорна поверхня 27 нова панель 27' нова панель 28 панель 29 ділянка жолобчастого профілю 29a верхня жолобчаста стінка 29b нижня жолобчаста стінка 29c прорізана виїмка 29d горизонтальна фіксуюча поверхня 30 ділянка профілю лапки 30a верхня сторона лапки 30b нижня сторона лапки 30c прорізана частина 30d горизонтальна фіксуюча поверхня 30' ділянка профілю лапки H ділянка профілю гачка k зазор S ділянка поворотного профілю T напрямок з'єднання V фіксуючі засоби, що сполучаються ФОРМУЛА ВИНАХОДУ 50 55 1. Панель (1, 2, 27, 28), що містить: корпус (1', 2') з принаймні одним пластичним шаром, фіксуючі засоби, що сполучаються (V), у вигляді пар на взаємно протилежних гранях панелі, щонайменше одну пару фіксуючих засобів з гакоподібними профілями (Н), а саме прийомний гачок (5) і розташований протилежно від нього стопорний гачок (6), причому прийомний гачок (5) має віддалену від корпуса грань (8) гачка (5) і прийомну виїмку (9) поблизу корпуса, відкриту до верхньої сторони (7) панелі, а стопорний гачок (6) має стопорну виїмку (11) поблизу корпуса, відкриту до нижньої сторони панелі, і фіксатор (12), що розташований на віддаленні від корпуса і входить при вертикальному стикуванні в прийомну виїмку (9) прийомного гачка (5), 7 UA 110501 C2 5 10 15 20 25 30 35 40 45 50 55 стопорний гачок (6), що має стикувальну поверхню (13) на віддаленні від корпуса й вертикально діючий стопорний контур (14), розташований також на віддаленні від корпуса, прийомний гачок (5), що має стикувальну поверхню (15) поблизу корпуса й надійно фіксуючий контур (16), що також розташований поблизу корпуса і входить у надійне зачеплення з віддаленим від корпуса стопорним контуром (14) стопорного гачка (6) з можливістю вертикальної фіксації, стопорний гачок (6), що має на фіксаторі (12) горизонтальну фіксуючу поверхню (17) поблизу корпуса, прийомний гачок (5), що має горизонтальну фіксуючу поверхню (18), яка розташована на віддаленні від корпуса у прийомній виїмці (9), звужений прийомний отвір (19), через який фіксатор (12) може бути введений у напрямку (Т) вертикального стикування у прийомну виїмку (9), вільний кінець фіксатора (12), що виконаний меншим завширшки, ніж ширина прийомного отвору (19) прийомного гачка (5), стопорний контур (14) стопорного гачка (6), що віддалений від корпуса і відведений назад за площину стикувальної поверхні (13) стопорного гачка (6), розташований поблизу корпуса надійно фіксуючий контур (16) прийомного гачка (5), висунутий принаймні частково за площину стикувальної поверхні (15) прийомного гачка (5), фіксатор (12) і прийомний отвір (19), що мають конфігурацію, яка забезпечує проходження кінця фіксатора під час стикування спочатку без пружної деформації профілю (Н) у прийомний отвір (19) до такої міри, що частина горизонтальної фіксуючої поверхні (17) стопорного гачка (6) входить у зіткнення з горизонтальною фіксуючою поверхнею (18) прийомного гачка (5), при цьому прийомний гачок (5) оснащений гнучкою штангою (20), що дозволяє розширити прийомний отвір (19) завдяки пружній гнучкості штанги таким чином, що фіксатор (12) може повністю ввійти у прийомну виїмку (9), при цьому стопорний контур (14) стопорного гачка (6) також уводиться в надійно фіксуючий контур (16) прийомного гачка (5), причому нижня поверхня гнучкої штанги знаходиться у загальній площині з нижньою поверхнею корпуса. 2. Панель за п. 1, яка відрізняється тим, що на грані (8) прийомного гачка (5) розташована пружна фіксуюча лапка (21), віддалена від корпуса, а розташована поблизу корпуса прийомна виїмка (11) оснащена фіксуючою виїмкою (22), яка сполучається із пружною фіксуючою лапкою (21). 3. Панель за п. 2, яка відрізняється тим, що пружна фіксуюча лапка (21) виконана за одне ціле з корпусом (1'). 4. Панель за п. 2 або за п. 3, яка відрізняється тим, що основа пружної фіксуючої лапки (21) розташована на стороні грані (8) гачка, віддаленій від корпуса, а вільний кінець пружної фіксуючої лапки (21) виступає похило від грані (8) гачка. 5. Панель за пп. 2-4, яка відрізняється тим, що пружна фіксуюча лапка (21) має ковзну поверхню (23), віддалену від корпуса. 6. Панель за будь-яким з пп. 2-5, яка відрізняється тим, що між пружною фіксуючою лапкою (21) і гранню (8) гачка є вільний простір (24), у який із пружною деформацією може входити фіксуюча лапка (21). 7. Панель за будь-яким з пп. 2-5, яка відрізняється тим, що фіксуюча виїмка (22) має фіксуючу контактну поверхню (25). 8. Панель за п. 7, яка відрізняється тим, що фіксуюча контактна поверхня (25) має таку конфігурацію, що утворює похилу опорну поверхню (26) для вільного кінця пружної фіксуючої лапки (21). 9. Панель за будь-яким з пп. 1-8, яка відрізняється тим, що фіксатор (12) має похилу ковзну поверхню (12а) на його стороні, віддаленій від корпуса. 10. Панель за будь-яким з пп. 1-9, яка відрізняється тим, що передбачена пара ділянок (S) поворотного профілю, а саме ділянка (29) жолобчастого профілю із прорізаною конфігурацією жолобчастої стінки (29b) і ділянка (30) профілю лапки із прорізаною конфігурацією (30с) сторони (30b) пружного елемента. 11. Панель за будь-яким з пп. 1-10, яка відрізняється тим, що передбачені прозорий покривний шар на верхній стороні (7) і декоративний шар, видимий через покривний шар. 12. Панель за будь-яким з пп. 1-11, яка відрізняється тим, що на її зворотному боці передбачений захисний шар. 8 UA 110501 C2 9 UA 110501 C2 10 UA 110501 C2 11 UA 110501 C2 Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
