Циліндровий замок з гнучким ключем

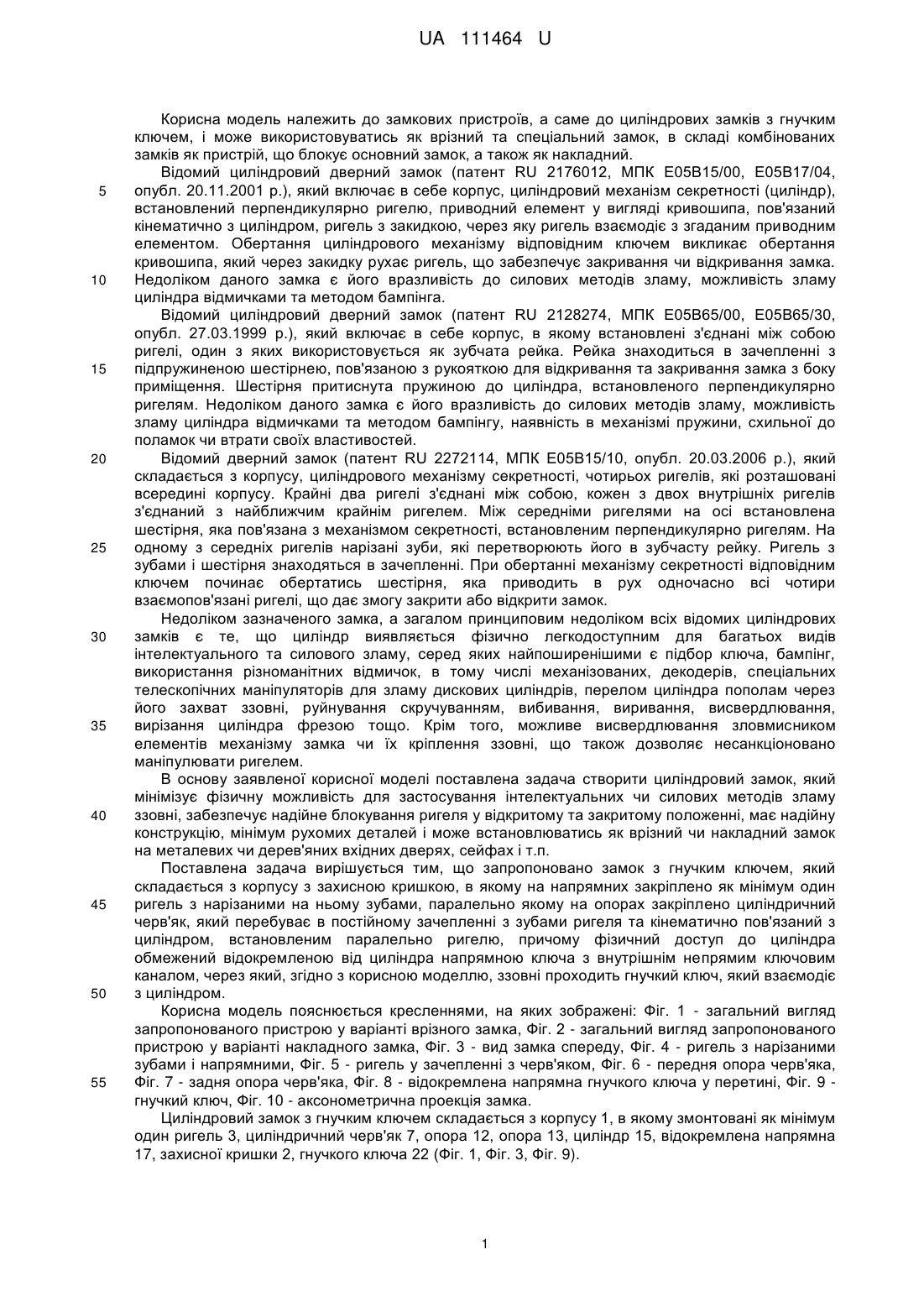

Реферат: Циліндровий замок з гнучким ключем включає в себе корпус, захисну кришку, принаймні один рухомий ригель з зубчатою поверхнею, циліндричний черв'як, принаймні дві опори, в яких утримується і обертається черв'як, циліндр, відокремлену напрямну ключа та гнучкий ключ. UA 111464 U (54) ЦИЛІНДРОВИЙ ЗАМОК З ГНУЧКИМ КЛЮЧЕМ UA 111464 U UA 111464 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до замкових пристроїв, а саме до циліндрових замків з гнучким ключем, і може використовуватись як врізний та спеціальний замок, в складі комбінованих замків як пристрій, що блокує основний замок, а також як накладний. Відомий циліндровий дверний замок (патент RU 2176012, МПК Е05В15/00, Е05В17/04, опубл. 20.11.2001 p.), який включає в себе корпус, циліндровий механізм секретності (циліндр), встановлений перпендикулярно ригелю, приводний елемент у вигляді кривошипа, пов'язаний кінематично з циліндром, ригель з закидкою, через яку ригель взаємодіє з згаданим приводним елементом. Обертання циліндрового механізму відповідним ключем викликає обертання кривошипа, який через закидку рухає ригель, що забезпечує закривання чи відкривання замка. Недоліком даного замка є його вразливість до силових методів зламу, можливість зламу циліндра відмичками та методом бампінга. Відомий циліндровий дверний замок (патент RU 2128274, МПК Е05В65/00, Е05В65/30, опубл. 27.03.1999 p.), який включає в себе корпус, в якому встановлені з'єднані між собою ригелі, один з яких використовується як зубчата рейка. Рейка знаходиться в зачепленні з підпружиненою шестірнею, пов'язаною з рукояткою для відкривання та закривання замка з боку приміщення. Шестірня притиснута пружиною до циліндра, встановленого перпендикулярно ригелям. Недоліком даного замка є його вразливість до силових методів зламу, можливість зламу циліндра відмичками та методом бампінгу, наявність в механізмі пружини, схильної до поламок чи втрати своїх властивостей. Відомий дверний замок (патент RU 2272114, МПК Е05В15/10, опубл. 20.03.2006 p.), який складається з корпусу, циліндрового механізму секретності, чотирьох ригелів, які розташовані всередині корпусу. Крайні два ригелі з'єднані між собою, кожен з двох внутрішніх ригелів з'єднаний з найближчим крайнім ригелем. Між середніми ригелями на осі встановлена шестірня, яка пов'язана з механізмом секретності, встановленим перпендикулярно ригелям. На одному з середніх ригелів нарізані зуби, які перетворюють його в зубчасту рейку. Ригель з зубами і шестірня знаходяться в зачепленні. При обертанні механізму секретності відповідним ключем починає обертатись шестірня, яка приводить в рух одночасно всі чотири взаємопов'язані ригелі, що дає змогу закрити або відкрити замок. Недоліком зазначеного замка, а загалом принциповим недоліком всіх відомих циліндрових замків є те, що циліндр виявляється фізично легкодоступним для багатьох видів інтелектуального та силового зламу, серед яких найпоширенішими є підбор ключа, бампінг, використання різноманітних відмичок, в тому числі механізованих, декодерів, спеціальних телескопічних маніпуляторів для зламу дискових циліндрів, перелом циліндра пополам через його захват ззовні, руйнування скручуванням, вибивання, виривання, висвердлювання, вирізання циліндра фрезою тощо. Крім того, можливе висвердлювання зловмисником елементів механізму замка чи їх кріплення ззовні, що також дозволяє несанкціоновано маніпулювати ригелем. В основу заявленої корисної моделі поставлена задача створити циліндровий замок, який мінімізує фізичну можливість для застосування інтелектуальних чи силових методів зламу ззовні, забезпечує надійне блокування ригеля у відкритому та закритому положенні, має надійну конструкцію, мінімум рухомих деталей і може встановлюватись як врізний чи накладний замок на металевих чи дерев'яних вхідних дверях, сейфах і т.п. Поставлена задача вирішується тим, що запропоновано замок з гнучким ключем, який складається з корпусу з захисною кришкою, в якому на напрямних закріплено як мінімум один ригель з нарізаними на ньому зубами, паралельно якому на опорах закріплено циліндричний черв'як, який перебуває в постійному зачепленні з зубами ригеля та кінематично пов'язаний з циліндром, встановленим паралельно ригелю, причому фізичний доступ до циліндра обмежений відокремленою від циліндра напрямною ключа з внутрішнім непрямим ключовим каналом, через який, згідно з корисною моделлю, ззовні проходить гнучкий ключ, який взаємодіє з циліндром. Корисна модель пояснюється кресленнями, на яких зображені: Фіг. 1 - загальний вигляд запропонованого пристрою у варіанті врізного замка, Фіг. 2 - загальний вигляд запропонованого пристрою у варіанті накладного замка, Фіг. 3 - вид замка спереду, Фіг. 4 - ригель з нарізаними зубами і напрямними, Фіг. 5 - ригель у зачепленні з черв'яком, Фіг. 6 - передня опора черв'яка, Фіг. 7 - задня опора черв'яка, Фіг. 8 - відокремлена напрямна гнучкого ключа у перетині, Фіг. 9 гнучкий ключ, Фіг. 10 - аксонометрична проекція замка. Циліндровий замок з гнучким ключем складається з корпусу 1, в якому змонтовані як мінімум один ригель 3, циліндричний черв'як 7, опора 12, опора 13, циліндр 15, відокремлена напрямна 17, захисної кришки 2, гнучкого ключа 22 (Фіг. 1, Фіг. 3, Фіг. 9). 1 UA 111464 U 5 10 15 20 25 30 35 40 45 50 55 60 Корпус 1 виготовляється методом лиття, штампування або фрезерування. В боковій стінці корпусу 1 виконують вікно (отвір) 26 відповідної форми для проходу ригеля 3 (Фіг. 10). Кріплення деталей замка виконується гвинтами (на кресленнях не показані) через отвори 27 в корпусі 1. В деталях замка з боку корпусу 1 відповідно виконують різьбові отвори 21, в які вкручуються згадані гвинти (фіг. 6, фіг. 7, фіг. 10). Даний спосіб кріплення мінімізує можливість висвердлювання зловмисником гвинтів кріплення з боку захисної кришки 2. У варіанті реалізації запропонованого замка як накладного, кріплення опори 12, опори 13 і циліндра 15 до корпусу 1 бажано додатково проводити також і з боку захисної кришки 2. Захисна кришка 2 повністю або частково виконана з спеціальної сталі, стійкої до свердління та механічного руйнування. В кришці 2 виконується отвір 28 (Фіг. 1) для доступу до вхідного отвору 19 відокремленої напрямної ключа 17. Кріплення кришки 2 до корпусу 1 виконують гвинтами, як правило, з боку приміщення. В іншому переважному варіанті реалізації даної корисної моделі верхній та нижній краї кришки 2 можуть бути загнуті всередину замка під кутом 90° або приварені як окремі деталі до поверхні кришки 2. В загнутих краях кришки 2 виконані різьбові отвори (на кресленнях не показані) для кріплення до бокових країв корпусу 1, в яких виконують відповідні отвори 27. Ригель 3 (Фіг. 4, Фіг. 5) має повздовжній паз 5, через який до корпусу 1 на різьбі кріпляться циліндричні напрямні 6 з конусоподібною стопорною головкою (Фіг. 3). Діаметр напрямних 6 вибирається меншим ширини паза 5 так, щоб забезпечити безперешкодний рух і мінімальний люфт ригеля 3. На ригелі 3 нарізані зуби 4, які відповідають профілю і розташуванню зубів черв'яка 7. Черв'як 7 і ригель 3 взаємодіють за принципом пари черв'як-рейка і утворюють приводний механізм замка. У переважному варіанті реалізації даної корисної моделі кромка ригеля 3 з боку кришки 2 має скіс (фіг. 10), на якому нарізані зуби 4. Скіс забезпечує ефективне зачеплення черв'яка 7 з зубами 4 і дозволяє розташувати ригель 3 зі зміщенням в бік приміщення відносно продовжньої осі черв'яка 7. При такому розташуванні черв'як 7 найбільш ефективно блокує і утримує ригель 3 у відкритому чи закритому положенні. Несанкціонований рух ригеля 3 можливий тільки після одночасного демонтажу передньої опори 12, задньої опори 13, черв'яка 7 і циліндра 1 5. Черв'як 7 (Фіг. 3, Фіг. 5) виконується циліндричним, одно- або двозахідним, з можливістю безперервного обертання в обох напрямках по повздовжній осі ригеля 3. Передня вісь 8 черв'яка 7 має глухий отвір 10, в який входить передня опора 12 (Фіг. 3, Фіг. 5, Фіг. 6). Задня вісь 9 черв'яка 7 (Фіг. 3, Фіг. 5) обертається в отворі 14 задньої опори 13 (Фіг. 7) і має глухий отвір 11 прямокутної або іншої форми, яка забезпечує утримання і фіксацію в ньому повідка 16, пов'язаного з циліндром 15. Циліндр 15 розташований послідовно за черв'яком 7 і паралельно ригелю 3 (Фіг. 3). Передня частина циліндра 15 має вхідний отвір 20 у вигляді лійки, яка центрує і направляє робочу частину 25 гнучкого ключа 22 у внутрішню ключову щілину циліндра 15 (на кресленнях не показана). Поводок 16 в задній частині циліндра 15 забезпечує кінематичний зв'язок циліндра 15 з черв'яком 7. Відокремлена напрямна 17 (Фіг. 8) та гнучкий ключ 22 (Фіг. 9) описані в заявці на корисну модель № u201508025 від 12.08.2015 р. Відокремлена напрямна 17 виготовлена з стійкого до свердління та механічних пошкоджень матеріалу у вигляді окремої деталі переважно прямокутної або циліндричної форми. Всередині тіла такої деталі виконано вигнутий переважно під кутом 90° наскрізний ключовий канал 18, який може розташовуватись в одній чи більше площинах і може виконуватись спіральним по своїй повздовжній осі. Відокремлена напрямна 17 через зовнішній отвір 19 та ключовий канал 18 направляє робочу частину 25 гнучкого ключа 22 безпосередньо до вхідного отвору 20 циліндра 15. Внутрішній діаметр ключового каналу 18 і радіус його вигину вибираються достатніми для проходження через нього робочої частини 25 гнучкого ключа 22. Гнучкий ключ 22 складається з головки ключа 23, гнучкого стрижня 24, робочої частини 25. Гнучкий стрижень 24 складається з витого чи цільного осердя та навитої кругом осердя сталевої пружини (на кресленнях показана умовно). Один кінець гнучкого стрижня 24 жорстко закріплений в головці 23, інший кінець безпосередньо або через муфту поєднаний з робочою частиною 25. У разі використання запропонованого замка як накладного, необхідно використовувати подовжувач 29 (Фіг. 2, показаний умовно) відокремленої напрямної 17, виконаний у вигляді трубки з зовнішньою декоративною накладкою. Довжина такого подовжувача дорівнює товщині полотна дверей. Крім того, для покращення зовнішнього вигляду замка можливе виконання 2 UA 111464 U 5 10 15 20 25 30 корпусу 1 з декорованою поверхнею, використання гвинтів кріплення з декоративними головками чи використання декоративних накладок. Використання замка Для того, щоб закрити чи відкрити запропонований замок, беруть гнучкий ключ 22 за головку 23, вводять його робочу частину 25 через отвір 28 в кришці 2 в зовнішній отвір 19 відокремленої напрямної 17, подають робочу частину 25 по ключовому каналу 18 і через вхідний отвір 20 вводять в штатну ключову щілину циліндра 15. Обертання гнучкого ключа 22, що відповідає циліндру 15, у заданому напрямку призводить до обертання повідка 16, який обертає черв'як 7, який взаємодіє з зубами 4. При цьому ригель 3 починає рухатись по напрямних 6, проходить через вікно 26 у корпусі 2 і переходить відповідно у замкнене або відкрите положення. Застосування запропонованого замка забезпечує наступний результат: 1. Запропонована конструкція замка з гнучким ключем має надійну конструкцію і мінімум рухомих деталей. 2. Використання гнучкого ключа з відокремленою напрямною виключає використання відомих типів відмичок та захищає циліндр від механічного руйнування. 3. Особливе розташування циліндра відносно ригеля та черв'ячно-рейковий механізм приводу практично виключає використання відмичок та інших способів несанкціонованих маніпуляцій з циліндром замка, забезпечує надійне самоблокування ригеля у відкритому та закритому положенні, значно підвищує стійкість циліндра і замка до фізичних методів зламу. 4. Блокування ригеля черв'яком, який встановлений зі зміщенням назовні відносно повздовжньої осі ригеля на незалежних від циліндра опорах мінімізує можливість вивільнення ригеля за допомогою висвердлювання гвинтів кріплення опор чи циліндра. 5. Кріплення деталей замка гвинтами до корпусу з боку приміщення, а також з боку захисної кришки мінімізує можливість висвердлювання гвинтів кріплення ззовні та зсередини приміщення. 6. Використання захисної кришки і зазначених вище методів захисту циліндра і механізму замка змушує зловмисника застосовувати металорізальне обладнання або силові методи руйнування дверей, що безумовно демаскує його протиправні дії. Таким чином, запропоновані технічні рішення дозволяють вирішити поставлену задачу та отримати новий технічний результат. Замок з гнучким ключем може використовуватись з замковими циліндрами різних типів; Запропонована конструкція дозволяє використовувати існуючі технологічні процеси, відомі матеріали, технології металообробки та виробничі потужності для виготовлення і складання замків запропонованої конструкції. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Циліндровий замок з гнучким ключем, який відрізняється тим, що замок включає в себе корпус, захисну кришку, принаймні один рухомий ригель з зубчатою поверхнею, який рухається по напрямних, циліндричний черв'як, встановлений паралельно повздовжній осі ригеля, причому черв'як знаходиться в постійному зачепленні з зубчатою поверхнею ригеля, принаймні дві опори, в яких утримується і обертається черв'як, циліндр, кінематично пов'язаний з черв'яком, причому циліндр встановлено паралельно повздовжній осі ригеля; відокремлену напрямну ключа, яка виконана у вигляді окремої деталі з внутрішнім наскрізним непрямим ключовим каналом для спрямування гнучкого ключа до ключової щілини циліндра; гнучкий ключ, причому ключ складається з робочої частини, приєднаного до неї гнучкого стрижня з головкою, який виконаний достатньо довгим та гнучким для проходження згаданого ключового каналу та подальшої взаємодії робочої частини ключа з механізмом секретності циліндра, згаданий гнучкий стрижень виконаний у вигляді гнучкого переважно металевого суцільного або плетеного осердя з намотаною вздовж нього циліндричною пружиною, кінці якого разом з кінцями пружини прикріплені відповідно до робочої частини ключа та головки. 2. Циліндровий замок з гнучким ключем за п. 1, який відрізняється тим, що зовнішня кромка ригеля з боку захисної кришки має скіс, на якому розміщені зуби ригеля, для забезпечення найбільш ефективного зачеплення зубчатої поверхні ригеля з черв'яком. 3. Циліндровий замок з гнучким ключем за п. 2 який відрізняється тим, що черв'як встановлено паралельно відносно повздовжньої осі ригеля зі зміщенням в бік захисної кришки для забезпечення найбільш ефективного зачеплення черв'яка і зубчатої поверхні, розташованої на скосі ригеля. 3 UA 111464 U 5 4. Циліндровий замок з гнучким ключем за будь-яким з пп. 1-3, який відрізняється тим, що при використанні як накладного, використовують подовжувач відокремленої напрямної, довжина якого дорівнює товщині дверного полотна. 5. Циліндровий замок з гнучким ключем за будь-яким з пп. 1-4, який відрізняється тим, що основне кріплення внутрішніх елементів конструкції замка виконується гвинтами через отвори в корпусі з боку приміщення. 6. Циліндровий замок з гнучким ключем за п. 4, який відрізняється тим, що кріплення захисної кришки може додатково виконуватись гвинтами до бокових стінок корпусу. 4 UA 111464 U 5 UA 111464 U 6 UA 111464 U 7 UA 111464 U 8 UA 111464 U 9 UA 111464 U 10 UA 111464 U 11 UA 111464 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
