Трубопровідний фільтр

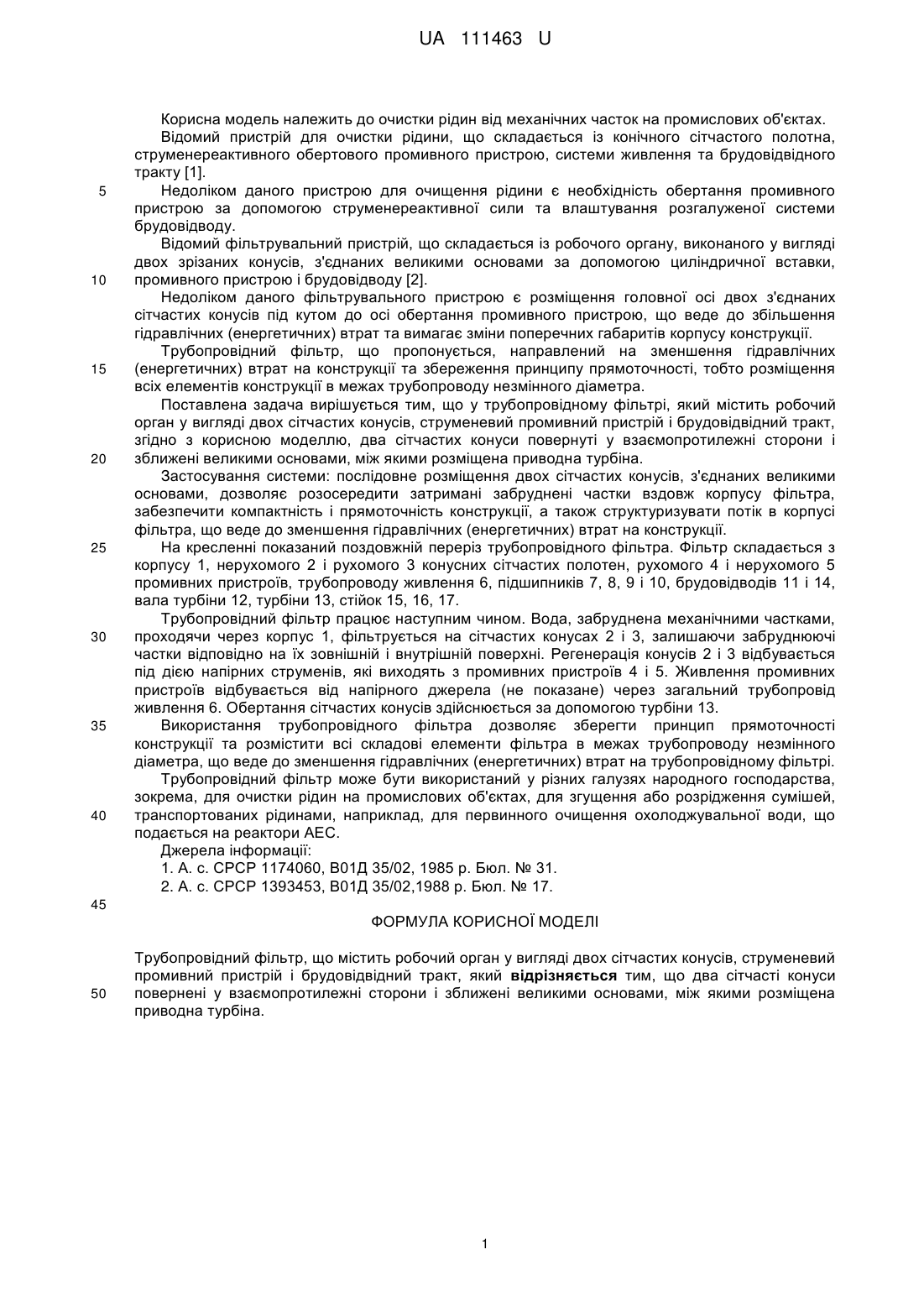

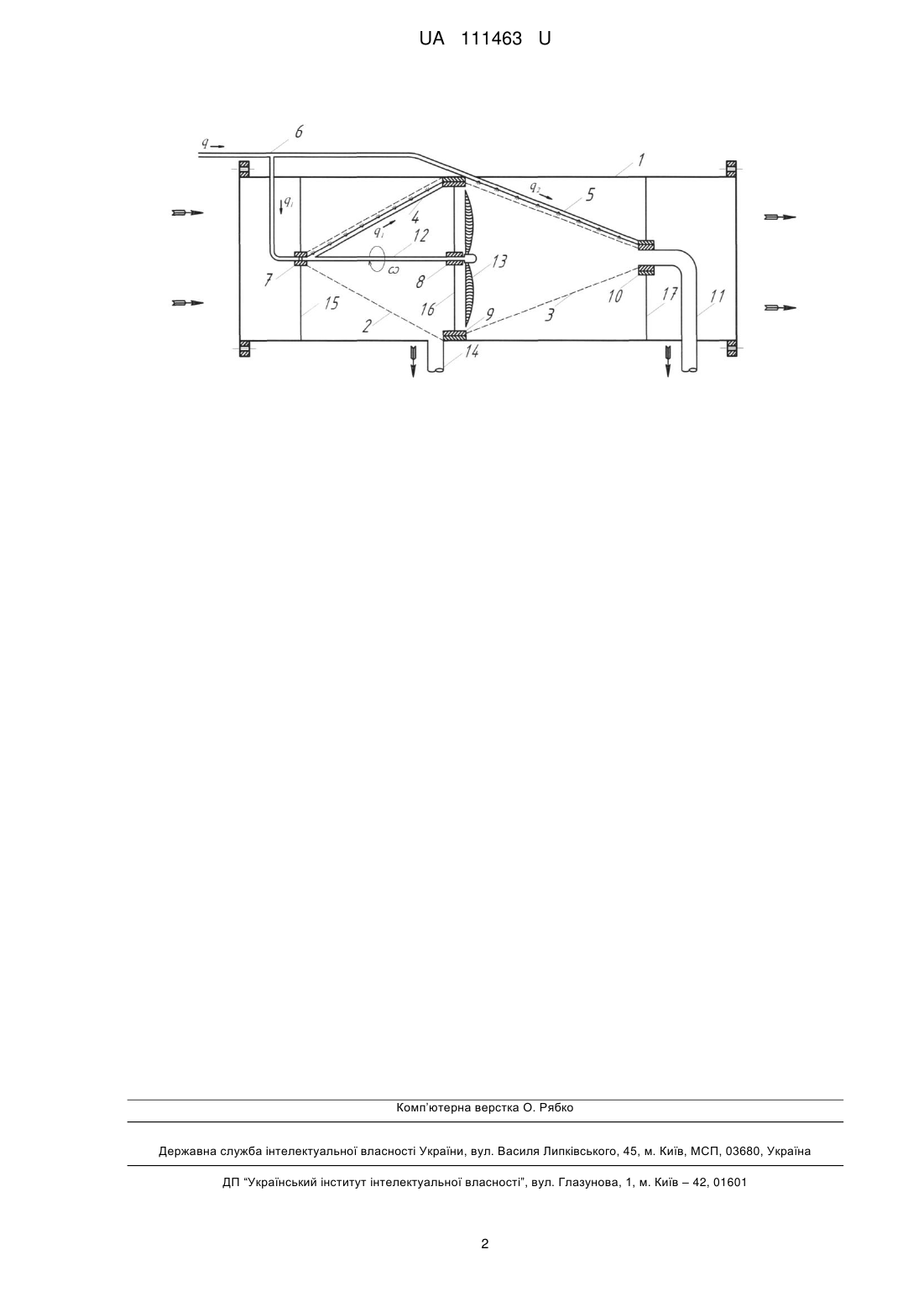

Реферат: Трубопровідний фільтр містить робочий орган у вигляді двох сітчастих конусів, струменевий промивний пристрій і брудовідвідний тракт. Два сітчасті конуси повернені у взаємопротилежні сторони і зближені великими основами, між якими розміщена приводна турбіна. UA 111463 U (54) ТРУБОПРОВІДНИЙ ФІЛЬТР UA 111463 U UA 111463 U 5 10 15 20 25 30 35 40 Корисна модель належить до очистки рідин від механічних часток на промислових об'єктах. Відомий пристрій для очистки рідини, що складається із конічного сітчастого полотна, струменереактивного обертового промивного пристрою, системи живлення та брудовідвідного тракту [1]. Недоліком даного пристрою для очищення рідини є необхідність обертання промивного пристрою за допомогою струменереактивної сили та влаштування розгалуженої системи брудовідводу. Відомий фільтрувальний пристрій, що складається із робочого органу, виконаного у вигляді двох зрізаних конусів, з'єднаних великими основами за допомогою циліндричної вставки, промивного пристрою і брудовідводу [2]. Недоліком даного фільтрувального пристрою є розміщення головної осі двох з'єднаних сітчастих конусів під кутом до осі обертання промивного пристрою, що веде до збільшення гідравлічних (енергетичних) втрат та вимагає зміни поперечних габаритів корпусу конструкції. Трубопровідний фільтр, що пропонується, направлений на зменшення гідравлічних (енергетичних) втрат на конструкції та збереження принципу прямоточності, тобто розміщення всіх елементів конструкції в межах трубопроводу незмінного діаметра. Поставлена задача вирішується тим, що у трубопровідному фільтрі, який містить робочий орган у вигляді двох сітчастих конусів, струменевий промивний пристрій і брудовідвідний тракт, згідно з корисною моделлю, два сітчастих конуси повернуті у взаємопротилежні сторони і зближені великими основами, між якими розміщена приводна турбіна. Застосування системи: послідовне розміщення двох сітчастих конусів, з'єднаних великими основами, дозволяє розосередити затримані забруднені частки вздовж корпусу фільтра, забезпечити компактність і прямоточність конструкції, а також структуризувати потік в корпусі фільтра, що веде до зменшення гідравлічних (енергетичних) втрат на конструкції. На кресленні показаний поздовжній переріз трубопровідного фільтра. Фільтр складається з корпусу 1, нерухомого 2 і рухомого 3 конусних сітчастих полотен, рухомого 4 і нерухомого 5 промивних пристроїв, трубопроводу живлення 6, підшипників 7, 8, 9 і 10, брудовідводів 11 і 14, вала турбіни 12, турбіни 13, стійок 15, 16, 17. Трубопровідний фільтр працює наступним чином. Вода, забруднена механічними частками, проходячи через корпус 1, фільтрується на сітчастих конусах 2 і 3, залишаючи забруднюючі частки відповідно на їх зовнішній і внутрішній поверхні. Регенерація конусів 2 і 3 відбувається під дією напірних струменів, які виходять з промивних пристроїв 4 і 5. Живлення промивних пристроїв відбувається від напірного джерела (не показане) через загальний трубопровід живлення 6. Обертання сітчастих конусів здійснюється за допомогою турбіни 13. Використання трубопровідного фільтра дозволяє зберегти принцип прямоточності конструкції та розмістити всі складові елементи фільтра в межах трубопроводу незмінного діаметра, що веде до зменшення гідравлічних (енергетичних) втрат на трубопровідному фільтрі. Трубопровідний фільтр може бути використаний у різних галузях народного господарства, зокрема, для очистки рідин на промислових об'єктах, для згущення або розрідження сумішей, транспортованих рідинами, наприклад, для первинного очищення охолоджувальної води, що подається на реактори АЕС. Джерела інформації: 1. А. с. СРСР 1174060, В01Д 35/02, 1985 р. Бюл. № 31. 2. А. с. СРСР 1393453, В01Д 35/02,1988 р. Бюл. № 17. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Трубопровідний фільтр, що містить робочий орган у вигляді двох сітчастих конусів, струменевий промивний пристрій і брудовідвідний тракт, який відрізняється тим, що два сітчасті конуси повернені у взаємопротилежні сторони і зближені великими основами, між якими розміщена приводна турбіна. 1 UA 111463 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
