Клапанний пристрій та секція механізованого щитового кріплення для підземних гірничих робіт, яка містить клапанний пристрій

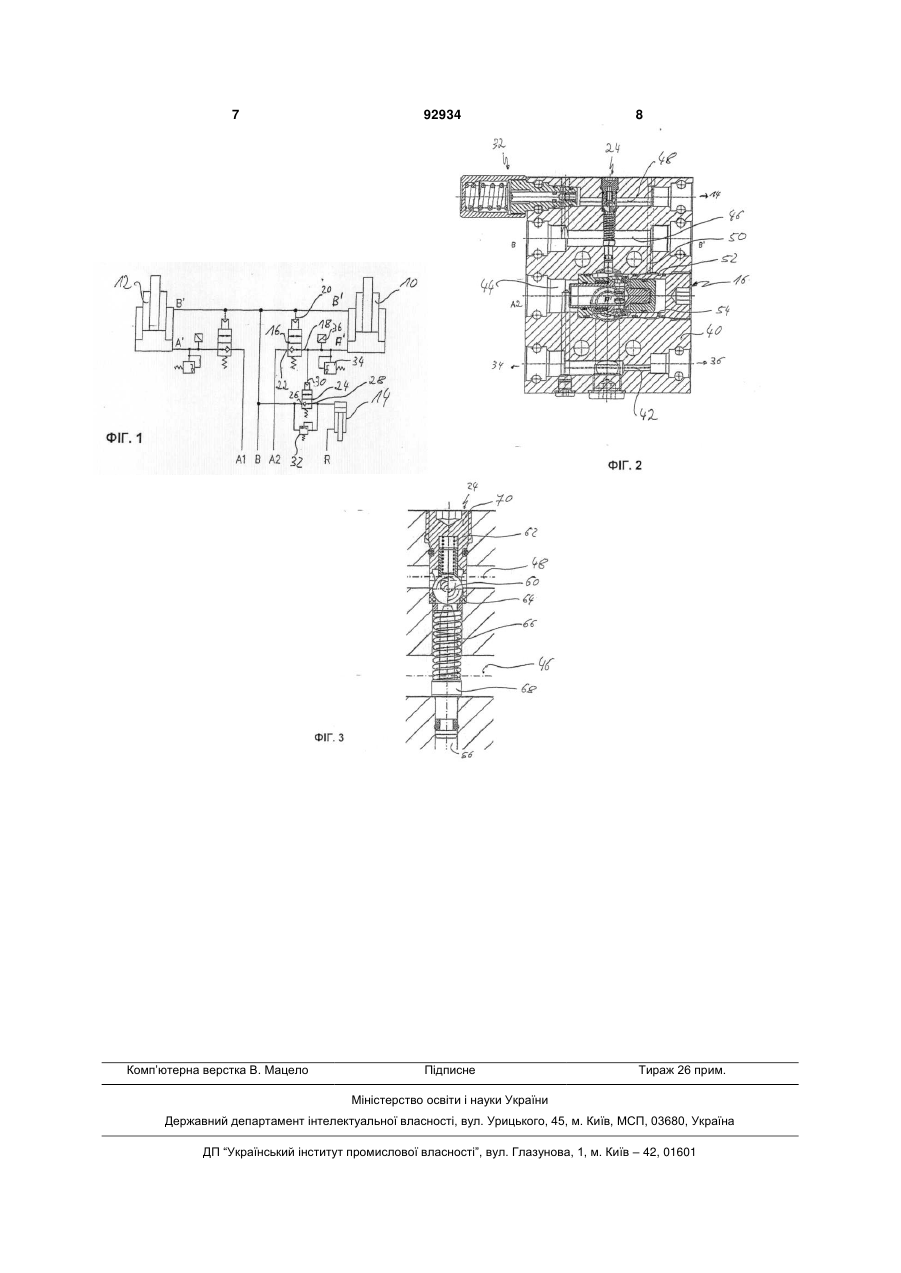

1. Клапанний пристрій для секції механізованого щитового кріплення при підземних гірничих роботах, що містить перший здатний до розблокування зворотний клапан (16), який має - з'єднуваний з напірним трубопроводом вхідний з'єднувальний елемент (22), - з'єднуваний зі з'єднувальним елементом А' поршневої камери установочного циліндра (10) секції механізованого щитового кріплення вихідний з'єднувальний елемент (18) і - з'єднуваний зі з'єднувальним елементом В' кільцевої камери установочного циліндра (10) керуючий з'єднувальний елемент (20), та другий здатний до розблокування зворотний клапан (24), який має - з'єднуваний з напірним трубопроводом вхідний з'єднувальний елемент (26), - з'єднуваний зі з'єднувальним елементом поршневої камери підйомного циліндра (14) для основи секції механізованого щитового кріплення вихідний з'єднувальний елемент (28) і - керуючий з'єднувальний елемент (30), який відрізняється тим, що керуючий з'єднувальний елемент (30) другого зворотного клапана (24) з'єднаний з вихідним з'єднувальним елементом 2 (19) 1 3 Винахід стосується клапанного пристрою для секції механізованого щитового кріплення при підземних гірничих роботах, до складу якої входить перший здатний до розблокування зворотний клапан (16), який має з'єднуваний з напірним трубопроводом вхідний з'єднувальний елемент (22), з'єднуваний зі з'єднувальним елементом А' поршневої камери установочного циліндра (10) секції механізованого щитового кріплення вихідний з'єднувальний елемент (18) і з'єднуваний зі з'єднувальним елементом В' кільцевої камери установочного циліндра (10) керуючий з'єднувальний елемент (20) та другий здатний до розблокування зворотний клапан (24), який має з'єднуваний з напірним трубопроводом вхідний з'єднувальний елемент (26), з'єднуваний зі з'єднувальним елементом поршневої камери підйомного циліндра (14) для основи секції механізованого щитового кріплення вихідний з'єднувальний елемент (28) і керуючий з'єднувальний елемент (30). Подібні клапанні пристрої відомі з рівня техніки, причому установочний циліндр служить для встановлення секції механізованого щитового кріплення, а підйомний циліндр служить для того, щоб підіймати весь щит разом з основою. Однак проблемою в таких відомих клапанних пристроїв є те, що не завжди можна підтримувати тиск у поршневій камері підйомного циліндра, якщо щит витягнутий вперед, оскільки у цьому випадку крокуючий пристрій споживає надто багато гідравлічної рідини. Задача винаходу полягає у створенні клапанного пристрою вищеозначеного типу, який би мав просту будову, міг бути виготовлений економічно вигідно і був позбавлений вищевказаних недоліків. Цю задачу вирішено за допомогою ознак пункту 1 формули винаходу і зокрема завдяки тому, що у клапанному пристрої вищеозначеного типу керуючий з'єднувальний елемент (30) другого зворотного клапана (24) з'єднаний з вихідним з'єднувальним елементом (18) першого зворотного клапана (16), а вхідний з'єднувальний елемент (26) другого зворотного клапана (24) з'єднаний з керуючим з'єднувальним елементом (20) першого зворотного клапана (16). За допомогою клапанного пристрою згідно з винаходом підйомний циліндр для основи може керуватися установочним циліндром, оскільки другий зворотний клапан включений між з'єднувальним елементом кільцевої камери установочного циліндра та з'єднувальним елементом поршневої камери підйомного циліндра. Такий клапанний пристрій дозволяє надзвичайно простим чином керувати підйомним циліндром для основи, який ще називають основним ліфтом, не спричиняючи втрат тиску. Одночасно клапанний пристрій може бути змонтований спільним блоком, а тому його виготовлення є економічно вигідним. Доцільні форми виконання винаходу викладені у описі, кресленнях та в залежних пунктах формули. Згідно з першою доцільною формою виконання можна між вхідним з'єднувальним елементом для напірного трубопроводу другого зворотного клапана та вихідним з'єднувальним елементом 92934 4 для поверхні поршня другого зворотного клапана розмістити клапан обмеження тиску. Завдяки цьому після висування підйомного циліндра можна обмежити тиск, що діє на підйомний циліндр, коли щит є витягнутим вперед. Згідно з іншою доцільною формою виконання всі клапани розміщені у спільному клапанному блоці. Такий клапанний блок може бути прифланцьованим безпосередньо до установочного циліндра. Це дає можливість додатково інтегрувати у відому конструкцію керування підйомним циліндром. Конструкція другого зворотного клапана, яка займає особливо мало місця і є економічно вигідною, досягається у тому випадку, коли він є кульковим клапаном, що вмикається штифтом, встановленим навпроти кульки. Компактність конструкції забезпечується за рахунок того, що другий зворотний клапан вставляють у отвір блоку клапанів, який сполучає два інші отвори, передбачені у блоці клапанів. Згідно з іншим аспектом даний винахід стосується також секції механізованого щитового кріплення з принаймні одним установочним циліндром і принаймні одним підйомним циліндром та з клапанним пристроєм вищеозначеного типу. Даний винахід пояснюється нижче на прикладі доцільної форми виконання з використанням доданих до тексту креслень. На них зображено: Фіг. 1 - Схема клапанного пристрою згідно з винаходом; Фіг. 2 - Переріз блоку з клапанним пристроєм згідно з винаходом та Фіг. 3 - Другий зворотний клапан у збільшеному вигляді. Зображена на фіг. 1 схема представляє клапанний пристрій для секції механізованого щитового кріплення при підземних гірничих роботах, до складу якої входять два установочні циліндри 10, 12 та один підйомний циліндр 14. Для керування установочним циліндром 10 служить здатний до розблокування перший зворотний клапан 16, який має вихідний з'єднувальний елемент 18, керуючий з'єднувальний елемент 20 та вхідний з'єднувальний елемент 22 для напірного трубопроводу. Елемент 18 з'єднаний зі з'єднувальним елементом А' поршневої камери установочного циліндра 10, а керуючий з'єднувальний елемент 20 з'єднаний зі з'єднувальним елементом В' кільцевої камери установочного циліндра 10, причому з'єднувальний елемент 20 одночасно є керуючим з'єднувальним елементом клапана 16. З'єднувальний елемент 22 сполучений з напірним трубопроводом А2. Для керування підйомним циліндром 14 передбачено другий зворотний клапан 24, який має вхідний з'єднувальний елемент 26 для напірного трубопроводу, вихідний з'єднувальний елемент 28 для з'єднання з поршневою камерою, та керуючий з'єднувальний елемент 30. З'єднувальний елемент 26 для напірного трубопроводу сполучений з керуючим з'єднувальним елементом 20 першого зворотного клапана 16. Елемент 28 для з'єднання з поршневою камерою другого зворотного клапана 24 сполучений з елементом для з'єднання з поршневою камерою підйомного циліндра 14, а керую 5 92934 6 чий з'єднувальний елемент 30 другого зворотного сполучений поздовжнім отвором з поперечним клапана сполучений з елементом 18 для з'єднання отвором 44, на лівому відкритому кінці якого зназ поршневою камерою першого зворотного клапаходиться з'єднувач А2 для напірного трубопровона 16. ду. В правий кінець поперечного отвору 44 вхоПаралельно зі з'єднувальними елементами 26 дить перший редукційний клапан 16, який відомим та 28 другого зворотного клапана включено клапан чином устаткований пружинним поршнем та чашо32 обмеження тиску. Інший клапан 34 обмежує подібним розподільчим поршнем, причому редуктиск у трубопроводі між елементом 18 для з'єдційний клапан 16 зображено у відкритому стані. нання з поршневою камерою першого зворотного Через отвір, що проходить по площині рисунка, клапана 16 та елементом А' для з'єднання з поршробоча рідина надходить до з'єднувача А', що невою камерою установочного циліндра 10. Цифз'єднує установочний циліндр 10 з поршневою рою 36 позначено датчик тиску. камерою. Керування першим редукційним клапаДля встановлення поршня 10 трубопровід А2 ном 16 відбувається через поздовжній отвір 50, навантажується тиском, внаслідок чого установочякий сполучає поперечний отвір 46, з'єднаний з ний циліндр виїжджає. При цьому робоча рідина вводом тиску В, з кільцевим простором 52, по яковід з'єднувального елемента В' кільцевої камери му за допомогою передбаченого в клапані 16 установочного циліндра 10 прямує назад у трубоотвору 54 може бути задіяним розподільчий порпровід В. Для витягування поршня 10 тиск надхошень клапана 16. дить на трубопровід В, внаслідок чого робоча ріУ лівий відкритий кінець найвищого поперечдина з поршневої камери установочного циліндра ного отвору 48 вставлено редукційний клапан 32 10 через з'єднувальний елемент А' прямує назад у традиційної конструкції. Правий (на фіг. 2) відкритрубопровід А2, оскільки перший зворотний клапан тий кінець поперечного отвору 48 служить для 16 відкривається тиском, що діє на керуючий з'єдпід'єднання поршневої камери підйомного цилінднувальний елемент 30. Одночасно тиск починає ра 14. діяти на з'єднувальний елемент 26 з напірним труКрім того, поздовжній отвір сполучає з'єднувач бопроводом другого зворотного клапана 24, внаА' з обома поперечними отворами 46 та 48, і в цей слідок чого поршнева камера підйомного циліндра поздовжній отвір вставлено другий редукційний 14 навантажується тиском, і циліндр 14 виїжджає. клапан 24, зображений на фіг. З у збільшеному Наприкінці витягування тиск у трубопроводі В зновигляді. ву падає, внаслідок чого другий зворотний клапан Другий редукційний клапан 24, зображений на 24 закривається, і підйомний циліндр залишається фіг. 3, має кульку 60, яка притискається пружиною у витягнутому стані. За допомогою редукційного 62 до сідла 64 клапана, розміщеного у поздовжклапана 32 можна обмежити тиск підйомного циліньому отворі 56. Таким чином у замкнутому стані ндра 14. Якщо після цього знову посадити устанокулька 60 перекриває протікання від поперечного вочний циліндр 10, то трубопровід А2 навантажуотвору 46 до поперечного отвору 48. Для відкриється тиском, другий зворотний клапан 24 вання зворотного клапана 24 потрібно навантаживідкривається, а підйомний циліндр може відходити тиском з'єднувач А' (фіг. 2), внаслідок чого тиск ти назад, тоді як установочний циліндр 10 виїжпочинає діяти на нижній кінець попередньо наванджає. таженого пружиною 66 стрижня 68, розміщеного з Фіг. 2 зображує розріз монолітно виготовленоущільненням у поздовжньому отворі 56 і прилягає го клапанного блоку 40, у якому містяться перший буртиком до поперечного отвору 46. Внаслідок зворотний клапан 16, другий зворотний клапан 24, цього кулька 60 підіймається з сідла 64 клапана, і редукційний клапан 32 та редукційний клапан 34 робоча рідина може витікати з поперечного отвору (не показаний на фіг. 2). 46 у поперечний отвір 48. Клапанний блок 40 має чотири поперечні Цифра 70 позначає різьбову пробку, яку геротвори 42, 44, 46 та 48, розташовані в клапанному метично вгвинчують у поздовжній отвір 56, а прублоці 40 паралельно і один над одним. Найнижчий жина 62 притискає її до кульки 60. Як тільки тиск у на фіг. 2 поперечний отвір 42 своїм лівим відкриз'єднувачі А' знову падає, стрижень 68 відтискатим кінцем служить для входження редукційного ється в зображене на фіг. 3 положення, внаслідок клапана 34, а його правий відкритий кінець случого кулька 60 притискається пружиною 62 до сіджить для входження датчика 36 тиску. Отвір 42 ла 64 клапана. 7 Комп’ютерна верстка В. Мацело 92934 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
