Пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця

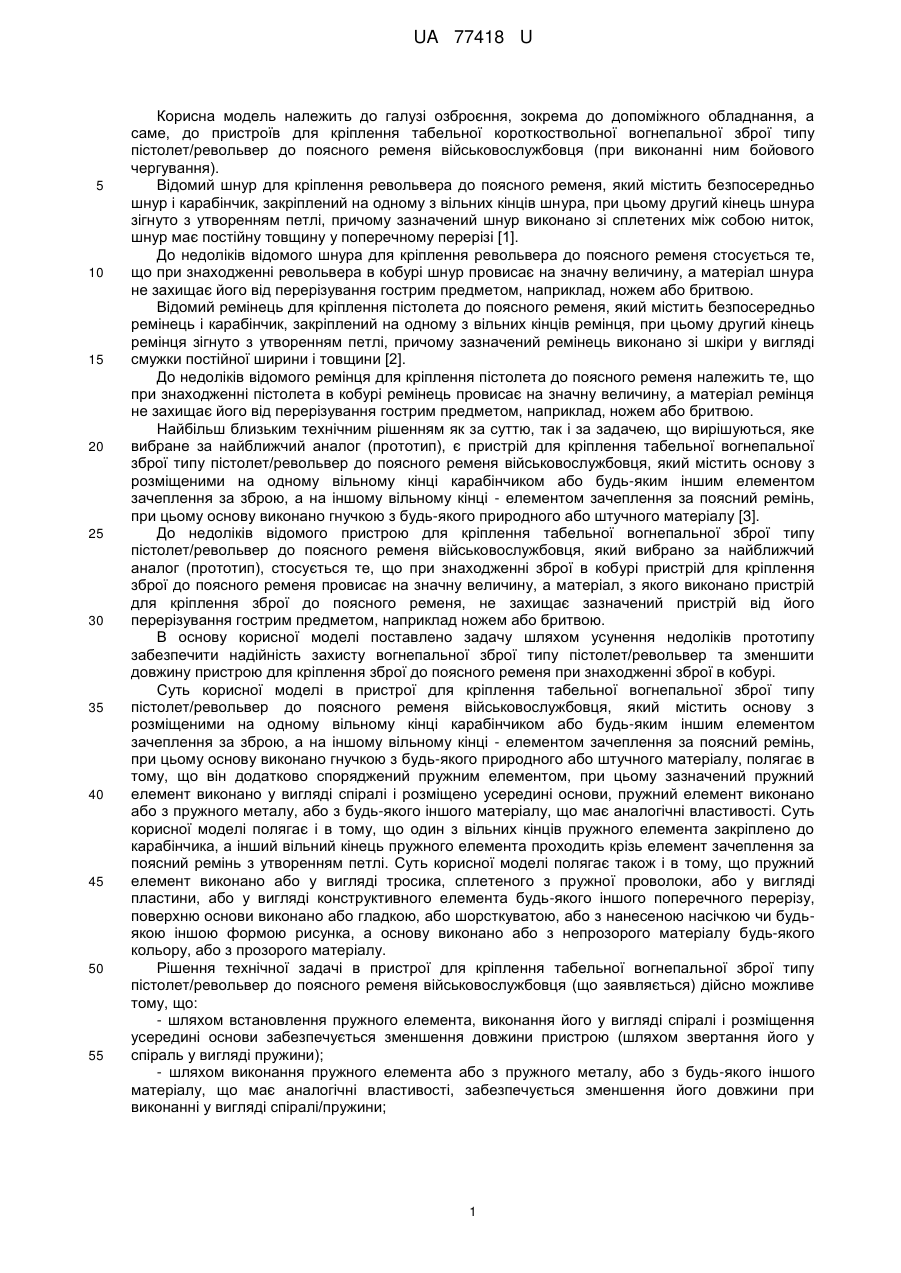

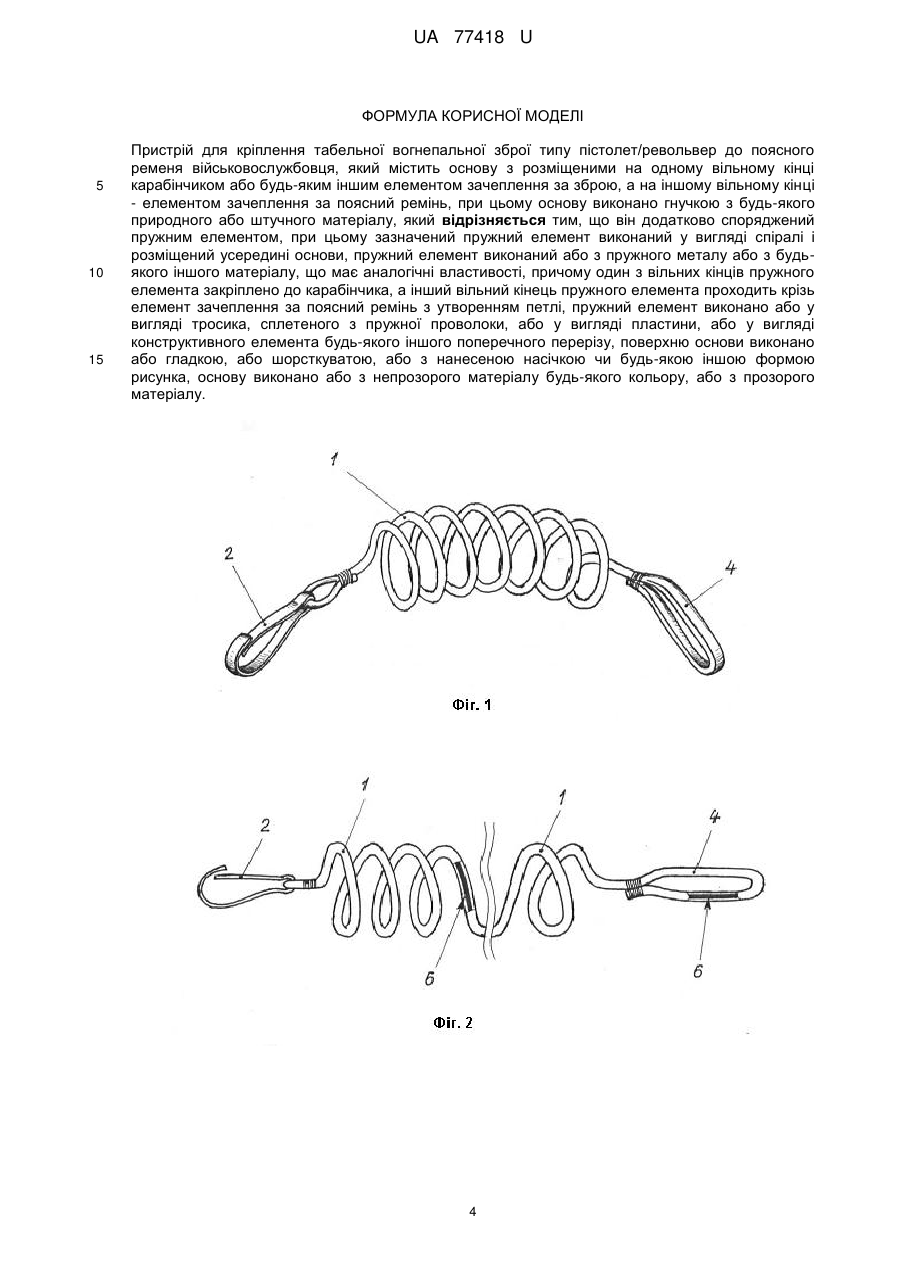

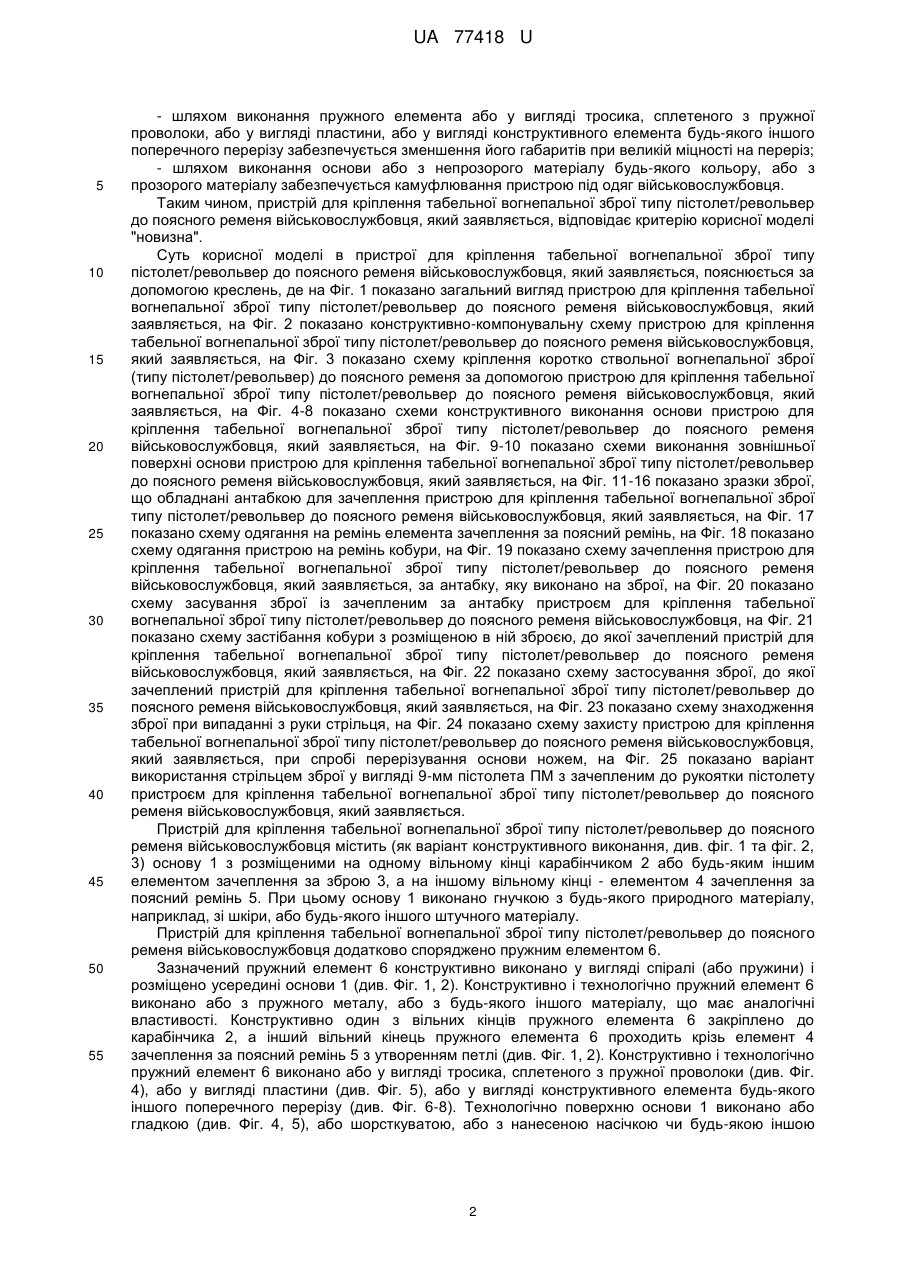

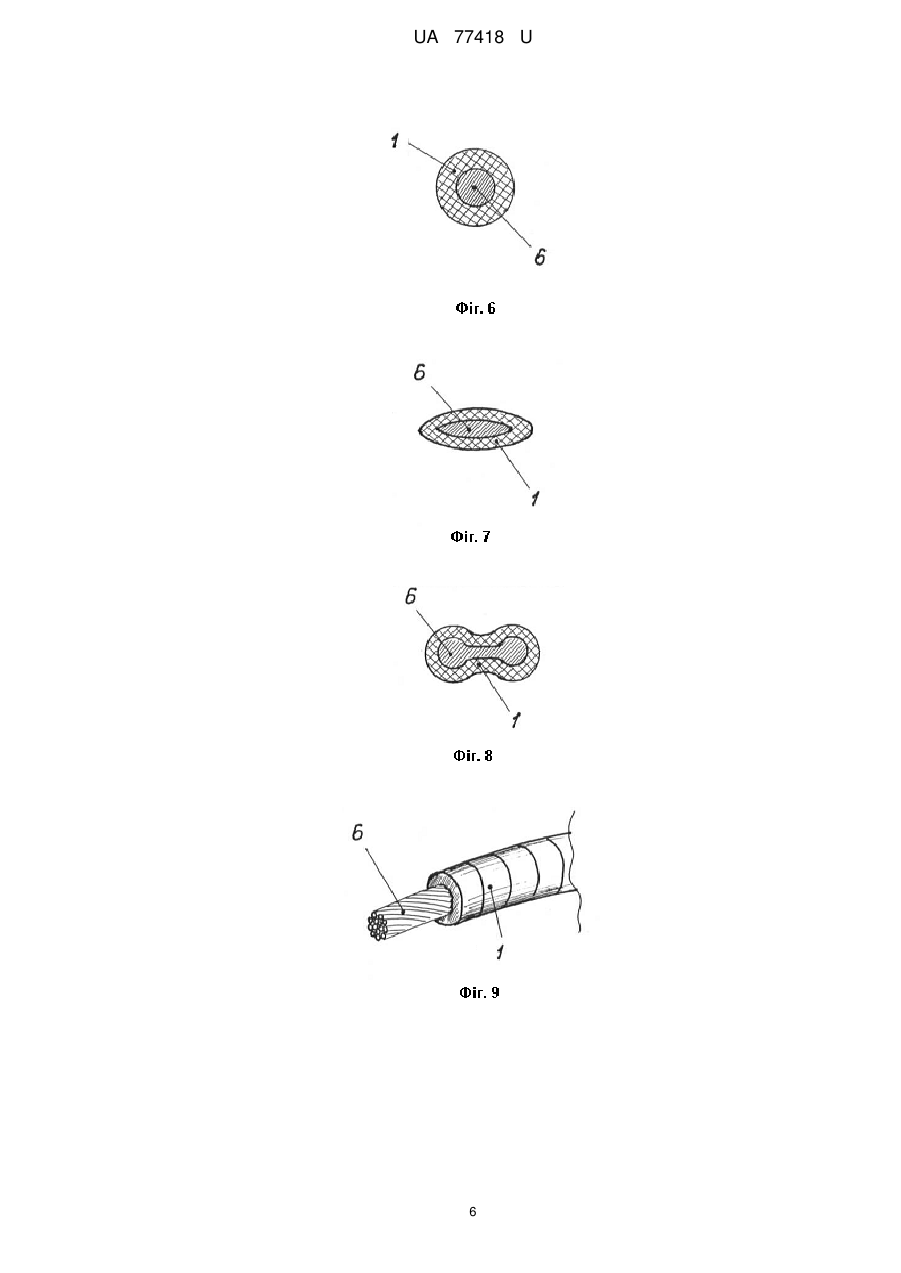

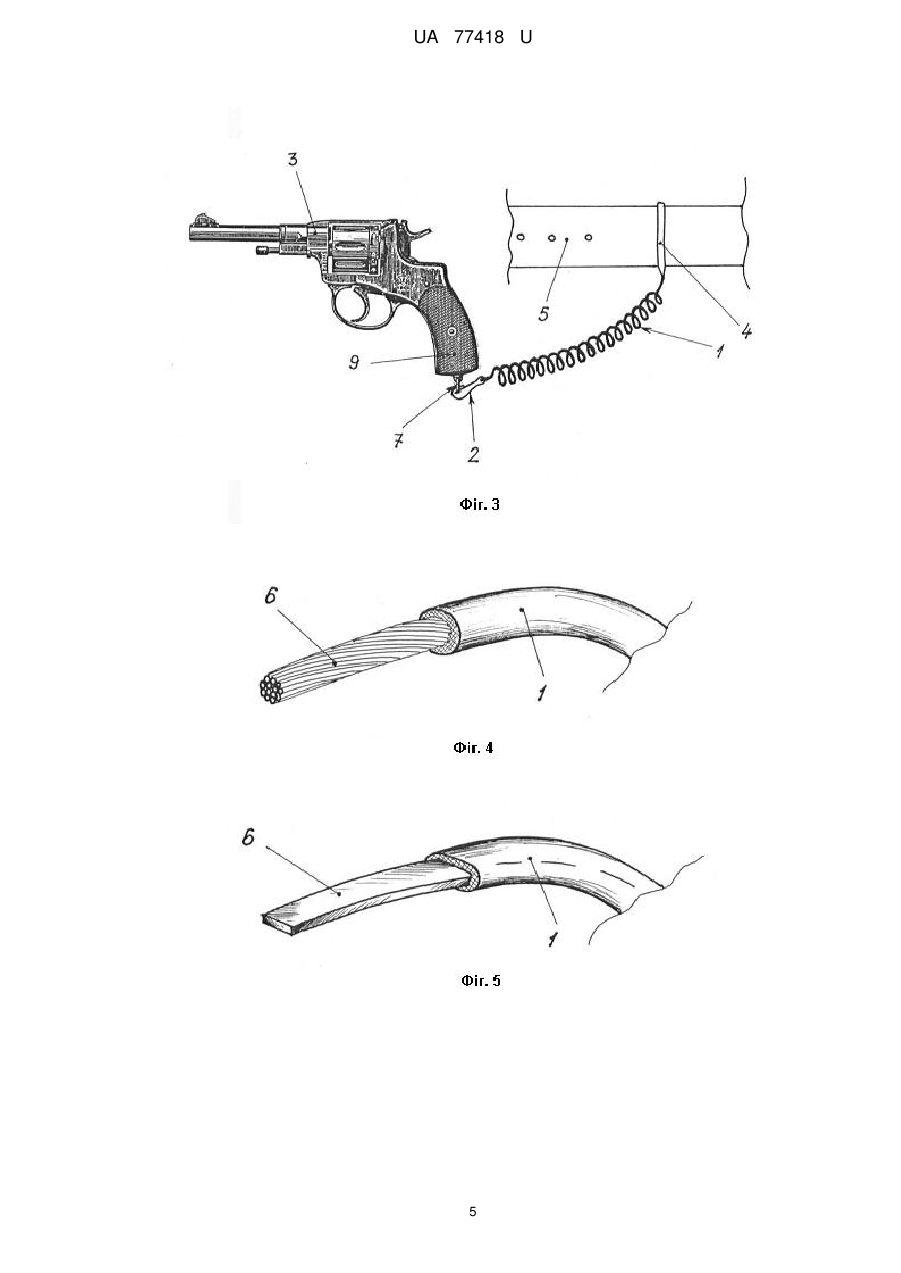

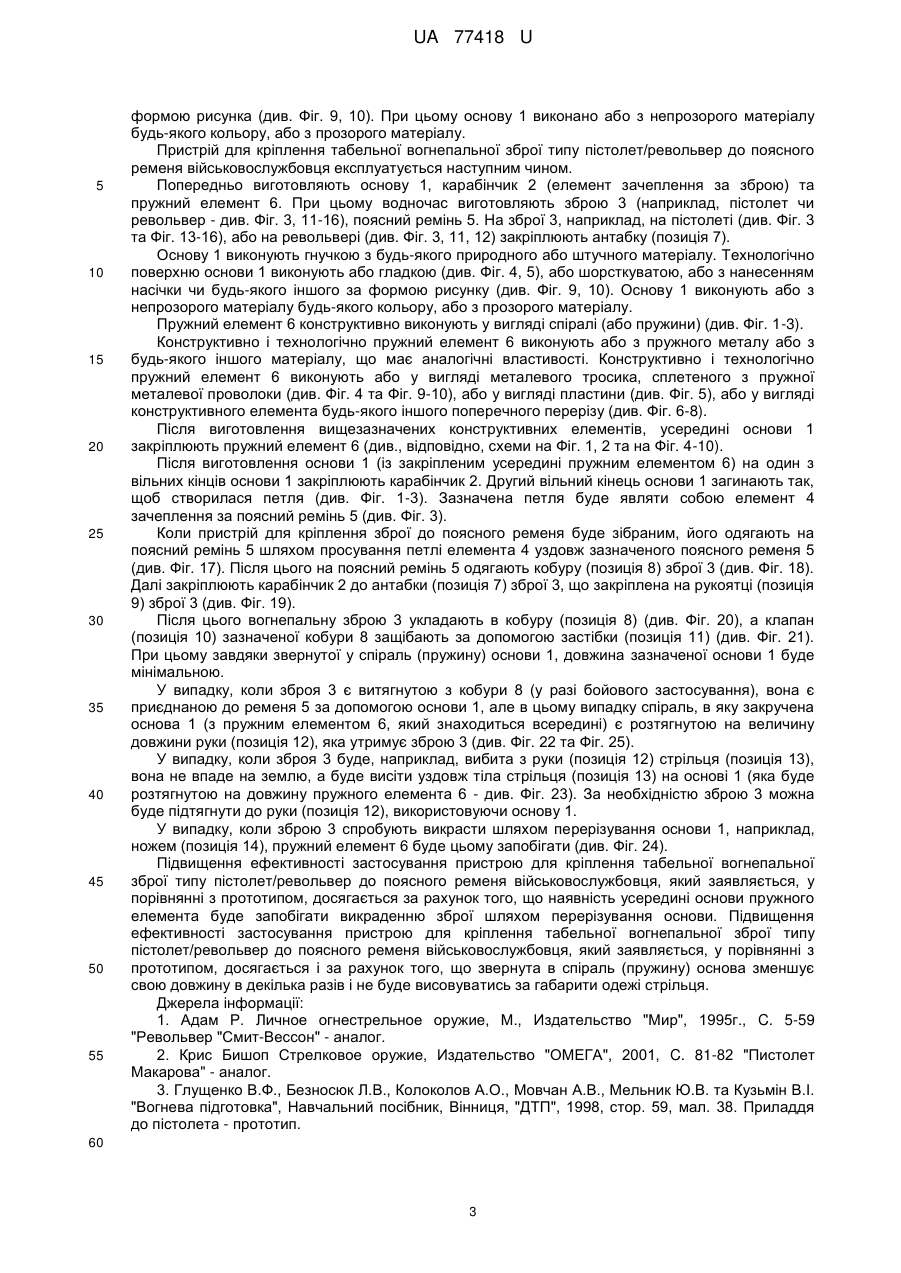

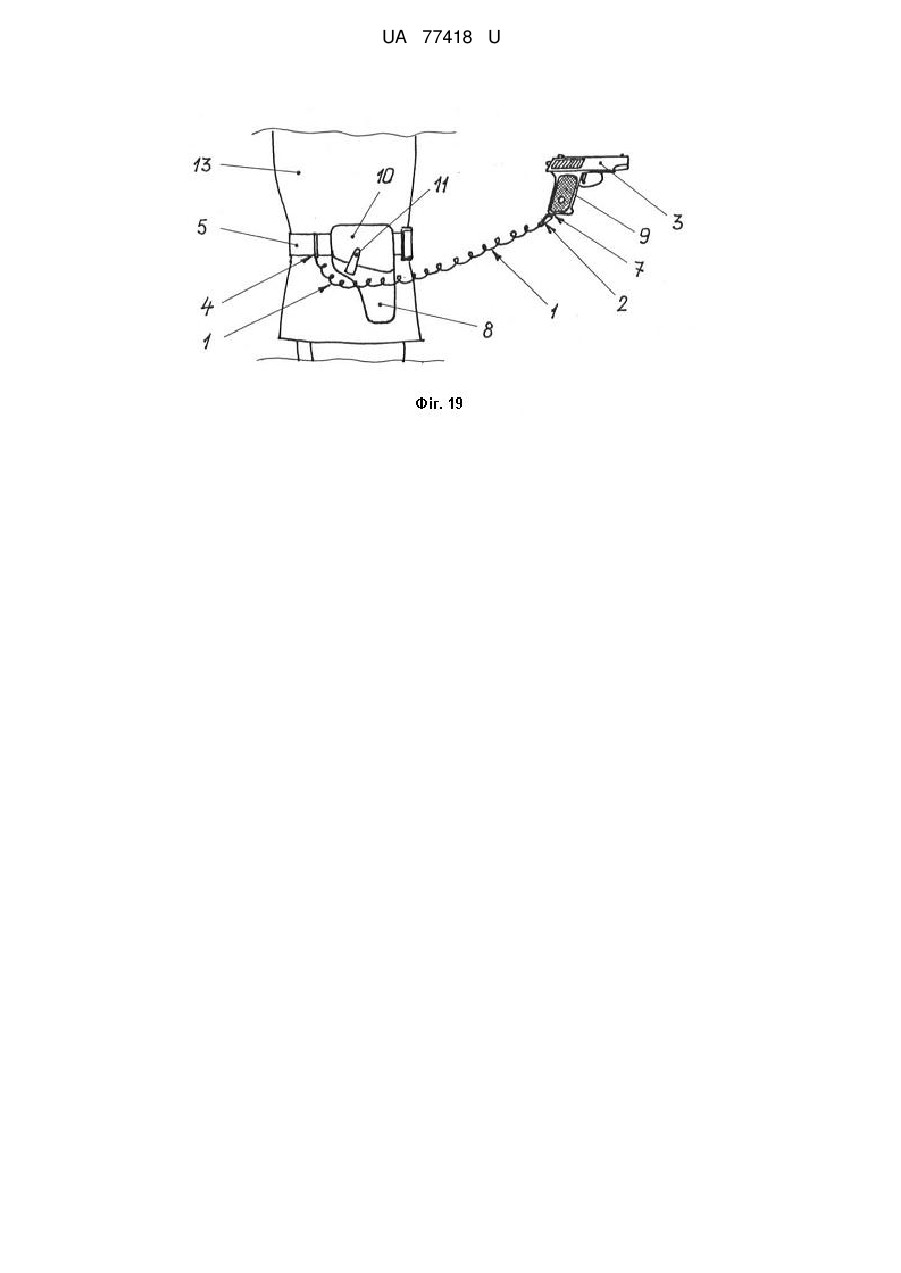

Реферат: Пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця містить основу з розміщеними на одному вільному кінці карабінчиком або будь-яким іншим елементом зачеплення за зброю, а на іншому вільному кінці - елементом зачеплення за поясний ремінь. Додатково споряджений пружним елементом, який виконаний у вигляді спіралі і розміщений усередині основи. UA 77418 U (12) UA 77418 U UA 77418 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до допоміжного обладнання, а саме, до пристроїв для кріплення табельної короткоствольної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця (при виконанні ним бойового чергування). Відомий шнур для кріплення револьвера до поясного ременя, який містить безпосередньо шнур і карабінчик, закріплений на одному з вільних кінців шнура, при цьому другий кінець шнура зігнуто з утворенням петлі, причому зазначений шнур виконано зі сплетених між собою ниток, шнур має постійну товщину у поперечному перерізі [1]. До недоліків відомого шнура для кріплення револьвера до поясного ременя стосується те, що при знаходженні револьвера в кобурі шнур провисає на значну величину, а матеріал шнура не захищає його від перерізування гострим предметом, наприклад, ножем або бритвою. Відомий ремінець для кріплення пістолета до поясного ременя, який містить безпосередньо ремінець і карабінчик, закріплений на одному з вільних кінців ремінця, при цьому другий кінець ремінця зігнуто з утворенням петлі, причому зазначений ремінець виконано зі шкіри у вигляді смужки постійної ширини і товщини [2]. До недоліків відомого ремінця для кріплення пістолета до поясного ременя належить те, що при знаходженні пістолета в кобурі ремінець провисає на значну величину, а матеріал ремінця не захищає його від перерізування гострим предметом, наприклад, ножем або бритвою. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішуються, яке вибране за найближчий аналог (прототип), є пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який містить основу з розміщеними на одному вільному кінці карабінчиком або будь-яким іншим елементом зачеплення за зброю, а на іншому вільному кінці - елементом зачеплення за поясний ремінь, при цьому основу виконано гнучкою з будь-якого природного або штучного матеріалу [3]. До недоліків відомого пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який вибрано за найближчий аналог (прототип), стосується те, що при знаходженні зброї в кобурі пристрій для кріплення зброї до поясного ременя провисає на значну величину, а матеріал, з якого виконано пристрій для кріплення зброї до поясного ременя, не захищає зазначений пристрій від його перерізування гострим предметом, наприклад ножем або бритвою. В основу корисної моделі поставлено задачу шляхом усунення недоліків прототипу забезпечити надійність захисту вогнепальної зброї типу пістолет/револьвер та зменшити довжину пристрою для кріплення зброї до поясного ременя при знаходженні зброї в кобурі. Суть корисної моделі в пристрої для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який містить основу з розміщеними на одному вільному кінці карабінчиком або будь-яким іншим елементом зачеплення за зброю, а на іншому вільному кінці - елементом зачеплення за поясний ремінь, при цьому основу виконано гнучкою з будь-якого природного або штучного матеріалу, полягає в тому, що він додатково споряджений пружним елементом, при цьому зазначений пружний елемент виконано у вигляді спіралі і розміщено усередині основи, пружний елемент виконано або з пружного металу, або з будь-якого іншого матеріалу, що має аналогічні властивості. Суть корисної моделі полягає і в тому, що один з вільних кінців пружного елемента закріплено до карабінчика, а інший вільний кінець пружного елемента проходить крізь елемент зачеплення за поясний ремінь з утворенням петлі. Суть корисної моделі полягає також і в тому, що пружний елемент виконано або у вигляді тросика, сплетеного з пружної проволоки, або у вигляді пластини, або у вигляді конструктивного елемента будь-якого іншого поперечного перерізу, поверхню основи виконано або гладкою, або шорсткуватою, або з нанесеною насічкою чи будьякою іншою формою рисунка, а основу виконано або знепрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. Рішення технічної задачі в пристрої для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця (що заявляється) дійсно можливе тому, що: - шляхом встановлення пружного елемента, виконання його у вигляді спіралі і розміщення усередині основи забезпечується зменшення довжини пристрою (шляхом звертання його у спіраль у вигляді пружини); - шляхом виконання пружного елемента або з пружного металу, або з будь-якого іншого матеріалу, що має аналогічні властивості, забезпечується зменшення його довжини при виконанні у вигляді спіралі/пружини; 1 UA 77418 U 5 10 15 20 25 30 35 40 45 50 55 - шляхом виконання пружного елемента або у вигляді тросика, сплетеного з пружної проволоки, або у вигляді пластини, або у вигляді конструктивного елемента будь-якого іншого поперечного перерізу забезпечується зменшення його габаритів при великій міцності на переріз; - шляхом виконання основи або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу забезпечується камуфлювання пристрою під одяг військовослужбовця. Таким чином, пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі в пристрої для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, пояснюється за допомогою креслень, де на Фіг. 1 показано загальний вигляд пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, на Фіг. 2 показано конструктивно-компонувальну схему пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, на Фіг. 3 показано схему кріплення коротко ствольної вогнепальної зброї (типу пістолет/револьвер) до поясного ременя за допомогою пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, на Фіг. 4-8 показано схеми конструктивного виконання основи пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, на Фіг. 9-10 показано схеми виконання зовнішньої поверхні основи пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, на Фіг. 11-16 показано зразки зброї, що обладнані антабкою для зачеплення пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, на Фіг. 17 показано схему одягання на ремінь елемента зачеплення за поясний ремінь, на Фіг. 18 показано схему одягання пристрою на ремінь кобури, на Фіг. 19 показано схему зачеплення пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, за антабку, яку виконано на зброї, на Фіг. 20 показано схему засування зброї із зачепленим за антабку пристроєм для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, на Фіг. 21 показано схему застібання кобури з розміщеною в ній зброєю, до якої зачеплений пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, на Фіг. 22 показано схему застосування зброї, до якої зачеплений пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, на Фіг. 23 показано схему знаходження зброї при випаданні з руки стрільця, на Фіг. 24 показано схему захисту пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, при спробі перерізування основи ножем, на Фіг. 25 показано варіант використання стрільцем зброї у вигляді 9-мм пістолета ПМ з зачепленим до рукоятки пістолету пристроєм для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється. Пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця містить (як варіант конструктивного виконання, див. фіг. 1 та фіг. 2, 3) основу 1 з розміщеними на одному вільному кінці карабінчиком 2 або будь-яким іншим елементом зачеплення за зброю 3, а на іншому вільному кінці - елементом 4 зачеплення за поясний ремінь 5. При цьому основу 1 виконано гнучкою з будь-якого природного матеріалу, наприклад, зі шкіри, або будь-якого іншого штучного матеріалу. Пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця додатково споряджено пружним елементом 6. Зазначений пружний елемент 6 конструктивно виконано у вигляді спіралі (або пружини) і розміщено усередині основи 1 (див. Фіг. 1, 2). Конструктивно і технологічно пружний елемент 6 виконано або з пружного металу, або з будь-якого іншого матеріалу, що має аналогічні властивості. Конструктивно один з вільних кінців пружного елемента 6 закріплено до карабінчика 2, а інший вільний кінець пружного елемента 6 проходить крізь елемент 4 зачеплення за поясний ремінь 5 з утворенням петлі (див. Фіг. 1, 2). Конструктивно і технологічно пружний елемент 6 виконано або у вигляді тросика, сплетеного з пружної проволоки (див. Фіг. 4), або у вигляді пластини (див. Фіг. 5), або у вигляді конструктивного елемента будь-якого іншого поперечного перерізу (див. Фіг. 6-8). Технологічно поверхню основи 1 виконано або гладкою (див. Фіг. 4, 5), або шорсткуватою, або з нанесеною насічкою чи будь-якою іншою 2 UA 77418 U 5 10 15 20 25 30 35 40 45 50 55 формою рисунка (див. Фіг. 9, 10). При цьому основу 1 виконано або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. Пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця експлуатується наступним чином. Попередньо виготовляють основу 1, карабінчик 2 (елемент зачеплення за зброю) та пружний елемент 6. При цьому водночас виготовляють зброю 3 (наприклад, пістолет чи револьвер - див. Фіг. 3, 11-16), поясний ремінь 5. На зброї 3, наприклад, на пістолеті (див. Фіг. 3 та Фіг. 13-16), або на револьвері (див. Фіг. 3, 11, 12) закріплюють антабку (позиція 7). Основу 1 виконують гнучкою з будь-якого природного або штучного матеріалу. Технологічно поверхню основи 1 виконують або гладкою (див. Фіг. 4, 5), або шорсткуватою, або з нанесенням насічки чи будь-якого іншого за формою рисунку (див. Фіг. 9, 10). Основу 1 виконують або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. Пружний елемент 6 конструктивно виконують у вигляді спіралі (або пружини) (див. Фіг. 1-3). Конструктивно і технологічно пружний елемент 6 виконують або з пружного металу або з будь-якого іншого матеріалу, що має аналогічні властивості. Конструктивно і технологічно пружний елемент 6 виконують або у вигляді металевого тросика, сплетеного з пружної металевої проволоки (див. Фіг. 4 та Фіг. 9-10), або у вигляді пластини (див. Фіг. 5), або у вигляді конструктивного елемента будь-якого іншого поперечного перерізу (див. Фіг. 6-8). Після виготовлення вищезазначених конструктивних елементів, усередині основи 1 закріплюють пружний елемент 6 (див., відповідно, схеми на Фіг. 1, 2 та на Фіг. 4-10). Після виготовлення основи 1 (із закріпленим усередині пружним елементом 6) на один з вільних кінців основи 1 закріплюють карабінчик 2. Другий вільний кінець основи 1 загинають так, щоб створилася петля (див. Фіг. 1-3). Зазначена петля буде являти собою елемент 4 зачеплення за поясний ремінь 5 (див. Фіг. 3). Коли пристрій для кріплення зброї до поясного ременя буде зібраним, його одягають на поясний ремінь 5 шляхом просування петлі елемента 4 уздовж зазначеного поясного ременя 5 (див. Фіг. 17). Після цього на поясний ремінь 5 одягають кобуру (позиція 8) зброї 3 (див. Фіг. 18). Далі закріплюють карабінчик 2 до антабки (позиція 7) зброї 3, що закріплена на рукоятці (позиція 9) зброї 3 (див. Фіг. 19). Після цього вогнепальну зброю 3 укладають в кобуру (позиція 8) (див. Фіг. 20), а клапан (позиція 10) зазначеної кобури 8 защібають за допомогою застібки (позиція 11) (див. Фіг. 21). При цьому завдяки звернутої у спіраль (пружину) основи 1, довжина зазначеної основи 1 буде мінімальною. У випадку, коли зброя 3 є витягнутою з кобури 8 (у разі бойового застосування), вона є приєднаною до ременя 5 за допомогою основи 1, але в цьому випадку спіраль, в яку закручена основа 1 (з пружним елементом 6, який знаходиться всередині) є розтягнутою на величину довжини руки (позиція 12), яка утримує зброю 3 (див. Фіг. 22 та Фіг. 25). У випадку, коли зброя 3 буде, наприклад, вибита з руки (позиція 12) стрільця (позиція 13), вона не впаде на землю, а буде висіти уздовж тіла стрільця (позиція 13) на основі 1 (яка буде розтягнутою на довжину пружного елемента 6 - див. Фіг. 23). За необхідністю зброю 3 можна буде підтягнути до руки (позиція 12), використовуючи основу 1. У випадку, коли зброю 3 спробують викрасти шляхом перерізування основи 1, наприклад, ножем (позиція 14), пружний елемент 6 буде цьому запобігати (див. Фіг. 24). Підвищення ефективності застосування пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, у порівнянні з прототипом, досягається за рахунок того, що наявність усередині основи пружного елемента буде запобігати викраденню зброї шляхом перерізування основи. Підвищення ефективності застосування пристрою для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який заявляється, у порівнянні з прототипом, досягається і за рахунок того, що звернута в спіраль (пружину) основа зменшує свою довжину в декілька разів і не буде висовуватись за габарити одежі стрільця. Джерела інформації: 1. Адам Р. Личное огнестрельное оружие, М., Издательство "Мир", 1995г., C. 5-59 "Револьвер "Смит-Вессон" - аналог. 2. Крис Бишоп Стрелковое оружие, Издательство "ОМЕГА", 2001, C. 81-82 "Пистолет Макарова" - аналог. 3. Глущенко В.Ф., Безносюк Л.В., Колоколов А.О., Мовчан А.В., Мельник Ю.В. та Кузьмін B.I. "Вогнева підготовка", Навчальний посібник, Вінниця, "ДТП", 1998, стор. 59, мал. 38. Приладдя до пістолета - прототип. 60 3 UA 77418 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Пристрій для кріплення табельної вогнепальної зброї типу пістолет/револьвер до поясного ременя військовослужбовця, який містить основу з розміщеними на одному вільному кінці карабінчиком або будь-яким іншим елементом зачеплення за зброю, а на іншому вільному кінці - елементом зачеплення за поясний ремінь, при цьому основу виконано гнучкою з будь-якого природного або штучного матеріалу, який відрізняється тим, що він додатково споряджений пружним елементом, при цьому зазначений пружний елемент виконаний у вигляді спіралі і розміщений усередині основи, пружний елемент виконаний або з пружного металу або з будьякого іншого матеріалу, що має аналогічні властивості, причому один з вільних кінців пружного елемента закріплено до карабінчика, а інший вільний кінець пружного елемента проходить крізь елемент зачеплення за поясний ремінь з утворенням петлі, пружний елемент виконано або у вигляді тросика, сплетеного з пружної проволоки, або у вигляді пластини, або у вигляді конструктивного елемента будь-якого іншого поперечного перерізу, поверхню основи виконано або гладкою, або шорсткуватою, або з нанесеною насічкою чи будь-якою іншою формою рисунка, основу виконано або з непрозорого матеріалу будь-якого кольору, або з прозорого матеріалу. 4 UA 77418 U 5 UA 77418 U 6 UA 77418 U 7 UA 77418 U 8 UA 77418 U 9 UA 77418 U 10 UA 77418 U 11 UA 77418 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
