Поглинаючий виріб

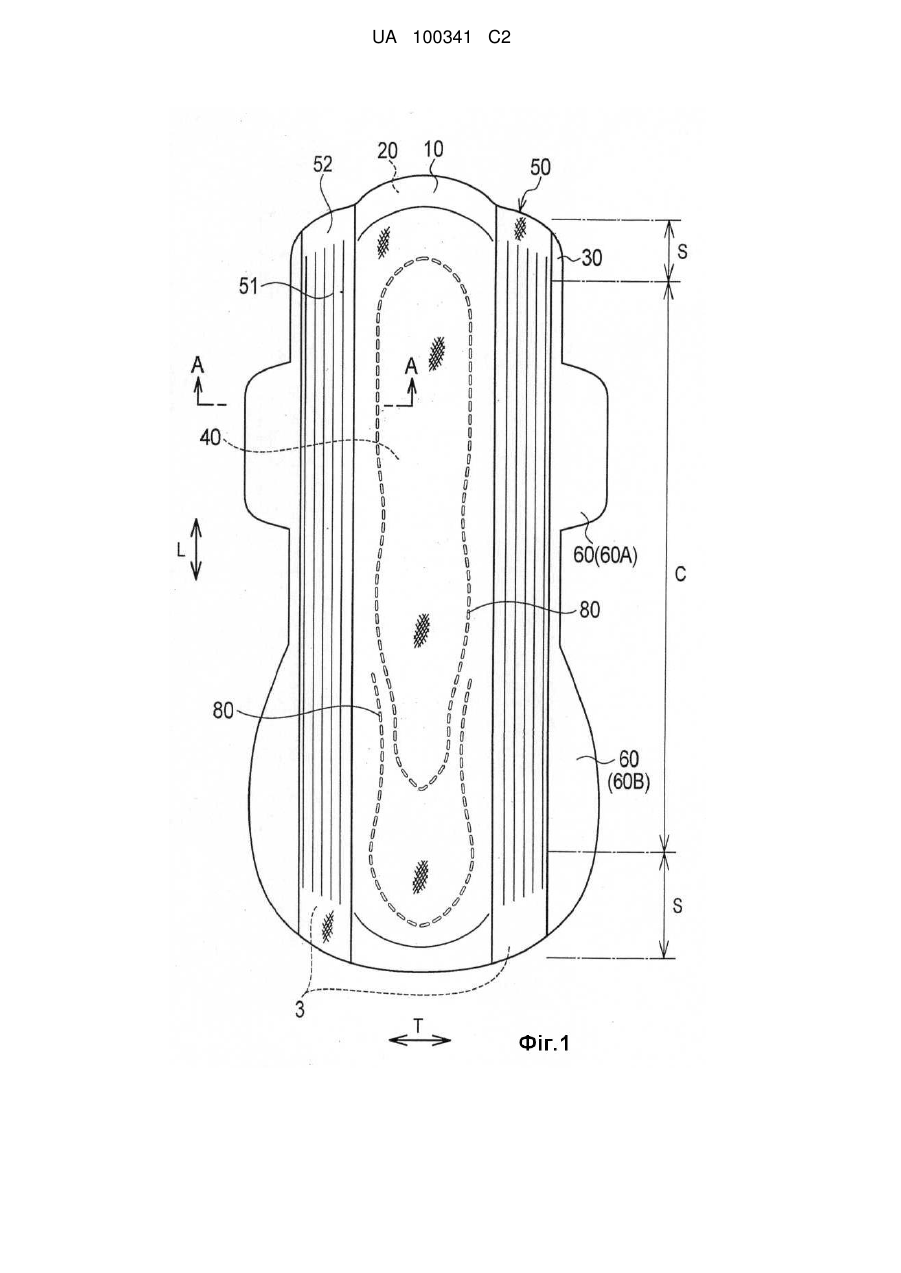

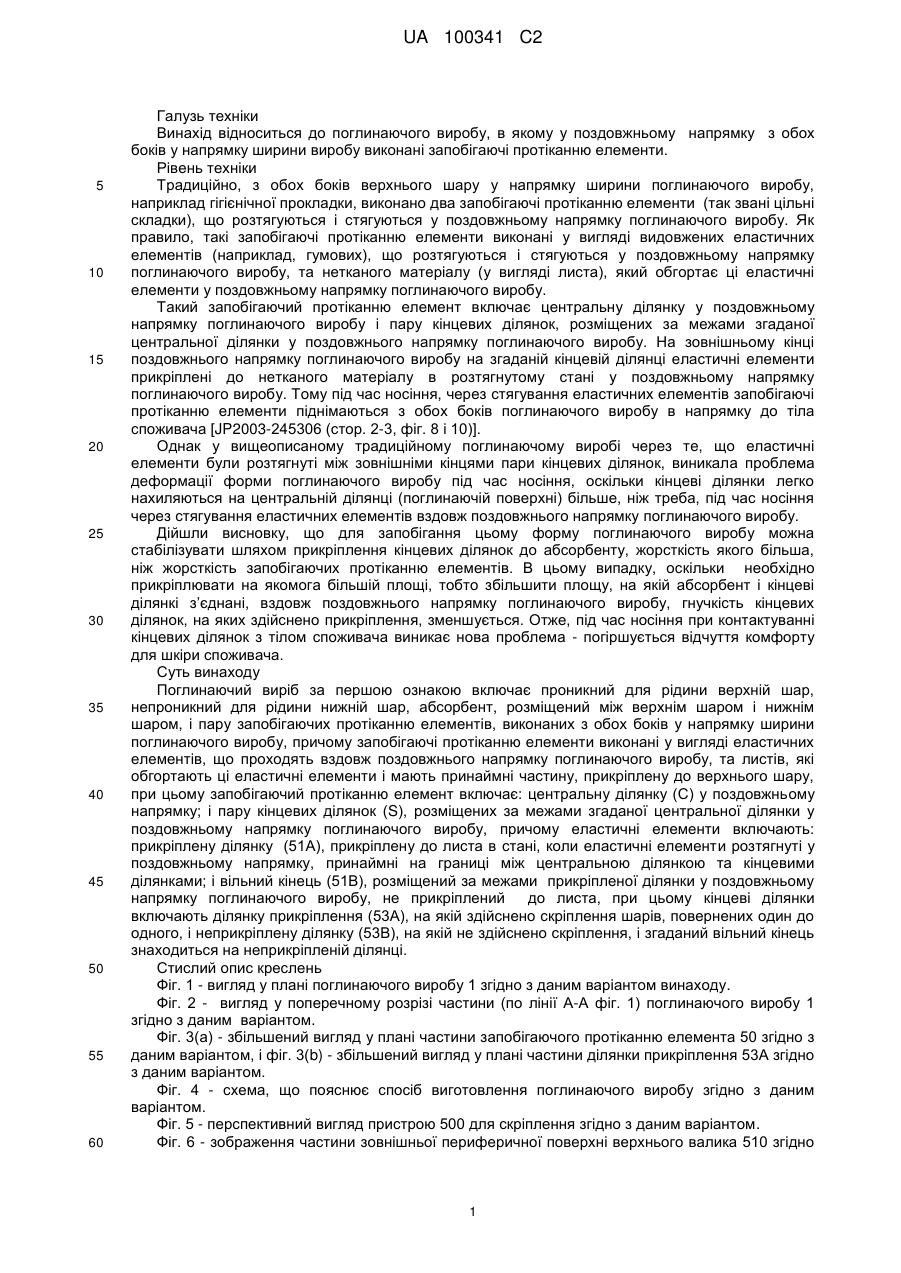

Реферат: Запобігаючий протіканню елемент (50) поглинаючого виробу (1) складається з еластичного елемента (51) і листа (52). Запобігаючий протіканню елемент (50) включає центральну ділянку (С) і пару кінцевих ділянок (S), розміщених за межами центральної ділянки (С) у поздовжньому напрямку (L). Еластичний елемент (51) включає: прикріплені ділянки (51А), які разом з еластичним елементом (51) розтягуються у поздовжньому напрямку (L) і прикріплені до листа (52) принаймні на границях між центральною ділянкою (С) та кінцевими ділянками (S); і два вільні кінці (51В), розміщені за межами прикріпленої ділянки (51А) у поздовжньому напрямку (L) і не прикріплені до листа (52). Кінцеві ділянки (S) включають ділянки прикріплення (53А), на яких було здійснено скріплення разом ділянок листа (52), обернених одна до одної, і неприкріплені ділянки (53В), на яких згаданого скріплення не здійснювали. Вільні кінці (51В) розміщені на цих неприкріплених ділянках (53В). UA 100341 C2 (12) UA 100341 C2 UA 100341 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Винахід відноситься до поглинаючого виробу, в якому у поздовжньому напрямку з обох боків у напрямку ширини виробу виконані запобігаючі протіканню елементи. Рівень техніки Традиційно, з обох боків верхнього шару у напрямку ширини поглинаючого виробу, наприклад гігієнічної прокладки, виконано два запобігаючі протіканню елементи (так звані цільні складки), що розтягуються і стягуються у поздовжньому напрямку поглинаючого виробу. Як правило, такі запобігаючі протіканню елементи виконані у вигляді видовжених еластичних елементів (наприклад, гумових), що розтягуються і стягуються у поздовжньому напрямку поглинаючого виробу, та нетканого матеріалу (у вигляді листа), який обгортає ці еластичні елементи у поздовжньому напрямку поглинаючого виробу. Такий запобігаючий протіканню елемент включає центральну ділянку у поздовжньому напрямку поглинаючого виробу і пару кінцевих ділянок, розміщених за межами згаданої центральної ділянки у поздовжнього напрямку поглинаючого виробу. На зовнішньому кінці поздовжнього напрямку поглинаючого виробу на згаданій кінцевій ділянці еластичні елементи прикріплені до нетканого матеріалу в розтягнутому стані у поздовжньому напрямку поглинаючого виробу. Тому під час носіння, через стягування еластичних елементів запобігаючі протіканню елементи піднімаються з обох боків поглинаючого виробу в напрямку до тіла споживача [JP2003-245306 (стор. 2-3, фіг. 8 і 10)]. Однак у вищеописаному традиційному поглинаючому виробі через те, що еластичні елементи були розтягнуті між зовнішніми кінцями пари кінцевих ділянок, виникала проблема деформації форми поглинаючого виробу під час носіння, оскільки кінцеві ділянки легко нахиляються на центральній ділянці (поглинаючій поверхні) більше, ніж треба, під час носіння через стягування еластичних елементів вздовж поздовжнього напрямку поглинаючого виробу. Дійшли висновку, що для запобігання цьому форму поглинаючого виробу можна стабілізувати шляхом прикріплення кінцевих ділянок до абсорбенту, жорсткість якого більша, ніж жорсткість запобігаючих протіканню елементів. В цьому випадку, оскільки необхідно прикріплювати на якомога більшій площі, тобто збільшити площу, на якій абсорбент і кінцеві ділянкі з’єднані, вздовж поздовжнього напрямку поглинаючого виробу, гнучкість кінцевих ділянок, на яких здійснено прикріплення, зменшується. Отже, під час носіння при контактуванні кінцевих ділянок з тілом споживача виникає нова проблема - погіршується відчуття комфорту для шкіри споживача. Суть винаходу Поглинаючий виріб за першою ознакою включає проникний для рідини верхній шар, непроникний для рідини нижній шар, абсорбент, розміщений між верхнім шаром і нижнім шаром, і пару запобігаючих протіканню елементів, виконаних з обох боків у напрямку ширини поглинаючого виробу, причому запобігаючі протіканню елементи виконані у вигляді еластичних елементів, що проходять вздовж поздовжнього напрямку поглинаючого виробу, та листів, які обгортають ці еластичні елементи і мають принаймні частину, прикріплену до верхнього шару, при цьому запобігаючий протіканню елемент включає: центральну ділянку (С) у поздовжньому напрямку; і пару кінцевих ділянок (S), розміщених за межами згаданої центральної ділянки у поздовжньому напрямку поглинаючого виробу, причому еластичні елементи включають: прикріплену ділянку (51А), прикріплену до листа в стані, коли еластичні елементи розтягнуті у поздовжньому напрямку, принаймні на границі між центральною ділянкою та кінцевими ділянками; і вільний кінець (51В), розміщений за межами прикріпленої ділянки у поздовжньому напрямку поглинаючого виробу, не прикріплений до листа, при цьому кінцеві ділянки включають ділянку прикріплення (53А), на якій здійснено скріплення шарів, повернених один до одного, і неприкріплену ділянку (53В), на якій не здійснено скріплення, і згаданий вільний кінець знаходиться на неприкріпленій ділянці. Стислий опис креслень Фіг. 1 - вигляд у плані поглинаючого виробу 1 згідно з даним варіантом винаходу. Фіг. 2 - вигляд у поперечному розрізі частини (по лінії А-А фіг. 1) поглинаючого виробу 1 згідно з даним варіантом. Фіг. 3(а) - збільшений вигляд у плані частини запобігаючого протіканню елемента 50 згідно з даним варіантом, і фіг. 3(b) - збільшений вигляд у плані частини ділянки прикріплення 53А згідно з даним варіантом. Фіг. 4 - схема, що пояснює спосіб виготовлення поглинаючого виробу згідно з даним варіантом. Фіг. 5 - перспективний вигляд пристрою 500 для скріплення згідно з даним варіантом. Фіг. 6 - зображення частини зовнішньої периферичної поверхні верхнього валика 510 згідно 1 UA 100341 C2 5 10 15 20 25 30 35 40 45 50 55 60 з даним варіантом. Фіг. 7 - збільшене зображення у плані (частина 1) частини запобігаючого протіканню елемента 50А згідно з першою модифікацією. Фіг. 8 - збільшене зображення у плані (частина 2) частини запобігаючого протіканню елемента 50А згідно з першою модифікацією. Фіг. 9 - збільшене зображення у плані частини запобігаючого протіканню елемента 50В згідно з другою модифікацією. Фіг. 10 - вигляд у поперечному розрізі (частина 1) частини запобігаючого протіканню елемента 50С згідно з третьою модифікацією. Фіг. 11 - вигляд у поперечному розрізі (частина 2) частини запобігаючого протіканню елемента 50С згідно з третьою модифікацією. Фіг. 12 - вигляд у поперечному розрізі (частина 3) частини запобігаючого протіканню елемента 50С згідно з третьою модифікацією. Фіг. 13 - вигляд у поперечному розрізі (частина 4) частини запобігаючого протіканню елемента 50С згідно з третьою модифікацією. Опис варіантів здійснення винаходу Поглинаючий виріб згідно з одним варіантом далі описано з посиланням на креслення. На кресленнях для позначення однакових або аналогічних частин використані однакові або аналогічні числові позначення. Слід розуміти, що креслення представлені схематично, і співвідношення та величина розмірів відрізняються від реальних. Тому, детальні параметри слід визначати, беручи до уваги наступний опис. Звичайно, і на різних кресленнях розмірність і розмірне відношення є різними. Спочатку з посиланням на креслення пояснюється конфігурація поглинаючого виробу 1 згідно з даним варіантом. Фіг. 1 - вигляд у плані поглинаючого виробу 1 згідно з даним варіантом. Фіг. 2 - вигляд у поперечному розрізі частини (по лінії А-А фіг. 1) поглинаючого виробу 1 згідно з даним варіантом. Слід звернути увагу, що в даному варіанті поглинаючим виробом 1 є гігієнічна прокладка. Як показано на фіг. 1 і 2, поглинаючий виріб 1 має поздовжньо видовжену форму у напрямку вперед і назад (надалі - поздовжній напрямок L поглинаючого виробу 1), що відповідає напрямку від живота споживача до спини. Поглинаючий виріб 1 включає верхній шар 10, нижній шар 20, бічний шар 30, абсорбент 40 і запобігаючі протіканню елементи 50. Крім того, у поглинаючому виробі 1 виконані крильця 60, клейкі ділянки 70 та ділянка з’єднання 80. Верхній шар 10 розташовано з боку контакту зі шкірою споживача. Верхній шар 10 виготовлено з проникного для рідини матеріалу, наприклад нетканого матеріалу, виконаного за технологією скріплення волокон пропусканням повітря (наприклад, на основі поліетилентерефталату та поліетилену). Нижній шар 20 розташовано з боку, що контактує з трусиками. Нижній шар 20 виготовлено з непроникного для рідини матеріалу, наприклад водостійкої плівки (наприклад, на основі поліетилену). Бічний шар 30 розташовано за межами у напрямку ширини W, перпендикулярному поздовжньому напрямку L поглинаючого виробу 1, відносно верхнього шару 10. Бічний шар 30 виготовлено з проникного для рідини матеріалу, наприклад нетканого матеріалу типу спанбонд (наприклад, на основі поліпропілену та поліетилену). Абсорбент 40 розміщено між верхнім шаром 10 і нижнім шаром 20, і він має поздовжньо видовжену форму, аналогічну формі поглинаючого виробу 1. Абсорбент 40 виготовлено з поглинаючого матеріалу 40А, який поглинає виділення організму споживача, та покривного матеріалу 40В, який покриває поглинаючий матеріал 40А. Поглинаючий матеріал 40А включає змішаний порошок подрібненої целюлози та високоабсорбуючого полімеру. Покривний матеріал 40В включає тканину. В даному варіанті вищезгадані верхній шар 10, нижній шар 20, бічний шар 30 і абсорбент 40 скріплені клеєм (наприклад, термоклеєм) і методом термосплавлення. Запобігаючі протіканню елементи 50 розміщені на бічних ділянках 3 у напрямку ширини W поглинаючого виробу 1. Запобігаючий протіканню елемент 50 описано далі. Крильце 60 виступає назовні у напрямку ширини W поглинаючого виробу 1 в результаті видовження нижнього шару 20 і бічного шару 30 далі, ніж абсорбент 40. Крильце 60 сформоване переднім крильцем 60А, загнутим назад в паховій зоні трусиків, і заднім крильцем 60В, виконаним на частині з боку спини споживача від переднього крильця 60А і виступаючим назовні у напрямку ширини W поглинаючого виробу 1 вздовж трусиків. Клейка ділянка 70 утворена клейкою речовиною (наприклад, термоклеєм), що дає 2 UA 100341 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливість прикріплення до трусиків. Клейка ділянка 70 розміщена на поверхні нижнього шару 20, протилежній тій поверхні нижнього шару 20, на якій знаходиться абсорбент 40. Зокрема, клейка ділянка 70 має довгу клейку ділянку 70А і коротку клейку ділянку 70В. Довга клейка ділянка 70А проходить вздовж поздовжнього напрямку L поглинаючого виробу 1. Коротка клейка ділянка 70В є коротшою за довгу клейку ділянку 70А і розміщена на частині, що утворює крильце 60 нижнього шару 20. Ділянка з’єднання 80 утворена в результаті прикладання тиску принаймні до верхнього шару 10 і абсорбенту 40 (наприклад, піддаючи їх тисненню) у напрямку товщини Т поглинаючого виробу 1 для з’єднання принаймні верхнього шару 10 і абсорбенту 40. Далі конфігурація запобігаючого протіканню елемента 50 пояснюється з посиланням на фіг. 1-3 креслень. Фіг. 3(а) - збільшений вигляд у плані частини запобігаючого протіканню елемента 50 згідно з даним варіантом, і фіг. 3(b) - збільшений вигляд у плані частини ділянки прикріплення 53А згідно з даним варіантом. Як показано на фіг. 1-3, запобігаючий протіканню елемент 50 має центральну ділянку С у поздовжньому напрямку L поглинаючого виробу 1 і пару кінцевих ділянок S, розміщених за межами центральної ділянки C у поздовжньому напрямку L поглинаючого виробу 1. Крім того, запобігаючий протіканню елемент 50 виконаний у вигляді еластичних елементів 51 та листів 52. Еластичні елементи 51 розташовані вздовж поздовжнього напрямку L поглинаючого виробу 1. В напрямку ширини W поглинаючого виробу 1 виконано ряд еластичних елементів 51 (в даному варіанті п’ять) із заданим інтервалом. Еластичний елемент 51 має прикріплену ділянку 51А і вільний кінець 51В. Прикріплена ділянка 51А прикріплена до листа 52 в стані, коли еластичні елементи розтягнуті у поздовжньому напрямку L поглинаючого виробу, принаймні на границі між центральною ділянкою С та кінцевими ділянками S. Вільний кінець 51В розташований за межами прикріпленої ділянки 51А у поздовжньому напрямку L поглинаючого виробу 1 і не прикріплений до листа 52. Вільний кінець 51В розташований на неприкріпленій ділянці 53В, описаній далі. Листи 52 розміщені вздовж поздовжнього напрямку L поглинаючого виробу 1. Листи 52 обгортають еластичні елементи 51 і одночасно прикріплені принаймні до верхнього шару 10. В даному варіанті листи 52 сформовані в результаті видовження бічного шару 30. Такий запобігаючий протіканню елемент 50 піднімається в напрямку до тіла споживача через стягування еластичних елементів 51 під час носіння в утворює порожнисту форму (див. фіг. 2). В даному варіанті згадані кінцеві ділянки S мають ділянку прикріплення 53А, на якій здійснено скріплення листів 52, повернених один до одного, і неприкріплену ділянку 53В, на якій не здійснено скріплення. Як показано на фіг. 3, ряд ділянок прикріплення 53А розміщений із заданим інтервалом на ряді перших ліній L1 у заданому напрямку, і одночасно розміщується із заданим інтервалом на ряді других ліній L2 у напрямку, перпендикулярному заданому напрямку. Тобто, перша лінія L1 і друга лінія L2 утворюють перехрестя, і ділянки прикріплення 53А знаходяться в точках перехрещення перших ліній L1 і других ліній L2. Крім того, ділянки прикріплення 53А утворюють прямокутну форму, якщо дивитися зверху на поглинаючий виріб 1. Напрямок (прямолінійний), в якому проходять перші лінії L1, відрізняється від напрямку, в якому розтягуються та стягуються еластичні елементи 51 (тобто у поздовжньому напрямку L поглинаючого виробу 1). Краще, щоб перша лінія L1 відхилялася на кут менше 90º (кут α на фіг. 3) від лінії напрямку розтягування та стягування еластичних елементів 51. Слід зазначити, що в даному варіанті перша лінія L1 відхиляється від лінії напрямку розтягування та стягування еластичних елементів 51 на кут 15º. Як показано на фіг. 3(b), ширина W1 ділянки прикріплення 53А у напрямку ширини W поглинаючого виробу 1 є меншою, ніж інтервал S1 між двома сусідніми еластичними елементами 51. Крім того, ширина W1 ділянки прикріплення 53А є більшою за ширину W2 еластичного елемента 51 у напрямку ширини W поглинаючого виробу 1. Далі, з посиланням на креслення описується спосіб виготовлення поглинаючого виробу згідно з даним варіантом винаходу. На фіг. 4 показана схема, що пояснює спосіб виготовлення поглинаючого виробу згідно з даним варіантом. Як показано на фіг. 4, спосіб виготовлення поглинаючого виробу включає лінію S10 виготовлення запобігаючого протіканню елемента та лінію S20 виготовлення основної частини виробу. На лінії S10 виготовлення запобігаючого протіканню елемента здійснюють: етап S11 приєднання еластичного елемента, етап S12 загинання листа, етап S13 формування запобігаючого протіканню елемента, етап S14 тимчасового прикріплення листа, етап S15 3 UA 100341 C2 5 10 15 20 25 30 35 40 45 50 55 60 приклеювання запобігаючого протіканню елемента і етап S16 прикріплення запобігаючого протіканню елемента. На етапі S11 приєднання еластичного елемента ряд еластичних елементів 51, що визначають запобігаючий протіканню елемент 50, з’єднують з парою безперервних стрічкоподібних листів 152, на яких послідовно сконфігуровані листи 52 (бічні шари 30), що формують запобігаючий протіканню елемент 50. На етапі S12 загинання листа шляхом загинання обох бічних країв пари безперервних стрічкоподібних листів 152, з якими з’єднаний ряд еластичних елементів 51, обгортають кожний ряд еластичних елементів 51. На етапі S13 формування запобігаючого протіканню елемента шляхом загинання у задану форму безперервних стрічкоподібних листів 152, які обгортають ряд еластичних елементів 51, утворюють запобігаюче протіканню безперервне полотно 150, на якому послідовно сформовані запобігаючі протіканню елементи 50. На етапі S14 тимчасового прикріплення листа формують вищезгадану ділянку прикріплення 53А в позиції, що відповідає кінцевим ділянкам S запобігаючого протіканню елемента 50, який сформують пізніше, на запобігаючому протіканню безперервному полотні 150 за допомогою пристрою 500 для скріплення, який буде описаний далі. На етапі S15 приклеювання запобігаючого протіканню елемента запобігаюче протіканню безперервне полотно 150, на якому сформовано ділянку прикріплення 53А, приклеюють до безперервного полотна 110 верхнього шару, на якому послідовно розміщені верхні шари 10. На етапі S16 прикріплення запобігаючого протіканню елемента запобігаюче протіканню безперервне полотно 150 прикріплюють до безперервного полотна 110 верхнього шару шляхом прикладання тиску (наприклад, здійснюючи тиснення) до безперервного полотна 110 верхнього шару та запобігаючого протіканню безперервного полотна 150 у напрямку товщини Т поглинаючого виробу 1. На лінії S20 виготовлення основної частини виробу здійснюють етап S21 нанесення шару поглинаючого матеріалу, етап S22 загинання покривного матеріалу, етап S23 приєднання покривного матеріалу, етап S24 вирізання по формі абсорбенту, етап S25 нанесення шару абсорбенту, етап S26 приклеювання нижнього шару, етап S27 формування ділянки з’єднання, етап S28 скріплення з метою надання виробу зовнішньої форми та етап S29 вирізання зовнішньої форми виробу. На етапі S21 нанесення шару поглинаючого матеріалу готують суміш порошку (не показана на кресленні) подрібненої целюлози та високоабсорбуючого полімеру та формують поглинаючий матеріал 40А, після чого шар приготованого поглинаючого матеріалу 40А наносять із заданим інтервалом на безперервне полотно 140 покривного елемента, на якому послідовно розташовані ділянки покривного матеріалу 40В. На етапі S22 загинання покривного матеріалу обидва бічні краї (у напрямку CD, що перетинає напрямок транспортування MD) безперервного полотна 140 покривного елемента загинають назад на поглинаючий матеріал 40А. На етапі S23 приєднання покривного матеріалу для приведення у відповідність з розміром абсорбенту 40 одиничного виробу поглинаючий матеріал 40А і безперервне полотно 140 покривного елемента з’єднують, прикладаючи із заданим інтервалом тиск (наприклад, здійснюючи тиснення) до безперервного полотна 140 покривного елемента, яке покриває поглинаючий матеріал 40А, у напрямку товщини Т поглинаючого виробу 1. На етапі S24 вирізання по формі абсорбенту безперервне полотно 140 покривного елемента, яке покриває поглинаючий матеріал 40А, із заданим інтервалом вирізають відповідно до розміру абсорбенту 40 одиничного виробу і формують абсорбент 40. На етапі S25 нанесення шару абсорбенту на безперервне полотно 110 верхнього шару, до якого приклеєне запобігаюче протіканню безперервне полотно 150, наносять клей (наприклад, термоклей) і потім на безперервне полотно 110 верхнього шару із заданим інтервалом наносять шар абсорбенту 40. На етапі S26 приклеювання нижнього шару безперервне полотно 120 нижнього шару, на якому послідовно сформовані нижні шари 20 с нанесеним клеєм (наприклад, термоклеєм) приклеюють до безперервного полотна 110 верхнього шару з нанесеним на нього шаром абсорбенту 40. Таким чином, абсорбент 40 опиняється між безперервним полотном 110 верхнього шару та безперервним полотном 120 нижнього шару. На етапі S27 формування ділянки з’єднання формують ділянку з’єднання 80, на якій з’єднані принаймні верхній шар 10 і абсорбент 40, шляхом прикладання тиску (наприклад, здійснюючи тиснення) принаймні до безперервного полотна 110 верхнього шару та абсорбенту 40 у напрямку товщини Т поглинаючого виробу 1. 4 UA 100341 C2 5 10 15 20 25 30 35 40 45 50 55 60 На етапі S28 скріплення з метою надання виробу зовнішньої форми для приведення у відповідність із зовнішньою формою поглинаючого виробу 1 безперервне полотно 110 верхнього шару та безперервне полотно 120 нижнього шару з’єднують шляхом прикладання тиску (наприклад, здійснюючи тиснення) принаймні до безперервного полотна 110 верхнього шару та абсорбенту 40 у напрямку товщини Т поглинаючого виробу 1. На етапі S29 вирізання зовнішньої форми виробу для приведення у відповідність із зовнішньою формою поглинаючого виробу 1 безперервне полотно 110 верхнього шару, безперервне полотно 120 нижнього шару, запобігаючий протіканню елемент 50 тощо вирізають для утворення поглинаючого виробу 1. Далі, з посиланням на креслення описується пристрій 500 для скріплення згідно з даним варіантом. Фіг. 5 - перспективний вигляд пристрою 500 для скріплення згідно з даним варіантом. Фіг. 6 - зображення частини зовнішньої периферичної поверхні верхнього валика 510 згідно з даним варіантом. Як показано на фіг. 5, на етапі S14 тимчасового прикріплення листа пристрій 500 для скріплення формує хрестоподібні ділянки прикріплення 53А в позиціях, що відповідають кінцевим ділянкам S запобігаючого протіканню елемента 50 на безперервних стрічкоподібних листах 152, які обгортають ряд еластичних елементів 51. Пристрій 500 для скріплення включає верхній валик 510 і нижній валик 520. На зовнішній периферичній поверхні верхнього валика 510 виконані виступи 511. Ці виступи 511 мають прямокутну форму, як показано на фіг. 6. Зокрема, виступи 511 виконані на зовнішній периферичній поверхні верхнього валика 510 із заданим інтервалом на ряді перших ліній L11 у заданому напрямку, що відповідає першій лінії L1 ділянки прикріплення 53А. Крім того, виступи 511 виконані на зовнішній периферичній поверхні верхнього валика 510 із заданим інтервалом на ряді других ліній L12 у напрямку, перпендикулярному згаданому заданому напрямку, що відповідає другій лінії L2 ділянки прикріплення 53А. Тобто, перші лінії L11 і другі лінії L12 утворюють перехрестя, і виступи 511 знаходяться в точках перехрещення перших ліній L11 і других ліній L12. Напрямок, в якому проходить перша лінія L11, відрізняється від напрямку обертання R валика (тобто напрямку транспортування MD безперервних стрічкоподібних листів 152). Краще, щоб перша лінія L11 відхилялася від лінії напрямку обертання R валика на кут менше 90º (кут β на фіг. 6). Нижній валик 520 обернений до верхнього валика 510 з обох боків безперервних стрічкоподібних листів 152. На зовнішній периферичній поверхні нижнього валика 520 виступів немає. Слід зазначити, що на зовнішній периферичній поверхні нижнього валика 520 можуть бути утворені виступи, обернені до виступів 511. В описуваному варіанті прикріплені ділянки 51А еластичного елемента 51 передбачені принаймні на границі між центральною ділянкою С та кінцевими ділянками S. Отже, еластичні елементи 51 стягують граничну частину, розташовану на внутрішній стороні від зовнішнього кінця поздовжнього напрямку L поглинаючого виробу 1, у напрямку, в якому вони наближаються один до одного. Тому, порівняно з традиційним поглинаючим виробом, в якому еластичні елементи 51 прикріплені до листа 52 на зовнішніх кінцях у поздовжньому напрямку L поглинаючого виробу 1, можна запобігти нахилянню кінцевих ділянок S (тобто зовнішніх у поздовжньому напрямку L кінців поглинаючого виробу 1) на центральній ділянці С (поглинаючій поверхні) більше, ніж потрібно, під час носіння. Тому форма поглинаючого виробу 1 є стабільною під час носіння, і споживач може носити поглинаючий виріб 1 з впевненістю. Крім того, поглинаючий виріб 1 виготовляють безперервним у поздовжньому напрямку L поглинаючого виробу 1 (так званий спосіб з вертикальним технологічним маршрутом). Таким чином, як описано вище, прикріплена ділянка 51А еластичного елемента 51 утворюється принаймні на границі між центральною ділянкою С та кінцевими ділянками S. Прикріплену ділянку 51А еластичного елемента 51 з’єднують з безперервним стрічкоподібним листом 152 у розтягнутому стані в напрямку транспортування MD безперервного стрічкоподібного листа 152. Тому, коли запобігаючий протіканню елемент 50 вирізають на етапі S29 вирізання зовнішньої форми виробу, еластичний елемент 51 перебуває у розтягнутому стані між прикріпленими ділянками 51А, і зовнішня частина (тобто кінцеві ділянки S) відносно прикріпленої ділянки 51А у поздовжньому напрямку L поглинаючого виробу 1 являє собою вільний кінець 51В. Оскільки вільний кінець 51В керується ділянкою прикріплення 53А під час стягування у поздовжньому напрямку L поглинаючого виробу 1 під час носіння, вигинання та перекручування вільного кінця 51В можна уникнути. Отже, можна уникнути погіршення зовнішнього вигляду поглинаючого виробу 1. Слід також зазначити, що, оскільки запобігаючі протіканню елементи 50 через стягування 5 UA 100341 C2 5 10 15 20 25 30 35 40 45 50 55 60 еластичних елементів 51 піднімаються в напрямку до тіла споживача під час носіння, між прикріпленими ділянками 51А, тобто на центральній ділянці С, можна уникнути витікання виділень організму споживача з поглинаючого виробу 1. Кінцеві ділянки S можна з’єднати за одне ціле з абсорбентом 40, міцність якого більша, ніж міцність запобігаючих протіканню елементів 50, і форму поглинаючого виробу 1 можна стабілізувати. Однак, оскільки площу, на якій абсорбент 40 і кінцеві ділянки S з’єднані, необхідно збільшувати, гнучкість кінцевих ділянок S, на яких здійснювали прикріплення, зменшується. На відміну від цього, в даному варіанті передбачені ділянка прикріплення 53А і неприкріплена ділянка 53В, і тому, порівняно з варіантом, в якому кінцеві ділянки S з’єднані за одне ціле з абсорбентом 40, площу, на якій з’єднані ті ділянки, на яких листи 52 обернені один до одного на кінцевих ділянках S, (тобто площу ділянки прикріплення 53А) можна зменшити. Тому кінцеві ділянки S не стануть жорсткішими, і гнучкість кінцевих ділянок S можна зберегти. Отже, споживач навряд чи відчуватиме дискомфорт під час носіння, і погіршення відчуття комфорту для шкіри споживача можна уникнути. В даному варіанті ряд ділянок прикріплення 53А розміщений із заданим інтервалом на першій лінії L1 у заданому напрямку, і одночасно знаходиться на другій лінії L2. Таким чином, порівняно з варіантом, в якому ділянки прикріплення 53А утворені вздовж першої лінії L1 і другої лінії L2, площу, на якій з’єднані ті ділянки, на яких листи 52 обернені один до одного на кінцевих ділянках S, можна додатково зменшити. Тому, це додатково зменшує жорсткість кінцевих ділянок S, і їхня гнучкість покращується. Крім того, вільні кінці 51В еластичних елементів 51 стягуються між ділянками прикріплення 53А, виконаними із заданим інтервалом. Отже, вільні кінці 51В керуються ділянкою прикріплення 53А на кінцевих ділянках S, і тому вони стягуються у поздовжньому напрямку L поглинаючого виробу 1. Тому вигинання та перекручування вільного кінця 51В можна гарантовано уникнути, і відповідно можна уникнути погіршення зовнішнього вигляду поглинаючого виробу 1. В даному варіанті ширина W1 ділянки прикріплення 53А у напрямку ширини W поглинаючого виробу 1 є меншою, ніж інтервал S1 між двома сусідніми еластичними елементами 51. Отже, порівняно з варіантом, в якому ширина W1 ділянки прикріплення 53А є більшою за інтервал S1 між еластичними елементами 51, площу, на якій з’єднані ті ділянки, на яких листи 52 обернені один до одного на кінцевих ділянках S (тобто площу ділянки прикріплення 53А), можна додатково зменшити. В даному варіанті напрямок, в якому проходить перша лінія L1, відрізняється від напрямку, в якому розтягуються і стягуються еластичні елементи 51 (тобто поздовжнього напрямку L поглинаючого виробу 1). Наприклад, у варіантах, в яких напрямок, в якому проходить перша лінія L1, співпадає з напрямком, в якому розтягуються і стягуються еластичні елементи 51, якщо ділянки прикріплення 53А та еластичні елементи 51 перекриваються, частина перекривання буде проходити безперервно у поздовжньому напрямку L поглинаючого виробу 1. В цих випадках ділянки, на яких листи 52 обернені один до одного на кінцевих ділянках S, єз’єднаними у певних частинах. Тобто, може стати неможливим керування еластичних елементів 51 ділянками прикріплення 53А. Тому, вільні кінці 51В можуть вигинатися та перекручуватися під час стягування, що призведе до погіршення зовнішнього вигляду поглинаючого виробу 1. На відміну від цього, якщо напрямок, в якому проходить перша лінія L1, відрізняється від напрямку, в якому розтягуються і стягуються еластичні елементи 51, то можна запобігти збільшенню ділянок, на яких ділянки прикріплення 53А та еластичні елементи 51 перекриваються більше, ніж це потрібно. Таким чином, еластичні елементи 51 можуть гарантовано керуватися ділянками прикріплення 53А у поздовжньому напрямку L поглинаючого виробу 1, і вигинанню та перекручуванню вільних кінців 51В можна запобігти. Тому можна уникнути і погіршення зовнішнього вигляду поглинаючого виробу 1. В даному варіанті перша лінія L1 відхиляється на кут менше 90° (конкретніше, на 15°) від лінії напрямку, в якому розтягуються і стягуються еластичні елементи 51. Слід зазначити, що, якщо перша лінія L1 не відхиляється у напрямку розтягування та стягування еластичних елементів 51, то ділянки прикріплення 53А та еластичні елементи 51 перекриваються, тобто коли перша лінія L1 перекриває вільний кінець 51В, цей вільний кінець 51В прикріплюється до листа 52, і в результаті стягування еластичних елементів 51, прикріплених до листа 52 на кінцевих ділянках S, кінцеві ділянки S будуть легко нахилятися на центральній ділянці С (поглинаючій поверхні) і форма поглинаючого виробу може деформуватися під час носіння. Модифікації Ділянки прикріплення 53А запобігаючого протіканню елемента 50 згідно з вищеописаним 6 UA 100341 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіантом можна модифікувати наступним чином. Слід зазначити, що у модифікаціях застосовані ті самі позначення, що і для аналогічних частин запобігаючого протіканню елемента 50 вищеописаного варіанта, і пояснюватися будуть переважно відмінності. Перша модифікація Запобігаючий протіканню елемент 50А згідно з першою модифікацією описано з посиланням на фіг. 7, яка є збільшеним зображенням у плані частини запобігаючого протіканню елемента 50А згідно з першою модифікацією. У вищеописаному варіанті напрямок, в якому перша лінія L1 проходить на ділянках прикріплення 53А запобігаючого протіканню елемента 50, відрізняється від напрямку, в якому розтягуються і стягуються еластичні елементи 51 (тобто поздовжнього напрямку L поглинаючого виробу 1). На відміну від цього, в модифікації, показаній на фіг. 7, напрямок, в якому перша лінія L1 проходить на ділянках прикріплення 53А запобігаючого протіканню елемента 50А, співпадає з напрямком, в якому розтягуються і стягуються еластичні елементи 51 (тобто з поздовжнім напрямком L поглинаючого виробу 1). В даній модифікації ділянки прикріплення 53А необов’язково повинні бути розташовані прямолінійно (поперек), вони, наприклад, можуть бути розташовані по кривій лінії L3, як показано на фіг. 8(а), і по кільцевій лінії L4, як показано на фіг. 8 (b). Крім того, як показано на фіг. 8 (с), ділянки прикріплення 53А можуть бути розташовані на всіх частинах, за винятком ділянок, на яких еластичні елементи 51 і листи 52 контактують. В цьому випадку ділянки прикріплення 53А можна сформувати, здійснюючи операцію прикріплення на всіх частинах, за винятком ділянок, на яких еластичні елементи 51 і листи 52 контактують, або їх можна сформувати, здійснюючи операцію прикріплення майже на всій кінцевій ділянці S. Друга модифікація Запобігаючий протіканню елемент 50В згідно з другою модифікацією описано з посиланням на фіг. 9, яка є збільшеним зображенням у плані частини запобігаючого протіканню елемента 50В згідно з другою модифікацією. У вищеописаному варіанті в напрямку ширини W поглинаючого виробу 1 на запобігаючому протіканню елементі 50 із заданим інтервалом виконано ряд еластичних елементів 51 (в даному варіанті п’ять еластичних елементів). На відміну від цього, в другій модифікації, як показано на фіг. 9, передбачений один еластичний елемент 51 запобігаючого протіканню елемента 50В. В цьому випадку ширина W1 ділянки прикріплення 53А в напрямку ширини W поглинаючого виробу 1 є меншою, ніж відстань L1 від еластичного елемента 51 до краю 50Е запобігаючого протіканню елемента 50 в напрямку ширини W поглинаючого виробу 1. Третя модифікація Запобігаючий протіканню елемент 50С згідно з третьою модифікацією описано з посиланням на фіг. 10, яка є зображенням у поперечному розрізі частини запобігаючого протіканню елемента 50С згідно з третьою модифікацією. У вищеописаному варіанті лист 52 запобігаючого протіканню елемента 50 утворено видовженням бічного шару 30. На відміну від цього в третій модифікації, як показано на фіг. 10, лист 52 запобігаючого протіканню елемента 50С утворено листом, окремим від верхнього шару 10 та бічного шару 30. Запобігаючий протіканню елемент 50С піднімається в напрямку до тіла споживача в результаті стягування еластичних елементів 51 під час носіння і утворює порожнисту форму. В даній модифікації запобігаючий протіканню елемент 50С необов’язково утворює порожнисту форму. Наприклад, як показано на фіг. 11 та 12, запобігаючі протіканню елементи можуть бути багаторазово загнуті з обох боків 3 поглинаючого виробу 1, і, як показано на фіг. 13, запобігаючий протіканню елемент може бути загнутий один раз з обох боків 3 поглинаючого виробу 1. Тобто немає конкретного обмеження щодо конфігурації запобігаючого протіканню елемента 50С, і будь-яка конфігурація може бути прийнятною, за умови що запобігаючий протіканню елемент 50С прилягатиме до тіла споживача під час носіння. Інші варіанти Як описувалося вище, суть винаходу викладена на прикладі варіанта здійснення. Однак не слід розглядати наведені опис та креслення, що є частиною даного опису, як обмеження даного винаходу. Фахівцям зрозуміло, що на базі даного опису можливі різні інші варіанти, приклади та виробничі технології. Наприклад, варіант можна змінити наступним чином. Пояснення, зокрема, базується на факті, що поглинаючим виробом 1 є гігієнічна прокладка, але даний винахід не обмежується такою прокладкою, і запропонований запобігаючий протіканню елемент можна застосувати, наприклад, навіть в одноразовому підгузнику. 7 UA 100341 C2 5 10 15 20 25 30 35 40 45 50 Крім того, конфігурація поглинаючого виробу 1 конкретно не обмежена, і, як правило, її визначають в залежності від призначення. Крім того, було описано, що еластичні елементи 51 є прикріпленими до листа 52, причому прикріплена ділянка 51А знаходиться принаймні на границі між центральною ділянкою С та кінцевими ділянками S, але даний винахід не обмежується тільки таким розташуванням, і еластичні елементи 51 можуть бути прикріплені до листа 52 на всій центральній ділянці С. Крім того, було описано, що ділянки прикріплення 53А мають прямокутну форму, якщо дивитися зверху на поглинаючий виріб, але даний винахід не обмежується тільки такою формою, і ділянки прикріплення 53А можуть мати круглу або багатокутну форму (наприклад, трикутну та п’ятикутну форми). Даний варіант включає і різні модифікації, не описані тут. Тому об’єм винаходу визначається тільки його формулою, складеною на основі наведеного опису. Повний зміст японської патентної заявки № 2009-119572 (поданої 18 травня 2009 р.) включено в даному описі як посилання. Промислова придатність Згідно з описаними варіантами поглинаючий виріб за наявності запобігаючого протіканню елемента здатен запобігати погіршенню відчуття комфорту для шкіри споживача і при цьому забезпечувати стабільність форми поглинаючого виробу. ФОРМУЛА ВИНАХОДУ 1. Поглинаючий виріб, що включає проникний для рідини верхній шар, непроникний для рідини нижній шар, абсорбент, розміщений між верхнім шаром і нижнім шаром, і пару запобігаючих протіканню елементів, виконаних з обох боків у напрямку ширини поглинаючого виробу, причому запобігаючі протіканню елементи виконані у вигляді еластичних елементів, що проходять у поздовжньому напрямку поглинаючого виробу, та листів, які проходять у поздовжньому напрямку та обгортають ці еластичні елементи і мають принаймні частину, прикріплену до верхнього шару, при цьому запобігаючий протіканню елемент включає: центральну ділянку у поздовжньому напрямку; і пару кінцевих ділянок, розміщених за межами згаданої центральної ділянки у поздовжньому напрямку, причому еластичні елементи включають: прикріплену частину, прикріплену до листа в стані, коли еластичні елементи розтягнуті у поздовжньому напрямку, принаймні на границі між центральною ділянкою та кінцевими ділянками; і вільний кінець, розміщений за межами прикріпленої ділянки у поздовжньому напрямку і не прикріплений до листа, при цьому кінцеві ділянки включають: ділянку прикріплення, на якій здійснено скріплення шарів, повернених один до одного, і неприкріплену ділянку, на якій не здійснено скріплення і на якій знаходиться згаданий вільний кінець. 2. Поглинаючий виріб за п. 1, який відрізняється тим, що ряд ділянок прикріплення розміщено із заданим інтервалом на ряді перших ліній у заданому напрямку, і одночасно розміщено із заданим інтервалом на ряді других ліній у напрямку, перпендикулярному заданому напрямку. 3. Поглинаючий виріб за п. 2, який відрізняється тим, що у напрямку ширини поглинаючого виробу із заданим інтервалом розміщений ряд еластичних елементів, а ширина ділянки прикріплення у напрямку ширини є меншою, ніж інтервал між двома сусідніми еластичними елементами. 4. Поглинаючий виріб за п. 2 або 3, який відрізняється тим, що напрямок, в якому проходить згадана перша лінія, відрізняється від напрямку, в якому розтягуються і стягуються еластичні елементи. 5. Поглинаючий виріб за п. 4, який відрізняється тим, що перша лінія відхиляється від лінії напрямку розтягування та стягування еластичних елементів на кут, менший ніж 90°. 8 UA 100341 C2 9 UA 100341 C2 10 UA 100341 C2 11 UA 100341 C2 12 UA 100341 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
