Замок та відповідний ключ із пристроєм для перешкоджання злому

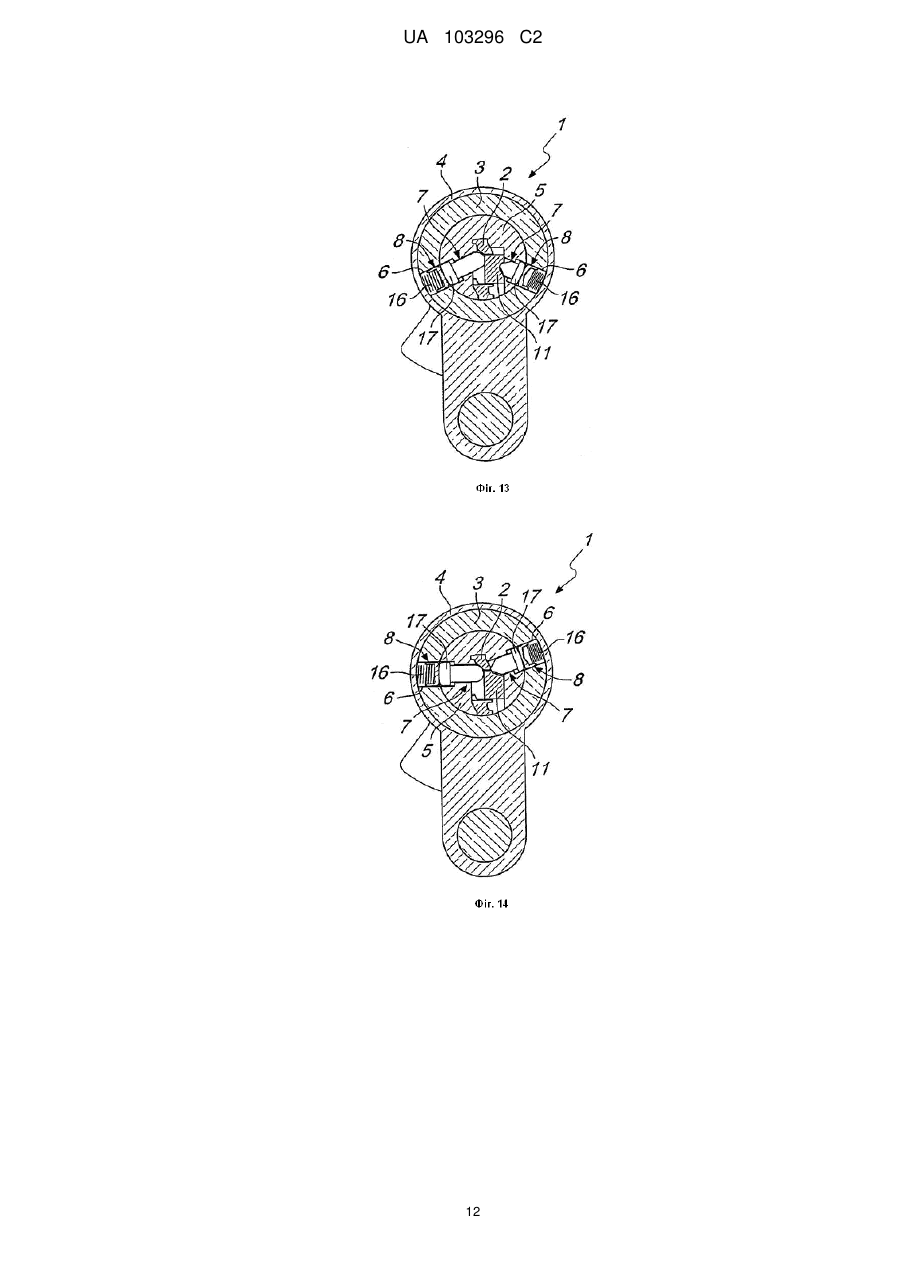

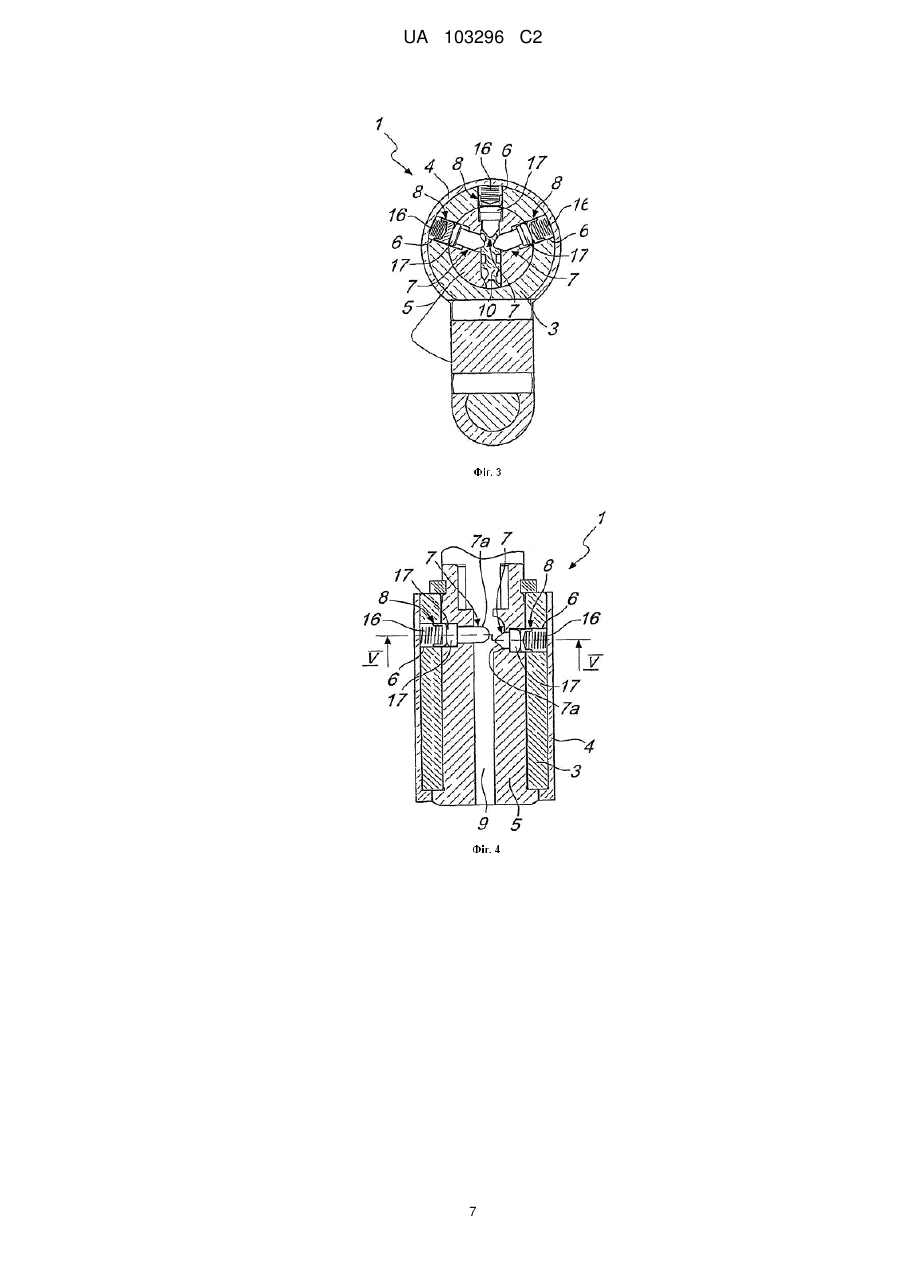

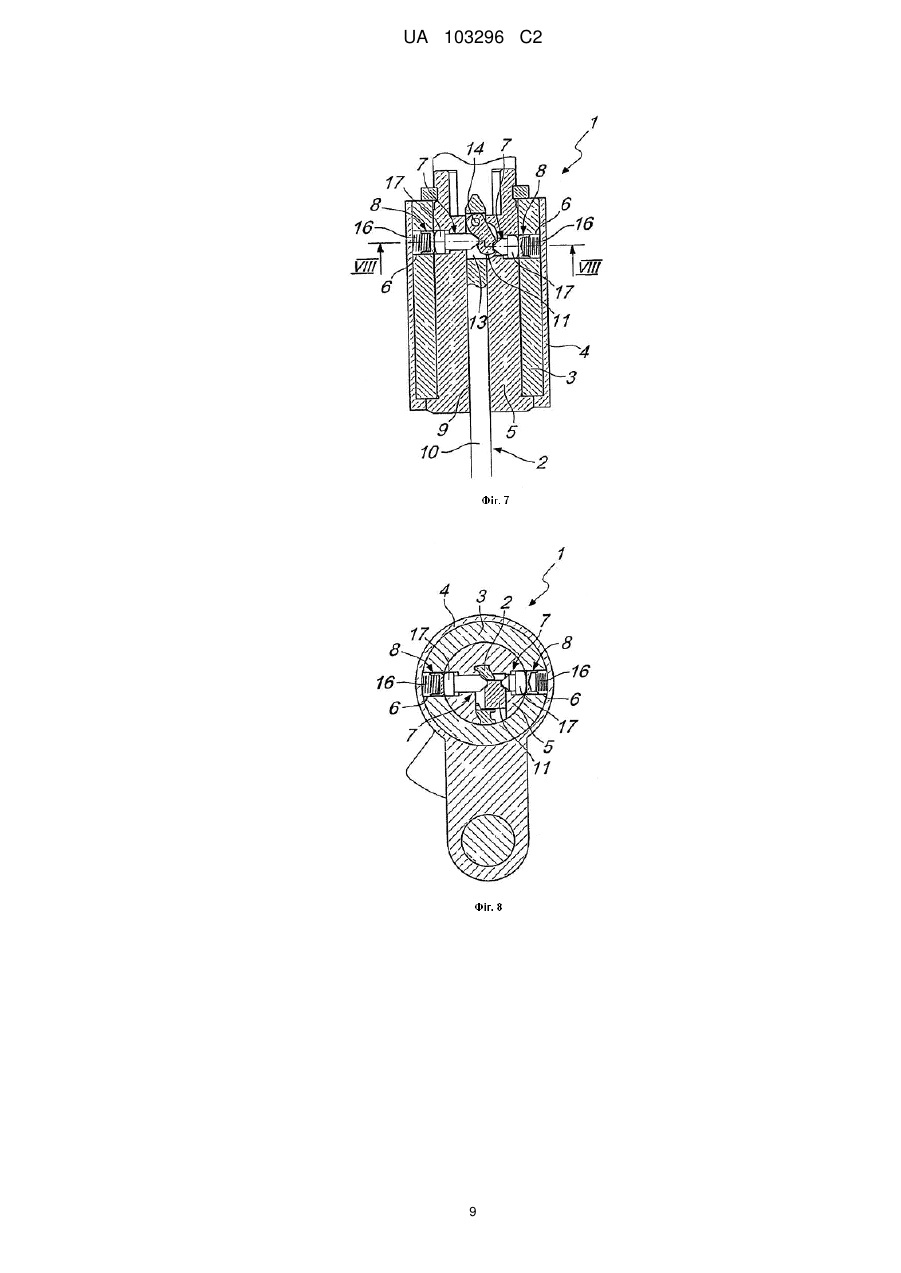

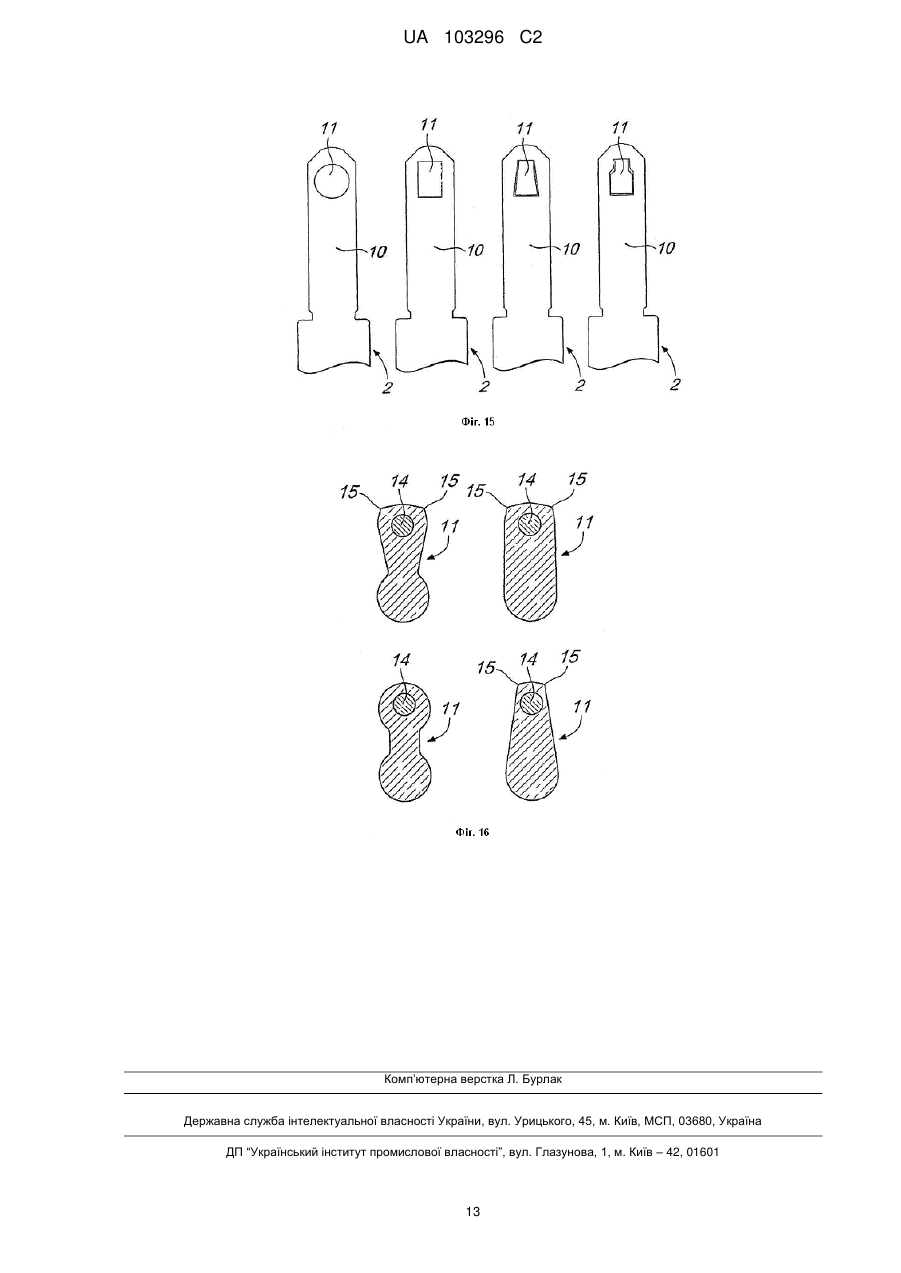

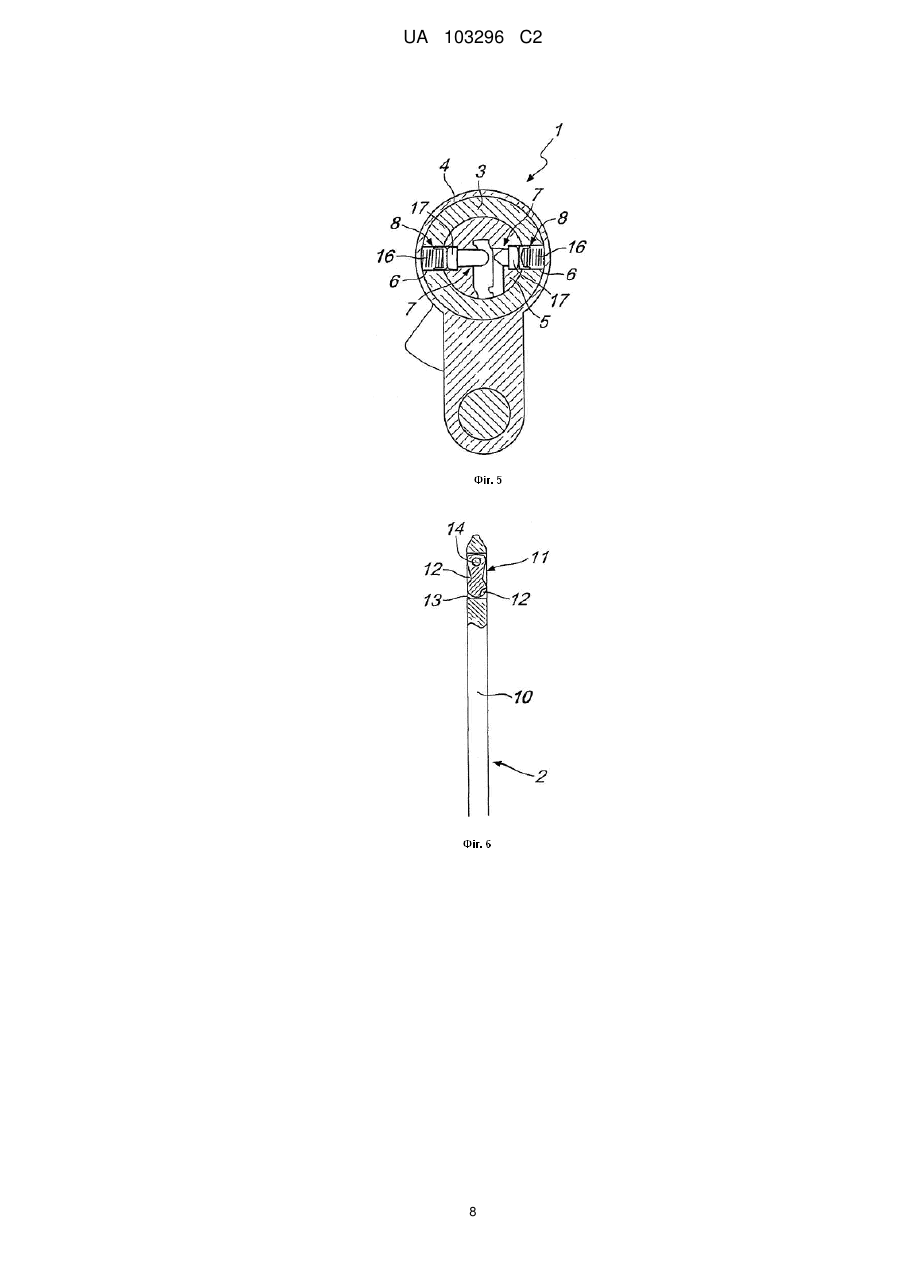

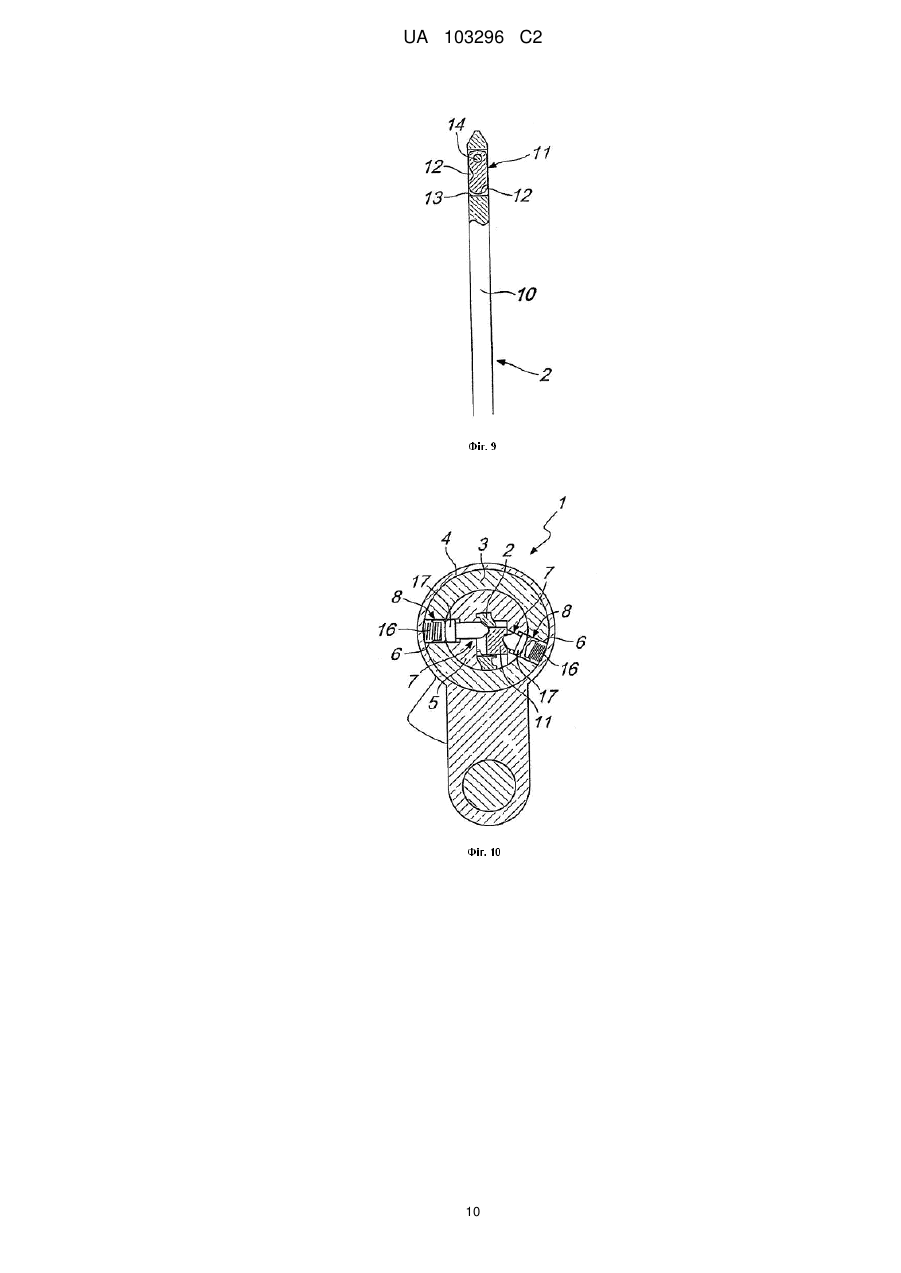

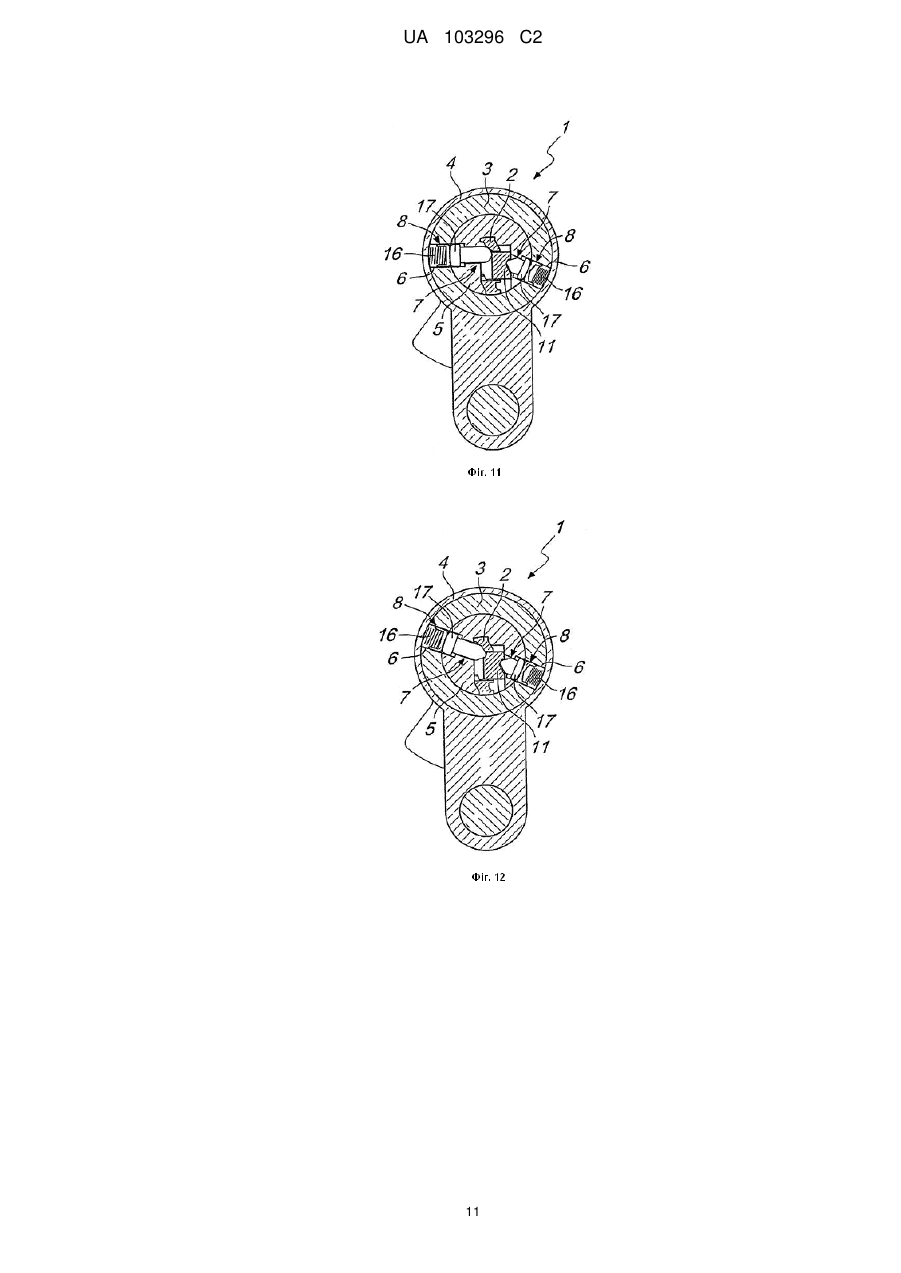

Реферат: Замок (1) з ключом (2) містить корпус (3), який має гніздо для по суті циліндричного співвісного осердя (5), множину радіальних каналів (6), виконаних вдовж по корпусу (3) та осердю (5), причому у кожний канал вміщений кодувальний штифт (7), який одним зі своїх кінців (7а) виступає в осьовий ключовий паз (9), виконаний у осерді (5), а з протилежного боку впирається у відповідний реверсивний штифт (8), розташований частково у осерді (5) та частково у корпусі (3) для визначення конфігурації, яка унеможливлює обертання. Вставляння стрижня (10) ключа (2) у ключовий паз (9) призведе до повного заглиблення кодувальних штифтів (7) та реверсивних штифтів (8) відповідно у осердя (5) та у корпус (3) для визначення конфігурації, яка уможливлює обертання, внаслідок переміщення, спричиненого кодувальними засобами, які включають в себе виїмки, виконані вдовж по стрижню (10) з можливістю взаємодії з виступними кінцями (7а) деяких із кодувальних штифтів (7), тоді як інші кодувальні штифти (7) впираються у важілець (11), який має заздалегідь визначений профіль та шарнірно приєднаний до стрижня (10). Кодувальні засоби містять заглибини (12), які виконані вдовж по важільцю (11) з можливістю взаємодії з виступними кінцями (7а) згаданих інших кодувальних штифтів (7), причому згадані інші кодувальні штифти (7) та відповідні реверсивні штифти (8) розташовуються у згадану конфігурацію, яка уможливлює обертання, при заздалегідь визначеному кутовому положенні важільця (11) та внаслідок переміщення, визначеного глибиною заглибин (12). UA 103296 C2 (12) UA 103296 C2 UA 103296 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується замка та відповідного ключа з пристроєм для перешкоджання злому. В конструкції замків, ключів та висячих замків різних видів запроваджені численні вдосконалення для протистояння спробам злому зловмисниками. Зокрема, відомі конструктивні рішення, метою яких є забезпечення високого рівня безпеки циліндрових замків, які складаються по суті з циліндричного блока (осердя), обертання якого всередині другого блока (корпусу), співвісного з першим, звичайно не дозволяють за допомогою множини кодувальних штифтів та реверсивних штифтів, які розташовані співвісно у радіальному напрямку і вміщені частково у корпусі та частково в осерді. Обертання осердя, а отже й відчинення дверей, можливі тільки після вставляння відповідного ключа в осьовий ключовий паз осердя, причому у такий ключовий паз заходить один кінець кодувальних штифтів, які можуть переміщатися у радіальному напрямку завдяки пружному натисканню. Декілька виїмок різної глибини виконані фактично вдовж по стрижню, і коли ключ повністю вставлений, то у ці виїмки заходять кінці відповідних кодувальних штифтів: внаслідок вставляння ключа кодувальні штифти та реверсивні штифти здійснюють прямолінійне переміщення, а величина переміщення кожного кодувального штифта (та співвісного з ним реверсивного штифта) залежить тому від глибини виїмок та є такою, щоб після переміщення реверсивного штифта він був повністю заглиблений у корпус, тоді як кодувальний штифт повністю знаходиться всередині осердя, таким чином уможливлюючи обертання. З часом це конструктивне рішення було визнано незадовільним: зловмисник, здатний отримати відбиток справжнього ключа, може легко та вірно відтворити на заготовці ключа виїмки, які наявні на такому ключі, таким чином отримуючи його працездатний дублікат. Ці недоліки принаймні частково були усунені з застосуванням конструктивних рішень, за якими у кінцевій частині стрижня (призначеній для вставляння у ключовий паз осердя) був передбачений важіль, шарнірно приєднаний до такого стрижня одним зі своїх кінців. Після того як ключ вставили у ключовий паз осердя, важіль також діє на відповідні кодувальні штифти та реверсивні штифти та переміщає їх згідно з принципом, описаним вище. Зловмисник, який хоче зробити дублікат цього ключа другого виду, буде тоді змушений відтворити точно не тільки виїмки на стрижні (які у будь-якому випадку також наявні на цьому ключі), але також і важіль, шарнірно приєднаний до стрижня. Однак із часом були створені та набули розповсюдження інструменти, за допомогою яких можна досягти цієї мети, роблячи навіть це друге конструктивне рішення нездатним забезпечити безпеку від спроб злому. Задачею цього винаходу є усунення вищезгаданих недоліків шляхом застосування замка та відповідного ключа з пристроєм, які створюють надійну та ефективну перешкоду проти спроб злому. У межах цієї задачі однією із задач винаходу є створення замка та відповідного ключа, які забезпечують високу надійність у експлуатації. Іншою задачею винаходу є створення замка та відповідного ключа, які можна легко виготовити з розповсюджених на ринку елементів та матеріалів. Іншою задачею винаходу є створення замка та відповідного ключа, які мають низьку собівартість та є надійними у застосуванні. Ця задача досягнута, а ця та інші задачі, які стануть більш зрозумілими нижче, вирішені шляхом створення замка та відповідного ключа з пристроєм для перешкоджання злому, причому замок включає в себе корпус, який має гніздо для по суті циліндричного співвісного осердя, множину радіальних каналів, виконаних вдовж по згаданому корпусу та згаданому осердю, причому у кожний канал вміщений кодувальний штифт, який одним зі своїх кінців виступає в осьовий ключовий паз, виконаний у згаданому осерді, а з протилежного боку впирається у відповідний реверсивний штифт, розташований частково у згаданому осерді та частково у згаданому корпусі для визначення конфігурації, яка унеможливлює обертання, так що вставляння стрижня ключа у згаданий ключовий паз спричинятиме поступальне переміщення у радіальному напрямку згаданих кодувальних штифтів та згаданих реверсивних штифтів, уможливлюючи повне заглиблення згаданих кодувальних штифтів та реверсивних штифтів у згадане осердя та у згаданий корпус для визначення конфігурації, яка уможливлює обертання, внаслідок переміщення, спричиненого кодувальними засобами, розташованими вдовж по згаданому стрижню, які включають в себе виїмки, виконані вдовж по згаданому стрижню з можливістю взаємодії зі згаданими виступними кінцями деяких зі згаданих кодувальних штифтів, тоді як інші кодувальні штифти впираються у важілець, який має заздалегідь визначений профіль та шарнірно приєднаний до згаданого стрижня, які відрізняються тим, що згадані кодувальні засоби включають в себе заглибини, які виконані 1 UA 103296 C2 5 10 15 20 25 30 35 40 45 50 55 60 вдовж по згаданому важільцю з можливістю взаємодії з виступними кінцями згаданих інших кодувальних штифтів, причому згадані інші кодувальні штифти та відповідні реверсивні штифти розташовуються у згадану конфігурацію, яка уможливлює обертання, при заздалегідь визначеному кутовому положенні згаданого важільця та внаслідок переміщення, визначеного глибиною згаданих заглибин. Інші відмінності і переваги винаходу стануть зрозумілими з подальшого докладного опису варіантів здійснення замка та відповідного ключа за цим винаходом, яким віддається перевага, але які не є виключними та єдино можливими, ілюстрованих лише у вигляді прикладів, які не обмежують обсягу винаходу, супровідними фігурами, на яких: Фіг. 1 являє собою осьовий розріз замка за першим варіантом здійснення цього винаходу з вставленим ключем у конфігурації, яка уможливлює обертання; Фіг. 2 являє собою розріз замка, виконаний по лінії ІІ-ІІ, показаної на Фіг. 1; Фіг. 3 являє собою розріз замка, виконаний по лінії ІІІ-III, показаної на Фіг. 1; Фіг. 4 являє собою вид замка, показаного на Фіг. 1, з витягнутим ключем у конфігурації, яка унеможливлює обертання; Фіг. 5 являє собою розріз замка, виконаний по лінії V-V, показаної на Фіг. 4; Фіг. 6 являє собою частковий розріз ключа, виконаний у осьовій площині, показаній на Фіг. 1; Фіг. 7 являє собою осьовий розріз замка за другим варіантом здійснення цього винаходу з вставленим ключем у конфігурації, яка уможливлює обертання; Фіг. 8 являє собою розріз замка, виконаний по лінії VIII-VIII, показаної на Фіг. 7; Фіг. 9 являє собою частковий розріз ключа, виконаний у осьовій площині, показаній на Фіг. 7; Фіг. 10-14 являють собою розрізи п'яти додаткових варіантів здійснення замка за цим винаходом, виконані у перпендикулярній стрижню площині, яка проходить через важілець; Фіг. 15 являє собою вид збоку п'яти можливих частин ключа за цим винаходом; Фіг. 16 являє собою осьовий розріз чотирьох можливих важільців. Як показано на фігурах, замок за цим винаходом, загалом позначений позицією 1, являє собою замок циліндрового типу та при застосуванні у дверях або інших подібних елементах різних типів уможливлює їх відкривання тільки після вставляння відповідного ключа 2. Замок 1 включає в себе корпус 3, який по суті нерухомо приєднаний до дверей, на яких згаданий замок 1 встановлений; у варіанті здійснення, показаному на супровідних фігурах, корпус 3 являє собою перший циліндричний блок, який жорстко вставлений у коробчастий зовнішній корпус 4. Корпус 3 має гніздо для осердя 5, яке також має загалом циліндричну форму та розташоване співвісно з корпусом3. Вдовж по корпусу 3 та осердю 5 виконана множина радіальних каналів 6, які звичайно по суті розташовані один навпроти одного: кожний канал вміщує кодувальний штифт 7 та реверсивний штифт 8, які є взаємно співвісними. У першій конфігурації, яка унеможливлює обертання осердя 5, як показано на Фіг. 4 та Фіг. 5, один кінець 7а кодувального штифта 7 знаходиться усередині осьового ключового паза 9, тоді як протилежний кінець кодувального штифта 7 упирається у реверсивний штифт 8. Слід зазначити, що для того, щоб уникнути надмірного перевантаження фігур, виступні кінці 7а вказані тільки на Фіг. 4; у будь-якому іншому місці легко та очевидно вирізнити їх на решті фігур. У описаній вище конфігурації, яка унеможливлює обертання, реверсивний штифт 8 вміщений частково в осерді 5 та частково у корпусі 3 (стосовно цього, як вже зазначено, слід дивитися Фіг. 4 та Фіг. 5); отже реверсивний штифт 8 являє собою елемент, який фактично унеможливлює обертання осердя 5. Вставляння стрижня 10 ключа 2 в осьовий ключовий паз 9 спричинює поступальне переміщення у радіальному напрямку кодувальних штифтів 7 та реверсивних штифтів 8: реверсивні штифти 8 можуть бути розташовані повністю усередині корпусу 3 (причому кодувальні штифти 7 повністю розташовані усередині осердя 5) внаслідок заздалегідь визначеного переміщення, спричиненого кодувальними засобами, розташованими вдовж по стрижню 10, визначаючи конфігурацію, яка уможливлює обертання осердя 5 відносно корпусу 3. Докладніше, кодувальні засоби включають в себе виїмки відомого типу, які виконані вдовж по стрижню 10 (не показані на супровідних фігурах) та взаємодіють із кінцями 7а деяких зі згаданих кодувальних штифтів 7 (показаних на Фіг. 3). Отже величина переміщення кодувальних штифтів 7 залежить від глибини відповідних виїмок. Інші кодувальні штифти 7, кінці 7а яких не задіяні, замість цього впираються своїми виступними кінцями 7а у важілець 11, який має заздалегідь визначений профіль та шарнірно приєднаний до стрижня 10. 2 UA 103296 C2 5 10 15 20 25 30 35 40 45 50 55 За цим винаходом кодувальні засоби включають в себе заглибини 12 (показані на Фіг. 9 та Фіг. 12), які виконані вдовж по важільцю 11 та можуть взаємодіяти з виступними кінцями 7а інших кодувальних штифтів 7, кінці 7а яких не задіяні. Кодувальні штифти 7 та відповідні реверсивні штифти 8 розташовуються у згадану конфігурацію, яка уможливлює обертання, тільки при заздалегідь визначеному кутовому положенні важільця 11 та внаслідок переміщення, визначеного глибиною заглибин 12. Зокрема, як можна побачити на Фіг. 1, Фіг. 6, Фіг. 7 та Фіг. 9, стрижень 10 має порожнину 13 для вміщення важільця 11, причому кінцева частина важільця 11 шарнірно приєднана до стрижня 10 віссю 14, прикріпленою до цього стрижня. Таким чином важілець 11 може відхилятися від неактивного положення, у якому він розташований в одну лінію зі стрижнем 10 (як показано на Фіг. 6 та Фіг. 9) та у якому він може перебувати під час носіння ключа 2, наприклад, за допомогою пружних елементів різноманітних видів. На Фіг. 16 показані деякі з можливих форм важільця 11, які не є виключними та єдино можливими. Доцільно, щоб профіль важільця 11 мав розширення 15 поблизу кінцевої частини, з якою взаємодіє вісь 14. Відхилення важільця 11, яке перевищуватиме заздалегідь задане граничне значення, спричинятиме зіткнення розширень 15 зі стінками порожнини 13, таким чином визначаючи максимальну величину відхилення. За певними можливими варіантами здійснення, показаними на Фіг. 1-8 у вигляді прикладів, які не обмежують обсяг винаходу, важілець 11 має по суті сплющену форму, а щонайменше дві заглибини 12 виконані з по суті протилежних боків відносно стрижня 10, так що уможливлена їх взаємодія з відповідними виступними кінцями 7а кодувальних штифтів 7, які є взаємноузгоджено розташованими або мають взаємно паралельні осі. За іншими можливими варіантами здійснення, показаними, наприклад, на Фіг. 11-14, важілець 11 має загалом неправильну форму, так що щонайменше дві заглибини 12, виконані вдовж по важільцю 11, можуть взаємодії з відповідними виступними кінцями 7а кодувальних штифтів 7, які у цьому випадку мають осі, що збігаються. Також слід зазначити, що обсяг захисту, визначений тут, охоплює додаткові варіанти здійснення, де застосовані три або більше кодувальних штифтів 7, які взаємодіють із відповідною кількістю заглибин 12, виконаних на важільці 11. За варіантом здійснення, якому віддається перевага, замок 1 за цим винаходом включає в себе пружні натискні засоби для пружного натискання кожним з кодувальних штифтів 7 та реверсивних штифтів 8 на стрижень 10 та важілець 11 ключа 2. При витяганні стрижня 10 з осьового ключового паза 9 ці натискні засоби спричинюють перехід зі згаданої конфігурації, яка уможливлює обертання, у згадану конфігурацію, яка унеможливлює обертання осердя 5, таким чином відновлюючи розташування елементів, показане на Фіг. 4 та Фіг. 5. Більш конкретно, пружні натискні засоби включають в себе множину пружин 16, які розміщені у осьовому напрямку усередині радіальних каналів 6 та пружно натискають на реверсивні штифти 8 із протилежного боку відносно кодувальних штифтів 7. Пружини 16 мають заздалегідь визначену пружність для уможливлення принаймні часткового їх стискання після повного вставляння стрижня 10 в осьовий ключовий паз 9; зокрема, стосовно кодувальних штифтів 7, які діють на важілець 11, часткове стискання є таким, щоб спричинити відхилення важільця 11 у згадане кутове положення, яке відповідає згаданій конфігурації, яка уможливлює обертання. Доцільно, щоб кожний кодувальний штифт 7 мав із протилежного боку відносно свого кінця 7а, який виступає в осьовий ключовий паз 9, збільшену головку 17 для контактування з реверсивним штифтом 8. Основа кожної головки 17 впирається у виступ, виконаний в осерді 5 всередині радіальних каналів 6, визначаючи межу переміщення кодувальних штифтів 7 та реверсивних штифтів 8 у згаданій конфігурації, яка унеможливлює обертання. Принцип дії замка за цим винаходом такий. Коли ключ 2 не вставлений, то замок 1 перебуває у показаній на Фіг. 4 та Фіг. 5 конфігурації, яка унеможливлює обертання. У цій конфігурації, яка унеможливлює обертання, пружини 16 пружно натискають на реверсивні штифти 8, а отже й на кодувальні штифти 7, так що кодувальні штифти 7 упираються основою їхніх головок 17 у виступи, виконані у радіальних каналах 6. Відповідно кінці 7а кодувальних штифтів 7 виступають у осьовий ключовий паз 9, тоді як реверсивні штифти 8 розміщені частково всередині корпусу 3 та частково всередині осердя 5, запобігаючи обертанню останнього відносно першого. 3 UA 103296 C2 5 10 15 20 25 30 35 40 Повне вставляння ключа 2 у замок 1 та стрижня 10 в осьовий ключовий паз 9 спричинює радіальне поступальне переміщення назовні кодувальних штифтів 7 та реверсивних штифтів 8, яке стискає пружини 16. Величина переміщення визначена кодувальними засобами, розташованими на ключі 2, зокрема глибиною виїмок, виконаних на стрижні 10, та глибиною заглибин 12, виконаних на важільці 11, а також кутовим положенням важільця 11. Якщо вставлений належний ключ 2, то це переміщення уможливлює перехід з конфігурації, яка унеможливлює обертання, у конфігурацію, яка уможливлює обертання, оскільки кожний реверсивний штифт 8 переміщається так, щоб бути повністю розміщеним всередині корпусу, тоді як кодувальні штифти 7 повністю розміщені всередині осердя 5 (практично у цій конструкції лінія контакту між кожним кодувальним штифтом 7 та відповідним реверсивним штифтом 8 збігається з лінією контакту між корпусом 3 та осердям 5). Конфігурація, яка уможливлює обертання, як вже зазначено, показана з посиланням на певні окремі варіанти здійснення, показані на Фіг. 1, Фіг. 2 та Фіг. 3, Фіг. 7 та Фіг. 8, а також на Фіг. 11-14. Отже, для відкривання дверей, на яких встановлений замок 1 за цим винаходом, необхідно застосувати ключ 2, який йому відповідає, застосування будь-якого іншого ключа або інструмента фактично унеможливлює переміщення різноманітних елементів, які застосовані в конструкції, яка призначена для роз'єднання осердя 5 та корпусу 3. Якщо зловмисник бажає виготовити дублікат ключа 2, то він/вона зіткнеться з неможливістю виготовлення точного дубліката не тільки виїмок стрижня 10 та важільця 11, але також заглибин 12, виконаних на ньому. Додатково він/вона має також забезпечити, щоб важілець 11, який він/вона виконав(-ла), був розташований з правильним кутовим положенням після вставляння дубліката в осьовий ключовий паз 9. Отже, очевидно, що труднощі, пов'язані з виготовленням другого ключа 2, який відповідає оригіналові, є такими, що призводять до невдачі будь-якої спроби виготовлення дубліката, а отже злому. На практиці виявлено, що замок та відповідний ключ за цим винаходом повністю досягає поставленої мети, оскільки використовує засоби для кодування ключа, які утворені не тільки виїмками на його стрижні, які можуть взаємодіяти з кодувальними штифтами та реверсивними штифтами, що радіально розташовані всередині осердя та всередині корпусу, але також і заглибинами, передбаченими на важільці, який шарнірно приєднаний до такого стрижня та може взаємодіяти з іншими кодувальними штифтами та реверсивними штифтами, що створює надійну та ефективну перешкоду проти спроб злому. Таким чином, винахід надає можливість виконання численних вдосконалень та модифікацій, які не виходять за межі обсягу наведеної формули винаходу; усі його елементи можуть також бути замінені іншими технічно еквівалентними елементами. У наведених варіантах здійснення винаходу окремі елементи, подані у відношенні до конкретних прикладів, у дійсності можуть мінятися місцями з іншими елементами, які наявні у інших варіантах здійснення винаходу. Крім того, слід зазначити, що нічого з того, що стане відомим під час процесу патентування, беззаперечно не повинно бути протиставлено та бути підставою для відмови. На практиці застосовані матеріали, а також розміри можуть бути довільними згідно з поставленими вимогами та рівнем техніки. 45 ФОРМУЛА ВИНАХОДУ 50 55 60 1. Замок (1) та відповідний ключ (2) з пристроєм для перешкоджання злому, який включає в себе корпус (3), який має гніздо для по суті циліндричного співвісного осердя (5), множину радіальних каналів (6), виконаних вдовж по згаданому корпусу (3) та згаданому осердю (5), причому у кожний канал вміщений кодувальний штифт (7), який одним зі своїх кінців (7а) виступає в осьовий ключовий паз (9), виконаний у згаданому осерді (5), а з протилежного боку впирається у відповідний реверсивний штифт (8), розташований частково у згаданому осерді (5) та частково у згаданому корпусі (3) для визначення конфігурації, яка унеможливлює обертання, так що вставляння стрижня (10) ключа (2) у згаданий ключовий паз (9) спричинятиме поступальне переміщення у радіальному напрямку згаданих кодувальних штифтів (7) та згаданих реверсивних штифтів (8), уможливлюючи повне заглиблення згаданих кодувальних штифтів (7) та реверсивних штифтів (8) відповідно у згадане осердя (5) та у згаданий корпус (3) для визначення конфігурації, яка уможливлює обертання, внаслідок переміщення, спричиненого кодувальними засобами, розташованими вдовж по згаданому стрижню (10), які включають в 4 UA 103296 C2 5 10 15 20 25 30 35 40 себе виїмки, виконані вдовж по згаданому стрижню (10) з можливістю взаємодії зі згаданими виступними кінцями (7а) деяких зі згаданих кодувальних штифтів (7), тоді як інші кодувальні штифти (7) впираються у важілець (11), який має заздалегідь визначений профіль та шарнірно приєднаний до згаданого стрижня (10), при цьому згадані кодувальні засоби включають в себе заглибини (12), які виконані вдовж по згаданому важільцю (11) з можливістю взаємодії з виступними кінцями (7а) згаданих інших кодувальних штифтів (7), причому згадані інші кодувальні штифти (7) та відповідні реверсивні штифти (8) розташовуються у згадану конфігурацію, яка уможливлює обертання, при заздалегідь визначеному кутовому положенні згаданого важільця (11) та внаслідок переміщення, визначеного глибиною згаданих заглибин (12), при цьому передбачені також пружні натискні засоби для пружного натискання кожним зі згаданих кодувальних штифтів (7) та реверсивних штифтів (8) на згаданий стрижень (10) та згаданий важілець (11), причому згадані пружні натискні засоби спричинюють перехід зі згаданої конфігурації, яка уможливлює обертання, у згадану конфігурацію, яка унеможливлює обертання, при витяганні згаданого стрижня (10) зі згаданого осьового ключового паза (9), причому згадані пружні натискні засоби включають в себе множину пружин (16), які розміщені у осьовому напрямку усередині згаданих радіальних каналів (6) та пружно натискають на згадані реверсивні штифти (8) із протилежного боку відносно згаданих кодувальних штифтів (7), який відрізняється тим, що згадані пружини (16) мають таку заздалегідь визначену пружність, яка спричинятиме відхилення згаданого важільця (11) у згадане заздалегідь визначене кутове положення, яке відповідає згаданій конфігурації, яка уможливлює обертання, після повного вставляння згаданого стрижня (10) у згаданий осьовий ключовий паз (9), причому це заздалегідь визначене кутове положення не сягає максимальної величини відхилення. 2. Замок за п. 1, який відрізняється тим, що згаданий стрижень (10) має порожнину (13) для вміщення згаданого важільця (11), причому кінцева частина згаданого важільця (11) шарнірно приєднана до згаданого стрижня (10) віссю (14), прикріпленою до цього стрижня. 3. Замок за п. 2, який відрізняється тим, що згаданий профіль згаданого важільця (11) має такі розширення (15) поблизу згаданої кінцевої частини, що відхилення згаданого важільця (11), яке перевищувало б заздалегідь задане граничне значення, спричиняло б зіткнення згаданих розширень (15) зі стінками згаданоїпорожнини (13), так що зазначена максимальна величина відхилення важільця (11) визначена цими розширеннями (15). 4. Замок за п. 1, який відрізняється тим, що згаданий важілець (11) має загалом сплющену форму, а щонайменше дві зі згаданих заглибин (12) виконані з по суті протилежних боків відносно згаданого стрижня (10), так що уможливлена їх взаємодія з відповідними виступними кінцями (7а) взаємно-узгоджено розташованих кодувальних штифтів (7). 5. Замок за п. 1, який відрізняється тим, що згаданий важілець (11) має загалом неправильну форму, так що щонайменше дві зі згаданих заглибин (12), виконаних вдовж по згаданому важільцю (11), можуть взаємодіяти з відповідними виступними кінцями (7а) кодувальних штифтів (7), які мають осі, що збігаються. 6. Замок за п. 1, який відрізняється тим, що кожний зі згаданих кодувальних штифтів (7) має з протилежного боку відносно згаданого виступного кінця (7а) збільшену головку (17) для контактування зі згаданим реверсивним штифтом (8), причому основа згаданої головки (17) впиратиметься у виступ, виконаний у кожному зі згаданих радіальних каналів (6), визначаючи межу переміщення згаданих кодувальних штифтів (7) та згаданих реверсивних штифтів (8) у згаданій конфігурації, яка унеможливлює обертання. 5 UA 103296 C2 6 UA 103296 C2 7 UA 103296 C2 8 UA 103296 C2 9 UA 103296 C2 10 UA 103296 C2 11 UA 103296 C2 12 UA 103296 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
