Циліндричний замок з корпусом циліндра і ключ англійського замка для циліндричного замка

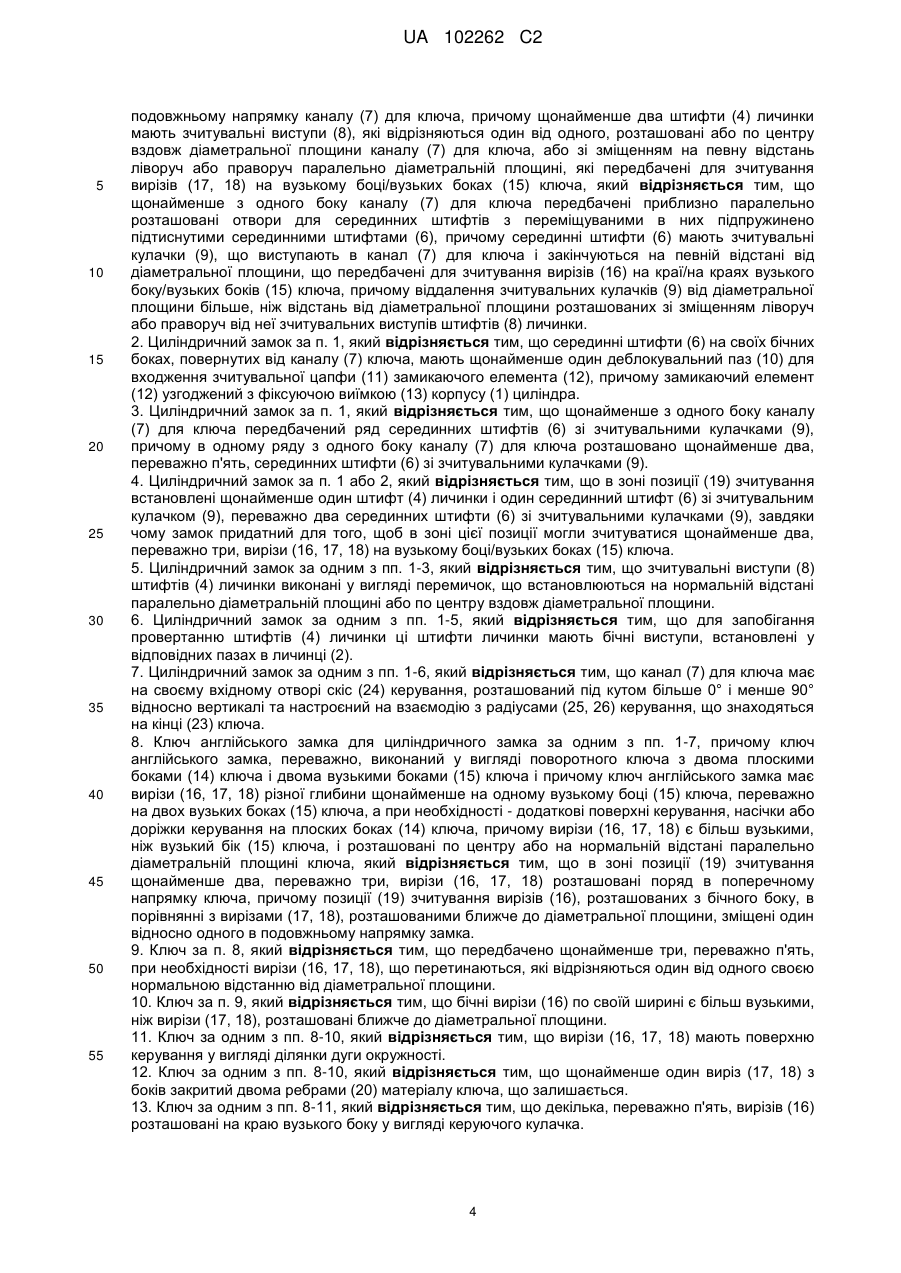

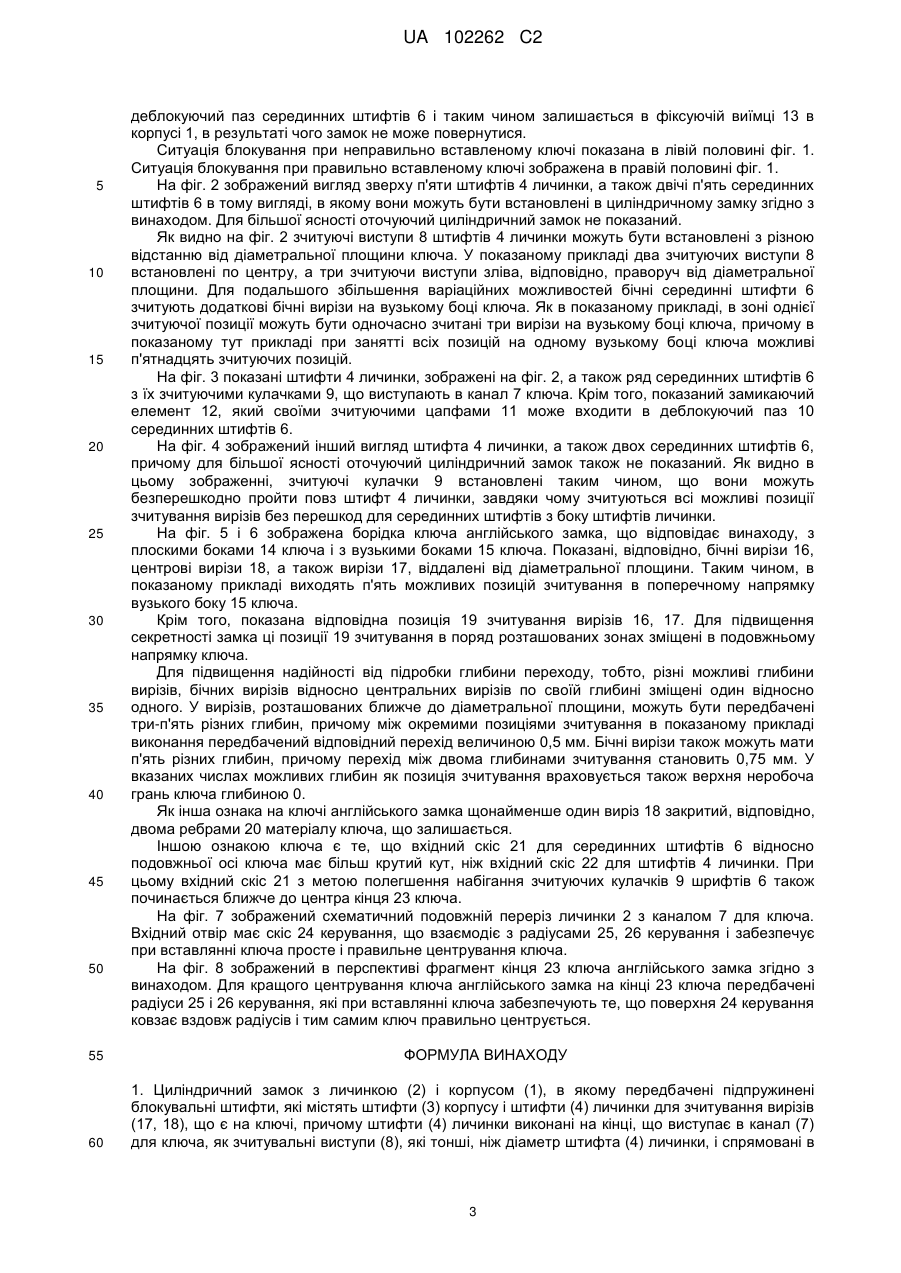

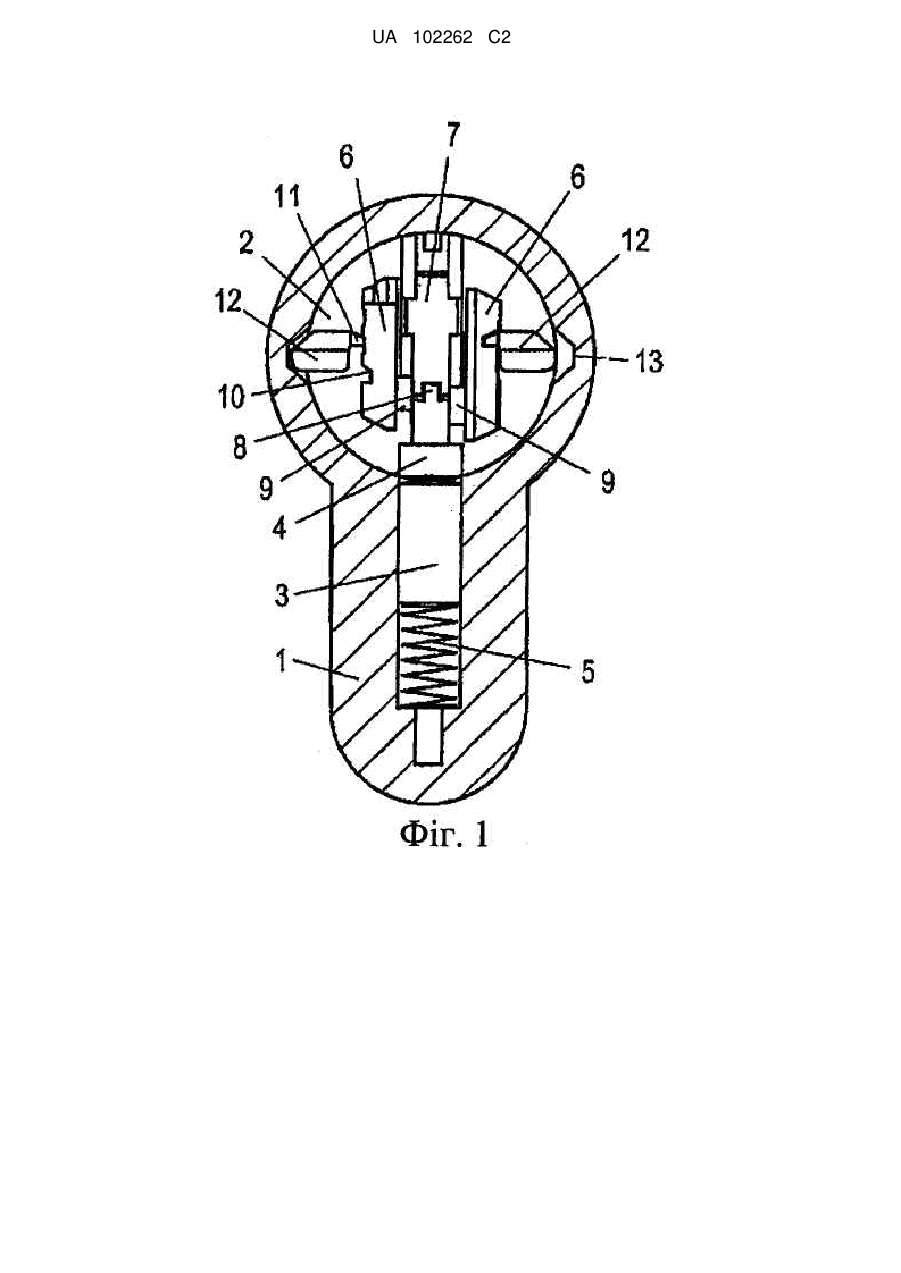

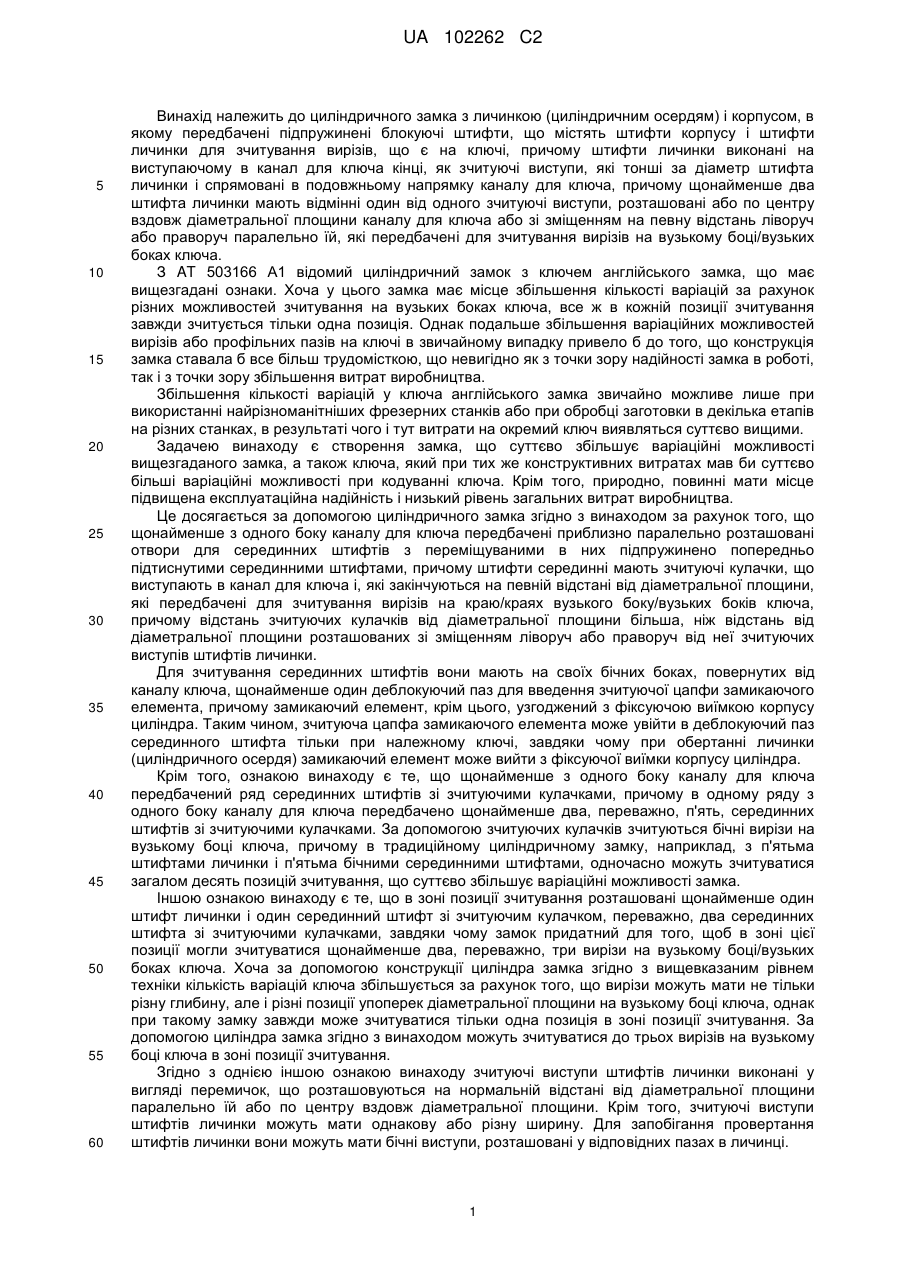

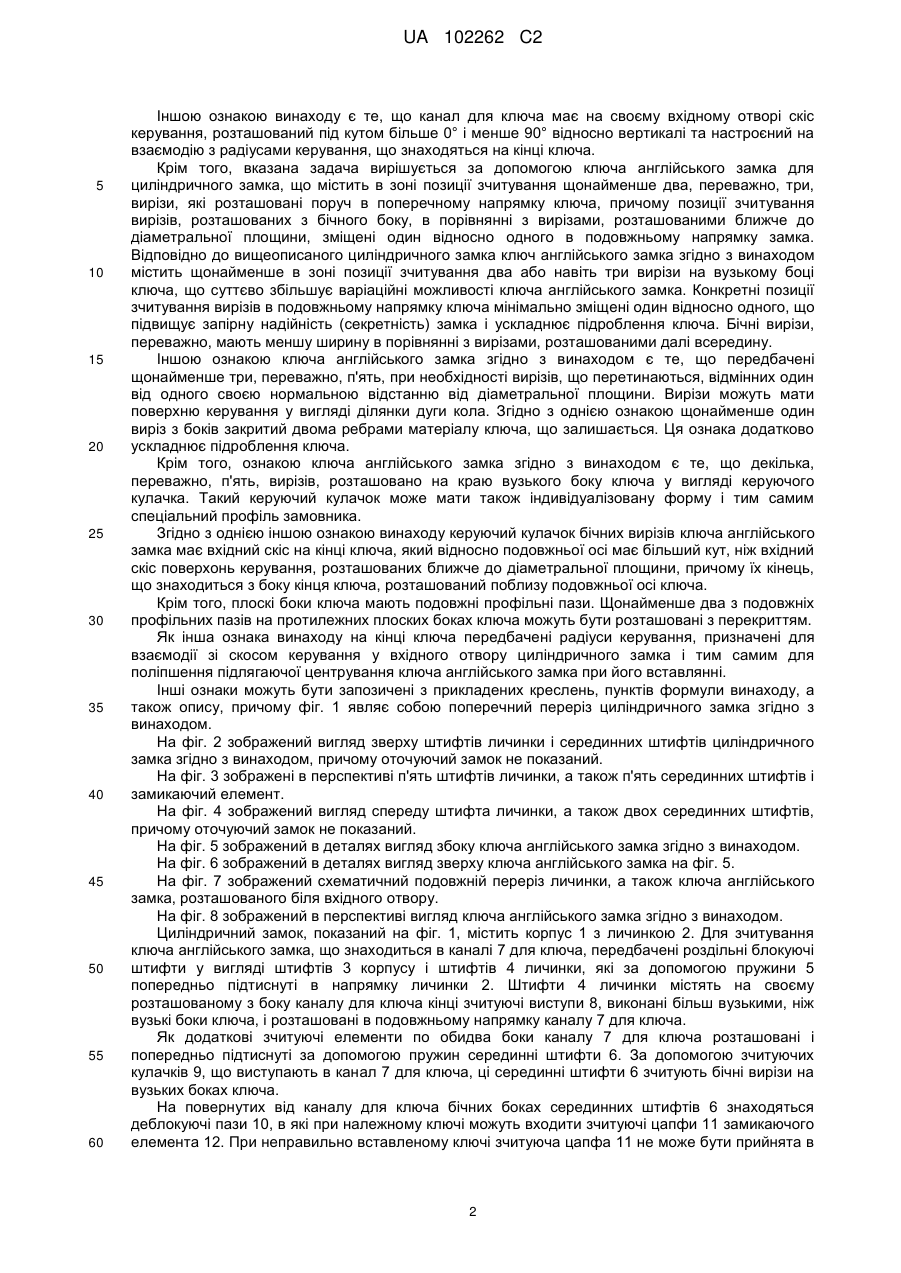

Реферат: Циліндричний замок містить штифти (3) корпусу і штифти (4) личинки, причому штифти личинки виконані на кінці, що виступає в канал (7) для ключа, як зчитувальні виступи (8), які тонші, ніж діаметр штифта личинки, і спрямовані в подовжньому напрямку каналу для ключа, причому щонайменше два штифти личинки мають відмінні один від одного зчитувальні виступи, розташовані або по центру вздовж діаметральної площини каналу для ключа, або паралельно зі зміщенням на певні відстані відносно неї, які передбачені для зчитування вирізів (17, 18) на вузькому боці/вузьких боках (15) ключа, причому щонайменше з одного боку каналу для ключа передбачені приблизно паралельні отвори для серединних штифтів з переміщуваними в них підпружинено попередньо підтиснутими серединними штифтами (6), які мають зчитувальні кулачки (9), які виступають в канал для ключа і закінчуються на певній відстані від діаметральної площини, для зчитування вирізів (16) на краю/краях вузького боку/вузьких боків (15) ключа, причому відстань зчитувальних кулачків від діаметральної площини більше, ніж відстань від діаметральної площини розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів личинки. UA 102262 C2 (12) UA 102262 C2 UA 102262 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до циліндричного замка з личинкою (циліндричним осердям) і корпусом, в якому передбачені підпружинені блокуючі штифти, що містять штифти корпусу і штифти личинки для зчитування вирізів, що є на ключі, причому штифти личинки виконані на виступаючому в канал для ключа кінці, як зчитуючі виступи, які тонші за діаметр штифта личинки і спрямовані в подовжньому напрямку каналу для ключа, причому щонайменше два штифта личинки мають відмінні один від одного зчитуючі виступи, розташовані або по центру вздовж діаметральної площини каналу для ключа або зі зміщенням на певну відстань ліворуч або праворуч паралельно їй, які передбачені для зчитування вирізів на вузькому боці/вузьких боках ключа. З AT 503166 А1 відомий циліндричний замок з ключем англійського замка, що має вищезгадані ознаки. Хоча у цього замка має місце збільшення кількості варіацій за рахунок різних можливостей зчитування на вузьких боках ключа, все ж в кожній позиції зчитування завжди зчитується тільки одна позиція. Однак подальше збільшення варіаційних можливостей вирізів або профільних пазів на ключі в звичайному випадку привело б до того, що конструкція замка ставала б все більш трудомісткою, що невигідно як з точки зору надійності замка в роботі, так і з точки зору збільшення витрат виробництва. Збільшення кількості варіацій у ключа англійського замка звичайно можливе лише при використанні найрізноманітніших фрезерних станків або при обробці заготовки в декілька етапів на різних станках, в результаті чого і тут витрати на окремий ключ виявляться суттєво вищими. Задачею винаходу є створення замка, що суттєво збільшує варіаційні можливості вищезгаданого замка, а також ключа, який при тих же конструктивних витратах мав би суттєво більші варіаційні можливості при кодуванні ключа. Крім того, природно, повинні мати місце підвищена експлуатаційна надійність і низький рівень загальних витрат виробництва. Це досягається за допомогою циліндричного замка згідно з винаходом за рахунок того, що щонайменше з одного боку каналу для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них підпружинено попередньо підтиснутими серединними штифтами, причому штифти серединні мають зчитуючі кулачки, що виступають в канал для ключа і, які закінчуються на певній відстані від діаметральної площини, які передбачені для зчитування вирізів на краю/краях вузького боку/вузьких боків ключа, причому відстань зчитуючих кулачків від діаметральної площини більша, ніж відстань від діаметральної площини розташованих зі зміщенням ліворуч або праворуч від неї зчитуючих виступів штифтів личинки. Для зчитування серединних штифтів вони мають на своїх бічних боках, повернутих від каналу ключа, щонайменше один деблокуючий паз для введення зчитуючої цапфи замикаючого елемента, причому замикаючий елемент, крім цього, узгоджений з фіксуючою виїмкою корпусу циліндра. Таким чином, зчитуюча цапфа замикаючого елемента може увійти в деблокуючий паз серединного штифта тільки при належному ключі, завдяки чому при обертанні личинки (циліндричного осердя) замикаючий елемент може вийти з фіксуючої виїмки корпусу циліндра. Крім того, ознакою винаходу є те, що щонайменше з одного боку каналу для ключа передбачений ряд серединних штифтів зі зчитуючими кулачками, причому в одному ряду з одного боку каналу для ключа передбачено щонайменше два, переважно, п'ять, серединних штифтів зі зчитуючими кулачками. За допомогою зчитуючих кулачків зчитуються бічні вирізи на вузькому боці ключа, причому в традиційному циліндричному замку, наприклад, з п'ятьма штифтами личинки і п'ятьма бічними серединними штифтами, одночасно можуть зчитуватися загалом десять позицій зчитування, що суттєво збільшує варіаційні можливості замка. Іншою ознакою винаходу є те, що в зоні позиції зчитування розташовані щонайменше один штифт личинки і один серединний штифт зі зчитуючим кулачком, переважно, два серединних штифта зі зчитуючими кулачками, завдяки чому замок придатний для того, щоб в зоні цієї позиції могли зчитуватися щонайменше два, переважно, три вирізи на вузькому боці/вузьких боках ключа. Хоча за допомогою конструкції циліндра замка згідно з вищевказаним рівнем техніки кількість варіацій ключа збільшується за рахунок того, що вирізи можуть мати не тільки різну глибину, але і різні позиції упоперек діаметральної площини на вузькому боці ключа, однак при такому замку завжди може зчитуватися тільки одна позиція в зоні позиції зчитування. За допомогою циліндра замка згідно з винаходом можуть зчитуватися до трьох вирізів на вузькому боці ключа в зоні позиції зчитування. Згідно з однією іншою ознакою винаходу зчитуючі виступи штифтів личинки виконані у вигляді перемичок, що розташовуються на нормальній відстані від діаметральної площини паралельно їй або по центру вздовж діаметральної площини. Крім того, зчитуючі виступи штифтів личинки можуть мати однакову або різну ширину. Для запобігання провертання штифтів личинки вони можуть мати бічні виступи, розташовані у відповідних пазах в личинці. 1 UA 102262 C2 5 10 15 20 25 30 35 40 45 50 55 60 Іншою ознакою винаходу є те, що канал для ключа має на своєму вхідному отворі скіс керування, розташований під кутом більше 0° і менше 90° відносно вертикалі та настроєний на взаємодію з радіусами керування, що знаходяться на кінці ключа. Крім того, вказана задача вирішується за допомогою ключа англійського замка для циліндричного замка, що містить в зоні позиції зчитування щонайменше два, переважно, три, вирізи, які розташовані поруч в поперечному напрямку ключа, причому позиції зчитування вирізів, розташованих з бічного боку, в порівнянні з вирізами, розташованими ближче до діаметральної площини, зміщені один відносно одного в подовжньому напрямку замка. Відповідно до вищеописаного циліндричного замка ключ англійського замка згідно з винаходом містить щонайменше в зоні позиції зчитування два або навіть три вирізи на вузькому боці ключа, що суттєво збільшує варіаційні можливості ключа англійського замка. Конкретні позиції зчитування вирізів в подовжньому напрямку ключа мінімально зміщені один відносно одного, що підвищує запірну надійність (секретність) замка і ускладнює підроблення ключа. Бічні вирізи, переважно, мають меншу ширину в порівнянні з вирізами, розташованими далі всередину. Іншою ознакою ключа англійського замка згідно з винаходом є те, що передбачені щонайменше три, переважно, п'ять, при необхідності вирізів, що перетинаються, відмінних один від одного своєю нормальною відстанню від діаметральної площини. Вирізи можуть мати поверхню керування у вигляді ділянки дуги кола. Згідно з однією ознакою щонайменше один виріз з боків закритий двома ребрами матеріалу ключа, що залишається. Ця ознака додатково ускладнює підроблення ключа. Крім того, ознакою ключа англійського замка згідно з винаходом є те, що декілька, переважно, п'ять, вирізів, розташовано на краю вузького боку ключа у вигляді керуючого кулачка. Такий керуючий кулачок може мати також індивідуалізовану форму і тим самим спеціальний профіль замовника. Згідно з однією іншою ознакою винаходу керуючий кулачок бічних вирізів ключа англійського замка має вхідний скіс на кінці ключа, який відносно подовжньої осі має більший кут, ніж вхідний скіс поверхонь керування, розташованих ближче до діаметральної площини, причому їх кінець, що знаходиться з боку кінця ключа, розташований поблизу подовжньої осі ключа. Крім того, плоскі боки ключа мають подовжні профільні пази. Щонайменше два з подовжніх профільних пазів на протилежних плоских боках ключа можуть бути розташовані з перекриттям. Як інша ознака винаходу на кінці ключа передбачені радіуси керування, призначені для взаємодії зі скосом керування у вхідного отвору циліндричного замка і тим самим для поліпшення підлягаючої центрування ключа англійського замка при його вставлянні. Інші ознаки можуть бути запозичені з прикладених креслень, пунктів формули винаходу, а також опису, причому фіг. 1 являє собою поперечний переріз циліндричного замка згідно з винаходом. На фіг. 2 зображений вигляд зверху штифтів личинки і серединних штифтів циліндричного замка згідно з винаходом, причому оточуючий замок не показаний. На фіг. 3 зображені в перспективі п'ять штифтів личинки, а також п'ять серединних штифтів і замикаючий елемент. На фіг. 4 зображений вигляд спереду штифта личинки, а також двох серединних штифтів, причому оточуючий замок не показаний. На фіг. 5 зображений в деталях вигляд збоку ключа англійського замка згідно з винаходом. На фіг. 6 зображений в деталях вигляд зверху ключа англійського замка на фіг. 5. На фіг. 7 зображений схематичний подовжній переріз личинки, а також ключа англійського замка, розташованого біля вхідного отвору. На фіг. 8 зображений в перспективі вигляд ключа англійського замка згідно з винаходом. Циліндричний замок, показаний на фіг. 1, містить корпус 1 з личинкою 2. Для зчитування ключа англійського замка, що знаходиться в каналі 7 для ключа, передбачені роздільні блокуючі штифти у вигляді штифтів 3 корпусу і штифтів 4 личинки, які за допомогою пружини 5 попередньо підтиснуті в напрямку личинки 2. Штифти 4 личинки містять на своєму розташованому з боку каналу для ключа кінці зчитуючі виступи 8, виконані більш вузькими, ніж вузькі боки ключа, і розташовані в подовжньому напрямку каналу 7 для ключа. Як додаткові зчитуючі елементи по обидва боки каналу 7 для ключа розташовані і попередньо підтиснуті за допомогою пружин серединні штифти 6. За допомогою зчитуючих кулачків 9, що виступають в канал 7 для ключа, ці серединні штифти 6 зчитують бічні вирізи на вузьких боках ключа. На повернутих від каналу для ключа бічних боках серединних штифтів 6 знаходяться деблокуючі пази 10, в які при належному ключі можуть входити зчитуючі цапфи 11 замикаючого елемента 12. При неправильно вставленому ключі зчитуюча цапфа 11 не може бути прийнята в 2 UA 102262 C2 5 10 15 20 25 30 35 40 45 50 55 60 деблокуючий паз серединних штифтів 6 і таким чином залишається в фіксуючій виїмці 13 в корпусі 1, в результаті чого замок не може повернутися. Ситуація блокування при неправильно вставленому ключі показана в лівій половині фіг. 1. Ситуація блокування при правильно вставленому ключі зображена в правій половині фіг. 1. На фіг. 2 зображений вигляд зверху п'яти штифтів 4 личинки, а також двічі п'ять серединних штифтів 6 в тому вигляді, в якому вони можуть бути встановлені в циліндричному замку згідно з винаходом. Для більшої ясності оточуючий циліндричний замок не показаний. Як видно на фіг. 2 зчитуючі виступи 8 штифтів 4 личинки можуть бути встановлені з різною відстанню від діаметральної площини ключа. У показаному прикладі два зчитуючих виступи 8 встановлені по центру, а три зчитуючи виступи зліва, відповідно, праворуч від діаметральної площини. Для подальшого збільшення варіаційних можливостей бічні серединні штифти 6 зчитують додаткові бічні вирізи на вузькому боці ключа. Як в показаному прикладі, в зоні однієї зчитуючої позиції можуть бути одночасно зчитані три вирізи на вузькому боці ключа, причому в показаному тут прикладі при занятті всіх позицій на одному вузькому боці ключа можливі п'ятнадцять зчитуючих позицій. На фіг. 3 показані штифти 4 личинки, зображені на фіг. 2, а також ряд серединних штифтів 6 з їх зчитуючими кулачками 9, що виступають в канал 7 ключа. Крім того, показаний замикаючий елемент 12, який своїми зчитуючими цапфами 11 може входити в деблокуючий паз 10 серединних штифтів 6. На фіг. 4 зображений інший вигляд штифта 4 личинки, а також двох серединних штифтів 6, причому для більшої ясності оточуючий циліндричний замок також не показаний. Як видно в цьому зображенні, зчитуючі кулачки 9 встановлені таким чином, що вони можуть безперешкодно пройти повз штифт 4 личинки, завдяки чому зчитуються всі можливі позиції зчитування вирізів без перешкод для серединних штифтів з боку штифтів личинки. На фіг. 5 і 6 зображена борідка ключа англійського замка, що відповідає винаходу, з плоскими боками 14 ключа і з вузькими боками 15 ключа. Показані, відповідно, бічні вирізи 16, центрові вирізи 18, а також вирізи 17, віддалені від діаметральної площини. Таким чином, в показаному прикладі виходять п'ять можливих позицій зчитування в поперечному напрямку вузького боку 15 ключа. Крім того, показана відповідна позиція 19 зчитування вирізів 16, 17. Для підвищення секретності замка ці позиції 19 зчитування в поряд розташованих зонах зміщені в подовжньому напрямку ключа. Для підвищення надійності від підробки глибини переходу, тобто, різні можливі глибини вирізів, бічних вирізів відносно центральних вирізів по своїй глибині зміщені один відносно одного. У вирізів, розташованих ближче до діаметральної площини, можуть бути передбачені три-п'ять різних глибин, причому між окремими позиціями зчитування в показаному прикладі виконання передбачений відповідний перехід величиною 0,5 мм. Бічні вирізи також можуть мати п'ять різних глибин, причому перехід між двома глибинами зчитування становить 0,75 мм. У вказаних числах можливих глибин як позиція зчитування враховується також верхня неробоча грань ключа глибиною 0. Як інша ознака на ключі англійського замка щонайменше один виріз 18 закритий, відповідно, двома ребрами 20 матеріалу ключа, що залишається. Іншою ознакою ключа є те, що вхідний скіс 21 для серединних штифтів 6 відносно подовжньої осі ключа має більш крутий кут, ніж вхідний скіс 22 для штифтів 4 личинки. При цьому вхідний скіс 21 з метою полегшення набігання зчитуючих кулачків 9 шрифтів 6 також починається ближче до центра кінця 23 ключа. На фіг. 7 зображений схематичний подовжній переріз личинки 2 з каналом 7 для ключа. Вхідний отвір має скіс 24 керування, що взаємодіє з радіусами 25, 26 керування і забезпечує при вставлянні ключа просте і правильне центрування ключа. На фіг. 8 зображений в перспективі фрагмент кінця 23 ключа англійського замка згідно з винаходом. Для кращого центрування ключа англійського замка на кінці 23 ключа передбачені радіуси 25 і 26 керування, які при вставлянні ключа забезпечують те, що поверхня 24 керування ковзає вздовж радіусів і тим самим ключ правильно центрується. ФОРМУЛА ВИНАХОДУ 1. Циліндричний замок з личинкою (2) і корпусом (1), в якому передбачені підпружинені блокувальні штифти, які містять штифти (3) корпусу і штифти (4) личинки для зчитування вирізів (17, 18), що є на ключі, причому штифти (4) личинки виконані на кінці, що виступає в канал (7) для ключа, як зчитувальні виступи (8), які тонші, ніж діаметр штифта (4) личинки, і спрямовані в 3 UA 102262 C2 5 10 15 20 25 30 35 40 45 50 55 подовжньому напрямку каналу (7) для ключа, причому щонайменше два штифти (4) личинки мають зчитувальні виступи (8), які відрізняються один від одного, розташовані або по центру вздовж діаметральної площини каналу (7) для ключа, або зі зміщенням на певну відстань ліворуч або праворуч паралельно діаметральній площині, які передбачені для зчитування вирізів (17, 18) на вузькому боці/вузьких боках (15) ключа, який відрізняється тим, що щонайменше з одного боку каналу (7) для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них підпружинено підтиснутими серединними штифтами (6), причому серединні штифти (6) мають зчитувальні кулачки (9), що виступають в канал (7) для ключа і закінчуються на певній відстані від діаметральної площини, що передбачені для зчитування вирізів (16) на краї/на краях вузького боку/вузьких боків (15) ключа, причому віддалення зчитувальних кулачків (9) від діаметральної площини більше, ніж відстань від діаметральної площини розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів (8) личинки. 2. Циліндричний замок за п. 1, який відрізняється тим, що серединні штифти (6) на своїх бічних боках, повернутих від каналу (7) ключа, мають щонайменше один деблокувальний паз (10) для входження зчитувальної цапфи (11) замикаючого елемента (12), причому замикаючий елемент (12) узгоджений з фіксуючою виїмкою (13) корпусу (1) циліндра. 3. Циліндричний замок за п. 1, який відрізняється тим, що щонайменше з одного боку каналу (7) для ключа передбачений ряд серединних штифтів (6) зі зчитувальними кулачками (9), причому в одному ряду з одного боку каналу (7) для ключа розташовано щонайменше два, переважно п'ять, серединних штифти (6) зі зчитувальними кулачками (9). 4. Циліндричний замок за п. 1 або 2, який відрізняється тим, що в зоні позиції (19) зчитування встановлені щонайменше один штифт (4) личинки і один серединний штифт (6) зі зчитувальним кулачком (9), переважно два серединних штифти (6) зі зчитувальними кулачками (9), завдяки чому замок придатний для того, щоб в зоні цієї позиції могли зчитуватися щонайменше два, переважно три, вирізи (16, 17, 18) на вузькому боці/вузьких боках (15) ключа. 5. Циліндричний замок за одним з пп. 1-3, який відрізняється тим, що зчитувальні виступи (8) штифтів (4) личинки виконані у вигляді перемичок, що встановлюються на нормальній відстані паралельно діаметральній площині або по центру вздовж діаметральної площини. 6. Циліндричний замок за одним з пп. 1-5, який відрізняється тим, що для запобігання провертанню штифтів (4) личинки ці штифти личинки мають бічні виступи, встановлені у відповідних пазах в личинці (2). 7. Циліндричний замок за одним з пп. 1-6, який відрізняється тим, що канал (7) для ключа має на своєму вхідному отворі скіс (24) керування, розташований під кутом більше 0° і менше 90° відносно вертикалі та настроєний на взаємодію з радіусами (25, 26) керування, що знаходяться на кінці (23) ключа. 8. Ключ англійського замка для циліндричного замка за одним з пп. 1-7, причому ключ англійського замка, переважно, виконаний у вигляді поворотного ключа з двома плоскими боками (14) ключа і двома вузькими боками (15) ключа і причому ключ англійського замка має вирізи (16, 17, 18) різної глибини щонайменше на одному вузькому боці (15) ключа, переважно на двох вузьких боках (15) ключа, а при необхідності - додаткові поверхні керування, насічки або доріжки керування на плоских боках (14) ключа, причому вирізи (16, 17, 18) є більш вузькими, ніж вузький бік (15) ключа, і розташовані по центру або на нормальній відстані паралельно діаметральній площині ключа, який відрізняється тим, що в зоні позиції (19) зчитування щонайменше два, переважно три, вирізи (16, 17, 18) розташовані поряд в поперечному напрямку ключа, причому позиції (19) зчитування вирізів (16), розташованих з бічного боку, в порівнянні з вирізами (17, 18), розташованими ближче до діаметральної площини, зміщені один відносно одного в подовжньому напрямку замка. 9. Ключ за п. 8, який відрізняється тим, що передбачено щонайменше три, переважно п'ять, при необхідності вирізи (16, 17, 18), що перетинаються, які відрізняються один від одного своєю нормальною відстанню від діаметральної площини. 10. Ключ за п. 9, який відрізняється тим, що бічні вирізи (16) по своїй ширині є більш вузькими, ніж вирізи (17, 18), розташовані ближче до діаметральної площини. 11. Ключ за одним з пп. 8-10, який відрізняється тим, що вирізи (16, 17, 18) мають поверхню керування у вигляді ділянки дуги окружності. 12. Ключ за одним з пп. 8-10, який відрізняється тим, що щонайменше один виріз (17, 18) з боків закритий двома ребрами (20) матеріалу ключа, що залишається. 13. Ключ за одним з пп. 8-11, який відрізняється тим, що декілька, переважно п'ять, вирізів (16) розташовані на краю вузького боку у вигляді керуючого кулачка. 4 UA 102262 C2 5 14. Ключ за п. 12, який відрізняється тим, що керуючий кулачок бічних вирізів (16) має вхідний скіс (21) на кінці ключа, який відносно подовжньої осі має більший кут, ніж вхідний скіс (22) поверхонь керування, розташованих ближче до діаметральної площини, і що їх кінець, який знаходиться з боку кінця ключа, розташований поблизу подовжньої осі ключа. 15. Ключ за одним з пп. 8-14, який відрізняється тим, що на кінці (23) ключа передбачені радіуси (25, 26) керування, встановлені для взаємодії зі скосом (24) керування біля вхідного отвору циліндричного замка і тим самим для поліпшення належного центрування ключа англійського замка при його вставлянні. 5 UA 102262 C2 6 UA 102262 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 7
