Приєднувальна коробка для волоконно-оптичного кабелю

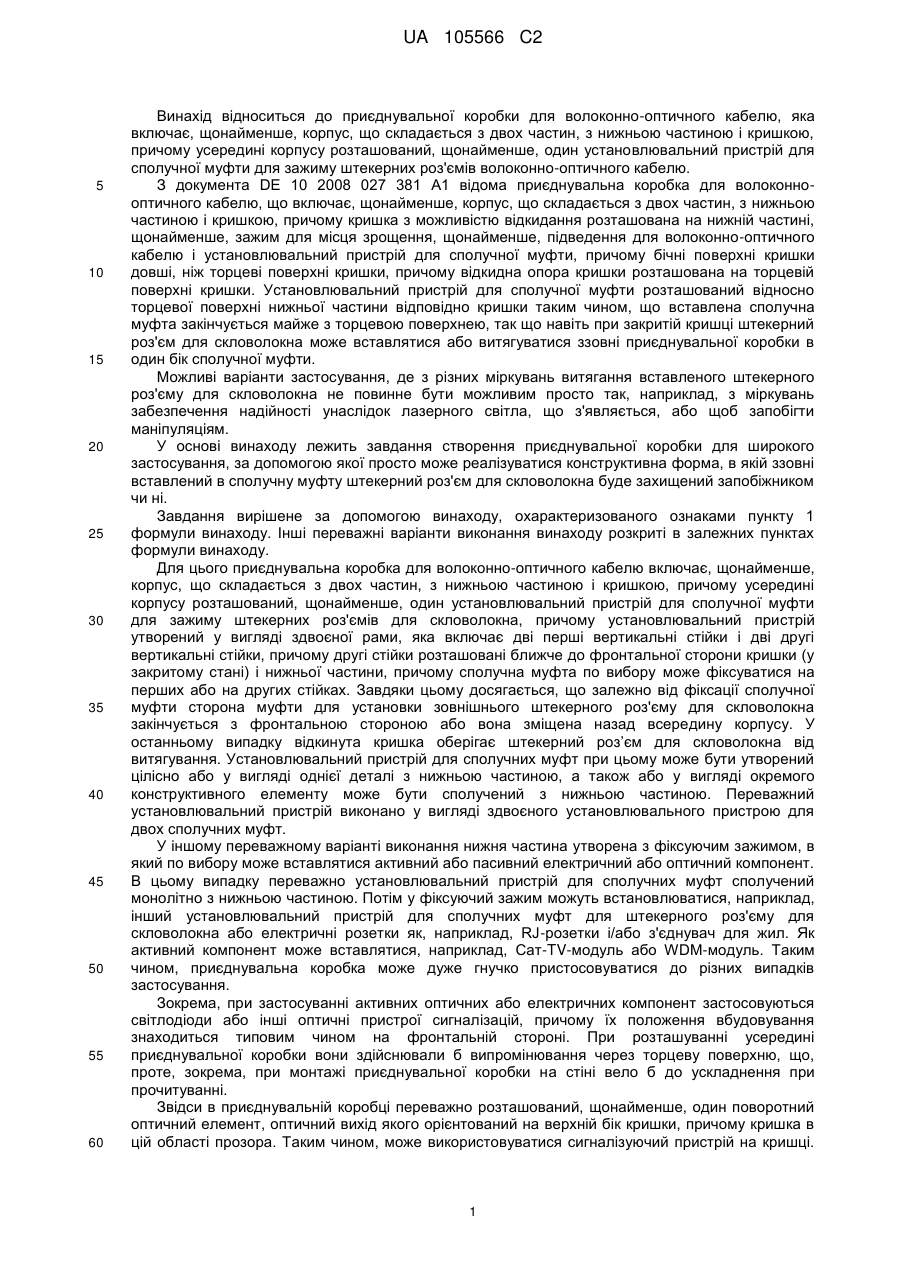

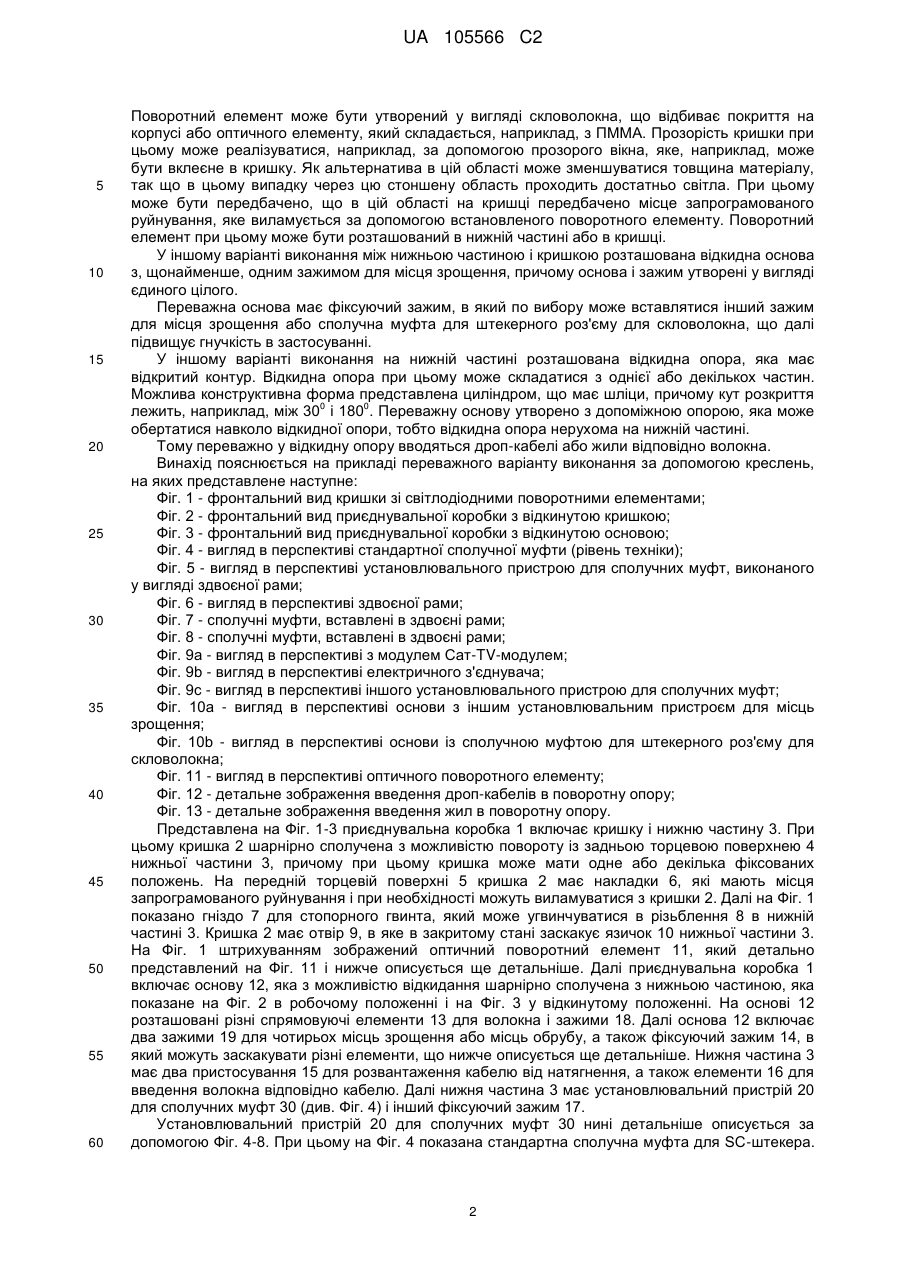

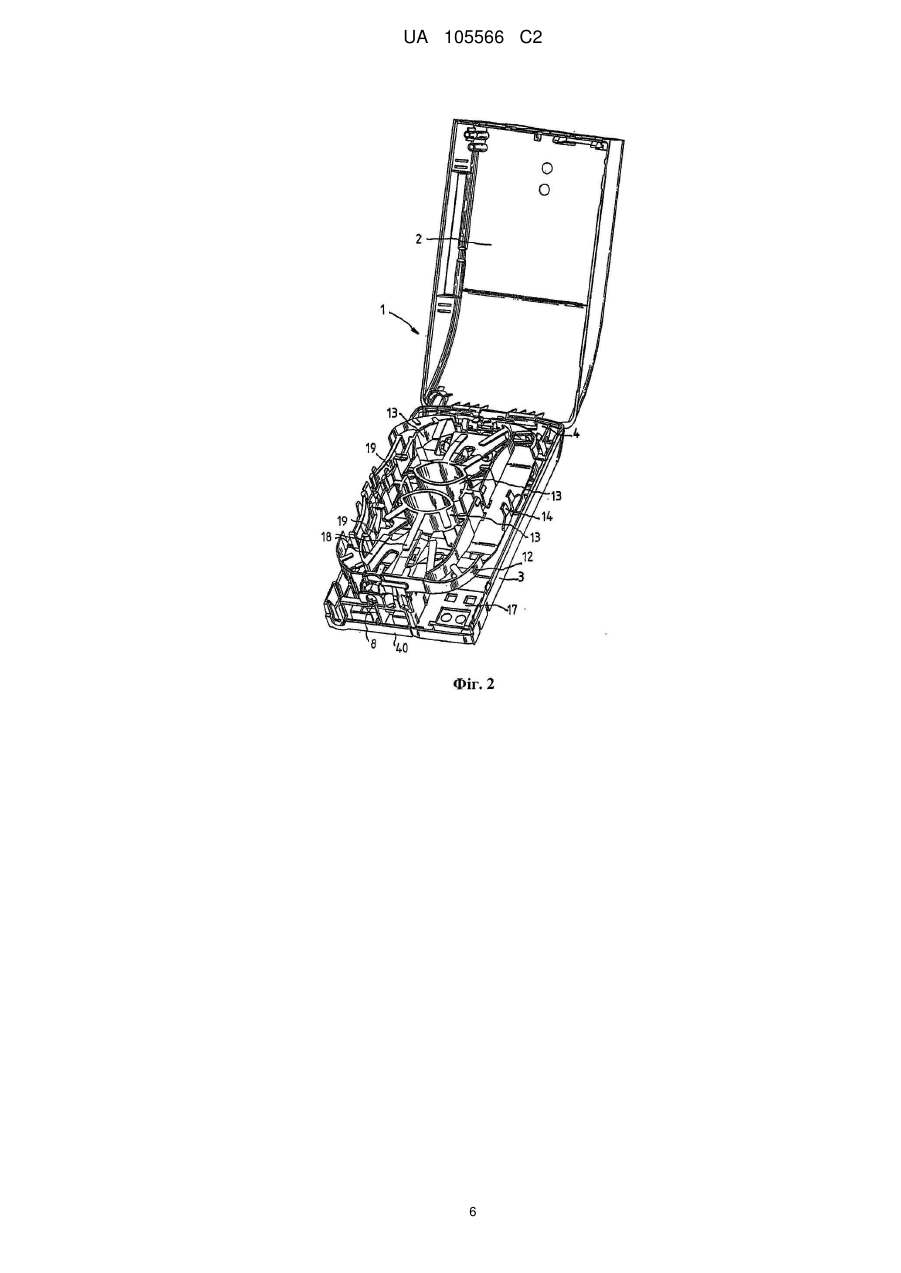

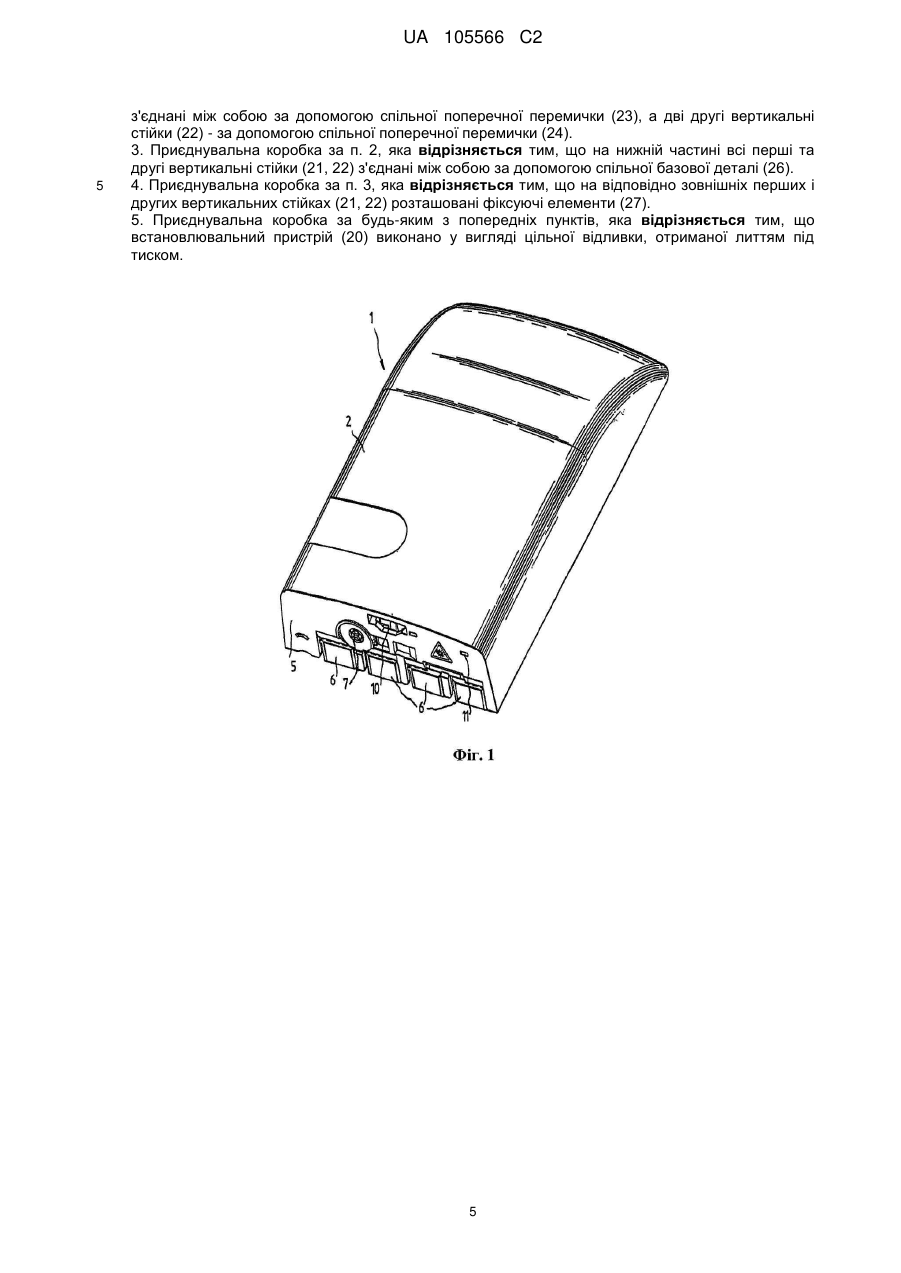

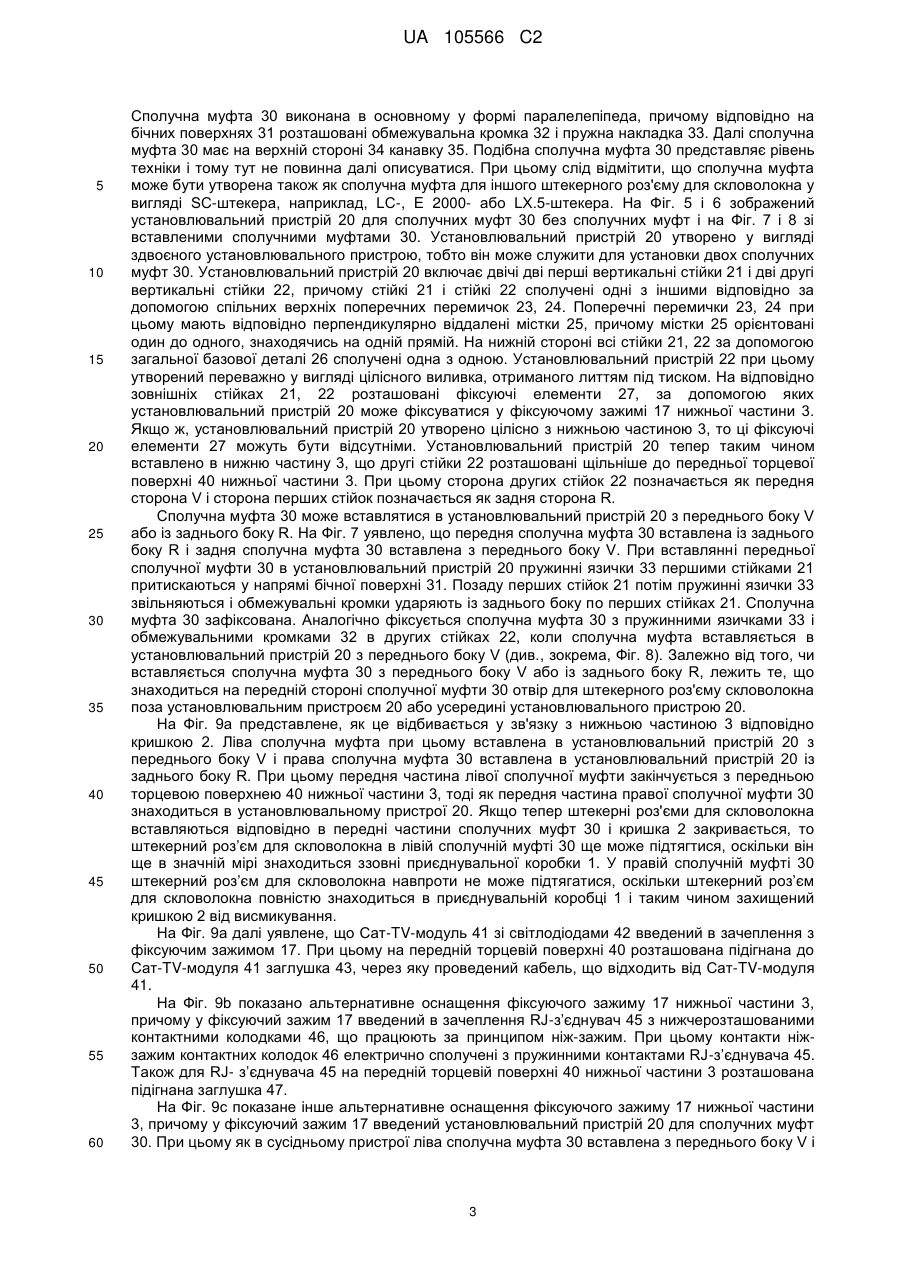

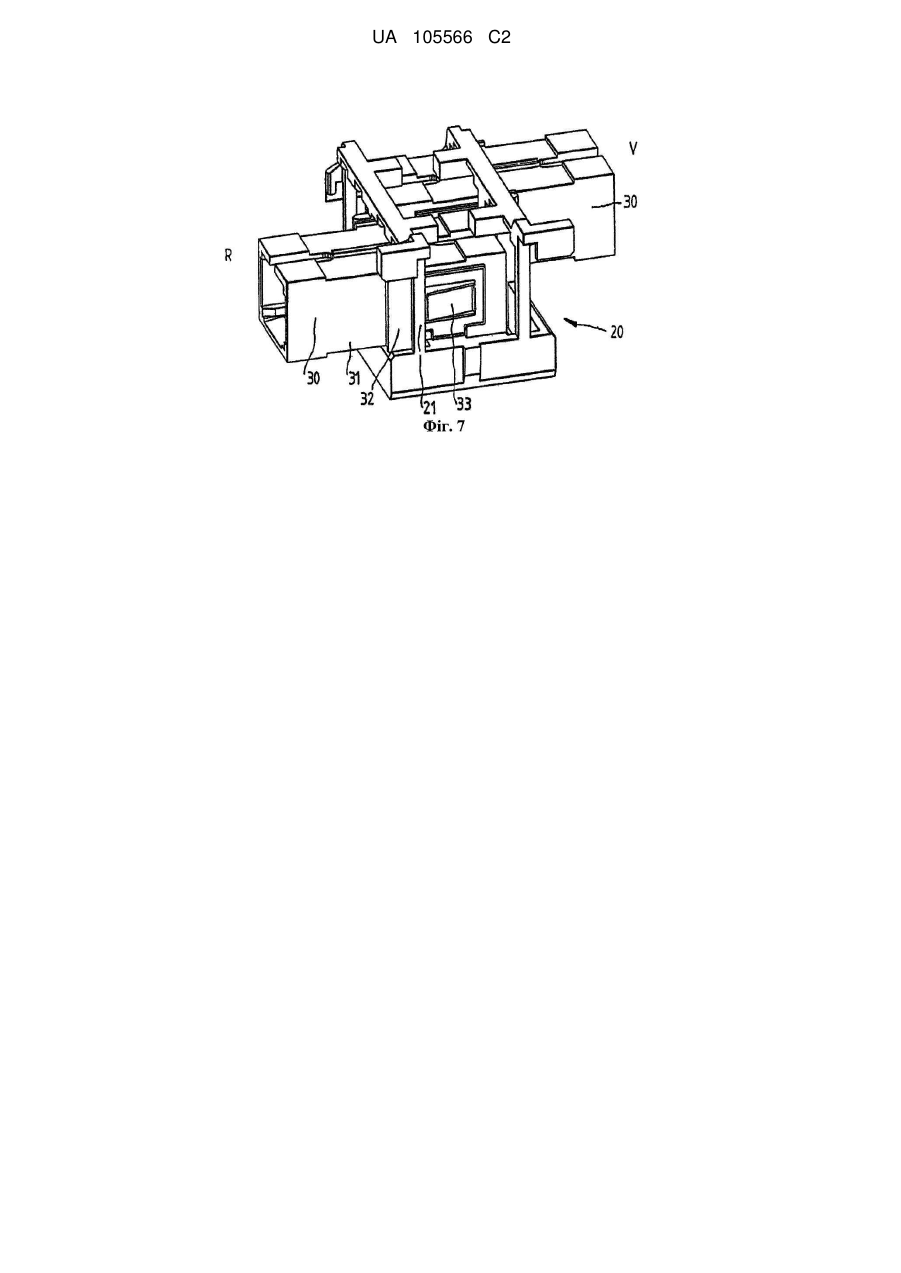

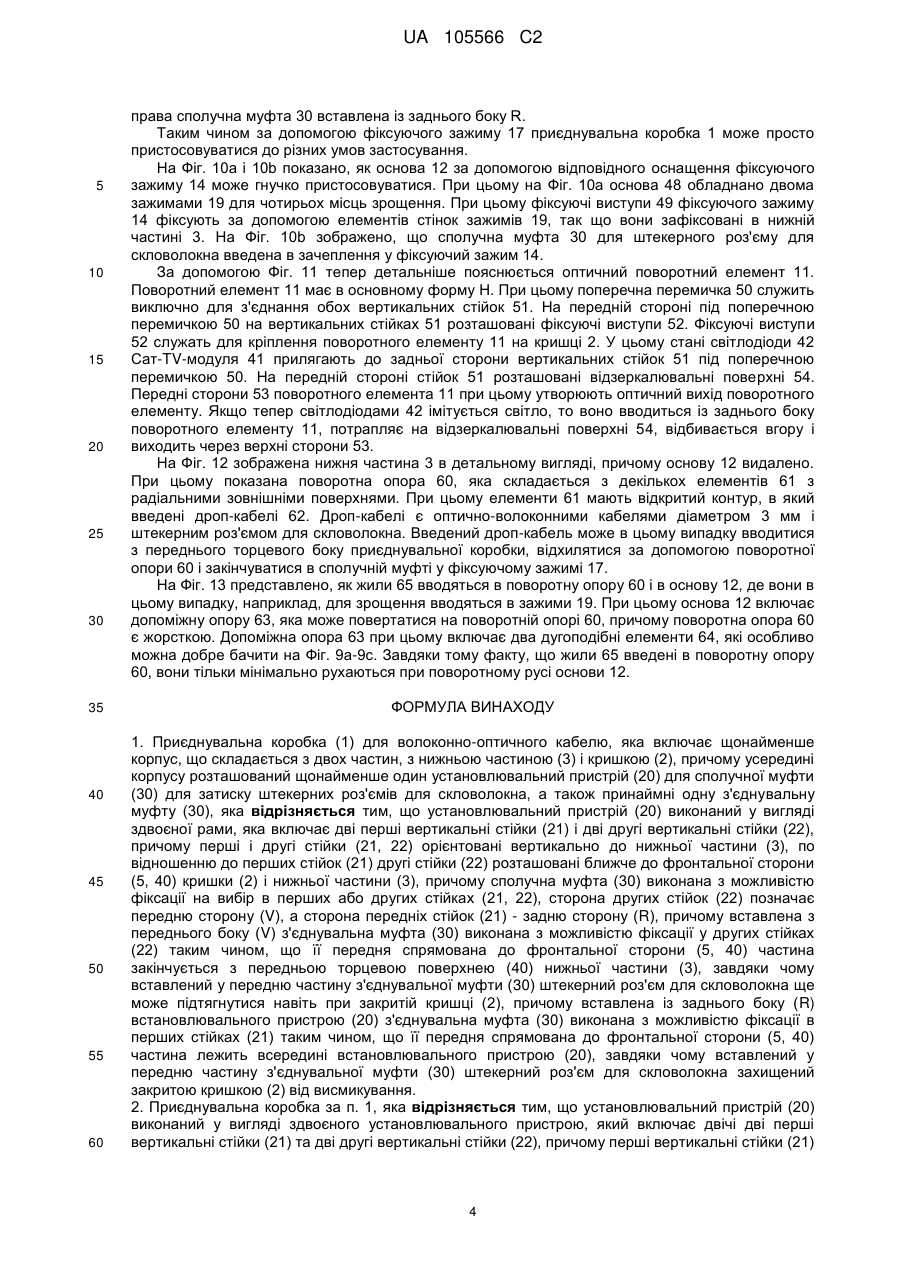

Реферат: Винахід належить до приєднувальної коробки (1) для волоконно-оптичного кабелю, що включає щонайменше корпус з нижньою частиною (3), що складається з двох частин, і кришки (2), причому усередині корпусу розташований щонайменше один установлювальний пристрій (20) для сполучної муфти (30) для затиску штекерних роз'ємів для скловолокна, причому установлювальний пристрій (20) утворений у вигляді здвоєної рами, яка включає дві перші вертикальні стійки (21) і дві другі вертикальні стійки (22), причому другі стійки (22) розташовані ближче до фронтальної сторони (5,40) кришки (2) і нижньої частини (3), причому сполучна муфта (30) може фіксуватися на перших або других стійках (21, 22). UA 105566 C2 (12) UA 105566 C2 UA 105566 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до приєднувальної коробки для волоконно-оптичного кабелю, яка включає, щонайменше, корпус, що складається з двох частин, з нижньою частиною і кришкою, причому усередині корпусу розташований, щонайменше, один установлювальний пристрій для сполучної муфти для зажиму штекерних роз'ємів волоконно-оптичного кабелю. З документа DE 10 2008 027 381 A1 відома приєднувальна коробка для волоконнооптичного кабелю, що включає, щонайменше, корпус, що складається з двох частин, з нижньою частиною і кришкою, причому кришка з можливістю відкидання розташована на нижній частині, щонайменше, зажим для місця зрощення, щонайменше, підведення для волоконно-оптичного кабелю і установлювальний пристрій для сполучної муфти, причому бічні поверхні кришки довші, ніж торцеві поверхні кришки, причому відкидна опора кришки розташована на торцевій поверхні кришки. Установлювальний пристрій для сполучної муфти розташований відносно торцевої поверхні нижньої частини відповідно кришки таким чином, що вставлена сполучна муфта закінчується майже з торцевою поверхнею, так що навіть при закритій кришці штекерний роз'єм для скловолокна може вставлятися або витягуватися ззовні приєднувальної коробки в один бік сполучної муфти. Можливі варіанти застосування, де з різних міркувань витягання вставленого штекерного роз'єму для скловолокна не повинне бути можливим просто так, наприклад, з міркувань забезпечення надійності унаслідок лазерного світла, що з'являється, або щоб запобігти маніпуляціям. У основі винаходу лежить завдання створення приєднувальної коробки для широкого застосування, за допомогою якої просто може реалізуватися конструктивна форма, в якій ззовні вставлений в сполучну муфту штекерний роз'єм для скловолокна буде захищений запобіжником чи ні. Завдання вирішене за допомогою винаходу, охарактеризованого ознаками пункту 1 формули винаходу. Інші переважні варіанти виконання винаходу розкриті в залежних пунктах формули винаходу. Для цього приєднувальна коробка для волоконно-оптичного кабелю включає, щонайменше, корпус, що складається з двох частин, з нижньою частиною і кришкою, причому усередині корпусу розташований, щонайменше, один установлювальний пристрій для сполучної муфти для зажиму штекерних роз'ємів для скловолокна, причому установлювальний пристрій утворений у вигляді здвоєної рами, яка включає дві перші вертикальні стійки і дві другі вертикальні стійки, причому другі стійки розташовані ближче до фронтальної сторони кришки (у закритому стані) і нижньої частини, причому сполучна муфта по вибору може фіксуватися на перших або на других стійках. Завдяки цьому досягається, що залежно від фіксації сполучної муфти сторона муфти для установки зовнішнього штекерного роз'єму для скловолокна закінчується з фронтальною стороною або вона зміщена назад всередину корпусу. У останньому випадку відкинута кришка оберігає штекерний роз’єм для скловолокна від витягування. Установлювальний пристрій для сполучних муфт при цьому може бути утворений цілісно або у вигляді однієї деталі з нижньою частиною, а також або у вигляді окремого конструктивного елементу може бути сполучений з нижньою частиною. Переважний установлювальний пристрій виконано у вигляді здвоєного установлювального пристрою для двох сполучних муфт. У іншому переважному варіанті виконання нижня частина утворена з фіксуючим зажимом, в який по вибору може вставлятися активний або пасивний електричний або оптичний компонент. В цьому випадку переважно установлювальний пристрій для сполучних муфт сполучений монолітно з нижньою частиною. Потім у фіксуючий зажим можуть встановлюватися, наприклад, інший установлювальний пристрій для сполучних муфт для штекерного роз'єму для скловолокна або електричнірозетки як, наприклад, RJ-розетки і/або з'єднувач для жил. Як активний компонент може вставлятися, наприклад, Сат-TV-модуль або WDM-модуль. Таким чином, приєднувальна коробка може дуже гнучко пристосовуватися до різних випадків застосування. Зокрема, при застосуванні активних оптичних або електричних компонент застосовуються світлодіоди або інші оптичні пристрої сигналізацій, причому їх положення вбудовування знаходиться типовим чином на фронтальній стороні. При розташуванні усередині приєднувальної коробки вони здійснювали б випромінювання через торцеву поверхню, що, проте, зокрема, при монтажі приєднувальної коробки на стіні вело б до ускладнення при прочитуванні. Звідси в приєднувальній коробці переважно розташований, щонайменше, один поворотний оптичний елемент, оптичний вихід якого орієнтований на верхній бік кришки, причому кришка в цій області прозора. Таким чином, може використовуватися сигналізуючий пристрій на кришці. 1 UA 105566 C2 5 10 15 20 25 30 35 40 45 50 55 60 Поворотний елемент може бути утворений у вигляді скловолокна, що відбиває покриття на корпусі або оптичного елементу, який складається, наприклад, з ПММА. Прозорість кришки при цьому може реалізуватися, наприклад, за допомогою прозорого вікна, яке, наприклад, може бути вклеєне в кришку. Як альтернатива в цій області може зменшуватися товщина матеріалу, так що в цьому випадку через цю стоншену область проходить достатньо світла. При цьому може бути передбачено, що в цій області на кришці передбачено місце запрограмованого руйнування, яке виламується за допомогою встановленого поворотного елементу. Поворотний елемент при цьому може бути розташований в нижній частині або в кришці. У іншому варіанті виконання між нижньою частиною і кришкою розташована відкидна основа з, щонайменше, одним зажимом для місця зрощення, причому основа і зажим утворені у вигляді єдиного цілого. Переважна основа має фіксуючий зажим, в який по вибору може вставлятися інший зажим для місця зрощення або сполучна муфта для штекерного роз'єму для скловолокна, що далі підвищує гнучкість в застосуванні. У іншому варіанті виконання на нижній частині розташована відкидна опора, яка має відкритий контур. Відкидна опора при цьому може складатися з однієї або декількох частин. Можлива конструктивна форма представлена циліндром, що має шліци, причому кут розкриття 0 0 лежить, наприклад, між 30 і 180 . Переважну основу утворено з допоміжною опорою, яка може обертатися навколо відкидної опори, тобто відкидна опора нерухома на нижній частині. Тому переважно у відкидну опору вводяться дроп-кабелі або жили відповідно волокна. Винахід пояснюється на прикладі переважного варіанту виконання за допомогою креслень, на яких представлене наступне: Фіг. 1 - фронтальний вид кришки зі світлодіодними поворотними елементами; Фіг. 2 - фронтальний вид приєднувальної коробки з відкинутою кришкою; Фіг. 3 - фронтальний вид приєднувальної коробки з відкинутою основою; Фіг. 4 - вигляд в перспективі стандартної сполучної муфти (рівень техніки); Фіг. 5 - вигляд в перспективі установлювального пристрою для сполучних муфт, виконаного у вигляді здвоєної рами; Фіг. 6 - вигляд в перспективі здвоєної рами; Фіг. 7 - сполучні муфти, вставлені в здвоєні рами; Фіг. 8 - сполучні муфти, вставлені в здвоєні рами; Фіг. 9а - вигляд в перспективі з модулем Сат-TV-модулем; Фіг. 9b - вигляд в перспективі електричного з'єднувача; Фіг. 9с - вигляд в перспективі іншого установлювального пристрою для сполучних муфт; Фіг. 10а - вигляд в перспективі основи з іншим установлювальним пристроєм для місць зрощення; Фіг. 10b - вигляд в перспективі основи із сполучною муфтою для штекерного роз'єму для скловолокна; Фіг. 11 - вигляд в перспективі оптичного поворотного елементу; Фіг. 12 - детальне зображення введення дроп-кабелів в поворотну опору; Фіг. 13 - детальне зображення введення жил в поворотну опору. Представлена на Фіг. 1-3 приєднувальна коробка 1 включає кришку і нижню частину 3. При цьому кришка 2 шарнірно сполучена з можливістю повороту із задньою торцевою поверхнею 4 нижньої частини 3, причому при цьому кришка може мати одне або декілька фіксованих положень. На передній торцевій поверхні 5 кришка 2 має накладки 6, які мають місця запрограмованого руйнування і при необхідності можуть виламуватися з кришки 2. Далі на Фіг. 1 показано гніздо 7 для стопорного гвинта, який може угвинчуватися в різьблення 8 в нижній частині 3. Кришка 2 має отвір 9, в яке в закритому стані заскакує язичок 10 нижньої частини 3. На Фіг. 1 штрихуванням зображений оптичний поворотний елемент 11, який детально представлений на Фіг. 11 і нижче описується ще детальніше. Далі приєднувальна коробка 1 включає основу 12, яка з можливістю відкидання шарнірно сполучена з нижньою частиною, яка показане на Фіг. 2 в робочому положенні і на Фіг. 3 у відкинутому положенні. На основі 12 розташовані різні спрямовуючі елементи 13 для волокна і зажими 18. Далі основа 12 включає два зажими 19 для чотирьох місць зрощення або місць обрубу, а також фіксуючий зажим 14, в який можуть заскакувати різні елементи, що нижче описується ще детальніше. Нижня частина 3 має два пристосування 15 для розвантаження кабелю від натягнення, а також елементи 16 для введення волокна відповідно кабелю. Далі нижня частина 3 має установлювальний пристрій 20 для сполучних муфт 30 (див. Фіг. 4) і інший фіксуючий зажим 17. Установлювальний пристрій 20 для сполучних муфт 30 нині детальніше описується за допомогою Фіг. 4-8. При цьому на Фіг. 4 показана стандартна сполучна муфта для SC-штекера. 2 UA 105566 C2 5 10 15 20 25 30 35 40 45 50 55 60 Сполучна муфта 30 виконана в основному у формі паралелепіпеда, причому відповідно на бічних поверхнях 31 розташовані обмежувальна кромка 32 і пружна накладка 33. Далі сполучна муфта 30 має на верхній стороні 34 канавку 35. Подібна сполучна муфта 30 представляє рівень техніки і тому тут не повинна далі описуватися. При цьому слід відмітити, що сполучна муфта може бути утворена також як сполучна муфта для іншого штекерного роз'єму для скловолокна у вигляді SC-штекера, наприклад, LC-, E 2000- або LX.5-штекера. На Фіг. 5 і 6 зображений установлювальний пристрій 20 для сполучних муфт 30 без сполучних муфт і на Фіг. 7 і 8 зі вставленими сполучними муфтами 30. Установлювальний пристрій 20 утворено у вигляді здвоєного установлювального пристрою, тобто він може служити для установки двох сполучних муфт 30. Установлювальний пристрій 20 включає двічі дві перші вертикальні стійки 21 і дві другі вертикальні стійки 22, причому стійкі 21 і стійкі 22 сполучені одні з іншими відповідно за допомогою спільних верхніх поперечних перемичок 23, 24. Поперечні перемички 23, 24 при цьому мають відповідно перпендикулярно віддалені містки 25, причому містки 25 орієнтовані один до одного, знаходячись на одній прямій. На нижній стороні всі стійки 21, 22 за допомогою загальної базової деталі 26 сполучені одна з одною. Установлювальний пристрій 22 при цьому утворений переважно у вигляді цілісного виливка, отриманого литтям під тиском. На відповідно зовнішніх стійках 21, 22 розташовані фіксуючі елементи 27, за допомогою яких установлювальний пристрій 20 може фіксуватися у фіксуючому зажимі 17 нижньої частини 3. Якщо ж, установлювальний пристрій 20 утворено цілісно з нижньою частиною 3, то ці фіксуючі елементи 27 можуть бути відсутніми. Установлювальний пристрій 20 тепер таким чином вставлено в нижню частину 3, що другі стійки 22 розташовані щільніше до передньої торцевої поверхні 40 нижньої частини 3. При цьому сторона других стійок 22 позначається як передня сторона V і сторона перших стійок позначається як задня сторона R. Сполучна муфта 30 може вставлятися в установлювальний пристрій 20 з переднього боку V або із заднього боку R. На Фіг. 7 уявлено, що передня сполучна муфта 30 вставлена із заднього боку R і задня сполучна муфта 30 вставлена з переднього боку V. При вставлянні передньої сполучної муфти 30 в установлювальний пристрій 20 пружинні язички 33 першими стійками 21 притискаються у напрямі бічної поверхні 31. Позаду перших стійок 21 потім пружинні язички 33 звільняються і обмежувальні кромки ударяють із заднього боку по перших стійках 21. Сполучна муфта 30 зафіксована. Аналогічно фіксується сполучна муфта 30 з пружинними язичками 33 і обмежувальними кромками 32 в других стійках 22, коли сполучна муфта вставляється в установлювальний пристрій 20 з переднього боку V (див., зокрема, Фіг. 8). Залежно від того, чи вставляється сполучна муфта 30 з переднього боку V або із заднього боку R, лежить те, що знаходиться на передній стороні сполучної муфти 30 отвір для штекерного роз'єму скловолокна поза установлювальним пристроєм 20 або усередині установлювального пристрою 20. На Фіг. 9а представлене, як це відбивається у зв'язку з нижньою частиною 3 відповідно кришкою 2. Ліва сполучна муфта при цьому вставлена в установлювальний пристрій 20 з переднього боку V і права сполучна муфта 30 вставлена в установлювальний пристрій 20 із заднього боку R. При цьому передня частина лівої сполучної муфти закінчується з передньою торцевою поверхнею 40 нижньої частини 3, тоді як передня частина правої сполучної муфти 30 знаходиться в установлювальному пристрої20. Якщо тепер штекерні роз'єми для скловолокна вставляються відповідно в передні частини сполучних муфт 30 і кришка 2 закривається, то штекерний роз’єм для скловолокна в лівій сполучній муфті 30 ще може підтягтися, оскільки він ще в значній мірі знаходиться ззовні приєднувальної коробки 1. У правій сполучній муфті 30 штекерний роз’єм для скловолокна навпроти не може підтягатися, оскільки штекерний роз’єм для скловолокна повністю знаходиться в приєднувальній коробці 1 і таким чином захищений кришкою 2 від висмикування. На Фіг. 9а далі уявлене, що Сат-TV-модуль 41 зі світлодіодами 42 введений в зачеплення з фіксуючим зажимом 17. При цьому на передній торцевій поверхні 40 розташована підігнана до Сат-TV-модуля 41 заглушка 43, через яку проведений кабель, що відходить від Сат-TV-модуля 41. На Фіг. 9b показано альтернативне оснащення фіксуючого зажиму 17 нижньої частини 3, причому у фіксуючий зажим 17 введений в зачеплення RJ-з’єднувач 45 з нижчерозташованими контактними колодками 46, що працюють за принципом ніж-зажим. При цьому контакти ніжзажим контактних колодок 46 електрично сполучені з пружинними контактами RJ-з’єднувача 45. Також для RJ- з’єднувача 45 на передній торцевій поверхні 40 нижньої частини 3 розташована підігнана заглушка 47. На Фіг. 9с показане інше альтернативне оснащення фіксуючого зажиму 17 нижньої частини 3, причому у фіксуючий зажим 17 введений установлювальний пристрій 20 для сполучних муфт 30. При цьому як в сусідньому пристрої ліва сполучна муфта 30 вставлена з переднього боку V і 3 UA 105566 C2 5 10 15 20 25 30 35 40 45 50 55 60 права сполучна муфта 30 вставлена із заднього боку R. Таким чином за допомогою фіксуючого зажиму 17 приєднувальна коробка 1 може просто пристосовуватися до різних умов застосування. На Фіг. 10а і 10b показано, як основа 12 за допомогою відповідного оснащення фіксуючого зажиму 14 може гнучко пристосовуватися. При цьому на Фіг. 10а основа 48 обладнано двома зажимами 19 для чотирьох місць зрощення. При цьому фіксуючі виступи 49 фіксуючого зажиму 14 фіксують за допомогою елементів стінок зажимів 19, так що вони зафіксовані в нижній частині 3. На Фіг. 10b зображено, що сполучна муфта 30 для штекерного роз'єму для скловолокна введена в зачеплення у фіксуючий зажим 14. За допомогою Фіг. 11 тепер детальніше пояснюється оптичний поворотний елемент 11. Поворотний елемент 11 має в основному форму Н. При цьому поперечна перемичка 50 служить виключно для з'єднання обох вертикальних стійок 51. На передній стороні під поперечною перемичкою 50 на вертикальних стійках 51 розташовані фіксуючі виступи 52. Фіксуючі виступи 52 служать для кріплення поворотного елементу 11 на кришці 2. У цьому стані світлодіоди 42 Сат-TV-модуля 41 прилягають до задньої сторони вертикальних стійок 51 під поперечною перемичкою 50. На передній стороні стійок 51 розташовані відзеркалювальні поверхні 54. Передні сторони 53 поворотного елемента 11 при цьому утворюють оптичний вихід поворотного елементу. Якщо тепер світлодіодами 42 імітується світло, то воно вводиться із заднього боку поворотного елементу 11, потрапляє на відзеркалювальні поверхні 54, відбивається вгору і виходить через верхні сторони 53. На Фіг. 12 зображена нижня частина 3 в детальному вигляді, причому основу 12 видалено. При цьому показана поворотна опора 60, яка складається з декількох елементів 61 з радіальними зовнішніми поверхнями. При цьому елементи 61 мають відкритий контур, в який введені дроп-кабелі 62. Дроп-кабелі є оптично-волоконними кабелями діаметром 3 мм і штекерним роз'ємом для скловолокна. Введений дроп-кабель може в цьому випадку вводитися з переднього торцевого боку приєднувальної коробки, відхилятися за допомогою поворотної опори 60 і закінчуватися в сполучній муфті у фіксуючому зажимі 17. На Фіг. 13 представлено, як жили 65 вводяться в поворотну опору 60 і в основу 12, де вони в цьому випадку, наприклад, для зрощення вводяться в зажими 19. При цьому основа 12 включає допоміжну опору 63, яка може повертатися на поворотній опорі 60, причому поворотна опора 60 є жорсткою. Допоміжна опора 63 при цьому включає два дугоподібні елементи 64, які особливо можна добре бачити на Фіг. 9а-9с. Завдяки тому факту, що жили 65 введені в поворотну опору 60, вони тільки мінімально рухаються при поворотному русі основи 12. ФОРМУЛА ВИНАХОДУ 1. Приєднувальна коробка (1) для волоконно-оптичного кабелю, яка включає щонайменше корпус, що складається з двох частин, з нижньою частиною (3) і кришкою (2), причому усередині корпусу розташований щонайменше один установлювальний пристрій (20) для сполучної муфти (30) для затиску штекерних роз'ємів для скловолокна, а також принаймні одну з'єднувальну муфту (30), яка відрізняється тим, що установлювальний пристрій (20) виконаний у вигляді здвоєної рами, яка включає дві перші вертикальні стійки (21) і дві другі вертикальні стійки (22), причому перші і другі стійки (21, 22) орієнтовані вертикально до нижньої частини (3), по відношенню до перших стійок (21) другі стійки (22) розташовані ближче до фронтальної сторони (5, 40) кришки (2) і нижньої частини (3), причому сполучна муфта (30) виконана з можливістю фіксації на вибір в перших або других стійках (21, 22), сторона других стійок (22) позначає передню сторону (V), а сторона передніх стійок (21) - задню сторону (R), причому вставлена з переднього боку (V) з'єднувальна муфта (30) виконана з можливістю фіксації у других стійках (22) таким чином, що її передня спрямована до фронтальної сторони (5, 40) частина закінчується з передньою торцевою поверхнею (40) нижньої частини (3), завдяки чому вставлений у передню частину з'єднувальної муфти (30) штекерний роз'єм для скловолокна ще може підтягнутися навіть при закритій кришці (2), причому вставлена із заднього боку (R) встановлювального пристрою (20) з'єднувальна муфта (30) виконана з можливістю фіксації в перших стійках (21) таким чином, що її передня спрямована до фронтальної сторони (5, 40) частина лежить всередині встановлювального пристрою (20), завдяки чому вставлений у передню частину з'єднувальної муфти (30) штекерний роз'єм для скловолокна захищений закритою кришкою (2) від висмикування. 2. Приєднувальна коробка за п. 1, яка відрізняється тим, що установлювальний пристрій (20) виконаний у вигляді здвоєного установлювального пристрою, який включає двічі дві перші вертикальні стійки (21) та дві другі вертикальні стійки (22), причому перші вертикальні стійки (21) 4 UA 105566 C2 5 з'єднані між собою за допомогою спільної поперечної перемички (23), а дві другі вертикальні стійки (22) - за допомогою спільної поперечної перемички (24). 3. Приєднувальна коробка за п. 2, яка відрізняється тим, що на нижній частині всі перші та другі вертикальні стійки (21, 22) з'єднані між собою за допомогою спільної базової деталі (26). 4. Приєднувальна коробка за п. 3, яка відрізняється тим, що на відповідно зовнішніх перших і других вертикальних стійках (21, 22) розташовані фіксуючі елементи (27). 5. Приєднувальна коробка за будь-яким з попередніх пунктів, яка відрізняється тим, що встановлювальний пристрій (20) виконано у вигляді цільної відливки, отриманої литтям під тиском. 5 UA 105566 C2 6 UA 105566 C2 7 UA 105566 C2 8 UA 105566 C2 9 UA 105566 C2 10 UA 105566 C2 11 UA 105566 C2 12 UA 105566 C2 Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
