Поліуретанове вібраційне сито

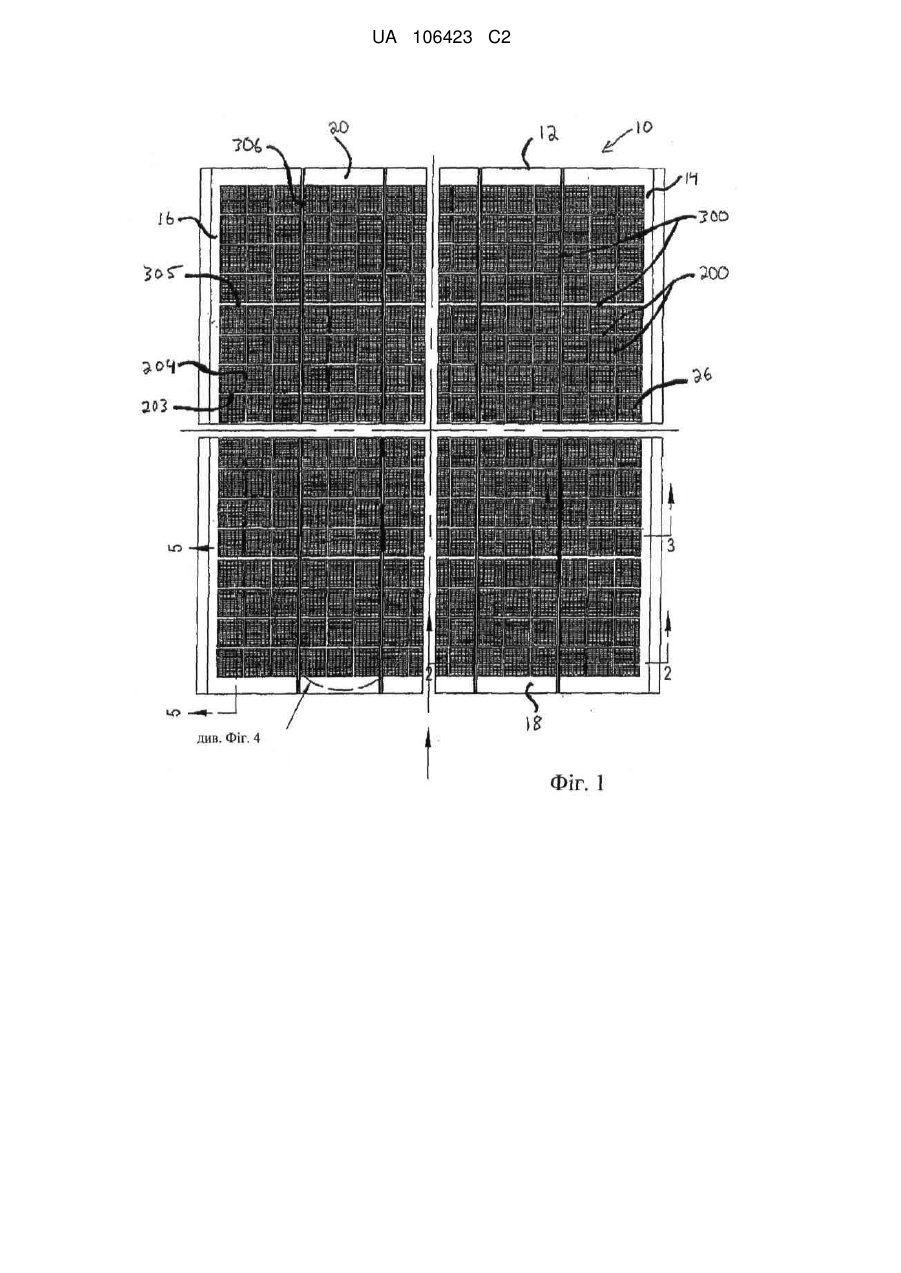

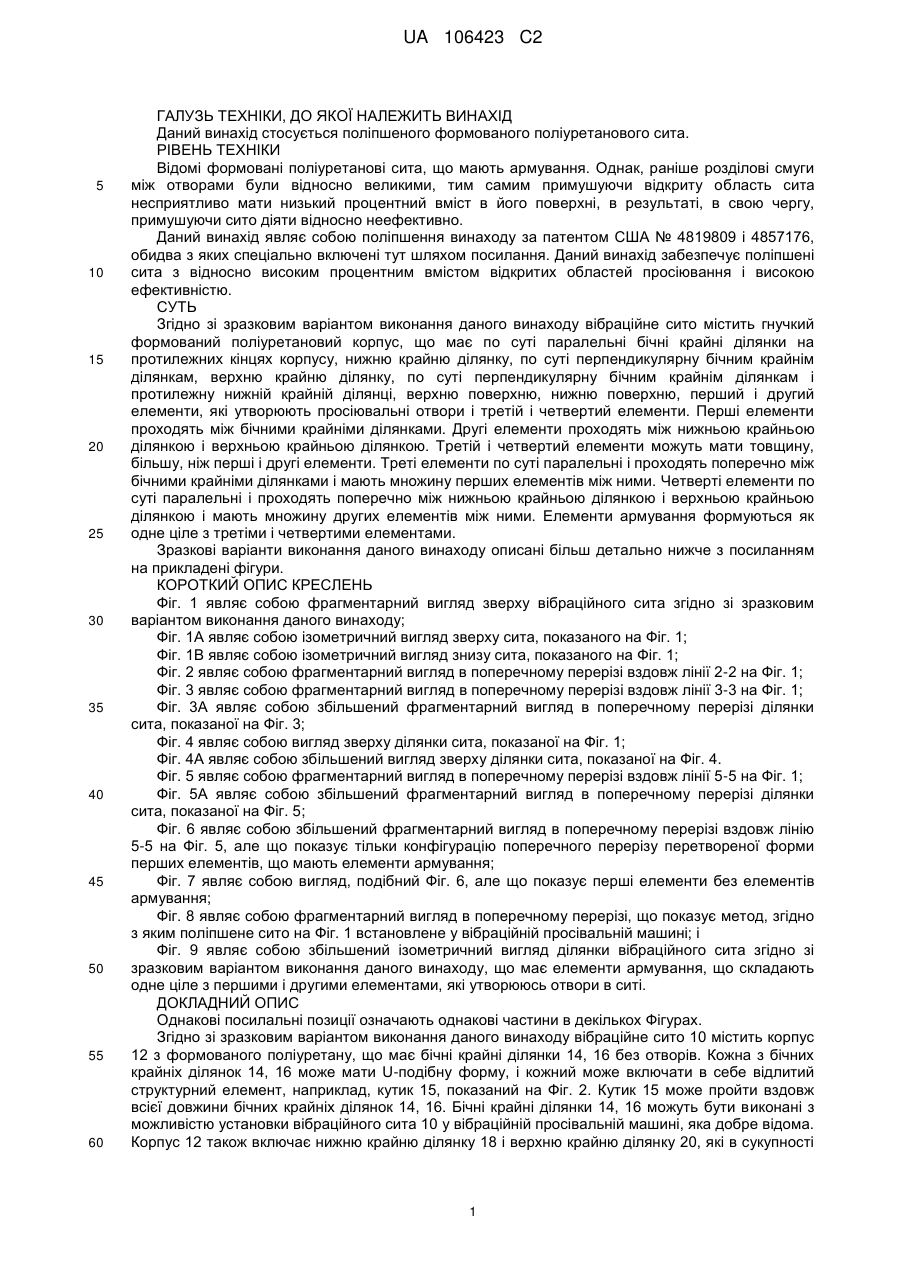

Реферат: Формоване поліуретанове вібраційне сито включає корпус, який має протилежні бічні крайні ділянки, верхню і нижню крайні ділянки, верхню поверхню і нижню поверхню, перші елементи, які проходять між бічними крайніми ділянками, і другі елементи, які проходять між нижньою крайньою ділянкою і верхньою крайньою ділянкою, треті елементи, що по суті паралельні і проходять поперечно між бічними крайніми ділянками і мають множину перших елементів між ними, четверті елементи, що по суті паралельні і проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою і мають множину других елементів між ними, елементи армування, формовані як одне ціле з третіми і четвертими елементами. UA 106423 C2 (12) UA 106423 C2 UA 106423 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ТЕХНІКИ, ДО ЯКОЇ НАЛЕЖИТЬ ВИНАХІД Даний винахід стосується поліпшеного формованого поліуретанового сита. РІВЕНЬ ТЕХНІКИ Відомі формовані поліуретанові сита, що мають армування. Однак, раніше розділові смуги між отворами були відносно великими, тим самим примушуючи відкриту область сита несприятливо мати низький процентний вміст в його поверхні, в результаті, в свою чергу, примушуючи сито діяти відносно неефективно. Даний винахід являє собою поліпшення винаходу за патентом США № 4819809 і 4857176, обидва з яких спеціально включені тут шляхом посилання. Даний винахід забезпечує поліпшені сита з відносно високим процентним вмістом відкритих областей просіювання і високою ефективністю. СУТЬ Згідно зі зразковим варіантом виконання даного винаходу вібраційне сито містить гнучкий формований поліуретановий корпус, що має по суті паралельні бічні крайні ділянки на протилежних кінцях корпусу, нижню крайню ділянку, по суті перпендикулярну бічним крайнім ділянкам, верхню крайню ділянку, по суті перпендикулярну бічним крайнім ділянкам і протилежну нижній крайній ділянці, верхню поверхню, нижню поверхню, перший і другий елементи, які утворюють просіювальні отвори і третій і четвертий елементи. Перші елементи проходять між бічними крайніми ділянками. Другі елементи проходять між нижньою крайньою ділянкою і верхньою крайньою ділянкою. Третій і четвертий елементи можуть мати товщину, більшу, ніж перші і другі елементи. Треті елементи по суті паралельні і проходять поперечно між бічними крайніми ділянками і мають множину перших елементів між ними. Четверті елементи по суті паралельні і проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою і мають множину других елементів між ними. Елементи армування формуються як одне ціле з третіми і четвертими елементами. Зразкові варіанти виконання даного винаходу описані більш детально нижче з посиланням на прикладені фігури. КОРОТКИЙ ОПИС КРЕСЛЕНЬ Фіг. 1 являє собою фрагментарний вигляд зверху вібраційного сита згідно зі зразковим варіантом виконання даного винаходу; Фіг. 1А являє собою ізометричний вигляд зверху сита, показаного на Фіг. 1; Фіг. 1В являє собою ізометричний вигляд знизу сита, показаного на Фіг. 1; Фіг. 2 являє собою фрагментарний вигляд в поперечному перерізі вздовж лінії 2-2 на Фіг. 1; Фіг. 3 являє собою фрагментарний вигляд в поперечному перерізі вздовж лінії 3-3 на Фіг. 1; Фіг. 3А являє собою збільшений фрагментарний вигляд в поперечному перерізі ділянки сита, показаної на Фіг. 3; Фіг. 4 являє собою вигляд зверху ділянки сита, показаної на Фіг. 1; Фіг. 4А являє собою збільшений вигляд зверху ділянки сита, показаної на Фіг. 4. Фіг. 5 являє собою фрагментарний вигляд в поперечному перерізі вздовж лінії 5-5 на Фіг. 1; Фіг. 5А являє собою збільшений фрагментарний вигляд в поперечному перерізі ділянки сита, показаної на Фіг. 5; Фіг. 6 являє собою збільшений фрагментарний вигляд в поперечному перерізі вздовж лінію 5-5 на Фіг. 5, але що показує тільки конфігурацію поперечного перерізу перетвореної форми перших елементів, що мають елементи армування; Фіг. 7 являє собою вигляд, подібний Фіг. 6, але що показує перші елементи без елементів армування; Фіг. 8 являє собою фрагментарний вигляд в поперечному перерізі, що показує метод, згідно з яким поліпшене сито на Фіг. 1 встановлене у вібраційній просівальній машині; і Фіг. 9 являє собою збільшений ізометричний вигляд ділянки вібраційного сита згідно зі зразковим варіантом виконання даного винаходу, що має елементи армування, що складають одне ціле з першими і другими елементами, які утворююсь отвори в ситі. ДОКЛАДНИЙ ОПИС Однакові посилальні позиції означають однакові частини в декількох Фігурах. Згідно зі зразковим варіантом виконання даного винаходу вібраційне сито 10 містить корпус 12 з формованого поліуретану, що має бічні крайні ділянки 14, 16 без отворів. Кожна з бічних крайніх ділянок 14, 16 може мати U-подібну форму, і кожний може включати в себе відлитий структурний елемент, наприклад, кутик 15, показаний на Фіг. 2. Кутик 15 може пройти вздовж всієї довжини бічних крайніх ділянок 14, 16. Бічні крайні ділянки 14, 16 можуть бути виконані з можливістю установки вібраційного сита 10 у вібраційній просівальній машині, яка добре відома. Корпус 12 також включає нижню крайню ділянку 18 і верхню крайню ділянку 20, які в сукупності 1 UA 106423 C2 5 10 15 20 25 30 35 40 45 50 55 60 з бічними крайніми ділянками 14, 16 визначають зовнішню межу сита 10. Корпус 12 додатково включає в себе верхню поверхню 22 і нижню поверхню 24 і включає перші елементи 101 і другі елементи 102, які утворюють просіювальні отвори 26. Корпус 12 додатково включає треті елементи 203, четверті елементи 204, п'яті елементи 305 і шості елементи 306. Корпус 12 може включати різні конфігурації третіх елементів 203, четвертих елементів 204, п'ятих елементів 305 і/або шостих елементів 306. Треті елементи 203, четверті елементи 204, п'яті елементи 305 і/або шості елементи 306 можуть або можуть не включати елементи 50 армування і загалом виконані з можливістю забезпечення опори просіювальним отворам 26, утвореним першими і другими елементами 101, 102. Перші і другі елементи 101, 102 утворюють першу формовану як одне ціле сіткову структуру 100, яка утворює просіювальні отвори 26. Треті і четверті елементи 203, 204 утворюють другу формовану як одне ціле сіткову структуру 200. П'яті і шості елементи утворюють третю формовану як одне ціле сіткову структуру 300. Як показано в зразковому варіанті виконання, зображеному на Фіг. 1, 2, 3, 4 і 5, сіткові структури 200 і 300 включають двоспрямовані формовані як одне ціле елементи армування, які утворюють опорні сітки всередині елементів. Через властивості елементів 50 армування, що додатково обговорюються тут, і їх конфігурації в двоспрямованій сітковій структурі, елементи, в які включені елементи 50 армування, мають відносно маленький розмір і забезпечують збільшену відкриту область просіювання. Сіткові структури забезпечують міцність сита, опору для отворів 26 під час вібраційного навантаження і значно збільшують відкриту область просіювання. Незважаючи на те, що тут обговорюються другі і треті сіткові структури, можуть бути забезпечені додаткові сіткові структури. Перші елементи 101 можуть бути по суті паралельні один одному і проходять поперечно між бічними крайніми ділянками 14, 16. Другі елементи 102 можуть бути по суті паралельні один одному і проходять поперечно між нижніми крайніми ділянками 18 і верхньою крайньою ділянкою 20. Другі елементи 102 можуть мати товщину, більшу, ніж перші елементи для забезпечення додаткової структурної опори просіювальним отворам 26. Перші елементи 101 і/або другі елементи 102 можуть включати елементи 50 армування і можуть або можуть не підтримуватися додатковими опорними елементами або опорними сітковими структурами (Фіг. 6 і 9). Як показано на Фіг. 9, корпус 12 має перші і другі елементи 101, 102 з двоспрямованими елементами 50 армування, формованими як одне ціле з ними. Такі конфігурації можуть бути сприятливі для просівальних пристроїв, що потребують сита з більшими просіювальними отворами. Як показано на Фіг. 4, просіювальні отвори 26 витягнуті з більшим розміром довжини вздовж сторін і між їх кінцями, ніж розміри ширини між сторонами і їх розміри довжини, що проходять в напрямку, поперечному бічним крайнім ділянкам 14, 16. Просіювальні отвори 26 можуть мати розміри, що становлять від близько 0,044 мм до близько 4 мм завширшки (тобто між внутрішніми поверхнями суміжних перших елементів 101) і від близько 0,088 мм до близько 60 мм в довжину (тобто між внутрішніми поверхнями суміжних других елементів 102). Просіювальні отвори 26 можуть мати різні форми, що включають загалом квадратну форму. Повні розміри сита 10 можуть становити близько 1,2 метрів на 1,6 метрів або будь-який інший необхідний розмір. Всі розміри, встановлені тут, представлені шляхом прикладу і не є обмежуючими. Просіювальні отвори 26 можуть відхилятися вниз між верхньою поверхнею 22 і нижньою поверхнею 24, і перші елементи 101 можуть мати по суті форму перевернутих трапецоїдів (Фіг. 6 і 7). Ця головна форма перших елементів 101 запобігає засміченню в ситах 10. Як показано на Фіг. 6, перші елементи 101 включають в себе елементи 50 армування. Як показано на Фігурі 7, перші елементи 101 не включають елементи 50 армування. Сита з різними розмірами просіювальних отворів і опорними конфігураціями, описаними тут, мають відносно великі відкриті області просіювання. Відкриті області просіювання можуть змінюватися в діапазоні, наприклад, між від близько 40 процентів до близько 46 процентів. Як додатково обговорюється тут, відносно великі відкриті області просіювання можуть бути одержані за допомогою розміщення двоспрямованих елементів 50 армування в поперечних елементах (наприклад, елементах 203, 204), як описано тут в різних варіанти виконання. Елементи армування значно зменшують розмір обох двоспрямованих опорних поперечних елементів і забезпечують більш тонкі елементи сита, 101, 102, які утворюють просіювальні отвори 26. Робота сіток опорних елементів і елементів армування забезпечує структурно міцне сито, яке підтримує необхідні просіювальні отвори під час роботи вібрації. Треті і четверті елементи 203, 204 можуть мати товщину, більшу, ніж перші і другі елементи 101, 102 і можуть мати ділянку 210, що проходить вниз нижче нижньої поверхні 24 корпусу 12. Велика товщина і ділянка, що проходить вниз, можуть забезпечувати додаткову структурну опору першим і другим елементам 101, 102. Як показано на Фіг. 1В, ділянка 210 може бути по 2 UA 106423 C2 5 10 15 20 25 30 35 40 45 50 55 60 суті трикутною в поперечному перерізі з вершинами, виступаючими від нижньої поверхні 24 корпусу 12. Треті елементи 203 можуть бути по суті паралельні і проходять поперечно між бічними крайніми ділянками 14, 16 і можуть мати множину перших елементів 101 між ними. Четверті елементи 204 можуть бути по суті паралельні і проходять поперечно між нижньою крайньою ділянкою 18 і верхньою крайньою ділянкою 20 і мають множину других елементів 102 між ними. Елементи 50 армування можуть бути формовані як одне ціле з третіми і четвертими елементами 203, 204. Дивись, наприклад, Фіг. ЗА, 5А. Треті і четверті елементи 203, 204 можуть бути виконані з можливістю мати мінімальну товщину за допомогою включення елементів 50 армування, при цьому забезпечуючи необхідну структурну опору для підтримки просіювальних отворів 26, утворених першими і другими елементами 101, 102 під час роботи вібраційних просіювальних пристроїв. Двоспрямована опорна система, забезпечена армованими третіми і четвертими елементами 203, 204, значно зменшує товщину опорних елементів і забезпечує збільшену відкриту область просіювання і сумарну ефективність сита. П'яті елементи 305 і шості елементи 306 можуть бути включені в корпус 12. П'яті і шості елементи можуть мати товщину, більшу, ніж треті і четверті елементи, і можуть мати ділянку 310, що проходить вниз від нижньої поверхні корпусу. Велика товщина і ділянка, що проходить вниз, можуть забезпечувати додаткову структурну опору першим і другим елементам 101, 102. Шості елементи 306 можуть включати в себе ділянку 320, що проходить вгору від верхньої поверхні корпусу. Ділянка 320 може бути по суті трикутною в поперечному перерізі з вершинами, які виступають від верхньої поверхні 22 корпусу 12. Шості елементи 306 показані на Фіг. 2 з ділянкою 320, що проходить вгору від верхньої поверхні корпусу 12 і, що діє як напрямні потоки. П'яті елементи 305 можуть бути по суті паралельні і проходять поперечно між бічними крайніми ділянками 14, 16 і мають множину третіх елементів 203 між ними. Шості елементи 306 можуть бути по суті паралельні і проходять поперечно між нижньою крайньою ділянкою 18 і верхньою крайньою ділянкою 20 і мають множину четвертих елементів 204 між ними. Елементи 50 армування можуть бути формовані як одне ціле з п'ятими і шостими елементами 305, 306. П'яті і шості елементи 305, 306 можуть бути забезпечені для додаткової опори просіювальним отворам 26 і можуть бути виконані з можливістю мати мінімальну товщину за допомогою включення елементів 50 армування, при цьому забезпечуючи необхідну структурну опору для підтримки просіювальних отворів 26 під час роботи вібраційних просівальних пристроїв. Двоспрямована опорна система, забезпечена армованими п'ятими і шостими елементами 305, 306 значно зменшує товщину опорних елементів і забезпечує збільшену відкриту область просіювання і сумарну ефективність сита. Фіг. 1А показує зразковий варіант виконання даного винаходу, що має перші і другі елементи 101, 102, які утворюють просіювальні отвори 26, і елементи 203, 204, які утворюють опорну сіткову структуру для отворів 26. Як показано на Фіг. 1А, сито 10 не включає п'яті і шості елементи 305, 306. При використанні, вібраційне сито 10 встановлюється на вібраційній просівальній машині 30 (Фіг. 8) добре відомим чином. Конкретніше, воно встановлюється на основу 31 корпуса сита, яке встановлюється на каркасі (не показаний) машини. Основа 31 корпуса сита включає рознесені по суті паралельно елементи 32 каркаса, прикріплені один до одного рознесеними по суті паралельно поперечними елементами каркаса (не показані). Між поперечними елементами каркаса поперечно проходить множина по суті паралельних балок 33, які установлюють канальні прокладки 34. На паралельних елементах 32 каркаса встановлені жолобкові затягування 35, що мають нижні ділянки 36, які приймаються всередину бічних крайніх ділянок 14, 16. Затяжні болти 37 затягують затягування 35 з різних сторін, щоб тим самим розтягувати вібраційне сито 10 з необхідною силою. Вищезазначений тип основи корпуса сита також добре відомий в рівні техніки. Сито 10 може бути встановлене в інших вібраційних просівальних машинах, і бічні крайні ділянки 14, 16 можуть бути виконані в інших формах, щоб вміщуватися в різні вібраційні просівальні машини. Елементи 50 армування, як описано тут, можуть бути арамідним волокном (або його окремими філаментами), природним волокном або іншими матеріалами, що має відносно велику міцність на розтягування з відносно маленькими площами поперечного перерізу. Коли арамідне волокно використовується як армуючі волокна 50, воно може бути арамідними волокнами, які є комерційно одержуваними під торговою маркою KEVLAR DuPont Company і додатково ідентифікуються позначенням KEVLAR 29. Елементи 50 армування також можуть бути щонайменше одними з арамідних волокон, які є комерційно одержуваними під торговою маркою TWARON, SULFRON, TEIJINCONEX, і TECHNORA Teijin Company. У доповнення, арамідні волокна можуть бути сплетеними або витканими багатопрядими волокнами так, що вони діють як вбирач для поглинання поліуретану, який формується навколо них, щоб тим 3 UA 106423 C2 5 10 15 20 25 30 35 40 45 50 55 60 самим забезпечувати надто хороший зв'язок з ними. Сплетені або виткані багатопрядні волокна можуть становити близько 55 деньє - близько 2840 деньє, переважно приблизно 1500 деньє. Гнучкість арамідних волокон забезпечує гнучку армуючу систему для формованого поліуретану, який здатний повертатися в його початкову формовану форму після необхідного згинання і розгинання, які виникають під час обслуговування і встановлення у вібраційний елемент 32 каркаса. Більше того, гнучкі арамідні волокна дозволяють гнучкому поліуретановому ситу вигинатися не пошкоджуючи дугоподібного стану і розтягуватися, як показано на Фіг. 8. Елементи 50 армування можуть бути розтягнуті до формування навколо них поліуретану. Різні конфігурації елементів 50 армування можуть бути забезпечені ь будь-якому одних з перших, других, третіх, четвертих п'ятих і шостих елементір 101, 102, 203, 204, 305, 306. Кожний елемент може включати нуль, один або більше елементів 50 армування, і елементи 50 армування можуть мати різні розміри і матеріали. Елементи 50 армування можуть бути розташовані в нижніх половинах цих елементів таким чином, щоб не піддаватися впливу відносно рано, оскільки верхня поверхня сита спрацьовується. Під час роботи перші елементи 101 будуть вібрувати для збільшення дії просіювання. У зв'язку з цим, потрібно зазначити, що, оскільки перші елементи 101 є гнучкими і відносно тонкими, вони будуть забезпечувати відносно високу амплітуду необхідної вібрації. Причина, по якій перші елементи 101 можуть бути виконані відносно тонкими, утворюючи просіюальні отвори, описані тут, полягає в тому, що опорна структура двоспрямованих опорних елементів і елементів армування, які описані тут, має відносно велику міцність на розтягування з відносно маленькими площами поперечного перерізу. Створення опорних елементів і перших елементів 101 відносно тонкими приводить до одержання сита, що має більший процентний вміст відкритої області, що, в свою чергу, збільшує її пропускну здатність. Згідно зі зразковим варіантом виконання даного винаходу, вібраційне сито 10 включає гнучкий формований поліуретановий корпус 12, що має по суті паралельні бічні крайні ділянки 14, 16 на протилежних кінцях корпусу 12, нижня крайня ділянка 18, по суті перпендикулярна бічним крайнім ділянкам 14, 16, верхня крайня ділянка 20, по суті перпендикулярна бічним крайнім ділянкам 14, 16 і протилежна нижній крайній ділянці 18, верхню поверхню 22, нижню поверхню 24, перші і другі елементи 101, 102, які утворюють просіювальні отвори 26, причому перші елементи 101 проходять між бічними крайніми ділянками 14, 16, а другі елементи 102 проходять між нижньою крайньою ділянкою 18 і верхньою крайньою ділянкою 20. Корпус також включає треті і четверті елементи 203, 204. Треті і четверті елементи 203 і 204 мають товщину, більшу, ніж перші і другі елементи 101, 102. Треті елементи 203 є по суті паралельними і проходять поперечно між бічними крайніми ділянками 14, 16 і мають множину перших елементів 101 між ними. Четверті елементи 204 по суті паралельні і проходять поперечно між нижньою крайньою ділянкою 18 і верхньою крайньою ділянкою 20 і мають множину других елементів 102 між ними. Елементи 50 армування формуються як одне ціле з третіми і четвертими елементами 203, 204. Корпус також включає п'яті і шості елементи 305, 306. П'яті елементи 305 по суті паралельні і проходять поперечно між бічними крайніми ділянками 14, 16. Шості елементи 306 по суті паралельні і проходять поперечно між нижньою крайньою ділянкою 18 і верхньою крайньою ділянкою 20. П'яті і шості елементи мають товщину, більшу, ніж треті і четверті елементи і включають елементи 50 армування, формовані як одне ціле з ними. Вібраційні сита згідно з цією конфігурацією можуть мати відкриті області просіювання більше сорока процентів і розміри комірок, які змінюються в діапазоні від приблизно 0,375 меш до приблизно 400 меш. Для прикладу, перевірені сита, що мають вищезазначену конфігурацію, включають сито з розміром 43 меш, сито з розміром 140 меш і сито з розміром 210 меш. Кожне з цих сит має відкриті області просіювання від приблизно 40 процентів до приблизно 46 процентів. Такі великі області просіювання для таких дрібних розмірів комірок досягаються за допомогою відносно міцної і тонкої сіткової структури, створеної третіми, четвертими, п'ятими і шостими елементами 203, 204, 305, 306 і елементами армування, формованими як одне ціле з ними. У вищезазначеному зразковому варіанті виконання і прикладах розмір кожного сіткового блока, утвореного перерізом третіх і четвертих елементів 203 і 204, становить приблизно 1 "до 1". Загалом, сіткові блоки можуть бути великими для сит з великими просіювальними отворами, і сіткові блоки можуть бути меншими для сит з меншими просіювальними отворами. Цей принцип може бути загалом застосовний для кожного зразкового варіанта виконання, описаного тут. Сіткові блоки також можуть мати загалом прямокутну форму або будь-яку іншу придатну форму для підтримування просіювальних отворів. Згідно зі зразковим варіантом виконання даного винаходу, спосіб виготовлення вібраційного сита містить наступні етапи: виготовлення форми для виготовлення вібраційного сита, що має гнучкий формований поліуретановий корпус, установлення елементів армування в формі, при 4 UA 106423 C2 5 10 15 цьому структурні елементи виконані такими, що формуються як одне ціле з корпусом, заповнення форми поліуретаном і утворення вібраційного сита, що містить по суті паралельні бічні крайні ділянки на протилежних кінцях корпусу, нижню крайню ділянку, пс суті перпендикулярну бічним крайнім ділянкам, верхню крайню ділянку, по суті перпендикулярну бічним крайнім ділянкам і протилежну нижню крайню ділянку, верхню поверхню, нижню поверхню, перші і другі елементи, які утворюють просівальні отвори, причому перші елементи проходять між бічними крайніми ділянками, і другі елементи проходять між нижньою крайньою ділянкою і верхньою крайньою ділянкою, треті і четверті елементи, що мають товщину, більшу, ніж перші і другі елементи, причому треті елементи по суті паралельні, проходять поперечно між бічними крайніми ділянками і мають множину перших елементів між ними, четверті елементи по суті паралельні, проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою і мають множину других елементів між ними, елементи армування, формовані як одне ціле з третіми і четвертими елементами. Розкриті переважні варіанти виконання даного винаходу не обмежують винахід, який може бути виконаний інакше в межах об'єму винаходу, визначеного формулою винаходу. ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 60 1. Вібраційне сито, що містить гнучкий формований поліуретановий корпус, що має, по суті, паралельні бічні крайні ділянки на протилежних кінцях корпусу, нижню крайню ділянку, поперечно розташовану між бічними крайніми ділянками, верхню крайню ділянку, розташовану між бічними крайніми ділянками і, по суті, паралельну і протилежну нижній кінцевій ділянці, верхню поверхню, нижню поверхню, першу формовану як одне ціле сіткову структуру, другу формовану як одне ціле сіткову структуру, третю формовану як одне ціле сіткову структуру і просіювальні отвори, причому перша сіткова структура містить перші і другі елементи, які утворюють просіювальні отвори, перші елементи є, по суті, паралельними і проходять поперечно між бічними крайніми ділянками, і другі елементи є, по суті, паралельними і проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою, причому друга сіткова структура містить треті і четверті елементи, що мають товщину, більшу, ніж перші і другі елементи, і що мають ділянку, яка проходить вниз нижче нижньої поверхні корпусу, треті елементи є, по суті, паралельними, проходять поперечно між бічними крайніми ділянками і мають множину перших елементів, розташованих між ними, четверті елементи є, по суті, паралельними, проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою і мають множину других елементів, розташованих між ними, перші елементи армування, формовані як одне ціле з третіми і четвертими елементами, причому третя сіткова структура містить п'яті і шості елементи, що мають товщину, більшу, ніж треті і четверті елементи і, мають ділянку, яка проходить вниз від нижньої поверхні корпусу, при цьому п'яті елементи є, по суті, паралельними, проходять поперечно між бічними крайніми ділянками і мають множину третіх елементів, розташованих між ними, шості елементи є, по суті, паралельними, проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою і мають множину четвертих елементів, розташованих між ними, і другі елементи армування, формовані як одне ціле з п'ятими і шостими елементами. 2. Вібраційне сито за п. 1, в якому отвори мають розмір, що становить від близько 0,044 мм до близько 4 мм між внутрішніми поверхнями перших елементів і від близько 0,088 мм до близько 60 мм між внутрішніми поверхнями других елементів. 3. Вібраційне сито за п. 1, в якому щонайменше одні з перших і других елементів армування являють собою щонайменше одне з арамідного волокна і природного волокна. 4. Вібраційне сито за п. 3, в якому щонайменше одні з перших і других елементів армування являють собою арамідне волокно, яке являє собою щонайменше одне зі сплетеного багатопрядного волокна і витканого багатопрядного волокна, при цьому багатопрядне волокно просочене поліуретаном з утворенням зв'язку між першим елементом і волокном в ньому і зв'язку між другим елементом і волокном в ньому. 5. Вібраційне сито, що містить гнучкий формований поліуретановий корпус, що має, по суті, паралельні бічні крайні ділянки на протилежних кінцях корпусу, нижню крайню ділянку, по суті, перпендикулярну бічним крайнім ділянкам, верхню крайню ділянку, по суті, перпендикулярну бічним крайнім ділянкам і протилежну нижній крайній ділянці, верхню поверхню, нижню поверхню, перші і другі елементи, які утворюють просіювальні отвори, причому перші елементи проходять між бічними крайніми ділянками і другі елементи проходять між нижньою крайньою ділянкою і верхньою крайньою ділянкою, треті і четверті елементи, що мають товщину, більшу, ніж перші і другі елементи, причому треті елементи є, по суті, паралельними, проходять 5 UA 106423 C2 5 10 15 20 25 30 35 40 45 50 55 60 поперечно між бічними крайніми ділянками і мають множину перших елементів, розташованих між ними, четверті елементи є, по суті, паралельними, проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою і мають множину других елементів, розташованих між ними, перші елементи армування, формовані як одне ціле з третіми і четвертими елементами. 6. Вібраційне сито за п. 5, в якому перші і другі елементи армування мають різні розміри. 7. Вібраційне сито за п. 5, в якому другі елементи мають товщину, більшу, ніж перші елементи. 8. Вібраційне сито за п. 5, в якому отвори мають розміри, що становлять від близько 0,044 мм до близько 4 мм між внутрішніми поверхнями перших елементів і від близько 0,088 мм до близько 60 мм між внутрішніми поверхнями других елементів. 9. Вібраційне сито за п. 5, в якому бічні крайні ділянки сформовані в U-подібні конфігурації. 10. Вібраційне сито за п. 5, в якому просіювальні отвори відхилені вниз між верхньою поверхнею і нижньою поверхнею. 11. Вібраційне сито за п. 5, в якому перші елементи мають, по суті, форму перевернутих трапецій. 12. Вібраційне сито за п. 5, в якому перші елементи армування являють собою щонайменше одне з арамідного волокна і натурального волокна. 13. Вібраційне сито за п. 12, в якому перший елемент армування являє собою арамідне волокно, яке являє собою щонайменше одне зі сплетеного багатопрядного волокна і витканого багатопрядного волокна, при цьому багатопрядне волокно просочене поліуретаном з утворенням зв'язку між першим елементом і волокном в ньому і зв'язку між другим елементом і волокном в ньому. 14. Вібраційне сито за п. 12, в якому елементи армування являють собою арамідне волокно, якеявляє собою щонайменше одне зі сплетеного і витканого багатопрядного волокна, причому волокна становлять від близько 55 деньє до близько 2840 деньє. 15. Вібраційне сито за п. 5, в якому треті і четверті елементи мають ділянку, що проходить вниз від нижньої поверхні корпусу. 16. Вібраційне сито за п. 5, в якому бічні крайні ділянки включають в себе відлитий елемент. 17. Вібраційне сито за п. 5, яке має відкриті області просіювання, що становлять більше сорока процентів. 18. Вібраційне сито за п. 5, що додатково містить п'яті і шості елементи, причому п'яті елементи є, по суті, паралельними і проходять поперечно між бічними крайніми ділянками, і шості елементи є, по суті, паралельними і проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою. 19. Вібраційне сито за п. 18, в якому щонайменше один з п'ятих і шостих елементів має товщину, більшу, ніж щонайменше один з третіх і четвертих елементів. 20. Вібраційне сито за п. 18, що додатково містить другий елемент армування, формований як одне ціле з п'ятими і шостими елементами. 21. Вібраційне сито за п. 18, в якому другі елементи армування являють собою щонайменше одне з арамідного волокна і натурального волокна. 22. Вібраційне сито за п. 21, в якому щонайменше один з перших і других елементів армування являє собою арамідне волокно, яке являє собою щонайменше одне зі сплетеного багатопрядного волокна і витканого багатопрядного волокна, при цьому багатопрядне волокно просочене поліуретаном з утворенням зв'язку між першим елементом і волокном в ньому і зв'язку між другим елементом і волокном в ньому. 23. Вібраційне сито за п. 18, в якому щонайменше один з п'ятих і шостих елементів має ділянку, що проходить вниз від нижньої поверхні корпусу. 24. Вібраційне сито за п. 18, в якому шості елементи мають ділянку, що проходить вгору від верхньої поверхні корпусу. 25. Вібраційне сито за п. 24, в якому вказана ділянка, що проходить вгору, є, по суті, трикутною в поперечному перерізі з вершинами, виступаючими від нижньої поверхні корпусу. 26. Вібраційне сито, що містить гнучкий формований поліуретановий корпус, просіювальні отвори в корпусі, перші, по суті, паралельні гнучкі елементи, які утворюють протилежні сторони просіювальних отворів, другі, по суті, паралельні гнучкі елементи, які утворюють протилежні сторони просіювальних отворів, причому перші елементи є, по суті, перпендикулярними другим елементам, треті елементи є, по суті, паралельними і мають множину перших елементів, розташованих між ними, четверті елементи є, по суті, паралельними і мають множину других елементів між ними, елементи армування, формовані як одне ціле з кожними з третіх і четвертих елементів, бічні крайні ділянки, по суті, паралельні та розташовані на протилежних сторонах корпуса, між якими проходять треті елементи і елементи армування в них, перша і 6 UA 106423 C2 5 10 15 20 25 30 35 40 45 50 55 60 друга кінцеві ділянки, по суті, паралельні і розташовані на протилежних кінцях корпусу, між якими проходять четверті елементи і елементи армування в них, бічні ділянки, по суті, перпендикулярні кінцевим ділянкам. 27. Вібраційне сито за п. 26, в якому другі елементи мають товщину, більшу, ніж перші елементи. 28. Вібраційне сито за п. 26, в якому отвори мають розміри, що становлять від близько 0,044 мм до близько 4 мм між внутрішніми поверхнями перших елементів і від близько 0,088 мм до близько 60 мм між внутрішніми поверхнями других елементів. 29. Вібраційне сито за п. 26, в якому перші елементи армування являють собою щонайменше одне з арамідного волокна і натурального волокна. 30. Вібраційне сито за п. 29, в якому перший елемент армування являє собою арамідне волокно, яке являє собою щонайменше одне зі сплетеного багатопрядного волокна і витканого багатопрядного волокна, при цьому багатопрядне волокно просочене поліуретаном з утворенням зв'язку між першим елементом і волокном в ньому і зв'язку між другим елементом і волокном в ньому. 31. Вібраційне сито за п. 26, в якому отвори є видовженими з більшим розміром довжини вздовж сторін і між їх кінцями, ніж розміри ширини між сторонами і їх розміри довжини, що продовжуються в напрямку, поперечному бічним крайнім ділянкам. 32. Вібраційне сито за п. 26, що додатково містить формовані як одне ціле великі ребра і перші малі ребра, що проходять поперечно першим елементам, причому великі ребра мають ділянки, що проходять вгору вище верхньої поверхні, і формовані як одне ціле другі малі ребра, що проходять поперечно другим елементам, причому перші і другі малі ребра утворюють сіткову опорну структуру, що підтримує отвори. 33. Вібраційне сито за п. 26, в якому елементи армування в щонайменше одних з третіх і четвертих елементах являють собою одиночне арамідне волокно. 34. Вібраційне сито за п. 26, в якому просіювальні отвори відхилені вниз між верхньою поверхнею і нижньою поверхнею. 35. Вібраційне сито, що містить гнучкий формований поліуретановий корпус, що має, по суті, паралельні бічні крайні ділянки, розташовані на протилежних кінцях корпусу, нижню крайню ділянку, по суті, перпендикулярну бічним крайнім ділянкам, верхню крайню ділянку, по суті, перпендикулярну бічним крайнім ділянкам, і протилежну нижню крайню ділянку, верхню поверхню, нижню поверхню, перші і другі елементи, які утворюють просіювальні отвори, причому перші елементи проходять між бічними крайніми ділянками і другі елементи проходять між нижньою крайньою ділянкою і верхньою крайньою ділянкою, елементи армування, формовані як одне ціле з першими і другими елементами. 36. Вібраційне сито за п. 35, в якому отвори мають розміри, що становлять від близько 0,044 мм до близько 4 мм між внутрішніми поверхнями перших елементів і від близько 0,088 мм до близько 60 мм між внутрішніми поверхнями других елементів. 37. Вібраційне сито за п. 35, в якому просіювальні отвори відхилені вниз між верхньою поверхнею і нижньою поверхнею. 38. Вібраційне сито за п. 35, в якому елементи армування являють собою щонайменше одне з арамідного волокна і натурального волокна. 39. Вібраційне сито за п. 35, в якому елемент армування являє собою арамідне волокно, яке являє собою щонайменше одне зі сплетеного багатопрядного волокна і витканого багатопрядного волокна, при цьому багатопрядне волокно просочене поліуретаном з утворенням зв'язку між першим елементом і волокном в ньому і зв'язку між другим елементом і волокном в ньому. 40. Спосіб виготовлення вібраційного сита, що містить наступні етапи: виготовлення форми для виготовлення вібраційного сита, що має гнучкий формований поліуретановий корпус; установлення елементів армування у вказаній формі, при цьому структурні елементи виконані формованими як одне ціле з корпусом; заповнення форми поліуретаном; і утворення вібраційного сита, що має, по суті, паралельні бічні крайні ділянки, розташовані на протилежних кінцях корпусу, нижню крайню ділянку, по суті, перпендикулярну бічним крайнім ділянкам, верхню крайню ділянку, по суті, перпендикулярну бічним крайнім ділянкам і протилежну нижній крайній ділянці, верхню поверхню, нижню поверхню, перші і другі елементи, які утворюють просіювальні отвори, причому перші елементи проходять між бічними крайніми ділянками, і другі елементи проходять між нижньою крайньою ділянкою і верхньою крайньою ділянкою, треті і четверті елементи, що мають товщину, більшу, ніж перші і другі елементи, 7 UA 106423 C2 5 причому треті елементи, по суті, є паралельними, проходять поперечно між бічними крайніми ділянками і мають множину перших елементів, розташованих між ними, четверті елементи є, по суті, паралельними, проходять поперечно між нижньою крайньою ділянкою і верхньою крайньою ділянкою і мають множину других елементів, розташованих між ними, і елементи армування, формовані як одне ціле з третіми і четвертими елементами. 8 UA 106423 C2 9 UA 106423 C2 10 UA 106423 C2 11 UA 106423 C2 12 UA 106423 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
