Вібраційне сито для очищення бурового розчину

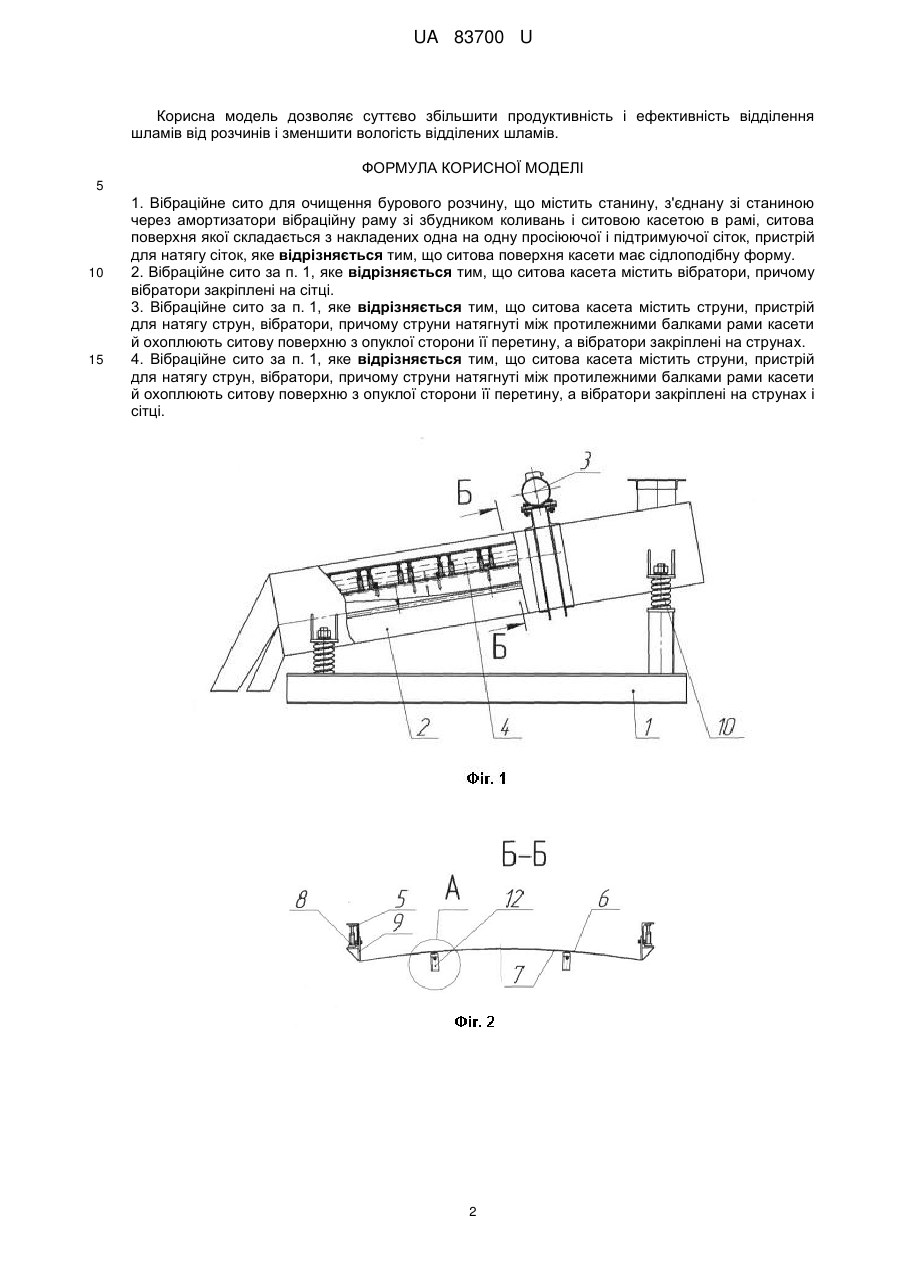

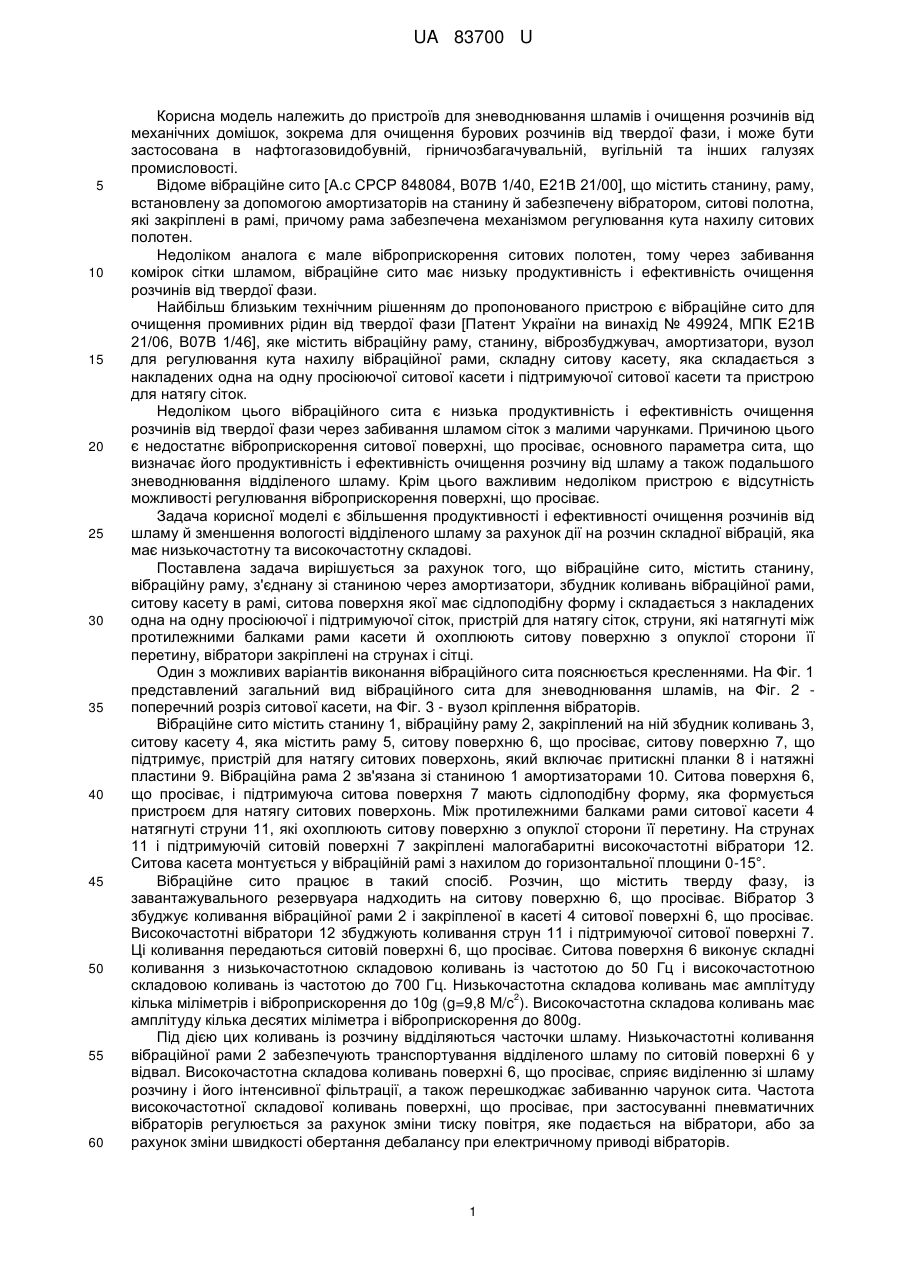

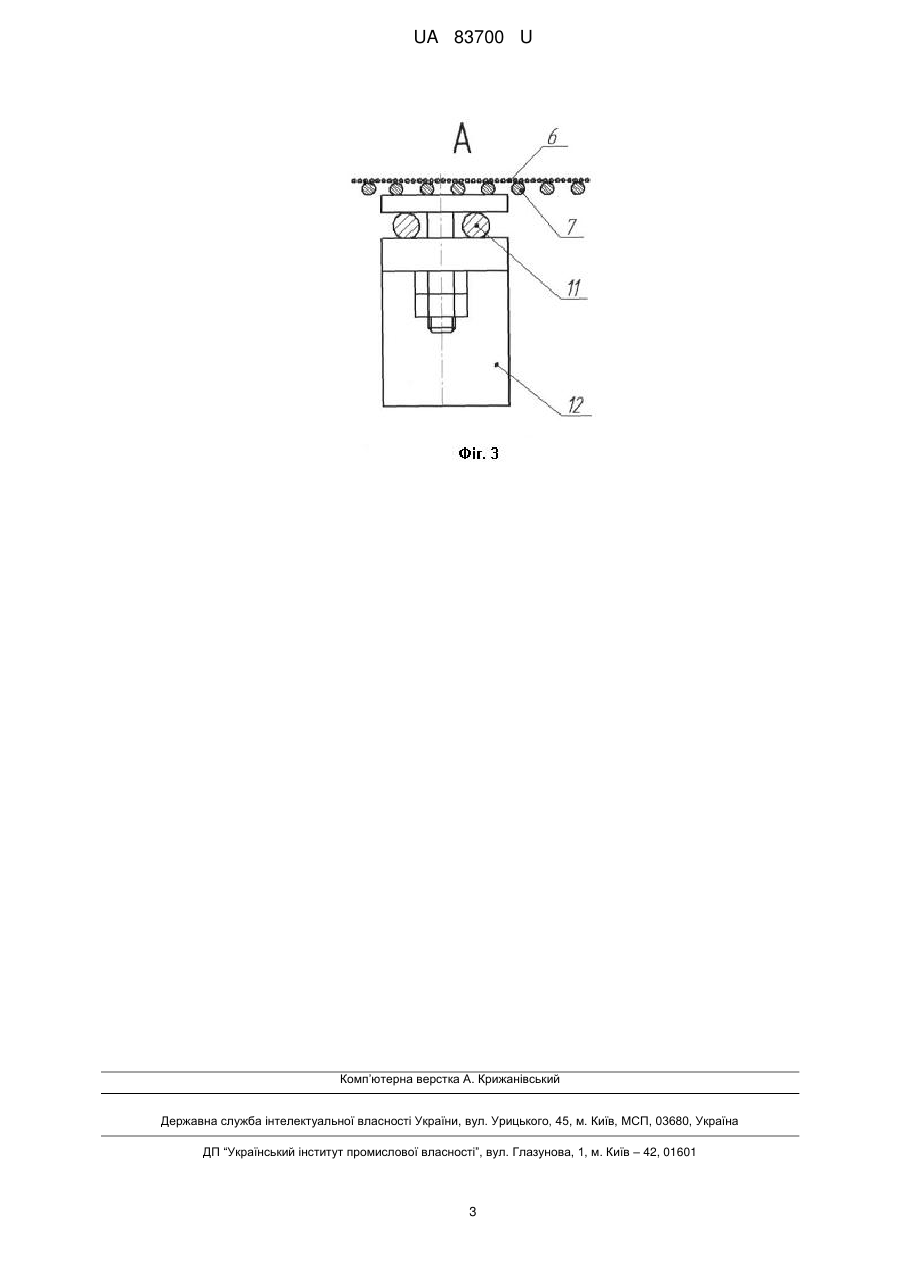

Реферат: Вібраційне сито для очищення бурового розчину містить станину, з'єднану зі станиною через амортизатори вібраційну раму зі збудником коливань і ситовою касетою в рамі, ситова поверхня якої складається з накладених одна на одну просіюючої і підтримуючої сіток, пристрій для натягу сіток. Ситова поверхня касети має сідлоподібну форму. UA 83700 U (54) ВІБРАЦІЙНЕ СИТО ДЛЯ ОЧИЩЕННЯ БУРОВОГО РОЗЧИНУ UA 83700 U UA 83700 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для зневоднювання шламів і очищення розчинів від механічних домішок, зокрема для очищення бурових розчинів від твердої фази, і може бути застосована в нафтогазовидобувній, гірничозбагачувальній, вугільній та інших галузях промисловості. Відоме вібраційне сито [А.с СРСР 848084, В07В 1/40, Е21В 21/00], що містить станину, раму, встановлену за допомогою амортизаторів на станину й забезпечену вібратором, ситові полотна, які закріплені в рамі, причому рама забезпечена механізмом регулювання кута нахилу ситових полотен. Недоліком аналога є мале віброприскорення ситових полотен, тому через забивання комірок сітки шламом, вібраційне сито має низьку продуктивність і ефективність очищення розчинів від твердої фази. Найбільш близьким технічним рішенням до пропонованого пристрою є вібраційне сито для очищення промивних рідин від твердої фази [Патент України на винахід № 49924, МПК Е21В 21/06, В07В 1/46], яке містить вібраційну раму, станину, віброзбуджувач, амортизатори, вузол для регулювання кута нахилу вібраційної рами, складну ситову касету, яка складається з накладених одна на одну просіюючої ситової касети і підтримуючої ситової касети та пристрою для натягу сіток. Недоліком цього вібраційного сита є низька продуктивність і ефективність очищення розчинів від твердої фази через забивання шламом сіток з малими чарунками. Причиною цього є недостатнє віброприскорення ситової поверхні, що просіває, основного параметра сита, що визначає його продуктивність і ефективність очищення розчину від шламу а також подальшого зневоднювання відділеного шламу. Крім цього важливим недоліком пристрою є відсутність можливості регулювання віброприскорення поверхні, що просіває. Задача корисної моделі є збільшення продуктивності і ефективності очищення розчинів від шламу й зменшення вологості відділеного шламу за рахунок дії на розчин складної вібрацій, яка має низькочастотну та високочастотну складові. Поставлена задача вирішується за рахунок того, що вібраційне сито, містить станину, вібраційну раму, з'єднану зі станиною через амортизатори, збудник коливань вібраційної рами, ситову касету в рамі, ситова поверхня якої має сідлоподібну форму і складається з накладених одна на одну просіюючої і підтримуючої сіток, пристрій для натягу сіток, струни, які натягнуті між протилежними балками рами касети й охоплюють ситову поверхню з опуклої сторони її перетину, вібратори закріплені на струнах і сітці. Один з можливих варіантів виконання вібраційного сита пояснюється кресленнями. На Фіг. 1 представлений загальний вид вібраційного сита для зневоднювання шламів, на Фіг. 2 поперечний розріз ситової касети, на Фіг. 3 - вузол кріплення вібраторів. Вібраційне сито містить станину 1, вібраційну раму 2, закріплений на ній збудник коливань 3, ситову касету 4, яка містить раму 5, ситову поверхню 6, що просіває, ситову поверхню 7, що підтримує, пристрій для натягу ситових поверхонь, який включає притискні планки 8 і натяжні пластини 9. Вібраційна рама 2 зв'язана зі станиною 1 амортизаторами 10. Ситова поверхня 6, що просіває, і підтримуюча ситова поверхня 7 мають сідлоподібну форму, яка формується пристроєм для натягу ситових поверхонь. Між протилежними балками рами ситової касети 4 натягнуті струни 11, які охоплюють ситову поверхню з опуклої сторони її перетину. На струнах 11 і підтримуючій ситовій поверхні 7 закріплені малогабаритні високочастотні вібратори 12. Ситова касета монтується у вібраційній рамі з нахилом до горизонтальної площини 0-15°. Вібраційне сито працює в такий спосіб. Розчин, що містить тверду фазу, із завантажувального резервуара надходить на ситову поверхню 6, що просіває. Вібратор 3 збуджує коливання вібраційної рами 2 і закріпленої в касеті 4 ситової поверхні 6, що просіває. Високочастотні вібратори 12 збуджують коливання струн 11 і підтримуючої ситової поверхні 7. Ці коливання передаються ситовій поверхні 6, що просіває. Ситова поверхня 6 виконує складні коливання з низькочастотною складовою коливань із частотою до 50 Гц і високочастотною складовою коливань із частотою до 700 Гц. Низькочастотна складова коливань має амплітуду 2 кілька міліметрів і віброприскорення до 10g (g=9,8 M/c ). Високочастотна складова коливань має амплітуду кілька десятих міліметра і віброприскорення до 800g. Під дією цих коливань із розчину відділяються часточки шламу. Низькочастотні коливання вібраційної рами 2 забезпечують транспортування відділеного шламу по ситовій поверхні 6 у відвал. Високочастотна складова коливань поверхні 6, що просіває, сприяє виділенню зі шламу розчину і його інтенсивної фільтрації, а також перешкоджає забиванню чарунок сита. Частота високочастотної складової коливань поверхні, що просіває, при застосуванні пневматичних вібраторів регулюється за рахунок зміни тиску повітря, яке подається на вібратори, або за рахунок зміни швидкості обертання дебалансу при електричному приводі вібраторів. 1 UA 83700 U Корисна модель дозволяє суттєво збільшити продуктивність і ефективність відділення шламів від розчинів і зменшити вологість відділених шламів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Вібраційне сито для очищення бурового розчину, що містить станину, з'єднану зі станиною через амортизатори вібраційну раму зі збудником коливань і ситовою касетою в рамі, ситова поверхня якої складається з накладених одна на одну просіюючої і підтримуючої сіток, пристрій для натягу сіток, яке відрізняється тим, що ситова поверхня касети має сідлоподібну форму. 2. Вібраційне сито за п. 1, яке відрізняється тим, що ситова касета містить вібратори, причому вібратори закріплені на сітці. 3. Вібраційне сито за п. 1, яке відрізняється тим, що ситова касета містить струни, пристрій для натягу струн, вібратори, причому струни натягнуті між протилежними балками рами касети й охоплюють ситову поверхню з опуклої сторони її перетину, а вібратори закріплені на струнах. 4. Вібраційне сито за п. 1, яке відрізняється тим, що ситова касета містить струни, пристрій для натягу струн, вібратори, причому струни натягнуті між протилежними балками рами касети й охоплюють ситову поверхню з опуклої сторони її перетину, а вібратори закріплені на струнах і сітці. 2 UA 83700 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
