Електронний пристрій для одержання пари

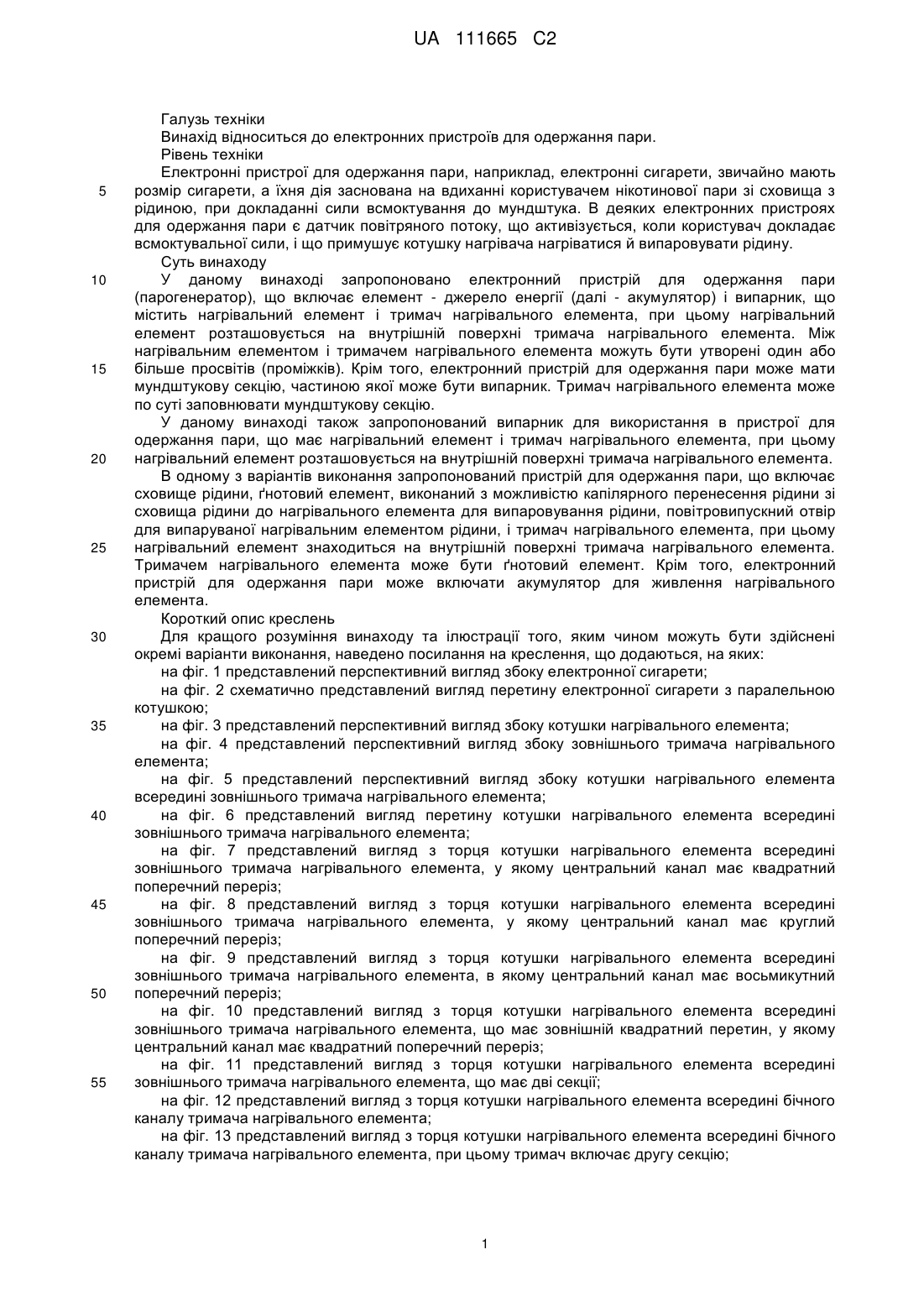

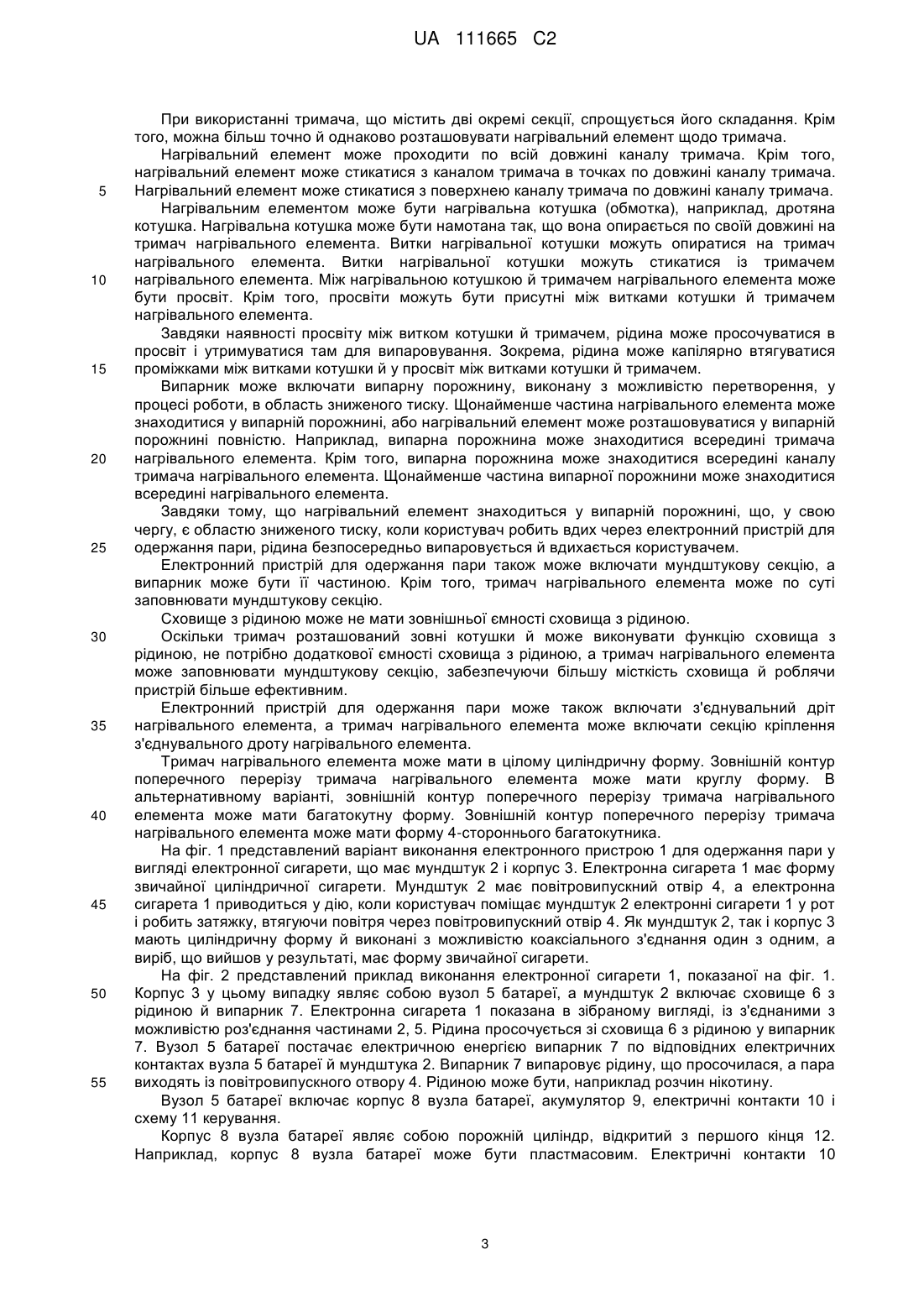

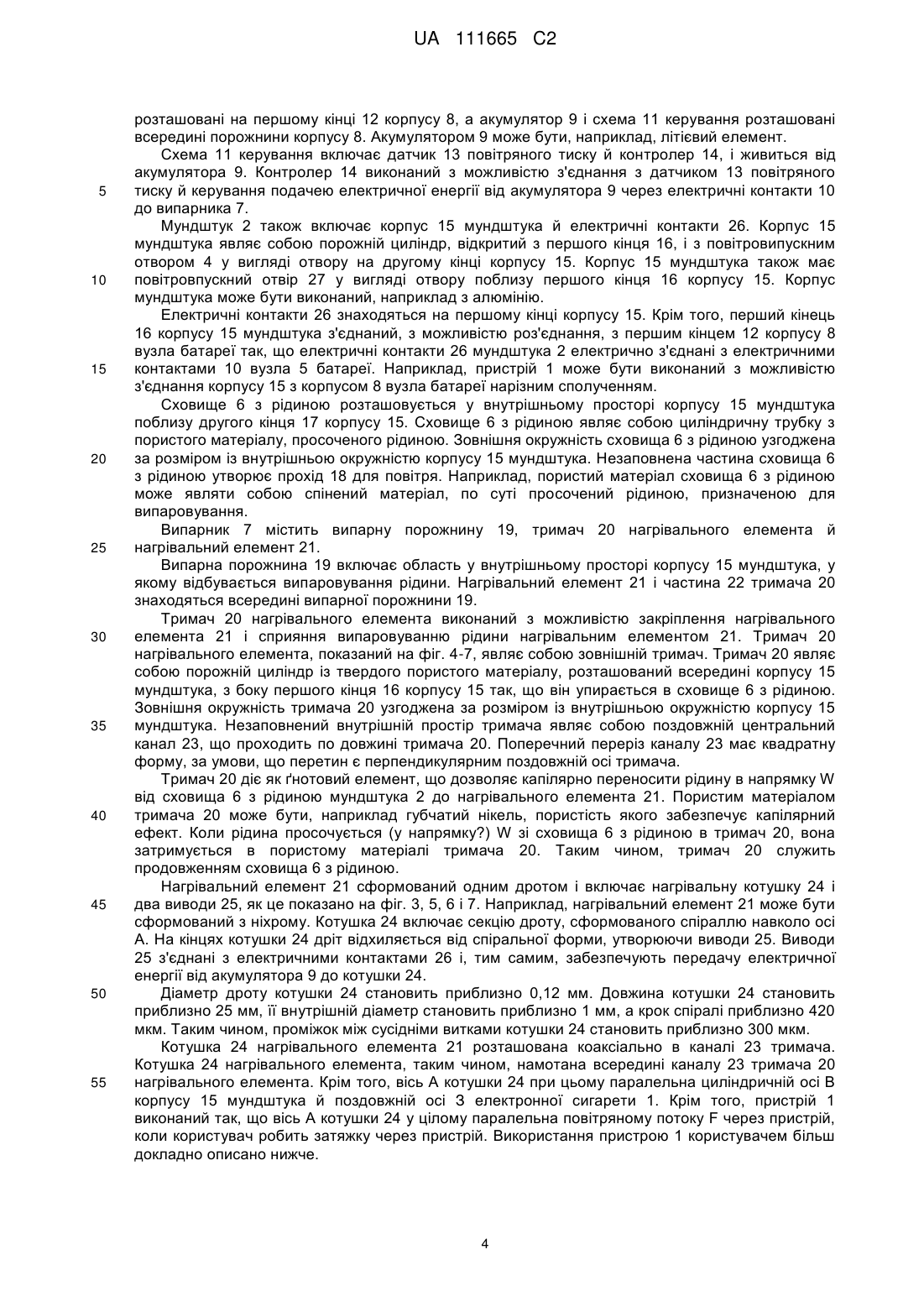

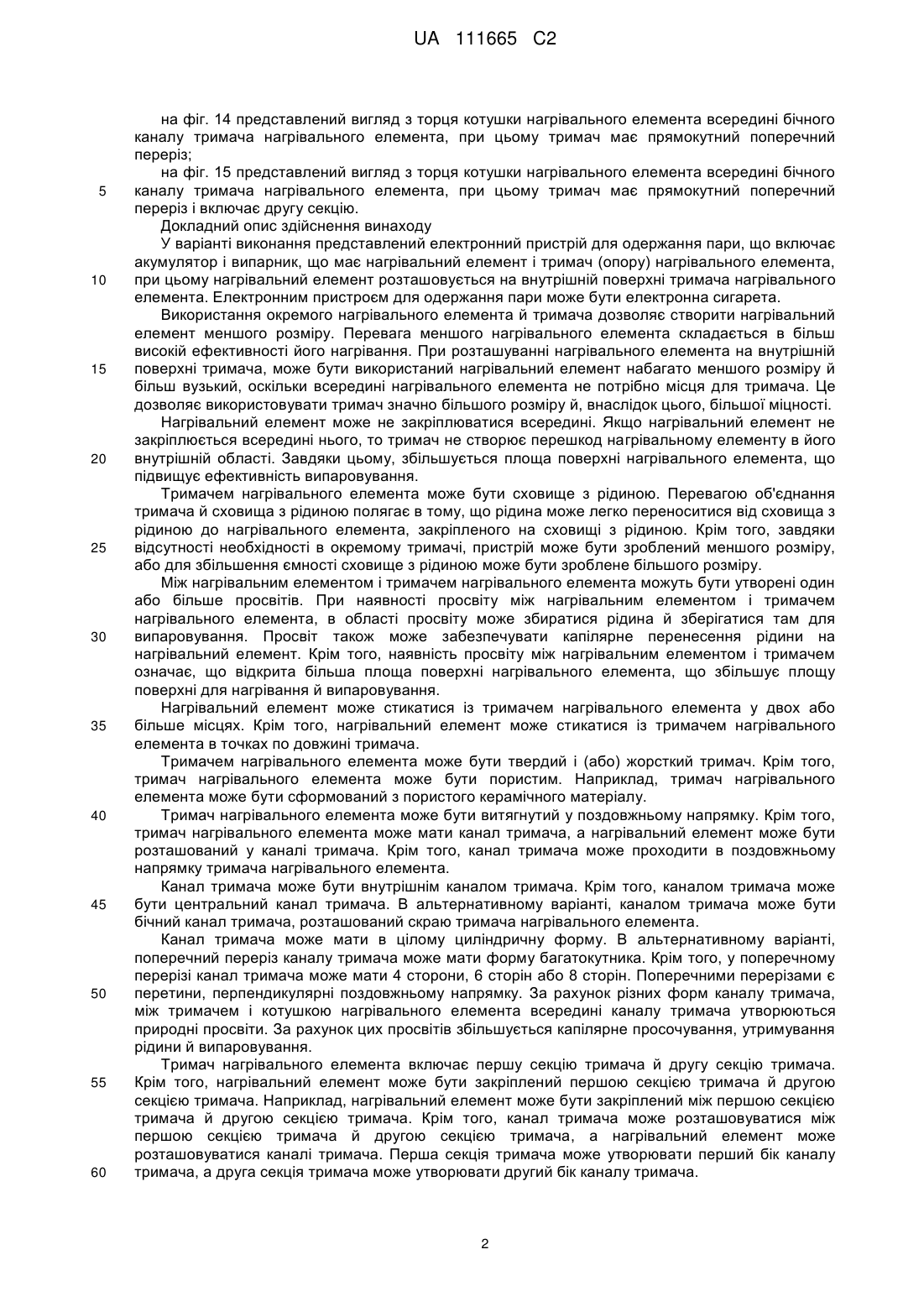

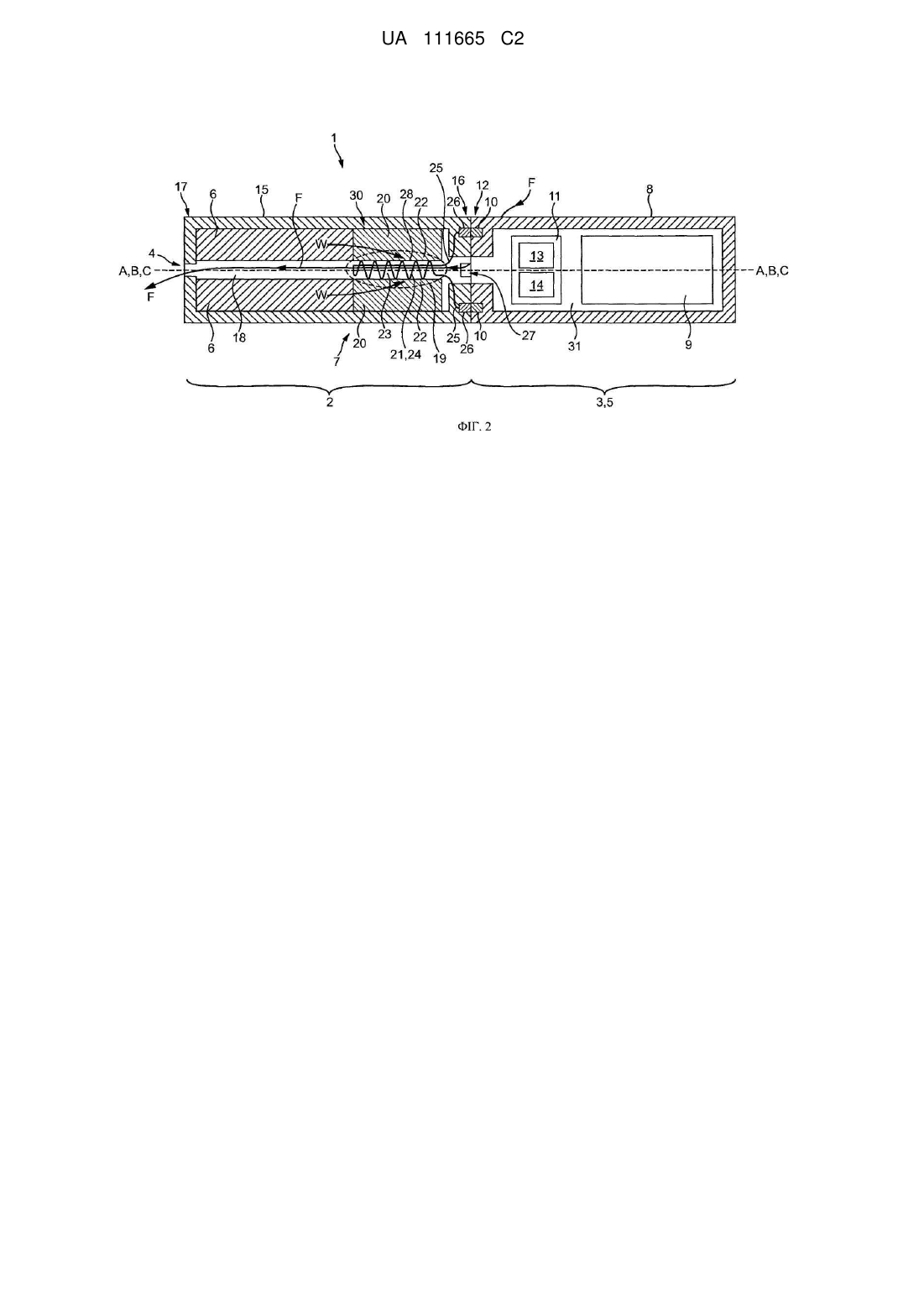

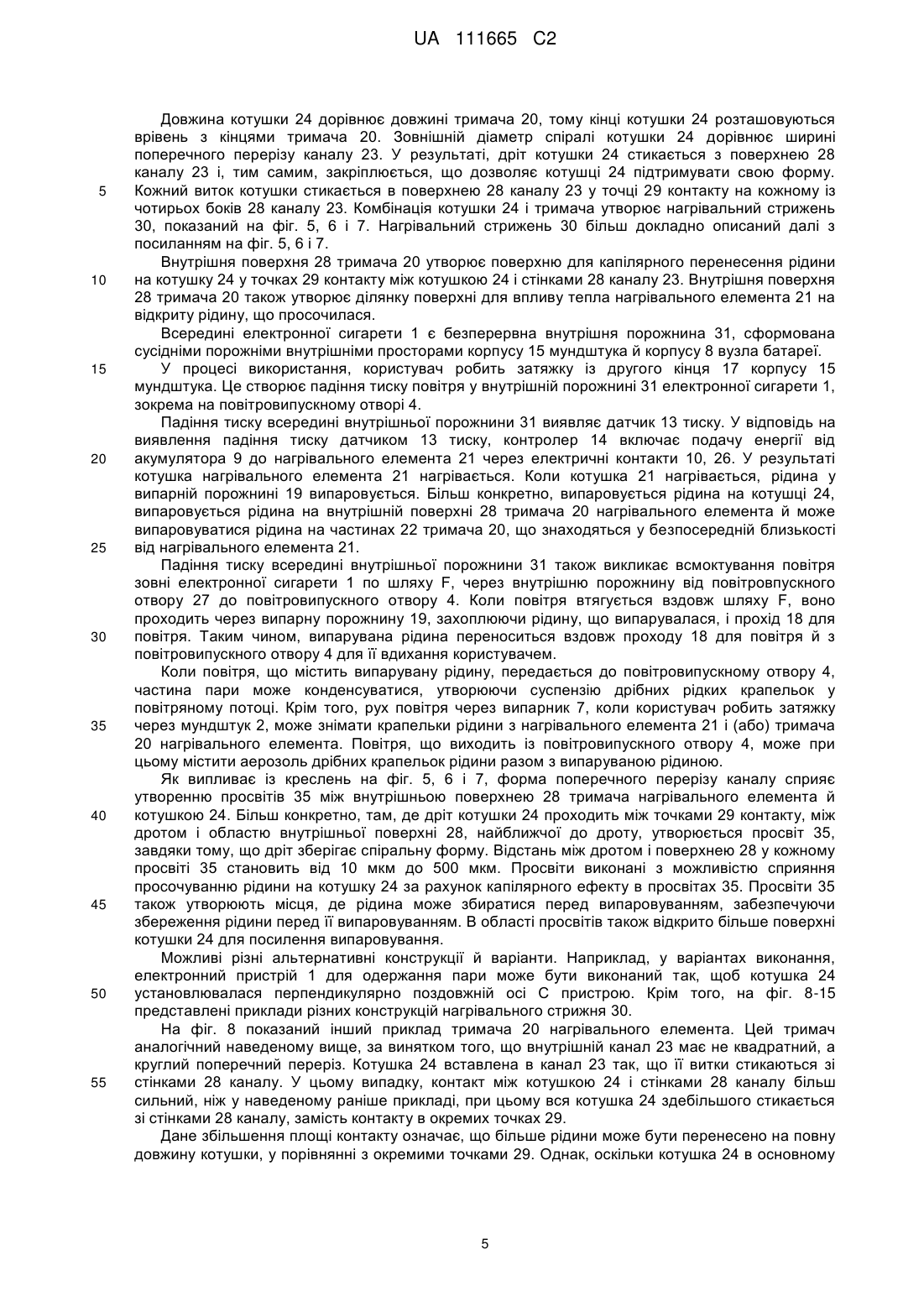

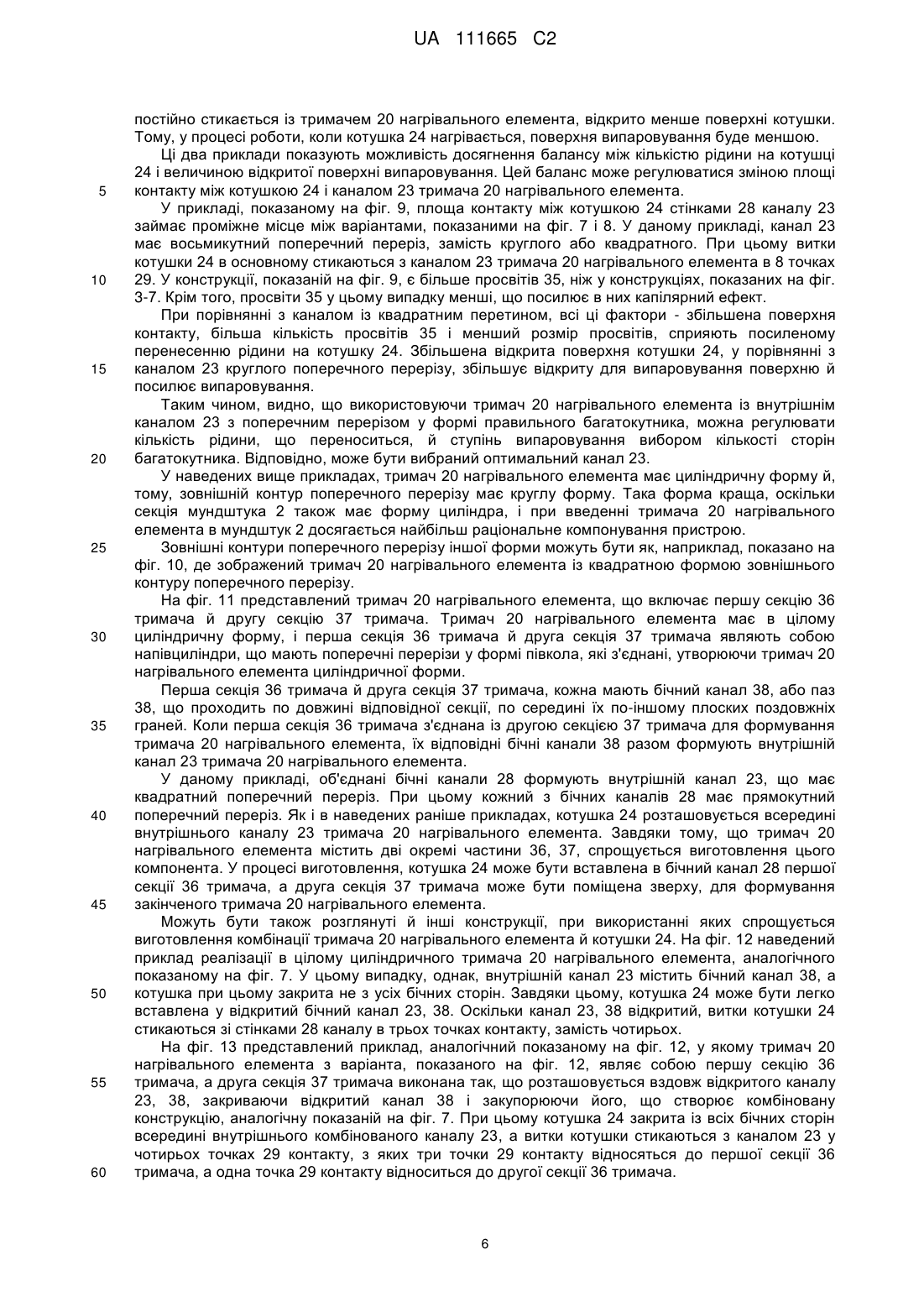

Реферат: У заявці описаний електронний пристрій (1) для одержання пари, що включає акумулятор (9) і випарник (7), що має нагрівальний елемент (21) і тримач (20) нагрівального елемента, при цьому нагрівальний елемент (21) розташований у внутрішній поверхні тримача (20) нагрівального елемента. UA 111665 C2 (12) UA 111665 C2 UA 111665 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Винахід відноситься до електронних пристроїв для одержання пари. Рівень техніки Електронні пристрої для одержання пари, наприклад, електронні сигарети, звичайно мають розмір сигарети, а їхня дія заснована на вдиханні користувачем нікотинової пари зі сховища з рідиною, при докладанні сили всмоктування до мундштука. В деяких електронних пристроях для одержання пари є датчик повітряного потоку, що активізується, коли користувач докладає всмоктувальної сили, і що примушує котушку нагрівача нагріватися й випаровувати рідину. Суть винаходу У даному винаході запропоновано електронний пристрій для одержання пари (парогенератор), що включає елемент - джерело енергії (далі - акумулятор) і випарник, що містить нагрівальний елемент і тримач нагрівального елемента, при цьому нагрівальний елемент розташовується на внутрішній поверхні тримача нагрівального елемента. Між нагрівальним елементом і тримачем нагрівального елемента можуть бути утворені один або більше просвітів (проміжків). Крім того, електронний пристрій для одержання пари може мати мундштукову секцію, частиною якої може бути випарник. Тримач нагрівального елемента може по суті заповнювати мундштукову секцію. У даному винаході також запропонований випарник для використання в пристрої для одержання пари, що має нагрівальний елемент і тримач нагрівального елемента, при цьому нагрівальний елемент розташовується на внутрішній поверхні тримача нагрівального елемента. В одному з варіантів виконання запропонований пристрій для одержання пари, що включає сховище рідини, ґнотовий елемент, виконаний з можливістю капілярного перенесення рідини зі сховища рідини до нагрівального елемента для випаровування рідини, повітровипускний отвір для випаруваної нагрівальним елементом рідини, і тримач нагрівального елемента, при цьому нагрівальний елемент знаходиться на внутрішній поверхні тримача нагрівального елемента. Тримачем нагрівального елемента може бути ґнотовий елемент. Крім того, електронний пристрій для одержання пари може включати акумулятор для живлення нагрівального елемента. Короткий опис креслень Для кращого розуміння винаходу та ілюстрації того, яким чином можуть бути здійснені окремі варіанти виконання, наведено посилання на креслення, що додаються, на яких: на фіг. 1 представлений перспективний вигляд збоку електронної сигарети; на фіг. 2 схематично представлений вигляд перетину електронної сигарети з паралельною котушкою; на фіг. 3 представлений перспективний вигляд збоку котушки нагрівального елемента; на фіг. 4 представлений перспективний вигляд збоку зовнішнього тримача нагрівального елемента; на фіг. 5 представлений перспективний вигляд збоку котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента; на фіг. 6 представлений вигляд перетину котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента; на фіг. 7 представлений вигляд з торця котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента, у якому центральний канал має квадратний поперечний переріз; на фіг. 8 представлений вигляд з торця котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента, у якому центральний канал має круглий поперечний переріз; на фіг. 9 представлений вигляд з торця котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента, в якому центральний канал має восьмикутний поперечний переріз; на фіг. 10 представлений вигляд з торця котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента, що має зовнішній квадратний перетин, у якому центральний канал має квадратний поперечний переріз; на фіг. 11 представлений вигляд з торця котушки нагрівального елемента всередині зовнішнього тримача нагрівального елемента, що має дві секції; на фіг. 12 представлений вигляд з торця котушки нагрівального елемента всередині бічного каналу тримача нагрівального елемента; на фіг. 13 представлений вигляд з торця котушки нагрівального елемента всередині бічного каналу тримача нагрівального елемента, при цьому тримач включає другу секцію; 1 UA 111665 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 14 представлений вигляд з торця котушки нагрівального елемента всередині бічного каналу тримача нагрівального елемента, при цьому тримач має прямокутний поперечний переріз; на фіг. 15 представлений вигляд з торця котушки нагрівального елемента всередині бічного каналу тримача нагрівального елемента, при цьому тримач має прямокутний поперечний переріз і включає другу секцію. Докладний опис здійснення винаходу У варіанті виконання представлений електронний пристрій для одержання пари, що включає акумулятор і випарник, що має нагрівальний елемент і тримач (опору) нагрівального елемента, при цьому нагрівальний елемент розташовується на внутрішній поверхні тримача нагрівального елемента. Електронним пристроєм для одержання пари може бути електронна сигарета. Використання окремого нагрівального елемента й тримача дозволяє створити нагрівальний елемент меншого розміру. Перевага меншого нагрівального елемента складається в більш високій ефективності його нагрівання. При розташуванні нагрівального елемента на внутрішній поверхні тримача, може бути використаний нагрівальний елемент набагато меншого розміру й більш вузький, оскільки всередині нагрівального елемента не потрібно місця для тримача. Це дозволяє використовувати тримач значно більшого розміру й, внаслідок цього, більшої міцності. Нагрівальний елемент може не закріплюватися всередині. Якщо нагрівальний елемент не закріплюється всередині нього, то тримач не створює перешкод нагрівальному елементу в його внутрішній області. Завдяки цьому, збільшується площа поверхні нагрівального елемента, що підвищує ефективність випаровування. Тримачем нагрівального елемента може бути сховище з рідиною. Перевагою об'єднання тримача й сховища з рідиною полягає в тому, що рідина може легко переноситися від сховища з рідиною до нагрівального елемента, закріпленого на сховищі з рідиною. Крім того, завдяки відсутності необхідності в окремому тримачі, пристрій може бути зроблений меншого розміру, або для збільшення ємності сховище з рідиною може бути зроблене більшого розміру. Між нагрівальним елементом і тримачем нагрівального елемента можуть бути утворені один або більше просвітів. При наявності просвіту між нагрівальним елементом і тримачем нагрівального елемента, в області просвіту може збиратися рідина й зберігатися там для випаровування. Просвіт також може забезпечувати капілярне перенесення рідини на нагрівальний елемент. Крім того, наявність просвіту між нагрівальним елементом і тримачем означає, що відкрита більша площа поверхні нагрівального елемента, що збільшує площу поверхні для нагрівання й випаровування. Нагрівальний елемент може стикатися із тримачем нагрівального елемента у двох або більше місцях. Крім того, нагрівальний елемент може стикатися із тримачем нагрівального елемента в точках по довжині тримача. Тримачем нагрівального елемента може бути твердий і (або) жорсткий тримач. Крім того, тримач нагрівального елемента може бути пористим. Наприклад, тримач нагрівального елемента може бути сформований з пористого керамічного матеріалу. Тримач нагрівального елемента може бути витягнутий у поздовжньому напрямку. Крім того, тримач нагрівального елемента може мати канал тримача, а нагрівальний елемент може бути розташований у каналі тримача. Крім того, канал тримача може проходити в поздовжньому напрямку тримача нагрівального елемента. Канал тримача може бути внутрішнім каналом тримача. Крім того, каналом тримача може бути центральний канал тримача. В альтернативному варіанті, каналом тримача може бути бічний канал тримача, розташований скраю тримача нагрівального елемента. Канал тримача може мати в цілому циліндричну форму. В альтернативному варіанті, поперечний переріз каналу тримача може мати форму багатокутника. Крім того, у поперечному перерізі канал тримача може мати 4 сторони, 6 сторін або 8 сторін. Поперечними перерізами є перетини, перпендикулярні поздовжньому напрямку. За рахунок різних форм каналу тримача, між тримачем і котушкою нагрівального елемента всередині каналу тримача утворюються природні просвіти. За рахунок цих просвітів збільшується капілярне просочування, утримування рідини й випаровування. Тримач нагрівального елемента включає першу секцію тримача й другу секцію тримача. Крім того, нагрівальний елемент може бути закріплений першою секцією тримача й другою секцією тримача. Наприклад, нагрівальний елемент може бути закріплений між першою секцією тримача й другою секцією тримача. Крім того, канал тримача може розташовуватися між першою секцією тримача й другою секцією тримача, а нагрівальний елемент може розташовуватися каналі тримача. Перша секція тримача може утворювати перший бік каналу тримача, а друга секція тримача може утворювати другий бік каналу тримача. 2 UA 111665 C2 5 10 15 20 25 30 35 40 45 50 55 При використанні тримача, що містить дві окремі секції, спрощується його складання. Крім того, можна більш точно й однаково розташовувати нагрівальний елемент щодо тримача. Нагрівальний елемент може проходити по всій довжині каналу тримача. Крім того, нагрівальний елемент може стикатися з каналом тримача в точках по довжині каналу тримача. Нагрівальний елемент може стикатися з поверхнею каналу тримача по довжині каналу тримача. Нагрівальним елементом може бути нагрівальна котушка (обмотка), наприклад, дротяна котушка. Нагрівальна котушка може бути намотана так, що вона опирається по своїй довжині на тримач нагрівального елемента. Витки нагрівальної котушки можуть опиратися на тримач нагрівального елемента. Витки нагрівальної котушки можуть стикатися із тримачем нагрівального елемента. Між нагрівальною котушкою й тримачем нагрівального елемента може бути просвіт. Крім того, просвіти можуть бути присутні між витками котушки й тримачем нагрівального елемента. Завдяки наявності просвіту між витком котушки й тримачем, рідина може просочуватися в просвіт і утримуватися там для випаровування. Зокрема, рідина може капілярно втягуватися проміжками між витками котушки й у просвіт між витками котушки й тримачем. Випарник може включати випарну порожнину, виконану з можливістю перетворення, у процесі роботи, в область зниженого тиску. Щонайменше частина нагрівального елемента може знаходитися у випарній порожнині, або нагрівальний елемент може розташовуватися у випарній порожнині повністю. Наприклад, випарна порожнина може знаходитися всередині тримача нагрівального елемента. Крім того, випарна порожнина може знаходитися всередині каналу тримача нагрівального елемента. Щонайменше частина випарної порожнини може знаходитися всередині нагрівального елемента. Завдяки тому, що нагрівальний елемент знаходиться у випарній порожнині, що, у свою чергу, є областю зниженого тиску, коли користувач робить вдих через електронний пристрій для одержання пари, рідина безпосередньо випаровується й вдихається користувачем. Електронний пристрій для одержання пари також може включати мундштукову секцію, а випарник може бути її частиною. Крім того, тримач нагрівального елемента може по суті заповнювати мундштукову секцію. Сховище з рідиною може не мати зовнішньої ємності сховища з рідиною. Оскільки тримач розташований зовні котушки й може виконувати функцію сховища з рідиною, не потрібно додаткової ємності сховища з рідиною, а тримач нагрівального елемента може заповнювати мундштукову секцію, забезпечуючи більшу місткість сховища й роблячи пристрій більше ефективним. Електронний пристрій для одержання пари може також включати з'єднувальний дріт нагрівального елемента, а тримач нагрівального елемента може включати секцію кріплення з'єднувального дроту нагрівального елемента. Тримач нагрівального елемента може мати в цілому циліндричну форму. Зовнішній контур поперечного перерізу тримача нагрівального елемента може мати круглу форму. В альтернативному варіанті, зовнішній контур поперечного перерізу тримача нагрівального елемента може мати багатокутну форму. Зовнішній контур поперечного перерізу тримача нагрівального елемента може мати форму 4-стороннього багатокутника. На фіг. 1 представлений варіант виконання електронного пристрою 1 для одержання пари у вигляді електронної сигарети, що має мундштук 2 і корпус 3. Електронна сигарета 1 має форму звичайної циліндричної сигарети. Мундштук 2 має повітровипускний отвір 4, а електронна сигарета 1 приводиться у дію, коли користувач поміщає мундштук 2 електронні сигарети 1 у рот і робить затяжку, втягуючи повітря через повітровипускний отвір 4. Як мундштук 2, так і корпус 3 мають циліндричну форму й виконані з можливістю коаксіального з'єднання один з одним, а виріб, що вийшов у результаті, має форму звичайної сигарети. На фіг. 2 представлений приклад виконання електронної сигарети 1, показаної на фіг. 1. Корпус 3 у цьому випадку являє собою вузол 5 батареї, а мундштук 2 включає сховище 6 з рідиною й випарник 7. Електронна сигарета 1 показана в зібраному вигляді, із з'єднаними з можливістю роз'єднання частинами 2, 5. Рідина просочується зі сховища 6 з рідиною у випарник 7. Вузол 5 батареї постачає електричною енергією випарник 7 по відповідних електричних контактах вузла 5 батареї й мундштука 2. Випарник 7 випаровує рідину, що просочилася, а пара виходять із повітровипускного отвору 4. Рідиною може бути, наприклад розчин нікотину. Вузол 5 батареї включає корпус 8 вузла батареї, акумулятор 9, електричні контакти 10 і схему 11 керування. Корпус 8 вузла батареї являє собою порожній циліндр, відкритий з першого кінця 12. Наприклад, корпус 8 вузла батареї може бути пластмасовим. Електричні контакти 10 3 UA 111665 C2 5 10 15 20 25 30 35 40 45 50 55 розташовані на першому кінці 12 корпусу 8, а акумулятор 9 і схема 11 керування розташовані всередині порожнини корпусу 8. Акумулятором 9 може бути, наприклад, літієвий елемент. Схема 11 керування включає датчик 13 повітряного тиску й контролер 14, і живиться від акумулятора 9. Контролер 14 виконаний з можливістю з'єднання з датчиком 13 повітряного тиску й керування подачею електричної енергії від акумулятора 9 через електричні контакти 10 до випарника 7. Мундштук 2 також включає корпус 15 мундштука й електричні контакти 26. Корпус 15 мундштука являє собою порожній циліндр, відкритий з першого кінця 16, і з повітровипускним отвором 4 у вигляді отвору на другому кінці корпусу 15. Корпус 15 мундштука також має повітровпускний отвір 27 у вигляді отвору поблизу першого кінця 16 корпусу 15. Корпус мундштука може бути виконаний, наприклад з алюмінію. Електричні контакти 26 знаходяться на першому кінці корпусу 15. Крім того, перший кінець 16 корпусу 15 мундштука з'єднаний, з можливістю роз'єднання, з першим кінцем 12 корпусу 8 вузла батареї так, що електричні контакти 26 мундштука 2 електрично з'єднані з електричними контактами 10 вузла 5 батареї. Наприклад, пристрій 1 може бути виконаний з можливістю з'єднання корпусу 15 з корпусом 8 вузла батареї нарізним сполученням. Сховище 6 з рідиною розташовується у внутрішньому просторі корпусу 15 мундштука поблизу другого кінця 17 корпусу 15. Сховище 6 з рідиною являє собою циліндричну трубку з пористого матеріалу, просоченого рідиною. Зовнішня окружність сховища 6 з рідиною узгоджена за розміром із внутрішньою окружністю корпусу 15 мундштука. Незаповнена частина сховища 6 з рідиною утворює прохід 18 для повітря. Наприклад, пористий матеріал сховища 6 з рідиною може являти собою спінений матеріал, по суті просочений рідиною, призначеною для випаровування. Випарник 7 містить випарну порожнину 19, тримач 20 нагрівального елемента й нагрівальний елемент 21. Випарна порожнина 19 включає область у внутрішньому просторі корпусу 15 мундштука, у якому відбувається випаровування рідини. Нагрівальний елемент 21 і частина 22 тримача 20 знаходяться всередині випарної порожнини 19. Тримач 20 нагрівального елемента виконаний з можливістю закріплення нагрівального елемента 21 і сприяння випаровуванню рідини нагрівальним елементом 21. Тримач 20 нагрівального елемента, показаний на фіг. 4-7, являє собою зовнішній тримач. Тримач 20 являє собою порожній циліндр із твердого пористого матеріалу, розташований всередині корпусу 15 мундштука, з боку першого кінця 16 корпусу 15 так, що він упирається в сховище 6 з рідиною. Зовнішня окружність тримача 20 узгоджена за розміром із внутрішньою окружністю корпусу 15 мундштука. Незаповнений внутрішній простір тримача являє собою поздовжній центральний канал 23, що проходить по довжині тримача 20. Поперечний переріз каналу 23 має квадратну форму, за умови, що перетин є перпендикулярним поздовжній осі тримача. Тримач 20 діє як ґнотовий елемент, що дозволяє капілярно переносити рідину в напрямку W від сховища 6 з рідиною мундштука 2 до нагрівального елемента 21. Пористим матеріалом тримача 20 може бути, наприклад губчатий нікель, пористість якого забезпечує капілярний ефект. Коли рідина просочується (у напрямку?) W зі сховища 6 з рідиною в тримач 20, вона затримується в пористому матеріалі тримача 20. Таким чином, тримач 20 служить продовженням сховища 6 з рідиною. Нагрівальний елемент 21 сформований одним дротом і включає нагрівальну котушку 24 і два виводи 25, як це показано на фіг. 3, 5, 6 і 7. Наприклад, нагрівальний елемент 21 може бути сформований з ніхрому. Котушка 24 включає секцію дроту, сформованого спіраллю навколо осі А. На кінцях котушки 24 дріт відхиляється від спіральної форми, утворюючи виводи 25. Виводи 25 з'єднані з електричними контактами 26 і, тим самим, забезпечують передачу електричної енергії від акумулятора 9 до котушки 24. Діаметр дроту котушки 24 становить приблизно 0,12 мм. Довжина котушки 24 становить приблизно 25 мм, її внутрішній діаметр становить приблизно 1 мм, а крок спіралі приблизно 420 мкм. Таким чином, проміжок між сусідніми витками котушки 24 становить приблизно 300 мкм. Котушка 24 нагрівального елемента 21 розташована коаксіально в каналі 23 тримача. Котушка 24 нагрівального елемента, таким чином, намотана всередині каналу 23 тримача 20 нагрівального елемента. Крім того, вісь А котушки 24 при цьому паралельна циліндричній осі В корпусу 15 мундштука й поздовжній осі З електронної сигарети 1. Крім того, пристрій 1 виконаний так, що вісь А котушки 24 у цілому паралельна повітряному потоку F через пристрій, коли користувач робить затяжку через пристрій. Використання пристрою 1 користувачем більш докладно описано нижче. 4 UA 111665 C2 5 10 15 20 25 30 35 40 45 50 55 Довжина котушки 24 дорівнює довжині тримача 20, тому кінці котушки 24 розташовуються врівень з кінцями тримача 20. Зовнішній діаметр спіралі котушки 24 дорівнює ширині поперечного перерізу каналу 23. У результаті, дріт котушки 24 стикається з поверхнею 28 каналу 23 і, тим самим, закріплюється, що дозволяє котушці 24 підтримувати свою форму. Кожний виток котушки стикається в поверхнею 28 каналу 23 у точці 29 контакту на кожному із чотирьох боків 28 каналу 23. Комбінація котушки 24 і тримача утворює нагрівальний стрижень 30, показаний на фіг. 5, 6 і 7. Нагрівальний стрижень 30 більш докладно описаний далі з посиланням на фіг. 5, 6 і 7. Внутрішня поверхня 28 тримача 20 утворює поверхню для капілярного перенесення рідини на котушку 24 у точках 29 контакту між котушкою 24 і стінками 28 каналу 23. Внутрішня поверхня 28 тримача 20 також утворює ділянку поверхні для впливу тепла нагрівального елемента 21 на відкриту рідину, що просочилася. Всередині електронної сигарети 1 є безперервна внутрішня порожнина 31, сформована сусідніми порожніми внутрішніми просторами корпусу 15 мундштука й корпусу 8 вузла батареї. У процесі використання, користувач робить затяжку із другого кінця 17 корпусу 15 мундштука. Це створює падіння тиску повітря у внутрішній порожнині 31 електронної сигарети 1, зокрема на повітровипускному отворі 4. Падіння тиску всередині внутрішньої порожнини 31 виявляє датчик 13 тиску. У відповідь на виявлення падіння тиску датчиком 13 тиску, контролер 14 включає подачу енергії від акумулятора 9 до нагрівального елемента 21 через електричні контакти 10, 26. У результаті котушка нагрівального елемента 21 нагрівається. Коли котушка 21 нагрівається, рідина у випарній порожнині 19 випаровується. Більш конкретно, випаровується рідина на котушці 24, випаровується рідина на внутрішній поверхні 28 тримача 20 нагрівального елемента й може випаровуватися рідина на частинах 22 тримача 20, що знаходяться у безпосередній близькості від нагрівального елемента 21. Падіння тиску всередині внутрішньої порожнини 31 також викликає всмоктування повітря зовні електронної сигарети 1 по шляху F, через внутрішню порожнину від повітровпускного отвору 27 до повітровипускного отвору 4. Коли повітря втягується вздовж шляху F, воно проходить через випарну порожнину 19, захоплюючи рідину, що випарувалася, і прохід 18 для повітря. Таким чином, випарувана рідина переноситься вздовж проходу 18 для повітря й з повітровипускного отвору 4 для її вдихання користувачем. Коли повітря, що містить випарувану рідину, передається до повітровипускному отвору 4, частина пари може конденсуватися, утворюючи суспензію дрібних рідких крапельок у повітряному потоці. Крім того, рух повітря через випарник 7, коли користувач робить затяжку через мундштук 2, може знімати крапельки рідини з нагрівального елемента 21 і (або) тримача 20 нагрівального елемента. Повітря, що виходить із повітровипускного отвору 4, може при цьому містити аерозоль дрібних крапельок рідини разом з випаруваною рідиною. Як випливає із креслень на фіг. 5, 6 і 7, форма поперечного перерізу каналу сприяє утворенню просвітів 35 між внутрішньою поверхнею 28 тримача нагрівального елемента й котушкою 24. Більш конкретно, там, де дріт котушки 24 проходить між точками 29 контакту, між дротом і областю внутрішньої поверхні 28, найближчої до дроту, утворюється просвіт 35, завдяки тому, що дріт зберігає спіральну форму. Відстань між дротом і поверхнею 28 у кожному просвіті 35 становить від 10 мкм до 500 мкм. Просвіти виконані з можливістю сприяння просочуванню рідини на котушку 24 за рахунок капілярного ефекту в просвітах 35. Просвіти 35 також утворюють місця, де рідина може збиратися перед випаровуванням, забезпечуючи збереження рідини перед її випаровуванням. В області просвітів також відкрито більше поверхні котушки 24 для посилення випаровування. Можливі різні альтернативні конструкції й варіанти. Наприклад, у варіантах виконання, електронний пристрій 1 для одержання пари може бути виконаний так, щоб котушка 24 установлювалася перпендикулярно поздовжній осі С пристрою. Крім того, на фіг. 8-15 представлені приклади різних конструкцій нагрівального стрижня 30. На фіг. 8 показаний інший приклад тримача 20 нагрівального елемента. Цей тримач аналогічний наведеному вище, за винятком того, що внутрішній канал 23 має не квадратний, а круглий поперечний переріз. Котушка 24 вставлена в канал 23 так, що її витки стикаються зі стінками 28 каналу. У цьому випадку, контакт між котушкою 24 і стінками 28 каналу більш сильний, ніж у наведеному раніше прикладі, при цьому вся котушка 24 здебільшого стикається зі стінками 28 каналу, замість контакту в окремих точках 29. Дане збільшення площі контакту означає, що більше рідини може бути перенесено на повну довжину котушки, у порівнянні з окремими точками 29. Однак, оскільки котушка 24 в основному 5 UA 111665 C2 5 10 15 20 25 30 35 40 45 50 55 60 постійно стикається із тримачем 20 нагрівального елемента, відкрито менше поверхні котушки. Тому, у процесі роботи, коли котушка 24 нагрівається, поверхня випаровування буде меншою. Ці два приклади показують можливість досягнення балансу між кількістю рідини на котушці 24 і величиною відкритої поверхні випаровування. Цей баланс може регулюватися зміною площі контакту між котушкою 24 і каналом 23 тримача 20 нагрівального елемента. У прикладі, показаному на фіг. 9, площа контакту між котушкою 24 стінками 28 каналу 23 займає проміжне місце між варіантами, показаними на фіг. 7 і 8. У даному прикладі, канал 23 має восьмикутний поперечний переріз, замість круглого або квадратного. При цьому витки котушки 24 в основному стикаються з каналом 23 тримача 20 нагрівального елемента в 8 точках 29. У конструкції, показаній на фіг. 9, є більше просвітів 35, ніж у конструкціях, показаних на фіг. 3-7. Крім того, просвіти 35 у цьому випадку менші, що посилює в них капілярний ефект. При порівнянні з каналом із квадратним перетином, всі ці фактори - збільшена поверхня контакту, більша кількість просвітів 35 і менший розмір просвітів, сприяють посиленому перенесенню рідини на котушку 24. Збільшена відкрита поверхня котушки 24, у порівнянні з каналом 23 круглого поперечного перерізу, збільшує відкриту для випаровування поверхню й посилює випаровування. Таким чином, видно, що використовуючи тримач 20 нагрівального елемента із внутрішнім каналом 23 з поперечним перерізом у формі правильного багатокутника, можна регулювати кількість рідини, що переноситься, й ступінь випаровування вибором кількості сторін багатокутника. Відповідно, може бути вибраний оптимальний канал 23. У наведених вище прикладах, тримач 20 нагрівального елемента має циліндричну форму й, тому, зовнішній контур поперечного перерізу має круглу форму. Така форма краща, оскільки секція мундштука 2 також має форму циліндра, і при введенні тримача 20 нагрівального елемента в мундштук 2 досягається найбільш раціональне компонування пристрою. Зовнішні контури поперечного перерізу іншої форми можуть бути як, наприклад, показано на фіг. 10, де зображений тримач 20 нагрівального елемента із квадратною формою зовнішнього контуру поперечного перерізу. На фіг. 11 представлений тримач 20 нагрівального елемента, що включає першу секцію 36 тримача й другу секцію 37 тримача. Тримач 20 нагрівального елемента має в цілому циліндричну форму, і перша секція 36 тримача й друга секція 37 тримача являють собою напівциліндри, що мають поперечні перерізи у формі півкола, які з'єднані, утворюючи тримач 20 нагрівального елемента циліндричної форми. Перша секція 36 тримача й друга секція 37 тримача, кожна мають бічний канал 38, або паз 38, що проходить по довжині відповідної секції, по середині їх по-іншому плоских поздовжніх граней. Коли перша секція 36 тримача з'єднана із другою секцією 37 тримача для формування тримача 20 нагрівального елемента, їх відповідні бічні канали 38 разом формують внутрішній канал 23 тримача 20 нагрівального елемента. У даному прикладі, об'єднані бічні канали 28 формують внутрішній канал 23, що має квадратний поперечний переріз. При цьому кожний з бічних каналів 28 має прямокутний поперечний переріз. Як і в наведених раніше прикладах, котушка 24 розташовується всередині внутрішнього каналу 23 тримача 20 нагрівального елемента. Завдяки тому, що тримач 20 нагрівального елемента містить дві окремі частини 36, 37, спрощується виготовлення цього компонента. У процесі виготовлення, котушка 24 може бути вставлена в бічний канал 28 першої секції 36 тримача, а друга секція 37 тримача може бути поміщена зверху, для формування закінченого тримача 20 нагрівального елемента. Можуть бути також розглянуті й інші конструкції, при використанні яких спрощується виготовлення комбінації тримача 20 нагрівального елемента й котушки 24. На фіг. 12 наведений приклад реалізації в цілому циліндричного тримача 20 нагрівального елемента, аналогічного показаному на фіг. 7. У цьому випадку, однак, внутрішній канал 23 містить бічний канал 38, а котушка при цьому закрита не з усіх бічних сторін. Завдяки цьому, котушка 24 може бути легко вставлена у відкритий бічний канал 23, 38. Оскільки канал 23, 38 відкритий, витки котушки 24 стикаються зі стінками 28 каналу в трьох точках контакту, замість чотирьох. На фіг. 13 представлений приклад, аналогічний показаному на фіг. 12, у якому тримач 20 нагрівального елемента з варіанта, показаного на фіг. 12, являє собою першу секцію 36 тримача, а друга секція 37 тримача виконана так, що розташовується вздовж відкритого каналу 23, 38, закриваючи відкритий канал 38 і закупорюючи його, що створює комбіновану конструкцію, аналогічну показаній на фіг. 7. При цьому котушка 24 закрита із всіх бічних сторін всередині внутрішнього комбінованого каналу 23, а витки котушки стикаються з каналом 23 у чотирьох точках 29 контакту, з яких три точки 29 контакту відносяться до першої секції 36 тримача, а одна точка 29 контакту відноситься до другої секції 36 тримача. 6 UA 111665 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 14 представлений варіант, аналогічний показаному на фіг. 12, за винятком того, що тримач 20 нагрівального елемента має іншу форму зовнішнього контуру поперечного перерізу. Котушка 24 стикається з каналом 23 тримача 20 нагрівального елемента в трьох точках 29 контакту. На фіг. 15 представлений варіант, аналогічний показаному на фіг. 13, у якому перша секція 36 тримача має відкритий бічний канал 38, і котушка 24 вставлена в цей бічний канал. Друга секція 37 тримача поміщена на першій секції тримача так, що котушка 24 закрита між секціями тримача, формуючи конструкцію, схожу на конструкцію, показану на фіг. 10. Витки котушки 24 стикаються з каналом 23, 38 тримача 20 у чотирьох точках 29 контакту, три з яких відносяться до першої секції 36 тримача, а одна відноситься до другої секції 37 тримача. Коли першу секцію 36 тримача й другу секцію 37 тримача з'єднують для формування тримача 20, одержаний тримач набуває в цілому прямокутної форми. У наведеному вище описі товщина дроту котушки 24 становить приблизно 0,12 мм. Можливо, однак, використання дроту й іншого діаметра. Наприклад, діаметр дроту котушки 24 може становити від 0,05 мм до 0,2 мм. Крім того, довжина котушки 24 може відрізнятися від описаної вище. Наприклад, довжина котушки 24 може знаходитися в інтервалі від 20 мм до 40 мм. Внутрішній діаметр котушки 24 може відрізнятися від наведеного вище. Наприклад, внутрішній діаметр котушки 24 може становити від 0,5 мм до 2 мм. Крок обмотки спіральної котушки 24 може відрізнятися від наведеного вище. Наприклад, крок обмотки може становити від 120 мкм до 600 мкм. Крім того, хоча величина проміжків між витками описаної вище котушки становить приблизно 300 мкм, можливі й інші значення. Наприклад, проміжки можуть становити від 20 мкм до 500 мкм. Розмір просвітів 35 може відрізнятися від описаного вище. У варіантах виконання, тримач 20 може частково або повністю розташовуватися всередині сховища 6 з рідиною. Наприклад, тримач 20 може розташовуватися коаксіально всередині трубки сховища 6 з рідиною. Наведено опис датчика 13 повітряного тиску. У варіантах виконання, датчик повітряного тиску може використовуватися для виявлення всмоктування, виконуваного користувачем з пристрою 1. Нагрівальний елемент 21 не обмежується тільки використанням однорідної котушки 24. Крім того, в описаних варіантах виконання, котушка 24 має таку ж довжину, що й тримач 20. Далі, котушка 24 може бути коротше тримача 20 і розташовуватися внаслідок цього повністю у межах тримача 20. В альтернативному варіанті, котушка 24 може бути довше, ніж тримач 20. Наведено опис електронного пристрою 1 для одержання пари, що являє собою електронну сигарету 1. Можливі, однак, інші типи електронного пристрою для одержання пари. Рідина може не всмоктуватися тримачем 20 і (або) не утримуватися в ньому, а може, замість цього, капілярно переноситися від сховища 6 з рідиною до котушки й (або) внутрішньої поверхні 28 тримача 20 окремим ґнотовим елементом. У цьому випадку тримач 20 може й не бути пористим. Можуть бути використані внутрішні канали 23 тримача з формою поперечного перерізу, що відрізняється від описаних вище. Конструкція електронного пристрою 1 для одержання пари не обмежена описаним порядком з'єднання компонентів і можливі інші варіанти, наприклад, розташування схеми 11 керування на наконечнику пристрою 1, або сховища 6 з рідиною в корпусі 3, замість мундштука 2. Електронний пристрій 1 для одержання пари на фіг. 2 описано таким, що складається із частин, що роз'єднуються - мундштука 2 і корпусу 3, що містить вузол 5 батареї. В альтернативному варіанті, пристрій 1 може бути виконаний з можливістю об'єднання цих частин 2, 5 у вузол, що складає єдине ціле. Інакше кажучи, мундштук 2, корпус 3 можуть бути не поділюваними. Посилання на випарну порожнину 19 можуть бути замінені посиланням на випарну область. Незважаючи на описані й показані приклади, спеціалістам має бути зрозуміло, що в межах обсягу правової охорони винаходу можуть бути зроблені численні зміни й модифікації. Для розгляду різних аспектів винаходу, що заявляється, і його представлення, даний опис показує на окремих прикладах різних варіантів виконання можливості реалізації винаходу (-ів) і одержання високоякісних електронних пристроїв для одержання пари. Переваги й ознаки, наведені в описі, відносяться до варіантів виконання і не є вичерпними та (або) виключними. Вони представлені тільки для покращення розуміння й роз'яснення заявлених ознак. Слід мати на увазі, що переваги, варіанти виконання, приклади, функції, ознаки, конструкції та (або) інші 7 UA 111665 C2 5 10 15 20 25 30 35 40 45 50 55 60 особливості винаходу не повинні розглядатися як ті, що обмежують винахід, що визначається формулою, або еквіваленти формули, і що в межах обсягу правової охорони і (або) суті винаходу можуть бути використані інші варіанти виконання й модифікації. Різні варіанти виконання можуть, відповідно, включати, складатися з, або в основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Крім того, винахід включає інші винаходи, не заявлені тут, але які можуть бути заявлені в майбутньому. Будь-яка ознака будь-якого варіанта виконання може бути використана незалежно від іншої ознаки або в комбінації з нею. ФОРМУЛА ВИНАХОДУ 1. Електронний пристрій для одержання пари, який містить джерело енергії й випарник, що має нагрівальний елемент і тримач нагрівального елемента, на внутрішній поверхні якого розташований нагрівальний елемент, причому тримач нагрівального елемента виконаний з можливістю капілярного перенесення рідини до нагрівального елемента, нагрівальним елементом є нагрівальна котушка, витки нагрівальної котушки стикаються із тримачем нагрівального елемента, і між нагрівальною котушкою й внутрішньою поверхнею тримача нагрівального елемента утворено один або більше просвітів. 2. Електронний пристрій за п. 1, що являє собою електронну сигарету. 3. Електронний пристрій за п. 1 або 2, у якому нагрівальний елемент не закріплений всередині нього. 4. Електронний пристрій за будь-яким з попередніх пунктів, у якому тримачем нагрівального елемента є сховище рідини. 5. Електронний пристрій за будь-яким з попередніх пунктів, у якому нагрівальний елемент стикається із тримачем нагрівального елемента у двох або більше місцях. 6. Електронний пристрій за будь-яким з попередніх пунктів, у якому тримач нагрівального елемента являє собою жорсткий тримач. 7. Електронний пристрій за будь-яким з попередніх пунктів, у якому тримач нагрівального елемента виконаний пористим. 8. Електронний пристрій за п. 7, у якому тримачем нагрівального елемента є пористий керамічний матеріал. 9. Електронний пристрій за будь-яким з попередніх пунктів, у якому тримач нагрівального елемента витягнутий у поздовжньому напрямку. 10. Електронний пристрій за будь-яким з попередніх пунктів, у якому тримач нагрівального елемента має канал тримача, де розташовується нагрівальний елемент. 11. Електронний пристрій за п. 10, при залежності від п. 9, у якому канал тримача проходить паралельно поздовжньому напрямку тримача нагрівального елемента. 12. Електронний пристрій за п. 10 або 11, у якому канал тримача являє собою центральний канал тримача. 13. Електронний пристрій за п. 10 або 11, у якому канал тримача являє собою бічний канал тримача, розташований на бічній поверхні тримача нагрівального елемента. 14. Електронний пристрій за будь-яким з пп. 10-13, у якому канал тримача має у цілому циліндричну форму. 15. Електронний пристрій за будь-яким з пп. 10-14, у якому поперечний переріз каналу тримача має круглу форму. 16. Електронний пристрій за будь-яким з пп. 10-13, у якому поперечний переріз каналу тримача має форму багатокутника. 17. Електронний пристрій за п. 16, у якому поперечний переріз каналу тримача має форму 4сторонньої, 6-сторонньої або 8-сторонньої фігури. 18. Електронний пристрій за будь-яким з попередніх пунктів, у якому тримач нагрівального елемента включає першу секцію тримача й другу секцію тримача. 19. Електронний пристрій за п. 18, у якому нагрівальний елемент підтримується першою секцією тримача й другою секцією тримача. 20. Електронний пристрій за п. 18 або 19, у якому нагрівальний елемент підтримується між першою секцією тримача й другою секцією тримача. 21. Електронний пристрій за будь-яким з пп. 18-19, у якому канал тримача за будь-яким з пп. 1017 утворений між першою секцією тримача й другою секцією тримача, і нагрівальний елемент розташований у каналі тримача. 8 UA 111665 C2 5 10 15 20 25 30 35 40 45 22. Електронний пристрій за п. 21, у якому перша секція тримача утворює першу сторону каналу тримача, а друга секція тримача утворює другу сторону каналу тримача. 23. Електронний пристрій за п. 21 або 22, у якому нагрівальний елемент проходить по довжині каналу тримача. 24. Електронний пристрій за будь-яким з пп. 21-23, у якому нагрівальний елемент стикається з каналом тримача в точках вздовж його довжини. 25. Електронний пристрій за будь-яким з попередніх пунктів, у якому випарник має випарну порожнину, виконану так, що в процесі роботи вона являє собою область зниженого тиску. 26. Електронний пристрій за п. 25, у якому щонайменше частина нагрівального елемента знаходиться всередині випарної порожнини. 27. Електронний пристрій за п. 25 або 26, у якому випарна порожнина знаходиться всередині тримача нагрівального елемента. 28. Електронний пристрій за п. 27, у якому випарна порожнина знаходиться всередині каналу тримача нагрівального елемента. 29. Електронний пристрій за будь-яким з пп. 25-28, у якому щонайменше частина випарної порожнини знаходиться всередині нагрівального елемента. 30. Електронний пристрій по кожному з попередніх пунктів, що включає мундштукову секцію, частиною якої є випарник. 31. Електронний пристрій за п. 30, у якому тримач нагрівального елемента по суті заповнює мундштукову секцію. 32. Електронний пристрій за будь-яким з попередніх пунктів, що включає з'єднувальний дріт нагрівального елемента, а тримач нагрівального елемента включає секцію кріплення з'єднувального дроту нагрівального елемента. 33. Електронний пристрій за будь-яким з попередніх пунктів, у якому тримач нагрівального елемента має у цілому циліндричну форму. 34. Електронний пристрій за будь-яким з попередніх пунктів, у якому зовнішній контур поперечного перерізу тримача нагрівального елемента має круглу форму. 35. Електронний пристрій за будь-яким з пп. 1-33, у якому зовнішній контур поперечного перерізу тримача нагрівального елемента має форму багатокутника. 36. Електронний пристрій за п. 35, у якому багатокутник має 4 сторони. 37. Електронний пристрій за будь-яким з попередніх пунктів, що включає сховище рідини, причому тримач нагрівального елемента виконаний з можливістю капілярного перенесення рідини від сховища рідини до нагрівального елемента для її випаровування; джерело енергії використовується для живлення нагрівального елемента, і електронний пристрій для одержання пари має повітровипускний отвір для випаруваної нагрівальним елементом рідини. 38. Випарник, виконаний з можливістю використання в електронному пристрої для одержання пари за будь-яким з попередніх пунктів, що включає нагрівальний елемент і тримач нагрівального елемента, причому нагрівальний елемент розташовується на внутрішній поверхні тримача нагрівального елемента, тримач нагрівального елемента виконаний з можливістю капілярного перенесення рідини до нагрівального елемента, нагрівальний елемент являє собою нагрівальну котушку, витки нагрівальної котушки стикаються із тримачем нагрівального елемента, і між нагрівальною котушкою й внутрішньою поверхнею тримача нагрівального елемента утворено один або більше просвітів. 9 UA 111665 C2 10 UA 111665 C2 11 UA 111665 C2 12 UA 111665 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
