Електронний конструктивний елемент і захисна структура, що міститься в ньому
Номер патенту: 72234
Опубліковано: 15.02.2005
Автори: Петерс Крістіан, Гроссманн Райнер, Фон Бассе Пауль-Вернер, Ростекк Томас, Фішбах Райнхар, Шайтер Томас, Гьолльнер Райнхард, Ополка Хайнц, Бірнер Юстін, Мельцль Міхаель, Гайманн Андреас, Сіпрак Домагой, Зассе Торстен, Вітте Маркус, Хаммер Клаус
Формула / Реферат

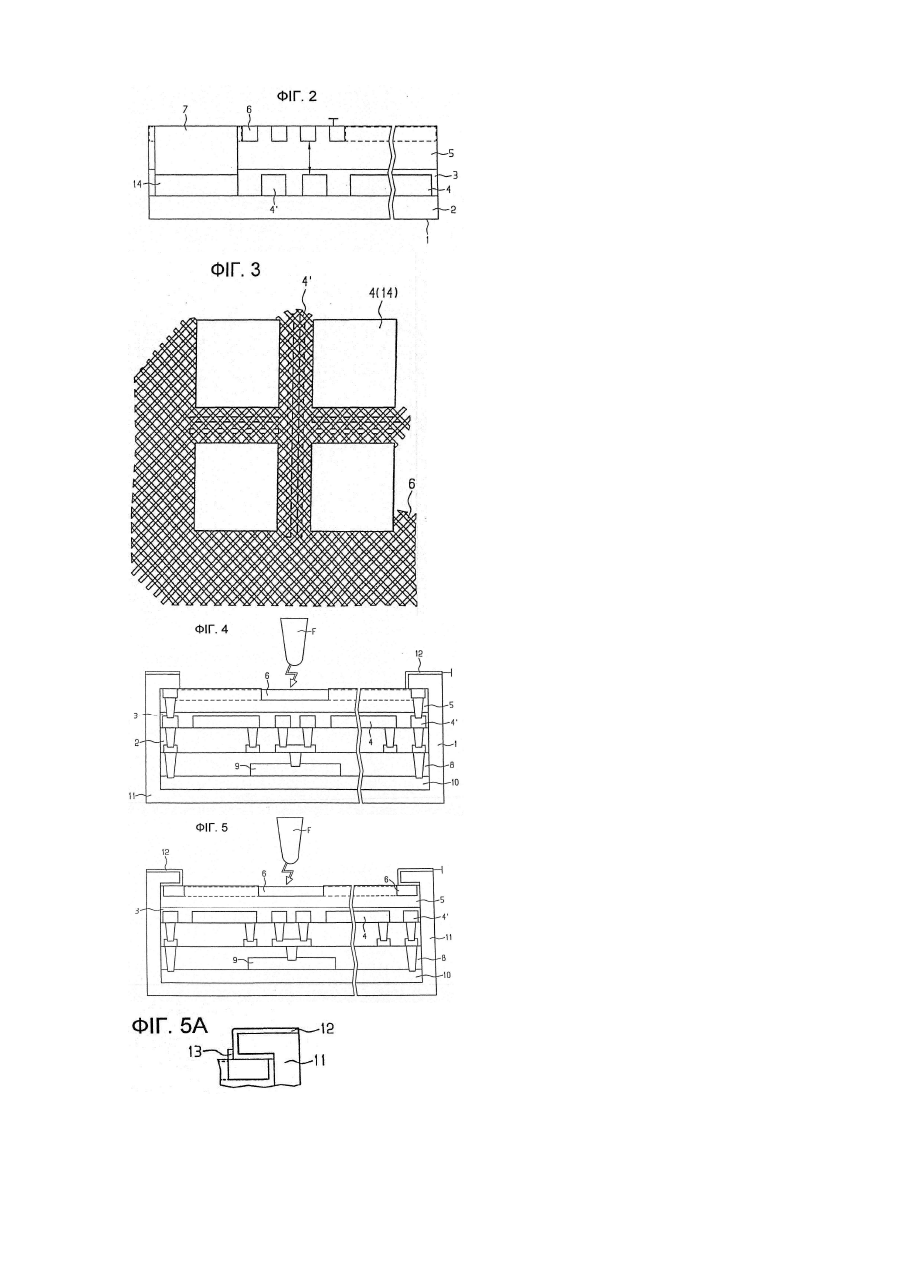

1. Електронний конструктивний елемент, що містить основу (10), на яку нанесений діелектричний шар (2), виконані на діелектричному шарі електропровідні площадки (4; 14) і електропровідну захисну структуру (6), виконану у рівні над електропровідними площадками (4) таким чином, що електропровідні площадки (4; 14) не повністю покриті захисною структурою (6) і захисна структура (6) розміщена вздовж проміжних зон (Z) між електропровідними площадками (4; 14), який відрізняється тим, що захисна структура (6) виконана у вигляді смуг, орієнтованих під нахилом до напрямку проміжної зони (Z).
2. Електронний конструктивний елемент за п. 1, який відрізняється тим, що на краю проміжної зони (Z) смуги, що утворюють захисну структуру, виконані таким чином, що вони не виходять за межі проміжної зони (Z) або змінюють свій напрямок.
3. Електронний конструктивний елемент за одним з пп.1 – 2, який відрізняється тим, що захисна структура (6) виконана із вольфраму.
4. Електронний конструктивний елемент за одним з пп.1 – 3, який відрізняється тим, що ширина проміжків між смугами, що утворюють захисну структуру (6), становить від 1 мкм до 5 мкм.
5. Електронний конструктивний елемент за одним з пп.1 – 4, який відрізняється тим, що захисна структура (6) виконана у вигляді смуг, що утворюють решітку.
6. Електронний конструктивний елемент за одним з пп.1 – 5, який відрізняється тим, що одна із електропровідних площадок (4; 14) є частиною окремого елемента датчика.
7. Захисна структура, що міститься в електронному конструктивному елементі за ознаками одного з пп. 1 – 6, яка відрізняється тим, що вона виконана з можливістю застосування як засобу захисту від електростатичних розрядів.
Додаткова інформація
Назва патенту англійськоюElectronic component with a protecting structure
Назва патенту російськоюЭлектронный элемент с защитной структурой
МПК / Мітки
МПК: H01L 23/58, H01L 21/70, H01L 27/04, H01L 27/06
Мітки: конструктивний, електронний, елемент, ньому, міститься, захисна, структура
