Електричний з’єднувальний модуль та стопорний елемент для закріплення приєднувальної планки

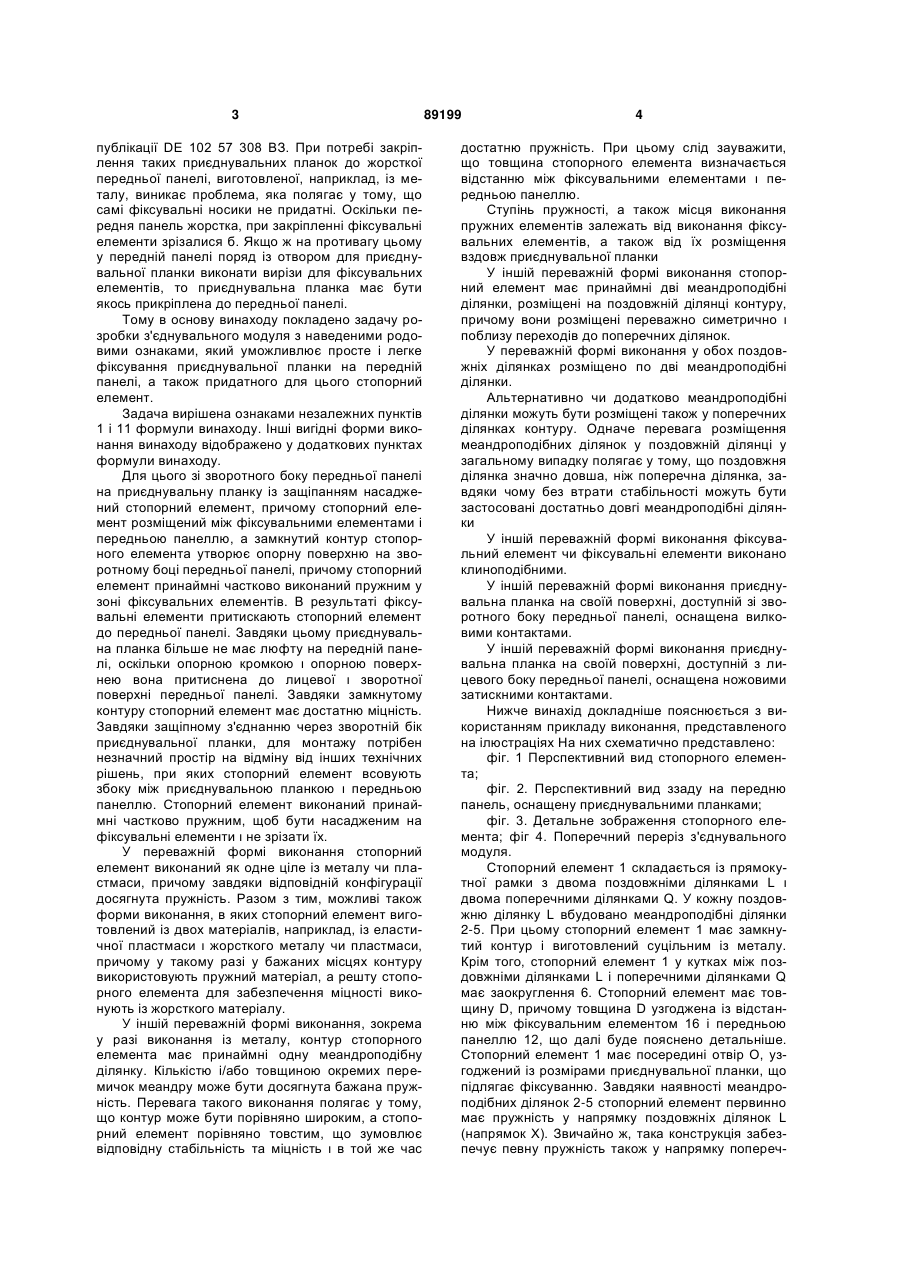

1. Електричний з'єднувальний модуль (10), що містить принаймні одну приєднувальну планку (14) для електричного приєднання жил і/або кабелів, причому приєднувальна планка (14) має принаймні один фіксувальний елемент (16), а також жорстку передню панель (12), причому передня панель (12) має принаймні один отвір (Р), в який частково вставлена приєднувальна планка (14) і який має вирізи у зоні розміщення фіксувального елемента (16), причому приєднувальна планка (14) упорною кромкою (15) прилягає до лицевої поверхні передньої панелі (12), причому зі зворотного боку передньої панелі (12) стопорний елемент (1) з можливістю защіпання насаджений на приєднувальну планку (14), стопорний елемент (1) розміщений між фіксувальним елементом (16) і передньою панеллю (12), а замкнутий контур стопорного елемента (1) утворює упорну поверхню на зворотному боці передньої панелі (12), причому стопорний елемент принаймні частково виконано пружним, при цьому контур стопорного елемента (1) має принаймні одну меандроподібну ділянку (2-5), завдяки чому стопорний елемент має пружність у зоні фіксувального елемента (16). C2 2 (19) 1 3 публікації DE 102 57 308 ВЗ. При потребі закріплення таких приєднувальних планок до жорсткої передньої панелі, виготовленої, наприклад, із металу, виникає проблема, яка полягає у тому, що самі фіксувальні носики не придатні. Оскільки передня панель жорстка, при закріпленні фіксувальні елементи зрізалися б. Якщо ж на противагу цьому у передній панелі поряд із отвором для приєднувальної планки виконати вирізи для фіксувальних елементів, то приєднувальна планка має бути якось прикріплена до передньої панелі. Тому в основу винаходу покладено задачу розробки з'єднувального модуля з наведеними родовими ознаками, який уможливлює просте і легке фіксування приєднувальної планки на передній панелі, а також придатного для цього стопорний елемент. Задача вирішена ознаками незалежних пунктів 1 і 11 формули винаходу. Інші вигідні форми виконання винаходу відображено у додаткових пунктах формули винаходу. Для цього зі зворотного боку передньої панелі на приєднувальну планку із защіпанням насаджений стопорний елемент, причому стопорний елемент розміщений між фіксувальними елементами і передньою панеллю, а замкнутий контур стопорного елемента утворює опорну поверхню на зворотному боці передньої панелі, причому стопорний елемент принаймні частково виконаний пружним у зоні фіксувальних елементів. В результаті фіксувальні елементи притискають стопорний елемент до передньої панелі. Завдяки цьому приєднувальна планка більше не має люфту на передній панелі, оскільки опорною кромкою ι опорною поверхнею вона притиснена до лицевої ι зворотної поверхні передньої панелі. Завдяки замкнутому контуру стопорний елемент має достатню міцність. Завдяки защіпному з'єднанню через зворотній бік приєднувальної планки, для монтажу потрібен незначний простір на відміну від інших технічних рішень, при яких стопорний елемент всовують збоку між приєднувальною планкою ι передньою панеллю. Стопорний елемент виконаний принаймні частково пружним, щоб бути насадженим на фіксувальні елементи ι не зрізати їх. У переважній формі виконання стопорний елемент виконаний як одне ціле із металу чи пластмаси, причому завдяки відповідній конфігурації досягнута пружність. Разом з тим, можливі також форми виконання, в яких стопорний елемент виготовлений із двох матеріалів, наприклад, із еластичної пластмаси ι жорсткого металу чи пластмаси, причому у такому разі у бажаних місцях контуру використовують пружний матеріал, а решту стопорного елемента для забезпечення міцності виконують із жорсткого матеріалу. У іншій переважній формі виконання, зокрема у разі виконання із металу, контур стопорного елемента має принаймні одну меандроподібну ділянку. Кількістю і/або товщиною окремих перемичок меандру може бути досягнута бажана пружність. Перевага такого виконання полягає у тому, що контур може бути порівняно широким, а стопорний елемент порівняно товстим, що зумовлює відповідну стабільність та міцність ι в той же час 89199 4 достатню пружність. При цьому слід зауважити, що товщина стопорного елемента визначається відстанню між фіксувальними елементами ι передньою панеллю. Ступінь пружності, а також місця виконання пружних елементів залежать від виконання фіксувальних елементів, а також від їх розміщення вздовж приєднувальної планки У іншій переважній формі виконання стопорний елемент має принаймні дві меандроподібні ділянки, розміщені на поздовжній ділянці контуру, причому вони розміщені переважно симетрично ι поблизу переходів до поперечних ділянок. У переважній формі виконання у обох поздовжніх ділянках розміщено по дві меандроподібні ділянки. Альтернативно чи додатково меандроподібні ділянки можуть бути розміщені також у поперечних ділянках контуру. Одначе перевага розміщення меандроподібних ділянок у поздовжній ділянці у загальному випадку полягає у тому, що поздовжня ділянка значно довша, ніж поперечна ділянка, завдяки чому без втрати стабільності можуть бути застосовані достатньо довгі меандроподібні ділянки У іншій переважній формі виконання фіксувальний елемент чи фіксувальні елементи виконано клиноподібними. У іншій переважній формі виконання приєднувальна планка на своїй поверхні, доступній зі зворотного боку передньої панелі, оснащена вилковими контактами. У іншій переважній формі виконання приєднувальна планка на своїй поверхні, доступній з лицевого боку передньої панелі, оснащена ножовими затискними контактами. Нижче винахід докладніше пояснюється з використанням прикладу виконання, представленого на ілюстраціях На них схематично представлено: фіг. 1 Перспективний вид стопорного елемента; фіг. 2. Перспективний вид ззаду на передню панель, оснащену приєднувальними планками; фіг. 3. Детальне зображення стопорного елемента; фіг 4. Поперечний переріз з'єднувального модуля. Стопорний елемент 1 складається із прямокутної рамки з двома поздовжніми ділянками L ι двома поперечними ділянками Q. У кожну поздовжню ділянку L вбудовано меандроподібні ділянки 2-5. При цьому стопорний елемент 1 має замкнутий контур і виготовлений суцільним із металу. Крім того, стопорний елемент 1 у кутках між поздовжніми ділянками L і поперечними ділянками Q має заокруглення 6. Стопорний елемент має товщину D, причому товщина D узгоджена із відстанню між фіксувальним елементом 16 і передньою панеллю 12, що далі буде пояснено детальніше. Стопорний елемент 1 має посередині отвір О, узгоджений із розмірами приєднувальної планки, що підлягає фіксуванню. Завдяки наявності меандроподібних ділянок 2-5 стопорний елемент первинно має пружність у напрямку поздовжніх ділянок L (напрямок X). Звичайно ж, така конструкція забезпечує певну пружність також у напрямку попереч 5 них ділянок Q (напрямок Υ). Величина відхилення у напрямку ділянок Q (напрямок Υ) залежить від довжини меандроподібних ділянок 2-5, а також від довжини окремих перемичок меандру. При цьому розміри отвору О вибрано таким чином, що фіксувальні елементи 16 прилягають до поздовжніх ділянок L без пружного розширення. Нижче взаємодія стопорного елемента 1 з іншими елементами електричного з'єднувального модуля 10 пояснена за допомогою фігур 2-4. З'єднувальний модуль 10 містить передню панель 12 і кілька приєднувальних планок 14. Передня панель 12 має отвори Р, в які з лицевого боку передньої панелі 12 вставлені приєднувальні планки 14 до прилягання упорної кромки 15 до лицевого боку передньої панелі 12. При цьому упорна кромка 15 прилягає до передньої панелі 12 по усьому периметру отвору Ρ Крім того, отвір Ρ передньої панелі 12 у зоні фіксувальних елементів 16 приєднувальної планки 14 має виїмки 19, завдяки чому фіксувальні елементи 16 можуть бути пропущені крізь жорстку передню панель 12. Як видно із фіг 2, на верхній поверхні приєднувальні планки 12 мають три таких фіксувальних елементи 16, причому на не видимій нижній поверхні розміщено також три таких фіксувальних елементи 16 Відповідно отвір Ρ передньої панелі 12 має шість виїмок 19 Після вставляння приєднувальної планки 14 з лицевого боку передньої панелі 12 зі зворотного боку на приєднувальну планку 14 надівають стопорний елемент 1, який защіпається з фіксувальними елементами 16, причому завдяки пружному розширенню у напрямку поперечних ділянок Q (напрямок Υ угору і вниз) стопорний елемент 1 може бути насаджений на фіксувальні елементи 16. За фіксувальними елементами 16 стопорний елемент 89199 6 1 знову стискається і западає між фіксувальними елементами 16 і зворотним боком передньої панелі 12. При цьому поздовжні ділянки L і поперечні ділянки Q діють для приєднувальної планки 14 як опорні поверхні на зворотному боці передньої панелі 12 навколо отвору Р. Таким чином приєднувальна планка 14 на лицевій і зворотній поверхнях передньої панелі 12 зафіксована упорними кромками і упорними поверхнями відповідно. Тепер при вставлянні зі зворотного боку передньої панелі не зображеної на фігурах друкованої плати у вилкові контакти 17 приєднувальної планки 14 остання не може бути виштовхнута із панелі 12. Приєднувальна планка 14 так само надійно утримується при під'єднанні жил кабелів до ножових затискних контактів 18 з лицевого боку передньої панелі 12. Перелік позиційних позначень 1 Стопорний елемент 2 Меандроподібна ділянка 3 Меандроподібна ділянка 4 Меандроподібна ділянка 5 Меандроподібна ділянка 6 Заокруглення 10 З'єднувальний модуль 12 Передня панель 14 Приєднувальна планка 15 Упорна кромка 16 Фіксувальний елемент 17 Вилковий контакт 18 Ножовий затискний контакт 19 Виїмка D Товщина стопорного елемента L Поздовжня ділянка стопорного елемента Q Поперечна ділянка стопорного елемента О Отвір у стопорному елементі Ρ Отвір у передній панелі 7 Комп’ютерна верстка І.Скворцова 89199 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
