Упаковка для тютюнових виробів і спосіб виготовлення упаковки

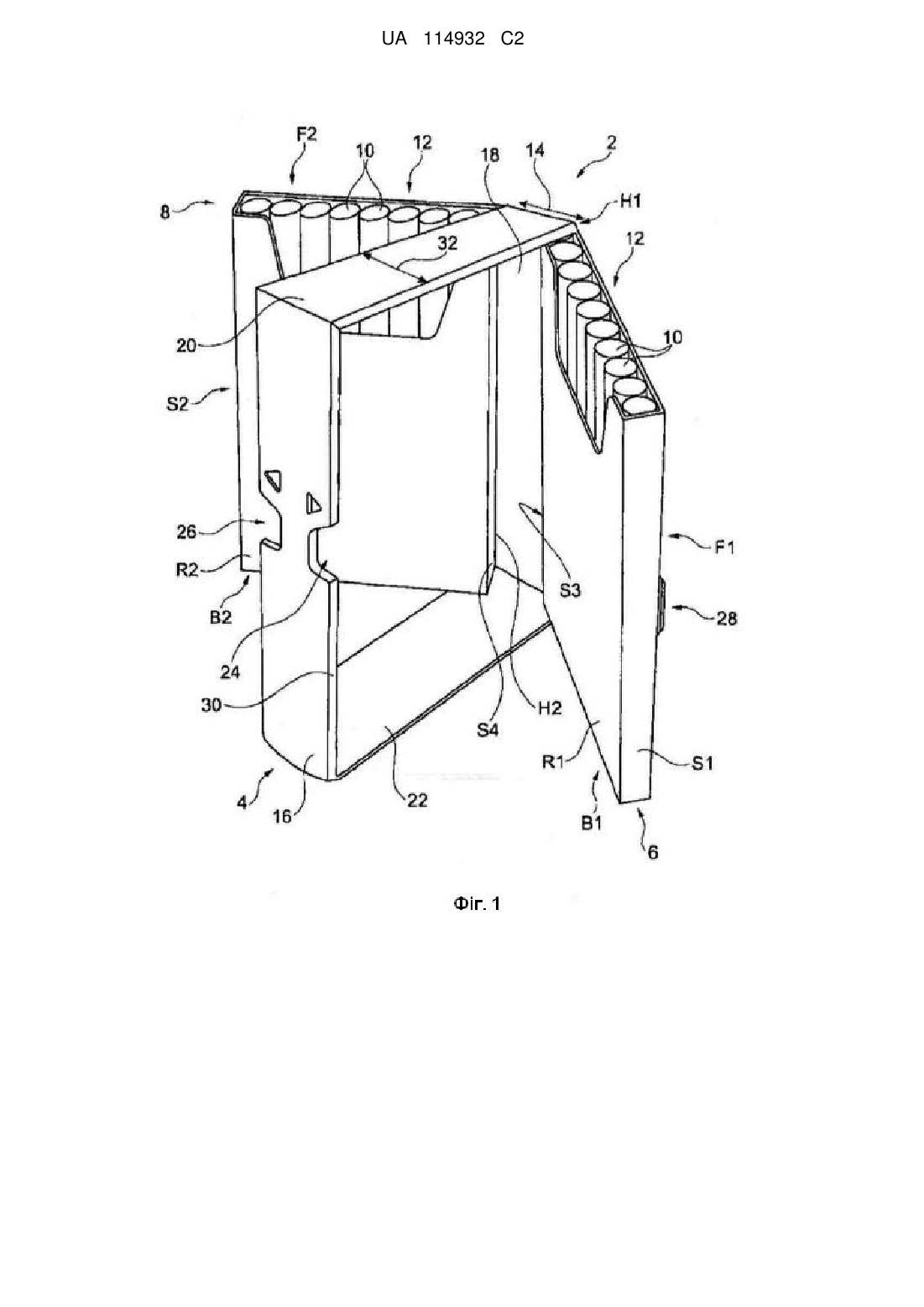

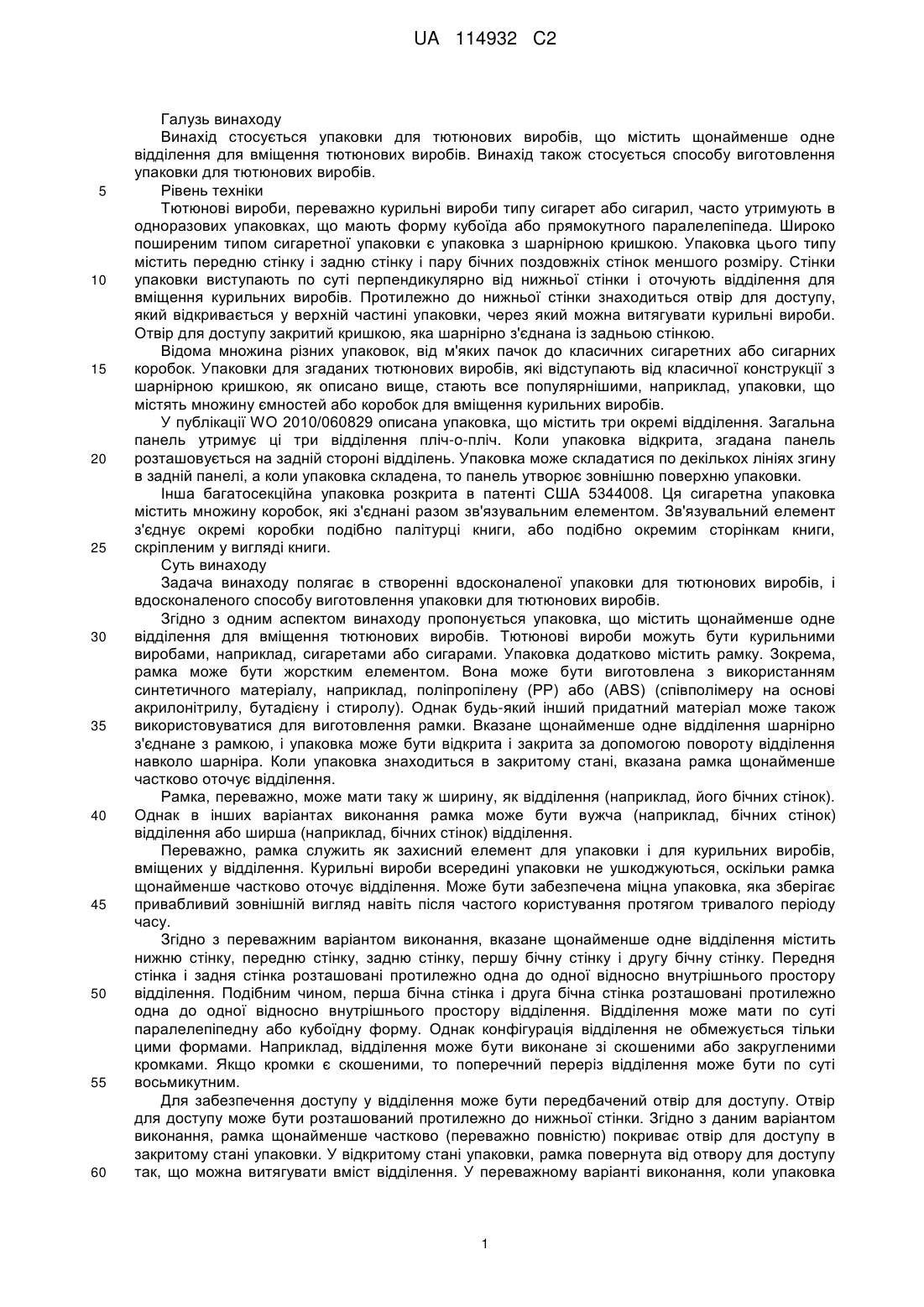

Реферат: Винахід стосується упаковки для тютюнових виробів і способу її виготовлення. Упаковка містить щонайменше одне відділення для вміщення тютюнових виробів. Упаковка додатково містить рамку (4) і щонайменше одне відділення (6, 8), шарнірно з'єднане з рамкою. Упаковку можна відкривати і закривати за допомогою повороту відділення навколо шарніра. Рамка оточує відділення щонайменше частково, коли упаковка знаходиться в закритому стані. UA 114932 C2 (12) UA 114932 C2 UA 114932 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь винаходу Винахід стосується упаковки для тютюнових виробів, що містить щонайменше одне відділення для вміщення тютюнових виробів. Винахід також стосується способу виготовлення упаковки для тютюнових виробів. Рівень техніки Тютюнові вироби, переважно курильні вироби типу сигарет або сигарил, часто утримують в одноразових упаковках, що мають форму кубоїда або прямокутного паралелепіпеда. Широко поширеним типом сигаретної упаковки є упаковка з шарнірною кришкою. Упаковка цього типу містить передню стінку і задню стінку і пару бічних поздовжніх стінок меншого розміру. Стінки упаковки виступають по суті перпендикулярно від нижньої стінки і оточують відділення для вміщення курильних виробів. Протилежно до нижньої стінки знаходиться отвір для доступу, який відкривається у верхній частині упаковки, через який можна витягувати курильні вироби. Отвір для доступу закритий кришкою, яка шарнірно з'єднана із задньою стінкою. Відома множина різних упаковок, від м'яких пачок до класичних сигаретних або сигарних коробок. Упаковки для згаданих тютюнових виробів, які відступають від класичної конструкції з шарнірною кришкою, як описано вище, стають все популярнішими, наприклад, упаковки, що містять множину ємностей або коробок для вміщення курильних виробів. У публікації WO 2010/060829 описана упаковка, що містить три окремі відділення. Загальна панель утримує ці три відділення пліч-о-пліч. Коли упаковка відкрита, згадана панель розташовується на задній стороні відділень. Упаковка може складатися по декількох лініях згину в задній панелі, а коли упаковка складена, то панель утворює зовнішню поверхню упаковки. Інша багатосекційна упаковка розкрита в патенті США 5344008. Ця сигаретна упаковка містить множину коробок, які з'єднані разом зв'язувальним елементом. Зв'язувальний елемент з'єднує окремі коробки подібно палітурці книги, або подібно окремим сторінкам книги, скріпленим у вигляді книги. Суть винаходу Задача винаходу полягає в створенні вдосконаленої упаковки для тютюнових виробів, і вдосконаленого способу виготовлення упаковки для тютюнових виробів. Згідно з одним аспектом винаходу пропонується упаковка, що містить щонайменше одне відділення для вміщення тютюнових виробів. Тютюнові вироби можуть бути курильними виробами, наприклад, сигаретами або сигарами. Упаковка додатково містить рамку. Зокрема, рамка може бути жорстким елементом. Вона може бути виготовлена з використанням синтетичного матеріалу, наприклад, поліпропілену (РР) або (ABS) (співполімеру на основі акрилонітрилу, бутадієну і стиролу). Однак будь-який інший придатний матеріал може також використовуватися для виготовлення рамки. Вказане щонайменше одне відділення шарнірно з'єднане з рамкою, і упаковка може бути відкрита і закрита за допомогою повороту відділення навколо шарніра. Коли упаковка знаходиться в закритому стані, вказана рамка щонайменше частково оточує відділення. Рамка, переважно, може мати таку ж ширину, як відділення (наприклад, його бічних стінок). Однак в інших варіантах виконання рамка може бути вужча (наприклад, бічних стінок) відділення або ширша (наприклад, бічних стінок) відділення. Переважно, рамка служить як захисний елемент для упаковки і для курильних виробів, вміщених у відділення. Курильні вироби всередині упаковки не ушкоджуються, оскільки рамка щонайменше частково оточує відділення. Може бути забезпечена міцна упаковка, яка зберігає привабливий зовнішній вигляд навіть після частого користування протягом тривалого періоду часу. Згідно з переважним варіантом виконання, вказане щонайменше одне відділення містить нижню стінку, передню стінку, задню стінку, першу бічну стінку і другу бічну стінку. Передня стінка і задня стінка розташовані протилежно одна до одної відносно внутрішнього простору відділення. Подібним чином, перша бічна стінка і друга бічна стінка розташовані протилежно одна до одної відносно внутрішнього простору відділення. Відділення може мати по суті паралелепіпедну або кубоїдну форму. Однак конфігурація відділення не обмежується тільки цими формами. Наприклад, відділення може бути виконане зі скошеними або закругленими кромками. Якщо кромки є скошеними, то поперечний переріз відділення може бути по суті восьмикутним. Для забезпечення доступу у відділення може бути передбачений отвір для доступу. Отвір для доступу може бути розташований протилежно до нижньої стінки. Згідно з даним варіантом виконання, рамка щонайменше частково (переважно повністю) покриває отвір для доступу в закритому стані упаковки. У відкритому стані упаковки, рамка повернута від отвору для доступу так, що можна витягувати вміст відділення. У переважному варіанті виконання, коли упаковка 1 UA 114932 C2 5 10 15 20 25 30 35 40 45 50 55 60 знаходиться в закритому стані, рамка щонайменше частково (переважно повністю) покриває наступні стінки відділення: нижню стінку, першу бічну стінку і другу бічну стінку. Ці стінки (тобто переважно стінки, згадані вище) і отвір для доступу можуть бути повністю покриті рамкою. В іншому переважному аспекті винаходу упаковка містить перше відділення і друге відділення. Перше відділення і друге відділення можуть, кожне, містити нижню стінку, передню стінку, задню стінку, першу бічну стінку і другу бічну стінку. Стінки відділення можуть виступати по суті перпендикулярно від нижньої стінки. Передня стінка і задня стінка розташовані протилежно одна до одної відносно внутрішнього простору відділення. Подібним чином, перша бічна стінка і друга бічна стінка розташовані протилежно одна до одної відносно внутрішнього простору відділення. Передня стінка і задня стінка є по суті паралельними одна до одної. Подібним чином, перша бічна стінка і друга бічна стінка також є по суті паралельними одна до одної. Перше відділення і друге відділення можуть мати по суті кубоїдну або паралелепіпедну форму. Передня стінка і задня стінка можуть мати ширші поверхні, а бічні стінки такого кубоїда можуть мати поверхні менше. Зокрема, бічні стінки виконані меншими при порівнянні з передньою стінкою і задньою стінкою і при розгляді в площині, яка є по суті, паралельною до нижньої стінки. На відміну від нижньої стінки, перше відділення і друге відділення, кожне, містить отвір для доступу, що забезпечує доступ до відділення. Згідно з аспектом винаходу, між першим шарніром і другим шарніром може бути зазор. Зазор може мати ширину, яка відповідає подвійній ширині першої або другої бічної стінки. Зазор також може мати ширину, яка відповідає сумі ширини першого і другого відділення. Для забезпечення додаткового простору між цими двома відділеннями зазор також може бути більшим ширини першого і другого відділень разом взятих. Цей додатковий простір, крім того, може бути використаний для розміщення реклами або іншої інформації, наприклад, в формі складеного паперового листа. Між цими двома відділеннями може бути передбачене навіть невелике додаткове відділення або коробочка. Таке відділення може містити рекламний або інший інформаційний матеріал. Рамка, крім того, може закривати щонайменше частково (або повністю) нижню стінку, першу бічну стінку, другу бічну стінку і отвори для доступу першого відділення і другого відділення, коли упаковка знаходиться в закритому стані. Нижня стінка, передня стінка, задня стінка, перша бічна стінка і/або друга бічна стінка першого відділення і/або другого відділення можуть бути виготовлені з жорсткого або напівжорсткого матеріалу, наприклад, зі щільного або тонкого картону. Багатосекційні упаковки рівня техніки часто не мають міцність, коли їх відділення відділяються від іншої частини упаковки. Крім того, забезпечення декількох відділень часто приводило до одержання відносно крихких упаковок, які швидко зношується при використанні. Упаковка за винаходом усуває такі недоліки. Винахід забезпечує зручну при використанні, зносостійку упаковку. Рамка, яка оточує перше і друге відділення, служить як захисний елемент для упаковки і для курильних виробів. Курильні вироби всередині упаковки не ушкоджуються, а зносостійка упаковка зберігає свій привабливий зовнішній вигляд після частого використання протягом тривалого періоду часу. Рамку переважно виготовляють із використанням чотирьох по суті плоских панелей, а саме: передньої панелі, задньої панелі, верхньої панелі і нижньої панелі. Чотири панелі рамки покривають щонайменше частково, бічні стінки, нижню стінку і отвір для доступу щонайменше однієї упаковки. Якщо упаковка містить перше відділення і друге відділення, то чотири панелі рамки покривають, щонайменше частково, бічні стінки, нижні стінки і отвори для доступу першого відділення і другого відділення. Передня панель може бути виконана для покриття першої бічної стінки (стінок), коли упаковка (з двох відділень) знаходиться в закритому стані. Задня панель виконана для покриття другої бічної стінки (стінок), коли упаковка знаходиться в закритому стані. Верхня панель виконана для покриття отвору(ів) для доступу або верхньої сторони (сторін) щонайменше одного відділення (двох відділень), коли упаковка знаходиться в закритому стані. Нижня панель рамки виконана для покриття нижньої стінки (стінок) щонайменше одного відділення, коли упаковка (за наявності двох відділень) знаходиться (знаходяться) в закритому стані. Покриття відповідних панелей рамки розглядається, коли упаковка є закритою. Покриття застосовне до упаковки, що має одне відділення, і до упаковки, що має декілька відділень. Для упаковки, що містить, наприклад, два відділення, перше відділення і друге відділення можуть бути шарнірно з'єднані із задньою панеллю рамки. Ширина верхньої панелі може вважатися достатньою, коли отвір для доступу першого відділення і отвір для доступу другого відділення покриті верхньою панеллю, коли упаковка знаходиться в закритому стані. Якщо верхня панель покриває отвори для доступу, відділення можуть бути виконані без кришки. Панелі рамки можуть бути виконані по суті однакової ширини. 2 UA 114932 C2 5 10 15 20 25 30 35 40 45 50 55 Рамка забезпечує гладкі передній бічний край і задній бічний край, які можуть бути розташовані урівень з передньою стінкою першого відділення і з передньою стінкою другого відділення. Передня стінка першого відділення може бути передньою бічною стінкою упаковки, а передня стінка другого відділення може бути задньою стінкою упаковки, коли упаковка закрита. Переважно, передня панель рамки містить щонайменше один виріз. Зокрема, передня панель може містити перший виріз і другий виріз, які також можуть бути протилежні один до одного. Передня стінка щонайменше одного відділення може містити виступ, який переважно служить як ручка для відкривання відділення і який виступає у виріз. Якщо упаковка містить перше відділення і друге відділення, передня стінка першого відділення і/або передня стінка другого відділення можуть містити виступ, який переважно служить як ручка для відкривання одного відповідного відділення. Згідно з іншим переважним варіантом виконання, рамка містить стопор, який виступає у внутрішній простір рамки і який розташований так, що щонайменше частина задньої стінки першого відділення і/або щонайменше частина задньої стінки другого відділення впирається у вказаний стопор, коли упаковка закрита. Стопор переважно є краєм, який виступає у внутрішній простір рамки і який прикріплений до внутрішньої поверхні передньої панелі рамки. Стопор обмежує закрите положення першого відділення і закрите положення другого відділення. Переважно, передня стінка першого відділення і передня стінка другого відділення утворює частину з'єднувальної панелі, яка додатково містить проміжну стінку. Проміжна частина з'єднана з передньою стінкою першого відділення і з передньою стінкою другого відділення. Шарніри можуть бути утворені лініями згину в з'єднувальній панелі. Зокрема, між передньою стінкою першого відділення і проміжною стінкою може бути забезпечена перша лінія згину, яка утворює перший шарнір. Друга лінія згину, яка утворює другий шарнір, може бути розташована між передньою стінкою другого відділення і проміжною стінкою. З'єднувальна панель може бути виготовлена з жорсткого або напівжорсткого матеріалу, наприклад, зі щільного або тонкого картону. Згідно з переважним аспектом винаходу, проміжна стінка з'єднувальної панелі прикріплена до рамки. Зокрема, проміжна стінка може бути прикріплена до внутрішньої поверхні задньої панелі рамки. Згідно з іншим переважним варіантом виконання, перший шарнір розташований вздовж краю, який знаходиться між передньою стінкою і першою або другою бічною стінкою першого відділення. Другий шарнір переважно розташований вздовж краю, який знаходиться між передньою стінкою і першою або другою бічною стінкою другого відділення. Шарніри розташовані на краях або поблизу країв упаковки. Згідно з іншим переважним варіантом виконання, задня стінка першого відділення і задня стінка другого відділення повернуті одна до одної, коли упаковка закрита. Відповідно, передня стінка першого відділення є передньою бічною стінкою упаковки, а передня стінка другого відділення є задньою стінкою упаковки. Згідно з іншим аспектом винаходу, запропонований спосіб виготовлення упаковки для тютюнових виробів. Упаковку виготовляють в складі першого відділення і другого відділення для вміщення згаданих тютюнових виробів. Передня стінка першого відділення і передня стінка другого відділення є частиною з'єднувальної панелі. Така панель додатково містить проміжну стінку, яка з'єднує передню стінку першого відділення і передню стінку другого відділення. Проміжна стінка прикріплена до рамки. Зокрема, рамка містить чотири панелі, а проміжна стінка з'єднана з внутрішньою стороною однією з цих чотирьох панелей. Внутрішня сторона є стороною, повернутою до внутрішнього простору рамки. За допомогою з'єднання проміжної стінки з рамкою, може бути забезпечене шарнірне з'єднання між першим відділенням і рамкою і другим відділенням і рамкою. Упаковку можна відкривати і закривати за допомогою повороту першого відділення навколо першого шарніра і за допомогою повороту другого відділення навколо другого шарніра. Переважно, як рамку, так і перше і друге відділення разом із з'єднувальною стінкою можна виготовляти окремо. Це є переважним, тому що ці дві частини можна виготовляти з використанням різних матеріалів. Рамка може бути виготовлена з синтетичного матеріалу. Перше і друге відділення можна виготовляти з використанням щільного або тонкого картону. Дві попередньо виготовлені частини з'єднують на подальшій стадії виробництва. Наприклад, рамку і проміжну стінку скріплюють разом з використанням придатного адгезиву. Короткий опис креслень Додаткові аспекти і ознаки винаходу будуть зрозумілі з подальшого опису переважних варіантів виконання з посиланням на супроводжуючі креслення, на яких: 3 UA 114932 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 1 - спрощений вигляд у перспективі упаковки, що містить два відділення згідно з варіантом виконання, на якій упаковка знаходиться у відкритому стані; Фіг. 2 - спрощений вигляд в перспективі упаковки за Фіг. 1, що показує пачку в закритому стані; Фіг. 3 - спрощений вигляд спереду цієї упаковки; Фіг. 4 - спрощений вигляд збоку цієї упаковки; Фіг. 5 - спрощений вигляд зверху цієї упаковки; Фіг. 6 - спрощений вигляд упаковки за Фіг. 1, показаної позаду, в якій одне з відділень є відкритим; Фіг. 7 - спрощений вигляд в перспективі першого і другого відділень, які з'єднані проміжною стінкою для виготовлення упаковки за іншим варіантом виконання; Фіг. 8 - спрощений вигляд упаковки, що містить одне відділення за іншим варіантом виконання, в якому упаковка знаходиться у відкритому стані, і Фіг. 9 - комплект панелей для покриття упаковки згідно з варіантами виконання. Докладний опис зразкових варіантів виконання На фіг. 1 представлений спрощений вигляд в перспективі упаковки 2 для тютюнових виробів згідно з першим варіантом виконання. Упаковка 2 містить рамку 4, перше відділення 6 і друге відділення 8. Відділення 6, 8 призначені для вміщення тютюнових виробів, зокрема, для вміщення сигарет 10. Перше відділення 6 шарнірно з'єднане з рамкою 4 за допомогою першого шарніра H1. Друге відділення 8 шарнірно з'єднане з рамкою 4 за допомогою другого шарніра H2. Пачку 2 можна відкривати і закривати повертанням першого відділення 6 навколо першого шарніра H1 і/або повертанням другого відділення 8 навколо другого шарніра H2. Ці два відділення 6 і 8 можна відкривати і закривати окремо для забезпечення доступу і до першого відділення 6 і до другого відділення 8. Перше відділення 6 і друге відділення 8, кожне, містить передню стінку F1, F2, задню стінку R1, R2, першу бічну стінку S1, S2, другу бічну стінку S3, S4 і нижню стінку B1, B2. Передні стінки F1, F2 і задні стінки R1, R2, розташовані протилежно одна до одної відносно внутрішнього простору будь-якого з відділень 6 і 8, які вміщують відповідні тютюнові вироби. Подібним чином, бічні стінки S1-S4 протилежні одна до одної відносно відділень 6, 8. Передні стінки F1, F2, задні стінки R1, R2, перші бічні стінки S1, S2 і другі бічні стінки S3, S4 виступають по суті перпендикулярно до нижніх стінок B1, B2. Кожне з відділень 6, 8 протилежно до нижніх стінок B1, B2 містить отвір 12 для доступу у внутрішній простір першого відділення 6 і другого відділення 8, відповідно. У варіанті виконання, перший шарнір H1 і другий шарнір H2 по суті паралельні один до одного, а між шарнірами H1 і H2 передбачений зазор 14. Рамка 4 містить чотири по суті плоскі панелі: передню панель 16, задню панель 18, верхню панель 20 і нижню панель 22. Передня панель 16 покриває перші бічні стінки S1, S2, задня панель 18 покриває другі бічні стінки S3, S4, верхня панель 20 покриває отвори 12 для доступу, а нижня панель 22 покриває нижні стінки B1, B2. Згідно з варіантом виконання, зазор 14 має ширину, яка (по суті) відповідає загальній ширині других бічних стінок S3 і S4. Однак зазор 14 може бути більшим, ніж сумарна ширина других бічних стінок S3 і S4 для забезпечення заданої товщини упаковки 2. Зазор 14 також може бути більший сумарної ширини першого і другого відділень, щоб забезпечити додатковий простір між цими двома відділеннями. Такий додатковий простір також може бути використаний для розміщення реклами або іншої інформації, наприклад, в формі складеного паперового листа, причому навіть невелике додаткове відділення або коробочка можуть бути забезпечені між цими двома відділеннями. Таке відділення може містити рекламний або інший інформаційний матеріал. На фіг. 2, де представлений інший спрощений вигляд в перспективі, упаковка 2 показана закритою. Передня стінка F1 першого відділення 6 є передньою бічною стінкою упаковки 2. Подібним чином, передня стінка F2 другого відділення 8 є задньою бічною стінкою упаковки 2. У передній панелі 16 знаходиться перший виріз 24 і другий виріз 26. Вирізи 24, 26 протилежні один до одного. Перший виріз 24 призначений для вміщення першого виступу 28 передньої стінки F1 першого відділення 6. Цей перший виступ 28 служить як ручка для полегшення відкривання першого відділення 6 за допомогою повороту відділення 6 навколо першого шарніра H1. Передня стінка F2 другого відділення 8 містить подібний виступ 29, який вміщується у другий виріз 26, коли друге відділення 8 знаходиться в закритому стані. Другий виступ 29 призначений для полегшення повороту другого відділення 8 навколо другого шарніра H2. 4 UA 114932 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перший шарнір H1 розташований вздовж краю першого відділення 6, який знаходиться між передньою стороною F1 першого відділення 6, яка є передньою бічною стінкою упаковки 2, і другою бічною стінкою S3 першого відділення 6. Другий шарнір H2 розташований вздовж передньої стінки F2 другого відділення 8 (яка є задньою стінкою упаковки 2) і другої бічної стінки S4 другого відділення 8. Край 31 передньої сторони і край задньої сторони рамки 4 можуть бути виконані з фаскою 30. Край 31 передньої сторони, який є суміжним з передньою бічною стінкою упаковки 2, може бути урівень з передньою стороною упаковки 2. Подібним чином, край задньої сторони може бути урівень із задньою стінкою задньої упаковки 2. Ширина 32 верхньої панелі 20 може бути вибрана так, що отвори 12 для доступу першого відділення 6 і другого відділення 8 були покриті і/або щільно закриті верхньою панеллю 20, коли упаковка 2 знаходиться в її закритому стані. Крім того, ширина 32 верхньої панелі 20 обмежує зазор 14 між першим шарніром H1 і другим шарніром H2. Зокрема, чотири панелі 16-22 рамки 4 можуть бути однакової ширини, яка може бути, наприклад, шириною 32 верхньої бічної панелі 20. На фіг. 3 представлений спрощений вигляд спереду упаковки 2 згідно з варіантом виконання за фіг. 1 і 2. Частково, упаковка 2 може мати довжину L, яка знаходиться в межах між 50 мм і 150 мм. Крім того, довжина L може бути між 80 мм і 110 мм, зокрема, довжина L може становити приблизно 90 мм. Висота Н упаковки 2 може мати подібний розмір, це означає, що величина висоти Н становить між 50 мм і 150 мм, зокрема, між 80 мм і 110 мм і може становити приблизно 90 мм. Ширина W упаковки 2 (див. фіг. 4) може бути між 10 мм і 20 мм. Ширина W може відповідати ширині зазору 14 між першим шарніром H1 і другим шарніром H2. Це означає, що ширина W відповідає загальній ширині других бічних стінок S3 і S4 першого і другого відділень 6, 8. Ширина WB фаски 30 може становити приблизно 1-5 мм. Рамка 4 може бути виготовлена з синтетичного матеріалу, наприклад, з поліпропілену (РР) або бутадієнакрилонітрил-стиролу (ABS). Перше відділення 6 і друге відділення 8, для більшої точності, стінки F1, F2, R1, R2, S1-S4 і нижніх частин B1, B2 відділень 6, 8 можуть бути виготовлені з щільного або тонкого картону. Розміри і матеріали є переважно застосовними до всіх варіантів виконання. На фіг. 4 представлений спрощений вигляд спереду упаковки 2 за варіантом виконання, а на Фіг. 5 представлений спрощений вигляд зверху упаковки 2. На інших кресленнях упаковка 2 знаходиться в закритому стані. На фіг. 6 представлений спрощений вигляд упаковки 2 за іншим варіантом виконання. Упаковка 2 містить два відділення 6, 8, в якій друге відділення 8 є відкритим. Для відкривання другого відділення 8, його повертають навколо другого шарніра H2. Коли упаковка 2 є закритою, задня стінка R2 другого відділення 8 є повернутою до задньої стінки R1 першого відділення 6. Крім того, задні стінки R1, R2 прилягають до обмежувача 34, коли відділення 6, 8 знаходяться в їх закритому положенні. Стопор 34 виступає у внутрішній простір рамки 4 на ширину WS, яка може бути між 3 мм і 10 мм. Стопор 34 може бути краєм, який виготовляють відливанням під тиском разом з рамкою 4, і який по суті виступає перпендикулярно від передньої панелі 16. Стопор 34 обмежує закрите положення першого відділення 6 і закрите положення другого відділення 8. Сума ширини першого відділення 6 і ширини другого відділення 8 (яку визначають в напрямку ширини W упаковки 2, див. фіг. 4), і міцність матеріалу краю (яку визначають в напрямку) можуть бути розраховані так, що передня стінка F1 першого відділення 6 і передня стінка F2 другого відділення 8 є виконаними урівень з краями рамки 4. Чотири панелі рамки 4, а саме, передня панель 16, задня панель 18, верхня панель 20 і нижня панель 22 можуть містити фаски 30, суміжні зовнішньому краю рамки 4. Крім того, рамка 4 може бути зміцнена так, що ці чотири панелі 16, 18, 20, 22 є зв'язаними за допомогою зміцнювальних елементів 36. Ці елементи 36 виступають у внутрішній простір рамки 4 і з'єднують суміжні панелі 16-22. Зміцнювальні елементи 36 особливо переважні для компенсації зусиль зсуву, які діють на рамку 4. На фіг. 7 представлений спрощений вигляд в перспективі попередньо виготовленої частини упаковки 2 згідно з варіантом виконання. Перше відділення 6 і друге відділення 8, де передня стінка F1 першого відділення 6 і передня стінка F2 другого відділення 8 утворюють частину з'єднувальної панелі 40. З'єднувальна панель 40 містить, крім того, проміжну стінку 42, яка з'єднує передню стінку F1 першого відділення 6 і передню стінку F2 другого відділення 8. З'єднувальна частина 40 є невід'ємною частиною, що містить передні стінки F1, F2 і проміжну стінку 42. Перше відділення 6 і друге відділення 8 можуть бути попередньо виготовленими елементами, які згодом приєднують до з'єднувальної панелі 40. Це може бути переважним відносно виготовлення упаковки 2. 5 UA 114932 C2 5 10 15 20 25 30 35 40 45 50 55 60 Крім того, з'єднувальна панель 40 може бути виготовлена з першої частини, що містить перше відділення 6, і другої частини, що містить друге відділення 8. Передня бічна стінка F1 такого першого відділення 6 може бути продовженою по відділенню 6 для утворення щонайменше частини проміжної стінки 42. Подібним чином, передня бічна стінка F2 даного другого відділення 8 може бути продовженою по відділенню 8 для утворення щонайменше частини проміжної стінки 42. Якщо обидві, і перша частина, і друга частина, кожна, утворює проміжну стінку 42, ці дві проміжні стінки 42 можуть бути розташовані з перекриттям. Це приводить до утворення елемента, який зображений на фіг. 7. Однак проміжна стінка 42 є подвійною стінкою за даним варіантом виконання. Перша частина і друга частина, переважно, можуть бути виготовлені окремо. Перший і другий шарнір H1, H2 виконані лініями згину в з'єднувальній панелі 40. З'єднувальна панель 40, наприклад, може бути виготовлена зі щільного або тонкого картону. Для виготовлення упаковки 2, згідно з варіантами винаходу, задня поверхня 44 проміжної стінки 42 може бути прикріплена до внутрішньої поверхні задньої панелі 18 рамки 4. Внутрішня поверхня задньої панелі 18 є поверхнею, повернутою до внутрішнього простору рамки 4. Проміжна стінка 42 може бути прикріплена до задньої панелі 18 з використанням придатного адгезиву. Крім того, задня стінка R1 першого відділення 6 і задня стінка R2 другого відділення 8 можуть бути оснащені фіксуючими елементами 46 для фіксування першого відділення 6 і другого відділення 8 в їх закритому положенні. Фіксуючі елементи 46 можуть бути, наприклад, протидіючими магнітними елементами, які прикладають силу тяжіння один до одного, якщо пачку 2 закривають. Фіксуючі елементи 46 можуть бути контр-елементами "липучки" (стрічки Велкро) або точками дії рознімного фіксатора. На фіг. 8 представлений спрощений вигляд у перспективі упаковки 2 за іншим варіантом виконання. Упаковка 2 може бути виконана подібно упаковці 2 за варіантами на фіг. 1-7, однак, упаковка 2 містить одне відділення 70, яке шарнірно прикріплене до рамки 4 за допомогою шарніра H. Для відкривання і закривання упаковки 2, відділення 70 повертають відносно шарніра H. Відділення 70 містить передню стінку F7 і задню стінку R7, які по суті є паралельними одна до одної і які виступають по суті перпендикулярно від нижньої стінки B7. Передня стінка F7 і задня стінка R7 протилежні одна до одної відносно внутрішнього простору відділення 70. Подібним чином, перша бічна стінка S7 і друга бічна стінка S8 по суті є паралельними одна до одної і виступають по суті перпендикулярно від нижньої стінки B7. Бічні стінки S7, S8 протилежні одна до одної відносно внутрішнього простору відділення 70. Рамка 4 містить чотири по суті плоскі панелі: передню панель 16, задню панель 18, верхню панель 20 і нижню панель 22. Передня панель 16 покриває першу бічну стінку S7, задня панель 18 покриває другу бічну стінку S8, верхня панель 20 покриває отвір 12 для доступу, а нижня панель 22 покриває нижню стінку B7. Отвір для доступу призначений для одержання доступу до відповідних тютюнових виробів, наприклад сигарет 10, що знаходяться у відділенні 70. Ширина W рамки 4 може бути подібною або дорівнювати ширині W7 відділення 70. Іншими словами, ширина бічних стінок S7, S8 відділення 70, яка дорівнює ширині W7 відділення 70, є подібною або дорівнювати ширині панелей 16-22 рамки 4. Верхня панель 20 може бути виконана для запечатування або закривання отвору 12 для доступу у відділенні 70, коли упаковка 2 знаходиться в закритому стані. У такому закритому стані задня стінка R7 відділення 70 є передньою стінкою упаковки 2, передня стінка F7 відділення 70 є задньою стінкою упаковки 2. Подібно до упаковки 2 на фіг. 1-7, рамка 4 упаковки на фіг. 8 може містити виріз 72. При наявності одного відділення 70, відповідно, рамка 4 містить одиничний виріз 72. Передня стінка F7 відділення 70 може мати виступ (не показаний), який вміщується у вирізі 72, коли упаковка 2 знаходиться в закритому стані, і який полегшує відкривання відділення 70. Рамка 4, однак, може бути виконана з окремою передньою стінкою (не показана) для покривання сторони або вікна рамки 4. Задню стінку R7 відділення 70 можна спостерігати через це вікно у варіанті виконання за фіг. 8. Цього не буде у варіанті, коли рамка забезпечена окремою передньою стінкою. На фіг. 9 представлений комплект 50 панелей, які можуть бути такими, що накладаються на зовнішню поверхню упаковки 2 на фіг. 1-7. Комплект 50 панелей включає в себе передню панель 52 для покривання передньої сторони F1 першого відділення 6, задню панель 54 для покривання передньої сторони F2 другого відділення 8 (яка є задньою стінкою упаковки 2), і для бічних панелей 56, 58, 60, 62. Бічні панелі 56-62 містять задню панель 56 для покривання зовнішньої поверхні задньої панелі 18. Передня бічна панель 58 забезпечує покриття зовнішньої поверхні передньої панелі 16 рамки 4. Верхня панель 60 забезпечує покриття зовнішньої поверхні верхньої панелі 20, а нижня панель 62 забезпечує покриття зовнішньої 6 UA 114932 C2 5 10 поверхні нижньої панелі 22 рамки 4. Крім того, набір 50 панелей може бути застосований до упаковки 2 за варіантом виконання на фіг. 8. Відносно упаковки 2, передня панель 52 покриває задню сторону R7 відділення 6, а задня панель 54 покриває передню сторону F7. Бічні панелі 56, 58, 60, 62 призначені для покриття рамки 4, як згадано вище. Панелі 54, 60 можуть бути виконані з рифленням або тисненням для того, щоб забезпечити упаковці 2 привабливе конструктивне виконання. Панелі 54, 60 фіксують на відповідних зовнішніх поверхнях упаковки 2 з використанням придатного клеючого матеріалу. Хоча винахід описаний вище з посиланням на конкретні варіанти виконання, він не є обмеженим такими варіантами, і безперечно, що інші альтернативні варіанти можуть розглядатися фахівцями в даній галузі техніки, які знаходяться в межах об'єму формули винаходу. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Упаковка (2) для тютюнових виробів (10), яка містить перше відділення (6) і друге відділення (8) для вміщення тютюнових виробів (10), а також містить рамку (4), причому перше відділення (6) шарнірно з'єднане з рамкою (4) першим шарніром (H1), а друге відділення (8) шарнірно з'єднане з рамкою (4) другим шарніром (H2) так, що упаковку можна відкривати і закривати поворотом першого відділення (6) навколо першого шарніра (H1) і поворотом другого відділення (8) навколо другого шарніра (H2), причому перший шарнір (H1) і другий шарнір (H2) є окремими і по суті паралельними один одному, а між першим шарніром (H1) і другим шарніром (H2) є зазор (14), причому перше відділення (6) і друге відділення (8), щонайменше частково, оточені рамкою (4), коли упаковка (2) знаходиться в закритому стані, яка відрізняється тим, що передня стінка (F1) першого відділення (6) і передня стінка (F2) другого відділення (8) утворюють частину з'єднувальної панелі (40), яка додатково містить проміжну стінку (42), причому проміжна стінка (42) прикріплена до рамки (4) для з'єднання передньої стінки (F1) першого відділення (6) і передньої стінки (F2) другого відділення (8) з рамкою (4), при цьому рамка (4) щонайменше частково покриває отвір (12) для доступу першого відділення (6) і отвір (12) для доступу другого відділення (8), коли упаковка (2) знаходиться в закритому стані. 2. Упаковка (2) за п. 1, яка відрізняється тим, що перше і друге відділення містять нижню стінку (B1, B2), передню стінку (F1, F2), задню стінку (R1, R2), першу бічну стінку (S1, S2) і другу бічну стінку (S3, S4), причому передня стінка (F1, F2) і задня стінка (R1, R2) протилежні одна одній відносно внутрішнього простору відділення (6, 8), і при цьому перша бічна стінка (S1, S2) і друга бічна стінка (S3, S4) протилежні одна одній відносно внутрішнього простору відділення (6, 8), при цьому отвір (12) для доступу, що забезпечує доступ у відділення (6, 8), розташований протилежно нижній стінці (B1, B2), при цьому рамка (4), щонайменше частково, покриває нижню стінку (B1, B2), першу бічну стінку (S1, S2), другу бічну стінку (S3, S4) і отвір (12) для доступу першого і другого відділення (6, 8), відповідно, коли упаковка знаходиться в закритому стані. 3. Упаковка (2) за п. 1 або 2, яка відрізняється тим, що перший шарнір (H1) розташований вздовж краю, який розташований між передньою стінкою (F1) і першою бічною стінкою (S1) або другою бічною стінкою (S3) першого відділення, а другий шарнір (H2) розташований вздовж краю, який розташований між передньою стінкою (F2) і першою бічною стінкою (S2) або другою бічною стінкою (S4) другого відділення. 4. Упаковка (2) за одним із попередніх пунктів, яка відрізняється тим, що рамка (4) виготовлена з використанням чотирьох по суті плоских панелей, а саме передньої панелі (16), задньої панелі (18), верхньої панелі (20) і нижньої панелі (22), при цьому передня панель (16), щонайменше частково, покриває перші бічні стінки (S1, S3), задня панель (18), щонайменше частково, покриває другі бічні стінки (S2, S4), верхня панель (20), щонайменше частково, покриває отвори для доступу (12), а нижня панель (22), щонайменше частково, покриває нижні стінки (B1, B2) першого і другого відділення (6, 8), відповідно, коли упаковка (2) знаходиться в закритому стані. 5. Упаковка (2) за п. 4, яка відрізняється тим, що передня панель (16) рамки (4) містить щонайменше один виріз (24, 26), а передня стінка (F1, F2) першого і/або другого відділення (6, 8) містить виступ (28, 29), який виступає у вказаний виріз (24, 26). 6. Упаковка (2) за будь-яким з попередніх пунктів, в якій рамка (4) містить стопор (34), який виступає у внутрішній простір рамки (4), при цьому щонайменше частина задньої стінки (R1, R2) першого і/або другого відділення (6, 8) впирається у вказаний стопор (34), коли упаковка (2) знаходиться в закритому стані. 7. Упаковка за будь-яким з пп. 2-6, в якій задня стінка (R1) першого відділення (6) і задня стінка (R2) другого відділення (8) повернені одна до одної, коли упаковка (2) закрита, і передня стінка 7 UA 114932 C2 5 10 (F1) першого відділення (6) утворює передню стінку упаковки (2), а передня стінка (F2) другого відділення (8) утворює задню стінку упаковки (2). 8. Спосіб виготовлення упаковки (2) для тютюнових виробів (10), яка містить перше відділення (6) і друге відділення (8) для вміщення тютюнових виробів (10), в якій передня стінка (F1) першого відділення (6) і передня стінка (F2) другого відділення (8) утворюють частину з'єднувальної панелі (40), яка додатково містить проміжну стінку (42), при цьому спосіб включає стадію прикріплення проміжної стінки (42) до рамки (4) для забезпечення шарнірного з'єднання між першим відділенням (6) і рамкою (4) і другим відділенням (8) і рамкою (4) так, що упаковку (2) можна відкривати і закривати за допомогою повороту першого відділення (6) навколо першого шарніра (H1) і за допомогою повороту другого відділення (8) навколо другого шарніра (H2) так, що рамка (4) щонайменше частково покриває отвір (12) для доступу першого відділення (6) і отвір (12) для доступу другого відділення (8), коли упаковка (2) знаходиться в закритому стані. 8 UA 114932 C2 9 UA 114932 C2 10 UA 114932 C2 11 UA 114932 C2 12 UA 114932 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
