Ніж, диск ножової головки різака та ножова головка

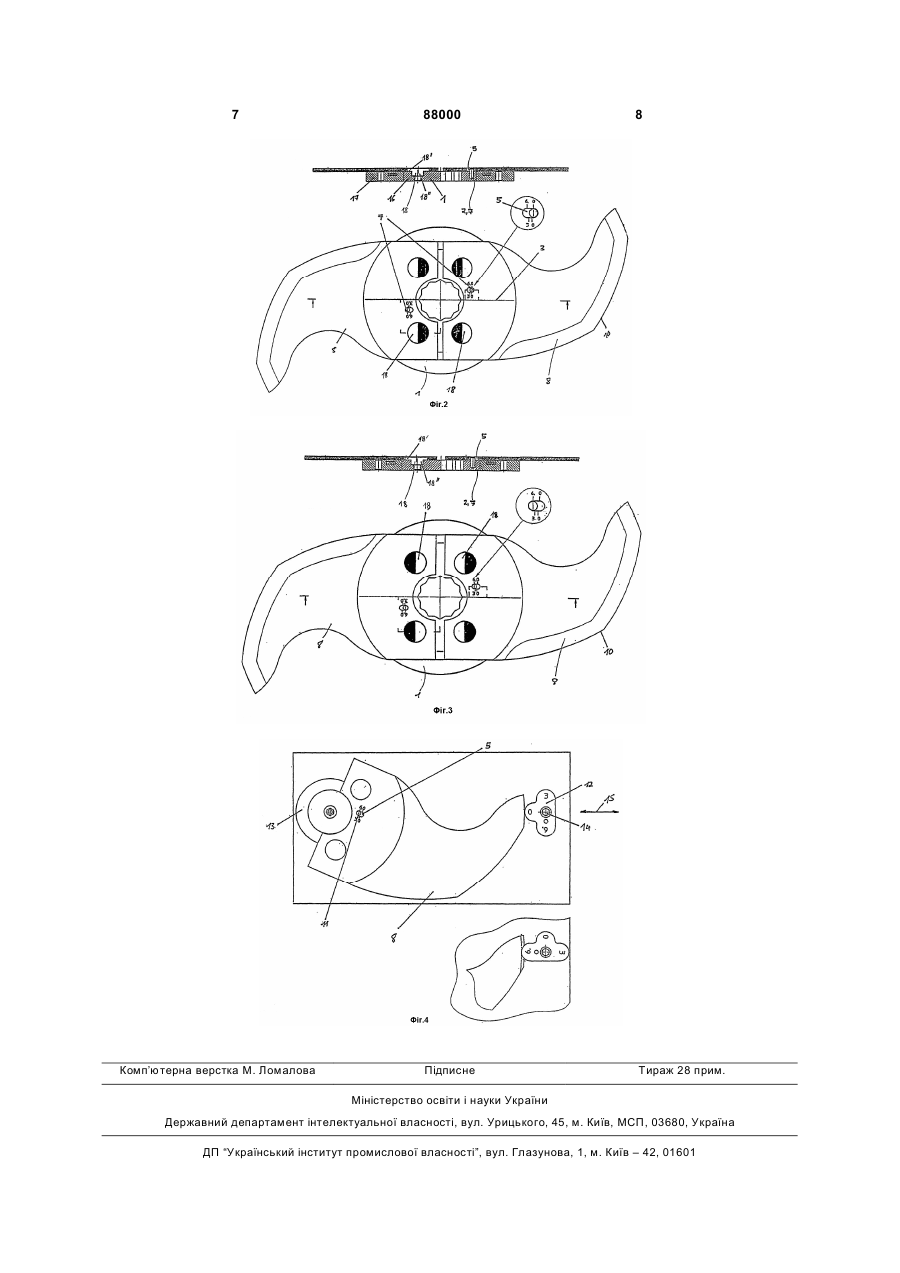

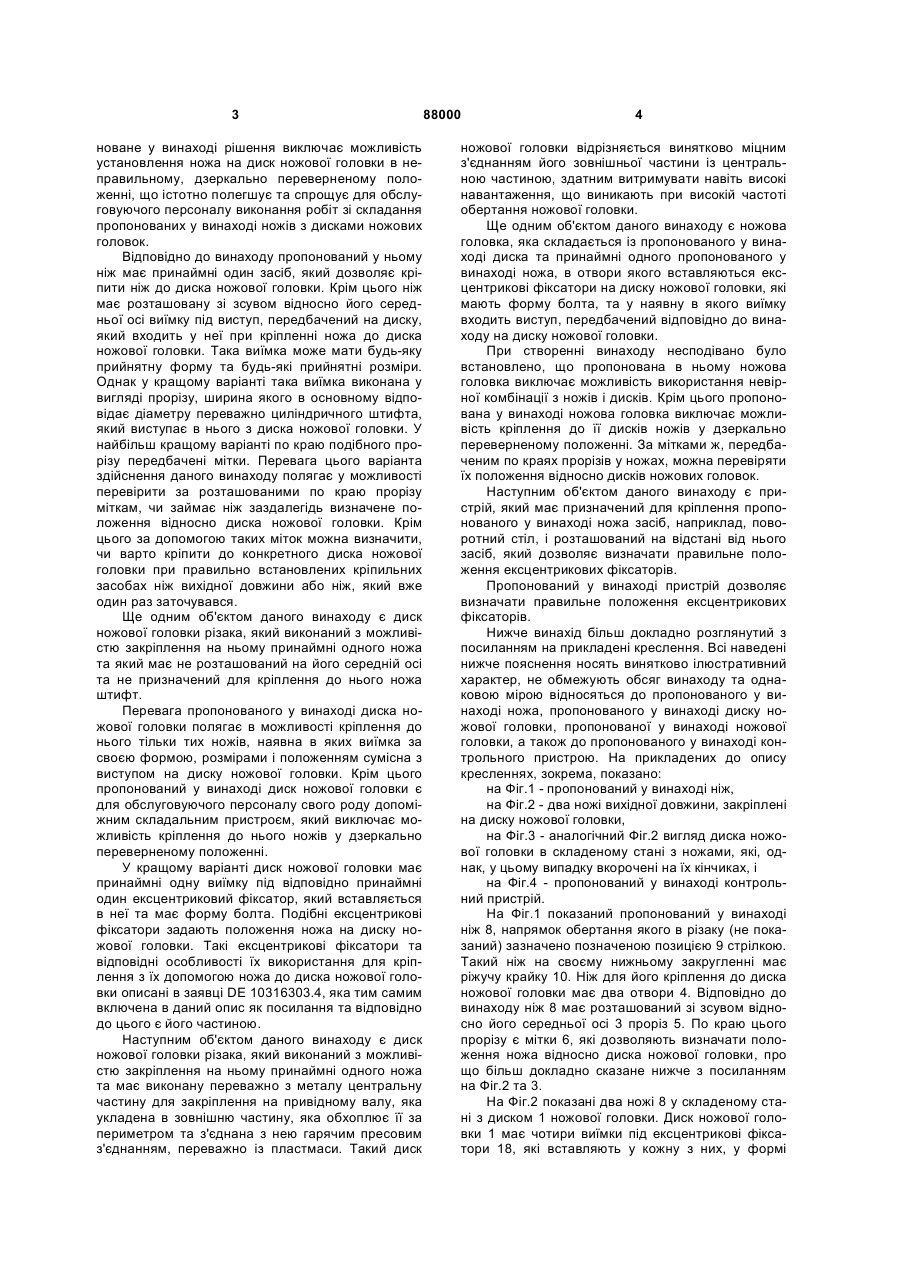

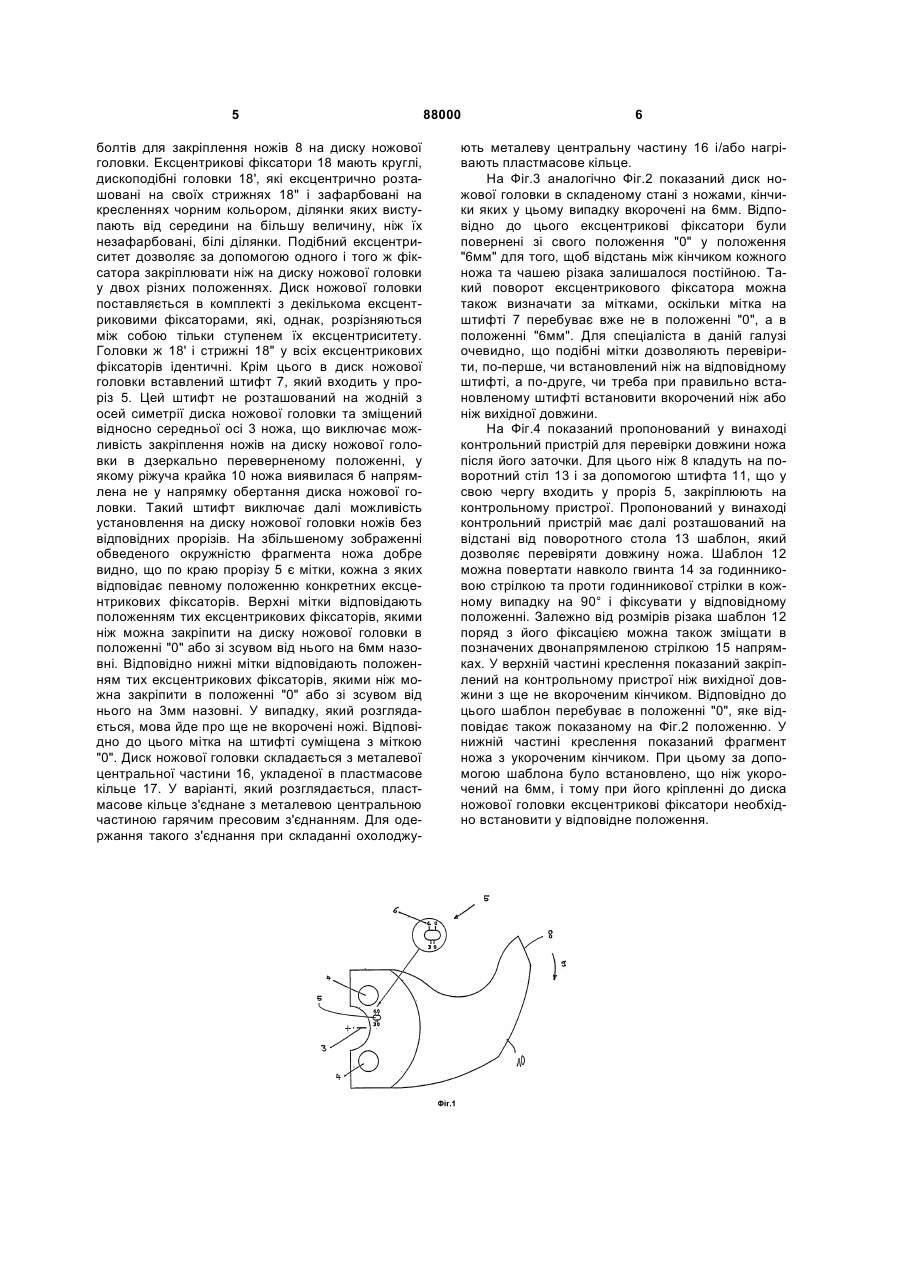

1. Ніж (8), який має принаймні один засіб (4), що дозволяє кріпити його до диска (1) ножової головки, та розташовану зі зсувом відносно його середньої осі (3) виїмку (5) у вигляді прорізу під виступ (2), переважно штифт (7), що є на диску (1) ножової головки та входить у неї, який відрізняється тим, що по краю прорізу (5) передбачені мітки (6). C2 2 (19) 1 3 новане у винаході рішення виключає можливість установлення ножа на диск ножової головки в неправильному, дзеркально переверненому положенні, що істотно полегшує та спрощує для обслуговуючого персоналу виконання робіт зі складання пропонованих у винаході ножів з дисками ножових головок. Відповідно до винаходу пропонований у ньому ніж має принаймні один засіб, який дозволяє кріпити ніж до диска ножової головки. Крім цього ніж має розташовану зі зсувом відносно його середньої осі виїмку під виступ, передбачений на диску, який входить у неї при кріпленні ножа до диска ножової головки. Така виїмка може мати будь-яку прийнятну форму та будь-які прийнятні розміри. Однак у кращому варіанті така виїмка виконана у вигляді прорізу, ширина якого в основному відповідає діаметру переважно циліндричного штифта, який виступає в нього з диска ножової головки. У найбільш кращому варіанті по краю подібного прорізу передбачені мітки. Перевага цього варіанта здійснення даного винаходу полягає у можливості перевірити за розташованими по краю прорізу міткам, чи займає ніж заздалегідь визначене положення відносно диска ножової головки. Крім цього за допомогою таких міток можна визначити, чи варто кріпити до конкретного диска ножової головки при правильно встановлених кріпильних засобах ніж вихідної довжини або ніж, який вже один раз заточувався. Ще одним об'єктом даного винаходу є диск ножової головки різака, який виконаний з можливістю закріплення на ньому принаймні одного ножа та який має не розташований на його середній осі та не призначений для кріплення до нього ножа штифт. Перевага пропонованого у винаході диска ножової головки полягає в можливості кріплення до нього тільки тих ножів, наявна в яких виїмка за своєю формою, розмірами і положенням сумісна з виступом на диску ножової головки. Крім цього пропонований у винаході диск ножової головки є для обслуговуючого персоналу свого роду допоміжним складальним пристроєм, який виключає можливість кріплення до нього ножів у дзеркально переверненому положенні. У кращому варіанті диск ножової головки має принаймні одну виїмку під відповідно принаймні один ексцентриковий фіксатор, який вставляється в неї та має форму болта. Подібні ексцентрикові фіксатори задають положення ножа на диску ножової головки. Такі ексцентрикові фіксатори та відповідні особливості їх використання для кріплення з їх допомогою ножа до диска ножової головки описані в заявці DE 10316303.4, яка тим самим включена в даний опис як посилання та відповідно до цього є його частиною. Наступним об'єктом даного винаходу є диск ножової головки різака, який виконаний з можливістю закріплення на ньому принаймні одного ножа та має виконану переважно з металу центральну частину для закріплення на привідному валу, яка укладена в зовнішню частину, яка обхоплює її за периметром та з'єднана з нею гарячим пресовим з'єднанням, переважно із пластмаси. Такий диск 88000 4 ножової головки відрізняється винятково міцним з'єднанням його зовнішньої частини із центральною частиною, здатним витримувати навіть високі навантаження, що виникають при високій частоті обертання ножової головки. Ще одним об'єктом даного винаходу є ножова головка, яка складається із пропонованого у винаході диска та принаймні одного пропонованого у винаході ножа, в отвори якого вставляються ексцентрикові фіксатори на диску ножової головки, які мають форму болта, та у наявну в якого виїмку входить виступ, передбачений відповідно до винаходу на диску ножової головки. При створенні винаходу несподівано було встановлено, що пропонована в ньому ножова головка виключає можливість використання невірної комбінації з ножів і дисків. Крім цього пропонована у винаході ножова головка виключає можливість кріплення до її дисків ножів у дзеркально переверненому положенні. За мітками ж, передбаченим по краях прорізів у ножах, можна перевіряти їх положення відносно дисків ножових головок. Наступним об'єктом даного винаходу є пристрій, який має призначений для кріплення пропонованого у винаході ножа засіб, наприклад, поворотний стіл, і розташований на відстані від нього засіб, який дозволяє визначатиправильне положення ексцентрикових фіксаторів. Пропонований у винаході пристрій дозволяє визначати правильне положення ексцентрикових фіксаторів. Нижче винахід більш докладно розглянутий з посиланням на прикладені креслення. Всі наведені нижче пояснення носять винятково ілюстративний характер, не обмежують обсяг винаходу та однаковою мірою відносяться до пропонованого у винаході ножа, пропонованого у винаході диску ножової головки, пропонованої у винаході ножової головки, а також до пропонованого у винаході контрольного пристрою. На прикладених до опису кресленнях, зокрема, показано: на Фіг.1 - пропонований у винаході ніж, на Фіг.2 - два ножі вихідної довжини, закріплені на диску ножової головки, на Фіг.3 - аналогічний Фіг.2 вигляд диска ножової головки в складеному стані з ножами, які, однак, у цьому випадку вкорочені на їх кінчиках, і на Фіг.4 - пропонований у винаході контрольний пристрій. На Фіг.1 показаний пропонований у винаході ніж 8, напрямок обертання якого в різаку (не показаний) зазначено позначеною позицією 9 стрілкою. Такий ніж на своєму нижньому закругленні має ріжучу крайку 10. Ніж для його кріплення до диска ножової головки має два отвори 4. Відповідно до винаходу ніж 8 має розташований зі зсувом відносно його середньої осі 3 проріз 5. По краю цього прорізу є мітки 6, які дозволяють визначати положення ножа відносно диска ножової головки, про що більш докладно сказане нижче з посиланням на Фіг.2 та 3. На Фіг.2 показані два ножі 8 у складеному стані з диском 1 ножової головки. Диск ножової головки 1 має чотири виїмки під ексцентрикові фіксатори 18, які вставляють у кожну з них, у формі 5 болтів для закріплення ножів 8 на диску ножової головки. Ексцентрикові фіксатори 18 мають круглі, дископодібні головки 18', які ексцентрично розташовані на своїх стрижнях 18" і зафарбовані на кресленнях чорним кольором, ділянки яких виступають від середини на більшу величину, ніж їх незафарбовані, білі ділянки. Подібний ексцентриситет дозволяє за допомогою одного і того ж фіксатора закріплювати ніж на диску ножової головки у двох різних положеннях. Диск ножової головки поставляється в комплекті з декількома ексцентриковими фіксаторами, які, однак, розрізняються між собою тільки ступенем їх ексцентриситету. Головки ж 18' і стрижні 18" у всіх ексцентрикових фіксаторів ідентичні. Крім цього в диск ножової головки вставлений штифт 7, який входить у проріз 5. Цей штифт не розташований на жодній з осей симетрії диска ножової головки та зміщений відносно середньої осі 3 ножа, що виключає можливість закріплення ножів на диску ножової головки в дзеркально переверненому положенні, у якому ріжуча крайка 10 ножа виявилася б напрямлена не у напрямку обертання диска ножової головки. Такий штифт виключає далі можливість установлення на диску ножової головки ножів без відповідних прорізів. На збільшеному зображенні обведеного окружністю фрагмента ножа добре видно, що по краю прорізу 5 є мітки, кожна з яких відповідає певному положенню конкретних ексцентрикових фіксаторів. Верхні мітки відповідають положенням тих ексцентрикових фіксаторів, якими ніж можна закріпити на диску ножової головки в положенні "0" або зі зсувом від нього на 6мм назовні. Відповідно нижні мітки відповідають положенням тих ексцентрикових фіксаторів, якими ніж можна закріпити в положенні "0" або зі зсувом від нього на 3мм назовні. У випадку, який розглядається, мова йде про ще не вкорочені ножі. Відповідно до цього мітка на штифті суміщена з міткою "0". Диск ножової головки складається з металевої центральної частини 16, укладеної в пластмасове кільце 17. У варіанті, який розглядається, пластмасове кільце з'єднане з металевою центральною частиною гарячим пресовим з'єднанням. Для одержання такого з'єднання при складанні охолоджу 88000 6 ють металеву центральну частину 16 і/або нагрівають пластмасове кільце. На Фіг.3 аналогічно Фіг.2 показаний диск ножової головки в складеному стані з ножами, кінчики яких у цьому випадку вкорочені на 6мм. Відповідно до цього ексцентрикові фіксатори були повернені зі свого положення "0" у положення "6мм" для того, щоб відстань між кінчиком кожного ножа та чашею різака залишалося постійною. Такий поворот ексцентрикового фіксатора можна також визначати за мітками, оскільки мітка на штифті 7 перебуває вже не в положенні "0", а в положенні "6мм". Для спеціаліста в даній галузі очевидно, що подібні мітки дозволяють перевірити, по-перше, чи встановлений ніж на відповідному штифті, а по-друге, чи треба при правильно встановленому штифті встановити вкорочений ніж або ніж вихідної довжини. На Фіг.4 показаний пропонований у винаході контрольний пристрій для перевірки довжини ножа після його заточки. Для цього ніж 8 кладуть на поворотний стіл 13 і за допомогою штифта 11, що у свою чергу входить у проріз 5, закріплюють на контрольному пристрої. Пропонований у винаході контрольний пристрій має далі розташований на відстані від поворотного стола 13 шаблон, який дозволяє перевіряти довжину ножа. Шаблон 12 можна повертати навколо гвинта 14 за годинниковою стрілкою та проти годинникової стрілки в кожному випадку на 90° і фіксувати у відповідному положенні. Залежно від розмірів різака шаблон 12 поряд з його фіксацією можна також зміщати в позначених двонапрямленою стрілкою 15 напрямках. У верхній частині креслення показаний закріплений на контрольному пристрої ніж вихідної довжини з ще не вкороченим кінчиком. Відповідно до цього шаблон перебуває в положенні "0", яке відповідає також показаному на Фіг.2 положенню. У нижній частині креслення показаний фрагмент ножа з укороченим кінчиком. При цьому за допомогою шаблона було встановлено, що ніж укорочений на 6мм, і тому при його кріпленні до диска ножової головки ексцентрикові фіксатори необхідно встановити у відповідне положення. 7 Комп’ютерна верстка М. Ломалова 88000 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
