Пристрій для вирівнювання стін

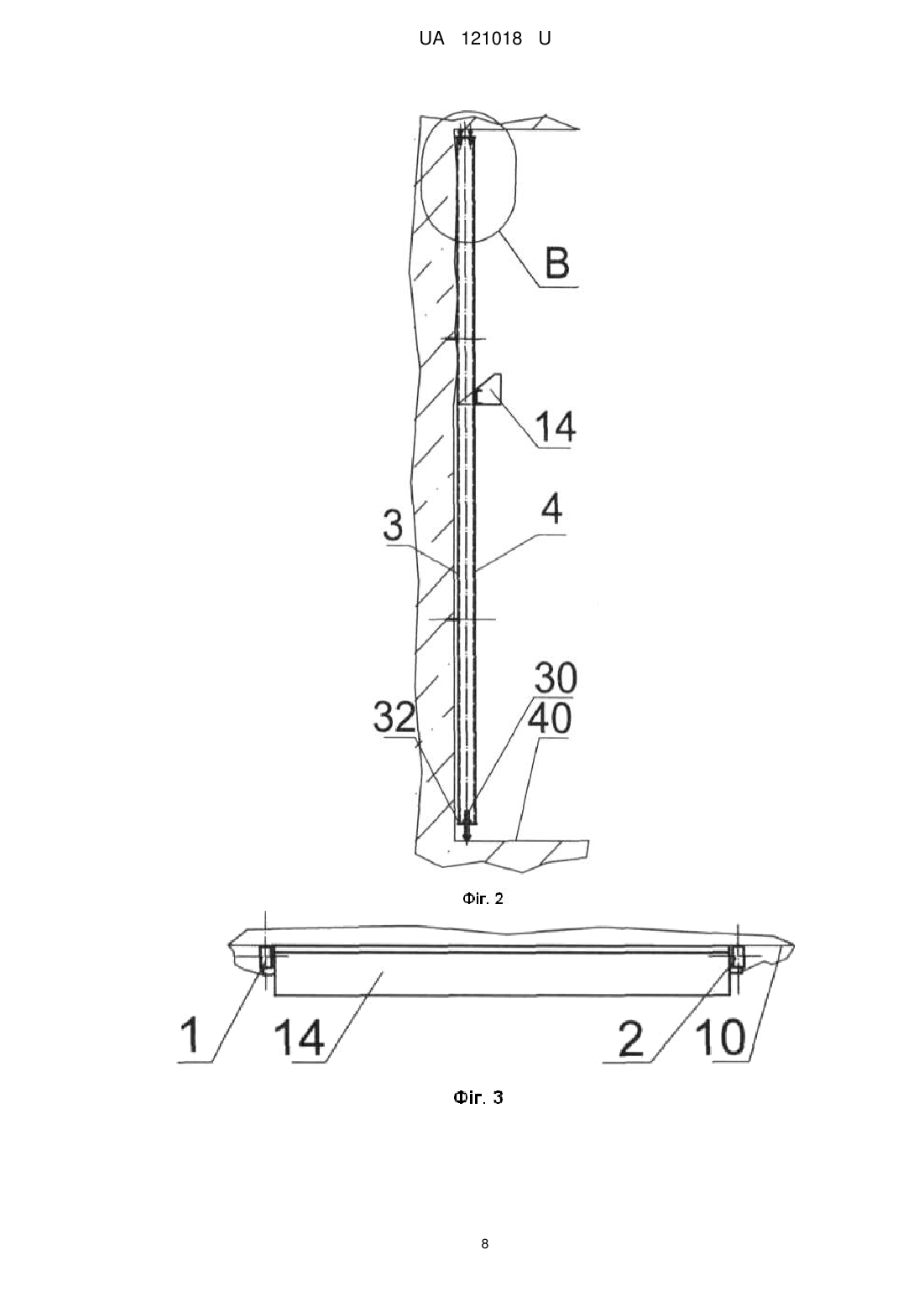

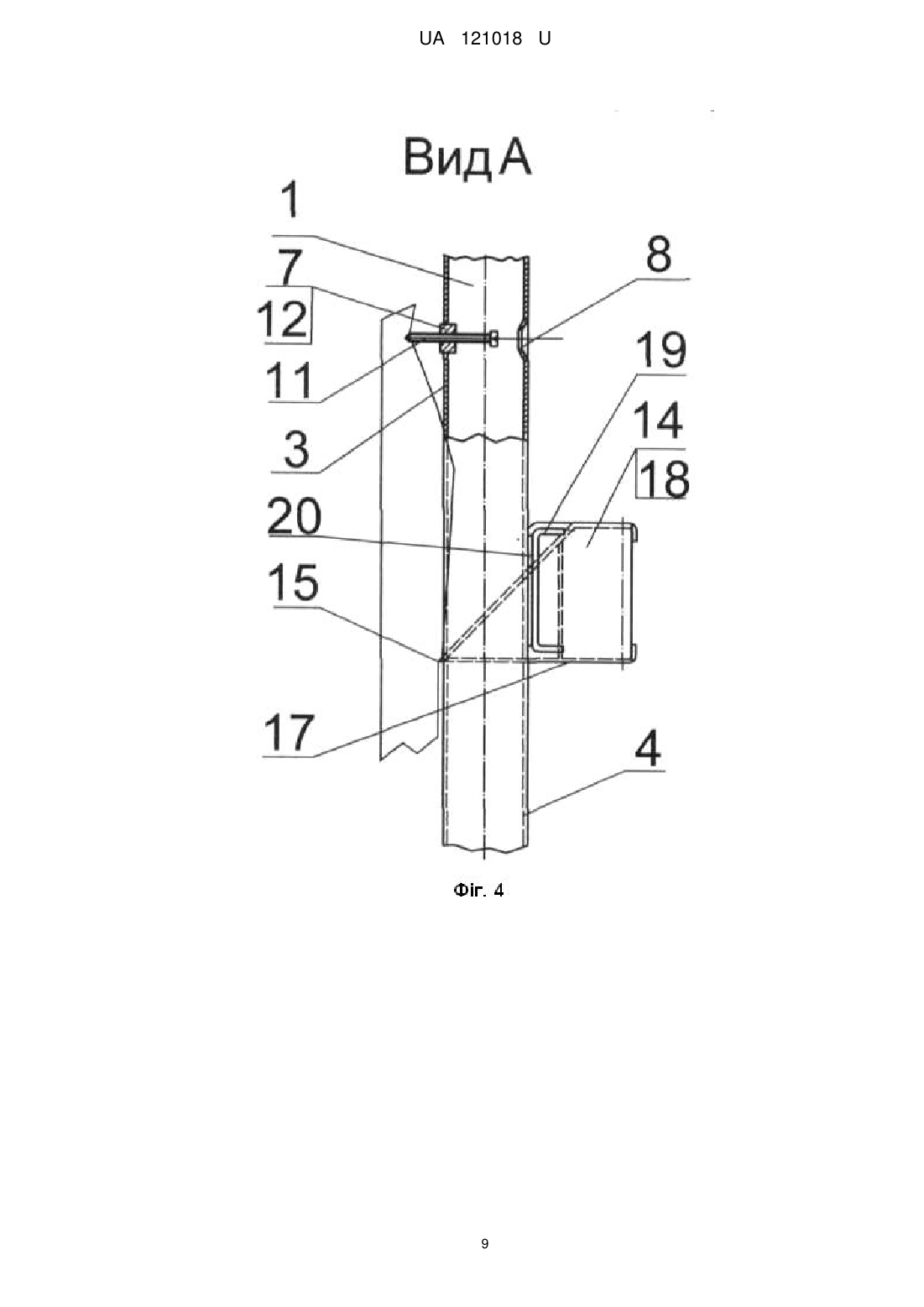

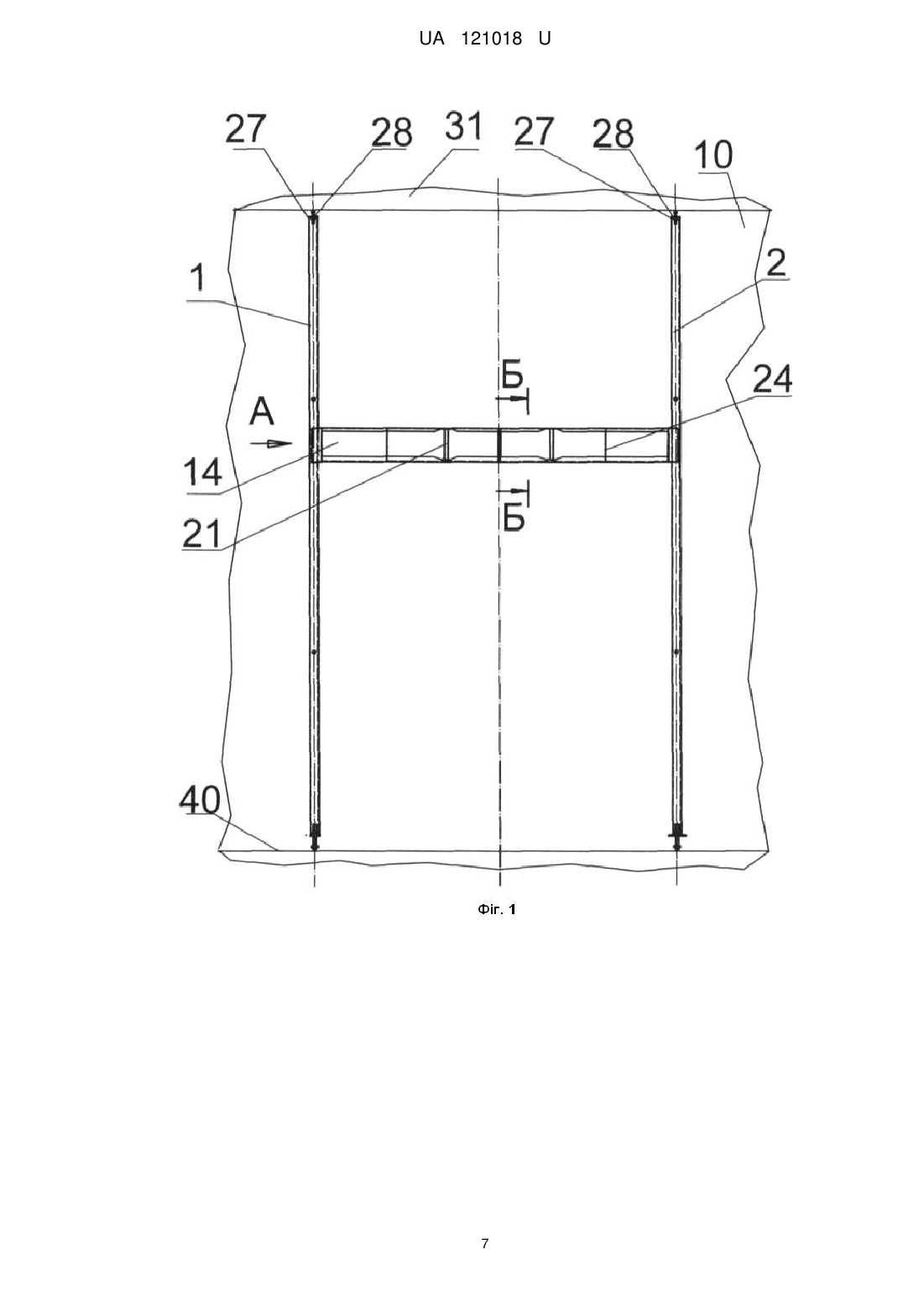

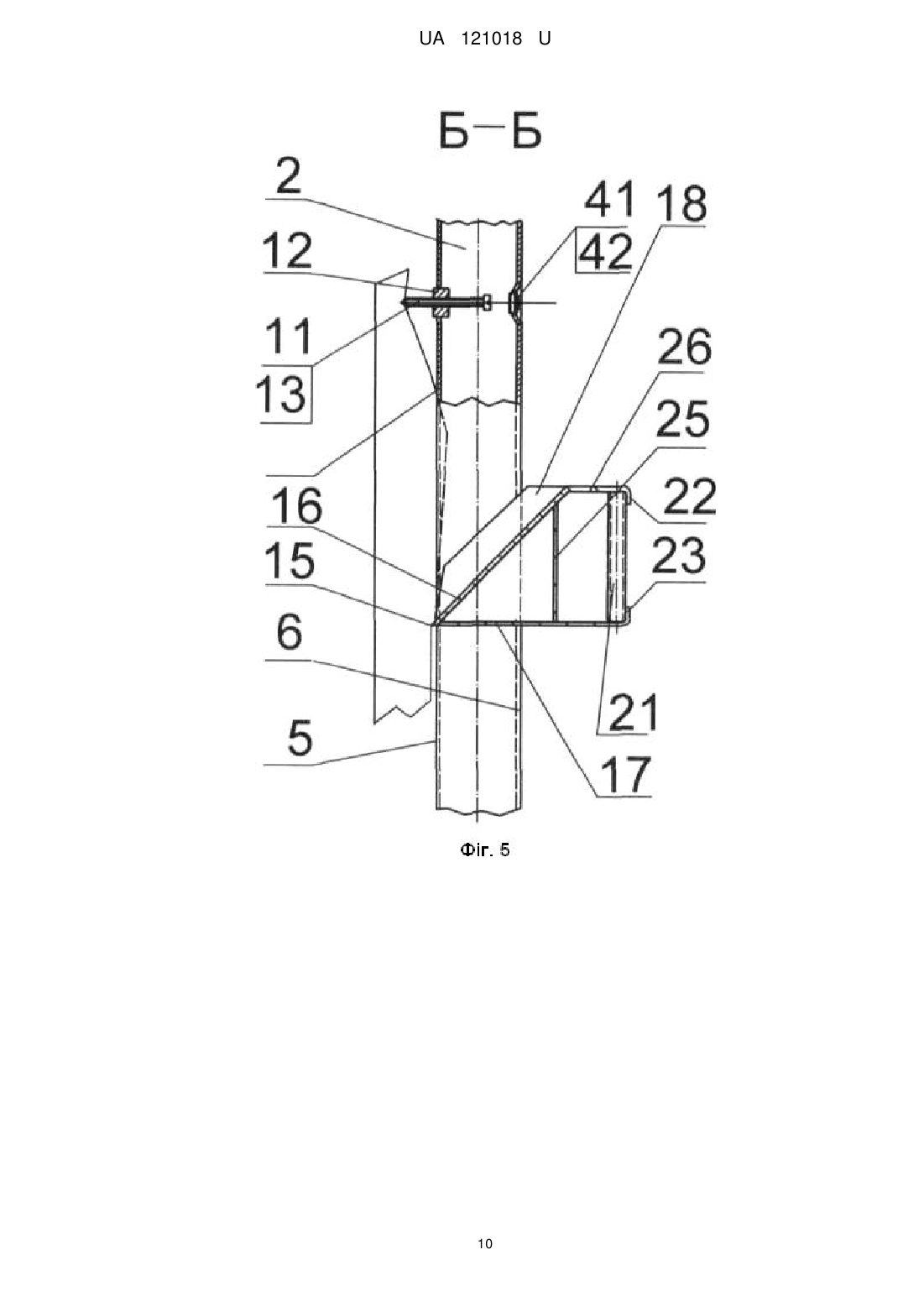

Реферат: Пристрій для вирівнювання стін, що містить виконані з порожнистого профілю напрямні, з можливістю подовження, що містять розпірно-кріпильні вузли з установочними гвинтами, встановленими в торцях її профілю так, що мають можливість упору в поверхню, сполучену з поверхнею, що вирівнюється, також елементи сполучення з поверхнею, що вирівнюється, і інструмент для вирівнювання, виконаний з виступами по торцях, з можливістю сполучення і переміщення вздовж напрямних, причому напрямні виконані з тонкостінного профілю, в протилежних стінках якого виконані пари співвісних розташованих поперечно напрямним і поверхні, що оброблюється, отворів, симетрично розташованих відносно поперечного перерізу напрямних, зазначені пари отворів розташовані по довжині напрямних не менше ніж у двох місцях, а концентрично отвору в стінці грані, розташованої з боку оброблюваної поверхні, передбачений елемент фіксації упорного стрижня з різьбовою нарізкою з можливістю плавного регулювання опорного положення, а інструмент для вирівнювання виконаний з тонкостінного профілю з робочою кромкою, яка утворена стінками, що розходяться у поперечному перерізі під кутом від 40 до 60 градусів одна відносно іншої, причому одна, основна стінка, перпендикулярна напрямним і, відповідно, поверхні що оброблюється, також перпендикулярно площині основної стінки інструменту на торцевих зашивках розташовані кронштейни з опорними площадками, що сполучаються з напрямними, а на протилежній стороні робочої крайки стінок інструменту в межах поперечного перерізу встановлені, поперечно напряму профілю інструменту, ручки, для можливості утримування руками. UA 121018 U (54) ПРИСТРІЙ ДЛЯ ВИРІВНЮВАННЯ СТІН UA 121018 U UA 121018 U 5 10 15 20 25 30 35 40 45 50 55 60 Пристрій належить до будівельних робіт, призначений для вирівнювання свіжештукатуреної поверхні стін Відомий пристрій для вирівнювання оштукатурених поверхонь описаний у патенті на корисну модель Російської Федерації № 103551, опублікованому 20.042011 року, індекс МПК E04F 21/02, який містить опорну напрямну раму з встановленим на ній з можливістю руху по вертикалі робочим органом, причому опорна рама складається з кількох, залежно від довжини стіни, опорних стійок, з'єднаних напрямними рейками, прикріпленими до стійок за допомогою вузлів тимчасово-фіксованого з'єднання, на напрямних рейках встановлений великий візок з можливістю руху по горизонталі, всередині якого з можливістю руху по вертикалі поміщена мала каретка з робочим органом у вигляді штукатурного правила, при цьому штукатурне правило кріпиться до малої каретки за допомогою вузлів тимчасово-фіксованого з'єднання. Недоліками є конструктивна складність та висока вага елементів, що переміщуються, так як відомий пристрій містить дві каретки, одна в другий, на яких вже закріплене правило. Відомий пристрій для вирівнювання поверхні, який описаний у патенті Російської Федерації № 103373 опублікованому 10.04.2011 року у бюлетені № 10, індекс МПК E04F 21/00 який є найбільш близьким по технічній суті. Пристрій для вирівнювання поверхні містить виконані з порожнистого профілю напрямні з елементами їх закріплення на поверхні, що вирівнюється, і інструмент для вирівнювання, виконаний з виступами по торцях, що взаємодіють з напрямними при його переміщенні вздовж них, причому кожна напрямна забезпечена встановленими у відкритих торцях її профілю розпірно-кріпильними вузлами з установочними гвинтами, що мають можливість упору в поверхню, сполучену з вирівнювальною, при цьому напрямні виконані з можливістю нарощування своєї довжини за рахунок приєднання додаткових елементів такого ж профілю. Вузол приєднання додаткового елемента виконано у вигляді такого, що частково розміщується в порожнинах з'єднувальних профілів деталі з кінцевими посадочними ділянками, кожен з яких повторює форму внутрішньої порожнини профілю, що приєднується, який насаджується з охопленням відповідної кінцевої ділянки, і середньою частиною, ступінчасто виступає на товщину стінок профілів. Для виготовлення напрямних використані стандартні правила з металевого профілю, що промислово випускаються, в тому числі виробітані. Профіль має в перерізі форму прямокутної трапеції. Виступи по торцях інструменту для вирівнювання виконані циліндричної форми. Розпірною-кріпильний вузол виконаний у вигляді знімної торцевої заглушки, що включає установчу частину, що розміщується в порожнині профілю, та торцеву стінку, що спирається на стінки профілю, з різьбовими отворами для установочних гвинтів, виконаних із загостреним кінцем. Елементи закріплення напрямної включають змонтований на її поздовжній стінці тримач з наскрізним отвором для установки. Загальними суттєвими ознаками є те, що пристрій для вирівнювання стін містить виконані з порожнистого профілю напрямні, з можливістю подовження, що містять розпірно-кріпильні вузли з установочними гвинтами, встановленими в торцях її профілю так, що мають можливість упору в поверхню, сполучену з поверхнею, що вирівнюється, також елементи сполучення з поверхнею, що вирівнюється, і інструмент для вирівнювання, виконаний з виступами по торцях, з можливістю сполучення і переміщення вздовж напрямних. Недоліками прототипу є позацентрове розміщення опорних елементів, що викликає навантаження кручення на напрямних, також використовуються вже готові вироби для виготовлення напрямних, хоча вони мають довжину, меншу ніж необхідно і тому обов'язковим є багатократне стикування напрямних, при якому можливі перекоси і уступи, що погіршує якість обробки свіжештукатуреної поверхні. Задачею є спрощення конструкції, зменшення деформації напрямних при натиску при виконанні роботи та підвищення зручності і спрощення роботи з інструментом вирівнювання, і в результаті, підвищення якості обробки поверхні. Суттєвими ознаками є те, що пристрій для вирівнювання стін містить виконані з порожнистого профілю напрямні, з можливістю подовження, що містять розпірно-кріпильні вузли з установочними гвинтами, встановленими в торцях її профілю так, що мають можливість упору в поверхню, сполучену з поверхнею, що вирівнюється, також елементи сполучення з поверхнею, що вирівнюється, і інструмент для вирівнювання, виконаний з виступами по торцях, з можливістю сполучення і переміщення вздовж напрямних, причому напрямні виконані з тонкостінного профілю, в протилежних стінках якого виконані пари співвісних розташованих поперечно напрямним і поверхні, що оброблюється, отворів, симетрично розташованих 1 UA 121018 U 5 10 15 20 25 30 35 40 45 50 55 60 відносно поперечного перерізу напрямних, зазначені пари отворів розташовані по довжині напрямних не менше ніж у двох місцях, а концентрично отвору в стінці грані, розташованої з боку оброблюваної поверхні, передбачений елемент фіксації упорного стрижня з різьбовою нарізкою з можливістю плавного регулювання опорного положення, а інструмент для вирівнювання виконаний з тонкостінного профілю з робочою кромкою, яка утворена стінками, що розходяться у поперечному перерізі під кутом від 40 до 60 градусів одна відносно іншої, причому одна, основна стінка, перпендикулярна напрямним і, відповідно, поверхні, що оброблюється, також перпендикулярно площині основної стінки інструменту на торцевих зашивках розташовані кронштейни з опорними площадками, що сполучаються з напрямними, а на протилежній стороні робочої крайки стінок інструменту в межах поперечного перерізу встановлені поперечно напряму профілю інструменту, ручки, для можливості утримування руками. Ручки встановлені перпендикулярно основній стінці інструменту, яка перпендикулярна поверхні, що оброблюється, і мають трубчастий переріз. Вільні крайки стінок інструменту для вирівнювання мають відігнуті поздовжні пояски. На одній стінці поясок відігнутий всередину, а на іншій назовні. Пояски, які відігнуті всередину, в місцях встановлення ручок підрізані з плавним переходом до поверхні стінок. Всередині інструменту для вирівнювання передбачені поперечні бракети і поздовжнє ребро жорсткості. Поздовжнє ребро жорсткості створює закриту порожнину. Стінка інструменту для вирівнювання, яка розгорнута під кутом від 40 до 60 градусів має поздовжній злам і продовження її поверхні паралельно основній стінці. Торцеві зашивки виступають ззовні за площину зазначеної стінки і створюють ребра. Напрямні виконані з тонкостінного металевого профілю прямокутного перерізу, а концентрично всім парам отворів, на стінці грані розташованої з боку оброблюваної поверхні, закріплені гайки, в яких встановлені опорні стрижні, за які використані гвинти, а другий отвір зазначених пар отворів перевищує по діаметру головку гвинта. Напрямні прямокутної форми в перерізі виконані з полімерного матеріалу, причому стінка грані, призначеної для розташування в бік оброблюваної поверхні виконана з поздовжнім потовщенням на ширині від 20 до 40 % розміру грані. Напрямні виконані з полімерного армованого матеріалу. В торцях напрямних на опорних легкознімних заглушках з різьбовими отворами, зверху розміщено не менше ніж по два установочних гвинти, рознесених симетрично по ширині поперечного перерізу напрямної, а знизу не менше ніж по одному установочному гвинту, встановленому всередині поперечного перерізу. На верхній частині основних напрямних на профілі вирізана ступінчаста ділянка, з якою сполучається виготовлений з такого ж профілю ступінчастий елемент, який сполучається із ступінчастою частиною профілю напрямної і зафіксований стяжними гвинтами, вставленими в поперечні наскрізні отвори, розміщені з однаковим кроком. Ступінчасті ділянки виконані з поздовжніми і поперечними зашивками і створюють жорсткий замкнутий профіль на цій ділянці, з можливістю забезпечення рівноміцного сполучення з основною частиною напрямної. На стінці грані напрямної, з якою сполучається опорна площадка інструменту для вирівнювання, виконані конусоподібні поглиблення концентрично отворам, відносно загальної поверхні грані не менше ніж на 4 мм і отвір закрито пробкою, яка не виступає за кордон основного перерізу напрямної. Відмітними суттєвими ознаками дійсними у всіх випадках є те, що напрямні виконані з тонкостінного профілю в протилежних стінках якого виконані пари співвісних розташованих поперечно напрямним і поверхні, що оброблюється, отворів, симетрично розташованих відносно поперечного перерізу напрямних, зазначені пари отворів розташовані по довжині напрямних не менше ніж у двох місцях, а концентрично отвору в стінці грані, розташованої з боку оброблюваної поверхні, передбачений елемент фіксації упорного стрижня з різьбовою нарізкою з можливістю плавного регулювання опорного положення, а інструмент для вирівнювання виконаний з тонкостінного профілю з робочою кромкою, яка утворена стінками, що розходяться у поперечному перерізі під кутом від 40 до 60 градусів одна відносно іншої, причому одна, основна стінка, перпендикулярна напрямним і, відповідно, поверхні, що оброблюється, також перпендикулярно площині основної стінки інструменту на торцевих зашивках розташовані кронштейни з опорними площадками, що сполучаються з напрямними, а на протилежній стороні робочої крайки стінок інструменту в межах поперечного перерізу встановлені, поперечно напряму профілю інструменту, ручки, для можливості утримування руками. 2 UA 121018 U 5 10 15 20 25 30 35 40 45 50 55 60 Відмітними суттєвими ознаками дійсними в окремих випадках є те, що ручки встановлені перпендикулярно основній стінці інструменту, яка перпендикулярна поверхні, що оброблюється, і мають трубчастий переріз. Вільні крайки стінок інструменту для вирівнювання мають відігнуті поздовжні пояски. На одній стінці поясок відігнутий всередину, а на іншій назовні. Пояски, які відігнуті всередину, в місцях встановлення ручок підрізані з плавним переходом до поверхні стінок. Всередині інструменту для вирівнювання передбачені поперечні бракети і поздовжнє ребро жорсткості. Поздовжнє ребро жорсткості створює закриту порожнину. Стінка інструменту для вирівнювання, яка розгорнута під кутом від 40 до 60 градусів має поздовжній злам і продовження її поверхні паралельно основній стінці. Торцеві зашивки виступають ззовні за площину зазначеної стінки і створюють ребра. Напрямні виконані з тонкостінного металевого профілю прямокутного перерізу, а концентрично всім парам отворів, на стінці грані, розташованої з боку оброблюваної поверхні, закріплені гайки, в яких встановлені опорні стрижні, за які використані гвинти, а другий отвір зазначених пар отворів перевищує по діаметру головку гвинта. Напрямні прямокутної форми в перерізі виконані з полімерного матеріалу, причому стінка грані, призначеної для розташування в бік оброблюваної поверхні, виконана з поздовжнім потовщенням на ширині від 20 до 40 % розміру грані. Напрямні виконані з полімерного армованого матеріалу. В торцях напрямних на опорних легкознімних заглушках з різьбовими отворами, зверху розміщено не менше ніж по два установочних гвинти, рознесених симетрично по ширині поперечного перерізу напрямної, а знизу не менше ніж по одному установочному гвинту, встановленому всередині поперечного перерізу. На верхній частині основних напрямних на профілі вирізана ступінчаста ділянка, з якою сполучається виготовлений з такого ж профілю ступінчастий елемент, який сполучається із ступінчастою частиною профілю напрямної і зафіксований стяжними гвинтами, вставленими в поперечні наскрізні отвори, розміщені з однаковим кроком. Ступінчасті ділянки виконані з поздовжніми і поперечними зашивками і створюють жорсткий замкнутий профіль на цій ділянці, з можливістю забезпечення рівноміцного сполучення з основною частиною напрямної. На стінці грані напрямної, з якою сполучається опорна площадка інструменту для вирівнювання, виконані конусоподібні поглиблення концентрично отворам відносно загальної поверхні грані не менше ніж на 4 мм і отвір закрито пробкою, яка не виступає за кордон основного перерізу напрямної. Завдяки тому, що пристрій для вирівнювання стін містить виконані з порожнистого профілю напрямні, з можливістю подовження, що містять розпірно-кріпильні вузли з установочними гвинтами, встановленими в торцях її профілю, так що мають можливість упору в поверхню, сполучену з поверхнею, що вирівнюється, також елементи сполучення з поверхнею, що вирівнюється, і інструмент для вирівнювання, виконаний з виступами по торцях, з можливістю сполучення і переміщення вздовж напрямних, причому напрямні виконані з тонкостінного профілю, в протилежних стінках якого виконані пари співвісних, розташованих поперечно напрямним і поверхні, що оброблюється, отворів, симетрично розташованих відносно поперечного перерізу напрямних, зазначені пари отворів розташовані по довжині напрямних не менше ніж у двох місцях, а концентрично отвору в стінці грані, розташованої з боку оброблюваної поверхні, передбачений елемент фіксації упорного стрижня з різьбовою нарізкою з можливістю плавного регулювання опорного положення, а інструмент для вирівнювання виконаний з тонкостінного профілю з робочою кромкою, яка утворена стінками, що розходяться у поперечному перерізі під кутом від 40 до 60 градусів одна відносно іншої, причому одна основна стінка перпендикулярна напрямним і, відповідно, поверхні що оброблюється, також перпендикулярно площині основної стінки інструменту на торцевих зашивках розташовані кронштейни з опорними площадками, що сполучаються з напрямними, а на протилежній стороні робочої крайки стінок інструменту в межах поперечного перерізу встановлені, поперечно напряму профілю інструменту, ручки, для можливості утримування руками, спрощена конструкція, зменшена деформація напрямних при натиску при виконанні роботи та підвищена зручність і спрощені роботи з інструментом вирівнювання, і в результаті, підвищена якість обробки поверхні. На фіг. 1 зображений головний вигляд пристрою для вирівнювання стін; На фіг. 2 зображений вигляд збоку на пристрій; На фіг. 3 зображений вигляд зверху на пристрій; На фіг. 4 зображений вигляд А, на напрямну і інструмент для вирівнювання; 3 UA 121018 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 5 зображений переріз Б-Б; На фіг. 6 зображений виносний елемент В; На фіг. 7 зображений вигляд Г; На фіг. 8 зображений переріз Д-Д. Пристрій для вирівнювання свіжештукатуреної поверхні стін містить виконані з порожнистого тонкостінного профілю напрямні 1 та 2 в протилежних стінках 3 та 4, 5 та 6 виконані пари співвісних розташованих поперечно напрямним і оброблюваної поверхні отворів, 7 та 8 симетрично розташованих відносно поперечного перерізу напрямних 1 та напрямних 2. Зазначені пари отворів розташовані по довжині напрямних, наприклад, у двох місцях та концентрично отворам 7 в стінках 3 та 5 граней, розташованих з боку оброблюваної поверхні 10, передбачений елемент фіксації упорного стрижня 11, наприклад, гайка 12. Напрямні можуть бути, також виконані з полімерного армованого матеріалу. Упорний стрижень 11 має різьбову нарізку 13, з можливістю плавного регулювання опорного положення на оброблюваній поверхні 10. Інструмент 14 для вирівнювання виконаний з тонкостінного профілю з робочою кромкою 15, яка утворена стінками 16 та 17, що розходяться у поперечному перерізі під кутом 50 градусів одна відносно іншої, причому одна основна стінка 17 перпендикулярна напрямним 1 та 2 і, відповідно, поверхні 10, що оброблюється, а перпендикулярно площині цієї стінки 17 на торцевих зашивках 18 розташовані кронштейни 19 з опорними площадками 20, що сполучаються з напрямними 1 та 2, а на протилежній стороні робочої крайки стінок 16 та 17 в межах поперечного перерізу зазначеного інструменту 14 встановлені поперечно напряму профілю інструменту, ручки 21, для можливості утримування інструменту 14 руками. Ручки 21 встановлені перпендикулярно основний стінці 17 інструменту 14, яка перпендикулярна поверхні, що оброблюється, і мають трубчастий переріз. Вільні крайки стінок 16 та 17 інструменту 14 для вирівнювання мають відігнуті поздовжні пояски 22 та 23. Пояски 22 та 23 в місцях встановлення ручок 21 підрізані з плавним переходом до поверхні своїх стінок. Всередині інструменту 14 для вирівнювання передбачені поперечні бракети 24 і поздовжнє ребро жорсткості 25, яке створює закриту порожнину в напрямку робочої кромки 15. В випадках коли кут між стінками 16 та 17 від 50 до 60 градусів, стінка 16 має поздовжній злам і продовження її поверхні 26, яке паралельне основній стінці 17. Торцеві зашивки 18 виступають ззовні за площину зазначеної стінки 16 і створюють ребра. Напрямні 1 та 2 виконані з тонкостінного металевого профілю прямокутного перерізу, а концентрично всім парам отворів 7 та 8, на стінках 3 та 5 граней розташованих з боку оброблюваної поверхні, в отворах 7 закріплені гайки 12, в яких встановлені опорні стрижні 11, в якості яких використані стандартні гвинти, наприклад, згідно стандарту бувшого СРСР ГОСТ 17475-72, а другий отвір 8 зазначених пар отворів перевищує по діаметру головку вказаного гвинта. В верхніх торцях 27 профілей напрямних 1 та 2 на опорних легкознімних заглушках 28 з різьбовими отворами 29, зверху розміщено не менше ніж по два установочних гвинти 30, рознесених симетрично по ширині поперечного перерізу напрямної, які обпираються в стелю 31, а внизу на опорних заглушках 32 не менше ніж по одному установочному гвинту 30 встановленому в середині поперечного перерізу, який обпирається на підлогу 40. На верхній частині напрямних 1 та 2 вирізана ступінчаста ділянка 33, з якою сполучаються виготовлені з такого ж профілю ступінчасті елементи 34 з переставленими на вільних торцях опорними легкознімними заглушками 28 з установчими гвинтами 30. Ступінчасті елементи 34 сполучені із ступінчастою частиною профілей напрямних 1 та 2 і зафіксовані в заданій позиції, в залежності від необхідної довжини, стяжними гвинтами 35 з гайками 36, вставленими в поперечні наскрізні отвори 37, розміщені з однаковим кроком. Ступінчасті ділянки виконані з поздовжніми 38 і поперечними 39 зашивками і створюють жорсткий замкнутий профіль на цій ділянці, з можливістю забезпечення рівноміцного з основним профілем 1 та 2 сполучення. Ділянки стінки грані напрямних 1 та 2, з якими сполучається опорна площадка 20 інструменту 14 для вирівнювання виконана з конусоподібним поглибленням 41 концентрично отворам всередину щодо загальної поверхні грані, наприклад, на 4 мм і отвір 8 закрито пробкою 42, яка не виступає за кордон основного перерізу напрямних. В роботі, в залежності від висоти приміщення встановлюються в необхідне положення ступінчасті елементи 34 та фіксуються стяжними гвинтами 35 з гайками 36. 4 UA 121018 U 5 10 15 20 25 30 35 40 45 50 55 60 Напрямні 1 та 2 встановлюються вертикально на заданій відстані від стіни 10, на якій або вже нанесений попередньо шар штукатурки, та між собою в залежності від довжини інструменту 14 для вирівнювання. Напрямні фіксуються установочними гвинтами 30 упором в підлогу 40 та стелю 31, а також гвинтами 11, які є опорними стрижнями і вкручуються скрізь отвори 8 до упору у стіну. Інструмент 14 для вирівнювання руками встановлюється до сполучення кронштейнів 19 з опорними площадками 20 з напрямними, відповідно 1 та 2, і переміщенням догори або униз вирівнюється свіжа штукатурка, причому розташовувати інструмент 14 можливо і так як показано на фігурах, тоді при вирівнюванні штукатурний розчин підтискується у стіну, та переміщується знизу догори, заповнюючи ті місця, де його недостатньо, а надлишки розчину збираються на стінці і не випадають, так як торцеві ребра їх обмежують, таким чином процес вирівнювання значно спрощується та прискорюється, так як не потрібно заповнювати ці порожнини локально. А можливо розвернути інструмент 14 головною стінкою 17 доверху і надлишки свіжого штукатурного розчину тільки зрізаються. Так як оброблювальна площина задана розташуванням напрямних, які надійно зафіксовані, то процес вирівнювання простий і не трудомісткий. Інструмент 14 завжди можливо прибрати з напрямних, очистити та, наприклад, добавити штукатурний розчин в місці, де його недостатньо. Також є можливість як зрізати надлишки, так і рівняти з притиском. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Пристрій для вирівнювання стін, що містить виконані з порожнистого профілю напрямні, з можливістю подовження, що містять розпірно-кріпильні вузли з установочними гвинтами, встановленими в торцях її профілю так, що мають можливість упору в поверхню, сполучену з поверхнею, що вирівнюється, також елементи сполучення з поверхнею, що вирівнюється, і інструмент для вирівнювання, виконаний з виступами по торцях, з можливістю сполучення і переміщення вздовж напрямних, який відрізняється тим, що напрямні виконані з тонкостінного профілю, в протилежних стінках якого виконані пари співвісних розташованих поперечно напрямним і поверхні, що оброблюється, отворів, симетрично розташованих відносно поперечного перерізу напрямних, зазначені пари отворів розташовані по довжині напрямних не менше ніж у двох місцях, а концентрично отвору в стінці грані, розташованої з боку оброблюваної поверхні, передбачений елемент фіксації упорного стрижня з різьбовою нарізкою з можливістю плавного регулювання опорного положення, а інструмент для вирівнювання виконаний з тонкостінного профілю з робочою кромкою, яка утворена стінками, що розходяться у поперечному перерізі під кутом від 40 до 60 градусів одна відносно іншої, причому одна, основна стінка, перпендикулярна напрямним і, відповідно, поверхні, що оброблюється, також перпендикулярно площині основної стінки інструменту на торцевих зашивках розташовані кронштейни з опорними площадками, що сполучаються з напрямними, а на протилежній стороні робочої крайки стінок інструменту в межах поперечного перерізу встановлені, поперечно напряму профілю інструменту, ручки, для можливості утримування руками. 2. Пристрій за п. 1, який відрізняється тим, що ручки встановлені перпендикулярно основній стінці інструменту, яка перпендикулярна поверхні, що оброблюється, і мають трубчастий переріз. 3. Пристрій за п. 1, який відрізняється тим, що вільні крайки стінок інструменту для вирівнювання мають відігнуті поздовжні пояски. 4. Пристрій за п. 3, який відрізняється тим, що на одній стінці поясок відігнутий всередину, а на іншій назовні. 5. Пристрій за будь-яким з пп. 3, 4 який відрізняється тим, що пояски, які відігнуті всередину, в місцях встановлення ручок підрізані з плавним переходом до поверхні стінок. 6. Пристрій за п. 1, який відрізняється тим, що всередині інструменту для вирівнювання передбачені поперечні бракети і поздовжнє ребро жорсткості. 7. Пристрій за п. 6, який відрізняється тим, що поздовжнє ребро жорсткості створює закриту порожнину. 8. Пристрій за п. 1, який відрізняється тим, що стінка інструменту для вирівнювання, яка розгорнута під кутом від 40 до 60 градусів, має поздовжній злам і продовження її поверхні паралельно основній стінці. 9. Пристрій за п. 8, який відрізняється тим, що торцеві зашивки виступають ззовні за площину зазначеної стінки і створюють ребра. 10. Пристрій за п. 1, який відрізняється тим, що напрямні виконані з тонкостінного металевого профілю прямокутного перерізу, а концентрично всім парам отворів, на стінці грані 5 UA 121018 U 5 10 15 20 25 розташованої з боку оброблюваної поверхні, закріплені гайки, в яких встановлені опорні стрижні, за які використані гвинти, а другий отвір зазначених пар отворів перевищує по діаметру головку гвинта. 11. Пристрій за п. 1, який відрізняється тим, що напрямні прямокутної форми в перерізі виконані з полімерного матеріалу, причому стінка грані, призначеної для розташування в бік оброблюваної поверхні, виконана з поздовжнім потовщенням на ширині від 20 до 40 % розміру грані. 12. Пристрій за п. 11, який відрізняється тим, що напрямні виконані з полімерного армованого матеріалу. 13. Пристрій за п. 1, який відрізняється тим, що в торцях напрямних на опорних легкознімних заглушках з різьбовими отворами зверху розміщено не менше ніж по два установочних гвинти, рознесених симетрично по ширині поперечного перерізу напрямної, а знизу не менше ніж по одному установочному гвинту, встановленому всередині поперечного перерізу. 14. Пристрій за п. 13, який відрізняється тим, що на верхній частині основних напрямних на профілі вирізана ступінчаста ділянка, з якою сполучається виготовлений з такого ж профілю ступінчастий елемент, який сполучається із ступінчастою частиною профілю напрямної і зафіксований стяжними гвинтами, вставленими в поперечні наскрізні отвори, розміщені з однаковим кроком. 15. Пристрій за п. 14, який відрізняється тим, що ступінчасті ділянки виконані з поздовжніми і поперечними зашивками і створюють жорсткий замкнутий профіль на цій ділянці, з можливістю забезпечення рівноміцного сполучення з основною частиною напрямної. 16. Пристрій за п. 1, який відрізняється тим, що на стінці грані напрямної, з якою сполучається опорна площадка інструменту для вирівнювання, виконані конусоподібні поглиблення концентрично отворам відносно загальної поверхні грані не менше ніж на 4 мм і отвір закрито пробкою, яка не виступає за границю основного перерізу напрямної. 6 UA 121018 U 7 UA 121018 U 8 UA 121018 U 9 UA 121018 U 10 UA 121018 U 11 UA 121018 U 12 UA 121018 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
