Трубка для вдихання аромату

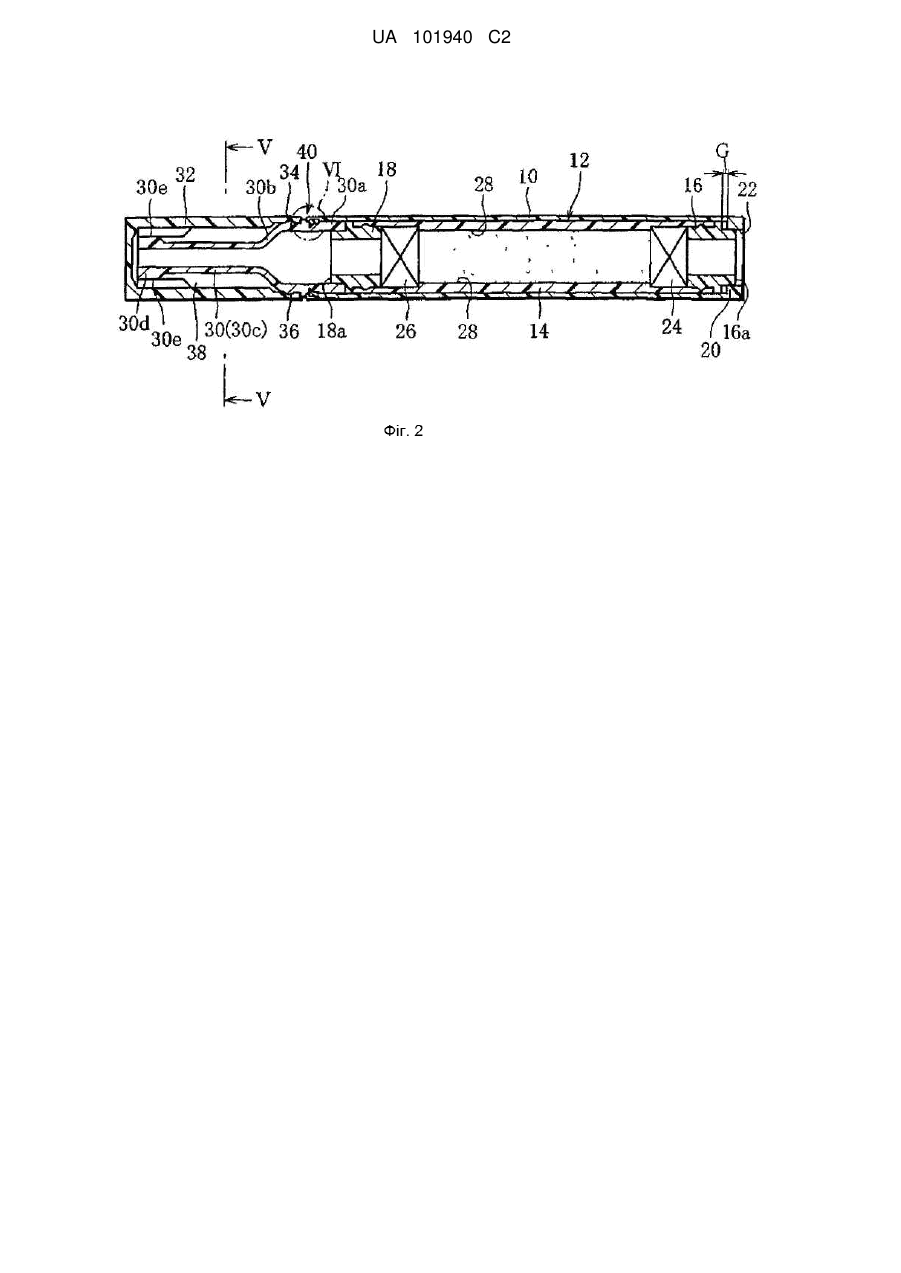

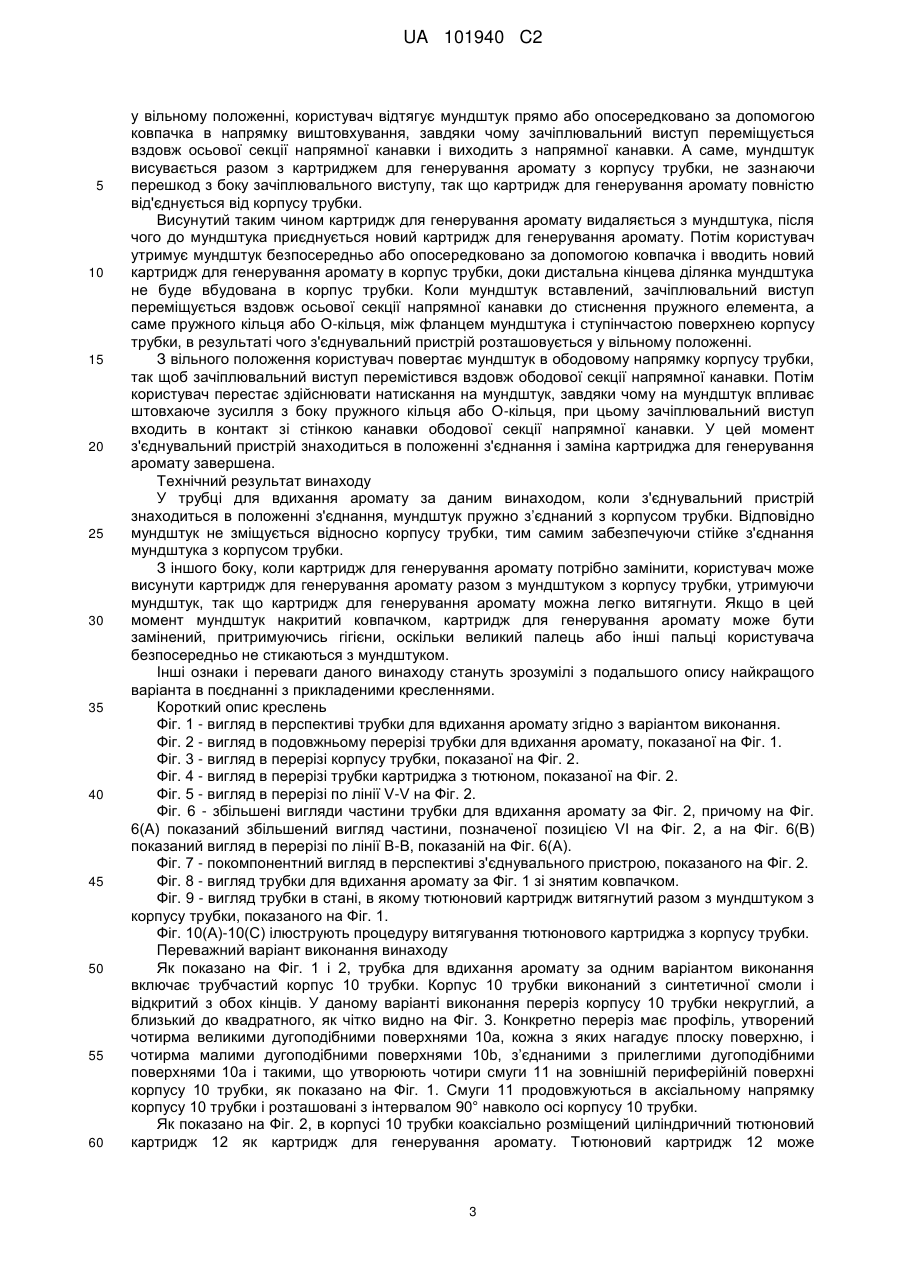

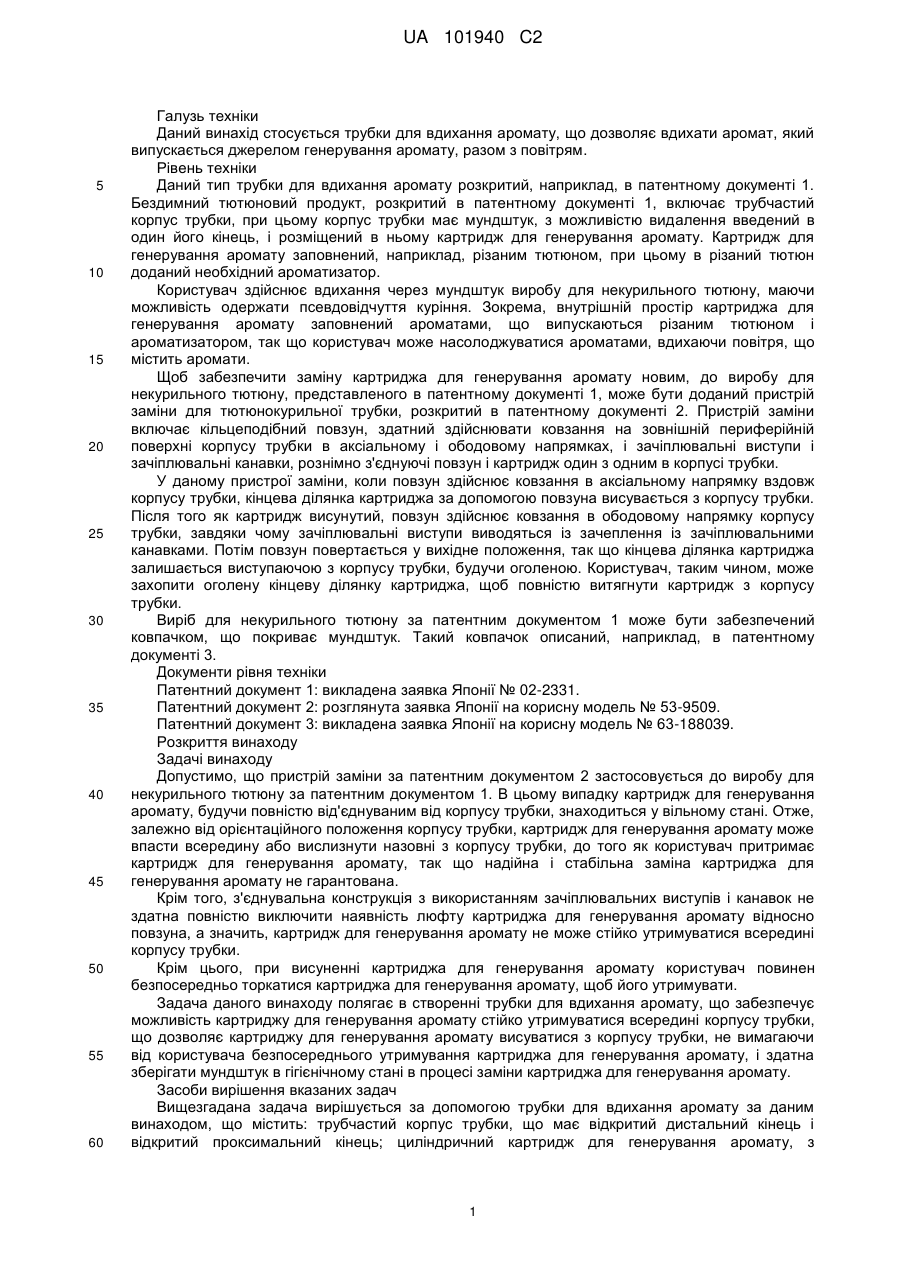

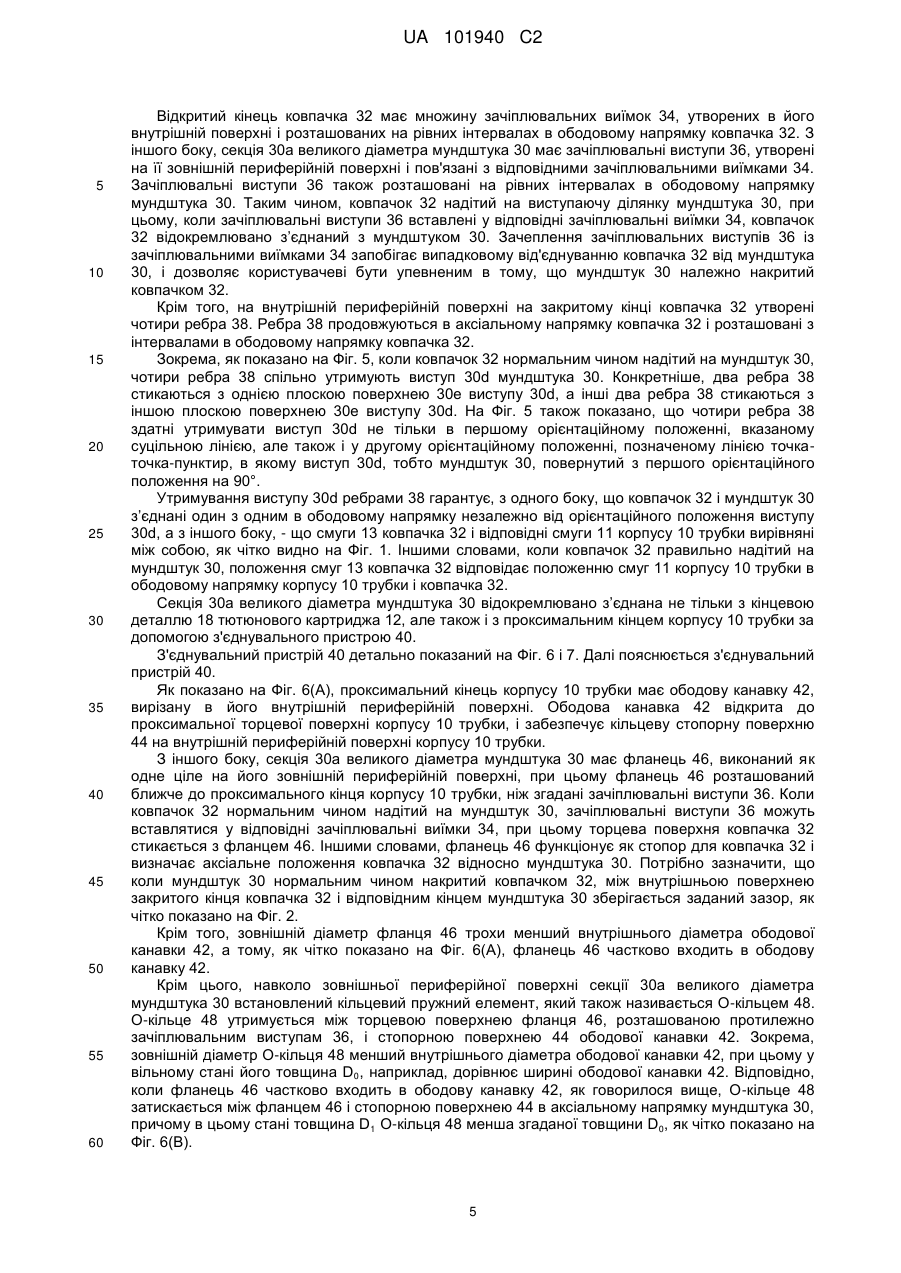

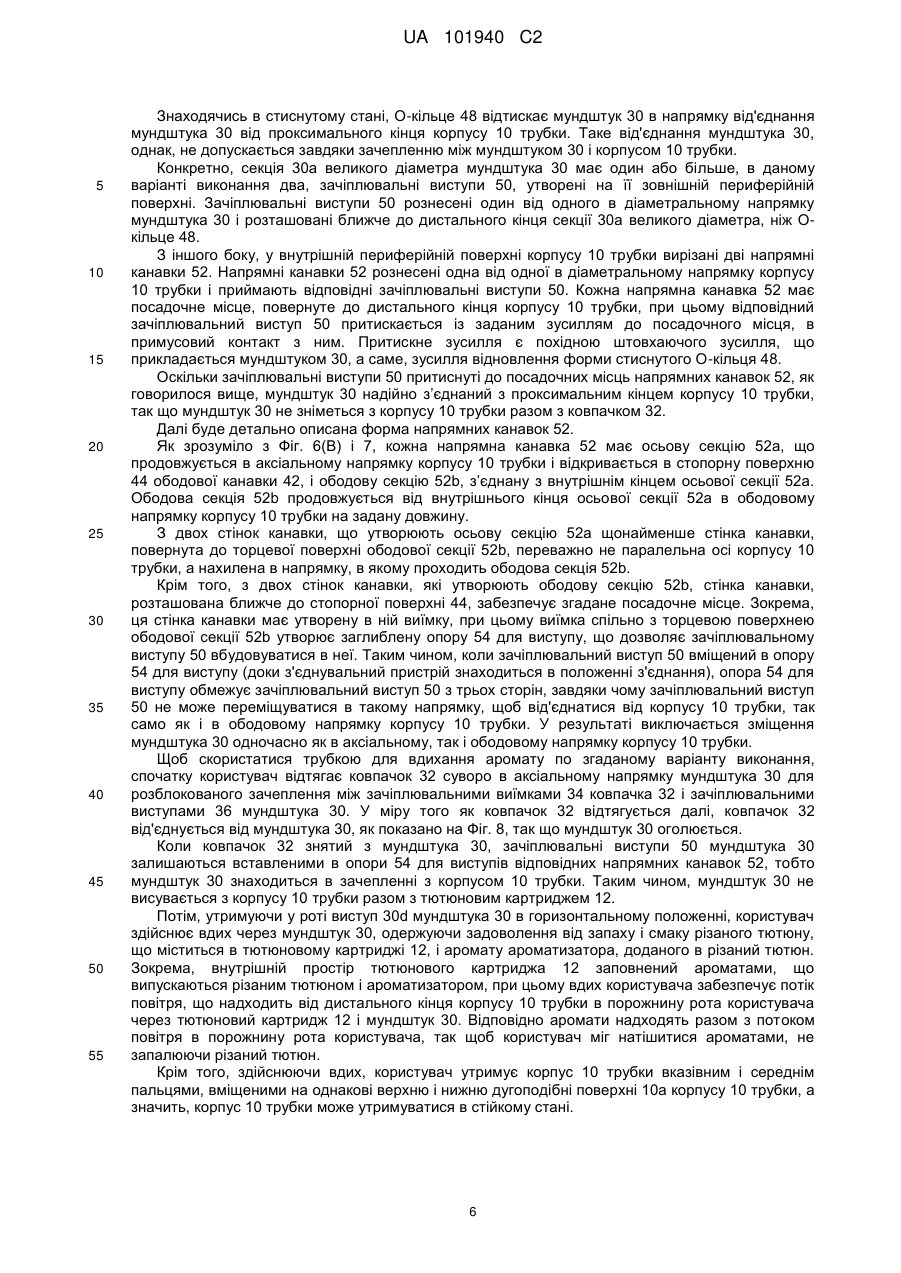

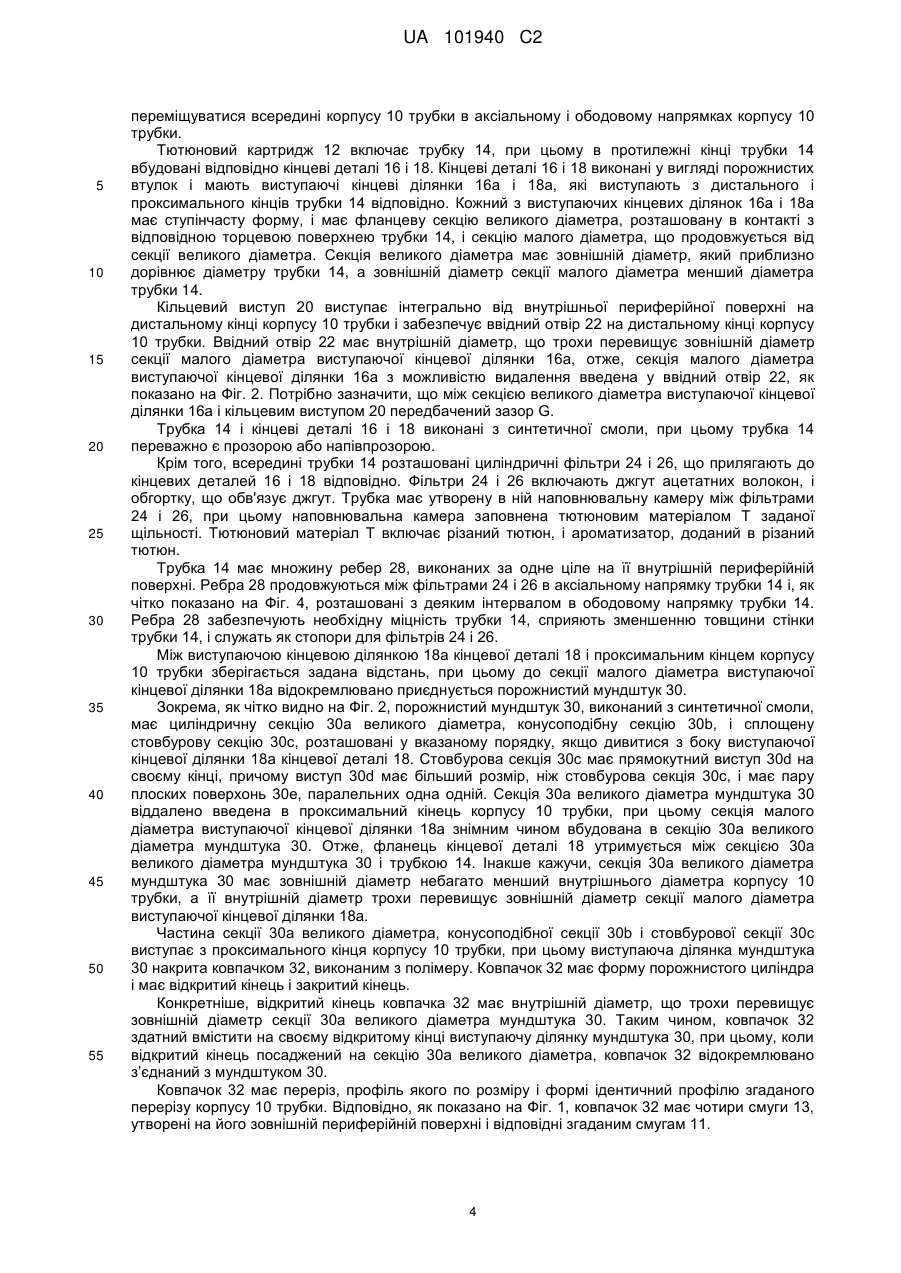

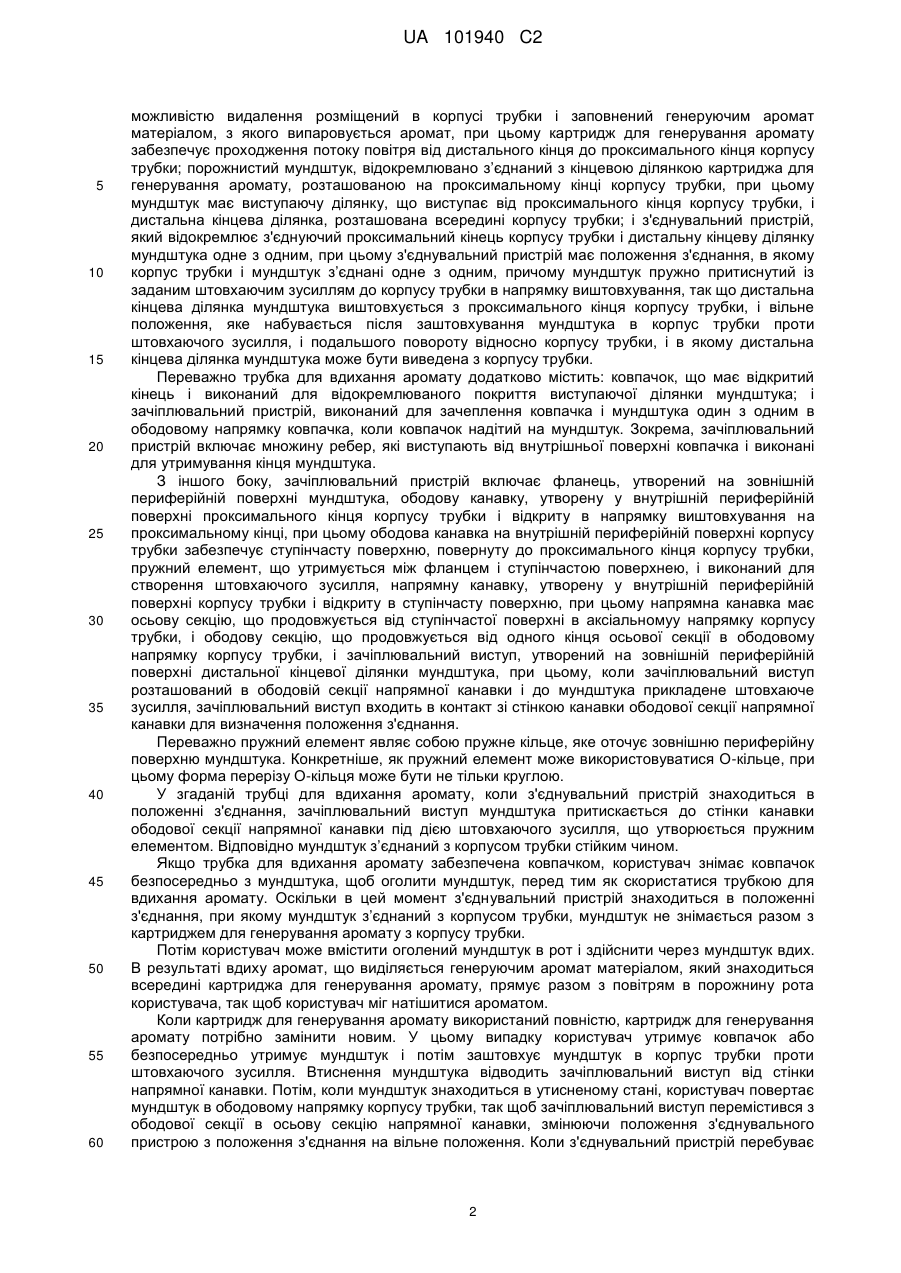

Реферат: Заявлена трубка для вдихання аромату містить трубчастий корпус трубки, що має відкритий дистальний кінець і відкритий проксимальний кінець, циліндричний картридж для генерування аромату, з можливістю видалення розміщений у вказаному корпусі трубки і заповнений генеруючим аромат матеріалом, з якого випаровується аромат, порожнистий мундштук, відокремлювано з'єднаний з кінцевою ділянкою вказаного картриджа для генерування аромату, та має виступаючу ділянку, що виступає від проксимального кінця вказаного корпусу трубки, і дистальну кінцеву ділянку, розташовану всередині вказаного корпусу трубки, і з'єднувальний пристрій. З'єднувальний пристрій має положення з'єднання, в якому вказаний корпус трубки і вказаний мундштук з'єднані один з одним, зі вказаним мундштуком, пружно притиснутим із заданим штовхаючим зусиллям до вказаного корпусу трубки в напрямку виштовхування, так що дистальна кінцева ділянка вказаного мундштука виштовхується з проксимального кінця вказаного корпусу трубки, і вільне положення, яке досягається після заштовхування вказаного мундштука у вказаний корпус трубки проти штовхаючого зусилля і потім повороту відносно вказаного корпусу трубки і в якому дистальна кінцева ділянка вказаного мундштука може бути витягнута зі вказаного корпусу трубки. UA 101940 C2 (12) UA 101940 C2 UA 101940 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Даний винахід стосується трубки для вдихання аромату, що дозволяє вдихати аромат, який випускається джерелом генерування аромату, разом з повітрям. Рівень техніки Даний тип трубки для вдихання аромату розкритий, наприклад, в патентному документі 1. Бездимний тютюновий продукт, розкритий в патентному документі 1, включає трубчастий корпус трубки, при цьому корпус трубки має мундштук, з можливістю видалення введений в один його кінець, і розміщений в ньому картридж для генерування аромату. Картридж для генерування аромату заповнений, наприклад, різаним тютюном, при цьому в різаний тютюн доданий необхідний ароматизатор. Користувач здійснює вдихання через мундштук виробу для некурильного тютюну, маючи можливість одержати псевдовідчуття куріння. Зокрема, внутрішній простір картриджа для генерування аромату заповнений ароматами, що випускаються різаним тютюном і ароматизатором, так що користувач може насолоджуватися ароматами, вдихаючи повітря, що містить аромати. Щоб забезпечити заміну картриджа для генерування аромату новим, до виробу для некурильного тютюну, представленого в патентному документі 1, може бути доданий пристрій заміни для тютюнокурильної трубки, розкритий в патентному документі 2. Пристрій заміни включає кільцеподібний повзун, здатний здійснювати ковзання на зовнішній периферійній поверхні корпусу трубки в аксіальному і ободовому напрямках, і зачіплювальні виступи і зачіплювальні канавки, рознімно з'єднуючі повзун і картридж один з одним в корпусі трубки. У даному пристрої заміни, коли повзун здійснює ковзання в аксіальному напрямку вздовж корпусу трубки, кінцева ділянка картриджа за допомогою повзуна висувається з корпусу трубки. Після того як картридж висунутий, повзун здійснює ковзання в ободовому напрямку корпусу трубки, завдяки чому зачіплювальні виступи виводяться із зачеплення із зачіплювальними канавками. Потім повзун повертається у вихідне положення, так що кінцева ділянка картриджа залишається виступаючою з корпусу трубки, будучи оголеною. Користувач, таким чином, може захопити оголену кінцеву ділянку картриджа, щоб повністю витягнути картридж з корпусу трубки. Виріб для некурильного тютюну за патентним документом 1 може бути забезпечений ковпачком, що покриває мундштук. Такий ковпачок описаний, наприклад, в патентному документі 3. Документи рівня техніки Патентний документ 1: викладена заявка Японії № 02-2331. Патентний документ 2: розглянута заявка Японії на корисну модель № 53-9509. Патентний документ 3: викладена заявка Японії на корисну модель № 63-188039. Розкриття винаходу Задачі винаходу Допустимо, що пристрій заміни за патентним документом 2 застосовується до виробу для некурильного тютюну за патентним документом 1. В цьому випадку картридж для генерування аромату, будучи повністю від'єднуваним від корпусу трубки, знаходиться у вільному стані. Отже, залежно від орієнтаційного положення корпусу трубки, картридж для генерування аромату може впасти всередину або вислизнути назовні з корпусу трубки, до того як користувач притримає картридж для генерування аромату, так що надійна і стабільна заміна картриджа для генерування аромату не гарантована. Крім того, з'єднувальна конструкція з використанням зачіплювальних виступів і канавок не здатна повністю виключити наявність люфту картриджа для генерування аромату відносно повзуна, а значить, картридж для генерування аромату не може стійко утримуватися всередині корпусу трубки. Крім цього, при висуненні картриджа для генерування аромату користувач повинен безпосередньо торкатися картриджа для генерування аромату, щоб його утримувати. Задача даного винаходу полягає в створенні трубки для вдихання аромату, що забезпечує можливість картриджу для генерування аромату стійко утримуватися всередині корпусу трубки, що дозволяє картриджу для генерування аромату висуватися з корпусу трубки, не вимагаючи від користувача безпосереднього утримування картриджа для генерування аромату, і здатна зберігати мундштук в гігієнічному стані в процесі заміни картриджа для генерування аромату. Засоби вирішення вказаних задач Вищезгадана задача вирішується за допомогою трубки для вдихання аромату за даним винаходом, що містить: трубчастий корпус трубки, що має відкритий дистальний кінець і відкритий проксимальний кінець; циліндричний картридж для генерування аромату, з 1 UA 101940 C2 5 10 15 20 25 30 35 40 45 50 55 60 можливістю видалення розміщений в корпусі трубки і заповнений генеруючим аромат матеріалом, з якого випаровується аромат, при цьому картридж для генерування аромату забезпечує проходження потоку повітря від дистального кінця до проксимального кінця корпусу трубки; порожнистий мундштук, відокремлювано з’єднаний з кінцевою ділянкою картриджа для генерування аромату, розташованою на проксимальному кінці корпусу трубки, при цьому мундштук має виступаючу ділянку, що виступає від проксимального кінця корпусу трубки, і дистальна кінцева ділянка, розташована всередині корпусу трубки; і з'єднувальний пристрій, який відокремлює з'єднуючий проксимальний кінець корпусу трубки і дистальну кінцеву ділянку мундштука одне з одним, при цьому з'єднувальний пристрій має положення з'єднання, в якому корпус трубки і мундштук з’єднані одне з одним, причому мундштук пружно притиснутий із заданим штовхаючим зусиллям до корпусу трубки в напрямку виштовхування, так що дистальна кінцева ділянка мундштука виштовхується з проксимального кінця корпусу трубки, і вільне положення, яке набувається після заштовхування мундштука в корпус трубки проти штовхаючого зусилля, і подальшого повороту відносно корпусу трубки, і в якому дистальна кінцева ділянка мундштука може бути виведена з корпусу трубки. Переважно трубка для вдихання аромату додатково містить: ковпачок, що має відкритий кінець і виконаний для відокремлюваного покриття виступаючої ділянки мундштука; і зачіплювальний пристрій, виконаний для зачеплення ковпачка і мундштука один з одним в ободовому напрямку ковпачка, коли ковпачок надітий на мундштук. Зокрема, зачіплювальний пристрій включає множину ребер, які виступають від внутрішньої поверхні ковпачка і виконані для утримування кінця мундштука. З іншого боку, зачіплювальний пристрій включає фланець, утворений на зовнішній периферійній поверхні мундштука, ободову канавку, утворену у внутрішній периферійній поверхні проксимального кінця корпусу трубки і відкриту в напрямку виштовхування на проксимальному кінці, при цьому ободова канавка на внутрішній периферійній поверхні корпусу трубки забезпечує ступінчасту поверхню, повернуту до проксимального кінця корпусу трубки, пружний елемент, що утримується між фланцем і ступінчастою поверхнею, і виконаний для створення штовхаючого зусилля, напрямну канавку, утворену у внутрішній периферійній поверхні корпусу трубки і відкриту в ступінчасту поверхню, при цьому напрямна канавка має осьову секцію, що продовжується від ступінчастої поверхні в аксіальномуу напрямку корпусу трубки, і ободову секцію, що продовжується від одного кінця осьової секції в ободовому напрямку корпусу трубки, і зачіплювальний виступ, утворений на зовнішній периферійній поверхні дистальної кінцевої ділянки мундштука, при цьому, коли зачіплювальний виступ розташований в ободовій секції напрямної канавки і до мундштука прикладене штовхаюче зусилля, зачіплювальний виступ входить в контакт зі стінкою канавки ободової секції напрямної канавки для визначення положення з'єднання. Переважно пружний елемент являє собою пружне кільце, яке оточує зовнішню периферійну поверхню мундштука. Конкретніше, як пружний елемент може використовуватися О-кільце, при цьому форма перерізу О-кільця може бути не тільки круглою. У згаданій трубці для вдихання аромату, коли з'єднувальний пристрій знаходиться в положенні з'єднання, зачіплювальний виступ мундштука притискається до стінки канавки ободової секції напрямної канавки під дією штовхаючого зусилля, що утворюється пружним елементом. Відповідно мундштук з’єднаний з корпусом трубки стійким чином. Якщо трубка для вдихання аромату забезпечена ковпачком, користувач знімає ковпачок безпосередньо з мундштука, щоб оголити мундштук, перед тим як скористатися трубкою для вдихання аромату. Оскільки в цей момент з'єднувальний пристрій знаходиться в положенні з'єднання, при якому мундштук з’єднаний з корпусом трубки, мундштук не знімається разом з картриджем для генерування аромату з корпусу трубки. Потім користувач може вмістити оголений мундштук в рот і здійснити через мундштук вдих. В результаті вдиху аромат, що виділяється генеруючим аромат матеріалом, який знаходиться всередині картриджа для генерування аромату, прямує разом з повітрям в порожнину рота користувача, так щоб користувач міг натішитися ароматом. Коли картридж для генерування аромату використаний повністю, картридж для генерування аромату потрібно замінити новим. У цьому випадку користувач утримує ковпачок або безпосередньо утримує мундштук і потім заштовхує мундштук в корпус трубки проти штовхаючого зусилля. Втиснення мундштука відводить зачіплювальний виступ від стінки напрямної канавки. Потім, коли мундштук знаходиться в утисненому стані, користувач повертає мундштук в ободовому напрямку корпусу трубки, так щоб зачіплювальний виступ перемістився з ободової секції в осьову секцію напрямної канавки, змінюючи положення з'єднувального пристрою з положення з'єднання на вільне положення. Коли з'єднувальний пристрій перебуває 2 UA 101940 C2 5 10 15 20 25 30 35 40 45 50 55 60 у вільному положенні, користувач відтягує мундштук прямо або опосередковано за допомогою ковпачка в напрямку виштовхування, завдяки чому зачіплювальний виступ переміщується вздовж осьової секції напрямної канавки і виходить з напрямної канавки. А саме, мундштук висувається разом з картриджем для генерування аромату з корпусу трубки, не зазнаючи перешкод з боку зачіплювального виступу, так що картридж для генерування аромату повністю від'єднується від корпусу трубки. Висунутий таким чином картридж для генерування аромату видаляється з мундштука, після чого до мундштука приєднується новий картридж для генерування аромату. Потім користувач утримує мундштук безпосередньо або опосередковано за допомогою ковпачка і вводить новий картридж для генерування аромату в корпус трубки, доки дистальна кінцева ділянка мундштука не буде вбудована в корпус трубки. Коли мундштук вставлений, зачіплювальний виступ переміщується вздовж осьової секції напрямної канавки до стиснення пружного елемента, а саме пружного кільця або О-кільця, між фланцем мундштука і ступінчастою поверхнею корпусу трубки, в результаті чого з'єднувальний пристрій розташовується у вільному положенні. З вільного положення користувач повертає мундштук в ободовому напрямку корпусу трубки, так щоб зачіплювальний виступ перемістився вздовж ободової секції напрямної канавки. Потім користувач перестає здійснювати натискання на мундштук, завдяки чому на мундштук впливає штовхаюче зусилля з боку пружного кільця або О-кільця, при цьому зачіплювальний виступ входить в контакт зі стінкою канавки ободової секції напрямної канавки. У цей момент з'єднувальний пристрій знаходиться в положенні з'єднання і заміна картриджа для генерування аромату завершена. Технічний результат винаходу У трубці для вдихання аромату за даним винаходом, коли з'єднувальний пристрій знаходиться в положенні з'єднання, мундштук пружно з’єднаний з корпусом трубки. Відповідно мундштук не зміщується відносно корпусу трубки, тим самим забезпечуючи стійке з'єднання мундштука з корпусом трубки. З іншого боку, коли картридж для генерування аромату потрібно замінити, користувач може висунути картридж для генерування аромату разом з мундштуком з корпусу трубки, утримуючи мундштук, так що картридж для генерування аромату можна легко витягнути. Якщо в цей момент мундштук накритий ковпачком, картридж для генерування аромату може бути замінений, притримуючись гігієни, оскільки великий палець або інші пальці користувача безпосередньо не стикаються з мундштуком. Інші ознаки і переваги даного винаходу стануть зрозумілі з подальшого опису найкращого варіанта в поєднанні з прикладеними кресленнями. Короткий опис креслень Фіг. 1 - вигляд в перспективі трубки для вдихання аромату згідно з варіантом виконання. Фіг. 2 - вигляд в подовжньому перерізі трубки для вдихання аромату, показаної на Фіг. 1. Фіг. 3 - вигляд в перерізі корпусу трубки, показаної на Фіг. 2. Фіг. 4 - вигляд в перерізі трубки картриджа з тютюном, показаної на Фіг. 2. Фіг. 5 - вигляд в перерізі по лінії V-V на Фіг. 2. Фіг. 6 - збільшені вигляди частини трубки для вдихання аромату за Фіг. 2, причому на Фіг. 6(А) показаний збільшений вигляд частини, позначеної позицією VI на Фіг. 2, а на Фіг. 6(В) показаний вигляд в перерізі по лінії B-B, показаній на Фіг. 6(А). Фіг. 7 - покомпонентний вигляд в перспективі з'єднувального пристрою, показаного на Фіг. 2. Фіг. 8 - вигляд трубки для вдихання аромату за Фіг. 1 зі знятим ковпачком. Фіг. 9 - вигляд трубки в стані, в якому тютюновий картридж витягнутий разом з мундштуком з корпусу трубки, показаного на Фіг. 1. Фіг. 10(А)-10(С) ілюструють процедуру витягування тютюнового картриджа з корпусу трубки. Переважний варіант виконання винаходу Як показано на Фіг. 1 і 2, трубка для вдихання аромату за одним варіантом виконання включає трубчастий корпус 10 трубки. Корпус 10 трубки виконаний з синтетичної смоли і відкритий з обох кінців. У даному варіанті виконання переріз корпусу 10 трубки некруглий, а близький до квадратного, як чітко видно на Фіг. 3. Конкретно переріз має профіль, утворений чотирма великими дугоподібними поверхнями 10a, кожна з яких нагадує плоску поверхню, і чотирма малими дугоподібними поверхнями 10b, з’єднаними з прилеглими дугоподібними поверхнями 10a і такими, що утворюють чотири смуги 11 на зовнішній периферійній поверхні корпусу 10 трубки, як показано на Фіг. 1. Смуги 11 продовжуються в аксіальному напрямку корпусу 10 трубки і розташовані з інтервалом 90° навколо осі корпусу 10 трубки. Як показано на Фіг. 2, в корпусі 10 трубки коаксіально розміщений циліндричний тютюновий картридж 12 як картридж для генерування аромату. Тютюновий картридж 12 може 3 UA 101940 C2 5 10 15 20 25 30 35 40 45 50 55 переміщуватися всередині корпусу 10 трубки в аксіальному і ободовому напрямках корпусу 10 трубки. Тютюновий картридж 12 включає трубку 14, при цьому в протилежні кінці трубки 14 вбудовані відповідно кінцеві деталі 16 і 18. Кінцеві деталі 16 і 18 виконані у вигляді порожнистих втулок і мають виступаючі кінцеві ділянки 16a і 18a, які виступають з дистального і проксимального кінців трубки 14 відповідно. Кожний з виступаючих кінцевих ділянок 16a і 18a має ступінчасту форму, і має фланцеву секцію великого діаметра, розташовану в контакті з відповідною торцевою поверхнею трубки 14, і секцію малого діаметра, що продовжується від секції великого діаметра. Секція великого діаметра має зовнішній діаметр, який приблизно дорівнює діаметру трубки 14, а зовнішній діаметр секції малого діаметра менший діаметра трубки 14. Кільцевий виступ 20 виступає інтегрально від внутрішньої периферійної поверхні на дистальному кінці корпусу 10 трубки і забезпечує ввідний отвір 22 на дистальному кінці корпусу 10 трубки. Ввідний отвір 22 має внутрішній діаметр, що трохи перевищує зовнішній діаметр секції малого діаметра виступаючої кінцевої ділянки 16a, отже, секція малого діаметра виступаючої кінцевої ділянки 16a з можливістю видалення введена у ввідний отвір 22, як показано на Фіг. 2. Потрібно зазначити, що між секцією великого діаметра виступаючої кінцевої ділянки 16a і кільцевим виступом 20 передбачений зазор G. Трубка 14 і кінцеві деталі 16 і 18 виконані з синтетичної смоли, при цьому трубка 14 переважно є прозорою або напівпрозорою. Крім того, всередині трубки 14 розташовані циліндричні фільтри 24 і 26, що прилягають до кінцевих деталей 16 і 18 відповідно. Фільтри 24 і 26 включають джгут ацетатних волокон, і обгортку, що обв'язує джгут. Трубка має утворену в ній наповнювальну камеру між фільтрами 24 і 26, при цьому наповнювальна камера заповнена тютюновим матеріалом Т заданої щільності. Тютюновий матеріал Т включає різаний тютюн, і ароматизатор, доданий в різаний тютюн. Трубка 14 має множину ребер 28, виконаних за одне ціле на її внутрішній периферійній поверхні. Ребра 28 продовжуються між фільтрами 24 і 26 в аксіальному напрямку трубки 14 і, як чітко показано на Фіг. 4, розташовані з деяким інтервалом в ободовому напрямку трубки 14. Ребра 28 забезпечують необхідну міцність трубки 14, сприяють зменшенню товщини стінки трубки 14, і служать як стопори для фільтрів 24 і 26. Між виступаючою кінцевою ділянкою 18a кінцевої деталі 18 і проксимальним кінцем корпусу 10 трубки зберігається задана відстань, при цьому до секції малого діаметра виступаючої кінцевої ділянки 18a відокремлювано приєднується порожнистий мундштук 30. Зокрема, як чітко видно на Фіг. 2, порожнистий мундштук 30, виконаний з синтетичної смоли, має циліндричну секцію 30a великого діаметра, конусоподібну секцію 30b, і сплощену стовбурову секцію 30c, розташовані у вказаному порядку, якщо дивитися з боку виступаючої кінцевої ділянки 18a кінцевої деталі 18. Стовбурова секція 30c має прямокутний виступ 30d на своєму кінці, причому виступ 30d має більший розмір, ніж стовбурова секція 30c, і має пару плоских поверхонь 30e, паралельних одна одній. Секція 30a великого діаметра мундштука 30 віддалено введена в проксимальний кінець корпусу 10 трубки, при цьому секція малого діаметра виступаючої кінцевої ділянки 18a знімним чином вбудована в секцію 30a великого діаметра мундштука 30. Отже, фланець кінцевої деталі 18 утримується між секцією 30a великого діаметра мундштука 30 і трубкою 14. Інакше кажучи, секція 30a великого діаметра мундштука 30 має зовнішній діаметр небагато менший внутрішнього діаметра корпусу 10 трубки, а її внутрішній діаметр трохи перевищує зовнішній діаметр секції малого діаметра виступаючої кінцевої ділянки 18a. Частина секції 30a великого діаметра, конусоподібної секції 30b і стовбурової секції 30c виступає з проксимального кінця корпусу 10 трубки, при цьому виступаюча ділянка мундштука 30 накрита ковпачком 32, виконаним з полімеру. Ковпачок 32 має форму порожнистого циліндра і має відкритий кінець і закритий кінець. Конкретніше, відкритий кінець ковпачка 32 має внутрішній діаметр, що трохи перевищує зовнішній діаметр секції 30a великого діаметра мундштука 30. Таким чином, ковпачок 32 здатний вмістити на своєму відкритому кінці виступаючу ділянку мундштука 30, при цьому, коли відкритий кінець посаджений на секцію 30a великого діаметра, ковпачок 32 відокремлювано з’єднаний з мундштуком 30. Ковпачок 32 має переріз, профіль якого по розміру і формі ідентичний профілю згаданого перерізу корпусу 10 трубки. Відповідно, як показано на Фіг. 1, ковпачок 32 має чотири смуги 13, утворені на його зовнішній периферійній поверхні і відповідні згаданим смугам 11. 4 UA 101940 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відкритий кінець ковпачка 32 має множину зачіплювальних виїмок 34, утворених в його внутрішній поверхні і розташованих на рівних інтервалах в ободовому напрямку ковпачка 32. З іншого боку, секція 30a великого діаметра мундштука 30 має зачіплювальні виступи 36, утворені на її зовнішній периферійній поверхні і пов'язані з відповідними зачіплювальними виїмками 34. Зачіплювальні виступи 36 також розташовані на рівних інтервалах в ободовому напрямку мундштука 30. Таким чином, ковпачок 32 надітий на виступаючу ділянку мундштука 30, при цьому, коли зачіплювальні виступи 36 вставлені у відповідні зачіплювальні виїмки 34, ковпачок 32 відокремлювано з’єднаний з мундштуком 30. Зачеплення зачіплювальних виступів 36 із зачіплювальними виїмками 34 запобігає випадковому від'єднуванню ковпачка 32 від мундштука 30, і дозволяє користувачеві бути упевненим в тому, що мундштук 30 належно накритий ковпачком 32. Крім того, на внутрішній периферійній поверхні на закритому кінці ковпачка 32 утворені чотири ребра 38. Ребра 38 продовжуються в аксіальному напрямку ковпачка 32 і розташовані з інтервалами в ободовому напрямку ковпачка 32. Зокрема, як показано на Фіг. 5, коли ковпачок 32 нормальним чином надітий на мундштук 30, чотири ребра 38 спільно утримують виступ 30d мундштука 30. Конкретніше, два ребра 38 стикаються з однією плоскою поверхнею 30e виступу 30d, а інші два ребра 38 стикаються з іншою плоскою поверхнею 30e виступу 30d. На Фіг. 5 також показано, що чотири ребра 38 здатні утримувати виступ 30d не тільки в першому орієнтаційному положенні, вказаному суцільною лінією, але також і у другому орієнтаційному положенні, позначеному лінією точкаточка-пунктир, в якому виступ 30d, тобто мундштук 30, повернутий з першого орієнтаційного положення на 90°. Утримування виступу 30d ребрами 38 гарантує, з одного боку, що ковпачок 32 і мундштук 30 з’єднані один з одним в ободовому напрямку незалежно від орієнтаційного положення виступу 30d, а з іншого боку, - що смуги 13 ковпачка 32 і відповідні смуги 11 корпусу 10 трубки вирівняні між собою, як чітко видно на Фіг. 1. Іншими словами, коли ковпачок 32 правильно надітий на мундштук 30, положення смуг 13 ковпачка 32 відповідає положенню смуг 11 корпусу 10 трубки в ободовому напрямку корпусу 10 трубки і ковпачка 32. Секція 30a великого діаметра мундштука 30 відокремлювано з’єднана не тільки з кінцевою деталлю 18 тютюнового картриджа 12, але також і з проксимальним кінцем корпусу 10 трубки за допомогою з'єднувального пристрою 40. З'єднувальний пристрій 40 детально показаний на Фіг. 6 і 7. Далі пояснюється з'єднувальний пристрій 40. Як показано на Фіг. 6(А), проксимальний кінець корпусу 10 трубки має ободову канавку 42, вирізану в його внутрішній периферійній поверхні. Ободова канавка 42 відкрита до проксимальної торцевої поверхні корпусу 10 трубки, і забезпечує кільцеву стопорну поверхню 44 на внутрішній периферійній поверхні корпусу 10 трубки. З іншого боку, секція 30a великого діаметра мундштука 30 має фланець 46, виконаний як одне ціле на його зовнішній периферійній поверхні, при цьому фланець 46 розташований ближче до проксимального кінця корпусу 10 трубки, ніж згадані зачіплювальні виступи 36. Коли ковпачок 32 нормальним чином надітий на мундштук 30, зачіплювальні виступи 36 можуть вставлятися у відповідні зачіплювальні виїмки 34, при цьому торцева поверхня ковпачка 32 стикається з фланцем 46. Іншими словами, фланець 46 функціонує як стопор для ковпачка 32 і визначає аксіальне положення ковпачка 32 відносно мундштука 30. Потрібно зазначити, що коли мундштук 30 нормальним чином накритий ковпачком 32, між внутрішньою поверхнею закритого кінця ковпачка 32 і відповідним кінцем мундштука 30 зберігається заданий зазор, як чітко показано на Фіг. 2. Крім того, зовнішній діаметр фланця 46 трохи менший внутрішнього діаметра ободової канавки 42, а тому, як чітко показано на Фіг. 6(А), фланець 46 частково входить в ободову канавку 42. Крім цього, навколо зовнішньої периферійної поверхні секції 30a великого діаметра мундштука 30 встановлений кільцевий пружний елемент, який також називається О-кільцем 48. О-кільце 48 утримується між торцевою поверхнею фланця 46, розташованою протилежно зачіплювальним виступам 36, і стопорною поверхнею 44 ободової канавки 42. Зокрема, зовнішній діаметр О-кільця 48 менший внутрішнього діаметра ободової канавки 42, при цьому у вільному стані його товщина D0, наприклад, дорівнює ширині ободової канавки 42. Відповідно, коли фланець 46 частково входить в ободову канавку 42, як говорилося вище, О-кільце 48 затискається між фланцем 46 і стопорною поверхнею 44 в аксіальному напрямку мундштука 30, причому в цьому стані товщина D1 О-кільця 48 менша згаданої товщини D0, як чітко показано на Фіг. 6(В). 5 UA 101940 C2 5 10 15 20 25 30 35 40 45 50 55 Знаходячись в стиснутому стані, О-кільце 48 відтискає мундштук 30 в напрямку від'єднання мундштука 30 від проксимального кінця корпусу 10 трубки. Таке від'єднання мундштука 30, однак, не допускається завдяки зачепленню між мундштуком 30 і корпусом 10 трубки. Конкретно, секція 30a великого діаметра мундштука 30 має один або більше, в даному варіанті виконання два, зачіплювальні виступи 50, утворені на її зовнішній периферійній поверхні. Зачіплювальні виступи 50 рознесені один від одного в діаметральному напрямку мундштука 30 і розташовані ближче до дистального кінця секції 30a великого діаметра, ніж Окільце 48. З іншого боку, у внутрішній периферійній поверхні корпусу 10 трубки вирізані дві напрямні канавки 52. Напрямні канавки 52 рознесені одна від одної в діаметральному напрямку корпусу 10 трубки і приймають відповідні зачіплювальні виступи 50. Кожна напрямна канавка 52 має посадочне місце, повернуте до дистального кінця корпусу 10 трубки, при цьому відповідний зачіплювальний виступ 50 притискається із заданим зусиллям до посадочного місця, в примусовий контакт з ним. Притискне зусилля є похідною штовхаючого зусилля, що прикладається мундштуком 30, а саме, зусилля відновлення форми стиснутого О-кільця 48. Оскільки зачіплювальні виступи 50 притиснуті до посадочних місць напрямних канавок 52, як говорилося вище, мундштук 30 надійно з’єднаний з проксимальним кінцем корпусу 10 трубки, так що мундштук 30 не зніметься з корпусу 10 трубки разом з ковпачком 32. Далі буде детально описана форма напрямних канавок 52. Як зрозуміло з Фіг. 6(В) і 7, кожна напрямна канавка 52 має осьову секцію 52a, що продовжується в аксіальному напрямку корпусу 10 трубки і відкривається в стопорну поверхню 44 ободової канавки 42, і ободову секцію 52b, з’єднану з внутрішнім кінцем осьової секції 52a. Ободова секція 52b продовжується від внутрішнього кінця осьової секції 52a в ободовому напрямку корпусу 10 трубки на задану довжину. З двох стінок канавки, що утворюють осьову секцію 52a щонайменше стінка канавки, повернута до торцевої поверхні ободової секції 52b, переважно не паралельна осі корпусу 10 трубки, а нахилена в напрямку, в якому проходить ободова секція 52b. Крім того, з двох стінок канавки, які утворюють ободову секцію 52b, стінка канавки, розташована ближче до стопорної поверхні 44, забезпечує згадане посадочне місце. Зокрема, ця стінка канавки має утворену в ній виїмку, при цьому виїмка спільно з торцевою поверхнею ободової секції 52b утворює заглиблену опору 54 для виступу, що дозволяє зачіплювальному виступу 50 вбудовуватися в неї. Таким чином, коли зачіплювальний виступ 50 вміщений в опору 54 для виступу (доки з'єднувальний пристрій знаходиться в положенні з'єднання), опора 54 для виступу обмежує зачіплювальний виступ 50 з трьох сторін, завдяки чому зачіплювальний виступ 50 не може переміщуватися в такому напрямку, щоб від'єднатися від корпусу 10 трубки, так само як і в ободовому напрямку корпусу 10 трубки. У результаті виключається зміщення мундштука 30 одночасно як в аксіальному, так і ободовому напрямку корпусу 10 трубки. Щоб скористатися трубкою для вдихання аромату по згаданому варіанту виконання, спочатку користувач відтягає ковпачок 32 суворо в аксіальному напрямку мундштука 30 для розблокованого зачеплення між зачіплювальними виїмками 34 ковпачка 32 і зачіплювальними виступами 36 мундштука 30. У міру того як ковпачок 32 відтягується далі, ковпачок 32 від'єднується від мундштука 30, як показано на Фіг. 8, так що мундштук 30 оголюється. Коли ковпачок 32 знятий з мундштука 30, зачіплювальні виступи 50 мундштука 30 залишаються вставленими в опори 54 для виступів відповідних напрямних канавок 52, тобто мундштук 30 знаходиться в зачепленні з корпусом 10 трубки. Таким чином, мундштук 30 не висувається з корпусу 10 трубки разом з тютюновим картриджем 12. Потім, утримуючи у роті виступ 30d мундштука 30 в горизонтальному положенні, користувач здійснює вдих через мундштук 30, одержуючи задоволення від запаху і смаку різаного тютюну, що міститься в тютюновому картриджі 12, і аромату ароматизатора, доданого в різаний тютюн. Зокрема, внутрішній простір тютюнового картриджа 12 заповнений ароматами, що випускаються різаним тютюном і ароматизатором, при цьому вдих користувача забезпечує потік повітря, що надходить від дистального кінця корпусу 10 трубки в порожнину рота користувача через тютюновий картридж 12 і мундштук 30. Відповідно аромати надходять разом з потоком повітря в порожнину рота користувача, так щоб користувач міг натішитися ароматами, не запалюючи різаний тютюн. Крім того, здійснюючи вдих, користувач утримує корпус 10 трубки вказівним і середнім пальцями, вміщеними на однакові верхню і нижню дугоподібні поверхні 10a корпусу 10 трубки, а значить, корпус 10 трубки може утримуватися в стійкому стані. 6 UA 101940 C2 5 10 15 20 25 30 35 40 45 50 55 З іншого боку, коли тютюновий картридж 12 повністю використаний, користувач може від'єднувати тютюновий картридж 12 разом з ковпачком 32 і мундштуком 30 від корпусу 10 трубки, як показано на Фіг. 9. З посиланням на Фіг. 10 далі буде детально описаний спосіб від'єднання тютюнового картриджа 12. Коли трубка для вдихання аромату знаходиться в невживаному стані, як показана на Фіг. 1, користувач спочатку заштовхує ковпачок 32 в напрямку, позначеному стрілкою F на Фіг. 10(А), тобто в напрямку корпусу 10 трубки. У цей момент дистальний кінець ковпачка 32 стикається з фланцем 46 мундштука 30, а дистальний кінець мундштука 30 стикається з фланцем кінцевої деталі 18 тютюнового картриджа 12. Відповідно заштовхування ковпачка 32 приводить до того, що мундштук 30 і тютюновий картридж 12 переміщуються до дистального кінця корпусу 10 трубки в його аксіальному напрямку. Переміщення тютюнового картриджа 12 допускається, оскільки між фланцем кінцевої деталі 16 тютюнового картриджа 12 і кільцевим виступом 20 корпусу 10 трубки передбачений зазор G, як указано вище. Вищезгадане переміщення мундштука 30 виводить зачіплювальні виступи 50 із зачеплення з опорами 54 для виступів відповідних напрямних канавок 52, як показано на Фіг. 10(А), і додатково стискає О-кільце 48 між фланцем 46 і стопорною поверхнею 44 корпусу 10 трубки, так що товщина О-кільця 48 додатково зменшується від величини D1 до величини D2. Потім, продовжуючи безперервно притискати всередину ковпачок 32, користувач повертає ковпачок 32 навколо його осі в напрямку, позначеному стрілкою С на Фіг. 10(В) (проти годинникової стрілки на Фіг. 7). Оскільки ковпачок 32 і мундштук 30 з’єднані один з одним в ободовому напрямку за допомогою ребер 38, як говорилося раніше, мундштук 30 і тютюновий картридж 12 також здійснюють поворот разом з ковпачком 32. Поворот мундштука 30 спричиняє переміщення кожного зачіплювального виступу 50 з ободової секції 52b в осьову секцію 52a відповідної напрямної канавки 52 (вільне положення з'єднувального пристрою 40). У цьому стані трубки, користувач припиняє здійснювати натиснення на ковпачок 32, завдяки чому мундштук 30 відтискається назад в напрямку виштовхування з корпусу 10 трубки відновлюючою силою О-кільця 48, яке до цього моменту знаходилося в стиснутому стані. Відповідно товщина О-кільця 48 повертається від величини D2 до величини D0, при цьому кожний із зачіплювальних виступів 50 переміщується вздовж осьової секції 52a в напрямку відкритого кінця відповідної напрямної канавки 52. Потім користувач утримує ковпачок 32 і відводить ковпачок 32 назад в напрямку, позначеному стрілкою R на Фіг. 10(С), зачіплювальні виступи 50 виходять з відповідних напрямних канавок 52, дозволяючи тютюновому картриджу 12 висунутися з корпусу 10 трубки разом з мундштуком 30. Далі тютюновий картридж 12 легко від'єднувати від корпусу 10 трубки, як показано на Фіг. 9. Потім тютюновий картридж 12 видаляється з мундштука 30, після чого в мундштук 30 вводиться новий тютюновий картридж 12 на своїй кінцевій деталі 18, завдяки якій новий тютюновий картридж 12 з’єднується з мундштуком 30. Потім користувач утримує ковпачок 32 і вводить новий тютюновий картридж 12 в корпус 10 трубки, при цьому, коли зачіплювальні виступи 50 мундштука 30 займають положення у відкритих кінців відповідних напрямних канавок 52 корпусу 10 трубки (див. Фіг. 7), користувач заштовхує секцію 30a великого діаметра мундштука 30 в проксимальний кінець корпусу 10 трубки, щоб примусити зачіплювальні виступи 50 просунутися в осьових секціях 52a відповідних напрямних канавок 52. Оскільки в цей момент О-кільце 48 мундштука 30 утримується між фланцем 46 мундштука 30 і стопорною поверхнею 44 корпусу 10 трубки, що зачіпляють виступи 50 переміщуються в ободові секції 52b відповідних напрямних канавок 52 (див. Фіг. 10(В)), сприяючи стисненню О-кільця 48. Потім, утримуючи ковпачок 32 і мундштук 30 в утисненому всередину стані, користувач повертає ковпачок 32 за годинниковою стрілкою. Оскільки ковпачок 32 з’єднаний з мундштуком 30 в ободовому напрямку, як говорилося раніше, мундштук 30 і тютюновий картридж 12 також здійснюють поворот за годинниковою стрілкою. Потім зачіплювальні виступи 50 вводяться в контакт з торцевими поверхнями відповідних ободових секцій 52b (див. Фіг. 10(А)) і в цих умовах користувач припиняє прикладати натискне зусилля до ковпачка 32 і мундштука 30, внаслідок чого зачіплювальні виступи 50 знову вбудовуються в опори 54 для виступів відповідних напрямних канавок 52, як показано на Фіг. 6(В). У цей момент заміна тютюнового картриджа 12 завершена. Немає потреби додавати, що в цей час смуги 13 ковпачка 32 розташовуються врівень з відповідними смугами 11 корпусу 10 трубки. 7 UA 101940 C2 5 10 15 20 25 30 35 40 45 За альтернативним варіантом тютюновий картридж 12 може бути замінений новим шляхом введення спочатку нового тютюнового картриджа 12 в корпус 10 трубки, а потім заштовхування мундштука 30, що утримується ковпачком 32, в корпус 10 трубки. У зв'язку із заміною тютюнових картриджів 12, оскільки користувач утримує мундштук 30 опосередковано за допомогою ковпачка 32, його великий палець або інші пальці напряму не стикаються з мундштуком 30. Це дозволяє користувачеві замінити тютюновий картридж 12 новим, дотримуючись гігієни. Користувач також може замінити тютюновий картридж 12 новим, не використовуючи ковпачок 32. У цьому випадку користувач безпосередньо утримує мундштук 30, після чого заштовхує і повертає мундштук 30 вищезгаданим способом. Тютюновий картридж 12, який потрібно замінити, висувається з корпусу 10 трубки разом з мундштуком 30 незалежно від того, використовується ковпачок 32 чи ні, що забезпечує надійне і просте від'єднання тютюнового картриджа 12 від корпусу 10 трубки. Крім того, ситуація, при якій від'єднувати тютюновий картридж 12 недоречно випаде з корпусу 10 трубки, не виникне. Хоча вище була описана трубка для вдихання аромату згідно з варіантом виконання, даний винахід не обмежений представленим варіантом виконання і можуть бути внесені різні зміни. Наприклад, в трубці для вдихання аромату замість тютюнового картриджа 12 може використовуватися картридж для генерування аромату, що містить множину матеріалів для генерування аромату. У цьому випадку користувач може одержувати задоволення від ароматів, що випускаються матеріалами, які генерують аромати. Крім того, корпус 10 трубки і ковпачок 32 можуть нести на собі, а саме на своїх зовнішніх периферійних поверхнях, відповідні складові ділянки, що утворюють безперервний малюнок або дизайн, замість згаданих смуг 11 і 13. У цьому випадку, коли ковпачок 32 надітий на мундштук 30, малюнок або дизайн корпусу 10 трубки, і малюнок або дизайн ковпачка 32 розташовуються один відносно одного так, що утворюють безперервний малюнок або дизайн. Крім цього, в з'єднувальному пристрої 40 замість О-кільця 48 може використовуватися такий пружний елемент, як працююча на стиснення спіральна пружина. Крім того, конфігурації тютюнового картриджа, мундштука, ковпачка і інших елементів можуть бути змінені за бажанням, за умови, що функції з'єднувального пристрою 40 не постраждають. Список посилальних позицій 10 - корпус трубки 11 - смуга (малюнок) 12 - тютюновий картридж 13 - смуга (малюнок) 30 - мундштук 30a - секція великого діаметра (дистальна кінцева ділянка) 32 - ковпачок 40 - з'єднувальний пристрій 42 - ободова канавка 44 - стопорна поверхня (ступінчаста поверхня) 46 - фланець 48 - О-кільце(пружний елемент) 50 - зачіплювальний виступ 52 - напрямна канавка 52a - осьова секція 52b - ободова секція 54 – опора для виступу. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Трубка для вдихання аромату, що містить: трубчастий корпус трубки, що має відкритий дистальний кінець і відкритий проксимальний кінець; циліндричний картридж для генерування аромату, з можливістю видалення розміщений у вказаному корпусі трубки і заповнений генеруючим аромат матеріалом, з якого випаровується аромат, причому вказаний картридж для генерування аромату дозволяє повітрю протікати від дистального кінця до проксимального кінця вказаного корпусу трубки; порожнистий мундштук, відокремлювано з'єднаний з кінцевою ділянкою вказаного картриджа для генерування аромату, розташованою на проксимальному кінці вказаного корпусу трубки, причому вказаний мундштук має виступаючу ділянку, що виступає від проксимального кінця 8 UA 101940 C2 5 10 15 20 25 30 35 40 45 50 55 вказаного корпусу трубки, і дистальну кінцеву ділянку, розташовану всередині вказаного корпусу трубки; і з'єднувальний пристрій, відокремлювано з'єднуючий проксимальний кінець вказаного корпусу трубки і дистальну кінцеву ділянку вказаного мундштука одне з одним, при цьому з'єднувальний пристрій має положення з'єднання, в якому вказаний корпус трубки і вказаний мундштук з'єднані один з одним, зі вказаним мундштуком, пружно притиснутим із заданим штовхаючим зусиллям до вказаного корпусу трубки в напрямку виштовхування, так що дистальна кінцева ділянка вказаного мундштука виштовхується з проксимального кінця вказаного корпусу трубки, і вільне положення, яке досягається після заштовхування вказаного мундштука у вказаний корпус трубки проти штовхаючого зусилля і потім повороту відносно вказаного корпусу трубки і в якому дистальна кінцева ділянка вказаного мундштука може бути витягнута зі вказаного корпусу трубки. 2. Трубка для вдихання аромату за п. 1, що додатково містить: ковпачок, який має відкритий кінець і виконаний для відокремлюваного покриття виступаючої ділянки вказаного мундштука; і зачіплювальний пристрій, виконаний для зачеплення вказаного ковпачка і вказаного мундштука один з одним в обводовому напрямку вказаного ковпачка, коли вказаний ковпачок надітий на вказаний мундштук. 3. Трубка для вдихання аромату за п. 2, в якій вказаний зачіплювальний пристрій включає множину ребер, що виступають від внутрішньої поверхні вказаного ковпачка і виконані для утримування кінця вказаного мундштука. 4. Трубка для вдихання аромату за п. 3, в якій вказаний корпус трубки і вказаний ковпачок несуть, на своїх зовнішніх периферійних поверхнях, відповідні складові ділянки безперервного малюнка, причому, коли вказаний ковпачок надітий на вказаний мундштук з кінцем вказаного мундштука, що утримується ребрами, відповідні складові ділянки малюнка на вказаному корпусі трубки і вказаному ковпачку розташовані по окружності одна відносно одної з утворенням безперервного малюнка. 5. Трубка для вдихання аромату за п. 1, в якій вказаний зачіплювальний пристрій включає фланець, утворений на зовнішній периферійній поверхні вказаного мундштука, обводову канавку, утворену у внутрішній периферійній поверхні проксимального кінця вказаного корпусу трубки і відкриту в напрямку виштовхування на проксимальному кінці, причому обводова канавка на внутрішній периферійній поверхні вказаного корпусу трубки забезпечує ступінчасту поверхню, повернуту до проксимального кінця вказаного корпусу трубки, пружний елемент, що утримується між фланцем і ступінчастою поверхнею і виконаний для створення штовхаючого зусилля, напрямну канавку, що утворена у внутрішній периферійній поверхні вказаного корпусу трубки і відкривається в ступінчасту поверхню, при цьому напрямна канавка має осьову секцію, яка продовжується від ступінчастої поверхні в аксіальному напрямку вказаного корпусу трубки, і обводову секцію, яка продовжується від одного кінця осьової секції в обводовому напрямку вказаного корпусу трубки, і зачіплювальний виступ, утворений на зовнішній периферійній поверхні дистальної кінцевої ділянки вказаного мундштука, при цьому, коли зачіплювальний виступ розташований в обводовій секції напрямної канавки і до вказаного мундштука прикладене штовхаюче зусилля, зачіплювальний виступ входить в контакт зі стінкою канавки обводової секції напрямної канавки для визначення положення з'єднання. 6. Трубка для вдихання аромату за п. 5, в якій пружний елемент являє собою пружне кільце, що оточує зовнішню периферійну поверхню вказаного мундштука. 7. Трубка для вдихання аромату за п. 6, в якій пружне кільце являє собою О-кільце. 8. Трубка для вдихання аромату за п. 5, в якій фланець має зовнішній діаметр, трохи менший внутрішнього діаметра обводової канавки вказаного корпусу трубки, а коли вказаний з'єднувальний пристрій знаходиться в положенні з'єднання, фланець частково входить в обводову канавку. 9. Трубка для вдихання аромату за п. 5, в якій вказаний з'єднувальний пристрій додатково включає заглиблену опору для виступу, утворену в стінці канавки обводової секції напрямної канавки і виконану для приймання зачіплювального виступу, коли вказаний з'єднувальний пристрій знаходиться в положенні з'єднання, причому опора для виступу обмежує зачіплювальний виступ не тільки в напрямку виштовхування, але також в обводовому напрямку вказаного корпусу трубки. 10. Трубка для вдихання аромату за п. 5, що додатково містить: 9 UA 101940 C2 5 10 ковпачок, який має відкритий кінець і виконаний для відокремлюваного покриття виступаючої ділянки вказаного мундштука; і зачіплювальний пристрій, виконаний для зачеплення вказаного ковпачка і вказаного мундштука один з одним в обводовому напрямку вказаного ковпачка і в напрямку заштовхування вказаного мундштука, коли вказаний ковпачок надітий на вказаний мундштук. 11. Трубка для вдихання аромату за п. 10, в якій, коли вказаний ковпачок надітий на виступаючу ділянку вказаного мундштука, вказані ковпачок і пружний елемент спільно утримують фланець між собою. 12. Трубка для вдихання аромату за п. 1, в якій генеруючий аромат матеріал включає тютюновий матеріал. 10 UA 101940 C2 11 UA 101940 C2 12 UA 101940 C2 13 UA 101940 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
