Куртка польова для військовослужбовців

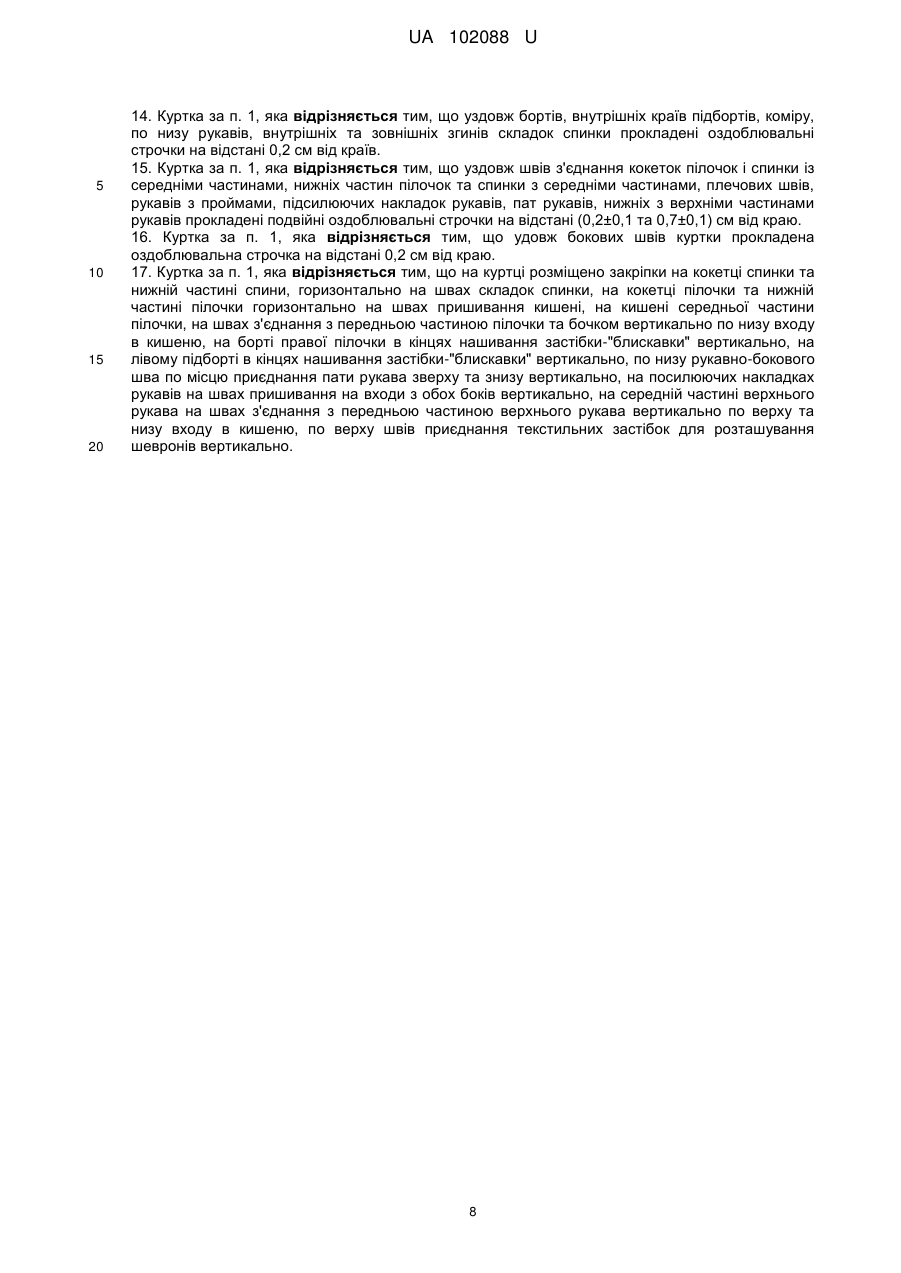

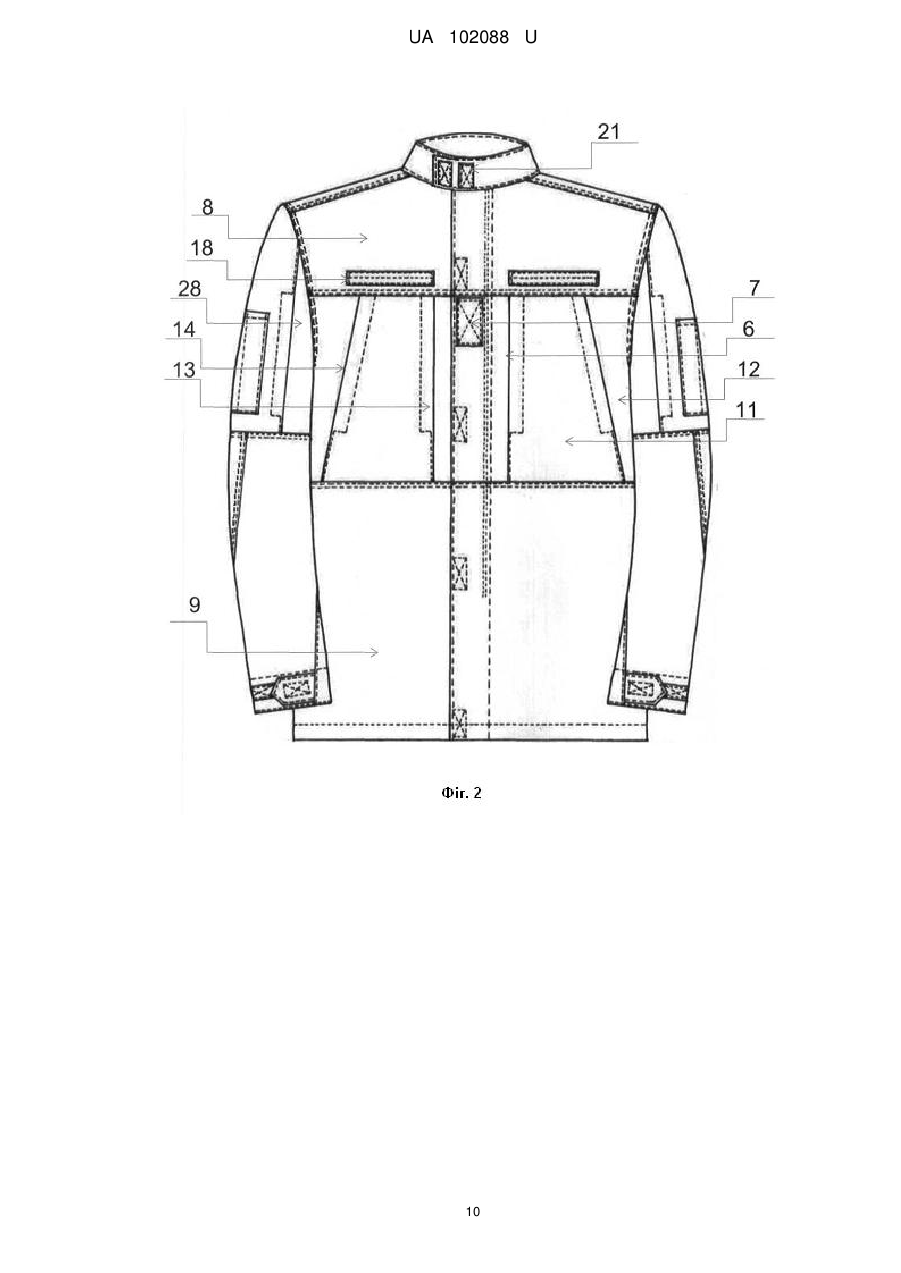

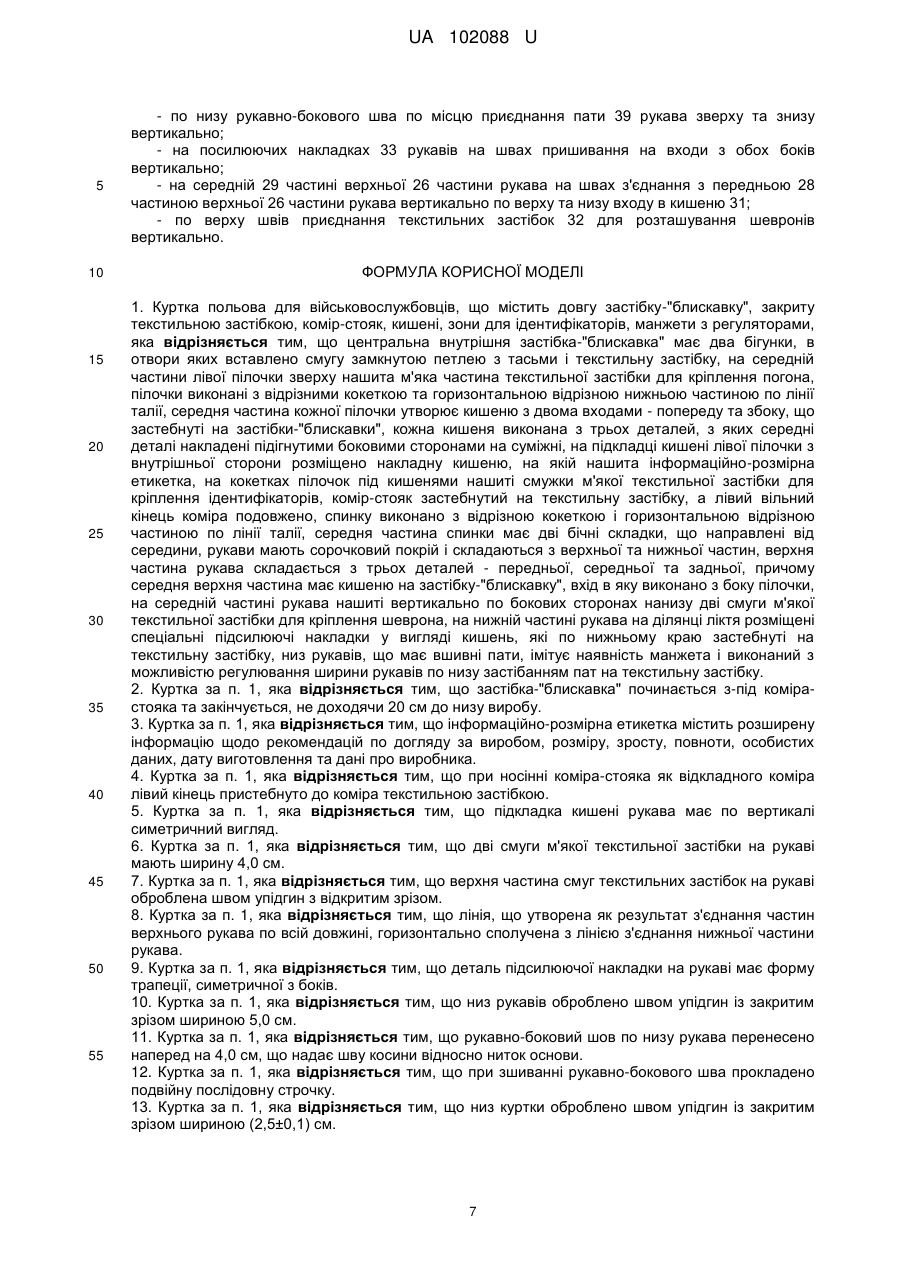

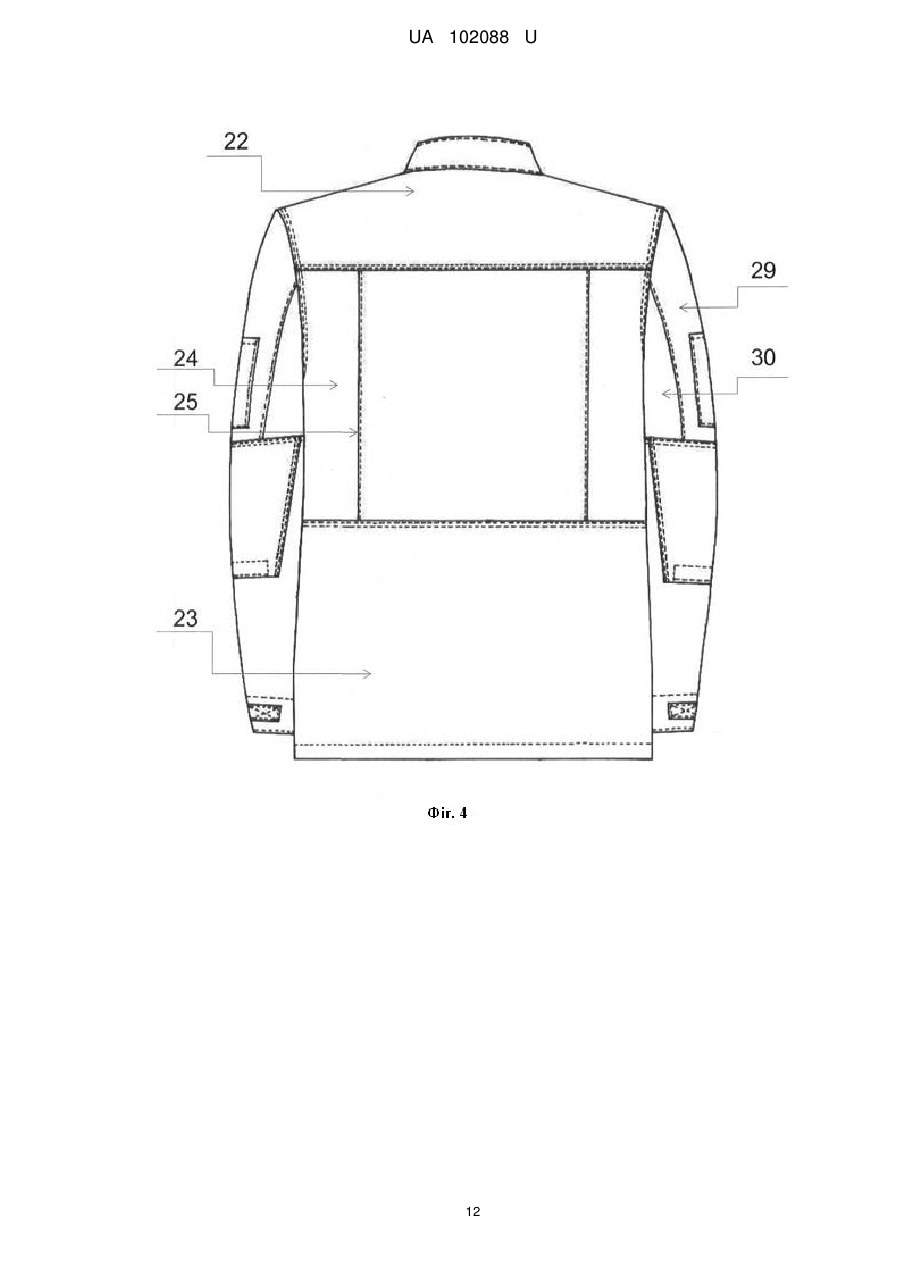

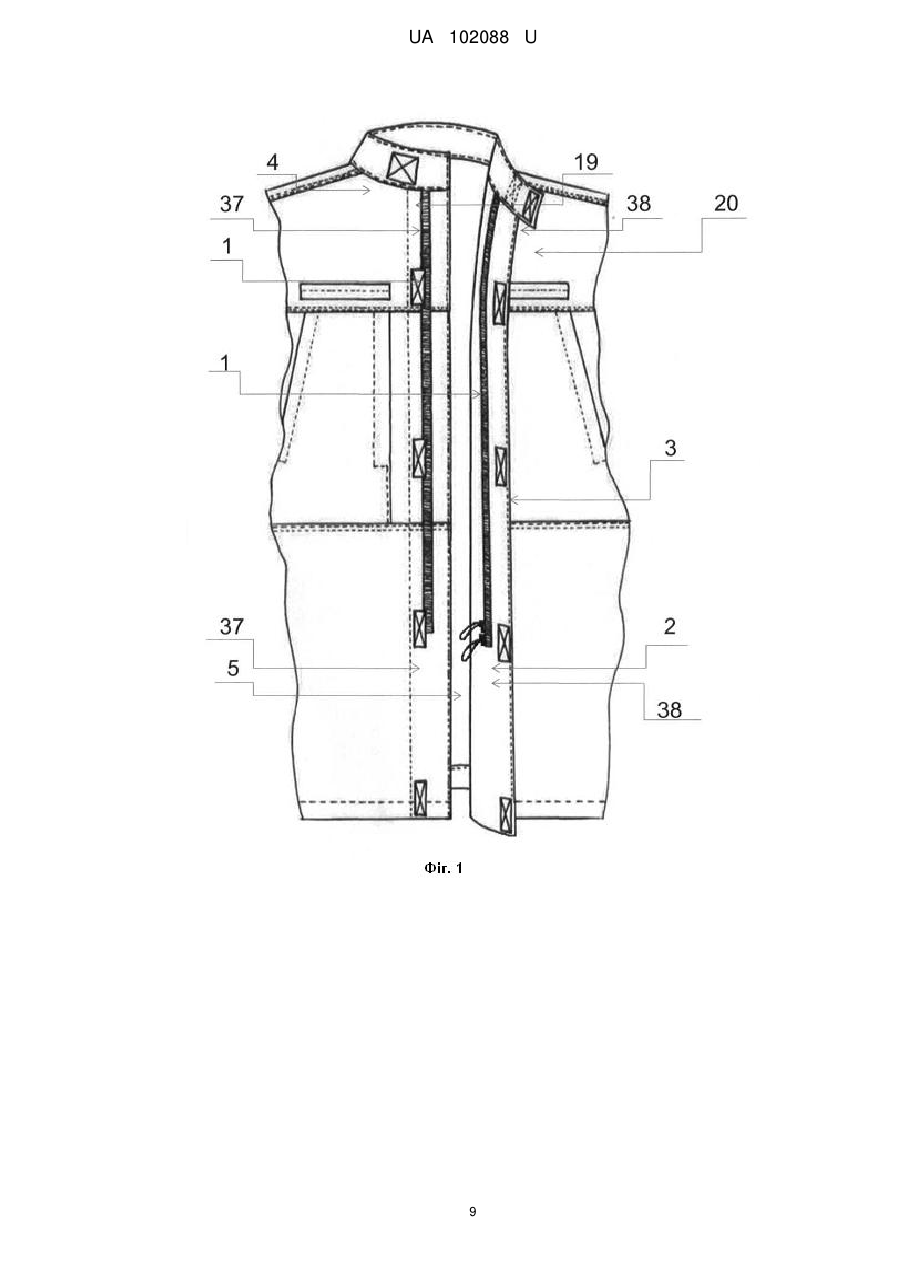

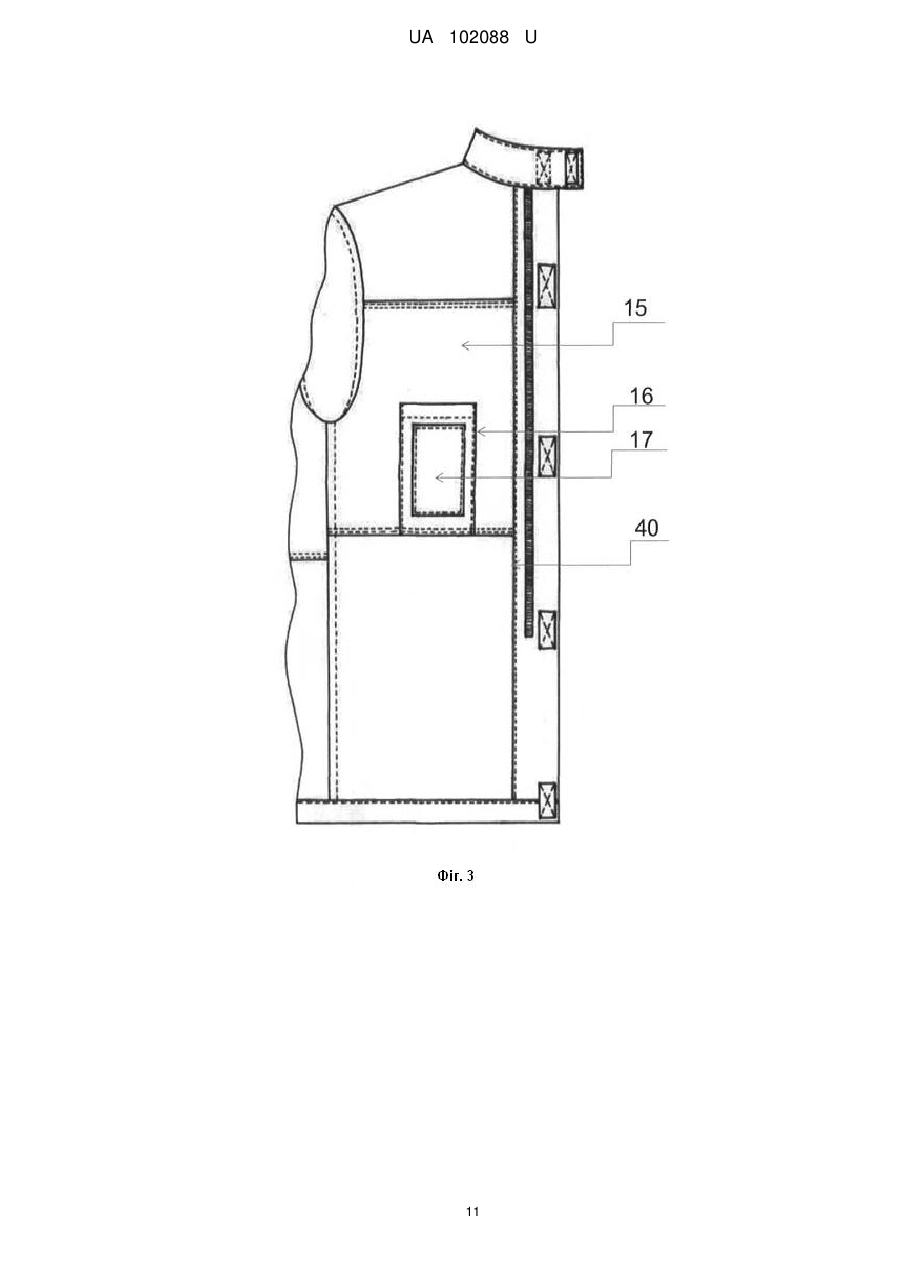

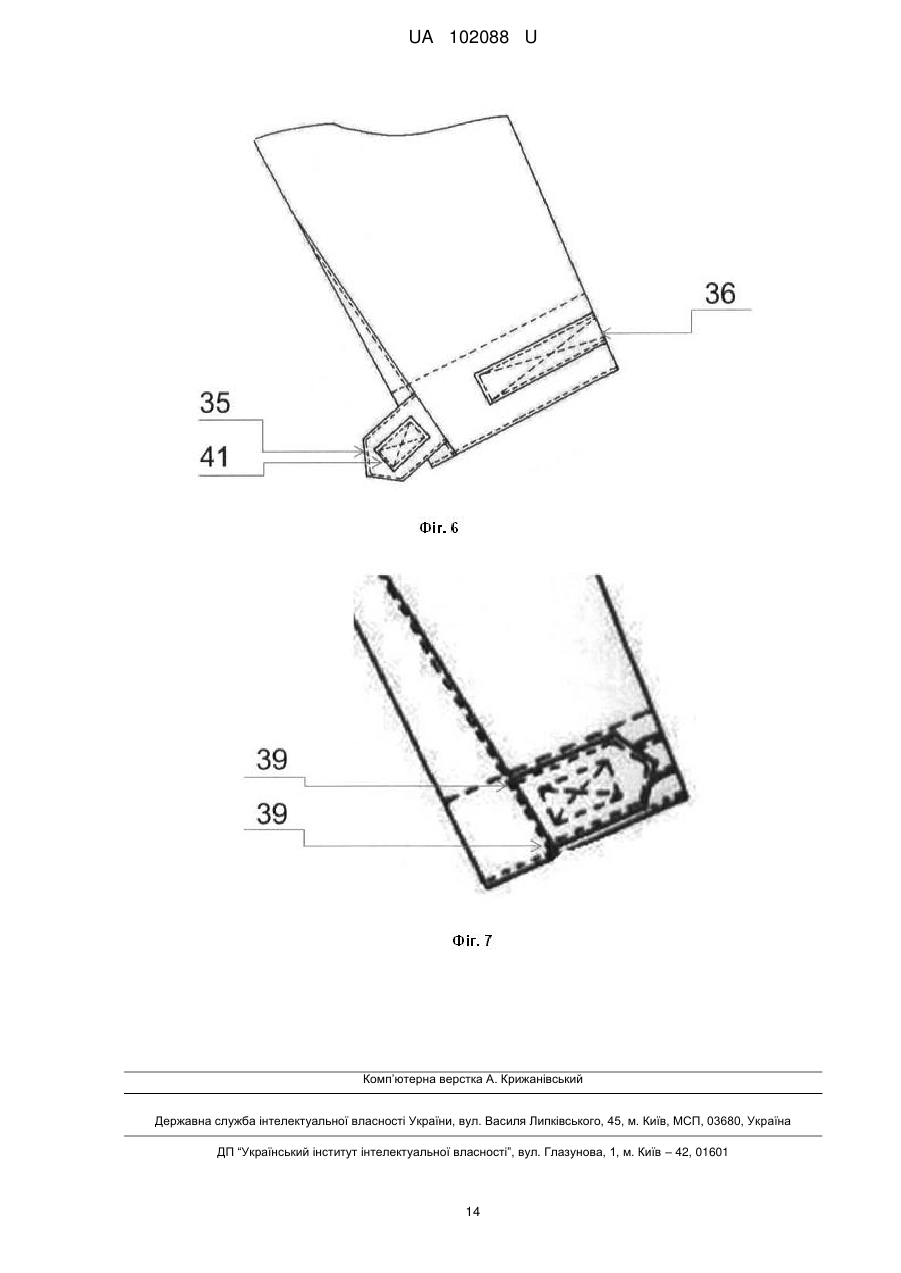

Реферат: UA 102088 U UA 102088 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до захисного одягу, зокрема до куртки для військовослужбовців, і може бути використана при виробництві військової форми. Військова форма одягу (форма одягу військова, обмундирування, іноземне - уніфікована форма (уніформа)) - одяг військовослужбовців, який встановлено указами, наказами, правилами або спеціальними нормативними актами і носіння якого є обов'язковим для військовослужбовців збройних сил держави та інших формувань, де передбачена військова служба. Відповідно до Гаазької конвенції, обов'язковим елементом військової форми є знаки відмінності, що явно вказують на приналежність до збройних сил тієї чи іншої країни. Носіння військової форми під час бойових дій або збройних конфліктів є необхідною умовою визначення військовослужбовців як легальних комбатантів з усіма особливими правами, що випливають з цього статусу. Народне ополчення може носити і неодноманітно форму, але повинно мати значки відзнаки (пов'язки, хрести тощо), принаймні, на відстані пострілу. Відома захисна куртка, виконана з вогнестійкої тканини, що містить спинку, два борти із застібками і двошовні рукави реглан. Перед куртки виконано суцільнокроєним, борти розміщені ззаду з можливістю скріплення їх між собою верхнім, середнім і нижнім хлястиками із застібками-липучками на їх кінцях. По низу рукавів на тильній поверхні виконані застібки з липучками, що стягують [RU № 2314002 С1, A41D 13/00, 2008]. Така куртка забезпечує підвищення надійності захисту верхньої частини тіла робітника від вогненних частинок і бризок розплавленого металу. Відома куртка сапера, що містить передню та задню частини, з'єднані боковим швом, які створюють відкидну полу, рукави, рознімний комір, верхній і нижній клапани, що з'єднують передню та задню частини куртки за допомогою текстильних застібок, лямку, закріплену на верхньому клапані і розміщену в напрямній, розташованій на кишені жорсткого балістичного вкладиша. Нижній клапан куртки додатково оснащений лямкою, яка розташована в додатковій напрямній, закріпленій на кишені жорсткого балістичного вкладиша, а вільні кінці лямок з'єднані між собою під кутом один до одного на загальному захваті [UA № 36311 A, F41H 1/00, 2001]. Ця куртка призначена спеціально для сапера і не є зручна для інших родів військ. Відома куртка бойового костюма літнього (БКЛ "ВОЇН"). Куртка містить відкладний комірстояк. У спинну частину вставлені розширювачі у вигляді півкола, що сприяють вільному руху рук в різних напрямках. Під нагрудними кишенями знаходяться бічні кишені, які виконують функцію вентиляції (всередині сітка). Виконано пряме розташування нагрудних кишень і великі косі кишені на рукавах (є текстильна застібка, закрита тканиною для розміщення нашивки і ідентифікатора). Нагрудне кріплення погона-ідентифікатора. Відсутність кокетки і зайвих швів на спині, прямі рукава для зручності підвертання, налокітники оснащені кишенею для розміщення поліуретанового зм'якшувача. Форма крою куртки дозволяє носити її як на випуск, так і в заправленому вигляді [http://spn.kiev.ua/obmundirovanie/ob2.html]. Найближчою до корисної моделі, що заявляється, є куртка літньої польової військової форми з м'якої саржі, модель якої відповідає стандартам внутрішніх сил України. Куртка на довгій блискавці закрита клапаном на липучках, комір-стояк, чотири накладних кишені, Velcro зони для ідентифікаторів, манжет з регулятором. Виріб пошитий німецькими армованими нитками Guterman [Форма літня польова Ukrainian VSY, http://novikua.com/modezhda/voennayaforma]. Зазначена куртка, як і попередній аналог, недостатньо зручна, і технологічно складна у виготовленні. В основу корисної моделі поставлено задачу удосконалення куртки військової для зручності її використання, економії сировини та спрощення технології виготовлення. Поставлену задачу вирішують тим, що у куртці польовій для військовослужбовців, яка містить довгу застібку-"блискавку", закриту текстильною застібкою, комір-стояк, кишені, зони для ідентифікаторів, манжети з регуляторами, згідно з корисною моделлю, центральна внутрішня застібка-"блискавка" має два бігунки, в отвори яких вставлено смугу замкнутою петлею з тасьми та текстильну застібку, на середній частини лівої пілочки зверху нашита м'яка частина текстильної застібки для кріплення погона, а місце розташування погона прикрито декоративною деталлю з відповідно жорсткою частиною текстильної застібки, пілочки виконані з відрізними кокеткою та горизонтальною відрізною нижньою частиною по лінії талії, середня частина кожної пілочки утворює кишеню з двома входами - попереду та збоку, що застебнуті на застібку-"блискавку", кожна кишеня виконана з трьох деталей, з яких середні деталі накладені підігнутими боковими сторонами на суміжні, на підкладці кишені лівої пілочки з внутрішньої сторони розміщено накладну кишеню, на якій нашита інформаційно-розмірна етикетка, на кокетках пілочок під кишенями нашиті смужки м'якої текстильної застібки для кріплення 1 UA 102088 U 5 10 15 20 25 30 35 40 45 50 55 60 ідентифікаторів, комір-стояк застебнутий на текстильну застібку, а лівий вільний кінець коміра подовжено, спинку виконано з відрізною кокеткою і горизонтальною відрізною частиною по лінії талії, середня частина спинки має дві бічні складки, що направлені від середини, рукави мають сорочковий покрій і складаються з верхньої та нижньої частин, верхня частина рукава складається з трьох деталей - передньої, середньої та задньої, причому середня верхня частина має кишеню на застібку-"блискавку", вхід в яку виконано з боку пілочки, на середній частині рукава нашиті вертикально по бокових сторонах і низу дві смуги м'якої текстильної застібки для кріплення шеврона, на нижній частині рукава на ділянці ліктя розміщені спеціальні підсилюючі накладки у вигляді кишень, які по нижньому краю застебнуті на текстильну застібку, низ рукавів, що має вшивні пати, імітує наявність манжета і виконано з можливістю регулювання ширини рукавів по низу застібанням пат на текстильну застібку. Застібка-"блискавка" починається з-під коміра-стояка та закінчується, не доходячи 20 см до низу виробу. Інформаційно-розмірна етикетка містить розширену інформацію щодо рекомендацій по догляду за виробом, розміру, зросту, повноти, особистих даних, дату виготовлення та дані про виробника. При носінні коміра-стояка як відкладного коміра лівий кінець пристебнуто до коміра текстильною застібкою. Підкладка кишені рукава має по вертикалі симетричний вигляд. Дві смуги м'якої текстильної застібки на рукаві мають ширину 4,0 см. Верхня частина смуг текстильних застібок на рукаві оброблена швом упідгин з відкритим зрізом. Лінія, що утворена як результат з'єднання частин верхнього рукава по всій довжині, горизонтально сполучена з лінією з'єднання з нижньою частиною рукава. Деталь підсилюючої накладки на рукаві має форму трапеції, симетричної з боків. Низ рукавів оброблено швом упідгин із закритим зрізом шириною 5,0 см. Рукавно-боковий шов по низу рукава перенесено наперед на 4,0 см, що надає шву косини відносно нитей основи. При зшиванні рукавно-бокового шва прокладено подвійну послідовну строчку. Низ куртки оброблено швом упідгин із закритим зрізом шириною (2,5±0,1) см. Уздовж бортів, внутрішніх країв підбортів, коміра, по низу рукавів, внутрішніх та зовнішніх згинів складок спинки прокладені оздоблювальні строчки на відстані 0,2 см від країв. Уздовж швів з'єднання кокеток пілочок і спинки із середніми частинами, нижніх частин пілочок та спинки з середніми частинами, плечовим швам, рукавів з проймами, підсилюючих накладок рукавів, пат рукавів, нижніх з верхніми частинами рукавів прокладені подвійні оздоблювальні строчки на відстані (0,2±0,1 та 0,7±0,1) см від краю. Уздовж бокових швів куртки прокладена оздоблювальна строчка на відстані 0,2 см від краю. На куртці розміщено закріпки на кокетці спинки та нижній частині спини, горизонтально на швах складок спинки, на кокетці пілочки та нижній частині пілочки горизонтально на швах пришивання кишені, на кишені середньої частини пілочки на швах з'єднання з передньою частиною пілочки та бочком вертикально по низу входу в кишеню, на борті правої пілочки в кінцях нашивання застібки-"блискавки" вертикально, на лівому підборті в кінцях нашивання застібки-"блискавки" вертикально, по низу рукавно-бокового шва по місцю приєднання пати рукава зверху та знизу вертикально, на посилюючих накладках рукавів на швах пришивання на входи з обох боків вертикально, на середній частині верхнього рукава на швах з'єднання з передньою частиною верхнього рукава вертикально по верху та низу входу в кишеню, по верху швів приєднання текстильних застібок для розташування шевронів вертикально. Загальна економія сировини в порівнянні з прототипом становить 1,1-1,3 м/п. Кількість використовуваної фурнітури становить 35 % від кількості фурнітури прототипу. Швейні операції, що виконуються на спеціальних швейних машинах, скорочені на 50 % у порівнянні з прототипом. Спрощення технології зборки дозволяє підвищити випуск виробів в 2 рази в порівнянні з прототипом. Для можливості здійснення різких рухів при користуванні виробом без ризику розірвати застібку застібка-"блискавка" починається з-під коміра та закінчується, не доходячи 20 см до низу виробу. Вставлення в бігунки застібки-"блискавки" смуги замкнутою петлею з тасьми полегшує застібання в умовах носіння рукавичок. Для спрощення ідентифікації за званням, бистроти знеособлення військовослужбовця на середній частини лівої пілочки зверху нашита м'яка частина текстильної застібки для кріплення 2 UA 102088 U 5 10 15 20 25 30 35 40 45 50 55 погону. Прикриття місця розташування погона декоративною деталлю з відповідно жорсткою частиною текстильної застібки запобігає псуванню відкритої м'якої частини текстильної застібки на час відсутності погона. Для економічного розкрою виробу пілочки виконані з відрізною кокеткою. Вхід в кишеню, що має два входи, попереду забезпечує зручність використання кишенями, при цьому боковий вхід - це доступ до кишені під бронежилетом. Технологію виготовлення кишені з трьох деталей, що накладаються упідгин бокових сторін, спрощено у порівнянні з прототипом. Конструкція коміра дозволяє перегнути його вздовж навпіл та носити як відкладний, що забезпечує вентиляцію всередині виробу. Складки спинки надають можливість спинці подовжуватись у поперечному напрямку та забезпечують свободу рухів. Горизонтальна відрізна частина визначає початок складок та дозволяє заощадити матеріал верху за рахунок того, що складки не доходять до низу виробу. Виконання кишені рукаву з деталей, які накладені упідгин бокових сторін, спрощує технологію виготовлення у порівнянні з прототипом. Ззовні кишеня не має об'ємності для неможливості зачіплення нею за ймовірні перешкоди та сповільнення ризику розривання. Об'ємність кишеня набуває завдяки конструкції підкладки кишені, яка закладається складкою. Виконання підкладки кишені рукава симетричною спрощує ідентифікацію деталі крою в пошитті. Тримач шеврона отримує додаткові функції, наприклад, як кишеня для олівця. Для уникнення потовщення при накладанні швів один на один шов з'єднання верхньої та нижньої частин рукава не сходиться в одному місці при зшиванні рукавно-бокового шва. Лінія, що утворюється як результат з'єднання частин верхнього рукаву по всій довжині горизонтально сполучається з нижньою частиною рукава, спрощуючи процес зшивання, тому що не потрібне періодичне вирівнювання країв деталей. Виконання деталі підсилюючої накладки у формі трапеції, симетричної з боків спрощує ідентифікацію деталі крою в пошитті. Створення рукава з цільновикроєним манжетом скорочує декілька швейних операцій. Перенесення рукавно-бокового шва по низу рукава наперед надає шву косини відносно нитей основи, покращуючи зовнішній вигляд і надаючи рукаву природного вигину руки. Виконання рукавно-бокового шва таким, що переходить у боковий шов корпусу, надає можливість вшивати рукави у відкриту пройму та полегшити пошиття. Відсутність по зовнішній стороні рукава оздоблювальної строчки полегшує процес пошиття. Корисна модель пояснюється кресленнями. на Фіг. 1 та Фіг. 2 зображено куртку польову для військовослужбовців, вигляд спереду; на Фіг. 3 - куртку польову для військовослужбовців, внутрішній вигляд; на Фіг. 4 - куртку польову для військовослужбовців, вигляд ззаду; на Фіг. 5 - куртку польову для військовослужбовців, вигляд збоку; на Фіг. 6 - низ рукава куртки. Куртка польова для військовослужбовців має (Фіг. 1) центральну внутрішню застібку"блискавку" 1 з двома бігунками 2 і текстильною застібкою 3. Застібка-"блискавка" 1 починається з-під коміра-стояка 4 та закінчується, не доходячи 20,0 см до низу виробу. В отвори бігунків застібки-"блискавки" 1 вставлена смуга замкнутою петлею з тасьми 5. На передній частині (Фіг. 2) лівої пілочки 6 зверху нашита м'яка частина текстильної застібки 7 для кріплення погона. Пілочки з відрізними кокетками 8 та горизонтальною відрізною по лінії 9 талії нижньою частиною. Кожна середня частина пілочки 10 утворює кишеню 11. Кожна кишеня 11 виконана з трьох деталей, що накладені упідгин бокових сторін: передня частина пілочки 6, саме кишеня 11 і бочок 12. Кожна кишеня 11 має два входи: попереду 13 та збоку 14, що застібнуті на застібки"блискавки", причому боковий вхід 14 - це доступ до кишені 11 під бронежилетом. На підкладці кишені 15 лівої пілочки (Фіг. 3) з внутрішньої сторони розміщена накладна кишеня 16, на якій нашита інформаційно-розмірна етикетка 17, що містить розширену інформацію щодо рекомендацій по догляду за виробом, розміру, зросту, повноти, особистих даних, дату виготовлення. На відрізних кокетках 8 пілочок (Фіг. 2) під кишенями 11 нашиті смужки м'якої текстильної застібки 18 для кріплення ідентифікаторів. Комір-стояк 4 застібнутий на текстильну застібку 19. Лівий вільний кінець 20 коміра-стояка 4 подовжений. При носінні коміра-стояка 4 як відкладного коміра лівий кінець 20 пристебнуто до коміра-стояка 4 текстильною застібкою 21. 3 UA 102088 U 5 10 15 20 25 30 35 40 45 50 55 Спинку (Фіг. 4) виконано з відрізною кокеткою 22 і горизонтальною відрізною частиною по лінії талії 23. Середня частина 24 виконана з двома бічними складками 25, направленими від середини. Рукава (Фіг. 1, Фіг. 2, Фіг. 3, Фіг. 4, Фіг. 5) мають сорочковий покрій і складаються з верхньої 26 і нижньої 27 частин. Верхня 24 частина рукава складається з трьох деталей: передньої 28, середньої 29 та задньої 30. Середня верхня частина 29 утворює кишеню на застібці-"блискавці" (не видно). Вхід в кишеню 31 з боку передньої частини рукава 28. Підкладка кишені рукава має по вертикалі симетричний вигляд. На відстані 3,0 см від лінії входу в кишеню 31 на середній частині рукава нашиті вертикально по бокових сторонах нанизу дві смуги 32 м'якої текстильної застібки шириною 4,0 см - для кріплення шеврона. Верхня частина смуг 32 текстильних застібок оброблена швом упідгин з відкритим зрізом для можливості розміщення предмета поздовжньої форми між смугами 32 текстильних застібок та рукавом. Шов з'єднання верхньої 26 та нижньої 27 частин рукава не сходиться в одному місці при зшиванні рукавно-бокового шва. Лінія, що утворюється як результат з'єднання частин верхньої 26 частини рукава по всій довжині, горизонтально сполучена з нижньою 27 частиною рукава. На нижній 27 частині, на ділянці ліктя розміщені спеціальні підсилюючі накладки 33 у вигляді кишень (для розташування демпферних вставок), які по нижньому краю застібнуті на текстильну застібку 34. Конструктивно деталь підсилюючої накладки 33 має форму трапеції, симетричної з боків. Низ рукавів (Фіг. 6) оброблено швом упідгин з закритим зрізом шириною 5,0 см і вшивними патами 35. Конструкція низу рукавів емітує наявність манжету. Ширина рукавів по низу регулюється застібанням пат 35 на текстильну застібку 36. Рукавно-боковий шов по низу рукава конструктивно перенесений наперед на 4,0 см, що надає шву косини відносно нитей основи. Рукавно-боковий шов переходить в боковий шов корпусу. При зшиванні рукавно-бокового шва прокладається подвійна послідовна строчка. По зовнішній стороні оздоблювальна строчка по рукаву відсутня. Низ куртки обробляється швом упідгин з закритим зрізом шириною (2,5±0,1) см. Уздовж бортів, внутрішніх країв підбортів, коміра 4, по низу рукавів, внутрішніх та зовнішніх згинів складок спинки, покладені оздоблювальні строчки на відстані 0,2 см від країв. Уздовж швів з'єднання кокеток пілочок 8 і спинки 22 з середніми частинами, нижніх частин пілочок 9 і спинки 23 з середніми частинами, плечових швів, рукавів з проймами, підсилюючих накладок рукавів 33, пат рукавів 35, нижніх 27 з верхніми 26 частинами рукавів, прокладені подвійні оздоблювальні строчки на відстані (0,2±0,1 та 0,7±0,1) см від краю. Уздовж бокових швів куртки прокладена оздоблювальна строчка на відстані 0,2 см від краю. Закріпки на куртці розміщені на кокетці спинки 22 та нижній частині спинки, горизонтально на швах складок спинки; на кокетці пілочки 8 та нижній частині пілочки 9 горизонтально на швах пришивання кишені 11; на кишені 11 середньої частини пілочки 10 на швах з'єднання з передньою частиною пілочки 6 та бочком 12 вертикально по низу входу в кишеню 11; на борті правої пілочки в кінцях нашивання застібки-"блискавки" 37 вертикально; на лівому підборті в кінцях нашивання застібки-"блискавки" 38 вертикально; по низу рукавно-бокового шва (Фіг. 7) по місцю приєднання пати 35 рукава зверху та знизу вертикально 39; на посилюючих накладках 33 рукавів на швах пришивання на входи з обох боків вертикально; на середній частині верхньої 29 частини рукава на швах з'єднання з передньою 28 частиною верхнього 26 рукава вертикально по верху та низу входу в кишеню 31; по верху швів приєднання текстильних застібок 32 для розташування шевронів вертикально. Особливості виготовлення куртки польової для військовослужбовців. Вздовж нижніх зрізів кокеток 8 пілочок на відстані 2,5 см нашивають "м'які" частини текстильних застібок 18 для ідентифікаторів від рівня розсічок у бік пройми. Додатково текстильні застібки 18 закріплюють посередині горизонтальними строчками. 1. Верхній зріз внутрішньої накладної кишені обробляють швом упідгин із закритим зрізом шириною 1,5 см. 2. За допомогою додаткового лекала посередині внутрішньої накладної кишені нашивають інформаційну етикетку, яку розміщують на відстані (2,0±0,1) см від верхнього краю та нижнього шва кишені та (2,0±0,1) см від бокових зрізів кишені. 4 UA 102088 U 5 10 15 20 25 30 35 40 45 50 55 60 3. Нашивають внутрішню накладну кишеню по бокових сторонах на підкладку кишені 15 лівої пілочки швами упідгин шириною 1,0 см, прикладаючи кишеню до нижнього зрізу підкладки по розсічкам. 4. Тасьму (для полегшення застібання застібок-"блискавок") нарізають, кінці оплавляють для запобігання розпусканню, протискають скрізь отвори утримувачів застібки-"блискавки" та закріплюють, огинаючи один вільний кінець тасьми другим упідгин із закритим зрізом шириною 1,0 см. 5. Бокові фігурні зрізи передніх частин пілочок 6 та бочків 12 підгинають на 1,0 см та настрочують на одну частину застібок-"блискавок". 6. З'єднують кишені 11 з передніми частинами пілочок 6 та бочками 12, починаючи строчку від уступів фігурних зрізів вище на 1,0 см. 7. З'єднують бокові фігурні зрізи кишень 11 з іншими частинами застібок-"блискавок". 8. Бокові сторони кишень 11 перегинають, утворюючи лінії входу в кишені 11 і прокладають оздоблювальні строчки на відстані 2,0 см від ліній входу в кишені 11. На рівні нижніх країв входів в кишені 11 оздоблювальні строчки повертають під прямим кутом та продовжують прокладати строчки уздовж швів з'єднання кишень 11 з передніми частинами пілочок 6 та бочками. 9. Підсилюють закріпками шви з'єднання кишень 11 з передніми частинами пілочок 6 та бочками по низу кишень 11. 10. Накладають лінії входу в кишені 11 по верхніх зрізах кишень 11 на відповідні розсічки передніх частин пілочок 6 і бочків, утворюючи цільні середні частини пілочок 10. 11. З'єднують середні частини пілочок 10 з кокетками пілочок 8, одночасно підставляючи підкладки кишень 15. 12. Огинають підкладками кишень 15 припуски з'єднання та урівнюють підкладку з нижніми зрізами середніх частин пілочок 10. 13. З'єднують середні частини пілочок 10 з нижніми частинами пілочок 9, одночасно підставляючи підкладки кишень 15. Обметують зрізи. 14. Прокладають подвійні оздоблювальні строчки уздовж швів з'єднань (по кокетках пілочок 8 та по нижніх частинах пілочок 9). 15. Настрочують "м'яку" частину текстильної застібки 7 для розміщення погона вздовж переднього краю лівої передньої частини пілочки 6 на відстані 1,5 см від переднього та 1,0 см від верхнього зрізів. Додатково текстильну застібку 7 закріплюють "навхрест". 16. Бортові зрізи пілочок обшивають підбортами та прокладають оздоблювальну строчку по краю. 17. Підігнуті на 1,0 см внутрішні зрізи 40 підбортів нашивають на пілочки. 18. За допомогою додаткового лекала на бортах лівої та правої пілочок нашивають двома паралельними строчками частини застібки - "блискавка" 1. 19. По внутрішніх і зовнішніх згинах складок середньої частини спинки, направленими від середини, прокладають оздоблювальні строчки. 20. Складки середньої частини спинки закладають на глибину 4,0 см по верхньому та нижньому зрізу середньої частини спинки та з'єднують середню частину спинки 24 з кокеткою спинки 22 та нижньою частиною спинки 23. Уздовж швів з'єднання прокладають подвійні оздоблювальні строчки (по кокетці 22 та нижній частині спинки 23). 21. З'єднують кокетки пілочок 8 з кокеткою спинки 22 по плечовим швам. Прокладають подвійні оздоблювальні строчки уздовж швів з'єднання (по кокетці спинки 22). 22. Комір-стояк 4 обшивають по верхньому краю уступам і до місця вшивання в горловину швом 1,0 см. Комір-стояк 4 (з внутрішнього боку) вшивають в горловину швом 1,0 см, одночасно вшиваючи розмірну етикетку. Підгинають зрізи зовнішнього коміра-стояка 4 та прокладають оздоблювальну строчку в шов пришивання. По верхньому краю коміра, уступам та подовженій частині коміра-стояка 4 прокладають оздоблювальну строчку. 23. На кінцях коміра-стояка 4 нашивають текстильну застібку 19, закріплюючи "навхрест". Місце розташування текстильної застібки 19 на коміру-стояку 4 в готовому вигляді на правому кінці на відстані (5,0±0,1) см від переднього краю, на лівому кінці 20 - перша на (1,0±0,1) см ліворуч відносно краю борту пілочки в готовому вигляді (на внутрішній та зовнішній сторонах), друга на (1,0±0,1) см праворуч відносно краю борту пілочки в готовому вигляді (на зовнішній стороні). 24. Пати 35 рукавів обшивають, вздовж країв прокладають оздоблювальні строчки. На внутрішні частини пат 35 нашивають "жорсткі" частини текстильних застібок 41, закріплюють "навхрест". Місце розташування текстильної застібки 41 на паті 35 в готовому вигляді посередині пати 35 на відстані (2,0±0,1) см від мису. По низу рукавів (з зовнішньої сторони) 5 UA 102088 U 5 10 15 20 25 30 35 40 45 50 55 60 нашивають "м'які" частини текстильних застібок 36 відповідно текстильним застібкам 41 пат 35 рукавів на відстані (1,2±0,1) см від нижніх країв рукавів та (6,0±0,1) см від рукавно-бокових швів. Додатково текстильні застібки 41 закріплюють "навхрест". 25. По нижніх краях підсилюючих накладок 33 рукавів (накладки) нашивають "жорсткі" частини текстильних застібок 34 і на нижніх частинах рукавів відповідно "м'які" частини. 26. Верхні зрізи підсилюючих накладок урівнюють з верхніми зрізами нижніх частинах 27 рукавів по відповідних розсічках і нашивають по бокових сторонах подвійними строчками швами упідгин шириною 1,0 см. 27. Верхні краї "м'яких" частин текстильних застібок 32 (шириною 4,0 см) для розташування шевронів обробляють швами упідгин з відкритими зрізами шириною 1,0 см. За допомогою додаткового лекала нашивають текстильні застібки 32 по бокових сторонах та низу на середній 29 частині верхніх 26 частин рукавів на відстані: перша - 3,0 см від лінії входу в кишеню, друга 7,0 см. Шви приєднання текстильних застібок 32 у верхній частині підсилюють вертикальними закріпками. 28. Бокові фігурні зрізи передніх частин верхніх 28 частин рукавів підгинають на 1,0 см та настрочують на одну частину застібки-"блискавки". 29. Середні 29 частини верхніх 26 частин рукавів накладають на передні 28 частини верхніх 26 частин рукавів, рівняючи зрізи, та з'єднують на ділянках від окатів до фігурних зрізів і від фігурних зрізів до нижніх зрізів, заступаючи за уступи фігурних зрізів на 1,0 см. Одночасно під строчку з'єднання частин рукавів підставляють підкладку кишені (не видно) рукава, рівняючи зрізи. 30. Не змінюючи положення підкладок кишень рукавів, відгинають вліво фігурний припуск середньої 29 частини рукава та прокладають строчку по передній 28 частині рукава на ділянці входу в кишеню 31 на відстані 0,7 см від строчки з'єднання з першою частиною застібки"блискавки". 31. Бокові фігурні зрізи середніх 29 частин верхньої 26 частини рукава з'єднують з іншими частинами застібки-"блискавки". 32. Прикладають оздоблювальну строчку вздовж шва з'єднання частин верхньої 26 частини рукава (по середній 29 частині верхньої 26 частини рукава). На ділянці входу в кишеню 31 оздоблювальну стрічку повертають під прямим кутом і прокладають вздовж входу в кишеню 31 на відстані 2,0 см. Підсилюють закріпками шви з'єднання частин рукава. 33. Обробляють верхній зріз "м'якої" частини текстильної застібки 32 для розташування шевронів на середніх частинах 29 рукавів швом упідгин з відкритим зрізом шириною 1,0 см. 34. Нашивають текстильні застібки 32 ідентифікаторів за допомогою додаткового лекала на середні частини верхніх 29 частин рукавів по бокових сторонах та низу підігнутим краєм вгору. 35. З'єднують середні 29 та задні частини 30 верхніх 26 частин рукавів, одночасно підставляючи підкладку кишені під шов з'єднання. Шви обметують і прокладають оздоблювальну стрічку (по середній частині верху рукава). 36. З'єднують верхню 26 і нижню 27 частини рукава. Шви обметують та прокладають подвійну оздоблювальну стрічку (по нижній частині рукава). 37. Вшивають рукави у відкриті пройми, закладаючи складу на підкладці рукава в бік задньої частини рукава. Шви обметують та прокладають оздоблювальну стрічку (по корпусу). 38. З'єднують рукавно-бокові шви подвійною послідовною строчкою, вкладаючи пати 35 рукавів на відстань 0,5 см вище розсічки по низу рукавів. Прокладають оздоблювальну строчку (по спинці). 39. Низ куртки обробляють швом упідгин з закритим зрізом шириною 2,5 см. 40. За допомогою додаткового лекала вздовж бортів пілочок нашивають по чотири текстильні застібки 3. На лівій пілочці розміщують "жорстку" частину текстильної застібки 3 вкрай борта, на правій пілочці "м'яку" частину текстильної застібки 3 на відстані 3,5 см від краю борта та відповідно текстильній застібці 3 лівої пілочки. Додатково текстильні застібки 3 підсилюють "навхрест". 41. Низ рукавів обробляють швом упідгин з закритим зрізом шириною 5,0 см. 42. Закріпки на куртці виконують на спецмашині довжиною 1,2 см та розміщують: - на кокетці 22 спинки та нижній частині спини, горизонтально на швах складок спинки; - на кокетці пілочки 8 і нижній частині пілочки 9 горизонтально на швах пришивання кишені 11; - на кишені 11 середньої частини пілочки 10 на швах з'єднання з передньою частиною пілочки 6 і бочком 12 вертикально по низу входу в кишеню 11; - на борті правої пілочки в кінцях нашивання застібки-"блискавки" вертикально 37; - на лівому підборті в кінцях нашивання застібки-"блискавки" вертикально 38; 6 UA 102088 U 5 10 15 20 25 30 35 40 45 50 55 - по низу рукавно-бокового шва по місцю приєднання пати 39 рукава зверху та знизу вертикально; - на посилюючих накладках 33 рукавів на швах пришивання на входи з обох боків вертикально; - на середній 29 частині верхньої 26 частини рукава на швах з'єднання з передньою 28 частиною верхньої 26 частини рукава вертикально по верху та низу входу в кишеню 31; - по верху швів приєднання текстильних застібок 32 для розташування шевронів вертикально. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Куртка польова для військовослужбовців, що містить довгу застібку-"блискавку", закриту текстильною застібкою, комір-стояк, кишені, зони для ідентифікаторів, манжети з регуляторами, яка відрізняється тим, що центральна внутрішня застібка-"блискавка" має два бігунки, в отвори яких вставлено смугу замкнутою петлею з тасьми і текстильну застібку, на середній частини лівої пілочки зверху нашита м'яка частина текстильної застібки для кріплення погона, пілочки виконані з відрізними кокеткою та горизонтальною відрізною нижньою частиною по лінії талії, середня частина кожної пілочки утворює кишеню з двома входами - попереду та збоку, що застебнуті на застібки-"блискавки", кожна кишеня виконана з трьох деталей, з яких середні деталі накладені підігнутими боковими сторонами на суміжні, на підкладці кишені лівої пілочки з внутрішньої сторони розміщено накладну кишеню, на якій нашита інформаційно-розмірна етикетка, на кокетках пілочок під кишенями нашиті смужки м'якої текстильної застібки для кріплення ідентифікаторів, комір-стояк застебнутий на текстильну застібку, а лівий вільний кінець коміра подовжено, спинку виконано з відрізною кокеткою і горизонтальною відрізною частиною по лінії талії, середня частина спинки має дві бічні складки, що направлені від середини, рукави мають сорочковий покрій і складаються з верхньої та нижньої частин, верхня частина рукава складається з трьох деталей - передньої, середньої та задньої, причому середня верхня частина має кишеню на застібку-"блискавку", вхід в яку виконано з боку пілочки, на середній частині рукава нашиті вертикально по бокових сторонах нанизу дві смуги м'якої текстильної застібки для кріплення шеврона, на нижній частині рукава на ділянці ліктя розміщені спеціальні підсилюючі накладки у вигляді кишень, які по нижньому краю застебнуті на текстильну застібку, низ рукавів, що має вшивні пати, імітує наявність манжета і виконаний з можливістю регулювання ширини рукавів по низу застібанням пат на текстильну застібку. 2. Куртка за п. 1, яка відрізняється тим, що застібка-"блискавка" починається з-під комірастояка та закінчується, не доходячи 20 см до низу виробу. 3. Куртка за п. 1, яка відрізняється тим, що інформаційно-розмірна етикетка містить розширену інформацію щодо рекомендацій по догляду за виробом, розміру, зросту, повноти, особистих даних, дату виготовлення та дані про виробника. 4. Куртка за п. 1, яка відрізняється тим, що при носінні коміра-стояка як відкладного коміра лівий кінець пристебнуто до коміра текстильною застібкою. 5. Куртка за п. 1, яка відрізняється тим, що підкладка кишені рукава має по вертикалі симетричний вигляд. 6. Куртка за п. 1, яка відрізняється тим, що дві смуги м'якої текстильної застібки на рукаві мають ширину 4,0 см. 7. Куртка за п. 1, яка відрізняється тим, що верхня частина смуг текстильних застібок на рукаві оброблена швом упідгин з відкритим зрізом. 8. Куртка за п. 1, яка відрізняється тим, що лінія, що утворена як результат з'єднання частин верхнього рукава по всій довжині, горизонтально сполучена з лінією з'єднання нижньої частини рукава. 9. Куртка за п. 1, яка відрізняється тим, що деталь підсилюючої накладки на рукаві має форму трапеції, симетричної з боків. 10. Куртка за п. 1, яка відрізняється тим, що низ рукавів оброблено швом упідгин із закритим зрізом шириною 5,0 см. 11. Куртка за п. 1, яка відрізняється тим, що рукавно-боковий шов по низу рукава перенесено наперед на 4,0 см, що надає шву косини відносно ниток основи. 12. Куртка за п. 1, яка відрізняється тим, що при зшиванні рукавно-бокового шва прокладено подвійну послідовну строчку. 13. Куртка за п. 1, яка відрізняється тим, що низ куртки оброблено швом упідгин із закритим зрізом шириною (2,5±0,1) см. 7 UA 102088 U 5 10 15 20 14. Куртка за п. 1, яка відрізняється тим, що уздовж бортів, внутрішніх країв підбортів, коміру, по низу рукавів, внутрішніх та зовнішніх згинів складок спинки прокладені оздоблювальні строчки на відстані 0,2 см від країв. 15. Куртка за п. 1, яка відрізняється тим, що уздовж швів з'єднання кокеток пілочок і спинки із середніми частинами, нижніх частин пілочок та спинки з середніми частинами, плечових швів, рукавів з проймами, підсилюючих накладок рукавів, пат рукавів, нижніх з верхніми частинами рукавів прокладені подвійні оздоблювальні строчки на відстані (0,2±0,1 та 0,7±0,1) см від краю. 16. Куртка за п. 1, яка відрізняється тим, що удовж бокових швів куртки прокладена оздоблювальна строчка на відстані 0,2 см від краю. 17. Куртка за п. 1, яка відрізняється тим, що на куртці розміщено закріпки на кокетці спинки та нижній частині спини, горизонтально на швах складок спинки, на кокетці пілочки та нижній частині пілочки горизонтально на швах пришивання кишені, на кишені середньої частини пілочки, на швах з'єднання з передньою частиною пілочки та бочком вертикально по низу входу в кишеню, на борті правої пілочки в кінцях нашивання застібки-"блискавки" вертикально, на лівому підборті в кінцях нашивання застібки-"блискавки" вертикально, по низу рукавно-бокового шва по місцю приєднання пати рукава зверху та знизу вертикально, на посилюючих накладках рукавів на швах пришивання на входи з обох боків вертикально, на середній частині верхнього рукава на швах з'єднання з передньою частиною верхнього рукава вертикально по верху та низу входу в кишеню, по верху швів приєднання текстильних застібок для розташування шевронів вертикально. 8 UA 102088 U 9 UA 102088 U 10 UA 102088 U 11 UA 102088 U 12 UA 102088 U 13 UA 102088 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
