Ящик

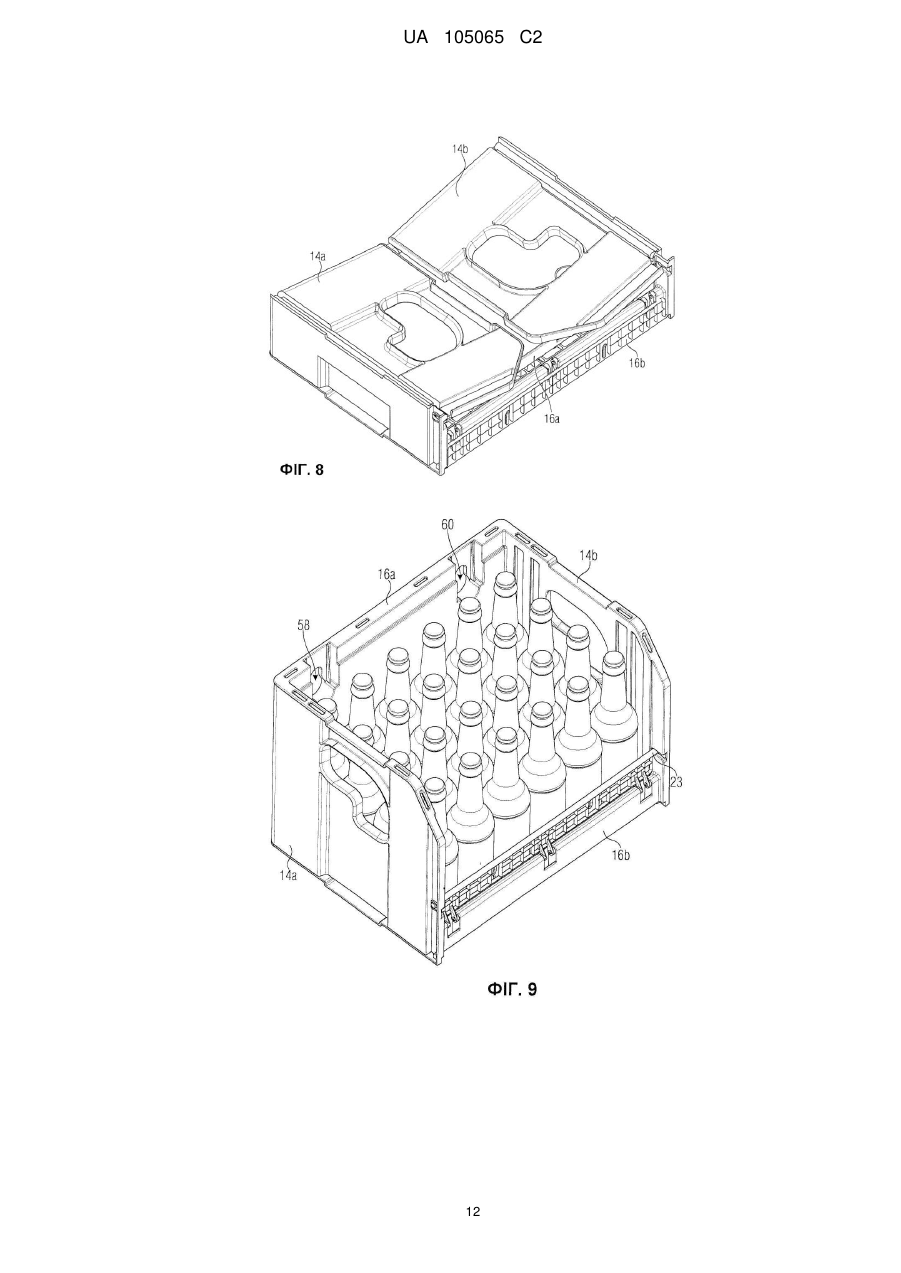

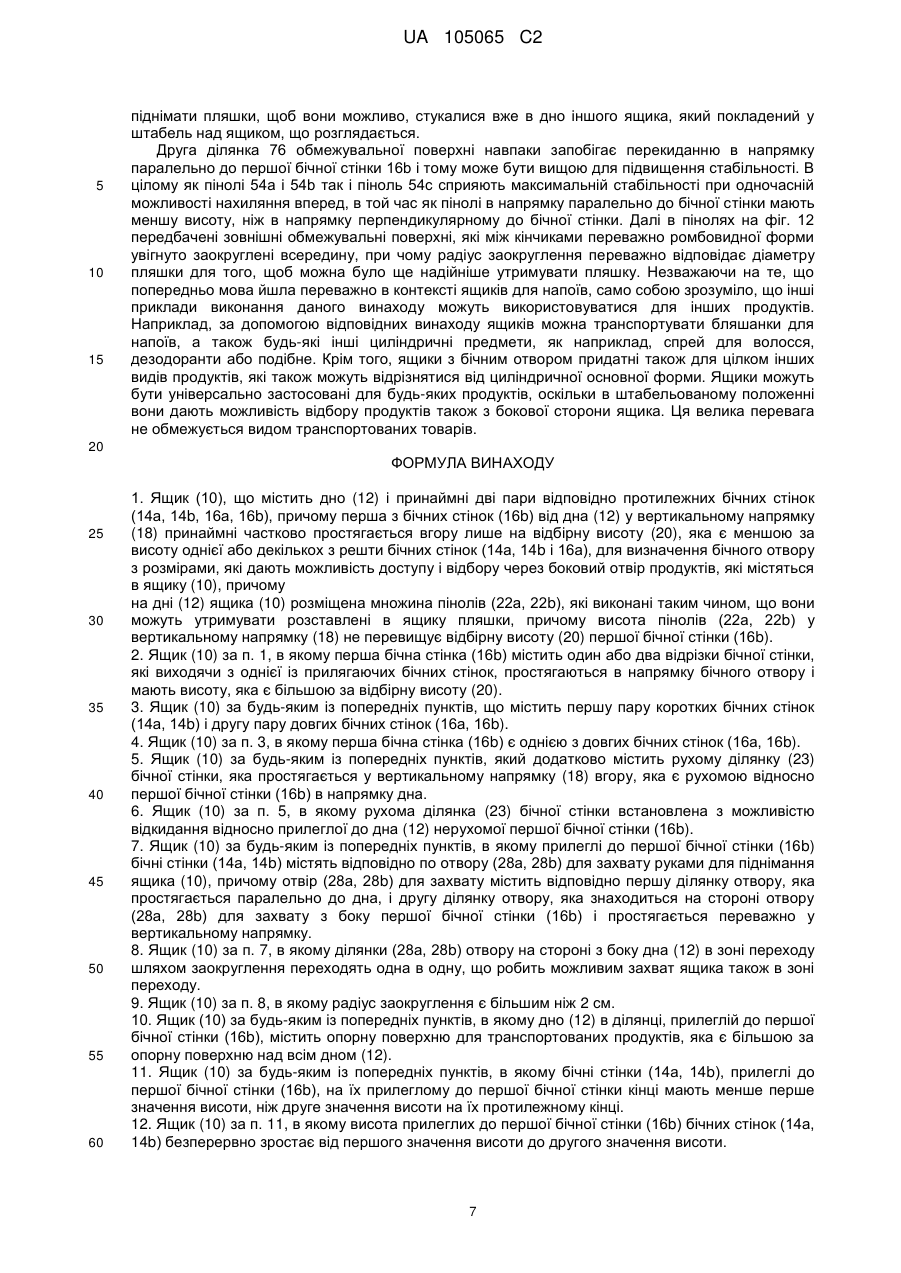

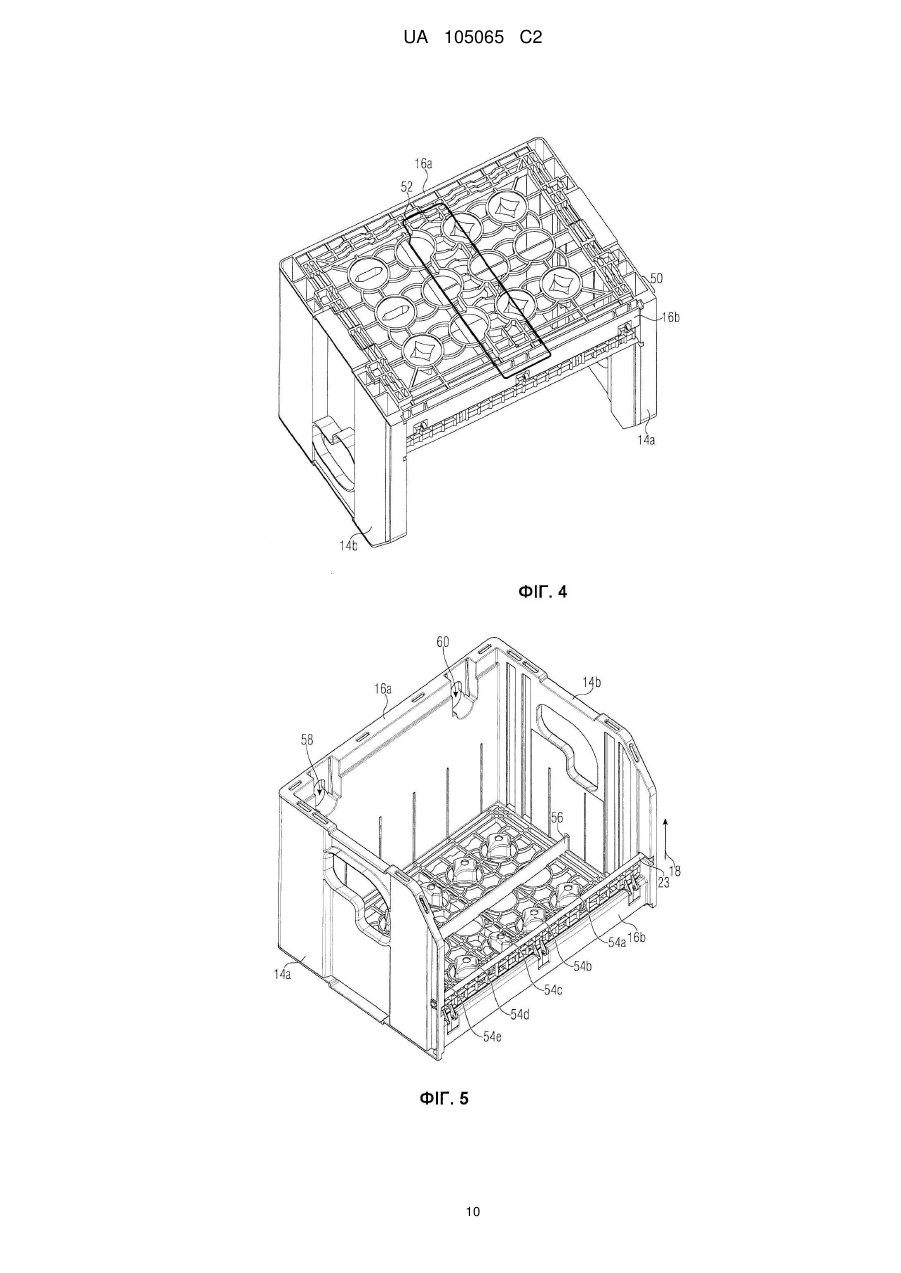

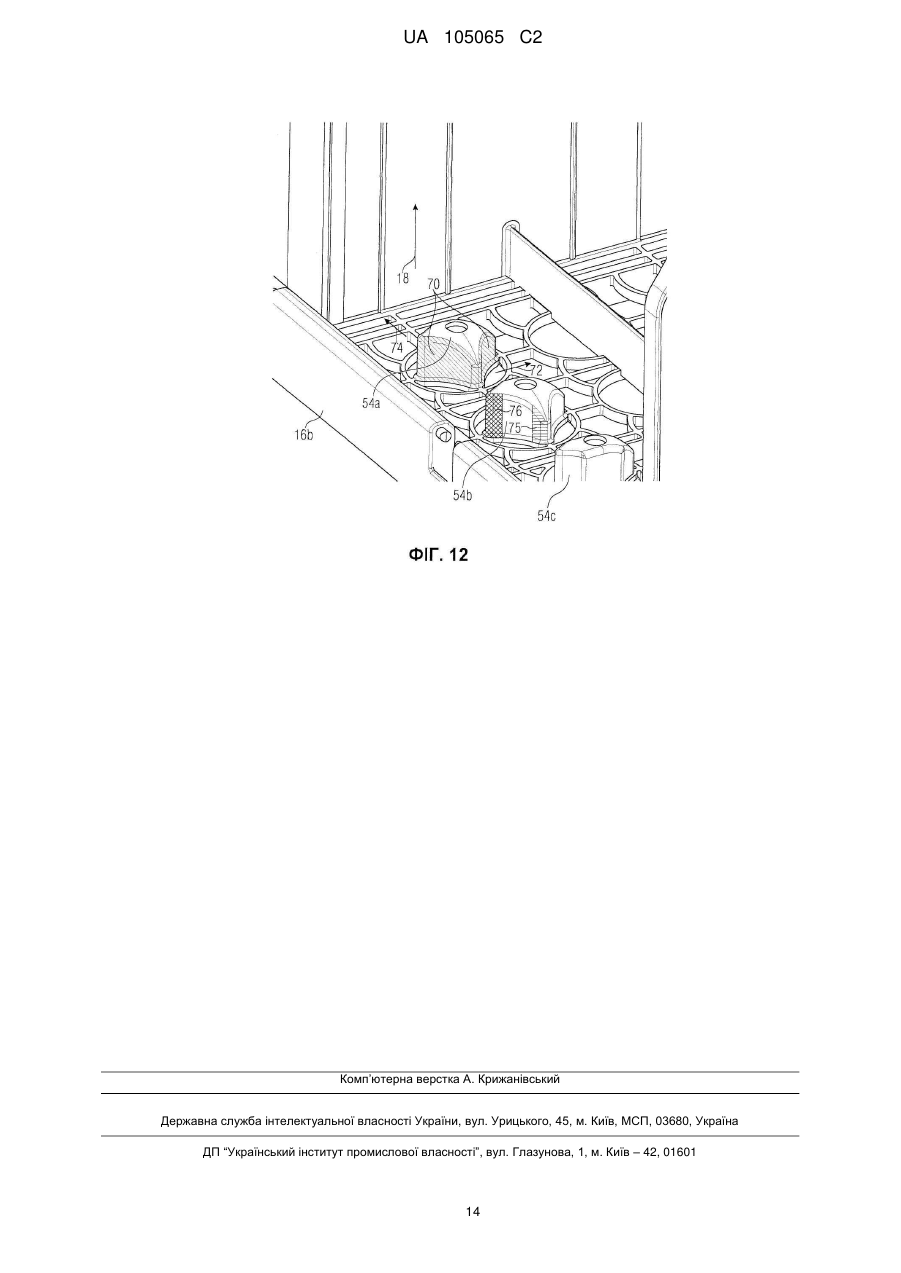

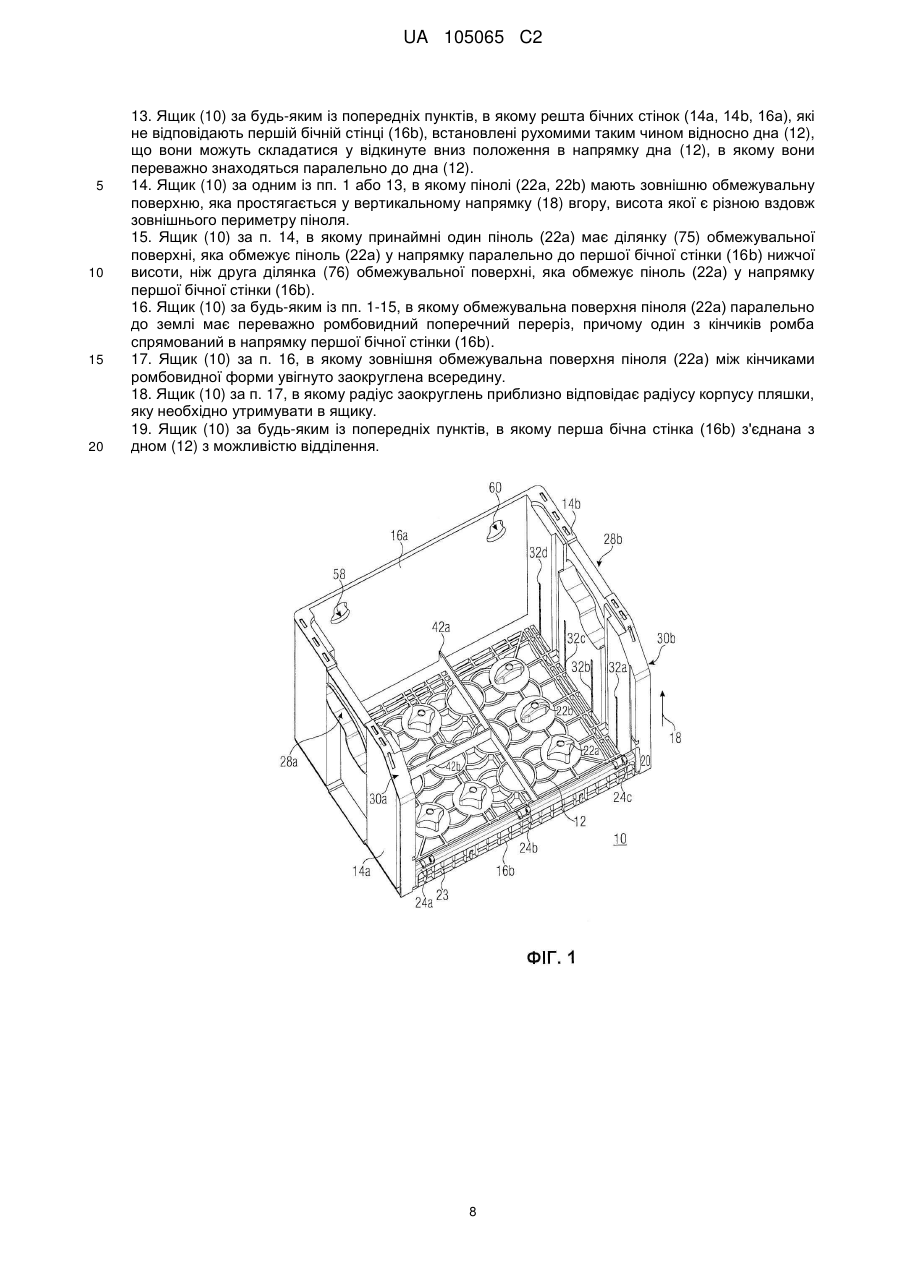

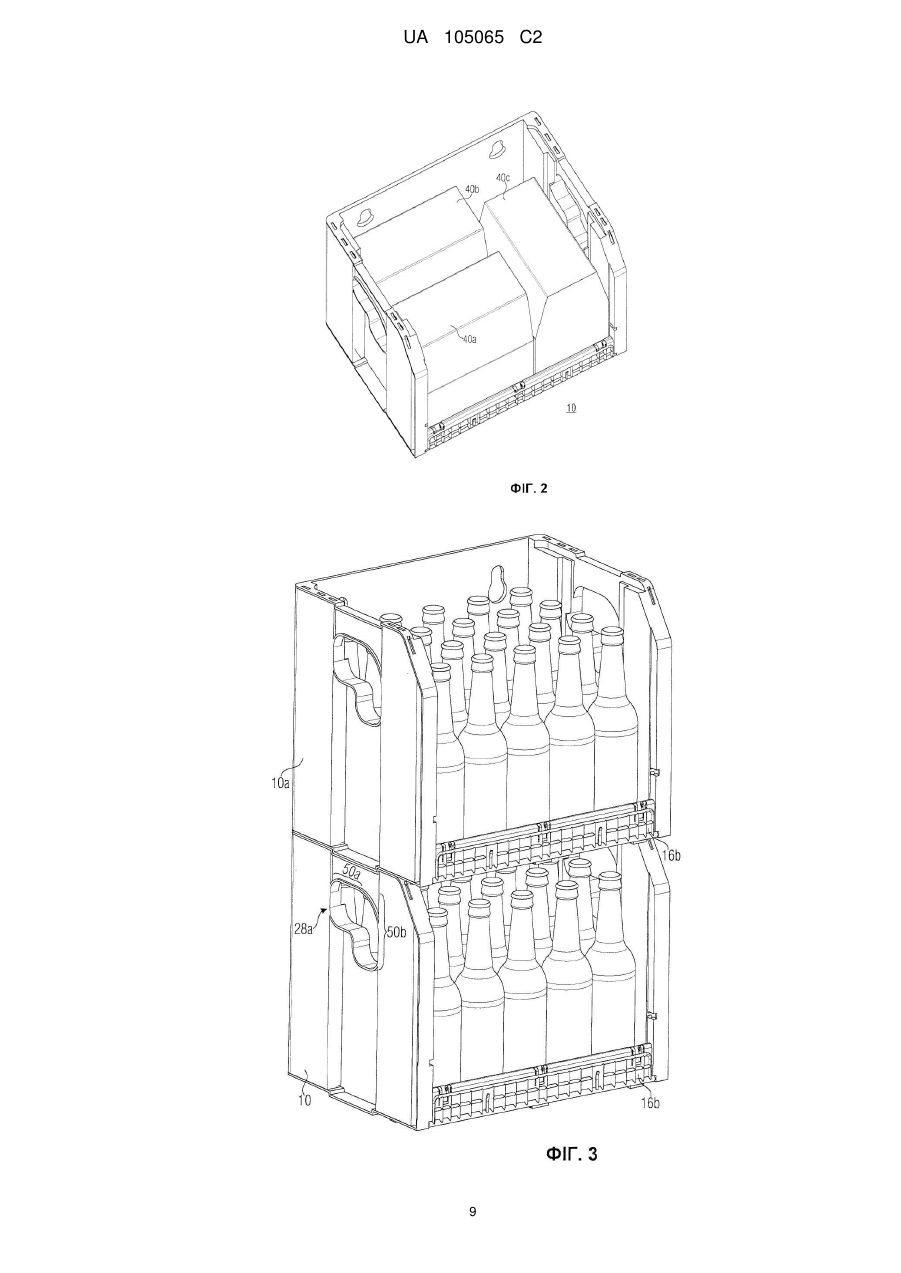

Реферат: Ящик (10) що містить дно (12) і принаймні дві пари відповідно протилеглих бічних стінок (14а, 14b, 16a, 16b), причому перша з бокових стінок (16b) простягається вгору від дна (12) у вертикальному напрямку (18) принаймні частково лише на відбірну висоту (20), яка є меншою, ніж висота однієї або декількох решти бічних стінок (14а, 14b, 16а) для визначення бічного отвору з розмірами, які дають можливість доступу і відбору через бічний отвір продуктів, які знаходяться в ящику (10). UA 105065 C2 (12) UA 105065 C2 UA 105065 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується ящиків для транспортування товарів, які роблять можливою презентацію транспортованих у ящику товарів споживачу і полегшення йому доступу до товарів у ящику. Велику кількість продуктів транспортують у ящиках, які відкриті зверху. Наприклад, в промисловості безалкогольних напоїв відома велика кількість різноманітних форм ящиків для транспортування пляшок для напоїв або невеликих упаковок пляшок для напоїв (наприклад, так званих шестипляшкових упаковок) від місця виробництва до місць роздрібної торгівлі. В місцях роздрібної торгівлі ящики зазвичай штабелюють, так що доступ може бути лише зверху і тому доступ до продуктів, які знаходяться у ящику у нижчому положенні у штабелі, можливий лише тоді, коли всі ящики, які лежать на ньому, будуть зняті. Це дуже незручно, є трудомістким і потребує великих затрат часу. Отже, перевагою було б отримати ящики, які дають можливість ефективнішого і простішого доступу до продуктів, які транспортують в ящику. Тому деякі приклади виконання даного винаходу містять дно і принаймні дві пари відповідно протилеглих бічних стінок, при чому перша бічна стінка виконана таким чином, що вона робить можливим відбирання продуктів, які містяться в ящику. Для цього перша бічна стінка простягається від дна у вертикальному напрямку вгору принаймні частково лише на меншу висоту відбирання, яка є нижчою, ніж висота однієї або декількох решти бічних стінок. Висота відбирання визначена таким чином, що першою бічною стінкою визначається бічний отвір з розмірами, які дають можливість доступу або відбирання продуктів, які містяться в ящику, через бічний отвір. Ящик обмежується у вертикальному напрямку вгору ділянкою першої бічної стінки, яка простягається від дна вгору (яка може складатися з усієї бічної стінки) з меншою відбірною висотою. Це означає, що над цією ділянкою першої бічної стінки немає більше з'єднання з силовим замикання між прилеглими бічними стінками. Іншими словами, перша бічна стінка принаймні частково є нижчою за навколишні або за одну чи декілька навколишніх бічних стінок, так що є можливість доступу в ящик збоку для отримання доступу до продуктів в ящиках також і в штабельованому положенні, які знаходяться в нижніх ящиках штабелю. При цьому висота першої бічної стінки в деяких прикладах виконання задається все таки таким чином, щоб транспортовані в ящику специфічні продукти не могли випасти з ящика при транспортуванні. В деяких прикладах виконання ящик для транспортування пляшок або пляшок, попередньо упакованих у менші упаковки, визначає, чому перша бічна стінка має висоту, яка є достатньою для запобігання випадання окремих пляшок з ящика. В деяких прикладах виконання ця висота становить 1-10 см. В деяких інших прикладах виконання ця висота становить 2-5 см, або в загальному більше ніж 2 см. В деяких прикладах виконання перша бічна стінка містить на прилеглих до сусідніх бічних стінок краях з обох сторін відрізки стінки, які простягаються аж до висоти прилеглих бічних стінок для підвищення стабільності ящика. В інших прикладах виконання даного винаходу ящик має чотири бічних стінки, при чому принаймні в бічних стінках, прилеглих до першої бічної стінки, виконано отвори для захвату руками. Отвори для захвату руками мають при цьому ділянку, що орієнтована паралельно до дна, а також ділянку, що орієнтована перпендикулярно до дна. В деяких прикладах виконання ділянка, що орієнтована перпендикулярно до дна, розміщена в напрямку першої бічної стінки. В деяких прикладах виконання на додаток до цього перший, горизонтальний і переважно паралельно до дна орієнтований відрізок отвору переходить у вертикальний відрізок отвору із заокругленням, радіус якого є достатньо великим, щоб можна було також підняти ящик, узявшись в межах цього заокругленого відрізку. Отже, в цих прикладах виконання винаходу в подальшому є можливим, ящик також в заокругленому відрізку або у вертикальному відрізку отвору захоплювати і піднімати, так що він при захопленні відкидається назад. Це запобігає під час транспортування ймовірності випадання предметів, як наприклад, пляшок з ящика через отвори першої бічної стінки. Згідно з окремими прикладами виконання винаходу ящик, крім цього, містить у ділянці дна, що межує з першою бічною стінкою, більшу опорну поверхню для транспортованих продуктів, ніж в середньому в решті ділянки дна. Іншими словами, це означає, що, якщо дно з причин економії за рахунок зменшення маси виконане не суцільною поверхнею, а, наприклад, складається з окремих стояків, кількість стояків на площину, тобто щільність стояків є вищою у ділянці, що прилягає до першої бічної стінки. Це веде до того, що покладений у ящик поблизу бічної стінки вантаж, наприклад, пляшка для напоїв або бляшанка контактує з дном на більшій опорній поверхні. Це запобігає ковзанню або перекиданню пляшки або бляшанки для напоїв у заглибленнях між стояками дна, так що запобігається небажане випадання бляшанки або пляшки під час транспортування. В окремих прикладах виконання додатково бічні стінки, які 1 UA 105065 C2 5 10 15 20 25 30 35 40 45 50 55 60 межують з першою бічною стінкою, з фронтальної сторони, з якої вони межують з першою бічною стінкою, є нижчими за фронтальну сторону протилеглої бічної стінки. Це означає, в напрямку отвору прилягаючі до отвору бічні стінки є нижчими, так що з одного боку збільшується простір, наданий для виймання, а з іншого боку збільшується потік світла або кут огляду всередину ящика для того, щоб таким чином зробити більш видимими транспортовані в ящику предмети, як наприклад, пляшки або подібне. В деяких інших прикладах виконання решта бічних стінок, які не відповідають першій бічній стінці, є відкидними відносно дна, так що ящик може бути приведений у складене положення, в якому решта бічних стінок приблизнопаралельно дну лежать на ньому або розміщені поверх дна. Завдяки цьому ящик можна у спорожненому положенні транспортувати з меншими затратами і більшою ефективністю. Деякі приклади виконання містять додаткову рухому ділянку бічної стінки, яка простягається над першою бічною стінкою у вертикальному положенні і яку можна або зняти або відкинути. Це може мати перевагу в тому, що у відкинута у вертикальне положення рухома ділянка бічної стінки додатково підвищує стабільність або безпеку, так що жоден товар або продукт не може випасти з ящика. Крім того, відкинута у вертикальне положення або вниз рухома ділянка бічної стінки може бути використана для того, щоб презентувати інформацію про продукт або подібне. В деяких прикладах виконання рухома ділянка бічної стінки виконана у формі решітки або з множини перегородок, так що ящик можна очищати за допомогою струменя високого тиску без відокремлення рухомої ділянки бічної стінки від ящика або небажаного від'єднання від ящика через високий тиск. Крім того, в деяких прикладах виконання решта бічних стінок на їх внутрішній стороні вкриті шаром або заламіновані плівкою, яка містить інформацію про продукт, яку можна добре бачити ззовні. В деяких інших прикладах виконання передбачена світла плівка, так що шляхом рефлексії світла транспортовані у ящику предмети або пляшки можуть сприйматися краще з оптичної точки зору. В деяких інших прикладах виконання решта три бічні стінки, які не відповідають найнижчій стінці, є однакової висоти, так що ящики можна штабелювати один на одного, при чому дно одного ящика лягає на решту три бічні стінки ящика, який лежить нижче. З цією метою в дні, а також у верхніх кінцях решти бічних стінок можуть бути передбачені спеціальні виїмки або контури, в які входять відповідні виїмки або контури дна або відповідно решти бічних стінок, щоб таким чином зробити можливим штабелювання і забезпечити надійне положення. В деяких прикладах виконання відповідних винаходу ящиків, які придатні для зберігання або транспортування і презентації пляшок для напоїв або бляшанок, дно містить множину пінолів, які простягаються у вертикальному напрямку від дна вгору. Пінолі – це тривимірні об'єкти, які знаходяться на дні і виконані у такій формі, що пляшки зовнішніми обмежувальними поверхнями пінолів утримуються або фіксуються, чим дієво запобігають випадінню пляшок. В деяких прикладах виконання пінолі мають у вертикальному напрямку лише незначну висоту, так що її також можна позначити як залишки пінолів. Висота і зовнішня форма деяких пінолів вибрана таким чином, що вони у поєднанні з першою бічною стінкою запобігають випадінню пляшок через бічний отвір. Щоб все таки забезпечити відбір, в деяких прикладах виконання пінолі в їх найвищому місці є не більшими ніж перша бічна стінка. В деяких прикладах виконання зовнішні обмежувальні поверхні пінолів мають різноманітну висоту з метою її найкращого пристосування до поставленої задачі. Для того, щоб зробити можливим нахилення пляшок в напрямку першої бічної стінки і тим не менше забезпечити добру стабільність, пінолі мають у напрямку паралельно до бічної стінки нижчу висоту ніж в напрямку до першої бічної стінки, так що нахилення стає можливим паралельно до першої бічної стінки, тоді як нахилення в перпендикулярному до цього напрямку стає утрудненим і пляшки надійно утримуються. Переважні приклади виконання даного винаходу детальніше пояснені далі з посиланням на фігури, що додаються. На них зображено: Фіг. 1 Приклад виконання ящика для транспортування пляшок; Фіг. 2 Приклад виконання з фіг. 1, устаткований "шестипляшковими упаковками"; Фіг. 3 Заповнені, штабельовані ящики згідно з прикладом виконання з фіг.1; Фіг. 4 Приклад виконання х фіг. 1 у вигляді знизу; Фіг. 5 Додатковий приклад виконання відповідного винаходу ящика; Фіг. 6 Додатковий приклад виконання відповідного винаходу ящика з відкидними бічними стінками; Фіг. 7 Приклад виконання з фіг. 6 в частково складеному положенні; Фіг. 8 Приклад виконання з фіг.6 у повністю складеному положенні; Фіг. 9 Приклад виконання з фіг. 6, заповнений пляшками; 2 UA 105065 C2 5 10 15 20 25 30 35 40 45 50 55 Фіг. 10 Приклад виконання з фіг. 6, заповнений "шестипляшковими упаковками"; Фіг. 11 Вид на приклад виконання з фіг. 6; і Фіг. 12 Детальний вигляд пінолів, які використовуються в деяких прикладах виконання винаходу; На фіг. 1 зображено відповідний винаходу приклад виконання ящика 10 для напоїв. Дно 12 у зображеному прикладі виконання виконано не суцільною поверхнею, а складається з подібної до решітки структури. Як видно з вигляду ящика з фіг. 3 знизу, дно 12 складається з множини перегородок або стояків. Вони розташовані достатньо щільно, так що транспортований вантаж, тобто наприклад пляшка, не може випасти через дно ящика або неконтрольовано перекинутися, якщо край пляшки перекинеться в одну з пустот між перегородками. Ящик далі містить дві пари відповідно протилеглих бічних стінок 14a, 14b і 16a, 16b, які простягаються від дна 12 вгору, тобто у вертикальному напрямку 18. Перша з чотирьох бічних стінок, в цьому прикладі бічна стінка 16b, простягається лише на незначну відбірну висоту 20 у вертикальному напрямку 18. Відбірна висота 20 є меншою за висоту решти бічних стінок 14a, 14b і 16a, так що утворюється бічний отвір, який робить можливим доступ або відбір через боковий отвір пляшок або продуктів, які містяться або транспортовані у ящику. Над першою бічною стінкою 16b не міститься жодна інша структура ящика. На дні 12 зображеного на фіг.1 прикладу виконання, крім того, розміщена множина пінолів, з яких для прикладу відмічені піноль 22a і піноль 22b. Бічний отвір для відбору продуктів також утворений завдяки тому, що перша бічна стінка 16b має нижчу висоту, ніж прилеглі або решта бічних стінок. Під висотою тут необхідно розуміти, так само як і на наступних фігурах, вимірювання у позитивному вертикальному напрямку 18. Поняття "вгору" позначає позицію у позитивному вертикальному напрямку 18, поняття "вниз" позицію, яка містить меншу координату у вертикальному напрямку 18. Як сторони розуміють будь-які напрямки, які обмежують ящик у напрямках, паралельних до поверхні дна 12. Першою бічною стінкою 16b визначається або утворюється бічний отвір, який робить можливим доступ до відбирання транспортованих у ящику пляшок. В інших прикладах виконання, само собою зрозуміло, в ящику можуть транспортуватися інші продукти. В ящику з фіг. 1 можна також транспортувати так звані "шестипляшкові упаковки", тобто попередньо упаковані упаковки з шести пляшок. В альтернативних не зображених тут прикладах виконання бічна стінка містить не по всій своїй довжині незначну відбірну висоту 20, а від прилеглих бічних стінок 14a і 14b в бічний отвір простягаються нерухомі відрізки бічної стінки, при чому бічний отвір все ще залишається достатньо великим, щоб забезпечити відбір продуктів або пляшок. Ящики такого різновиду можуть мати підвищену стабільність. Зображений на фіг. 1 приклад виконання ящика 10 містить, крім того, рухому ділянку 23 бічної стінки, яка відносно нерухомої першої бічної стінки 16b встановлена з можливістю обертання через шарніри 24a-24c. Рухома ділянка 23 бічної стінки представлена на фіг. 1 у відкинутій позиції, де вона відносно першої бічної стінки 16b складена вниз. У відкинутій вгору позиції, яка далі ілюстрована на основі деяких інших прикладів виконання винаходу, рухома ділянка 23 бічної стінки простягається у вертикальному положенні 18 вгору. Цим можна додатково в цьому відношенні підвищити надійність, щоб пляшки, які знаходяться в ящику 10, не перекидалися назовні. Додатково можна використати рухому частину для того, щоб презентувати інформацію про продукт або подібне. Прилягаючі до першої бічної стінки 16b бічні стінки 14a і 14b містять відповідно отвори 28a і 28b для захвату руками, за які ящик можна підняти і перенести. При цьому отвори для захвату руками містять як першу, видиму як таку, що простягається паралельно до дна ділянку отвору так і другу ділянку отвору, яка простягається переважно у вертикальному напрямку, чия функція далі буде більш вичерпно пояснена на основі фіг. 3. Далі прилягаючі до першої бічної стінки 16b бічні стінки 14a і 14b на їх кінці, який показує в напрямку першої бічної стінки, містять скошені під кутом кантові ділянки 30a і 30b, через які в ящики може падати світло, навіть якщо вони штабельовані один на одного. У зображеному на фіг.1 прикладі виконання прилягаючі до першої бічної стінки 16b кінці бічних стінок 14a і 14b мають відповідно меншу висоту ніж протилеглий кінець. Само собою зрозуміло, що незважаючи на зображений на фіг.1 приклад виконання, де частина бічної стінки з виїмкою є переважно трикутною, для альтернативних прикладів виконання можуть бути використані також будь-які інші форми виїмок. В деяких прикладах виконання висота постійно зростає від бічних стінок 14a і 14b при першій бічній стінці 16b до максимальної висоти. В альтернативних прикладах виконання зростання висоти, само собою зрозуміло, може відбуватися також східчасто. 3 UA 105065 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зображений на фіг. 1 ящик можна штабелювати, тобто контури верхніх кінців бічних стінок 14a, 14b і 16a виконані таким чином, що вони при штабелюванні входять в контур або структуру дна іншого ящика (див. наприклад, фіг.3), так що ящики можна штабелювати один над одним. Не дивлячись на це, визначений першою бічною стінкою 16b бічний отвір робить можливим відбирання пляшок або упаковок пляшок, як наприклад, шестипляшкових упаковок з середини ящика, навіть якщо вони штабельовані. В деяких прикладах виконання винаходу спрямовані всередину поверхні бічних стінок 14a, 14b і 16a оформлені світлою фарбою, так що завдяки падінню світла через отвори 30a і 30b пляшки всередині ящика добре видимі спостерігачам, які спостерігають ззовні. В альтернативних прикладах виконання на пляшках наклеєні вказівки про продукт або рекламу. Зображений на фіг. 1 приклад виконання винаходу містить, крім того, принаймні на одній з бічних стінок (у зображеному тут випадку бічна стінка 14b) множину перегородок 32a-32d, які йдуть у вертикальному напрямку, виступають від бічної поверхні всередину і запобігають тому, щоб пляшки, які утримуються всередині ящика пінолями, торкалися усією своєю поверхнею бічної стінки і забруднювали її на значній поверхні. У зображеному на фіг. 1 прикладі виконання перегородки 32a-32d розташовані кожна таким чином, щоб пляшки їх найбільшим радіусом прилягали до позицій перегородок 32a-32d на зовнішній стінці. Так можна запобігти забрудненню великих площ внутрішньої поверхні бічної стінки, оскільки це матиме місце лише відносно перегородок. На фіг. 2 зображено приклад виконання ящика 10 з фіг. 1 у заповненому шестипляшковими упаковками положенні. Шестипляшкові упаковки 40a, 40b і 40c містять відповідно по шість не зображених тут заради наочності окремих пляшок. Шестипляшкові упаковки при цьому додатково до пінолів, які знизу входять у відкриті з цією метою знизу шестипляшкові упаковки, утримуються ребрами 40a і 40b, які як зображено на фіг. 1, розміщені на дні 12 ящика 10. Як стає зрозуміло з вигляду з фіг.3, на якій зображено два ящики 10 і 10a, також в штабельованому положенні можна вийняти продукти або пляшки з нижнього ящика 10. Це, само собою зрозуміло, діє також відносно шестипляшкових упаковок 40a, 40b і 40c, якщо вони будуть як альтернатива відносно окремих пляшок транспортуватися або презентуватися. Як видно з фігур 2 і 3, представлена на фіг. 1 спеціальна форма виконання ящика має відносно транспортованих пляшок високу гнучкість, оскільки з одного боку можна транспортувати в ящику шестипляшкові упаковки, а з іншого боку – окремі пляшки. Це є результатом представленого на фіг.1 порядку розміщення пінолів 22a і 22b, а також перегородок 42a і 42b. Само собою зрозуміло, що в інших прикладах виконання ящика 10 може бути вибраний інший порядок розміщення пінолів. Наприклад, в деяких прикладах виконання можуть повністю відмовитися від перегородок і замість них можуть бути використані лише пінолі. Однак у представленій на фіг.1 формі виконання обидва варіанти є можливими, оскільки кожна окрема пляшка, яка поставлена в одну з пустот між пінолями і/або перегородками, підтримується, відповідно, у кожному з чотирьох напрямків або бічною стінкою перегородки, пінолі або однією з бічних стінок 14a, 14b, 16a 16b ящика, так що вони для транспортування утримуються у стабільному положенні. Як видно з фіг.3, на основі здатності для штабелювання ящиків і можливості бічного відбирання, яке здійснюють через першу бічну стінку 16b, тепер можна пропонувати для продажу різні продукти у ящиках, штабельованих один на один у колону. Бічна стінка 16b при цьому запобігає спільно з пінолями можливості перекидання під час транспортування пляшок з ящика 10, через що бічна стінка 16b має такі розміри, що вона під час транспортування запобігає перекиданню з ящика. При цьому вона залишається достатньо низькою для того, щоб мати змогу вийняти з ящика пляшки в напрямку вперед, навіть якщо на ящику 10 знаходиться інший ящик 10a. Для цього згідно з деякими прикладами виконання можна пляшки спочатку злегка підняти і після цього нахилити вперед. Це є можливим в окремих прикладах виконання шляхом особливого виконання пінолів, як вони ще точніше далі будуть описані на основі фіг.12. На фіг. 3 чітко зображено ще одну якість деяких прикладів виконання даного винаходу, зокрема, особливе виконання отворів 28a і 28b для захвату руками. Отвір для захвату руками є вигнутим і простягається як горизонтально так і вертикально. Іншими словами, отвір 28a містить першу ділянку 50a отвору, яка простягається паралельно до дна 12 і другу, переважно у вертикальному напрямку 18 орієнтовану ділянку 50b отвору. При цьому розмежування між вертикальною і горизонтальною ділянкою отвору на фіг. 3 необхідно розуміти лише як приклади. Отвір 28a для захвату руками простягається відповідно також з суттєвим видовженням у вертикальному напрямку, так що отвір 28a для захвату руками може бути 4 UA 105065 C2 5 10 15 20 25 30 35 40 45 50 55 60 використаний також і у вертикальній ділянці отвору. В альтернативних прикладах виконання винаходу отвір 28a для захвату руками може, само собою зрозуміло, бути виконаний в іншій формі ніж на зображеному на фіг. 3 прикладі виконання. Наприклад, він може мати також квадратний або прямокутний поперечний переріз, так що ящик можна підняти як зверху за допомогою горизонтальної ділянки 50a отвору, так і з боку за допомогою вертикальної ділянки 50b отвору. У зображеному на фіг. 3 прикладі виконання вертикальна ділянка отвору знаходиться на підпорядкованій першій бічній стінці 16b стороні і переходить на зовнішньому контурі (тобто на контурі, що вказує в напрямку першої бічної стінки) із заокругленням великого радіусу в горизонтальну ділянку 50a отвору. Це веде до того, що при підніманні ящика його також можна брати в межах заокруглення, так що ящик, якщо вертикальна ділянка отвору знаходиться підпорядкованій першій бічній стінці 16b стороні, відкидається назад (у напрямку бічної стінки 16a), так що шляхом нахилу ящика при перенесенні додатково запобігають випадінню окремих пляшок. В деяких прикладах виконання винаходу, як проілюстровано на основі фіг.4, на якій зображено перспективний вигляд знизу на ящик з фіг.1 і на основі фіг.11, на якій зображено вигляд знизу додаткового прикладу виконання винаходу, додатково підвищують надійність ділянки 50, що прилягає до першої бічної стінки 16b, шляхом спеціального конструктивного рішення для дна 12. В деяких прикладах виконання винаходу дно 12 виконане не у формі суцільної поверхні, а з метою економії за рахунок зменшення маси і для полегшення очищення, як конструкція ребер. Вони покривають поверхню дна 12 таким чином, що окремі пляшки своїми денцями пляшок надійно опираються на дно 12. В ділянці 50 передньої кромки, тобто в ділянці 50, яка прилягає до першої бічної стінки 16b, кількість або поверхнева щільність ребер у порівнянні з рештою ділянки є збільшеною, так що пляшки, які там знаходяться, також потім не можуть самостійно перекинутися назовні, якщо їх через зовнішні впливи злегка перекидає з стану спокою в напрямку на першу бічну стінку 16b. Цього уникають через таку щільність розміщення ребер на ділянці 50, що прилягає до першої бічної стінки 16b, при якій кант пляшки не може перекинутися між пустотами між двома сусідніми ребрами. Іншими словами, ділянка 50 дна 12, яка прилягає до бічної стінки 16b, має опорну поверхню для пляшок, яка є більшою за опорну поверхню, яка надається посередині дна на одиницю поверхні для того, щоб зробити можливим надійне закріплення пляшок. Як далі видно з фіг.4, дно 12 містить в ділянці, що межує бічним стінкам 14a, 14b і 16a підвищення з декількох ребер, чий контур виконаний таким чином, що вони при встановленні на інший ящик всередині бічних стінок заходять в контур бічних стінок іншого ящика для забезпечення можливості штабелювання і надійного положення у штабельованому вигляді. Далі дно посередині має стояк 52, який простягається від бічної стінки 16a до першої бічної стінки 16b і чиї перегородки у вертикальному напрямку мають більший розмір ніж решта дна. Цей стояк 52 служить для того, щоб додатково підпирати першу бічну стінку 16b для підвищення стабільності ящика. Стояк 52 встановлений по центру, так що стояк, який простягається далі ніж решта дна вниз, у складеному положенні не мішає вийманню пляшок з нижнього ящика. На фіг.5 зображено інший приклад виконання даного винаходу, який від описаних на основі попередніх фігур прикладів виконання відрізняється в основному тим, що за допомогою зображеного на фіг.5 прикладу виконання можна транспортувати пляшки іншого розміру. В той час як зображений на фіг.1 приклад виконання ящика пристосований під пляшки місткістю 0,5 л, зображений на фіг.5 приклад виконання ящика пристосований під пляшки місткістю 0,33 л. Тому приклад виконання на фіг. 5 відрізняється переважно через розміщення пінолів від прикладу виконання на фіг.1, а також товщиною бічних стінок 14a, 14b і 16a, яка змінена для того, щоб при незмінному зовнішньому розмірі ящика утримувати розташовані всередині ящика пляшки. Так, наприклад, зображений на фіг. 5 ящик має п'ять пінолів 54a, 54b, 54c, 54d і 54e, які прилягають до першої бічної стінки 16b з метою утримання в цілому шести пляшок місткістю 0,33 л в першому рядку. Далі ящик з фіг.5 має лише одну наскрізну перегородку 56 посередині ящика, так що альтернативно в ящику можна транспортувати чотири шестипляшкові упаковки. Далі на фіг.5 зображено приклад виконання, який відрізняється від прикладів виконання ящика на фігурах 1-4 складеною вгору рухомою ділянкою 23 бічної стінки на першій бічній стінці 16b. Оскільки в решті ознаки конструкції ящика з фіг.5 відповідають ознакам з фіг.1 і мають відповідно ідентичну функціональність, повторний опис однакових компонентів з ящиком з фіг.1 пропущено. Додатково тут необхідно ще згадати, що зображений на фіг.5 ящик так само як зображений на фіг.1 ящик на бічній стінці 16a, яка є протилеглою першій бічній стінці 16b, має принаймні один отвір 58, який простягається вздовж бічної стінки 16a, так що ящик за 5 UA 105065 C2 5 10 15 20 25 30 35 40 45 50 55 допомогою отвору може бути закріплений або підвішений на стіні або полиці або подібному. Для підвищення надійності кріплення зображені на фігурах 1 і 5 приклади виконання мають відповідно додатково по опціонному другому закріплювальному отворі 60. Зображений на фіг.6 приклад виконання також має конфігурацію для транспортування 24 одиниць пляшок кожна місткістю 0,33 л і при цьому відповідає значною мірою зображеному на фіг. 5 прикладу виконання. Однак в прикладі виконання з фіг.5 бічні стінки 14a, 14b і 16a або принаймні частини бічних стінок 14a, 14b і 16a встановлені складаними за допомогою шарнірів відносно дна. При цьому вони складаються таким чином, що вони можуть бути складені в напрямку дна, і у відкинутому вниз положенні переважно знаходяться паралельно до дна, як проілюстровано на фіг. 7 для бічної стінки 16a, яка у відкинутому вниз положенні знаходиться паралельно до поверхні дна 12. На фіг. 8 зображено всі бічні стінки 14a, 14b і 16a у відкинутому вниз положенні, так що у складеному положенні ящик можна легко транспортувати назад до броварні або розливної машини без використання великого додаткового місця. Це може значно зменшити транспортні витрати. Незважаючи на те, що на основі фігур 6-8 зображено складані бічні стінки лише для одного ящика, який має конфігурацію для транспортування 24 одиниць пляшок місткістю кожна 0,33 л, само собою зрозуміло, що зображений на фіг. 1 ящик для 0,5 л пляшок також може бути обладнаний складаними бічними стінками. В загальному для всіх тут представлених прикладів виконання діє, що ознаки, які описані або зображені на основі окремих прикладів виконання, можуть у будь-якій послідовності комбінуватися одна з одною для досягнення альтернативних інших прикладів виконання відповідних винаходу ящиків. Фіг. 9 ілюструє приклад виконання з фіг. 5 у заповненому положенні, в якому у ящику знаходяться 24 пляшки. Так само як на фіг. 5, тут також знаходиться рухома ділянка 23 бічної стінки у відкинутій вгору позиції, щоб таким чином додатково страхувати пляшки першого ряду або щоб прикріпити позначення продукту для транспортування на зовнішній стороні гнучкої частини 23, які не є важливими для презентації товару. На фіг. 10 зображено приклад виконання з фіг.5 з альтернативною формою завантаження, зокрема, з чотирма шестипляшковими упаковками 70a, 70b, 70c і 70d. На фіг. 11 зрештою зображено вигляд на приклад виконання з фіг. 5, при чому видно, що піноль 54c має іншу геометричну конструкцію ніж пінолі 54a, 54b і 54d або 54e для того, щоб зробити можливим встановлення шестипляшкових упаковок. Однак в альтернативних прикладах виконання середній піноль 54c може, само собою зрозуміло, мати таку саму конструкцію, як і решта пінолів, тобто як, наприклад, піноль 54a. Так само будь-який з інших пінолів може мати форму пінолі 54c. Як видно з вигляду на фіг. 11, також для випадку з ящиками на 24 пляшки для напоїв дно 12 у ділянці 50, яка прилягає до першої бічної стінки 16b, конструюють з більшою опорною поверхнею, ніж середнє значення опорної поверхні всього дна для запобігання небажаного випадіння через нахиляння пляшок з ящика. На фіг. 12 зображено збільшене зображення пінолів 54a-54c, так що видно їх особливу форму, яка у комбінації з першою бічною стінкою 16b дає можливість як надійно утримувати пляшки, так і виймати їх в напрямку вперед. Для досягнення цього деякі приклади виконання пінолів мають зовнішню поверхню, висота якої у вертикальному напрямку 18 не є сталою. Як зовнішню обмежувальну поверхню пінолі 54a, крім того, слід розуміти заштриховану поверхню 70, тобто ту поверхню або ті елементи поверхні, які обмежують піноль з боків, тобто з усіх напрямків прямокутних до вертикального напрямку 18. Зовнішня обмежувальна поверхня 70 має змінну висоту, як вже показано вище. При цьому піноль на першій ділянці 75 бічної поверхні, яка простягається паралельно до першої бічної стінки 16b і страхує пляшку в напрямку вниз (в напрямку 72, показаному від першої бічної стінки 16b), є нижчою ніж на другій ділянці 76 бічної поверхні, яка страхує пляшку від перекидання у напрямку 74 паралельно до першої бічної стінки 16b. У зображеній на фіг. 12 пінолі 54a, яка має переважно ромбовидний поперечний переріз, кінчик якої показує в напрямку першої бічної стінки 16b, функцію запобігання перекиданню назад виконує також перша ділянка 75 обмежувальної поверхні, яка закриває піноль переважно у напрямку паралельно до першої бічної стінки 16b. Друга ділянка 76 обмежувальної поверхні, яка обмежує піноль 54b в напрямку першої бічної стінки 16b, запобігає перекиданню пляшок паралельно до першої бічної стінки 16b. Перша ділянка 75 бічної поверхні є нижчою за другу ділянку 76 бічної поверхні для того, щоб при нахилення пляшок вперед зробити можливим нахиляння без необхідності певною мірою 6 UA 105065 C2 5 10 15 піднімати пляшки, щоб вони можливо, стукалися вже в дно іншого ящика, який покладений у штабель над ящиком, що розглядається. Друга ділянка 76 обмежувальної поверхні навпаки запобігає перекиданню в напрямку паралельно до першої бічної стінки 16b і тому може бути вищою для підвищення стабільності. В цілому як пінолі 54a і 54b так і піноль 54c сприяють максимальній стабільності при одночасній можливості нахиляння вперед, в той час як пінолі в напрямку паралельно до бічної стінки мають меншу висоту, ніж в напрямку перпендикулярному до бічної стінки. Далі в пінолях на фіг. 12 передбачені зовнішні обмежувальні поверхні, які між кінчиками переважно ромбовидної форми увігнуто заокруглені всередину, при чому радіус заокруглення переважно відповідає діаметру пляшки для того, щоб можна було ще надійніше утримувати пляшку. Незважаючи на те, що попередньо мова йшла переважно в контексті ящиків для напоїв, само собою зрозуміло, що інші приклади виконання даного винаходу можуть використовуватися для інших продуктів. Наприклад, за допомогою відповідних винаходу ящиків можна транспортувати бляшанки для напоїв, а також будь-які інші циліндричні предмети, як наприклад, спрей для волосся, дезодоранти або подібне. Крім того, ящики з бічним отвором придатні також для цілком інших видів продуктів, які також можуть відрізнятися від циліндричної основної форми. Ящики можуть бути універсально застосовані для будь-яких продуктів, оскільки в штабельованому положенні вони дають можливість відбору продуктів також з бокової сторони ящика. Ця велика перевага не обмежується видом транспортованих товарів. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Ящик (10), що містить дно (12) і принаймні дві пари відповідно протилежних бічних стінок (14а, 14b, 16а, 16b), причому перша з бічних стінок (16b) від дна (12) у вертикальному напрямку (18) принаймні частково простягається вгору лише на відбірну висоту (20), яка є меншою за висоту однієї або декількох з решти бічних стінок (14а, 14b і 16а), для визначення бічного отвору з розмірами, які дають можливість доступу і відбору через боковий отвір продуктів, які містяться в ящику (10), причому на дні (12) ящика (10) розміщена множина пінолів (22а, 22b), які виконані таким чином, що вони можуть утримувати розставлені в ящику пляшки, причому висота пінолів (22а, 22b) у вертикальному напрямку (18) не перевищує відбірну висоту (20) першої бічної стінки (16b). 2. Ящик (10) за п. 1, в якому перша бічна стінка (16b) містить один або два відрізки бічної стінки, які виходячи з однієї із прилягаючих бічних стінок, простягаються в напрямку бічного отвору і мають висоту, яка є більшою за відбірну висоту (20). 3. Ящик (10) за будь-яким із попередніх пунктів, що містить першу пару коротких бічних стінок (14а, 14b) і другу пару довгих бічних стінок (16а, 16b). 4. Ящик (10) за п. 3, в якому перша бічна стінка (16b) є однією з довгих бічних стінок (16а, 16b). 5. Ящик (10) за будь-яким із попередніх пунктів, який додатково містить рухому ділянку (23) бічної стінки, яка простягається у вертикальному напрямку (18) вгору, яка є рухомою відносно першої бічної стінки (16b) в напрямку дна. 6. Ящик (10) за п. 5, в якому рухома ділянка (23) бічної стінки встановлена з можливістю відкидання відносно прилеглої до дна (12) нерухомої першої бічної стінки (16b). 7. Ящик (10) за будь-яким із попередніх пунктів, в якому прилеглі до першої бічної стінки (16b) бічні стінки (14а, 14b) містять відповідно по отвору (28а, 28b) для захвату руками для піднімання ящика (10), причому отвір (28а, 28b) для захвату містить відповідно першу ділянку отвору, яка простягається паралельно до дна, і другу ділянку отвору, яка знаходиться на стороні отвору (28а, 28b) для захвату з боку першої бічної стінки (16b) і простягається переважно у вертикальному напрямку. 8. Ящик (10) за п. 7, в якому ділянки (28а, 28b) отвору на стороні з боку дна (12) в зоні переходу шляхом заокруглення переходять одна в одну, що робить можливим захват ящика також в зоні переходу. 9. Ящик (10) за п. 8, в якому радіус заокруглення є більшим ніж 2 см. 10. Ящик (10) за будь-яким із попередніх пунктів, в якому дно (12) в ділянці, прилеглій до першої бічної стінки (16b), містить опорну поверхню для транспортованих продуктів, яка є більшою за опорну поверхню над всім дном (12). 11. Ящик (10) за будь-яким із попередніх пунктів, в якому бічні стінки (14а, 14b), прилеглі до першої бічної стінки (16b), на їх прилеглому до першої бічної стінки кінці мають менше перше значення висоти, ніж друге значення висоти на їх протилежному кінці. 12. Ящик (10) за п. 11, в якому висота прилеглих до першої бічної стінки (16b) бічних стінок (14а, 14b) безперервно зростає від першого значення висоти до другого значення висоти. 7 UA 105065 C2 5 10 15 20 13. Ящик (10) за будь-яким із попередніх пунктів, в якому решта бічних стінок (14а, 14b, 16а), які не відповідають першій бічній стінці (16b), встановлені рухомими таким чином відносно дна (12), що вони можуть складатися у відкинуте вниз положення в напрямку дна (12), в якому вони переважно знаходяться паралельно до дна (12). 14. Ящик (10) за одним із пп. 1 або 13, в якому пінолі (22а, 22b) мають зовнішню обмежувальну поверхню, яка простягається у вертикальному напрямку (18) вгору, висота якої є різною вздовж зовнішнього периметру піноля. 15. Ящик (10) за п. 14, в якому принаймні один піноль (22а) має ділянку (75) обмежувальної поверхні, яка обмежує піноль (22а) у напрямку паралельно до першої бічної стінки (16b) нижчої висоти, ніж друга ділянка (76) обмежувальної поверхні, яка обмежує піноль (22а) у напрямку першої бічної стінки (16b). 16. Ящик (10) за будь-яким із пп. 1-15, в якому обмежувальна поверхня піноля (22а) паралельно до землі має переважно ромбовидний поперечний переріз, причому один з кінчиків ромба спрямований в напрямку першої бічної стінки (16b). 17. Ящик (10) за п. 16, в якому зовнішня обмежувальна поверхня піноля (22а) між кінчиками ромбовидної форми увігнуто заокруглена всередину. 18. Ящик (10) за п. 17, в якому радіус заокруглень приблизно відповідає радіусу корпусу пляшки, яку необхідно утримувати в ящику. 19. Ящик (10) за будь-яким із попередніх пунктів, в якому перша бічна стінка (16b) з'єднана з дном (12) з можливістю відділення. 8 UA 105065 C2 9 UA 105065 C2 10 UA 105065 C2 11 UA 105065 C2 12 UA 105065 C2 13 UA 105065 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
