Ефективний по енергетичних і вагових показниках стінний блок, спосіб виробництва і застосування стінного блока

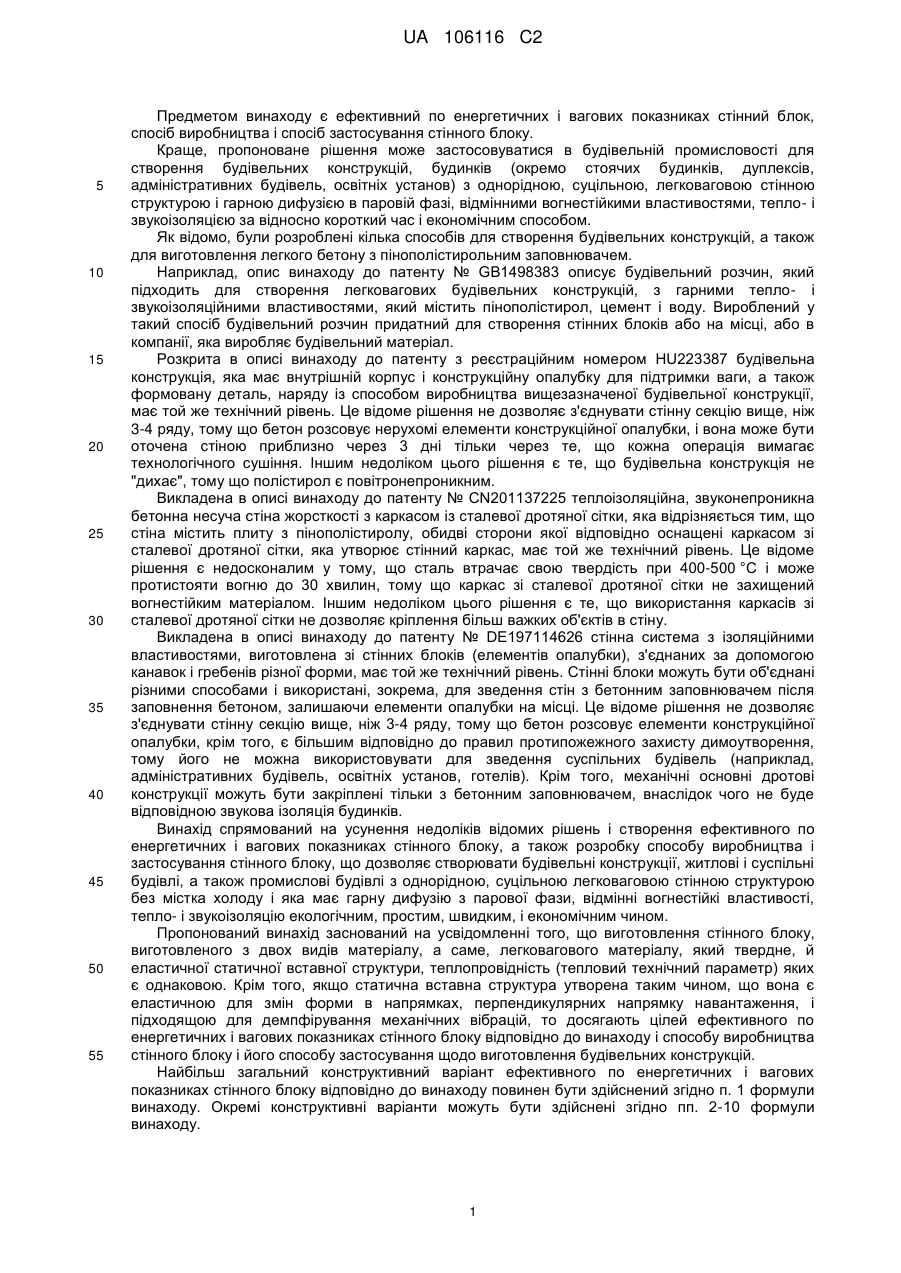

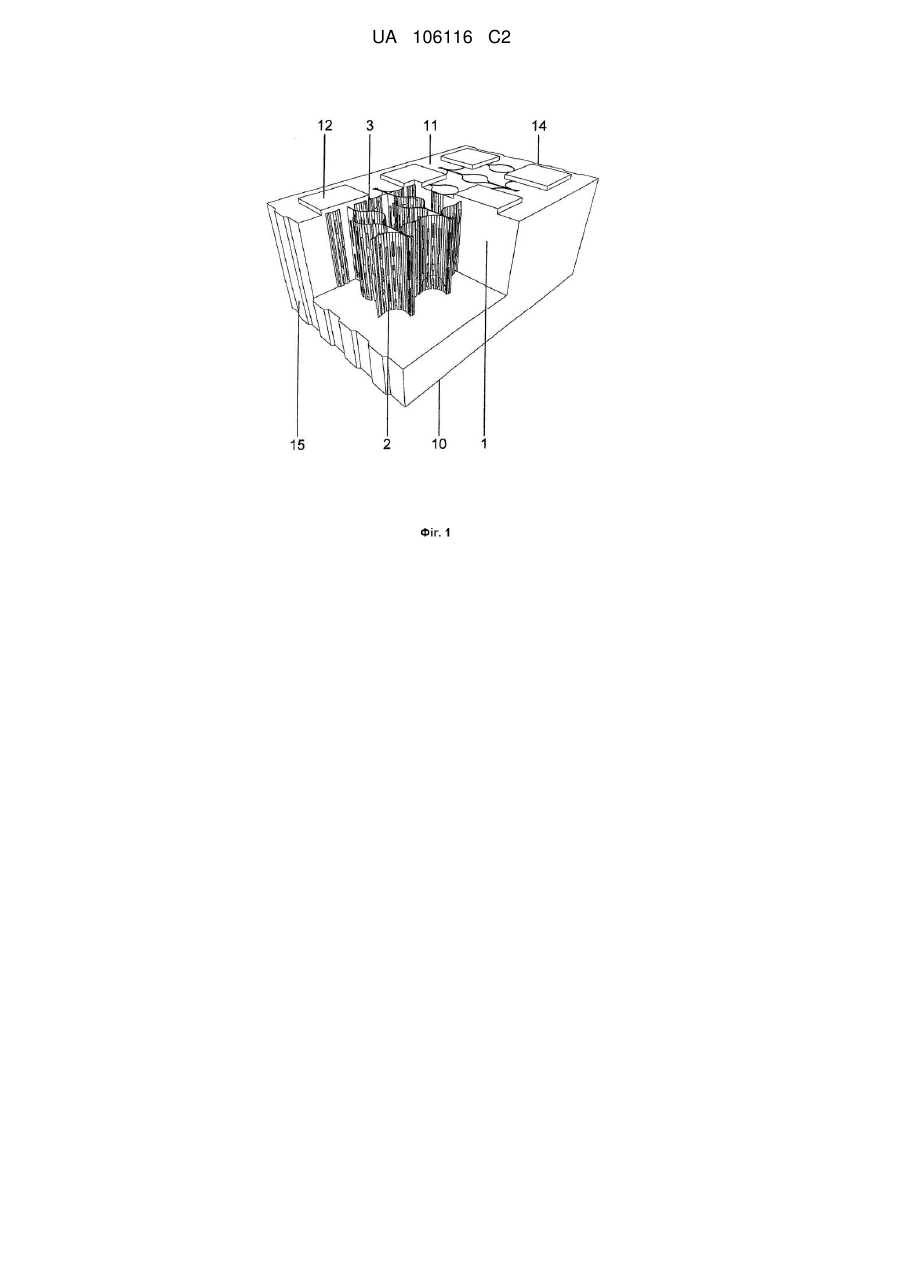

Реферат: Предметом винаходу є ефективний по енергетичних і вагових показниках стінний блок, який має призматичне тіло, виконане із матеріалу (1), який твердне, призматичне тіло, при цьому, усередині тіла розміщена еластична статична вставна структура (2), на верхній площині (11) стінного блока утворені позитивні адаптери (12), а на нижній площині (10) стінного блока утворені негативні адаптери (13), причому негативні адаптери (13) виконані так, щоб бути підігнаними до позитивних адаптерів (12) розташованого під ними стінного блока, а еластична статична вставна структура (2) виконана з можливістю зіткнення з еластичною статичною вставною структурою розташованого під ними стінного блока при розміщенні будівельних блоків один на одному. Також, предметом винаходу є спосіб виробництва і спосіб застосування для виготовлення будівельної конструкції між нижнім замикаючим шаром (17) і верхнім замикаючим шаром (18) зі стінного блока. UA 106116 C2 (12) UA 106116 C2 UA 106116 C2 5 10 15 20 25 30 35 40 45 50 55 Предметом винаходу є ефективний по енергетичних і вагових показниках стінний блок, спосіб виробництва і спосіб застосування стінного блоку. Краще, пропоноване рішення може застосовуватися в будівельній промисловості для створення будівельних конструкцій, будинків (окремо стоячих будинків, дуплексів, адміністративних будівель, освітніх установ) з однорідною, суцільною, легковаговою стінною структурою і гарною дифузією в паровій фазі, відмінними вогнестійкими властивостями, тепло- і звукоізоляцією за відносно короткий час і економічним способом. Як відомо, були розроблені кілька способів для створення будівельних конструкцій, а також для виготовлення легкого бетону з пінополістирольним заповнювачем. Наприклад, опис винаходу до патенту № GB1498383 описує будівельний розчин, який підходить для створення легковагових будівельних конструкцій, з гарними тепло- і звукоізоляційними властивостями, який містить пінополістирол, цемент і воду. Вироблений у такий спосіб будівельний розчин придатний для створення стінних блоків або на місці, або в компанії, яка виробляє будівельний матеріал. Розкрита в описі винаходу до патенту з реєстраційним номером HU223387 будівельна конструкція, яка має внутрішній корпус і конструкційну опалубку для підтримки ваги, а також формовану деталь, наряду із способом виробництва вищезазначеної будівельної конструкції, має той же технічний рівень. Це відоме рішення не дозволяє з'єднувати стінну секцію вище, ніж 3-4 ряду, тому що бетон розсовує нерухомі елементи конструкційної опалубки, і вона може бути оточена стіною приблизно через 3 дні тільки через те, що кожна операція вимагає технологічного сушіння. Іншим недоліком цього рішення є те, що будівельна конструкція не "дихає", тому що полістирол є повітронепроникним. Викладена в описі винаходу до патенту № СN201137225 теплоізоляційна, звуконепроникна бетонна несуча стіна жорсткості з каркасом із сталевої дротяної сітки, яка відрізняється тим, що стіна містить плиту з пінополістиролу, обидві сторони якої відповідно оснащені каркасом зі сталевої дротяної сітки, яка утворює стінний каркас, має той же технічний рівень. Це відоме рішення є недосконалим у тому, що сталь втрачає свою твердість при 400-500 °C і може протистояти вогню до 30 хвилин, тому що каркас зі сталевої дротяної сітки не захищений вогнестійким матеріалом. Іншим недоліком цього рішення є те, що використання каркасів зі сталевої дротяної сітки не дозволяє кріплення більш важких об'єктів в стіну. Викладена в описі винаходу до патенту № DE197114626 стінна система з ізоляційними властивостями, виготовлена зі стінних блоків (елементів опалубки), з'єднаних за допомогою канавок і гребенів різної форми, має той же технічний рівень. Стінні блоки можуть бути об'єднані різними способами і використані, зокрема, для зведення стін з бетонним заповнювачем після заповнення бетоном, залишаючи елементи опалубки на місці. Це відоме рішення не дозволяє з'єднувати стінну секцію вище, ніж 3-4 ряду, тому що бетон розсовує елементи конструкційної опалубки, крім того, є більшим відповідно до правил протипожежного захисту димоутворення, тому його не можна використовувати для зведення суспільних будівель (наприклад, адміністративних будівель, освітніх установ, готелів). Крім того, механічні основні дротові конструкції можуть бути закріплені тільки з бетонним заповнювачем, внаслідок чого не буде відповідною звукова ізоляція будинків. Винахід спрямований на усунення недоліків відомих рішень і створення ефективного по енергетичних і вагових показниках стінного блоку, а також розробку способу виробництва і застосування стінного блоку, що дозволяє створювати будівельні конструкції, житлові і суспільні будівлі, а також промислові будівлі з однорідною, суцільною легковаговою стінною структурою без містка холоду і яка має гарну дифузію з парової фази, відмінні вогнестійкі властивості, тепло- і звукоізоляцію екологічним, простим, швидким, і економічним чином. Пропонований винахід заснований на усвідомленні того, що виготовлення стінного блоку, виготовленого з двох видів матеріалу, а саме, легковагового матеріалу, який твердне, й еластичної статичної вставної структури, теплопровідність (тепловий технічний параметр) яких є однаковою. Крім того, якщо статична вставна структура утворена таким чином, що вона є еластичною для змін форми в напрямках, перпендикулярних напрямку навантаження, і підходящою для демпфірування механічних вібрацій, то досягають цілей ефективного по енергетичних і вагових показниках стінного блоку відповідно до винаходу і способу виробництва стінного блоку і його способу застосування щодо виготовлення будівельних конструкцій. Найбільш загальний конструктивний варіант ефективного по енергетичних і вагових показниках стінного блоку відповідно до винаходу повинен бути здійснений згідно п. 1 формули винаходу. Окремі конструктивні варіанти можуть бути здійснені згідно пп. 2-10 формули винаходу. 1 UA 106116 C2 5 10 15 20 25 30 35 40 45 50 55 60 Найбільш загальне здійснення способу виробництва відповідно до винаходу повинно бути виконане згідно п. 11 формули винаходу. Окремі варіанти способу описані в пп. 12-14 формули винаходу. Найбільш загальне здійснення способу застосування відповідно до винаходу повинно бути виконане згідно п. 15 формули винаходу. Пропонований винахід докладно описаний на основі креслень, на яких зображено: Фіг. 1 показує креслення в аксонометричній проекції із просторовим розділенням деталей кращого варіанта здійснення стінного блоку відповідно до винаходу, Фіг. 2 показує креслення в аксонометричній проекції кращого варіанта статичної вставної структури відповідно до винаходу, Фіг. 3 показує креслення в аксонометричній проекції іншого кращого варіанта статичної вставної структури відповідно до винаходу, Фіг. 4 показує креслення в аксонометричній проекції третього кращого варіанта статичної вставної структури відповідно до винаходу, Фіг. 5 показує креслення в аксонометричній проекції із просторовим розділенням деталей кращого варіанта здійснення стінного блоку відповідно до винаходу із вставленою статичною вставною структурою, виготовленою з металу, Фіг. 6 показує креслення в аксонометричній проекції кращого варіанта здійснення базової поверхні форми для відливання, необхідної для виготовлення стінного блоку відповідно до винаходу, Фіг. 7 показує креслення в аксонометричній проекції базової поверхні форми для відливання, необхідної для виготовлення стінного блоку відповідно до винаходу, і розташованої на ній статичної вставної структури, Фіг. 8 показує креслення в аксонометричній проекції кращого варіанта здійснення будівельної конструкції, виготовленої відповідно до пропонованого способу виробництва, у той час як Фіг. 9 показує креслення в аксонометричній проекції кращого варіанта здійснення будівельної конструкції з використанням стінного блоку відповідно до винаходу. На фіг. 1 показане креслення в аксонометричній проекції із просторовим розділенням деталей кращого варіанта здійснення стінного блоку відповідно до винаходу. Стінний блок зображений стоячим на нижній площині 10 і відповідно до цього кращого варіанта здійснення його тіло має форму паралелепіпеда, як це видно на кресленні. Тіло стінного блоку утворено із матеріалу 1, який твердне, усередині якого розміщена еластична статична вставна структура 2, яка виготовлена з металу. Відповідно до цього варіанта здійснення статична вставна структура 2, краще, зібрана з декількох вставних профілів 3 з однаковою структурою. На верхній площині 11 стінного блоку утворені позитивні адаптери 12, які виступають із його площини практично на однаковій відстані від кромок, які, переважно, є усіченими пірамідами із квадратною основою. На одній зі сторін прямокутного паралелепіпеда, перпендикулярно його плоскій передній площині утворені канавки 14, у той час як на іншій стороні утворені гребені 15. В іншому кращому варіанті здійснення це може бути здійснене також іншим чином навпаки. На фіг. 2 показане креслення в аксонометричній проекції статичної вставної структури 2 відповідно до винаходу. У цьому випадку, еластична статична вставна структура 2 виготовлена з металу, краще з оцинкованої гарячим способом сталі товщиною 0,25-2 мм. Статична вставна структура 2 зібрана щонайменше з одного, краще з декількох вставних профілів 3 з однаковою структурою. Один вставний профіль 3 може розглядатися як основний блок, який виготовлений із двох половинних елементів 4 із дзеркальною симетрією, прямолінійної частини 5 на його двох кромках, і аркової частини 6 у його середній третині. У випадку наявності більше одного вставного профілю 3, з обома сторонами обох кромок з'єднаний допоміжний натяжний елемент 7. Між двома вставними профілями 3 допоміжний натяжний елемент 7, краще, виготовлений з однієї деталі. Прямолінійна частина 5 вставного профілю 3 і сполучні допоміжні натяжні елементи 7 усі разом мають форму ріжучої кромки 8. Ріжучі кромки 8 відіграють важливу роль у створенні будівельних конструкцій, коли утворені в такий спосіб ріжучі кромки 8, у випадку розміщення стінних блоків відповідно до винаходу один на одному, врізаються в позитивні адаптери 12 при накладенні негативних адаптерів 13 на позитивні адаптери 12 і фактично закріплюють статичну вставну структуру 2. Таким чином, вони підвищують стійкість відносно горизонтального тиску (у напрямках, перпендикулярно напрямку навантаження), крім того, вони забезпечують однаковий статичний розподіл кумулятивного навантаження шляхом зчленування розміщених один на одному вставних профілів 3 статичної вставної структури 2. У той же час, статична вставна структура 2 завдяки своїй еластичності буде придатна для поглинання можливих механічних вібрацій, внаслідок чого буде зведена до мінімуму можливість виникнення 2 UA 106116 C2 5 10 15 20 25 30 35 40 45 50 55 60 тріщин у стінній структурі будівельних конструкцій. Передбачені перфораційні отвори 9, виконані на поверхні половинних елементів 4 і допоміжних натяжних елементів 7, які дозволяють здійснити рівномірне поширення матеріалу 1, який твердне, у формі 16 для відливання, зменшити вагу стінного блоку, а також зробити шлях тепла довшим, покращивши, тим самим, теплоізоляцію. На фіг. 3 показане креслення в аксонометричній проекції другого кращого варіанта здійснення статичної вставної структури 2 винаходу. Відповідно до цього кращого варіанта здійснення статична вставна структура 2 виготовлена із циліндричних пластикових труб, яка внаслідок своєї еластичності також придатна для рівномірного статичного розподілу кумулятивного навантаження. На фіг. 4 показане креслення в аксонометричній проекції третього кращого варіанта здійснення статичної вставної структури 2 винаходу. Відповідно до цього кращого варіанта здійснення статична вставна структура 2 виготовлена з органічного матеріалу, краще із ґратчастого бамбука, який також є еластичним матеріалом. Крім того, органічним матеріалом може також бути деревина або очерет. Стінні блоки, виконані за допомогою статичних вставних структур 2, показаних або на фіг. 3, або на фіг. 4, варто використовувати для спорудження будівель у тому випадку, якщо не потрібне забезпечення надзвичайно жорстких протипожежних правил і/або відносно невеликого статичного навантаження, найбільше для будівництва двоповерхових будинків. На фіг. 5 показане креслення в аксонометричній проекції із просторовим розділенням деталей кращого варіанта здійснення стінного блоку відповідно до винаходу, виконаний з виготовленою з металу статичною вставною структурою 2 з особливою увагою до конструкції ріжучих кромок 8. Вставний профіль 3 виготовлений із двох дзеркально-симетричних половинних елементів 4, прямолінійної частини 5 на його двох кромках, і склепінчастої частини 6 у його середній третині. Так як статична вставна структура 2 зібрана більш ніж з одного вставного профілю 3, допоміжні натяжні елементи 7 разом мають форму ріжучої кромки 8, як це можна бачити на кресленні. Розмір позитивних адаптерів 12 і відстань між ними визначається, наприклад, як у випадку зі статичною вставною структурою 2, зібраною з п'яти вставних профілів 3, трьох ріжучих кромок 8, які врізаються приблизно в середину позитивного адаптера 12, краще, із глибиною 1 см, тому що, ґрунтуючись на практичному досвіді, така глибина різання забезпечує найкращий результат відносно стійкості і рівномірного статичного розподілу навантаження. На кресленні також зображені половинні елементи 4, перфораційні отвори 9, виготовлені на поверхні допоміжних натяжних елементів 7, канавки 14 і гребенів 15. На фіг. 6 зображене креслення в аксонометричній проекції кращого варіанта здійснення базової поверхні форми 16 для відливання, необхідної для виготовлення стінного блоку відповідно до винаходу. На нижній площині 10 стінного блоку на базовій поверхні форми 16 для відливання утворені негативні адаптери 13 таким чином, що профілі, краще у формі усічених пірамід із прямокутною основою, утворені на базовій поверхні, виступаючи з її площини, у середині якої утворені місця для ріжучих кромок 8, краще за допомогою фрезерування. Як показує креслення, у випадку кращого варіанта здійснення на базовій поверхні форми 16 для відливання утворені шість супутніх деталей, необхідних для виготовлення шести негативних адаптерів 13. На фіг. 7 показане креслення в аксонометричній проекції кращого варіанта здійснення базової поверхні форми 16 для відливання, необхідного для виготовлення стінного блоку відповідно до винаходу, і розташованої на ньому статичної вставної структури 2. Відповідно до цього кращого варіанта здійснення, у порівнянні з попередньою фіг. 6, статична вставна структура 2 розміщена в місцях, відфрезерованих для ріжучих кромок 8, що є наступним етапом способу виробництва. Як на попередній, так і на цій фігурі, показані супутні деталі, необхідні для утворення канавок 14 на стороні форми 16 для відливання і для утворення гребенів 15 на іншій стороні і навпаки. На фіг. 8 показане креслення в аксонометричній проекції кращого варіанта здійснення стінного блоку, виготовленого відповідно до пропонованого способу виробництва, коли він уже заповнений показаним прозорим на кресленні матеріалом 1, який твердне, і є завершеним. У доповненні до матеріалу 1, який твердне, стінний блок містить зібрану з еластичних вставних профілів 3 статичну вставну структуру 2, яка має ріжучі кромки 8. У стоячого на своїй нижній площині 10 стінного блоку на верхній площині 11 утворені позитивні адаптери 12, тоді як на нижній площині 10 утворені негативні адаптери 13. На одній зі сторін стінного блоку, перпендикулярно його плоскої передньої площини, утворені канавки 14, виконані для бічного з'єднання стінних блоків, тоді як на іншій стороні утворені гребені 15 або навпаки. У випадку кращого варіанта здійснення на верхній площині 11 утворені шість позитивних адаптерів 12, 3 UA 106116 C2 5 10 15 20 25 30 35 40 45 50 55 60 тоді як на нижній площині утворені шість негативних адаптерів 13, для яких виявилася найбільш підходящою статична вставна структура 2, зібрана з п'яти вставних профілів 3. На фіг. 9 показане креслення в аксонометричній проекції кращого варіанта здійснення будівельної конструкції, зведеної за допомогою стінного блоку відповідно до винаходу. Для більшої ясності на фігурі показані перші два ряди і останні два ряди стінної структури між нижнім замикаючим шаром 17 і верхнім замикаючим шаром 18 (проміжні ряди схожої структури позначені переривчастою лінією.) Нижній замикаючий шар 17 і верхній замикаючий шар 18, які не є предметом винаходу, є, краще, U-образним каналом-приймачем, який прикріплений до бетонної основи, а останній ряд також закритий поверненим униз профілем, на якому на певних відстанях поміщені балки. З метою стійкої фіксації стінні блоки підходящим чином виходять за межі U-образного каналу на обох сторонах у напрямку їхньої ширини. Ряд може бути виготовлений так, що сусідні елементи підходять один до одного своїми сторонами, краще в поздовжньому напрямку, так що гребені 15, утворені на стороні стінного блоку, підігнані в канавки 14, утворені на іншій стороні іншого стінного блоку, або навпаки. Потім підігнані один до одного стінні блоки склеюються і/або спресовуються разом і, таким чином, утворюється ряд, наприклад перший ряд будівельної конструкції. Стінні блоки наступного (другого) ряду розміщаються на стінних блоках першого ряду зі зсувом у поздовжньому напрямку (краще, наприклад, на одну третину довжини стінного блоку) так, що невидимі на кресленні негативні адаптери 13, утворені на нижніх площинах 10 стінних блоків, підігнані до позитивних адаптерів 12, утворених на верхній площині 11 стінних блоків першого ряду, розташованих так, що утворені на нижніх площинах 10 ріжучі кромки врізаються в позитивні адаптери 12, утворені на верхній площині 11 стінних блоків першого ряду під ними. Ці етапи тривають доти, поки не буде досягнута планована висота будівельної конструкції, потім верхній замикаючий шар 18 фіксується з останнім рядом. Якщо, краще, довжина стінних блоків становить 61,5 см, ширина 41 см і висота - 27 см, то в кутовому з'єднанні стик створений просто за допомогою двох повних стінних блоків із чотирма парами адаптерів за допомогою ріжучих кромок 8 за допомогою з'єднання вставних профілів 3 статичної вставної структури 2, тобто один зі стінних блоків покриває інший в будь-який час і в будь-якому напрямку і приймає його навантаження по всій поверхні, забезпечуючи, тим самим, рівномірний статичний розподіл навантаження. У результаті, у кутових з'єднаннях, з'єднання пари адаптерів повинне бути чотири-чотири, потім два-чотири, два-чотири й т.д. Беручи до уваги фігури і викладені вище пояснення, спорудження стінного блоку відповідно до винаходу здійснюється наступним чином: 3 За рахунок змішування полегшуючого матеріалу із щільністю менше ніж 500 кг/м , цементу і води виготовляють матеріал 1, який твердне. Стінний блок виготовляють за допомогою форми 16 для відливання (темплет) так, що еластичну, виготовлену краще з металу, статичну вставну структуру 2 поміщають у форму 16 для відливання, потім форму 16 для відливання заповнюють змішаним матеріалом 1, який твердне. (Якщо змішаний матеріал 1, який твердне, є досить рідким, його спочатку заливають у форму 16 для відливання, після цього в нього встановлюється статична вставна структура 2). Після введення статичної вставної структури 2 у матеріал 1, який твердне, виготовленому в такий спосіб вологому стінному блоку дають просохнути в самій формі 16 для відливання або після виймання з нього, поки він не затвердне. Краще використовувати густий матеріал 1, який твердне, змішаний до його землистовологості, тому що його можна заливати у форму 16 для відливання негайно, крім того, зменшується час затвердіння. Краще, форма 16 для відливання виготовляється для виготовлення призматичного стінного блоку. 3 Полегшуючий матеріал із щільністю менше 500 кг/ м є, краще, новими, цільними пінополістироловими кульками діаметром 1-15 мм або подрібненим або гранульованим пінополістиролом, або перлітом, або колотою деревиною. У випадку застосування подрібненого або гранульованого пінополістиролу значення теплопровідності матеріалу 1, який твердне, буде краще. Матеріал 1, який твердне, виготовлений з пінополістиролу, цементу і води, краще, є легким бетоном з пінополістироловим заповнювачем, який має гарні властивості всіх 3 будівельних матеріалів, а саме, легку вагу (його маса на одиницю об'єму 350 кг/ м , тоді як маса 3 на одиницю об'єму цегли або силікату – 800-1200 кг/ м ), крім того, товщину 8 см і вогнестійкість протягом 90 хвилин. Краще, еластична статична вставна структура 2 виготовлена з металу, краще з оцинкованої гарячим способом сталі товщиною 0,25-2 мм, яка зібрана щонайменше з одного, краще з декількох вставних профілів 3 з однаковою структурою. Залежно від довжини стінного блоку підходящим є використання одного, двох, чотирьох або п'яти вставних профілів 3. При 4 UA 106116 C2 5 10 15 20 25 30 35 40 45 50 використанні однієї деталі необхідність у допоміжному натяжному елементі 7 відсутня. Вставні профілі 3 з'єднані за допомогою нероз'ємного з'єднання, такого як точкове зварювання, або за допомогою роз'ємного з'єднання, такого як болтове з'єднання, таким чином, вони приймають на себе статичну роль у випадку навантаження, забезпечуючи рівномірний розподіл навантаження. Наприклад, стінний блок, виготовлений із матеріалу 1,який твердне, і статичної вставної структури 2, може бути витягнутий з форми 16 для відливання, після того як вони були запресовані разом, щоб дати йому висохнути до затвердіння. Сушіння може бути природним сушінням (28 днів) або сушінням гарячим повітрям, яке може тривати приблизно 1 тиждень. Прискорене сушіння стінного блоку можна також полегшити за допомогою прискорювальної добавки, доданої в матеріал 1, який твердне. Наступні речовини і їхні приблизні кількості 3 необхідні для виготовлення 1 м стінного блоку відповідно до винаходу: пінополістирол 15 кг цемент (CEMI 32.5S якість) 280 кг статична вставна структура з металу 50 кг кристалічно зв'язана вода (приблизно 60 л) 5 кг Спосіб застосування, виконаний за допомогою стінного блоку відповідно до винаходу для виготовлення будівельних конструкцій, уже був описаний з посиланням на фіг. 9. Однак необхідно підкреслити, що тільки стінний блок, виготовлений з комбінації двох матеріалів, а саме, легковагового матеріалу 1, який твердне, і еластичної статичної вставної структури 2, дозволяє здійснити зведення однорідних, міцних, ефективних по енергетичних і вагових показниках будівель без містка холоду, з високою проникністю і відмінними вогнестійкими властивостями завдяки ідентичності теплопровідності двох матеріалів і, внаслідок цього, повного і рівномірного заповнення простору матеріалом 1, який твердне, і оточення й утримання статичної вставної структури 2. Побудовані зі стінних блоків відповідно до винаходу будівлі мають дуже гарне 2 співвідношення ціна/якість, яке становить приблизно 4,200 HUF/м на відміну від будівель, 2 побудованих із цегли, де це співвідношення становить 8,000 HUF/ м , тоді як будівлі побудовані 2 із блоків YTONG мають співвідношення рівне 11,000 HUF/ м плюс теплоізоляція. 2 Для 1 м поверхні потрібні 6 легковагових стінних блоків розміром 61,5 × 41 × 27 см і масою 24 кг кожний. Стінний блок відповідно до винаходу виправдує цілі його способу виробництва і застосування і має наступні переваги: 3 - ефективність по енергетичних і вагових показниках (утримання тепла при масі 350 кг/ м ), - стійкість до горизонтального ефекту і вітрового навантаження, - несуча здатність 18 т/погонний метр, - відмінні властивості повітро- і паропроникності (коефіцієнт дифузії в паровій фазі μ=22), - гарна теплопровідність (λ=0.065 нижче пасивного будинку), - гарні теплоізоляційні властивості (коефіцієнт теплопередачі при товщині стінки 41 см 2 U=0/17 Вт/м ДО), - відсутність необхідності у звичайному оштукатурюванні, внутрішня і зовнішня поверхня стін може офарблюватися або покриватися будь-яким матеріалом, який виходить за технологічним гіпсовим штукатурним розчином, - гарні звукоізоляційні властивості, - вогнестійкість, стінна структура не горить, а просто жевріє, коефіцієнт димоутворення в межах, описаних у стандарті, - дозволяє зводити екологічні, безвідхідні будівлі, відходи легкого бетону з пінополістироловим заповнювачем можуть використовуватися повторно, - дозволяє здійснювати просте і швидке будівництво (потрібно приблизно на 30-40 % менше бетону, ніж для фундаменту, стінні блоки можуть легко підганятися один до другого), - прокладка трубопроводів і електропроводки може здійснюватися в стіні за допомогою фрезерування з точністю до міліметра замість видовбування пазів, - механічні системи можуть бути встановлені за допомогою інструментів малого розміру, - будівництво може бути продовжене при температурах до -10 °C, таким чином, воно практично не залежить від погоди і пори року, - економічне виготовлення. Його виготовлення обходиться приблизно в половину, третину вартості вже відомих рішень. 5 UA 106116 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Ефективний по енергетичних і вагових показниках стінний блок, який має виготовлене із матеріалу (1), який твердне, призматичне тіло, який відрізняється тим, що усередині тіла розміщена еластична статична вставна структура (2), на верхній площині (11) стінного блока утворені позитивні адаптери (12), а на нижній площині (10) стінного блока утворені негативні адаптери (13), причому негативні адаптери (13) виконані так, щоб бути підігнаними до позитивних адаптерів (12) розташованого під ними стінного блока, а еластична статична вставна структура (2) виконана з можливістю зіткнення з еластичною статичною вставною структурою розташованого під ними стінного блока при розміщенні будівельних блоків один на одному. 2. Стінний блок за п. 1, який відрізняється тим, що еластична статична вставна структура (2) зібрана з одного або декількох вставних профілів (3) з однаковою структурою. 3. Стінний блок за п. 2, який відрізняється тим, що вставний профіль (3) виготовлений із двох дзеркально-симетричних половинних елементів (4), прямолінійної частини (5) на його двох кромках і склепінчастій частині (6) у його середній третині, причому у випадку наявності більше одного вставного профілю (3) з обома сторонами обох кромок з'єднаний допоміжний натяжний елемент (7), причому прямолінійна частина (5) і сполучні допоміжні натяжні елементи (7) спільно утворюють ріжучу кромку (8) і, крім того, передбачені перфораційні отвори (9), виконані на поверхні половинних елементів (4) і допоміжних натяжних елементів (7). 4. Стінний блок за п. 1, який відрізняється тим, що статична вставна структура (2) виготовлена з металу. 5. Стінний блок за п. 1, який відрізняється тим, що статична вставна структура (2) виготовлена із циліндричних пластикових труб. 6. Стінний блок за п. 1, який відрізняється тим, що статична вставна структура (2) виготовлена з органічного матеріалу. 7. Стінний блок за одним з пп. 1-6, який відрізняється тим, що матеріал (1), який твердне, є легким бетоном з пінополістироловим заповнювачем. 8. Стінний блок за одним з пп. 1-7, який відрізняється тим, що у стоячого на нижній площині (10) стінного блока на його верхній площині (11) утворені позитивні адаптери (12), які виступають із цієї площини приблизно на однакову відстань від кромок, тоді як на нижній площині (10) утворені негативні адаптери (13), вдаючись у цю площину також приблизно на однакову відстань від кромок. 9. Стінний блок за одним з пп. 1-8, який відрізняється тим, що позитивні адаптери (12) утворені у вигляді призм або пірамід із прямокутною основою або циліндричним або конічним тілом. 10. Стінний блок за одним з пп. 1-9, який відрізняється тим, що на одній зі сторін перпендикулярно його плоскій передній площині по черзі утворені канавки (14) і гребені (15), тоді як на іншій стороні, протилежній цій, по черзі утворені гребені (15) і канавки (14). 11. Спосіб виробництва для виготовлення стінного блока за п. 1, у ході якого за рахунок 3 змішування полегшуючого матеріалу щільністю менше ніж 500 кг/м , цементу й води виготовляють матеріал (1), який твердне, який відрізняється тим, що у форму (16) для відливання поміщають статичну вставну структуру (2) і потім форму (16) для відливання заповнюють перемішаним матеріалом (1), який твердне, або спочатку перемішаний матеріал (1), який твердне, заливають у форму (16) для відливання й після цього в нього поміщають статичну вставну структуру (2), потім стінному блоку із вставленою в матеріал (1), який твердне, статичною вставною структурою (2) дають висохнути до затвердіння в самій формі (16) для відливання або після добування з неї. 12. Спосіб за п. 11, який відрізняється тим, що як полегшуючий матеріал використовують нові, цільні кульки з пінополістиролу діаметром 1-15 мм або подрібнений або гранульований пінополістирол, або відходи пінополістиролу, або перліт, або колоту деревину. 13. Спосіб за одним з пп. 11-12, який відрізняється тим, що змішування матеріалу (1), який твердне, продовжують до його землистовологості. 14. Спосіб за одним з пп. 11-13, який відрізняється тим, що за допомогою прискорювальної добавки, доданої в матеріал (1), який твердне, здійснюють прискорене сушіння стінного блока. 15. Спосіб застосування для виготовлення будівельної конструкції між нижнім замикаючим шаром (17) і верхнім замикаючим шаром (18) зі стінного блока за п. 1, у ході якого стінні блоки сполучають один з одним на нерухомому нижньому замикаючому шарі (17), який відрізняється тим, що два сусідніх стінні блоки підганяють один до одного таким чином, що гребені (15), утворені на одній стороні стінного блока, підганяються в канавки (14), утворені на іншій стороні 6 UA 106116 C2 5 іншого стінного блока, підігнані один до одного стінні блоки склеюють і/або спресовують разом і, таким чином, утворюється перший ряд будівельної конструкції, потім на стінних блоках першого ряду розміщають стінні блоки наступного ряду зі зсувом у поздовжньому напрямку так, що негативні адаптери (13), утворені на нижніх площинах (10) стінних блоків цього ряду, підганяються до позитивних адаптерів (12), утворених на верхній площині (11) розташованих під ними стінних блоків першого ряду, і еластичні статичні вставні структури (2) стінних блоків цього ряду стикаються з еластичними вставними структурами стінних блоків ряду під ними, потім попередні етапи продовжують доти, поки не буде досягнута планована висота будівельної конструкції. 7 UA 106116 C2 8 UA 106116 C2 9 UA 106116 C2 10 UA 106116 C2 11 UA 106116 C2 12 UA 106116 C2 13 UA 106116 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
