Композиція, що містить надпоглинаючий полімер

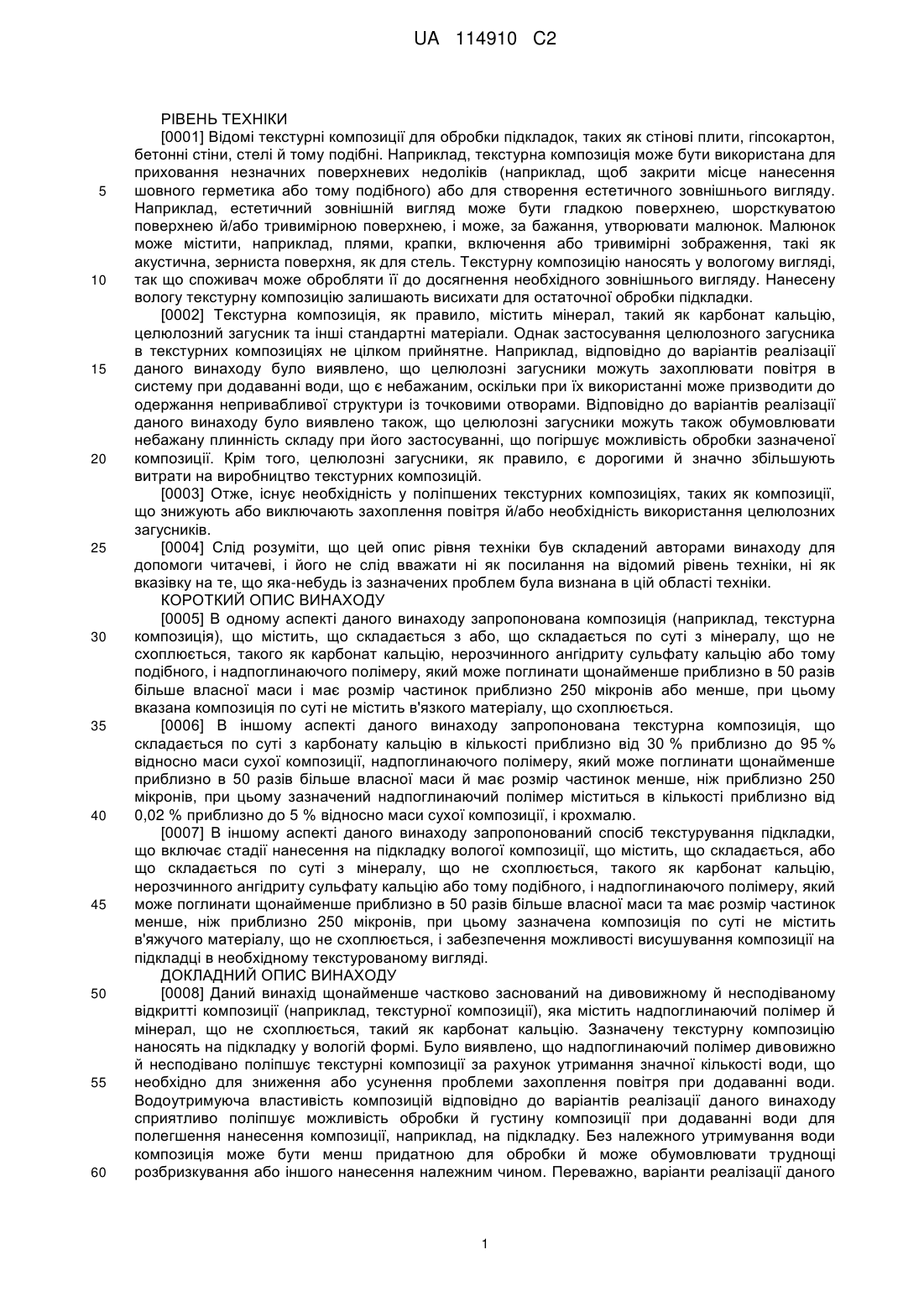

Реферат: Описана композиція (наприклад, текстурна композиція), що містить, складається або по суті складається з карбонату кальцію та надпоглинаючого полімеру, який може поглинати щонайменше приблизно в 50 разів більше власної маси та має розмір частинок приблизно 250 мікронів або менше, при цьому зазначена композиція по суті не містить в'язкого матеріалу, який схоплюється. У деяких варіантах реалізації вміст целюлозного загусника в текстурній композиції знижений або виключений. Описаний також спосіб обробки підкладки, який включає нанесення на зазначену поверхню вологої композиції, що містить, складається або по суті складається з карбонату кальцію та надпоглинаючого полімеру, який може поглинати щонайменше приблизно в 50 разів більше власної маси та має розмір частинок приблизно 250 мікронів або менше, при цьому зазначена композиція по суті не містить в'язкого матеріалу, який схоплюється, і висушування зазначеної композиції на підкладці. UA 114910 C2 (12) UA 114910 C2 UA 114910 C2 5 10 15 20 25 30 35 40 45 50 55 60 РІВЕНЬ ТЕХНІКИ [0001] Відомі текстурні композиції для обробки підкладок, таких як стінові плити, гіпсокартон, бетонні стіни, стелі й тому подібні. Наприклад, текстурна композиція може бути використана для приховання незначних поверхневих недоліків (наприклад, щоб закрити місце нанесення шовного герметика або тому подібного) або для створення естетичного зовнішнього вигляду. Наприклад, естетичний зовнішній вигляд може бути гладкою поверхнею, шорсткуватою поверхнею й/або тривимірною поверхнею, і може, за бажання, утворювати малюнок. Малюнок може містити, наприклад, плями, крапки, включення або тривимірні зображення, такі як акустична, зерниста поверхня, як для стель. Текстурну композицію наносять у вологому вигляді, так що споживач може обробляти її до досягнення необхідного зовнішнього вигляду. Нанесену вологу текстурну композицію залишають висихати для остаточної обробки підкладки. [0002] Текстурна композиція, як правило, містить мінерал, такий як карбонат кальцію, целюлозний загусник та інші стандартні матеріали. Однак застосування целюлозного загусника в текстурних композиціях не цілком прийнятне. Наприклад, відповідно до варіантів реалізації даного винаходу було виявлено, що целюлозні загусники можуть захоплювати повітря в систему при додаванні води, що є небажаним, оскільки при їх використанні може призводити до одержання непривабливої структури із точковими отворами. Відповідно до варіантів реалізації даного винаходу було виявлено також, що целюлозні загусники можуть також обумовлювати небажану плинність складу при його застосуванні, що погіршує можливість обробки зазначеної композиції. Крім того, целюлозні загусники, як правило, є дорогими й значно збільшують витрати на виробництво текстурних композицій. [0003] Отже, існує необхідність у поліпшених текстурних композиціях, таких як композиції, що знижують або виключають захоплення повітря й/або необхідність використання целюлозних загусників. [0004] Слід розуміти, що цей опис рівня техніки був складений авторами винаходу для допомоги читачеві, і його не слід вважати ні як посилання на відомий рівень техніки, ні як вказівку на те, що яка-небудь із зазначених проблем була визнана в цій області техніки. КОРОТКИЙ ОПИС ВИНАХОДУ [0005] В одному аспекті даного винаходу запропонована композиція (наприклад, текстурна композиція), що містить, що складається з або, що складається по суті з мінералу, що не схоплюється, такого як карбонат кальцію, нерозчинного ангідриту сульфату кальцію або тому подібного, і надпоглинаючого полімеру, який може поглинати щонайменше приблизно в 50 разів більше власної маси і має розмір частинок приблизно 250 мікронів або менше, при цьому вказана композиція по суті не містить в'язкого матеріалу, що схоплюється. [0006] В іншому аспекті даного винаходу запропонована текстурна композиція, що складається по суті з карбонату кальцію в кількості приблизно від 30 % приблизно до 95 % відносно маси сухої композиції, надпоглинаючого полімеру, який може поглинати щонайменше приблизно в 50 разів більше власної маси й має розмір частинок менше, ніж приблизно 250 мікронів, при цьому зазначений надпоглинаючий полімер міститься в кількості приблизно від 0,02 % приблизно до 5 % відносно маси сухої композиції, і крохмалю. [0007] В іншому аспекті даного винаходу запропонований спосіб текстурування підкладки, що включає стадії нанесення на підкладку вологої композиції, що містить, що складається, або що складається по суті з мінералу, що не схоплюється, такого як карбонат кальцію, нерозчинного ангідриту сульфату кальцію або тому подібного, і надпоглинаючого полімеру, який може поглинати щонайменше приблизно в 50 разів більше власної маси та має розмір частинок менше, ніж приблизно 250 мікронів, при цьому зазначена композиція по суті не містить в'яжучого матеріалу, що не схоплюється, і забезпечення можливості висушування композиції на підкладці в необхідному текстурованому вигляді. ДОКЛАДНИЙ ОПИС ВИНАХОДУ [0008] Даний винахід щонайменше частково заснований на дивовижному й несподіваному відкритті композиції (наприклад, текстурної композиції), яка містить надпоглинаючий полімер й мінерал, що не схоплюється, такий як карбонат кальцію. Зазначену текстурну композицію наносять на підкладку у вологій формі. Було виявлено, що надпоглинаючий полімер дивовижно й несподівано поліпшує текстурні композиції за рахунок утримання значної кількості води, що необхідно для зниження або усунення проблеми захоплення повітря при додаванні води. Водоутримуюча властивість композицій відповідно до варіантів реалізації даного винаходу сприятливо поліпшує можливість обробки й густину композиції при додаванні води для полегшення нанесення композиції, наприклад, на підкладку. Без належного утримування води композиція може бути менш придатною для обробки й може обумовлювати труднощі розбризкування або іншого нанесення належним чином. Переважно, варіанти реалізації даного 1 UA 114910 C2 5 10 15 20 25 30 35 40 45 50 винаходу можуть обмежувати або виключати використання целюлозних загусників, які до цього моменту не були до кінця задовільними при використанні в текстурних композиціях. [0009] Варіанти реалізації текстурної композиції тверднуть при висушуванні композиції за рахунок випаровування води. Композиції за даним винаходом не мають потреби в протіканні хімічної реакції, як у випадку з матеріалами, що схоплюються. Відповідно, варіанти реалізації зазначеної композиції включають матеріал, такий як мінерал, який твердіє просто при висушуванні, на відміну від схоплювання, і переважно по суті виключає матеріали, що схоплюються, такі як матеріали, що гідравлічно схоплюються. Так, текстурні композиції даного винаходу переважно по суті не містять кальцинованого гіпсу (тобто напівгідрату сульфату кальцію) або інших матеріалів, що схоплюються, таких як цемент. Термін, який використовується у цьому документі "по суті не містить" такого матеріалу, що схоплюється, означає, що композиція містить 0 мас. % відносно маси композиції або не містить такого матеріалу, що схоплюється, або містить неефективну чи незначну кількість такого матеріалу, що схоплюється. Прикладом неефективної кількості є кількість нижче порогової кількості для досягнення передбачуваного призначення застосування такого матеріалу, що схоплюється, як зрозуміло фахівцям в цій області техніки. Незначна кількість може становити, наприклад, приблизно 10 % або менше, приблизно 5 % або менше, приблизно 2 % або менше, приблизно 1 % або менше, приблизно 0,5 % або менше, або приблизно 0,1 % або менше, за масою композиції, залежно від інгредієнта, як зрозуміло фахівцям у цій області техніки. [0010] У деяких варіантах реалізації текстурна композиція впакована в сухій формі. У таких варіантах реалізації споживач повинен додати воду на місці проведення робіт, наприклад, на робочому місці. Так, деякі варіанти реалізації даного винаходу впаковані по суті без води. Фахівцям у цій області техніки зрозуміло, що « по суті без води" означає, що композиція впакована як "сухий продукт", що містить невелику кількість води або не містить води, так що для використання композиції на місці проведення робіт кінцевий споживач повинен додати воду до необхідної в'язкості. Наприклад, у деяких варіантах реалізації вміст води дорівнює нулю або становить кількість меншу, ніж приблизно 1 % за масою композиції. [0011] Проте мається на увазі, що деякі варіанти реалізації можуть містити воду з одержанням "готового" продукту, як зрозуміло фахівцям у цій області техніки. В таких готових продуктах за даним винаходом, вода міститься в кількості приблизно від 20 % приблизно до 60 % за масою вологої композиції, таке значення як приблизно від 25 % приблизно до 50 % за масою вологої композиції або приблизно від 30 % приблизно до 45 % за масою вологої композиції. У деяких варіантах реалізації включений стабілізатор в'язкості, такий як гідроксид магнію або подібний агент, наприклад, у варіантах реалізації заводського приготування, наприклад, у кількості приблизно від 0,01 % приблизно до 5,0 % відносно маси сухої композиції. Приготування (але не одержання складу) "сухих" або "готових" композицій за даним винаходом входить у рамки стандартних знань фахівців у цій області техніки. Сухий продукт одержують сухим змішуванням інгредієнтів у потрібному порядку, тоді як для "готового" продукту необхідно додати воду й виконати змішування перед його впакуванням, звичайно в герметичну тару для збереження продукту у вологій формі при транспортуванні й зберіганні. [0012] Текстурну композицію за даним винаходом складають так, що при додаванні води її в'язкість забезпечує відповідну можливість обробки. Наприклад, в'язкість вологої текстурної композиції вибирають так, щоб забезпечувати можливість одержання необхідного естетичного зовнішнього вигляду, зокрема, залежно від способу нанесення, як описано в цьому документі. В'язкість може бути, наприклад, такою, як перераховано нижче в Таблиці 1. У цій таблиці "Х" є діапазоном "приблизно від [відповідного значення в першому рядку] приблизно до [відповідного значення в першому стовпчику]». Для простоти викладу слід розуміти, що кожне значення є вказаним значенням з модифікатором "приблизно". Представлені одиниці є одиницями Брабендера, як обговорюється нижче. Наприклад, перший "Х" є діапазоном "приблизно від 150 одиниць Брабендера приблизно до 200 одиниць Брабендера". 2 UA 114910 C2 Таблиця 1 150 200 250 300 350 400 450 500 600 200 X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X 800 40 X 700 35 X 600 30 X 500 25 X 450 20 X 400 15 X 350 10 X 300 5 X 250 X X X X X X X X X 700 X Таким чином, в'язкість може мати значення в діапазоні між і включаючи будь-які вищезгадані кінці інтервалів. Готові композиції можуть бути впаковані у вигляді продукту з в'язкістю, рівній верхній межі діапазону, при цьому подальше розведення водою при необхідності виконує споживач. Наприклад, у деяких варіантах реалізації готові композиції можуть мати в'язкість більшу, ніж приблизно 450 одиниць Брабендера, наприклад, приблизно від 450 приблизно до 800 одиниць Брабендера, приблизно від 500 приблизно до 800 одиниць Брабендера або приблизно від 500 приблизно до 600 одиниць Брабендера. [0013] Одиниці Брабендера відомі фахівцям у цій області техніки. Наприклад, коротко, може бути використаний віскозиметр К.В. Брабендера, наприклад, Visco-Corder®, у якому для динамічного виміру використовують реактивний крутний момент. Visco-Corder® є у продажу в компанії C.W. Brabender Instruments, Inc., Хакенсак, штат Нью-Джерсі. Слід зазначити, що за визначенням, представленим в цьому документі, одиниці Брабендера вимірюють за допомогою 3 пробірки для зразків розміром 8 рідких унцій (≈ 240 см ) з 250 см-г картриджем при швидкості обертання 75 об./хв., як описано в керівництві з використання товару Brabender для ViscoCorder® (5M/10-79/№79/13), включеному в цей документ за допомогою посилання. Для сухого змішування продукту використовують вузьку лопатку "В" у формі подвійного прапорця, тоді як стрижневу лопатку "А" використовують для продукту заводського приготування в товарній упаковці, який зазвичай в'язкіший, хоча лопатка типу "В" може бути використана при подальшому розведенні продукту заводського приготування. Фахівцям у цій області зрозуміло також, що одиниці Брабендера можуть бути перетворені в інші одиниці виміру в'язкості, такі як сантипуази або одиниці Кребса, як описано в цьому документі. [0014] Текстурні композиції даного винаходу можуть бути використані для приховання недоліків і/або створення при необхідності декоративної обробки на підкладці. Підкладка може бути будь-якою відповідною підкладкою, такою як, наприклад, вся або частина поверхні стінової плити, гіпсокартону, бетонної стіни або стелі. Текстурна композиція може бути нанесена так, що отримана поверхня буде гладкою або шорсткуватою, і в деяких варіантах реалізації вона може бути використана для створення тривимірної поверхні. Наприклад, у деяких варіантах реалізації шовний герметик окремо наносять на шви між двома частинами стінової плити для заповнення порожнеч і/або поверх голівок гвинтів або цвяхів. Текстурна композиція може бути нанесена поверх отриманого контуру шовного герметика з отриманням естетично приємної поверхні, при необхідності для приховання поверхні шовного герметика й інших недоліків, що прикриваються. В якості іншого прикладу, в деяких варіантах реалізації текстурна композиція може бути використана для отримання акустичної або зернистої поверхні, такої як для стель. [0015] Спосіб нанесення може варіюватися, наприклад, залежно від необхідного декоративного або естетичного зовнішнього вигляду. Як правило, необхідне нанесення здійснюють таким чином, що текстурна композиція достатньо прилипає до підкладки, але не має на увазі розтікання та гарячого й холодного зв'язування, необхідного в інших продуктах, таких як шовні герметики. Наприклад, в деяких варіантах реалізації текстурну композицію наносять розбризкуванням, яке слід розуміти як ефективний спосіб нанесення, що вимагає 3 UA 114910 C2 5 10 15 20 25 30 35 40 45 50 55 60 менших трудовитрат. У деяких варіантах реалізації в'язкість складів, які можна наносити розбризкуванням, зазвичай нижче, ніж в'язкість складів, призначених для нанесення іншим способом (наприклад, приблизно від 150 приблизно до 300 одиниць Брабендера, таке значення як приблизно від 175 приблизно до 300 одиниць Брабендера, приблизно від 175 приблизно до 275 одиниць Брабендера, приблизно від 175 приблизно до 250 одиниць Брабендера, приблизно від 175 приблизно до 225 одиниць Брабендера, приблизно від 175 приблизно до 200 одиниць Брабендера, приблизно від 200 приблизно до 300 одиниць Брабендера, приблизно від 200 приблизно до 275 одиниць Брабендера, приблизно від 200 приблизно до 250 одиниць Брабендера, приблизно від 200 приблизно до 225 одиниць Брабендера, приблизно від 225 приблизно до 300 одиниць Брабендера, приблизно від 225 приблизно до 275 одиниць Брабендера, приблизно від 225 приблизно до 250 одиниць Брабендера, приблизно від 250 приблизно до 300 одиниць Брабендера, приблизно від 250 приблизно до 275 одиниць Брабендера або приблизно від 275 приблизно до 300 одиниць Брабендера). Маються на увазі також інші значення в'язкості, описані в цьому документі. [0016] Інші способи нанесення включають торцювання, наприклад, за допомогою малярного пензля, з отриманням необхідного малюнка, такого як декоративний зовнішній вигляд, що має крапки, плями або тому подібні. У деяких варіантах реалізації може бути використана техніка прикочування, наприклад, за допомогою валика для фарбування. У деяких варіантах реалізації при використанні цих способів нанесення в'язкість композиції може бути такою ж, як значення в'язкості, перераховані для розбризкуваних складів, або в інших діапазонах, описаних у цьому документі. Наприклад, у деяких варіантах реалізації, наприклад, якщо способом нанесення є торцювання, може знадобитися в'язкіша текстурна композиція, така як композиція з в'язкістю більш, ніж приблизно 300 одиниць Брабендера в діапазонах, представлених у цьому документі. [0017] Необхідний мінерал відповідно до варіантів реалізації даного винаходу твердіє при висушуванні й не є матеріалом, що схоплюється, таким як кальцинований гіпс, цемент або інші матеріали, що гідравлічно схоплюються. У варіантах реалізації даного винаходу необхідний карбонат кальцію й/або нерозчинний ангідрит сульфату кальцію, оскільки вони є щільними, інертними, матеріалами, що не схоплюються, які можуть бути включені в текстурну композицію в якості мінералу. Мінерал, що не схоплюється, міститься в потрібній кількості для надання структури композиції (наприклад, приблизно від 30 % приблизно до 95 % за масою композиції). Наприклад, у деяких варіантах реалізації композиція містить менш, ніж приблизно 50 % за масою мінералу, що не схоплюється (наприклад, приблизно від 30 % приблизно до 50 % за масою, приблизно від 30 % приблизно до 45 % за масою або приблизно від 30 % приблизно до 40 % за масою), як у разі (випадку) розбризкуваних композицій. У інших варіантах реалізації мінерал, що не схоплюється, такий як карбонат кальцію та/або нерозчинний ангідрит сульфату кальцію, міститься в кількості щонайменше приблизно 50 % за масою. Наприклад, у варіантах реалізації даного винаходу мінерал, що не схоплюється, міститься в кількості приблизно від 50 % приблизно до 95 % за масою композиції, таке значення як приблизно від 65 % приблизно до 95 % за масою композиції, кількість приблизно від 70 % приблизно за масою композиції, кількість приблизно від 70 % приблизно до 85 % за масою композиції від 70 % приблизно до 85 % за масою композиції, кількість приблизно від 70 % приблизно до 80 % по масі композиції, кількість приблизно від 75 % приблизно до 95 % за масою композиції, кількість приблизно від 75 % приблизно до 90 % за масою композиції, кількість приблизно від 75 % приблизно до 85 % за масою композиції, кількість приблизно від 80 % приблизно до 95 % за масою композиції або кількість приблизно від 80 % приблизно до 90 % за масою композиції. [0018] Карбонат кальцію, нерозчинний ангідрит сульфату кальцію й інші інертні матеріали, що не схоплюються, у водній суміші частенько самі по собі не утворюють розбризкуваний або придатний для обробки матеріал. У композицію включають надпоглинаючий полімер за даним винаходом для утримування води, так щоб цю композицію можна було розбризкувати або іншим способом наносити й обробляти, наприклад, за допомогою валика, торцюванням і так далі. Крім того, надпоглинаючий полімер також посилює зв'язуючі властивості, забезпечуючи можливість прилипання матеріалу до поверхні підкладки. Дивно й несподівано, надпоглинаючий полімер за даним винаходом застосовний в якості водоутримуючого агента, одночасно знижуючи захоплення повітря в композицію й рухливість вологої композиції при її нанесенні. Переважно, надпоглинаючий полімер відповідно до варіантів реалізації даного винаходу може бути використаний для заміни або зниження використання целюлозного загусника. В деяких варіантах реалізації надпоглинаючий полімер може поглинати щонайменше приблизно в 50 разів більше власної маси. Наприклад, у різних варіантах реалізації надпоглинаючий полімер може поглинати приблизно від 50 приблизно до 800 разів більше власної маси, приблизно від 100 приблизно до 700 разів більше власної маси, приблизно від 150 приблизно до 600 разів 4 UA 114910 C2 5 10 15 20 25 30 35 40 45 50 55 60 більше власної маси, приблизно від 150 приблизно до 500 разів більше власної маси, приблизно від 150 приблизно до 400 разів більше власної маси, приблизно від 150 приблизно до 300 разів більше власної маси, приблизно від 150 приблизно до 250 разів більше власної маси, приблизно від 200 приблизно до 400 разів більше власної маси, приблизно від 200 приблизно до 350 разів більше власної маси, приблизно від 200 приблизно до 300 разів більше власної маси, приблизно від 200 приблизно до 250 разів більше власної маси, приблизно від 250 приблизно до 350 разів більше власної маси або приблизно від 250 приблизно до 300 разів більше власної маси. В деяких варіантах реалізації виключені надпоглинаючі полімери, які мають менші співвідношення абсорбції відносно власної маси. Наприклад, у деяких варіантах реалізації виключені надпоглинаючі полімери, які поглинають менш, ніж приблизно в 15 разів більше власної маси, менш, ніж приблизно в 25 разів більше власної маси, менш, ніж приблизно в 35 разів більше власної маси або менш, ніж приблизно в 50 разів більше власної маси. [0019] В деяких варіантах реалізації вибирають надпоглинаючий полімер, який має дуже дрібний середній розмір частинок, такий як приблизно 250 мікронів (в діаметрі) або менш. У деяких варіантах реалізації середній розмір частинок становить приблизно 200 мікронів або менш, приблизно 175 мікронів або менш, приблизно 150 мікронів або менш, приблизно 100 мікронів або менш, чи приблизно 75 мікронів або менш, як, наприклад, наступні діапазони в різних варіантах реалізації: приблизно від 50 мікронів приблизно до 75 мікронів, приблизно від 50 мікронів приблизно до 100 мікронів, приблизно від 50 мікронів приблизно до 150 мікронів, приблизно від 50 мікронів приблизно до 200 мікронів, приблизно від 50 мікронів приблизно до 250 мікронів, приблизно від 70 мікронів приблизно до 80 мікронів, приблизно від 70 мікронів приблизно до 100 мікронів, приблизно від 70 мікронів приблизно до 150 мікронів, приблизно від 70 мікронів приблизно до 200 мікронів, приблизно від 70 мікронів приблизно до 250 мікронів, приблизно від про100 мікрон приблизно до 150 мікронів, приблизно від 100 мікронів приблизно до 200 мікронів, приблизно від 100 мікронів приблизно до 250 мікронів, приблизно від 150 мікронів приблизно до 200 мікронів, приблизно від 150 мікронів приблизно до 250 мікронів або приблизно від 200 мікронів приблизно до 250 мікронів. [0020] У деяких варіантах реалізації приблизно 98 % або, альтернативно, приблизно 99 % частинок проходить через сито з розміром гнізд приблизно від 60 приблизно до 300 меш, що зрозуміло фахівцям у цій області техніки. Наприклад, у різних варіантах реалізації даного винаходу приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 75 меш, приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 100 меш, приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 125 меш, приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 150 меш, приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 175 меш, приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 200 меш, приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 225 меш, приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 250 меш, приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 275 меш або приблизно 98 % частинок надпоглинаючого полімеру проходить через сито з розміром гнізд 300 меш. У деяких варіантах реалізації приблизно 99 % частинок проходить через кожне зі згаданих сит. [0021] Надпоглинаючий полімер вибирають так, щоб задовольняти необхідним властивостям, зазначеним у цьому документі. В деяких варіантах реалізації надпоглинаючий полімер отримують полімеризацією акрилової кислоти, змішаної з гідроксидом натрію, в присутності ініціатора з утворенням натрієвої кислоти поліакрилової кислоти. В деяких варіантах реалізації надпоглинаючий полімер отримують із поліакриламидного співполімеру, співполімеру етилену й малеїнового ангідриду, поперечно-зшитої карбоксиметилцелюлози, співполімерів полівінілового спирту, поперечно-зшитого поліетиленоксиду й співполімеру поліакрилонітрилу, прищепленого крохмалем. Наприклад, у деяких варіантах реалізації надпоглинаючий полімер представлений у формі поліакриламіду, прищепленого крохмалем. Одним із прикладів відповідного надпоглинаючого полімеру є Water Lock®, який є в продажу в компанії Grain Processing, Маскатін, штат Айова. [0022] Переважно, було виявлено, що надпоглинаючий полімер може бути використаний у відносно невеликих кількостях (наприклад, приблизно від 0,02 % приблизно до 5 % за масою композиції, така кількість як приблизно від 0,02 % приблизно до 2 %), при цьому все ще забезпечуючи досягнення необхідних властивостей, таких як водоутримування. У різних варіантах реалізації справжнього винаходу кількість надпоглинаючого полімеру може бути, наприклад, такою, як перераховано нижче в Таблиці 2. У цій таблиці "Х" являє собою діапазон 5 UA 114910 C2 5 "приблизно від [відповідного значення в першому рядку] приблизно до [відповідного значення в першому стовпчику]". Зазначені значення представляють відсоток відносно маси композиції. Для простоти викладу слід розуміти, що кожне значення є зазначеним значенням з модифікатором "приблизно". Наприклад, перший "Х" є діапазоном "приблизно від 0,02 % за масою композиції приблизно до 0,035 % за масою композиції". Таблиця 2 0,02 0,035 0,1 0,5 0,75 1 1,25 1,5 1,75 2 2,25 2,5 2,75 3 0,035 X X X X X X X X X X X X X X X X X X X X X X 1,75 X X X X X X X X 2 X X X X X X X X X 2,25 X X X X X X X X X X 2,5 X X X X X X X X X X X 2,75 X X X X X X X X X X X X 3 X X X X X X X X X X X X X 4 X X X X X X X X X X X X X X 5 35 X 1,5 30 X 1,25 25 X 1 20 X 0,75 15 X 0,5 10 X 0,1 X X X X X X X X X X X X X X 4 X Отже, кількість надпоглинаючого полімеру може перебувати в діапазоні між і включаючи будь-які вищезгадані межі інтервалів. [0023] Як відзначено, дивно й несподівано було виявлено, що текстурна композиція зі надпоглинаючим полімером має необхідну властивість водоутримування, але значно менше схильна до захоплення повітря, ніж звичайні склади, що містять целюлозний загусник. За рахунок зниження захоплення повітря суттєво зменшується або виключається небажане утворення точкових отворів у нанесеному продукті. Крім того, з даного винаходу було виявлено, що в той час як целюлозні загусники обумовлюють небажану рухливість і розтікання складу й можуть викликати небажане стікання (наприклад, під дією сили тяжіння), надпоглинаючий полімер забезпечує одержання набагато зручнішої в роботі композиції зі зниженою рухливістю, оскільки зазначена композиція менш схильна до розтікання або стікання. Більше того, з текстурними композиціями із надпоглинаючим полімером відповідно до варіантів реалізації даного винаходу легше працювати, оскільки такий матеріал менш липкий і простіше змивається з рук та інструментів, особливо в порівнянні зі звичайними складами, що містять целюлозний загусник. [0024] Відповідно, деякі варіанти реалізації даного винаходу переважно забезпечують можливість виключення або зменшення кількості деяких добавок. Наприклад, зазначена композиція дозволяє знизити кількість або виключити целюлозний загусник. Приклади типів целюлозного загусника включають, наприклад, олігосахарид, полісахарид, ефір целюлози, целюлозну камедь, метилцелюлозу, гідроксиетилцелюлозу, гідроксиетилметилцелюлозу, декстран, карбоксиметилдекстран, декстран-сульфонатну сіль, хітозан, ксантанову камедь, карбоксиметилцелюлозу або її сіль, карагенан, гідроксиетилгідроксипропілцелюлозу, етилгідроксиетилцелюлозу, гідроксипропілметилцелюлозу й метилгідроксипропілцелюлозу (наприклад, Bermocoll, Akzo Nobel). Використовуваний у цьому документі термін "по суті не містить" целюлозного загусника означає, що композиція містить 0 мас. % відносно маси композиції або не містить целюлозного загусника, або містить неефективну чи незначну кількість целюлозного загусника. Прикладом неефективної кількості є кількість нижче порогової кількості для досягнення передбачуваного призначення застосування целюлозного загусника, як зрозуміло фахівцям у цій області. Незначна кількість може становити, наприклад, приблизно 6 UA 114910 C2 5 10 15 20 25 30 35 40 45 50 55 60 0,1 % або менш, приблизно 0,05 % або менш, приблизно 0,01 % або менш, приблизно 0,005 % або менш, чи приблизно 0,001 % або менш, відносно маси композиції, залежно від інгредієнта, як зрозуміло фахівцям у цій області техніки. [0025] Так само, в деяких варіантах реалізації може бути знижений вміст або виключене застосування піногасника, оскільки використання надпоглинаючого полімеру й зниження вмісту або виключення целюлозного загусника зменшує або виключає можливі проблеми із захопленням повітря, тому що піногасник звичайно включають для зменшення захоплення повітря. Використовуваний у цьому документі термін « по суті не містить" піногасника означає, що композиція містить 0 мас. % відносно маси композиції або не містить піногасника, або містить неефективну чи незначну кількість піногасника. Прикладом неефективної кількості є кількість нижче порогової кількості для досягнення передбачуваного призначення застосування піногасника, як зрозуміло фахівцям у цій області. Незначна кількість може становити, наприклад, приблизно 0,01 % або менш, приблизно 0,005 % або менш, чи приблизно 0,001 % або менш, за масою композиції, залежно від інгредієнта, як зрозуміло фахівцям у цій області техніки. Однак, якщо це необхідно в деяких варіантах реалізації, у текстурну композицію може бути включений піногасник (наприклад, Foamaster). При його наявності, піногасник може міститися, наприклад, у кількості приблизно від 0,01 % приблизно до 5 %, таке значення як приблизно від 0,015 % приблизно до 0,05 % за масою композиції. [0026] У деяких варіантах реалізації текстурної композиції необов'язково може бути включена глина. Приклади відповідних глин включають каолінову глину й атапульгітову глину. Глина може бути доцільною в деяких варіантах реалізації для поліпшення здатності композиції до обробки, наприклад, за рахунок поліпшення консистенції композиції при додаванні води, що сприяє втриманню частинок у суспензії в зваженому стані. Каолінова глина має також ту додаткову перевагу, що вона є барвником для поліпшення білого кольору, що може бути використана при маскуванні недоліків нанесення шовних герметиків. При її наявності, глина може міститися в кількості приблизно від 1 % за масою композиції приблизно до 20 % за масою композиції, таке значення як приблизно від 1 % за масою композиції приблизно до 15 % за масою композиції. У деяких варіантах реалізації композиція по суті не містить глини, такої як каолінова глина або атапульгітова глина (наприклад, Minugel). Використовуваний у цьому документі термін « по суті не містить" глини означає, що композиція містить 0 мас. % відносно маси композиції або не містить глини, або містить неефективну чи незначну кількість глини. Прикладом неефективної кількості є кількість нижче порогової кількості для досягнення передбачуваного призначення застосування глини, як зрозуміло фахівцям у цій області. Незначна кількість може становити, наприклад, приблизно 1 % або менш, приблизно 0,5 % або менш, приблизно 0,1 % або менш, приблизно 0,5 % або менш, приблизно 0,01 % або менш, приблизно 0,005 % або менш, чи приблизно 0,001 % або менш, за масою композиції, залежно від інгредієнта, як зрозуміло фахівцям у цій області техніки. [0027] У деяких варіантах реалізації в композицію може бути включений крохмаль. Крохмаль може бути використаний для збільшення єднальної (зв'язуючої) здатності композиції при додаванні води. Отже, крохмаль може поліпшувати нанесення текстурної композиції за рахунок забезпечення, при необхідності, більш відповідного прилипання композиції до субстрату. Крохмалі не класифікуються як целюлозні загусники за даним винаходу. [0028] Відповідний крохмаль вибирають на основі його здатності посилювати зв'язування. Приклади відповідних джерел крохмалю включають кукурудзяний крохмаль, картопляний крохмаль або пшеничний крохмаль. В деяких варіантах реалізації крохмаль містить желатинізований крохмаль, кислотно-модифікований крохмаль або алкілований крохмаль, наприклад, етильований або пропіленований крохмаль. Наприклад, желатинізований крохмаль відповідно до варіантів реалізації даного винаходу може бути желатинізованим пшеничним крохмалем (наприклад, Paygel 290 виробництва Archer Daniels Midland), включаючи нативний пшеничний крохмаль (наприклад, Pregel 10 виробництва MGP Ingredients, Inc.) або модифікований пшеничний крохмаль (наприклад, Pregel Adhere 2000 виробництва MGP Ingredients, Inc.). Можуть бути використані інші, альтернативні крохмалі. Наприклад, у деяких варіантах реалізації крохмаль може бути розчинним у холодній воді, як, наприклад, алкілований крохмаль, такий як гідроксиетильований крохмаль зубоподібної кукурудзи (Staramic 747 виробництва AE Stanley), гідроксипропільований поперечно-зшитий крохмаль зубоподібної кукурудзи (наприклад, Staramic 105 виробництва AE Stanley), гідроксипропільований поперечнозшитий крохмаль воскоподібної кукурудзи (наприклад, Starpol 136 виробництва AE Stanley) або модифікований картопляний крохмаль (наприклад, Emcol UK-N виробництва Emsland Group). [0029] За його наявності, крохмаль може міститися в кількості приблизно від 0,5 % за масою композиції приблизно до 10 % відносно маси композиції, таке значення як приблизно від 1 % за 7 UA 114910 C2 5 10 15 20 25 30 35 40 45 50 55 60 масою композиції приблизно до 4 % за масою композиції. У деяких варіантах реалізації композиція по суті не містить одного чи більше крохмалів (наприклад, ніяких). Використовуваний у цьому документі термін « по суті не містить" крохмалю означає, що композиція містить 0 мас. % відносно маси композиції або не містить крохмалю, або містить неефективну чи незначну кількість крохмалю. Прикладом неефективної кількості є кількість нижче порогової кількості для досягнення передбачуваного призначення застосування крохмалю, як зрозуміло фахівцям у цій області. Незначна кількість може становити, наприклад, приблизно 0,1 % або менш, приблизно 0,05 % або менш, приблизно 0,01 % або менш, приблизно 0,005 % або менш, або приблизно 0,001 % або менш, за масою композиції, залежно від інгредієнта, як зрозуміло фахівцям у цій області техніки. [0030] У деяких варіантах реалізації текстурна композиція може містити смолу. У деяких варіантах реалізації композиція по суті не містить смолянистого матеріалу. Смола може бути використана для поліпшення густоти композиції при додаванні води. Наприклад, смола може полегшувати розбризкування композиції в способах нанесення розбризкуванням. Приклади відповідних смол включають гуміарабік, альгінатну камедь, пектинову камедь і гуарову камедь (наприклад, Galactasol). При її наявності, смола може втримуватися в кількості приблизно від 0,03 % відносно маси композиції приблизно до 1 % відносно маси композиції, таке значення як приблизно від 0,03 % відносно маси композиції приблизно до 0,6 % відносно маси композиції. У деяких варіантах реалізації композиція по суті не містить смоли. Використовуваний у цьому документі термін "по суті не містить" смоли означає, що композиція містить 0 мас. % відносно маси композиції або не містить смоли, або містить неефективну чи незначну кількість смоли. Прикладом неефективної кількості є кількість нижче порогової кількості для досягнення передбачуваного призначення застосування смоли, як зрозуміло фахівцям у цій області. Незначна кількість може становити, наприклад, приблизно 0,01 % або менш, приблизно 0,005 % або менш, або приблизно 0,001 % або менш, відносно маси композиції, залежно від інгредієнта, як зрозуміло фахівцям у цій області техніки. [0031] При необхідності у текстурну композицію може бути необов'язково включений наповнювач, що не схоплюється. Наповнювач, за бажанням, може бути менш щільним, ніж карбонат кальцію. Слюда є одним з відповідних прикладів, оскільки вона має необхідну відносно низьку щільність і є відносно недорогим матеріалом. При його наявності, наповнювач може міститися в кількості приблизно від 1 % відносно маси композиції приблизно до 12 % відносно маси композиції, таке значення як приблизно від 2 % відносно маси композиції приблизно до 10 % відносно маси композиції. Мається на увазі також, що в деяких варіантах реалізації композиція по суті не містить наповнювача, такого як слюда. Використовуваний у цьому документі термін "по суті не містить" зазначеного наповнювача означає, що композиція містить 0 мас. % відносно маси композиції або не містить зазначеного наповнювача, або містить неефективну чи незначну кількість зазначеного наповнювача. Прикладом неефективної кількості є кількість, яка нижча порогової кількості для досягнення передбачуваного призначення застосування такого осідаючого матеріалу, як зрозуміло фахівцям у цій області. Незначна кількість може становити, наприклад, приблизно 1 % або менш, приблизно 0,5 % або менш, чи приблизно 0,1 % або менш, відносно маси композиції, залежно від інгредієнта, як зрозуміло фахівцям у цій області техніки. [0032] У деяких варіантах реалізації при необхідності може бути необов'язково включений біоцид. Відповідні біоциди відомі фахівцям у цій області техніки. Наприклад, Vancide (RT Vanderbilt) є прикладом відповідного біоциду. Біоцид може міститися в кількості приблизно від 0,006 % відносно маси композиції приблизно до 0,6 % за масою композиції. [0033] Так, в одному з варіантів реалізації композиція, така як текстурна композиція, містить карбонат кальцію й надпоглинаючий полімер, який може поглинати щонайменше приблизно в 50 разів більше власної маси й має розмір частинок приблизно 250 мікронів або менше, при цьому зазначена композиція по суті не містить осідаючого в'язкого матеріалу. [0034] В іншому варіанті реалізації надпоглинаючий полімер може поглинати приблизно від 50 приблизно до 800 разів більше власної маси. [0035] В іншому варіанті реалізації надпоглинаючий полімер може поглинати приблизно від 200 приблизно до 800 разів більше власної маси. [0036] В іншому варіанті реалізації надпоглинаючий полімер має розмір частинок приблизно 150 мікронів або менше. [0037] В іншому варіанті реалізації композиція має в'язкість приблизно від 200 приблизно до 400 одиниць Брабендера при додаванні води. [0038] В іншому варіанті реалізації надпоглинаючий полімер міститься в кількості приблизно від 0,02 % приблизно до 5 % відносно маси композиції. 8 UA 114910 C2 5 10 15 20 25 30 35 40 45 50 55 60 [0039] В іншому варіанті реалізації надпоглинаючий полімер одержують полімеризацією акрилової кислоти, змішаної з гідроксидом натрію, у присутності ініціатора з утворенням натрієвої кислоти поліакрилової кислоти. [0040] В іншому варіанті реалізації надпоглинаючий полімер одержують із поліакриламідного співполімеру, співполімеру етилену й малеїнового ангідриду, поперечно-зшитої карбоксиметилцелюлози, співполімерів полівінілового спирту, поперечно-зшитого поліетиленоксиду й співполімеру поліакрилонітрилу, прищепленого крохмалем. [0041] В іншому варіанті реалізації композиція по суті не містить целюлозного загусника. [0042] В іншому варіанті реалізації композиція має знижений вміст целюлозного загусника. [0043] В іншому варіанті реалізації композиція по суті не містить олігосахариду, полісахариду, ефіру целюлози, целюлозної камеді, метилцелюлози, гідроксиетилцелюлози, гідроксиетилметилцелюлози, декстрану, карбоксиметилдекстрану, декстран-сульфонатної солі, хітозану, ксантанової камеді, карбоксиметилцелюлози або її солі, карагенану, гідроксиетилгідроксипропилцелюлози, етилгідроксиетилцелюлози, гідроксипропилметилцелюлози й метилгідроксипропилцелюлози. [0044] В іншому варіанті реалізації в композицію включений наповнювач, такий як слюда. [0045] В іншому варіанті реалізації може бути необов'язково включений стабілізатор в'язкості, такий як гідроксид магнію, як у випадку варіантів реалізації заводського приготування, які містять також воду. [0046] В іншому варіанті реалізації композиція містить біоцид. [0047] В іншому варіанті реалізації композиція містить глину (наприклад, атапульгіт або каолін), смолу (наприклад, гуміарабік, альгінатну камедь, пектинову камедь або гуарову камедь) і/або крохмаль, окремо чи в будь-якій комбінації. [0048] В іншому варіанті реалізації композиція містить желатинізований крохмаль, кислотномодифікований крохмаль або алкілований (наприклад, етильований або пропильований) крохмаль. [0049] В іншому варіанті реалізації композиція містить кукурудзяний крохмаль, картопляний крохмаль, пшеничний крохмаль, модифікований кукурудзяний крохмаль, желатинізований пшеничний крохмаль, нативний пшеничний крохмаль, модифікований пшеничний крохмаль, гідроксиетильований крохмаль зубоподібної кукурудзи, гідроксипропильований поперечнозшитий крохмаль зубоподібної кукурудзи, гідроксипропильований поперечно-зшитий крохмаль воскоподібної кукурудзи або модифікований картопляний крохмаль. [0050] В іншому варіанті реалізації композиція по суті не містить глини або має знижений вміст глини. [0051] В іншому варіанті реалізації композиція по суті не містить атапульгітової глини або каолінової глини, або має знижений вміст атапульгітової глини чи каолінової глини. [0052] В іншому варіанті реалізації композиція по суті не містить крохмалю й/або смоли, чи має знижений вміст крохмалю й/або смоли. [0053] В іншому варіанті реалізації композиція по суті не містить желатинізованого крохмалю, кислотно-модифікованого крохмалю й/або алкілованого (наприклад, етильованого або пропильованого) крохмалю. [0054] В іншому варіанті реалізації композиція по суті не містить одного або більше (наприклад, ніяких) з наступних крохмалів: кукурудзяний крохмаль, картопляний крохмаль, пшеничний крохмаль, модифікований кукурудзяний крохмаль, желатинізований пшеничний крохмаль, нативний пшеничний крохмаль, модифікований пшеничний крохмаль, гідроксиетильований крохмаль зубоподібної кукурудзи, гідроксипропильований поперечнозшитий крохмаль зубоподібної кукурудзи, гідроксипропильований поперечно-зшитий крохмаль воскоподібної кукурудзи або модифікований картопляний крохмаль. [0055] В іншому варіанті реалізації композиція по суті не містить гуміарабіка, альгінатної камеді, пектинової камеді й гуарової камеді або має знижений вміст гуміарабіку, альгінатної камеді, пектинової камеді й гуарової камеді. [0056] В іншому варіанті реалізації композиція додатково містить воду, як в упаковці продукту заводського приготування. [0057] В іншому варіанті реалізації композиція є текстурною композицією. [0058] В іншому варіанті реалізації текстурна композиція складається по суті з (a) карбонату кальцію, (b) надпоглинаючого полімеру, який може поглинати щонайменше приблизно в 50 разів більше власної маси й має розмір частинок приблизно 250 мікронів або менш, і (c) крохмалю. Карбонат кальцію може втримуватися, наприклад, у кількості приблизно від 30 % приблизно до 95 % щодо маси композиції. Надпоглинаючий полімер може міститися, наприклад, у кількості приблизно від 0,02 % приблизно до 5 % відносно маси композиції. У таких варіантах 9 UA 114910 C2 5 10 15 20 25 30 35 40 45 50 55 60 реалізації композиція виключає використання якої-небудь речовини, відмінної від вищезгаданого карбонату кальцію, надпоглинаючого полімеру й крохмалю, яка суттєво впливає на композицію даного винаходу (наприклад, речовини, яка демонструє целюлозне загустіння або ефект схоплювання при додаванні води). Таким чином, сполуки (з'єднання?), які можуть бути виключені з композиції, що складається по суті з карбонату кальцію, надпоглинаючого полімеру, який може поглинати щонайменше приблизно в 50 разів більше власної маси й має розмір частинок менш, ніж приблизно 250 мікронів, і крохмалю, включають матеріали, що схоплюються, такі як гемігідрат сульфату кальцію й цемент, а також целюлозний загусник. Сполуки, які не можуть бути виключені з текстурної композиції, що складається по суті з карбонату кальцію, надпоглинаючого полімеру, який може поглинати щонайменше в 50 разів більше власної маси й має розмір частинок приблизно 250 мікронів або менш, і крохмалю, є сполуками, які істотно не роблять істотного впливу на текстурну композицію, такі як піногасники, наповнювачі, такі як слюда, глини, смоли, консерванти, розчинники й інші добавки (наприклад, зв'язувальні речовини, спирти, біоциди, барвники), інші неосідаючі мінерали (наприклад, нерозчинний ангідрит сульфату кальцію), а також інші сполуки, які не проявляють ефект схоплювання або ефект целюлозного загустіння у вологій текстурній композиції. [0059] В іншому варіанті реалізації спосіб текстурування (остаточної обробки) підкладки включає нанесення на зазначену підкладку вологої композиції, що містить карбонат кальцію й надпоглинаючий полімер, який може поглинати щонайменше приблизно в 50 разів більше власної маси й має розмір частинок приблизно 250 мікронів або менше, при цьому зазначена композиція по суті не містить в'язкого матеріалу, що схоплюється, і забезпечення можливості висихання композиції на підкладці. [0060] В іншому варіанті реалізації підкладка представлена у формі стінової плити, гіпсокартону, бетонних стін або стелі. [0061] В іншому варіанті реалізації композицію наносять розбризкуванням. [0062] В іншому варіанті реалізації композицію наносять торцюванням. [0063] В іншому варіанті реалізації композицію наносять прикочуванням, наприклад, за допомогою валика для фарбування. [0064] В іншому варіанті реалізації композицію наносять малярською кистю. [0065] Слід зазначити, що вищевикладена інформація є лише прикладами варіантів реалізації. Інші ілюстративні варіанти реалізації зрозумілі із представленого в цьому документі опису. Фахівцям у цій області техніки зрозуміло також, що кожний із цих варіантів реалізації може бути використаний у різних комбінаціях з іншими варіантами реалізації, представленими в цьому документі. [0066] Наступні приклади додатково ілюструють даний винахід, але, звичайно, їх не слід тлумачити як яким-небудь чином обмежуючі його рамки. [0067] У представлених прикладах кількість піни в ємності для піногасіння означає відносну кількість піни, що утворювалась при промиванні змішувача водою. Швидкість знищення піни в посудині означає візуальну швидкість, з якою руйнується піна при промиванні змішувача водою. Кратери означають поверхневу деформацію крапель спрею при ударі текстурних бризок Стікання/розтікання означає схильність текстурних бризок до провисання й стікання. Грудки, гелеподібні кульки й зерна означають недисперговані частинки текстурної суміші, що осіли на окропленій поверхні. Виступ означає тривимірне визначення рельєфу або бризок між розбризканими краплями й основною фарбою. "Зовнішній вигляд" бризки означає візуальні характеристики крапель спрею. Розмір бризок означає відносний розмір крапель спрею. Роздавлений "зовнішній вигляд" означає візуальні характеристики бризок при невеликому сплощенні за допомогою лопатки. Рівномірність малюнка поверх шва означає загальний зовнішній вигляд розбризканої текстури, що має невеликі відхилення або, що не має таких. Твердість означає міцність зв'язку між нанесеною текстурою й поверхнею стіни. ПРИКЛАД 1 [0068] Цей приклад демонструє "сухий" склад текстурної композиції даного винаходу ("зразок 1"), а також дає порівняння властивостей зразка 1 відносно контрольної композиції сухого продукту TUF-TEX® виробництва USG (контрольний зразок 1), який містить целюлозний загусник і піногасник і не містить надпоглинаючий полімер. [0069] У цьому прикладі кінцевий вміст води означає загальну кількість води, необхідну для змішування текстури з необхідною в'язкістю. Кінцева в'язкість означає значення в'язкості текстури при змішуванні з необхідним співвідношенням води. [0070] У Таблиці 3А представлений склад зразка 1. Перераховані інгредієнти помістили в змішувач і змішали сухим способом. Представлені маси виражені в грамах, якщо не вказано інше. 10 UA 114910 C2 Таблиця 3А Інгредієнт Карбонат кальцію (Dolocron 4512A – Specialty Minerals) Карбонат кальцію (Picqua P-100 – Picqua) Каолінова глина (ASP 600 – BASF Corporation) Слюда (Слюда GIM – Georgia Industrial Minerals) Атапульгітова глина (Minugel FG – Active Minerals International, LLC) Надпоглинаючий полімер (Water Lock® SAP C-200 – Grain Processing Corporation) Пшеничний крохмаль (Genvis 200D – Archer Daniels Midland) Гуарова камедь (Galactasol 60H3FDS – Ashland Chemicals) біоцид, що консервує (Vancide MZ-96 – RT Vanderbilt) Загальна маса 5 Зразок 1 440,22 440,22 25,01 50,03 25,01 1,50 15,01 2,50 0,50 1000,00 [0071] У Таблиці 3В показане порівняння властивостей між контрольним зразком 1 й ілюстративним прикладом 1. Таблиця 3В містить дві шкали оцінок. Одна оціночна шкала представлена в наступному порядку: відсутність, нуль, сліди, невелике, помірне або істотне. Інша оціночна шкала має значення від 1 до 5, при цьому 5 - найкращий показник. Таблиця 3В Кінцевий зміст води Кінцева в'язкість (одиниці Брабендера) Кількість піни в ємності для піногасіння Швидкість знищення піни Кратери Розтікання / стікання Грудки, гелеподібні кульки, зерна Виступ "Зовнішній вигляд" бризки Розмір бризки Роздавлений "зовнішній вигляд" Рівномірність малюнка поверх шва Твердість 10 15 20 Контрольний зразок 1 775 195 Істотне Повільно Відсутність Істотне Відсутність 4 3 Великий 3 3 4 Зразок 1 795 190 Нуль Дуже швидко Сліди Нуль Відсутність 3,5 2,5 Середній 2,5 3,5 4 [0072] При додаванні води контрольний зразок був важким, клейким на дотик. Контрольний зразок 1 мав гарну плинність і містив пухирці повітря у водній суміші, погано змивався, мав значний вміст піни в ємності й демонстрував істотне розтікання. [0073] У цьому прикладі показана ефективність текстурної композиції, що містить надпоглинаючий полімер, у порівнянні з контрольним зразком. У зразку 1 виключений целюлозний загусник і піногасник, а також він містив знижену кількість глини й крохмалю. Для зразка 1 відзначене зменшення захоплення повітря при додаванні води, оскільки спостерігали меншу кількість повітряних пухирців. Для зразка 1 відзначене також зниження розтікання, у порівнянні з контрольним зразком. Також зразок 1 легко змивався, був "кремовим" і менш важким на дотик та був гладким і шовковистим. ПРИКЛАД 2 [0074] У цьому прикладі продемонстрований "готовий" склад текстурної композиції 2 даного винаходу ("зразок 2"), а також представлено порівняння властивостей між зразком 2 і 11 UA 114910 C2 5 контрольним зразком 2, який був продуктом заводського приготування TUF-TEX® виробництва USG. Контрольний зразок 2 містив целюлозний загусник і не містив надпоглинаючого полімеру. [0075] У зазначеному прикладі первинна в'язкість по Брабендеру (з використанням стрижневої лопатки "А") означає в'язкість "готового" текстурного продукту. Кінцева в'язкість по Брабендеру (з використанням вузької лопатки "В" у формі подвійного прапорця) означає в'язкість текстурного продукту при розведенні до необхідної консистенції для нанесення. [0076] В Таблиці 4А представлений склад зразка 2. Таблиця 4А Інгредієнт Карбонат кальцію (Hubercarb M200 – JM Huber Corporation) Атапульгітова глина (Minugel FG – Active Minerals International, LLC) Слюда (Слюда P80-F – USG) Пшеничний крохмаль (Genvis 200D – Archer Daniels Midland) Гуарова камедь (Galactasol 40H4FDS-1 – Ashland Chemicals) Сухий порошкоподібний полівініловий спирт (Celvol 205-S – Celanese) Надпоглинаючий полімер (Water Lock® SAP C-200 – Grain Processing Corporation) Гідроксид магнію Піногасник (Hi Mar D829 – Hi-Mar Specialty Chemicals) Піногасник (Hi Mar D827 – Hi-Mar Specialty Chemicals) Біоцид (Nuosept 91 – Ashland Specialty Ingredients) Вміст води Процентний вміст води Загальна маса 10 Зразок 2 6596,7 100,0 450,0 40,0 9,0 5,5 3,8 11,0 2,0 2,0 9,5 3267,6 31,13 % 10497,1 [0077] В Таблиці 4B показане порівняння властивостей між контрольним зразком 2 й ілюстративним прикладом 2. Таблиця 4B містить дві шкали оцінок. Одна оціночна шкала представлена в такому порядку: відсутність, нуль, сліди, невелика, помірне або істотне. Інша оціночна шкала має значення від 1 до 5, при цьому 5 - найкращий показник. Таблиця 4B Первинна в'язкість по Брабендеру Кінцева в'язкість по Брабендеру Кількість піни в ємності для піногасіння Швидкість знищення піни Кратери Розтікання / стікання Грудки, гелеподібні кульки, зерна Виступ "Зовнішній вигляд" бризки Розмір бризки Роздавлений "зовнішній вигляд" Рівномірність малюнка поверх шва Твердість Контрольний зразок 2 500 245 Невелика Дуже швидко Нуль Сліди Відсутність 3 3,5 Середній 4 3,5 3,5 12 Зразок 2 530 245 Сліди Дуже швидко Небагато Сліди Відсутність 3 3 Маленький 4 4 1,5 UA 114910 C2 5 10 15 20 25 30 35 40 [0078] У цьому прикладі показана ефективність текстурної композиції (зразок 2), що містить надпоглинаючий полімер, у порівнянні з контрольним зразком 2. Переважно, зразок 2 був придатним для застосування навіть при виключенні целюлозного загусника. У порівнянні з контрольним зразком 2, зразок 2 також переважно мав знижений вміст глини, слюди, крохмалю, гуарової камеді й піногасників. Контрольний зразок 2 був липкішим і важче змивався з рук і інструменту, ніж зразок 2. [0079] Слід зазначити, що масові відсотки, зазначені в тексті цього документу, засновані на масі сухої композиції (тобто до додавання води кінцевим споживачем або в композиції заводського приготування), якщо не вказано інше. [0080] Усі посилання, включаючи публікації, патентні заявки й патенти, цитовані в цьому документі, включені в цей документ за допомогою посилання в тому ж ступені, як начебто кожне посилання було окремо й спеціально зазначене як включене за допомогою посилання й було представлене в цьому документі в повному обсязі. [0081] Терміни в однині, використовувані в контексті опису даного винаходу (особливо в контексті наступної формули винаходу) слід тлумачити як, що включають однину й множину, якщо в цьому документі не вказано інше, або очевидно не спростовується контекстом. Терміни ", що включає", ", що має" і "утримуючий" слід тлумачити як не обмежуючі терміни (тобто, що означають "включаючи, але не обмежуючись цим"), якщо не зазначене інше. Перерахування діапазонів значень у цьому документі призначене лише для стислості окремого згадування кожного окремого значення, що входить у зазначений діапазон, якщо не вказано інше, і кожне окреме значення включене в цей опис, як начебто воно було спеціально перераховане в цьому документі. Всі способи, описані в цьому документі, можуть бути виконані в будь-якому підходящому порядку, якщо в цьому документі не вказано інше, або якщо очевидно не спростовується контекстом. Застосування будь-якого або всіх прикладів або ілюстративного формулювання (наприклад, "такий як"), представлених у цьому документі, призначене тільки для кращого висвітлення даного винаходу й не орієнтоване на обмеження рамок даного винаходу, якщо не заявлене інше. Ніякі формулювання цього опису не слід тлумачити як такі, що вказують на не заявлений елемент, який є істотним для здійснення даного винаходу. [0082] В цьому документі описані переважні варіанти реалізації даного винаходу, включаючи найкращий спосіб, відомий авторам винаходу для здійснення даного винаходу. Зміни цих переважних варіантів реалізації стануть зрозумілими фахівцям у цій області при прочитанні представленого вище опису. Автори даного винаходу очікують, що досвідчені фахівці здійснять такі варіації належним чином, і автори винаходу вважають, що даний винахід може бути здійснено на практиці іншим способом, ніж конкретно описаним в цьому документі. Відповідно, даний винахід включає всі модифікації й еквіваленти предмета обговорення, викладеного у формулі винаходу, прикладеної до цього документа, наскільки допускається застосовними правовими нормами. Крім того, будь-яка комбінація вищеописаних елементів у всіх їх можливих варіантах охоплена винаходом, якщо інше не вказано в цьому документі або явно не суперечить контексту. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Композиція, що містить: (a) мінерал, який не схоплюється, (b) надпоглинаючий полімер, який може поглинати щонайменше приблизно в 50 разів більше власної маси та має розмір частинок приблизно 250 мікронів або менше, при цьому зазначена композиція по суті не містить в'язкого матеріалу, що схоплюється. 2. Композиція за п. 1, яка відрізняється тим, що мінерал, який не схоплюється, є карбонатом кальцію. 3. Композиція за п. 1 або 2, яка відрізняється тим, що надпоглинаючий полімер має розмір частинок приблизно 150 мікронів або менше. 4. Композиція за будь-яким із пп. 1-3, яка відрізняється тим, що надпоглинаючий полімер може поглинати приблизно від 200 приблизно до 800 разів більше власної маси. 5. Композиція за будь-яким із пп. 1-4, яка відрізняється тим, що надпоглинаючий полімер міститься в кількості приблизно від 0,02 % приблизно до 5 % за масою композиції. 6. Композиція за будь-яким із пп. 1-5, яка відрізняється тим, що надпоглинаючий полімер одержують полімеризацією акрилової кислоти, змішаної з гідроксидом натрію, у присутності ініціатора з утворенням натрієвої кислоти поліакрилової кислоти. 13 UA 114910 C2 5 10 7. Композиція за будь-яким із пп. 1-6, яка відрізняється тим, що надпоглинаючий полімер одержують з поліакриламідного співполімеру, співполімеру етилену та малеїнового ангідриду, поперечнозшитої карбоксиметилцелюлози, співполімерів полівінілового спирту, поперечнозшитого поліетиленоксиду та співполімеру поліакрилонітрилу, прищепленого крохмалем. 8. Композиція за будь-яким із пп. 1-7, яка відрізняється тим, що зазначена композиція по суті не містить целюлозного загусника. 9. Композиція за будь-яким із пп. 1-8, яка відрізняється тим, що зазначена композиція додатково містить крохмаль. 10. Спосіб текстурування підкладки, який включає: (a) нанесення на підкладку вологої композиції за будь-яким із пп. 1-9; і (b) висушування композиції на підкладці в необхідному текстурованому вигляді. Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
