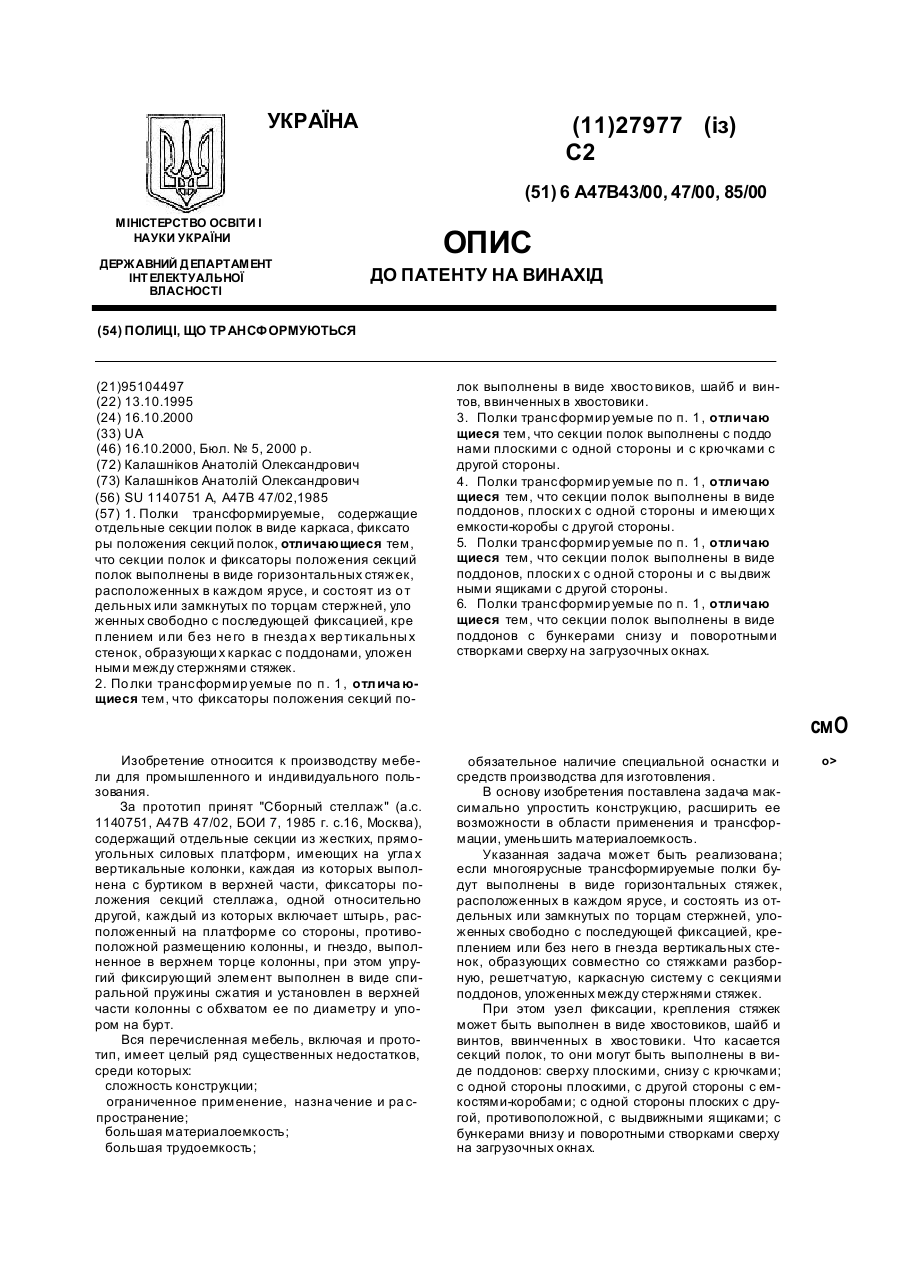

Полиці, що трансформуються

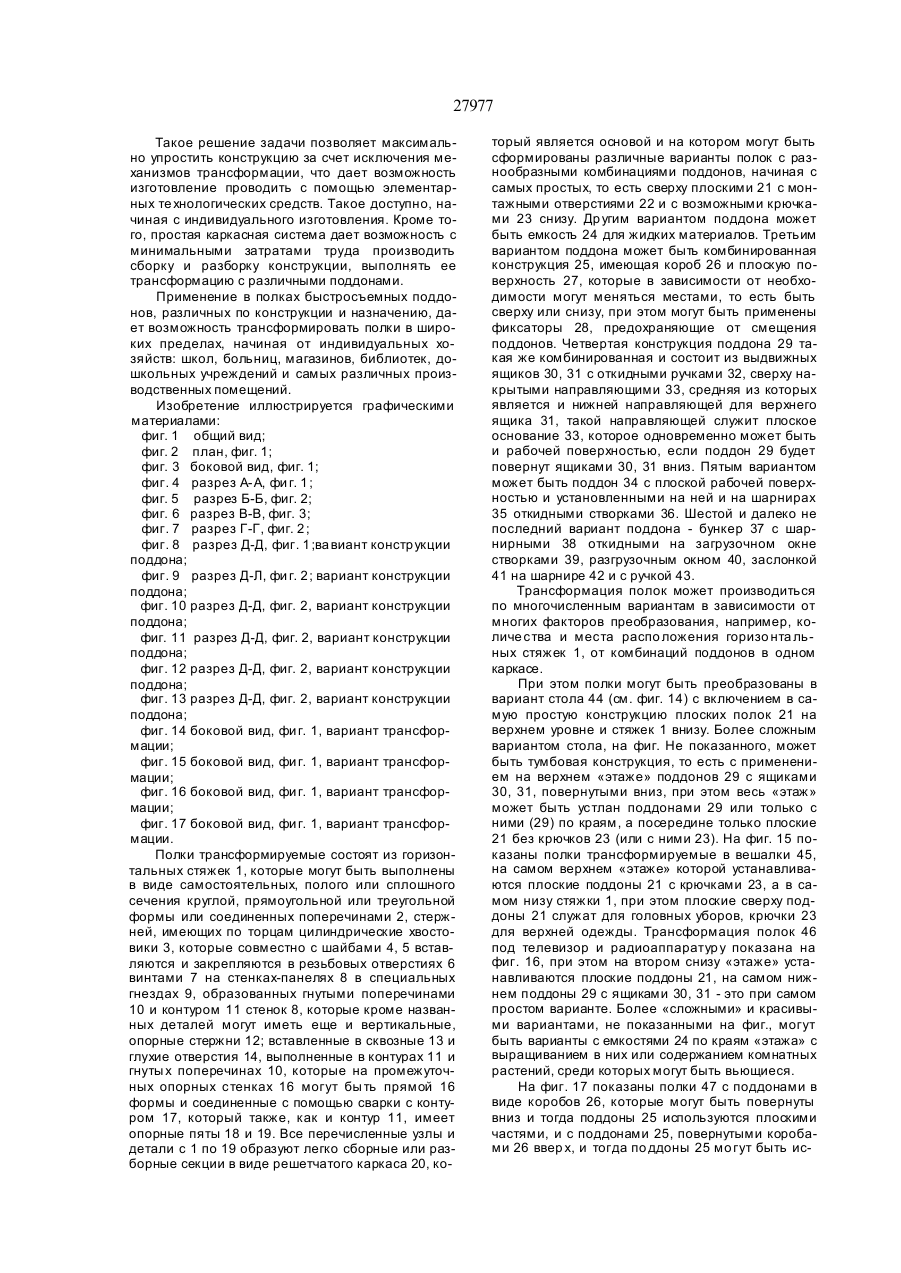

1. Полки трансформируемые, содержащие отдельные секции полок в виде каркаса, фиксато ры положения секций полок, отличающиеся тем, что секции полок и фиксаторы положения секций полок выполнены в виде горизонтальных стяжек, расположенных в каждом ярусе, и состоят из о т дельных или замкнутых по торцам стержней, уло женных свободно с последующей фиксацией, кре п лением и ли без не го в гнезда х вер тикальны х стенок, образующи х каркас с поддонами, уложен ными между стержнями стяжек. 2. По лки трансформир уемые по п . 1 , отл ича ющиеся тем, что фиксаторы положения секций по лок выполнены в виде хвостовиков, шайб и винтов, ввинченных в хвостовики. 3. Полки трансформир уемые по п. 1 , отличаю щиеся тем, что секции полок выполнены с поддо нами плоскими с одной стороны и с крючками с другой стороны. 4. Полки трансформир уемые по п. 1 , отличаю щиеся тем, что секции полок выполнены в виде поддонов, плоски х с одной стороны и имеющи х емкости-коробы с другой стороны. 5. Полки трансформир уемые по п. 1 , отличаю щиеся тем, что секции полок выполнены в виде поддонов, плоски х с о дной стороны и с вы движ ными ящиками с другой стороны. 6. Полки трансформир уемые по п. 1 , отличаю щиеся тем, что секции полок выполнены в виде поддонов с бункерами снизу и поворотными створками сверху на загрузочных окнах. смО Изобретение относится к производству мебели для промышленного и индивидуального пользования. За прототип принят "Сборный стеллаж" (а.с. 1140751, А47В 47/02, БОИ 7, 1985 г. с.16, Москва), содержащий отдельные секции из жестких, прямоугольных силовых платформ, имеющих на угла х вертикальные колонки, каждая из которых выполнена с буртиком в верхней части, фиксаторы положения секций стеллажа, одной относительно другой, каждый из которых включает штырь, расположенный на платформе со стороны, противоположной размещению колонны, и гнездо, выполненное в верхнем торце колонны, при этом упругий фиксирующий элемент выполнен в виде спиральной пружины сжатия и установлен в верхней части колонны с обхватом ее по диаметру и упором на бурт. Вся перечисленная мебель, включая и прототип, имеет целый ряд существенных недостатков, среди которых: сложность конструкции; ограниченное применение, назна чение и ра спространение; большая материалоемкость; большая трудоемкость; обязательное наличие специальной оснастки и средств производства для изготовления. В основу изобретения поставлена задача максимально упростить конструкцию, расширить ее возможности в области применения и трансформации, уменьшить материалоемкость. Указанная задача может быть реализована; если многоярусные трансформируемые полки будут выполнены в виде горизонтальных стяжек, расположенных в каждом ярусе, и состоять из отдельных или замкнутых по торцам стержней, уложенных свободно с последующей фиксацией, креплением или без него в гнезда вертикальных стенок, образующих совместно со стяжками разборную, решетчатую, каркасную систему с секциями поддонов, уложенных между стержнями стяжек. При этом узел фиксации, крепления стяжек может быть выполнен в виде хвостовиков, шайб и винтов, ввинченных в хвостовики. Что касается секций полок, то они могут быть выполнены в виде поддонов: сверху плоскими, снизу с крючками; с одной стороны плоскими, с другой стороны с емкостями-коробами; с одной стороны плоских с другой, противоположной, с выдвижными ящиками; с бункерами внизу и поворотными створками сверху на загрузочных окнах. о> 27977 Такое решение задачи позволяет максимально упростить конструкцию за счет исключения механизмов трансформации, что дает возможность изготовление проводить с помощью элементарных те хнологических средств. Такое доступно, начиная с индивидуального изготовления. Кроме того, простая каркасная система дает возможность с минимальными затратами труда производить сборку и разборку конструкции, выполнять ее трансформацию с различными поддонами. Применение в полках быстросъемных поддонов, различных по конструкции и назначению, дает возможность трансформировать полки в широких пределах, начиная от индивидуальных хозяйств: школ, больниц, магазинов, библиотек, дошкольных учреждений и самых различных производственных помещений. Изобретение иллюстрируется графическими материалами: фиг. 1 общий вид; фиг. 2 план, фиг. 1; фиг. 3 боковой вид, фиг. 1; фиг. 4 разрез А-А, фи г. 1 ; фиг. 5 разрез Б-Б, фиг. 2; фиг. 6 разрез В-В, фиг. 3; фиг. 7 разрез Г-Г, фиг. 2; фиг. 8 разрез Д-Д, фиг. 1 ;ва виант конструкции поддона; фиг. 9 разрез Д-Л, фи г. 2 ; вариант конструкции поддона; фиг. 10 разрез Д-Д, фиг. 2, вариант конструкции поддона; фиг. 11 разрез Д-Д, фиг. 2, вариант конструкции поддона; фиг. 12 разрез Д-Д, фиг. 2, вариант конструкции поддона; фиг. 13 разрез Д-Д, фиг. 2, вариант конструкции поддона; фиг. 14 боковой вид, фи г. 1, вариант трансформации; фиг. 15 боковой вид, фи г. 1, вариант трансформации; фиг. 16 боковой вид, фи г. 1, вариант трансформации; фиг. 17 боковой вид, фи г. 1, вариант трансформации. Полки трансформируемые состоят из горизонтальных стяжек 1, которые могут быть выполнены в виде самостоятельных, полого или сплошного сечения круглой, прямоугольной или треугольной формы или соединенных поперечинами 2, стержней, имеющих по торцам цилиндрические хвостовики 3, которые совместно с шайбами 4, 5 вставляются и закрепляются в резьбовых отверстиях 6 винтами 7 на стенках-панелях 8 в специальных гнездах 9, образованных гнутыми поперечинами 10 и контуром 11 стенок 8, которые кроме названных деталей могут иметь еще и вертикальные, опорные стержни 12; вставленные в сквозные 13 и глухие отверстия 14, выполненные в контурах 11 и гнуты х поперечинах 10, которые на промежуточных опорных стенках 16 могут бы ть прямой 16 формы и соединенные с помощью сварки с контуром 17, который также, как и контур 11, имеет опорные пяты 18 и 19. Все перечисленные узлы и детали с 1 по 19 образуют легко сборные или разборные секции в виде решетчатого каркаса 20, ко торый является основой и на котором могут быть сформированы различные варианты полок с разнообразными комбинациями поддонов, начиная с самых простых, то есть сверху плоскими 21 с монтажными отверстиями 22 и с возможными крючками 23 снизу. Др угим вариантом поддона может быть емкость 24 для жидких материалов. Третьим вариантом поддона может быть комбинированная конструкция 25, имеющая короб 26 и плоскую поверхность 27, которые в зависимости от необходимости могут меняться местами, то есть быть сверху или снизу, при этом могут быть применены фиксаторы 28, предохраняющие от смещения поддонов. Четвертая конструкция поддона 29 такая же комбинированная и состоит из выдвижных ящиков 30, 31 с откидными ручками 32, сверху накрытыми направляющими 33, средняя из которых является и нижней направляющей для верхнего ящика 31, такой направляющей служит плоское основание 33, которое одновременно может быть и рабочей поверхностью, если поддон 29 будет повернут ящиками 30, 31 вниз. Пятым вариантом может быть поддон 34 с плоской рабочей поверхностью и установленными на ней и на шарнирах 35 откидными створками 36. Шестой и далеко не последний вариант поддона - бункер 37 с шарнирными 38 откидными на загрузочном окне створками 39, разгрузочным окном 40, заслонкой 41 на шарнире 42 и с ручкой 43. Трансформация полок может производиться по многочисленным вариантам в зависимости от многих факторов преобразования, например, количе ства и места распо ложения горизо нта льных стяжек 1, от комбинаций поддонов в одном каркасе. При этом полки могут быть преобразованы в вариант стола 44 (см. фиг. 14) с включением в самую простую конструкцию плоских полок 21 на верхнем уровне и стяжек 1 внизу. Более сложным вариантом стола, на фиг. Не показанного, может быть тумбовая конструкция, то есть с применением на верхнем «этаже» поддонов 29 с ящиками 30, 31, повернутыми вниз, при этом весь «этаж» может быть устлан поддонами 29 или только с ними (29) по краям, а посередине только плоские 21 без крючков 23 (или с ними 23). На фиг. 15 показаны полки трансформируемые в вешалки 45, на самом верхнем «этаже» которой устанавливаются плоские поддоны 21 с крючками 23, а в самом низу стяжки 1, при этом плоские сверху поддоны 21 служат для головных уборов, крючки 23 для верхней одежды. Трансформация полок 46 под телевизор и радиоаппаратур у показана на фиг. 16, при этом на втором снизу «этаже» устанавливаются плоские поддоны 21, на самом нижнем поддоны 29 с ящиками 30, 31 - это при самом простом варианте. Более «сложными» и красивыми вариантами, не показанными на фиг., могут быть варианты с емкостями 24 по краям «этажа» с выращиванием в них или содержанием комнатных растений, среди которых могут быть вьющиеся. На фиг. 17 показаны полки 47 с поддонами в виде коробов 26, которые могут быть повернуты вниз и тогда поддоны 25 используются плоскими частями, и с поддонами 25, повернутыми коробами 26 ввер х, и тогда по ддоны 25 мо гут быть ис 27977 Такое решение задачи позволяет максимально упростить конструкцию за счет исключения механизмов трансформации, что дает возможность изготовление проводить с помощью элементарных те хнологических средств. Такое доступно, начиная с индивидуального изготовления. Кроме того, простая каркасная система дает возможность с минимальными затратами труда производить сборку и разборку конструкции, выполнять ее трансформацию с различными поддонами. Применение в полках быстросъемных поддонов, различных по конструкции и назначению, дает возможность трансформировать полки в широких пределах, начиная от индивидуальных хозяйств: школ, больниц, магазинов, библиотек, дошкольных учреждений и самых различных производственных помещений. Изобретение иллюстрируется графическими материалами: фиг. 1 общий вид; фиг. 2 план, фиг. 1; фиг. 3 боковой вид, фиг. 1; фиг. 4 разрез А-А, фи г. 1 ; фиг. 5 разрез Б-Б, фиг. 2; фиг. 6 разрез В-В, фиг. 3; фиг. 7 разрез Г-Г, фиг. 2; фиг. 8 разрез Д-Д, фиг. 1 ;ва виант конструкции поддона; фиг. 9 разрез Д-Л, фи г. 2 ; вариант конструкции поддона; фиг. 10 разрез Д-Д, фиг. 2, вариант конструкции поддона; фиг. 11 разрез Д-Д, фиг. 2, вариант конструкции поддона; фиг. 12 разрез Д-Д, фиг. 2, вариант конструкции поддона; фиг. 13 разрез Д-Д, фиг. 2, вариант конструкции поддона; фиг. 14 боковой вид, фи г. 1, вариант трансформации; фиг. 15 боковой вид, фи г. 1, вариант трансформации; фиг. 16 боковой вид, фи г. 1, вариант трансформации; фиг. 17 боковой вид, фи г. 1, вариант трансформации. Полки трансформируемые состоят из горизонтальных стяжек 1, которые могут быть выполнены в виде самостоятельных, полого или сплошного сечения круглой, прямоугольной или треугольной формы или соединенных поперечинами 2, стержней, имеющих по торцам цилиндрические хвостовики 3, которые совместно с шайбами 4, 5 вставляются и закрепляются в резьбовых отверстиях 6 винтами 7 на стенках-панелях 8 в специальных гнездах 9, образованных гнутыми поперечинами 10 и контуром 11 стенок 8, которые кроме названных деталей могут иметь еще и вертикальные, опорные стержни 12; вставленные в сквозные 13 и глухие отверстия 14, выполненные в контурах 11 и гнуты х поперечинах 10, которые на промежуточных опорных стенках 16 могут бы ть прямой 16 формы и соединенные с помощью сварки с контуром 17, который также, как и контур 11, имеет опорные пяты 18 и 19. Все перечисленные узлы и детали с 1 по 19 образуют легко сборные или разборные секции в виде решетчатого каркаса 20, ко торый является основой и на котором могут быть сформированы различные варианты полок с разнообразными комбинациями поддонов, начиная с самых простых, то есть сверху плоскими 21 с монтажными отверстиями 22 и с возможными крючками 23 снизу. Др угим вариантом поддона может быть емкость 24 для жидких материалов. Третьим вариантом поддона может быть комбинированная конструкция 25, имеющая короб 26 и плоскую поверхность 27, которые в зависимости от необходимости могут меняться местами, то есть быть сверху или снизу, при этом могут быть применены фиксаторы 28, предохраняющие от смещения поддонов. Четвертая конструкция поддона 29 такая же комбинированная и состоит из выдвижных ящиков 30, 31 с откидными ручками 32, сверху накрытыми направляющими 33, средняя из которых является и нижней направляющей для верхнего ящика 31, такой направляющей служит плоское основание 33, которое одновременно может быть и рабочей поверхностью, если поддон 29 будет повернут ящиками 30, 31 вниз. Пятым вариантом может быть поддон 34 с плоской рабочей поверхностью и установленными на ней и на шарнирах 35 откидными створками 36. Шестой и далеко не последний вариант поддона - бункер 37 с шарнирными 38 откидными на загрузочном окне створками 39, разгрузочным окном 40, заслонкой 41 на шарнире 42 и с ручкой 43. Трансформация полок может производиться по многочисленным вариантам в зависимости от многих факторов преобразования, например, количе ства и места распо ложения горизо нта льных стяжек 1, от комбинаций поддонов в одном каркасе. При этом полки могут быть преобразованы в вариант стола 44 (см. фиг. 14) с включением в самую простую конструкцию плоских полок 21 на верхнем уровне и стяжек 1 внизу. Более сложным вариантом стола, на фиг. Не показанного, может быть тумбовая конструкция, то есть с применением на верхнем «этаже» поддонов 29 с ящиками 30, 31, повернутыми вниз, при этом весь «этаж» может быть устлан поддонами 29 или только с ними (29) по краям, а посередине только плоские 21 без крючков 23 (или с ними 23). На фиг. 15 показаны полки трансформируемые в вешалки 45, на самом верхнем «этаже» которой устанавливаются плоские поддоны 21 с крючками 23, а в самом низу стяжки 1, при этом плоские сверху поддоны 21 служат для головных уборов, крючки 23 для верхней одежды. Трансформация полок 46 под телевизор и радиоаппаратур у показана на фиг. 16, при этом на втором снизу «этаже» устанавливаются плоские поддоны 21, на самом нижнем поддоны 29 с ящиками 30, 31 - это при самом простом варианте. Более «сложными» и красивыми вариантами, не показанными на фиг., могут быть варианты с емкостями 24 по краям «этажа» с выращиванием в них или содержанием комнатных растений, среди которых могут быть вьющиеся. На фиг. 17 показаны полки 47 с поддонами в виде коробов 26, которые могут быть повернуты вниз и тогда поддоны 25 используются плоскими частями, и с поддонами 25, повернутыми коробами 26 ввер х, и тогда по ддоны 25 мо гут быть ис 27977 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку -57£?^ 2001 р. Формат 60 x84 1 /8. Обся г // обл.-вид .арк. Тираж50 прим. Зам. с£ ¥3 . УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 11 27977 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку -57£?^ 2001 р. Формат 60 x84 1 /8. Обся г // обл.-вид .арк. Тираж50 прим. Зам. с£ ¥3 . УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 11 С миф ииг С миф ииг 27977 Фиг. 4 (A-A) 9 (a-a) 9 " (g-g) 9 миф Ь/Я./ 7 LL&IZ (tf-tf) 6-іиф (И) 8 миф //б/г 2707? Фиг. 11 (Д-Д) Фиг. 12 (Д-Д) Фиг. 13 (Д-Д) 91 ' П ueiz 27977 Фиг. 16 Фиг. 17 10 27977 ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 Підписано до друку St 0Ц. 2001 р. Формат 60 x84 1/8. Обся г -/? / обл.-ви д .арк. Тираж50 прим. Зам . £ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 11
