Завантажити PDF файл.

Формула / Реферат

(57) Угловой горячекатаный профиль, содержащий взаимно пересекающиеся полки, сопряжение внутренних граней которых в поперечном сечении выполнено в виде углового радиуса с центром, расположенным на биссектрисе угла профиля и участка кривой, сопрягающейся с этим радиусом и с внутренней гранью каждой полки с образованием впадины, отличающийся тем, что участок кривой выполнен в виде двух радиусов противоположной кривизны, точка сопряжения которых расположена на расстоянии, равном 3-6 толщинам полки от внешней грани противоположной попки, при этом наибольшая глубина впадины составляет 0,5-1,0 допуска на толщину полки и расположена от внешней грани противоположной полки на расстоянии, равном 2-4 толщинам полки, а отношение радиуса, сопрягаемого с внутренней поверхностью полки, к угловому радиусу составляет 1,2-12.

Текст

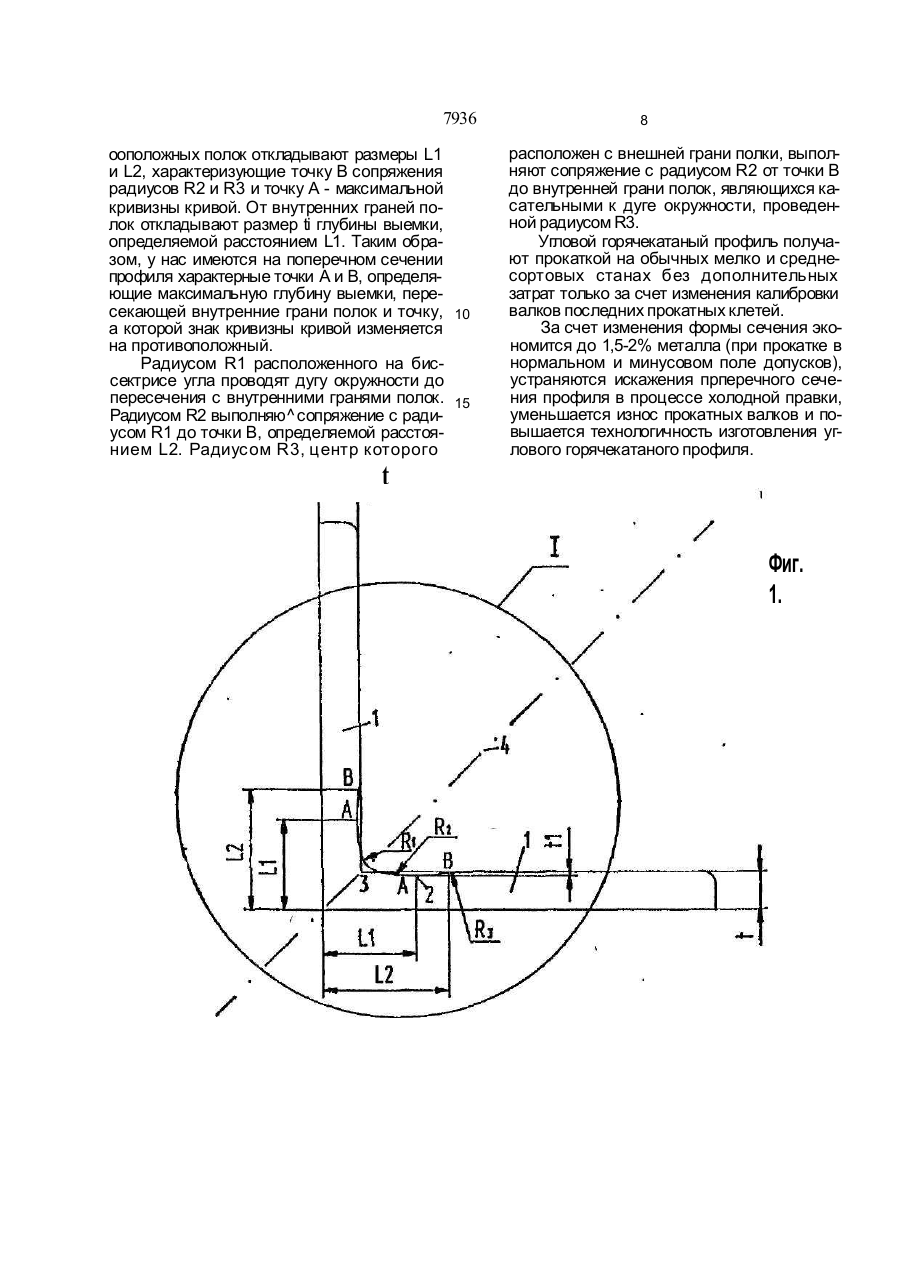

Угловой горячекатаный про филь, содержащий взаимно пересекаюбщ иеся полки, сопряжение внутренних граней которых в поперечном сечении выполнено в виде углового радиуса с центром, расположенным на биссектрисе угла про филя и участка кривой, сопрягающ ейся с этим радиусом и с внут ренней гранью каждой полки с образованием впадины, о т л и ч а ю щ и й с я тем, что участок кривой выполнен в виде двух радиу сов противоположной кривизны, точка соп р я ж е н и я к о то р ых р а с п о ло ж е н а н а расстоянии, равном 3-6 толщинам полки от внешней грани про тивопо лож ной попки , при этом наибольшая гоубина впадины со ставляет 0,5-1,0 допуска на толщину полки и расположена от внешней грани противоположной полки на расстоянии, равном 2-4 толщ инам полки, а отношение радиуса, сопрягаемого с внутренней поверхностью полки, к угловому радиусу составляет 1,2-12. Изобретение относится к прокатному производству и может быть использовано при изготовлении угловых про филей на прокатных станах. Задачами изобретения являются: повышение прочности про филя пос редством су жения поля допуска на то лщ ину полок , снижение металлоемкости и упрощ ение изготовления путем сокращения парка валков. На фиг.1 показан угловой про филь, поперечное сечение; на фиг.2 - сопряжение внутренних граней полок профиля. Угловой горячекатаный профиль состои т из двух взаимно пересекающ ихся полок 1 постоянно й толщ ины t. Сопряжение внут ренних граней полок в поперечном сечении выполнено в виде углового радиуса R1, симметричного условной точке 3 пересечения внутренних граней полок 1, с центром, расположенным на биссектрисе4 угла профиля, участка радиусной кривой 2, сопрягающейся с угловым радиусом R1 и с внутренн ей гранью каждой попки 1 с образованием впадины глубиной t1. Участок кривой 2 выполне н в в ид е д ву х р ад иу с ов R 2 и R 3 противоп оложн ой кривизны. Точка В сопряжения радиусов R2 и R3 расположена на расстоянии L2, равном 3-6 толщ инам t полки 1 от внешней грани противоположной полки 1, С 7936 Наибольшая п точке А глубина t1 впадины кривой 2 составляет 0,5-1,0 допуска на толщину t полки 1 и расположена па расстоянии L1, равном 2-4 толщинам t полки 1. Отношение радиуса ИЗ, сопрягаемого с 5 внутренней поверхностью полки 1, к угловому радиусу R1 составляет 1,2-12. Конструкция участка сопряжения и выбранные соотношения элементов позволяют сместить утоняемый участок полок, 10 образованный выемкой, пересекающей сопрягземые полки, и обеспечить смещение точек приложения усилий правки от биссектрисы угла профиля к серединам полок, являющимися жесткими элементами профиля, 15 а также более рационально распределить металл по сечению профиля. Соотношение радиусов участка кривой сопряжения внутренних граней полок и ее форма выбраны на основании опыта прокат- 20 ки и изучения практических данных по износу прокатных валков чистовых угловых калибров, позволяют компенсировать неравномерность деформации элементов профиля при прокатке и влияние износа на 25 форму готового профиля. Формообразование углового профиля в прокатных валках осуществляется с нерав ными обжатиями по его углу и полкам, что приводит к неравномерным деформацион- 30 ным условиям по элементам профиля. Одно временно из-за рассогласования окружных скоростей валков по углу профиля и полкам происходит уширение полок, что приводит к искажению их конфигурации. 35 Выполняя сопряжение внутренних граней полок профиля по кривой переменного радиуса, симметричной условной точке пересечения внутренних граней полок, возрастающим от биссектрисы углового профиля 40 к его полкам в 1,2-12 раз и меняющим свою кривизну на противоположный знак в точке, отстоящей от внешней грани противоположной полки в 3-6 раз превышающем толщину полки, тем самым создают зоны, затрудняю- 45 щие перераспределение металла с полок профиля в область угла профиля в процессе деформации металла. В этом случае обеспечивается стабильность геометрических размеров полок профиля при больших 50 обжатиях, то есть улучшается технологичность изготовления профиля за счет устранения приращения уширения полок, Изменение кривизны кривой, описывающей сопряжение внутренних граней по- 55 лок, способствует, с одной стороны, более плавному сопряжению участка выемки с полками (в этом случае внутренние грани полок являются касательными к радиусу R3 выемки 2) и, с другой стороны, обеспечива ется плавное сопряжение радиусов R2 и R3 при обеспечении максимальной глубины выемки, расположенной на расстоянии от противоположной внешней грани по лки, превышающем толщину полки в 2-4 раза. Плавность перехода внутренних граней полок к выемке сопряжения их обеспечивает минимальный износ валков. Значение величин радиусов, описывающих кривую сопряжения внутренних граней полок, должны возрастать от биссектрисы угла профиля к его полкам, т.е. R1

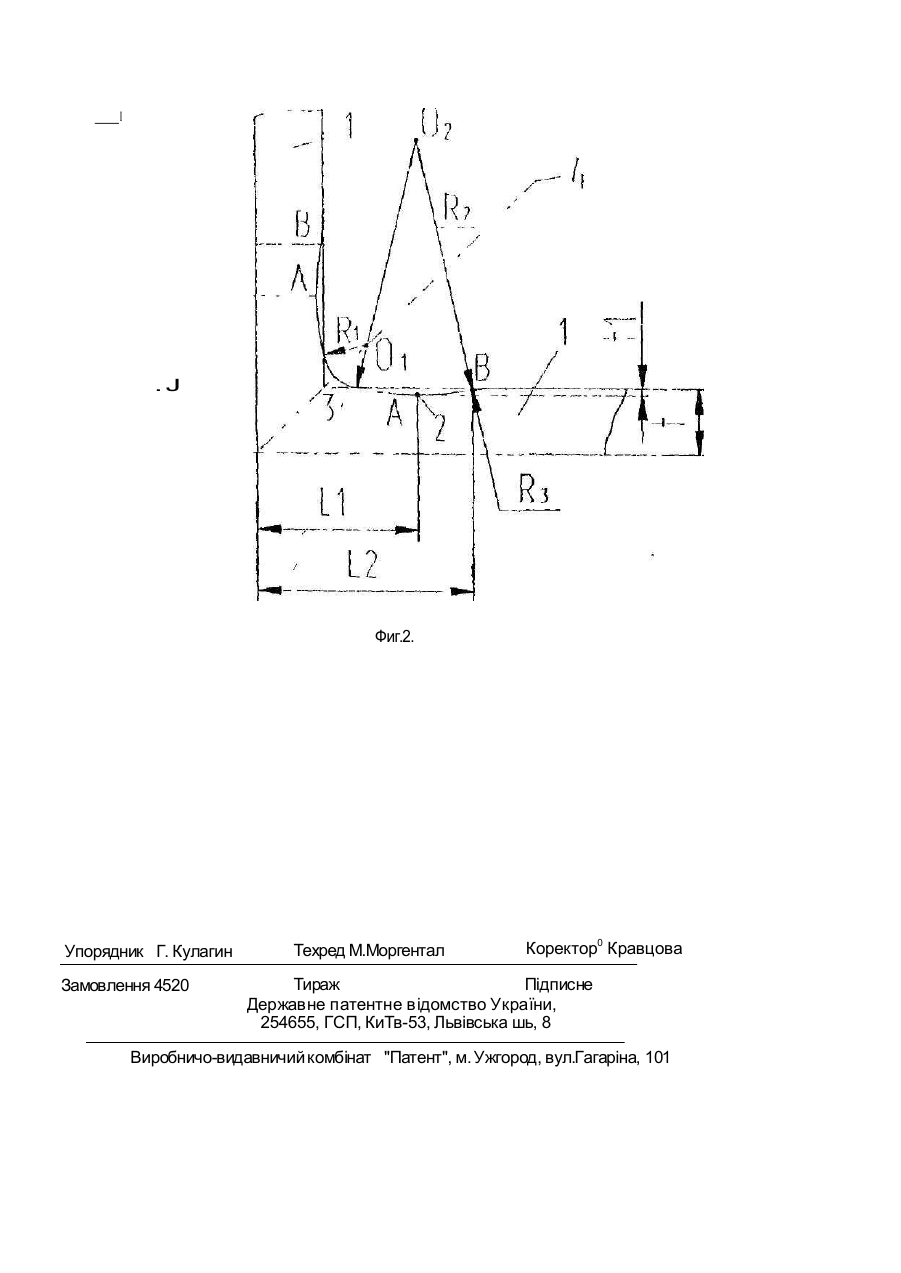

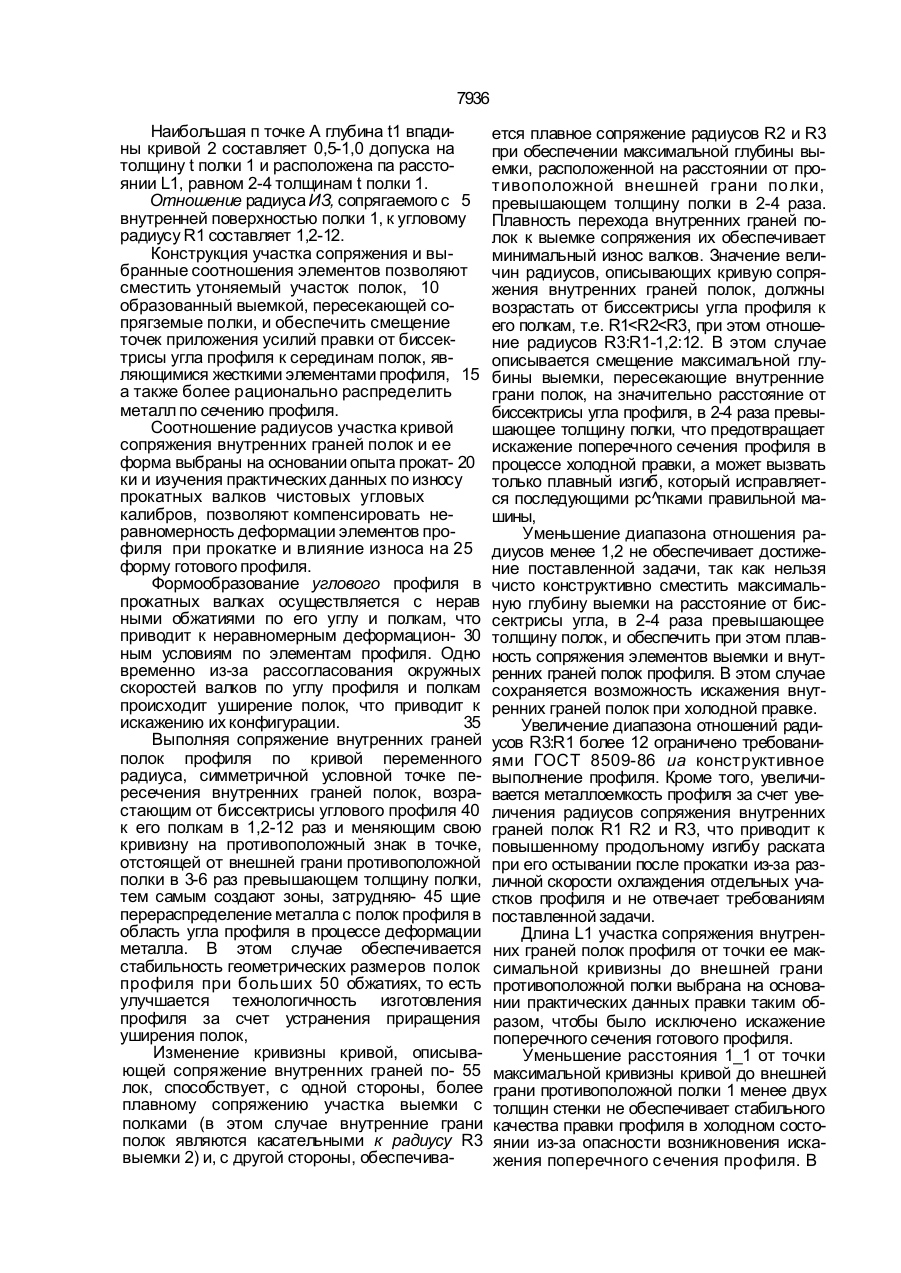

Дивитися

Додаткова інформація

Назва патенту англійською

Angle hot-rolled profile

Автори англійською

Kostrytsia Yurii Saveliiovych, Derevianko Vasyl Ivanovych, Klimenko Feliks Kostiantynovych, Shevchenko Taras Hryhorovych, Makhnin Vladylen Semenovych, Bembinek Yurii Yevheniiovych, Hryhorenko Mykola Dmytrovych, Kovalenko Viktor Fedorovych, Bilyk Anatolii Mykolaiovych, Antoniuk Serhii Mykhailovych, Priven Leonid Illich

Назва патенту російською

Уголковый горячекатаный профиль

Автори російською

Кострица Юрий Савельевич, Деревянко Василий Иванович, Клименко Феликс Константинович, Шевченко Тарас Григорьевич, Махнин Владилен Семенович, Бембинек Юрий Евгеньевич, Григоренко Николай Дмитриевич, Коваленко Виктор Федорович, Билык Анатолий Николаевич, Антонюк Сергій Михайлович, Прівен Леонід Ілліч

МПК / Мітки

МПК: B21B 1/08

Мітки: кутовий, гарячекатаний, профіль

Код посилання
