Композиційний фільтрувальний матеріал , композиція, що містить такий композиційний фільтрувальний матеріал та спосіб фільтрації

Номер патенту: 52644

Опубліковано: 15.01.2003

Автори: Шіу Джером С., Палм Скотт К., Роулстон Джон С., Сміт Тімоті Р.

Завантажити PDF файл.

Формула / Реферат

1. Композиційний фільтрувальний матеріал, що складається з гетерогенних часток, кожна з яких містить:

(І) функціональний фільтрувальний компонент, вибраний з групи, що включає діатоміт, розширений перліт, пемзу, обсидіан, смоляний камінь і вулканічний попіл, та

(II) матричний компонент, вибраний з групи, що включає скло, природне скло, розширений перліт, пемзу, обсидіан, смоляний камінь, вулканічний попіл, оброблений флюсом розширений перліт, скловолокно, синтетичне скло, кристалічний мінерал, мінеральну вату, мінеральну шерсть, термопласт, термореактивний полімер з термопластичними властивостями, метал і сплав металів, при цьому матричний компонент має температуру розм'якшення нижче температури розм'якшення функціонального фільтрувального компонента і функціональний фільтрувальний компонент термічно спечений з матричним компонентом.

2. Композиційний фільтрувальний матеріал за п. 1, який відрізняється тим, що він являє собою двокомпонентний матеріал.

3. Композиційний фільтрувальний матеріал за будь-яким з п. 1 - 2, який відрізняється тим, що у ньому проникність більша за  проникність простої суміші функціонального фільтрувального і матричного компонентів і у якому співвідношення функціонального фільтрувального та матричного компонентів у зазначеній простій суміші ідентичні співвідношенням, які використовуються при його одержанні.

4. Композиційний фільтрувальний матеріал за п. 3, який відрізняється тим, що у ньому проникність більша за проникність простої суміші функціонального фільтрувального і матричного компонентів щонайменше на 5% або більше.

5. Композиційний фільтрувальний матеріал за п. 4, який відрізняється тим, що у ньому проникність більша за проникність простої суміші функціонального фільтрувального і матричного компонентів щонайменше на 10% або більше.

6. Композиційний фільтрувальний матеріал за п. 5, який відрізняється тим, що у ньому проникність більша  за  проникність простої суміші функціонального фільтрувального і матричного компонентів щонайменше на 20% або більше.

7. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-2, який відрізняється тим, що у ньому середній діаметр часток більший середньозваженого значення середнього діаметра часток функціонального фільтрувального компонента і середнього діаметра часток матричного компонента та в якому при розрахунку середньо-зважених значень співвідношення функціонального фільтрувального компонента і матричного компонента ідентичні співвідношенням, які використовуються при його одержанні.

8. Композиційний фільтрувальний матеріал за п. 7, який відрізняється тим, що у ньому середній діаметр часток більший  щонайменше на 5% або більший середньо-зваженого значення середнього діаметра.

9. Композиційний фільтрувальний матеріал за п. 8, який відрізняється тим, що у ньому середній діаметр часток більший  щонайменше на 10% або більший середньозваженого значення середнього діаметра.

10. Композиційний фільтрувальний матеріал за п. 9, який відрізняється тим, що у ньому середній діаметр часток більший щонайменше на 20% або більший середньозваженого значення середнього діаметра.

11. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-2, який відрізняється тим, що у ньому щільність у центрифугованому вологому стані менша за щільність у центрифугованому вологому стані функціонального фільтрувального компонента і менша за щільність  у центрифугованому вологому стані матричного компонента.

12. Композиційний фільтрувальний матеріал за п. 11, який відрізняється тим, що у ньому щільність у центрифугованому вологому стані не більше 0,480 г/см3.

13. Композиційний фільтрувальний матеріал за п. 12, який відрізняється тим, що у ньому щільність у центрифугованому вологому стані не більше 0,232 г/см3.

14. Композиційний фільтрувальний матеріал за п. 13, який відрізняється тим, що у ньому щільність у центрифугованому вологому стані не більше 0,181 г/см3.

15. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-14, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 10 мас. % або менше.

16. Композиційний фільтрувальний матеріал за п. 15, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 5 мас. % або менше.

17. Композиційний фільтрувальний матеріал за п. 16, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 3 мас. % або менше.

18. Композиційний фільтрувальний матеріал за п. 17, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 2 мас. % або менше.

19. Композиційний фільтрувальний матеріал за п. 18, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 1 мас. % або менше.

20. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-19, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить природний або інший діатоміт, вулканічний попіл або розширений перліт.

21. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-20, який відрізняється тим, що у ньому матричний компонент містить природне скло, розширений перліт, оброблений флюсом розширений перліт, пемзу, обсидіан, смоляний камінь або вулканічний попіл.

22. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-21, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить розширений перліт.

23. Композиційний фільтрувальний матеріал за п. 22, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить природний діатоміт.

24. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить термопласт або термореактивний полімер з термопластичними властивостями.

25. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить скловолокно.

26. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить природне скло.

27. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить пемзу.

28. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить обсидіан.

29. Композиційний фільтрувальний матеріал за будь-яким з пп. 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить олово.

30. Композиція, що містить композиційний фільтрувальний матеріал за будь-яким з пп. 1-29 та один або більше інших матеріалів.

31. Композиція за п. 30, яка відрізняється тим, що має форму порошку, листа, прокладки або фільтрувального патрона, монолітного носія, агрегатного носія, монолітної основи або агрегатної основи.

32. Спосіб фільтрації, який передбачає пропускання рідини, що містить суспендовані в ній частки, крізь фільтрувальний матеріал, нанесений на перегородку, в якому фільтрувальний матеріал містить композиційний фільтрувальний матеріал за будь-яким з пп. 1-29 або композицію за будь-яким з пп. 30-31.

Текст

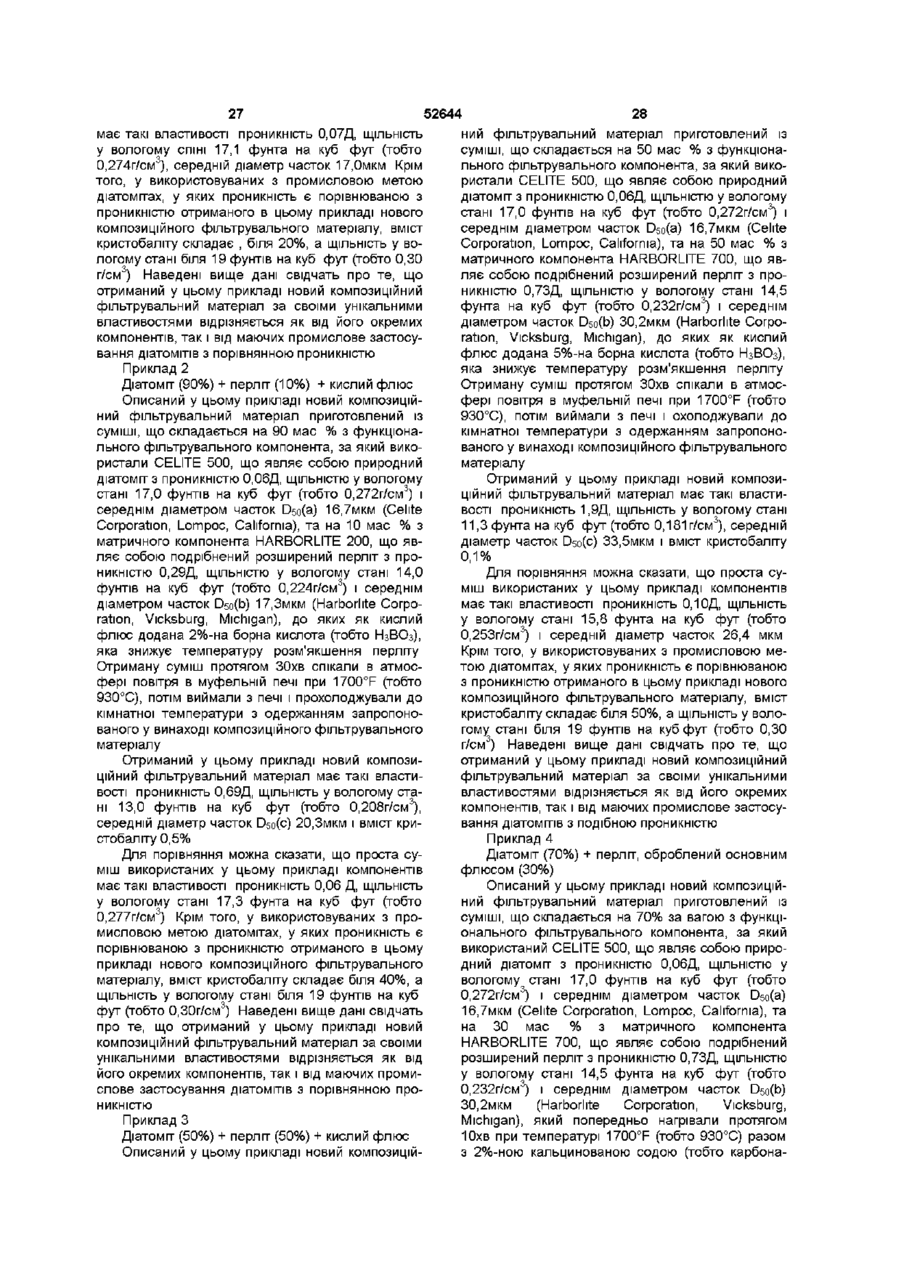

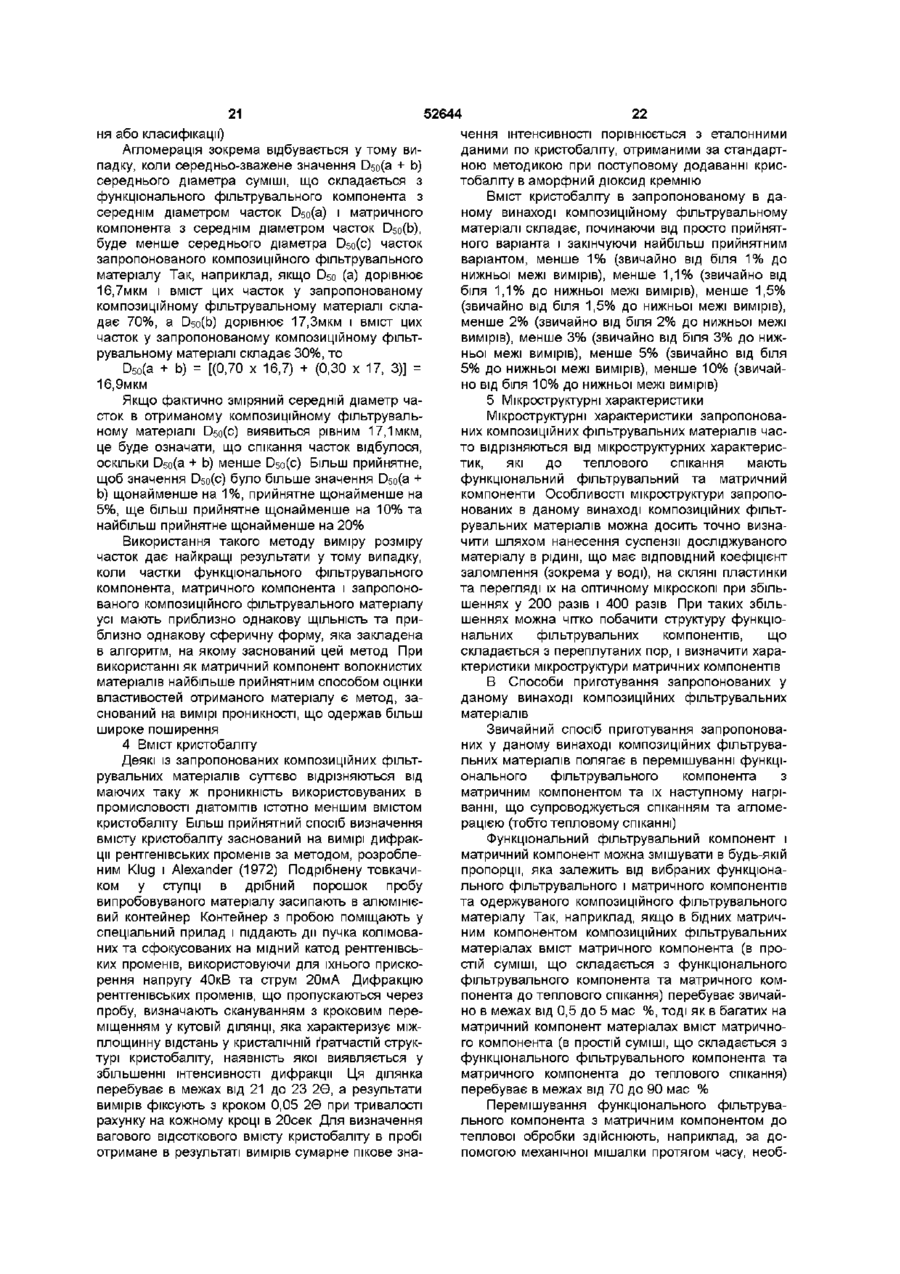

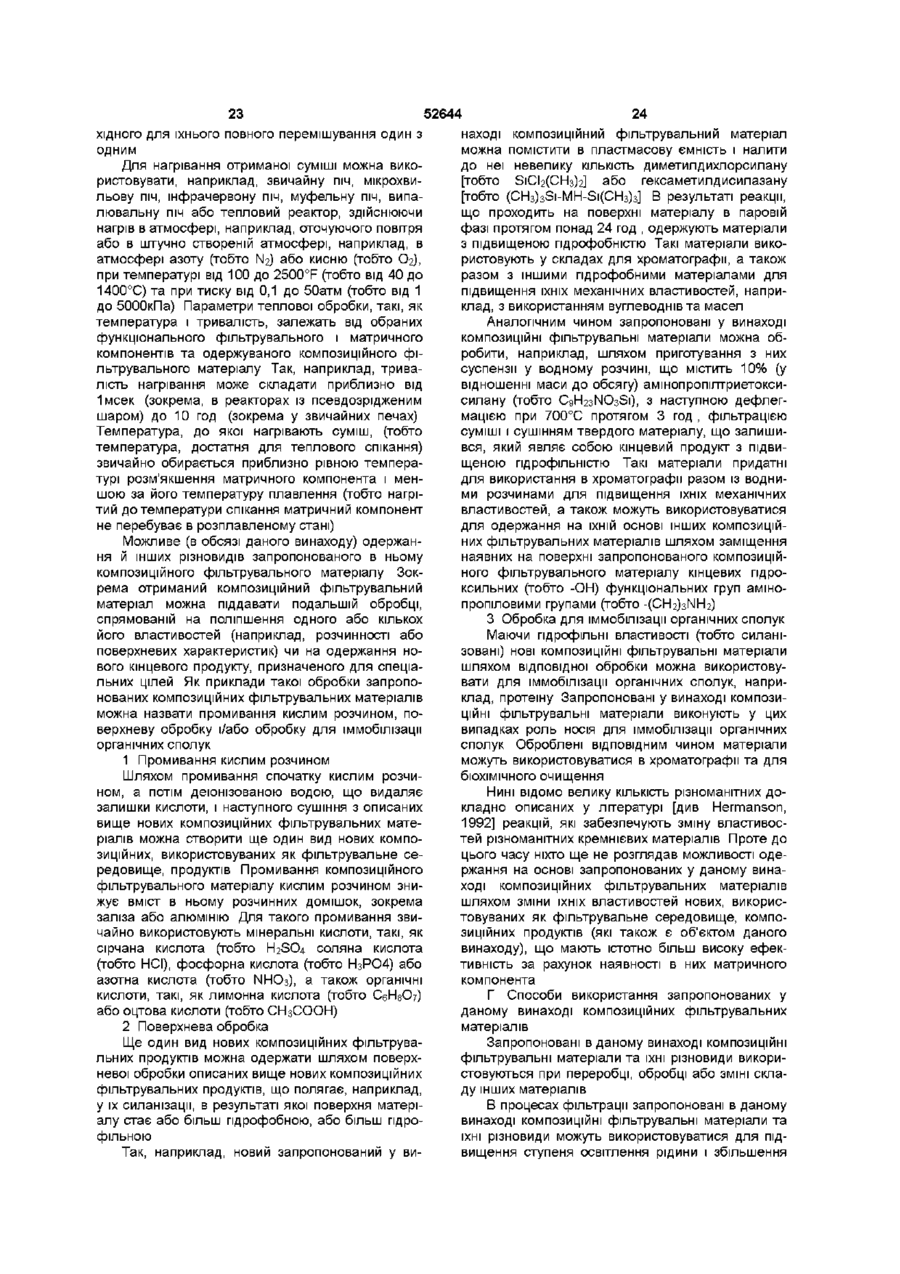

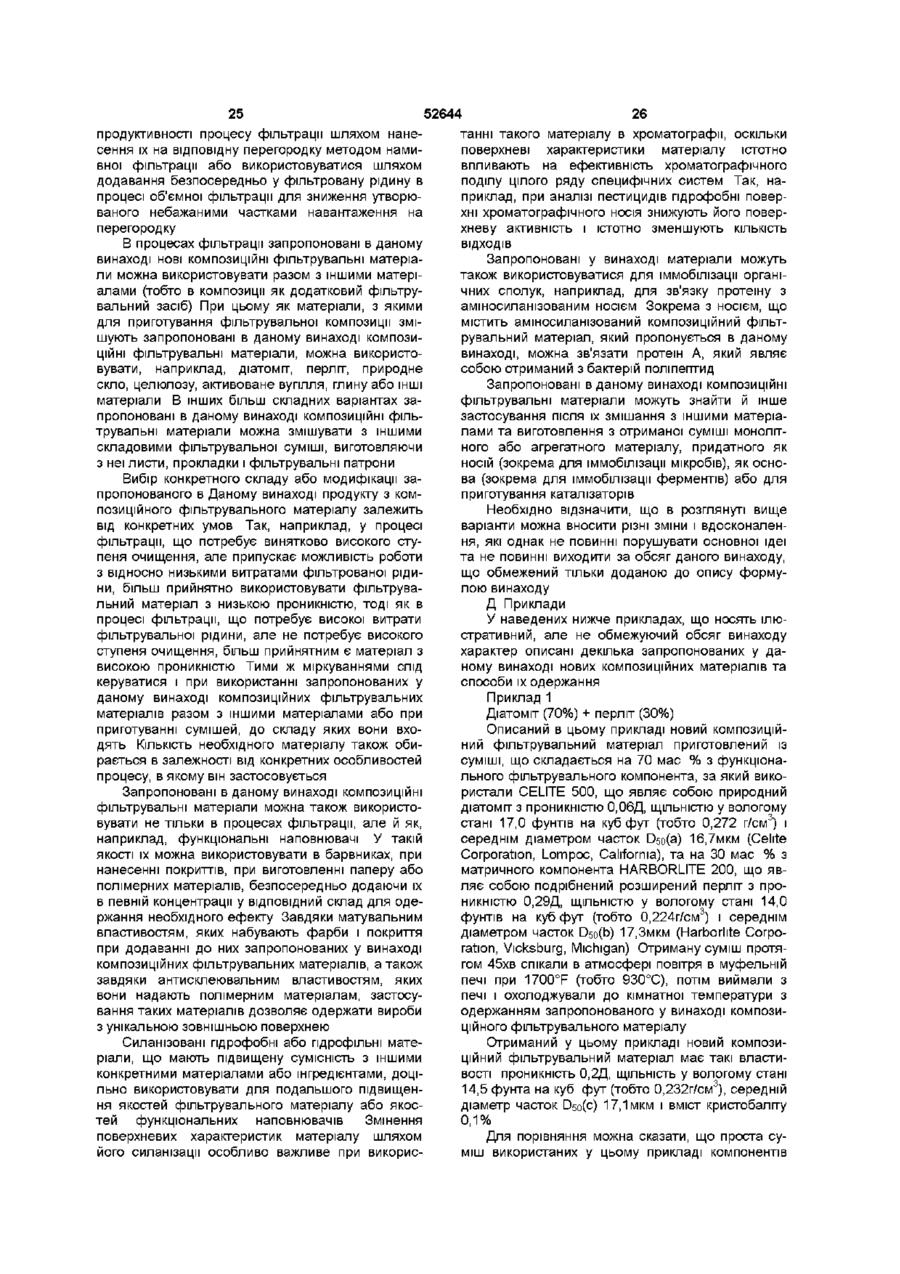

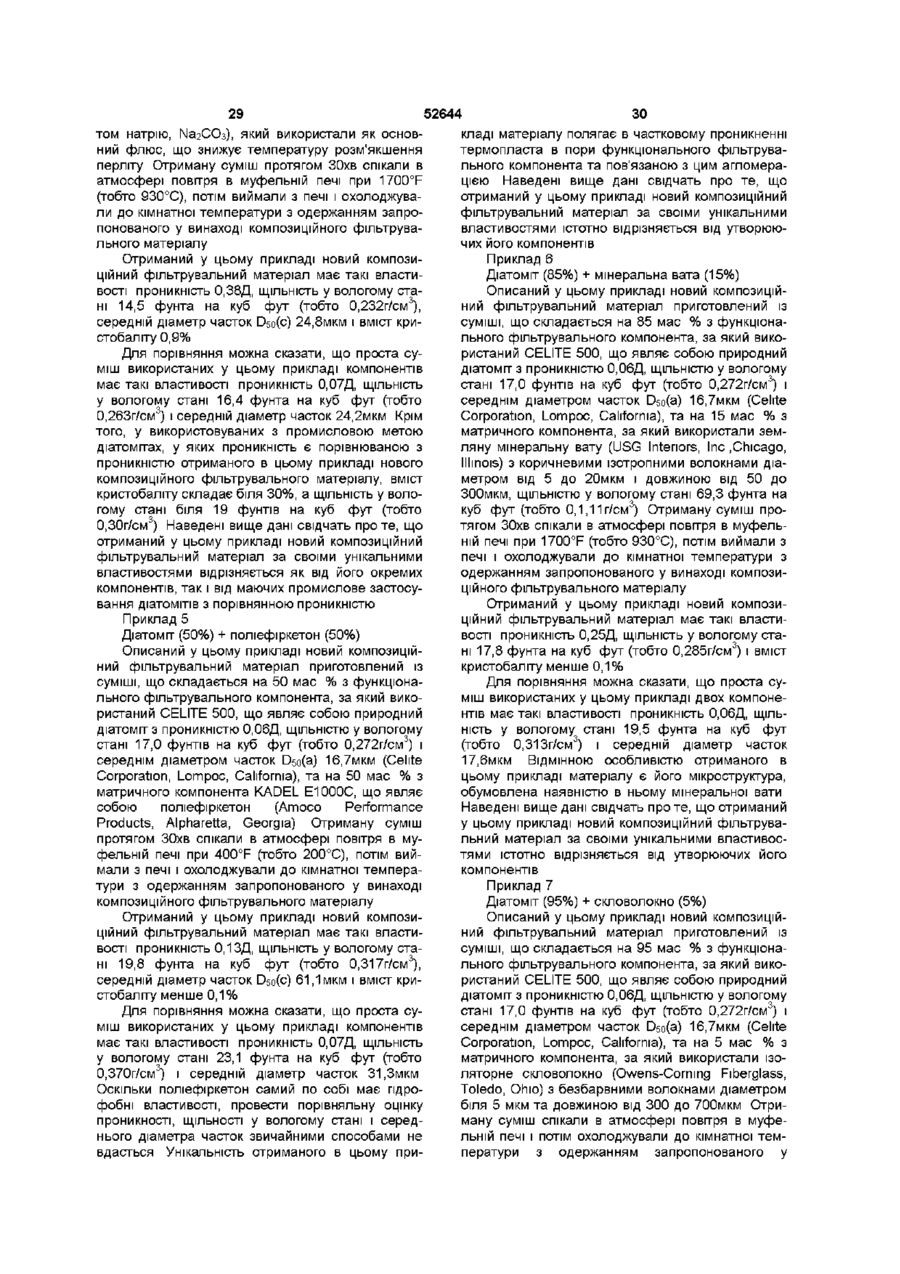

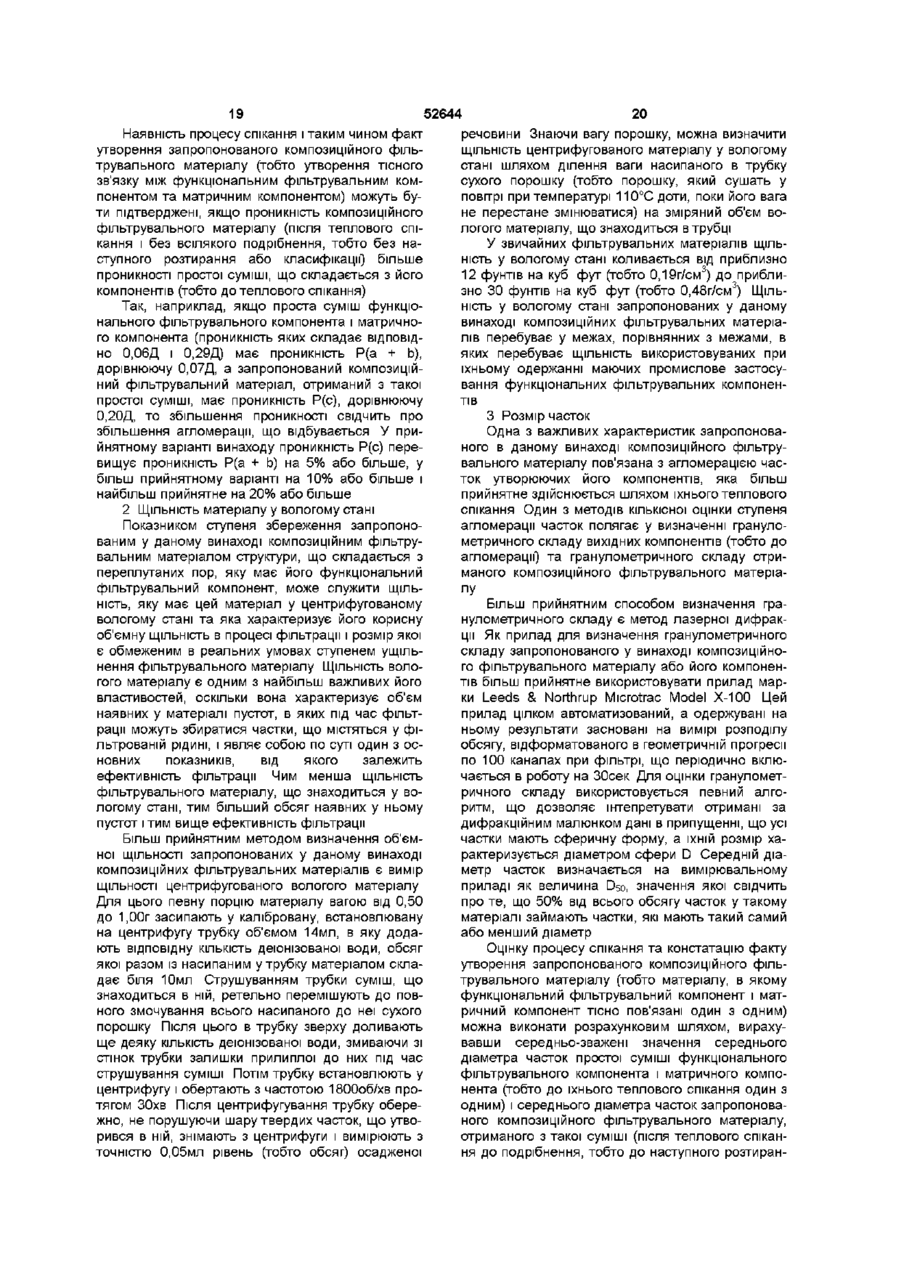

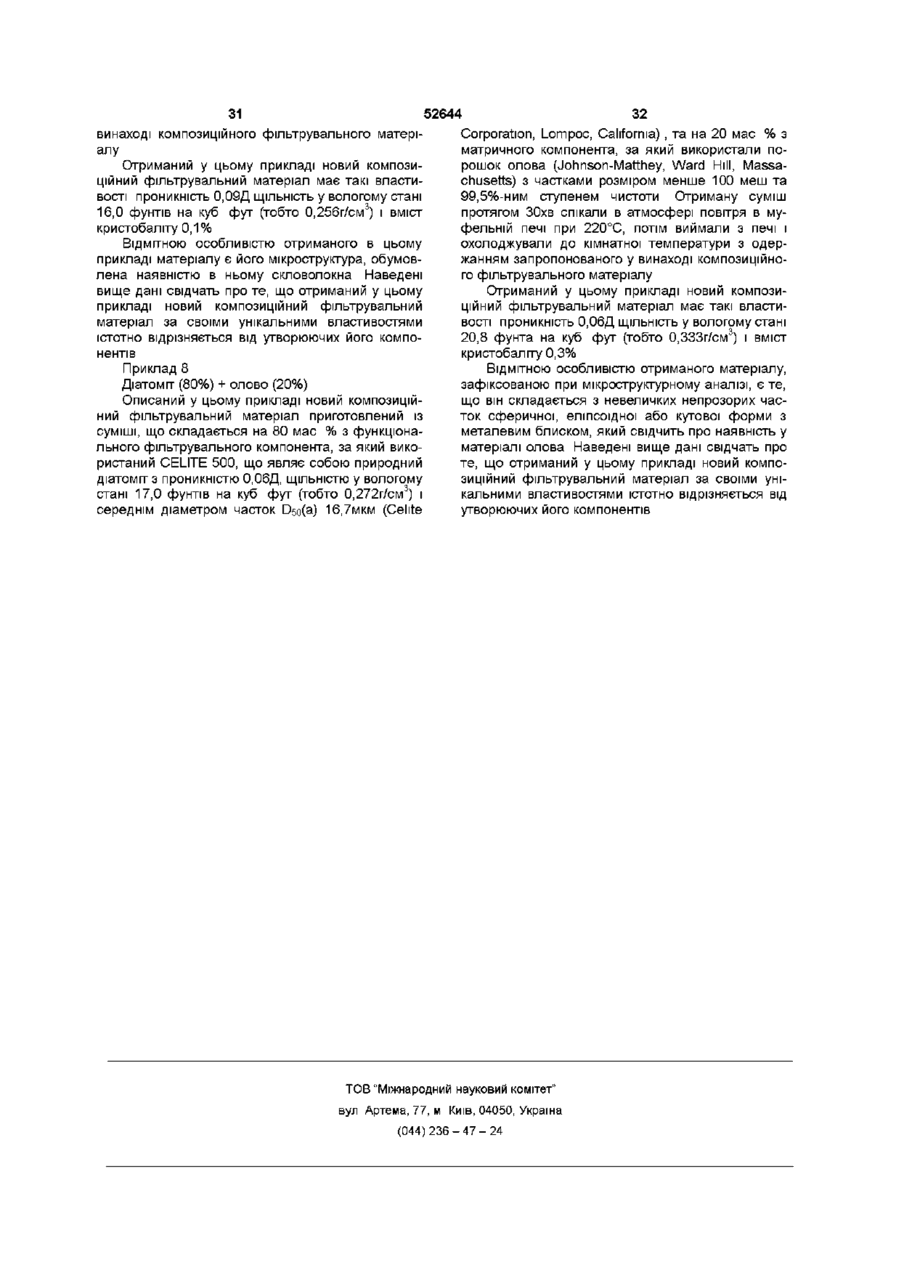

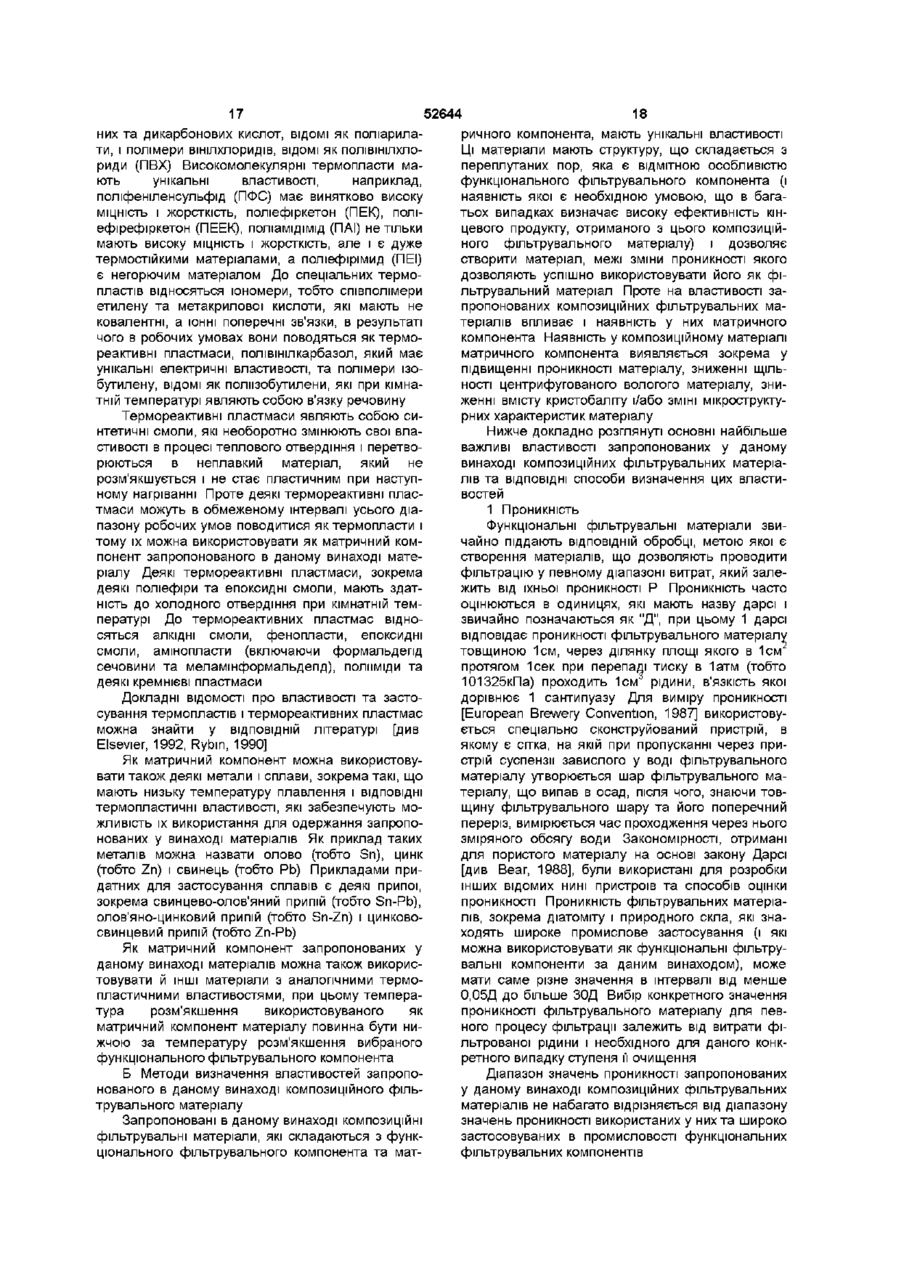

1 Композиційний фільтрувальний матеріал, що складається з гетерогенних часток, кожна з яких містить (I) функціональний фільтрувальний компонент, вибраний з групи, що включає діатоміт, розширений перліт, пемзу, обсидіан, смоляний камінь і вулканічний попіл, та (II) матричний компонент, вибраний з групи, що включає скло, природне скло, розширений перліт, пемзу, обсидіан, смоляний камінь, вулканічний попіл, оброблений флюсом розширений перліт, скловолокно, синтетичне скло, кристалічний мінерал, мінеральну вату, мінеральну шерсть, термопласт, термореактивний полімер з термопластичними властивостями, метал і сплав металів, при цьому матричний компонент має температуру розм'якшення нижче температури розм'якшення функціонального фільтрувального компонента і функціональний фільтрувальний компонент термічно спечений з матричним компонентом 2 Композиційний фільтрувальний матеріал за п 1, який відрізняється тим, що він являє собою двокомпонентний матеріал 3 Композиційний фільтрувальний матеріал за будь-яким з п 1-2, який відрізняється тим, що у ньому проникність більша за проникність простої суміші функціонального фільтрувального і матричного компонентів і у якому співвідношення функціонального фільтрувального та матричного компонентів у зазначеній простій суміші ідентичні співвідношенням, які використовуються при його ЩО МІСТИТЬ ТАКИЙ одержанні 4 Композиційний фільтрувальний матеріал за п З, який відрізняється тим, що у ньому проникність більша за проникність простої суміші функціонального фільтрувального і матричного компонентів щонайменше на 5% або більше 5 Композиційний фільтрувальний матеріал за п 4, який відрізняється тим, що у ньому проникність більша за проникність простої суміші функціонального фільтрувального і матричного компонентів щонайменше на 10% або більше 6 Композиційний фільтрувальний матеріал за п 5, який відрізняється тим, що у ньому проникність більша за проникність простої суміші функціонального фільтрувального і матричного компонентів щонайменше на 20% або більше 7 Композиційний фільтрувальний матеріал за будь-яким з пп 1-2, який відрізняється тим, що у ньому середній діаметр часток більший середньозваженого значення середнього діаметра часток функціонального фільтрувального компонента і середнього діаметра часток матричного компонента та в якому при розрахунку середньо-зважених значень співвідношення функціонального фільтрувального компонента і матричного компонента ідентичні співвідношенням, які використовуються при його одержанні 8 Композиційний фільтрувальний матеріал за п 7, який відрізняється тим, що у ньому середній діаметр часток більший щонайменше на 5% або більший середньо-зваженого значення середнього діаметра 9 Композиційний фільтрувальний матеріал за п 8, який відрізняється тим, що у ньому середній діаметр часток більший щонайменше на 10% або більший середньозваженого значення середнього діаметра 10 Композиційний фільтрувальний матеріал за п 9, який відрізняється тим, що у ньому середній діаметр часток більший щонайменше на 20% або більший середньозваженого значення середнього діаметра 11 Композиційний фільтрувальний матеріал за будь-яким з пп 1-2, який відрізняється тим, що у ньому ЩІЛЬНІСТЬ у центрифугованому вологому стані менша за ЩІЛЬНІСТЬ у центрифугованому вологому стані функціонального фільтрувального О (О ю 52644 компонента і менша за ЩІЛЬНІСТЬ у центрифугованому вологому стані матричного компонента 12 Композиційний фільтрувальний матеріал за п 11, який відрізняється тим, що у ньому ЩІЛЬНІСТЬ у центрифугованому вологому стані не більше 0,480 г/смЗ 13 Композиційний фільтрувальний матеріал за п 12, який відрізняється тим, що у ньому ЩІЛЬНІСТЬ у центрифугованому вологому стані не більше 0,232 г/смЗ 14 Композиційний фільтрувальний матеріал за п 13, який відрізняється тим, що у ньому ЩІЛЬНІСТЬ у центрифугованому вологому стані не більше 0,181 г/смЗ 15 Композиційний фільтрувальний матеріал за будь-яким з пп 1-14, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 10 мас % або менше 16 Композиційний фільтрувальний матеріал за п 15, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 5 мас % або менше 17 Композиційний фільтрувальний матеріал за п 16, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 3 мас % або менше 18 Композиційний фільтрувальний матеріал за п 17, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 2 мас % або менше 19 Композиційний фільтрувальний матеріал за п 18, який відрізняється тим, що вміст утвореного в ньому кристобаліту складає 1 мас % або менше 20 Композиційний фільтрувальний матеріал за будь-яким з пп 1-19, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить природний або інший діатоміт, вулканічний попіл або розширений перліт 21 Композиційний фільтрувальний матеріал за будь-яким з пп 1-20, який відрізняється тим, що у ньому матричний компонент містить природне скло, розширений перліт, оброблений флюсом розширений перліт, пемзу, обсидіан, смоляний камінь або вулканічний попіл 22 Композиційний фільтрувальний матеріал за будь-яким з пп 1-21, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить розширений перліт 23 Композиційний фільтрувальний матеріал за п 22, який відрізняється тим, що у ньому функціо нальний фільтрувальний компонент містить природний діатоміт 24 Композиційний фільтрувальний матеріал за будь-яким з пп 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить термопласт або термореактивний полімер з термопластичними властивостями 25 Композиційний фільтрувальний матеріал за будь-яким з пп 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить скловолокно 26 Композиційний фільтрувальний матеріал за будь-яким з пп 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить природне скло 27 Композиційний фільтрувальний матеріал за будь-яким з пп 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить пемзу 28 Композиційний фільтрувальний матеріал за будь-яким з пп 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить обсидіан 29 Композиційний фільтрувальний матеріал за будь-яким з пп 1-2, який відрізняється тим, що у ньому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить олово Даний винахід відноситься до нових композиційних фільтрувальних матеріалів, які містять функціональний фільтрувальний компонент і матричний компонент, а також до способів одержання і використання таких матеріалів Зокрема винахід відноситься до нових композиційних фільтрувальних матеріалів і продуктів з нових композиційних фільтрувальних матеріалів, що містять функціональний фільтрувальний компонент, такий, як біогенний дюксид кремнію (наприклад, діатоміт) або природне скло (наприклад, розширений перліт) з придатною для фільтрації чітко вираженою структурою, що складається з переплутаних пор, який при нагріванні спікається з матричним компонентом, таким, як технічний полімер (наприклад, скло, кристалічні мінерали, термопласти і метали), у якого температура розм'якшення менше, ніж у функціонального фільтрувального компонента У наведеному нижче описі містяться посилання на різноманітні публікації, патенти та опубліковані заявки на видачу патентів, при цьому повний перелік усіх цих документів наведений наприкінці опису безпосередньо перед формулою винаходу Усі ЦІ посилання на різноманітні публікації, патенти та опубліковані заявки на видачу патентів дозволяють цілком охарактеризувати СЬОГОДНІШНІЙ стан 30 Композиція, ЩО МІСТИТЬ КОМПОЗИЦІЙНИЙ фільт рувальний матеріал за будь-яким з пп 1-29 та один або більше інших матеріалів 31 Композиція за п ЗО, яка відрізняється тим, що має форму порошку, листа, прокладки або фільтрувального патрона, монолітного носія, агрегатного носія, монолітної основи або агрегатної основи 32 Спосіб фільтрації, який передбачає пропускання рідини, що містить суспендовані в ній частки, крізь фільтрувальний матеріал, нанесений на перегородку, в якому фільтрувальний матеріал містить композиційний фільтрувальний матеріал за будь-яким з пп 1-29 або композицію за будь-яким з пп 30-31 52644 проблеми, на вирішення якої спрямований даний винахід У даному винаході пропонується композиційний фільтрувальний матеріал, що містить (І функціональний фільтрувальний компонент і (II) матричний компонент, у якому матричний компонент має температуру розм'якшення більш низьку, ніж зазначений функціональний фільтрувальний компонент, та в якому зазначений функціональний фільтрувальний компонент тісно пов'язаний із зазначеним матричним компонентом На відміну від простих сумішей, що мають схильність до поділу в суспензії (тобто в рідинах) або при переміщенні чи транспортуванні, функціональні фільтрувальні компоненти і матричні компоненти запропонованих у даному винаході композиційних фільтрувальних матеріалів тісно пов'язані один з одним, що досягається, наприклад, у процесі їхнього теплового спікання Запропоновані в даному винаході КОМПОЗИЦІЙНІ фільтрувальні матеріали можуть знайти таке ж застосування, що і звичайні дуже поширені фільтрувальні матеріали, однак при цьому вони мають ряд унікальних властивостей, які надають їм особливої щодо фільтрації ЦІННОСТІ і до яких зокрема відносяться підвищена проникність, низька ЩІЛЬНІСТЬ в центрифугованому вологому стані, низький вміст кристобаліту і/або унікальна форма часток (тобто волокон), а також висока ефективність і/або економічність В галузі фільтрації існують численні способи виділення часток з рідин, які засновані на використанні як фільтр діатоміту або природного скла Структури, що складаються з переплутаних пор, можливість створення яких є унікальною особливістю таких матеріалів, що містять кремній, особливо ефективні для фізичного уловлювання часток, наприклад, в процесі фільтрації Такі структури, що складаються з переплутаних пор, утворюють цілу систему пов'язаних одна з одною пустот, в яких плавають частки фільтрованого матеріалу, що мають таку ж об'ємну ЩІЛЬНІСТЬ, ЯК І рідини, в яких вони перебувають у завислому стані Використання фільтрувальних матеріалів для більш ефективного освітлення каламутних рідин або очищення рідин, в яких містяться суспендовані частки або тверді частки, є загальноприйнятим Для збільшення міри освітлення та підвищення витрати фільтрованої рідини діатоміт або природне скло часто наносять на відповідну перегородку під час так званої "намивної фільтрації" Для зниження навантаження на перегородку, утворюваного такими, що осідають на ній, твердими частками, при збереженні витрати рідини на потрібному рівні діатоміт або природне скло часто додають безпосередньо до фільтрованої рідини в процесі так званої "об'ємної фільтрації" В залежності від конкретних особливостей процесу сепарації діатоміт або природне скло можна використовувати не тільки при намивній та при об'ємній фільтрації, але й одночасно в тому та в іншому режимі Розробка робочих принципів фільтрації з використанням пористого фільтрувального матеріалу почалася досить давно [див Carman, 1937, Heertjes, 1949, 1966, Ruth, 1946, Sperry, 1916, Tiller, 1953, 1962, 1964], а порівняно недавно з'явився цілий ряд спеціальних робіт, присвячених детальному вивченню конкретних перспектив подальшого розвитку таких методів фільтрації [див Cam, 1984, Kiefer, 1991] та робіт чисто теоретичного характеру [див Bear, 1984, NordDn, 1994] За певних умов діатоміт або природне скло виявляють під час фільтрації унікальні адсорбційні властивості, що дозволяють істотно підвищити ступінь освітлення або якість очищення рідини Такі адсорбційні властивості є дуже специфічними і визначаються незначними зусиллями тяжіння адсорбованих часток до слабких електричних зарядів, що виникають на поверхні діатоміту, або ХІМІЧНОЮ активністю силанольних функціональних груп (тобто = Si-OH), які часто утворюються на поверхні діатоміту Так, наприклад, іонізована силанольна група (тобто з =Si-O) може взаємодіяти з іоном пдроксонію (тобто НзО+), що утворюється завдяки наявності в розчині кислоти, наприклад, лимонної кислоти (тобто СбНвОу), адсорбуючи в процесі фільтрації на поверхні діатоміту іони Н+, що вивільнюються За певних умов і матеріали на основі перліту, особливо ті, що мають оброблену поверхню, також виявляють в процесі фільтрації дуже специфічні властивості, що дозволяють підвищити ступінь освітлення або якість очищення рідини [див Ostreicher, 1986] Для зміни параметрів або оптимізацм процесу фільтрації в деяких випадках як фільтрувальний матеріал використовують суміші з різних матеріалів на основі діатоміту або суміші з різних матеріалів на основі природного скла Іноді діатоміт і природне скло змішують одне з одним або з іншими речовинами У ряді випадків діатоміт або природне скло використовують у вигляді простих сумішей, наприклад, з целюлозою, активованим вугіллям, глиною, азбестом або іншими матеріалами ВІДОМІ також випадки використання більш складних сумішей, що складаються із старанно перемішаних з іншими інгредієнтами діатоміту або природного скла, з яких виготовляють листи, прокладки, фільтрувальні патрони або МОНОЛІТНІ чи агрегатні матеріали, що використовуються як носій або основа фільтра чи при приготуванні каталізаторів При проведенні фільтрації або сепарації такі матеріали на основі діатоміту або природного скла, їхні прості або складні суміші з іншими матеріалами ІНОДІ піддають більш складній модифікації, що полягає, наприклад, у їх поверхневій обробці, яка забезпечує можливість іммобілізації на їхній поверхні різноманітних ХІМІЧНИХ речовин Матеріали з діатоміту або природного скла зі структурою дюксиду кремнію, що складається з переплутаних пор, можна використовувати з промисловою метою для надання полімерам властивостей, перешкоджаючих їхньому злипанню Матеріали на основі діатоміту часто використовують для зміни зовнішнього вигляду або властивостей фарб, емалей, лаків і ВІДПОВІДНИХ покриттів та ЗОВНІШНІХ поверхонь Діатоміти також використовують як носив у хроматографії і зокрема в газо-рідинній хроматографії Корисну для можливого використання інформацію про властивості і застосування діатоміту можна знайти в нещодавно опублікованих роботах [див Breese, 1994, Engh, 1994] До 52644 8 одержуючи добре перемішану суміш Одержаний матеріалів на основі природного скла, що мають продукт являє собою просту суміш, що містить унікальні фільтрувальні властивості, відноситься частки кальцинованого діатоміту і частки розшитакож і цілий ряд інших матеріалів, зокрема розреного перліту ширений перліт, пемза та розширена пемза РозЯк показує аналіз вищевказаних заявок, жоден ширений перліт, наприклад, часто використовують з цих документів не описує частки, що містять фуяк ІЗОЛЮЮЧІ наповнювачі, наповнювачі для різних нкціональний фільтруючий компонент і матричний смол та при виготовленні текстурованих покриттів компонент, які щільно зв'язані один з одним, наСпосіб одержання звичайного монолітного або приклад, шляхом термічного спікання Тому частки агрегатного матеріалу відрізняється від способу згідно з даним винаходом є гетерогенними, через одержання запропонованого у винаході композите що вони містять два різних компоненти Слід ційного фільтрувального матеріалу тим, що добавмати на увазі, що на відміну від фільтруючого маки, які відіграють роль функціональних добавок, теріалу, описаного в заявці JP 7-47266, у заявледодають в одержуваний монолітний або агрегатному фільтруючому матеріалі відсутнє зв'язуюче ний матеріал до його термічної обробки як спеціаяк компонент часток матеріалу льні технологічні добавки, які (наприклад, глина) надають неспеченій суміші відповідну МІЦНІСТЬ В основу винаходу поставлено задачу створи(необхідну, наприклад, для екструзії, формування, ти композиційний фільтрувальний матеріал, склад пресування, лиття або зміни форми сирих суміякого містить гетерогенні частки, а кожна частка шей), тоді як у запропонованих композиційних фімістить функціональний фільтрувальний компольтрувальних матеріалах компоненти, що входять нент і матричний компонент, які термічно спечені, до їхнього складу, є за своєю суттю їхніми функціщо забезпечує підвищену проникність, низьку ональними компонентами Додавання технологічЩІЛЬНІСТЬ центрифугованого вологого матеріалу, них добавок не справляє якогось позитивного низький вміст кристобаліту і наявність часток хавпливу на фільтрувальні характеристики одержурактерної форми (зокрема волокон) ваних таким способом монолітних або агрегатних Задачею винаходу є також створення компоматеріалів, які проте часто використовуються для зиції, що містить двокомпонентний фільтрувальіммобілізації протеїнів, ферментів і мікроорганізний матеріал, а також способу фільтрації з викомів При одержанні використовуваних з технічною ристанням такого композиційного фільтрувального метою керамічних матеріалів з фізичної суміші матеріалу окремих фаз, що складаються з часток, термічну Поставлена задача вирішена тим, що компообробку (тобто випал) проводять з метою одерзиційний фільтрувальний матеріал складається з жання як кінцевий продукт щільного однорідного гетерогенних часток, кожна з яких містить керамічного матеріалу [див Reynolds, 1976], який (I) функціональний фільтрувальний компонент, принципово відрізняється від запропонованого в вибраний з групи, що включає діатоміт, розширеданому винаході композиційного фільтрувального ний перліт, пемзу, обсидіан, смоляний камінь і матеріалу, що складається зі спечених один з одвулканічний попіл, та ним гетергенних компонентів (II) матричний компонент, вибраний з групи, що включає скло, природне скло, розширений пеУ заявці Японії JP 7-47266, опублікованій 21 рліт, пемзу, обсидіан, смоляний камінь, вулканічлютого 1995 р , описується одержання допоміжноний попіл, оброблений флюсом розширений перго фільтруючого матеріалу шляхом витримування літ, скловолокно, синтетичне скло, кристалічний кальцинованого або обробленого флюсом кальцимінерал, мінеральну вату, мінеральну шерсть, нованого діатоміту і розширеного перліту спільно термопласт, термореактивний полімер з термоіз зв'язуючим У процесі одержання кальцинований пластичними властивостями, метал і сплав метаабо оброблений флюсом кальцинований діатоміт і лів, при цьому матричний компонент має темперарозширений перліт змішують і розпиленням додатуру розм'якшення нижче температури ють зв'язуюче на водній основі Як зв'язуюче морозм'якшення функціонального фільтрувального жуть бути використані водорозчинне скло (тобто компонента і функціональний фільтрувальний силікат натрію), колоїдний двоокис кремнію і фоскомпонент термічно спечений з матричним компофат, а у конкретних прикладах наводиться зв'язунентом юче, яке являє собою змішаний розчин силікату натрію та води або змішаний розчин фосфату Переважно композиційний фільтрувальний алюмінію та води Продукт потім висушують, поматеріал являє собою двокомпонентний матеріал дрібнюють і фракціонують, а потім його піддають У більш прийнятному варіанті запропонований термічній обробці композиційний фільтрувальний матеріал має більш високу проникність, ніж проста суміш функУ заявці Японії JP 7-100314, опублікованій 18 ціонального фільтрувального компонента та матквітня 1995 р, описується спосіб і пристрій для ричного компонента, у якій співвідношення функодержання гомогенної суміші кальцинованого діаціонального фільтрувального компонента і томіту і розширеного перліту з використанням одматричного компонента ідентичні співвідношенного джерела нагрівання як для кальцинування ням, що використовуються при одержанні запродіатоміту, так і для розширення перліту 3 розванпонованого матеріалу тажувального кінця печі для випалу діатоміту в полум'я вводять перліт, що викликає спучування Згідно З винаходом у композиційному фільтруперліту без посередньо перед вивантаженням, у вальному матеріалі проникність більше проникнотой час як настінні піднімальні пристосування печі сті простої суміші функціонального фільтрувальнозабезпечують перемішування суміші Суміш, що го і матричного компонентів щонайменше на 5% вивантажується, пропускають через класифікатор, або більше, більш прийнятно щонайменше на 10% 52644 або більше і найбільш прийнятно щонайменше на 20% або більше В іншому більш прийнятному варіанті винаходу середній діаметр часток запропонованого композиційного фільтрувального матеріалу більший за середньо-зважене значення середнього діаметра часток функціонального фільтрувального компонента і середнього діаметра часток матричного компонента, в якому співвідношення функціонального фільтрувального компонента і матричного компонента ідентичні співвідношенням, що використовуються при одержанні запропонованого матеріалу Прийнятним є, коли середній діаметр часток більше щонайменше на 5% або більше серендньозваженого значення середнього діаметра, більш прийнятне щонайменше на 10% або більше серендньо-зваженого значення середнього діаметра і найбільш прийнятне щонайменше на 20% або більше серендньо-зваженого значення середнього діаметра У більш прийнятному варіанті в композиційному фільтрувальному матеріалі ЩІЛЬНІСТЬ у центрифугованому вологому стані менше ЩІЛЬНОСТІ у центрифугованому вологому стані функціонального фільтрувального компонента і менше ЩІЛЬНОСТІ у центрифугованому вологому стані матричного компонента Бажано, щоб в композиційному фільтрувальному матеріалі ЩІЛЬНІСТЬ у центрифугованому вологому стані була не більше 0,480г/см3, переважно не більше 0,232г/см3, більш переважно не більше 0,181г/см3 Вміст утвореного в композиційному фільтрувальному матеріалі кристобаліту може складати 10 мас % або менше, більш прийнятне 5 мас % або менше, ще більш прийнятне 3 мас % або менше В одному з варіантів - більш прийнятне 2 мас % або менше, ще більш прийнятне 1 мас % або менше В одному з варіантів винаходу композиційний фільтрувальний матеріал як функціональний фільтрувальний компонент містить природний або інший діатоміт, вулканічний попіл або розширений перліт, а як матричний компонент містить природне скло, розширений перліт, оброблений флюсом розширений перліт, пемзу, обсидіан, смоляний камінь або вулканічний попіл В іншому варіанті в композиційному фільтрувальному матеріалі функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить розширений перліт Бажаним є композиційний фільтрувальний матеріал, в якому функціональний фільтрувальний компонент містить природний діатоміт Також бажаним є композиційний фільтрувальний матеріал, в якому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить термопласт або термореактивний полімер з термопластичними властивостями Одним з варіантів композиційного фільтрувального матеріалу є матеріал, в якому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить скловолокно Варіантами бажаних композиційних фільтрувальних матеріалів є матеріал, в якому функціо 10 нальний фільтрувальний компонент містить діатоміт, а матричний компонент містить природне скло, матеріал, в якому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить пемзу, або матеріал, в якому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить обсидіан, а також матеріал, в якому функціональний фільтрувальний компонент містить діатоміт, а матричний компонент містить олово Поставлена задача також вирішена композицією, що містить композиційний фільтруючий матеріал, кожна частка якого містить функціональний, фільтрувальний компонент та матричний компонент ВІДПОВІДНО ДО винаходу композиція може мати форму порошку, листа, прокладки або фільтрувального патрона, монолітного носія, агрегатного носія, монолітної основи або агрегатної основи Поставлена задача також вирішена способом фільтрації, в якому передбачається пропускання рідини, що містить суспендовані в частки, крізь фільтрувальний матеріал, нанесений на перегородку, в якому фільтрувальній матеріал містить композиційний фільтрувальний матеріал, що містить функціональний фільтрувальний компонент і матричний компонент Як більш докладно пояснюється нижче, та або інша відмітна ознака одного з об'єктів винаходу може бути реалізована у сполученні з будь-якими іншими об'єктами винаходу Більш прийнятні варіанти виконання винаходу А Запропонований у даному винаході композиційний фільтрувальний матеріал Уданому винаході пропонується композиційний фільтрувальний матеріал, що містить (І) функціональний фільтрувальний компонент і (II) матричний компонент, в якому матричний компонент має температуру розм'якшення більш низьку, ніж зазначений функціональний фільтрувальний компонент, та в якому зазначений функціональний фільтрувальний компонент тісно пов'язаний із зазначеним матричним компонентом Багато з існуючих методів виділення часток з рідин засновані на використанні як фільтрувальні матеріали матеріалів на основі кремнію, таких, як діатоміт, перліт, пемза або вулканічний попіл Структура, що складається з переплутаних пор, яка є ВІДМІТНОЮ особливістю таких кремнієвих матеріалів, забезпечує в процесах фільтрації ефективне фізичне уловлювання часток, що містяться в рідинах, і тому такі матеріали використовуються як функціональні фільтрувальні компоненти запропонованого в даному винаході композиційного фільтрувального матеріалу Як матричний компонент запропонованого в даному винаході композиційного фільтрувального матеріалу використовуються технічні полімери і деякі ІНШІ матеріали, ВІДМІТНОЮ особливістю яких є здатність збереження в умовах підвищених температур своїх розмірів та механічних властивостей У запропонованих в даному винаході композиційних фільтрувальних матеріалах матричні компоненти і функціональні фільтрувальні компоненти не просто змішані або перемішані, а тісно пов'язані один з одним переважно шляхом теплового спікання На відміну від запро 12 11 52644 понованого композиційного фільтрувального масепарації, адсорбції, для виготовлення носив та як теріалу такі прості суміші мають тенденцію до пофункціональні фільтрувальні матеріали ділу в суспензіях (тобто в рідинах) або до поділу в Продукти на основі діатоміту одержують з діапроцесі їхнього переміщення або транспортувантомової землі (що зветься звичайно кізельгуром), ня Вираз "проста суміш" використовується в даяка являє собою відкладення або осадову гірничу ному описі в загальноприйнятому ЗМІСТІ І ВІДНОпороду, що складається в основному з кремнієвих СИТЬСЯ до механічних сумішей або складів панцирів, тобто оболонок, діатомових водоростей (наприклад, сумішей або складів, отриманих не в Діатомові водорості являють собою різноманітні процесі теплового спікання) мікроскопічні ОДНОКЛІТИННІ золотисто-коричневі водорості класу Bacillanophyceae, у яких цитоплаЗапропонований у даному винаході композизма знаходиться усередині кремнієвих панцирів з ційний фільтрувальний матеріал можна вважати різноманітною і переплутаною структурою, що маагломератом функціонального фільтрувального ють вигадливу форму Такі панцири є достатньо компонента і матричного компонента Термін "агміцними і по закінченні багатьох геологічних періломерація" використовується в даному контексті в одів, перебуваючи в умовах хімічної рівноваги, до загальноприйнятому ЗМІСТІ ДЛЯ характеристики цього часу зберегли свою пористу структуру в пебудь-якого способу або взаємодії, у процесі якого з рвісному вигляді Існуючі нині продукти з діатоміту, окремих часток утворюється когерентна (пов'язаякі виготовляють найрізноманітнішими способами на) маса Одним з прикладів способу агломерації є із найрізноманітнішої діатомітової сировини, відрітеплове спікання, при якому частки в процесі назняються великою розмаїтістю фізичних та ХІМІЧгрівання, не плавлячись, перетворюються в пов'яНИХ властивостей Необхідну корисну інформацію зану масу (тобто виявляються тісно зв'язаними про властивості та застосування діатоміту можна один з одним) і утворюють "агломерат" Слід зазнайти в нещодавно опублікованих роботах [див значити, що матеріал, що утворюється при теплоBreese, 1994, Engh, 1994] вому спіканні в процесі агломерації, не є цілком однорідним (наприклад, не являє собою кераміку) Звичайно при промисловому способі одерВ запропонованих у даному винаході композиційжання продуктів з діатоміту окремі шматки незбаних фільтрувальних матеріалах функціональні гаченої діатомової землі подрібнюють дробленням фільтрувальні компоненти і матричні компоненти на більш дрібні частини, потім піддають повітряній утворюють агломерат і тісно пов'язані один з одкласифікації, висушують у печі в повітряній атмоним, зберігаючи при цьому свої фізичні і ХІМІЧНІ сфері і знов піддають повітряній класифікації, одевластивості, які повинен мати кінцевий продукт, та ржуючи в результаті сухий, маючий необхідну забезпечуючи одержання більш якісного щодо усіх проникність, кінцевий продукт, який звичайно найого властивостей кінцевого продукту зивають "природним" діатомітом Термін "температура розм'якшення" також використовується в описі в загальноприйнятому ЗМІСТІ І характеризує температуру, при якій речовина починає розм'якшуватися, що звичайно виявляється у зменшенні и твердості та в'язкості Для багатьох технічних полімерів температуру розм'якшення часто розуміють у більш вузькому ЗМІСТІ ЯК температуру склування, яка ІНОДІ називається температурою переходу другого порядку, при підвищенні якої відбувається скривлення полімерних ланцюгів, тобто полімер переходить з жорсткого склоподібного стану у пружний твердий стан У поліефіркетонів, наприклад, температура склування становить біля 330°F (тобто 165°С), а натрієвокальцієве скло має температуру розм'якшення біля 1290°F (тобто 700°С) Використовуючи існуючі в даний час стандартні методи експериментальної перевірки термомеханічних властивостей матеріалів (зокрема методику Американського товариства з випробувань матеріалів, ASTM 1195), температуру розм'якшення часто можна оцінити візуально в лабораторних умовах без проведення різноманітних точних і складних КІЛЬКІСНИХ вимірів і обчислень 1 Функціональні фільтрувальні компоненти Найбільш прийнятний функціональний фільтрувальний компонент, використовуваний у запропонованому винаході, одержують з біогенного кремнезему (тобто діоксиду кремнію, S1O2), який має чітко виражену структуру, що складається з переплутаних пор, характерної для діатоміту Нині матеріали з діатоміту використовуються дуже широко, у тому числі, але не виключно, у процесах Інший відомий спосіб передбачає спікання вихідної сировини в повітрі (яке звичайно називають кальцинуванням) при температурі в інтервалі від 1800 до 2000°F (тобто від 1000 до 1100°С) з наступною повітряною класифікацією Такий спосіб забезпечує одержання кінцевих продуктів з більшою проникністю і супроводжується частковим перетворенням аморфного діоксиду кремнію (натуральна фаза кремнезему, що міститься у ВИХІДНІЙ діатомовій землі) у кристобаліт, який являє собою тетрагональну форму кристалічного діоксиду кремнію В кінцевих продуктах, одержуваних таким способом, вміст кристобаліту складає від 5 до 40 мас % Ще один відомий спосіб передбачає спікання сухого продукту в повітрі з додаванням до нього невеликої КІЛЬКОСТІ флюсу (звичайно цю операцію називають кальцинуванням з використанням флюсу) при температурі в інтервалі від 1800 до 2100°F (тобто від 1000 до 1150°С) з наступною повітряною класифікацією Такий спосіб дозволяє ще більше підвищити проникність кінцевого продукту, однак при цьому для нього характерним є більш високий ступінь перетворення аморфного діоксиду кремнію в кристобаліт, вміст якого в кінцевому продукті складає від 20 до 75 мас % Окрім найбільш часто використовуваних золи каустичної соди (тобто карбонату натрію, ІЧагСОз) та кам'яної солі (тобто хлориду натрію, NaCI), як флюси можна використовувати й ІНШІ речовини, зокрема солі лужних металів (тобто металів групи ІА періодичної таблиці) Високі температури, при яких одержують спе 13 52644 14 чені продукти з діатоміту, не тільки зменшують родне скло використовується в описі в загальноповерхневу площу, збільшують розміри пор, збіприйнятому ЗМІСТІ і відноситься до різноманітних льшують ЩІЛЬНІСТЬ вологого продукту і змінюють видів природного скла, яке звичайно називають розчинність домішок, але і підвищують ступінь вулканічним склом, що утворилося в результаті перетворення аморфного дюксиду кремнію у крисшвидкого охолодження кремнієвої магми або лави тобаліт ВІДОМІ різноманітні види природного скла, до яких відносяться, наприклад, перліт, пемза, обсидіан і Нині ВІДОМІ І докладно описані й ІНШІ способи смоляний камінь До обробки перліт звичайно має обробки діатоміту та одержання з нього різноманіколір від сірого до зеленого і велику КІЛЬКІСТЬ сфетних продуктів В результаті значних зусиль, виричних тріщин, які сприяють його розбиванню на трачених на розробку способів одержання з низьневеликі частки, що нагадують перлини Пемза косортних діатомових земель вихідної діатомітової являє собою легкий скляний пористий камінь Обсировини більш високого класу, вдалося одержати сидіан звичайно має темний колір зі скляним блиспродукти з діатоміту, які за своєю якістю не постуком і відрізняється характерним раковистим злапаються продуктам, отриманим з більш якісної мом Смоляний камінь має восковий смолянистий природної сировини До робіт, присвячених цій блиск і звичайно коричневий, зелений або сірий проблемі, відносяться дослідження Norman і Ralколір Вулканічне скло, таке, як перліт і пемза, ston (1940), Bartuska і Kalma (1968a, 1968b), Visутворюють масивні відкладення і знаходять широman і Picard (1972), Tarhamc і Kortisova (1979), Xiao ке промислове застосування До природного скла (1986), Li (1990), Liang (1990), Zhong та ін (1991), в даному контексті відноситься і вулканічний попіл, BrozekTam (1992), Wang (1992), Cai та ш (1992) і який в ущільненому вигляді часто називають вулVidenov та ін (1993) ВІДОМІ роботи, в яких ставиканічним туфом, що складається з дрібних часток лася мета поліпшити якусь одну із властивостей або уламків, які за ЗОВНІШНІМ ВИГЛЯДОМ нагадують одержуваних продуктів з діатоміту, наприклад, скло знизити загальний вміст або концентрацію в них розчинного заліза, авторами таких робіт є ThompОсновні ВИДИ природного скла є ХІМІЧНО еквіson і Вагг (1907), Вагг (1907), Vereimgte (1915, валентними ріоліту ВІДОМІ також, хоча й меншою 1928), Koech (1927), Swallen (1950), Suzuki i Tomiмірою, й ІНШІ види природного скла, які є ХІМІЧНО zawa (1971), Bradley і McAdam (1979), Nielsen і еквівалентними трахіту, дациту, андезиту, латиту і Vogelsang (1979), Heyse і Feigl (1980) та Mitsui базальту Обсидіанами звичайно називають маси(1989) і IH Продукт з діатоміту, отриманий Вагу вне природне вулканічне скло, багате на дюксид (1939), містить невелику КІЛЬКІСТЬ органічних речокремнію Обсидіани можна поділити на окремі кавин, a Codolmi (1953), Pesce (1955, 1959), Martin і тегорії в залежності від вмісту в них дюксиду креGoodbue (1968) та Munn (1970) одержали продукти мнію, причому до найбільш поширеної категорії з діатоміту з відносно високою прозорістю Прообсидіанів відносяться ріолітові обсидіани, у котдукт з діатоміту, отриманий Enzmger (1901), мав рих звичайно міститься біля 73 мас % S1O2 [див порівняно низьку для того часу розчинність ПроBerry, 1983] дукти з діатоміту, отримані Bregar (1955), Cruder та Перліт являє собою пдратоване природне ін, (1958) і Nishamura (1958), мали підвищену проскло, що містить звичайно біля 72 - 75% S1O2, 12 зорість і відносно низьку сумарну концентрацію 14% АІ2О3, 0,5 - 2% Fe2O3, 3 - 5% Na2O, 4 - 5% К2О, заліза Отриманий Smith (1991a,b,c, 1992a,b,c, 0,4 - 1,5% СаО (за масою) і невеликі КІЛЬКОСТІ спо1993, 1994а,b) кальцинований флюсом продукт з лук, що містять ІНШІ метали Перліт відрізняється діатоміту відрізняється гарною розчинністю багавід інших видів природного скла більш високим товалентних катіонів У роботах Schuetz (1935), вмістом (2 - 5 мас %) ХІМІЧНО зв'язаної води, нагаFilho і Manz da Veiga (1980), Marcus і Greanga дуючим скло ЗОВНІШНІМ виглядом з перламутровим (1964) і Marcus (1967) описані способи одержання блиском та наявністю характерних концентричних продуктів з діатоміту підвищеної чистоти У робоабо дугоподібних, нагадуючих шкірку цибулі (тобто тах Dufour (1990, 1993) описаний спосіб одержанперлітових), тріщин ня продуктів з діатоміту з низьким вмістом кристобаліту Продукти з перліту, які звичайно одержують шляхом подрібнення І теплового розширення вихідного перліту, мають ряд унікальних фізичних Принциповим однак є те, що жодний із перевластивостей, до яких відносяться висока порисрахованих вище продуктів з діатоміту не є матерітість, низька насипна ЩІЛЬНІСТЬ І хімічна інертність алом, що містить (І) функціональний фільтрувальРозширені перліти почали використовувати як ний компонент і (II) матричний компонент, в якому фільтрувальний матеріал приблизно наприкінці матричний компонент має температуру розм'як1940-х років (див Breese і Barker, 1994) Звичайно шення більш низьку, ніж зазначений функціональпроцес обробки перліту полягає в його подрібненні ний фільтрувальний компонент, та в якому функ(дроблення та розтирання), повітряній розмірній ціональний фільтрувальний компонент тісно класифікації, термічному розширенні і повітряній пов'язаний з матричним компонентом розмірній класифікації розширеного матеріалу з До числа інших функціональних фільтрувальодержанням відповідаючого необхідним вимогам них компонентів, які можуть знайти застосування кінцевого продукту Як приклад такого процесу при одержанні запропонованого у винаході матеобробки можна навести процес, при якому перліріалу, відносяться продукти, отримані з природнотову руду дроблять, розтирають і класифікують з го скла, яке має чітко виражену структуру, що одержанням часток заданого розміру (зокрема складається з переплутаних пор, яка забезпечує в таких, що проходять крізь сито розміром ЗО меш), процесах фільтрації ефективне фізичне уловлюякі потім нагрівають у розширювальній печі в атвання часток, що містяться в рідині Поняття "при 16 15 52644 мосфері повітря при температурі 870 -1100°С, при виконаний з високою якістю огляд технічних поліякій відбувається одночасне розм'якшення скла і мерів міститься в роботі Seymour (1990) Як привипаровування води, яка міститься в ньому, що клади найбільш прийнятних матричних компоненсупроводжується швидким розширенням часток тів можна назвати різноманітні види скла, скла та утворенням спіненої скляної маси, насипкристалічні мінерали, термопласта і метали ний об'єм якої може в 20 разів перевищувати наРізного виду матеріали зі скла являють собою сипний об'єм нерозширеної руди Часто розширесклоподібні аморфні полімери, що містять у поліний перліт піддають наступній повітряній мерному ланцюзі силоксанові [тобто -(Si-O)-] грукласифікації і після цього необов'язково подрібпи Як вже було відзначено вище, деякі матеріали нюють до розміру, що відповідає вимогам, які стазі скла є природними, зокрема перліт, пемза, обвляться до одержуваного кінцевого продукту Насидіан, смоляний камінь і вулканічний попіл Інші явність ХІМІЧНО зв'язаної води в інших видах матеріали зі скла, зокрема натрієво-кальцієве природного скла (наприклад, у пемзі, обсидіані і скло, отримані штучним шляхом Натрієвовулканічному попелі) часто забезпечує можливість кальцієве скло одержують при одночасному плавїх "теплового розширення" методом, аналогічним ленні в печі ВІДПОВІДНИХ порцій вихідних матеріаметоду термічного розширення перліту лів, в яких містяться окисли кремнію (тобто S1O2), алюмінію (тобто АЬОз), кальцію (тобто СаО), наПемза являє собою природне скло, що відрізтрію (тобто ІЧагО) і ІНОДІ калію (тобто КгО) або ЛІняється мезопористою структурою (наприклад, ТІЮ (тобто L12O), з наступним охолодженням розмає пори або порожнини розміром приблизно до плаву й одержанням аморфного продукту Готові 1мм) Через свою велику пористість пемза має вироби зі скла можуть мати найрізноманітнішу дуже низьку об'ємну ЩІЛЬНІСТЬ і в багатьох випадформу і випускаються у вигляді листів або пласках при зануренні у воду залишається на її повертин, виливків або волокон Способи виготовлення хні У більшості використовуваних в промисловості основних видів продуктів зі скла описані в літерапемз міститься приблизно від 60 до 70 мас % турі [див Scholes, 1974] Волокна зі скла звичайно S1O2 Пемзу звичайно обробляють подрібненням і називають мінеральною ватою, мінеральною шеркласифікацією (аналогічно наведеному вище опистю або силікатною бавовною, використовуючи су для перліту) і отримані продукти використовудля їхнього виготовлення різноманітні шлаки, гірють в основному як легкі за вагою агрегати, а таничі породи або скло [див Kujawa, 1983] кож як абразивний матеріал, абсорбенти і наповнювачі Нерозширена пемза і термічне розЯк матричні компоненти запропонованого у ширена пемза (отримана за такою ж технологією, винаході матеріалу можна використовувати певні що й розширений перліт) може також у ряді випадкристалічні мінерали, зокрема силікатні мінерали ків використовуватися як фільтрувальний матеріал та алюмосилікатні мінерали, а також гірничі поро[див Geitgey, 1979] подібно вулканічному попелу ди, що складаються з їхніх сумішей, оскільки вони [див Kansas Mineral, Inc , без дати] часто мають необхідні термопластичні властивості (наприклад, мають хімічне споріднення стосовно Нині ВІДОМІ Й ІНШІ продукти на основі природбагатьох силікатних стекол) До такого роду матеного скла та способи їх одержання Як приклад ріалів відносяться нефелін (калієво-натрієвоможна назвати роботи Houston (1959), Bradley алюмінієвий силікат, тобто (Na, KJAISiC^), альбіт (1979), Jung (1965), Monsaki (1976), Ruff і Nath (натрієво-алюмінієвий силікат, тобто NaAIS^Os) (1982) та Shiuh (1982, 1985), в яких описані різноабо кальцинований альбіт (натрієво-кальцієвоманітні способи обробки, що дозволяють одержати алюмінієвий силікат, тобто (Na, Ca)(Si, AI^Os) з природного скла різноманітні продукти спеціального призначення Термопластичними матеріалами називають Принциповим однак є те, що жоден із переліматеріали, які при нагріванні стають м'якими, а чених вище продуктів на основі природного скла потім при охолодженні знову стають твердими, не являє собою матеріал, що містить (І) функціозберігаючи при цьому свої початкові властивості нальний фільтрувальний компонент і (II) матричабо не змінюючи їх у процесі періодичного нагріний компонент, в якому матричний компонент має вання та охолодження Звичайно вважається, що температуру розм'якшення більш низьку, ніж затермопласти являють собою органічні полімери з значений функціональний фільтрувальний компопрямолінійним і розгалуженим ланцюгом, що манент, та в якому функціональний фільтрувальний ють молекулярні зв'язки Прикладами добре відокомпонент тісно пов'язаний з матричним компонемих термопластів є матеріали на основі акрилнітнтом рилбутадієнстиролу (АБС), стиролакрил нітрилу (САН), акрилатстиролакрилнітрилу (АСА), мета2 Матричні компоненти крилатбутадієнстиролу (МБС), До термопластів Матричні компоненти, що використовуються відносяться також полімери формальдегіду, ВІДОМІ при одержанні запропонованого в даному винаході як ацетали, полімери метилметакрилату, ВІДОМІ ЯК композиційного фільтрувального матеріалу, відріакрилові пластмаси, полімери мономерного стизняються тим, що їхня температура розм'якшення ролу, ВІДОМІ як полістироли, полімери фторованих нижче температури розм'якшення функціональномономерів, ВІДОМІ як фторвуглеці, полімери амідго фільтрувального компонента, який входить до них ланцюгів, ВІДОМІ ЯК найлони, полімери парафіскладу цього матеріалу нів та оліфінів, ВІДОМІ як поліетилени, поліпропілеДо більш прийнятних матричних компонентів ни і полюлефіни, полімери, що складаються з відносяться технічні полімери і матеріали, що відповторюваних бісфенольних та карбонатних груп, носяться до них, які можуть являти собою органічВІДОМІ як полікарбонати, полімери терефталатів, ні або неорганічні полімери, отримані з натуральВІДОМІ як складні поліефіри, полімери бісфенольних речовин або отримані синтетично Докладний, 18 17 52644 них та дикарбонових кислот, ВІДОМІ ЯК поліариларичного компонента, мають унікальні властивості ти, і полімери вінілхлоридів, ВІДОМІ як полівінілхлоЦі матеріали мають структуру, що складається з риди (ПВХ) Високомолекулярні термопласти мапереплутаних пор, яка є ВІДМІТНОЮ особливістю ють унікальні властивості, наприклад, функціонального фільтрувального компонента (і поліфеніленсульфід (ПФС) має винятково високу наявність якої є необхідною умовою, що в багаМІЦНІСТЬ і жорсткість, поліефіркетон (ПЕК), політьох випадках визначає високу ефективність кінефірефіркетон (ПЕЕК), поліамідімід (ПАЇ) не тільки цевого продукту, отриманого з цього композиціймають високу МІЦНІСТЬ І жорсткість, але і є дуже ного фільтрувального матеріалу) і дозволяє термостійкими матеріалами, а поліефірімид (ПЕІ) створити матеріал, межі зміни проникності якого є негорючим матеріалом До спеціальних термодозволяють успішно використовувати його як фіпластів відносяться юномери, тобто співполімери льтрувальний матеріал Проте на властивості заетилену та метакрилової кислоти, які мають не пропонованих композиційних фільтрувальних маковалентні, а ІОННІ поперечні зв'язки, в результаті теріалів впливає і наявність у них матричного чого в робочих умовах вони поводяться як термокомпонента Наявність у композиційному матеріалі реактивні пластмаси, полівшілкарбазол, який має матричного компонента виявляється зокрема у унікальні електричні властивості, та полімери ізопідвищенні проникності матеріалу, зниженні ЩІЛЬбутилену, ВІДОМІ як поліізобутилени, які при кімнаНОСТІ центрифугованого вологого матеріалу, знитній температурі являють собою в'язку речовину женні вмісту кристобаліту і/або ЗМІНІ мікроструктурних характеристик матеріалу Термореактивні пластмаси являють собою синтетичні смоли, які необоротно змінюють свої влаНижче докладно розглянуті основні найбільше стивості в процесі теплового отвердіння і перетвоважливі властивості запропонованих у даному рюються в неплавкий матеріал, який не винаході композиційних фільтрувальних матеріарозм'якшується і не стає пластичним при наступлів та ВІДПОВІДНІ способи визначення цих властиному нагріванні Проте деякі термореактивні пласвостей тмаси можуть в обмеженому інтервалі усього діа1 Проникність пазону робочих умов поводитися як термопласти і Функціональні фільтрувальні матеріали звитому їх можна використовувати як матричний комчайно піддають ВІДПОВІДНІЙ обробці, метою якої є понент запропонованого в даному винаході матестворення матеріалів, що дозволяють проводити ріалу Деякі термореактивні пластмаси, зокрема фільтрацію у певному діапазоні витрат, який заледеякі поліефіри та епоксидні смоли, мають здатжить від їхньої проникності Р Проникність часто ність до холодного отвердіння при кімнатній темоцінюються в одиницях, які мають назву дарсі і пературі До термореактивних пластмас віднозвичайно позначаються як "Д", при цьому 1 дарсі сяться алкідні смоли, фенопласти, епоксидні відповідає проникності фільтрувального матеріалу смоли, амінопласти (включаючи формальдегід товщиною 1см, через ділянку площі якого в 1см сечовини та меламінформальдепд), полмміди та протягом 1сек при перепаді тиску в 1атм (тобто деякі кремнієві пластмаси 101325кПа) проходить 1см рідини, в'язкість якої дорівнює 1 сантипуазу Для виміру проникності Докладні ВІДОМОСТІ про властивості та засто[European Brewery Convention, 1987] використовусування термопластів і термореактивних пластмас ється спеціально сконструйований пристрій, в можна знайти у ВІДПОВІДНІЙ літературі [див якому є сітка, на якій при пропусканні через приElsevier, 1992, Rybm, 1990] стрій суспензії завислого у воді фільтрувального Як матричний компонент можна використовуматеріалу утворюється шар фільтрувального мавати також деякі метали і сплави, зокрема такі, що теріалу, що випав в осад, після чого, знаючи товмають низьку температуру плавлення і ВІДПОВІДНІ щину фільтрувального шару та його поперечний термопластичні властивості, які забезпечують мопереріз, вимірюється час проходження через нього жливість їх використання для одержання запропозміряного обсягу води Закономірності, отримані нованих у винаході матеріалів Як приклад таких для пористого матеріалу на основі закону Дарсі металів можна назвати олово (тобто Sn), цинк [див Bear, 1988], були використані для розробки (тобто Zn) і свинець (тобто РЬ) Прикладами приінших відомих нині пристроїв та способів оцінки датних для застосування сплавів є деякі припої, проникності Проникність фільтрувальних матеріазокрема свинцево-олов'яний припій (тобто Sn-Pb), лів, зокрема діатоміту і природного скла, які знаолов'яно-цинковий припій (тобто Sn-Zn) і цинковоходять широке промислове застосування (і які свинцевий припій (тобто Zn-Pb) можна використовувати як функціональні фільтруЯк матричний компонент запропонованих у вальні компоненти за даним винаходом), може даному винаході матеріалів можна також викорисмати саме різне значення в інтервалі від менше товувати й ІНШІ матеріали з аналогічними термо0.05Д до більше ЗОД Вибір конкретного значення пластичними властивостями, при цьому темперапроникності фільтрувального матеріалу для певтура розм'якшення використовуваного як ного процесу фільтрації залежить від витрати фіматричний компонент матеріалу повинна бути нильтрованої рідини і необхідного для даного конкжчою за температуру розм'якшення вибраного ретного випадку ступеня її очищення функціонального фільтрувального компонента Б Методи визначення властивостей запропоДіапазон значень проникності запропонованих нованого в даному винаході композиційного фільу даному винаході композиційних фільтрувальних трувального матеріалу матеріалів не набагато відрізняється від діапазону значень проникності використаних у них та широко Запропоновані в даному винаході КОМПОЗИЦІЙНІ застосовуваних в промисловості функціональних фільтрувальні матеріали, які складаються з функфільтрувальних компонентів ціонального фільтрувального компонента та мат 20 19 52644 Наявність процесу спікання і таким чином факт речовини Знаючи вагу порошку, можна визначити утворення запропонованого композиційного фільЩІЛЬНІСТЬ центрифугованого матеріалу у вологому трувального матеріалу (тобто утворення тісного стані шляхом ділення ваги насипаного в трубку зв'язку між функціональним фільтрувальним комсухого порошку (тобто порошку, який сушать у понентом та матричним компонентом) можуть буповітрі при температурі 110°С доти, поки його вага ти підтверджені, якщо проникність композиційного не перестане змінюватися) на зміряний об'єм вофільтрувального матеріалу (після теплового спілогого матеріалу, що знаходиться в трубці кання і без всілякого подрібнення, тобто без наУ звичайних фільтрувальних матеріалів ЩІЛЬступного розтирання або класифікації) більше НІСТЬ у вологому стані коливається від приблизно 3 проникності простої суміші, що складається з його 12 фунтів на куб фут (тобто 0,19г/см ) до прибли3 компонентів (тобто до теплового спікання) зно ЗО фунтів на куб фут (тобто 0,48г/см ) ЩІЛЬНІСТЬ у вологому стані запропонованих у даному Так, наприклад, якщо проста суміш функціовинаході композиційних фільтрувальних матеріанального фільтрувального компонента і матричнолів перебуває у межах, порівнянних з межами, в го компонента (проникність яких складає ВІДПОВІДяких перебуває ЩІЛЬНІСТЬ використовуваних при НО 0.06Д і 0.29Д) має проникність Р(а + Ь), їхньому одержанні маючих промислове застосудорівнюючу 0.07Д, а запропонований композиційвання функціональних фільтрувальних компоненний фільтрувальний матеріал, отриманий з такої тів простої суміші, має проникність Р(с), дорівнюючу 0.20Д, то збільшення проникності свідчить про З Розмір часток збільшення агломерації, що відбувається У приОдна з важливих характеристик запропоновайнятному варіанті винаходу проникність Р(с) переного в даному винаході композиційного фільтрувищує проникність Р(а + Ь) на 5% або більше, у вального матеріалу пов'язана з агломерацією часбільш прийнятному варіанті на 10% або більше і ток утворюючих його компонентів, яка більш найбільш прийнятне на 20% або більше прийнятне здійснюється шляхом їхнього теплового спікання Один з методів кількісної оцінки ступеня 2 ЩІЛЬНІСТЬ матеріалу у вологому стані агломерації часток полягає у визначенні гранулоПоказником ступеня збереження запропонометричного складу вихідних компонентів (тобто до ваним у даному винаході композиційним фільтруагломерації) та гранулометричного складу отривальним матеріалом структури, що складається з маного композиційного фільтрувального матеріапереплутаних пор, яку має його функціональний лу фільтрувальний компонент, може служити ЩІЛЬНІСТЬ, яку має цей матеріал у центрифугованому Більш прийнятним способом визначення гравологому стані та яка характеризує його корисну нулометричного складу є метод лазерної дифракоб'ємну ЩІЛЬНІСТЬ в процесі фільтрації і розмір якої ції Як прилад для визначення гранулометричного є обмеженим в реальних умовах ступенем ущільскладу запропонованого у винаході композиційнонення фільтрувального матеріалу ЩІЛЬНІСТЬ ВОЛОго фільтрувального матеріалу або його компоненГОГО матеріалу є одним з найбільш важливих його тів більш прийнятне використовувати прилад марвластивостей, оскільки вона характеризує об'єм ки Leeds & Northrup Microtrac Model X-100 Цей наявних у матеріалі пустот, в яких під час фільтприлад цілком автоматизований, а одержувані на рації можуть збиратися частки, що містяться у фіньому результати засновані на вимірі розподілу льтрованій рідині, і являє собою по суті один з особсягу, відформатованого в геометричній прогресії новних показників, від якого залежить по 100 каналах при фільтрі, що періодично вклюефективність фільтрації Чим менша ЩІЛЬНІСТЬ чається в роботу на ЗОсек Для оцінки гранулометфільтрувального матеріалу, що знаходиться у воричного складу використовується певний алгологому стані, тим більший обсяг наявних у ньому ритм, що дозволяє штепретувати отримані за пустот і тим вище ефективність фільтрації дифракційним малюнком дані в припущенні, що усі частки мають сферичну форму, а їхній розмір хаБільш прийнятним методом визначення об'ємрактеризується діаметром сфери D Середній діаної ЩІЛЬНОСТІ запропонованих у даному винаході метр часток визначається на вимірювальному композиційних фільтрувальних матеріалів є вимір приладі як величина Dso, значення якої свідчить ЩІЛЬНОСТІ центрифугованого вологого матеріалу про те, що 50% від всього обсягу часток у такому Для цього певну порцію матеріалу вагою від 0,50 матеріалі займають частки, які мають такий самий до 1,00г засипають у калібровану, встановлювану або менший діаметр на центрифугу трубку об'ємом 14мл, в яку дода ють відповідну КІЛЬКІСТЬ деюнізованої води, обсяг якої разом із насипаним у трубку матеріалом складає біля Юмл Струшуванням трубки суміш, що знаходиться в ній, ретельно перемішують до повного змочування всього насипаного до неї сухого порошку Після ЦЬОГО В трубку зверху доливають ще деяку КІЛЬКІСТЬ деюнізованої води, змиваючи зі стінок трубки залишки прилиплої до них під час струшування суміші Потім трубку встановлюють у центрифугу і обертають з частотою 1800об/хв протягом ЗОхв Після центрифугування трубку обережно, не порушуючи шару твердих часток, що утворився в ній, знімають з центрифуги і вимірюють з точністю 0,05мл рівень (тобто обсяг) осадженої Оцінку процесу спікання та констатацію факту утворення запропонованого композиційного фільтрувального матеріалу (тобто матеріалу, в якому функціональний фільтрувальний компонент і матричний компонент тісно пов'язані один з одним) можна виконати розрахунковим шляхом, вирахувавши середньо-зважені значення середнього діаметра часток простої суміші функціонального фільтрувального компонента і матричного компонента (тобто до їхнього теплового спікання один з одним) і середнього діаметра часток запропонованого композиційного фільтрувального матеріалу, отриманого з такої суміші (після теплового спікання до подрібнення, тобто до наступного розтирай 22 21 52644 ня або класифікації) чення інтенсивності порівнюється з еталонними Агломерація зокрема відбувається у тому виданими по кристобаліту, отриманими за стандартпадку, коли середньо-зважене значення Dso(a + b) ною методикою при поступовому додаванні криссереднього діаметра суміші, що складається з тобаліту в аморфний дюксид кремнію функціонального фільтрувального компонента з Вміст кристобаліту в запропонованому в дасереднім діаметром часток Dso(a) і матричного ному винаході композиційному фільтрувальному компонента з середнім діаметром часток Dso(b), матеріалі складає, починаючи від просто прийнятбуде менше середнього діаметра Dso(c) часток ного варіанта і закінчуючи найбільш прийнятним запропонованого композиційного фільтрувального варіантом, менше 1% (звичайно від біля 1% до матеріалу Так, наприклад, якщо Dso (а) дорівнює нижньої межі вимірів), менше 1,1% (звичайно від 16,7мкм і вміст цих часток у запропонованому біля 1,1% до нижньої межі вимірів), менше 1,5% композиційному фільтрувальному матеріалі скла(звичайно від біля 1,5% до нижньої межі вимірів), дає 70%, a D5o(b) дорівнює 17,3мкм і вміст цих менше 2% (звичайно від біля 2% до нижньої межі часток у запропонованому композиційному фільтвимірів), менше 3% (звичайно від біля 3% до нижрувальному матеріалі складає 30%, то ньої межі вимірів), менше 5% (звичайно від біля 5% до нижньої межі вимірів), менше 10% (звичайD50(a + b) = [(0,70 х 16,7) + (0,30 х 17, 3)] = но від біля 10% до нижньої межі вимірів) 16,9мкм Якщо фактично зміряний середній діаметр ча5 Мікроструктурні характеристики сток в отриманому композиційному фільтрувальМікроструктурні характеристики запропонованому матеріалі Dso(c) виявиться рівним 17,1мкм, них композиційних фільтрувальних матеріалів часце буде означати, що спікання часток відбулося, то відрізняються від мікроструктурних характерисоскільки Dsofa + b) менше Dso(c) Більш прийнятне, тик, які до теплового спікання мають щоб значення Dso(c) було більше значення Dso(a + функціональний фільтрувальний та матричний b) щонайменше на 1%, прийнятне щонайменше на компоненти Особливості мікроструктури запропо5%, ще більш прийнятне щонайменше на 10% та нованих в даному винаході композиційних фільтнайбільш прийнятне щонайменше на 20% рувальних матеріалів можна досить точно визначити шляхом нанесення суспензії досліджуваного Використання такого методу виміру розміру матеріалу в рідині, що має ВІДПОВІДНИЙ коефіцієнт часток дає найкращі результати у тому випадку, заломлення (зокрема у воді), на скляні пластинки коли частки функціонального фільтрувального та перегляді їх наоптичному мікроскопі при збількомпонента, матричного компонента і запропоношеннях у 200 разів і 400 разів При таких збільваного композиційного фільтрувального матеріалу шеннях можна чітко побачити структуру функціоусі мають приблизно однакову ЩІЛЬНІСТЬ та принальних фільтрувальних компонентів, що близно однакову сферичну форму, яка закладена складається з переплутаних пор, і визначити харав алгоритм, на якому заснований цей метод При ктеристики мікроструктури матричних компонентів використанні як матричний компонент волокнистих матеріалів найбільше прийнятним способом оцінки В Способи приготування запропонованих у властивостей отриманого матеріалу є метод, заданому винаході композиційних фільтрувальних снований на вимірі проникності, що одержав більш матеріалів широке поширення Звичайний спосіб приготування запропонова4 Вміст кристобаліту них у даному винаході композиційних фільтрувальних матеріалів полягає в перемішуванні функціДеякі із запропонованих композиційних фільтонального фільтрувального компонента з рувальних матеріалів суттєво відрізняються від матричним компонентом та їх наступному нагрімаючих таку ж проникність використовуваних в ванні, що супроводжується спіканням та агломепромисловості діатомітів істотно меншим вмістом рацією (тобто тепловому спіканні) кристобаліту Більш прийнятний спосіб визначення вмісту кристобаліту заснований на вимірі дифракФункціональний фільтрувальний компонент і ції рентгенівських променів за методом, розроблематричний компонент можна змішувати в будь-якій ним Klug і Alexander (1972) Подрібнену товкачипропорції, яка залежить від вибраних функціонаком у ступці в дрібний порошок пробу льного фільтрувального і матричного компонентів випробовуваного матеріалу засипають в алюмінієта одержуваного композиційного фільтрувального вий контейнер Контейнер з пробою поміщають у матеріалу Так, наприклад, якщо в бідних матричспеціальний прилад і піддають дії пучка колімованим компонентом композиційних фільтрувальних них та сфокусованих на мідний катод рентгенівсьматеріалах вміст матричного компонента (в проких променів, використовуючи для їхнього прискостій суміші, що складається з функціонального рення напругу 40кВ та струм 20мА Дифракцію фільтрувального компонента та матричного комрентгенівських променів, що пропускаються через понента до теплового спікання) перебуває звичайпробу, визначають скануванням з кроковим перено в межах від 0,5 до 5 мас %, тоді як в багатих на міщенням у кутовій ДІЛЯНЦІ, яка характеризує міжматричний компонент матеріалах вміст матричноплощинну відстань у кристалічній ґратчастій струкго компонента (в простій суміші, що складається з турі кристобаліту, наявність якої виявляється у функціонального фільтрувального компонента та збільшенні інтенсивності дифракції Ця ділянка матричного компонента до теплового спікання) перебуває в межах від 21 до 23 20, а результати перебуває в межах від 70 до 90 мас % вимірів фіксують з кроком 0,05 20 при тривалості Перемішування функціонального фільтруварахунку на кожному кроці в 20сек Для визначення льного компонента з матричним компонентом до вагового відсоткового вмісту кристобаліту в пробі теплової обробки здійснюють, наприклад, за доотримане в результаті вимірів сумарне пікове знапомогою механічної мішалки протягом часу, необ 24 23 52644 хідного для їхнього повного перемішування один з наході композиційний фільтрувальний матеріал одним можна помістити в пластмасову ємність і налити до неї невелику КІЛЬКІСТЬ диметилдихлорсилану Для нагрівання отриманої суміші можна вико[тобто SiCbfCbbh] або гексаметилдисилазану ристовувати, наприклад, звичайну піч, мікрохви[тобто (CH 3 )3SI-MH-SI(CH 3 )3] В результаті реакції, льову піч, інфрачервону піч, муфельну піч, випащо проходить на поверхні матеріалу в паровій лювальну піч або тепловий реактор, здійснюючи фазі протягом понад 24 год , одержують матеріали нагрів в атмосфері, наприклад, оточуючого повітря з підвищеною гідрофобністю Такі матеріали викоабо в штучно створеній атмосфері, наприклад, в ристовують у складах для хроматографії, а також атмосфері азоту (тобто N2) або кисню (тобто Ог), разом з іншими гідрофобними матеріалами для при температурі від 100 до 2500°F (тобто від 40 до підвищення їхніх механічних властивостей, напри1400°С) та при тиску від 0,1 до 50атм (тобто від 1 клад, з використанням вуглеводнів та масел до 5000кПа) Параметри теплової обробки, такі, як температура і тривалість, залежать від обраних Аналогічним чином запропоновані у винаході функціонального фільтрувального і матричного КОМПОЗИЦІЙНІ фільтрувальні матеріали можна обкомпонентів та одержуваного композиційного фіробити, наприклад, шляхом приготування з них льтрувального матеріалу Так, наприклад, тривасуспензії у водному розчині, що містить 10% (у лість нагрівання може складати приблизно від відношенні маси до обсягу) амшопропілтриетокси1мсек (зокрема, в реакторах із псевдозрідженим силану (тобто C9H23NO3S1), з наступною дефлегшаром) до 10 год (зокрема у звичайних печах) мацією при 700°С протягом 3 год , фільтрацією Температура, до якої нагрівають суміш, (тобто суміші і сушінням твердого матеріалу, що залишитемпература, достатня для теплового спікання) вся, який являє собою кінцевий продукт з підвизвичайно обирається приблизно рівною темперащеною гідрофільністю Такі матеріали придатні турі розм'якшення матричного компонента і мендля використання в хроматографії разом із воднишою за його температуру плавлення (тобто нагріми розчинами для підвищення їхніх механічних тий до температури спікання матричний компонент властивостей, а також можуть використовуватися не перебуває в розплавленому стані) для одержання на їхній основі інших композиційних фільтрувальних матеріалів шляхом заміщення Можливе (в обсязі даного винаходу) одержаннаявних на поверхні запропонованого композиційня й інших різновидів запропонованого в ньому ного фільтрувального матеріалу кінцевих гідрокомпозиційного фільтрувального матеріалу Зокксильних (тобто -ОН) функціональних груп амінорема отриманий композиційний фільтрувальний пропіловими групами (тобто -(СНгізМНг) матеріал можна піддавати подальшій обробці, спрямованій на поліпшення одного або кількох його властивостей (наприклад, розчинності або поверхневих характеристик) чи на одержання нового кінцевого продукту, призначеного для спеціальних цілей Як приклади такої обробки запропонованих композиційних фільтрувальних матеріалів можна назвати промивання кислим розчином, поверхневу обробку і/або обробку для іммобілізації органічних сполук 1 Промивання кислим розчином Шляхом промивання спочатку кислим розчином, а потім деюнізованою водою, що видаляє залишки кислоти, і наступного сушіння з описаних вище нових композиційних фільтрувальних матеріалів можна створити ще один вид нових композиційних, використовуваних як фільтрувальне середовище, продуктів Промивання композиційного фільтрувального матеріалу кислим розчином знижує вміст в ньому розчинних домішок, зокрема заліза або алюмінію Для такого промивання звичайно використовують мінеральні кислоти, такі, як сірчана кислота (тобто H2SO4 соляна кислота (тобто НСІ), фосфорна кислота (тобто НзРО4) або азотна кислота (тобто NHO3), а також органічні кислоти, такі, як лимонна кислота (тобто СбНвО?) або оцтова кислоти (тобто СНзСООН) 2 Поверхнева обробка Ще один вид нових композиційних фільтрувальних продуктів можна одержати шляхом поверхневої обробки описаних вище нових композиційних фільтрувальних продуктів, що полягає, наприклад, у їх силанізацм, в результаті якої поверхня матеріалу стає або більш гідрофобною, або більш гідрофільною Так, наприклад, новий запропонований у ви З Обробка для іммобілізації органічних сполук Маючи гідрофільні властивості (тобто силанізовані) нові КОМПОЗИЦІЙНІ фільтрувальні матеріали шляхом відповідної обробки можна використовувати для іммобілізації органічних сполук, наприклад, протеїну Запропоновані у винаході КОМПОЗИЦІЙНІ фільтрувальні матеріали виконують у цих випадках роль носія для іммобілізації органічних сполук Оброблені ВІДПОВІДНИМ чином матеріали можуть використовуватися в хроматографії та для біохімічного очищення Нині ВІДОМО велику КІЛЬКІСТЬ різноманітних докладно описаних у літературі [див Hermanson, 1992] реакцій, які забезпечують зміну властивостей різноманітних кремнієвих матеріалів Проте до цього часу ніхто ще не розглядав можливості одержання на основі запропонованих у даному винаході композиційних фільтрувальних матеріалів шляхом зміни їхніх властивостей нових, використовуваних як фільтрувальне середовище, композиційних продуктів (які також є об'єктом даного винаходу), що мають істотно більш високу ефективність за рахунок наявності в них матричного компонента Г Способи використання запропонованих у даному винаході композиційних фільтрувальних матеріалів Запропоновані в даному винаході КОМПОЗИЦІЙНІ фільтрувальні матеріали та їхні різновиди використовуються при переробці, обробці або ЗМІНІ складу інших матеріалів В процесах фільтрації запропоновані в даному винаході КОМПОЗИЦІЙНІ фільтрувальні матеріали та їхні різновиди можуть використовуватися для підвищення ступеня освітлення рідини і збільшення 26 25 52644 продуктивності процесу фільтрації шляхом нанетанні такого матеріалу в хроматографії, оскільки сення їх на відповідну перегородку методом намиповерхневі характеристики матеріалу істотно вної фільтрації або використовуватися шляхом впливають на ефективність хроматографічного додавання безпосередньо у фільтровану рідину в поділу цілого ряду специфічних систем Так, напроцесі об'ємної фільтрації для зниження утворюприклад, при аналізі пестицидів гідрофобні поверваного небажаними частками навантаження на хні хроматографічного носія знижують його поверперегородку хневу активність і істотно зменшують КІЛЬКІСТЬ В процесах фільтрації запропоновані в даному ВІДХОДІВ винаході нові КОМПОЗИЦІЙНІ фільтрувальні матеріаЗапропоновані у винаході матеріали можуть ли можна використовувати разом з іншими матерітакож використовуватися для іммобілізації органіалами (тобто в композиції як додатковий фільтручних сполук, наприклад, для зв'язку протеїну з вальний засіб) При цьому як матеріали, з якими аміносиланізованим носієм Зокрема з носієм, що для приготування фільтрувальної композиції змімістить аміносиланізований композиційний фільтшують запропоновані в даному винаході КОМПОЗИрувальний матеріал, який пропонується в даному ЦІЙНІ фільтрувальні матеріали, можна використовинаході, можна зв'язати протеїн А, який являє вувати, наприклад, діатоміт, перліт, природне собою отриманий з бактерій поліпептид скло, целюлозу, активоване вугілля, глину або ІНШІ Запропоновані в даному винаході КОМПОЗИЦІЙНІ матеріали В інших більш складних варіантах зафільтрувальні матеріали можуть знайти й інше пропоновані в даному винаході КОМПОЗИЦІЙНІ фільзастосування після їх змішання з іншими матеріатрувальні матеріали можна змішувати з іншими лами та виготовлення з отриманої суміші монолітскладовими фільтрувальної суміші, виготовляючи ного або агрегатного матеріалу, придатного як з неї листи, прокладки і фільтрувальні патрони носій (зокрема для іммобілізації мікробів), як основа (зокрема для іммобілізації ферментів) або для Вибір конкретного складу або модифікації заприготування каталізаторів пропонованого в Даному винаході продукту з композиційного фільтрувального матеріалу залежить Необхідно відзначити, що в розглянуті вище від конкретних умов Так, наприклад, у процесі варіанти можна вносити різні зміни і вдосконаленфільтрації, що потребує винятково високого стуня, які однак не повинні порушувати основної ідеї пеня очищення, але припускає можливість роботи та не повинні виходити за обсяг даного винаходу, з відносно низькими витратами фільтрованої рідищо обмежений тільки доданою до опису формуни, більш прийнятно використовувати фільтрувалою винаходу льний матеріал з низькою проникністю, тоді як в Д Приклади процесі фільтрації, що потребує високої витрати У наведених нижче прикладах, що носять ілюфільтрувальної рідини, але не потребує високого стративний, але не обмежуючий обсяг винаходу ступеня очищення, більш прийнятним є матеріал з характер описані декілька запропонованих у дависокою проникністю Тими ж міркуваннями слід ному винаході нових композиційних матеріалів та керуватися і при використанні запропонованих у способи їх одержання даному винаході композиційних фільтрувальних Приклад 1 матеріалів разом з іншими матеріалами або при Діатоміт (70%) + перліт (30%) приготуванні сумішей, до складу яких вони вхоОписаний в цьому прикладі новий композиційдять КІЛЬКІСТЬ необхідного матеріалу також обиний фільтрувальний матеріал приготовлений із рається в залежності від конкретних особливостей суміші, що складається на 70 мас % з функціонапроцесу, в якому він застосовується льного фільтрувального компонента, за який використали CELITE 500, що являє собою природний Запропоновані в даному винаході КОМПОЗИЦІЙНІ діатоміт з проникністю 0.06Д, ЩІЛЬНІСТЮ у вологому фільтрувальні матеріали можна також використостані 17,0 фунтів на куб фут (тобто 0,272 г/см3) і вувати не тільки в процесах фільтрації, але й як, середнім діаметром часток Dso(a) 16,7мкм (Cehte наприклад, функціональні наповнювачі У такій Corporation, Lompoc, California), та на ЗО мас % з якості їх можна використовувати в барвниках, при матричного компонента HARBORLITE 200, що явнанесенні покриттів, при виготовленні паперу або ляє собою подрібнений розширений перліт з прополімерних матеріалів, безпосередньо додаючи їх никністю 0.29Д, ЩІЛЬНІСТЮ у вологому стані 14,0 в певній концентрації у ВІДПОВІДНИЙ склад для одефунтів на куб фут (тобто 0,224г/см3) і середнім ржання необхідного ефекту Завдяки матувальним діаметром часток Dso(b) 17,3мкм (Harborhte Corpoвластивостям, яких набувають фарби і покриття ration, Vicksburg, Michigan) Отриману суміш протяпри додаванні до них запропонованих у винаході гом 45хв спікали в атмосфері повітря в муфельній композиційних фільтрувальних матеріалів, а також печі при 1700°F (тобто 930°С), потім виймали з завдяки антисклеювальним властивостям, яких печі і охолоджували до кімнатної температури з вони надають полімерним матеріалам, застосуодержанням запропонованого у винаході композивання таких матеріалів дозволяє одержати вироби ційного фільтрувального матеріалу з унікальною зовнішньою поверхнею Силанізовані гідрофобні або гідрофільні матеріали, що мають підвищену сумісність з іншими конкретними матеріалами або інгредієнтами, доцільно використовувати для подальшого підвищення якостей фільтрувального матеріалу або якостей функціональних наповнювачів Змінення поверхневих характеристик матеріалу шляхом його силанізацм особливо важливе при викорис Отриманий у цьому прикладі новий композиційний фільтрувальний матеріал має такі властивості проникність 0,2Д, ЩІЛЬНІСТЬ у вологому стані 14,5 фунта на куб фут (тобто 0,232г/см3), середній діаметр часток Dso(c) 17,1мкм і вміст кристобаліту 0,1% Для порівняння можна сказати, що проста суміш використаних у цьому прикладі компонентів 28 27 52644 має такі властивості проникність 0.07Д, ЩІЛЬНІСТЬ ний фільтрувальний матеріал приготовлений із у вологому СПІНІ 17,1 фунта на куб фут (тобто суміші, що складається на 50 мас % з функціона3 0,274г/см ), середній діаметр часток 17,0мкм Крім льного фільтрувального компонента, за який викотого, у використовуваних з промисловою метою ристали CELITE 500, що являє собою природний діатомітах, у яких проникність є порівнюваною з діатоміт з проникністю 0.06Д, ЩІЛЬНІСТЮ у вологому 3 проникністю отриманого в цьому прикладі нового стані 17,0 фунтів на куб фут (тобто 0,272г/см ) і композиційного фільтрувального матеріалу, вміст середнім діаметром часток Dso(a) 16,7мкм (Cehte кристобаліту складає , біля 20%, а ЩІЛЬНІСТЬ у воCorporation, Lompoc, California), та на 50 мас % з логому стані біля 19 фунтів на куб фут (тобто 0,30 матричного компонента HARBORLITE 700, що яв3 г/см ) Наведені вище дані свідчать про те, що ляє собою подрібнений розширений перліт з проотриманий у цьому прикладі новий композиційний никністю 0.73Д, ЩІЛЬНІСТЮ у вологому стані 14,5 3 фільтрувальний матеріал за своїми унікальними фунта на куб фут (тобто 0,232г/см ) і середнім властивостями відрізняється як від його окремих діаметром часток Dso(b) 30,2мкм (Harborhte Corpoкомпонентів, так і від маючих промислове застосуration, Vicksburg, Michigan), до яких як кислий вання діатомітів з порівнянною проникністю флюс додана 5%-на борна кислота (тобто Н3ВО3), яка знижує температуру розм'якшення перліту Приклад 2 Отриману суміш протягом ЗОхв спікали в атмосДіатоміт (90%) + перліт (10%) + кислий флюс фері повітря в муфельній печі при 1700°F (тобто Описаний у цьому прикладі новий композицій930°С), потім виймали з печі і охолоджували до ний фільтрувальний матеріал приготовлений із кімнатної температури з одержанням запропоносуміші, що складається на 90 мас % з функціонаваного у винаході композиційного фільтрувального льного фільтрувального компонента, за який викоматеріалу ристали CELITE 500, що являє собою природний діатоміт з проникністю 0.06Д, ЩІЛЬНІСТЮ у вологому Отриманий у цьому прикладі новий композистані 17,0 фунтів на куб фут (тобто 0,272г/см3) і ційний фільтрувальний матеріал має такі властисереднім діаметром часток Dso(a) 16,7мкм (Cehte вості проникність 1,9Д, ЩІЛЬНІСТЬ у вологому стані Corporation, Lompoc, California), та на 10 мас % з 11,3 фунта на куб фут (тобто 0,181г/см3), середній матричного компонента HARBORLITE 200, що явдіаметр часток Dso(c) 33,5мкм і вміст кристобаліту ляє собою подрібнений розширений перліт з про0,1% никністю 0.29Д, ЩІЛЬНІСТЮ у вологому стані 14,0 Для порівняння можна сказати, що проста су3 фунтів на куб фут (тобто 0,224г/см ) і середнім міш використаних у цьому прикладі компонентів діаметром часток Dso(b) 17,3мкм (Harborhte Corpoмає такі властивості проникність 0.10Д, ЩІЛЬНІСТЬ ration, Vicksburg, Michigan), до яких як кислий у вологому стані 15,8 фунта на куб фут (тобто флюс додана 2%-на борна кислота (тобто Н3ВО3), 0,253г/см3) і середній діаметр часток 26,4 мкм яка знижує температуру розм'якшення перліту Крім того, у використовуваних з промисловою меОтриману суміш протягом ЗОхв спікали в атмостою діатомітах, у яких проникність є порівнюваною фері повітря в муфельній печі при 1700°F (тобто з проникністю отриманого в цьому прикладі нового 930°С), потім виймали з печі і прохолоджували до композиційного фільтрувального матеріалу, вміст кімнатної температури з одержанням запропонокристобаліту складає біля 50%, а ЩІЛЬНІСТЬ у волованого у винаході композиційного фільтрувального гому стані біля 19 фунтів на куб фут (тобто 0,30 матеріалу г/см3) Наведені вище дані свідчать про те, що отриманий у цьому прикладі новий композиційний Отриманий у цьому прикладі новий композифільтрувальний матеріал за своїми унікальними ційний фільтрувальний матеріал має такі властивластивостями відрізняється як від його окремих вості проникність 0.69Д, ЩІЛЬНІСТЬ у вологому стакомпонентів, так і від маючих промислове застосуні 13,0 фунтів на куб фут (тобто 0,208г/см3), вання діатомітів з подібною проникністю середній діаметр часток Dso(c) 20,Змкм і вміст кристобаліту 0,5% Приклад 4 Для порівняння можна сказати, що проста суДіатоміт (70%) + перліт, оброблений основним міш використаних у цьому прикладі компонентів флюсом (30%) має такі властивості проникність 0,06 Д, ЩІЛЬНІСТЬ Описаний у цьому прикладі новий композиційу вологому стані 17,3 фунта на куб фут (тобто ний фільтрувальний матеріал приготовлений із 3 0,277г/см ) Крім того, у використовуваних з просуміші, що складається на 70% за вагою з функцімисловою метою діатомітах, у яких проникність є онального фільтрувального компонента, за який порівнюваною з проникністю отриманого в цьому використаний CELITE 500, що являє собою прироприкладі нового композиційного фільтрувального дний діатоміт з проникністю 0.06Д, ЩІЛЬНІСТЮ у матеріалу, вміст кристобаліту складає біля 40%, а вологому стані 17,0 фунтів на куб фут (тобто ЩІЛЬНІСТЬ у вологому стані біля 19 фунтів на куб 0,272г/см3) і середнім діаметром часток Dso(a) 3 фут (тобто 0,30г/см ) Наведені вище дані свідчать 16,7мкм (Cehte Corporation, Lompoc, California), та про те, що отриманий у цьому прикладі новий на ЗО мас % з матричного компонента композиційний фільтрувальний матеріал за своїми HARBORLITE 700, що являє собою подрібнений унікальними властивостями відрізняється як від розширений перліт з проникністю 0.73Д, ЩІЛЬНІСТЮ його окремих компонентів, так і від маючих промиу вологому стані 14,5 фунта на куб фут (тобто слове застосування діатомітів з порівнянною про0,232г/см3) і середнім діаметром часток Dso(b) никністю 30,2мкм (Harborhte Corporation, Vicksburg, Michigan), який попередньо нагрівали протягом Приклад З Юхв при температурі 1700°F (тобто 930°С) разом Діатоміт (50%) + перліт (50%) + кислий флюс з 2%-ною кальцинованою содою (тобто карбонаОписаний у цьому прикладі новий композицій 29 том натрію, ЫагСОз), який використали як основний флюс, що знижує температуру розм'якшення перліту Отриману суміш протягом ЗОхв спікали в атмосфері повітря в муфельній печі при 1700°F (тобто 930°С), потім виймали з печі і охолоджували до кімнатної температури з одержанням запропонованого у винаході композиційного фільтрувального матеріалу Отриманий у цьому прикладі новий композиційний фільтрувальний матеріал має такі властивості проникність 0.38Д, ЩІЛЬНІСТЬ у вологому ста3 ні 14,5 фунта на куб фут (тобто 0,232г/см ), середній діаметр часток Dso(c) 24,8мкм і вміст кристобаліту 0,9% Для порівняння можна сказати, що проста суміш використаних у цьому прикладі компонентів має такі властивості проникність 0.07Д, ЩІЛЬНІСТЬ у вологому стані 16,4 фунта на куб фут (тобто 0,263г/см3) і середній діаметр часток 24,2мкм Крім того, у використовуваних з промисловою метою діатомітах, у яких проникність є порівнюваною з проникністю отриманого в цьому прикладі нового композиційного фільтрувального матеріалу, вміст кристобаліту складає біля 30%, а ЩІЛЬНІСТЬ у вологому стані біля 19 фунтів на куб фут (тобто 0,30г/см3) Наведені вище дані свідчать проте, що отриманий у цьому прикладі новий композиційний фільтрувальний матеріал за своїми унікальними властивостями відрізняється як від його окремих компонентів, так і від маючих промислове застосування діатомітів з порівнянною проникністю Приклад 5 Діатоміт (50%) + поліефіркетон (50%) Описаний у цьому прикладі новий композиційний фільтрувальний матеріал приготовлений із суміші, що складається на 50 мас % з функціонального фільтрувального компонента, за який використаний CELITE 500, що являє собою природний діатоміт з проникністю 0.06Д, ЩІЛЬНІСТЮ у вологому стані 17,0 фунтів на куб фут (тобто 0,272г/см3) і середнім діаметром часток Dso(a) 16,7мкм (Cehte Corporation, Lompoc, California), та на 50 мас % з матричного компонента KADEL E1000C, що являє собою поліефіркетон (Amoco Performance Products, Alpharetta, Georgia) Отриману суміш протягом ЗОхв спікали в атмосфері повітря в муфельній печі при 400°F (тобто 200°С), потім виймали з печі і охолоджували до кімнатної температури з одержанням запропонованого у винаході композиційного фільтрувального матеріалу Отриманий у цьому прикладі новий композиційний фільтрувальний матеріал має такі властивості проникність 0.13Д, ЩІЛЬНІСТЬ у вологому стані 19,8 фунта на куб фут (тобто 0,317г/см3), середній діаметр часток Dso(c) 61,1мкм і вміст кристобаліту менше 0,1% Для порівняння можна сказати, що проста суміш використаних у цьому прикладі компонентів має такі властивості проникність 0.07Д, ЩІЛЬНІСТЬ у вологому стані 23,1 фунта на куб фут (тобто 0,370г/см3) і середній діаметр часток 31,3мкм Оскільки поліефіркетон самий по собі має гідрофобні властивості, провести порівняльну оцінку проникності, ЩІЛЬНОСТІ у вологому стані і середнього діаметра часток звичайними способами не вдасться Унікальність отриманого в цьому при 52644 30 кладі матеріалу полягає в частковому проникненні термопласта в пори функціонального фільтрувального компонента та пов'язаною з цим агломерацією Наведені вище дані свідчать про те, що отриманий у цьому прикладі новий композиційний фільтрувальний матеріал за своїми унікальними властивостями істотно відрізняється від утворюючих його компонентів Приклад 6 Діатоміт (85%) + мінеральна вата (15%) Описаний у цьому прикладі новий композиційний фільтрувальний матеріал приготовлений із суміші, що складається на 85 мас % з функціонального фільтрувального компонента, за який використаний CELITE 500, що являє собою природний діатоміт з проникністю 0.06Д, ЩІЛЬНІСТЮ у вологому 3 стані 17,0 фунтів на куб фут (тобто 0,272г/см ) і середнім діаметром часток Dso(a) 16,7мкм (Cehte Corporation, Lompoc, California), та на 15 мас % з матричного компонента, за який використали земляну мінеральну вату (USG Interiors, Inc .Chicago, Illinois) з коричневими ізотропними волокнами діаметром від 5 до 20мкм і довжиною від 50 до ЗООмкм, ЩІЛЬНІСТЮ у вологому стані 69,3 фунта на куб фут (тобто 0,1,11г/см3) Отриману суміш протягом ЗОхв спікали в атмосфері повітря в муфельній печі при 1700°F (тобто 930°С), потім виймали з печі і охолоджували до кімнатної температури з одержанням запропонованого у винаході композиційного фільтрувального матеріалу Отриманий у цьому прикладі новий композиційний фільтрувальний матеріал має такі властивості проникність 0.25Д, ЩІЛЬНІСТЬ у вологому стані 17,8 фунта на куб фут (тобто 0,285г/см3) і вміст кристобаліту менше 0,1% Для порівняння можна сказати, що проста суміш використаних у цьому прикладі двох компонентів має такі властивості проникність 0.06Д, ЩІЛЬНІСТЬ у вологому стані 19,5 фунта на куб фут (тобто 0,313г/см3) і середній діаметр часток 17,6мкм ВІДМІННОЮ особливістю отриманого в цьому прикладі матеріалу є його мікроструктура, обумовлена наявністю в ньому мінеральної вати Наведені вище дані свідчать про те, що отриманий у цьому прикладі новий композиційний фільтрувальний матеріал за своїми унікальними властивостями істотно відрізняється від утворюючих його компонентів Приклад 7 Діатоміт (95%) + скловолокно (5%) Описаний у цьому прикладі новий композиційний фільтрувальний матеріал приготовлений із суміші, що складається на 95 мас % з функціонального фільтрувального компонента, за який використаний CELITE 500, що являє собою природний діатоміт з проникністю 0.06Д, ЩІЛЬНІСТЮ у вологому стані 17,0 фунтів на куб фут (тобто 0,272г/см3) і середнім діаметром часток Dso(a) 16,7мкм (Cehte Corporation, Lompoc, California), та на 5 мас % з матричного компонента, за який використали ізоляторне скловолокно (Owens-Corning Fiberglass, Toledo, Ohio) з безбарвними волокнами діаметром біля 5 мкм та довжиною від 300 до 700мкм Отриману суміш спікали в атмосфері повітря в муфельній печі і потім охолоджували до кімнатної температури з одержанням запропонованого у 32 31 52644 винаході композиційного фільтрувального матеріCorporation, Lompoc, California) , та на 20 мас % з алу матричного компонента, за який використали порошок олова (Johnson-Matthey, Ward Hill, MassaОтриманий у цьому прикладі новий композиchusetts) з частками розміром менше 100 меш та ційний фільтрувальний матеріал має такі власти99,5%-ним ступенем чистоти Отриману суміш вості проникність 0.09Д ЩІЛЬНІСТЬ у вологому стані 3 протягом ЗОхв спікали в атмосфері повітря в му16,0 фунтів на куб фут (тобто 0,256г/см ) і вміст фельній печі при 220°С, потім виймали з печі і кристобаліту 0,1% охолоджували до кімнатної температури з одерВІДМІТНОЮ особливістю отриманого в цьому жанням запропонованого у винаході композиційноприкладі матеріалу є його мікроструктура, обумовго фільтрувального матеріалу лена наявністю в ньому скловолокна Наведені вище дані свідчать про те, що отриманий у цьому Отриманий у цьому прикладі новий композиприкладі новий композиційний фільтрувальний ційний фільтрувальний матеріал має такі властиматеріал за своїми унікальними властивостями вості проникність 0.06Д ЩІЛЬНІСТЬ у вологому стані 3 істотно відрізняється від утворюючих його компо20,8 фунта на куб фут (тобто 0,ЗЗЗг/см ) і вміст нентів кристобаліту 0,3% Приклад 8 ВІДМІТНОЮ особливістю отриманого матеріалу, зафіксованою при мікроструктурному аналізі, є те, Діатоміт (80%) + олово (20%) що він складається з невеличких непрозорих часОписаний у цьому прикладі новий композиційток сферичної, еліпсоїдної або кутової форми з ний фільтрувальний матеріал приготовлений із металевим блиском, який свідчить про наявність у суміші, що складається на 80 мас % з функціонаматеріалі олова Наведені вище дані свідчать про льного фільтрувального компонента, за який викоте, що отриманий у цьому прикладі новий компористаний CELITE 500, що являє собою природний зиційний фільтрувальний матеріал за своїми унідіатоміт з проникністю 0.06Д, ЩІЛЬНІСТЮ у вологому кальними властивостями істотно відрізняється від стані 17,0 фунтів на куб фут (тобто 0,272г/см3) і утворюючих його компонентів середнім діаметром часток Dso(a) 16,7мкм (Cehte ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24

Дивитися

Додаткова інформація

Назва патенту англійською

Composition filter material, composite which contains this composite filter material and the method of filtration

Назва патенту російською

Композиционный фильтровальный материал, композиция, содержащая такой композиционный фильтровальный материал, и способ фильтрации

МПК / Мітки

МПК: B01J 20/10, B01D 39/02, C04B 38/00, C04B 26/02, B01D 39/14, C04B 38/08, C03C 14/00, B01J 20/22, B01D 39/20

Мітки: фільтрувальний, фільтрації, містить, спосіб, матеріал, композиція, композиційний

Код посилання

<a href="https://ua.patents.su/16-52644-kompozicijjnijj-filtruvalnijj-material-kompoziciya-shho-mistit-takijj-kompozicijjnijj-filtruvalnijj-material-ta-sposib-filtraci.html" target="_blank" rel="follow" title="База патентів України">Композиційний фільтрувальний матеріал , композиція, що містить такий композиційний фільтрувальний матеріал та спосіб фільтрації</a>

Подібні патенти
