Кабель силовий

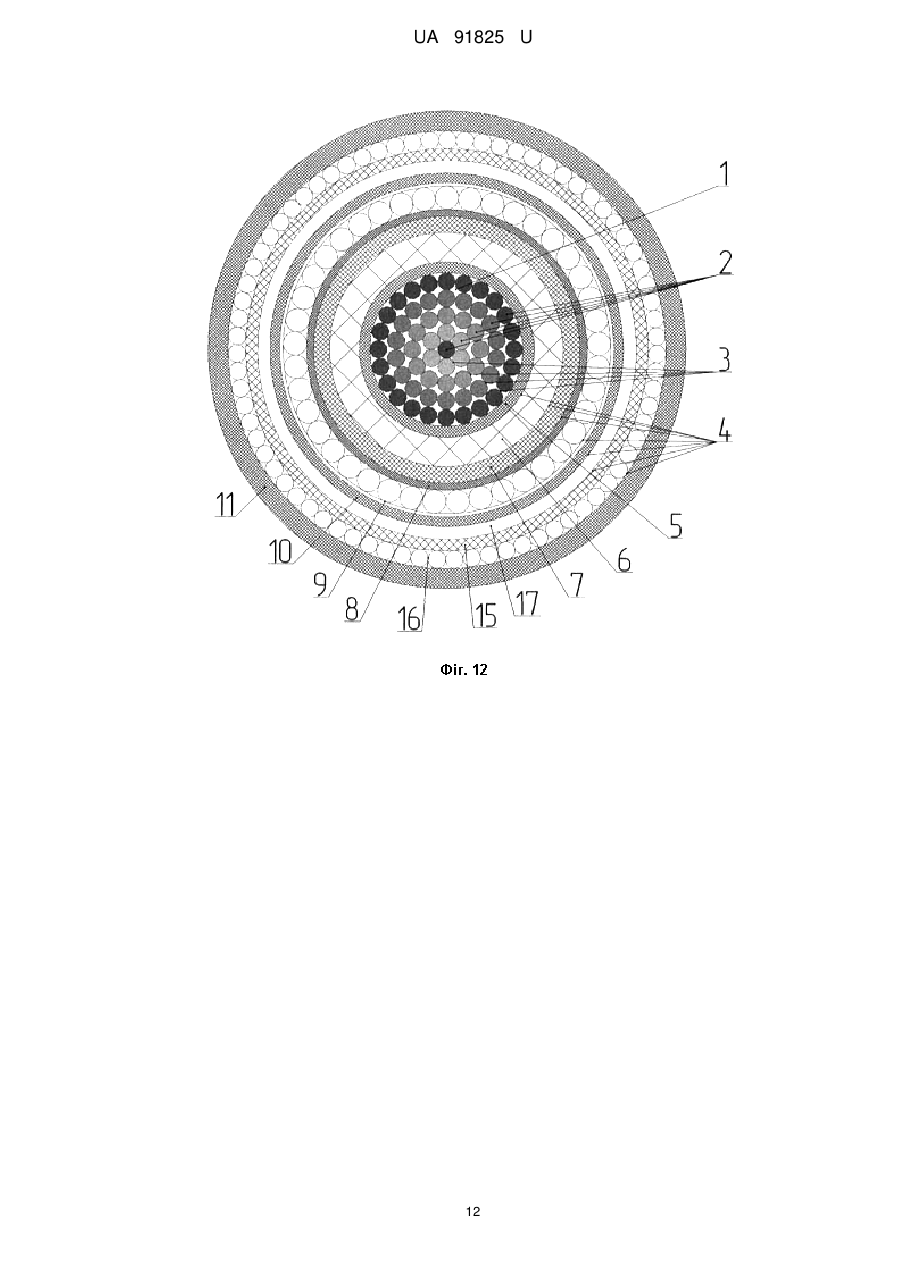

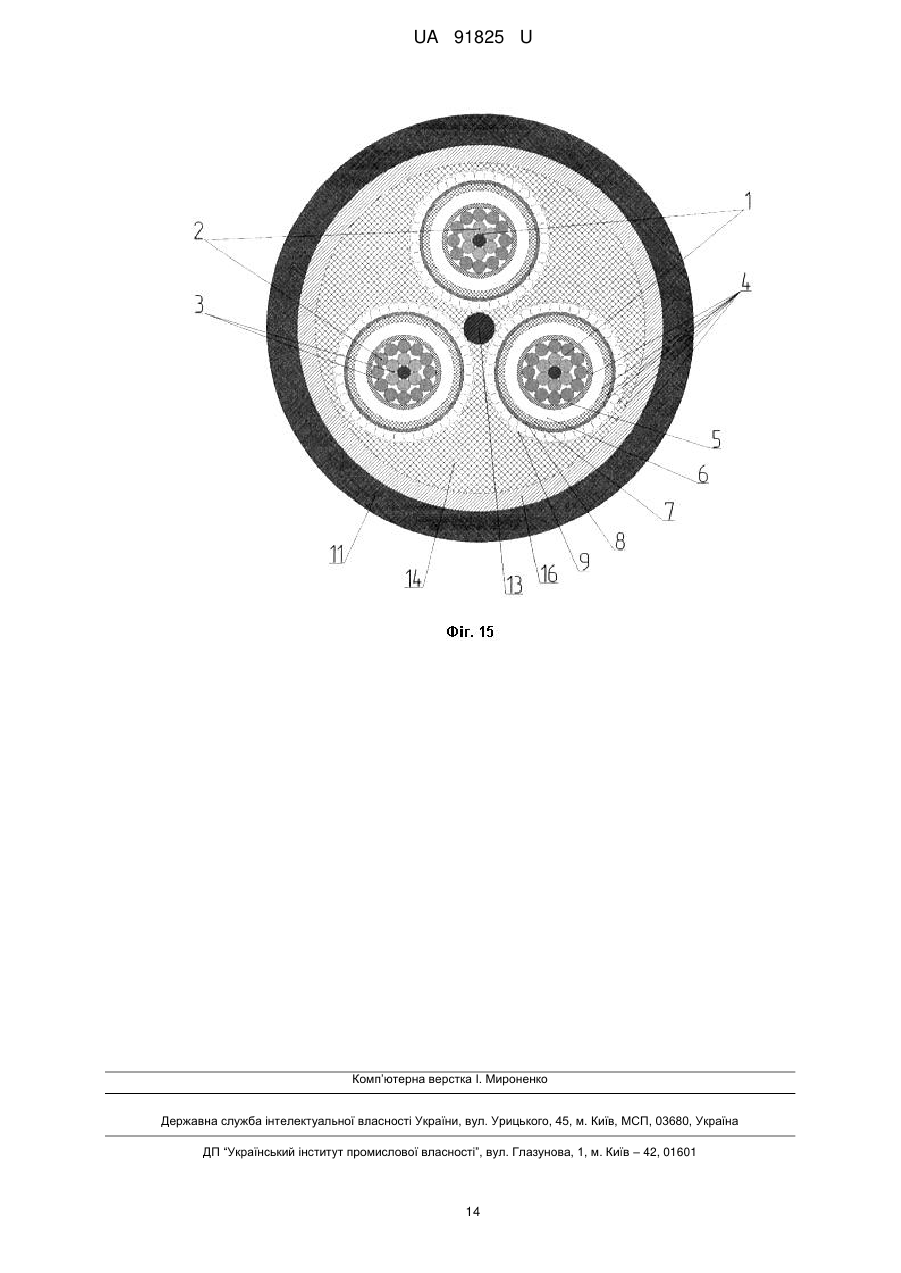

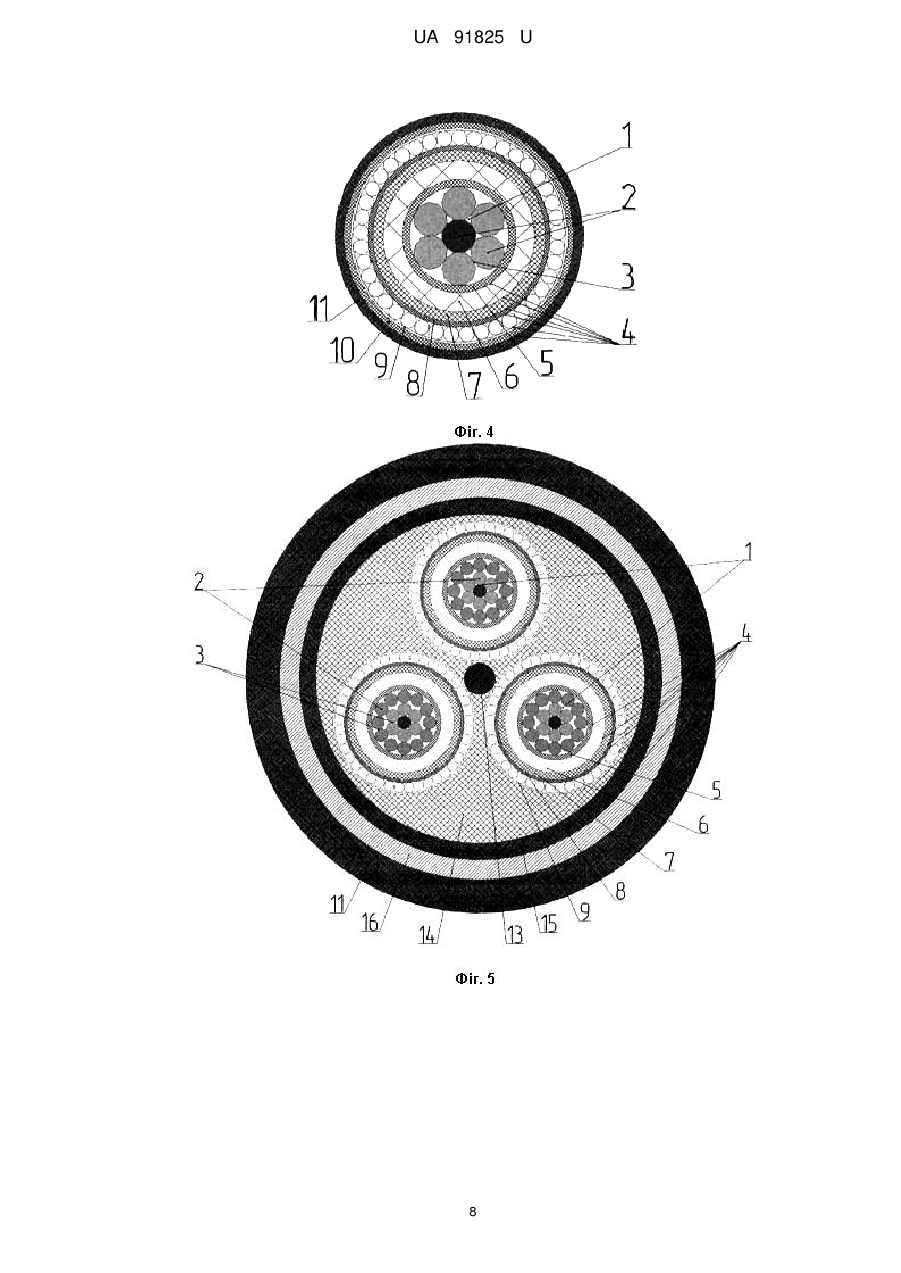

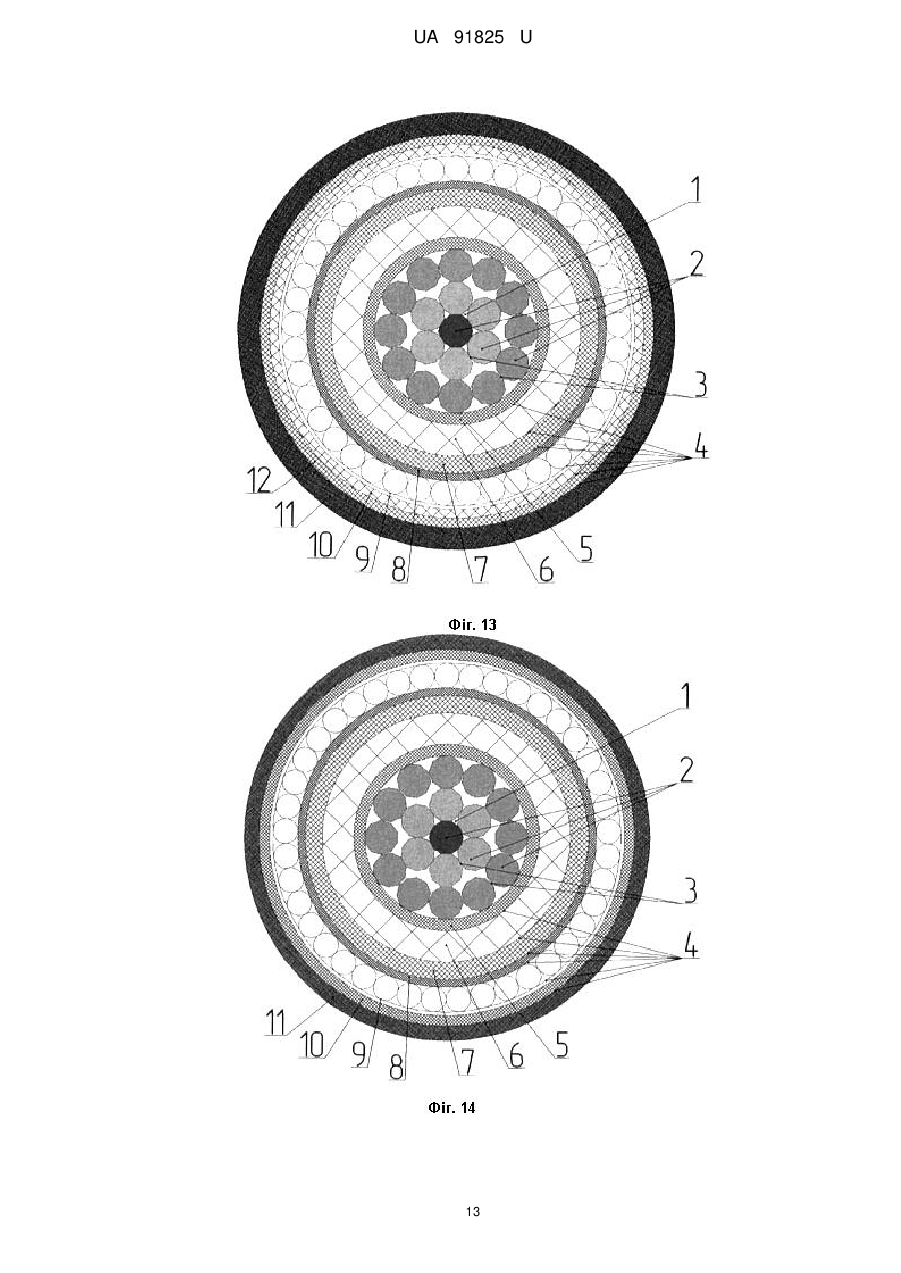

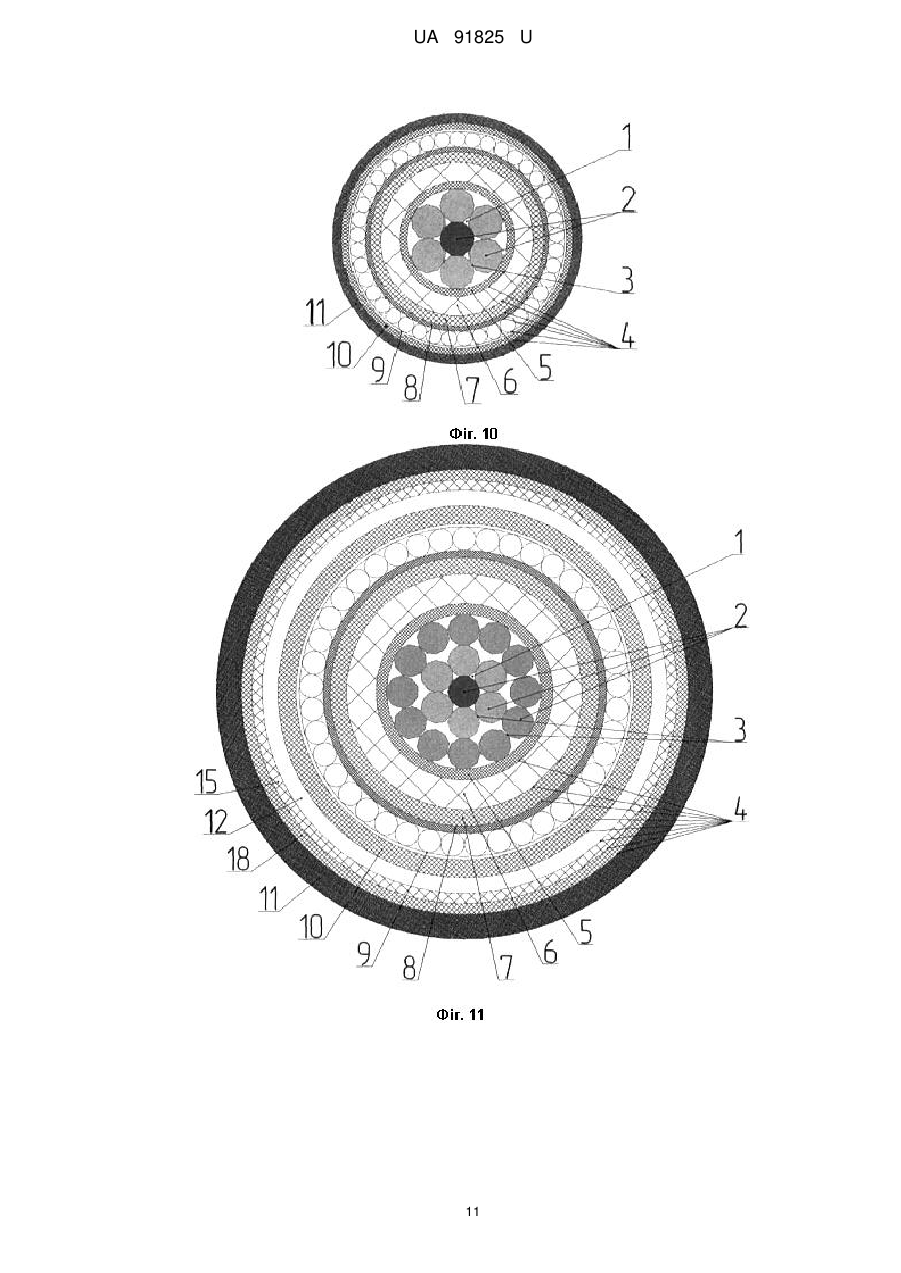

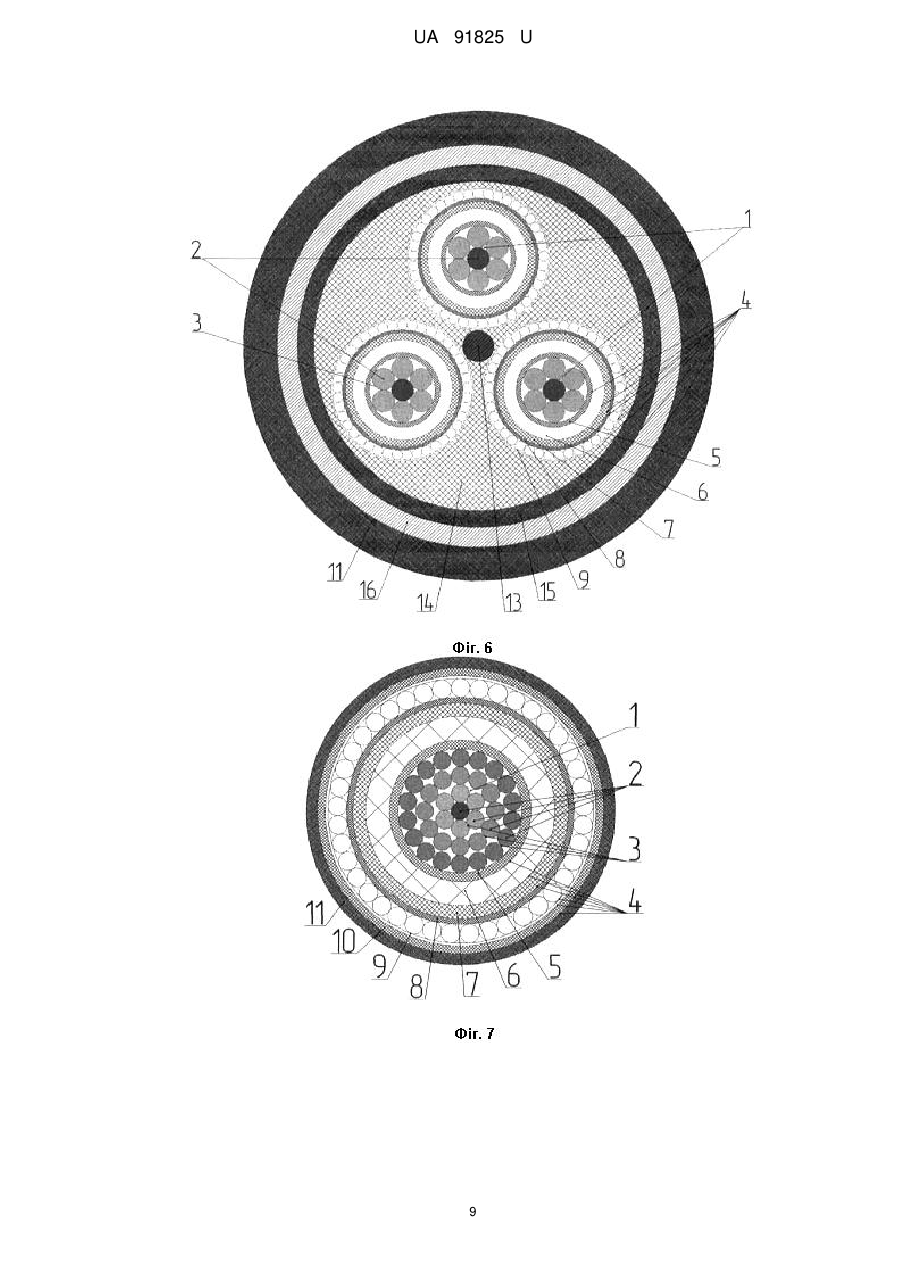

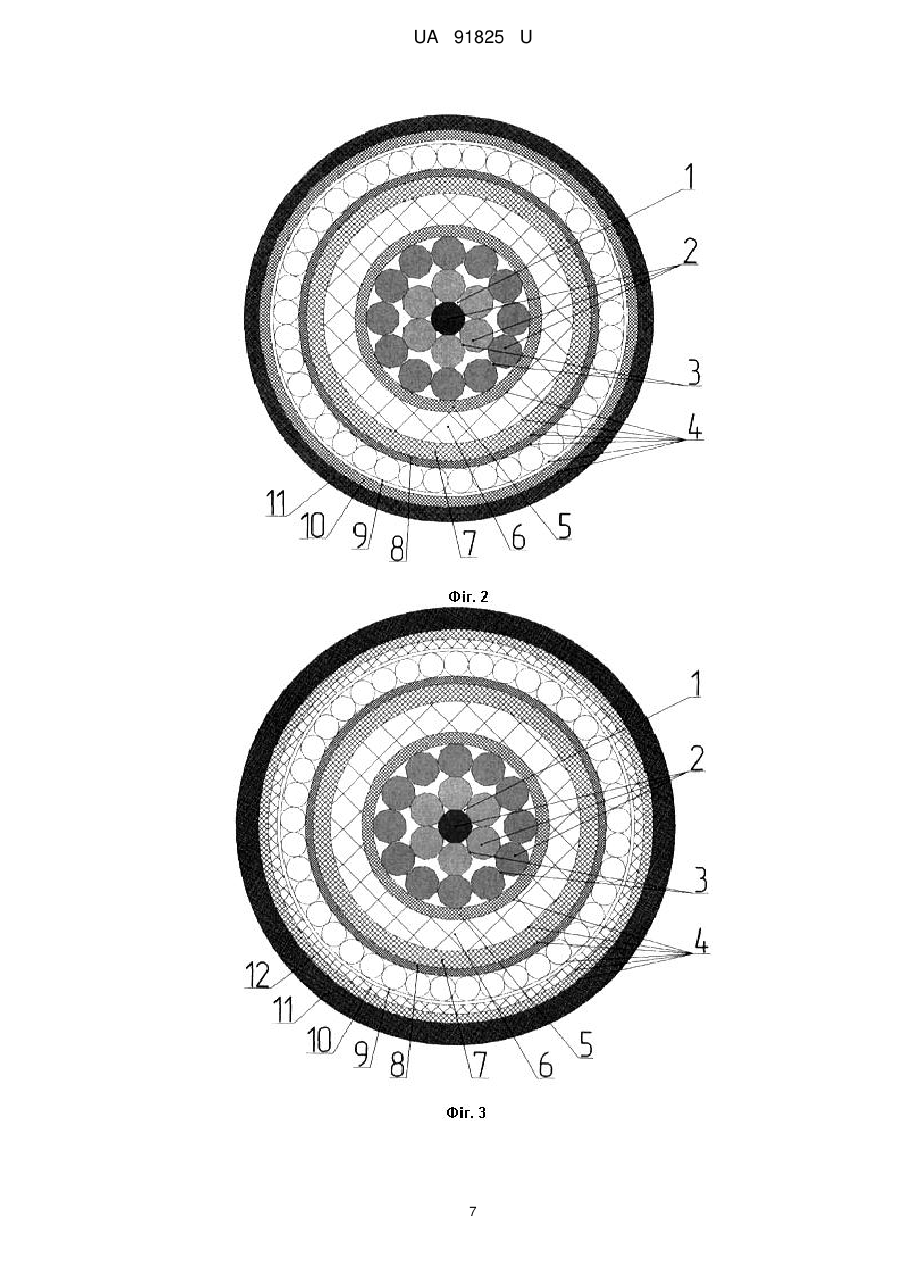

Реферат: Кабель силовий містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку. Повиви струмопровідної жили виконані з коефіцієнтом ущільнення 0,76-0,92 та кроком скручування 50-400 мм. UA 91825 U (12) UA 91825 U UA 91825 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки, а саме до кабельної техніки, та призначена для виготовлення силових кабелів, які використовуються для передачі і розподілу електричної енергії в силових ланцюгах різноманітного призначення. З існуючого рівня техніки, який належить до розглянутої галузі, найбільш близьким до корисної моделі, яка заявляється, по сукупності ознак, є кабель силовий, який містить мідну або алюмінієву струмопровідну жилу, утворену з дротів, ізоляційне покриття, яке утворене трьома шарами: послідовно розташованих на струмопровідній жилі екструзійного екрана з електропровідної зшитої композиції поліетилену, ізоляції із зшитої композиції поліетилену, другого екрана із екструзійної електропровідної зшитої композиції поліетилену, обмотки із стрічки з електропровідного матеріалу, металевого екрана з мідних дротів, скріпленого спірально накладеною мідною стрічкою, розподільчого шару та екструзійної зовнішньої оболонки, поверх розподільного шару накладено внутрішню оболонку з екструзійного полівінілхлоридного пластику зниженої пожежної небезпеки з кисневим індексом не менше 40 і термічний бар'єр з спірально або подовжньо накладеної з перекриттям мідної або алюмінієвої стрічки, а зовнішня оболонка виконана із екструзійного полівінілхлоридного пластику зниженої пожежної небезпеки із кисневим індексом не менше 40 (Патент на корисну модель РФ № 42347. МПК: H01В 7/295, публ. 2004 p.). Корисна модель, яка заявляється, збігається з відомим кабелем силовим по наступній сукупності суттєвих ознак, а саме: містить, що найменше, одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиві, та оболонку. Однак, відомий кабель силовий не забезпечує технічного результату корисної моделі, яка заявляється, що обумовлено конструкцією його струмопровідної жили, яка виконана із окремих круглих дротів шляхом навивки без ущільнення, що не забезпечує струмопровідній жилі необхідних термомеханічних властивостей в разі коливань параметрів електричного струму (частота, напруга, сила струму), внаслідок чого в струмопровідній жилі виникають локальні перегріви, та створюються локальні деформації, які приводять до створення на таких ділянках кабелю силового зміни його перетину, що є причиною його руйнування. Задача корисної моделі полягає в удосконаленні кабелю силового шляхом зміни його конструкції, що забезпечить підвищення термомеханічних властивостей струмопровідної жили кабелю силового шляхом усунення виникнення локальних ділянок перегріву в разі коливання параметрів електричного струму (частота, напруга, сила струму)та підвищить поріг доступного нагріву струмопровідної жили при роботі в аварійному режимі та короткому замиканні без руйнації силового кабелю. Поставлена задача вирішується тим, що у кабелі силовому, який містить, щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку, тим, що згідно з корисною моделлю, повиви струмопровідної жили виконані з коефіцієнтом ущільнення 0,76-0,92 та кроком скручування 50-400 мм. Запропонована корисна модель забезпечує технічний результат, який полягає в підвищенні термомеханічних властивостей струмопровідної жили кабелю силового шляхом усунення виникнення локальних ділянок перегріву в разі коливання параметрів електричного току (частота, напруга, сила току) та підвищить поріг доступного нагріву струмопровідної жили при роботі в аварійному режимі та короткому замиканні без руйнації силового кабелю. При виконанні повівів з ущільненням та кроком скручування, що виходить за межу зазначених інтервалів, технічний результат не забезпечується, оскільки приводить до виникнення в струмопровідній жилі локальних дільниць перегріву, що змінює структуру кабелю силового та є причиною його руйнації. Заявлена корисна модель пояснюється кресленнями, які наведено на: Фіг. 1 - поперечний переріз струмопровідної жили, яка утворена із 19 дротів, з коефіцієнтом ущільнення повивів 0.86 та кроком скручування 50 мм (перший повив) та 100 мм (другий повив). Фіг 2 - поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,76 та кроком скручування 50 мм (перший повив) та 100 мм (другий повив). Фіг. 3 - поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,92 та кроком скручування 70 мм (перший повив) та 110 мм (другий повив). Фіг. 4 поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,80 та кроком скручування 80 мм. 1 UA 91825 U 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 5 - поперечний переріз кабелю силового з трьома струмопровідними жилами багатошаровою оболонкою з коефіцієнтом ущільнення повивів 0,90 та кроком скручування 90 мм (перший повив) та 150 мм (другий повив). Фіг. 6 - поперечний переріз кабелю силового з трьома струмопровідними жилами багатошаровою оболонкою з коефіцієнтом ущільнення повивів 0,82 та кроком скручування 60 мм. Фіг. 7 - поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,85 та кроком скручування 80 мм (перший повив), 150 мм (другий повив) та 300 мм (третій повив). Фіг. 8 - поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,92 та кроком скручування 70 мм (перший повив). 140 мм (другий повив), 280 мм (третій повив) та 400 мм (четвертий повив). Фіг. 9 поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,77 та кроком скручування 90 мм (перший повив) та 180 мм (другий повив). Фіг. 10 поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,79 та кроком скручування 60 мм. Фіг. 11 поперечній переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,85 та кроком скручування 80 мм (перший повив) та 160 мм (другий повив). Фіг. 12 поперечній переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,91 та кроком скручування 80 мм (перший повив), 160 мм (другий повив), 240 мм (третій повив) та 400 мм (четвертий повив). Фіг. 13 поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,76 та кроком скручування 80 мм (перший повив) та 150 мм (другий повив). Фіг. 14 поперечний переріз кабелю силового з однією струмопровідною жилою з багатошаровою оболонкою, з коефіцієнтом ущільнення повивів 0,92 та кроком скручування 80 мм (перший повив) та 170 мм (другий повив). Фіг. 15 поперечний переріз кабелю силового з трьома струмопровідними жилами багатошаровою оболонкою з коефіцієнтом ущільнення повивів 0,92 та кроком скручування 100 мм (перший повив) та 200 мм (другий повив). Кабель силовий, який заявляється, складається щонайменше з однієї струмопровідної жили 1, яка утворена із дротів 2, виготовлені із металу, який звичайно використовується для зазначених цілей (мідь, алюміній або сплави на їх основі), які згруповані у повиви 3, виконані із коефіцієнтом ущільнення 0,76-0,92 та кроком скручування 50-400 мм та зовні покрита оболонкою 4, яка може бути виконана із одного шару або бути багатошаровою. В останньому випадку багатошарова оболонка має структуру, яка в залежності від призначення кабелю силового може містити наступні шари: електропровідний екран із зшиваної композиції поліетилену; ізоляцію із зшитого поліетилену; електропровідну стрічку; екран з мідних дротів, скріплених мідною стрічкою; водоблокуючу стрічку; ізоляцію з композиції поліетилену; ізоляцію з полівінілхлоридного пластикату; броню зі сталевої стрічки або дроту; та інші. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили 1 із окремих дротів 2, і скрутки їх в повиви 3, після скрутки струмопровідна жила піддається обтисненню з механічним формуванням геометрії повивів. Струмопровідну жилу 1, сформовану на машині подвійної скрутки, покривають оболонкою 4 на екструзійній лінії, причому оболонка може містити один шар або декілька шарів, в залежності від призначення силового кабелю. Приклад 1. Кабель силовий (фіг. 2) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей, і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,76 та кроком скручування 50 мм (перший витк) та 100 мм (другий витк). Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 з зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідних стрічок, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 10 з електропровідних стрічок, та зовнішньої оболонки 11 з поліетилену збільшеної товщини. Запропонований кабель силовий виготовляють шляхом формування струмопровідної жили 1 із окремих дротів 2 і скрутки їх в повиви 3, після скрутки струмопровідна жила 1 піддається 2 UA 91825 U 5 10 15 20 25 30 35 40 45 50 55 60 обтисненню з механічним формуванням геометрії повивів. Струмопровідну жилу 1, сформовану на машині подвійної скрутки, покривають багатошаровою оболонкою 4 на екструзійній лінії. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні -260 °C. Такий кабель силовий призначений для стаціонарної прокладки в ґрунті. Приклад 2. Кабель силовий (фіг. 3) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,92 та кроком скручування 70 мм (перший повив) та 110 мм (другий витк). Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 10 з водоблокуючої стрічки, шару 12 з алюмінієвої стрічки та зовнішньої оболонки 11 з поліетилену збільшеної товщини. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Такий кабель силовий призначений для стаціонарної прокладки в ґрунті. Приклад 3. Кабель силовий (фіг. 4) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,80 та кроком скручування 80 мм. Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільчого шару 10 з електропровідних стрічок, та зовнішньої оболонки 11 з поліетилену. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Такий кабель силовий призначений стаціонарної прокладки в ґрунті Приклад 4. Кабель силовий (фіг. 5) складається із центрального заповнення 13 з джгута, трьох струмопровідних жил 1, кожна з яких складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,90 та кроком скручування 90 мм (перший повив) та 150 мм (другий повив), дроти виготовлені із металу, який звичайно використовується для зазначених цілей, причому кожна з струмопровідних жил 1 має індивідуальну багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної стрічки крепованого паперу, екрана 9 з мідних дротів, скріплених мідною стрічкою, та спільних оболонок: міжфазне заповнювання 14 із мілонаповненої невулканізованої гуми, внутрішньої оболонки 15 з поліетилену, броні 16 з сталевих оцинкованих стрічок та зовнішньої оболонки 11 з поліетилену. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Такий кабель силовий призначений для стаціонарної прокладки у кабельних спорудах та виробничих приміщень. Приклад 5. Кабель силовий (фіг. 6) складається із центрального заповнення 13 з джгута, трьох струмопровідних жил 1, кожна з яких складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,82 та кроком скручування 60 мм, дроти виготовлені із металу, який звичайно використовується для зазначених цілей, причому кожна зі струмопровідних жил 1 містить індивідуальну багатошарову оболонку, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, та спільних 3 UA 91825 U 5 10 15 20 25 30 35 40 45 50 55 60 оболонок: міжфазне заповнювання 14 із мілонаповненої невулканізованої гуми, внутрішньої оболонки 15 з поліетилену, броні 16 з сталевих оцинкованих стрічок та зовнішньої оболонки 11 з поліетилену. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Такий кабель силовий призначений для стаціонарної прокладки у кабельних спорудах та виробничих приміщень. Пример 6. Кабель силовий (фіг. 7) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,85 та кроком скручування 80 мм (перший повив), 150 мм (другий повив) та 300 мм (третій витк). Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідних стрічок, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 10 зі склострічки, та зовнішньої оболонки 11 з негорючого полівінілхлоридного пластику. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Такий кабель силовий призначений для стаціонарної прокладки у кабельних спорудах та виробничих приміщеннях… Приклад 7. Кабель силовий (фіг. 8) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,92 та кроком скручування 70 мм (перший повив), 140 мм (другий повив), 280 мм (третій повив) та 400 мм (четвертий повив). Зовні струмопровідна жила має багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідних стрічок, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 10 з прогумованої тканини або полімерної стрічки, та зовнішньої оболонки 11 з полівінілхлоридного пластику. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Такий кабель силовий призначений для стаціонарної прокладки в кабельних спорудах та виробничих приміщеннях. Приклад 8. Кабель силовий (фіг. 9) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,77 та кроком скручування 90 мм (перший повив) та 180 мм (другий повив). Зовні струмопровідна жила має багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної стрічки крепованого паперу, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 10 з полімерних стрічок, та зовнішньої оболонки 11 з поліетилену. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C,припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Такий кабель силовий призначений для стаціонарної прокладки у ґрунті… Приклад 9. Кабель силовий (фіг. 10) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,79 та кроком скручування 60 мм. Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з 4 UA 91825 U 5 10 15 20 25 30 35 40 45 50 55 електропровідної стрічки крепованого паперу, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільчого шару 10 з полімерних стрічок, та зовнішньої оболонки 11 з поліхлорвінілового пластикату. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні -260 °C. Такий кабель силовий призначений для стаціонарної прокладки в кабельних спорудах та виробничих приміщеннях. Приклад 10. Кабель силовий (фіг. 11) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,85 та кроком скручування 80 мм (перший повив) та 160 мм (другий повив). Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з електропровідної полімерної зшитої композиції, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованої електропровідної зшитої композиції, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 10 з водоблокуючої стрічки, шар 12 з алюмополімерної стрічки, внутрішня оболонка 15 з полівінілхлоридного пластика, шар 18 з з склострічки, та зовнішньої оболонки 11 з поліхлорвінілового пластикату із зменшеним димо-та газовиділенням. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Такий кабель силовий призначений для стаціонарної прокладки в кабельних спорудах та виробничих приміщеннях. Приклад 11. Кабель силовий (фіг. 12) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,91 та кроком скручування 80 мм (перший повив), 160 мм (другий повив), 240 мм (третій повив) та 400 мм (четвертий повив). Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з електропровідної полімерної зшитої композиції, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованої електропровідної зшитої композиції, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільного шару 10 з водоблокуючої стрічки, оболонка 17 із свинцю, внутрішня оболонка 15 з поліетилену високої щільності, броня 16 зі сталевого дроту, та зовнішньої оболонки 11 з поліетилену високої щільності. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Приклад 12. Кабель силовий (фіг. 13) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей, і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,76 та кроком скручування 80 мм (перший повив) та 150 мм (другий повив). Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 зі зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних дротів, скріплених мідною стрічкою, розподільчого шару 10 з водоблокуючої стрічки, шар 12 з алюмополімерної стрічки, та зовнішньої оболонки 11з поліетилену. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Приклад 13. Кабель силовий (фіг. 14) складається з однієї струмопровідної жили 1, яка складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,92 та кроком скручування 80 мм (перший повив) та 170 мм (другий повив)… Зовні струмопровідна жила містить багатошарову оболонку 4, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 з зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної водоблокуючої стрічки, екрана 9 з мідних 5 UA 91825 U 5 10 15 20 25 30 проволок, скріплених мідною стрічкою, розподільчого шару 10, та зовнішньої оболонки 11 з поліетилену збільшеної товщини. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Приклад 14. Кабель силовий (фіг. 15) складається із центрального заповнення 13 з полівінілхлоридного джгута зниженої пожежонебезпеки або мідного дроту у центрі сердечника кабелю з секторними жилами, трьох струмопровідної жил 1, кожна з яких складається з окремих дротів 2, які виготовлені із металу, який звичайно використовується для зазначених цілей і з яких утворено повиви 3 з коефіцієнтом ущільнення 0,92 та кроком скручування 100 мм (перший повив) та 200 мм (другий повив), дроти 2 виготовлені із металу, який звичайно використовується для зазначених цілей, причому кожна з струмопровідних жил 1 містить індивідуальну багатошарову оболонку, яка складається із екрана 5 з екструдованого напівпровідного зшитого поліетилену, ізоляції 6 з зшитого поліетилену, екрана 7 з екструдованого напівпровідного зшитого поліетилену, розподільного шару 8 з електропровідної стрічки, екрана 9 з мідних проволок, скріплених мідною стрічкою, та спільних оболонок: міжфазне заповнювання 14 із полівінілхлоридного пластика зниженої пожежонебезпеки, броні 16 з сталевих оцинкованих стрічок та зовнішньої оболонки 11 з полівінілхлоридного пластикату зниженої пожежонебезпеки. Запропонований кабель силовий виготовляють аналогічно, як і в прикладі 1. Кабель силовий має робочу температуру жили 95 °C, припустимий нагрів жили в аварійному режимі - 140 °C, максимальна температура жили при короткому замкненні - 260 °C. Такий кабель силовий призначений для стаціонарної прокладки у кабельних спорудах та виробничих приміщень. Приклад 15 Кабель силовий виконано аналогічно, як у прикладі 3 за винятком коефіцієнта ущільнення та кроку скручування повивів: коефіцієнт ущільнення - 0,75, крок скручування 45 мм (перший повив) та 405 мм (другий повив). Кабель силовий має робочу температуру жили 85 °C, припустимий нагрів жили в аварійному режимі - 130 °C, максимальна температура жили при короткому замкненні - 240 °C. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Кабель силовий, що містить щонайменше одну металеву струмопровідну жилу, яка виконана із дротів, згрупованих у повиви, та оболонку, який відрізняється тим, що повиви струмопровідної жили виконані з коефіцієнтом ущільнення 0,76-0,92 та кроком скручування 50-400 мм. 6 UA 91825 U 7 UA 91825 U 8 UA 91825 U 9 UA 91825 U 10 UA 91825 U 11 UA 91825 U 12 UA 91825 U 13 UA 91825 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14
