Замикальна система з поворотними ключами із секретом

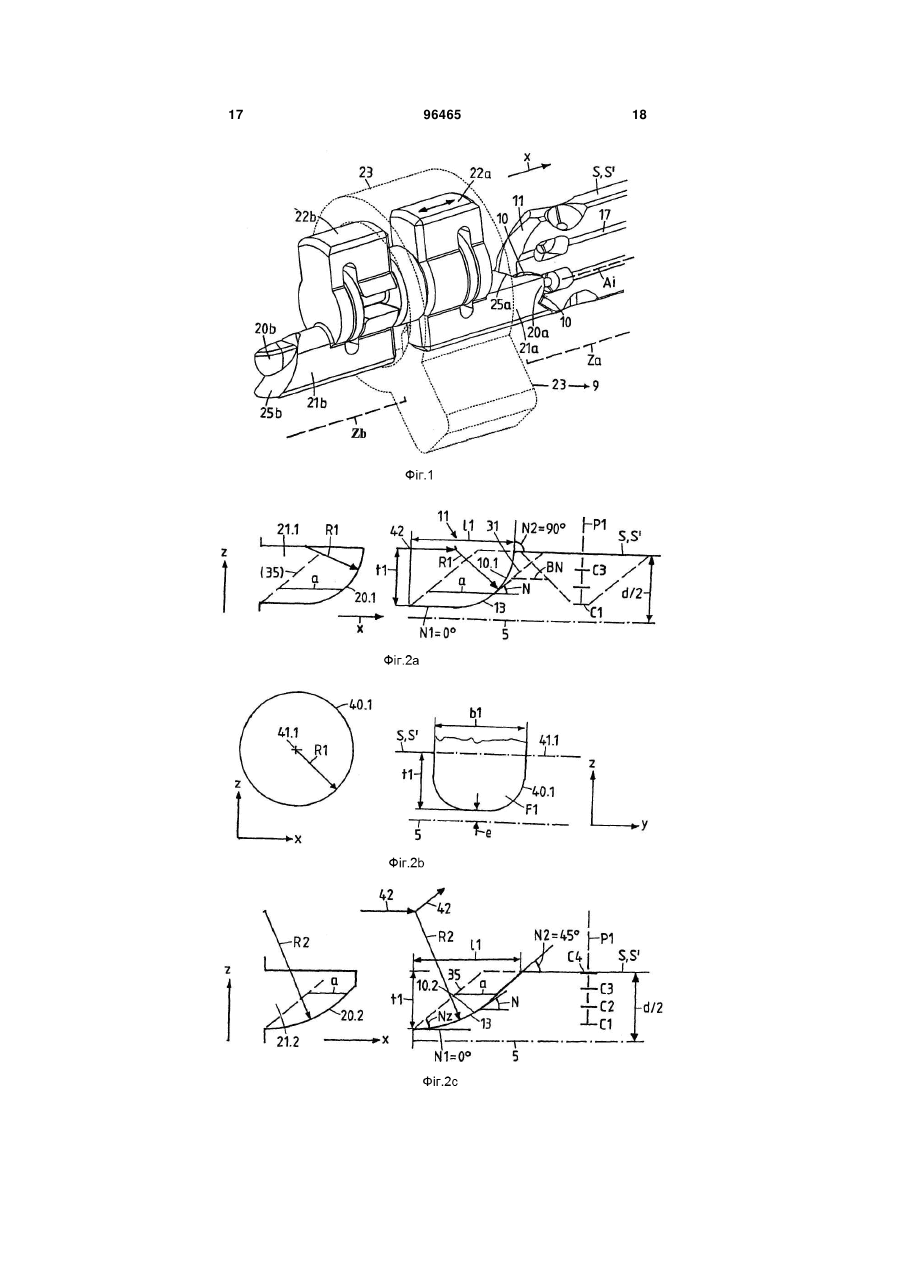

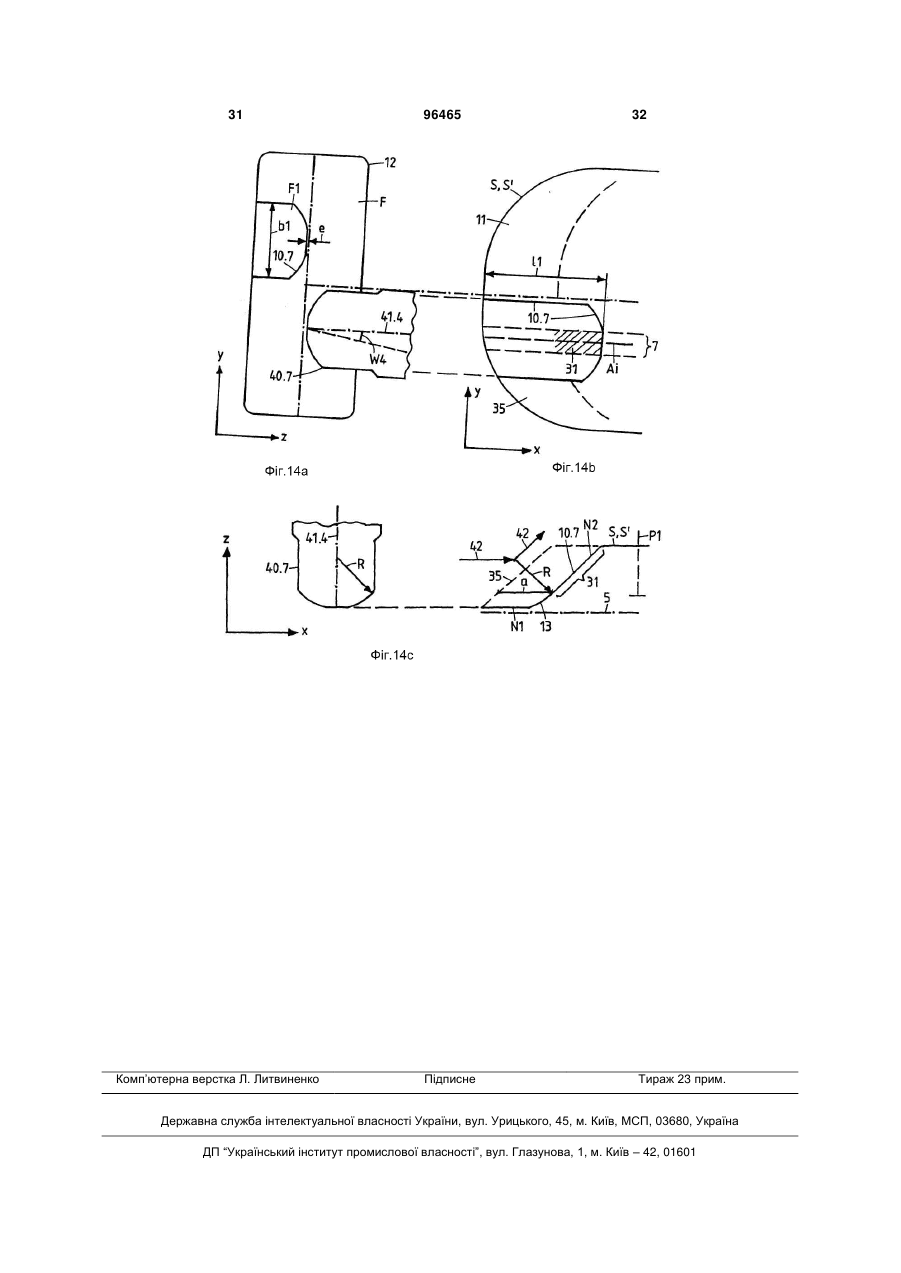

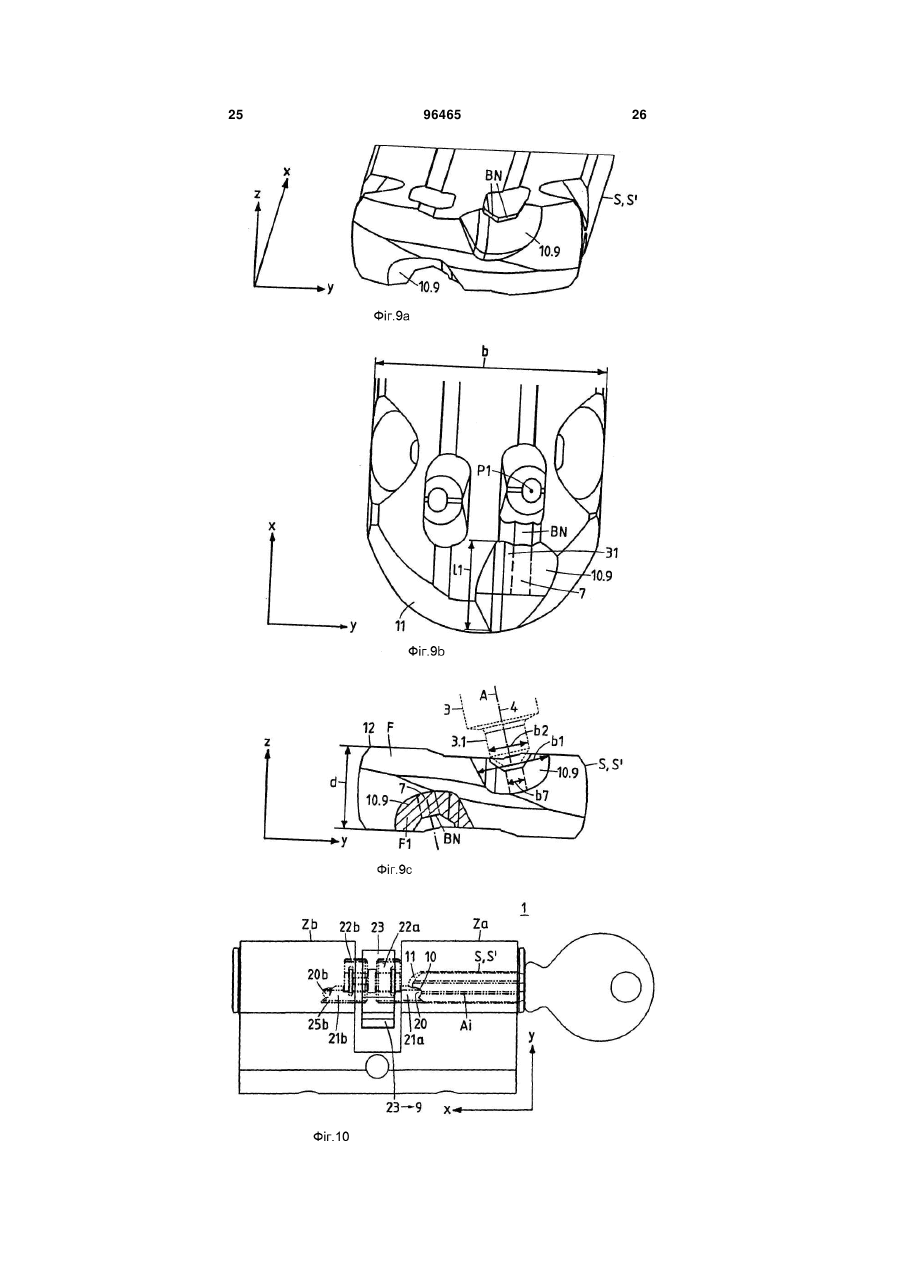

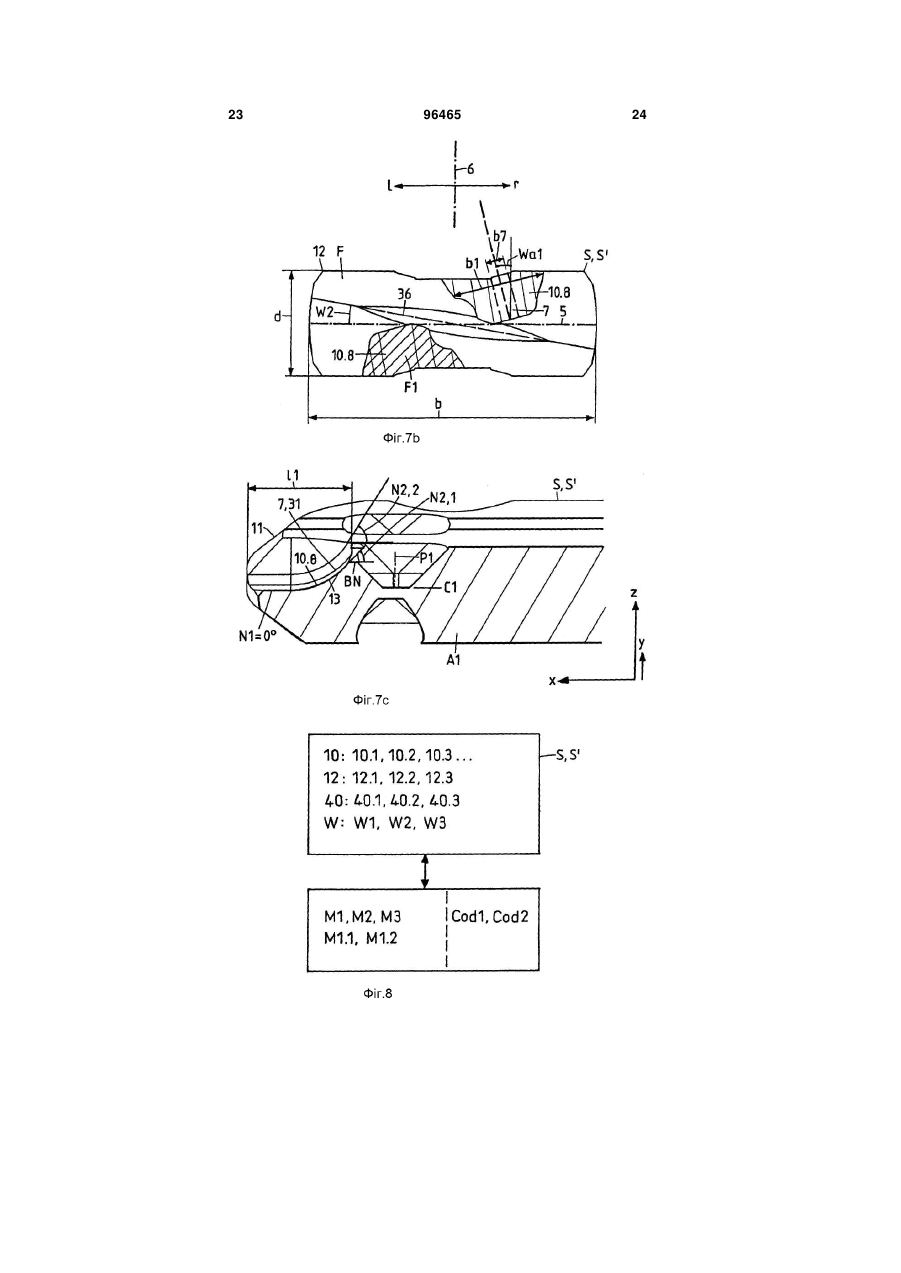

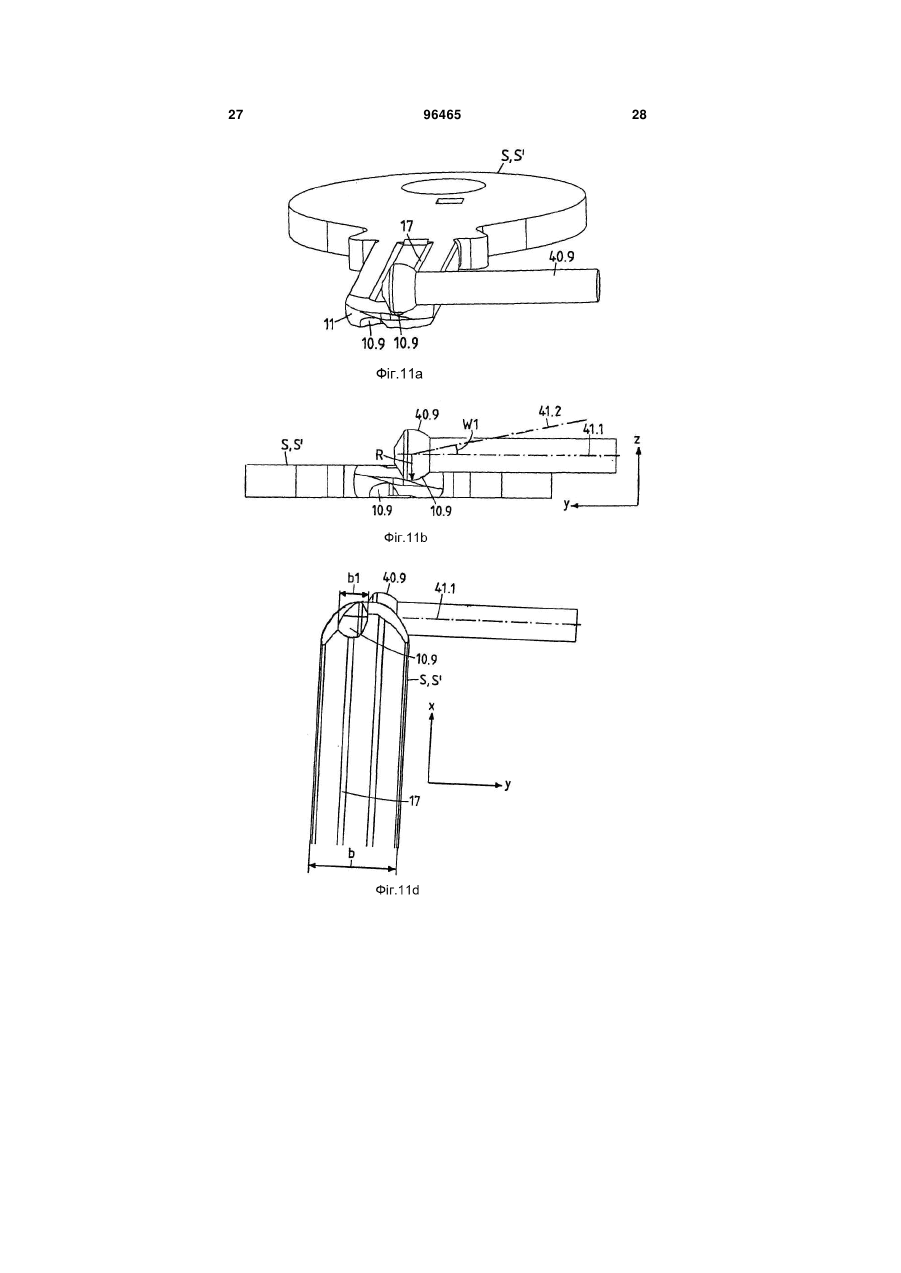

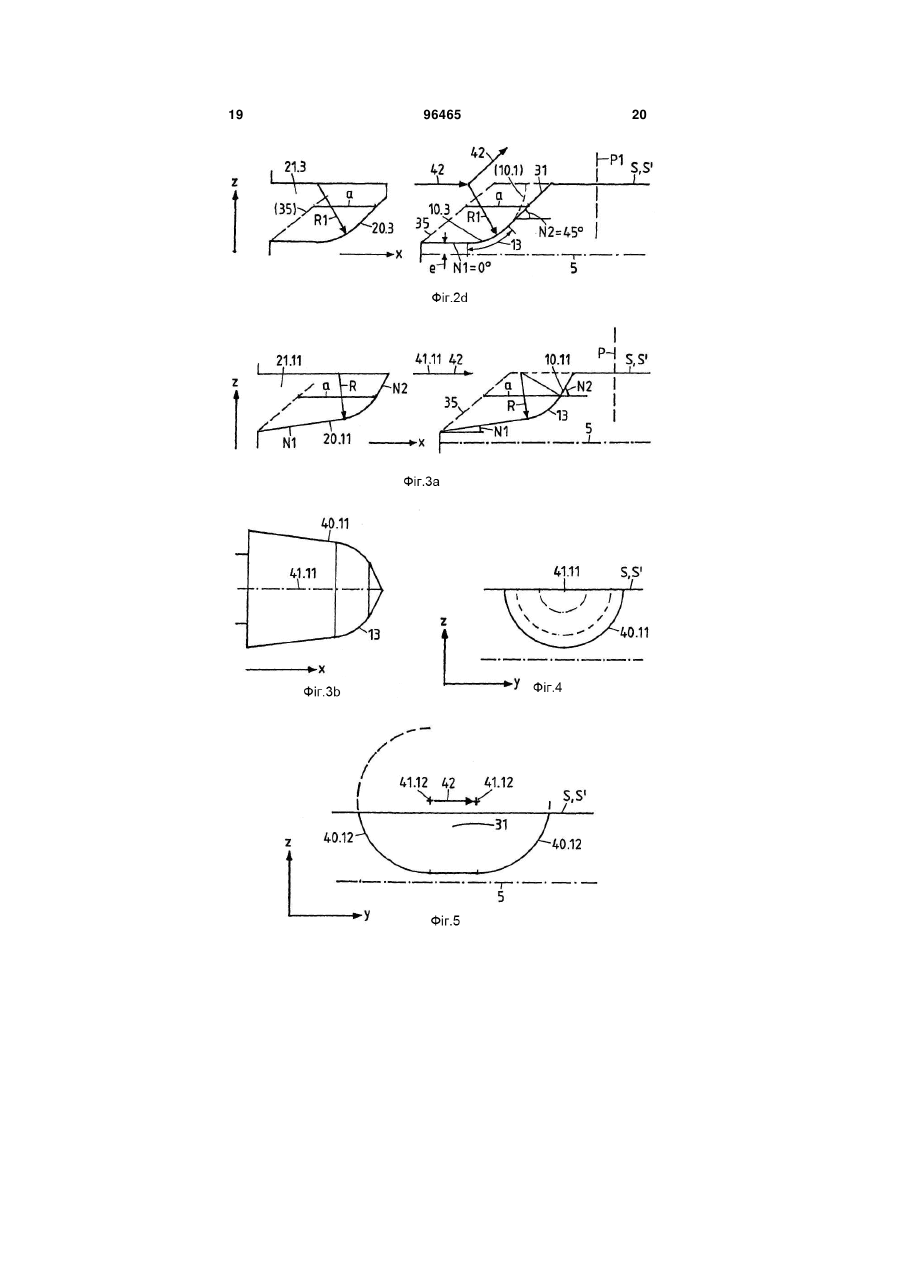

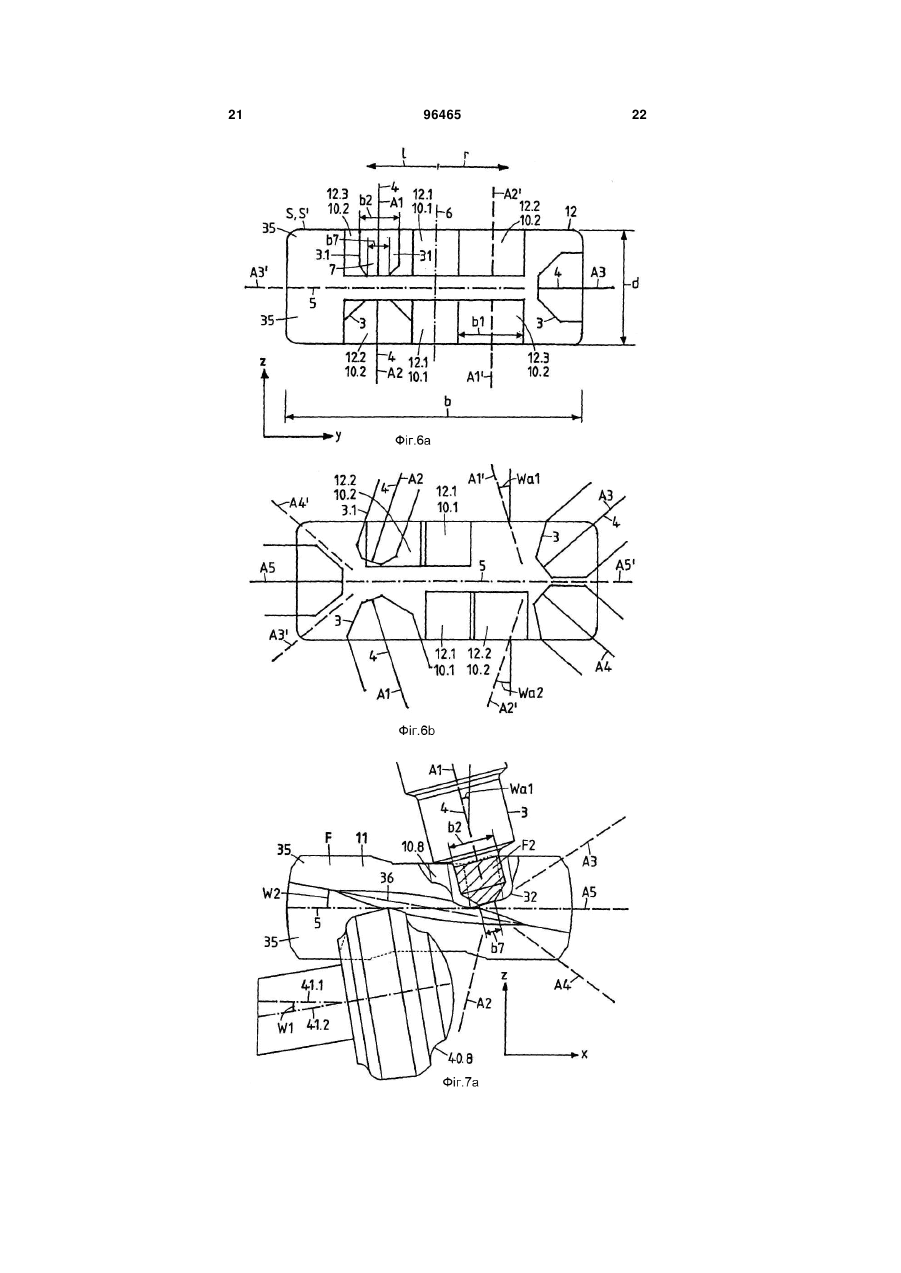

1. Замикальна система із реверсивними ключами (S) – носіями секретного коду, із розташуванням щонайменше двох рядів (Аі) кодових штифтів біля плоских бічних поверхонь ключа та з відповідними циліндрами (Z) зі штифтами (3) циліндрового механізму, у якій функцію (9) замикання або електричного перемикання здійснюють шляхом повертання циліндра, яка відрізняється тим, що на кінцях (11) ключів виконана увігнута заглибина (10), яка взаємодіє з опуклим елементом (20) рухомої відповідної частини (21) у циліндрах, так що увігнута заглибина (10) при повністю вставленому ключі прилягає до опуклого елемента (20) відповідної частини (21), при цьому ключ, який не має цієї увігнутої заглибини, блокується на відстані (а) опуклим елементом відповідної частини, унеможливлюючи повне вставляння, та тим, що увігнута заглибина (10), яка починається від кінця ключа та простягається вздовж осі ключа (х), на початку має перший нахил (N1) відносно осі ключа, а далі має другий нахил (N2) відносно осі ключа, причому другий нахил є більшим за перший нахил, а увігнута заглибина (10) вздовж осі (х) має заокруглену увігнуту зону (13), а також тим, що з'єднувальний елемент (22) виконаний з можливістю пересування згаданою відповідною частиною 2 (19) 1 3 96465 4 ключі прилягає до опуклого елемента (20) відповідної частини (21), так що заготовка ключа або ключ, що не має цієї увігнутої заглибини, блокується на відстані (а) опуклим елементом відповідної частини, внаслідок чого повне вставляння унеможливлюється, причому увігнута заглибина (10), яка починається від кінця ключа та простягається вздовж осі (х) ключа, на початку має перший нахил (N1) відносно осі ключа, а далі має другий нахил (N2) відносно осі ключа, причому другий нахил є більшим за перший нахил, та увігнута заглибина (10) вздовж осі (х) має заокруглену увігнуту зону (13). 8. Заготовка ключа або ключ за п. 6, яка відрізняється тим, що перший нахил (N1) увігнутої заглибини (10) до осі ключа становить від 0° до 10°, а також тим, що другий нахил (N2) увігнутої заглибини становить щонайменше 40°. 9. Заготовка ключа або ключ за п. 6, яка відрізняється тим, що увігнута заглибина (10) має напрямну зону (7) для ряду (А) кодових штифтів. 10. Заготовка ключа або ключ за п. 6, яка відрізняється тим, що увігнута заглибина (10), окрім напрямної зони (7, 31), також має ділянку з більшим нахилом (N2.2), який за варіантом, якому віддається перевага, становить щонайменше 55°. 11. Заготовка ключа або ключ за п. 8, яка відрізняється тим, що увігнута заглибина (10) також має блокувальну канавку (BN). 12. Заготовка ключа або ключ за п. 8, яка відрізняється тим, що ширина (b1) увігнутої заглибини (10) на щонайменше 20-40 % більше, ніж ширина (b2) штифтів (3) циліндрового механізму. 13. Заготовка ключа або ключ за п. 8, яка відрізняється тим, що ширина (1) увігнутої заглибини (10) становить щонайменше 50 % від її довжини (11). 14. Заготовка ключа або ключ за п. 8, яка відрізняється тим, що площа (F1) поперечного перерізу увігнутої заглибини (10) становить щонайменше 8 % площі (F) поперечного перерізу ключа. 15. Заготовка ключа або ключ за п. 8, яка відрізняється тим, що увігнута заглибина (10) виконана профільованою фрезою (40), вісь (41) якої є перпендикулярною до осі (х) та утворює з віссю (у) кут (W1) від 0° до 20°. 16. Заготовка ключа або ключ за п. 8, яка відрізняється тим, що увігнута заглибина (10) вздовж осі ключа (х) має заокруглену увігнуту зону (13), радіус (R) якої є меншим за товщину (d) ключа або дорівнює щонайбільше 2 мм. 17. Заготовка ключа або ключ за п. 8, яка відрізняється тим, що увігнута заглибина (10) має мінімальну відстань (е) до середньої площини (5) заготовки ключа або ключа, яка становить щонайбільше 10 % від товщини (d) ключа. 18. Заготовка ключа або ключ за п. 8, яка відрізняється тим, що увігнута заглибина (10) розташована на одній лінії з рядом (А) кодових штифтів та перед першою кодувальною позицією (Р1). Винахід має відношення до замикальної системи з реверсивними ключами - носіями секретного коду та з відповідними циліндрами згідно з п. 1 формули винаходу, а також до відповідних заготовок ключів та реверсивних ключів - носіїв секретного коду згідно з п. 7 формули винаходу. Головні проблеми галузі виготовлення замків, які існують постійно, полягають у тому, щоб, з одного боку, ускладнити несанкціоноване копіювання ключів та запобігати йому все кращими й кращими засобами, а з іншого боку, збільшити кількість можливих варіантів секретності ключа і з цим також підвищити безпеку замикальних систем. З US 5 438 857 відомий ключ цього типу із додатковим елементом безпеки, яким є засіб запобігання вставлянню. У цьому випадку на ключі виконана додаткова контрольна поверхня, яка спільно зі спеціальним контрольним штифтом на вході циліндра запобігає вставлянню неналежного ключа. Цей контрольний штифт є довшим за кодовий штифт та простягається за межі середньої площини ключа. Ця контрольна поверхня на кінці ключа виконана у вигляді висхідної похилої лиски. Вона також простягається по той бік середньої площини ключа та піднімає контрольний штифт, завдяки чому відштовхує його зі свого шляху. Таким чином, цей контрольний штифт запобігає вставлянню ключів, які не мають належної контрольної поверхні. Ці контрольні поверхні можуть бути заздалегідь виконані на заготовці ключа та уможливлюють цим захист заготовки ключа. Однак, незважаючи на те, що ці похилі контрольні поверхні утворюють додаткові складнощі, їх все ж нескладно скопіювати. Таким чином, дуже важливо створити значно вищій ступінь захисту від копіювання шляхом застосування нових способів. З іншого боку, з WO 01/77466 відома замикальна система з реверсивними ключами - носіями секретного коду, в якій на кінці ключа виконана горизонтальна блокувальна канавка (BN) з кодованою глибиною блокування. У відповідному циліндрі на останній ззаду кодувальній позиції розташована пара блокувальних штифтів циліндрового механізму із видовженим блокувальним контрштифтом, який запобігає повному вставлянню ключа з недостатньо глибокою блокувальною канавкою. Це кодування блокувальної канавки збільшує кількість можливих варіантів секретності. Однак горизонтальну блокувальну канавку цього типу все ж нескладно скопіювати. Виходячи з цього, метою цього винаходу є створення системи з реверсивними ключами - носіями секретного коду та з відповідними циліндрами, яка позбавлена недоліків відомих систем та яка має підвищений захист від копіювання для ключів та заготовок ключів з елементами, які заздалегідь виконані на заготовці ключа та дуже складні для визначення та копіювання, та які додатково уможливлюють збільшення кількості можливих варіантів секретності для будь-яких галузей застосування. 5 Крім того, має бути досягнуте надійне функціонування протягом довгого періоду застосування та нечутливість до зносу з можливістю ефективного та економічного серійного виготовлення. За винаходом ця мета досягнута шляхом створення замикальної системи з реверсивними ключами - носіями секретного коду з відповідним циліндром за п. 1 формули винаходу, заготовок ключів та реверсивних ключів - носіїв секретного коду з відповідним циліндром за п. 7 формули винаходу. За винаходом увігнуті заглибини на кінцях ключів таким чином взаємодіють з опуклими елементами на відповідних частинах у відповідному циліндрі, що увігнута заглибина при повністю вставленому ключі прилягає до опуклого елемента відповідної частини, та заготовка ключа, а відповідно й ключ, що не має цієї увігнутої заглибини, блокується опуклим елементом відповідної частини, тобто повне вставляння унеможливлюється. Ці увігнуті заглибини складно визначати, та відповідно дуже складним є несанкціоноване копіювання як їх, так і опуклих елементів у циліндрі. Увігнуті заглибини можуть бути запроваджені у численних різних варіантах форми, так що також можливо досягнути відповідно значно більших кількостей можливих варіантів секретності. Залежні пункти формули винаходу визначають інші вдосконалення винаходу, яким віддається перевага та які уможливлюють отримання додаткових переваг стосовно безпеки замикальної системи, захищеності від копіювання заготовок ключів, ключів та циліндрів, стосовно збільшення строку служби та зниження зносу, а також збільшення кількості варіантів секретності та галузей застосування. Нижче винахід описаний за допомогою прикладів варіантів здійснення та фігур, на яких показані: на Фіг. 1 - заготовка поворотного ключа або ключ з увігнутими заглибинами на кінці ключа та опуклими елементами на відповідній частині у циліндрі за цим винаходом, на Фіг. 2а, Фіг. 2b, Фіг. 2с, Фіг. 2d - приклади увігнутих заглибин із заокругленою зоною, на Фіг. 3а - приклад увігнутої заглибини з додатковими прямими ділянками, на Фіг. 3b, Фіг. 4 - фреза, наприклад, для виконання увігнутої заглибини з додатковими прямими ділянками, показаної на Фіг. 3а, на Фіг. 5 - виконання розширеної увігнутої заглибини, на Фіг. 6а, Фіг. 6b - розташування увігнутих заглибин у різних частинах поперечного перерізу ключа, на Фіг. 7а, Фіг. 7b, Фіг. 7с - увігнуті заглибини на несиметричному кінці ключа, на Фіг. 8 - призначення різних варіантів увігнутих заглибин різним сегментам ринку та галузям застосування, на Фіг. 9а, Фіг. 9b, Фіг. 9с - увігнута заглибина із напрямними зонами для реверсивних штифтів та з блокувальною канавкою, показана на трьох видах, 96465 6 на Фіг. 10 - замок зі здвоєним циліндром з увігнутими заглибинами на ключі та опуклими елементами у циліндрі, на Фіг. 11а, Фіг. 11b, Фіг. 11с, Фіг. 11d - увігнуті заглибини, виконані фрезою, вісь якої паралельна осі у, показані на різних видах, на Фіг. 12 - увігнута заглибина, виконана фрезою, нахиленою під певним кутом до осі у, на Фіг. 13 - інший приклад профілю фрези та увігнутої заглибини, виконаної нею, на Фіг. 14а, Фіг. 14b, Фіг. 14с - увігнута заглибина, виконана фрезою, вісь якої паралельна осі z, показана на трьох видах. На Фіг. 1 показаний замок за цим винаходом із поворотним ключем S із секретом та відповідно заготовкою S' ключа, яка має щонайменше два ряди Аі кодувальних штифтів на плоских бічних поверхнях, та з відповідним циліндром Za, Zb (показаним на Фіг. 10) та з реверсивними штифтами 3 (показаними, наприклад, на Фіг. 6 та Фіг. 7а), у якому функцію 9 замикання або електричного перемикання здійснюють шляхом повертання циліндра. Кінець 11 ключа має увігнуту заглибину 10, яка взаємодіє з опуклим елементом 20а, 20b рухомої відповідної частини 21а, 21b, так що увігнута заглибина 10 при повністю вставленому ключі прилягає до опуклого елемента 20а, 20b відповідної частини, та заготовка ключа, а відповідно й ключ, який не має цієї увігнутої заглибини 10, блокується опуклим елементом 20 відповідної частини, так що повне вставляння унеможливлюється, при цьому з'єднувальний елемент виконаний з можливістю пересування у положення замикання або електричного перемикання у напрямку осі х відповідною частиною 21. Як додатково показано на Фіг. 2a-2d, увігнута заглиблина 10, яка починається від кінця ключа та простягається у напрямку осі х ключа, на початку має перший нахил N1, а потім другий нахил N2 відносно осі ключа, причому другий нахил є більшим, ніж перший нахил (N2>N1). На Фіг. 1 та Фіг. 10 як приклад показаний здвоєний циліндр Za, Zb, у якому вставляння ключа з належною увігнутою заглибиною 10 викликає ковзання відповідної частини 21а, яка у цьому випадку виконана як рухомий з'єднувальний елемент 22а, у замикальний або перемикальний елемент 23 з геометричним замиканням. Подальшим повертанням повністю вставленого ключа S цей замикальний або перемикальний елемент 23 повертається, завдяки чому здійснюється функція 9 замикання або електричного перемикання, наприклад, замикання замка або приведення у дію електричного контакту у спосіб, який як такий є відомим. Як показано на Фіг. 1 та Фіг. 10, відповідна частина 21 крім опуклого елемента 20 може також мати увігнуту контактну зону 25, яка відповідає опуклій формі кінця 11 ключа поблизу увігнутої заглибини 10. Завдяки цьому зона контакту може бути збільшена. Увігнуті заглибини 10 кінця 11 ключа за винаходом та відповідні опуклі елементи 20 у циліндрі додатково описані з посиланням на Фіг. 2-5. 7 Фіг. 2a-2d являють собою поперечні перерізи у напрямку осі х ключів S або заготовок S' ключів із середньою площиною 5, на яких показані увігнуті заглибини 10.1-10.3, які мають різні профілі, із заокругленою увігнутою зоною 13, яка починається від невеликого першого нахилу N1 відносно осі х та переходить у значно більший нахил N2. Цим увігнутим заглибинам відповідають опуклі елементи 20.1-20.3, виконані на відповідних частинах 21.121.3 у циліндрі, так що увігнуті заглибини 10 у випадку повністю вставленого ключа лягають на опуклі елементи 20. На відміну від цього, заготовка ключа або ключ, який не має увігнутої заглибини 10, своєю напрямною зоною 35 на кінці ключа впирається у опуклий елемент 20 та цим блокується і відповідно зупиняється на відстані (а) блокування, так що неможливо вставити ключ далі (повністю), а отже й циліндр повернути неможливо. Ці увігнуті заглибини 10 можливо виконати із застосуванням фрези 40, вісь 41.1 якої розташована перпендикулярно осі х, яка тут простягається паралельно осі у. У такому випадку фреза 40 пересувається вздовж лінії 42 фрезерування. У такому випадку радіус R фрези також відповідає радіусові R заокруглених увігнутих зон 13 увігнутих заглибин 10. На Фіг. 2а показана увігнута заглибина 10.1 з невеликим радіусом R1, який становить, наприклад, 1 мм для товщини ключа d=2,5 мм. Це відповідає співвідношенню R1/d=0,4. Перший та другий нахили у цьому випадку становлять N1=0°, N2=90°, а різниця нахилів N2-N1=90°. Ця увігнута заглибина 10.1 може бути розташована тільки за межами напрямних зон 7 для реверсивних штифтів 3, оскільки нахил N у цій напрямній зоні має становити не більше ніж приблизно 45° (як показано на Фіг. 6) та відповідати напрямному кутові Nz реверсивних штифтів 3 на кінці 11 ключа. Для цього у напрямній зоні реверсивних штифтів можуть бути виконані напрямні поверхні 31 (Фіг. 2d). Максимальний нахил N2 у цьому випадку також може бути обмежений блокувальною канавкою BN (як показано на Фіг. 7с). Тут Р1 позначена наступна кодувальна позиція з рівнями С1-С4 кодування. Пересування 42 фрези відбувається паралельно осі х та лінії блокування, відповідно відстань (а) блокування ключа, який не має увігнутої заглибини 10.1, у цьому випадку, наприклад, становить a=1,1 мм. Вона утворена відповідним опуклим елементом 20.1 на відповідній частині 21.1 у циліндрі. На Фіг. 2b показана фреза 40.1, за допомогою якої виконана заглибина 10.1, причому вісь 41.1 фрези розташована паралельно осі z. У площині z-y фреза 40.1 має ширину b1, яка у цьому випадку відповідає ширині b1 заглибини 10, а також b1 є більшою, ніж глибина t1 заглибини 10. Заглибина 10 має площу F1 у поперечному перерізі та довжину 11 у напрямку х. На Фіг. 2с показаний приклад із більшим радіусом R2, який становить, наприклад, R2=2 мм, та відповідно із співвідношенням R2/d=0,8. Пересування 42 фрези у цьому випадку спочатку відбувається паралельно осі х, а потім у напрямку під кутом 45°. Увігнута заглибина 10.2 з нахилами N1=0°, N2=45° має заокруглення у зоні 13 з нахи 96465 8 лом N=0-45°. Ця заглибина 10.2 може бути розташована у напрямній зоні 7, якщо максимальний нахил N увігнутої заглибини за варіантом, якому віддається перевага, становить щонайбільше 45°. Відстань блокування у цьому випадку є меншою і становить, наприклад, лише a=0,7 мм. Увігнуті заглибини 10 виконані так, що вони зовсім не заходять у найближчу кодувальну позицію Р1 або заходять якомога менше, так що не пропускається жодний рівень Сі кодування. З іншого боку, відстань а блокування має бути достатньо великою для здійснення надійного й чіткого блокування неналежного ключа. Для цього відстань а блокування може становити 0,5-1,5 мм, а за варіантом, якому віддається перевага, 0,8-1,2 мм, відповідно утворюючи співвідношення a/d=0,250,6, а за варіантом, якому віддається перевага, співвідношення 0,3-0,5. За варіантом, якому віддається перевага, увігнута заглибина 10 виконана відносно глибокою (t1) і може наближатися до середньої площини 5, так що мінімальна відстань e до середньої площини за варіантом, якому віддається перевага, становить щонайбільше 10-15% товщини d ключа. Однак відстань e може також становити і 0% від d (Фіг. 7). На Фіг. 2d показана увігнута заглибина 10.3 з невеликим радіусом R1, яка простягається спочатку паралельно осі х з першим нахилом N1=0°, потім має заокруглену зону 13 з N=0-45° і закінчується другим нахилом N2=45°, який утворює напрямну поверхню 31 для реверсивних штифтів 3. Відстань блокування, яка у цьому випадку становить a=1,1 мм, утворена опуклим елементом 20.3 на відповідній частині 21.3. На Фіг. 2а та Фіг. 2d показані варіанти, яким віддається більша перевага, ніж показаним на Фіг. 2с, з більшою відстанню а блокування. Форма увігнутих заглибин 10 за варіантом, якому віддається перевага, вибрана так, щоб здійснювалося надійне блокування неналежних ключів, які не проходять до рівнів Сі кодування найближчої кодувальної позиції Р1, і так, щоб їх було складно визначити та скопіювати. Для цього перший нахил N1 увігнутої заглибини 10 відносно осі ключа може становити від 0° до 10°, тобто бути дуже невеликим, а другий нахил N2 увігнутої заглибини може становити щонайменше 40°, тобто за варіантом, якому віддається перевага, може бути вибраний достатньо великим. Різниця між першим та другим нахилами N2-N1 має становити щонайменше 30°. Це можливо досягнути із застосуванням заокругленої зони 13 з відносно невеликим радіусом R, меншим, ніж товщина d ключа. У такому випадку увігнута заглибина 10 у напрямку осі х ключа може мати заокруглену зону з радіусом щонайбільше 2 мм. Також увігнута заглибина може мати заокруглену зону з радіусом R, який є меншим, ніж товщина d ключа. У цьому випадку співвідношення радіуса до товщини R/d ключа може становити від 0,4 до 0,8. На Фіг. 3а, Фіг. 3b, Фіг. 4 та Фіг. 5 показані інші приклади увігнутої заглибини 10.11 із заокругленими (13) та з конічними і відповідно прямолінійними зонами, які виконані фрезою 40.11 з конічни 9 ми секціями, причому вісь 41.11 фрези та пересування 42 фрези паралельні осі х, а також показаний відповідний опуклий елемент 20.11 на відповідній частині 21.11 у циліндрі. У поперечному перерізі, показаному на Фіг. 3а, увігнута заглибина 10.11 має прямолінійні секції з нахилами N1 та N2. За варіантом, якому віддається перевага, такі увігнуті заглибини 10 у поперечному перерізі у напрямку осі х можуть також мати щонайменше одну нахилену прямолінійну секцію і відповідно мати щонайменше три різні прямолінійні та заокруглені секції, які відповідно є зонами. На Фіг. 3а показана увігнута заглибина 10.11, яка може бути виконана фрезою 40.11, яка має прямолінійну секцію з першим нахилом, який становить, наприклад, N1=10°, та подальше заокруглення радіусом R, яке переходить у прямолінійну секцію з другим нахилом N2, який становить приблизно 60°. Відповідний опуклий елемент 20.11, якщо ключ S не має цієї увігнутої заглибини 10.11, блокується на відстані (а). На Фіг. 3b показана фреза 40.11, яка виконує заглибину 10.11, у площині x-z, а на Фіг. 4 - у площині y-z, причому у цьому випадку вісь 41.11 фрези лежить на поверхні ключа S, S'. Виконана заглибина 10.11 лежить усередині півкола 40.11, показаного на Фіг. 4. На Фіг. 5 показано, яким чином із застосуванням фрези 40.12, вісь 41.12 якої розташована у напрямку осі х, можливо виконати розширення увігнутої заглибини у напрямку осі у. Для цього фрезу спочатку пересувають у напрямку осі х, показаному на Фіг. 3а, після чого паралельно пересувають у напрямку осі у на відстань 42. У такий спосіб виконують відповідне розширення заглибини 10, яке, наприклад, може утворювати напрямні поверхні 31 із відповідним нахилом для кодувальних реверсивних штифтів 3. Для досягнення усіх цілей винаходу, а також забезпечення надійного функціонування, увігнуті заглибини 10 за винаходом оптимально розташовані та мають форму з відносно великими, але компактними елементами: відносно широкими, глибокими та короткими відносно розміру ключа та дуже обмеженого простору на кінці ключа; тобто для здійснення додаткових функцій забезпечення безпеки без зменшення простору для функцій кодування високоякісного ключа. Для цього довжина 11 у напрямку осі х, ширина b1 та глибина t1, a також площа F1 у поперечному перерізі увігнутих заглибин 10 за варіантом, якому віддається перевага, може мати такі відносні розміри: - ширина b1 увігнутої заглибини 10 є на щонайменше 20-40% більшою, ніж ширина b2 реверсивних штифтів 3, - ширина b1 увігнутої заглибини становить щонайменше 50% її довжини 11, - площа F1 поперечного перерізу увігнутих заглибин 10 становить щонайменше 6% від площі F поперечного перерізу ключа, а за варіантом, якому віддається перевага, - щонайменше 8-10%, - площа F1 поперечного перерізу увігнутих заглибин 10 більша, ніж площа F2 поперечного перерізу реверсивних штифтів 3, за варіантом, якому 96465 10 віддається перевага, більша на щонайменше 2050%, - ширина b1 увігнутої заглибини 10 за варіантом, якому віддається перевага, становить щонайменше 25-30% ширини ключа. Це відповідає прикладам, показаним на фігурах. Замикальна система за цим винаходом може включати в себе ключі та заготовки ключів із двома або декількома різними варіантами увігнутих заглибин 10і на кінці 11 ключа та відповідних опуклих елементів 20і на відповідних частинах 21 у циліндрах. За цих умов можливо додатково збільшити кількість можливих варіантів секретності, а також захищеність замикальної системи від копіювання. У такому випадку ці варіанти можуть являти собою різні форми увігнутих заглибин 10і. На Фіг. 6а, Фіг. 6b схематично показані приклади розташування увігнутих заглибин 10.1, 10.2 у різних місцевих перерізах 12.1, 12.2, 12.3 поперечного перерізу 12 ключа відносно положення рядів Аі кодувальних штифтів та кодувальних реверсивних штифтів 3 з осями 4 реверсивних штифтів, які розташовані у площинах рядів Аі кодувальних штифтів. На Фіг. 6а показаний приклад із трьома рядами А1, А2, A3 кодувальних штифтів, де площини рядів А1 та А2 розташовані паралельно осі z, а площина ряду A3 - паралельно осі у. Увігнуті заглибини 10.1 у місцевому перерізі 12.1 розташовані за межами напрямних поверхонь 31 для реверсивних штифтів 3 рядів Аі кодувальних штифтів, а увігнуті заглибини 10.2 у місцевому перерізі 12.3 розташовані у напрямній поверхні 31 ряду А1 кодувальних штифтів. З цієї причини їхній максимальний нахил N у напрямній зоні 7 реверсивних штифтів становить щонайбільше 45° і відповідно має відповідати Nz. Як інший варіант, замикальна система, наприклад, може також мати дві однакові увігнуті заглибини 10.2, які, однак, розташовані на різних боках лівому або правому - ключа (якщо дивитися на кінець ключа зверху, 1 – лівий бік, r - правий бік): у цьому випадку - на правому боці у поперечному перерізі 12.2 та/або на лівому боці симетрично у поперечному перерізі 12.3. Таким чином може бути виконаний, наприклад, ключ із заглибиною 10.2 у поперечному перерізі 12.2 для циліндрів першого розташування та ключ із заглибиною 10.2 у поперечному перерізі 12.3 для другого розташування, а також ключ із заглибинами 10.2 у поперечному перерізі 12.2 та у поперечному перерізі 12.3 для обох розташувань, а також для третього розташування із циліндрами, які мають відповідні опуклі елементи 20.2 у обох поперечних перерізах 12.2 та 12.3. На Фіг. 6b показаний приклад із нахиленими рядами А1-А5 кодувальних і відповідно реверсивних штифтів із кутами Wa1, Wa2 між осями реверсивних штифтів 4, а відповідно і площинами A1, А2 кодування та віссю z. У цьому випадку також увігнута заглибина 10.1 розташована у місцевому перерізі 12.1 за межами напрямних зон 7 реверсивних штифтів. Одна увігнута заглибина 10.2 у 11 місцевому перерізі 12.2 частково розташована у напрямній зоні 7 ряду А2 кодувальних штифтів. У такий спосіб можливе створення замикальних систем із різними варіантами увігнутих заглибин, які виконані у різних місцевих перерізах 12.1, 12.2 поперечного перерізу 12 ключа. Однак заглибини 10.1, які знаходяться одна навпроти одної в центрі 6 ключа у поперечних перерізах 12.1, розташовані дуже невдало, оскільки їхня глибина t1 у цьому випадку дуже обмежена. Інші приклади, показані на Фіг. 7-14, ілюструють заглибини 10, які за варіантом, якому віддається перевага, розташовані поблизу центра 6 ключа та виконані особливо великими відносно площі F1 поперечного перерізу, ширини b1 та глибини t1, а також відповідно відносно мінімальної відстані є від середньої площини 5 ключа. Крім того, у цьому випадку заглибини 10 оптимально розташовані так, що вони вміщують ряд А кодувальних штифтів, при цьому форма заглибин відповідає формі реверсивних штифтів 3 цього ряду кодувальних штифтів (32 на Фіг. 7). Для цього увігнута заглибина 10 може: - мати напрямну зону 7 ряду А кодувальних штифтів, - або може мати напрямну зону 7, 31 для реверсивних штифтів 3, - та крім напрямної зони 7, 31 може також мати зону з більшим нахилом N2.2, який за варіантом, якому віддається перевага, становить щонайменше 55°, - та нахил N увігнутої заглибини 10 у напрямній зоні 7, 31 ряду А кодувальних штифтів може відповідати напрямному кутові Nz реверсивних штифтів 3 і відповідно становити щонайбільше 45°, - або увігнута заглибина 10 може мати напрямну поверхню 31, виконану кодувальною фрезою, (що особливо ефективно підвищує продуктивність виготовлення), - або увігнута заглибина 10 може додатково мати фрезеровану горизонтальну блокувальну канавку BN, (яка обмежує максимальний нахил N2.1 (показаний на Фіг. 7с) у напрямній зоні 7, 31 до величини Nz). Ця увігнута заглибина 10 може мати ряд A кодувальних штифтів із вузькими реверсивними штифтами, 3.1, ширина яких b2 за варіантом, якому віддається перевага, становить щонайбільше 50-55% товщини d ключа. Тому площа F2 цих реверсивних штифтів 3.1 є відповідно невеликою (Фіг. 7а, Фіг. 7b та Фіг. 9с). Таким чином співвідношення F1/F2 стає відповідно більшим (F1 - площа елемента 10), і таким чином нахил N2.2 увігнутих заглибин 10 поблизу напрямних зон 7, 31 може бути виконаний більшим, і N2.2 може тоді становити, наприклад, 60-90° (Фіг. 7с). Ці варіанти, яким віддається перевага, увігнутих заглибин 10 з рядом А реверсивних штифтів додатково описані з посиланням на Фіг. 7-14. На Фіг. 7а, Фіг. 7b показаний приклад із несиметричними напрямними поверхнями 35 на кінці 11 ключа, у якому площина 36 перерізу напрямних поверхонь утворює з середньою площиною 5 клю 96465 12 ча S і відповідно заготовки S' ключа кут W2, який становить, наприклад, 10°. За варіантом, якому віддається перевага, цей кут W2 може становити від 5° до 20°. У такий спосіб можливо створити замикальну систему зі збільшеною кількістю можливих варіантів секретності, наприклад, на п'ять варіантів із кутами W2=0°, +10°, -10°, +20°, -20°. Крім того, із застосуванням несиметричної форми напрямних поверхонь 35, таких як показані, наприклад, на Фіг. 7, також може бути утворений більший простір для виконання увігнутих заглибин 10 безпосередньо до середньої площини 5. Це уможливлює утворення більшої площі F1 увігнутої заглибини 10 у поперечному перерізі 12. Симетричне утворення напрямних поверхонь 35 на кінці ключа показане, наприклад, на Фіг. 6 з кутом до площини 36 перерізу W2=0°. На Фіг. 7а, Фіг. 7b показаний поперечний переріз 12 ключа з рядами А1-А5 кодувальних штифтів, а також із реверсивним штифтом 3 у ряду A1 кодувальних штифтів. Увігнута заглибина 10.8, яка у цьому випадку має по суті симетричну форму відносно ряду A1 кодувальних штифтів, може бути виконана фрезою 40.8, профіль якої відповідає увігнутій формі заглибини 10.8, а вісь 41.2 фрези, яка розташована у площині y-z, утворює кут W1 з віссю у. Коли вісь 41.1 тієї самої фрези 40.8 розташована паралельно осі у, то утворюється відповідно інший варіант форми увігнутої заглибини. Для того, щоб за допомогою розташування осі 41.1 фрези (з W1=0°) виконати увігнуту заглибину 10.8 по суті такої самої форми, має бути застосована відповідно інша форма профілю фрези 40. У цьому випадку фрезою 40.8 також виконані напрямні поверхні 32 у напрямній зоні ряду A1 кодувальних штифтів, які відповідають формі реверсивних штифтів 3. Напрямна зона для штифтів 3, 3.1 складається з напрямних поверхонь 7 шириною b7 (Фіг. 9а, Фіг. 9b, Фіг. 9с), так що напрямний кут реверсивних штифтів в увігнутій заглибині 10 у жодній точці не перевищує величини Nz. Однак напрямні поверхні 7, 31 цього типу можуть також бути виконані на заготовці ключа після виконання увігнутих заглибин 10 на заготовці ключа першою фрезою 40, а потім (децентралізовано) другою кодувальною фрезою у напрямній зоні 7, 31, так що у цьому місці потрібний максимальний нахил N, який становить, наприклад, 42-45°, не перевищено. На Фіг. 7с показана інша можливість не перевищити припустимий нахил N увігнутих заглибин 10 у напрямній зоні 7, 31 реверсивних штифтів. У цьому випадку увігнута заглибина 10.8 може додатково мати горизонтальну блокувальну канавку BN. Блокувальна канавка цього типу описана у WO 01/77466. З її застосуванням може бути здійснено додаткове кодування у вигляді блокувального кодування. На Фіг. 7с у перспективі показаний поперечний переріз із площиною, яка відповідає площині A1 кодування на кінці 11 ключа аналогічно прикладу, показаному на Фіг. 9, з увігнутою заглибиною 10.9. У площині A1 перерізу (у напрямній зоні 7, 31) ця заглибина 10.8 має перший нахил N1=0°, а потім 13 заокруглену увігнуту зону 13 із максимальним другим нахилом N2.1=Nz. За ним розташована горизонтальна блокувальна канавка BN, яка, наприклад, виконана кодувальною фрезою. За межами напрямної поверхні 7 увігнута заглибина 10.8 має більший другий нахил, який тут, наприклад, становить N2.2=60°, - тобто у цьому випадку можливо, щоб другий нахил за варіантом, якому віддається перевага, був значно більшим ніж 45°. На Фіг. 8 показане призначення різних варіантів увігнутих заглибин 10 на ключах S та на заго1 товках S ключів різним сегментам Мі ринку та галузям застосувань. У такий спосіб за допомогою замикальної системи з декількома різними варіантами увігнутих заглибин 10і можливо однозначно визначити поділ на незалежні сегменти Мі ринку та галузі застосувань. Вони можуть являти собою географічно різні сегменти ринку, наприклад, для окремих країн або представників, або також технічно різні галузі застосування, наприклад, для технічно різних систем із різними кількостями можливих варіантів секретності для різних галузей застосування та різних вимог до безпеки. Ця сегментація на сегменти ринку та галузі застосувань за допомогою різних варіантів увігнутих заглибин 10і може бути здійснена у аналогічний спосіб, як описано у WO 01/77466 для додаткового кодування за допомогою блокувальної канавки. Однак за допомогою цих різних варіантів увігнутих заглибин 10і також можливе утворення додаткових варіантів (Cod) кодування. Таким чином, у системі з 40 різними варіантами, наприклад, 20 різних сегментів ринку можуть бути однозначно розрізнені між собою, а додатково можуть бути утворені 20 нових варіантів кодування. Замикальна система за цим винаходом також уможливлює виготовлення ключів та циліндрів у дві стадії, протягом яких під час першої більш складної попередньої стадії увігнуті заглибини 10 на кінцях ключів та опуклі елементи 20 на відповідних частинах циліндрів виготовлюють централізовано власником системи, а протягом більш простої другої стадії може здійснюватися децентралізовано додаткове кодування ключів та складання циліндрів із відповідними частинами. Різні варіанти увігнутих заглибин 10і можуть бути виконані у такі способи: - формотворними фрезами 40 із різними профілями, наприклад, фрезою 40.8, показаною на Фіг. 7, 40.9, показаною на Фіг. 11, 40.6, показаною на Фіг. 13 та 40.7, показаною на Фіг. 14, - а також різними положеннями осі 41 фрези: наприклад, положеннями 41.1 та 41.2 осей на Фіг. 7а та Фіг. 11, положенням 41.3 на Фіг. 12, 41.4 на Фіг. 14, 41.11 на Фіг. 3 та 41.12 на Фіг. 5. Ці осі фрези є такими: 41.1 - у площині y-z паралельно осі у; 41.2 - у площині y-z під кутом W1 до осі у; 41.3 - у площині х-у під кутом W3 до осі у; 41.4 - у площині x-z паралельно осі z; 41.11 - у площині x-z паралельно осі х. Вісь 41 фрези може бути перпендикулярною до осі х із кутом W1, який становить 0-20° до осі у, або бути перпендикулярною до осі z із кутом W3, який становить 0-20° до осі у, або бути перпенди 96465 14 кулярною до осі х із кутом W4, який становить 020° до осі z. - Таким чином, наприклад, утворюються такі варіанти різних форм увігнутих заглибин 10: 10.1-10.13, показані на Фіг. 2, Фіг. 3, Фіг. 5, Фіг. 7, Фіг. 9, Фіг. 11-14. - Крім того, можливо, щоб увігнуті заглибини 10і були виконані на різних частинах 12.1, 12.2, 12.3 (Фіг. 6) на лівому або правому боці ключа - "1" або "r", - та площини 36 перерізу напрямних поверхонь 35 на кінці ключа можуть утворювати різні кути W2 до середньої площини 5. Шляхом комбінування цих факторів можливо, наприклад, із застосуванням двох фрез 40 із різними профілями, трьох різних положень осі 41 фрези, розташування у трьох різних частинах 12і поперечного перерізу та з трьома різними кутами W2 напрямних поверхонь 35, теоретично можуть бути утворені загалом 2333=54 різні варіанти увігнутих заглибин 10і. Це також означає, що конкретний варіант заглибини дуже складно визначити та скопіювати. На Фіг. 9а, Фіг. 9b, Фіг. 9с показаний інший приклад увігнутої заглибини 10.9 із горизонтальною блокувальною канавкою BN у трьох видах аналогічно прикладові, показаному на Фіг. 7с. Блокувальна канавка BN розташована у напрямній зоні 7, 31 реверсивних штифтів 3, площина A1 кодування яких, як і у прикладі, показаному на Фіг. 7а, Фіг. 7b, має кут Wa1, який становить, наприклад, 15° відносно осі z. На Фіг. 10 показаний замок 1 зі здвоєним циліндром, який включає в себе циліндри Za, Zb для ключів S, відповідно, заготовок S' ключів з увігнутою заглибиною 10 на кінці 11 ключа та має відповідні опуклі елементи 20 на відповідних частинах 21а, 21b у циліндрах Za, Zb. Як також показано на Фіг. 1, ці відповідні частини розташовані на рухомих з'єднувальних елементах 22а, 22b для приведення у дію замикального або перемикального елемента 23. Ці відповідні частини 21 можуть також бути виконані як окремі частини, наприклад, як елементи-продовження або вони можуть бути виконані як вставка та застосовані у модульній системі. Також можливо, що з'єднувальний елемент 22 може бути пересунутий у замикальне або перемикальне положення у одній з половин циліндра відповідною частиною 21. На Фіг. 11a-11d показаний ключ S або заготовка S' ключа з увігнутою заглибиною 10.9, яка виконана фрезою 40.9. Вісь 41.1 фрези у цьому випадку є паралельною осі у. Якщо ж ту саму фрезу 40.9 розташувати так, щоб вісь зайняла положення 41.2 під кутом W1 до осі у, то утвориться відповідно новий варіант форми увігнутої заглибини 10. Кут W1 може становити, наприклад, 10-20°. На Фіг. 12 показаний інший варіант увігнутої заглибини 10.5, яка виконана фрезою 40.9, показаною на Фіг. 11, однак з віссю 41.3 фрези, яка лежить у площині х-у та утворює кут W3, який становить, наприклад, 10-20° відносно осі у. На Фіг. 13 показаний інший варіант увігнутої заглибини 10.6, виконаної фрезою 40.6. Ця заглибина має іншу форму профілю, однак таке саме 15 положення осі 41.1 фрези паралельне осі у, як у прикладі, показаному на Фіг. 11b. На Фіг. 14а, Фіг. 14b, Фіг. 14с на трьох видах показаний інший варіант увігнутої заглибини 10.7, виконаної фрезою 40.7, вісь 41.4 якої лежить у площині x-z, простягається перпендикулярно осі у та паралельно осі z. Види, показані на Фіг. 14b та Фіг. 14с, зображують увігнуту заглибину 10.7, яка розташована частково у напрямній зоні 7, 31 ряду Аі кодувальних штифтів та яка у цьому місці утворює напрямну поверхню 31 з нахилом N2 до осі х щонайбільше 45°. Вона може бути виконана, наприклад, вздовж лінії 42 фрезерування, яка простягається спочатку під кутом 0°, а потім 45° до осі х. Цей приклад являє собою глибоку увігнуту заглибину 10.7, яка сильно відрізняється від інших та простягається майже до середньої площини 5 з мінімальною відстанню e, яка становить лише кілька процентів товщини d ключа. Це забезпечує надійне блокування неналежних ключів. Інша вісь фрези може також утворювати кут W4 до осі z, який становить, наприклад, 5-20°. У цьому описі вжиті такі позначення: S Ключ S' Заготовка ключа Z Циліндр х Вісь ключа х, у, z Напрямки у просторі Рі Кодувальні позиції Аі Ряди кодувальних штифтів Сі Рівні кодування Codi Варіант кодування N Нахил елемента 10 N1 Перший нахил N2 Другий нахил Nz Напрямний кут елемента 3 R Радіус елемента 10 або елемента 40 F Площа поперечного перерізу 12 ключа b Ширина ключа d Товщина ключа а Відстань блокування e Мінімальна відстань між елементами 10 та 5 F1 Площа поперечного перерізу елемента 10 b1 Ширина елемента 10 t1 Глибина елемента 10 11 Довжина елемента 10 у напрямку х F2 Площа поперечного перерізу елемента 3 (елемент 10 з СІ) b2 Ширина елемента 3 b7 Ширина кінця кодувального штифта 96465 16 W1 Кут встановлення елемента 41 (у площині y-z) W2 Кут встановлення елемента 35 W3 Кут встановлення елемента 41 (у площині х-у) W4 Кут встановлення елемента 41 (у площині y-z) Wa Кут встановлення елемента 4 до напрямку z 1 Лівий бік ключа S r Правий бік ключа S BN Блокувальна канавка Мі Сегменти ринку 1 Замок зі здвоєним циліндром 3 Реверсивні штифти 3.1 Вузький реверсивний штифт 4 Вісь реверсивного штифта З 5 Середня площина ключа S 6 Центр ключа (площина x-z) 7 Напрямна зона або напрямна поверхня для кінця реверсивного штифта 9 Функція замикання або електричного перемикання 10, 10і Увігнута заглибина 10.1-10.13 Різні форми елемента 10 11 Кінець ключа 12 Поперечний переріз ключа 12.1, 12.2 Частини перерізу 12 13 Заокруглена увігнута зона елемента 10 17 Напрямна поверхня, горизонтальна 20, 20і Опуклий елемент 21 Відповідна частина у елементі Z 22 З'єднувальний елемент, рухомий 23 Замикальний або перемикальний елемент 25 Увігнута контактна зона елемента 21 поблизу елемента 20 31 Напрямні поверхні елемента 3 у елементі 10 32 Напрямні поверхні з формою, подібною елементу 3 35 Напрямні поверхні, скошений кінець ключа 36 Площина перерізу елемента 35 40 Фреза для виконання елемента 10 41 Вісь фрези 41.1 У площині y-z паралельно осі у 41.2 У площині y-z під кутом W1 до осі у 41.3 У площині х-у під кутом W3 до осі у 41.4 У площині x-z паралельно осі z 41.5 У площині x-z паралельно осі х 42 Лінія фрезерування 17 96465 18 19 96465 20 21 96465 22 23 96465 24 25 96465 26 27 96465 28 29 96465 30 31 Комп’ютерна верстка Л. Литвиненко 96465 Підписне 32 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
