Формула / Реферат

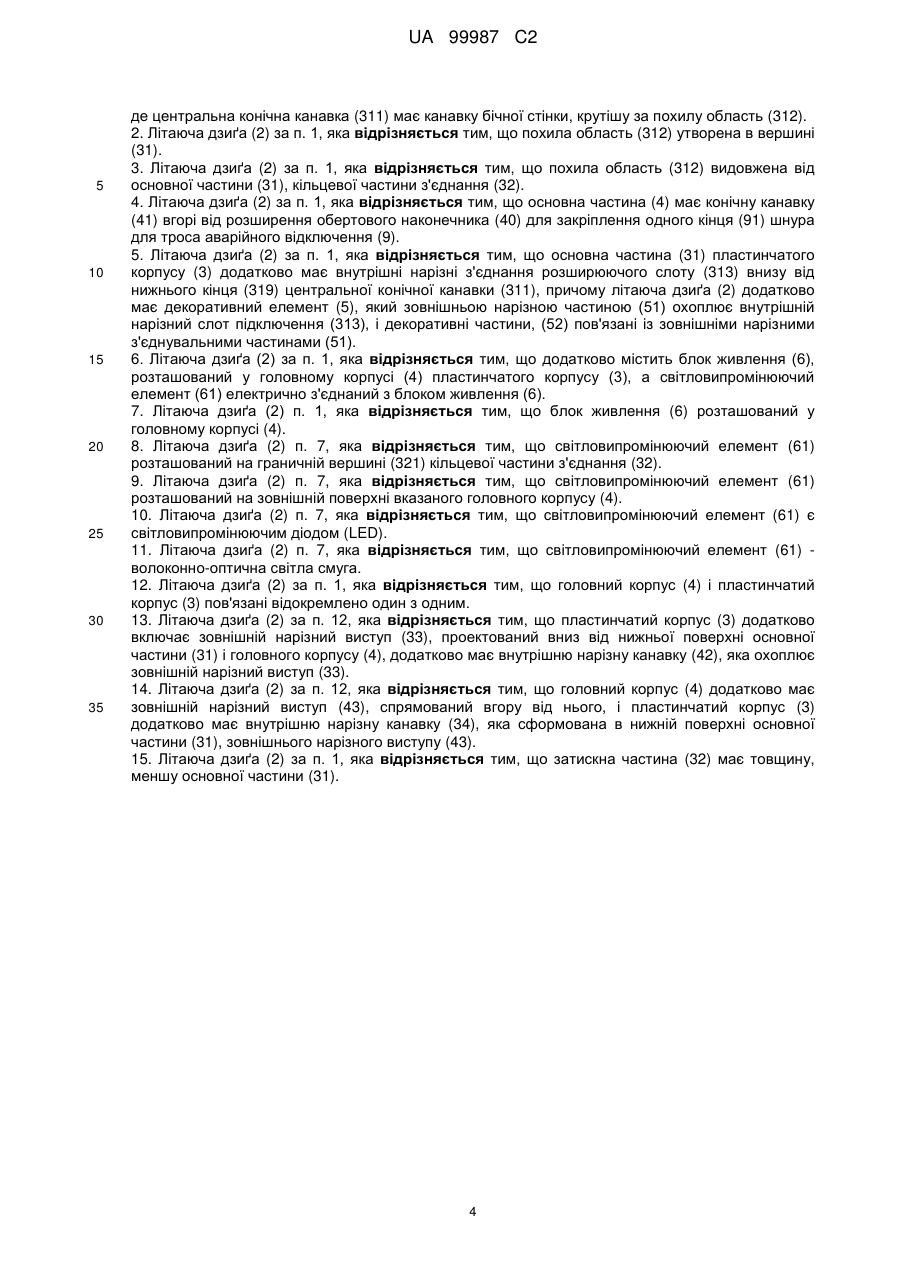

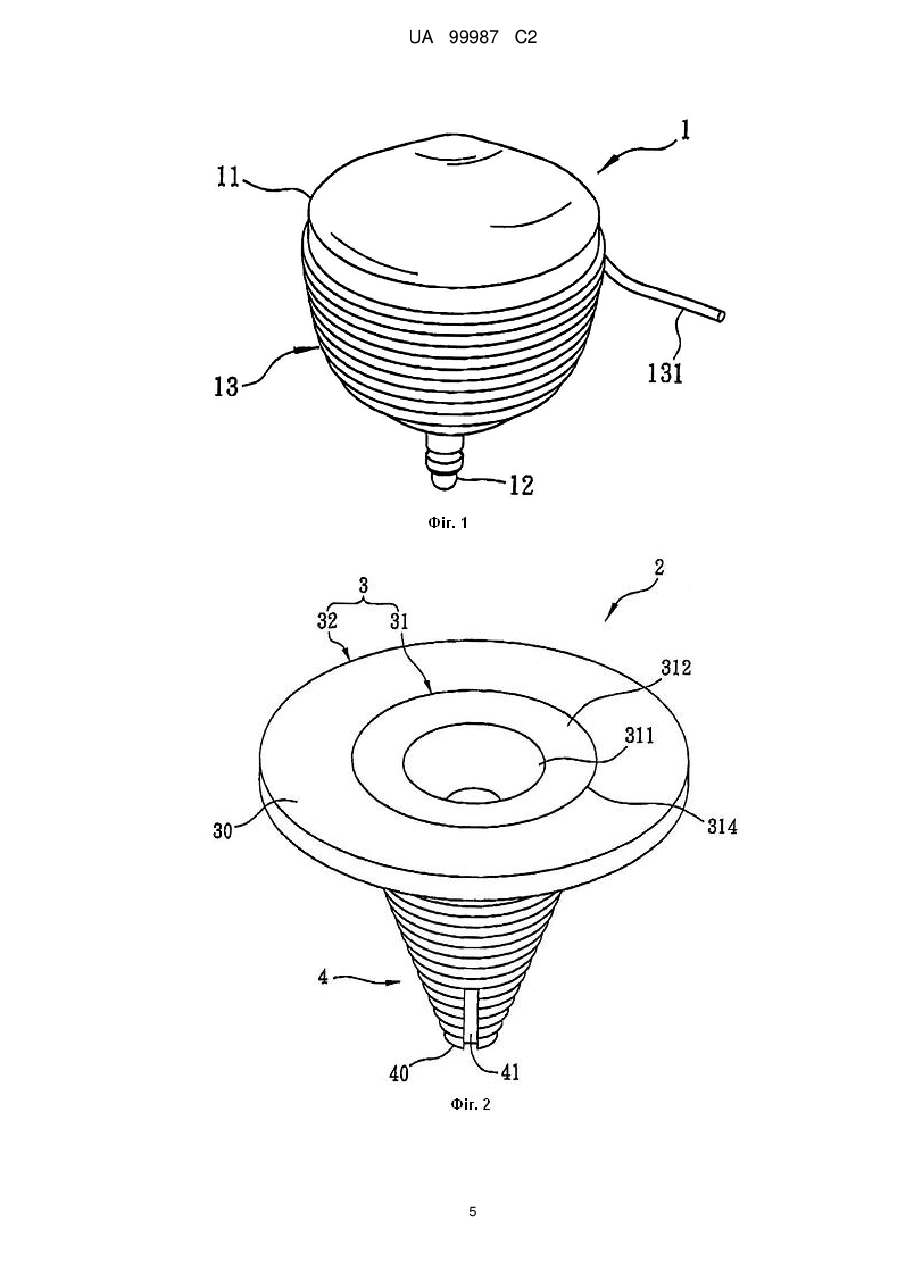

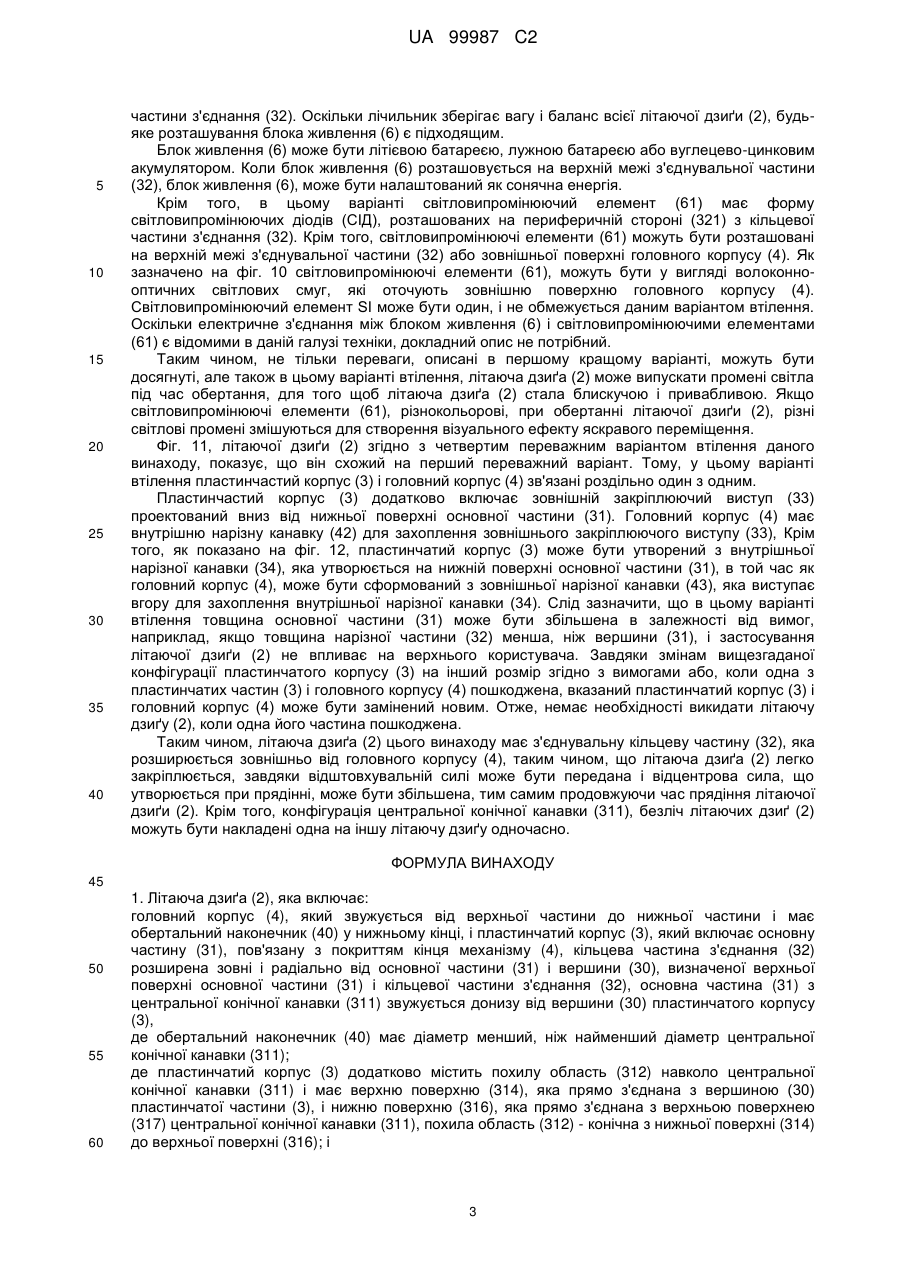

1. Літаюча дзиґа (2), яка включає:

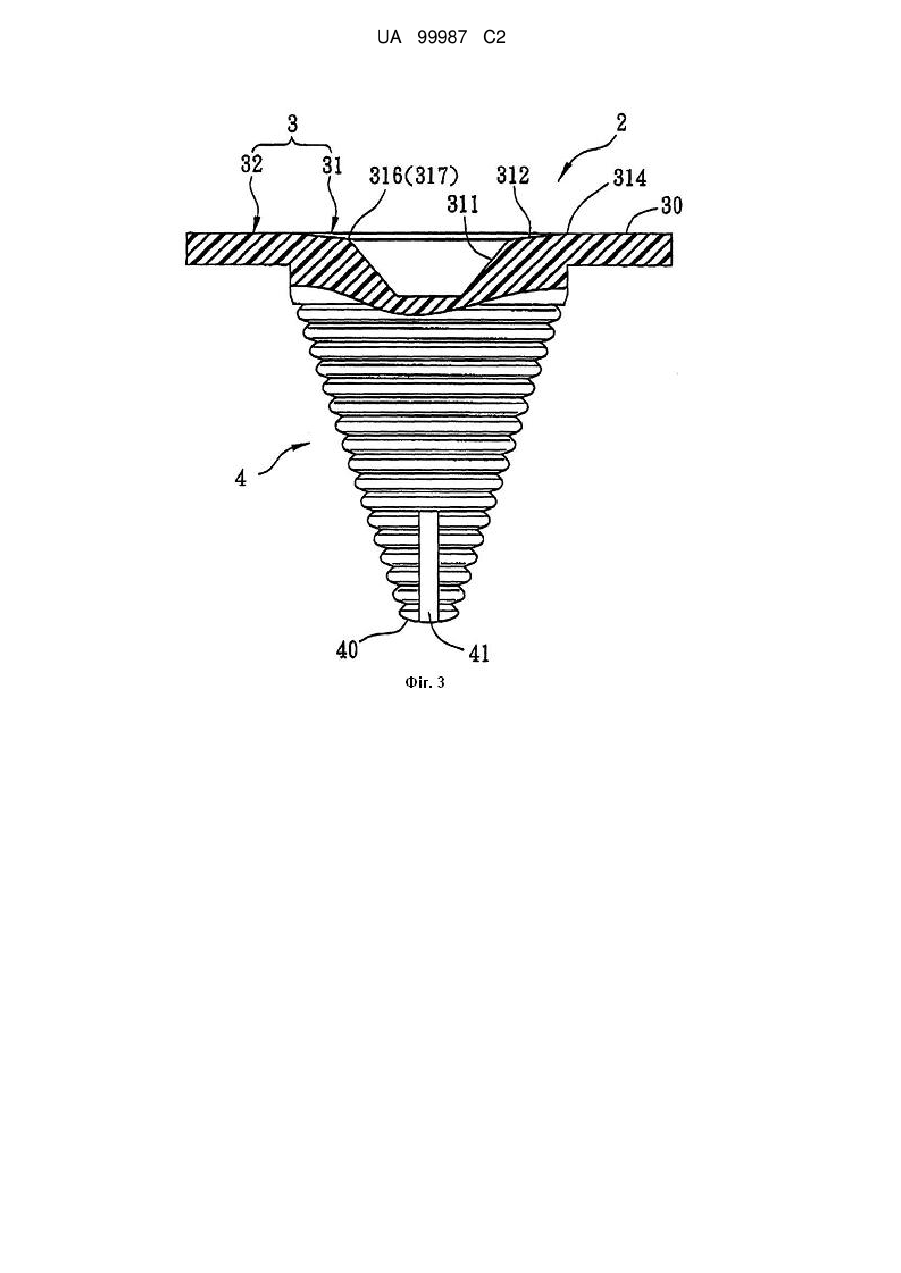

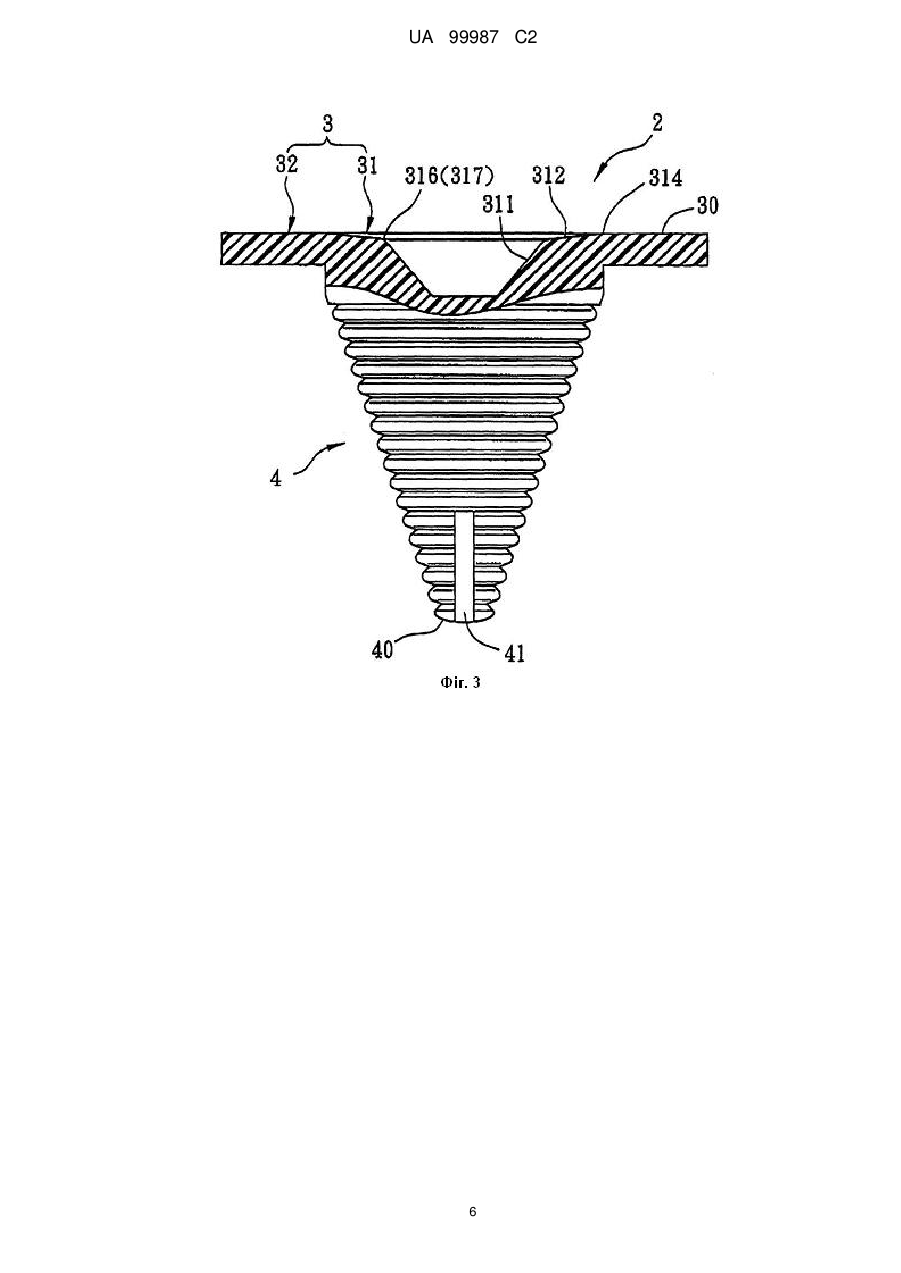

головний корпус (4), який звужується від верхньої частини до нижньої частини і має обертальний наконечник (40) у нижньому кінці, і пластинчастий корпус (3), який включає основну частину (31), пов'язану з покриттям кінця механізму (4), кільцева частина з'єднання (32) розширена зовні і радіально від основної частини (31) і вершини, (30) визначеної верхньої поверхні основної частини (31) і кільцевої частини з'єднання (32), основна частина (31) з центральної конічної канавки (311) звужується донизу від вершини (30) пластинчатого корпусу (3),

де обертальний наконечник (40) має діаметр менший, ніж найменший діаметр центральної конічної канавки (311);

де пластинчастий корпус (3) додатково містить похилу область (312) навколо центральної конічної канавки (311) і має верхню поверхню (314), яка прямо з'єднана з вершиною (30) пластинчатої частини (3), і нижню поверхню (316), яка прямо з'єднана з верхньою поверхнею (317) центральної конічної канавки (311), похила область (312) - конічна з нижньої поверхні (314) до верхньої поверхні (316); і

де центральна конічна канавка (311) має канавку бічної стінки, крутішу за похилу область (312).

2. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що похила область (312) утворена в вершині (31).

3. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що похила область (312) видовжена від основної частини (31), кільцевої частини з'єднання (32).

4. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що основна частина (4) має конічну канавку (41) вгорі від розширення обертового наконечника (40) для закріплення одного кінця (91) шнура для троса аварійного відключення (9).

5. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що основна частина (31) пластинчатого корпусу (3) додатково має внутрішні нарізні з'єднання розширюючого слоту (313) внизу від нижнього кінця (319) центральної конічної канавки (311), причому літаюча дзиґа (2) додатково має декоративний елемент (5), який зовнішньою нарізною частиною (51) охоплює внутрішній нарізний слот підключення (313), і декоративні частини, (52) пов'язані із зовнішніми нарізними з'єднувальними частинами (51).

6. Літаюча дзиґа (2) за п.1, яка відрізняється тим, що додатково містить блок живлення (6), розташований у головному корпусі (4) пластинчатого корпусу (3), а світловипромінюючий елемент (61) електрично з'єднаний з блоком живлення (6).

7. Літаюча дзиґа (2) п. 1, яка відрізняється тим, що блок живлення (6) розташований у головному корпусі (4).

8. Літаюча дзиґа (2) п. 7, яка відрізняється тим, що світловипромінюючий елемент (61) розташований на граничній вершині (321) кільцевої частини з'єднання (32).

9. Літаюча дзиґа (2) п. 7, яка відрізняється тим, що світловипромінюючий елемент (61) розташований на зовнішній поверхні вказаного головного корпусу (4).

10. Літаюча дзиґа (2) п. 7, яка відрізняється тим, що світловипромінюючий елемент (61) є світловипромінюючим діодом (LED).

11. Літаюча дзиґа (2) п. 7, яка відрізняється тим, що світловипромінюючий елемент (61) - волоконно-оптична світла смуга.

12. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що головний корпус (4) і пластинчатий корпус (3) пов'язані відокремлено один з одним.

13. Літаюча дзиґа (2) за п. 12, яка відрізняється тим, що пластинчатий корпус (3) додатково включає зовнішній нарізний виступ (33), проектований вниз від нижньої поверхні основної частини (31) і головного корпусу (4), додатково має внутрішню нарізну канавку (42), яка охоплює зовнішній нарізний виступ (33).

14. Літаюча дзиґа (2) за п. 12, яка відрізняється тим, що головний корпус (4) додатково має зовнішній нарізний виступ (43), спрямований вгору від нього, і пластинчастий корпус (3) додатково має внутрішню нарізну канавку (34), яка сформована в нижній поверхні основної частини (31), зовнішнього нарізного виступу (43).

15. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що затискна частина (32) має товщину, меншу основної частини (31).

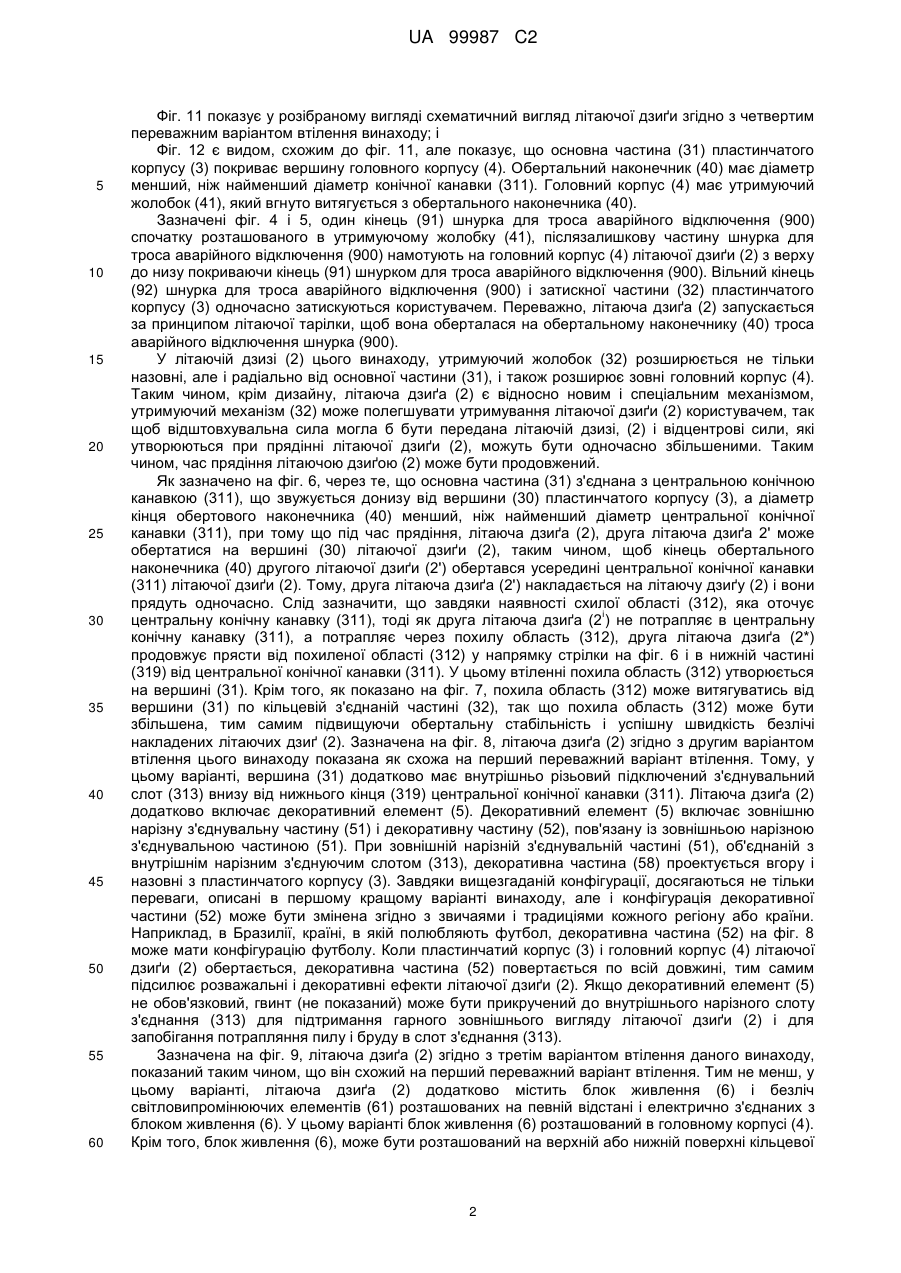

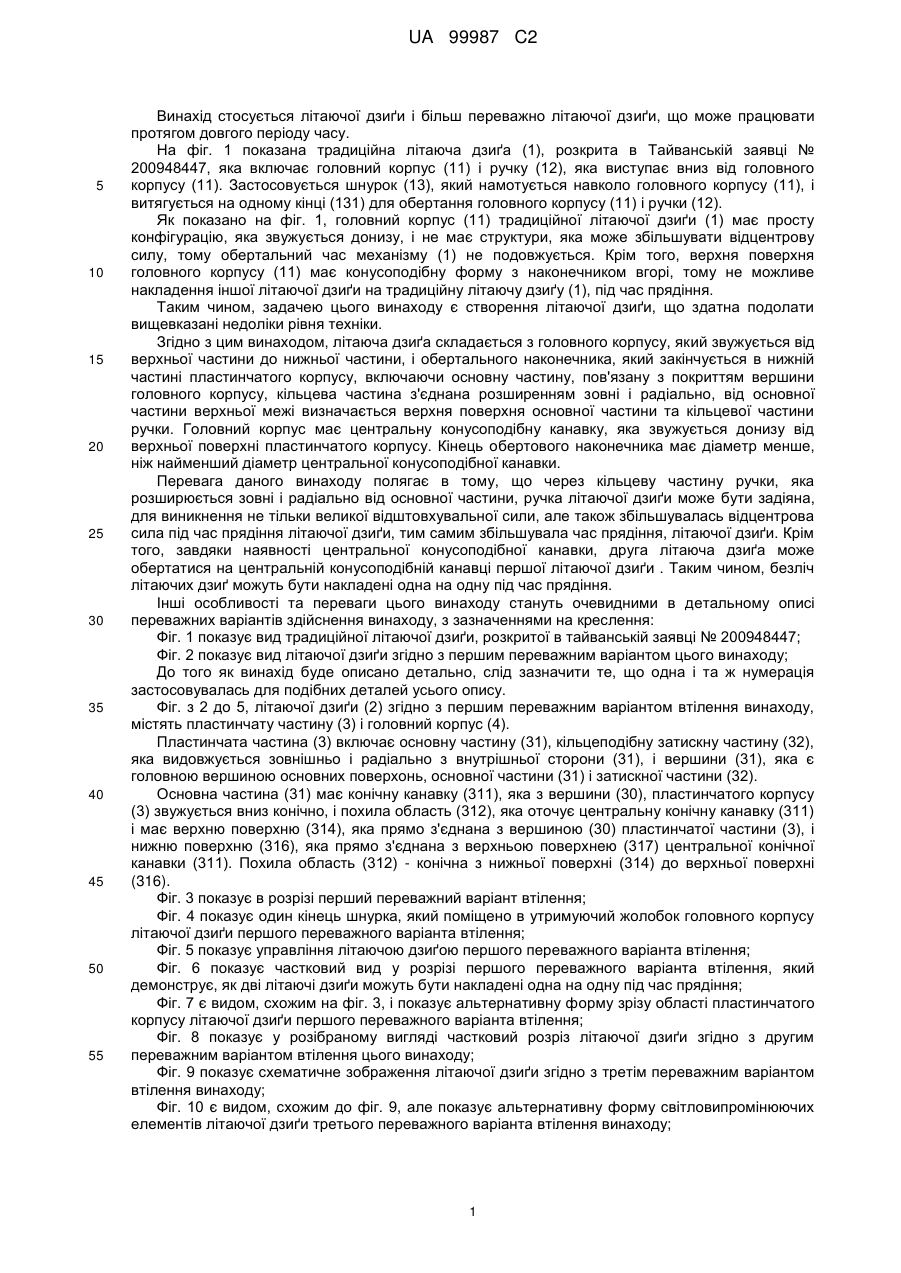

Текст

Реферат: Заявлена літаюча дзиґа (2), яка включає головний корпус (4), який звужується від верхньої частини до нижньої частини і має обертальний наконечник (40) у нижньому кінці, і пластинчатий корпус (3), який включає основну частину (31), пов'язану з покриттям кінця механізму (4), кільцева частина з'єднання (32) розширена зовні і радіально від основної частини (31) і вершини (30) визначеної верхньої поверхні основної частини (31) і кільцевої частини з'єднання (32) основну частину (31) з центральної конічної канавки (311) звужується донизу від вершини (30), пластинчатого корпусу (3). Обертальний наконечник (40) має діаметр менший, ніж найменший діаметр центральної конічної канавки (311). Пластинчатий корпус (3) додатково містить похилу область (312) навколо центральної конічної канавки (311) і має верхню поверхню (314), яка прямо з'єднана з вершиною (30) пластинчатої частини, (3) і нижню поверхню (316), яка прямо з'єднана з верхньою поверхнею (317) центральної конічної канавки (311), похила область (312) конічна з нижньої поверхні (314) до верхньої поверхні (316). Центральна конічна канавка (311) має канавку бічної стінки, крутішу за похилу область (312). UA 99987 C2 (12) UA 99987 C2 UA 99987 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід стосується літаючої дзиґи і більш переважно літаючої дзиґи, що може працювати протягом довгого періоду часу. На фіг. 1 показана традиційна літаюча дзиґа (1), розкрита в Тайванській заявці № 200948447, яка включає головний корпус (11) і ручку (12), яка виступає вниз від головного корпусу (11). Застосовується шнурок (13), який намотується навколо головного корпусу (11), і витягується на одному кінці (131) для обертання головного корпусу (11) і ручки (12). Як показано на фіг. 1, головний корпус (11) традиційної літаючої дзиґи (1) має просту конфігурацію, яка звужується донизу, і не має структури, яка може збільшувати відцентрову силу, тому обертальний час механізму (1) не подовжується. Крім того, верхня поверхня головного корпусу (11) має конусоподібну форму з наконечником вгорі, тому не можливе накладення іншої літаючої дзиґи на традиційну літаючу дзиґу (1), під час прядіння. Таким чином, задачею цього винаходу є створення літаючої дзиґи, що здатна подолати вищевказані недоліки рівня техніки. Згідно з цим винаходом, літаюча дзиґа складається з головного корпусу, який звужується від верхньої частини до нижньої частини, і обертального наконечника, який закінчується в нижній частині пластинчатого корпусу, включаючи основну частину, пов'язану з покриттям вершини головного корпусу, кільцева частина з'єднана розширенням зовні і радіально, від основної частини верхньої межі визначається верхня поверхня основної частини та кільцевої частини ручки. Головний корпус має центральну конусоподібну канавку, яка звужується донизу від верхньої поверхні пластинчатого корпусу. Кінець обертового наконечника має діаметр менше, ніж найменший діаметр центральної конусоподібної канавки. Перевага даного винаходу полягає в тому, що через кільцеву частину ручки, яка розширюється зовні і радіально від основної частини, ручка літаючої дзиґи може бути задіяна, для виникнення не тільки великої відштовхувальної сили, але також збільшувалась відцентрова сила під час прядіння літаючої дзиґи, тим самим збільшувала час прядіння, літаючої дзиґи. Крім того, завдяки наявності центральної конусоподібної канавки, друга літаюча дзиґа може обертатися на центральній конусоподібній канавці першої літаючої дзиґи . Таким чином, безліч літаючих дзиґ можуть бути накладені одна на одну під час прядіння. Інші особливості та переваги цього винаходу стануть очевидними в детальному описі переважних варіантів здійснення винаходу, з зазначеннями на креслення: Фіг. 1 показує вид традиційної літаючої дзиґи, розкритої в тайванській заявці № 200948447; Фіг. 2 показує вид літаючої дзиґи згідно з першим переважним варіантом цього винаходу; До того як винахід буде описано детально, слід зазначити те, що одна і та ж нумерація застосовувалась для подібних деталей усього опису. Фіг. з 2 до 5, літаючої дзиґи (2) згідно з першим переважним варіантом втілення винаходу, містять пластинчату частину (3) і головний корпус (4). Пластинчата частина (3) включає основну частину (31), кільцеподібну затискну частину (32), яка видовжується зовнішньо і радіально з внутрішньої сторони (31), і вершини (31), яка є головною вершиною основних поверхонь, основної частини (31) і затискної частини (32). Основна частина (31) має конічну канавку (311), яка з вершини (30), пластинчатого корпусу (3) звужується вниз конічно, і похила область (312), яка оточує центральну конічну канавку (311) і має верхню поверхню (314), яка прямо з'єднана з вершиною (30) пластинчатої частини (3), і нижню поверхню (316), яка прямо з'єднана з верхньою поверхнею (317) центральної конічної канавки (311). Похила область (312) - конічна з нижньої поверхні (314) до верхньої поверхні (316). Фіг. 3 показує в розрізі перший переважний варіант втілення; Фіг. 4 показує один кінець шнурка, який поміщено в утримуючий жолобок головного корпусу літаючої дзиґи першого переважного варіанта втілення; Фіг. 5 показує управління літаючою дзиґою першого переважного варіанта втілення; Фіг. 6 показує частковий вид у розрізі першого переважного варіанта втілення, який демонструє, як дві літаючі дзиґи можуть бути накладені одна на одну під час прядіння; Фіг. 7 є видом, схожим на фіг. 3, і показує альтернативну форму зрізу області пластинчатого корпусу літаючої дзиґи першого переважного варіанта втілення; Фіг. 8 показує у розібраному вигляді частковий розріз літаючої дзиґи згідно з другим переважним варіантом втілення цього винаходу; Фіг. 9 показує схематичне зображення літаючої дзиґи згідно з третім переважним варіантом втілення винаходу; Фіг. 10 є видом, схожим до фіг. 9, але показує альтернативну форму світловипромінюючих елементів літаючої дзиґи третього переважного варіанта втілення винаходу; 1 UA 99987 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 11 показує у розібраному вигляді схематичний вигляд літаючої дзиґи згідно з четвертим переважним варіантом втілення винаходу; і Фіг. 12 є видом, схожим до фіг. 11, але показує, що основна частина (31) пластинчатого корпусу (3) покриває вершину головного корпусу (4). Обертальний наконечник (40) має діаметр менший, ніж найменший діаметр конічної канавки (311). Головний корпус (4) має утримуючий жолобок (41), який вгнуто витягується з обертального наконечника (40). Зазначені фіг. 4 і 5, один кінець (91) шнурка для троса аварійного відключення (900) спочатку розташованого в утримуючому жолобку (41), післязалишкову частину шнурка для троса аварійного відключення (900) намотують на головний корпус (4) літаючої дзиґи (2) з верху до низу покриваючи кінець (91) шнурком для троса аварійного відключення (900). Вільний кінець (92) шнурка для троса аварійного відключення (900) і затискної частини (32) пластинчатого корпусу (3) одночасно затискуються користувачем. Переважно, літаюча дзиґа (2) запускається за принципом літаючої тарілки, щоб вона оберталася на обертальному наконечнику (40) троса аварійного відключення шнурка (900). У літаючій дзизі (2) цього винаходу, утримуючий жолобок (32) розширюється не тільки назовні, але і радіально від основної частини (31), і також розширює зовні головний корпус (4). Таким чином, крім дизайну, літаюча дзиґа (2) є відносно новим і спеціальним механізмом, утримуючий механізм (32) може полегшувати утримування літаючої дзиґи (2) користувачем, так щоб відштовхувальна сила могла б бути передана літаючій дзизі, (2) і відцентрові сили, які утворюються при прядінні літаючої дзиґи (2), можуть бути одночасно збільшеними. Таким чином, час прядіння літаючою дзиґою (2) може бути продовжений. Як зазначено на фіг. 6, через те, що основна частина (31) з'єднана з центральною конічною канавкою (311), що звужується донизу від вершини (30) пластинчатого корпусу (3), а діаметр кінця обертового наконечника (40) менший, ніж найменший діаметр центральної конічної канавки (311), при тому що під час прядіння, літаюча дзиґа (2), друга літаюча дзиґа 2' може обертатися на вершині (30) літаючої дзиґи (2), таким чином, щоб кінець обертального наконечника (40) другого літаючої дзиґи (2') обертався усередині центральної конічної канавки (311) літаючої дзиґи (2). Тому, друга літаюча дзиґа (2') накладається на літаючу дзиґу (2) і вони прядуть одночасно. Слід зазначити, що завдяки наявності схилої області (312), яка оточує і центральну конічну канавку (311), тоді як друга літаюча дзиґа (2 ) не потрапляє в центральну конічну канавку (311), а потрапляє через похилу область (312), друга літаюча дзиґа (2*) продовжує прясти від похиленої області (312) у напрямку стрілки на фіг. 6 і в нижній частині (319) від центральної конічної канавки (311). У цьому втіленні похила область (312) утворюється на вершині (31). Крім того, як показано на фіг. 7, похила область (312) може витягуватись від вершини (31) по кільцевій з'єднаній частині (32), так що похила область (312) може бути збільшена, тим самим підвищуючи обертальну стабільність і успішну швидкість безлічі накладених літаючих дзиґ (2). Зазначена на фіг. 8, літаюча дзиґа (2) згідно з другим варіантом втілення цього винаходу показана як схожа на перший переважний варіант втілення. Тому, у цьому варіанті, вершина (31) додатково має внутрішньо різьовий підключений з'єднувальний слот (313) внизу від нижнього кінця (319) центральної конічної канавки (311). Літаюча дзиґа (2) додатково включає декоративний елемент (5). Декоративний елемент (5) включає зовнішню нарізну з'єднувальну частину (51) і декоративну частину (52), пов'язану із зовнішньою нарізною з'єднувальною частиною (51). При зовнішній нарізній з'єднувальній частині (51), об'єднаній з внутрішнім нарізним з'єднуючим слотом (313), декоративна частина (58) проектується вгору і назовні з пластинчатого корпусу (3). Завдяки вищезгаданій конфігурації, досягаються не тільки переваги, описані в першому кращому варіанті винаходу, але і конфігурація декоративної частини (52) може бути змінена згідно з звичаями і традиціями кожного регіону або країни. Наприклад, в Бразилії, країні, в якій полюбляють футбол, декоративна частина (52) на фіг. 8 може мати конфігурацію футболу. Коли пластинчатий корпус (3) і головний корпус (4) літаючої дзиґи (2) обертається, декоративна частина (52) повертається по всій довжині, тим самим підсилює розважальні і декоративні ефекти літаючої дзиґи (2). Якщо декоративний елемент (5) не обов'язковий, гвинт (не показаний) може бути прикручений до внутрішнього нарізного слоту з'єднання (313) для підтримання гарного зовнішнього вигляду літаючої дзиґи (2) і для запобігання потрапляння пилу і бруду в слот з'єднання (313). Зазначена на фіг. 9, літаюча дзиґа (2) згідно з третім варіантом втілення даного винаходу, показаний таким чином, що він схожий на перший переважний варіант втілення. Тим не менш, у цьому варіанті, літаюча дзиґа (2) додатково містить блок живлення (6) і безліч світловипромінюючих елементів (61) розташованих на певній відстані і електрично з'єднаних з блоком живлення (6). У цьому варіанті блок живлення (6) розташований в головному корпусі (4). Крім того, блок живлення (6), може бути розташований на верхній або нижній поверхні кільцевої 2 UA 99987 C2 5 10 15 20 25 30 35 40 частини з'єднання (32). Оскільки лічильник зберігає вагу і баланс всієї літаючої дзиґи (2), будьяке розташування блока живлення (6) є підходящим. Блок живлення (6) може бути літієвою батареєю, лужною батареєю або вуглецево-цинковим акумулятором. Коли блок живлення (6) розташовується на верхній межі з'єднувальної частини (32), блок живлення (6), може бути налаштований як сонячна енергія. Крім того, в цьому варіанті світловипромінюючий елемент (61) має форму світловипромінюючих діодів (СІД), розташованих на периферичній стороні (321) з кільцевої частини з'єднання (32). Крім того, світловипромінюючі елементи (61) можуть бути розташовані на верхній межі з'єднувальної частини (32) або зовнішньої поверхні головного корпусу (4). Як зазначено на фіг. 10 світловипромінюючі елементи (61), можуть бути у вигляді волоконнооптичних світлових смуг, які оточують зовнішню поверхню головного корпусу (4). Світловипромінюючий елемент SI може бути один, і не обмежується даним варіантом втілення. Оскільки електричне з'єднання між блоком живлення (6) і світловипромінюючими елементами (61) є відомими в даній галузі техніки, докладний опис не потрібний. Таким чином, не тільки переваги, описані в першому кращому варіанті, можуть бути досягнуті, але також в цьому варіанті втілення, літаюча дзиґа (2) може випускати промені світла під час обертання, для того щоб літаюча дзиґа (2) стала блискучою і привабливою. Якщо світловипромінюючі елементи (61), різнокольорові, при обертанні літаючої дзиґи (2), різні світлові промені змішуються для створення візуального ефекту яскравого переміщення. Фіг. 11, літаючої дзиґи (2) згідно з четвертим переважним варіантом втілення даного винаходу, показує, що він схожий на перший переважний варіант. Тому, у цьому варіанті втілення пластинчастий корпус (3) і головний корпус (4) зв'язані роздільно один з одним. Пластинчастий корпус (3) додатково включає зовнішній закріплюючий виступ (33) проектований вниз від нижньої поверхні основної частини (31). Головний корпус (4) має внутрішню нарізну канавку (42) для захоплення зовнішнього закріплюючого виступу (33), Крім того, як показано на фіг. 12, пластинчатий корпус (3) може бути утворений з внутрішньої нарізної канавки (34), яка утворюється на нижній поверхні основної частини (31), в той час як головний корпус (4), може бути сформований з зовнішньої нарізної канавки (43), яка виступає вгору для захоплення внутрішньої нарізної канавки (34). Слід зазначити, що в цьому варіанті втілення товщина основної частини (31) може бути збільшена в залежності від вимог, наприклад, якщо товщина нарізної частини (32) менша, ніж вершини (31), і застосуваннялітаючої дзиґи (2) не впливає на верхнього користувача. Завдяки змінам вищезгаданої конфігурації пластинчатого корпусу (3) на інший розмір згідно з вимогами або, коли одна з пластинчатих частин (3) і головного корпусу (4) пошкоджена, вказаний пластинчатий корпус (3) і головний корпус (4) може бути замінений новим. Отже, немає необхідності викидати літаючу дзиґу (2), коли одна його частина пошкоджена. Таким чином, літаюча дзиґа (2) цього винаходу має з'єднувальну кільцеву частину (32), яка розширюється зовнішньо від головного корпусу (4), таким чином, що літаюча дзиґа (2) легко закріплюється, завдяки відштовхувальній силі може бути передана і відцентрова сила, що утворюється при прядінні, може бути збільшена, тим самим продовжуючи час прядіння літаючої дзиґи (2). Крім того, конфігурація центральної конічної канавки (311), безліч літаючих дзиґ (2) можуть бути накладені одна на іншу літаючу дзиґу одночасно. ФОРМУЛА ВИНАХОДУ 45 50 55 60 1. Літаюча дзиґа (2), яка включає: головний корпус (4), який звужується від верхньої частини до нижньої частини і має обертальний наконечник (40) у нижньому кінці, і пластинчатий корпус (3), який включає основну частину (31), пов'язану з покриттям кінця механізму (4), кільцева частина з'єднання (32) розширена зовні і радіально від основної частини (31) і вершини (30), визначеної верхньої поверхні основної частини (31) і кільцевої частини з'єднання (32), основна частина (31) з центральної конічної канавки (311) звужується донизу від вершини (30) пластинчатого корпусу (3), де обертальний наконечник (40) має діаметр менший, ніж найменший діаметр центральної конічної канавки (311); де пластинчатий корпус (3) додатково містить похилу область (312) навколо центральної конічної канавки (311) і має верхню поверхню (314), яка прямо з'єднана з вершиною (30) пластинчатої частини (3), і нижню поверхню (316), яка прямо з'єднана з верхньою поверхнею (317) центральної конічної канавки (311), похила область (312) - конічна з нижньої поверхні (314) до верхньої поверхні (316); і 3 UA 99987 C2 5 10 15 20 25 30 35 де центральна конічна канавка (311) має канавку бічної стінки, крутішу за похилу область (312). 2. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що похила область (312) утворена в вершині (31). 3. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що похила область (312) видовжена від основної частини (31), кільцевої частини з'єднання (32). 4. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що основна частина (4) має конічну канавку (41) вгорі від розширення обертового наконечника (40) для закріплення одного кінця (91) шнура для троса аварійного відключення (9). 5. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що основна частина (31) пластинчатого корпусу (3) додатково має внутрішні нарізні з'єднання розширюючого слоту (313) внизу від нижнього кінця (319) центральної конічної канавки (311), причому літаюча дзиґа (2) додатково має декоративний елемент (5), який зовнішньою нарізною частиною (51) охоплює внутрішній нарізний слот підключення (313), і декоративні частини, (52) пов'язані із зовнішніми нарізними з'єднувальними частинами (51). 6. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що додатково містить блок живлення (6), розташований у головному корпусі (4) пластинчатого корпусу (3), а світловипромінюючий елемент (61) електрично з'єднаний з блоком живлення (6). 7. Літаюча дзиґа (2) п. 1, яка відрізняється тим, що блок живлення (6) розташований у головному корпусі (4). 8. Літаюча дзиґа (2) п. 7, яка відрізняється тим, що світловипромінюючий елемент (61) розташований на граничній вершині (321) кільцевої частини з'єднання (32). 9. Літаюча дзиґа (2) п. 7, яка відрізняється тим, що світловипромінюючий елемент (61) розташований на зовнішній поверхні вказаного головного корпусу (4). 10. Літаюча дзиґа (2) п. 7, яка відрізняється тим, що світловипромінюючий елемент (61) є світловипромінюючим діодом (LED). 11. Літаюча дзиґа (2) п. 7, яка відрізняється тим, що світловипромінюючий елемент (61) волоконно-оптична світла смуга. 12. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що головний корпус (4) і пластинчатий корпус (3) пов'язані відокремлено один з одним. 13. Літаюча дзиґа (2) за п. 12, яка відрізняється тим, що пластинчатий корпус (3) додатково включає зовнішній нарізний виступ (33), проектований вниз від нижньої поверхні основної частини (31) і головного корпусу (4), додатково має внутрішню нарізну канавку (42), яка охоплює зовнішній нарізний виступ (33). 14. Літаюча дзиґа (2) за п. 12, яка відрізняється тим, що головний корпус (4) додатково має зовнішній нарізний виступ (43), спрямований вгору від нього, і пластинчатий корпус (3) додатково має внутрішню нарізну канавку (34), яка сформована в нижній поверхніосновної частини (31), зовнішнього нарізного виступу (43). 15. Літаюча дзиґа (2) за п. 1, яка відрізняється тим, що затискна частина (32) має товщину, меншу основної частини (31). 4 UA 99987 C2 5 UA 99987 C2 6 UA 99987 C2 7 UA 99987 C2 8 UA 99987 C2 9 UA 99987 C2 10 UA 99987 C2 11 UA 99987 C2 12 UA 99987 C2 13 UA 99987 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 14

Дивитися

Додаткова інформація

Назва патенту англійською

Flying whirligig

Автори англійською

Tsai Chao-Yang

Назва патенту російською

Летающая юла

Автори російською

Цай Чао-Ян

МПК / Мітки

МПК: D01H 4/00, D01H 1/00, A63H 1/00

Мітки: дзиґа, літаюча
