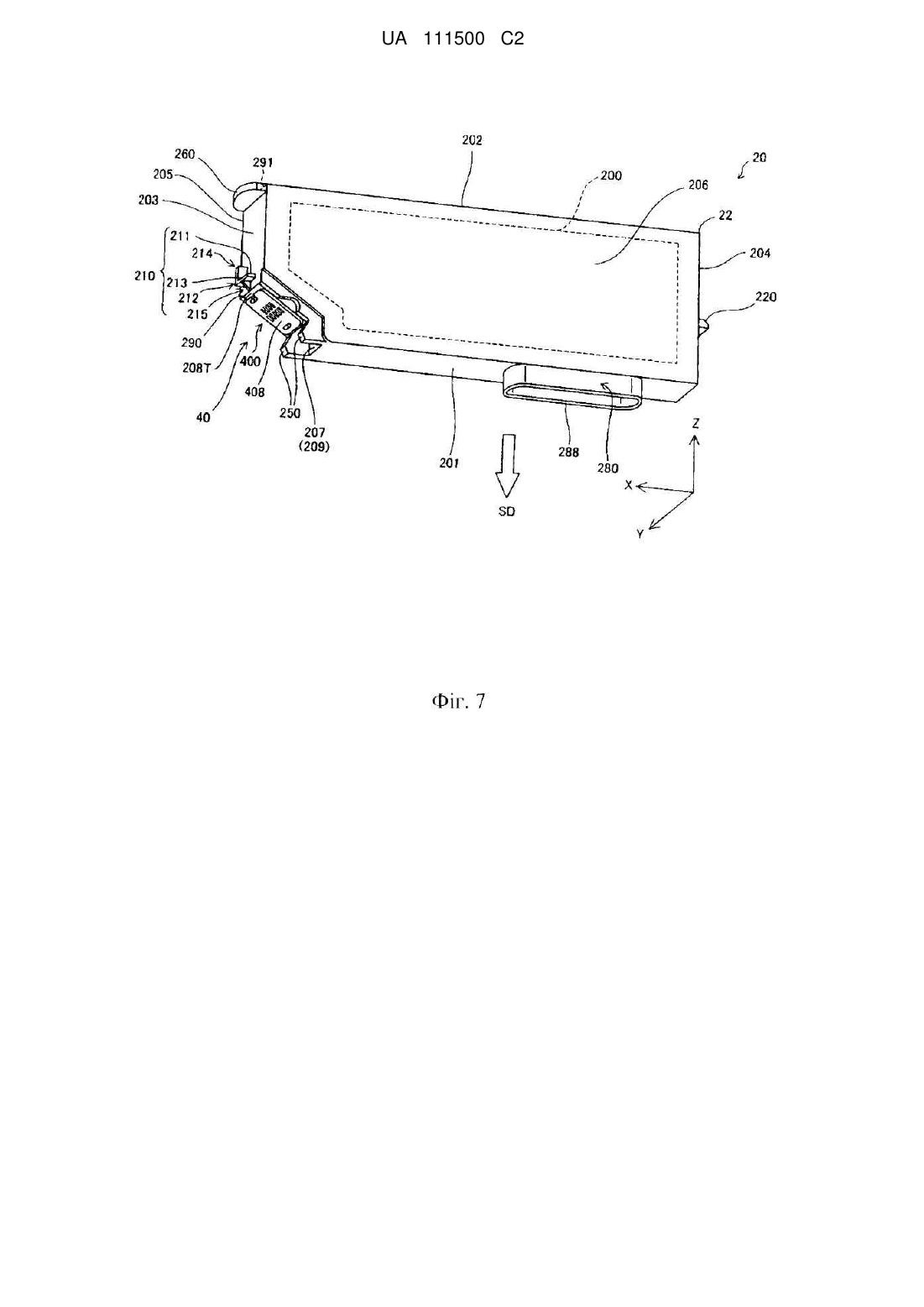

Картридж і система подачі друкувального матеріалу

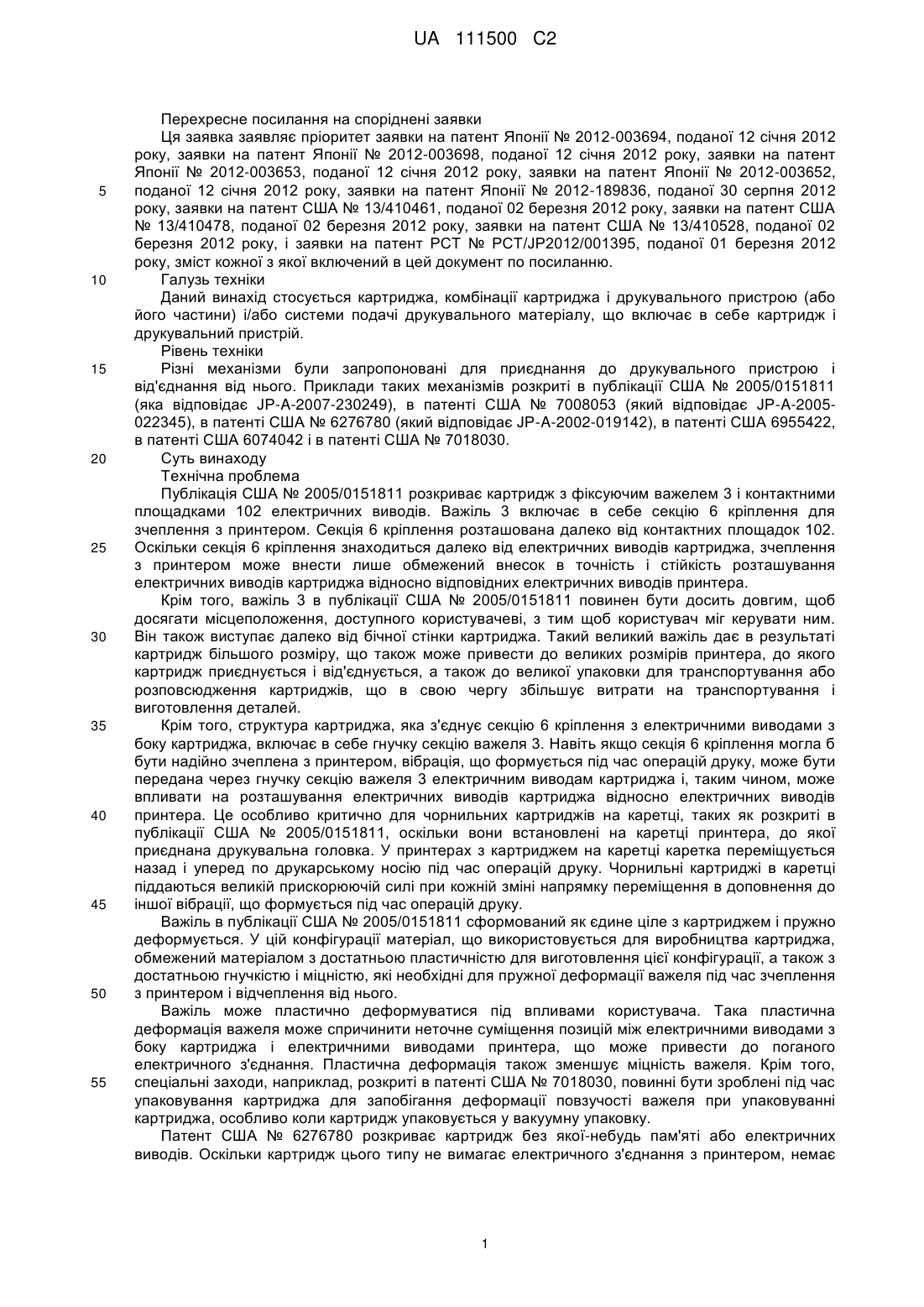

Реферат: Картридж містить структуру подачі чорнила, несучу структуру для електричних виводів і першу обмежувальну секцію. Несуча структура для електричних виводів має електричні виводи, розміщені в площині електричних виводів, яка не є ні паралельною, ні перпендикулярною відносно площини, визначеної ведучим краєм напрямку встановлення структури подачі чорнила, таким чином, що контактні частини електричних виводів приймають силу в напрямку (RD), протилежному напрямку встановлення. Секція зчеплення першої обмежувальної секції забезпечена в позиції, суміжній з несучою структурою для електричних виводів. UA 111500 C2 (12) UA 111500 C2 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 Перехресне посилання на споріднені заявки Ця заявка заявляє пріоритет заявки на патент Японії № 2012-003694, поданої 12 січня 2012 року, заявки на патент Японії № 2012-003698, поданої 12 січня 2012 року, заявки на патент Японії № 2012-003653, поданої 12 січня 2012 року, заявки на патент Японії № 2012-003652, поданої 12 січня 2012 року, заявки на патент Японії № 2012-189836, поданої 30 серпня 2012 року, заявки на патент США № 13/410461, поданої 02 березня 2012 року, заявки на патент США № 13/410478, поданої 02 березня 2012 року, заявки на патент США № 13/410528, поданої 02 березня 2012 року, і заявки на патент PCT № PCT/JP2012/001395, поданої 01 березня 2012 року, зміст кожної з якої включений в цей документ по посиланню. Галузь техніки Даний винахід стосується картриджа, комбінації картриджа і друкувального пристрою (або його частини) і/або системи подачі друкувального матеріалу, що включає в себе картридж і друкувальний пристрій. Рівень техніки Різні механізми були запропоновані для приєднання до друкувального пристрою і від'єднання від нього. Приклади таких механізмів розкриті в публікації США № 2005/0151811 (яка відповідає JP-A-2007-230249), в патенті США № 7008053 (який відповідає JP-A-2005022345), в патенті США № 6276780 (який відповідає JP-A-2002-019142), в патенті США 6955422, в патенті США 6074042 і в патенті США № 7018030. Суть винаходу Технічна проблема Публікація США № 2005/0151811 розкриває картридж з фіксуючим важелем 3 і контактними площадками 102 електричних виводів. Важіль 3 включає в себе секцію 6 кріплення для зчеплення з принтером. Секція 6 кріплення розташована далеко від контактних площадок 102. Оскільки секція 6 кріплення знаходиться далеко від електричних виводів картриджа, зчеплення з принтером може внести лише обмежений внесок в точність і стійкість розташування електричних виводів картриджа відносно відповідних електричних виводів принтера. Крім того, важіль 3 в публікації США № 2005/0151811 повинен бути досить довгим, щоб досягати місцеположення, доступного користувачеві, з тим щоб користувач міг керувати ним. Він також виступає далеко від бічної стінки картриджа. Такий великий важіль дає в результаті картридж більшого розміру, що також може привести до великих розмірів принтера, до якого картридж приєднується і від'єднується, а також до великої упаковки для транспортування або розповсюдження картриджів, що в свою чергу збільшує витрати на транспортування і виготовлення деталей. Крім того, структура картриджа, яка з'єднує секцію 6 кріплення з електричними виводами з боку картриджа, включає в себе гнучку секцію важеля 3. Навіть якщо секція 6 кріплення могла б бути надійно зчеплена з принтером, вібрація, що формується під час операцій друку, може бути передана через гнучку секцію важеля 3 електричним виводам картриджа і, таким чином, може впливати на розташування електричних виводів картриджа відносно електричних виводів принтера. Це особливо критично для чорнильних картриджів на каретці, таких як розкриті в публікації США № 2005/0151811, оскільки вони встановлені на каретці принтера, до якої приєднана друкувальна головка. У принтерах з картриджем на каретці каретка переміщується назад і уперед по друкарському носію під час операцій друку. Чорнильні картриджі в каретці піддаються великій прискорюючій силі при кожній зміні напрямку переміщення в доповнення до іншої вібрації, що формується під час операцій друку. Важіль в публікації США № 2005/0151811 сформований як єдине ціле з картриджем і пружно деформується. У цій конфігурації матеріал, що використовується для виробництва картриджа, обмежений матеріалом з достатньою пластичністю для виготовлення цієї конфігурації, а також з достатньою гнучкістю і міцністю, які необхідні для пружної деформації важеля під час зчеплення з принтером і відчеплення від нього. Важіль може пластично деформуватися під впливами користувача. Така пластична деформація важеля може спричинити неточне суміщення позицій між електричними виводами з боку картриджа і електричними виводами принтера, що може привести до поганого електричного з'єднання. Пластична деформація також зменшує міцність важеля. Крім того, спеціальні заходи, наприклад, розкриті в патенті США № 7018030, повинні бути зроблені під час упаковування картриджа для запобігання деформації повзучості важеля при упаковуванні картриджа, особливо коли картридж упаковується у вакуумну упаковку. Патент США № 6276780 розкриває картридж без якої-небудь пам'яті або електричних виводів. Оскільки картридж цього типу не вимагає електричного з'єднання з принтером, немає 1 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 необхідності використовувати структуру або конфігурацію для підтримки стійкого розташування і вирівнювання електричних виводів картриджа з електричними виводами принтера. Крім того, картридж приєднується до принтера за допомогою фіксуючого механізму 132 (див. Фіг. 9-16 патенту США № 6276780), який розташований на принтері. Скоси 220 фіксатора з боку картриджа, які зачіплюють фіксуючий механізм 132, знаходяться далеко від осі повороту фіксуючого механізму 132 в напрямку, в якому картридж видаляється з принтера. У результаті, коли пружний елемент 156 або шов 152 прикладають до картриджа силу стиснення (позначену стрілкою X на Фіг. 12 в патенті США № 6276780) в напрямку, в якому картридж видаляється з принтера, ця сила може бути легко перетворена в силу, яка вивільняє зчеплення секції 134 тримача зі скосів 220 фіксатора картриджа, і, таким чином, картридж може відділитися від принтера під час використання принтера. Оскільки конфігурація зчеплення, розкрита в патенті США № 6276780, включає в себе цей властивий картриджу ризик відділитися від принтера, вона не є відповідною для використання з конфігураціями, розкритими в публікації США № 2005/0151811, які вимагають належного контакту між електричними виводами картриджа і електричними виводами принтера. Крім того, контакт між електричними виводами картриджа і принтера в конфігураціях в публікації США № 2005/0151811 застосовує силу від електричних виводів принтера в бічному напрямку до картриджа, з тим щоб картридж міг рухатися в бічному напрямку. Фіксуючий механізм 132 з патенту США № 6276780 не є прийнятним для картриджа публікації США № 2005/0151811 щонайменше тому, що він не міг би відповідати руху в бічному напрямку картриджа, з тим щоб фіксуючий механізм 132 від'єднався від картриджа. Патент США 6074042 розкриває чорнильний картридж з електричними контактами 54. Як показано на його Фіг. 12A-13B, електричні контакти 54 знаходяться на передньому краї в напрямку, в якому картридж встановлюється в принтер. У цій конфігурації, коли картридж встановлений в принтер, електричні контакти 54 картриджа плоско притиснуті до пружинних електричних контактів 104 принтера. Окислення металу, масло або інша непровідна речовина на зовнішній поверхні металевих електричних контактів 54 можуть виявитися затиснутими між провідним металом картриджа і електричними контактами принтера, можливо перешкоджаючи електричному з'єднанню між картриджем і принтером. Патент США 6955422 розкриває, наприклад, на Фіг. 2a-2d картридж 1, який має запам'ятовуючий пристрій 7 з електродами 7a. Електроди 7a вирівняні значною мірою паралельно напрямку вставляння картриджа в принтер. У цій конфігурації електроди 106 принтера ковзають по поверхні друкарської плати (на якій електроди 7a сформовані) на велику відстань. Поверхня друкарської плати звичайно покривається електрично ізолюючим матеріалом зі смоли. Коли електроди принтера 106 дряпають по друкарській платі, вони можуть пошкодити цю ізоляцію таким чином, що фрагменти ізоляції відшаруються від друкарської плати. Фрагменти ізоляції можуть бути захоплені між електродами 106 принтера і електродами 7a картриджа і стати причиною поганого або ненадійного електричного з'єднання між принтером і картриджем. Як показано на Фіг. 5-6B патенту США 6955422, принтер забезпечений листовою пружиною 103, яка прикладає штовхаючу силу, яка притискує поверхню запам'ятовуючого пристрою 7 до електродів 106 принтера, коли картридж встановлений в принтері, і це переміщує картридж 1 вгору, коли картридж виймається з принтера. Патент США № 7008053 розкриває на Фіг. 5 пружну частину 40, забезпечену на принтері. Коли картридж повністю встановлений в принтері, нижній край 40a пружної частини 40 прилягає до плоскої поверхні 12a у верхній частині виступаючої секції 12, на якій розташовані електроди 14. Межа між нижнім краєм 40b і плоскою поверхнею 12a обмежує рух вгору виступаючої секції 12. Однак конфігурація патенту США № 7008053 не включає в себе засобів, розташованих біля виступаючої секції 12 для обмеження руху вниз виступаючої секції 12. У результаті виступаюча секція 12 може досить вільно вібрувати у вертикальному напрямку під час роботи принтера, і тому електроди можуть стати неправильно вирівняними або від'єднатися від електричних виводів принтера. При наявності різних механізмів для приєднання і від'єднання є необхідність зменшити загальний розмір принтера для кращої зручності користування і простоти встановлення. Для зменшення розміру принтера звичайно необхідно зменшити розміри великої кількості компонентів, що формують принтер, і відповідних елементів. Ці компоненти і відповідні елементи включають в себе картридж, приєднаний до принтера, і структуру установки картриджа для приєднання картриджа. Для поліпшеного використання принтера інформація відносно друкувального матеріалу, що міститься в картриджі (наприклад, інформація відносно кількості друкувального матеріалу, що залишився), часто відображається на моніторі принтера. Картридж, приєднаний до цього 2 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 принтера, повинен мати друкарську плату з пам'яттю для зберігання інформації відносно друкувального матеріалу. Друкарська плата має електричні виводи (електричні виводи з боку картриджа), що використовуються для відправлення інформації принтеру і прийому інформації від принтера. Інформація відносно друкувального матеріалу передається між пам'яттю і контролером принтера через контакт цих електричних виводів з боку картриджа і електричних виводів на принтері (електричні виводи з боку пристрою). Відповідно до цього необхідно підтримувати стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Як буде описано нижче, немає відомого механізму, щоб прийнятним способом повністю задовольнити цим вимогам. Ця проблема не обмежена картриджем, що містить чорнило для друку, але також звичайно є в будь-якому з друкувальних пристроїв і/або картриджів, виконаних з можливістю подачі і викидання різних інших друкувальних матеріалів (наприклад, тонера), а також чорнила. Отже, є необхідність гарантувати стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Також є необхідність досягнути скорочення розміру картриджа, принтера і системи подачі друкувального матеріалу, що включає в себе картридж, приєднаний до принтера. Розв'язання проблеми Щоб більш належним чином досягнути щонайменше частини описаного вище, даний винахід забезпечує описані нижче різні аспекти і варіанти здійснення. Перший аспект Картридж, з можливістю від'єднання приєднаний до друкувального пристрою, який містить структуру установки картриджа, що має: (i) елемент нижньої стінки з боку пристрою; (ii) перший елемент бічної стінки з боку пристрою, який може знаходитися в її передній частині, і перетинаючий елемент нижньої стінки з боку пристрою; і (iii) другий елемент бічної стінки з боку пристрою, який може знаходитися в її задній частині, перетинаючий елемент нижньої стінки з боку пристрою і що знаходиться навпроти першого елемента бічної стінки з боку пристрою. Пристрій може включати в себе структуру подачі друкувального матеріалу, яка може бути в формі трубки, виконаної з можливістю мати базовий кінець, забезпечений на елементі нижньої стінки з боку пристрою, і периферійний кінець для з'єднання з картриджем, виконану з можливістю подавати друкувальний матеріал, що містився в картриджі, до головки. Переважний пристрій включає в себе множину електричних виводів контакту з боку пристрою, які можуть бути забезпечені в кутовій секції з боку пристрою, де елемент нижньої стінки з боку пристрою перетинає перший (передній) елемент бічної стінки з боку пристрою. Пристрій також може включати в себе важіль, забезпечений на першому (передньому) елементі бічної стінки з боку пристрою з можливістю обертання, який використовується для приєднання і від'єднання картриджа до друкувального пристрою і від друкувального пристрою. При цьому вісь Z представляє вісь, паралельну центральній осі С трубки подачі друкувального матеріалу, вісь X представляє вісь, вздовж якої вистроюються трубка подачі друкувального матеріалу і електричні виводи з боку пристрою, і яка є перпендикулярною осі Z, і вісь Y представляє вісь, перпендикулярну осі Z і осі X. Напрямок осі +Z представляє напрямок вздовж осі Z від базового кінця до периферійного кінця трубки подачі друкувальногоматеріалу, який може являти собою напрямок вгору. Напрямок осі -Z представляє напрямок, зворотний напрямку осі +Z. Напрямок осі +X представляє напрямок вздовж осі X від трубки подачі друкувального матеріалу до електричних виводів з боку пристрою, який може являти собою напрямок уперед. Напрямок осі X представляє напрямок, зворотний напрямку осі +X. Напрямок осі +Y представляє напрямок вздовж осі Y, що йде в один кінець, який може бути поперечним напрямком, і напрямок осі -Y представляє напрямок вздовж осі Y, що йде в інший кінець. Пристрій може бути виконаний таким чином, щоб електричні виводи з боку пристрою знаходилися в контакті з картриджем для прикладання сили, яка може являти собою силу пружності, до картриджа у вказаному напрямку, що включає в себе компонент напрямку осі +Z в приєднаному стані картриджа до структури установки картриджа. Важіль може мати операційний елемент в кінці напрямку осі +Z (який може бути верхнім краєм) і перший обмежувальний елемент з боку пристрою в кінці напрямку осі -Z (який може бути нижнім краєм) для блокування картриджа і тим самим обмеження руху картриджа в напрямку осі +Z. Важіль може бути виконаний з можливістю обертатися навколо заданої позиції між операційним елементом і першим обмежувальним елементом з боку пристрою як вісь обертання. При цьому вісь X, вісь Y і вісь Z відносно картриджа в приєднаному стані відповідають осі X, осі Y і осі Z картриджа. Картридж може містити першу поверхню, розташовану на стороні напрямку осі -Z, і другу поверхню, розташовану на стороні напрямку осі +Z, як дві поверхні, що знаходяться одна навпроти одної в напрямку осі Z; третю поверхню, 3 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташовану на стороні напрямку осі +X, і четверту поверхню, розташовану на стороні напрямку осі -X, як дві поверхні, що знаходяться одна навпроти одної в напрямку осі X і що перетинають першу поверхню і другу поверхню; кутову секцію, розміщену з можливістю з'єднувати першу поверхню з третьою поверхнею; похилу поверхню, забезпечену для формування частини кутової секції і нахилену в заданому напрямку, що включає в себе компонент напрямку осі +X і компонент напрямку осі -Z. Структура подачі друкувального матеріалу може бути забезпечена на першій поверхні для з'єднання з трубкою подачі друкувального матеріалу. Може бути забезпечена множина електричних виводів з боку картриджа, які відповідають електричним виводам з боку пристрою і розташованих на похилій поверхні для прийому сили в заданому напрямку, що включає в себе компонент напрямку осі +Z, від електричних виводів з боку пристрою. Внаслідок нахилу в області контакту сила також може мати компонент напрямку осі -X. Картридж також може включати в себе першу обмежувальну секцію з боку картриджа, виконану з можливістю блокуватися першим обмежувальним елементом з боку пристрою і тим самим обмежувати рух картриджа в напрямку осі +Z. Описана вище конфігурація може бути забезпечена за допомогою однієї з двох або обох ознак в наступних двох варіантах здійснення. У одному варіанті здійснення додаткова ознака полягає в тому, що перша обмежувальна секція з боку картриджа забезпечена в заданій позиції на третій поверхні поблизу частини перетину, де третя поверхня перетинає похилу поверхню. У іншому варіанті здійснення електричні виводи з боку картриджа містять перший електричний вивід, що містить першу зовнішню частину, розташовану на краю напрямку осі +Y; і другий електричний вивід, що містить другу зовнішню частину, розташовану на краю напрямку осі -Y, причому перша обмежувальна секція з боку картриджа розташована не зовні, а в діапазоні між першою зовнішньою частиною і другою зовнішньою частиною в напрямку осі Y. Картридж відповідно до першого аспекту винаходу має першу обмежувальну секцію з боку картриджа, який зчеплюється з важелем друкувального пристрою. Оскільки важіль не виконаний як єдине ціле з картриджем, матеріал для виробництва картриджа може відрізнятися від матеріалу, що використовується для виробництва важеля. Крім того, матеріал картриджа може бути вибраний з меншим неспокоєм про вимоги відносно гнучкості і міцності і з великим зосередженням на інших властивостях, таких як стійкість відносно чорнила. Таким чином, для виробництва різних компонентів можуть використовуватися різні пластмаси, термопластмаси і смоли. Крім того, оскільки важіль не знаходиться на картриджі, не треба спеціально піклуватися про запобігання деформації повзучості важеля в упаковці картриджа для транспортування і розповсюдження. Це спрощує вимоги до упаковки і збільшує зручність користувача. Оскільки важіль не є єдиним цілим з картриджем, картридж може бути зроблений з меншими розмірами. Це додатково дає можливість скоротити розміри пакувального матеріалу, такого як папір або коробка, що використовується для упаковування картриджа для транспортування або розповсюдження картриджа, і тим самим вигідним чином зменшуються витрати транспортування і виготовлення деталей. Оскільки важіль не є єдиним цілим з картриджем, перша обмежувальна секція з боку картриджа може бути зроблена з невеликими розмірами і з простою структурою і з більш високою жорсткістю в порівнянні зі структурами, описаними в публікації США № 2005/0151811. Це приводить до істотного скорочення можливості пластичної деформації першої обмежувальної секції з боку картриджа. У приєднаному стані картридж може утримуватися в належній позиції в структурі встановлення картриджа, яка підтримує нормальний або хороший контакт між електричними виводами з боку картриджа і електричними виводами з боку пристрою і зменшує можливість поганої електропровідності. У картриджі першого аспекту, оскільки перша обмежувальна секція з боку картриджа може бути невеликого розміру і з простою структурою, не треба спеціально піклуватися про запобігання деформації повзучості важеля в упаковці для транспортування або розповсюдження картриджа, на відміну від картриджів публікації США № 2005/0151811. Це збільшує зручність використання. У картриджі відповідно до першого варіанту здійснення першого аспекту перша обмежувальна секція з боку картриджа може бути забезпечена на стороні напрямку осі -Z осі обертання важеля. Навіть коли сила прикладена в напрямку, що включає в себе компонент напрямку осі +Z, від електричних виводів з боку пристрою для переміщення картриджа в напрямок осі +Z, важіль служить для обмеження руху картриджа в напрямку осі +Z. Це зменшує можливість того, що перша обмежувальна секція з боку картриджа розблокується або від'єднається від першого обмежувального елемента з боку пристрою, і тим самим гарантується стійке електричне з'єднання між електричними виводами з боку картриджа і електричними 4 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 виводами з боку пристрою і зменшується можливість поганої електропровідності. Перший обмежувальний елемент з боку пристрою може переміщатися навколо осі обертання важеля з переміщенням картриджа в напрямку осі -X, коли сила в напрямку осі -X прикладена від електричних виводів з боку пристрою до встановленого картриджа. Це зменшує можливість того, що перша обмежувальна секція з боку картриджа від'єднатися від першого обмежувального елемента з боку пристрою. У картриджі відповідно до першого аспекту перша обмежувальна секція з боку картриджа забезпечена в заданій позиції на третій поверхні поблизу частини перетину. Таким чином, картридж може таким чином бути прикріплений до структури установки картриджа близько до контакту між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Це зменшує можливість позиційного неточного суміщення електричних виводів з боку картриджа відносно електричних виводів з боку пристрою і зменшує погану електропровідність між електричними виводами з боку картриджа і електричними виводами з боку пристрою. У випадку падіння картриджа перша обмежувальна секція з боку картриджа перешкоджає безпосередньому удару електричних виводів з боку картриджа, наприклад, об поверхню підлоги і тим самим допомагає захистити електричні виводи з боку картриджа від пошкодження. Особливо коли електричні виводи з боку картриджа встановлені на друкарській платі з блоком пам'яті, це захищає вразливий блок пам'яті від пошкодження і поліпшує ефект удароміцності. Забезпечення першої обмежувальної секції з боку картриджа поблизу перетинної частини дає можливість розташувати важіль структури установки картриджа ближче до першої поверхні. Це дає можливість скорочення розміру картриджа і друкувального пристрою в напрямку осі Z. Другий аспект Картридж відповідно до першого аспекту, в якому перша обмежувальна секція з боку картриджа забезпечена в заданій позиції поблизу частини перетину, де третя поверхня перетинає похилу поверхню. У картриджі відповідно до другого аспекту перша обмежувальна секція з боку картриджа забезпечена в заданій позиції поблизу частини перетину. Таким чином, картридж може бути прикріплений до структури установки картриджа близько до контакту між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Перша обмежувальна секція з боку картриджа запобігає позиційному неточному суміщенню електричних виводів з боку картриджа відносно електричних виводів з боку пристрою. Таким чином, перша обмежувальна секція з боку картриджа зменшує можливість поганої електропровідності між електричними виводами з боку картриджа і електричними виводами з боку пристрою. У випадку падіння картриджа перша обмежувальна секція з боку картриджа зменшує можливість безпосереднього удару електричних виводів з боку картриджа, наприклад, об поверхню підлоги і тим самим допомагає захистити електричні виводи з боку картриджа від пошкодження. Особливо коли електричні виводи з боку картриджа встановлені на друкарській платі з блоком пам'яті, це захищає вразливий блок пам'яті від пошкодження і поліпшує ефект удароміцності. Коли перша обмежувальна секція з боку картриджа сформована як виступ, ефекти удароміцності додатково поліпшуються. Забезпечення першої обмежувальної секції з боку картриджа близько до частини перетину дає можливість розташувати важіль структури картриджа ближче до першої поверхні. Це дає можливість скоротити розміри картриджа і друкувального пристрою в напрямку осі Z. Третій аспект Картридж за будь-яким аспекту з першого аспекту і/або другого аспекту, в якому перша обмежувальна секція з боку картриджа забезпечена в позиції, що перетинає площину (площина Yc), яка проходить через центр ширини або довжини напрямку осі Y картриджа і паралельна осі Z і осі X. Коли картридж знаходиться в приєднаному стані в принтері, картридж приймає силу від електричних виводів з боку пристрою в напрямку, який включає в себе компонент напрямку осі +Z, і перша обмежувальна секція з боку картриджа за допомогою цієї сили притискається до першої обмежувальної секції з боку пристрою важеля. За допомогою забезпечення першої обмежувальної секції з боку картриджа в положенні, перетнутому площиною Yc, секція першої обмежувальної секції з боку картриджа біля позиції, перетнутої площиною Yc, взагалі ледве переміщається, навіть якщо картридж переміщається по осі X або осі Z за допомогою прикладення зовнішньої сили. Потрібно зазначити, що перша обмежувальна секція з боку картриджа розташована в позиції, яка знаходиться біля частини перетину, краю друкарської плати або їх обох. За допомогою забезпечення першої обмежувальної секції з боку картриджа, який ледве переміщається, в положенні, надзвичайно близькому до електричних виводів з боку 5 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 картриджа, електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою може бути стійким. Четвертий аспект Четвертий аспект являє собою описаний вище варіант здійснення, в якому електричні виводи з боку картриджа містять перший електричний вивід, що включає в себе першу зовнішню частину, розташовану на самому краю напрямку осі +Y; і другий електричний вивід, що включає в себе другу зовнішню частину, розташовану на самому краю напрямку осі -Y, причому щонайменше частина першої обмежувальної секції з боку картриджа розташована між першою зовнішньою частиною і другою зовнішньою частиною в напрямку осі Y і, як згадано вище, може бути реалізована незалежно від описаних вище варіантів здійснення першого аспекту або разом з ними. У картриджі відповідно до четвертого аспекту щонайменше частина першої обмежувальної секції з боку картриджа розташована між першою зовнішньою частиною і другою зовнішньою частиною. Це задає місцеположення першої обмежувальної секції з боку картриджа з малим переміщенням в позиції, дуже близькій до електричних виводів з боку картриджа, і тим самим гарантує стійке електричне з'єднання між електричними виводами з боку картриджа і контактним механізмом. П'ятий аспект Картридж відповідно до четвертого аспекту, в якому перша обмежувальна секція з боку картриджа розташована не зовні, а в діапазоні між першою зовнішньою частиною і другою зовнішньою частиною в напрямку осі Y. Деякі з електричних виводів з боку пристрою можуть виступати далі, ніж інші. У прикладі, показаному на Фіг. 31, електричний вивід 731 виступає далі. Коли картридж встановлений в принтер, електричні виводи з боку картриджа приймуть від електричних виводів з боку пристрою силу з компонентом напрямку осі +Z. Якщо картридж утримується дуже щільно, то контакт з деякими з електричних виводів з боку пристрою (електричний вивід 734 в прикладі на Фіг. 31) може не бути належним. За допомогою розташування першої обмежувальної секції з боку картриджа повністю всередину електричних виводів в напрямку ширини картридж може нахилитися достатньо, щоб скоригувати напрямок, в якому повернена похила поверхня, з тим щоб електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою могло бути ще більш стійким. Ці переваги також стосуються конфігурацій варіантів здійснення, описаних вище. Шостий аспект Картридж відповідно до будь-якого з аспектів з першого по п'ятий, що додатково містить другу обмежувальну секцію з боку картриджа, виконану з можливістю блокуватися другим обмежувальним елементом з боку пристрою, забезпеченим на другому елементі бічної стінки з боку пристрою, і тим самим обмежувати рух картриджа в напрямку осі +Z, і друга обмежувальна секція з боку картриджа забезпечена на четвертій поверхні. Картридж відповідно до шостого аспекту має другу обмежувальну секцію з боку картриджа на четвертій поверхні для обмеження руху картриджа в напрямку осі +Z, щоб обмежити рух картриджа в напрямку осі +Z як від кінця напрямку осі +X, так і від кінця напрямку осі -X. Це додатково запобігає позиційному неточному суміщенню відповідних електричних виводів з боку картриджа відносно структури установки картриджа і додатково гарантує стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Сьомий аспект Картридж відповідно до шостого аспекту, в якому друга обмежувальна секція з боку картриджа являє собою виступ, який вставляється у другий обмежувальний елемент з боку пристрою, сформований як поглиблення або крізний отвір. У картриджі відповідно до сьомого аспекту вставлення другої обмежувальної секції з боку картриджа у другий обмежувальний елемент з боку пристрою забезпечує точку обертання для повороту картриджа поблизу другої обмежувальної секції з боку картриджа. Це забезпечує можливість приєднання і від'єднання картриджа до структури установки картриджа і від структури установки картриджа. Восьмий аспект Картридж за будь-яким з аспектів з першого по сьомий, в якому перша обмежувальна секція з боку картриджа розташована на стороні напрямку осі -X осі обертання важеля. У картриджі відповідно до восьмого аспекту в приєднаному стані перша обмежувальна секція з боку картриджа формує на важелі обертальний момент для повороту важеля навколо осі обертання важеля в напрямку, зворотному відносно напрямку розблокування. Це зменшує 6 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 можливість того, що перша обмежувальна секція з боку картриджа розблокувалася від першого обмежувального елемента з боку пристрою, і додатково гарантує стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Навіть коли картридж приймає силу в напрямку осі -X від електричних виводів з боку пристрою для переміщення в напрямок осі -X, перший обмежувальний елемент з боку пристрою переміщується в напрямку осі -X з переміщенням картриджа. Таке переміщення зменшує можливість того, що перша обмежувальна секція з боку картриджа розблокувалася від першого обмежувального елемента з боку пристрою. Дев'ятий аспект Картридж відповідно до восьмого аспекту, в якому перша обмежувальна секція з боку картриджа має першу прилеглу частину, яка прилягає до першої секції першого обмежувального елемента з боку пристрою, для обмеження руху картриджа в напрямку осі +Z, і другу прилеглу частину, яка прилягає до другої секції першого обмежувального елемента з боку пристрою, для обмеження руху картриджа в напрямку осі +X. У картриджі відповідно до дев'ятого аспекту перша обмежувальна секція з боку картриджа має першу прилеглу частину і другу прилеглу частину і, таким чином, гарантує формування на важелі обертального моменту для повороту важеля навколо осі обертання важеля в напрямку, зворотному відносно напрямку розблокування. Це додатково зменшує можливість того, що перша обмежувальна секція з боку картриджа розблокувалася від першого обмежувального елемента з боку пристрою, і більш ефективно запобігає поганій електропровідності між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Десятий аспект Картридж за будь-яким з аспектів з першого по дев'ятий, який додатково містить виступ, виконаний з можливістю прилягати до операційного елемента важеля і приймати силу, що включає в себе компонент напрямку осі +Z, під час від'єднання картриджа, приєднаного до структури установки картриджа, від структури установки картриджа, і виступ забезпечений на стороні напрямку осі +Z першої обмежувальної секції з боку картриджа на третій поверхні. Картридж відповідно до десятого аспекту додатково має виступ. Картридж може бути легко видалений зі структури установки картриджа за допомогою використання операційного елемента важеля і виступу. Одинадцятий аспект Картридж відповідно до будь-якого з аспектів з першого по десятий, в якому кутова секція має виступ, який простягається від першої поверхні в напрямку осі +Z, виступ розташований на стороні напрямку осі -X і стороні напрямку осі -Z похилої поверхні, і виступ має третій обмежувальний елемент з боку картриджа, який знаходиться в контакті з третім обмежувальним елементом з боку пристрою, забезпеченим на структурі установки картриджа, для обмеження руху картриджа в напрямку осі Y. У картриджі відповідно до одинадцятого аспекту третій обмежувальний елемент з боку картриджа для обмеження руху картриджа в напрямку осі Y забезпечений в кутовій секції з електричними виводами з боку картриджа. Це обмежує рух сторони третьої поверхні картриджа в напрямку осі Y в приєднаному стані картриджа. Дванадцятий аспект Картридж відповідно до одинадцятого аспекту, в якому третій обмежувальний елемент з боку картриджа містить пару виступаючих елементів, виконаних з можливістю приймати третій обмежувальний елемент з боку пристрою, виступаючий від елемента нижньої стінки з боку пристрою в напрямку осі +Z, і пара виступаючих елементів виступає від виступу в напрямку осі +X. У картриджі відповідно до дванадцятого аспекту проста структура забезпечення пари виступаючих елементів, виступаючих в напрямку осі +X від виступу, ефективно обмежує рух третьої сторони поверхні картриджа в напрямку осі Y в приєднаному стані картриджа. Тринадцятий аспект Картридж відповідно до будь-якого з одинадцятого аспекту і дванадцятого аспекту, в якому частина третього обмежувального елемента з боку картриджа накладається на похилу поверхню, коли на картридж дивляться з боку першої поверхні в напрямку осі +Z. У картриджі відповідно до тринадцятого аспекту третій обмежувальний елемент з боку картриджа і похила поверхня розташовані таким чином, що вони частково накладаються один на одну. Це додатково обмежує рух третьої сторони поверхні картриджа в напрямку осі Y навколо трубки подачі друкувального матеріалу. Чотирнадцятий аспект 7 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 Картридж відповідно до будь-якого з аспектів з першого по тринадцятий, в якому структура подачі чорнила забезпечена в заданій позиції на першій поверхні ближче до четвертої поверхні, ніж до третьої поверхні. Картридж відповідно до чотирнадцятого аспекту має структуру подачі чорнила, розташовану ближче до четвертої поверхні, ніж до третьої поверхні. Ця структура знижує можливість приклеювання друкувального матеріалу на електричних виводах з боку картриджа в порівнянні зі структурою, в якій структура подачі чорнила розташована ближче до третьої поверхні, ніж до четвертої поверхні. Це зменшує погану електропровідність між електричними виводами з боку картриджа і електричними виводами з боку пристрою. П'ятнадцятий аспект Картридж відповідно до будь-якого аспекту з першого по чотирнадцятий, в якому перша обмежувальна секція з боку картриджа є виступом. Картридж відповідно до п'ятнадцятого аспекту забезпечує першу обмежувальну секцію з боку картриджа як виступ, який може мати невеликий розмір і просту структуру. Шістнадцятий аспект Картридж відповідно до будь-якого аспекту з першого по п'ятнадцятий, в якому електричні виводи з боку картриджа включають в себе електричний вивід заземлення з боку картриджа, який знаходиться в контакті з електричним виводом заземлення з боку пристрою електричних виводів з боку пристрою, який з'єднаний з лінією заземлення, і електричний вивід заземлення з боку картриджа забезпечений в центрі ширини або довжини напрямку осі Y картриджа і виконаний з можливістю вступати в контакт з електричним виводом заземлення з боку пристрою, перш ніж будь-який інший електричний вивід з боку картриджа вступить в контакт з відповідним електричним виводом з боку пристрою в ході приєднання картриджа до структури установки картриджа. У картриджі відповідно до шістнадцятого аспекту сила, спочатку прикладена від структури установки картриджа на електричні виводи з боку картриджа, формується істотно в центрі ширини або довжини напрямку осі Y картриджа. Це запобігає дії сили, прикладеної до електричних виводів з боку картриджа, від нахилу картриджа в напрямку осі Y, і тим самим гарантує стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Електричні виводи заземлення з боку картриджа знаходиться в контакті з відповідним електричним виводами заземлення з боку пристрою перед контактом інших електричних виводів з боку картриджа з відповідними електричними виводами з боку пристрою. Функція заземлення електричного виводу заземлення з боку картриджа вигідним чином запобігає або зменшує викликані високою напругою проблеми і відмови, навіть коли до картриджа прикладається непередбачена висока напруга. Сімнадцятий аспект Картридж відповідно до шістнадцятого аспекту, в чому довжина напрямку осі Z електричного виводу заземлення з боку картриджа більша довжини напрямку осі Z іншого електричного виводу з боку картриджа. Картридж відповідно до сімнадцятого аспекту гарантує контакт між електричним виводом заземлення з боку картриджа і електричним виводом заземлення з боку пристрою. Вісімнадцятий аспект Картридж, з можливістю від'єднання приєднаний до друкувального пристрою, який містить структуру установки картриджа, виконану з можливістю дозволяти приєднування і від'єднання картриджа; трубку подачі друкувального матеріалу, виконану з можливістю мати базовий кінець, забезпечений в нижній частині структури установки картриджа, і периферійний кінець, який сполучається з картриджем і виконаний з можливістю подавати друкувальний матеріал, що міститься в картриджі, до головки; множину електричних виводів з боку пристрою, забезпечених для контакту з картриджем; і важіль, забезпечений для використання для приєднання і від'єднання картриджа, причому вісь Z представляє вісь, паралельну центральній осі С трубки подачі друкувального матеріалу, вісь X представляє вісь, вздовж якої розташовані трубка подачі друкувального матеріалу і електричні виводи з боку пристрою, і яка є перпендикулярною осі Z, і вісь Y представляє вісь, перпендикулярну осі Z і осі X, причому напрямок осі +Z представляє напрямок вздовж осі Z, що йде від базового кінця до периферійного кінця трубки подачі друкувального матеріалу, напрямок осі -Z представляє напрямок, зворотний напрямку осі +Z, напрямок осі +X представляє напрямок вздовж осі X, що йде від трубки подачі друкувального матеріалу до електричних виводів з боку пристрою, напрямок осі -X представляє напрямок, зворотний напрямку осі +X, напрямок осі +Y представляє напрямок вздовж осі Y, що йде в один кінець, і напрямок осі -Y представляє напрямок вздовж осі Y, що йде в інший кінець, причому електричні виводи з боку пристрою знаходяться в контакті з картриджем для прикладання сили 8 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 до картриджа в заданому напрямку, що включає в себе компонент напрямку осі +Z в приєднаному стані картриджа до структури установки картриджа, і важіль має операційний елемент в кінці напрямку осі +Z і перший обмежувальний елемент з боку пристрою в кінці напрямку осі -Z для блокування картриджа і, таким чином, обмеження руху картриджа в напрямку осі +Z, важіль обертається навколо заданої позиції між операційним елементом і першим обмежувальним елементом з боку пристрою як вісь обертання, причому вісь X, вісь Y і вісь Z відносно картриджа в приєднаному стані відповідають осі X, осі Y і осі Z картриджа. Картридж містить структуру подачі чорнила, розташовану в кінці напрямку осі -Z картриджа, яка сполучається з трубкою подачі друкувального матеріалу; друкарську плату, яка розташована на стороні напрямку осі +X структури подачі чорнила і має поверхню, нахилену в заданому напрямку, що включає в себе компонент напрямку осі +X і компонент напрямку осі -Z; множину електричних виводів з боку картриджа, які забезпечені відповідно електричним виводам з боку пристрою і розташовані на поверхні друкарської плати для прийому сили в заданому напрямку, що включає в себе компонент напрямку осі +Z, від електричних виводів з боку пристрою; і першу обмежувальну секцію з боку картриджа, виконану з можливістю блокуватися першим обмежувальним елементом з боку пристрою і тим самим обмежувати рух картриджа в напрямку осі +Z і розташовану на стороні напрямку осі +X структури подачі друкувального матеріалу. Описана вище конфігурація може бути забезпечена за допомогою будь-якої однієї або обох ознак в наступних двох варіантах здійснення. У одному варіанті здійснення додаткова ознака полягає в тому, що перша обмежувальна секція з боку картриджа забезпечена в заданій позиції поблизу краю плати, край плати розташований на стороні напрямку осі +Z поверхні друкарської плати. У іншому варіанті здійснення електричні виводи з боку картриджа містять перший електричний вивід, що включає в себе першу зовнішню частину, розташовану на самому краю напрямку осі +Y; і другий електричний вивід, що включає в себе другу зовнішню частину, розташовану на самому краю напрямку осі -Y, причому перша обмежувальна секція з боку картриджа розташована не зовні, а в діапазоні між першою зовнішньою частиною і другою зовнішньою частиною в напрямку осі Y. Картридж відповідно до вісімнадцятого аспекту має першу обмежувальну секцію з боку картриджа, що блокується важелем друкувального пристрою. Перша обмежувальна секція з боку картриджа розташована на стороні напрямку осі -Z осі обертання важеля. Ця структура не вимагає якого-небудь елемента зчеплення між віссю обертання і операційним елементом важеля, як картридж відповідно до описаного вище першого аспекту, і має корисні ефекти, аналогічні картриджу відповідно до першого аспекту. Наприклад, картридж відповідно до вісімнадцятого аспекту скорочує відстань між важелем і картриджем, тим самим даючи можливість скорочення розміру в напрямку осі X друкувального пристрою і всієї системи подачі друкувального матеріалу, що включає в себе картридж і друкувальний пристрій. У картриджі відповідно до вісімнадцятого аспекту перша обмежувальна секція з боку картриджа забезпечена на стороні напрямку осі -Z осі обертання важеля. Це дає можливість обмеження руху картриджа в напрямку осі +Z за допомогою важеля, як в картриджі відповідно до першого аспекту, і має корисні ефекти, аналогічні картриджу, відповідно до першого аспекту. Наприклад, це гарантує більш стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою і зменшує погану електропровідність. Відповідно до варіанту здійснення, в якому електричні виводи з боку картриджа містять перший електричний вивід, що включає в себе першу зовнішню частину, розташовану на самому краю напрямку осі +Y; і другий електричний вивід, що включає в себе другу зовнішню частину, розташовану на самому краю напрямку осі -Y, причому перша обмежувальна секція з боку картриджа розташована не зовні, а в діапазоні між першою зовнішньою частиною і другою зовнішньою частиною в напрямку осі Y, перша обмежувальна секція з боку картриджа розташована не зовні, а в діапазоні між першою зовнішньою частиною і другою зовнішньою частиною. Це дає можливість точної настройки напрямку похилої поверхні з електричними виводами з боку картриджа, забезпеченими на ній, як в картриджі відповідно до першого варіанту здійснення. Навіть коли позиція кожного з електричних виводів з боку пристрою або нахил першої обмежувальної секції з боку картриджа змінюється через виробничу помилку, така точна настройка напрямку похилої поверхні гарантує стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Відповідно до варіанту здійснення, в якому перша обмежувальна секція з боку картриджа забезпечена в заданій позиції поблизу краю плати, край плати розташований на стороні напрямку осі +Z поверхні друкарської плати, перша обмежувальна секція з боку картриджа забезпечена близько до краю плати, розташованого на стороні напрямку осі +Z. Іншими словами, перша обмежувальна секція з боку картриджа розташована наскільки можливо 9 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 близько до електричних виводів з боку картриджа. Оскільки перша обмежувальна секція з боку картриджа блокується важелем, оточення першої обмежувальної секції з боку картриджа значною мірою не має зсуву позиції за допомогою прикладання зовнішньої сили до картриджа. Забезпечення електричних виводів з боку картриджа в місцеположенні надзвичайно маленького зсуву позиції ефективно запобігає позиційному неточному суміщенню відповідних електричних виводів з боку картриджа відносно структури установки картриджа і тим самим підтримує стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою. Дев'ятнадцятий аспект Система подачі друкувального матеріалу, що містить друкувальний пристрій, і картридж відповідно до будь-якого з аспектів з першого аспекту по вісімнадцятий аспект, при цьому друкувальний пристрій містить структуру установки картриджа, що має: (i) елемент нижньої стінки з боку пристрою; (ii) перший елемент бічної стінки з боку пристрою, забезпечений для перетину елемента нижньої стінки з боку пристрою; і (iii) другий елемент бічної стінки з боку пристрою, який забезпечений для перетину елемента нижньої стінки з боку пристрою і знаходиться навпроти першого елемента бічної стінки з боку пристрою; трубку подачі друкувального матеріалу, що має базовий кінець, забезпечений на елементі нижньої стінки з боку пристрою, і периферійний кінець для з'єднання з картриджем і виконаний з можливістю подавати друкувальний матеріал, що міститься в картриджі, до головки; множину електричних виводів з боку пристрою, забезпечених в кутовій секції з боку пристрою, при цьому елемент нижньої стінки з боку пристрою перетинає перший елемент бічної стінки з боку пристрою; і важіль, забезпечений на першому елементі бічної стінки з боку пристрою з можливістю обертання, що використовується для приєднання і від'єднання картриджа до друкувального пристрою і від друкувального пристрою, причому вісь Z представляє вісь, паралельну центральній осі С трубки подачі друкувального матеріалу, вісь X представляє вісь, вздовж якої розташовані трубка подачі друкувального матеріалу і електричні виводи з боку пристрою, і яка є перпендикулярною осі Z, і вісь Y представляє вісь, перпендикулярну осі Z і осі X, причому напрямок осі +Z представляє напрямок вздовж осі Z, що йде від базового кінця до периферійного кінця трубки подачі друкувального матеріалу, напрямок осі -Z представляє напрямок, зворотний напрямку осі +Z, напрямок осі +X представляє напрямок вздовж осі X, що йде від трубки подачі друкувального матеріалу до електричних виводів з боку пристрою, напрямок осі -X представляє напрямок, зворотний напрямку осі +X, напрямок осі +Y представляє напрямок вздовж осі Y, що йде до одного кінця, і напрямок осі -Y представляє напрямок вздовж осі Y, що йде до іншого кінця, причому електричні виводи з боку пристрою знаходяться в контакті з картриджем для прикладання до картриджа сили в заданому напрямку, що включає в себе компонент напрямку осі +Z, в приєднаному стані картриджа к структурі встановлення картриджа, і важіль має операційний елемент на кінці напрямку осі +Z і перший обмежувальний елемент з боку пристрою на кінці напрямку осі -Z для блокування картриджа і тим самим обмеження руху картриджа в напрямку осі +Z, важіль обертається навколо заданої позиції між операційним елементом і першим обмежувальним елементом з боку пристрою як вісь обертання. Система подачі друкувального матеріалу відповідно до дев'ятнадцятого аспекту включає в себе картридж відповідно до будь-якого аспекту з першого по вісімнадцятий, щоб дати можливість скоротити розмір системи подачі друкувального матеріалу і в напрямку осі X і в напрямку осі Z і зменшити можливість того, що перший обмежувальний елемент з боку пристрою розблокувався від першої обмежувальної секції з боку картриджа. Це гарантує стійке електричне з'єднання між електричними виводами з боку картриджа і електричними виводами з боку пристрою і зменшує погану електропровідність. Як може бути зрозуміло фахівцеві в галузі техніки, варіанти здійснення даного винаходу направлені на чорнильний картридж, комбінацію чорнильного картриджа з друкувальним пристроєм або частину друкувального пристрою, в якому чорнильний картридж встановлений на пристрої, і системи, виконані з можливістю подавати чорнило друкувальному пристрою, причому система включає в себе друкувальний пристрій (або його частину) і/або система не включає в себе друкувальний пристрій. У одному варіанті здійснення винаходу розкритий чорнильний картридж, що встановлюється з можливістю від'єднання на струминному друкувальному пристрої, причому струминний друкувальний пристрій, на якому встановлений чорнильний картридж, включає в себе важіль, що має секцію зчеплення. Друкувальний пристрій переважно включає в себе множину елементів формування контакту з боку пристрою, які виконані з можливістю прикладати силу пружності до чорнильного картриджа, коли чорнильний картридж притиснутий до елементів 10 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 формування контакту з боку пристрою, після того як картридж встановлений на друкувальному пристрої. Чорнильний картридж переважно включає в себе корпус картриджа, що включає в себе передню або першу поверхню, задню або другу поверхню, верхню або третю поверхню і нижню або четверту поверхню; передня або перша поверхня і задня або друга поверхня знаходяться одна навпроти одної, і верхня або третя поверхня і нижня або четверта поверхня знаходяться одна навпроти одної. Чорнильний картридж включає в себе камеру для чорнила для зберігання чорнила. Чорнильний картридж також переважно включає в себе електричний пристрій. Чорнильний картридж також включає в себе структуру подачі чорнила, розташовану на нижній або четвертій поверхні корпусу картриджа, що має ведучий край напрямку встановлення, що визначає площину чорнильного картриджа, причому структура подачі чорнила виконана з можливістю подавати чорнило з камери для чорнила струминному друкувальному пристрою. Чорнильний картридж також може включати в себе несучу структуру для електричних виводів, розташовану поблизу передньої або першої поверхні корпусу картриджа, несуча структура для електричних виводів має множину електропровідних електричних виводів, приєднаних до електричного пристрою. Електричні виводи розташовані на несучій структурі для електричних виводів і виконані з можливістю вступати в контакт з елементами формування контакту і приймати силу пружності від елементів формування контакту, коли чорнильний картридж встановлений на друкувальному пристрої. Електричні виводи розташовані значною мірою в площині електричних виводів, яка не є ні паралельною, ні перпендикулярною відносно площини, визначеної ведучим краєм. Чорнильний картридж переважно включає в себе першу обмежувальну секцію, виконану з можливістю зчіплюватися з секцією зчеплення важеля для обмеження переміщення чорнильного картриджа в напрямку, протилежному напрямку встановлення. Секція зчеплення першої обмежувальної секції переважно розташована суміжно з несучою структурою для електричних виводів. У одному варіанті здійснення площина електричних виводів знаходиться під кутом приблизно 20-50 градусів, переважно приблизно 25-40 градусів до площини, визначеної ведучим краєм. Взаємодія в несучій структурі для електричних виводів з друкувальним пристроєм є важливою для належного встановлення картриджа. Як описано тут, за допомогою сполучення під кутом картридж може приймати сили, спрямовані як вгору, так і назад. Ці сили допомагають утримувати картридж на місці. У одному варіанті здійснення, коли на передню або першу поверхню корпуса картриджа дивляться із поверненою вниз структурою подачі чорнила, секція зчеплення першої обмежувальної секції розташована зліва від правого краю крайнього правого електричного виводу з множини електричних виводів і праворуч від лівого краю крайнього лівого електричного виводу з множини електричних виводів. У одному варіанті здійснення електричні виводи розміщені на несучій структурі для електричних виводів і виконані з можливістю вступати в контакт з елементами формування контакту і приймати силу пружності від елементів формування контакту в контактних частинах електричних виводів. Контактні частини розташовані значною мірою в площині контактної частини. У цьому варіанті здійснення, коли на передню або першу поверхню корпусу картриджа дивляться із поверненою вниз структурою подачі чорнила, секція зчеплення першої обмежувальної секції може бути розташована зліва від крайньої правої контактної частини з множини електричних виводів і праворуч від крайньої лівої контактної частини з множини електричних виводів. У одному варіанті здійснення площина контактної частини знаходиться під кутом приблизно 25-40 градусів до площини, визначеної ведучим краєм. У одному варіанті здійснення чорнильний картридж додатково включає в себе другу обмежувальну секцію на задній або другій поверхні чорнильного картриджа. Друга обмежувальна секція переважно виконана з можливістю зчіплюватися з відповідною секцією струминного друкувального пристрою. У цьому варіанті здійснення відстань між секцією зчеплення другої обмежувальної секції і площиною, визначеною ведучим краєм, більша відстані між секцією зчеплення першої обмежувальної секції і площиною, визначеною ведучим краєм, коли відстані вимірюються в перпендикулярному напрямку до площини, визначеної ведучим краєм. У одному варіанті здійснення, коли на чорнильний картридж дивляться від сторони з секцією зчеплення першої обмежувальної секції, що знаходиться праворуч, і направленою вниз структурою подачі чорнила, відстань між секцією зчеплення першої обмежувальної секції і площиною, визначеною ведучим краєм, менша відстані між точкою повороту важеля і площиною, визначеною ведучим краєм, коли картридж встановлений, коли відстані 11 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 вимірюються в перпендикулярному напрямку до площини, визначеної ведучим краєм. Важіль також може мати два кінці, причому точка повороту знаходиться між двома кінцями. У одному варіанті здійснення, коли на чорнильний картридж дивляться від сторони з секцією зчеплення першої обмежувальної секції, що знаходиться праворуч, і поверненою вниз структурою подачі чорнила, секція зчеплення першої обмежувальної секції знаходиться зліва від точки повороту важеля, коли картридж встановлений. У одному варіанті здійснення, коли на передню або першу поверхню корпуса картриджа дивляться із поверненою вниз структурою подачі чорнила, щонайменше частина секції зчеплення першої обмежувальної секції розташована значною мірою в центрі по ширині чорнильного картриджа. У переважному варіанті здійснення площина, визначена ведучим краєм, знаходиться нижче нижньої або четвертої поверхні. У інших варіантах здійснення вона знаходиться значною мірою на одному рівні з нижньою частиною. У інших варіантах здійснення вона може бути розташована вище нижньої або четвертої поверхні. У одному варіанті здійснення розкрита система подачі чорнила, виконана з можливістю подавати чорнило струминному друкувальному пристрою, причому струминний друкувальний пристрій включає в себе множину елементів формування контакту з боку пристрою. Система подачі чорнила переважно включає в себе камеру для чорнила для зберігання чорнила і структуру подачі чорнила, виконану з можливістю подавати чорнило з камери для чорнила струминному друкувальному пристрою. Структура подачі чорнила має ведучий край напрямку встановлення, що визначає площину. Система подачі чорнила переважно включає в себе електричний пристрій. Система подачі чорнила також може включати в себе несучу структуру для електричних виводів, що має множину електропровідних електричних виводів, електричні виводи розміщені на несучій структурі для електричних виводів і виконані з можливістю вступати в контакт з елементами формування контакту і приймати силу пружності від елементів формування контакту в контактних частинах електричних виводів, коли система подачі чорнила подає чорнило друкувальному пристрою. Система подачі чорнила також може включати в себе першу обмежувальну секцію, виконану з можливістю зчіплюватися з секцією зчеплення важеля на друкувальному пристрої для обмеження переміщення несучої структури для електричних виводів і електричних виводів на ній в напрямку, протилежному напрямку встановлення. Секція зчеплення першої обмежувальної секції переважно розташована суміжно з несучою структурою для електричних виводів. Електричні виводи можуть бути розташовані значною мірою в площині електричних виводів, яка не є ні паралельною, ні перпендикулярною відносно площини, визначеної ведучим краєм, коли система подачі чорнила подає чорнило друкувальному пристрою. Як альтернатива несуча структура для електричних виводів визначає площину, і/або площина визначена електричними виводами, що знаходяться в контакті з відповідною структурою на друкувальному пристрої. У одному варіанті здійснення системи площина електричних виводів знаходиться під кутом приблизно 20-50 градусів, переважно приблизно 25-40 градусів до площини, визначеної ведучим краєм, коли система подачі чорнила подає чорнило друкувальному пристрою. У одному варіанті здійснення системи, коли система подачі чорнила знаходиться на місці для подачі чорнила друкувальному пристрою, секція зчеплення першої обмежувальної секції розташована зліва від правого краю крайнього правого електричного виводу з множини електричних виводів і праворуч від лівого краю крайнього лівого електричного виводу з множини електричних виводів. У одному варіанті здійснення системи електричні виводи розміщені на несучій структурі для електричних виводів і виконані з можливістю вступати в контакт з елементами формування контакту і приймати силу пружності від елементів формування контакту в контактних частинах електричних виводів. Контактні частини розташовані значною мірою в площині контактної частини. Коли система подачі чорнила знаходиться на місці для подачі чорнила друкувальному пристрою, секція зчеплення першої обмежувальної секції може бути розташована зліва від крайньої правої контактної частини з множини електричних виводів і праворуч від крайньої лівої контактної частини з множини електричних виводів. Контактні частини можуть визначати площину під кутом більше 0 градусів і менше 90 градусів до площини, визначеної ведучим краєм. Ця площина, визначена контактними частинами, переважно знаходиться під кутом більше 20 градусів і менше 50 градусів до площини, визначеної ведучим краєм, коли система подачі чорнила подає чорнило друкувальному пристрою. У одному варіанті здійснення система подачі чорнила також включає в себе корпус, який включає в себе передню або першу поверхню і задню або другу поверхню; передня або перша поверхня і задня або друга поверхня знаходяться одна навпроти одної. Система подачі чорнила 12 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 також може включати в себе обмежувальну секцію, що знаходиться поблизу задньої або другої поверхні корпусу, яка називається другою обмежувальною секцією, несучу структуру для електричних виводів, розташовану поблизу передньої або першої поверхні корпусу. Друга обмежувальна секція може включати в себе секцію зчеплення, виконану з можливістю зчіплюватися з відповідною секцією струминного друкувального пристрою. Відстань між секцією зчеплення другої обмежувальної секції і площиною, визначеною ведучим краєм, більша відстані між секцією зчеплення першої обмежувальної секції і площиною, визначеною ведучим краєм, коли відстані вимірюються в перпендикулярному напрямку до площини, визначеної ведучим краєм. У одному варіанті здійснення друга обмежувальна секція може знаходитися поблизу задньої або другої поверхні корпусу, несуча структура для електричних виводів знаходиться поблизу першої поверхні або передньої поверхні корпусу, друга обмежувальна секція виконана з можливістю зчіплюватися з відповідною секцією струминного друкувального пристрою, причому відстань між секцією зчеплення другої обмежувальної секції і площиною, визначеною ведучим краєм, більша відстані між секцією зчеплення першої обмежувальної секції і площиною, визначеною ведучим краєм, коли відстані вимірюються в перпендикулярному напрямку до площини, визначеної ведучим краєм. У одному варіанті здійснення відстань між секцією зчеплення першої обмежувальної секції і площиною, визначеною ведучим краєм, менша відстані між точкою повороту важеля і площиною, визначеною ведучим краєм, коли система подачі чорнила подає чорнило друкувальному пристрою, коли відстані вимірюються в перпендикулярному напрямку до площини, визначеної ведучим краєм. У одному варіанті здійснення, коли система подачі чорнила подає чорнило друкувальному пристрою, секція зчеплення першої обмежувальної секції знаходиться праворуч, і структура подачі чорнила повернена вниз, секція зчеплення першої обмежувальної секції знаходиться зліва від точки повороту важеля. У одному варіанті здійснення система подачі чорнила включає в себе корпус поблизу несучої структури для електричних виводів, і, коли система подачі чорнила подає чорнило друкувальному пристрою, щонайменше частина секції зчеплення першої обмежувальної секції розташована значною мірою в центрі по ширині корпусу. У одному варіанті здійснення система подачі чорнила може включати в себе адаптер, причому структура подачі чорнила, несуча структура для електричних виводів і перша обмежувальна секція розташовані на адаптері, і камера для чорнила виконана з можливістю з'єднуватися з адаптером. У іншому варіанті здійснення система може включати в себе адаптер, причому несуча структура для електричних виводів і перша обмежувальна секція розташовані на адаптері, структура подачі чорнила розташована на камері для чорнила, і камера для чорнила виконана з можливістю з'єднуватися з адаптером. Як альтернатива система може включати в себе адаптер, резервуар для чорнила, який є зовнішнім по відношенню до струминного друкувального пристрою, трубку і допоміжний адаптер, причому структура подачі чорнила розташована на допоміжному адаптері, несуча структура для електричних виводів і перша обмежувальна секція розташовані на адаптері, і трубка подає чорнило із зовнішнього резервуара допоміжному адаптеру, коли система подачі чорнила подає чорнило друкувальному пристрою. У одному варіанті здійснення система подачі чорнила включає в себе корпус, який включає в себе верхню частину і нижню частину, верхня частина і нижня частина знаходяться одна навпроти одної, причому площина, визначена ведучим краєм, знаходиться значною мірою на одному рівні з нижньою частиною. Даний винахід не обмежений картриджем, комбінацією чорнильного картриджа з друкувальним пристроєм або системою подачі друкувального матеріалу, описаними вище, але може бути реалізований за допомогою різноманітності інших аспектів, наприклад, картриджа для рідини, контейнера рідини, контейнера друкувального матеріалу, адаптера картриджа, друкарської плати, друкувального пристрою, пристрою викиду рідини і систем подачі рідини, що включає в себе пристрій викиду рідини картриджа для рідини. Винахід не обмежений описаними вище аспектами, і в ці аспекти може бути внесена множина змін і модифікацій без відступу від об'єму винаходу. Звертаючись до комбінації чорнильного картриджа з друкувальним пристроєм і/або струминним друкувальним пристроєм, потрібно мати на увазі, що чорнильний картридж встановлений приєднаним на друкувальному пристрої. Попередній опис суті винаходу, а також подальший опис варіантів здійснення буде краще зрозумілий при читанні спільно з прикладеними кресленнями, на яких однакові номери для посилань стосуються однакових компонентів. З метою ілюстрації пристрою даної заявки на 13 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 кресленнях показані деякі варіанти здійснення. Однак потрібно мати на увазі, що заявка не обмежена показаною точною розстановкою, структурами, ознаками, варіантами здійснення, аспектами і пристроями, і показані розстановки, структури, ознаки, варіанти здійснення, аспекти і пристрої можуть використовуватися окремо або в комбінації з іншими розстановками, структурами, ознаками, варіантами здійснення, аспектами і пристроями. Креслення не обов'язково виконані в масштабі і призначені ні в якому випадку не для обмеження об'єму цього винаходу, а лише для роз'яснення одного проілюстрованого варіанту здійснення винаходу. Короткий опис креслень Фіг. 1 - вигляд в перспективі, який ілюструє конфігурацію системи подачі друкувального матеріалу. Фіг. 2 - вигляд в перспективі, який ілюструє тримач з картриджем, приєднаним до нього. Фіг. 3 - вигляд в перспективі, який ілюструє тримач з картриджем, приєднаним до нього. Фіг. 4 - вигляд зверху, що ілюструє тримач з картриджем, приєднаним до нього. Фіг. 5 - вигляд в розрізі, взятому по лінії F4-F4 на Фіг. 4. Фіг. 5A - вигляд в розрізі, який ілюструє тримач з картриджем, приєднаним до нього. Фіг. 6A показує, як сила прикладається від картриджа до важеля. Фіг. 6B показує, як сила прикладається від картриджа до важеля. Фіг. 7 - вигляд в перспективі, який ілюструє структуру картриджа. Фіг. 8 - вигляд знизу картриджа. Фіг. 9 - вигляд в розрізі, взятому по лінії F8-F8 на Фіг. 8. Фіг. 9A показує зображення картриджа і важеля, коли картридж знаходиться в своїй встановленій позиції. Фіг. 10A ілюструє докладну структуру друкарської плати. Фіг. 10B ілюструє докладну структуру друкарської плати. Фіг. 11 - вигляд позаду картриджа. Фіг. 12 - вигляд спереду картриджа. Фіг. 13 - вигляд зліва картриджа. Фіг. 14 - вигляд в перспективі, що ілюструє структуру тримача. Фіг. 15 - вигляд в перспективі, що ілюструє структуру тримача. Фіг. 16 - вигляд зверху, що ілюструє структуру тримача. Фіг. 17 - вигляд в розрізі, взятому по лінії F16-F16 на Фіг. 16. Фіг. 18 - вигляд в перспективі контактного механізму. Фіг. 19 - вигляд в перспективі, який ілюструє зовнішній вигляд важеля. Фіг. 20 ілюструє поперечний переріз стрижня важеля, взятий в площині, паралельній осі X і осі Z. Фіг. 21 - вигляд в розрізі важеля. Фіг. 22 - розібраний вигляд в перспективі фіксатора і вигляд в перспективі важеля. Фіг. 23 - вигляд в розрізі, що показує структуру оточення важеля в приєднаному стані картриджа до тримача. Фіг. 24 показує процедуру для приєднання картриджа до тримача. Фіг. 25 показує процедуру для приєднання картриджа до тримача. Фіг. 26 показує процедуру для приєднання картриджа до тримача. Фіг. 27 показує процедуру для приєднання картриджа до тримача. Фіг. 27A - укрупнене зображення картриджа, приєднаного до тримача. Фіг. 27B - укрупнене зображення картриджа, приєднаного до тримача. Фіг. 28 - блок-схема, яка ілюструє електричну структуру. Фіг. 29 ілюструє з'єднання між друкарською платою і схемою виявлення приєднання. Фіг. 30 показує зовнішню силу, прикладену до картриджа в приєднаному стані. Фіг. 31 показує точну настройку напрямку похилої поверхні. Фіг. 32A показує один приклад корисного ефекту. Фіг. 32B показує один приклад корисного ефекту. Фіг. 32C показує один приклад корисного ефекту. Фіг. 32D показує один приклад корисного ефекту. Фіг. 32E показує один приклад корисного ефекту. Фіг. 32F показує один приклад корисного ефекту. Фіг. 33 ілюструє принтер відповідно до другого варіанту здійснення. Фіг. 34 - вигляд в перспективі, який ілюструє зовнішній вигляд картриджа відповідно до третього варіанту здійснення. 14 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 35A - концептуальна схема, яка показує зовнішню форму картриджа відповідно до іншого варіанту здійснення. Фіг. 35B - концептуальна схема, яка показує зовнішню форму картриджа відповідно до іншого варіанту здійснення. Фіг. 35C - концептуальна схема, яка показує зовнішню форму картриджа відповідно до іншого варіанту здійснення. Фіг. 35D - концептуальна схема, яка показує зовнішню форму картриджа відповідно до іншого варіанту здійснення. Фіг. 35E - концептуальна схема, яка показує зовнішню форму картриджа відповідно до іншого варіанту здійснення. Фіг. 35F - концептуальна схема, яка показує зовнішню форму картриджа відповідно до іншого варіанту здійснення. Фіг. 35G - концептуальна схема, яка показує зовнішню форму картриджа відповідно до іншого варіанту здійснення. Фіг. 35H - концептуальна схема, яка показує зовнішню форму картриджа відповідно до іншого варіанту здійснення. Фіг. 35I - концептуальна схема, яка показує картридж, який має видовжені електричні виводи. Фіг. 35J - концептуальна схема, яка показує картридж, який має контактний механізм, розміщений за межами друкарської плати. Фіг. 36 - вигляд в перспективі, що ілюструє структуру картриджа з адаптером відповідно до одного варіанту здійснення. Фіг. 37A - вигляд в перспективі, що ілюструє структуру картриджа з адаптером відповідно до іншого варіанту здійснення. Фіг. 37B - вигляд в перспективі, який показує картридж, складений з адаптера і контейнерного блока. Фіг. 38 - вигляд в перспективі, що ілюструє структуру картриджа з адаптером відповідно до іншого варіанту здійснення. Фіг. 39A ілюструє структуру важеля відповідно до однієї модифікації. Фіг. 39B ілюструє структуру важеля відповідно до однієї модифікації. Фіг. 40 ілюструє приєднання картриджа до тримача відповідно до однієї модифікації. Фіг. 41A показує модифікації форми електричного виводу. Фіг. 41B показує модифікації форми електричного виводу. Фіг. 41C показує модифікації форми електричного виводу. Фіг. 42A - графік, що показує відношення величини ковзання електричного виводу плати і кута нахилу плати. Фіг. 42B показує величину ковзання електричного виводу плати. Фіг. 43A - графік, який показує відношення спрямованої вгору сили, що прикладається електричним виводом заземлення з боку пристрою, і кута нахилу плати. Фіг. 43B показує спрямовану вгору силу, прикладену електричним виводом заземлення з боку пристрою. Фіг. 44 - графік, який показує інше відношення величини ковзання електричного виводу плати і кута нахилу плати; і Фіг. 45 - графік, який показує інше відношення спрямованої вгору сили, прикладеної електричним виводом заземлення з боку пристрою, і кута нахилу плати. Опис варіантів здійснення Щоб додатково роз'яснити конфігурації і операції винаходу, деякі варіанти здійснення винаходу описані нижче з посиланням на супровідні креслення. А. Перший варіант здійснення А-1. Загальна конфігурація системи постачання друкувальним матеріалом Фіг. 1 є виглядом в перспективі, який ілюструє конфігурацію системи 10 подачі друкувального матеріалу. На Фіг. 1 показані осі XYZ, перпендикулярні по відношенню одна до одної. Осі XYZ на Фіг. 1 відповідають осям XYZ на інших кресленнях. На подальших кресленнях осі XYZ показуються при необхідності. Система 10 подачі друкувального матеріалу включає в себе картриджі 20 і принтер 50, що служить як друкувальний пристрій. У системі 10 подачі друкувального матеріалу картриджі 20 з можливістю відділення приєднуються до тримача 60 принтера 50 користувачем. Кожний з картриджів 20 в системі 10 подачі друкувального матеріалу містить чорнило як друкувальний матеріал. Чорнило як друкувальний матеріал, що міститься в картриджі 20, подаються через структуру подачі чорнила і трубку подачі друкувального матеріалу (описана 15 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 пізніше) до головки 540. Відповідно до цього варіанту здійснення множина картриджів 20 з можливістю відділення приєднуються до тримача 60 принтера 50. Більш точно шість картриджів 20, що містять чорнило відповідно шести різних кольорів (тобто чорного, жовтого, пурпурового, світло-пурпурового, бірюзового і світло-бірюзового), приєднані до тримача 60. Фахівець в галузі техніки зрозуміє, що хоча опис посилається тут на чорнило, передбачається застосування будьякої речовини, яка може використовуватися для друку, як описано більш детально нижче в зв'язку з розкритим картриджем, комбінацією і/або системою подачі, і винахід не повинен бути обмежений таким чином. Відповідно до інших варіантів здійснення кількість картриджів, приєднаних до тримача 60, не обмежена шістьма, а може бути більше шести або менше шести. Відповідно до інших варіантів здійснення кількість різних кольорів чорнила не обмежена шістьма кольорами, а може бути більше шести або менше шести. Відповідно до інших варіантів здійснення два або більше картриджів 20, приєднані до тримача 60, можуть містити чорнило ідентичного кольору. Докладні структури картриджа 20 і тримача 60 будуть описані пізніше. Принтер 50 системи 10 подачі друкувального матеріалу, показаної на Фіг. 1, є компактним струминним принтером для персонального використання. Принтер 50 має контролер 510 і каретку 520, що включає в себе тримач 60, в доповнення до тримача 60. Каретка 520 також включає в себе головку 540. Принтер 50 подає чорнило з картриджа 20, приєднаного до тримача 60, через трубку подачі друкувального матеріалу (описана пізніше) до головки 540 і викидає чорнило з головки 540 на друкарський носій 90, такий як друкований аркуш або наклейка, щоб надрукувати різні дані, такі як рядка символів, цифри і зображення, на друкарському носії 90. Хоча винахід описаний з точки зору струминного принтера, фахівець в галузі техніки зрозуміє застосовність винаходу до принтерів і систем подачі друкувального матеріалу інших типів, як описано більш детально нижче, і винахід не повинен бути обмежений таким чином. Контролер 510 принтера 50 служить для керування операціями відповідних частин принтера 50. Каретка 520 принтера 50 виконана з можливістю взаємно переміщувати головку 540 вздовж друкарського носія 90. Головка 540 принтера 50 має механізм викиду чорнила, виконаний з можливістю викидати чорнило з картриджа 20, приєднаного до тримача 60, на друкарський носій 90. Контролер 510 і каретка 520 електрично з'єднані через гнучкий кабель 517. Механізм викиду чорнила головки 540 керується за допомогою керуючих сигналів від контролера 510. Відповідно до цього варіанту здійснення каретка 520 має головку 540 і тримач 60. Принтер 50 цього типу, що має картриджі 20, приєднані до тримача 60 на каретці 520, яка служить для переміщення головки 540, називають принтером "з картриджем на каретці". Відповідно до іншого варіанту здійснення стаціонарний тримач 60 може бути розміщений в позиції, відмінній від каретки 520, і чорнило може подаватися з кожного з картриджів 20, приєднаних до стаціонарного тримача 60, до головки 540 каретки 520 через гнучку трубку. Принтер цього типу називають принтером "з картриджем поза кареткою". Відповідно до цього варіанту здійснення принтер 50 має механізм переміщення в основному напрямку і механізм переміщення в додатковому напрямку для переміщення каретки 520 і друкарського носія 90 один відносно одного і реалізації друку на друкарському носії 90. Механізм переміщення в основному напрямку принтера 50 включає в себе двигун 522 каретки і привідний ремінь 524 і служить для передачі енергії двигуна 522 каретки каретці 520 за допомогою привідного ременя 524, щоб переміщувати каретку 520 назад і уперед в основному напрямку. Механізм переміщення в додатковому напрямку принтера 50 включає в себе двигун 532 подачі і валик 534 і служить для передачі енергії двигуна 532 подачі валику 534, щоб подавати друкарський носій 90 в додатковому напрямку, перпендикулярному по відношенню до основного напрямку. Двигун 522 каретки механізму переміщення в основному напрямку і двигун 532 подачі механізму переміщення в додатковому напрямку керуються за допомогою керуючих сигналів від контролера 510. Відповідно до цього варіанту здійснення, коли система 10 подачі друкувального матеріалу знаходиться в орієнтації, типовій для використання, вісь X представляє вісь вздовж додаткового напрямку (напрямок уперед-назад), в якому подається друкарський носій 90. Вісь Y представляє вісь вздовж основного напрямку (напрямок ліворуч-праворуч або в сторони, коли на систему 10 дивляться спереду), в якому каретка 520 переміщається туди і назад. Вісь Z представляє вісь в напрямку сили тяжіння (вертикальний напрямок). Стан використання системи 10 подачі друкувального матеріалу означає стан системи 10 подачі друкувального матеріалу, вміщеної на горизонтальну площину. У цьому варіанті здійснення горизонтальна площина являє собою площину, паралельну по відношенню до осі X і осі Y, тобто площина XY. 16 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 Відповідно до цього варіанту здійснення, напрямок осі +X представляє додатковий напрямок переміщення (прямий напрямок), напрямок осі -X представляє зворотний по відношенню до нього напрямок (зворотний напрямок), напрямок осі +Z представляє напрямок, що йде від нижньої частини до верхньої частини системи 10 подачі друкувального матеріалу в напрямку, зворотному відносно напрямку сили тяжіння (напрямок вгору), і напрямок осі -Z представляє напрямок, зворотний відносно напрямку осі +Z, тобто напрямок сили тяжіння (напрямок вниз). У цьому варіанті здійснення сторона напрямку осі +X (передня сторона) є передньою поверхнею системи 10 подачі друкувального матеріалу. Відповідно до цього варіанту здійснення напрямок осі +Y представляє напрямок, що йде від поверхні правої сторони до поверхні лівої сторони системи 10 подачі друкувального матеріалу (напрямок ліворуч), і напрямок осі -Y представляє зворотний по відношенню до нього напрямок (напрямок праворуч). У цьому варіанті здійснення множина картриджів 20, приєднаних до тримача 60, вистроюються в напрямку вздовж осі Y (напрямок ліворуч-праворуч або в сторони), який називається "напрямком осі Y". Аналогічним чином напрямок вздовж осі X (напрямок уперед-назад) і напрямок вздовж осі Z (вертикальний напрямок) називаються "напрямком осі X" і "напрямком осі Z". А-2. Структура для приєднання картриджа 20 до тримача 60 Фіг. 2 і 3 є видами в перспективі, які ілюструють тримач 60 з приєднаним до нього картриджем 20. Фіг. 4 є виглядом зверху, який ілюструє тримач 60 з приєднаним до нього картриджем 20. У стані, проілюстрованому на Фіг. 2-4, один картридж 20 належно приєднаний в наміченій позиції приєднання тримача 60. Стан "належно приєднаний в наміченій позиції приєднання" і позиція "встановлення" означають, що картридж 20 приєднаний або, інакше кажучи, встановлений таким чином, що електричні виводи з боку картриджа розташовані в контакті з відповідними електричними виводами з боку пристрою, включеними в контактний механізм принтера 50 (описаний пізніше). Як показано на Фіг. 2 і 3, тримач 60 принтера 50 має п'ять елементів 601, 603, 604, 605 і 606 стінок. Поглиблення, сформоване цими п'ятьма елементами стінок, служить як камера картриджа або структура 602 встановлення картриджа. Камера 602 картриджа розділена розділювальними стінками 607 на множину слотів (просторів для встановлення) для прийому відповідних картриджів 20. Розділювальні стінки 607 служать як напрямні для вставлення картриджів 20 у відповідні слоти, але можуть бути опущені у відповідному випадку. Кожний слот має трубку 640 подачі друкувального матеріалу, контактний механізм 70, важіль 80, другий обмежувальний елемент 620 з боку пристрою і виступ 636, що служить як третій обмежувальний елемент з боку пристрою. Одна бічна поверхня (поверхня сторони напрямку осі +Z, верхня поверхня) кожного слота відкрита, і картридж 20 приєднується і від'єднується від тримача 60 через цю відкриту бічну поверхню (відкрита верхня поверхня). Картридж 20 приєднується до тримача 60 в такому стані, що картридж 20 блокується важелем 80 і другим обмежувальним елементом 620 з боку пристрою, і що структура подачі чорнила (описана пізніше) з'єднується з трубкою подачі друкувального матеріалу 640. Цей стан називається "приєднаним станом картриджа 20 до тримача 60", просто "приєднаним" станом або як альтернатива "встановленим" станом. З'єднання трубки 640 подачі друкувального матеріалу зі структурою подачі чорнила картриджа 20 дає можливість чорнилу як друкувальному матеріалу, що міститься в картриджі 20, бути поданим до головки 540 (Фіг. 1). Трубка 640 подачі друкувального матеріалу має периферійний кінець 642 (який також називається "з'єднувальним кінцем"), розташований на стороні напрямку осі +Z, і базовий кінець 645, розташований на стороні напрямку осі -Z. Базовий кінець 645 забезпечений на елементі 601 нижньої стінки, і периферійний кінець 642 з'єднується зі структурою подачі чорнила картриджа 20. Трубка 640 подачі друкувального матеріалу має центральну вісь С, паралельну осі Z. Напрямок, що йде від базового кінця 645 до периферійного кінця 642 вздовж центральної осі С, є напрямком осі +Z. Як показано на Фіг. 2, пружний елемент 648 забезпечений навколо трубки 640 подачі друкувального матеріалу, щоб герметизувати оточення структури подачі чорнила картриджа 20 в приєднаному стані для запобігання витоку чорнила зі структури подачі чорнила в оточення. У приєднаному стані пружний елемент 648 прикладає притискну силу, що включає в себе компонент напрямку осі +Z, до картриджа 20. У приєднаному (встановленому) стані електричне з'єднання між електричними виводами, забезпеченими на друкарській платі (описані пізніше) картриджа 20, і електричним виводами контактного механізму 70 в кожному слоті тримача 60 дає можливість передачі різної інформації між картриджем 20 і принтером 50. Фіг. 5 є виглядом в розрізі, виконаному по лінії F4-F4 на Фіг. 4. Виступ 636 опущений з ілюстрації. Трубка 640 подачі друкувального матеріалу принтера 50 з'єднана зі структурою 280 17 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 подачі чорнила картриджа 20 таким чином, щоб чорнило подавалося з картриджа 20 до головки 540 (Фіг. 1) через шлях 282 потоку друкувального матеріалу. Відповідно до цього варіанту здійснення пористий фільтр 644, який служить для фільтрації чорнила, що подається з картриджа 20, забезпечений на периферійному кінці 642 трубки 640 подачі друкувального матеріалу. Пористий фільтр 644 може бути зроблений, наприклад, з решітки з нержавіючої сталі або тканого полотна з нержавіючої сталі. Відповідно до іншого варіанту здійснення пористий фільтр може бути не розташований на периферійному кінці 642 трубки 640 подачі друкувального матеріалу. Контактний механізм 70 принтера 50 розташований на стороні напрямку осі +X трубки 640 подачі друкувального матеріалу і виконаний з можливістю електрично з'єднуватися з електричними виводами, забезпеченими на друкарській платі 40 картриджа 20. У приєднаному стані картриджа 20 притискна сила Pt, що включає в себе компонент вектора в напрямку осі +Z, прикладається від електричних виводів контактного механізму 70 до друкарської плати 40. У приєднаному стані картриджа 20 притискна сила Ps в напрямку осі +Z прикладається від пружного елемента 648 до структури 280 подачі чорнила. Важіль 80, що використовується для приєднання і від'єднання картриджа 20, має операційний елемент 830 на кінці напрямку осі +Z і секцію 810 зчеплення на кінці напрямку осі Z. Перший обмежувальний елемент з боку пристрою або секція 810 зчеплення (більш визначено її перша блокуюча поверхня з боку пристрою, описана пізніше) виконані з можливістю зчіплюватися з першою обмежувальною секцією 210 з боку картриджа в першій позиції 810L блокування в приєднаному стані. Перша позиція 810L блокування розташована на стороні напрямку осі +Z і на стороні напрямку осі +X контакту між електричними виводами, забезпеченими на друкарській платі 40 і контактному механізмі 70. Секція 810 зчеплення зчіплюється з першою обмежувальною секцією 210 з боку картриджа для обмеження руху картриджа 20 в напрямку осі +Z. Важіль 80 обертається навколо осі 800c в позиції між операційним елементом 830 і секцією 810 зчеплення. Вісь 800c обертання важеля 80 розташована на стороні напрямку осі +Z і на стороні напрямку осі +X першої позиції 810L блокування. Користувач використовує операційний елемент 830 важеля 80, щоб видалити картридж 20 з тримача 60. Для видалення картриджа 20 користувач натискає на операційний елемент 830 в напрямку осі -X. Це натиснення застосовує силу Pr (яка називається "діючою силою Pr") з боку напрямку осі +X у бік напрямку осі -X, до операційного елемента 830. Ця операційна сила Pr повертає важіль 80 навколо осі 800c і переміщує секцію 810 зчеплення в напрямок осі +X від першої позиції 810L блокування. Це вивільняє зчеплення першої обмежувальної секції з боку картриджа 210 з секцією 810 зчеплення і дозволяє видалити картридж 20 з тримача 60. Другий обмежувальний елемент 620 з боку пристрою забезпечений на елементі 604 бічної стінки і виконаний з можливістю зчіплюватися з другою обмежувальною секцією 220 з боку картриджа у другій позиції 620L блокування. Відповідно до цього варіанту здійснення другий обмежувальний елемент 620 з боку пристрою являє собою крізний отвір, сформований в елементі 604 бічної стінки тримача 60. Друга позиція 620L блокування розташована на стороні напрямку осі +Z і на стороні напрямку осі -X трубки 640 подачі друкувального матеріалу. Другий обмежувальний елемент 620 з боку пристрою зчіплюється з другою обмежувальною секцією 220 з боку картриджа (яка також може згадуватися як другий обмежувальний елемент 220) для обмеження руху картриджа 20 в напрямку осі +Z. Як описано вище, рух картриджа 20 в напрямку осі +Z обмежений і його кінцем в напрямку осі +X, і його кінцем в напрямку осі -X в приєднаному стані. Друга позиція 620L блокування, в якій друга обмежувальна секція 220 з боку картриджа знаходиться в контакті з другим обмежувальним елементом 620 з боку пристрою, служить точкою повороту, навколо якої картридж 20 повертається, щоб приєднатися і від'єднатися від тримача 60. Іншими словами, картридж 20 повертається навколо другої позиції 620L блокування вздовж площини, паралельної осі Z і осі X, приєднання або від'єднання. Другий обмежувальний елемент 220 з боку картриджа і другий обмежувальний елемент 620 з боку пристрою відповідно служать точкою центра обертання картриджа 20 для приєднання або від'єднання картриджа 20. Приєднання картриджа 20 до тримача 60 і від'єднання картриджа 20 від тримача 60 будуть детально описані пізніше. Як показано на Фіг. 5, в приєднаному стані перша позиція 810L блокування розташована на стороні напрямку осі -Z на відстані Dz від другої позиції 620L блокування. Це зменшує можливість, що перша обмежувальна секція з боку картриджа 210 відчіплюється від секції 810 зчеплення за допомогою притискних сил Ps і Pt, прикладених від тримача 60 до картриджа 20. Таким чином, картриджі 20 можуть стійко утримуватися в наміченій позиції приєднання. 18 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 6A і 6B ілюструють силу, прикладену від картриджа 20 до важеля 80 в першій позиції 810L блокування. У стані, показаному на Фіг. 6A, коли перша позиція 810L блокування розташована на стороні напрямку осі -Z другої позиції 620L блокування, сила F1 прикладена від картриджа 20 до важеля 80 в першій позиції 810L блокування. У стані, показаному на Фіг. 6B, коли перша позиція 810L блокування розташована на стороні напрямку осі +Z другої позиції 620L блокування, сила F2 прикладена від картриджа 20 до важеля 80 в першій позиції 810L блокування. Сила F1, показана на Фіг. 6A, має таку ж величину, як сила F2, показана на Фіг. 6B. Фіг. 6A і 6B схематично показують позиційні відношення першої позиції 810L блокування, другої позиції 620L блокування і осі 800c обертання (яка також називається "центром 800c обертання") одна відносно одної на осі X і на осі Z. Відмінність між двома позиційними відношеннями, показаними на Фіг. 6A і 6B, являє собою відмінність другої позиції 620L блокування на осі Z. Дуга RT1, показана на Фіг. 6A і 6B, показує місцеположення обертання першої позиції 810L блокування навколо осі 800c обертання. Дуга RT2, показана на Фіг. 6A і 6B, показує місцеположення обертання першої позиції 810L блокування навколо другої позиції 620L блокування. У прикладі, проілюстрованому на Фіг. 6A, перша позиція 810L блокування розташована на стороні напрямку осі -Z другої позиції 620L блокування, таким чином, сила F1, яка прикладена в дотичному напрямку дуги RT2 в першій позиції 810L блокування, має векторний компонент напрямку осі +X і векторний компонент напрямку осі +Z. Сила F1 відповідно розкладається на векторний компонент F1t в дотичному напрямку дуги RT1 і векторний компонент F1r в радіальному напрямку дуги RT1. У прикладі, проілюстрованому на Фіг. 6B, перша позиція 810L блокування розташована на стороні напрямку осі +Z другої позиції 620L блокування, таким чином, сила F2, яка прикладена в дотичному напрямку дуги RT2 в першій позиції 810L блокування, має векторний компонент напрямку осі -X і векторний компонент напрямку осі +Z. Сила F2 відповідно розкладається на векторний компонент F2t в дотичному напрямку дуги RT1 і векторний компонент F2r в радіальному напрямку дуги RT1. Як добре зрозуміло з порівняння між Фіг. 6A і 6B, коли величина сили F1 дорівнює величині сили F2 (F1=F2), позиційні відношення першої позиції 810L блокування, другої позиції 620L блокування і осі 800c обертання одна відносно одної приводять до відношення "F1tF2r" для векторного компонента в радіальному напрямку дуги RT1. У порівнянні зі станом, проілюстрованим на Фіг. 6B, стан на Фіг. 6A має більший компонент вектора сили від картриджа 20 до осі 800c обертання важеля 80 і менший компонент вектора сили в напрямку, який повертає важіль 80 за годинниковою стрілкою, тобто при розгляді від напрямку осі +Y, навколо осі 800c обертання. Іншими словами, місцеположення першої позиції 810L блокування на стороні напрямку осі -Z другої позиції 620L блокування ефективніше зменшує можливість того, що перша обмежувальна секція з боку картриджа 210 відчіплюється від секції 810 зчеплення в порівнянні з місцеположенням першої позиції 810L блокування на стороні напрямку осі +Z другої позиції 620L блокування. У будь-якому стані ніяка сила не діє в напрямку осі +X, щоб вивільнити зчеплення в першій позиції 810L блокування, таким чином, обидва стани надають перевагу в скороченні можливості, що перша обмежувальна секція з боку картриджа 210 від'єднається від секції 810 зчеплення. А-3. Докладна структура картриджа Фіг. 7 є виглядом в перспективі, який ілюструє структуру картриджа 20, як один приклад відповідно до одного варіанту здійснення винаходу. Фіг. 8 є виглядом знизу картриджа 20. Фіг. 9 є виглядом в розрізі, виконаному по лінії F8-F8 на Фіг. 8. Фіг. 10A і 10B ілюструють докладну структуру друкарської плати 40. Фіг. 10A є виглядом друкарської плати 40 у напрямку, позначеному стрілкою F9 на Фіг. 9, і Фіг. 10B є виглядом друкарської плати 40 у напрямку по стрілці F10 на Фіг. 10A. Відповідно до цього варіанту здійснення вісь X, вісь Y і вісь Z представляють осі на картриджі 20 в приєднаному стані. Сторона напрямку осі +X в приєднаному стані є передньою поверхнею картриджа 20. Площина Yc, показана на Фіг. 8, є площиною, яка проходить через центр ширини або довжину напрямку осі Y картриджа 20 і паралельна осі Z і осі X (тобто площини ZX). Площина CX, показана на Фіг. 8, є площиною, яка проходить через центральну вісь С і паралельна осі Z і осі X (тобто площини ZX). Як показано на Фіг. 7, картридж 20 включає в себе камеру 200 для чорнила, що містить чорнило, корпус 22, структуру 280 подачі чорнила, друкарську плату 40 і першу обмежувальну секцію 210 з боку картриджа. Картридж 20 приєднується до тримача 60 в напрямку SD встановлення, який є напрямком осі -Z (напрямок вертикально вниз у варіанті здійснення). Спеціальна орієнтація або положення картриджа 20 є звичайно не постійними під час фактичної 19 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 вставки картриджа 20 в тримач 60. У ході приєднання картриджа 20 до тримача 60 картридж 20 може бути нахилений відносно осі Z. Однак в стані безпосередньо перед приєднанням і в приєднаному стані структура 280 подачі чорнила приймає трубку 640 подачі друкувального матеріалу, яка має центральну вісь С, паралельну осі Z, і, таким чином, спеціальна орієнтація картриджа 20 обмежена трубкою 640 подачі друкувального матеріалу і значною мірою вирівняна в напрямку осі Z. Тому і оскільки загальний напрямок переміщення картриджа 20, що встановлюється в тримач 60, знаходиться в напрямку осі -Z, напрямок осі -Z можна розглядати як напрямок встановлення картриджа 20. З тих же самих причин напрямок осі +Z можна розглядати як напрямок RD видалення (Фіг. 9), в якому картридж 20 видаляється з тримача 60. Оскільки напрямок осі -Z і напрямок осі +Z є протилежними напрямками, напрямок SD встановлення і напрямок RD видалення можна вважати протилежними напрямками. Корпус 22 (який також називається "корпусом 22 картриджа") визначає внутрішній простір, що включає в себе камеру 200 для чорнила картриджа 20. Корпус 22 також формує щонайменше частину зовнішніх поверхонь стінок картриджа 20 і може бути зроблений з синтетичної пластмаси, такої як поліпропілен (PP). Картридж 20 має форму прямокутної призми, що має конгруентні бічні поверхні, або приблизно форму прямокутного паралелепіпеда. Частина корпусу 22 може бути зроблена з плівки на основі смоли. Картридж 20 має довжину (довжина напрямку осі X), ширину (довжина напрямку осі Y) і висоту (довжина напрямку осі Z), причому довжина, висота і ширина зменшуються в цьому порядку. Однак відношення величини довжини, ширини і висот картриджа 20 не обмежене цим порядком, але може бути визначене довільно; наприклад, висота, довжина і ширина можуть зменшуватися в такому порядку або висота, довжина і ширина можуть дорівнювати одна одній. Корпус 22 картриджа 20 включає в себе першу стінку або нижню частину 201, другу стінку або верхню частину 202, третю стінку або передню частину 203, четверту стінку або задню частину 204, п'яту стінку 205, шосту стінку 206 і з'єднувальні стінки 209. З'єднувальні стінки 209 включають в себе сьому стінку 207 і восьму стінку 208 (Фіг. 9). З першої по восьму стінки 201208 визначають внутрішній простір, що включає в себе камеру 200 для чорнила картриджа 20. У описі нижче номери 201-208, присвоєні з першої по восьму стінкам, також використовуються для представлення зовнішніх поверхонь стінок, що складають корпус 22 картриджа 20 (тобто з першої по восьму поверхонь 201-208). Зовнішні поверхні (з першої по восьму поверхні) 201-208 з першої по восьму стінок є значною мірою площинами. "Значною мірою площина" означає не тільки абсолютно плоску поверхню, але може включати в себе площину, що має часткову невелику нерівність. Іншими словами, "значною мірою площина" включає в себе площину, яка має часткову невелику нерівність, але все ще може бути розпізнана як поверхня або стінка корпусу 22 картриджа 20. З першої по восьму поверхні 201-208 мають форму прямокутників в планарному вигляді. Перша поверхня (перша стінка) 201, друга поверхня (друга стіна) 202, третя поверхня (третя стінка) 203, четверта поверхня (четверта стінка) 204, п'ята поверхня (п'ята стінка) 205 і шоста поверхня (шоста стінка) 206 також називаються нижньою поверхнею (нижньою стінкою) 201, верхньою поверхнею (верхньою стінкою) 202, передньою поверхнею (передньою стінкою) 203, задньою поверхнею (задньою стінкою) 204, лівою поверхнею (лівою стінкою) 205 і правою поверхнею (правою стінкою) 206 відповідно. Зовнішні поверхні стінок також можуть стосуватися передньої частини 203, задньої частини 204, верхньої частини 202 і нижньої частини 201 або з першої по четверту поверхонь, причому перша поверхня стосується передньої частини 203, друга поверхня стосується задньої частини 204, третя поверхня стосується верхньої частини 202, і четверта поверхня стосується нижньої частини 201. Перша поверхня 201 і друга поверхня 202 розташовані одна навпроти одної в напрямку осі Z. Перша поверхня 201 розташована на стороні напрямку осі -Z, в той час як друга поверхня 202 розташована на стороні напрямку осі +Z. Третя поверхня 203 і четверта поверхня 204 розташовані одна навпроти одної в напрямку осі X. Третя поверхня 203 розташована на стороні напрямку осі +X, в той час як четверта поверхня 204 розташована на стороні напрямку осі -X. П'ята поверхня 205 і шоста поверхня 206 розташовані одна навпроти одної в напрямку осі Y. П'ята поверхня 205 розташована на стороні напрямку осі +Y, в той час як шоста поверхня 206 розташована на стороні напрямку осі -Y. Відповідно до цього варіанту здійснення перша поверхня 201, розташована на стороні напрямку осі -Z, формує нижню поверхню в приєднаному стані. Перша поверхня 201 є плоскою XY, паралельною осі X і осі Y і перпендикулярною осі Z. Перша поверхня 201 є горизонтальною поверхнею в приєднаному стані. Друга поверхня 202, розташована на стороні напрямку осі +Z, формує верхню поверхню в приєднаному стані. Друга поверхня 202 розташована навпроти першої поверхні 201 і 20 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 паралельна першій поверхні 201. Друга поверхня 202 є площиною (площиною XY), паралельною осі X і осі Y і перпендикулярною осі Z. Друга поверхня 202 є горизонтальною поверхнею в приєднаному стані. Третя поверхня 203, розташована на стороні напрямку осі +X, формує бічну поверхню в приєднаному стані. Третя поверхня 203 перпендикулярна першій поверхні 201 і другій поверхні 202 і є площиною (площиною YZ), паралельною осі Y і осі Z і перпендикулярною осі X. Із сторін третьої поверхні 203 сторона 290, розташована на самому краю напрямку осі -Z, називається "першою стороною 290", і сторона 291, розташована на самому краю напрямку осі +Z, називається "другою стороною 291". У цьому описі вираз "дві поверхні перетинають одна одну" означає не тільки стан, в якому дві поверхні фактично перетинають одна одну, але також і стан, в якому продовження однієї поверхні перетинає іншу поверхню, і стан, в якому продовження двох поверхонь перетинають одна одну. Четверта поверхня 204, розташована на стороні напрямку осі -X, формує бічну поверхню в приєднаному або встановленому стані. Четверта поверхня 204 перпендикулярна першій поверхні 201 і другій поверхні 202. Четверта поверхня 204 паралельна третій поверхні 203. Четверта поверхня 204 є площиною (площиною YZ), паралельною осі Y і осі Z і перпендикулярною осі X. П'ята поверхня 205, розташована на стороні напрямку осі +Y, і шоста поверхня 206, розташована на стороні напрямку осі -Y, формує бічні поверхні в приєднаному стані. П'ята поверхня 205 і шоста поверхня 206 перпендикулярні поверхням 201-204 з першої по четверту. П'ята поверхня 205 і шоста поверхня 206 є площинами (площинами XZ), паралельними осі X і осі Z і перпендикулярними осі Y. Шоста поверхня 206 паралельна п'ятій поверхні 205. Як показано на Фіг. 9, з'єднувальні поверхні 209 з'єднують першу поверхню 201 з третьою поверхнею 203. Сьома поверхня 207 з'єднувальної поверхні 209 перпендикулярна по відношенню до першої поверхні 201 і є площиною (площиною YZ), паралельною осі Y і осі Z. Сьома поверхня 207 розташована вертикально відносно першої поверхні 201 і також може називатися "уступом". Іншими словами, сьома поверхня 207 простягається в напрямку осі +Z від першої поверхні 201. Сьома поверхня 207 розташована на стороні напрямку осі -X і на стороні напрямку осі -Z восьмої поверхні 208. Восьма поверхня 208 з'єднує сьому поверхню 207 з третьою поверхнею 203. Восьма поверхня 208 є похилою поверхнею, нахиленою в напрямку, що включає в себе векторний компонент напрямку осі +X і векторний компонент напрямку осі -Z. Восьма поверхня 208 нахилена до першої поверхні 201 і третьої поверхні 203. Восьма поверхня 208 перпендикулярна п'ятій поверхні 205 і шостій поверхні 206. Іншими словами, восьма поверхня 208 нахилена відносно площини XY і площини YZ і перпендикулярна площині XZ. Восьма поверхня 208 має елемент 208T монтажу плати, який виступає назовні з восьмої поверхні 208. Відношення поверхонь 201-206 з першої по шосту вказують, що напрямок, в якому повернені перша поверхня 201 і друга поверхня 202, є напрямком осі Z, напрямок, в якому повернені третя поверхня 203 і четверта поверхня 204, є напрямком осі X, і напрямок, в якому повернені п'ята поверхня 205 і шоста поверхня 206, є напрямком осі Y. Як показано на Фіг. 7, друкарська плата 40 переважно встановлена на елементі 208T монтажу плати восьмої поверхні 208. Друкарська плата 40 має несучу структуру 408 для електричних виводів, яка нахилена в напрямку, що включає в себе векторний компонент напрямку осі +X і векторний компонент напрямку осі -Z, як восьму поверхню 208. У цьому варіанті здійснення гранична структура перенесення 408 містить поверхню друкарської плати 40. Несуча структура 408 для електричних виводів нахилена до першої поверхні 201 і третьої поверхні 203. Несуча структура 408 для електричних виводів перпендикулярна п'ятій поверхні 205 і шостій поверхні 206. Іншими словами, несуча структура 408 для електричних виводів нахилена до площини XY і площини YZ і перпендикулярна площині XZ. Несуча структура 408 для електричних виводів також називається "похилою несучою структурою для електричних виводів" або "похилою поверхнею". Також в даному варіанті здійснення поверхня друкарської плати 40 може розглядатися як "похила поверхня". Несуча структура 408 для електричних виводів має електричні виводи з боку картриджа 400, які знаходяться в контакті з електричними виводами з боку пристрою контактного механізму 70 (Фіг. 2). Кут нахилу переважно становить від 0 градусів до 90 градусів, більш переважно - від 20 градусів до 50 градусів і найбільш переважно - приблизно від 25 градусів до 40 градусів. Фіг. 42A і 42B показують залежність величини ковзання електричного виводу на друкарській платі 40 по електричному виводу з боку пристрою від кута нахилу phi друкарської плати 40. Кут нахилу phi друкарської плати 40 являє собою кут між площиною 110p, який простягається від ведучого краю напрямку встановлення структури 280 подачі чорнила, і площиною, в якій 21 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 розміщені електричні виводи 400 друкарської плати 40. Площина, задана електричними виводами 400, не є ні перпендикулярною, ні паралельною відносно площини 110p. Кут нахилу phi звичайно є гострим кутом (менше 90 градусів). У цьому варіанті здійснення площина 110p, яка простягається від ведучого краю напрямку встановлення, паралельна нижній поверхні 201 картриджа 20. Крім того, площина, в якій розміщені електричні виводи 400, паралельна поверхні друкарської плати 40. Відповідно до цього в цьому варіанті здійснення кут нахилу phi дорівнює куту між нижньою поверхнею 201 картриджа 20 і поверхнею друкарської плати 40. У даному варіанті здійснення друкарська плата 40 має товщину приблизно 0,7 мм. Електричні виводи 400 мають товщину приблизно 5 мкм і забезпечені на друкарській платі 40. Товщина електричних виводів 400 є знехтувано малою, таким чином, поверхня друкарської плати 40, що включає в себе поверхню електричних виводів 400, значною мірою не має виступів. Таким чином, несуча структура 408 для електричних виводів, яка містить поверхню друкарської плати 40 в цьому варіанті здійснення, розташована значною мірою в межах електричного виводу (контактної частини) площини TP, яка буде описана пізніше. Навіть якби друкарська плата 40 була відсутня, була б лише нерівність, еквівалентна товщині електричних виводів 400. Таким чином, для простоти несуча структура 408 для електричних виводів може використовуватися взаємозамінно з "площиною, заданою електричними виводами" або "площиною електричних виводів". Коли контактна частина cp електричних виводів 431-439 приводиться в з'єднання з несучою структурою 408 для електричних виводів, також може використовуватися взаємозаміно термін "площина, задана контактними частинами" або "площина контактної частини". У ході приєднання або встановлення картриджа 20, як показано на Фіг. 24-27, передня поверхня 203 (перша поверхня) картриджа 20 йде вниз з невеликим обертанням задньої поверхні 204 (другої поверхні) картриджа 20. У цьому процесі друкарська плата 40 дещо обертається і входить в контакт з елементами 731-739 формування контакту з боку пристрою (електричними виводами з боку пристрою) на основі 709 електричних виводів таким чином, що відповідні електричні виводи 431-439 з боку картриджа ковзають по елементах 731-739 формування контакту з боку пристрою. Ковзання електричного виводу на друкарській платі 40 по відповідному електричному виводу з боку пристрою належно видаляє пил або оксидне покриття на поверхні електричного виводу на друкарській платі 40 для поліпшення електропровідності (електричного з'єднання). Графік на Фіг. 42A показує довжину ковзання (величину ковзання) електричного виводу на друкарській платі 40 по відповідних елементах формування контакту з боку пристрою як ординату і кут нахилу phi плати як абсцису. Обчислення основане на припущенні, що відстань L0 в напрямку X від другої поверхні (задньої поверхні) 204 картриджа 20 до контактної частини електричного виводу 437 заземлення, який входить в контакт з відповідним електричним виводом 737 заземлення з боку пристрою, становить 63 мм. У загальному випадку більший кут нахилу phi плати примушує поверхню плати наближатися до вертикальної площини і збільшує величину ковзання. Щоб достатнім чином видалити пил або оксидне покриття на поверхні електричного виводу на друкарській платі 40, величина ковзання переважно становить не менше 1 мм. Відповідно до графіка на Фіг. 42A кут нахилу phi плати переважно становить не менше 25 градусів, щоб гарантувати величину ковзання не меншу 1 мм. Фіг. 43A показує відношення спрямованої вгору сили F електричного виводу 737 заземлення з боку пристрою до кута нахилу phi плати з урахуванням запобігання половинній вставці картриджа. Обчислення на Фіг. 43A також основане на припущенні, що відстань L0 дорівнює 63 мм, як і для обчислення на Фіг. 42A. Передбачається, що вага картриджа (в тому числі вага чорнила) становить 30 грамів. Це значення являє собою стандартну вагу картриджа для струминних друкувальних пристроїв для домашнього використання. "Половинна вставка картриджа" означає стан, коли секція 810 зчеплення важеля 80 розташована тільки біля пружного елемента 682, як показано на Фіг. 25, тобто стан відразу перед повним зчепленням. Цей стан половинної вставки також називається "половинним зчепленням". У цьому стані половинного зчеплення тільки електричний вивід 737 заземлення з боку пристрою з множини елементів 731-739 формування контакту з боку пристрою прикладає спрямовану вгору силу до друкарської плати 40. Потрібно зазначити, що в друкувальному пристрої, показаному на Фіг. 1, тримач 60 не має покриття. Коли користувач прибирає руку в цьому стані половинного зчеплення, картридж 20 може залишитися в цьому стані половинного зчеплення. Графік на Фіг. 43A показує результат обчислення спрямованої вгору сили електричного виводу 737 заземлення з боку пристрою для запобігання такій половинній вставці картриджа 20. Фіг. 43B показує відношення спрямованої вгору сили F до кута нахилу phi плати. Спрямована вгору сила електричного виводу 737 заземлення з боку пристрою являє собою векторний компонент напрямку +Z (векторний компонент напрямку вертикально вгору в цьому варіанті здійснення) сили, яка прикладається від електричного виводу 737 заземлення з боку 22 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 пристрою до друкарської плати 40 (і картриджу 20) в стані половинного зчеплення на Фіг. 26. Коли електричний вивід 437 заземлення друкарської плати 40 притискається до електричного виводу 737 заземлення з боку пристрою, притискна сила в перпендикулярному напрямку до поверхні друкарської плати 40 прикладається до електричного виводу 437 заземлення за допомогою сили пружності електричного виводу 737 заземлення з боку пристрою. Обчислення спрямованої вгору сили на Фіг. 43A основане на припущенні, що притискна сила F0 електричного виводу 737 заземлення з боку пристрою становить 0,2 Н в перпендикулярному напрямку до поверхні плати. Оскільки спрямована вгору сила F (=F0cos phi) являє собою векторний компонент напрямку +Z притискної сили F0, сила F=F0=0,2 Н тримає кут нахилу плати phi=0 градусів, як показано пунктирною лінією на Фіг. 43B. Спрямована вгору сила F змінюється згідно з кривою F=F0cos phi із зміною кута нахилу phi плати. Крива на Фіг. 43A являє собою криву F=F0cos phi. Зі збільшенням кута нахилу phi плати (при phi наближенні до 90 градусів) поверхня плати наближається до площини XZ і зменшує спрямовану вгору силу F. Спрямована вгору сила FB, що врівноважує картридж 20, що має відстань L0=63 мм і вагу 30 грамів, дорівнює приблизно 0,15 Н (позиція товстої горизонтальної лінії на Фіг. 43A). Це означає, що спрямована вгору сила, що становить не менше 0,15 Н, дозволяє виштовхнути картридж 20 вертикально вгору електричним виводом 737 заземлення з боку пристрою. Щоб гарантувати спрямовану вгору силу не менше 0,15 Н, кут нахилу phi плати переважно становить не більше 40 градусів, як зрозуміло з Фіг. 43A. Коли користувач прибирає руку в стані половинного зчеплення на Фіг. 26, картридж 20 може залишитися в стані половинного зчеплення. Однак якщо кут нахилу phi плати встановлений рівним не більше 40 градусів, як показано на Фіг. 43A, коли користувач прибирає руку в стані половинного зчеплення, електричний вивід 737 заземлення з боку пристрою натискає на передню поверхню 203 картриджа 20 в напрямку +Z (напрямок вгору). Це повністю відчіплює картридж від секції 810 зчеплення важеля 80 і забезпечує користувачеві можливість виявити невдале приєднання. З цієї точки зору переважно встановити кут нахилу phi плати не більше 40 градусів. Фіг. 44 і 45 показують характеристики картриджа, що має більший розмір в напрямку X, ніж розмір картриджа на Фіг. 42 і 43A. Беручи до уваги, що картридж, як передбачається, має відстань L0=63 мм на Фіг. 42 і 43A, передбачається, що відстань L0=80 мм на Фіг. 44 і 45. Обчислення спрямованої вгору сили на Фіг. 45 основане на припущенні, що F0=0,2 Н, і вага картриджа (в тому числі вага чорнила) становить 30 г, як в обчисленні на Фіг. 43A. Як зрозуміло з результату на Фіг. 44, як і результату на Фіг. 42A, щоб гарантувати величину ковзання не менше 1 мм, кут нахилу phi плати переважно становить не менше 25 градусів. Хоч відстань L0 становить 80 мм в обчисленні на Фіг. 45, що відповідає 63 мм в обчисленні на Фіг. 43A, спрямована вгору сила FB, що врівноважує картридж 20, що має вагу 30 грамів, майже дорівнює такій силі на Фіг. 43 і становить приблизно 0,15 Н (позиція товстої горизонтальної лінії на Фіг. 45). Як зрозуміло з результату на Фіг. 45, як і результату на Фіг. 43A, щоб запобігти половинному зчепленню картриджа, кут нахилу phi плати переважно становить не більше 40 градусів. Беручи до уваги характеристики на розглянуті вище Фіг. 42-45, переважно встановити кут нахилу phi плати рівним не менше ніж 25 градусам і не більше ніж 40 градусам. Збільшена притискна сила електричного виводу 737 заземлення з боку пристрою гарантує достатню, спрямовану вгору силу навіть при більшому куті нахилу phi плати. У цьому випадку переважно встановити притискну силу електричного виводу 737 заземлення з боку пристрою і кут нахилу phi плати рівними таким значенням, які дозволяють картриджу 20 бути виштовхненим вгору і перейти зі стану половинного зчеплення в стан роз'єднання за допомогою притискної сили електричного виводу 737 заземлення з боку пристрою, коли користувач прибирає руку від картриджа 20 в стані половинного зчеплення. Сьома поверхня 207 і несуча структура 408 для електричних виводів формують частину зовнішніх поверхонь картриджа 20. Зокрема, сьома поверхня 207 і несуча структура 408 для електричних виводів формує частину кутової секції 265, яка з'єднує першу поверхню 201 і третю поверхню 203, які формують частину зовнішніх поверхонь картриджа 20. Для кращого розуміння кутова секція 265 показана товстою лінією на Фіг. 9. Третя поверхня 203 і кутова секція 265 знаходяться навпроти першого елемента 603 бічної стінки з боку пристрою тримача 60 (Фіг. 14) в приєднаному стані картриджа 20 до тримача 60, як описано пізніше. Третя поверхня 203 і кутова секція 265, таким чином, називаються "першою протилежною поверхнею зовнішньої стінки". Четверта поверхня 204 знаходиться навпроти другого елемента 604 бічної стінки з боку пристрою тримача 60 (Фіг. 15) в приєднаному стані, як описано пізніше. Четверта поверхня 204, таким чином, називається "другою протилежною поверхнею зовнішньої стінки". 23 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на Фіг. 10A, друкарська плата 40 має поглиблення 401 на кінці напрямку осі +Z і отвір 402 на кінці напрямку осі -Z. Друкарська плата 40 прикріпляється до восьмої поверхні 208 картриджа 20 за допомогою поглиблення 401 і отвору 402. Відповідно до цього варіанту здійснення поглиблення 401 і отвір 402 забезпечені в позиціях, що перетинають площину Yc, що проходить через центр ширини (довжини напрямку осі Y) картриджа 20. Відповідно до іншого варіанту здійснення щонайменше один елемент з поглиблення 401 і отвору 402 може бути опущений на друкарській платі 40, і друкарська плата 40 може бути прикріплена до восьмої поверхні 208 за допомогою клею або защіпки (не показана), забезпеченої на восьмій поверхні 208. Як показано на Фіг. 10A і 10B, друкарська плата 40 включає в себе електричні виводи 400 з боку картриджа, забезпечені на несучій структурі 408 для електричних виводів, і блок 420 пам'яті, забезпечений на задній поверхні 409. Несуча структура 408 для електричних виводів і задня поверхня 409 є площинами. Частина або сторона плоскої несучої структури 408 для електричних виводів, розташована на самому краю напрямку осі +Z у встановленому стані друкарської плати 40 на картриджі 20, називається краєм 405 плати. Електричні виводи 400 з боку картриджа включають в себе дев'ять електричних виводів 431439. Блок 420 пам'яті зберігає інформацію відносно чорнила картриджа 20 (наприклад, кількість чорнила, що залишилося, і колір чорнила). Електричні виводи 400 з боку картриджа є електрично провідними і можуть бути з'єднані з електричним пристроєм, який є частиною картриджа 20. Тут електричний пристрій може стосуватися резистора, датчика або запам'ятовуючого пристрою або іншого пристрою, який виробляє електрику або живиться електрикою, як може зрозуміти фахівець в галузі техніки. Як показано на Фіг. 10A, всі дев'ять електричних виводів 431-439 з боку картриджа мають приблизно прямокутну форму і вистроєні в два ряди, які значною мірою перпендикулярні відносно напрямку SD встановлення. Значною мірою перпендикулярні ряди простягаються в напрямку ширини (в напрямку осі Y) картриджа 20. З двох рядів ряд, розташований позаду відносно напрямку SD встановлення, називається першим рядом R1 електричних виводів (нижня лінія R1), і ряд, розташований спереду відносно напрямку SD встановлення, називається другим рядом R2 електричних виводів (верхня лінія R2). Перший ряд R1 електричних виводів і другий ряд R2 електричних виводів мають різні позиції в напрямку осі Z. Зокрема, перший ряд R1 електричних виводів розташований на стороні напрямку осі -Z другого ряду R2 електричних виводів. Кожний з електричних виводів 431-439 має контактну частину cp в центрі, який знаходиться в контакті з контактним механізмом 70. Перший ряд R1 електричних виводів і другий ряд R2 електричних виводів можуть розглядатися як лінії, сформовані множиною контактних частин cp. Електричні виводи 431-439 можуть називатися наступними назвами, відповідними їх функціям або застосуванню. Для відмінності від електричних виводів на принтері 50 до кожної назви можуть бути додані слова "з боку картриджа". Наприклад, "електричний вивід 437 заземлення "може бути названий "електричним виводом 437 заземлення з боку картриджа". Перший ряд R1 електричних виводів (1) електричний вивід 435 виявлення приєднання (перший електричний вивід); (2) електричний вивід 436 живлення; (3) електричний вивід 437 заземлення; (4) електричний вивід 438 передачі даних; і (5) електричний вивід 439 виявлення приєднання (другий електричний вивід). Другий ряд R2 електричних виводів (6) електричний вивід 431 виявлення приєднання (третій електричний вивід); (7) електричний вивід 432 скидання; (8) електричний вивід 433 таймера; і (9) електричний вивід 434 виявлення приєднання (четвертий електричний вивід). Контактні частини cp електричних виводів 435-439 в першому ряду R1 електричних виводів і контактні частини cp електричних виводів 431-434 у другому ряду R2 електричних виводів розташовуються почергово або більш визначено зигзагоподібно. Чотири електричні виводи 431, 434, 435 і 439 виявлення приєднання використовуються для перевірки хорошого/поганого електричного контакту з відповідними електричними виводами з боку пристрою, забезпеченими в контактному механізмі 70, з тим щоб принтер 50 міг виявити, чи приєднаний картридж 20 належно в наміченій позиції приєднання тримача 60. Ці чотири електричні виводи 431, 434, 435 і 439 разом називаються "електричними виводами виявлення приєднання". Відповідно до цього варіанту здійснення чотири електричні виводи 431, 434, 435 і 439 з боку картриджа електрично з'єднані один з одним на друкарській платі 40. Коли картридж 24 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 20 приєднаний до тримача 60, ці електричні виводи 431, 434, 435 і 439 електрично з'єднані з лінією заземлення (не показана) на принтері 50 через електричний вивід 437 заземлення. Спосіб виявлення приєднання при використанні чотирьох електричних виводів 431, 434, 435 і 439 виявлення приєднання буде описаний пізніше. Інші п'ять електричних виводів 432, 433, 436, 437 і 438 з боку картриджа являють собою електричні виводи для блока 420 пам'яті. Ці п'ять електричних виводів 432, 433, 436, 437 і 438, таким чином, також називаються "електричними виводами пам'яті". Електричний вивід 432 скидання приймає сигнал скидання RST, який повинен бути поданий на блок 420 пам'яті. Електричний вивід 433 таймера приймає сигнал таймера SCK, який повинен бути поданий на блок 420 пам'яті. Електричний вивід 436 живлення приймає напругу джерела живлення VDD (наприклад, номінальну напругу 3,3 В), яка повинна бути подана на блок 420 пам'яті. Електричний вивід 437 заземлення приймає напругу заземлення VSS (0 В), яка повинна бути подана на блок 420 пам'яті. Електричний вивід 438 передачі даних приймає сигнал даних SDA, який повинен бути поданий на блок 420 пам'яті. Перший електричний вивід 435 як один з електричних виводів виявлення приєднання включає в себе першу зовнішню частину 435P, розташовану на самому краю напрямку осі +Y електричних виводів 400 з боку картриджа. Другий електричний вивід 439 як один з електричних виводів виявлення приєднання включає в себе другу зовнішню частину 439P, розташовану на самому краю напрямку осі -Y електричних виводів 400 з боку картриджа. Третій електричний вивід 431 як один з електричних виводів виявлення приєднання включає в себе третю зовнішню частину 431P, розташовану на самому краю напрямку осі +Y другої лінії R електричних виводів. Четвертий електричний вивід 434 як один з електричних виводів виявлення приєднання включає в себе четверту зовнішню частину 434P, розташовану на самому краю напрямку осі -Y другої лінії R електричних виводів. У цьому варіанті здійснення зовнішні частини 435P, 439P, 431P, 434P з першої по четверту є значною мірою прямими краями відповідних електричних виводів і простягаються значною мірою в напрямку осі Z, але це не повинно розглядатися як обмеження. Наприклад, краї можуть бути зігнені і можуть простягатися в напрямку, не паралельному напрямку осі Z, як показано для електричних виводів 431, 434 в прикладі на Фіг. 41A і 41B, і зовнішня частина електричного виводу як і раніше може розглядатися як найбільш віддалена частина краю в напрямку осі Y. Серед контактних частин cp електричних виводів з боку картриджа 400 електричний вивід 437 заземлення, що має контактну частину cp в центрі в напрямку осі Y, розміщений в позиції, що перетинає площину Yc, що проходить через центр ширини (довжини напрямку осі Y) картриджа 20. Контактні частини cp інших електричних виводів 431-436, 438 і 439 розміщені симетрично відносно лінії перетину площини Yc і електричного виводу 437 заземлення як осі. Електричний вивід 437 заземлення виконаний з можливістю знаходитися в контакті з контактним механізмом 70 перед іншими електричними виводами 431-436, 438 і 439 з боку картриджа в ході приєднання картриджа 20 до тримача 60. Притискна сила, спочатку прикладена від тримача 60 до друкарської плати 40, таким чином, формується значною мірою в центрі ширини або довжини напрямку осі Y картриджа 20 і до того, як картридж повністю встановлений, і після цього. Це запобігає дії притискної сили, прикладеної до друкарської плати 40, від нахилу картриджа 20 в напрямку осі Y і, таким чином, дає можливість приєднання картриджа 20 в наміченій позиції приєднання. Такий контакт електричного виводу 437 заземлення з контактним механізмом 70 тримача 60 перед іншими електричними виводами 431436, 438 і 439 з боку картриджа вигідним чином запобігає або зменшує викликані високою напругою проблеми і відмови за допомогою функції заземлення електричного виводу 437 заземлення, навіть коли до картриджа 20 прикладена непередбачено висока напруга. Відповідно до цього варіанту здійснення електричний вивід 437 заземлення сформований більш довгим вздовж напрямку осі Z, ніж інші електричні виводи 431-436, 438 і 439 з боку картриджа. Це гарантує контакт електричного виводу 437 заземлення з контактним механізмом 70 тримача 60. Відповідно до іншого варіанту здійснення всі електричні виводи 431-439 з боку картриджа на друкарській платі 40 можуть бути сформовані з однаковим розміром. Як показано на Фіг. 9, структура 280 подачі чорнила виступає в напрямку осі -Z з першої поверхні 201. Структура 280 подачі чорнила пов'язана з камерою 200 для чорнила через шлях 282 потоку друкувального матеріалу. Структура 280 подачі чорнила сполучена з трубкою 640 подачі друкувального матеріалу (Фіг. 5) принтера 50 для подачі чорнила, що міститься в камері 200 для чорнила, до головки 540 (Фіг. 1). Іншими словами, структура 280 подачі чорнила відкрита для зовнішньої сторони, щоб подавати чорнило, що містяться в камері 200 для чорнила, за межі картриджа 20. Як може бути видно на Фіг. 5A, структура 280 подачі чорнила не обов'язково повинна виступати з першої поверхні 201. Замість цього в одному варіанті 25 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 здійснення вона може знаходитися на одному рівні або значною мірою на одному рівні з першою поверхнею 201. У такому варіанті здійснення трубка 640 подачі друкувального матеріалу піднята таким чином, щоб знаходитися поблизу до першої поверхні, коли картридж 20 встановлений. Структура 280 подачі чорнила забезпечена в положенні ближче до четвертої поверхні 204, ніж третя поверхня 203, на першій поверхні 201. Відстань між зовнішньою поверхнею структури 280 подачі чорнила і третьою поверхнею 203 в напрямку осі X відповідно більша, ніж відстань між зовнішньою поверхнею структури 280 подачі чорнила і четвертою поверхнею 204. Структура 280 подачі чорнила має відкритий периферійний кінець. Поверхня на цьому відкритому периферійному кінці називається відкритою поверхнею 288 або, інакше, ведучим краєм напрямку встановлення і визначає горизонтальну площину в приєднаному стані. Таким чином, відкрита поверхня 288 є ведучим краєм (площина XY) картриджа в напрямку SD встановлення і визначає площину осей XY, яка паралельна осі X і осі Y. Пінопласт 284 розміщений в структурі 280 подачі чорнила на стороні напрямку осі +Z відкритої поверхні 288 або більш визначено в контакті зі шляхом 282 потоку друкувального матеріалу. Відповідно до цього варіанту здійснення перед відвантаженням картриджа 20 відкрита поверхня 288 структури 280 подачі чорнила запечатується за допомогою герметизуючого елемента (не показаний), такого якковпачок або плівка. Для приєднання картриджа 20 до тримача 60 герметизуючий елемент (не показаний) для запечатування відкритої поверхні 288 видаляється з картриджа 20. Відповідно до цього варіанту здійснення структура 280 подачі чорнила виступає в напрямку осі -Z з центром на центральній осі С трубки 640 подачі друкувального матеріалу. Відповідно до іншого варіанту здійснення центр структури 280 подачі чорнила може бути відхилений від центральної осі С трубки 640 подачі друкувального матеріалу. Відповідно до цього варіанту здійснення відкрита поверхня 288 структури 280 подачі чорнила, коли на неї дивляться від напрямку осі -Z, сформована корпусом з лінійною симетрією відносно осей, паралельних осі X і осі Y. Відповідно до іншого варіанту здійснення відкрита поверхня 288 структури 280 подачі чорнила може бути сформована асиметричним корпусом і може мати ведучий край напрямку встановлення, що визначає площину. Відкрита поверхня 288, що спостерігається від напрямку Z, має прямокутну форму зі скругленими кутами відповідно до цього варіанту здійснення, але може мати будь-яку іншу відповідну форму, наприклад, кола, еліпса, овалу, квадрата або прямокутника, відповідно до інших варіантів здійснення. Як показано на Фіг. 9A, площина BP являє собою площину, сформовану ведучим краєм напрямку встановлення відкритої поверхні 288 структури 280 подачі чорнила. Відстань А є відстанню між площиною BP і секцією 212 зчеплення першої обмежувальної секції 210. Відстань В є відстанню між площиною BP і секцією зчеплення другого обмежувального елемента 220. Відстань С є відстанню між площиною BP і центральною точкою повороту важеля 80 навколо осі 800c. Як може бути видно на Фіг. 9A, відстань В між площиною BP і секцією зчеплення другого обмежувального елемента 220 більша, ніж відстань А між площиною BP і секцією зчеплення 212 першої обмежувальної секції 210 при вимірюванні в перпендикулярному напрямку відносно площини BP. Відстань між площиною BP і секцією зчеплення 212 першої обмежувальної секції 210 менша, ніж відстань С між площиною BP і центральною точкою повороту важеля 80 навколо осі 800c при вимірюванні в перпендикулярному напрямку відносно площини BP. Крім того, як може бути видно на Фіг. 9A, площина TP являє собою площину, сформовану похилою несучою структурою 408 для електричних виводів, яка в цьому варіанті здійснення паралельна по відношенню до самої похилої несучої структури 408 для електричних виводів, і, таким чином, для простоти несуча структура 408 для електричних виводів може використовуватися для позначення площини TP. Площина TP не є ні паралельною, ні перпендикулярною відносно площини BP. Несуча структура 408 для електричних виводів має електричні виводи з боку картриджа 400, які знаходяться в контакті з електричними виводами з боку пристрою контактного механізму 70 (Фіг. 2). Як показано на Фіг. 7, перша обмежувальна секція 210 з боку картриджа забезпечена на третій поверхні 203. Перша обмежувальна секція 210 з боку картриджа розташована на стороні напрямку осі +Z і на стороні напрямку осі +X структури 280 подачі чорнила і друкарської плати 40. Перша обмежувальна секція 210 з боку картриджа блокується важелем 80 (Фіг. 2), з тим щоб обмежити рух картриджа 20 в приєднаному стані. Перша обмежувальна секція 210 з боку картриджа виконана як виступ, виступаючий в напрямку осі +X (назовні) від третьої поверхні 203. Перша обмежувальна секція 210 з боку картриджа розташована ближче до першої сторони 290, ніж до другої сторони 291, вздовж напрямку осі Z. Відповідно до цього варіанту здійснення 26 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 перша обмежувальна секція 210 з боку картриджа розташована в суміжній позиції з першою стороною 290. Перша обмежувальна секція 210 з боку картриджа включає в себе першу секцію 212, яка простягається в напрямку осі Y (напрямок ширини), другу секцію 214, яка простягається в напрямку осі +Z (напрямок вертикальний вгору) від першої секції 212, і третю секцію 215, яка простягається в напрямку осі -Z (напрямок вертикально вниз) від першої секції 212. Як описано вище, напрямок осі +Z (напрямок вертикальний вгору) звичайно є напрямком RD видалення і протилежним напрямку осі -Z (напрямок вертикально вниз), який звичайно є напрямком SD встановлення. Перша секція або секція 212 зчеплення взаємодіють з секцією 810 зчеплення важеля 80 для обмеження руху картриджа 20 в приєднаному стані. Друга секція 214 забезпечена для блокування першої секції 212 за допомогою очікуваної частини важеля 80 при приєднанні картриджа 20 до тримача 60. Перша секція 212 включає в себе першу поверхню 211 блокування з боку картриджа як першу прилеглу частину і другу поверхню 213 блокування з боку картриджа як другу прилеглу частину. Перша поверхня 211 блокування з боку картриджа повернена в напрямку осі +Z. Друга поверхня 213 блокування з боку картриджа повернена в напрямку осі +X. Третя секція 215 знаходиться в контакті з першою секцією 212 і першою стороною 290. Картридж 20 додатково включає в себе другу обмежувальну секцію 220 з боку картриджа, забезпечену на четвертій поверхні 204, виступ 260, забезпечений на третій поверхні 203, і третій обмежувальний елемент 250 з боку картриджа, забезпечений на сьомій поверхні 207. Друга обмежувальна секція 220 з боку картриджа виконана як виступ, виступаючий в напрямку осі -X від четвертої поверхні 204. Друга обмежувальна секція 220 з боку картриджа вставляється у другий обмежувальний елемент 620 з боку пристрою (Фіг. 3) в формі крізного отвору тримача 60. Користувач повертає картридж 20 навколо другої обмежувальної секції 220 з боку картриджа, вставленого у другий обмежувальний елемент 620 з боку пристрою (Фіг. 3) при приєднанні або від'єднанні картриджа 20 до тримача 60 або від тримача 60. Іншими словами, другий обмежувальний елемент 620 з боку пристрою служить напрямною для приєднання або від'єднання картриджа 20 до тримача 60 або від тримача 60. Це забезпечує можливість приєднання і від'єднання картриджа 20 до тримача 60 і від тримача 60. У приєднаному стані картриджа 20 друга обмежувальна секція 220 з боку картриджа заблокована другим обмежувальним елементом 620 з боку пристрою для обмеження руху картриджа 20 в приєднаному стані. Друга обмежувальна секція 220 з боку картриджа розташована на стороні напрямку осі +Z і на стороні напрямку осі -X структури 280 подачі чорнила і друкарської плати 40. Виступ 260 на третій поверхні 203 розташований на стороні напрямку осі +Z першої обмежувальної секції 210 з боку картриджа. Відповідно до цього варіанту здійснення виступ 260 розташований на самому краю напрямку осі +Z (найбільш верхня позиція), включаючи другу сторону 291 на третій поверхні 203. Третій обмежувальний елемент 250 з боку картриджа виконаний як пара виступаючих елементів (обмежувальних стінок), виступаючих в напрямку осі +X від обох сторін напрямку осі Y сьомої поверхні 207. Пара виступаючих елементів 250 приймає виступ 636, вставлений між ними (Фіг. 2), і при взаємодії з виступом 636 обмежує рух картриджа 20 в напрямку осі Y в приєднаному стані. Фіг. 11 є виглядом ззаду картриджа 20. Друга обмежувальна секція 220 з боку картриджа детально описана з посиланням на Фіг. 11. Друга обмежувальна секція 220 з боку картриджа включає в себе обмежувальну поверхню 222 блокування як обмежувальний елемент блокування, похилу поверхню 224, першу обмежувальну бічну поверхню 226 і другу обмежувальну бічну поверхню 228. Обмежувальна поверхня 222 блокування повернена в напрямку осі +Z і формує горизонтальну поверхню в приєднаному стані. Обмежувальна поверхня 222 блокування знаходиться в контакті з другим обмежувальним елементом 620 з боку пристрою (Фіг. 3), щоб служити центральною точкою обертання, коли картридж 20 повертається для від'єднування від тримача 60. Обмежувальна поверхня 222 блокування блокується другим обмежувальним елементом 620 з боку пристрою в приєднаному стані для обмеження руху картриджа 20 в напрямку осі +Z в приєднаному стані. Обмежувальна поверхня 222 блокування розміщена в позиції, що перетинає площину Yc, що проходить через центр ширини (довжини напрямку осі Y) картриджа 20, і перпендикулярно до цієї площини Yc. Як показано на Фіг. 5, в приєднаному стані картриджа 20 картридж 20 приймає притискні сили Ps і Pt, що включають в себе векторні компоненти напрямку осі +Z, від тримача 60. Обмежувальна поверхня 222 блокування притискається до 27 UA 111500 C2 5 10 15 20 25 30 35 40 45 50 55 60 другого обмежувального елемента 620 з боку пристрою 620 цими притискними силами Ps і Pt. Другий обмежувальний елемент 620 з боку пристрою, таким чином, знаходиться в контакті з обмежувальною поверхнею 222 блокування паралельно з напрямком осі Y. Це зменшує можливість того, що картридж 20 нахилений відносно осі X в приєднаному стані. Похила поверхня 224 з'єднана з обмежувальною поверхнею 222 блокування і нахилена у напрямку, що включає в себе векторний компонент напрямку осі +Z і векторний компонент напрямку осі -X. Це дає можливість гладко провести обмежувальну поверхню 222 блокування до другого обмежувального елемента 620 з боку пристрою при приєднанні картриджа 20 до тримача 60. Перша обмежувальна бічна поверхня 226 формує бічну поверхню напрямку осі -Y другої обмежувальної секції 220 з боку картриджа. Друга обмежувальна бічна поверхня 228 формує бічну поверхню напрямку осі +Y другої обмежувальної секції 220 з боку картриджа. Перша обмежувальна бічна поверхня 226 є площиною, поверненою в напрямку осі -Y, і друга обмежувальна бічна поверхня 228 є площиною, поверненою в напрямку осі +Y. Перша обмежувальна бічна поверхня 226 і друга обмежувальна бічна поверхня 228 є площинами, відповідно паралельними відносно напрямку осі X і напрямку осі Z. Перша і друга обмежувальні бічні поверхні 226 і 228 взаємодіють з другим обмежувальним елементом 620 з боку пристрою для обмеження руху картриджа 20 в напрямку осі Y в приєднаному стані картриджа 20. Фіг. 12 є виглядом спереду картриджа 20. Перша обмежувальна секція 210 з боку картриджа описана більш детально з посиланням на Фіг. 12. Перша обмежувальна секція 210 з боку картриджа розміщена в позиції, що перетинає площину Yc. Перша поверхня 211 блокування з боку картриджа розміщена в позиції, що перетинає площину Yc і перпендикулярно до цієї площини Yc. Перша поверхня 211 блокування з боку картриджа розташована не зовні, а всередині діапазону 40Y між першою зовнішньою частиною 435P і другою зовнішньою частиною 439P в напрямку осі Y (напрямок ширини), коли на картридж 20 дивляться з боку третьої поверхні 203 в напрямку осі -X. Відповідно до цього варіанту здійснення перша обмежувальна секція 210 з боку картриджа, що включає в себе першу поверхню 211 блокування з боку картриджа, розташована не зовні, а всередині діапазону 40Y. Іншими словами, перша обмежувальна секція 210 з боку картриджа розташована в області, заданій першою уявною лінією 435PL, що включає в себе першу зовнішню частину 435P, і другою уявною лінією 439PL, що включає в себе другу зовнішню частину 439P. Перша уявна лінія 435PL і друга уявна лінія 439PL є прямими лініями, що простягаються в напрямку осі Z. Фіг. 13 є виглядом зліва картриджа 20. Позиційне відношення відповідних елементів картриджа 20 описане з посиланням на Фіг. 13. Перетин, в якому третя поверхня 203 перетинає похилу несучу структуру 408 для електричних виводів, називається "частиною 295 перетину". Відповідно до приведеного вище опису терміну "перетин" перетин, в якому третя поверхня 203 перетинає похилу несучу структуру 408 для електричних виводів, включає в себе не тільки перетин фактичної поверхні 203 і несучої структури 408 для електричних виводів, але також і перетин однієї поверхні з поверхні 203 і несучої структури 408 для електричних виводів і іншої поверхні з поверхні 203 і несучої структури 408 для електричних виводів або перетин продовжень обох поверхонь з поверхні 203 і несучої структури 408 для електричних виводів. Частина 295 перетину являє собою лінію, паралельну напрямку осі Y. Відповідно до цього варіанту здійснення частина 295 перетину розташована на площині, яка простягається від третьої поверхні 203 в напрямку осі -Z. Частина 295 перетину відповідно розташована на стороні напрямку осі -Z третьої поверхні 203. Середня точка на довжині напрямку осі Z на третій поверхні 203 (або більш визначено середня точка між перетином третьої поверхні 203 і площини TP контактної частини і перетином другої поверхні 202 і третьої поверхні 203) називається середньою точкою 203P. Перша обмежувальна секція 210 з боку картриджа розташована поблизу частини 295 перетину. Перша обмежувальна секція 210 з боку картриджа також може розглядатися як розташована в суміжній позиції з несучою структурою 408 для електричних виводів і близько до краю 405 плати. Це означає, що перша обмежувальна секція 210 з боку картриджа може бути значною мірою ближча до електричних виводів 400 з боку картриджа, або, більш точно, частина обмежувальної секції 210, яка зчіплюється з важелем з боку пристрою, може бути розташована ближче до контактних частин cp, ніж до перетину верхньої поверхні 202 і передньої поверхні 203. Перша обмежувальна секція 210 з боку картриджа забезпечена переважно на заданій частині третьої поверхні 203 ближче до першої сторони 290, ніж до другої сторони 291, або, більш точно, частина обмежувальної секції 210, яка зчіплюється з важелем з боку пристрою, розташована ближче до частини 295 перетину, ніж до перетину верхньої поверхні 202 і 28
