Інструмент для буріння льотки доменної печі

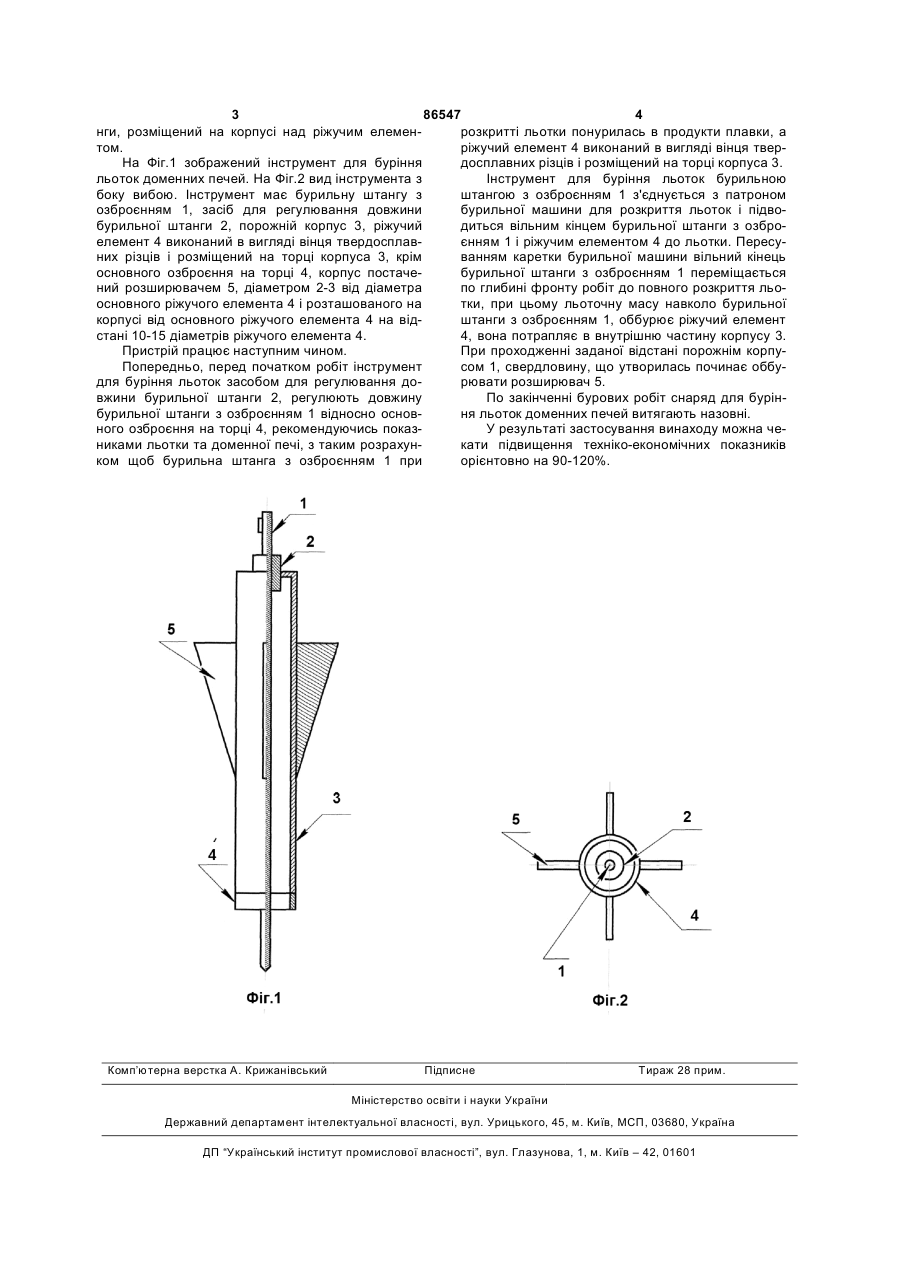

Інструмент для буріння льотки доменної печі, що включає порожнистий корпус із ріжучим елементом, розширник, який відрізняється тим, що додатково включає бурильну штангу з озброєнням, подовжньо розташовану у внутрішній частині порожнистого корпуса із ріжучим елементом, та засіб для регулювання довжини бурильної штанги, розміщений на корпусі над ріжучим елементом. (19) (21) a200805027 (22) 18.04.2008 (24) 27.04.2009 (46) 27.04.2009, Бюл.№ 8, 2009 р. (72) ДАВИДЕНКО ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, ЗМІЄВСЬКИЙ АРТУР СТАНІСЛАВОВИЧ, UA (73) НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) UA 61314 A, 15.11.2003 Заявка UA a200703445, пріор. 29.03.2007, публ. 10.10.2008 SU 1726522 A1, 15.04.1992 RU 2186120 C2, 27.07.2002 US 3862750 A, 28.01.1975 3 86547 4 нги, розміщений на корпусі над ріжучим елеменрозкритті льотки понурилась в продукти плавки, а том. ріжучий елемент 4 виконаний в вигляді вінця тверНа Фіг.1 зображений інструмент для буріння досплавних різців і розміщений на торці корпуса 3. льоток доменних печей. На Фіг.2 вид інструмента з Інструмент для буріння льоток бурильною боку вибою. Інструмент має бурильну штангу з штангою з озброєнням 1 з'єднується з патроном озброєнням 1, засіб для регулювання довжини бурильної машини для розкриття льоток і підвобурильної штанги 2, порожній корпус 3, ріжучий диться вільним кінцем бурильної штанги з озброелемент 4 виконаний в вигляді вінця твердосплавєнням 1 і ріжучим елементом 4 до льотки. Пересуних різців і розміщений на торці корпуса 3, крім ванням каретки бурильної машини вільний кінець основного озброєння на торці 4, корпус постачебурильної штанги з озброєнням 1 переміщається ний розширювачем 5, діаметром 2-3 від діаметра по глибині фронту робіт до повного розкриття льоосновного ріжучого елемента 4 і розташованого на тки, при цьому льоточну масу навколо бурильної корпусі від основного ріжучого елемента 4 на відштанги з озброєнням 1, оббурює ріжучий елемент стані 10-15 діаметрів ріжучого елемента 4. 4, вона потрапляє в внутрішню частину корпусу 3. Пристрій працює наступним чином. При проходженні заданої відстані порожнім корпуПопередньо, перед початком робіт інструмент сом 1, свердловину, що утворилась починає оббудля буріння льоток засобом для регулювання дорювати розширювач 5. вжини бурильної штанги 2, регулюють довжину По закінченні бурових робіт снаряд для бурінбурильної штанги з озброєнням 1 відносно основня льоток доменних печей витягають назовні. ного озброєння на торці 4, рекомендуючись показУ результаті застосування винаходу можна чениками льотки та доменної печі, з таким розрахункати підвищення техніко-економічних показників ком щоб бурильна штанга з озброєнням 1 при орієнтовно на 90-120%. Комп’ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
