Протипожежні двері та протипожежна дверна рама

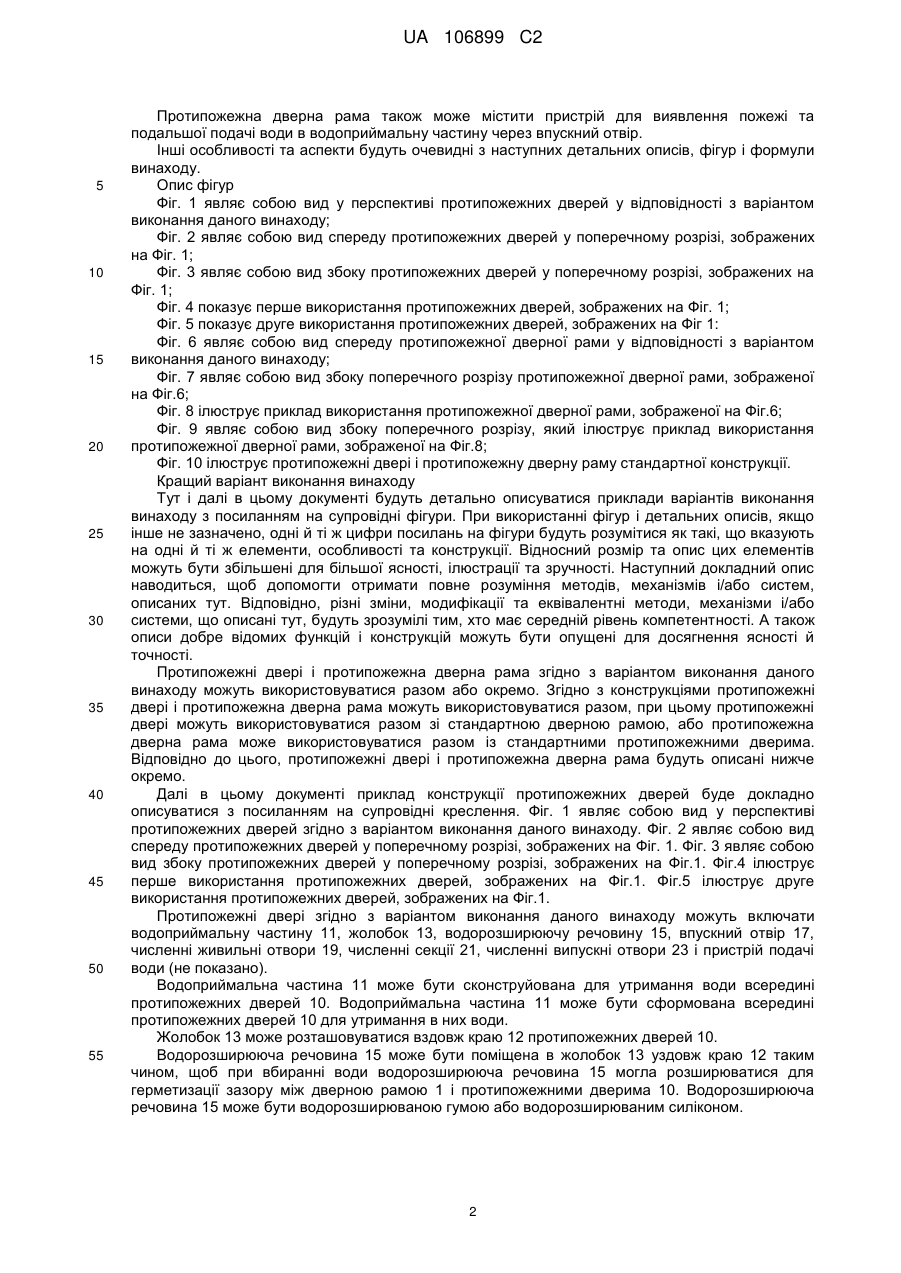

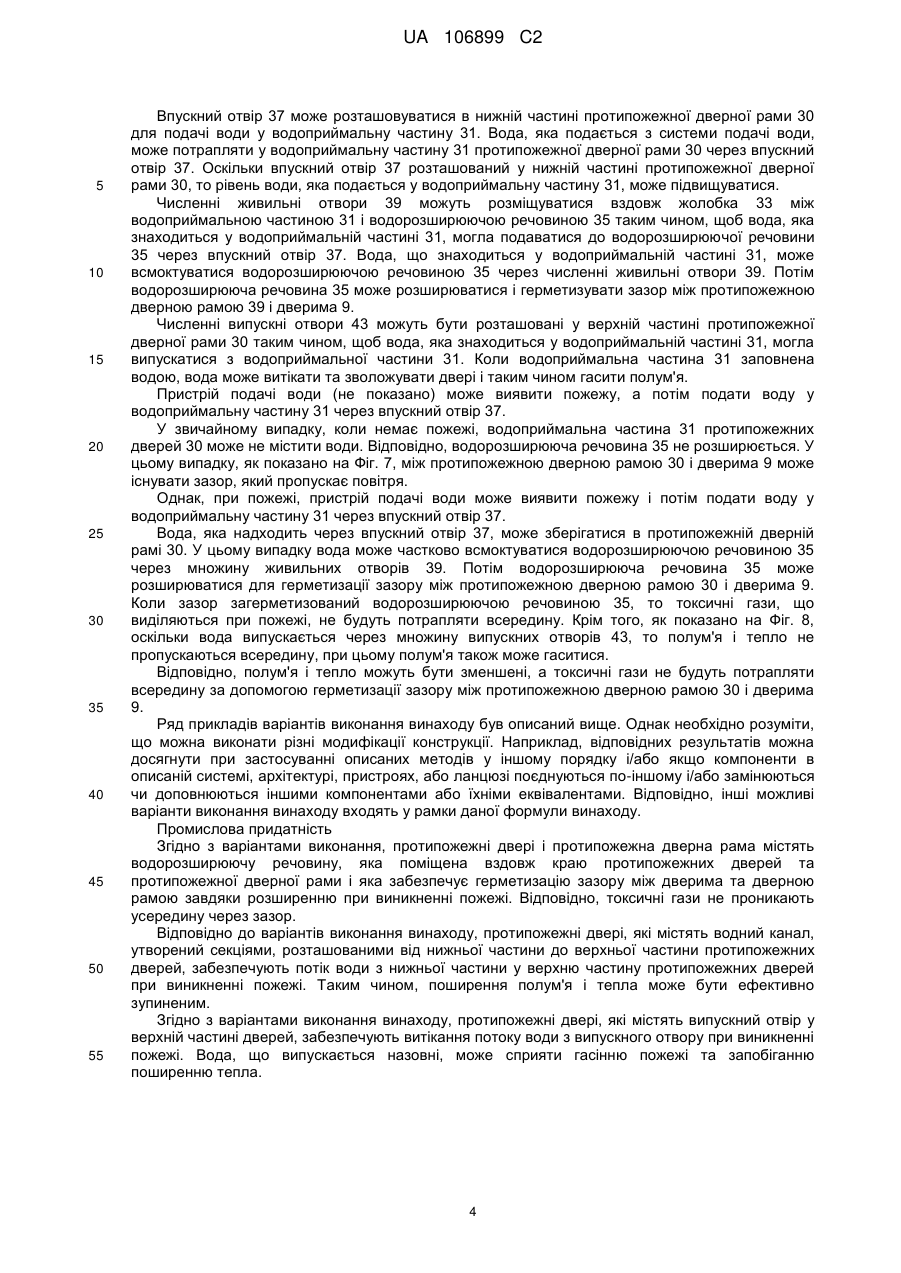

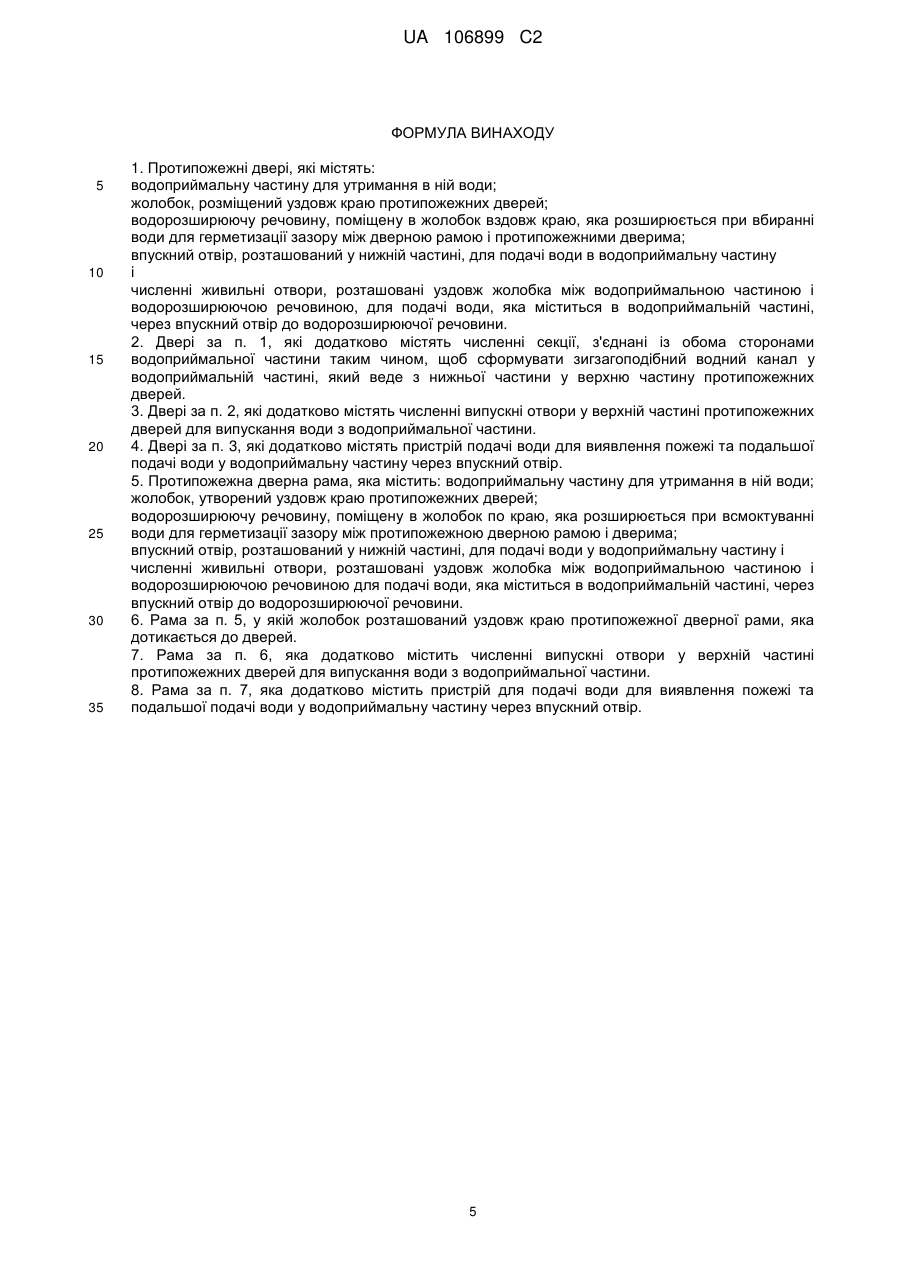

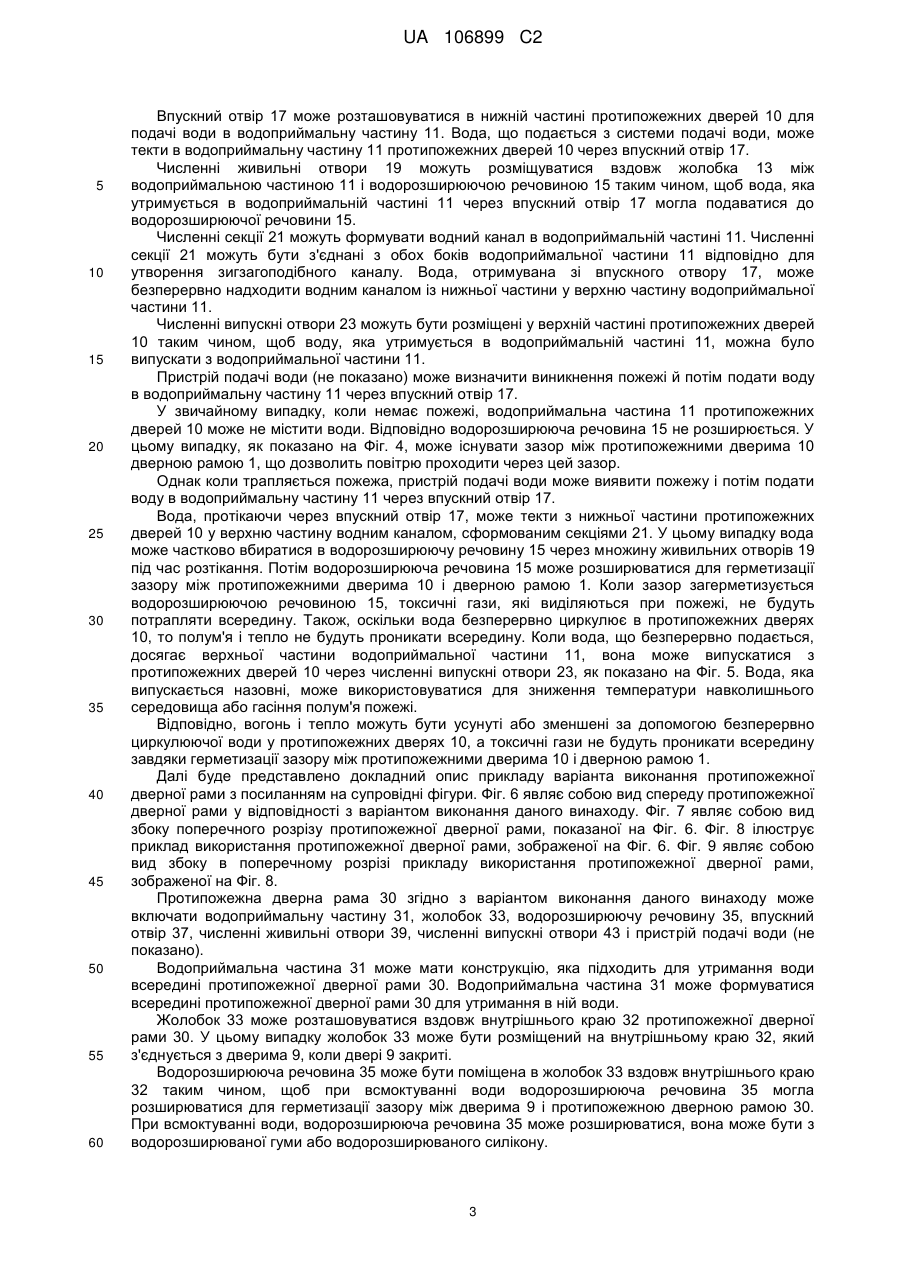

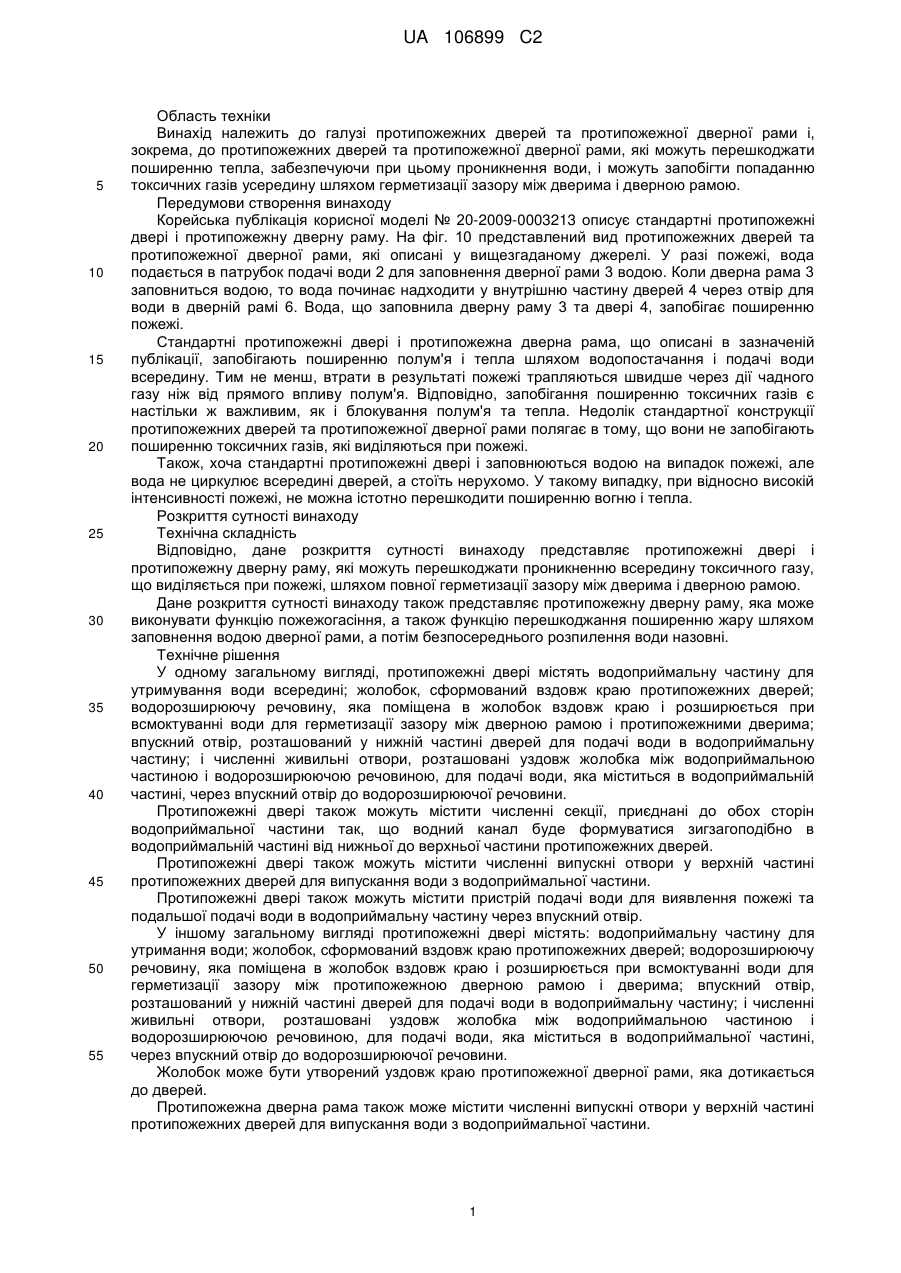

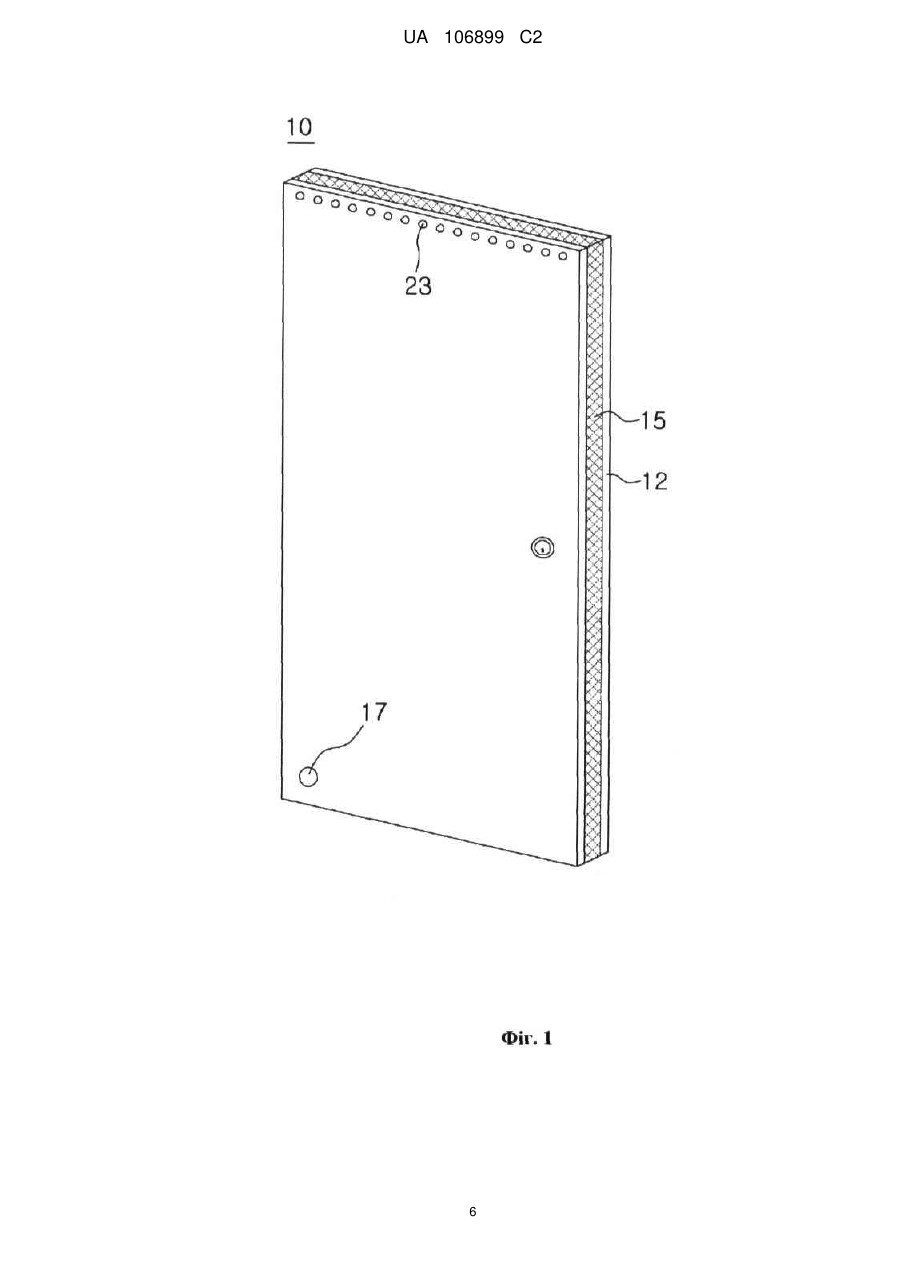

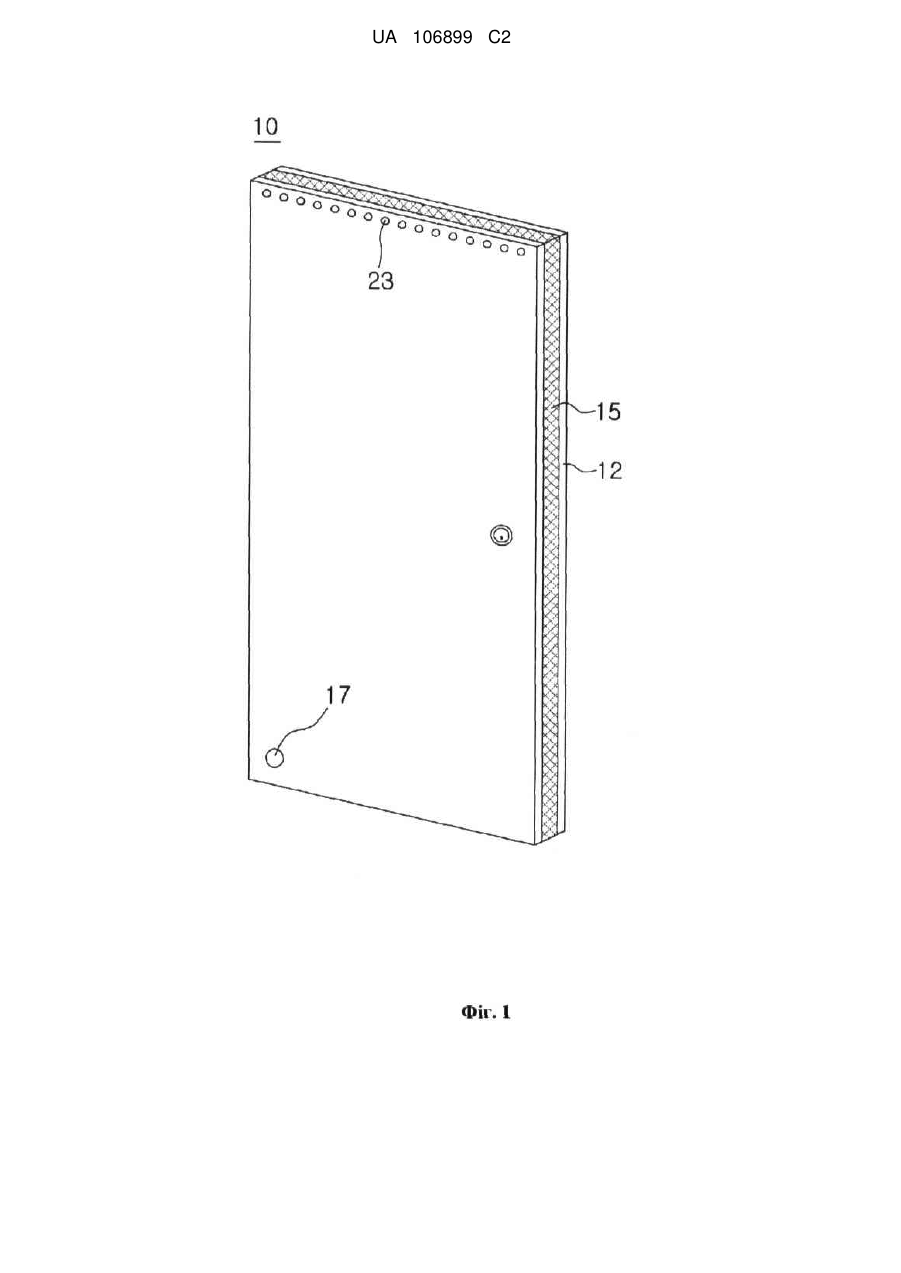

Реферат: Винахід належить до галузі протипожежних дверей та протипожежної рами. Протипожежні двері відповідно до винаходу містять водоприймальну частину, жолобок, водорозширюючу речовину, впускний пристрій і численні живильні отвори. Водоприймальна частина утримує воду. Жолобок розташований уздовж краю протипожежних дверей. Водорозширююча речовина поміщена в жолобок вздовж краю і розширюється при всмоктуванні води для герметизації зазору між дверною рамою і протипожежними дверима. Впускний отвір розташований у нижній частині для подачі води у водоприймальну частину. Численні живильні отвори розташовані вздовж жолобка між водоприймальною частиною і водорозширюючою речовиною для подачі води, яка міститься у водоприймальній частині, через впускний отвір до водорозширюючої речовини. A протипожежна дверна рама містить: водоприймальну частину для утримання в ній води; жолобок, утворений уздовж краю протипожежних дверей; водорозширюючу речовину, поміщену в жолобок по краю, яка розширюється при всмоктуванні води для герметизації зазору між протипожежною дверною рамою і дверима; впускний отвір, розташований у нижній частині, для подачі води у водоприймальну частину і численні живильні отвори, розташовані уздовж жолобка між водоприймальною частиною і водорозширюючою речовиною для подачі води, яка міститься в водоприймальній частині, через впускний отвір до водорозширюючої речовини. UA 106899 C2 (12) UA 106899 C2 UA 106899 C2 5 10 15 20 25 30 35 40 45 50 55 Область техніки Винахід належить до галузі протипожежних дверей та протипожежної дверної рами і, зокрема, до протипожежних дверей та протипожежної дверної рами, які можуть перешкоджати поширенню тепла, забезпечуючи при цьому проникнення води, і можуть запобігти попаданню токсичних газів усередину шляхом герметизації зазору між дверима і дверною рамою. Передумови створення винаходу Корейська публікація корисної моделі № 20-2009-0003213 описує стандартні протипожежні двері і протипожежну дверну раму. На фіг. 10 представлений вид протипожежних дверей та протипожежної дверної рами, які описані у вищезгаданому джерелі. У разі пожежі, вода подається в патрубок подачі води 2 для заповнення дверної рами 3 водою. Коли дверна рама 3 заповниться водою, то вода починає надходити у внутрішню частину дверей 4 через отвір для води в дверній рамі 6. Вода, що заповнила дверну раму 3 та двері 4, запобігає поширенню пожежі. Стандартні протипожежні двері і протипожежна дверна рама, що описані в зазначеній публікації, запобігають поширенню полум'я і тепла шляхом водопостачання і подачі води всередину. Тим не менш, втрати в результаті пожежі трапляються швидше через дії чадного газу ніж від прямого впливу полум'я. Відповідно, запобігання поширенню токсичних газів є настільки ж важливим, як і блокування полум'я та тепла. Недолік стандартної конструкції протипожежних дверей та протипожежної дверної рами полягає в тому, що вони не запобігають поширенню токсичних газів, які виділяються при пожежі. Також, хоча стандартні протипожежні двері і заповнюються водою на випадок пожежі, але вода не циркулює всередині дверей, а стоїть нерухомо. У такому випадку, при відносно високій інтенсивності пожежі, не можна істотно перешкодити поширенню вогню і тепла. Розкриття сутності винаходу Технічна складність Відповідно, дане розкриття сутності винаходу представляє протипожежні двері і протипожежну дверну раму, які можуть перешкоджати проникненню всередину токсичного газу, що виділяється при пожежі, шляхом повної герметизації зазору між дверима і дверною рамою. Дане розкриття сутності винаходу також представляє протипожежну дверну раму, яка може виконувати функцію пожежогасіння, а також функцію перешкоджання поширенню жару шляхом заповнення водою дверної рами, а потім безпосереднього розпилення води назовні. Технічне рішення У одному загальному вигляді, протипожежні двері містять водоприймальну частину для утримування води всередині; жолобок, сформований вздовж краю протипожежних дверей; водорозширюючу речовину, яка поміщена в жолобок вздовж краю і розширюється при всмоктуванні води для герметизації зазору між дверною рамою і протипожежними дверима; впускний отвір, розташований у нижній частині дверей для подачі води в водоприймальну частину; і численні живильні отвори, розташовані уздовж жолобка між водоприймальною частиною і водорозширюючою речовиною, для подачі води, яка міститься в водоприймальній частині, через впускний отвір до водорозширюючої речовини. Протипожежні двері також можуть містити численні секції, приєднані до обох сторін водоприймальної частини так, що водний канал буде формуватися зигзагоподібно в водоприймальній частині від нижньої до верхньої частини протипожежних дверей. Протипожежні двері також можуть містити численні випускні отвори у верхній частині протипожежних дверей для випускання води з водоприймальної частини. Протипожежні двері також можуть містити пристрій подачі води для виявлення пожежі та подальшої подачі води в водоприймальну частину через впускний отвір. У іншому загальному вигляді протипожежні двері містять: водоприймальну частину для утримання води; жолобок, сформований вздовж краю протипожежних дверей; водорозширюючу речовину, яка поміщена в жолобок вздовж краю і розширюється при всмоктуванні води для герметизації зазору між протипожежною дверною рамою і дверима; впускний отвір, розташований у нижній частині дверей для подачі води в водоприймальну частину; і численні живильні отвори, розташовані уздовж жолобка між водоприймальною частиною і водорозширюючою речовиною, для подачі води, яка міститься в водоприймальної частині, через впускний отвір до водорозширюючої речовини. Жолобок може бути утворений уздовж краю протипожежної дверної рами, яка дотикається до дверей. Протипожежна дверна рама також може містити численні випускні отвори у верхній частині протипожежних дверей для випускання води з водоприймальної частини. 1 UA 106899 C2 5 10 15 20 25 30 35 40 45 50 55 Протипожежна дверна рама також може містити пристрій для виявлення пожежі та подальшої подачі води в водоприймальну частину через впускний отвір. Інші особливості та аспекти будуть очевидні з наступних детальних описів, фігур і формули винаходу. Опис фігур Фіг. 1 являє собою вид у перспективі протипожежних дверей у відповідності з варіантом виконання даного винаходу; Фіг. 2 являє собою вид спереду протипожежних дверей у поперечному розрізі, зображених на Фіг. 1; Фіг. 3 являє собою вид збоку протипожежних дверей у поперечному розрізі, зображених на Фіг. 1; Фіг. 4 показує перше використання протипожежних дверей, зображених на Фіг. 1; Фіг. 5 показує друге використання протипожежних дверей, зображених на Фіг 1: Фіг. 6 являє собою вид спереду протипожежної дверної рами у відповідності з варіантом виконання даного винаходу; Фіг. 7 являє собою вид збоку поперечного розрізу протипожежної дверної рами, зображеної на Фіг.6; Фіг. 8 ілюструє приклад використання протипожежної дверної рами, зображеної на Фіг.6; Фіг. 9 являє собою вид збоку поперечного розрізу, який ілюструє приклад використання протипожежної дверної рами, зображеної на Фіг.8; Фіг. 10 ілюструє протипожежні двері і протипожежну дверну раму стандартної конструкції. Кращий варіант виконання винаходу Тут і далі в цьому документі будуть детально описуватися приклади варіантів виконання винаходу з посиланням на супровідні фігури. При використанні фігур і детальних описів, якщо інше не зазначено, одні й ті ж цифри посилань на фігури будуть розумітися як такі, що вказують на одні й ті ж елементи, особливості та конструкції. Відносний розмір та опис цих елементів можуть бути збільшені для більшої ясності, ілюстрації та зручності. Наступний докладний опис наводиться, щоб допомогти отримати повне розуміння методів, механізмів і/або систем, описаних тут. Відповідно, різні зміни, модифікації та еквівалентні методи, механізми і/або системи, що описані тут, будуть зрозумілі тим, хто має середній рівень компетентності. А також описи добре відомих функцій і конструкцій можуть бути опущені для досягнення ясності й точності. Протипожежні двері і протипожежна дверна рама згідно з варіантом виконання даного винаходу можуть використовуватися разом або окремо. Згідно з конструкціями протипожежні двері і протипожежна дверна рама можуть використовуватися разом, при цьому протипожежні двері можуть використовуватися разом зі стандартною дверною рамою, або протипожежна дверна рама може використовуватися разом із стандартними протипожежними дверима. Відповідно до цього, протипожежні двері і протипожежна дверна рама будуть описані нижче окремо. Далі в цьому документі приклад конструкції протипожежних дверей буде докладно описуватися з посиланням на супровідні креслення. Фіг. 1 являє собою вид у перспективі протипожежних дверей згідно з варіантом виконання даного винаходу. Фіг. 2 являє собою вид спереду протипожежних дверей у поперечному розрізі, зображених на Фіг. 1. Фіг. 3 являє собою вид збоку протипожежних дверей у поперечному розрізі, зображених на Фіг.1. Фіг.4 ілюструє перше використання протипожежних дверей, зображених на Фіг.1. Фіг.5 ілюструє друге використання протипожежних дверей, зображених на Фіг.1. Протипожежні двері згідно з варіантом виконання даного винаходу можуть включати водоприймальну частину 11, жолобок 13, водорозширюючу речовину 15, впускний отвір 17, численні живильні отвори 19, численні секції 21, численні випускні отвори 23 і пристрій подачі води (не показано). Водоприймальна частина 11 може бути сконструйована для утримання води всередині протипожежних дверей 10. Водоприймальна частина 11 може бути сформована всередині протипожежних дверей 10 для утримання в них води. Жолобок 13 може розташовуватися вздовж краю 12 протипожежних дверей 10. Водорозширююча речовина 15 може бути поміщена в жолобок 13 уздовж краю 12 таким чином, щоб при вбиранні води водорозширююча речовина 15 могла розширюватися для герметизації зазору між дверною рамою 1 і протипожежними дверима 10. Водорозширююча речовина 15 може бути водорозширюваною гумою або водорозширюваним силіконом. 2 UA 106899 C2 5 10 15 20 25 30 35 40 45 50 55 60 Впускний отвір 17 може розташовуватися в нижній частині протипожежних дверей 10 для подачі води в водоприймальну частину 11. Вода, що подається з системи подачі води, може текти в водоприймальну частину 11 протипожежних дверей 10 через впускний отвір 17. Численні живильні отвори 19 можуть розміщуватися вздовж жолобка 13 між водоприймальною частиною 11 і водорозширюючою речовиною 15 таким чином, щоб вода, яка утримується в водоприймальній частині 11 через впускний отвір 17 могла подаватися до водорозширюючої речовини 15. Численні секції 21 можуть формувати водний канал в водоприймальній частині 11. Численні секції 21 можуть бути з'єднані з обох боків водоприймальної частини 11 відповідно для утворення зигзагоподібного каналу. Вода, отримувана зі впускного отвору 17, може безперервно надходити водним каналом із нижньої частини у верхню частину водоприймальної частини 11. Численні випускні отвори 23 можуть бути розміщені у верхній частині протипожежних дверей 10 таким чином, щоб воду, яка утримується в водоприймальній частині 11, можна було випускати з водоприймальної частини 11. Пристрій подачі води (не показано) може визначити виникнення пожежі й потім подати воду в водоприймальну частину 11 через впускний отвір 17. У звичайному випадку, коли немає пожежі, водоприймальна частина 11 протипожежних дверей 10 може не містити води. Відповідно водорозширююча речовина 15 не розширюється. У цьому випадку, як показано на Фіг. 4, може існувати зазор між протипожежними дверима 10 дверною рамою 1, що дозволить повітрю проходити через цей зазор. Однак коли трапляється пожежа, пристрій подачі води може виявити пожежу і потім подати воду в водоприймальну частину 11 через впускний отвір 17. Вода, протікаючи через впускний отвір 17, може текти з нижньої частини протипожежних дверей 10 у верхню частину водним каналом, сформованим секціями 21. У цьому випадку вода може частково вбиратися в водорозширюючу речовину 15 через множину живильних отворів 19 під час розтікання. Потім водорозширююча речовина 15 може розширюватися для герметизації зазору між протипожежними дверима 10 і дверною рамою 1. Коли зазор загерметизується водорозширюючою речовиною 15, токсичні гази, які виділяються при пожежі, не будуть потрапляти всередину. Також, оскільки вода безперервно циркулює в протипожежних дверях 10, то полум'я і тепло не будуть проникати всередину. Коли вода, що безперервно подається, досягає верхньої частини водоприймальної частини 11, вона може випускатися з протипожежних дверей 10 через численні випускні отвори 23, як показано на Фіг. 5. Вода, яка випускається назовні, може використовуватися для зниження температури навколишнього середовища або гасіння полум'я пожежі. Відповідно, вогонь і тепло можуть бути усунуті або зменшені за допомогою безперервно циркулюючої води у протипожежних дверях 10, а токсичні гази не будуть проникати всередину завдяки герметизації зазору між протипожежними дверима 10 і дверною рамою 1. Далі буде представлено докладний опис прикладу варіанта виконання протипожежної дверної рами з посиланням на супровідні фігури. Фіг. 6 являє собою вид спереду протипожежної дверної рами у відповідності з варіантом виконання даного винаходу. Фіг. 7 являє собою вид збоку поперечного розрізу протипожежної дверної рами, показаної на Фіг. 6. Фіг. 8 ілюструє приклад використання протипожежної дверної рами, зображеної на Фіг. 6. Фіг. 9 являє собою вид збоку в поперечному розрізі прикладу використання протипожежної дверної рами, зображеної на Фіг. 8. Протипожежна дверна рама 30 згідно з варіантом виконання даного винаходу може включати водоприймальну частину 31, жолобок 33, водорозширюючу речовину 35, впускний отвір 37, численні живильні отвори 39, численні випускні отвори 43 і пристрій подачі води (не показано). Водоприймальна частина 31 може мати конструкцію, яка підходить для утримання води всередині протипожежної дверної рами 30. Водоприймальна частина 31 може формуватися всередині протипожежної дверної рами 30 для утримання в ній води. Жолобок 33 може розташовуватися вздовж внутрішнього краю 32 протипожежної дверної рами 30. У цьому випадку жолобок 33 може бути розміщений на внутрішньому краю 32, який з'єднується з дверима 9, коли двері 9 закриті. Водорозширююча речовина 35 може бути поміщена в жолобок 33 вздовж внутрішнього краю 32 таким чином, щоб при всмоктуванні води водорозширююча речовина 35 могла розширюватися для герметизації зазору між дверима 9 і протипожежною дверною рамою 30. При всмоктуванні води, водорозширююча речовина 35 може розширюватися, вона може бути з водорозширюваної гуми або водорозширюваного силікону. 3 UA 106899 C2 5 10 15 20 25 30 35 40 45 50 55 Впускний отвір 37 може розташовуватися в нижній частині протипожежної дверної рами 30 для подачі води у водоприймальну частину 31. Вода, яка подається з системи подачі води, може потрапляти у водоприймальну частину 31 протипожежної дверної рами 30 через впускний отвір 37. Оскільки впускний отвір 37 розташований у нижній частині протипожежної дверної рами 30, то рівень води, яка подається у водоприймальну частину 31, може підвищуватися. Численні живильні отвори 39 можуть розміщуватися вздовж жолобка 33 між водоприймальною частиною 31 і водорозширюючою речовиною 35 таким чином, щоб вода, яка знаходиться у водоприймальній частині 31, могла подаватися до водорозширюючої речовини 35 через впускний отвір 37. Вода, що знаходиться у водоприймальній частині 31, може всмоктуватися водорозширюючою речовиною 35 через численні живильні отвори 39. Потім водорозширююча речовина 35 може розширюватися і герметизувати зазор між протипожежною дверною рамою 39 і дверима 9. Численні випускні отвори 43 можуть бути розташовані у верхній частині протипожежної дверної рами 30 таким чином, щоб вода, яка знаходиться у водоприймальній частині 31, могла випускатися з водоприймальної частини 31. Коли водоприймальна частина 31 заповнена водою, вода може витікати та зволожувати двері і таким чином гасити полум'я. Пристрій подачі води (не показано) може виявити пожежу, а потім подати воду у водоприймальну частину 31 через впускний отвір 37. У звичайному випадку, коли немає пожежі, водоприймальна частина 31 протипожежних дверей 30 може не містити води. Відповідно, водорозширююча речовина 35 не розширюється. У цьому випадку, як показано на Фіг. 7, між протипожежною дверною рамою 30 і дверима 9 може існувати зазор, який пропускає повітря. Однак, при пожежі, пристрій подачі води може виявити пожежу і потім подати воду у водоприймальну частину 31 через впускний отвір 37. Вода, яка надходить через впускний отвір 37, може зберігатися в протипожежній дверній рамі 30. У цьому випадку вода може частково всмоктуватися водорозширюючою речовиною 35 через множину живильних отворів 39. Потім водорозширююча речовина 35 може розширюватися для герметизації зазору між протипожежною дверною рамою 30 і дверима 9. Коли зазор загерметизований водорозширюючою речовиною 35, то токсичні гази, що виділяються при пожежі, не будуть потрапляти всередину. Крім того, як показано на Фіг. 8, оскільки вода випускається через множину випускних отворів 43, то полум'я і тепло не пропускаються всередину, при цьому полум'я також може гаситися. Відповідно, полум'я і тепло можуть бути зменшені, а токсичні гази не будуть потрапляти всередину за допомогою герметизації зазору між протипожежною дверною рамою 30 і дверима 9. Ряд прикладів варіантів виконання винаходу був описаний вище. Однак необхідно розуміти, що можна виконати різні модифікації конструкції. Наприклад, відповідних результатів можна досягнути при застосуванні описаних методів у іншому порядку і/або якщо компоненти в описаній системі, архітектурі, пристроях, або ланцюзі поєднуються по-іншому і/або замінюються чи доповнюються іншими компонентами або їхніми еквівалентами. Відповідно, інші можливі варіанти виконання винаходу входять у рамки даної формули винаходу. Промислова придатність Згідно з варіантами виконання, протипожежні двері і протипожежна дверна рама містять водорозширюючу речовину, яка поміщена вздовж краю протипожежних дверей та протипожежної дверної рами і яка забезпечує герметизацію зазору між дверима та дверною рамою завдяки розширенню при виникненні пожежі. Відповідно, токсичні гази не проникають усередину через зазор. Відповідно до варіантів виконання винаходу, протипожежні двері, які містять водний канал, утворений секціями, розташованими від нижньої частини до верхньої частини протипожежних дверей, забезпечують потік води з нижньої частини у верхню частину протипожежних дверей при виникненні пожежі. Таким чином, поширення полум'я і тепла може бути ефективно зупиненим. Згідно з варіантами виконання винаходу, протипожежні двері, які містять випускний отвір у верхній частині дверей, забезпечують витікання потоку води з випускного отвору при виникненні пожежі. Вода, що випускається назовні, може сприяти гасінню пожежі та запобіганню поширенню тепла. 4 UA 106899 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Протипожежні двері, які містять: водоприймальну частину для утримання в ній води; жолобок, розміщений уздовж краю протипожежних дверей; водорозширюючу речовину, поміщену в жолобок вздовж краю, яка розширюється при вбиранні води для герметизації зазору між дверною рамою і протипожежними дверима; впускний отвір, розташований у нижній частині, для подачі води в водоприймальну частину і численні живильні отвори, розташовані уздовж жолобка між водоприймальною частиною і водорозширюючою речовиною, для подачі води, яка міститься в водоприймальній частині, через впускний отвір до водорозширюючої речовини. 2. Двері за п. 1, які додатково містять численні секції, з'єднані із обома сторонами водоприймальної частини таким чином, щоб сформувати зигзагоподібний водний канал у водоприймальній частині, який веде з нижньої частини у верхню частину протипожежних дверей. 3. Двері за п. 2, які додатково містять численні випускні отвори у верхній частині протипожежних дверей для випускання води з водоприймальної частини. 4. Двері за п. 3, які додатково містять пристрій подачі води для виявлення пожежі та подальшої подачі води у водоприймальну частину через впускний отвір. 5. Протипожежна дверна рама, яка містить: водоприймальну частину для утримання в ній води; жолобок, утворений уздовж краю протипожежних дверей; водорозширюючу речовину, поміщену в жолобок по краю, яка розширюється при всмоктуванні води для герметизації зазору між протипожежною дверною рамою і дверима; впускний отвір, розташований у нижній частині, для подачі води у водоприймальну частину і численні живильні отвори, розташовані уздовж жолобка між водоприймальною частиною і водорозширюючою речовиною для подачі води, яка міститься в водоприймальній частині, через впускний отвір до водорозширюючої речовини. 6. Рама за п. 5, у якій жолобок розташований уздовж краю протипожежної дверної рами, яка дотикається до дверей. 7. Рама за п. 6, яка додатково містить численні випускні отвори у верхній частині протипожежних дверей для випускання води з водоприймальної частини. 8. Рама за п. 7, яка додатково містить пристрій для подачі води для виявлення пожежі та подальшої подачі води у водоприймальну частину через впускний отвір. 5 UA 106899 C2 6 UA 106899 C2 7 UA 106899 C2 8 UA 106899 C2 9 UA 106899 C2 10 UA 106899 C2 11 UA 106899 C2 12 UA 106899 C2 13 UA 106899 C2 14 UA 106899 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 15
